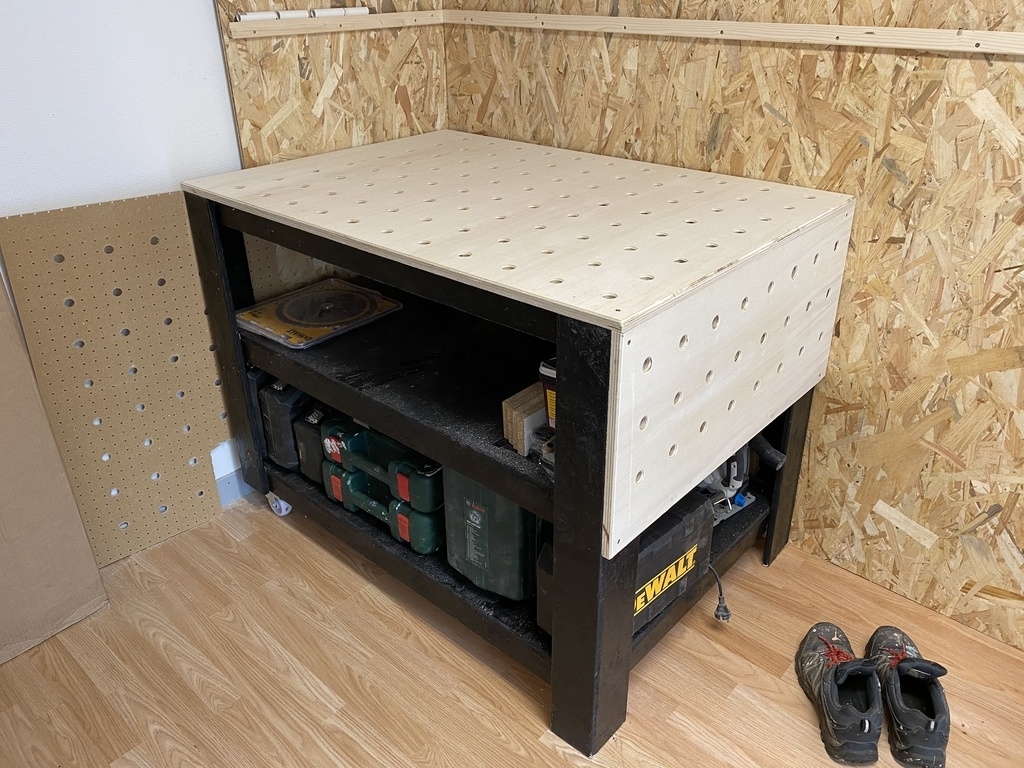

Plan d'un établi réalisé à partir de contreplaqué (plateaux) et d'OSB (structure peinte en noir) dont le but était d'être mobile, permettre le rangement des caisses d'outils électroportatifs et de fixer des pièces pour les travailler.
Publications associées
Licence
Autres créations de
tsourbier
Voir aussi
Discussions
Beau travail. Ya plus qu'à maintenant
le petit frère arrive après on passe au massif ahah :
c'est bien pensé
Salut.
C'est toi qui à percer les trous du plateau? Tu t'y est pris comment pour la précision?
On dirait qu'il a utilisé comme gabarit de perçage le panneau mural à trous (pegboard en anglais) qu'on voit sur la 1ère photo derrière l'établi.
Oui c'est la partie non amusante de l'affaire :( J'ai utilisé une technique vue sur le net en prenant pour gabarit un panneau préperforé trouvable en GSB (pour +- 11€) : castorama.fr/p...038520_CAFR.prd. J'ai fait d'abord percé avec une mèche foster de 15mm à la perceuse, puis à la défonceuse avec une fraise de 20mm. La où la plaque est utile, c'est que j'en avais découpé un coin de 25 x 25 environ que j'avais mis en remplacement de ma semelle de défonceuse. Ayant mis des boulons (M5) à chaque coin de cette base improvisée, ils permettaient de positionner la défonceuse sans faire de mesure.... Ca permet d'être rapide et précis (sauf si tu perces tes pré-trous de travers ou que tu fixes mal la plaque à ton plan de travail et qu'elle glisse... oups). Le gabarit se déplace ensuite en le fixant avec des "benchdogs" dans les trous déjà faits...
Merci pour l'explication.
Pas mal le plan du panneau à 10€. J'avais vu des panneaux d'isol acoustique dans le genre mais un peu hors de prix. Merci pour l'astuce.
+1 je note aussi, c'est tout con mais ça peut être vachement utile.
L'idée n'était pas de moi je le précise le crédit revient à un certain "Nicolas Klein" ;) Elle économise de se faire un gabarit spécifique et permet un sérieux gain de temps.
Il est très difficile d'inventer quelque chose de complètement nouveau.
Mais ces alignements de trous bien réguliers peuvent avoir de très nombreuses applications et je crois que je vais en récupérer un bout à l'occase.
Ça peut toujours servir et permettre de gagner du temps et de la précision.
Bonjour, beau boulot. J'ai un projet du même style sur le feu (mais dans un configuration différente). J'aimerais savoir quelle est la hauteur qu'il faut laisser en général sous un plateau percé (style MFT) pour le passage des serre-joints d'établi ?
Merci d'avance, amicalement,
Manuela
Bonjour Manuela ,
Je n'avais pas vu ton commentaire, je n'ai pas encore eu le temps de trop l'utiliser pour te répondre de manière définitive. C'est mon 1er établi pour la menuiserie.
Si c'est pour passer des serres joint (type Festool) ou des bench-dogs assez peu de hauteur suffit (peut-être moins de 5 cms). Pour les valets il faudra plus de hauteur mais je pense que ce type d'établi sera un peu lèger pour ça...
Si j'ai mis une vingtaine de centimètres pour ma part, c'est que je trouve cet espace utile pour y placer les outils en cours d'utilisation sans qu'ils n'encombrent le plateau et puis ça sera plus facile à nettoyer.
T.
Salut,
J'ai un besoin de déplacer mon établi. J'hésite beaucoup entre cette conception de type servante, sur 2 roues, et des roues amovibles de ce genre: caujolle.fr/fr...e-elevator.html
pour des questions de stabilité.
Quelle stabilité as-tu, notamment lorsque l'établi n'est pas contre le mur ?
Désolé de l'absence de réponse... je découvre ta question avec "un peu" de retard (trop de réseaux sociaux et notifications partout ahah). Le retour honnête est que... je ne sais pas. En 2 ans, l'établi est quasi toujours resté à sa place en fait. Je m'en suis construit un autre multiusage avec mes machines (scie sous table, défonceuse sous table, scie à onglet) sur 4 roulettes qui lui bouge un peu plus...
tsourbier Merci. Entre temps, j'ai essayé diverses choses pour au final être pas trop mal convaincu par le combo roulettes-fixation au mur par grenouillères.
La fixation est indispensable pour les outils à main. Mais sans doute qu'un jour je monterai un établi fixe selon comment les choses s'organisent.
Bonjour,
À propos de fixation indispensable pour les outils à main, j'utilise un morceau de ctp de 10mm (parfois un morceau d'osb) vissé sous les pieds de mon établi démontable que j'utilise sur chantier extérieur. Ce ctp dépasse d'une largeur suffisante de l'établi ce qui me permet de monter dessus et d'assurer ainsi par mon poids (environ 85 kg) une stabilité suffisante.
Enfin pour quelques coup de rabot à main ça fonctionne bien. Sur du plus long terme je ne sais pas.
