Système vertical Push-pull/Push lash/ pull-up, etcc

Bonjour à tous et toutes.
Pour un projet de menuiserie, j'ai besoin d'un système de push up qui soulève une étagère cachée sortant d'une face horizontale d'un meuble. Le système doit donc être costaud pour pouvoir soulever des charges un peu lourdes (~5-6kg max ?), principalement des bouquins en + de l'étagère.
Je vous remercie pour votre aide, je ne trouve rien pour l'instant sur le web.
Merci 😁

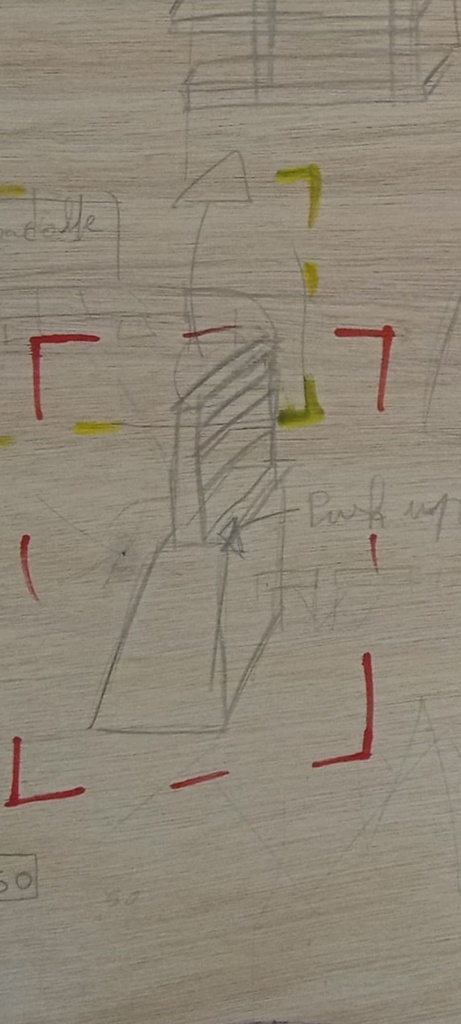

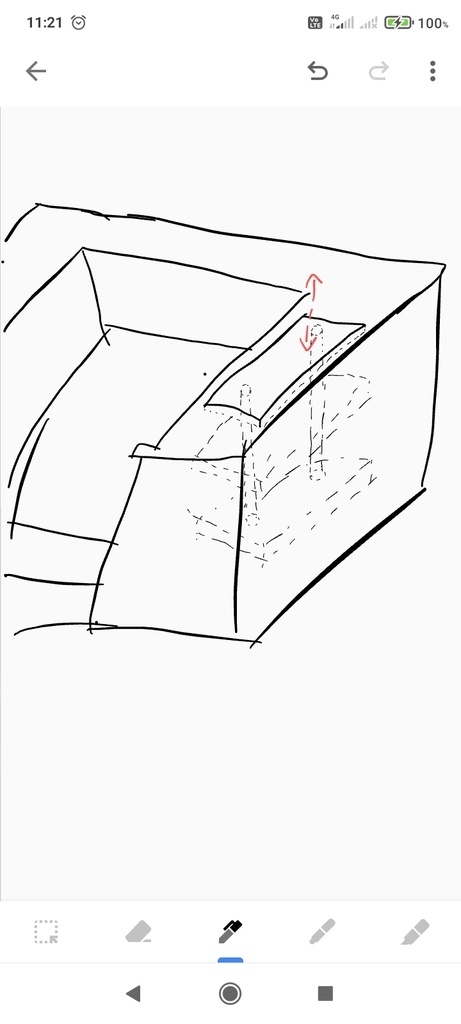

P.s. j'ai rajouté des photos & croquis. Là dernière est une image trouvée sur internet, je me suis bien inspiré de celle-ci. Je voudrais donc rajouter une étagère cachée qui sort de cette façon dans l'accoudoir droit.

Mis à jour
Erebor
( Modifié )

Aurais tu un plan un esquisse? parce que là perso j'ai rien compris!

Gribouille vampire

Erebor J'ai rajouté 😁

Connectez-vous pour ajouter un commentaire.
?

1 réponse

0
Kentaro
Gribouille vampire
( Modifié )

Kentaro Merci, effectivement ça y ressemble. On y retrouve bien le système pousse-lâche comme un stylo bille à mine rétractable (comme indiqué dans leur pdf d'ailleurs). Par contre, selon mon étude de prix, c'est plus cher que le meuble entier 😅 je me demandais si je pouvais le fabriquer (?)

Erebor

ça dépend de tes compétences mais ça reste très très technique et demande des usinages précis. Du point de vue matériaux tu t'y retrouvera peut-être mais question temps tu vas y passer énormément de temps en fabrication / mise au point sans garantie de succès.
Mais quelque soit la solution industrielle elle sera dans cet ordre de prix
Après tu pourrais imaginer des solutions alternatives type poulies moteurs avec des moteurs de récup tu peux t'en sortir mais là encore tout dépend de tes compétences en sort très largement du bois!

Gribouille vampire

Erebor Merci pour ta réponse 😊 J'ai pensé entre temps à utiliser un push-up "classique" en 2 parties, assez solide, avec le crochet qui serait fixe et le mécanisme de blocage sur le dessous de l'étagère. Un ressort sous pression lorsque le système est fermé, permettrait de pousser l'étagère vers le haut tandis qu'un amortisseur ralentirait la sortie pour ne pas se le prendre dans la gu**le 😅
J'attends d'autres propositions. Si je réalise cette idée, je la partagerais 😉

benjams

Ce genre de quincaillerie se trouve sur des meubles à machines à coudre... c'est peut être possible d'acheter un vieux meuble comme ça près de chez toi sur le coincoin ?

Kentaro

On doit pouvoir réaliser un montage avec des rails comme ceux ci:

fr.aliexpress....#3468#15615#625

et un système de contrepoids à l'intérieur, comme les systèmes de "monte et baisse" pour les lampes suspendues.

Le tout caché dans le coté du canapé.
