ThibaultC

Table pliante

Bonjour à tous !

Je viens de tomber sur internet sur une table pliante que je trouve assez sympa :

enjoydof.com/c...ny-loop-table-1

Est ce que parmi vous certains ont déjà réalisé quelques chose de semblable, pour avoir éventuellement un plan, une idée des angles etc...

Merci d'avance,

Connectez-vous pour ajouter un commentaire.
?

6 réponses

2
papimouette
Meilleure réponse

Bonjour,

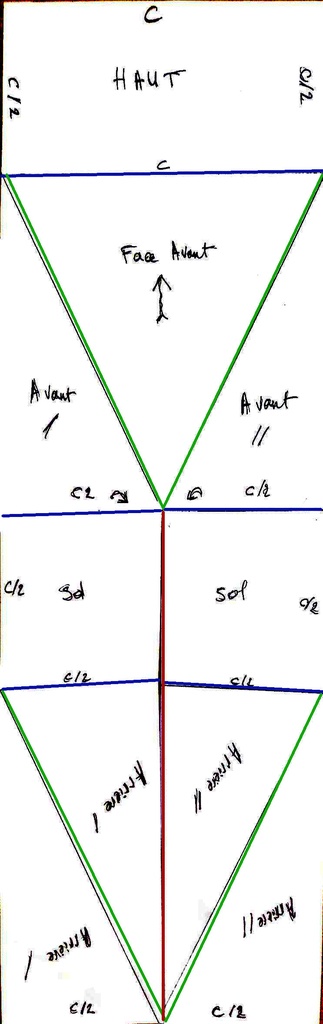

Comme ils parlent d'origami sur le site où est présenté la table, j'ai essayé un peu de pliage de papier et je suis arrivé au patron ci_dessous (photo 101)
(deux feuilles a4 scotchées bout à bout).
La dimension C est la valeur du côté de la feuille (ici 210mm). Beaucoup de dimensions valent la moitié de ce côté. La longueur de la feuille, elle doit pouvoir varier.
Les traits bleus sont des plis qui rabattent les faces adjacentes vers l'arrière.
Les traits verts sont des plis qui rabattent les faces adjacentes vers l'avant.
Le trait rouge représente une coupe (la feuille du bas est coupée en deux sur toute sa hauteur.

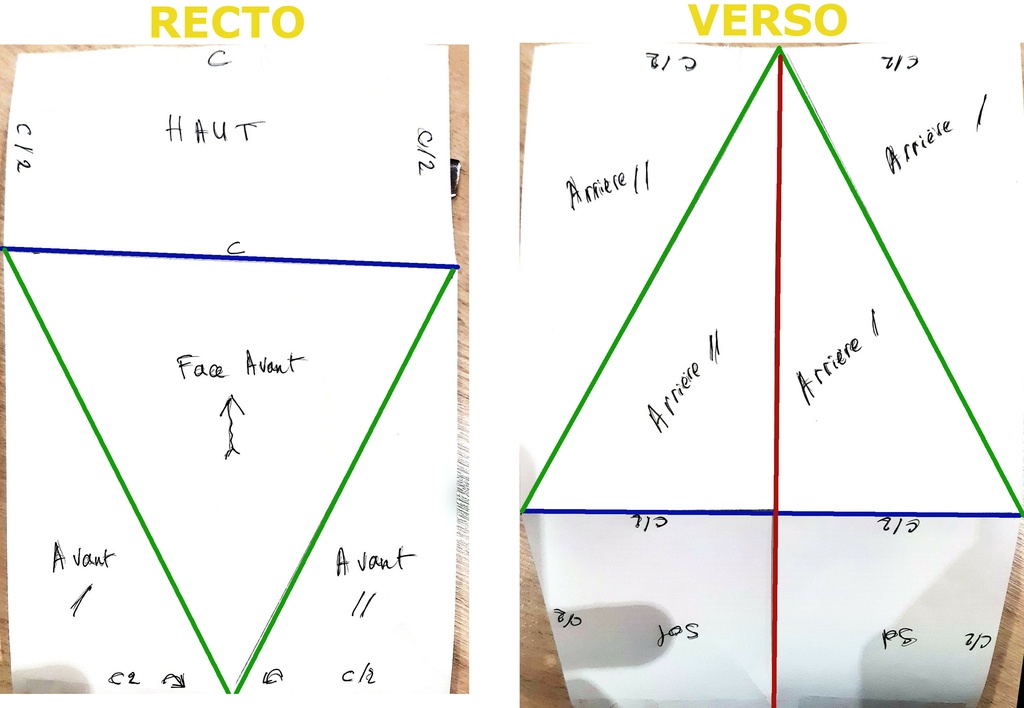

Après cela je scotch le bas de la feuille du bas avec le haut de la feuille du haut et j'obtiens deux feuilles dos à dos (photo 102) avec un recto et un verso.

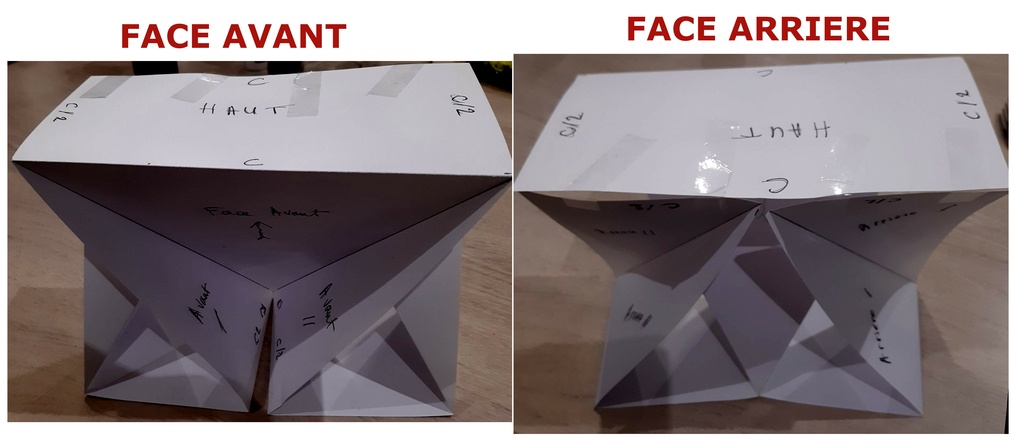

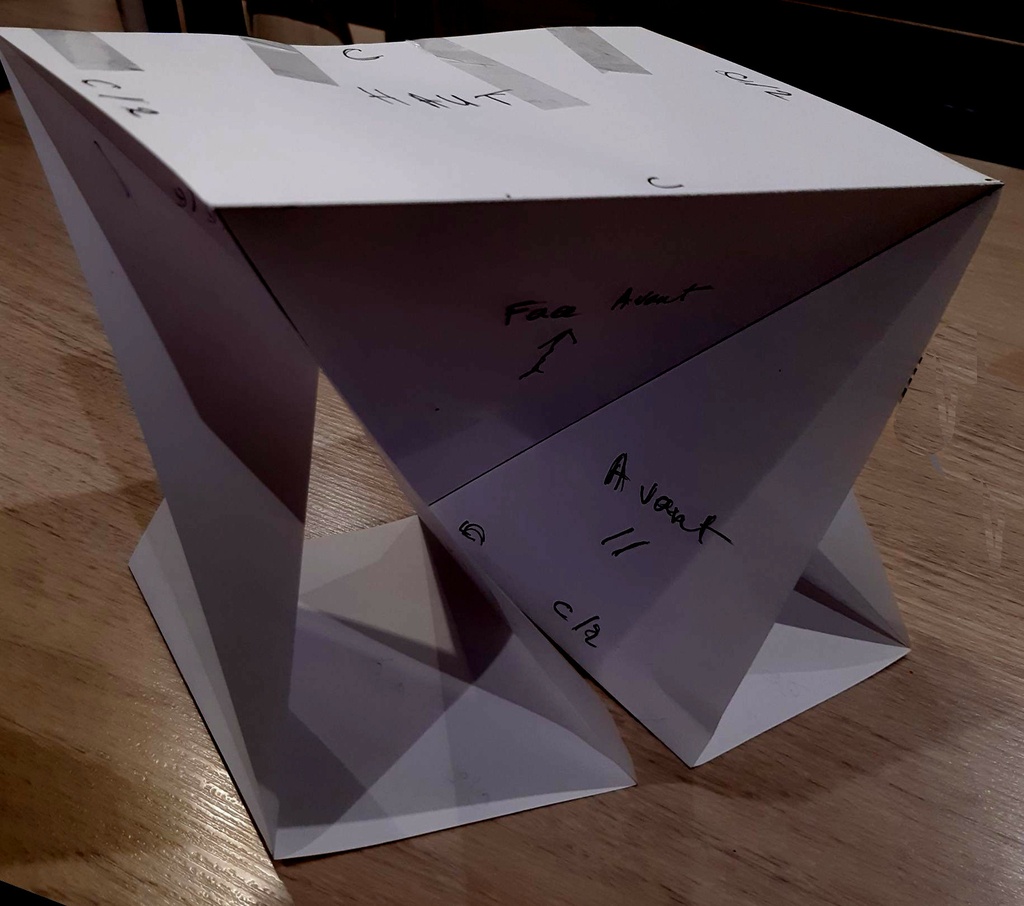

Après en respectant le sens des plis et en rapprochant les deux bords marqués d'une flèche tu obtiens la table (photo 103 et 104)
Cela doit pouvoir servir de base de travail?

José Das Neves
Je suis d'accord

Je suis d'accord

ThibaultC

Merci pour ta réflexion et ton travail, effectivement il s'agit d'une très bonne base !

Connectez-vous pour ajouter un commentaire.
1
Xxxazerty

Non, je ne connais pas, et donc pas de plan... Et tant mieux ! Car il s'agit là d'un magnifique cas d'étude, d'analyse, d'épures et de recherche d'angles. Peut-être aussi l'occasion d'essais, de simulations et de prototype pour aider à tout ça. Mais franchement, pour un tel cas, je trouverais dommage qu'on m'en donne les plans tout mâchés ! 😉

ThibaultC

Merci Yvon Rolland ! pas faux, j'ai tendance à oublier l'étape maquette.

Connectez-vous pour ajouter un commentaire.
0
JClaude

Si la conception est ingénieuse, je trouve que le rapport bois utilisé/ surface de rangement disponible est complétement disproportionné !

Connectez-vous pour ajouter un commentaire.
0
Kentaro
( Modifié )

Il me semble que, dès qu'on a fait le pliage comme l'a brillamment fait papimouette, peu importent les angles des chants en biseau. Il suffit qu'ils soient suffisamment aigus pour que cela ne coince pas.

A mon sens, pas besoin de calculs ou d'épures pour définir les angles des chants.

Mis à jour
ThibaultC

Merci Kentaro !

Connectez-vous pour ajouter un commentaire.
0
Ara

Aucune idée, mais je la ferais déjà en carton pour voir comment s'opèrent les pliages...

ThibaultC

Merci Ara !

Connectez-vous pour ajouter un commentaire.
0
sylvainlefrancomtois

Hello , il faut faire une épure car c'est de l’arêtier !! Exercice intéressant cette table 😉

ThibaultC

Merci sylvainlefrancomtois ! je vais étudier !
