Gregory

Construction garage ossature bois

Bonjour à tous,
après avoir fait un tour sur pas mal de projet du site, je me suis dit que certains d'entre vous devraient être capable de donner quelques conseils pour la construction de notre garage bois. On a commencé par faire quelques devis évidemment, mais avec des tarifs entre 44 k€ et 33 k€ (pour 44 m², rectangulaire, accolé à la maison), on a été un peu calmé. Du coup je vais devoir me lancer dans sa réalisation et j'ai un peu amélioré le projet de départ puisque je souhaite rajouter un demi-étage (hauteur de plafond 1m80) pour le stockage (on a pas mal de bazar).

On a fait un devis pour la dalle (44m² en 12cm + 1 évacuation d'eau + surbois = 7000 €, est-ce que vous semble cher ? Je pourrais joindre le détail si vous le souhaitez) car je ne me sens pas de faire la dalle pour une telle surface et je préfère être certain qu'elle soit bien faite (c'est un peu la base du garage, donc autant que ça soit solide).

J'ai fait un schéma des plans (Illustrator), mais je n'ai aucune idée de la taille des poutres, des espacements, du type de fixations, etc. On pense faire un toit plat qui semble à priori plus simple et plus durable qu'un bac acier. Pour le bardage on partirait sur du fibro ciment (a priori plus résistant).

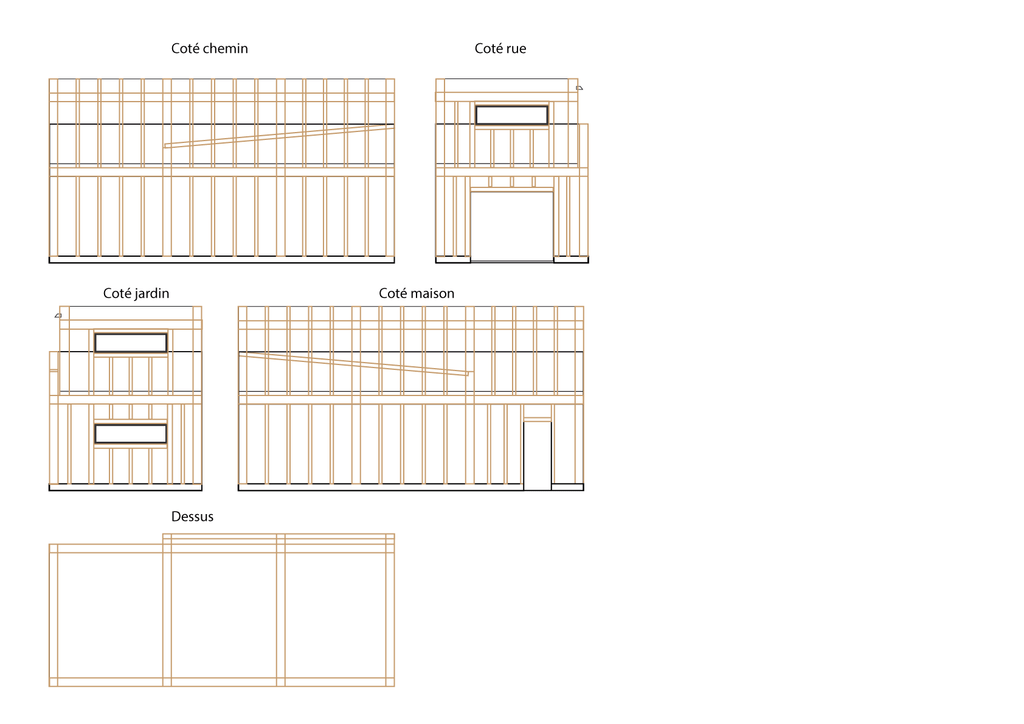

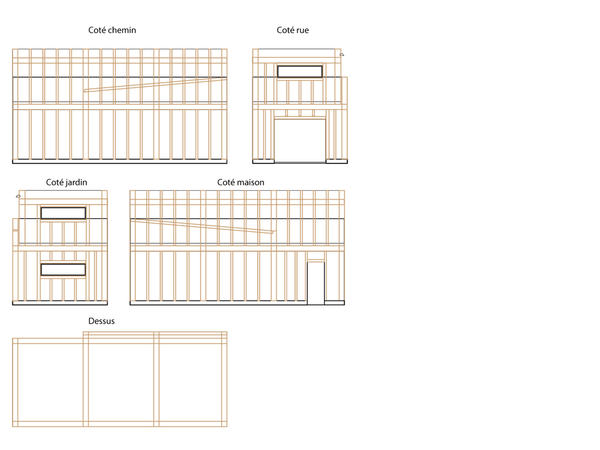

Voici le plan au 1/100e (que je détaillerais au fil de vos conseils avec des vues 3D dans Blender que je dois de toute façon faire pour le permis de construire), la largeur est de 4,4 m environ et la longueur de 10 m environ. Le garage est collé à la maison au niveau du décroché qui arrive sous le toit (bac acier monopente) existant, on voit une poutre en diagonale qui se trouvera juste sous le toit, en haut il y a une évacuation qui enverra les eaux de plus sur le toit existant pour l'évacuation.

Merci à tous pour vos conseils et n'hésitez à me demander des précisions.

Vianney - VICA
( Modifié )

Je n'ai pas de conseils mais je sais qu'un jour je passerai par la construction en ossature bois :)
Sur youtube il y a une chaine "Comme un pingouin dans le désert" ils otn construit leur maison ossature bois eux même. beaucoup de videos, beaucoup de détails. J'ai trouvé ça intéressant.

Gregory

J'étais tombé sur leur blog je crois. Je regarderais ça l'occasion.
Merci.

Connectez-vous pour ajouter un commentaire.
?

2 réponses

1
neophyte

Salut,

je suis passé par là pour ma maison ossature bois.

Se sont des dizaines, des centaines de questions que l'on se pose !

Achète toi la bible sur le sujet :

Sur le net, va aux éditions Eyrolles, et prend toi un bouquin sur l'ossature bois : Les normes officielles, les abaques de résistances, les vis, etc... tu saura tout du sol au plafond .

Si j'ai bien compris tu débute, et tu a aucune formation ( je suis passé par là)

Je ne saurais que trop, que de te dire de participer à un chantier .

Autrement l'idéal pour toi :
construire chez toi, des parents ou amis, une " cabane de jardin " qui serait une miniature de ton projet.

Cela te permettrait de te faire la main, connaitre les fournisseurs, prendre confiance, voir les techniques d'équerrage, de montage,les problèmes d'étanchéités, de bois, ou d'outils pas adaptés etc...

Amuses toi bien !👍

Connectez-vous pour ajouter un commentaire.
1
Oak
( Modifié )

Salut.

Alors pour la dalle je pense que c'est une bonne idée de la faire couler si tu n'as pas l'expérience.

Pour les tarifs qui t'ont été proposés c'est la fourchette, je ne les trouves pas détonants.

Belle idée de le monter soit même du coup.

Pour ce qui est du dessin il me semble que tu as de l'avance sur moi. Autocad était utilisé par ma boite mais si tu ne connais personne je crois que c'est cher.

Pour ce qui est du pratiquopratique :

  • Les sections de bois c'est du 50/150. De la lisse ossature bois en sapin/épicéa/résineux nordique...

  • Au sol au préalable il est implanté, à niveau et isolé de la dalle par une bande epdm, une lisse d'implantation en pin autoclave de 70/150 généralement. Elle est goujonnées dans des chapelles tous les 60.

  • Les espacements types des montants sont de 60 à l'axe et 57.5 d'intervalle.

  • Il y'a des poteaux autour de toutes les ouvertures (lisses doublées ou triplées) et ils sont fixés au sol par des équerres goujonnées (antisismiques selon la région) c'est la partie à calculer et l'endroit ou le logiciel et un avis technque plus pointu est indispensable.

  • de la même manière, selon la taille des ouvertures, les linteaux sont soit une section de bois à chant (8/200) soit une poutre de l'épaisseur du mur (150/x)

  • la visserie utile est du 6/120 pour l'assemblage des sections entre elles. Du 6/100 pour les murs entre eux (tous les 30) et du 6/140_160 pour d'autres type. Une boîte de 8/200 selon le montage.

  • la largeur des murs est selon ta capacité de levage. Tu comptes les construire sur place ? Si oui ta dalle doit être bien plane ou tu devras percher.

  • au dessus des murs il faut visser une lisse de chaînage afin de ceinturer l'ensemble.

Pour ton toit plat c'est le gain de volume qui te fait pencher ? J'ai tendance à préférer la pente pour des raison d'écoulement et de non stagnation des pluviales et autres mousses.

Pour le bardage je n'ai rien contre le fibro, quoique écologiquement c'est pas fou, un douglas grisé à ma préférence.

Penses-tu faire une serie de mur hauts ou une série de murs bas, un ceinturage puis l'étage ?

Je te jette tout ça en vrac, je ne suis pas un expert mais j'espère que ça t'aura avancer un peu. ☺

Mis à jour
Gregory
( Modifié )

Merci pour vos réponse rapide. Je vais déjà avoir pas mal de vocabulaire à apprendre ;)
Je vais regarder pour les édition Eyrolles.
Je ne vais pas pouvoir m’entraîner sur une cabane de jardin malheureusement, il n'est pas très grand et le garage va justement servir à y stocker les outils.
J'ai déjà fait quelques aménagement en bois, mais on est loin de ce genre de structure.
Pour le toit plat, c'est une question de durabilité, de hauteur finale, de prix et de mise en œuvre.
Je vais monter les mur sur place, je pensais faire le rez de chaussée, puis l'étage (question de poids des murs et de place). Pour l'épaisseur des murs, je pensais faire un isolation sommaire histoire de ne pas avoir froid l'hiver en bricolant, mais ce n'est pas non plus de l'habitable.
Niveau sismique a prori on ne craint pas grand chose (à coté de St Brieuc).
DU coup je vais voir ce que je trouve en bibliographie, me renseigner sur les terme pour comprendre ce qui a été dit plus haut (ou plus bas selon l'affichage ^^), et je reviendrais avec un plan plus précis.

Merci.

Oak

Mes excuses pour le vocabulaire un peu velu, mais il te faudra effectivement le connaître pour échanger avec tes grossistes et tes collaborateurs de projet.

Ce n'est pas d'une complexité folle, il faut juste se renseigner correctement et pourquoi pas se faire accompagner pour les points clefs.

Si tu connaissais un ouvrier ossature bois ce serait un plus ☺

Gregory

Oui, le vocabulaire viendra vite.
Merci ;)

neophyte
( Modifié )

Concernant la dalle :

J'aime pas travailler le béton, mais tirer un dalle c'est plutôt basique.

Si tu te sens capable de faire une charpente d'equerre, alors faire un coffrage droit pour une dalle, c'est un jeu d'enfant.

Tu peut la compartimenter en plusieurs sections pour tirer le béton avec ta rêgle plus facilement.

A vue de nez il te faut 6 M3 de béton, soit une toupie, allez 1200 à 1500 euros max.

Bon après il faut compter un peu de ferraillage, voir d'éventuelles fondations sur le pourtour....

Bon allez, tu peut t'en tirer pour 2000e Euros max

le coulage et tirage de la dalle, c'est bouclé en 1 heure !

Tu peut commander un béton auto nivellant et un ou deux potes en renfort aux cas ou .

Oak

En fondations, ferraillage et coffrage y'a du boulot tout de même. Creuser, porter, choisir les sections, boulot de conception, pas le droit à l'erreur pour le coup. Pour qui est novice ça peut rebuter, d'autant qu'il faut savoir guider la pompe.

J'aime po le béton non plus 😟

neophyte
( Modifié )

Oak

C'est vrai que c'est du boulot, en particulier le terrassement : pelle pioche brouette et tutti quanti, surtout si il y a des fondations !

Mais bon, c'est quelques milliers d'euros d'économie.

Le reste c'est du gâteau, il suffit de suivre quelques consignes 🙂

Gregory
( Modifié )

neophyte Il y a aussi une question d'assurance, je préfère être sûr que les fondations sont bien réalisées ;)
