Hello,
Toujours sur mon projet de tréteau de charpentier.
J'ai un soucis et je sollicite votre avis et/ou votre aide.
J'ai modélisé en 3D mon tréteau.
Je suis en train de modéliser en épure 2D mon tréteau.

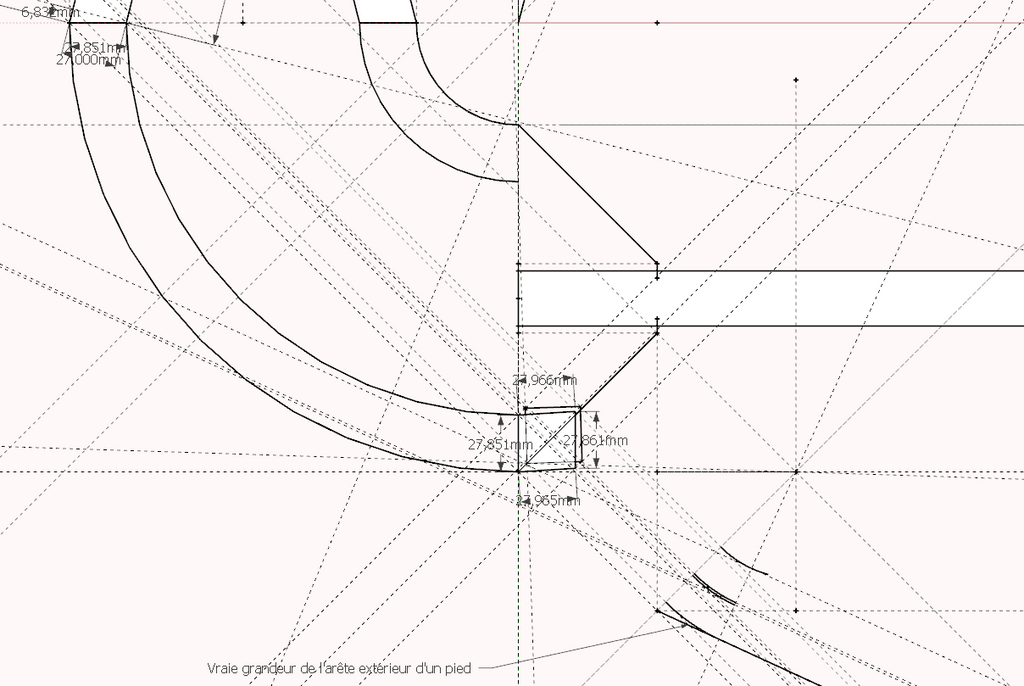

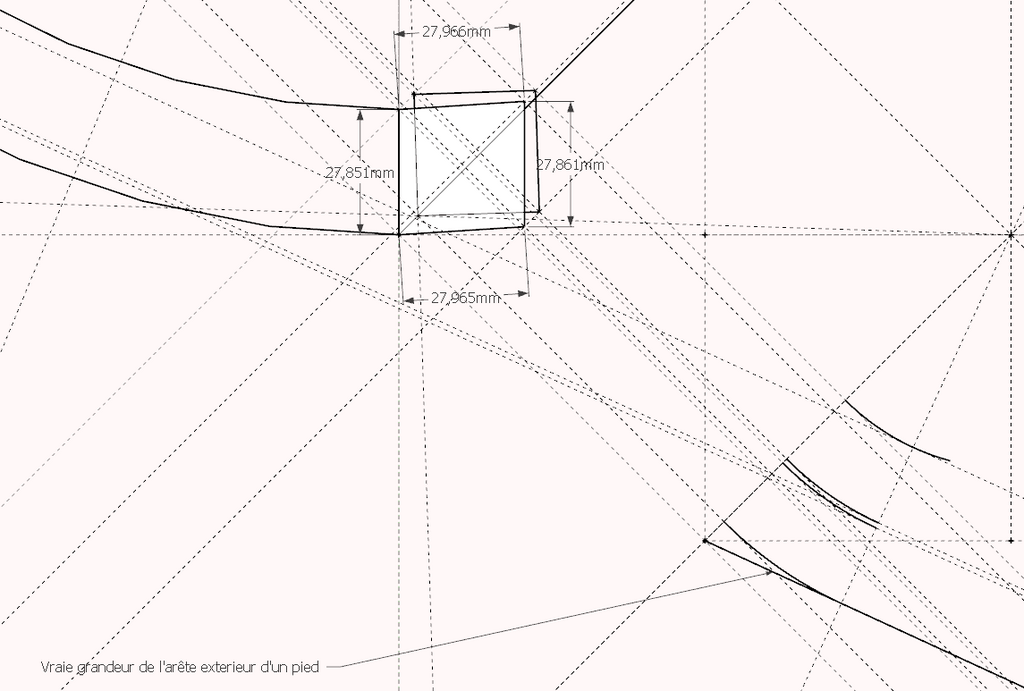

Je viens de dessiner l'angle de corroyage et l'empreinte des pieds au sol.
Surprise, je n'ai pas les mêmes mesures que sur le modèle 3D.
Ça ce joue à quelques dixièmes donc pas dramatique, mais comme j'utilise sketchup, je devrais avoir une précision très bonne.
Donc, soit je me suis trompé dans le tracé de l'épure, ou dans le modèle 3D, soit il y a un problème de précision sur SU.
Avez vous déjà remarqué ce phénomène ?
Sinon, est ce que les experts peuvent jeter un œil à mon tracé d'épure et me dire si je suis sur la bonne voie ?
Merci à tous.
PS : section carré des pieds = 27mm
PS : pieds en lattis sur croupe
J'ai mis les fichiers SketchUp ici :
Mis à jour
2 réponses
Fausse alerte, c'est tout bon.
J'ai copié la face du modèle 3D dans le plan 2D et ça correspond parfaitement.
J'ai une différence de 1 centième sur les cotes, donc c'est tout bon.
Et l'erreur de 6 dixièmes vient de la façon dont j'ai fait la mesure sur le modèle 3D.
Conclusion, SketchUp est précis au 100eme, et mon épure est bonne. Donc je continue à tracer mes traits...
Merci à ceux qui ont passé du temps.
Oui tout à fait, mais je parlais de précision sous l'angle de la cohérence entre un modèle 3D construit à partir de forme inclinés (les pieds) et tronqués (intersection avec le sol) et d'un dessin pur 2D construit par épure.
Pourquoi tant de haine avec toutes ces lignes guides ?
Je ne vois pas les fichiers sketchup en téléchargement. Ils seront au format 2017 ?
Merci
J'ai ouvert les fichiers, il y a des cotes et des lignes guide dans tous les sens, lesquelles ne te conviennent pas ? Tu peux les afficher en rouge ? (si tu sais faire bien entendu)
Je découvre sketch up. Je n'ai pas encore trouvé toutes les subtilités. Je vais regarder comment colorer les lignes.
Mon soucis actuel, c'est que je pense avoir compris comment construire l'arretier et qu'il me semble que mon épure est bonne, hors je ne trouve pas les mêmes mesures entre le modèle 3D et le dessin 2D... Donc, avant d'incriminer SU, je me demande si je ne me suis pas trompé dans mon changement de plan...
