Ce pas à pas présente un projet en cours de réalisation.
J'ai toujours voulu comprendre l’arêtier et l'art du trait.
Également, je trouve le design du tréteau cadet très beau.
Il est donc temps pour moi de me lancer dans cette aventure.
Je vais donc dérouler sur ce pas à pas, au fur et à mesure de sa réalisation, le tracé de l'épure, le rembarrement, la découpe et l'assemblage de ce tréteau.
Ce pas à pas n'est pas le guide ultime de l'art du trait ni de la fabrication d'un tréteau de charpentier, mais le récit de mon parcours (initiatique) dans cette aventure. Le lecteur m'excusera pour les erreurs ou les lacunes de certaines explications, mais j’espère qu'il y trouvera quelques informations en complément des nombreuses pages déjà en ligne sur l'ADB et aussi ailleurs sur internet.

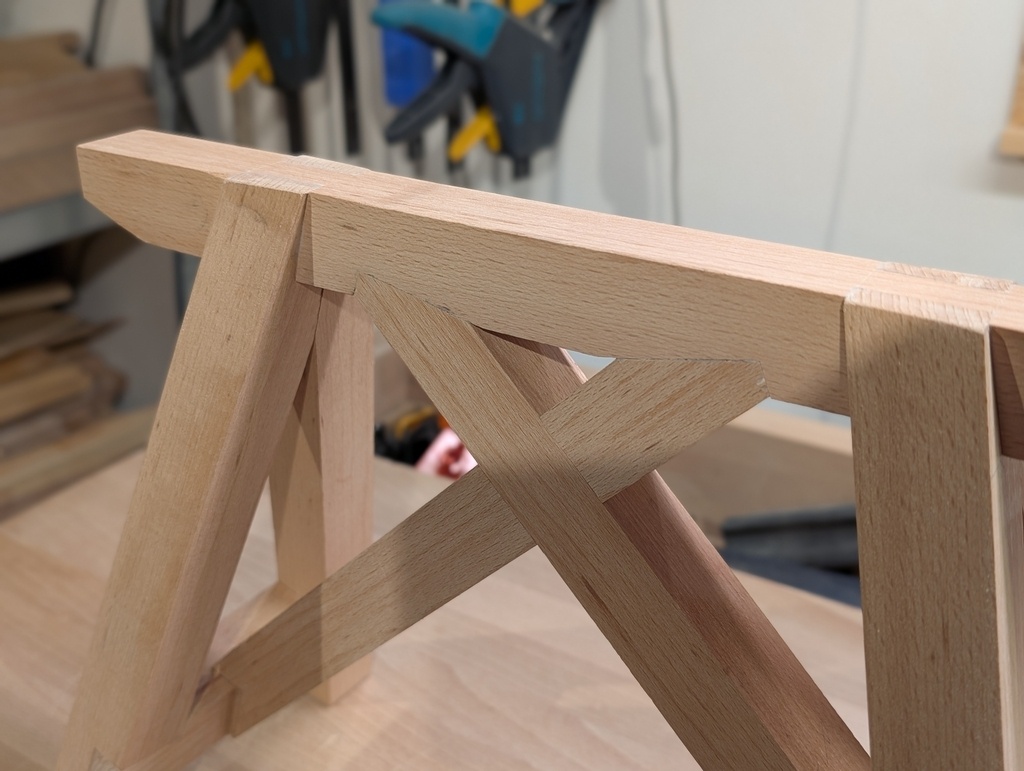

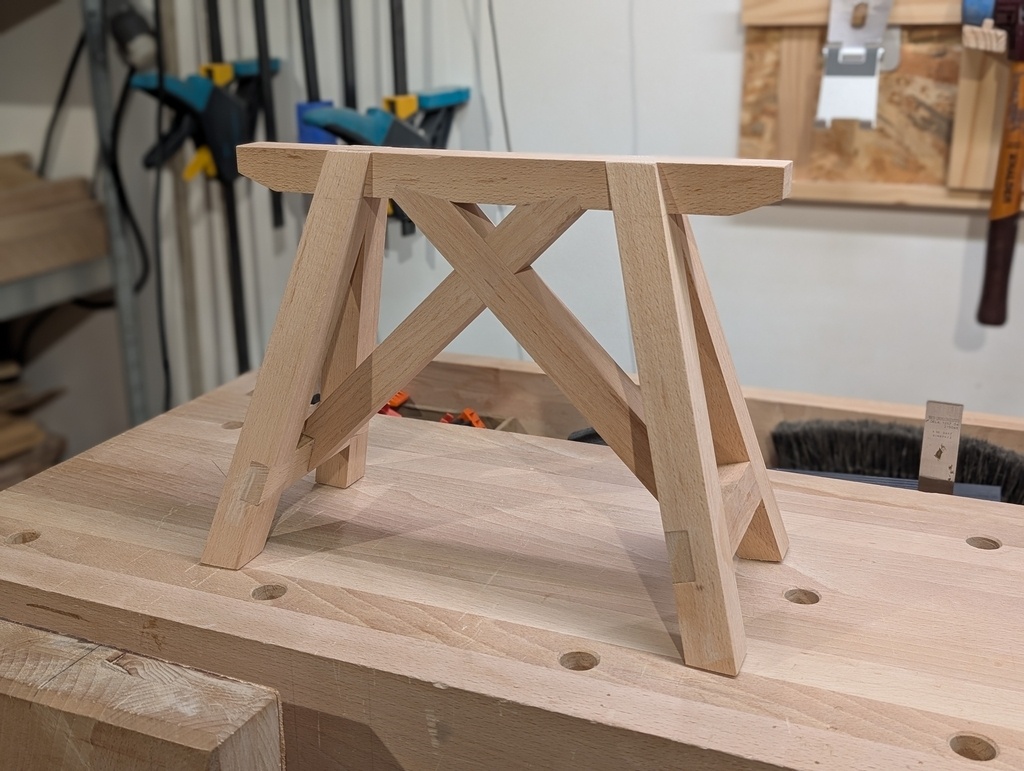

Je n'ai pas l'usage d'un tel tréteau dans l'atelier, je vais donc en fabriquer un premier sous forme de maquette. Si l’expérience est positive, j'en ferai peut être un second, ou une paire à la bonne taille.
Le tréteau aura 4 pieds avec traverses basses et une croix de St André pour rigidifier le tout. Un calcul mental rapide dans les allées du magasin GSB pour choisir le tasseau ; avec un tréteau à l’échelle 1, il faut 100 cm pour le haut, 4x85 cm pour les pieds, 2x40 cm pour les traverses de pieds et 2x60 cm pour la croix de St André, soit 6,80 mètres linaires de bois. Comme les tasseaux font 2,4 m, l'échèle 1:3 sera parfaite et un tasseau en section de 27x27 mm me donnerai un 8cm x 8cm à l'échèle 1. Le tasseau de hêtre en 27x27x2400 bien rectiligne que je viens de trouver sera donc parfait. Et 27 mm de section, ce n'est pas trop petit pour les découpes.
Liste des articles
Design général
Depuis une semaine, je lis tout ce que je trouve sur internet ou dans ma bibliothèque sur les tréteaux de charpentier.
Je me suis posé pas mal de questions sur les proportions du tréteau. Est-ce que la croix de St André doit être à angle droit, quelle longueur, quelle hauteur, quelle section pour les pièces de bois, position des traverses... J'ai sollicité les sachant sur le forum ADB (voir question en lien).
Au final, après visionnage de nombreuses vidéos et observation méticuleuses des photos en lignes et dans les livres, il semble qu'il n'y ait pas de règles immuables. Mais quelques constantes que l'on retrouve sur la majorité des ouvrages.

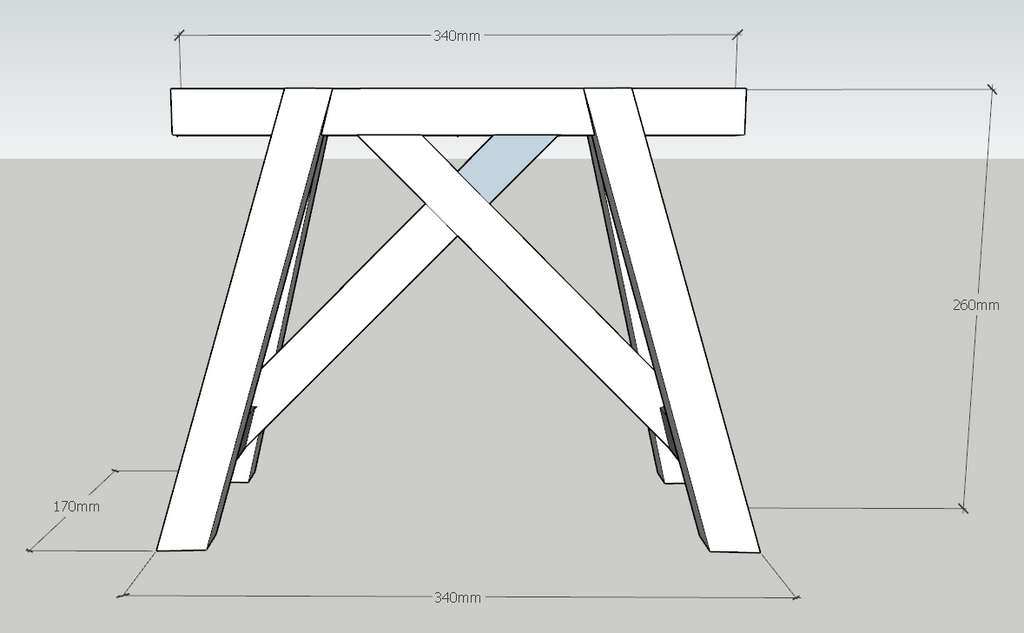

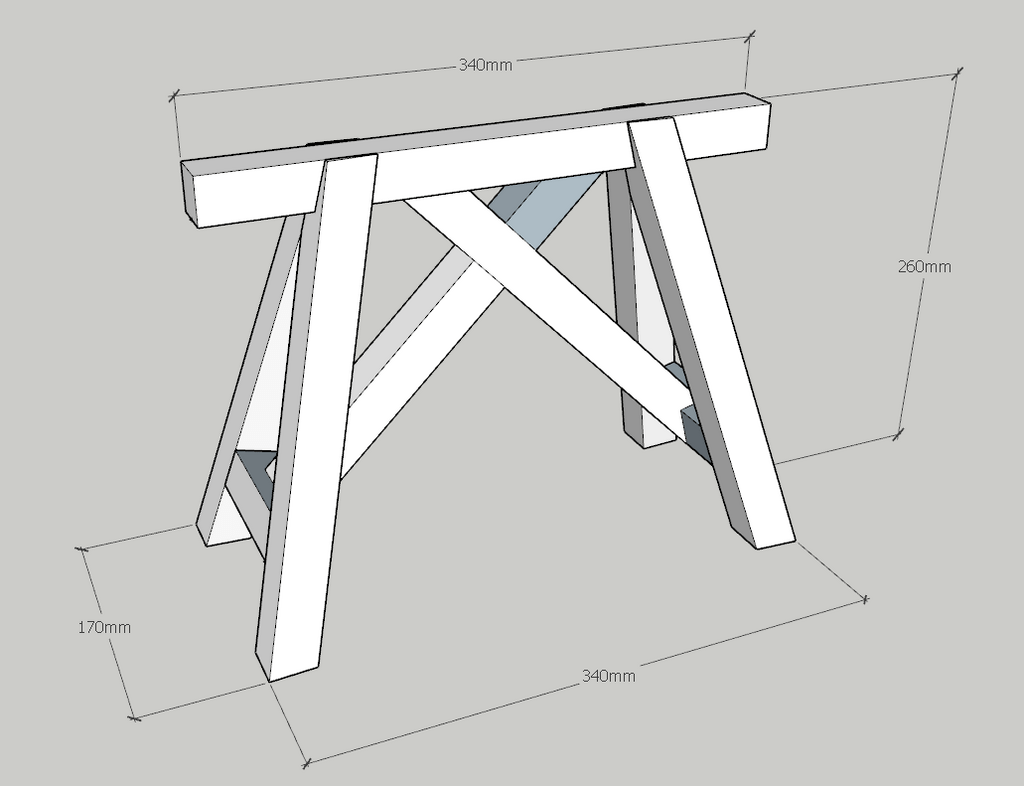

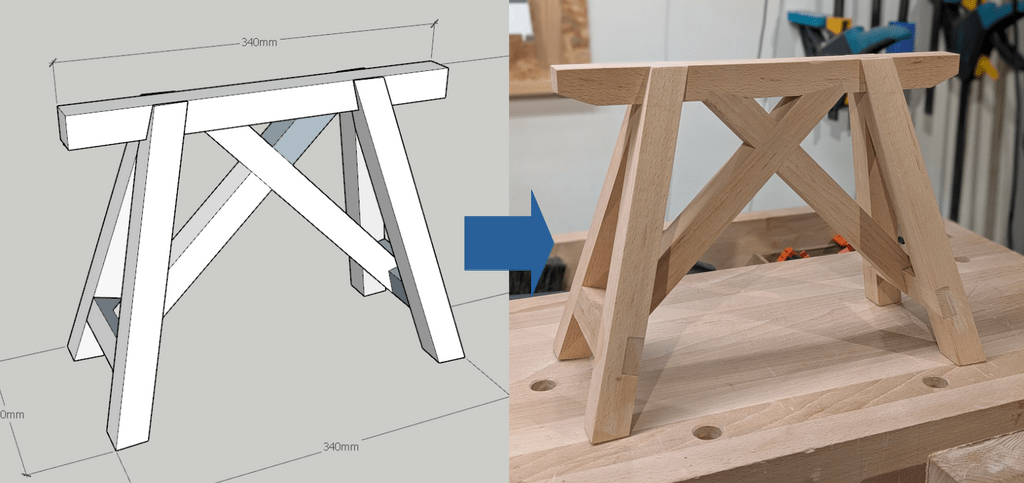

Afin de m'aider sur les proportions et les dimensions générales, avant de me lancer dans le tracé de l'épure, j'ai modélisé en 3D le tréteau avec ses dimensions finales pour la maquette, soit 340 de long, 260 de haut, 170 de large (au sol).
Les pieds seront 'lattis en croupe' et en 'devers sur le long-pan' (voir chapitre suivant sur l'épure). J'ai donc pris soin de modéliser la 3D en prenant ce critère en compte afin qu'elle soit le plus juste possible.
Les pieds auront le même angle d'inclinaison qu'on les regarde par la face ou le côté.
J'ai choisi arbitrairement une longueur de 340 mm et une hauteur de 260 mm. Visiblement, la majorité des tréteaux de charpentier ont une surface au sol avec un largeur égale à 1:2 de la longueur, soit 170 mm dans mon cas. L'inclinaison est la conséquence de ces valeurs : 170 d'écartement des pieds au sol et 27 (largeur du tasseau) en haut. J'ai gardé le même angle sur le côté du tréteau.
J'ai aussi choisi une croix de St André à angle droit.

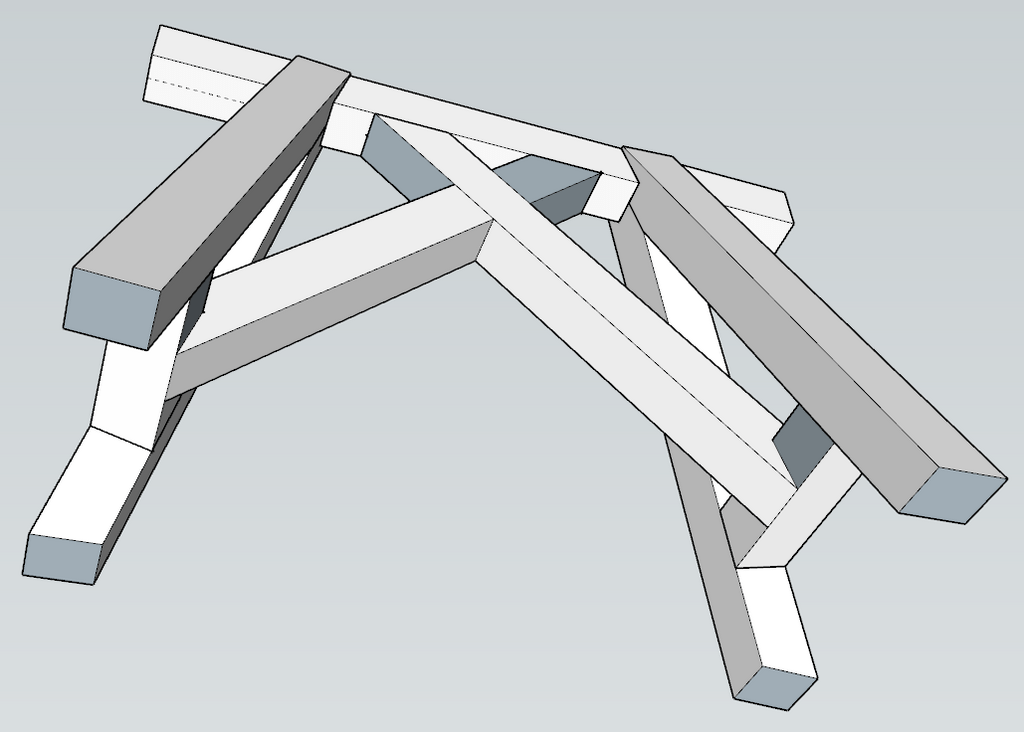

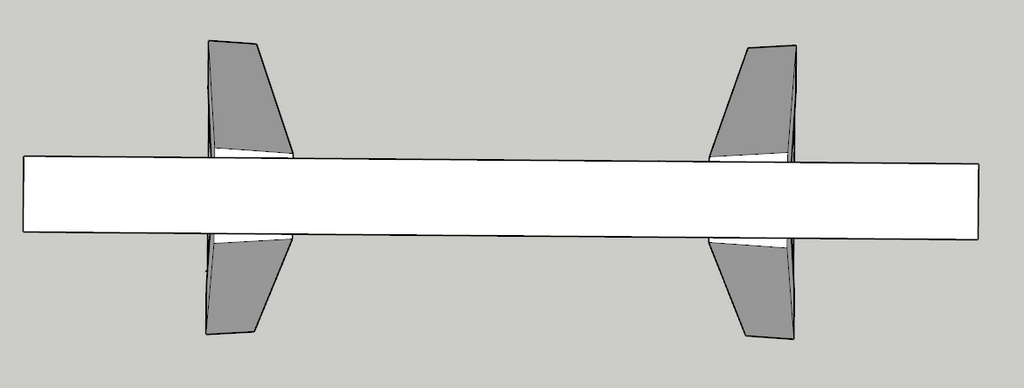

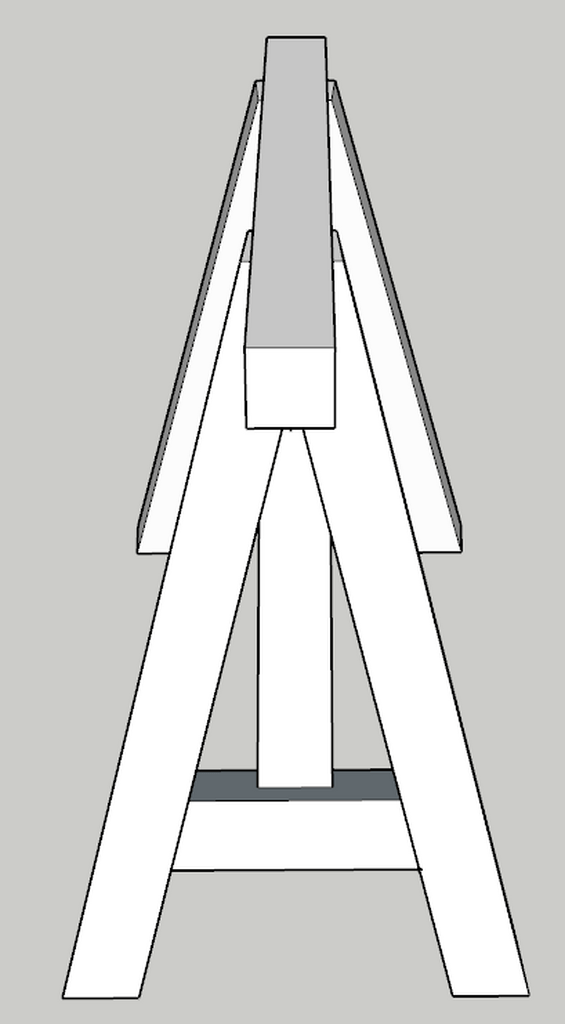

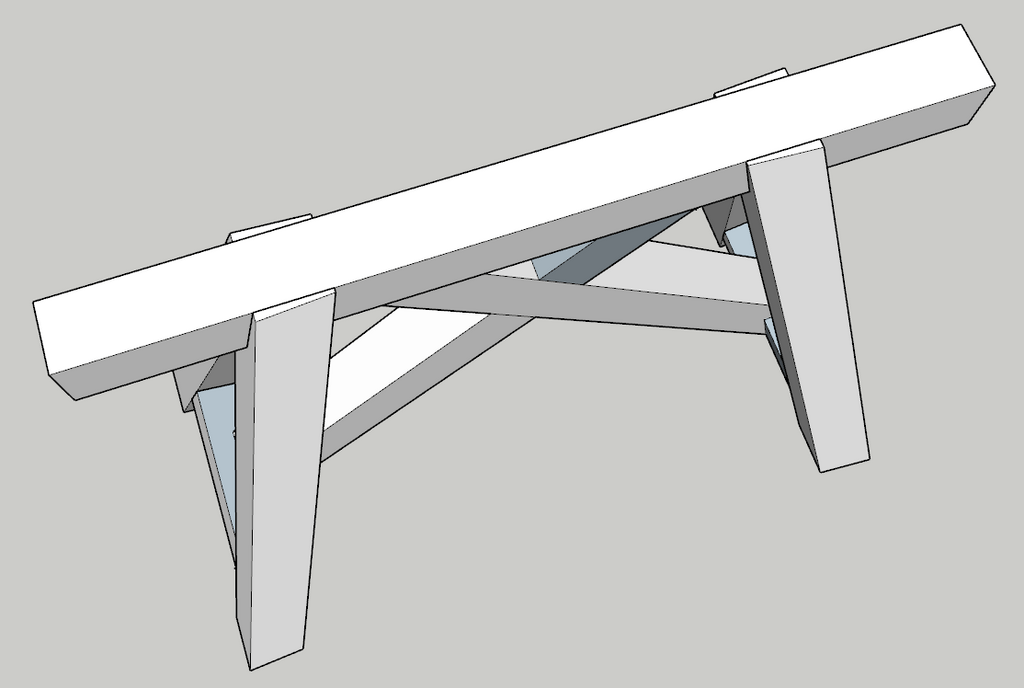

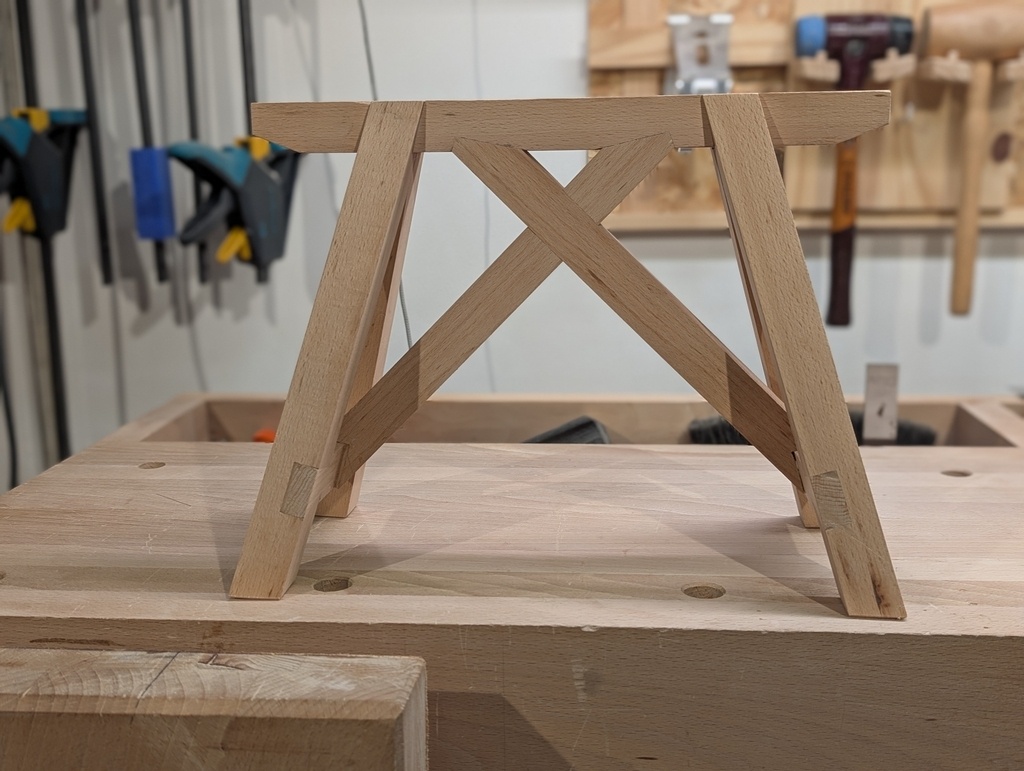

Quelques images pour apprécier le modèle avant la prochaine étape dans quelques jours : l'épure !!!!
Epure (mesures)
Voici les dimensions connues qui vont permettre de construire l'épure :
Section carré du tasseau de bois : 27 mm (disponible en magasin)
Longueur : 340 mm (décision arbitraire)
Hauteur : 260 mm (décision arbitraire)
Empreinte au sol : 340 x 170 mm (cela semble être la norme : largeur = 0,5 x longueur)

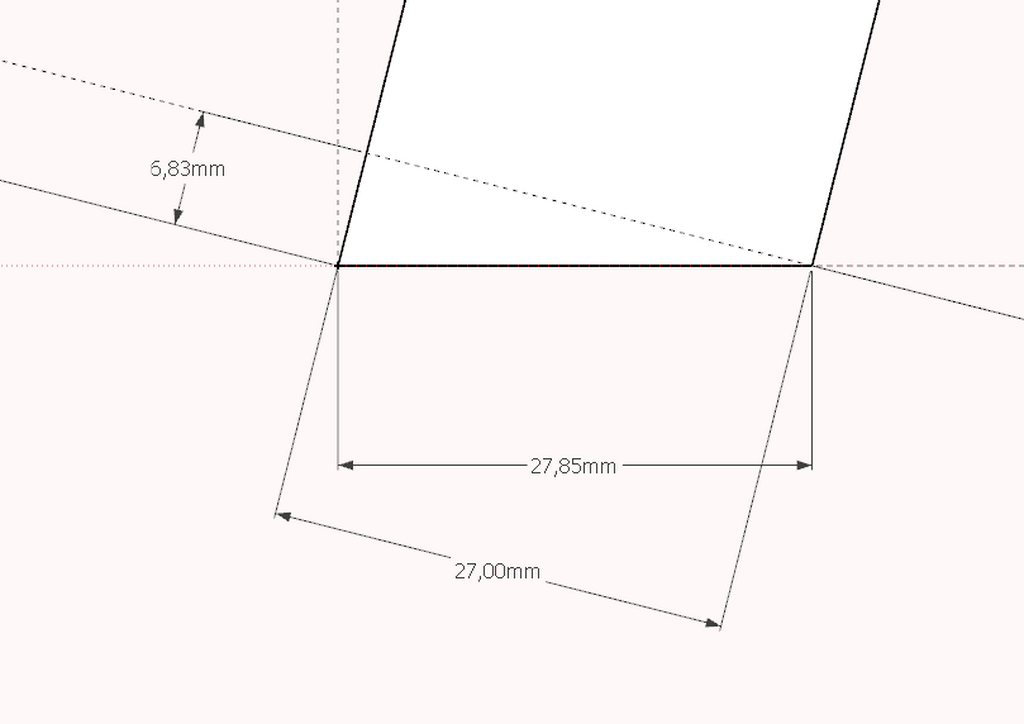

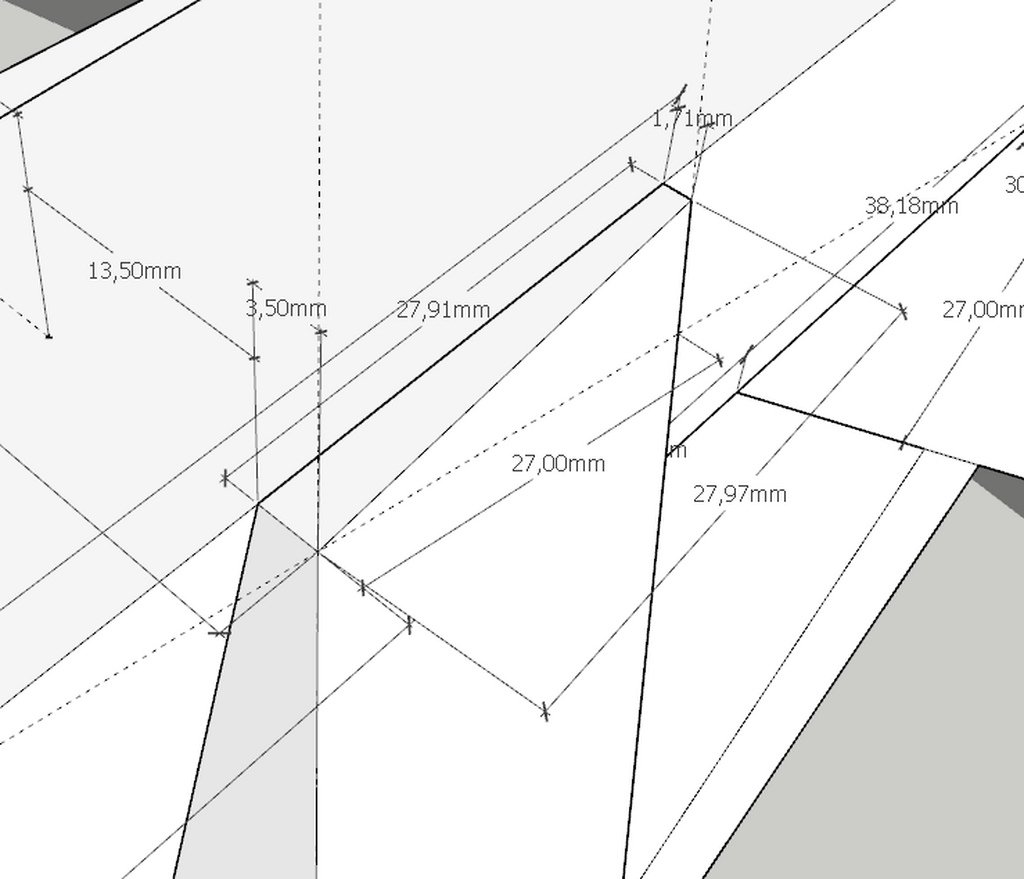

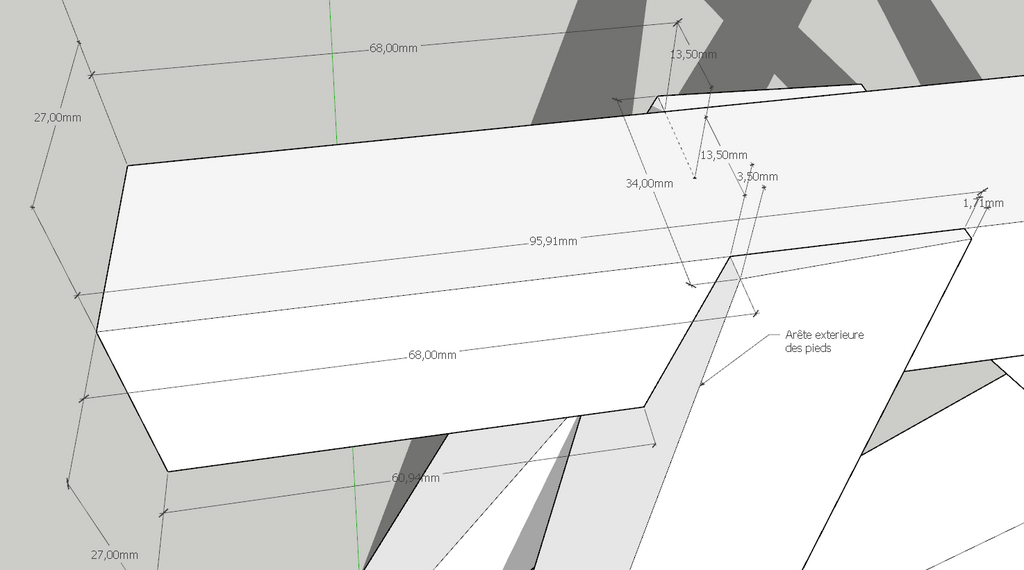

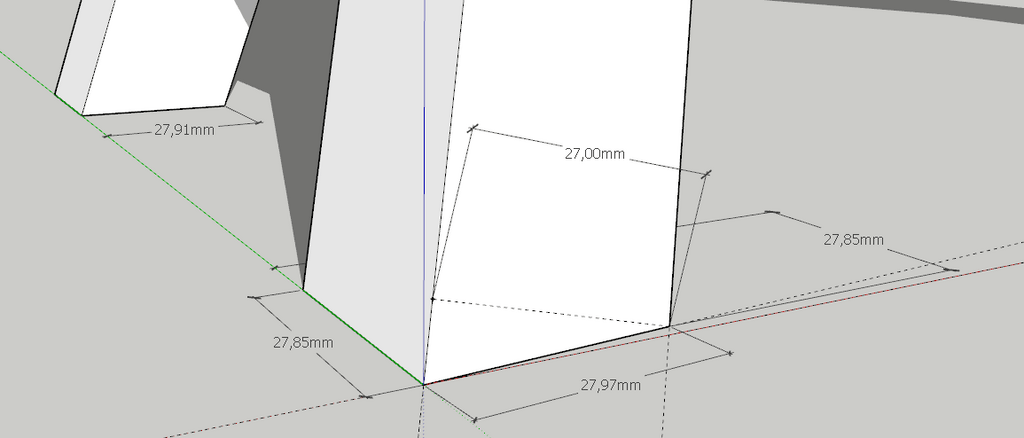

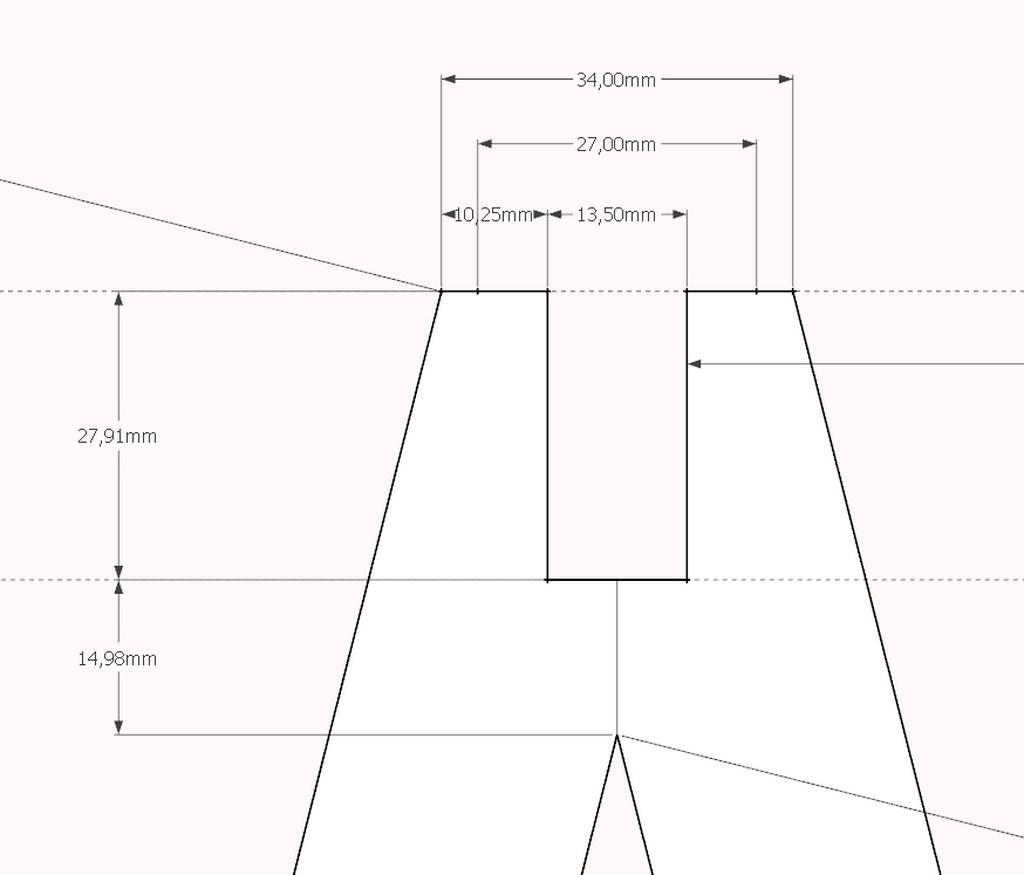

Inclinaison des pieds : je décide de façon arbitraire de décaler l'arête extérieure des pieds de 3,5 mm du haut du tréteau (voir image avec mesures). Pour avoir une symétrie d'inclinaison des pieds par rapport à la face ou le côté, on a donc l’arête extérieure des pieds qui intersecte le plan du haut à 68 mm de chaque côté.
Position de la croix de St André : (décision arbitraire) : à angle droit et aucune mesure particulière comme on peut le voir sur les images ci-dessous. Je l'ai dessiné en respectant uniquement :
- l'angle droit
- la section de 27 mm
- l'intersection entre la face basse de la croix avec l'arête basse de la traverse des pieds (pour être joli et parce que le centre du tasseau de la croix arrive quasiment sur l'arête de la traverse).

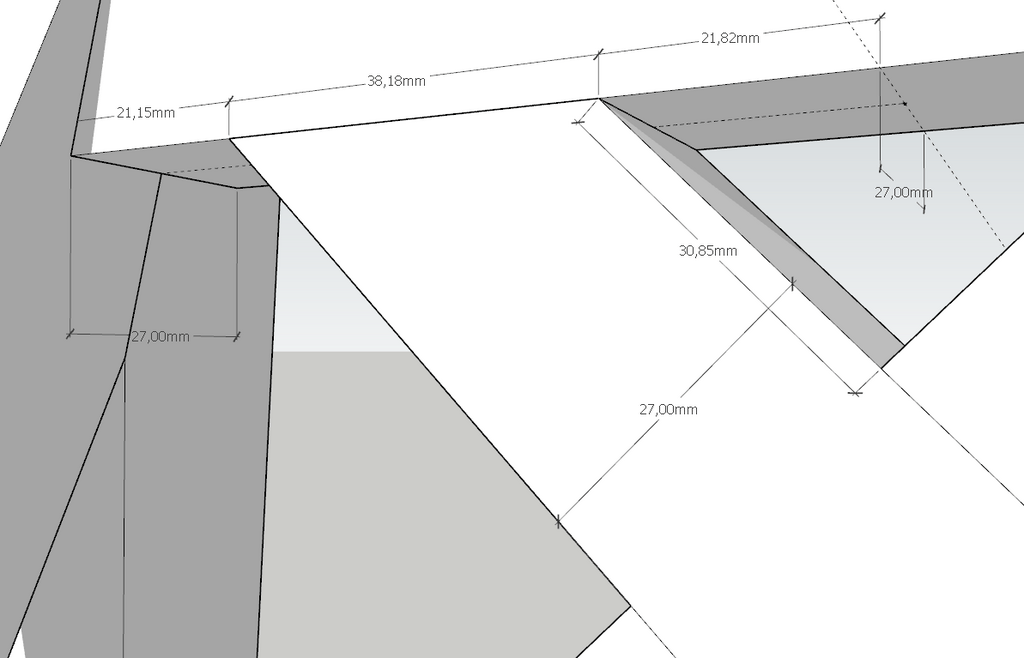

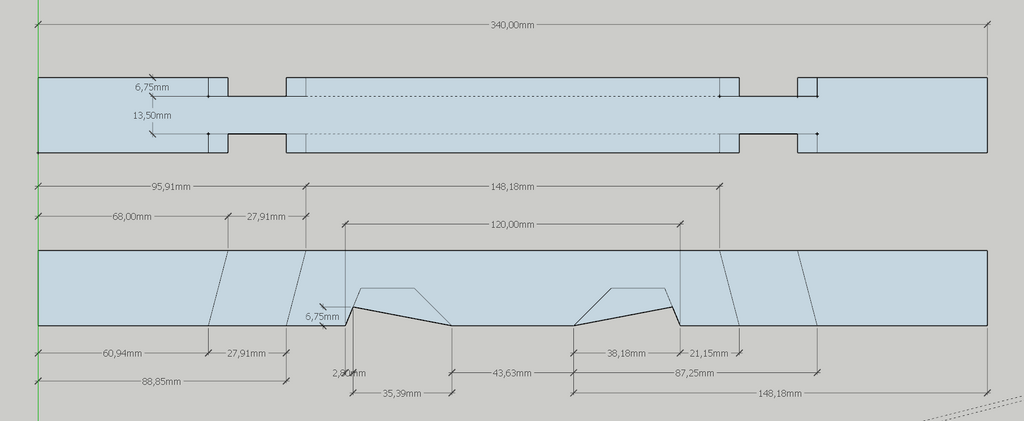

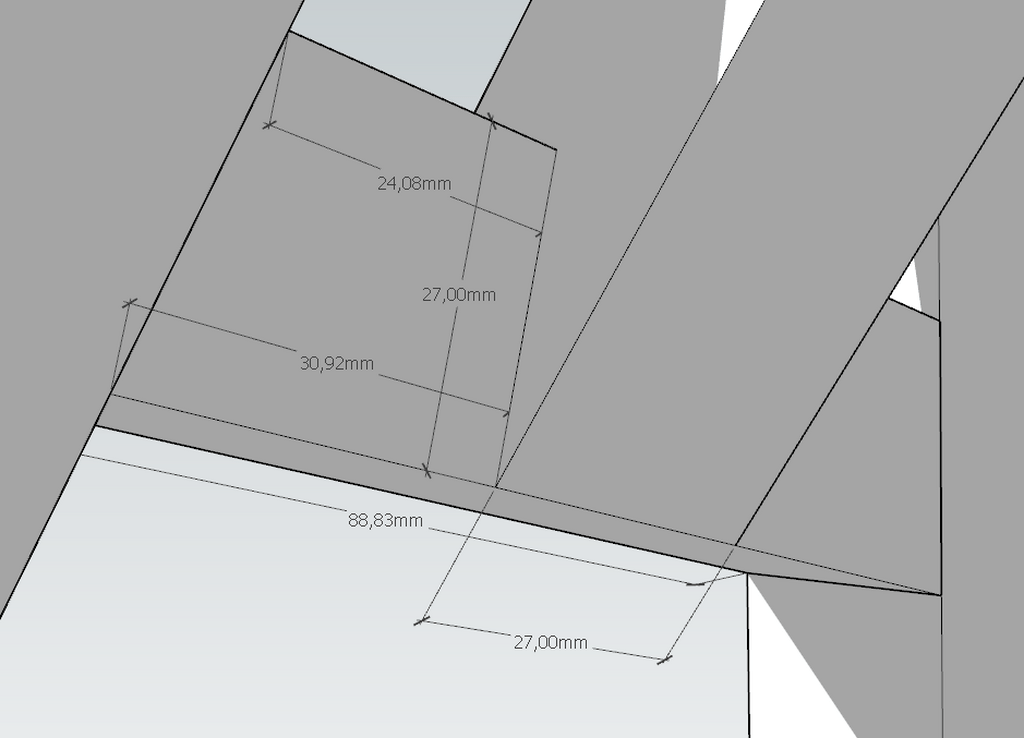

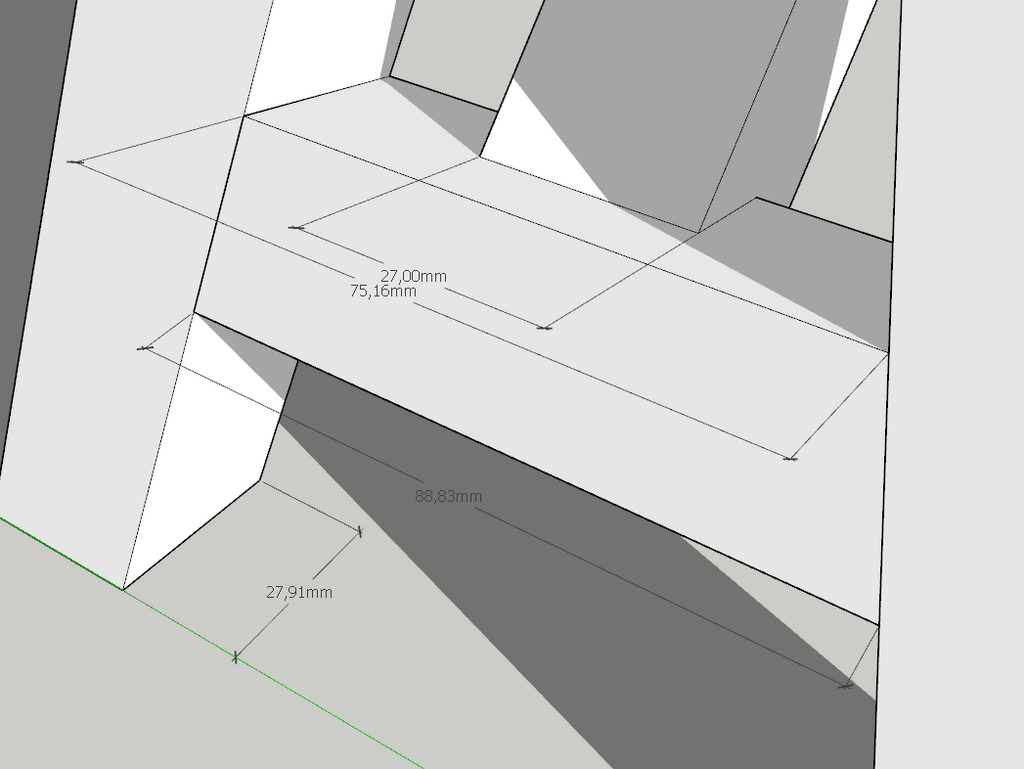

On peut voir sur les images avec les cotes qu'à part ce qui est listé ci-dessus, rien ne tombe rond. Pas trop grave, car je vais reporter les valeur sur le bois par rembarrement (report depuis le dessin à l'échelle 1:1 sur le bois directement) et non en mesurant. Normalement, ça doit marcher (je croise les doigts un peu quand même).
Et pour finir, j'ai aussi décidé arbitrairement, d'avoir les pieds sur un plan aligné avec le petit côté du tréteau (lattis en croupe). Les pieds seront donc assez facile à fabriquer. Mais cela reporte la difficulté sur le reste.
Par contre, la conséquence, à cause de l'inclinaison des pieds, c'est que l'autre face des pieds ne sont pas alignées avec le grand côté (long pan) du tréteau.
On pourrait avoir cela, mais il faut corroyer les pieds pour ne pas avoir une section carré (ou avec des angles droits). Peut être que je ferais un deuxième tréteau avec les pieds corroyés...
En résumé, il n'y a que quelques mesures précises : 340 (L), 170 (l), 260 (H), 27 (section du bois), 68 et 3,5. Le reste, n'est que construction géométrique détaillée dans l'article suivant.
Epure (étape 1)

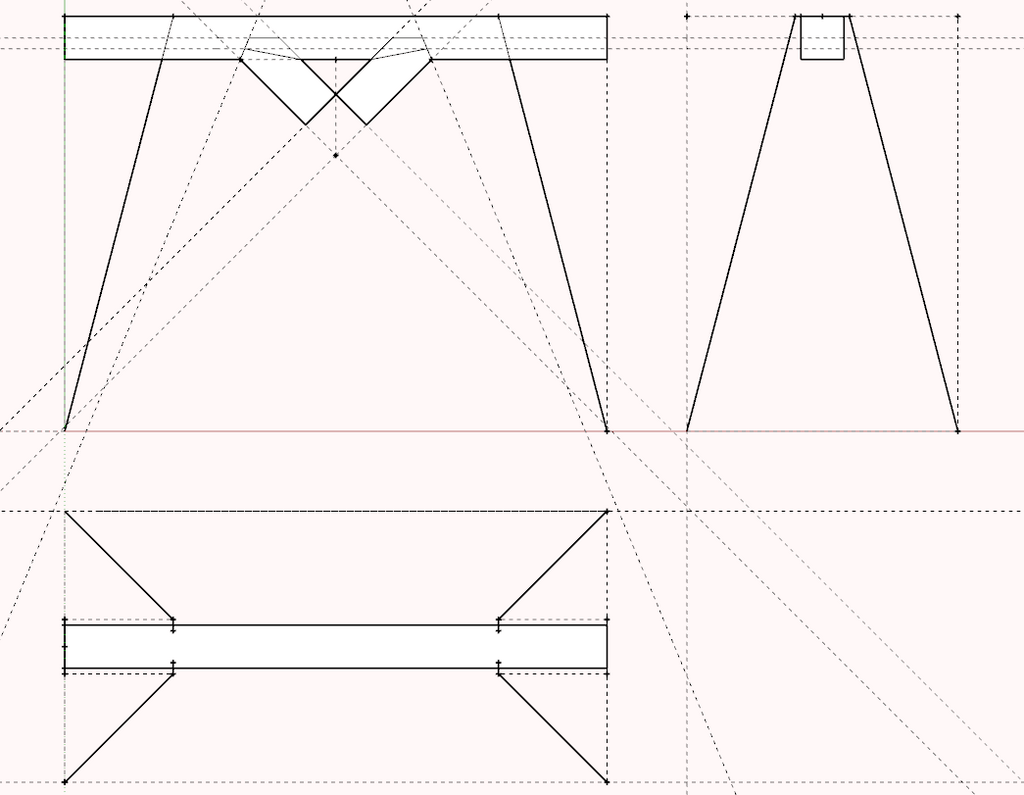

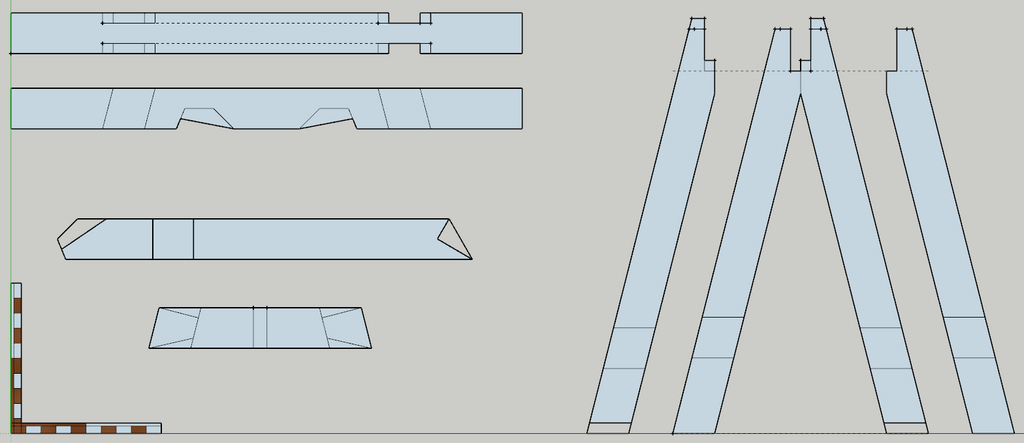

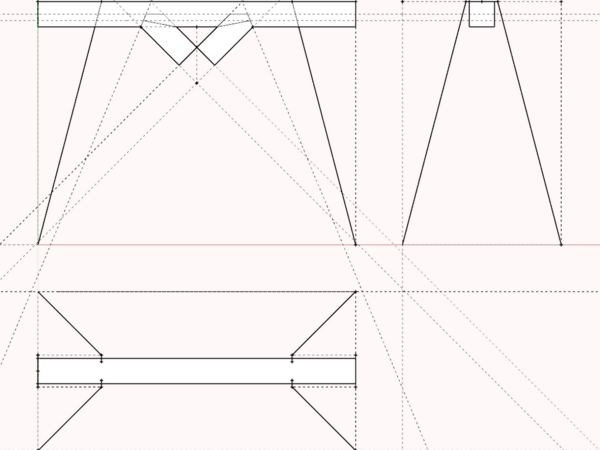

La première étape de l'épure est de dessiner ce que l'on peut sur les 3 axes.
C'est assez limité car les pieds étant inclinés avec devers de pas (lattis en croupe), je ne peux pas dessiner pour l'instant l'épaisseur de 27mm des pieds sans faire de changement de plan pour les projections.

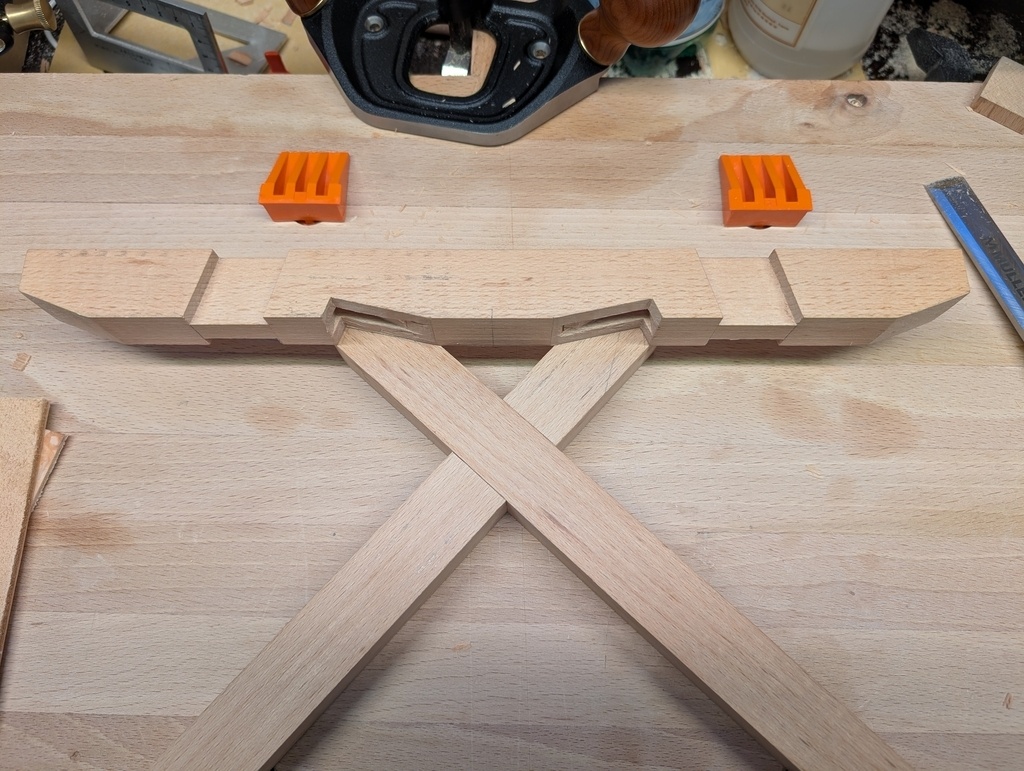

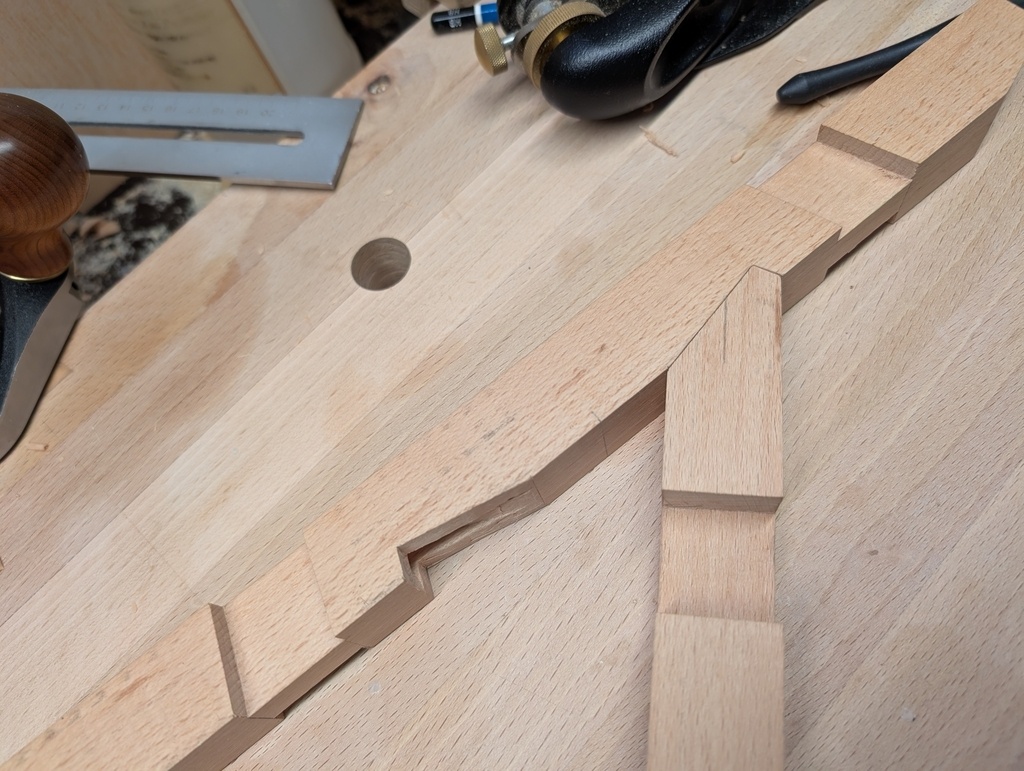

Pour l'embrèvement en haut de la croix de St André, j'ai pris un angle de 67,5 degrés (bissectrice de l'angle entre le sommet du tréteau et le montant de la croix.
La profondeur de l'embrèvement est de 1/4 de l'épaisseur, soit 27/4 = 6,75 mm.
La profondeur de la mortaise sera aussi de 6,75mm, et 1/3 en épaisseur, soit 9 mm.
J'ai lu qu'il n'était pas nécessaire de représenter les embrèvements sur une épure. Je l'ai quand même dessiné pour le plaisir.
Epure (étape 2)
Mise en garde : je ne garanti pas que la façon de construire l’épure soit exacte. Je décris ma progression au fur et à mesure. Si jamais je me trompe (n'hésitez pas à me dire si c'est le cas), je corrigerai....

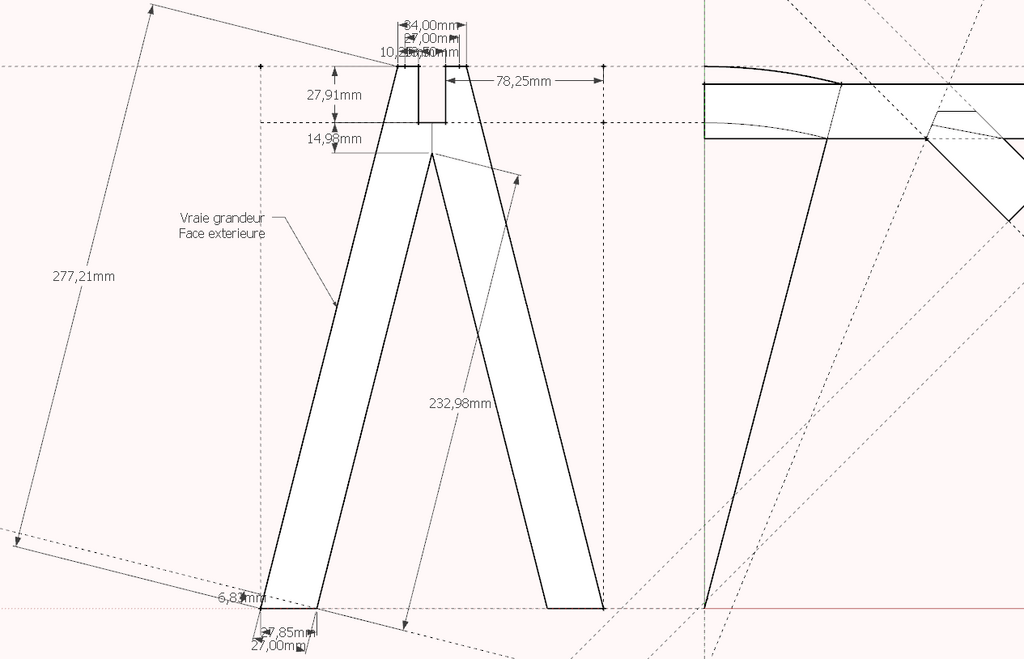

Dans cette étape, je travaille sur la vraie grandeur des pieds.
Pour cela, projection à partir de la vue de face (grand-pan).

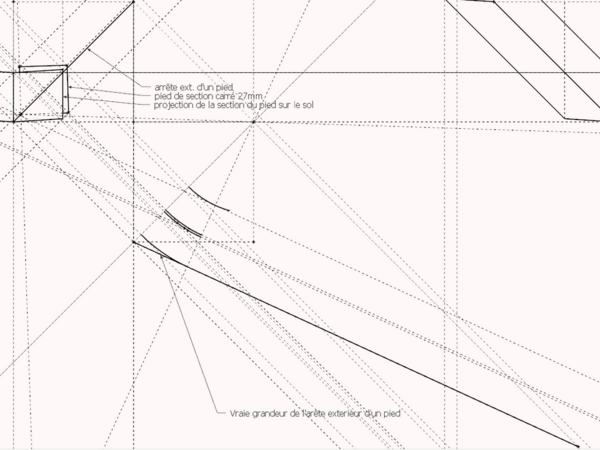

J'obtiens la vraie grandeur de la face extérieure des pieds.
Je ne crois pas avoir assez d'informations pour construire la face intérieure.
Epure (étape 3)
Cette étape est la plus compliquée. C'est là que l'on définie l'angle de corroyage des pieds.
Dans mon cas, je garde des pieds de section carré, mais il faut en passer par cette étape pour pouvoir obtenir les largeurs des pieds pour les reporter sur les différentes faces du plan.
Je ne rentre pas dans le détail du changement de plan nécessaire et qui est très bien expliqué dans les livres, vidéos et tutos de ce site.
En gros, les étapes sont les suivantes :
- tracer l'angle de corroyage (ça passe par la construction d'un triangle rectangle avec l'arrête extérieure du pied et sa vraie hauteur)
- tracer le pied carré (et définir de quel côté on veut faire 'lattis')
- faire les projections pour passer du pied carré à la vraie empreinte du pied sur le sol
Epure (étape 4 finale)
C'est l'étape finale ou on trace tout ce qui manque.

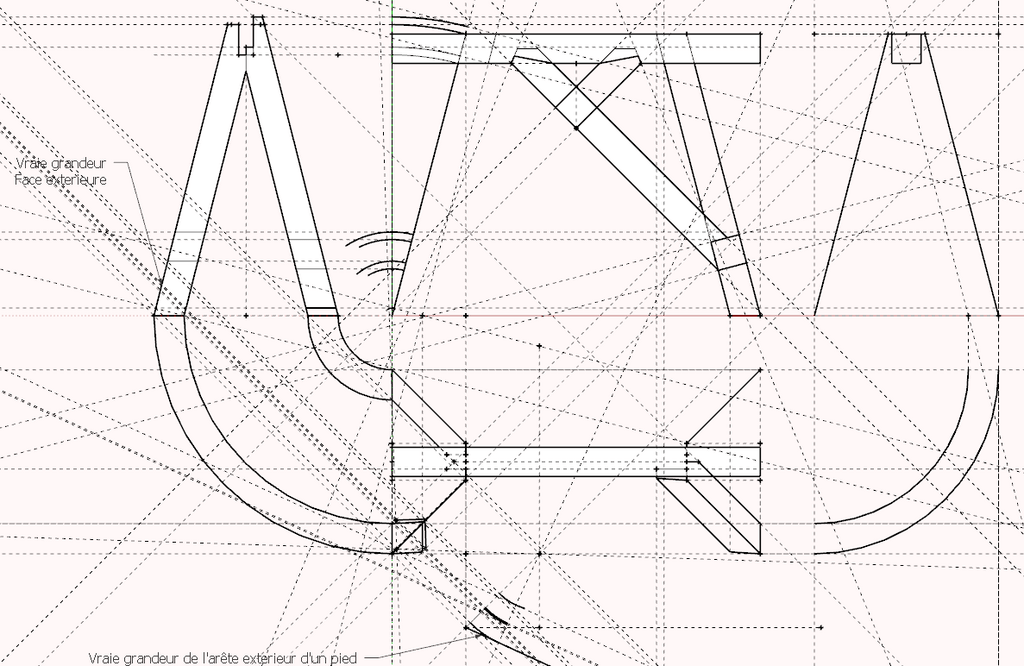

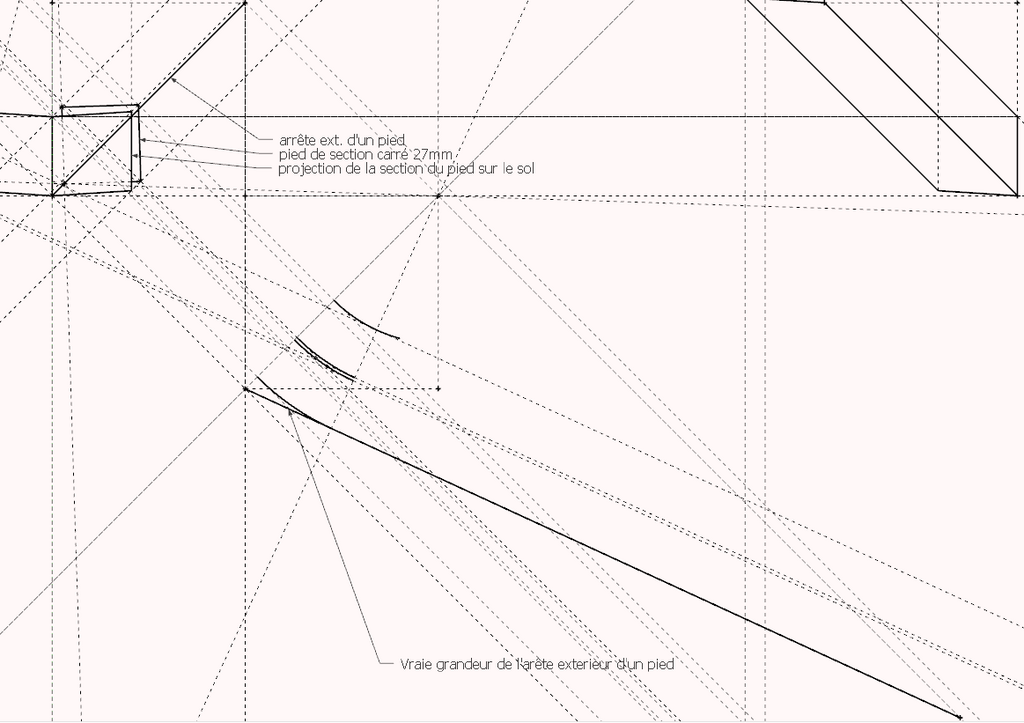

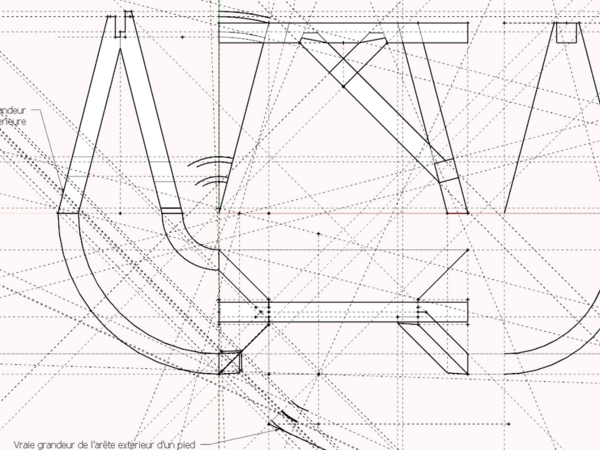

C'est un gros fouillis de pointillés (lignes guides), mais ça permet de tracer par reports et non par mesures.

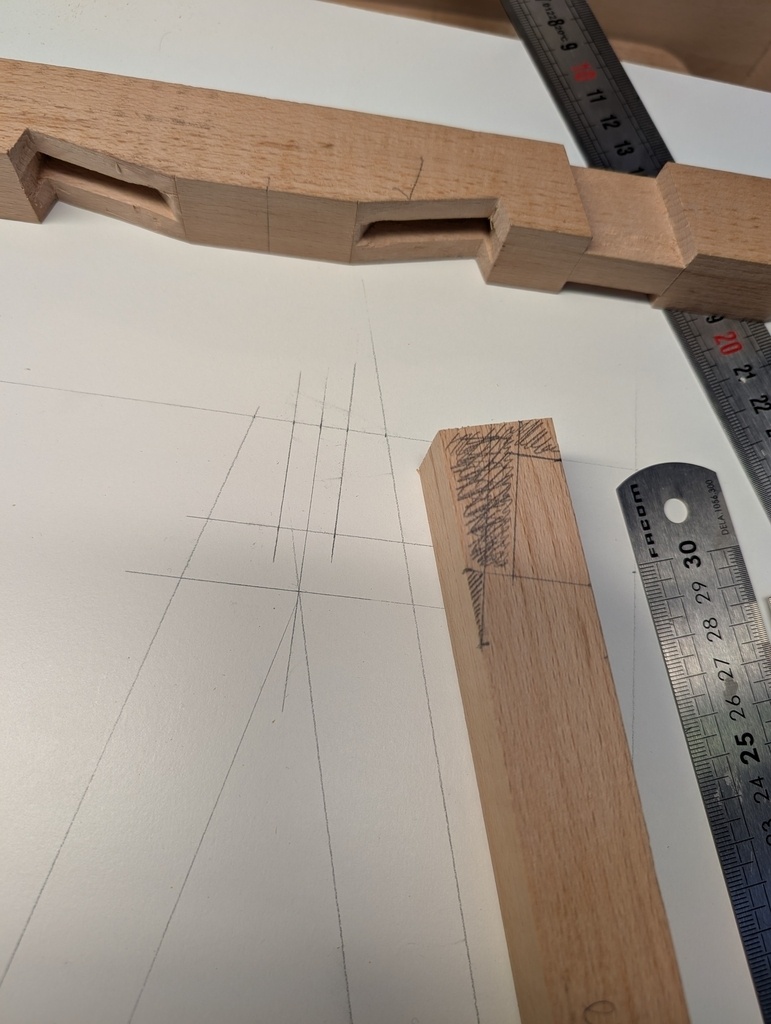

Je ne garanti pas que c'est soit l'épure la plus académique qui soit, mais cela me permet d'avoir toutes les cotes nécessaires au rembarrement sur mon tasseau de hêtre.

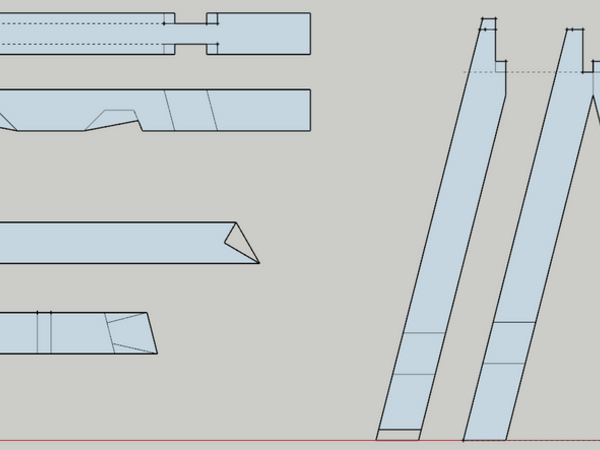

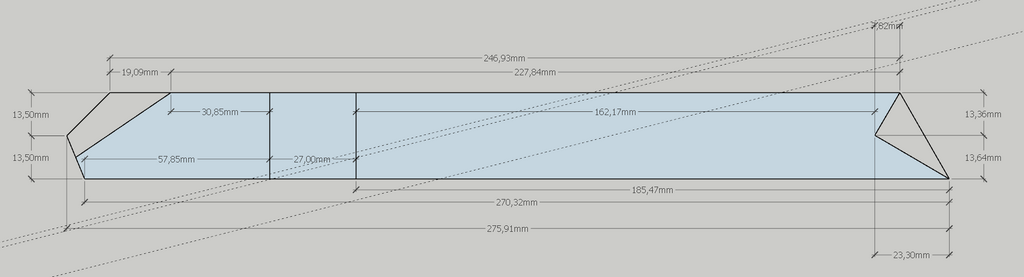

Pour finir, j'ai fait des copiés-collés de mes pièces pour impression.

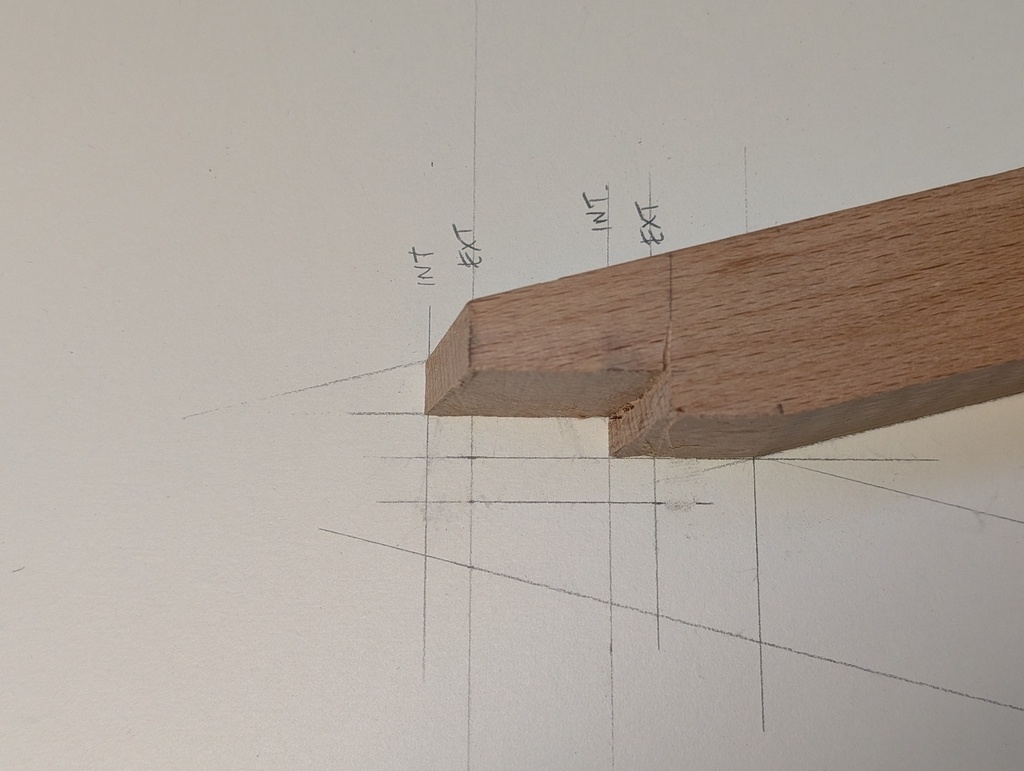

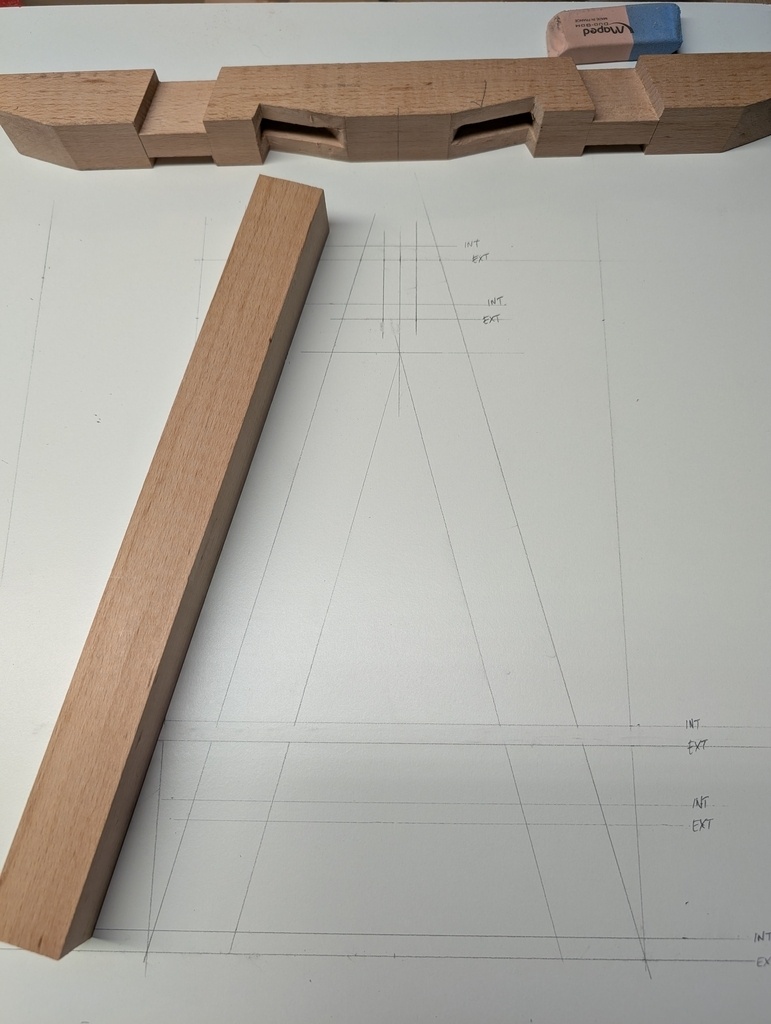

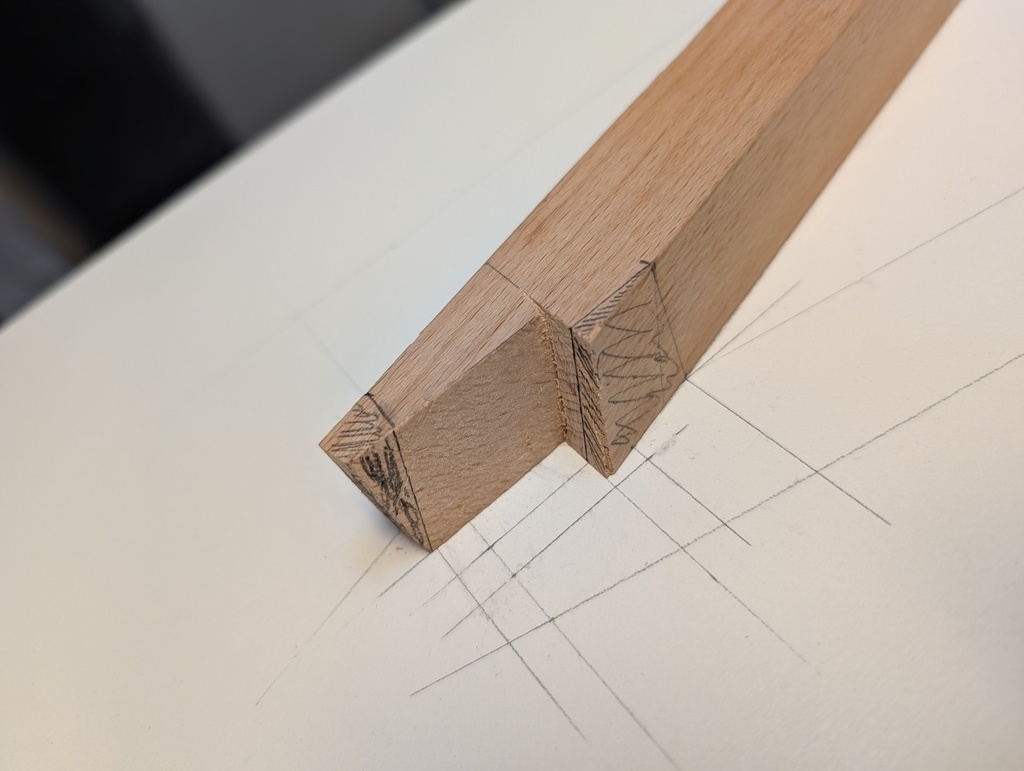

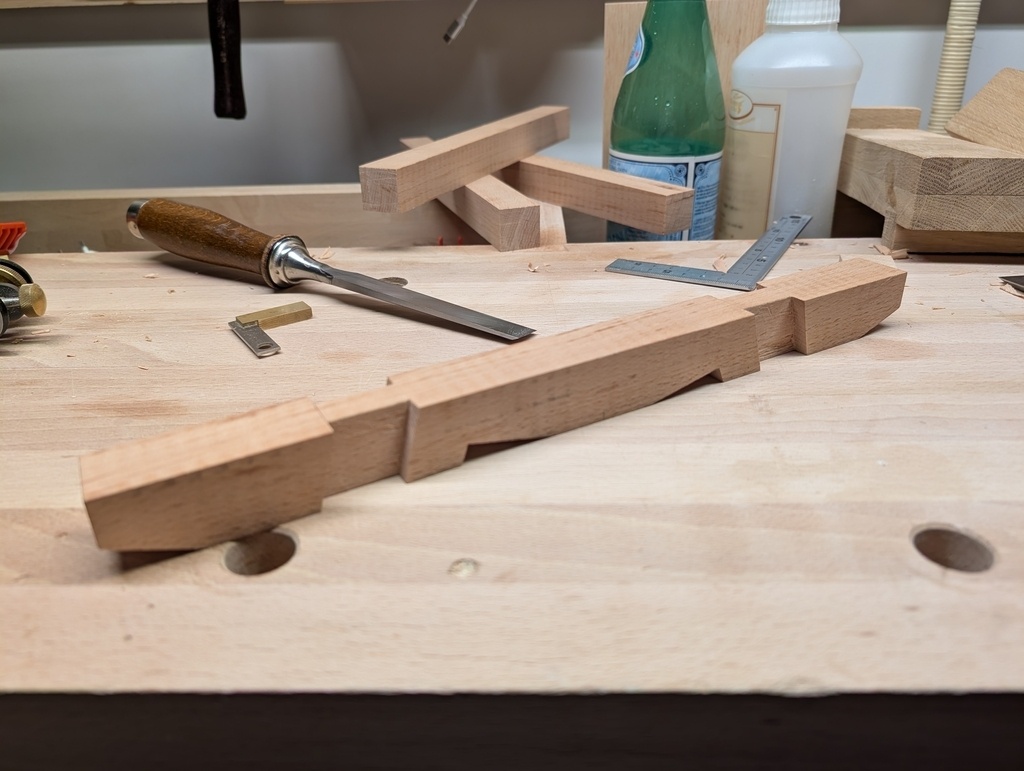

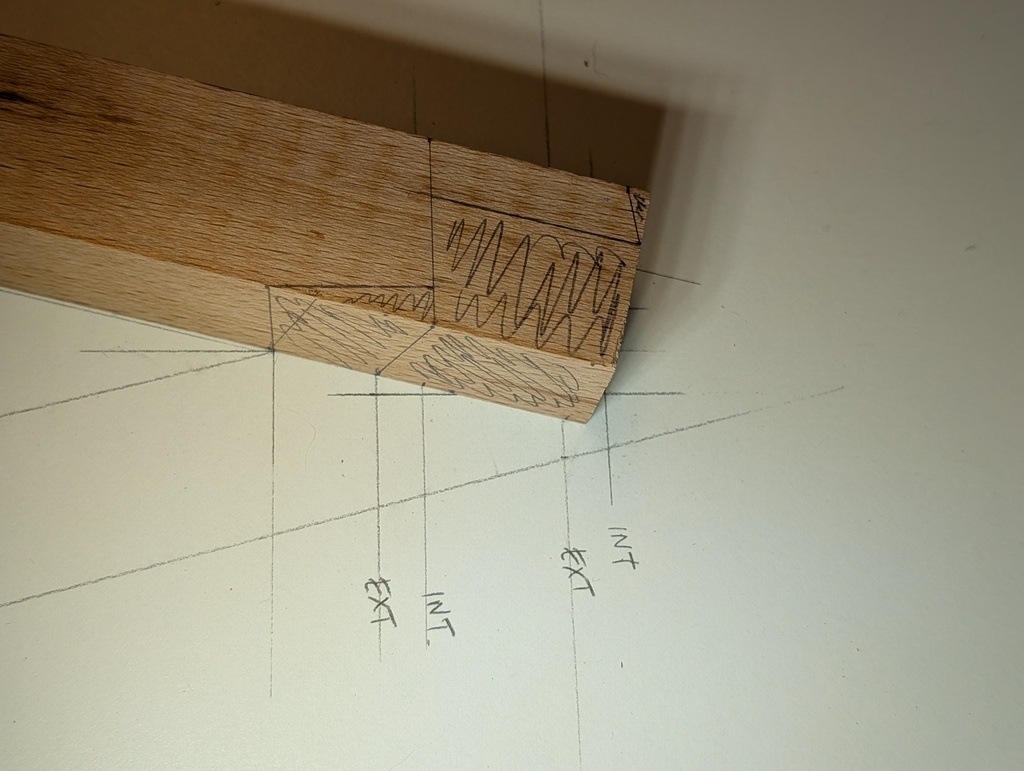

Prochaine étape, je passe au travail du bois.
