Hello,
J'ai une imprimante A4 qui nécessite un gros centimètre de marge sur les côtés (2cm en bas de page).
Je souhaite imprimer à l'échèle 1 l'épure de mon tréteau afin de reporter les mesures directement sur mes pièces de bois sans faire de mesures.
La pièce du haut de mon tréteau fait 340 mm de long, donc ça dépasse de la page.
Comment me proposez vous de procéder pour la découper pour l'imprimer sur 2 feuilles que je vais ensuite re assembler ensemble ?

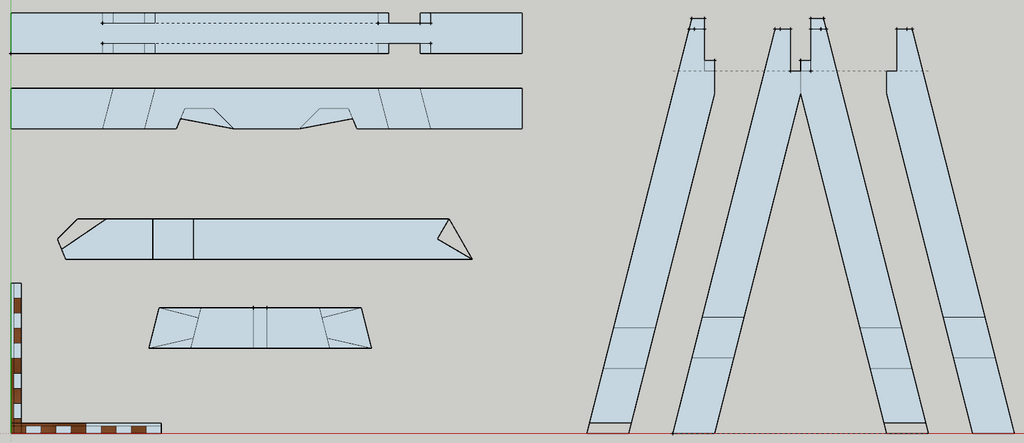

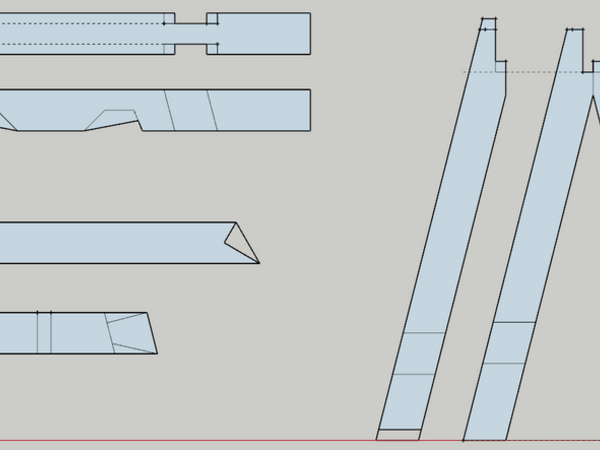

J'ai mis à jour dans la section plan le fichier 'plan tréteau 27mm.skp' que je dois imprimer...
6 réponses
Réponse peut être un peu bête mais pourquoi ne pas tourner la pièce (de 30 à 40 degrés) pour qu’elle s’imprime dans la diagonale de la page ?
Ça, c'est vachement malin. 20/20 !!! Je vais faire ça, mais actuellement, j'ai un problème de réglage des paramètres d'impression.
Il est également tout à faire possible, à partir de ton beau plan "numérique", de redessiner sur des bouts de papier l'ensemble des pièces, avec un bout de crayon...
Simple, rapide, et ne nécessitant pas de réflexion compliquée... Même pas besoin de perdre du temps à poser la question sur le net ou de te faire des noeuds au cerveau pour savoir comment utiliser ta belle machine... Si tu l'avais fait dès le début, tu serais déjà en train d'assembler ton tréteau...
Le bricoloux effaré par l'incapacité des gens de ce monde moderne à faire des choses sans leurs "machines"...
Kilago A noter que sur de petites pièces, reporter les dimensions en imprimant du papier ne sera pas très précis. Le papier va bouger, se tordre, se déformer, surtout si tu le colles... Les angles ne seront pas précis du tout.
Tu ferais mieux de reporter les dimensions de ton plan directement sur les pièces de bois.
Conseil d'ami qui a déjà essayé ce que tu veux faire et s'est planté...
Kilago A noter également qu'en prenant des bout de bois avec des sections à angles droits, tu vas avoir des pieds "rentrants"...
En fait, les pieds forment une pyramide, et sur une pyramide, les angles des arrêtes ne sont pas à angle droit. Cela s'appelle l'angle dièdre. En fait, sur une vraie charpente, les chevrons ont une section qui n'est pas à angle droit.
Renseignes toi sur les notions de l'Art du Trait. Il y a un très bon pas à pas la dessus.
Tracer l'épure échelle 1 fait partie de l'exercice, cela demande de s'appliquer pour travailler sa précision, idem pour le rembarrement puis la taille.
Merci Kentaro pour tes réponses.
Je n'ai pas bien compris la 'boutade' sur l'utilisation des machines... Il y a toujours à apprendre, sur tous les sujets, y compris avec une imprimante ;-)
Mais je note ta remarque sur la précision et j'étais un peu arrivé à la même conclusion avant même de retourner à l'atelier pour couper le bois. Comme de surcroit, j'ai un soucis de réglage des paramètres d'impression, ça va sans doute se finir par report direct des mesures sans passer par l'impression.
Mais j'aimerai bien avoir l'impression quand même pour la photo finale du projet fini !
Et si tu as le temps de regarder mon pas à pas (qui est lié à cette question), tu verras que je suis en plein dans l'art du trait, que c'est même tout le but de mon projet.
Kilago J'ai vu ton pas à pas, et je pense que ce serait pas mal que tu lises avec attention le pas à pas de Sylvainlefrancontois dont j'ai donné le lien.
Merci pour le lien, et je l'ai lu, comme les autres tutos que l'on trouve sur le site. Je l'ai même en favori.
J'en déduis à ta formulation que tu as relevé dans mon exposé une erreur qui te fais croire que je ne l'ai pas lu. Tu pourrais préciser, ça me permettra de corriger et ça servira à tout le monde ?
Kilago Ben, c'est ce que j'ai dit plus haut, au sujet de la "pyramide" et de l'angle diedre pour la section des pieds...
Certes, mais j'ai pris le parti de garder des pieds de section carré et donc d'avoir un devers de pas sur le long pan. J'envisage dans un autre projet (peut être) de faire un 2eme tréteau avec des pieds corroyés au bon angle pour avoir des pieds sans devers ! A suivre.
Kilago Certes, mais si vous regardez bien le plan 3D, sur le haut des pieds, la partie restant après entaille est en biais, et il ne reste plus beaucoup de matière d'un coté.
Ce serait aussi bien si le reste de l'entaille était parallèle à la traverse horizontale. Et pour cela, il faut un pied de section non à angle droit, et donc, calculer l'angle diedre.
Mais bon, c'est un détail...
Tu as raison, mais ce n'est pas inesthétique non plus. Et c'est par contre beaucoup plus facile à faire.
Sur le modèle 3D que j'ai fait, il reste 1,7 mm au plus fin. C'est pourquoi j'ai modifié le design pour épaissir de 6,75mm au moment du tracé de l'épure.
Le modèle 3D de départ est une esquisse pour définir les proportions générale du tréteau. Le vrai projet est de faire l'épure, le rembarrement et la coupe !
L'application doit permettre de faire l'impression en plusieurs A4 que tu assemblera ensuite.
Si elle n'a pas cette fonction faire une impression PDF et d'après ce nouveau fichier une application Acrobat reader ou autre fera ce découpage.
Après recherche c'est parfaitement possible :
Pense à vérifier que ton imprimante te reproduit exactement les valeurs dessinées !
100 mm dessiné = 100 mm imprimé : si ce n'est pas le cas, ajuste les valeurs de zoom dans les paramètres d'impression .
C'est bien aussi de dessiner sur le plan trois repères en x y éloignés et mesurer ensuite après impression pour plus de précision.
Bonjour,
Normalement cela doit s'imprimer par défaut sur 2 pages si ton modèle est plus grand que du A4.
Il te restera plus qu'à découper et à assembler les 2 feuilles
Bjr, dans les paramètres d'impression de ton imprimante tu n'a pas la possibilité de diminuer tes marges?. Après sur certaines imprimantes tu as la possibilité au niveau des options d'impression de diviser ton image sur plusieurs feuilles, essaie de creuser par là. Il existe aussi des logiciels qui font ça très bien.
