JOZEFB

Transformateur 24V

Bonsoir,

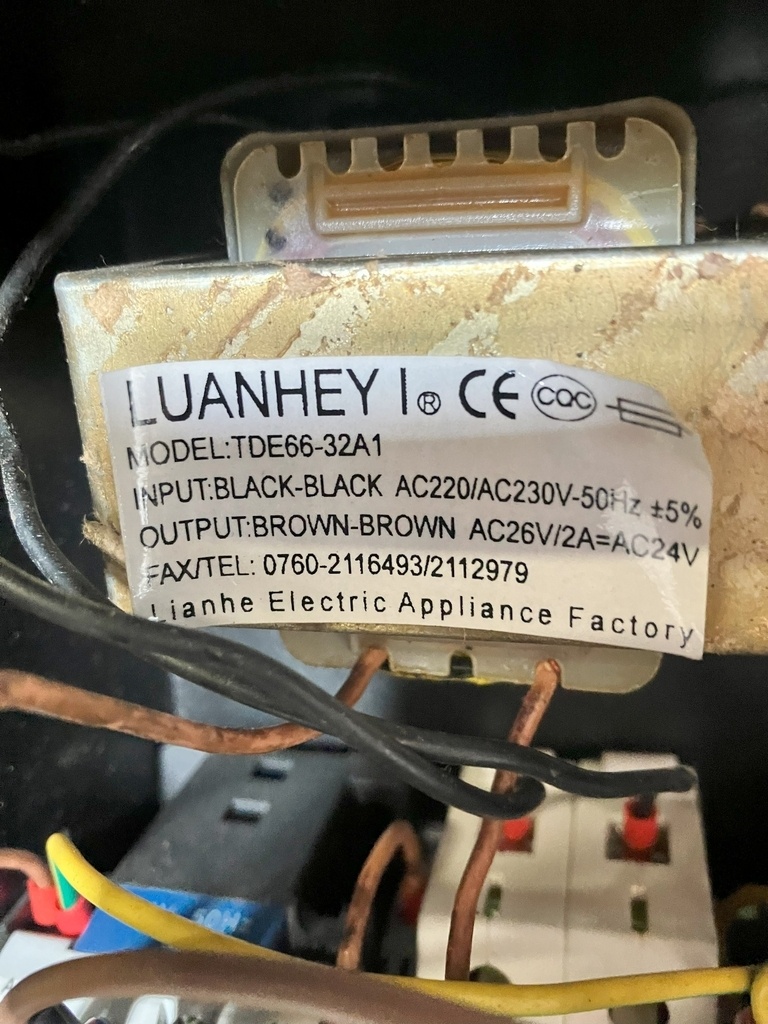

mon combiné est en panne, et je soupçonne le transformateur de court-circuiter. Je compte donc en racheter un mais je ne sait pas quel modèle acheter. Le problème étant que les seuls transfo que je trouve, s'utilise dans des système de sonnette Wifi...
Bref, de ce que je comprend, je dois avoir une tension de 220V en entrée et sortir du 24v pour le contacteur qui est derrière.
je ne sait pas si je fait bien donc si vous avez des connaissance en électricité je suis preneur pour quelques explications.

Merci😀

Connectez-vous pour ajouter un commentaire.
?

3 réponses

1
Calcaneus
( Modifié )

Bonjour,

Tu trouveras des transformateurs chez Conrad ou Radiospare par exemple.

Il faut faire attention de bien prendre un transformateur qui te fournit 24 VAC et non VdC et un qui puisse fournir 2A en sortie.

Par exemple Exemple de transfo

Comment sais tu que ton transfo est HS ? Tu as vérifié la tension en sortie avec un voltmètre (bien le régler sur une tension alternative)

Mis à jour
Clément CLARISSE

Petit rappel de physique:

Un transformateur fournit TOUJOURS de l'alternatif, si c'était du continu, ça s'appellerait un électro-aimant.

Quand un transformateur fournit du continu, c'est qu'il y a un circuit de redressement-lissage derrière, autrement, impossible de faire un abaissement de tension (notamment parce que les prises secteur fournissent elles-mêmes de l'alternatif, donc à moins d'opter pour des blocs d'alimentation à découpage, un transfo "simple" avec juste enroulements cuivre et noyau fer, ça n'a jamais et ne peut pas redresser du courant alternatif en courant continu seul...)

Connectez-vous pour ajouter un commentaire.
1
erredubois
( Modifié )

Bonsoir,

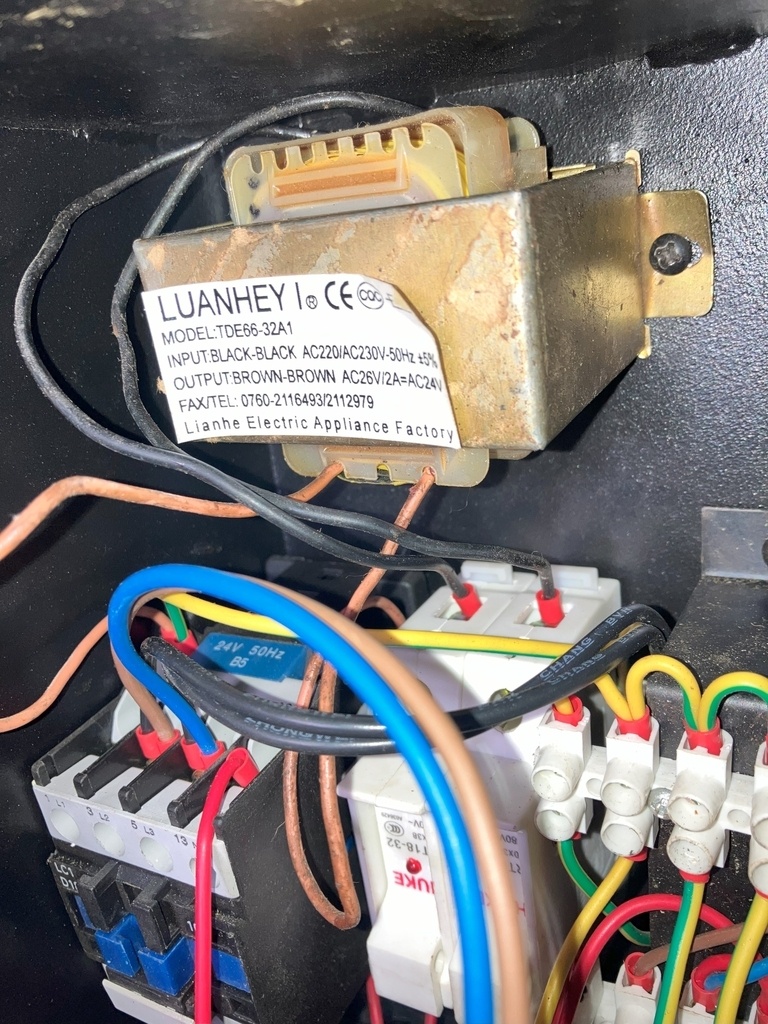

Pour savoir si c'est le transfo, il te fut un voltmètre. A l'entrée du transfo tu as 230V (le secteur). Je pense que c'est les fils noirs d'après les photos mais pas sûr, il faut suivre les fils depuis l'arrivée du secteur. Si pas de 230V, c'est un pb en amont (par ex des fusibles). Si tu as bien 230V à l'entrée, tu dois avoir 24V (alternatif toujours) à la sortie. Si non, alors c'est bien le transfo.

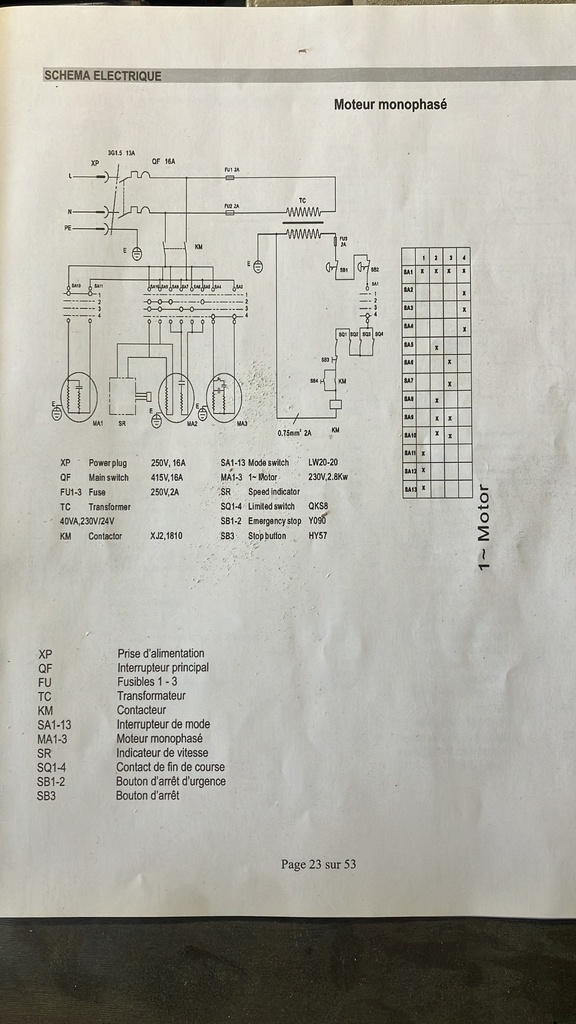

Dans le schéma, il est indiqué un transformateur 230V/24V 40VA, donc un modèle comme celui là devrait convenir : Transformateur 230V - 24V 40VA ref: MTSNP040230024

Mis à jour
Connectez-vous pour ajouter un commentaire.
0
dBPs

Un transfo qui grille c'est assez rare et en général cela se voit. Comme dit précédemment bien vérifier les fusibles et les connexions (cosses desserrées) en tout premier

Termite

Ca se voit et surtout cela se sent.....
