Baptiste33

Restauration Lurem C200 1985

Bonjour à tous,

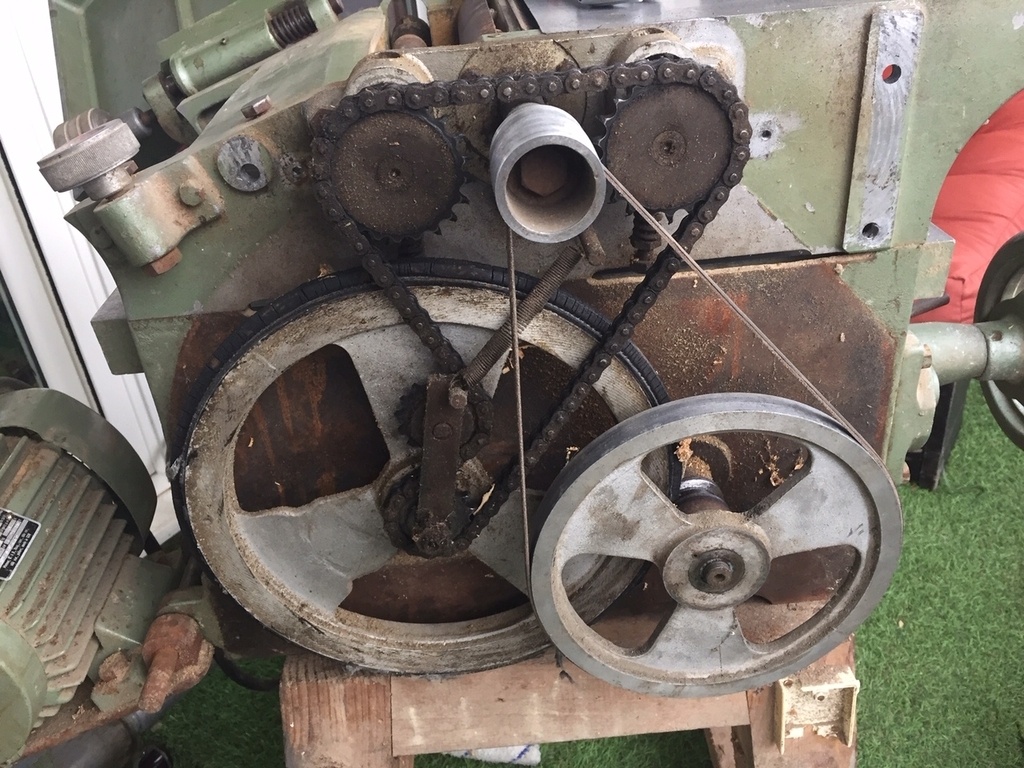

Je suis en train de restaurer une vieille Lurem C200 de 1985 et je me heurte à un problème.

Une "courroie" présente sur ma machine semble ne pas correspondre à celle du manuel. Voire être un système différent. Et elle est en piteux état et demande à être remplacée rapidement.

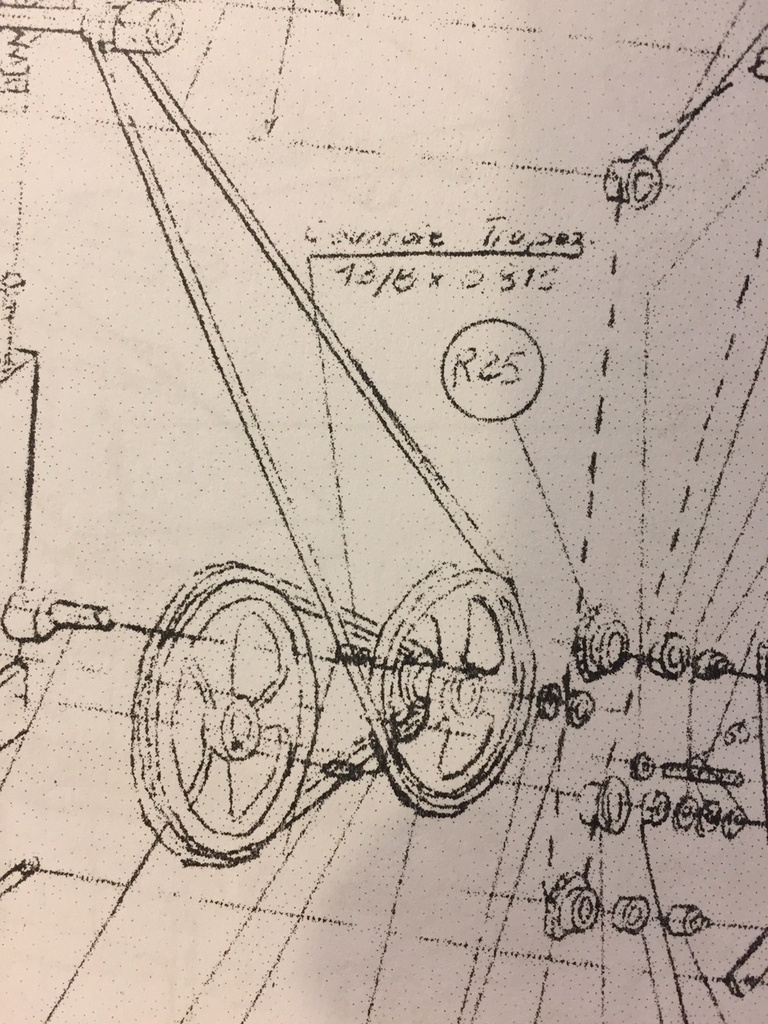

Il s'agit de la courroie qui entraine le rouleau de sortie de la raboteuse. Le manuel indique une référence de courroie que je ne parviens même pas à lire, encore moins à comprendre.

Et ma machine est équipée d'une sorte de courroie sans aucun jeu autour de la poulie, qui vient en contact avec un galet et fonctionne plutôt sur le principe d'un engrenage que d'une transmission par courroie.

Si quelqu'un était en mesure de m'aider avec ça, il m'enlèverait une belle épine du pied!

Par avance, merci!

Mis à jour
Connectez-vous pour ajouter un commentaire.
?

2 réponses

0
jean07

Hello,
En effet, ce n'est pas le même montage que sur le schéma.
Je ne serais pas étonné que ce soit un bricolage douteux...
Sur la mienne, la liaison entre les deux poulies est classique, une courroie trapézoïdale dans le bon sens.
Par contre le parcours de la chaine est différent !
Ce qui compte pour que les rouleaux tournent dans le bon sens.

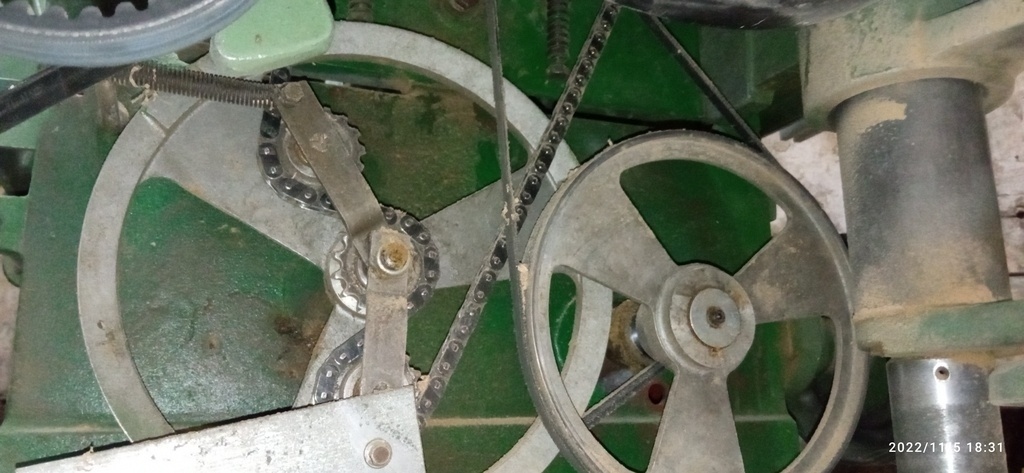

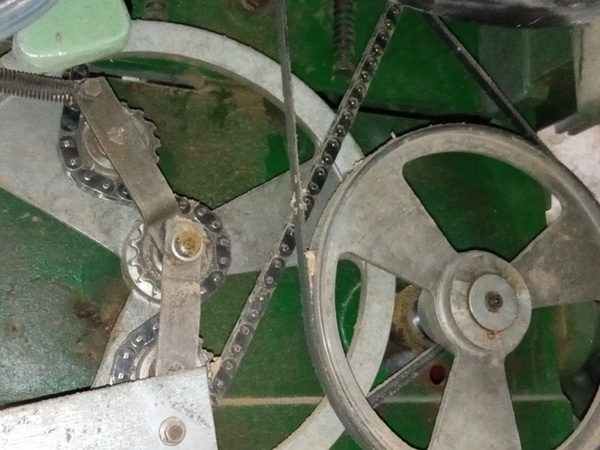

Regarde la photo ci-dessous, pour exemple

C200

Baptiste33
( Modifié )

Merci jean07 !

Pas impossible en effet!

Aurais-tu une photo avec le parcours complet de ta chaîne s’il te plaît?

Parce que si je me contente de remplacer ce machin par une courroie trapézoïdale, mes rouleau de rabo vont rejeter le bois...

Je te laisse un schéma dans mon commentaire juste dessous.

Baptiste33
( Modifié )

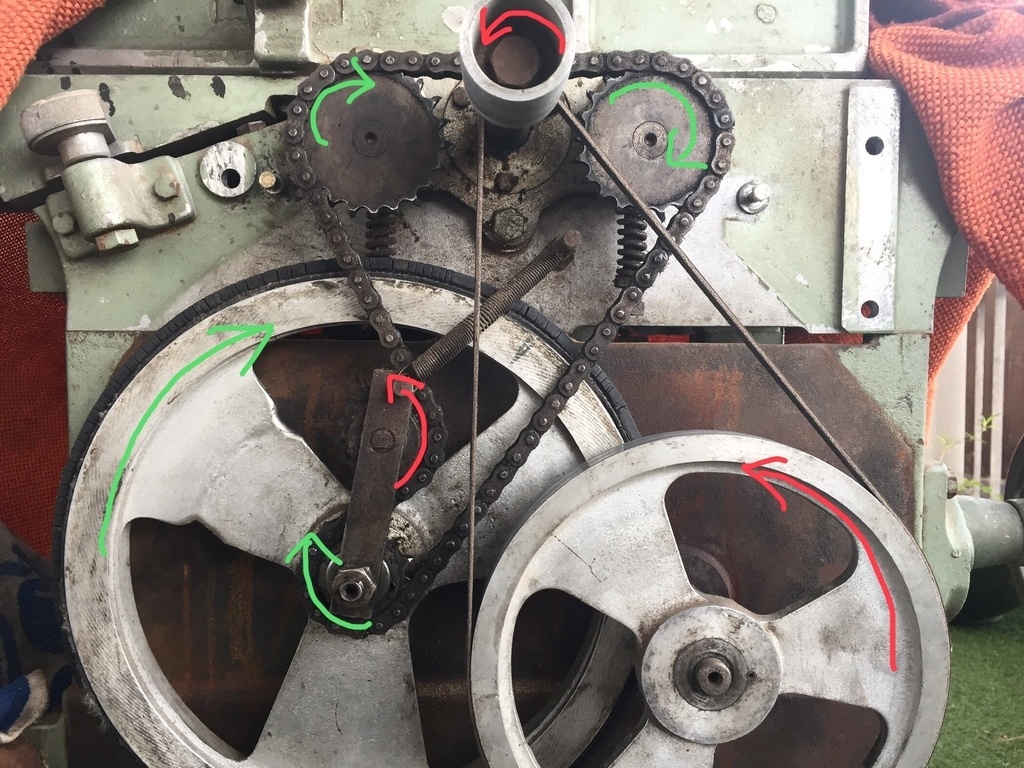

Voici comment ça fonctionne chez moi:

Baptiste33

En fait je me rends compte que ta grande poulie est montée sur le pignon du milieu. Chez moi, elle est montée sur le pignon du bas.

jean07
( Modifié )

La photo que j'ai donné vient d'un fil de conversation, j'ai noté le lien plus haut.
Pas moyen de faire des photos de ma machine, il faudrait l'ouvrir en deux 😉
Mais je te confirme que c'est le montage qui semble être de série.
La chaîne fait simplement le tour des rouleaux.
Bon courage

Baptiste33

Ok, entendu Jean, merci!

Connectez-vous pour ajouter un commentaire.
0
glaude

ce n'est pas une courroie mais un patin d'entrainement. Pas vraiment le même usage. ce patin touche en permanence et sert à entrainer les entraineurs. Il est rendu inopérant quand tu débrayes l'avancement de la raboteuse

Baptiste33
( Modifié )

Merci Glaude, sais-tu comment je peux me procurer un remplacement pour ce patin stp?

glaude

c'est le problème des pièces détachées lurem, il faut chercher sur le Net si une boite dispose encore de pièces. Sinon tu n'as plus qu'à recoller un caoutchouc de remplacement ou une courroie trapézoïdale à l'envers pourrait peut être faire l'affaire.
C'est juste une idée qui me traverse l'esprit , elle reste à vérifier coté faisabilité.

Baptiste33

Merci glaude !
