BoisTordu

Ressources fabrication trinqueballe

Bonjour à tous,
j'ai régulièrement besoin de déplacer des poutres sur mes chantiers, jamais des énormes trucs (genre 25x25 en 5m max) mais suffisant pour soit avoir besoin de bras supplémentaires ponctuellement (juste pour les déplacer) soit de recourir à des stratagèmes peu pratiques et chronophages pour ne pas me ruiner le dos.
Je vais donc me fabriquer un trinqueballe adapté à la charpente et pas trop encombrant pour pouvoir le manœuvrer facilement sur les chantiers et le ranger sans que ça n'occupe trop de place.
J'ai trouvé pas mal de photos, ventes, vidéos... sur les trinqueballes de débardage, utilisables avec chevaux ou tracteur, mais quasi rien sur des plus petits.
Est ce que parmi vous certains ont des ressources à me faire passer ou bien peut être en avez vous construit un vous même?

Merci d'avance!

Boisenformes

Il y en a pour quad sur youtube

Connectez-vous pour ajouter un commentaire.
?

6 réponses

0
CoB34
( Modifié )

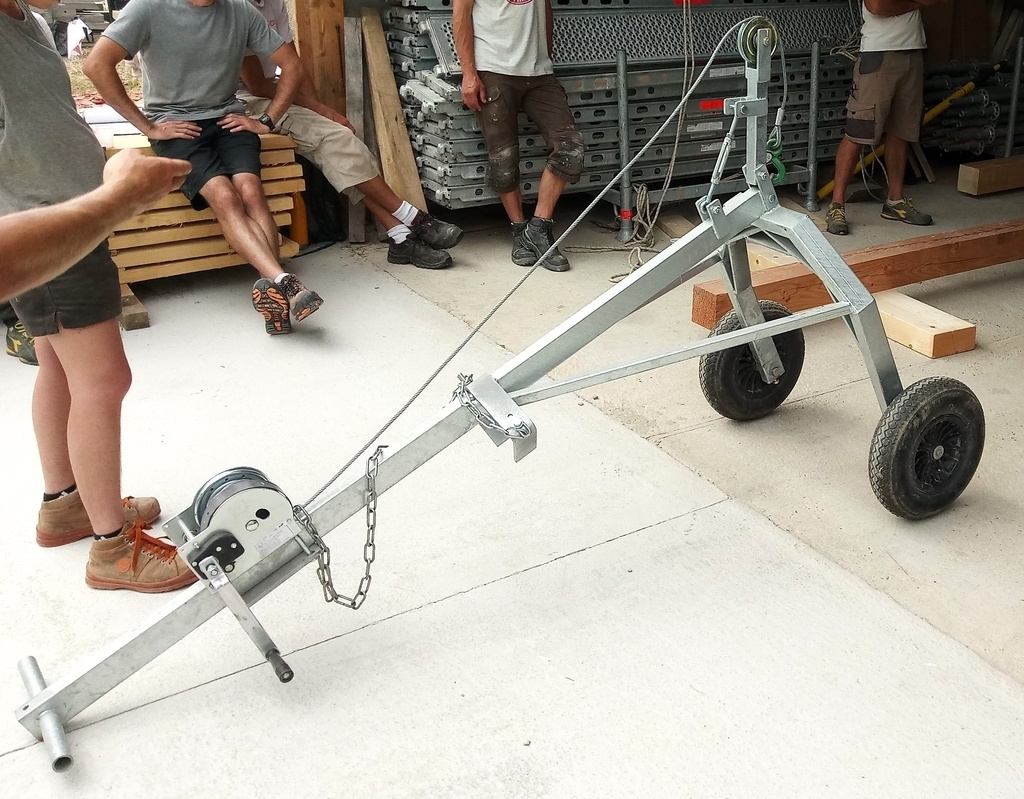

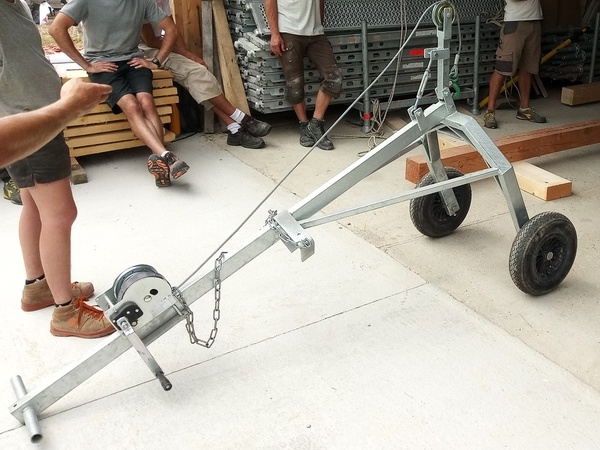

Je te fais suivre une photo du trinqueballe que j'ai pu utiliser, il est plus léger et compact que le mien, ça peut répondre a tes besoins. Celui-ci (de la photo) coûte un billet à 4 chiffres et n'est plus commercialisé il me semble. Il ne faut pas ce fier à son gabarit, il peut déplacer sans problème des bois de brin de 7m...

Sinon il y a des versions plus simple et économique à réaliser qui utilisent simplement la force du bras de levier pour soulever la charge. Une chaîne, corde ou même une sangle fera l'affaire du moment que l'anse et le bras s'ont renforcés.

Plus le diamètre des roues sera grand et meilleur sera le franchissement en terrain difficile. L'ajout d'un treuil offre d'avantage de possibilité ce qui le rendra plus polyvalent, mais ce n'est pas obligatoire.

Mis à jour
Boisenformes

Et roue gonflable encore mieux

BoisTordu

Merci pour les infos! 4 chiffres c'est quand même abusé pour ce truc, ils sont fous! Tu aurais une référence type a me faire passer pour les roues?

Connectez-vous pour ajouter un commentaire.
0
dBPs

Vu sur le net une version homemade avec un "armement" metalique de poteau EDF sur econologie

BoisTordu

Salut, effectivement c'est pas mal ça! Je n'y connais pas grand chose concernant les roues, que fait il chercher pour pouvoir les fixer que d'un côté comme la? C'est ça une roue a axe déporté ?

dBPs

Roue a axe deporte est une roue avec une disymetrie de l'axe c'est a dire que l'axe est plus pro-eminent d'un cote. Il faut bien choisir la charge supportable par chacune des roues

Connectez-vous pour ajouter un commentaire.
0
Malijaï

Nous on avait tout simplement percé le bois et inséré un axe avec des roues ... Voir ici le déroulement de la chose. Ça peut être plus simple (2 roues au lieu de 4) pour des distances plus courtes ou des terrains peu accidentés.
Par contre pas certaine qu'à la fin du processus il y ait toujours un ours qui se pointe ;)

BoisTordu
( Modifié )

Radicale comme méthode ! Pour du bois pas encore équarri et a longueur, je garde l'idée!

Malijaï

🤣

Connectez-vous pour ajouter un commentaire.
0
lamenuis

est ce qu'un chariot genre "déplace panneau" pourrait pas faire le job?
diable-manuten...ables-28284.htm
amazon.fr/Pann...é/dp/B0CGJ6T9ZT

BoisTordu

Salut, je ne connaissais pas! Par contre, par rapport au trinqueballe il faut soulever le bois pour mettre le chariot dessous, c'est pas non plus un effort démesuré mais c'est un peu moins pratique.
Et les tarifs...ouch! Mais c'est facile à fabriquer sois même!
Merci!

Connectez-vous pour ajouter un commentaire.
0
seric

Bonjour,

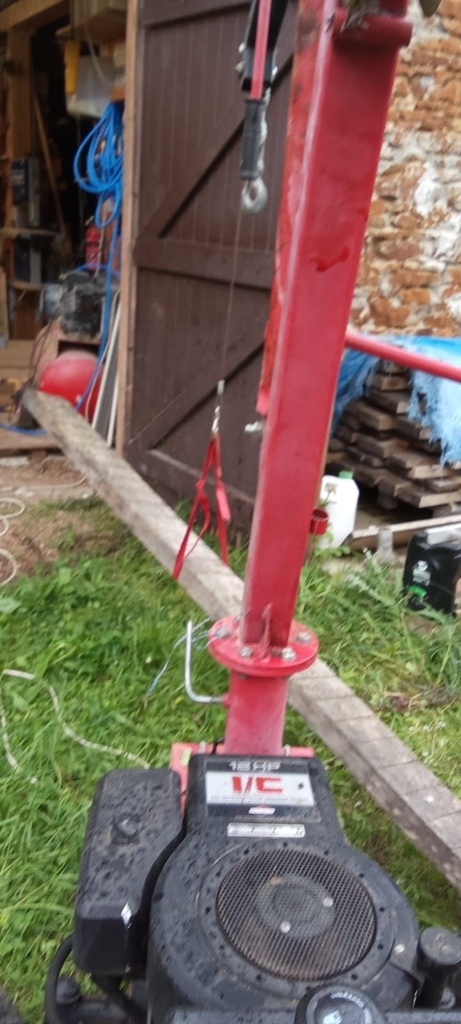

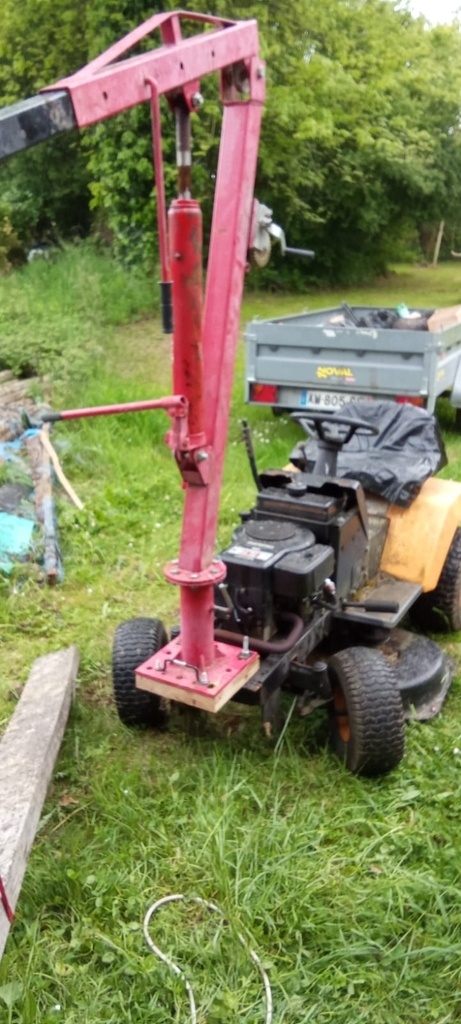

en utilisant un "palan pour pick-up", je peux déplacer mes bouts trop lourds.
si ca peut aider
eric

BoisTordu

Bonjour, merci pour l'astuce, je n'avais pas pensé à ça. A priori je reste plus sur le principe du trinqueballe mais je garde ça dans un coin de la tête!

Connectez-vous pour ajouter un commentaire.
0
Timothée Delay

j'en ai vu passer un par ici il n'y a pas longtemps...

petit trinqueballe

BoisTordu

Merci, il me semblait bien en avoir vu passé un par ici mais je n'arrivais pas à le retrouver !

CoB34

Timothée Delay merci pour la réf'😉.

BoisTordu
Salut, si tu es patient, j'ai quelques photos pour illustrer la fabrication de mon trinqueballe avec les retours d'expériences qui vont avec. Je compte publier un pas à pas pour partager tout ça.
