Bonjour à tous,
Recemment j'ai posé des questions sur vos idées et avis pour acheter une machine à bois ancienne.
J'ai me trouvé et acheté une, une Pierre Benite. Rabo/degau, scie circulaire, mortaisseuse et toupie.
Dans ce poste je voudrais vous presenter ce machine. et posé déjà quelques questions.
Avant tout je liste mes questions ici.
- Comment mettre la courroie du toupie
- Quelle vis et "capot" pour la toupie?
- à quoi servent tous les differentes fers pour la toupie (voir le pdf)?
- à quoi sert le roulement (voir le pdf)?
- Comment trouvé la bonne cle pour desserer les fers du rabo?
- Comment trouvé la bonne cle pour desserer le tete du mortaisseuse
- Ou on peut trouver les courroies plat et trapezoide pour les remplacer?
- Ou on peut trouvé des nouveau fers rabo (voir le pdf pour leurs tailles)?
- Comment/ou trouvé une presse pour la toupie? Des idées?

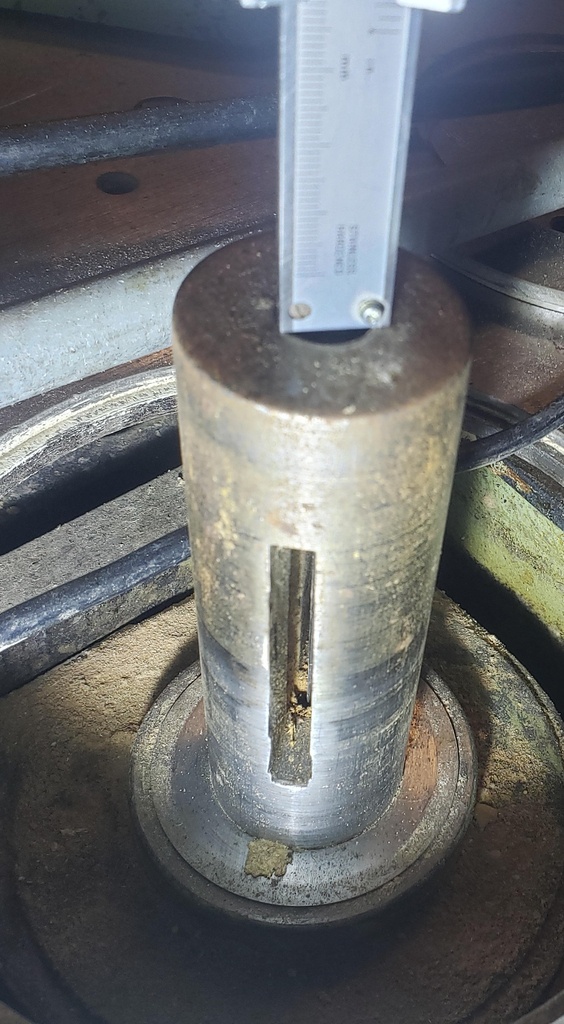

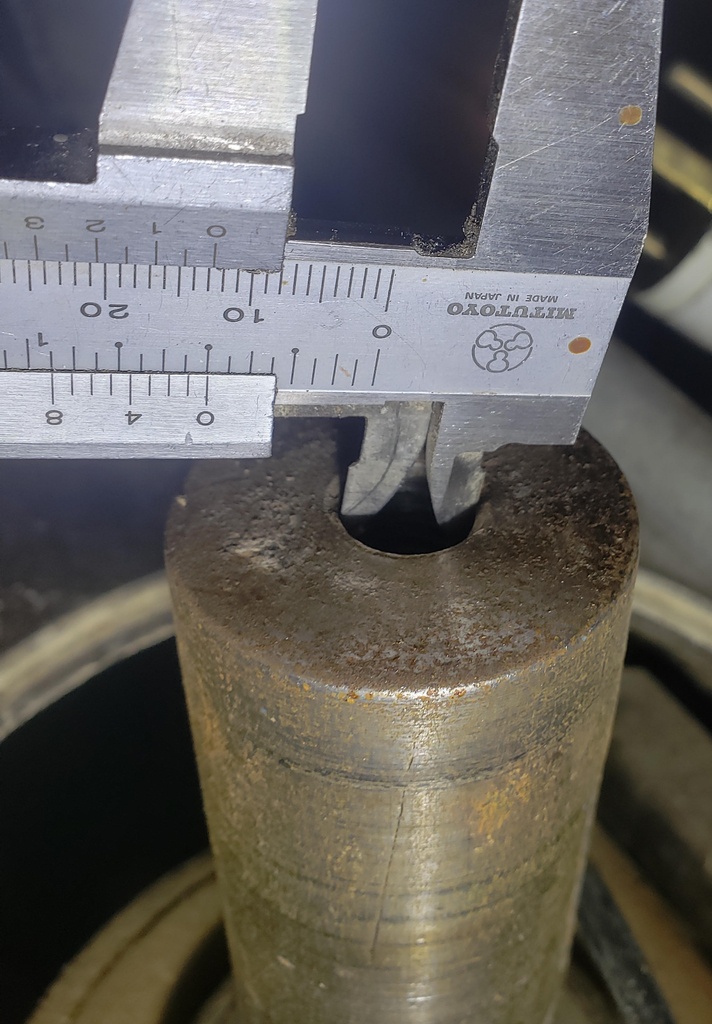

En finale je me rendu compte que dans le pdf vous voyez une taille de arbre du toupie mesuré à 43,95mm??!!. Eh beh c'est quoi une arbre 40 ou 50 mm (qui sont les tailles standard que j'ai compris). Perdu maintenant:( Demain je vais rémesurer pour verifier que je n'ai me pas trompé et ca doit etre 49,95mm (quie semble plus logique)!

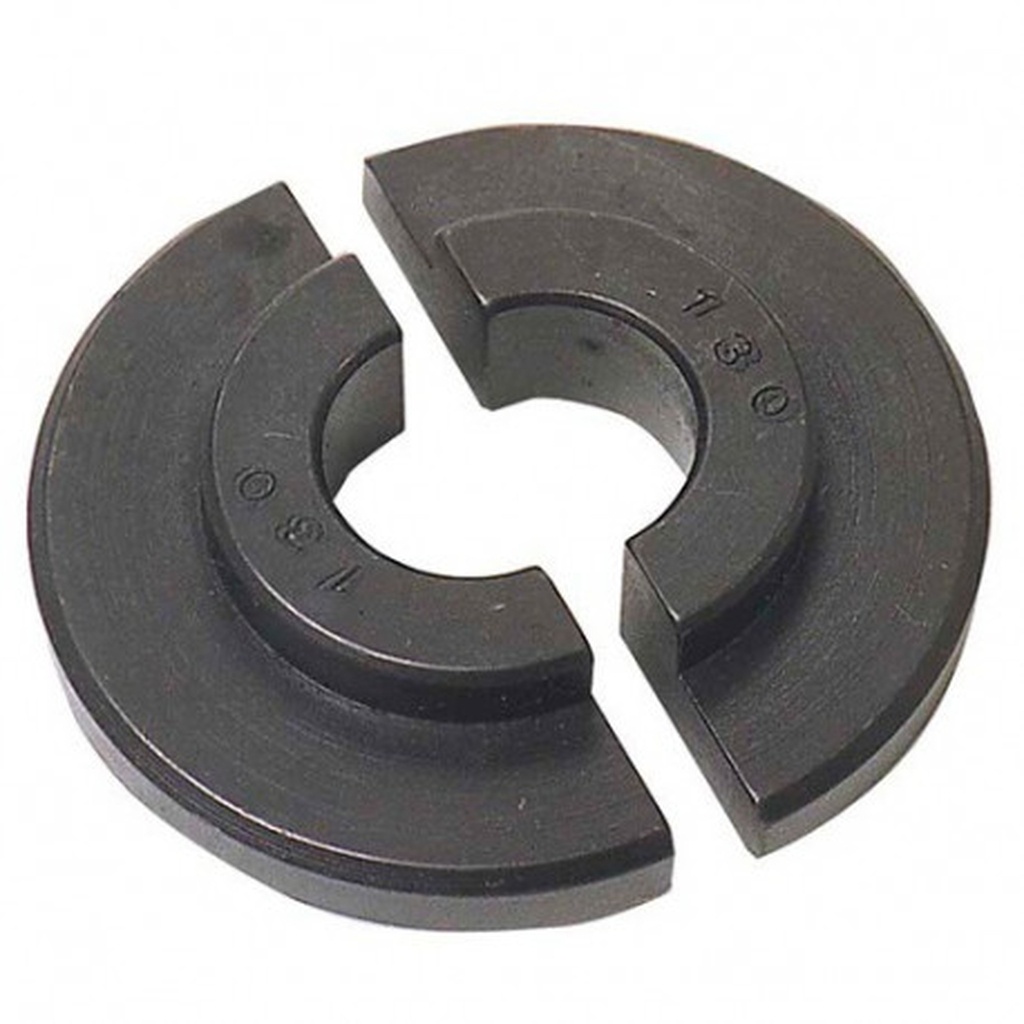

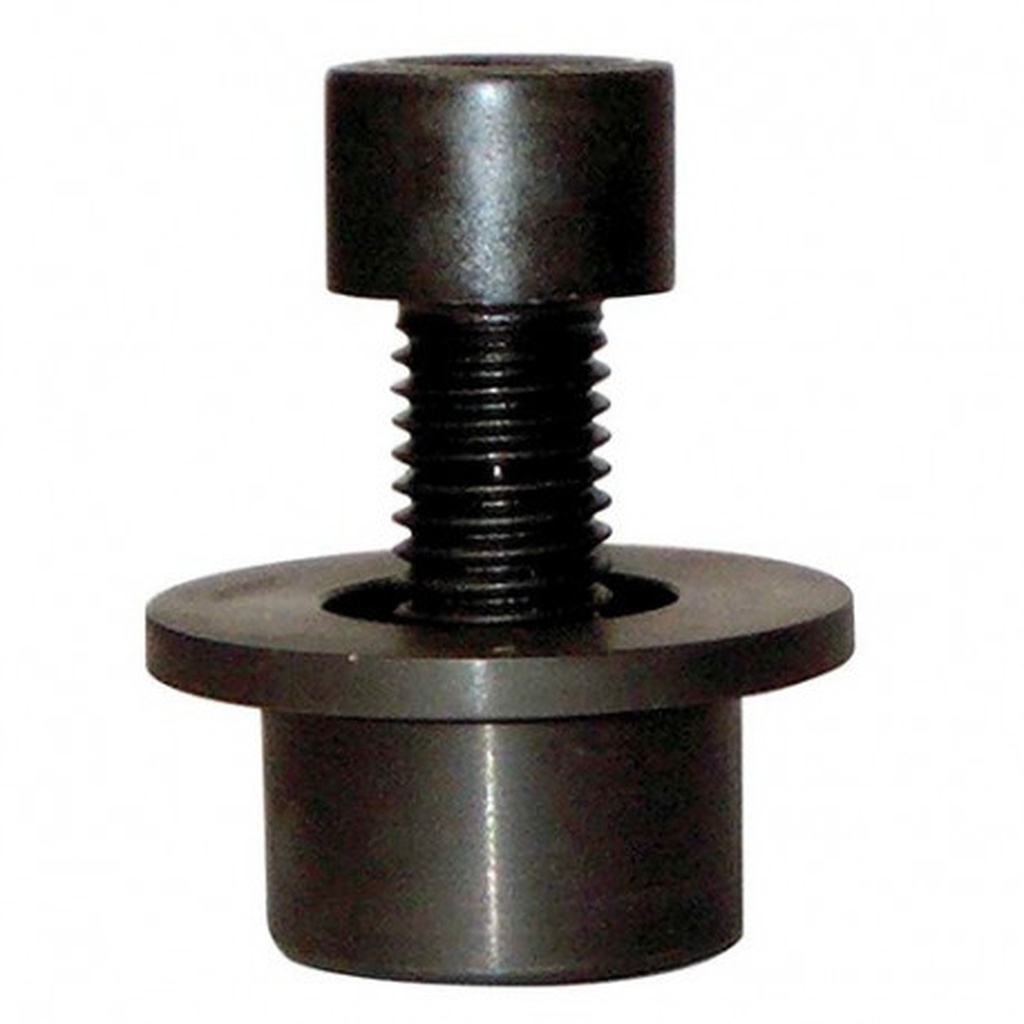

J'ai juste régarde sur internet pour la "fermeture" l'arbre. Les photos j'ai ajouté quelle systeme vous pensez serve le mieux?
J'espere de n'ai pas oublie une question mais dans tous les cas ça presse pas parce que il y a de boulot à faire avant de me servir de ce machine.
Si ils vous manquent des images n'hesitez pas de me demander.
Les meilleurs voeux déjà pour 2024.

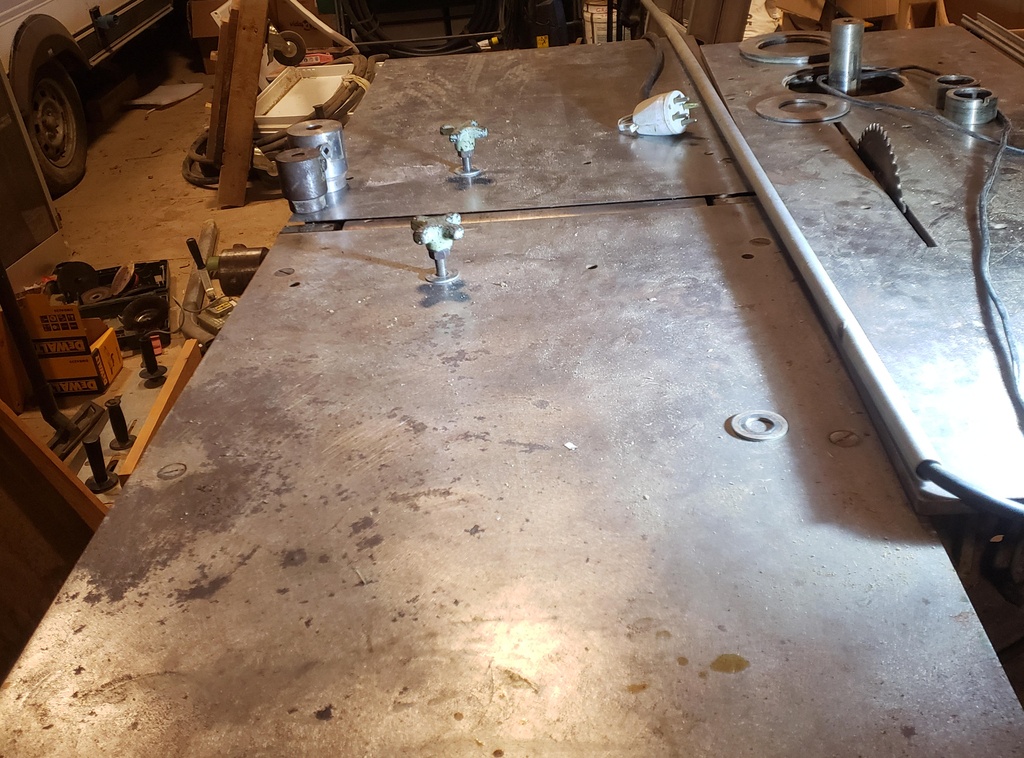

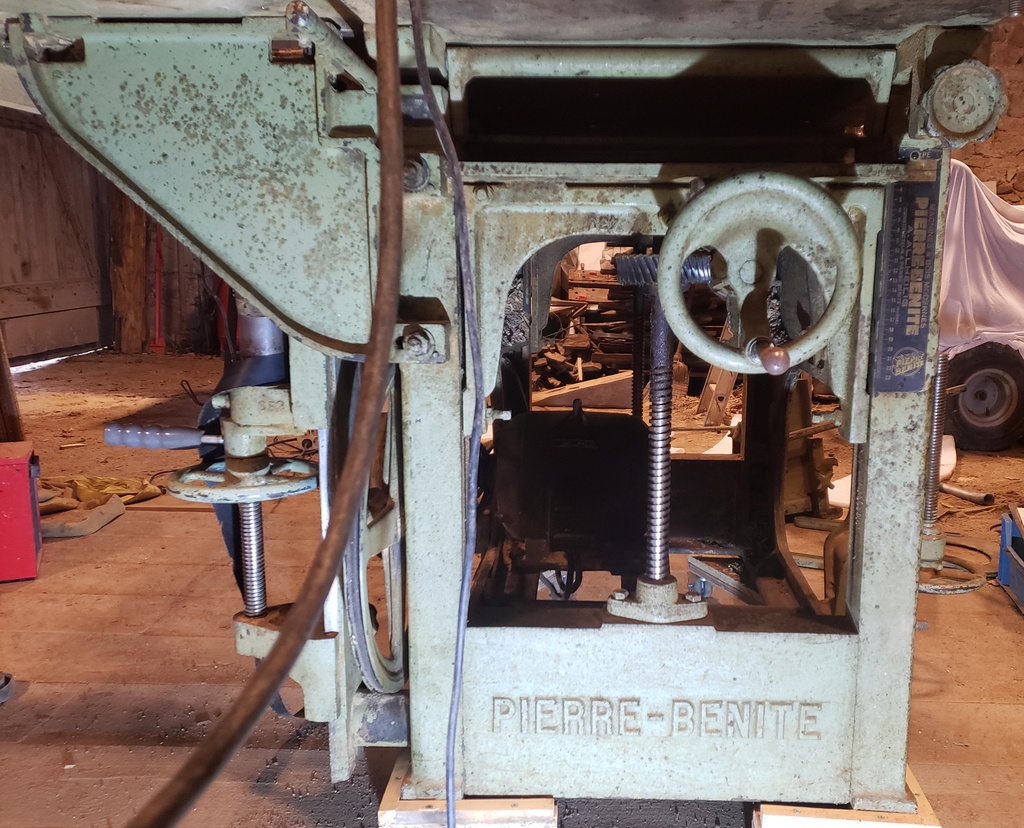

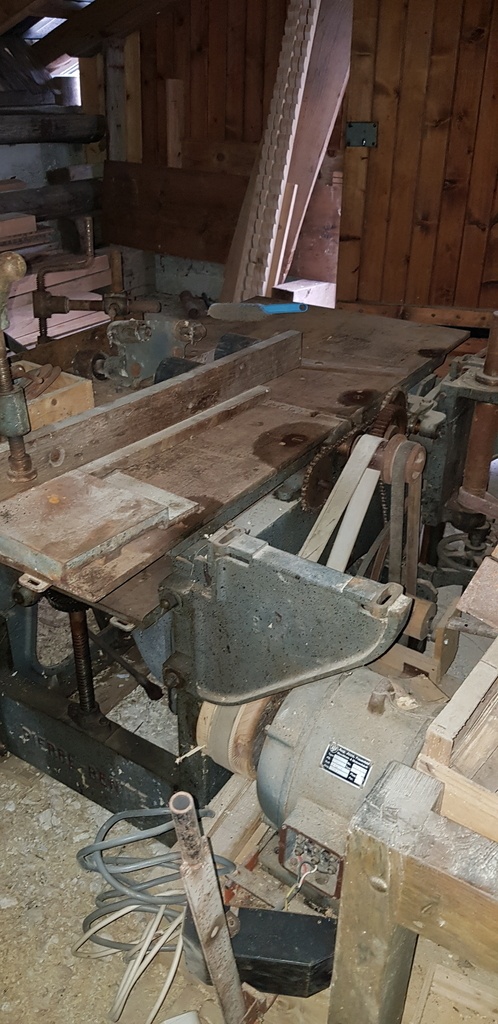

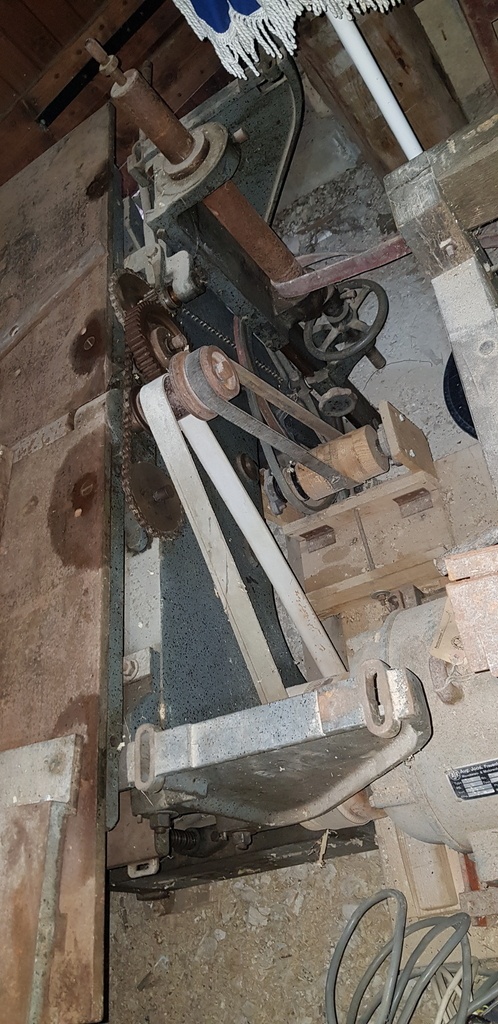

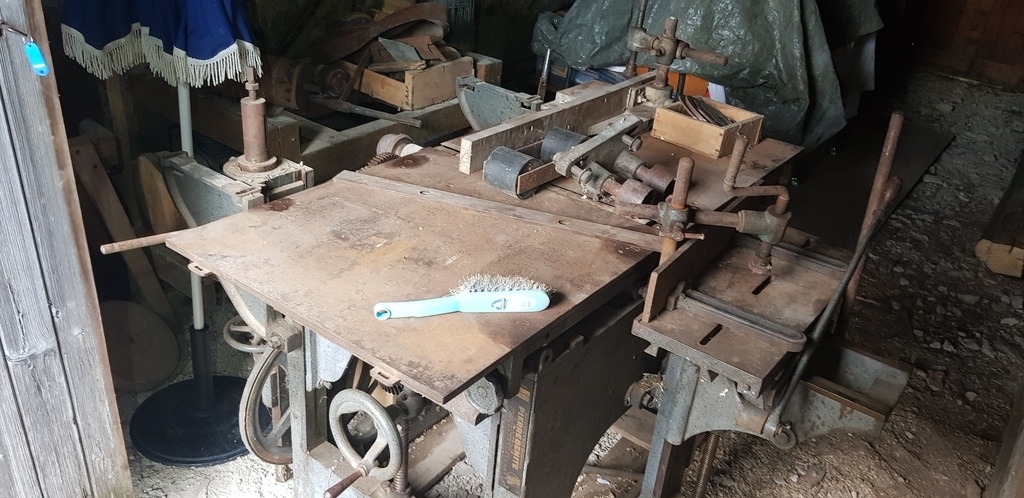

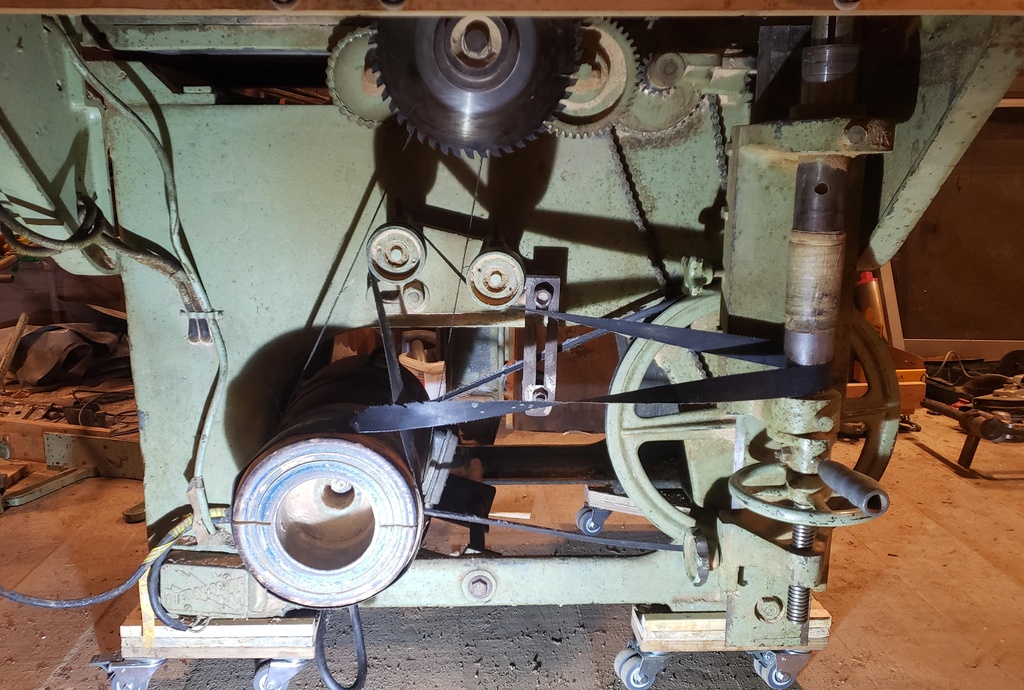

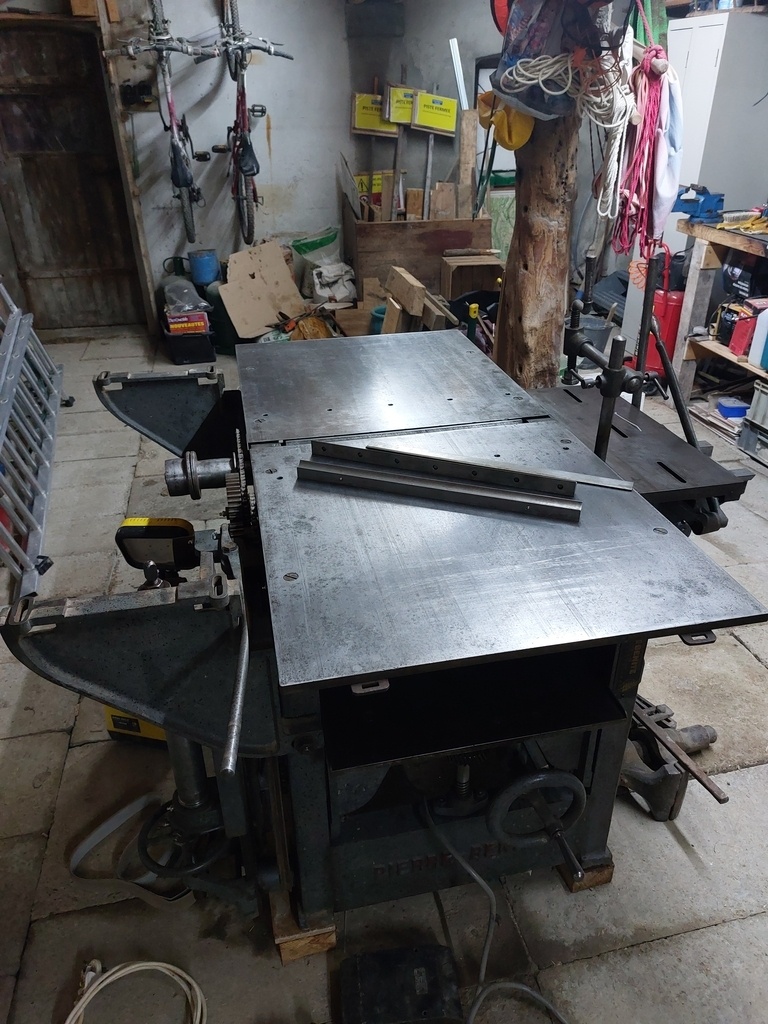

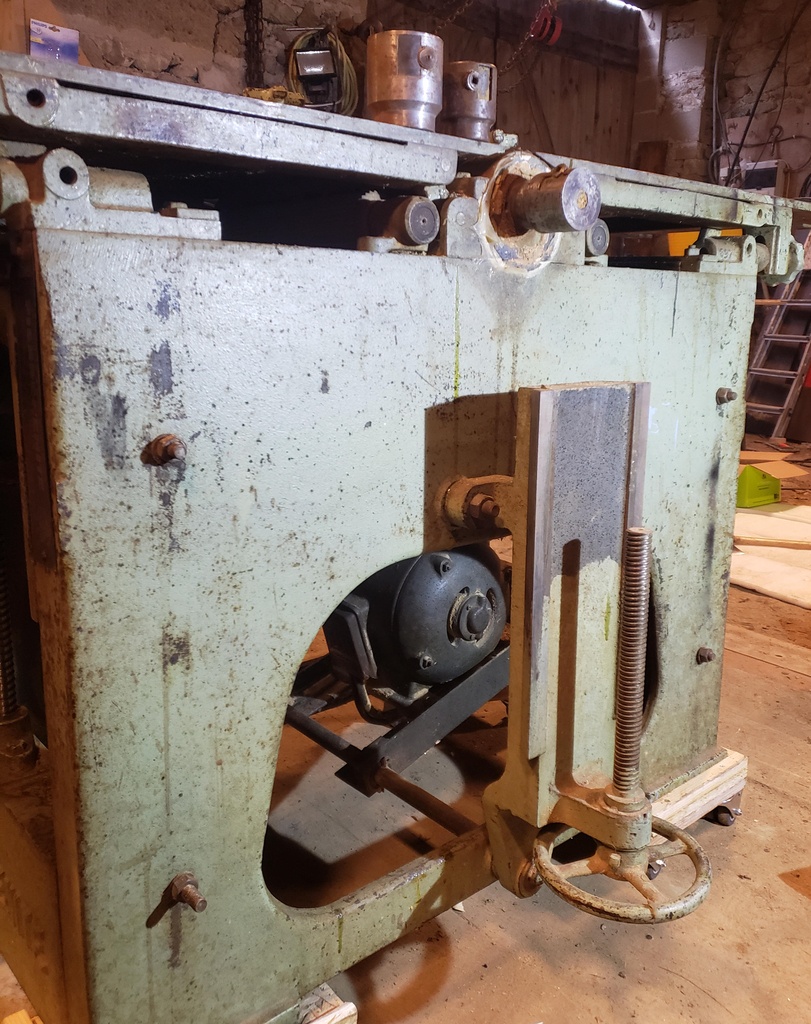

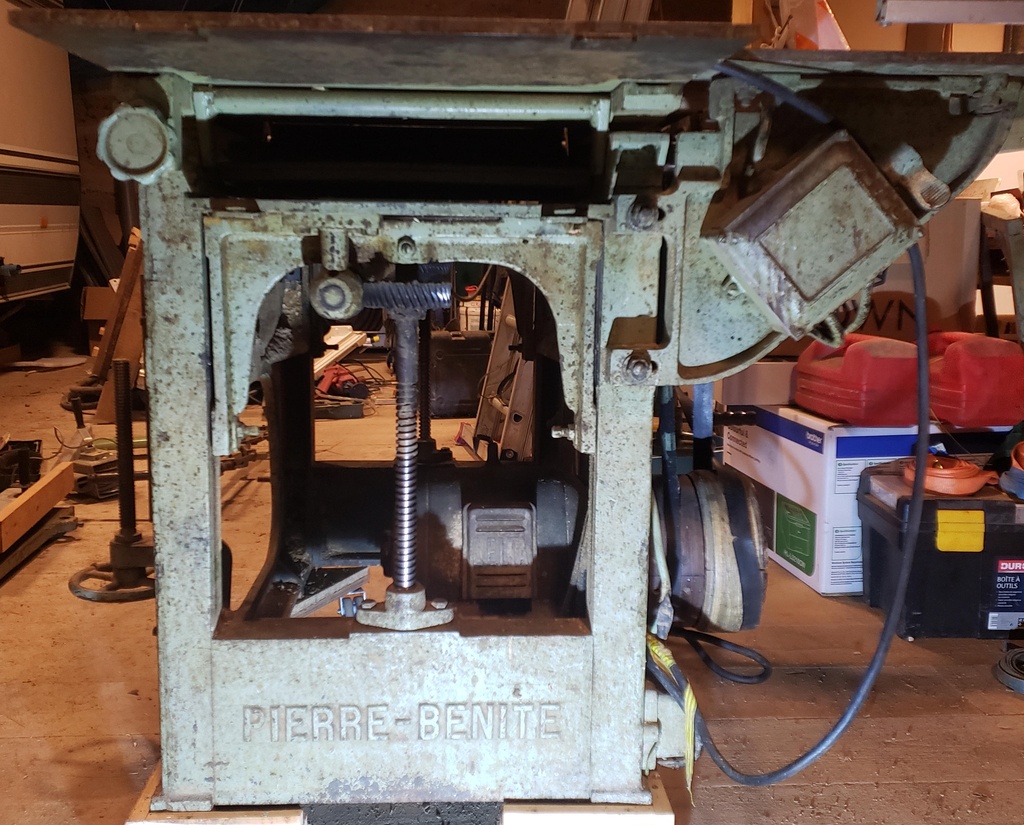

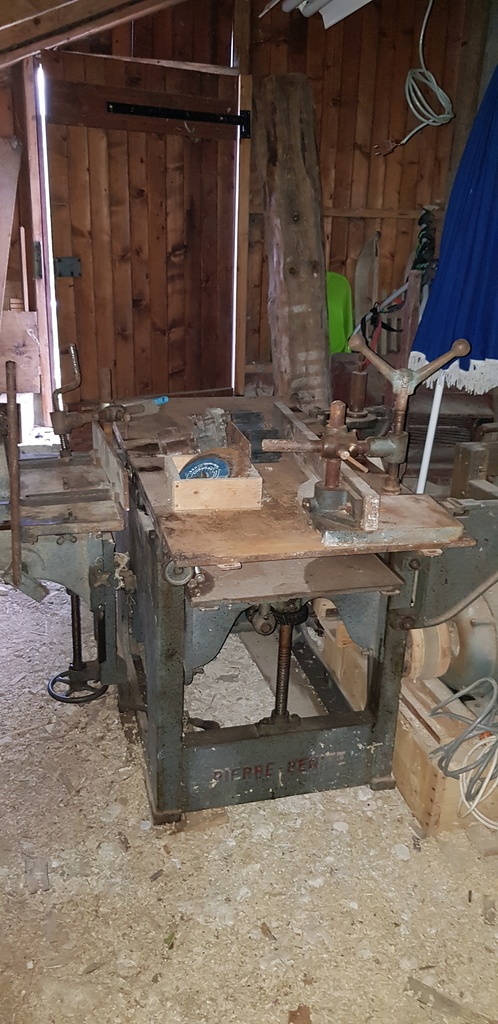

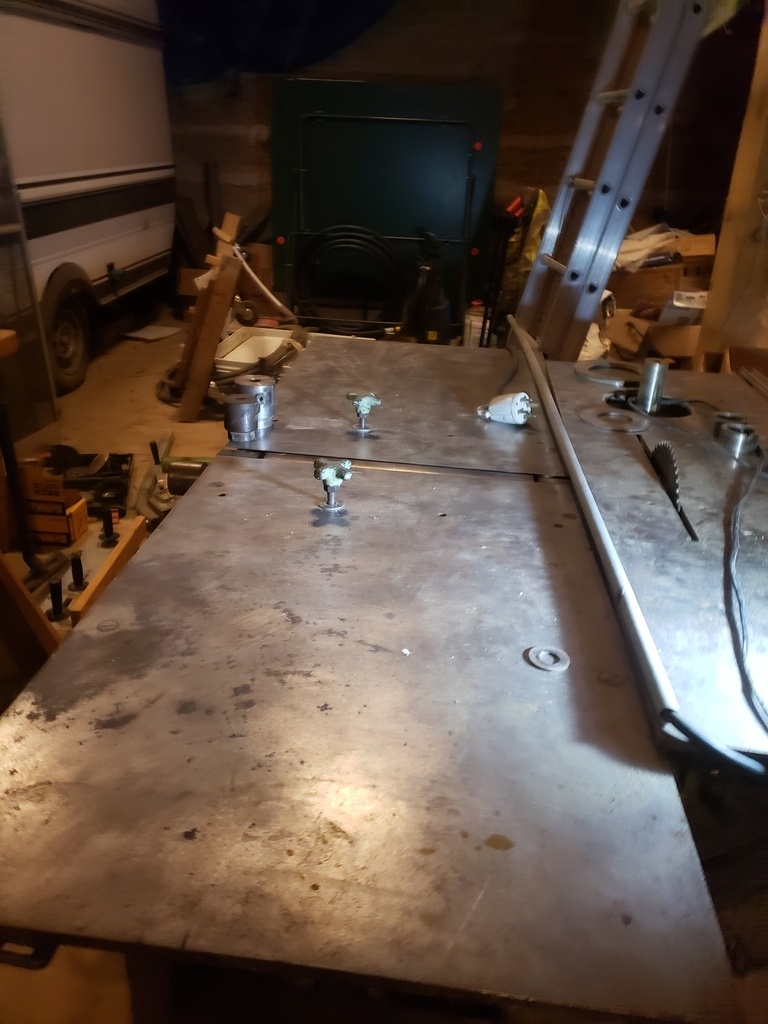

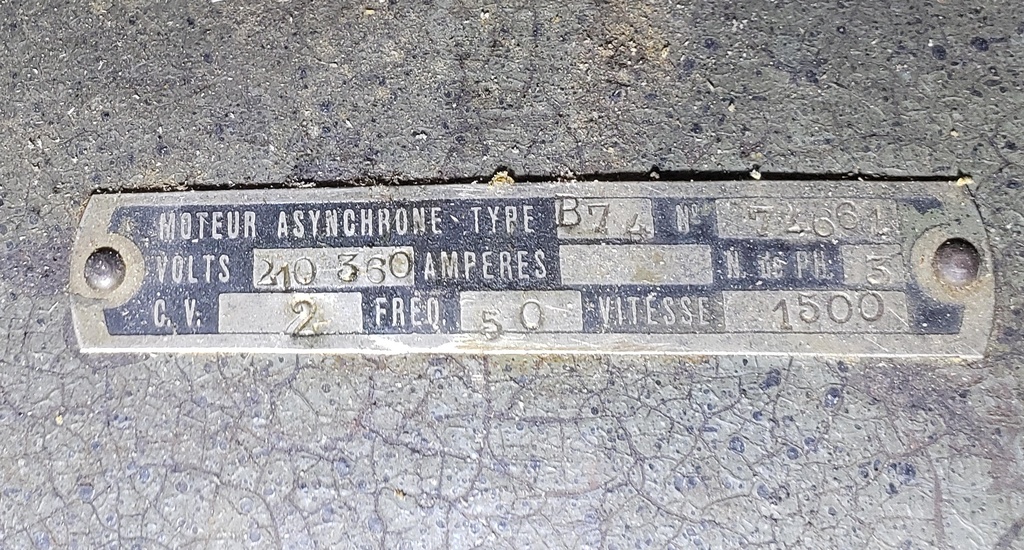

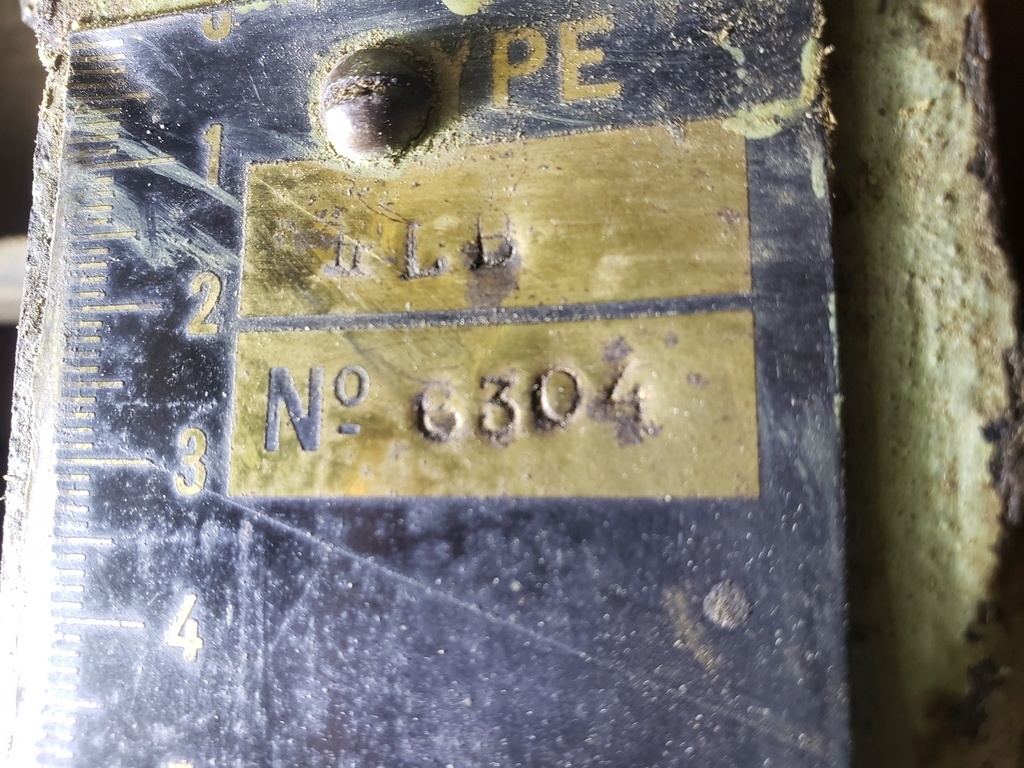

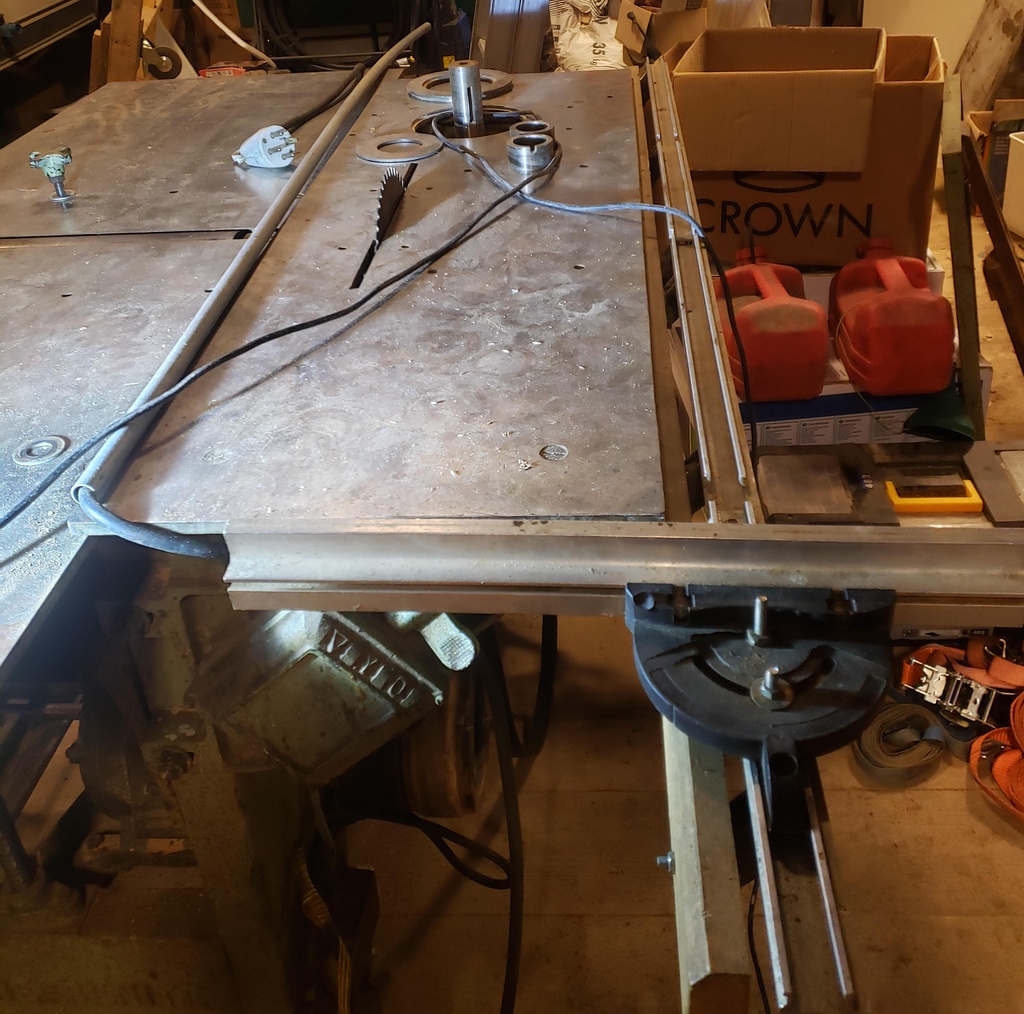

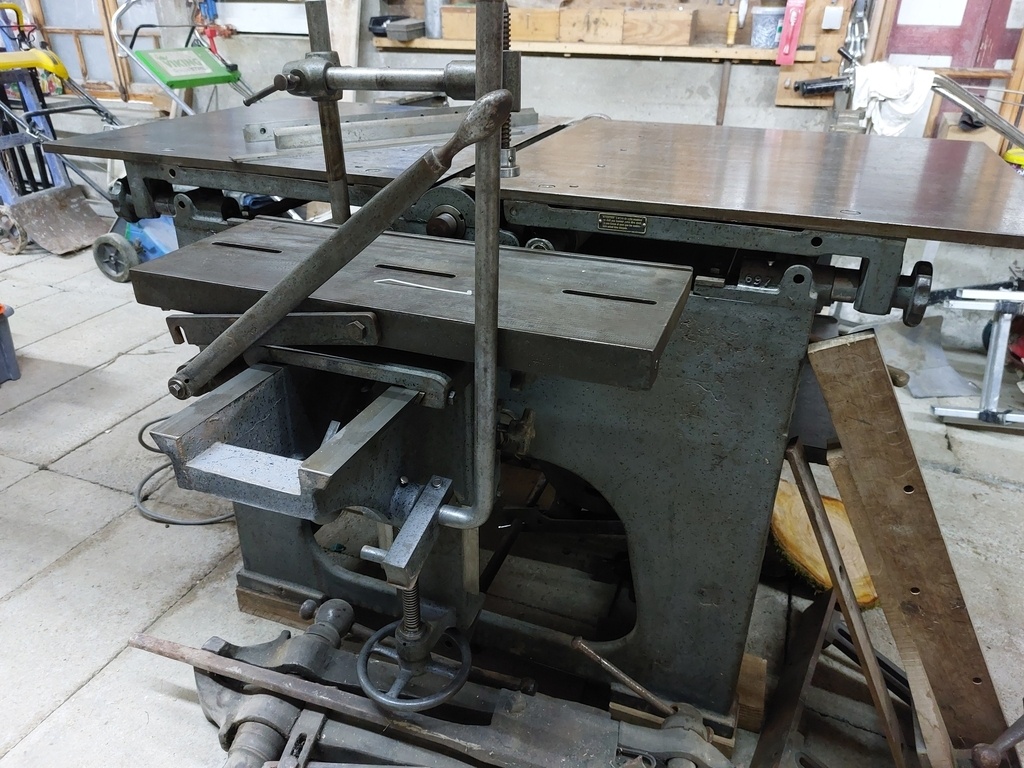

La presentation génerale:
2eme parti des photos
3eme parti photos
4eme parti

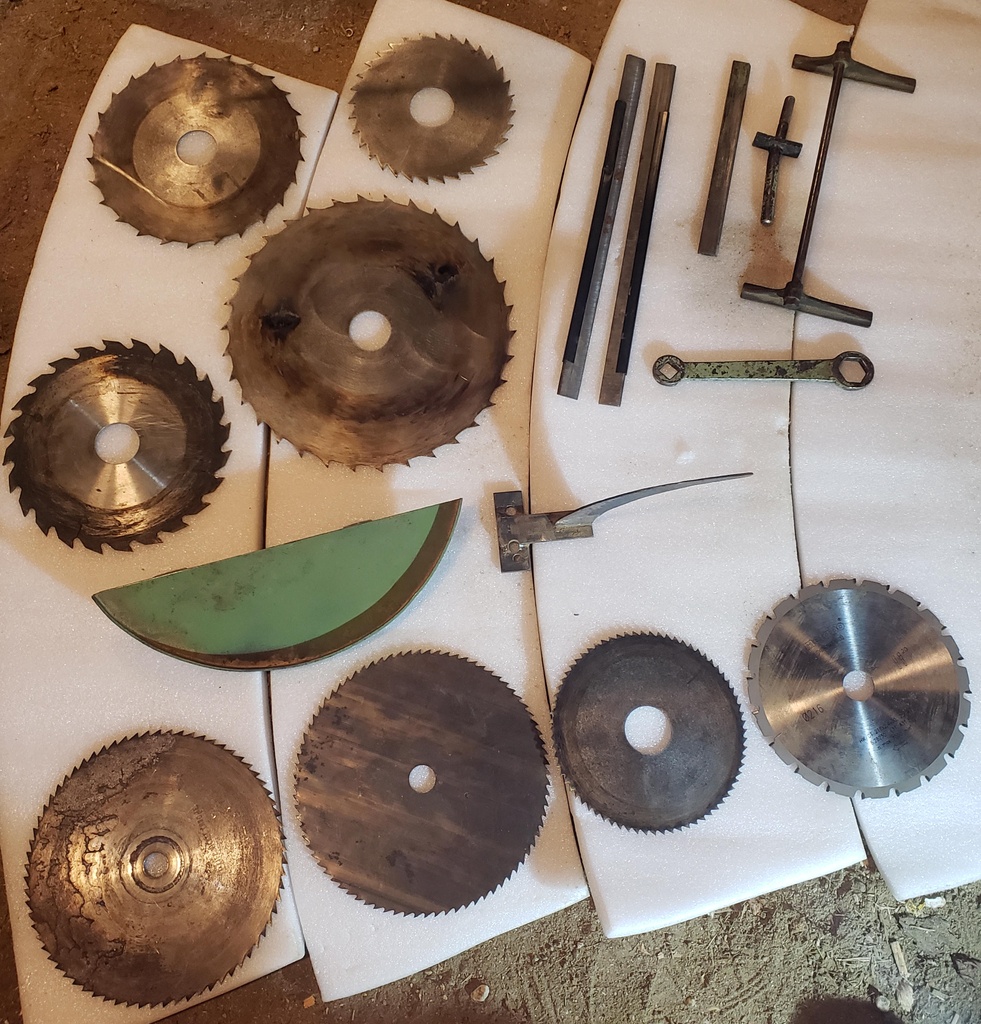

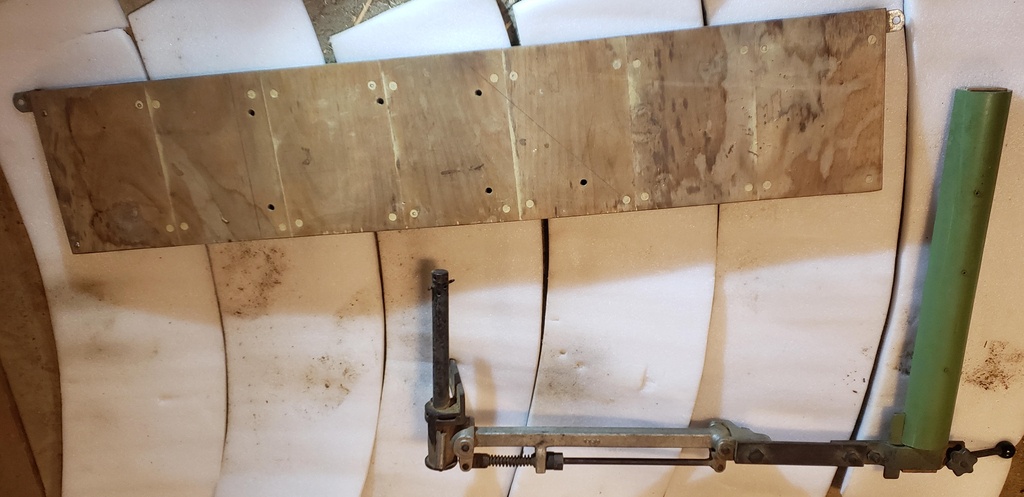

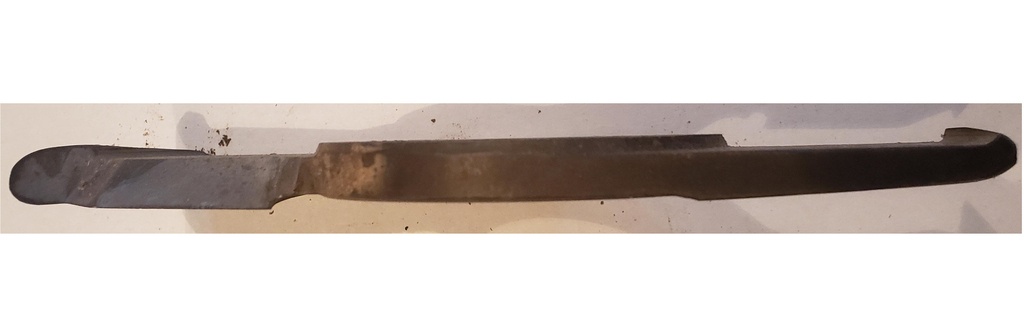

On continue avec des outils livré avec. Pas tous les lames de scie ont de bonne aleage, mais ils peuvent servir peut etre sur des autres scies.

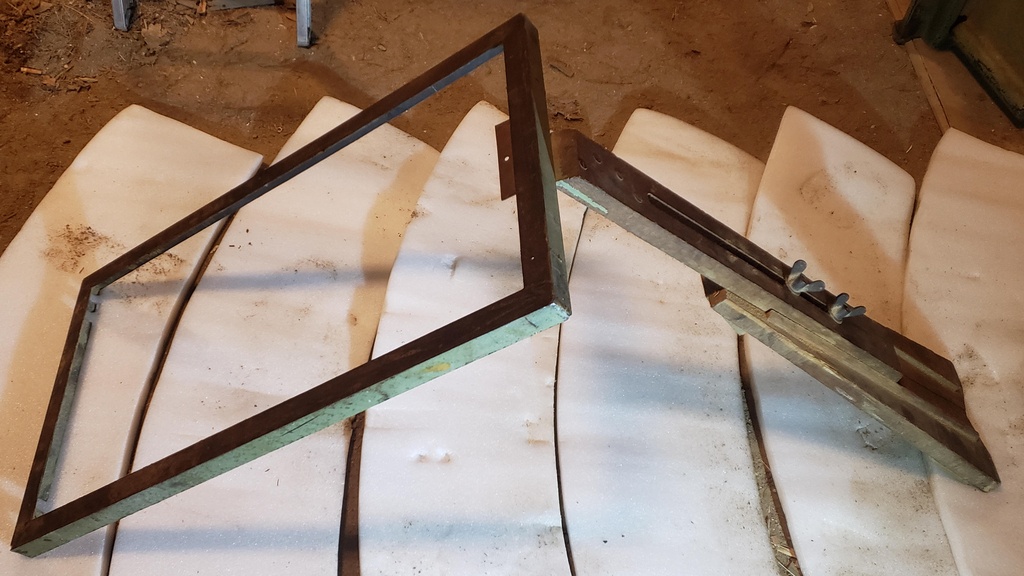

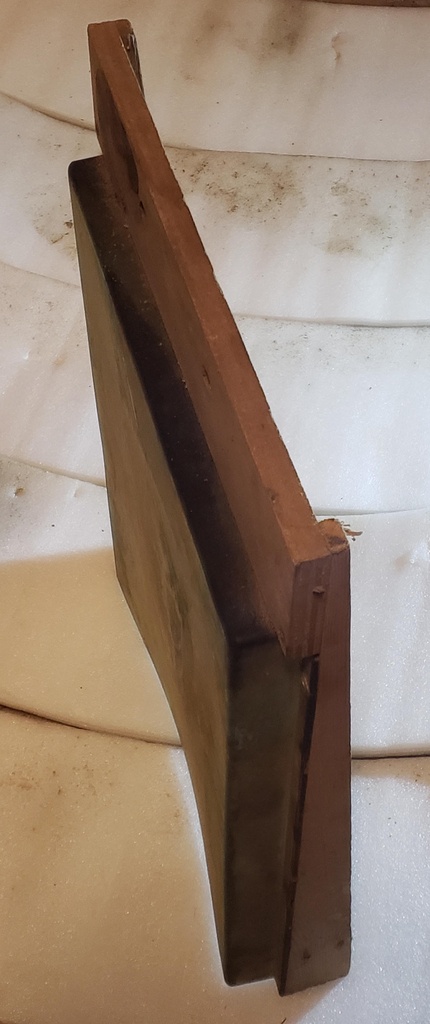

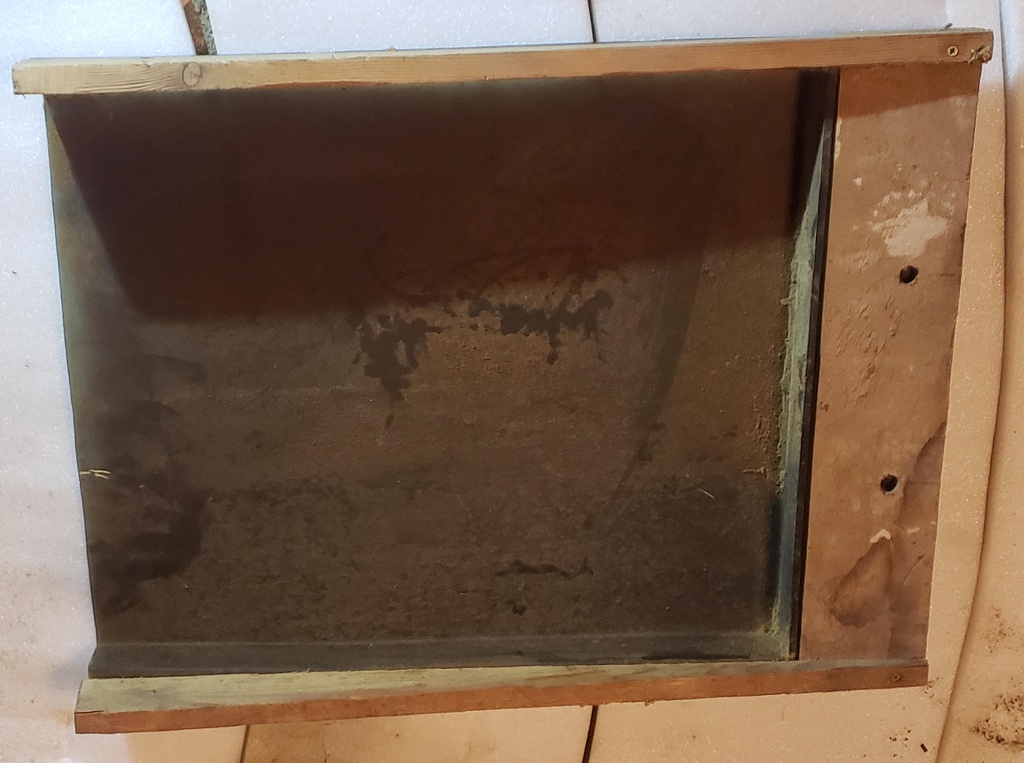

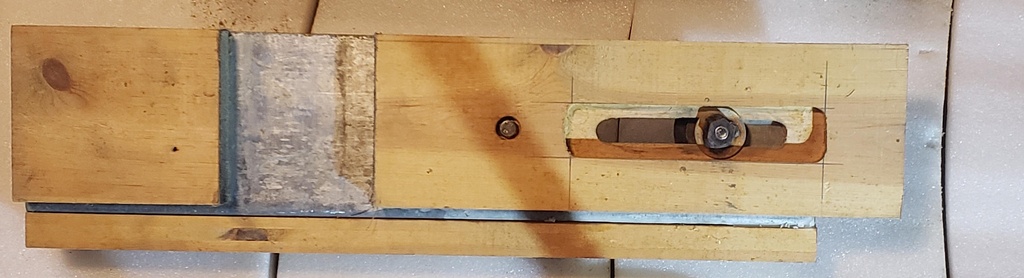

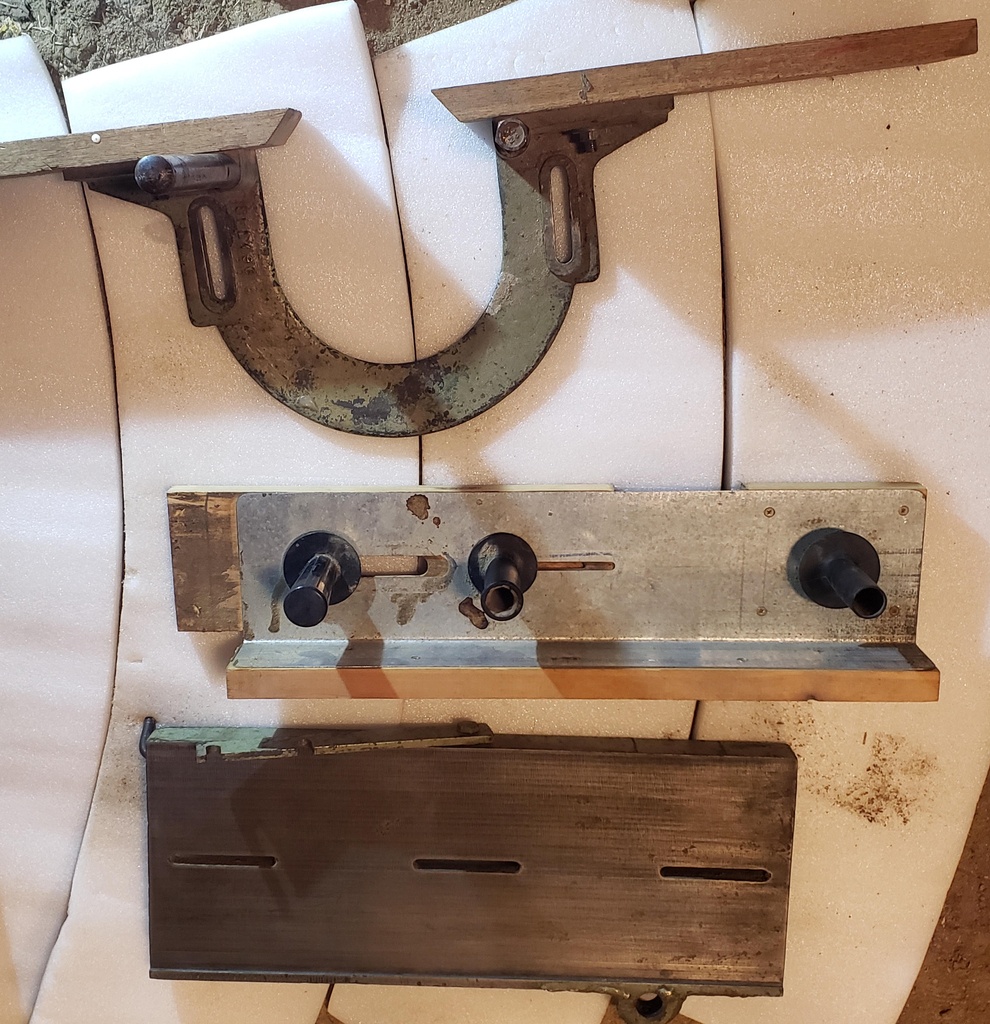

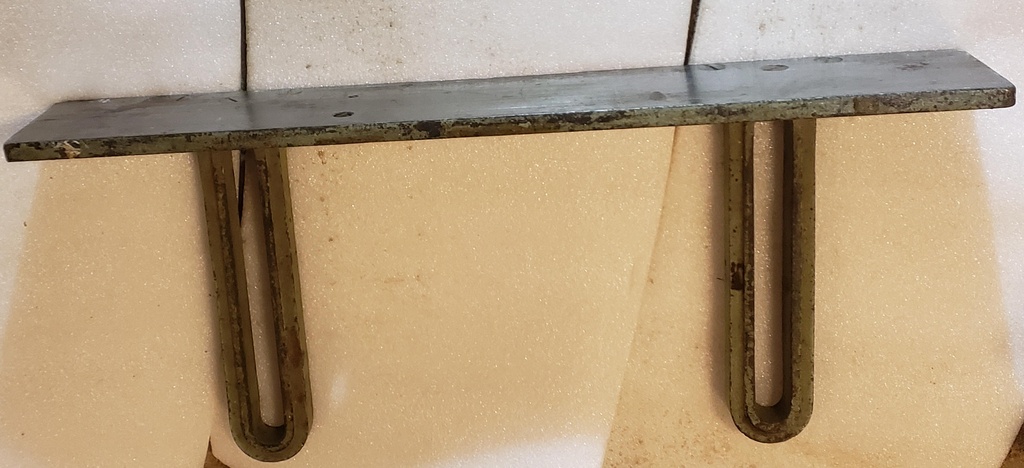

Les tables, extensions et guides fait maison sont à verifier.

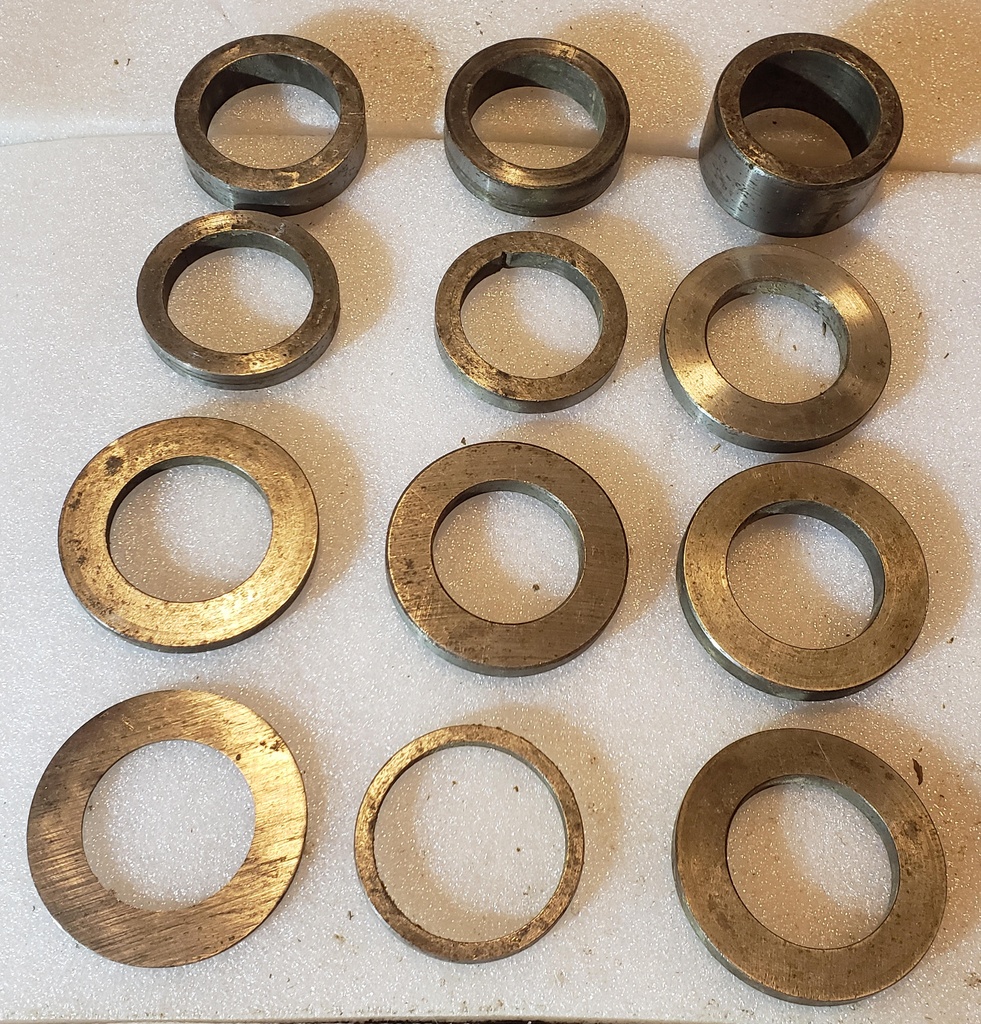

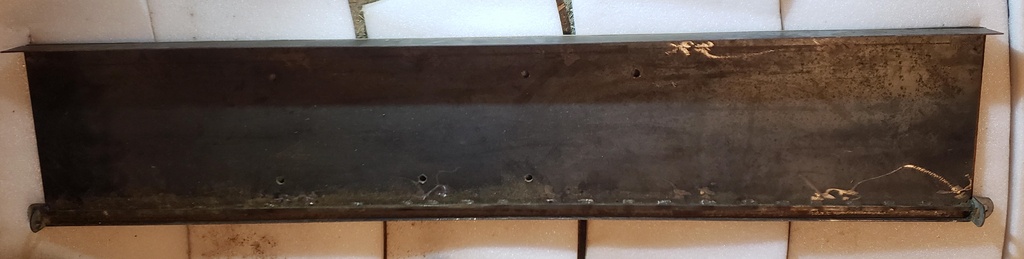

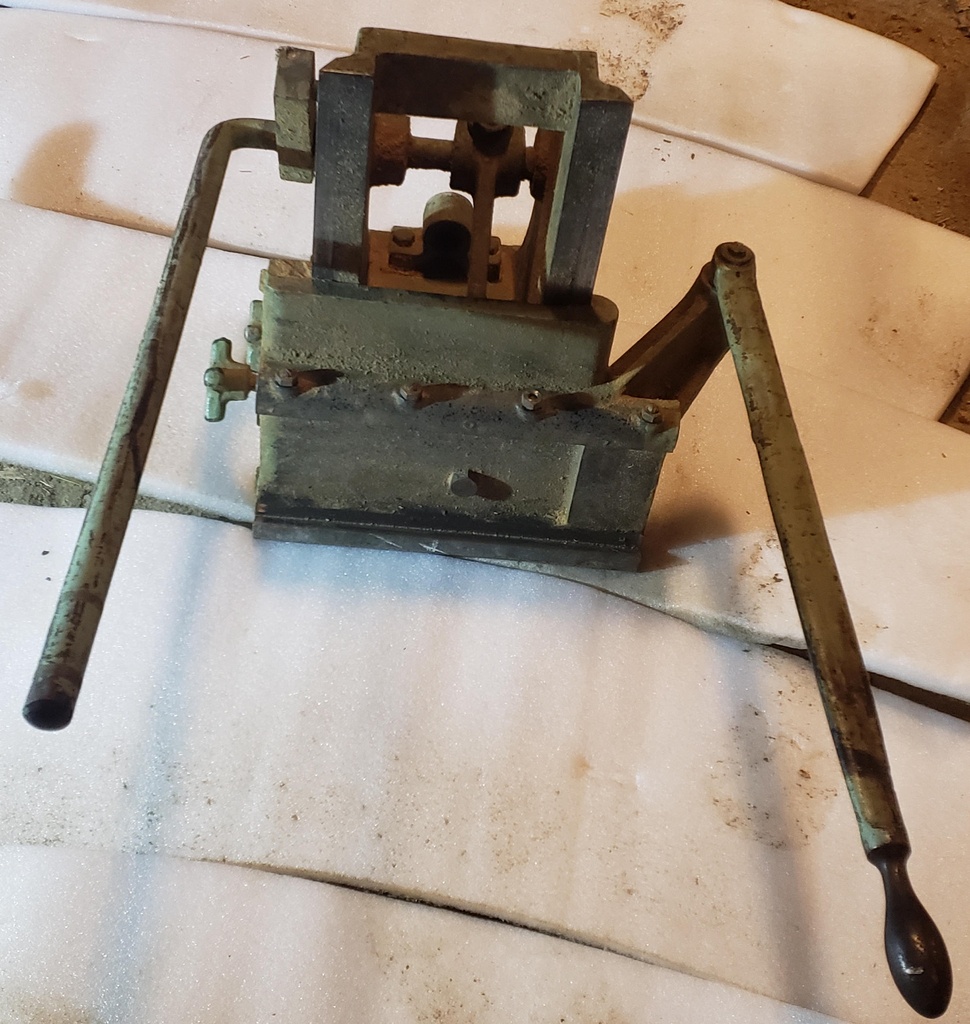

2 eme parti outils

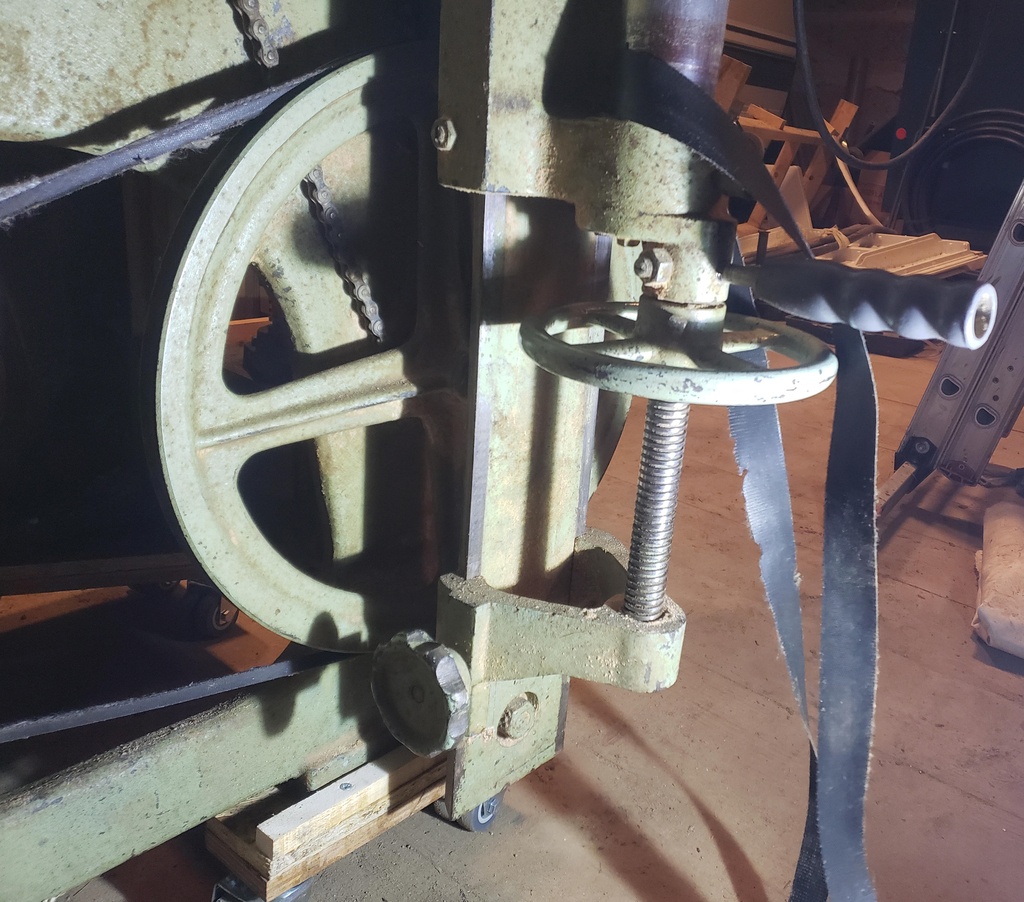

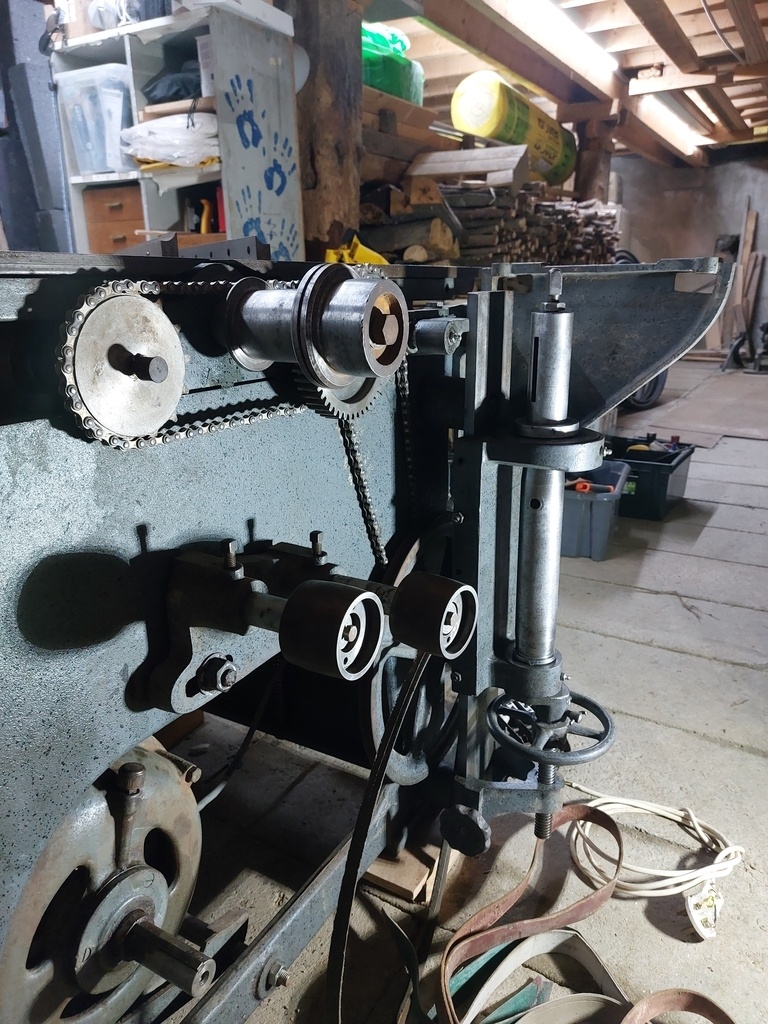

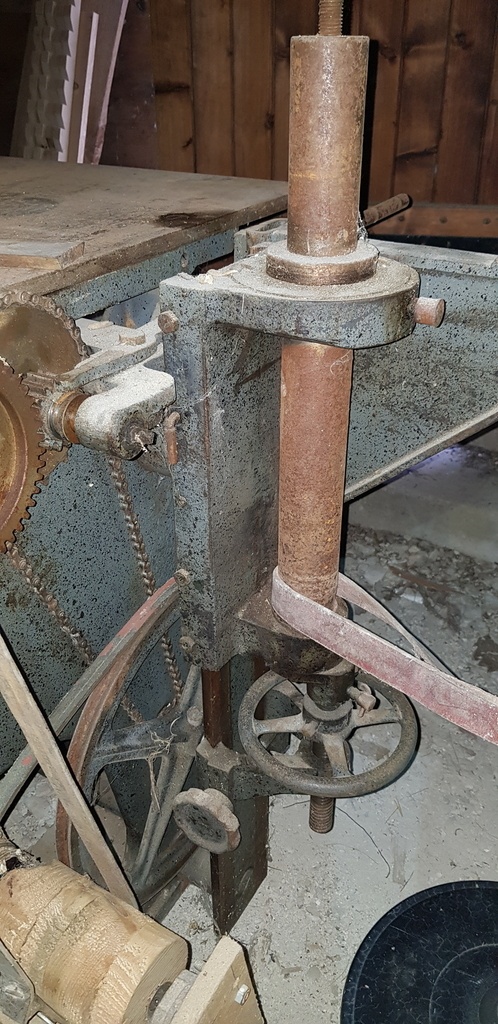

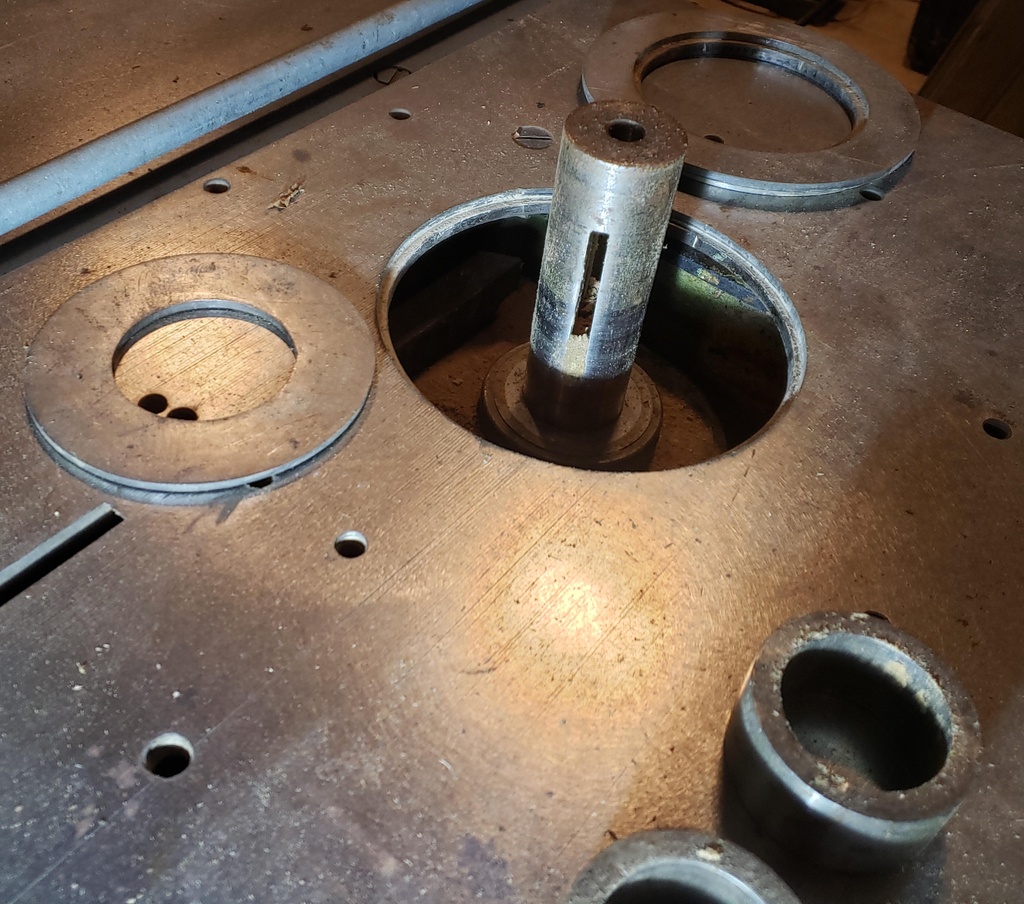

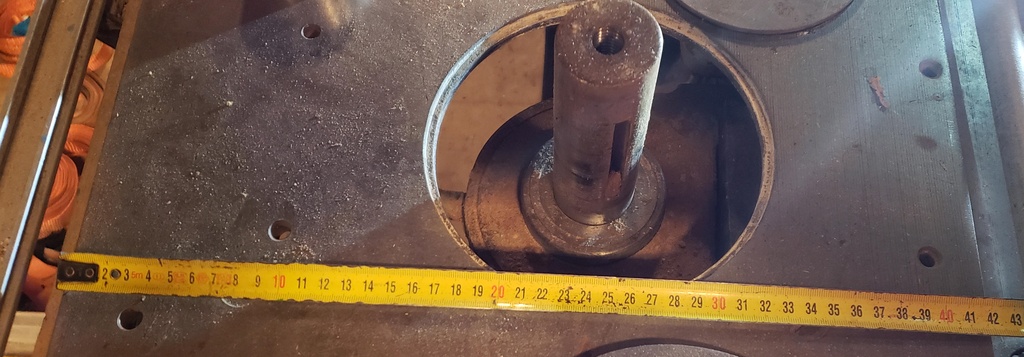

Les photos et questions sur la toupie, voir aussi le pdf avec tous les specifications j'ai trouvé.

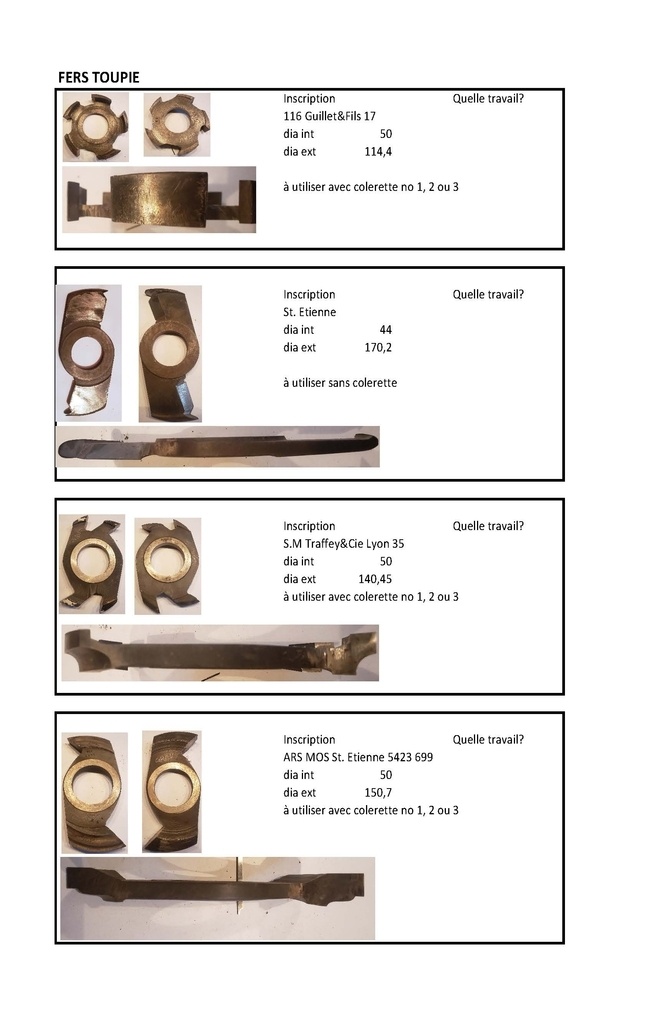

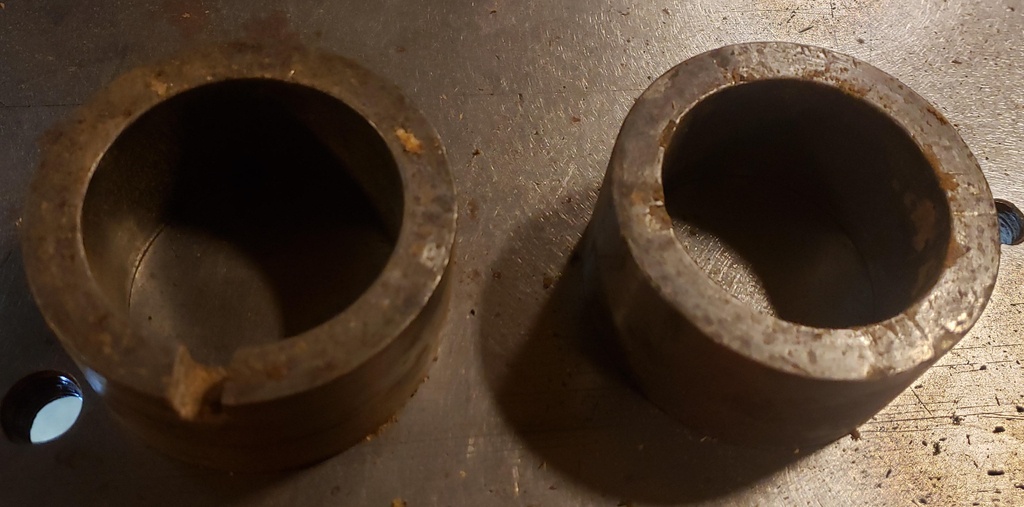

Dans le pdf description des fers du toupie avec quelque questions dedie à ça.

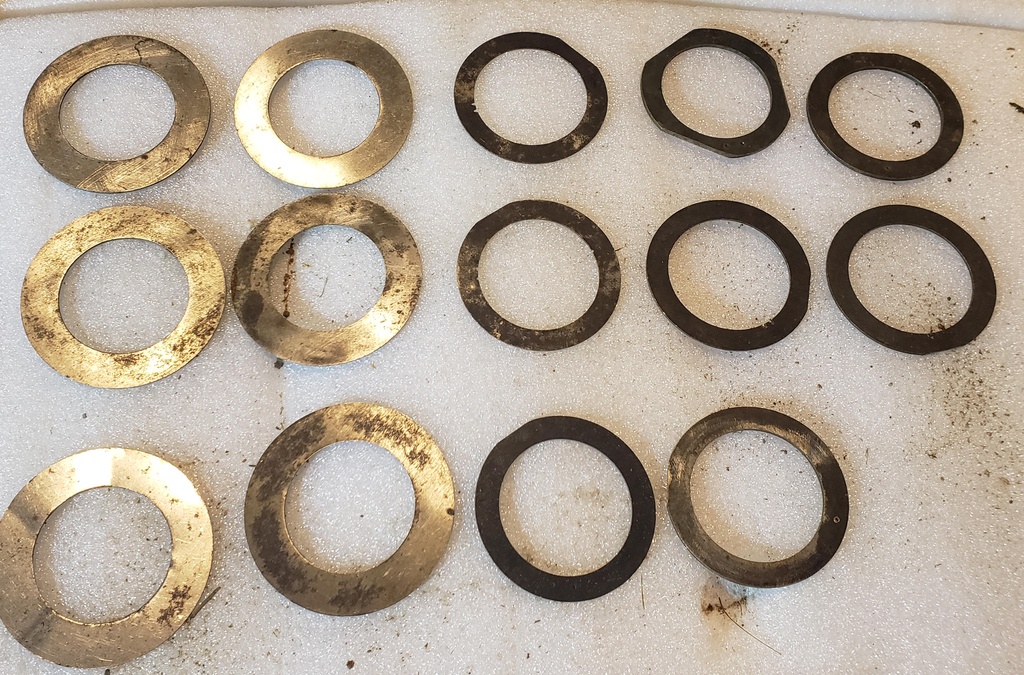

plus de photos

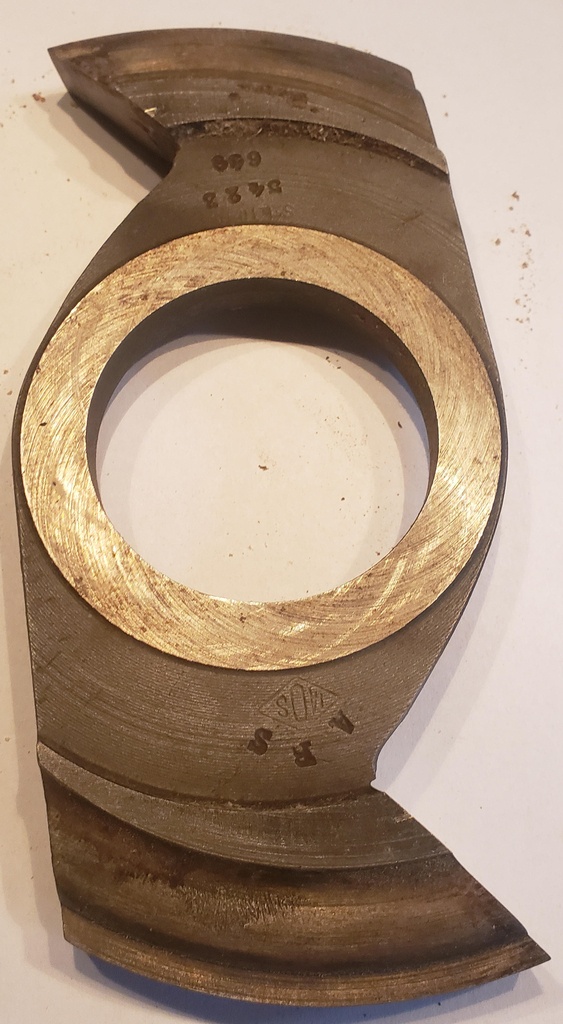

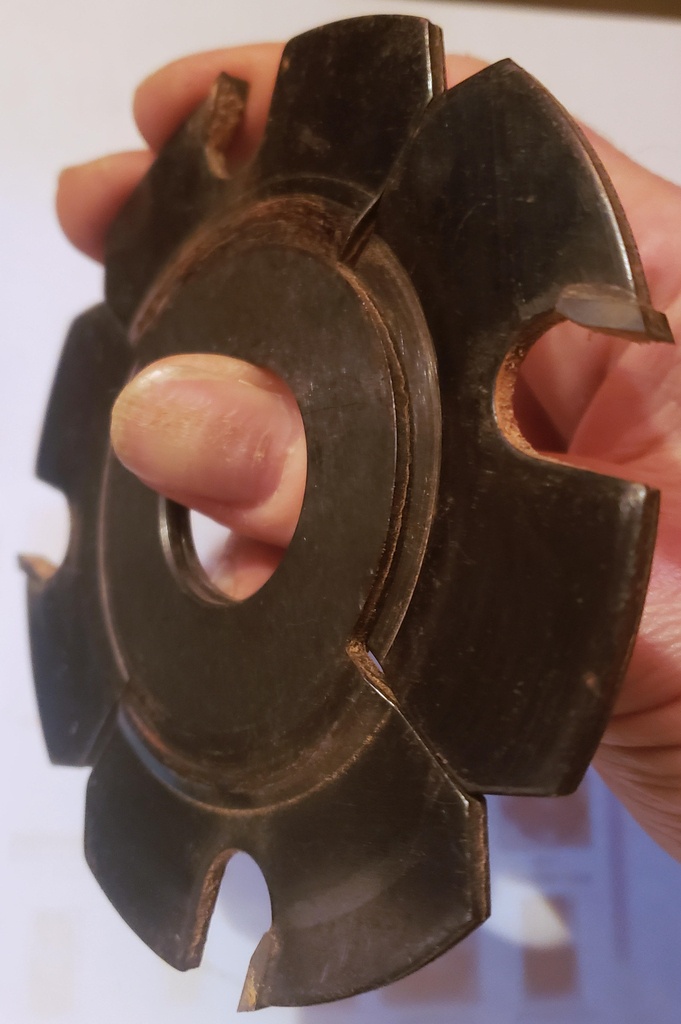

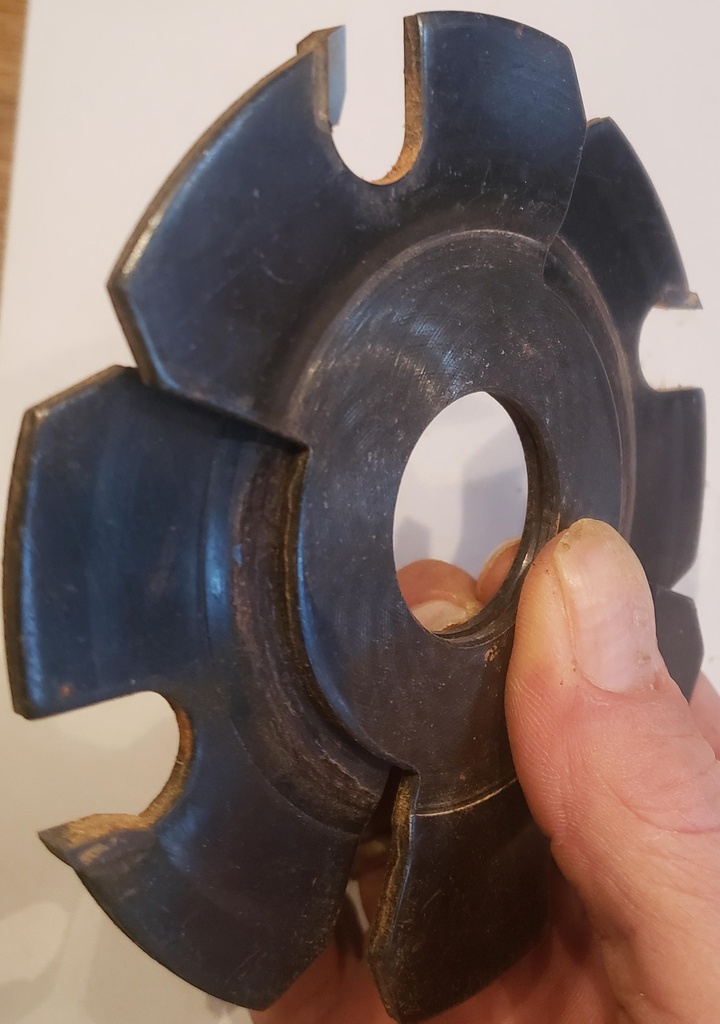

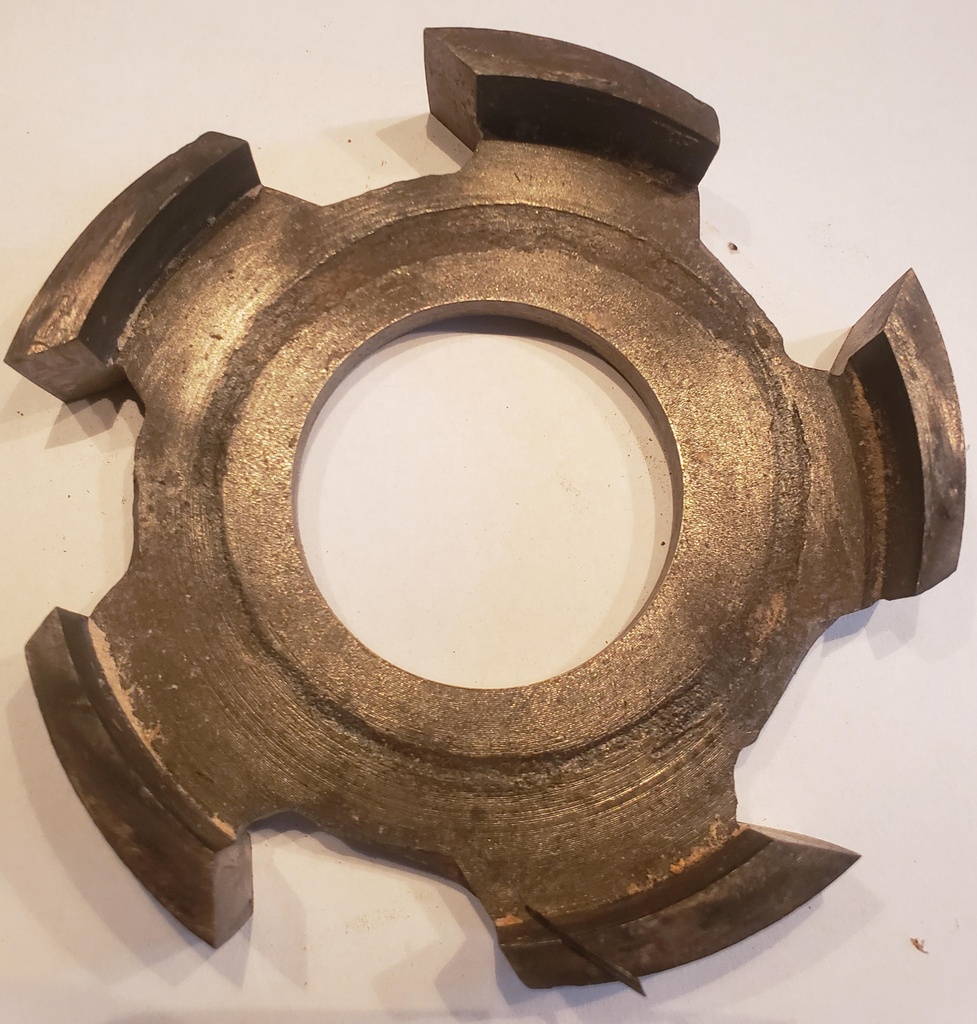

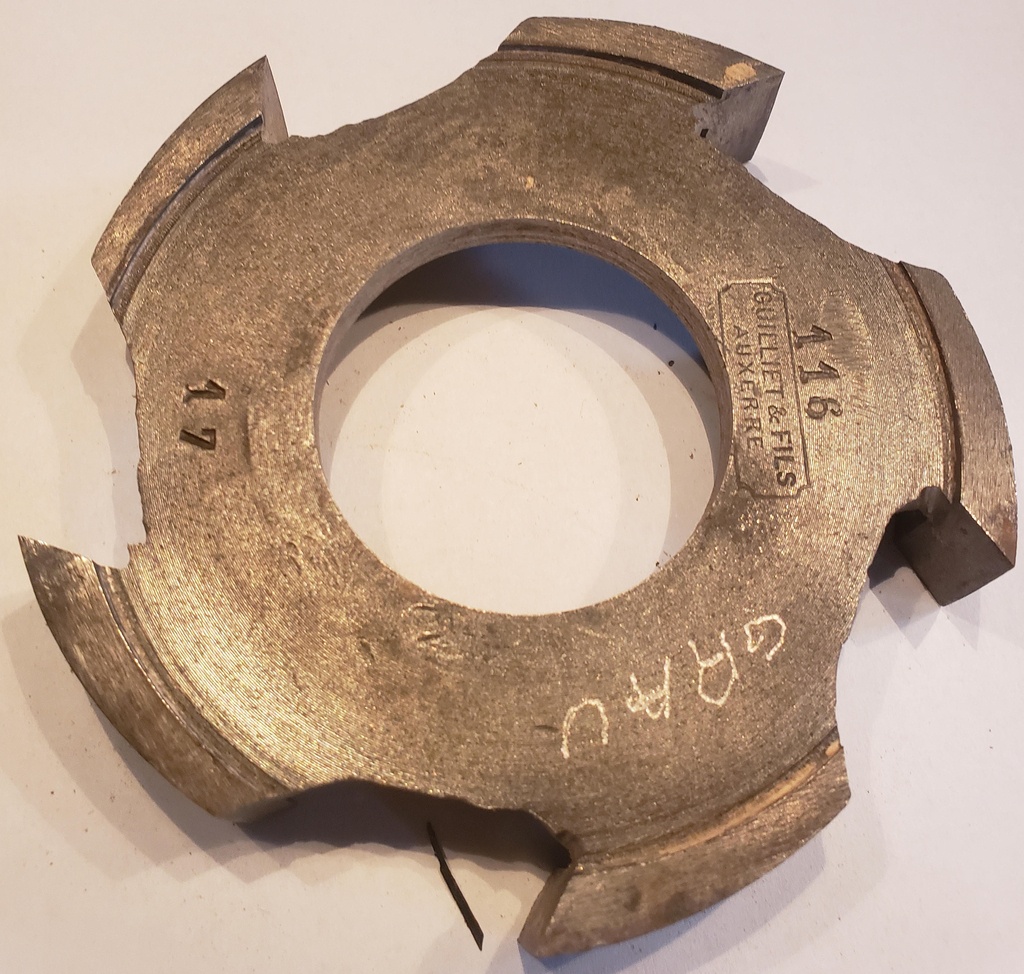

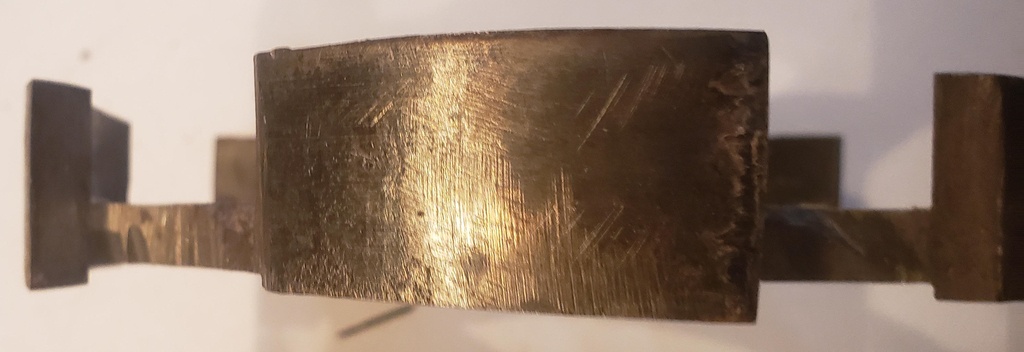

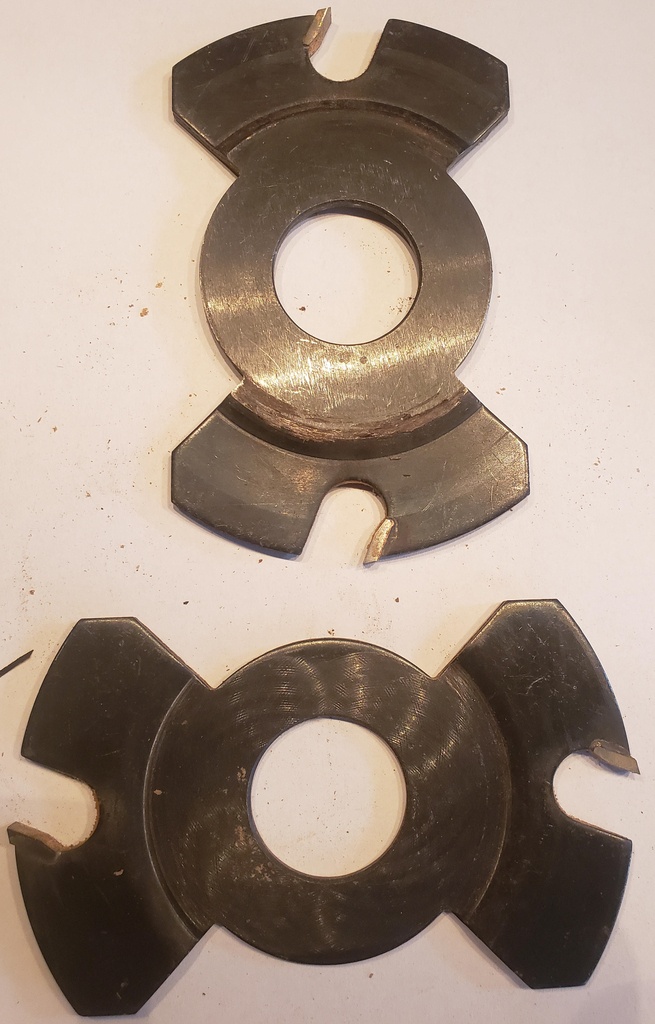

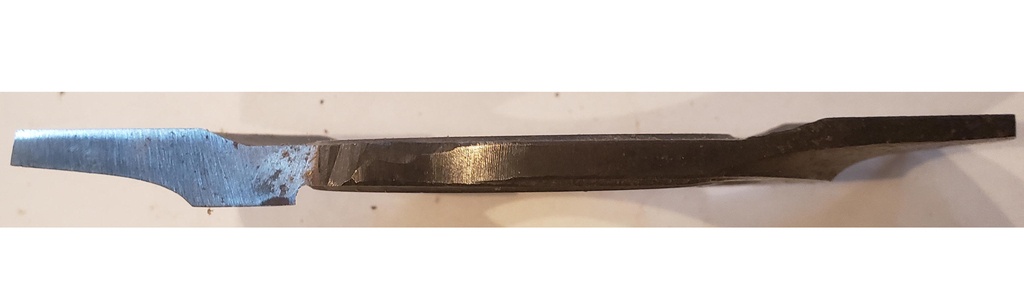

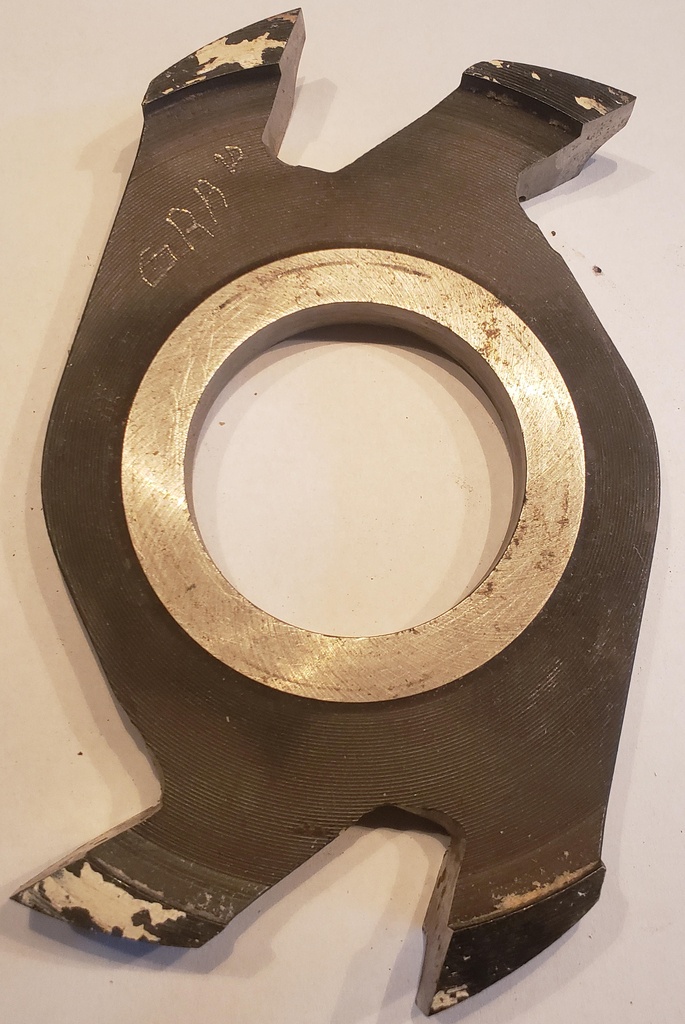

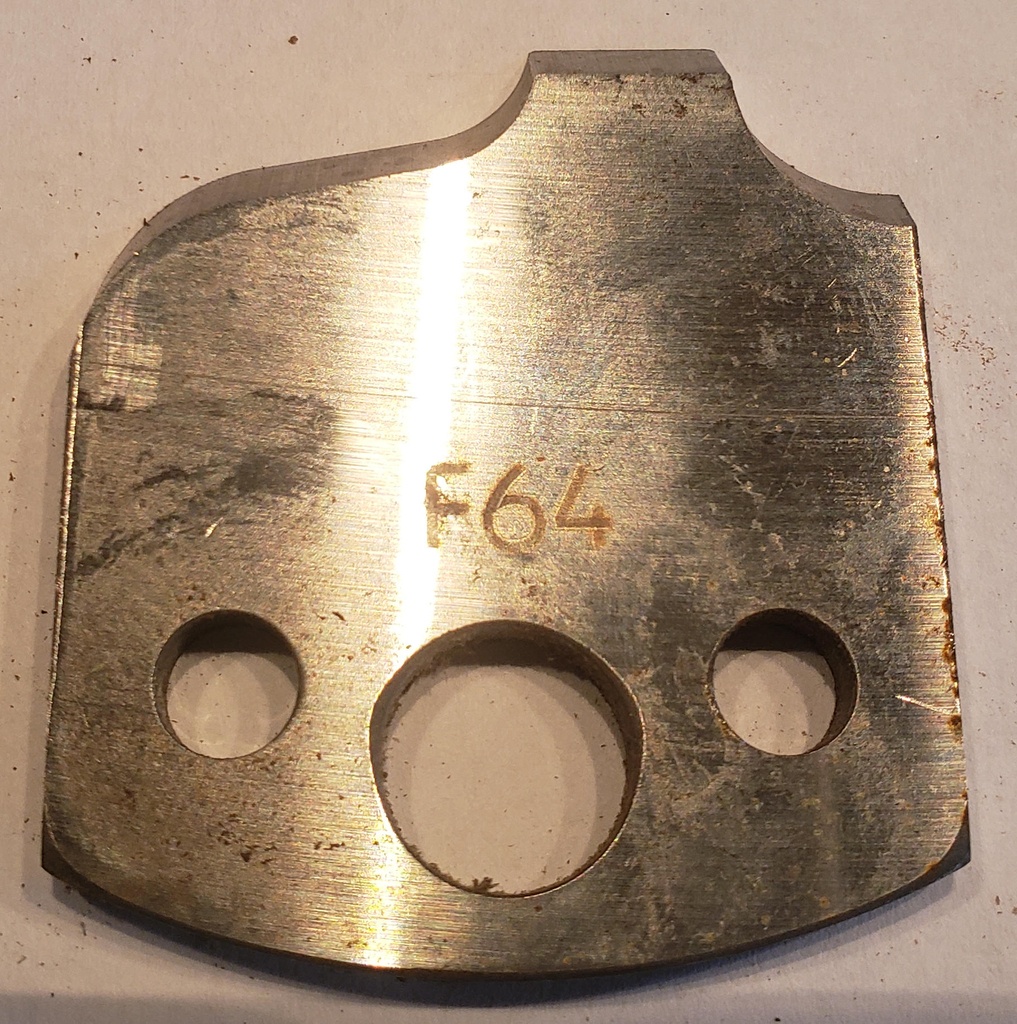

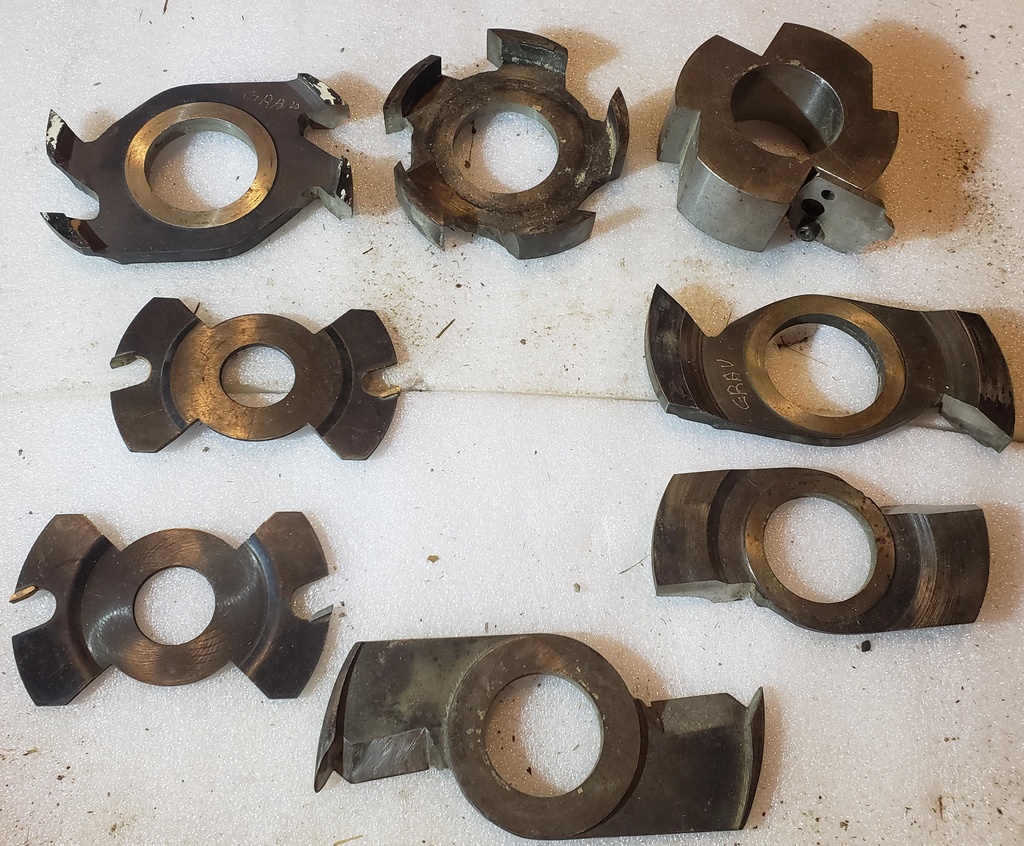

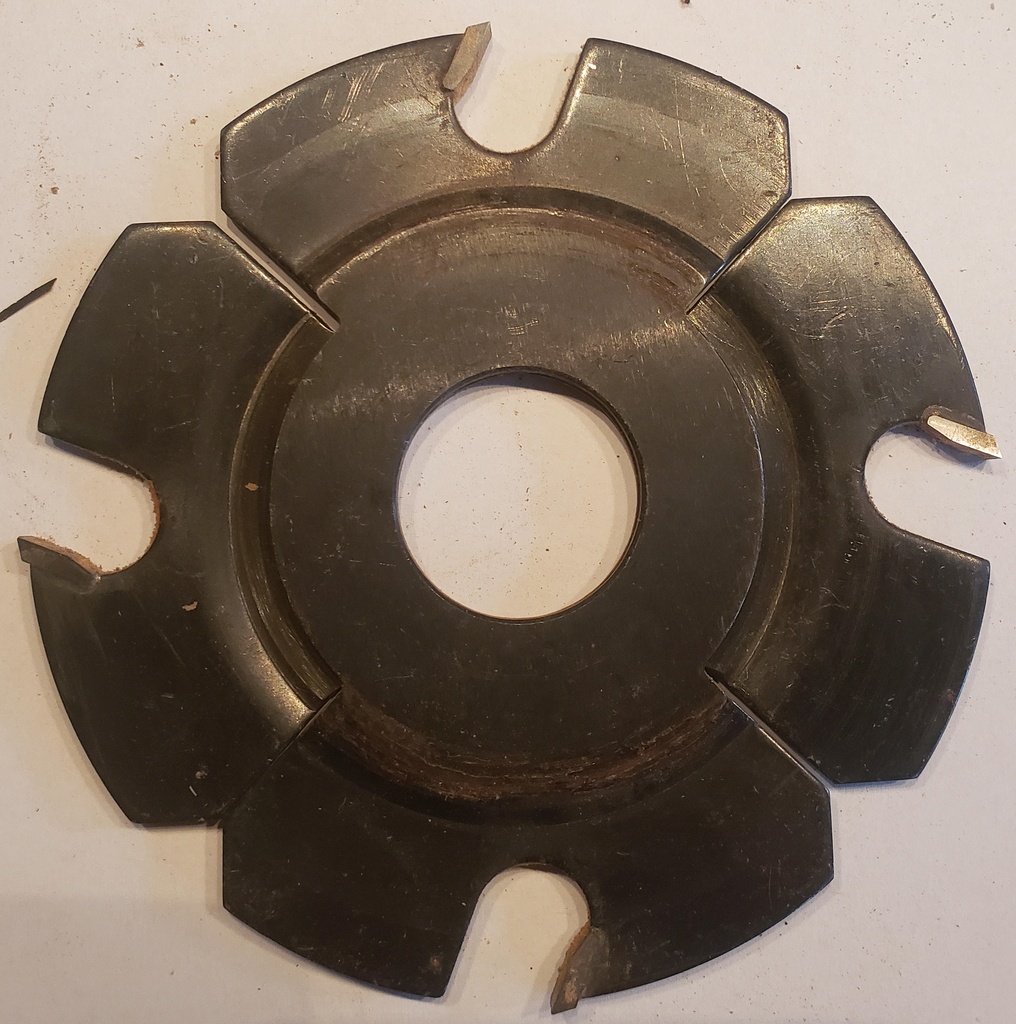

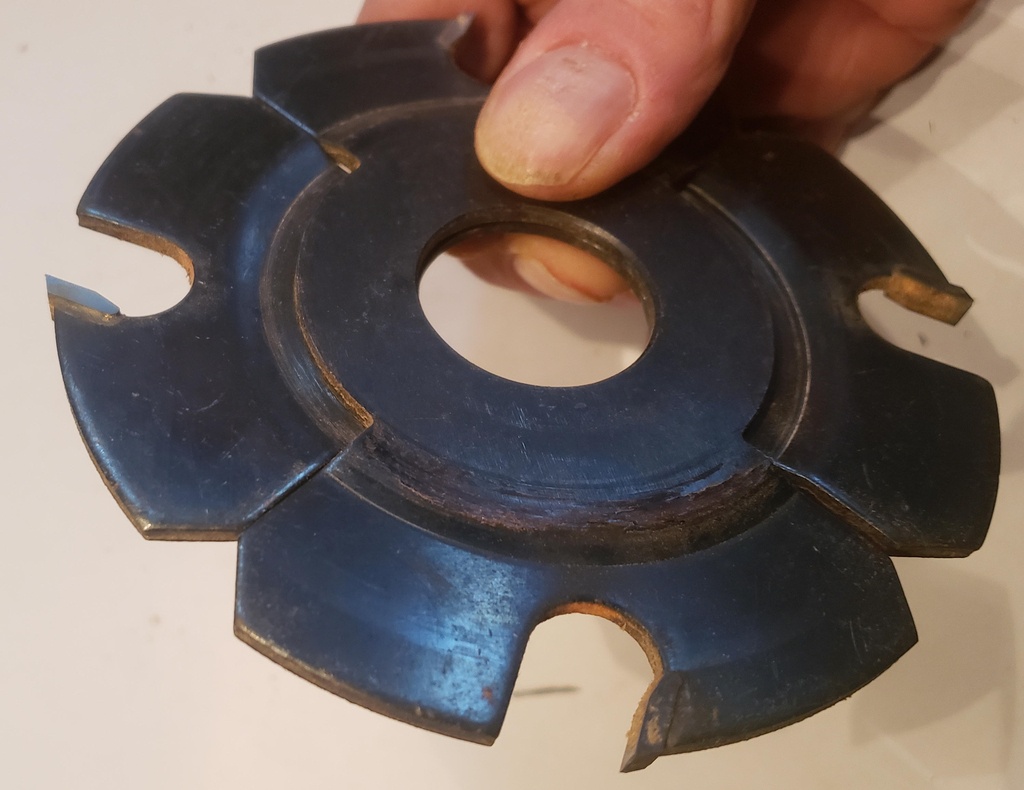

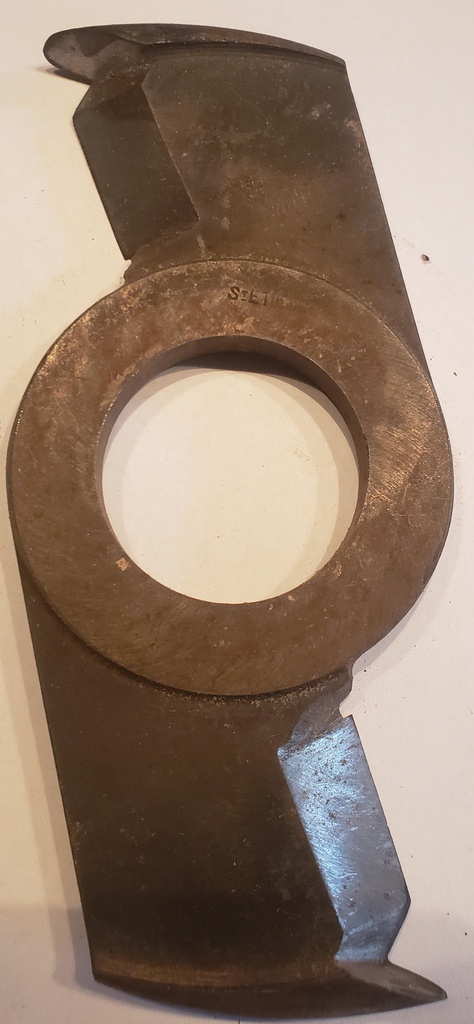

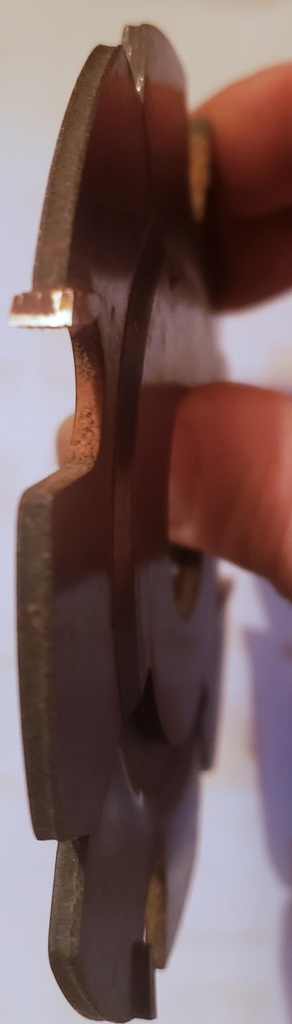

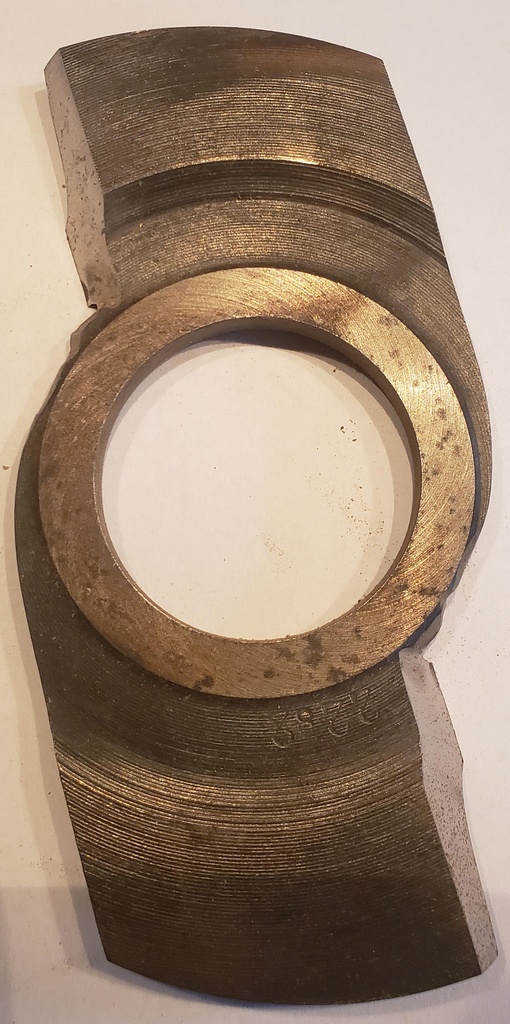

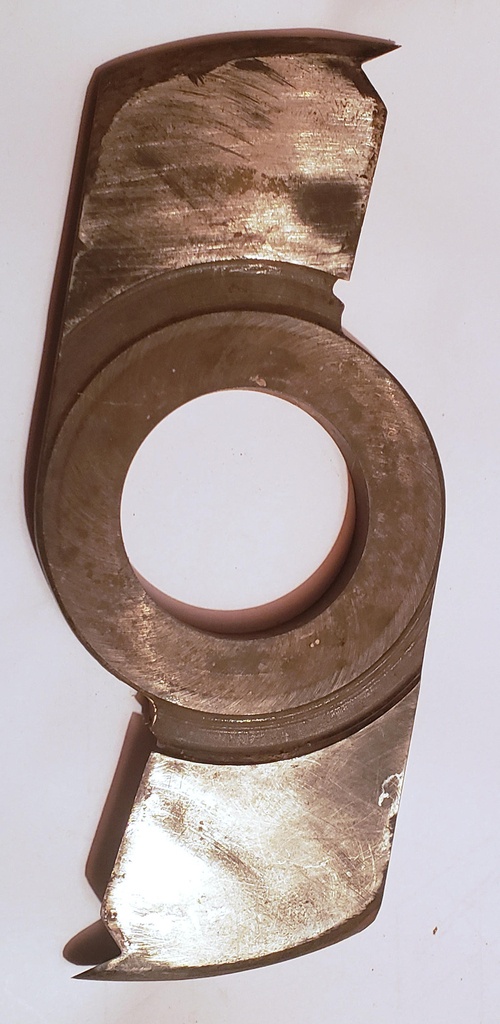

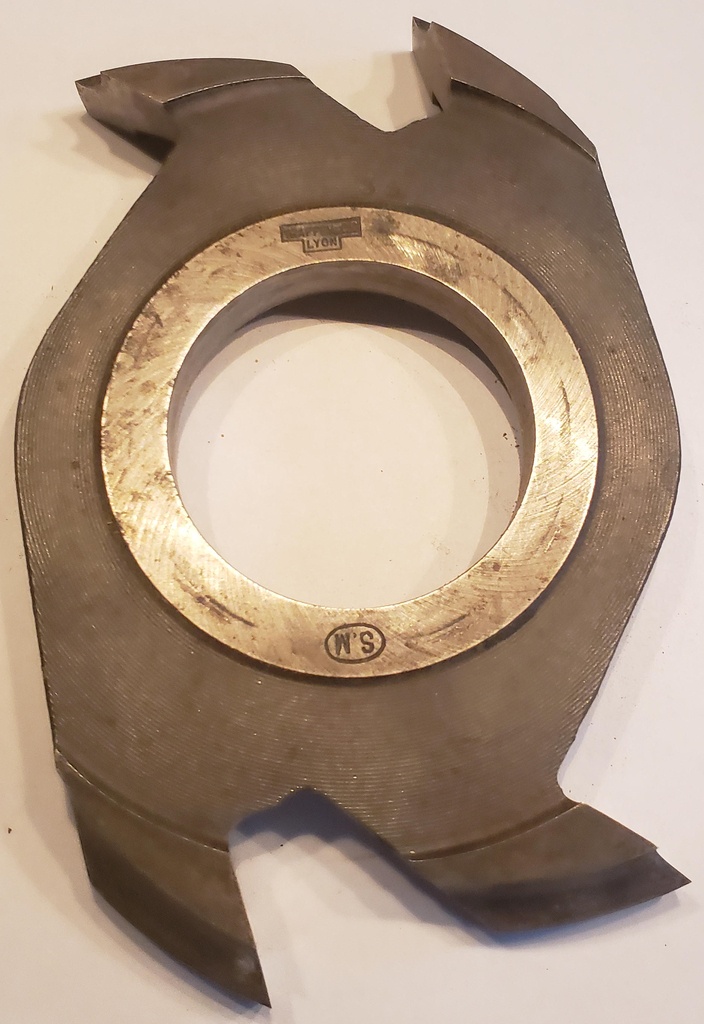

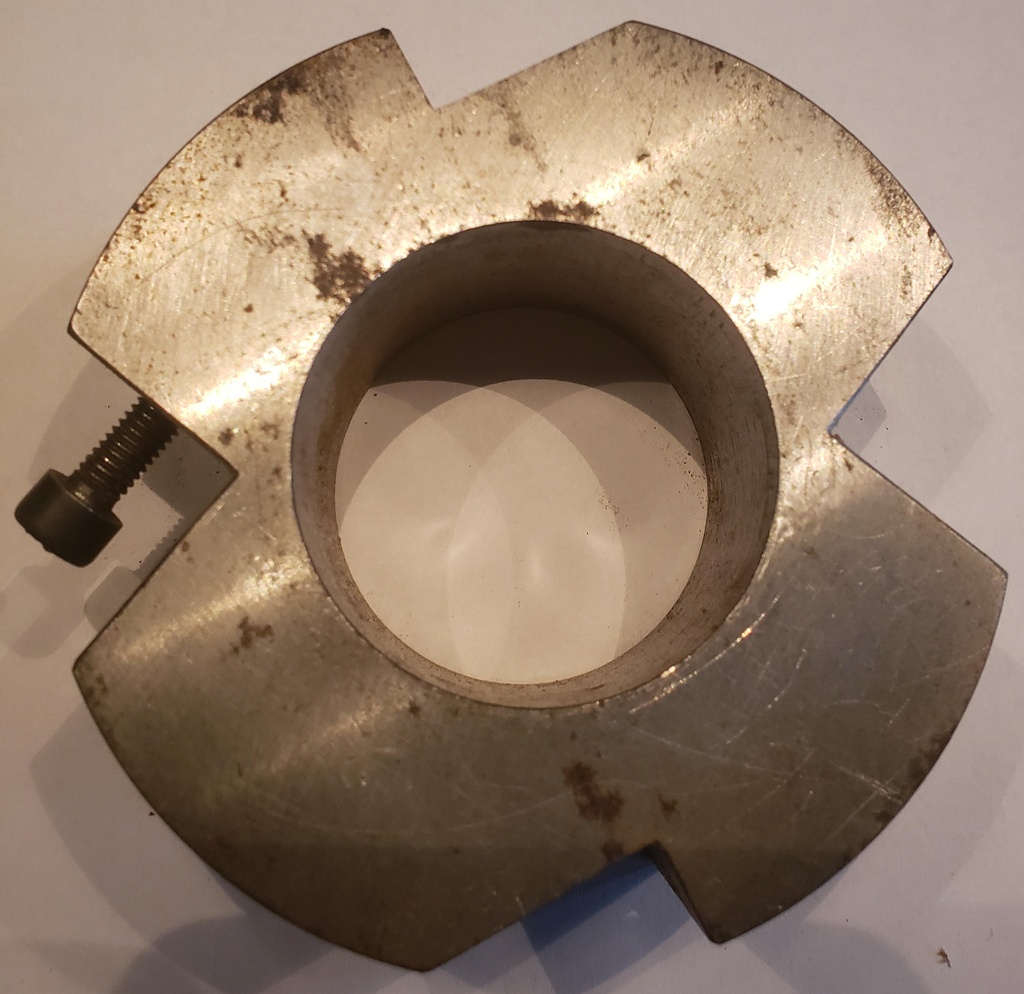

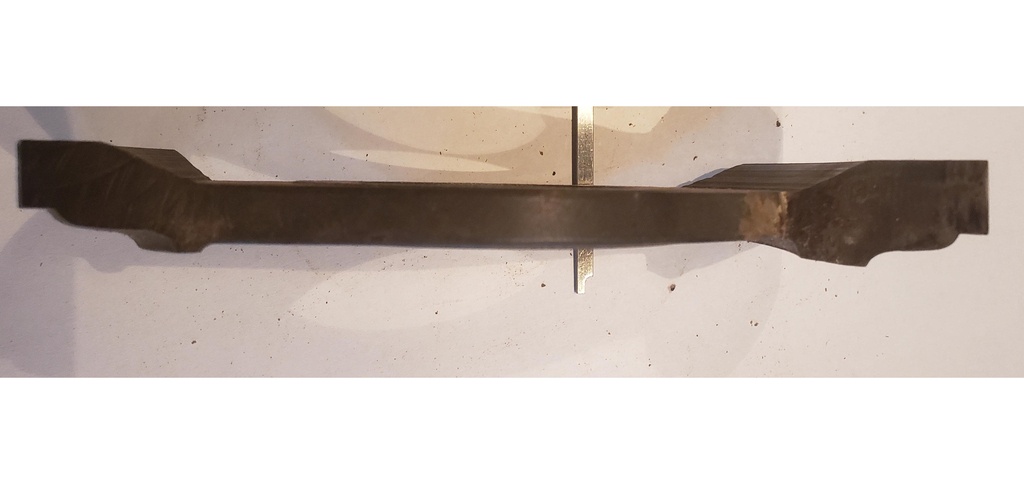

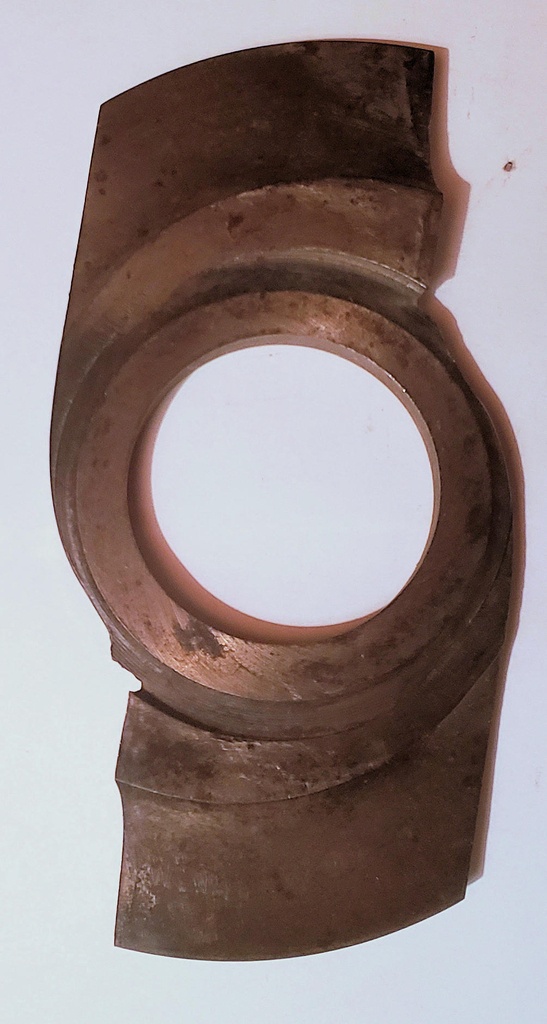

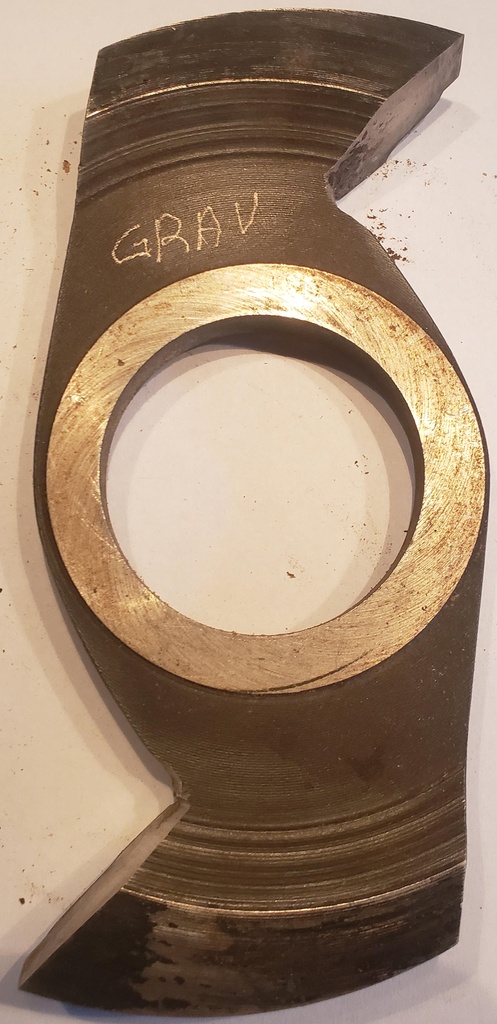

les fers toupie part 1
les fers parti 2
fers parti 3
fers parti 4

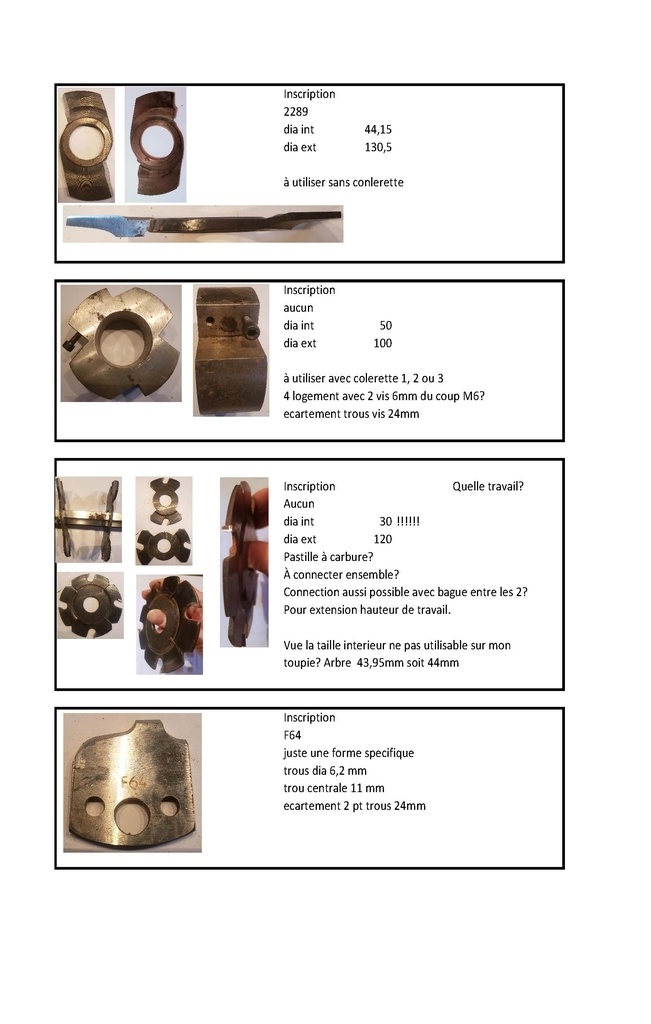

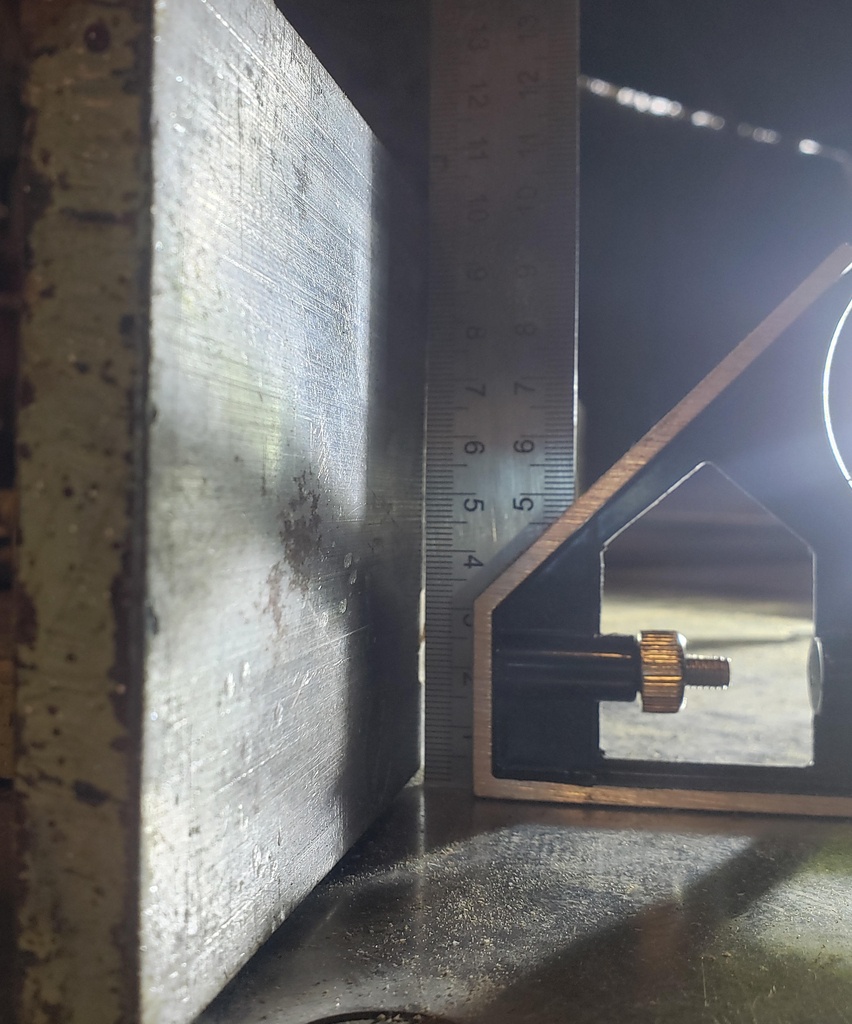

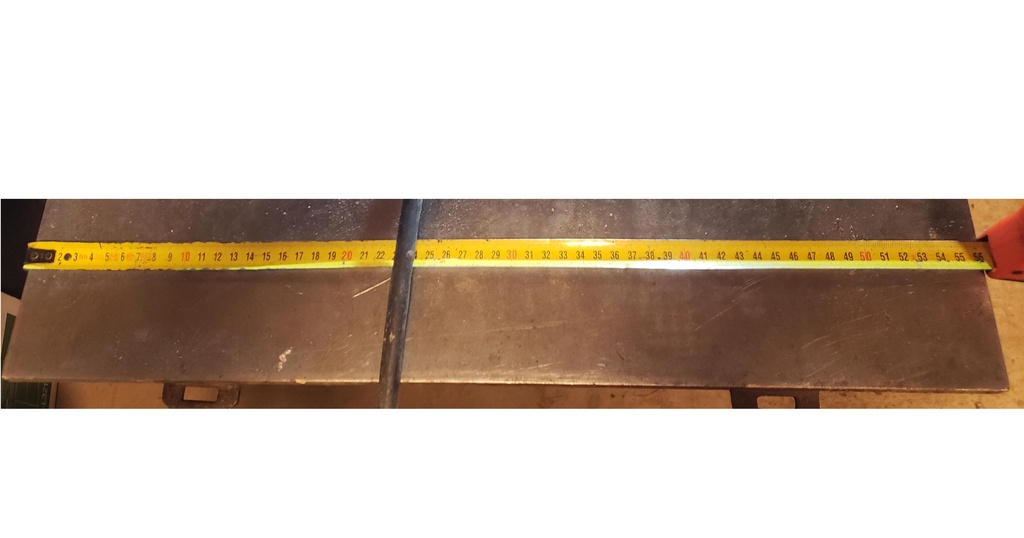

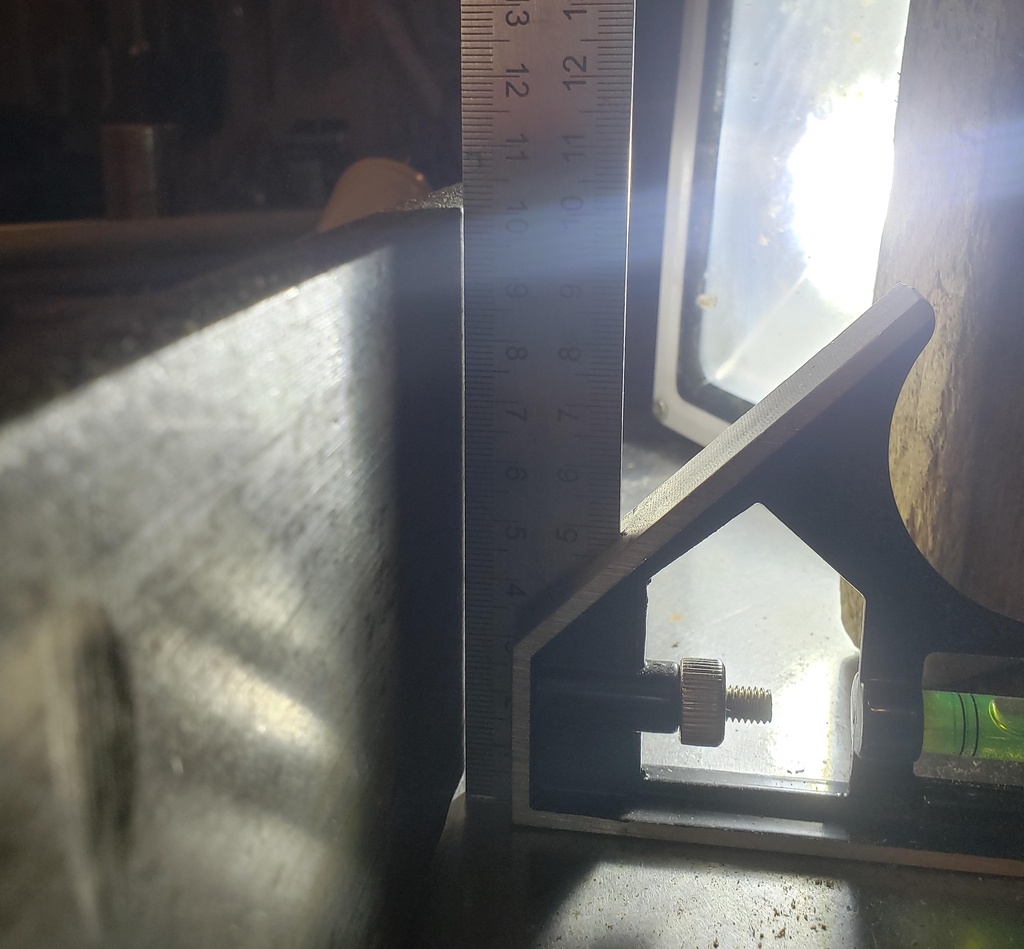

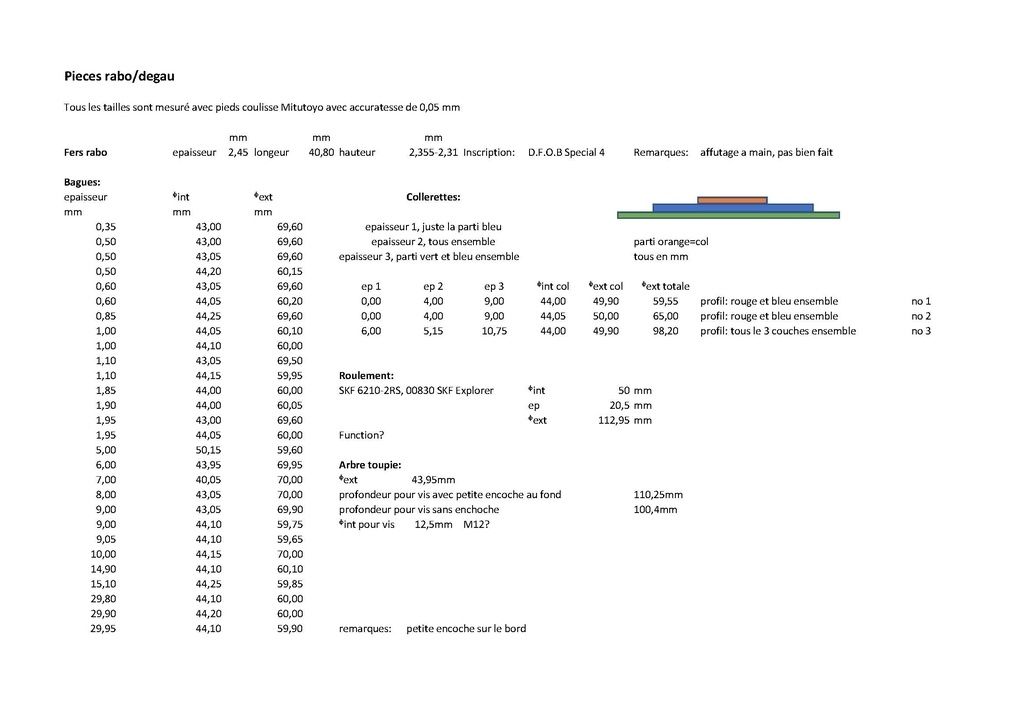

Specifications sur les fers et diverse questions

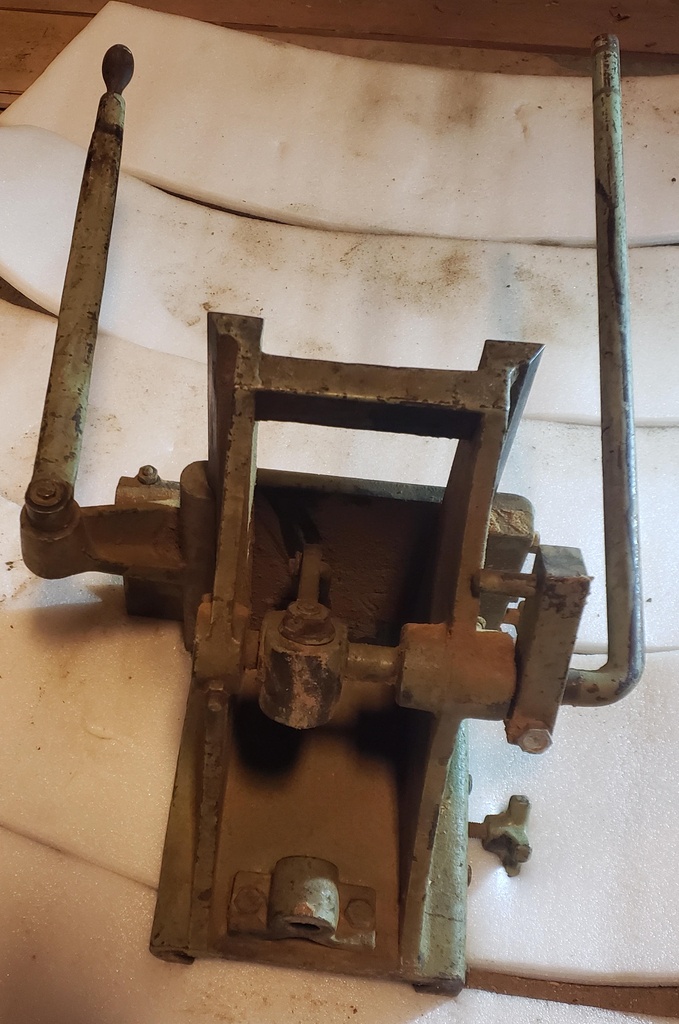

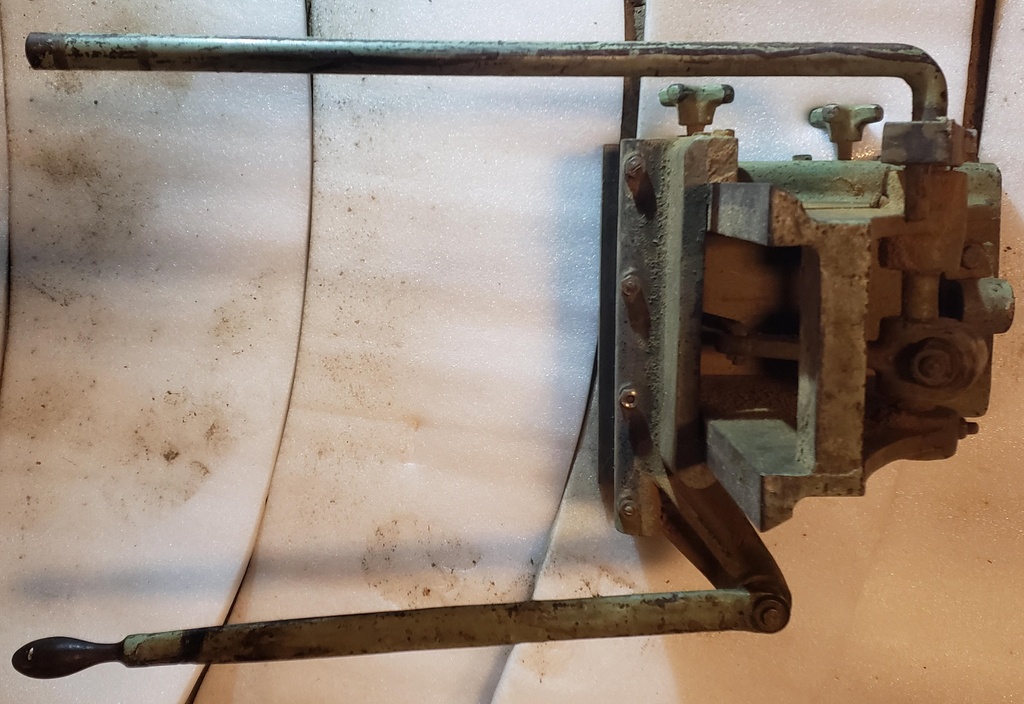

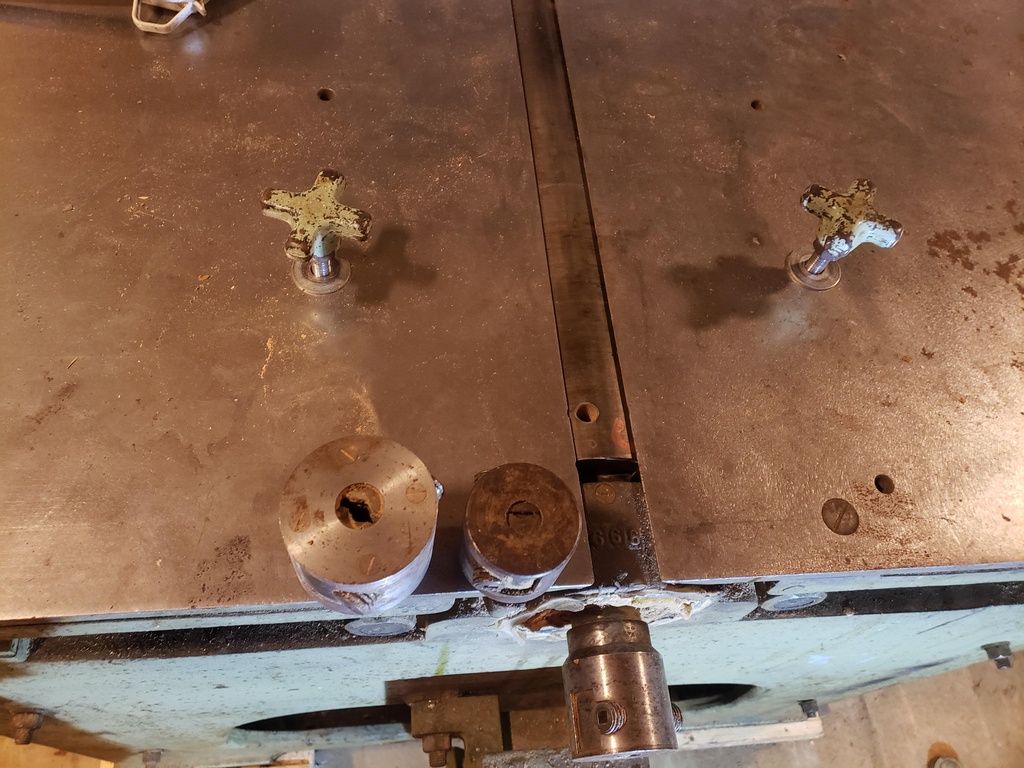

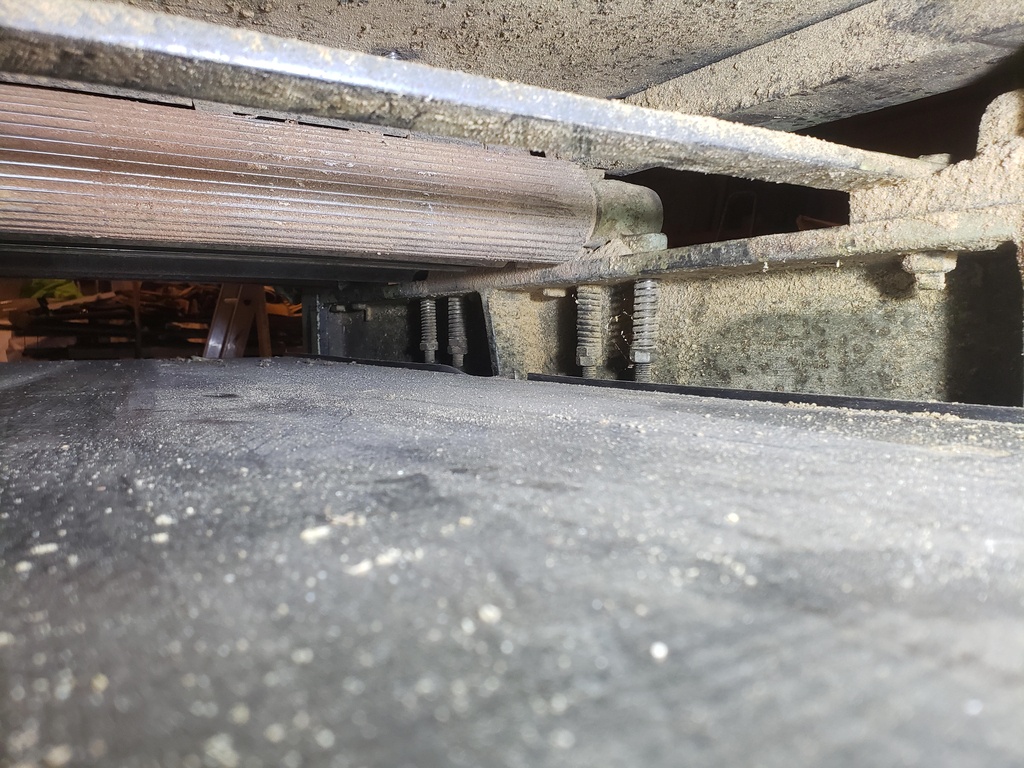

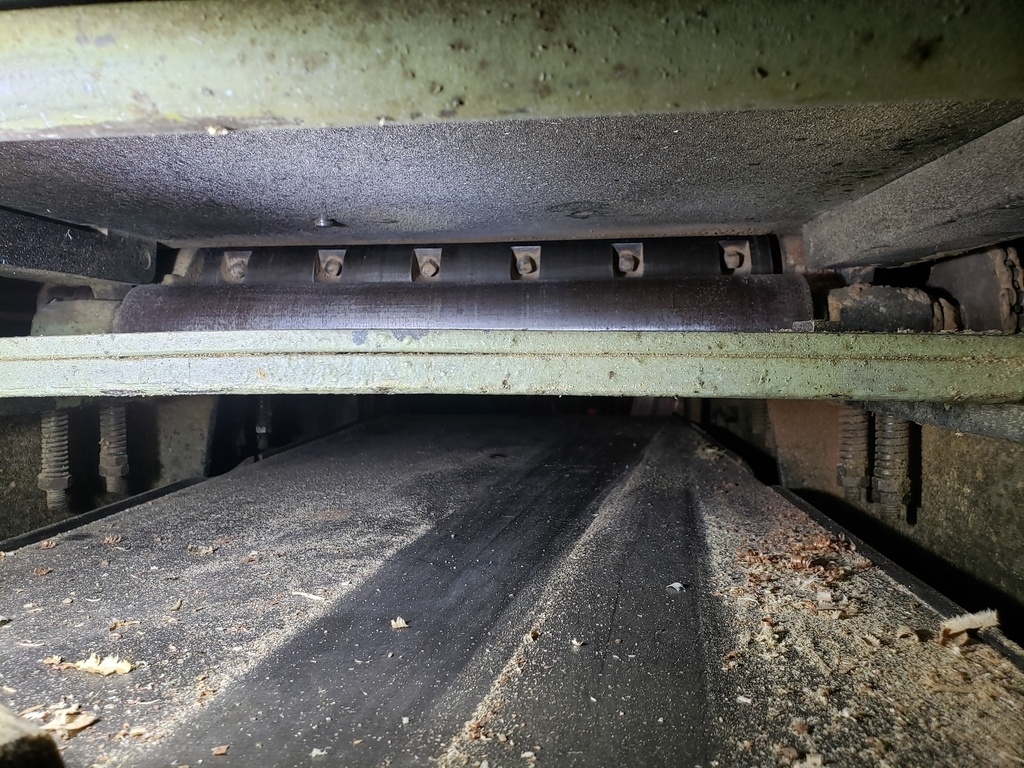

Le partie degau et mortaiseuse.

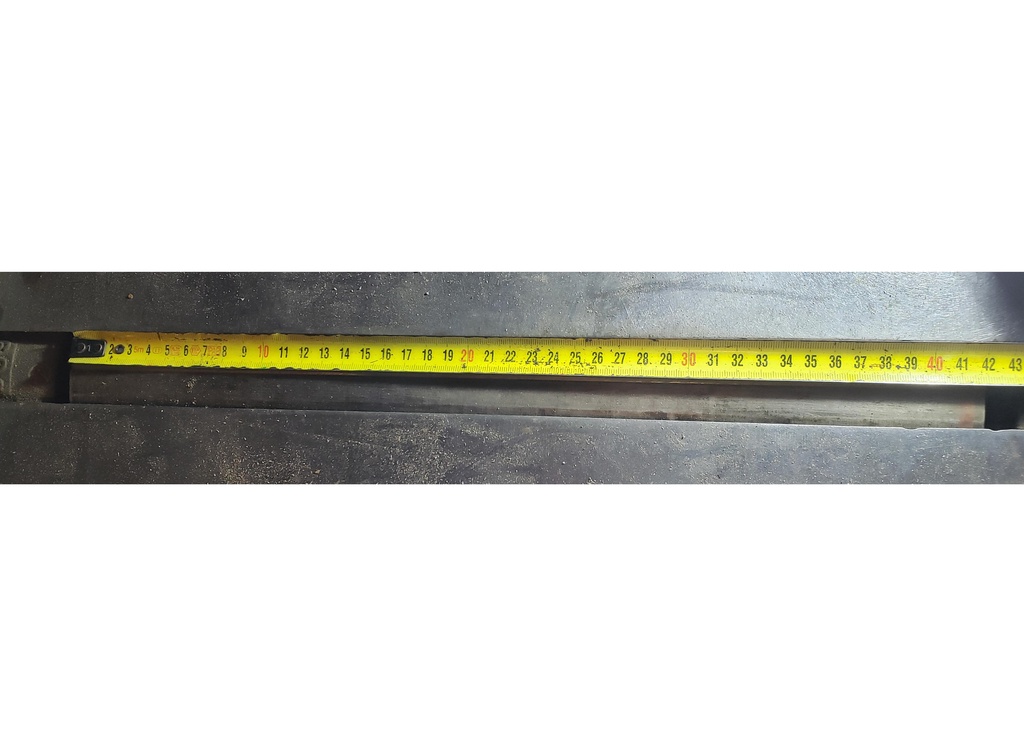

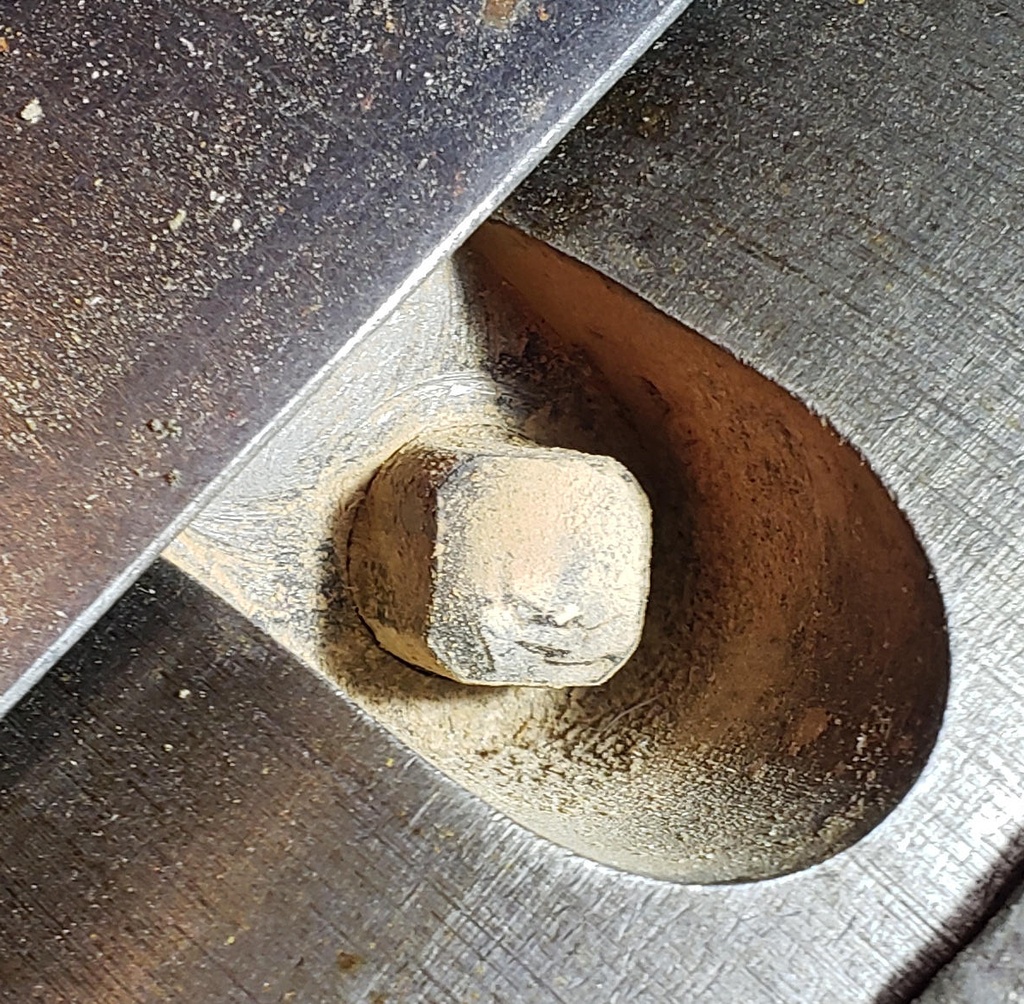

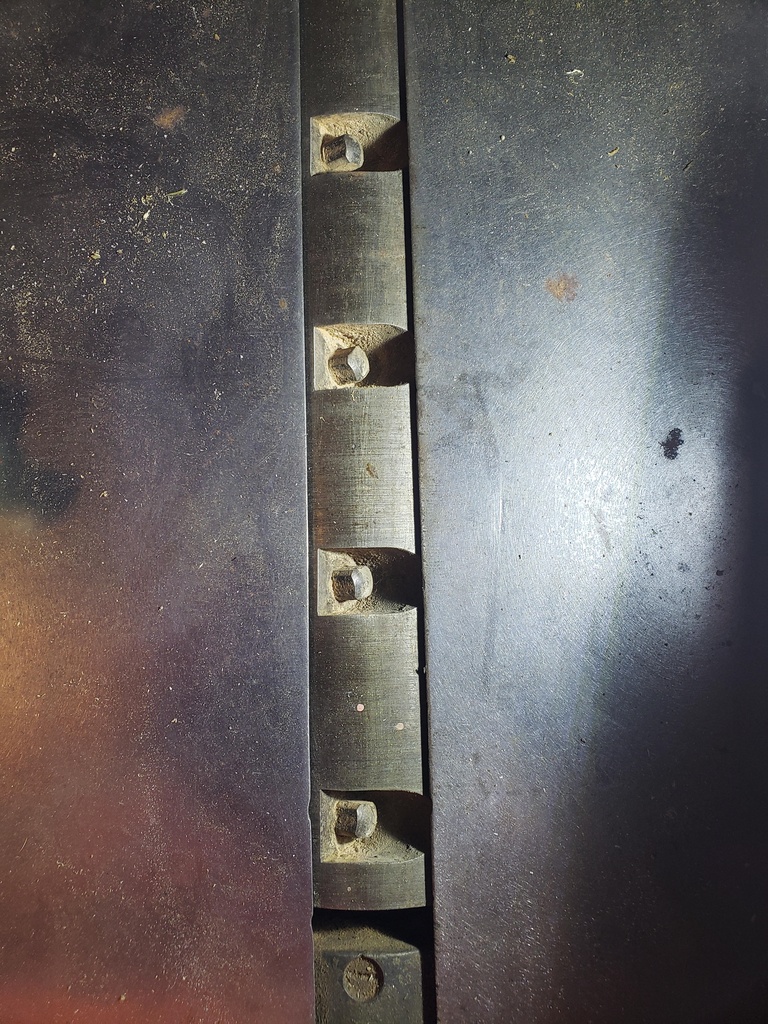

Quelle cle pour demonter les fers?

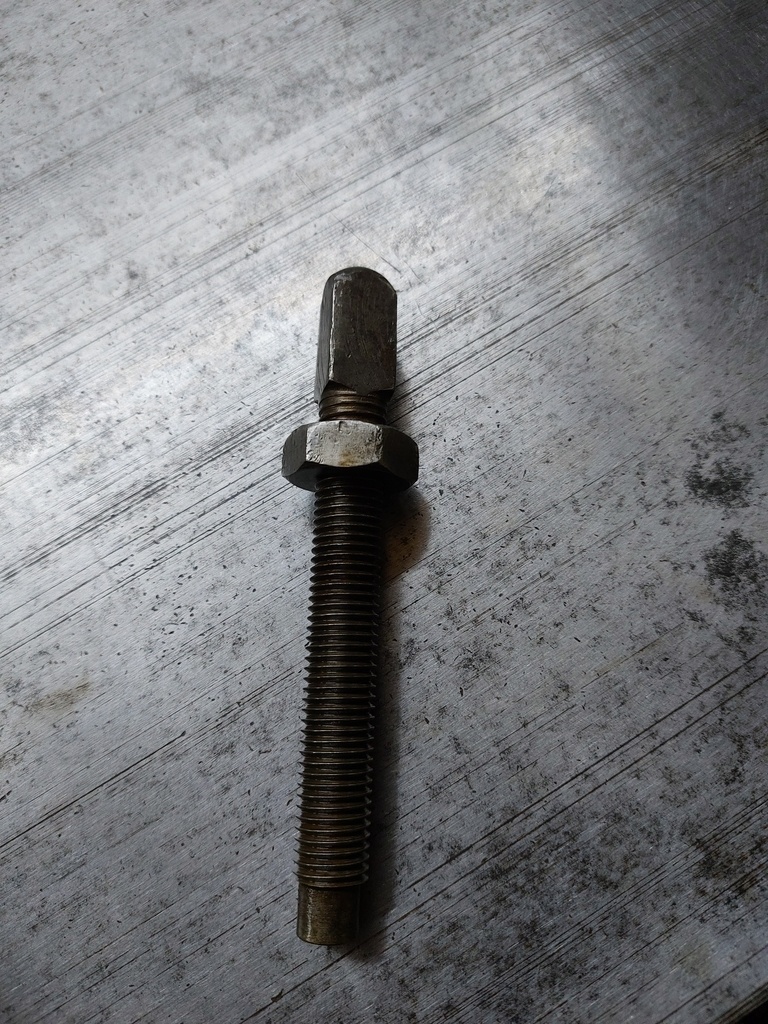

Is semble une vis carré taille environ 10x10mm.

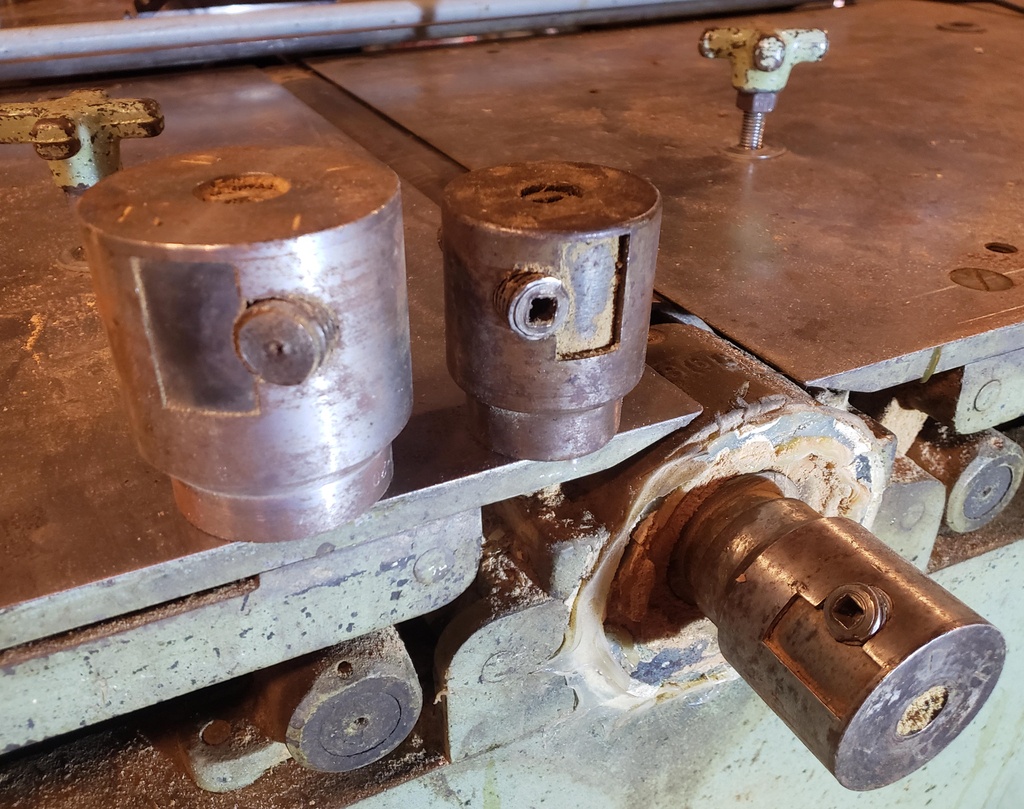

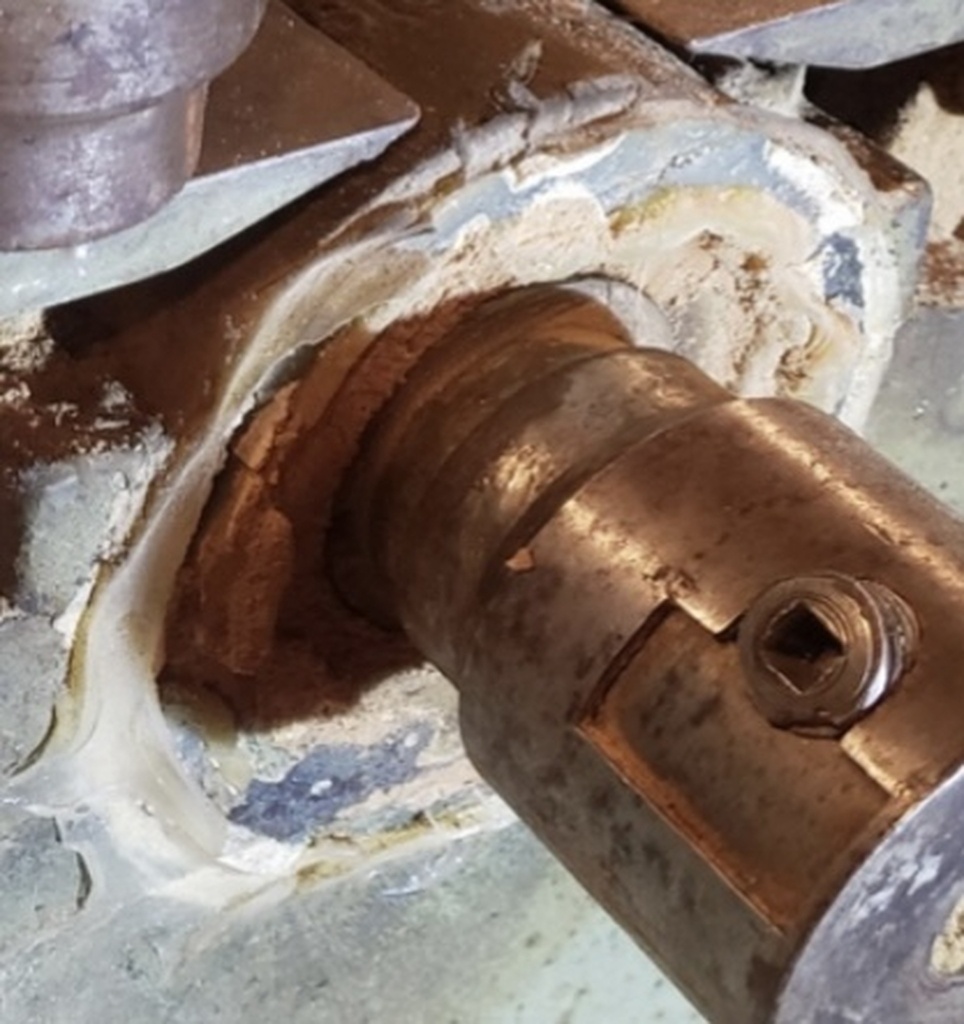

Quelle cle pour ouvrir la tete de mortaisseuse? Trou carré, sorte d'Allen key?
Quelle systeme pour la fermeture de l'arbre du toupie à choiir. Dans la mienne il manque le vis et capot du coup je dois me trouvé la bonne.
2 réponses
au vue de toutes tes questions, je pense qu'il serait préférable de te trouver un "professeur" pour t'initier au travail sur cette machine. Toutes ces questions ne peuvent à mon sens trouver une réponse écrite.
Demande, si localement, un boiseux ne peut pas venir passer quelques heures avec toi.
Bonjour Marco2b et Glaude,
Ceci n'est pas une roulement collé.
En fait l'ancien proprietaire n'a pas utiliser le mortaiseuse et il a collé avec le silicone une tube en pvc dedans et une petite "capot" sur la tete (juste pressé dedans).
Moi j'ai enleve ce tube et du coup tu vois encore la reste du silicone.
J'espere que ça te plaît mieux:)
Ron
Re-bonjour Glaude,
Je comprends ta reponse sur tous mes questions. Je suis en train de chercher des contact dans mon coin pour echanger et d'apprendre.
Mais surtout aussi sur le forum ils peuvent excister des bonnes idées, astuces et ..... . Moi je peux juste apprendre de tous les réponses.
Cordialement Ron
Bonjour Ratooren,
J'ai exactement le même combi que toi que j'ai entièrement démonté et restauré. Récemment j'ai demandé des infos que je n'ai pas totalement eu à...l'ancienne propriétaire de ton combi! Sur mon combi un second moteur avait été installé pour la toupie. Pour un gain de place je n'utiliserai pas ce moteur et j'ai remis l'ancien moteur à sa place d'origine. Pourrais tu me donner les diamètres de tes poulies sorti moteur? Merci
Bonjour Toniio,
C'est super peut etre vous pouvez m'envoyer quelque photos?
Je vais mesuré les poulie pour vous communiquer.
Qu'est-ce que veut dire "...l'ancienne proprietaire de ton combi...?" Ce n'est pas "mon" proprietaire parce que il est decedé?!
J'espere que nous pouvons echanger encore plus. Je reviens la plus vite possible avec les tailles.
Cordialement Ron
J'avais contacté sa fille via le bon coin, elle avait mis le combi en vente , j'ai reconnu le nom de famille sur les fraises!
A comme ça, bon tu sais maintenant aussi que c'est moi qui a acheter leur machine
On peut peut etre echanges beaucoup des infos. Tu as deja fait le travail pour restaurer, moi je dois encore commencer
J'aimerai bien d'avoir quelques photos de ta machine quand tu as le temps
Est-ce que tu as les astuces a mentioné en avance pour le demontage comme je vais faire?
Bonjour Toniio,
Il me manque les cles pour deviser les fers du rabo et pour le mortaisseuse. Est-ce que tu peux me communiquer leurs tailles et eventuellement photos de lui?
Certainement pour les fers du rabo c'est comliquer déja pour lui sortir pour le restauré

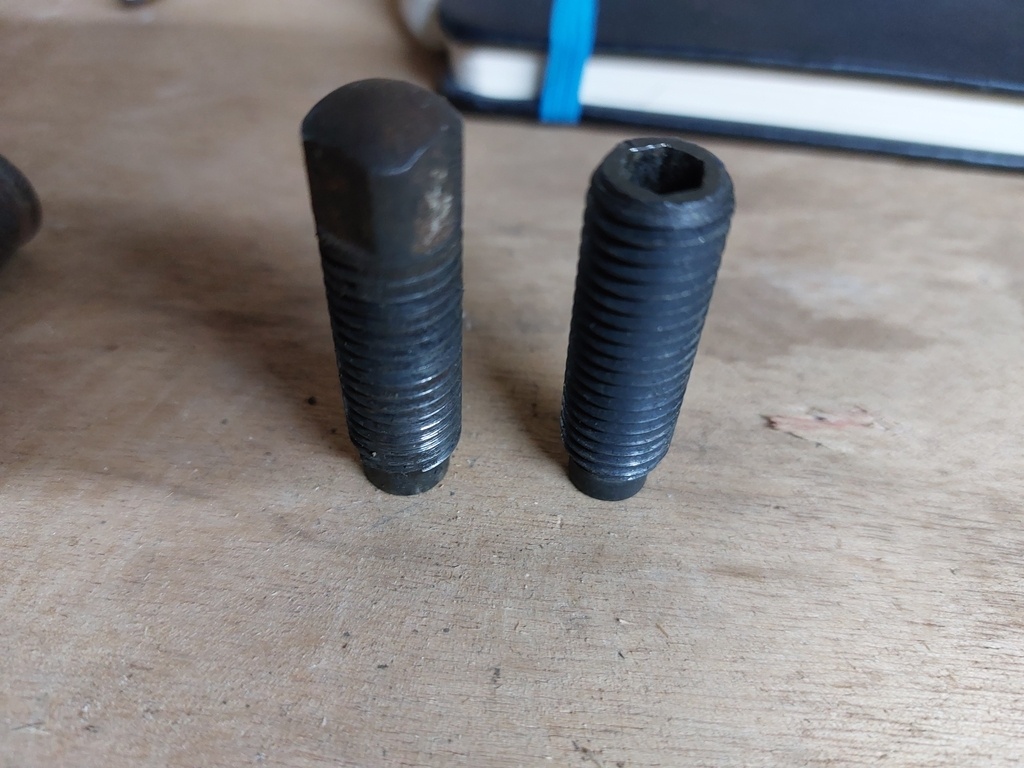

Pour dévisser les vis qui maintiennent les fers, j'ai utilisé un outil de confection locale (Carré de 10) emprunter à une entreprise locale d'usinage. Sinon tu peux essayer en sacrifiant une douille: utiliser le carré que tu agrandis pour mettre sur la tête de vis et utiliser cliquet + douille et embout 6 pans de l'autre. Pour ma part je vais remplacer ces vis par des vis sans tête à bout téton M12x35.
Pour l'outil à mortaise, je ne l'ai pas. Il manque sur ma machine tout comme la plaque côté scie et toupie.
un conseil , si la machine a pas tourner depuis longtemps, démonte tout tes axes et retire la veille graisse qui s'est rigidifié. change les graisseur d'axe par des graisseurs rapide. Je te fais des photos prochainement.
Bonjour, déja merci pour cette reponse. Je vais mesuré la taille de la poulie la vite possible mais avec le gel maintenant c'est pas agreable dans la grange.
Je reviens vers toi vite.
Ron
Bonjour Toniio,

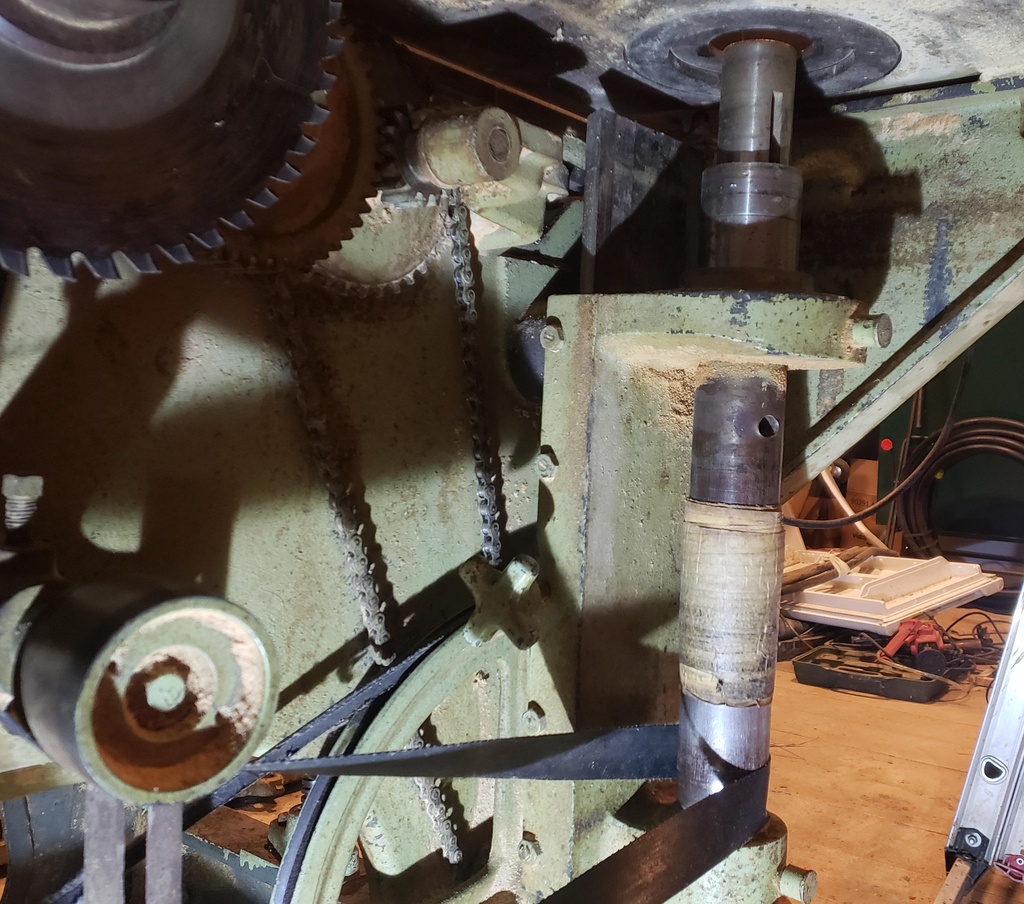

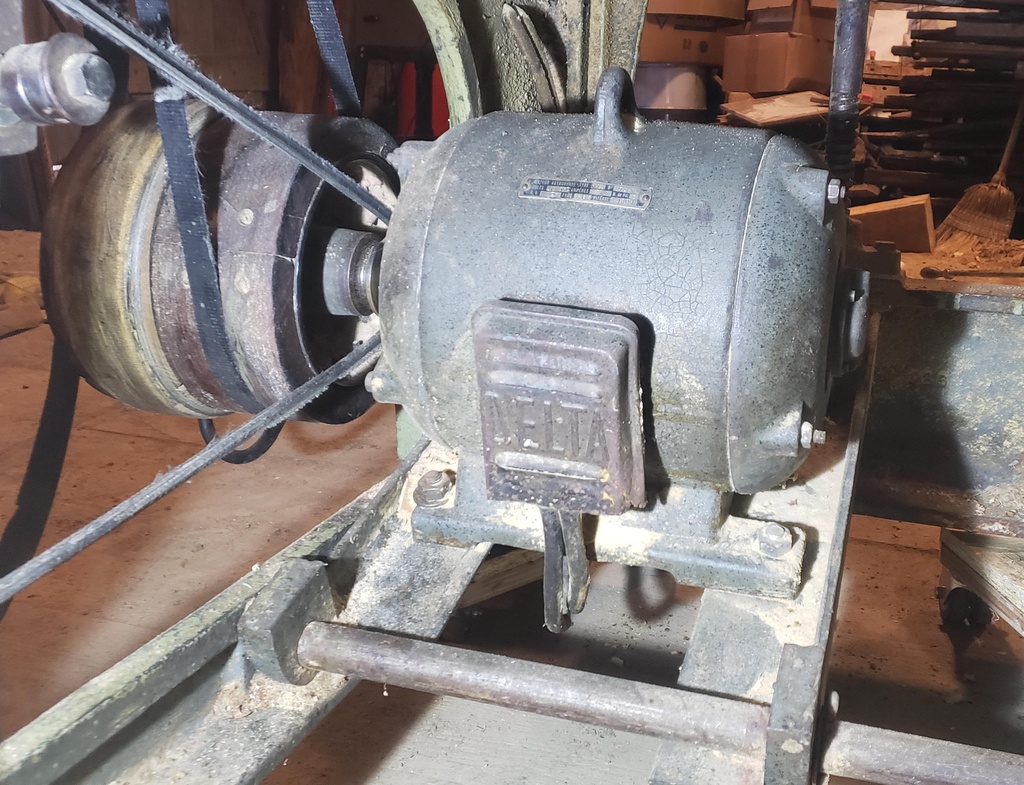

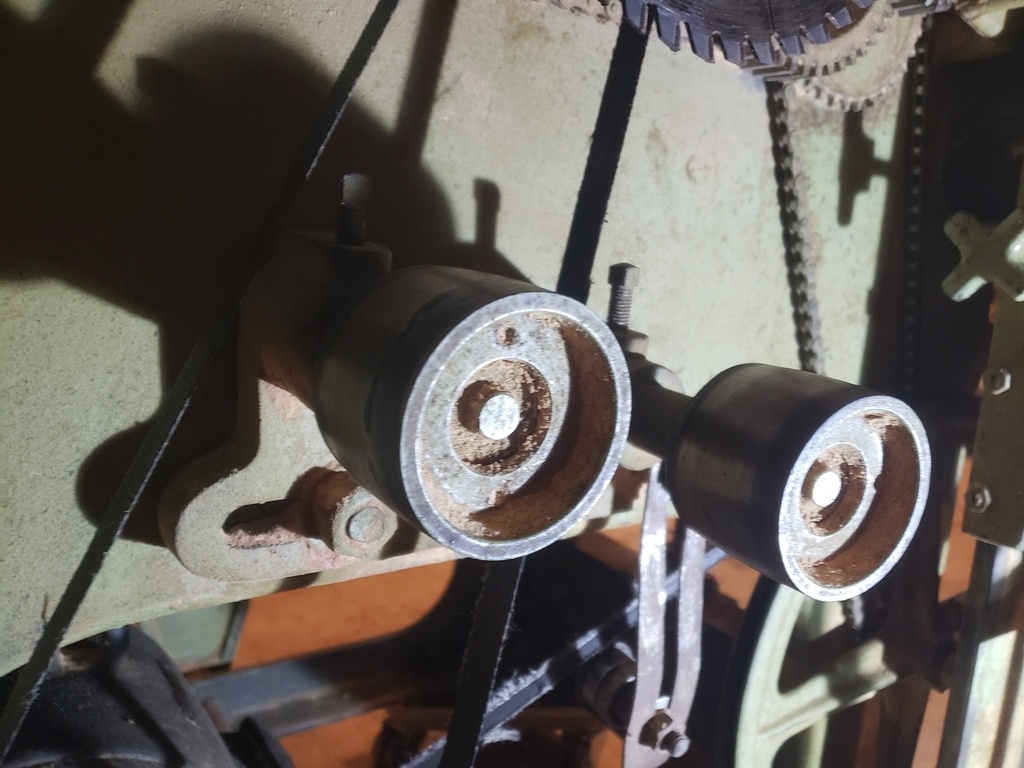

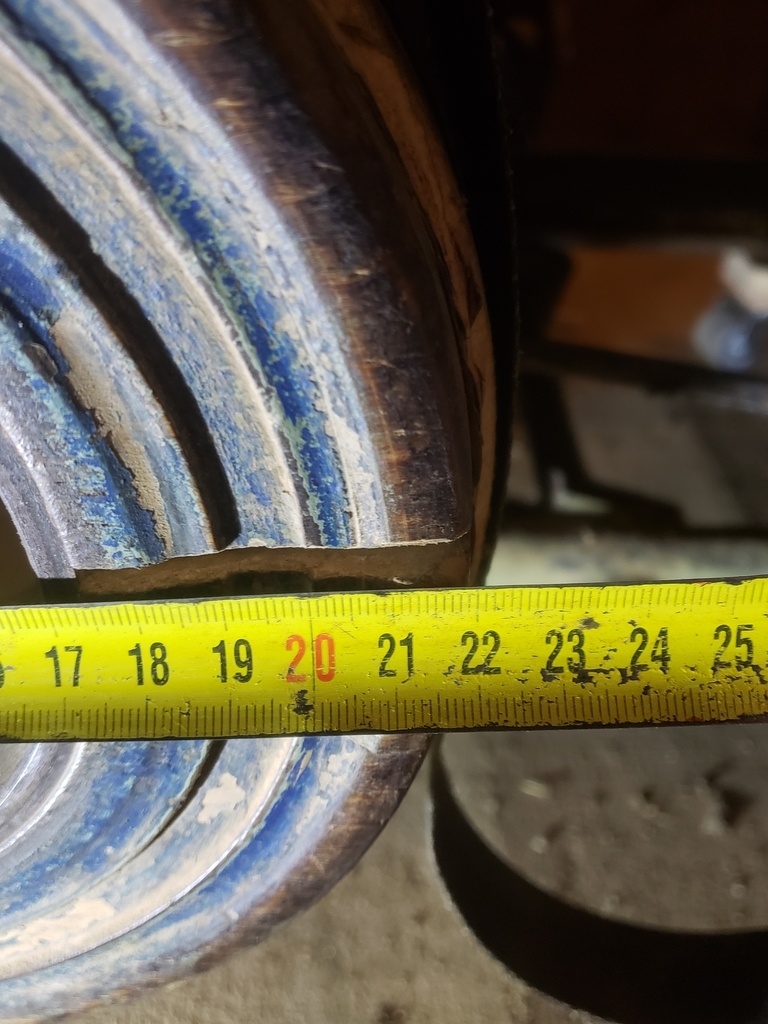

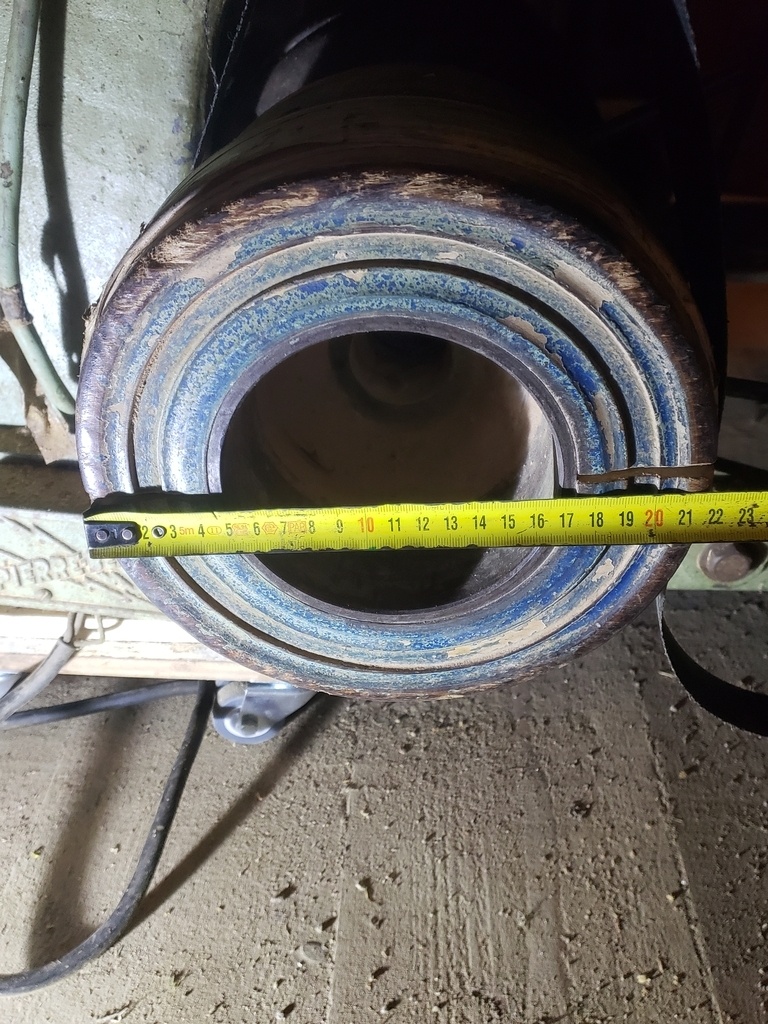

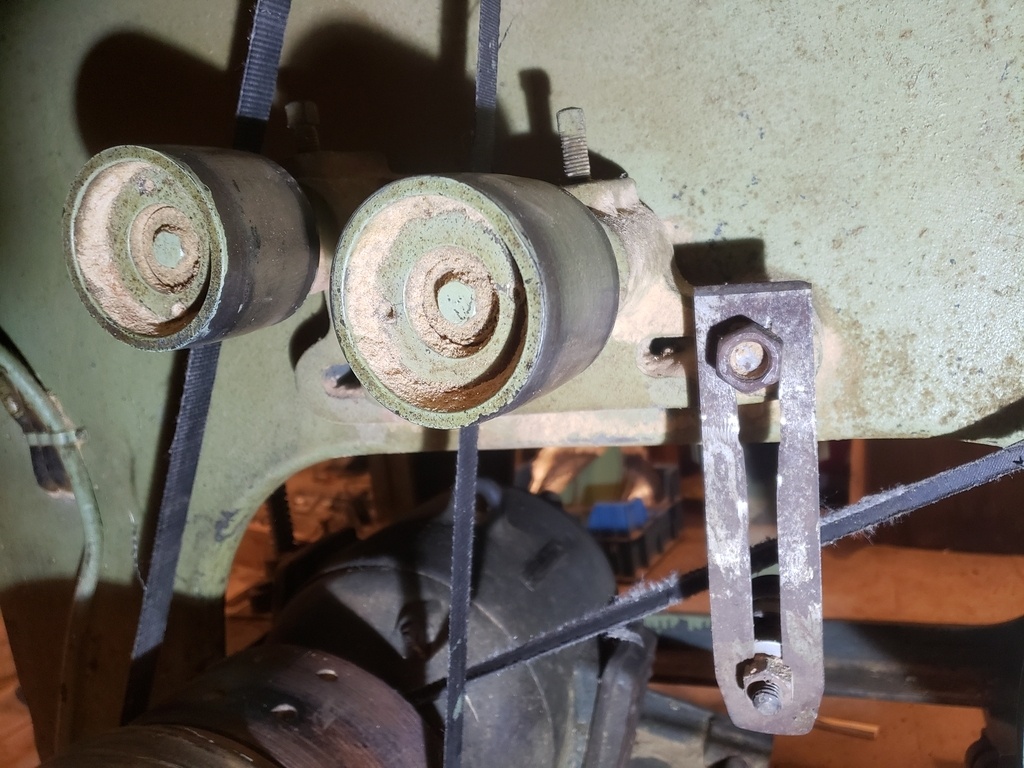

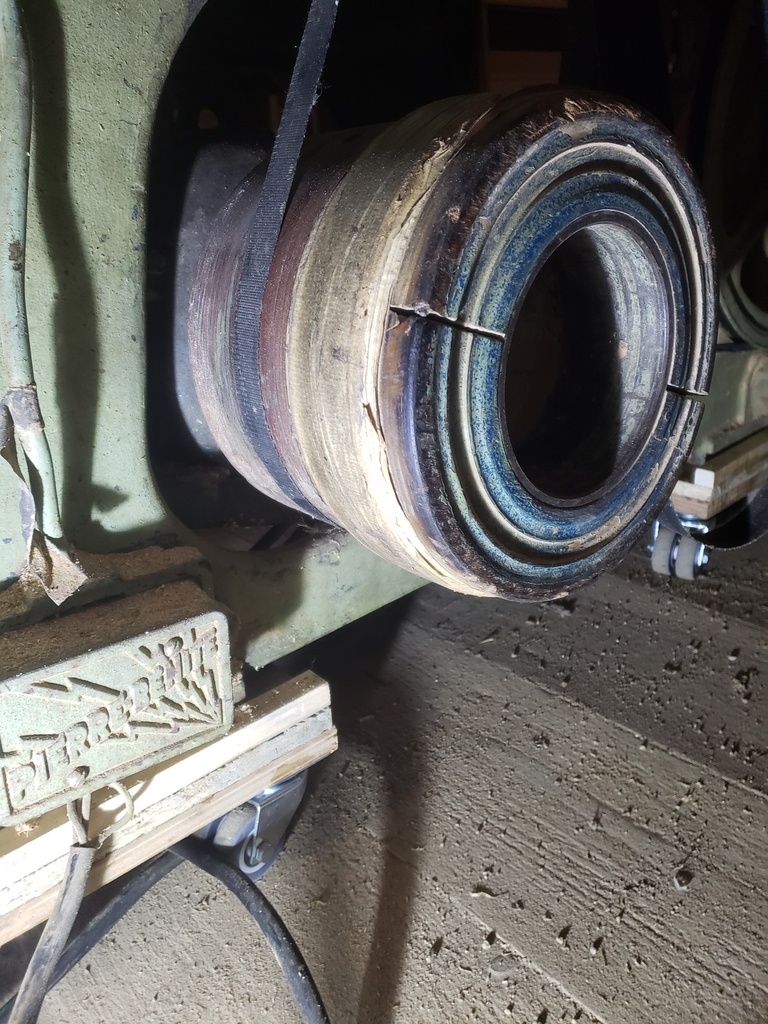

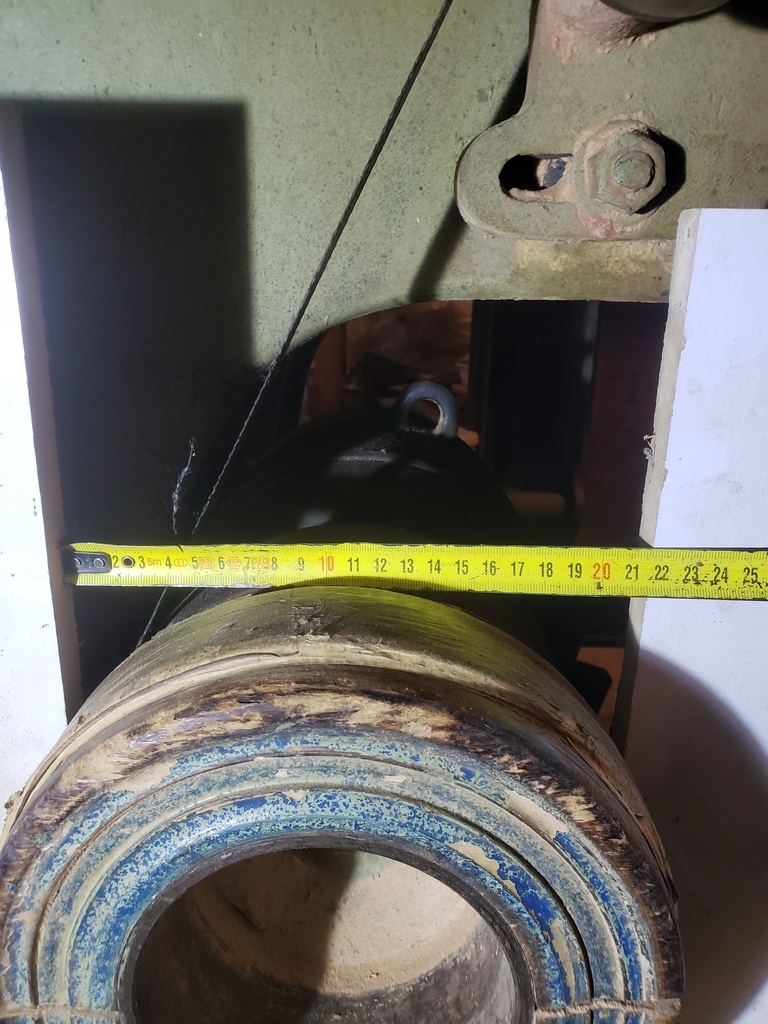

J'ai finalement mesuré le poulie. J'ai ajouté des photos pour te montre la mienne. Au extremité il y a beaucoup de skotch de peinture roulé au tour. Je pense ils ont mis ca pour arriver à la bonne taille parce que le courroie est trop longue?! Ils ont mis le meme skotch aussi beaucoup sur l'arbre de la toupie?!
J'espere que avec les photos tu as assez d'impression.
Poulie au extremité est environ 22cm diametre, vers l'interieur (parti arriere) plustot environ 21,5cm diametre.
Largeur environ 17cm.
C'est dur a mesuré parce que il est encore monté sur la machine.
N'hesitez pas de demander plus d'infos si necessaire.
Ron
Bonjour Toniio,

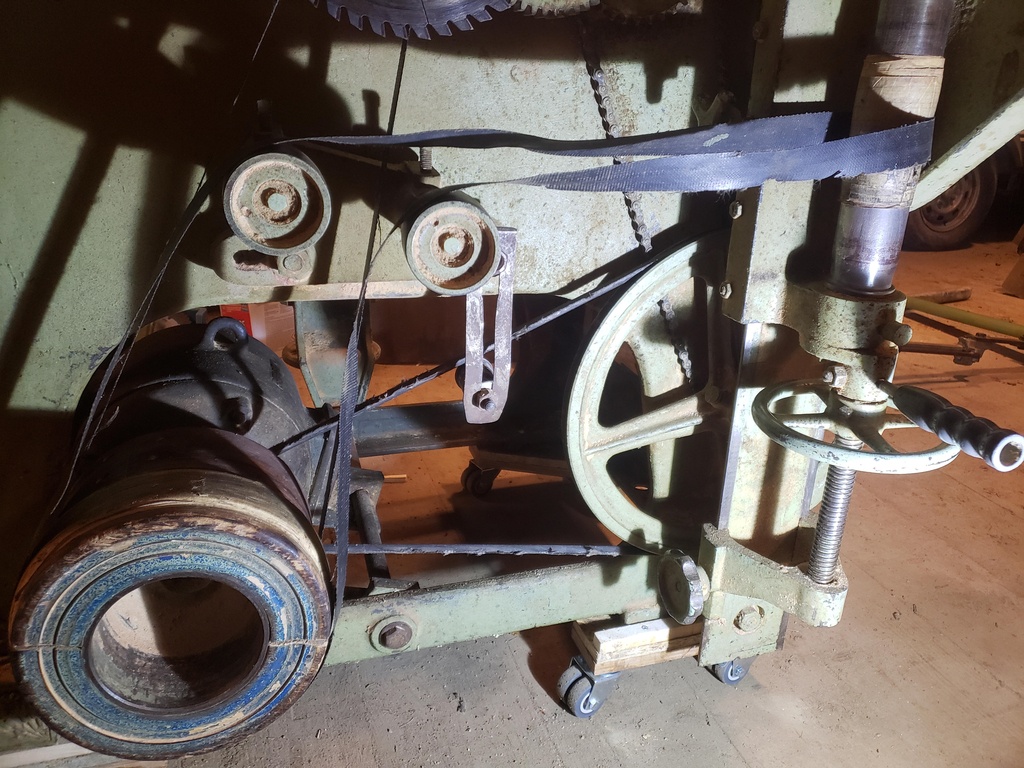

Comme tu vois dans les photos en arriere il y a la courroie principal. La mienne semble etre bien petite. Certainement aussi si on comparre le courroie du toupie et principal. Pour la toupie est trop longue mais il est bien plus large que l'autre.
Sur la poulie et l'arbre du rabo/degau il y a bien de la place pour mettre une plus large.
Est-ce que tu peux me donner la taille de la tienne? Dans tous les cas les courroies sont à remplacer.
Ron
Bonjour Ron,
Je te joins des photos de ma rénovation. J'ai terminé de tous nettoyé et remonter.
Je vais maintenant m'attaquer à réaliser une table pour la toupie(manquante) et fabriquer les protections adéquates à la toupie, dégau, rabot, et courroie.
Pour tes questions de ton 1er post :
- vis de la toupie M12x150mm

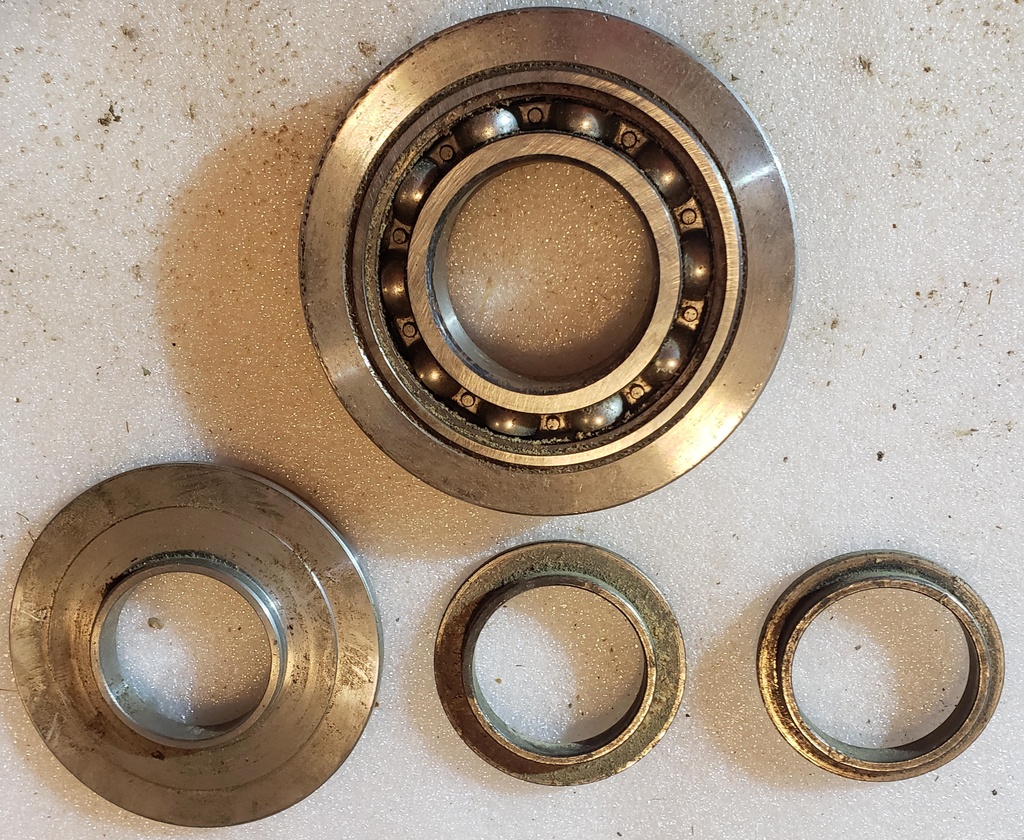

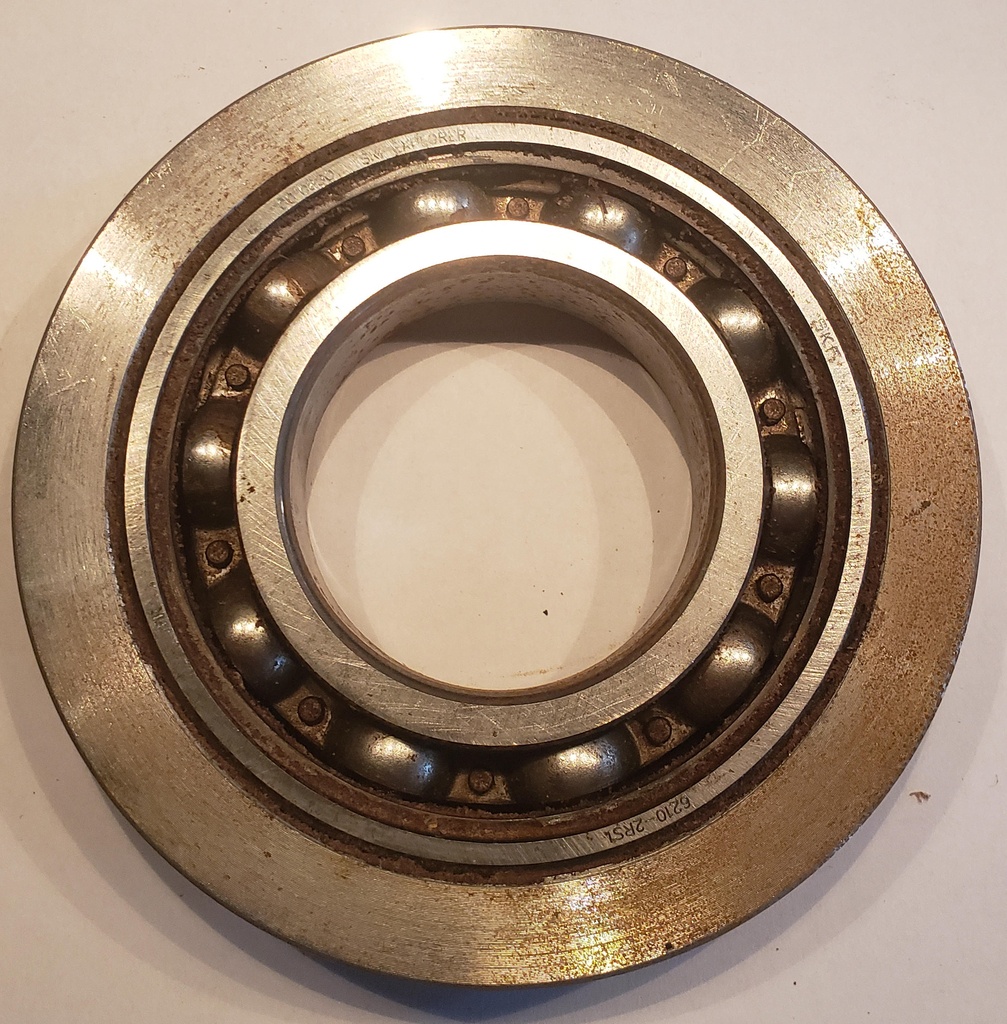

- C'est un roulement de rechange de l'arbre de degau

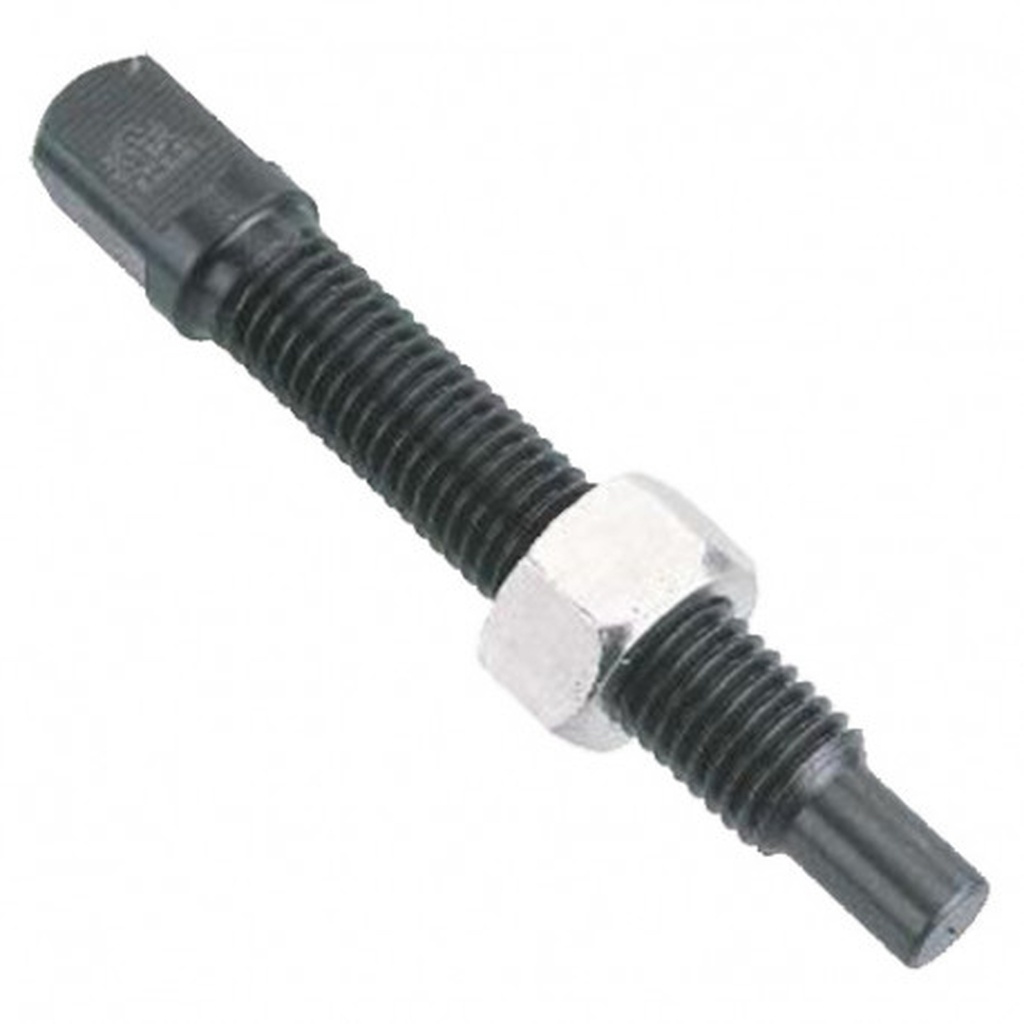

- Pour ma part chez un usineur. il aura une clé carré de 10. j'ai fait le choix de les remplacer par des vis sans tete à bout téton

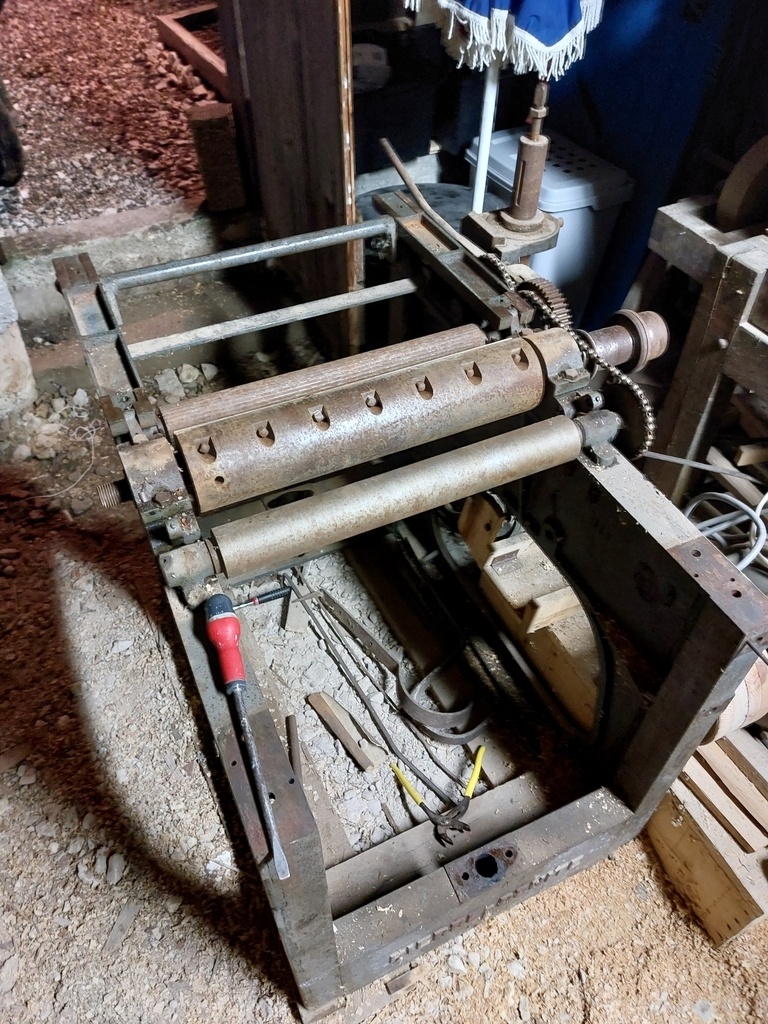

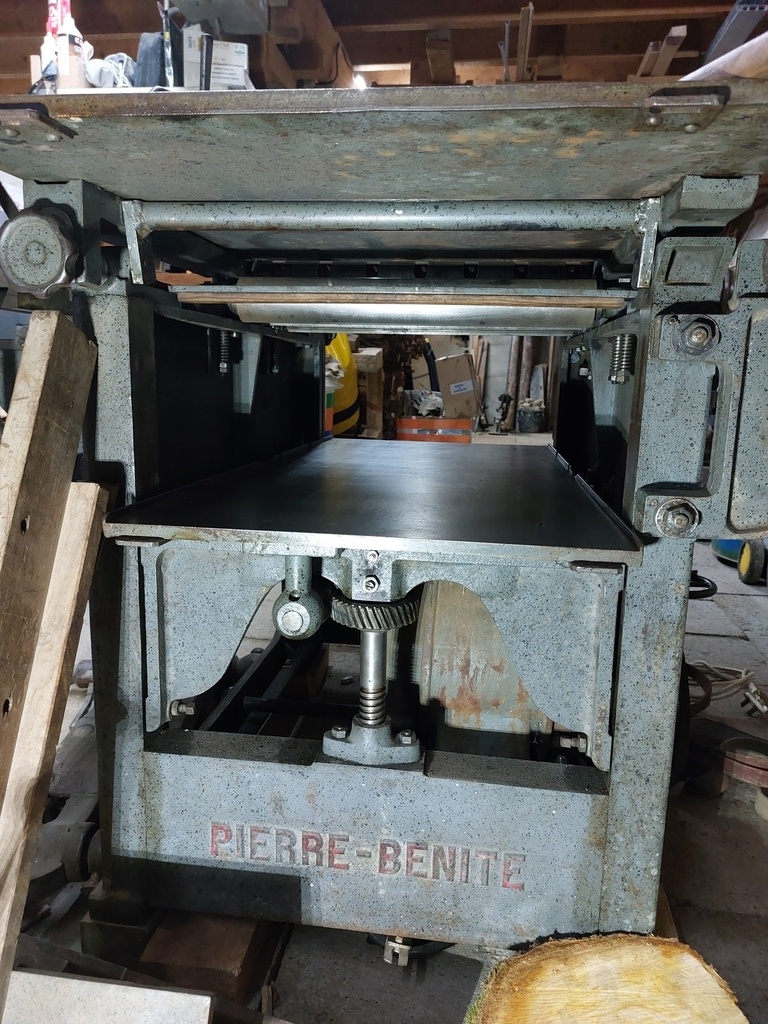

La dégau avant rénovation

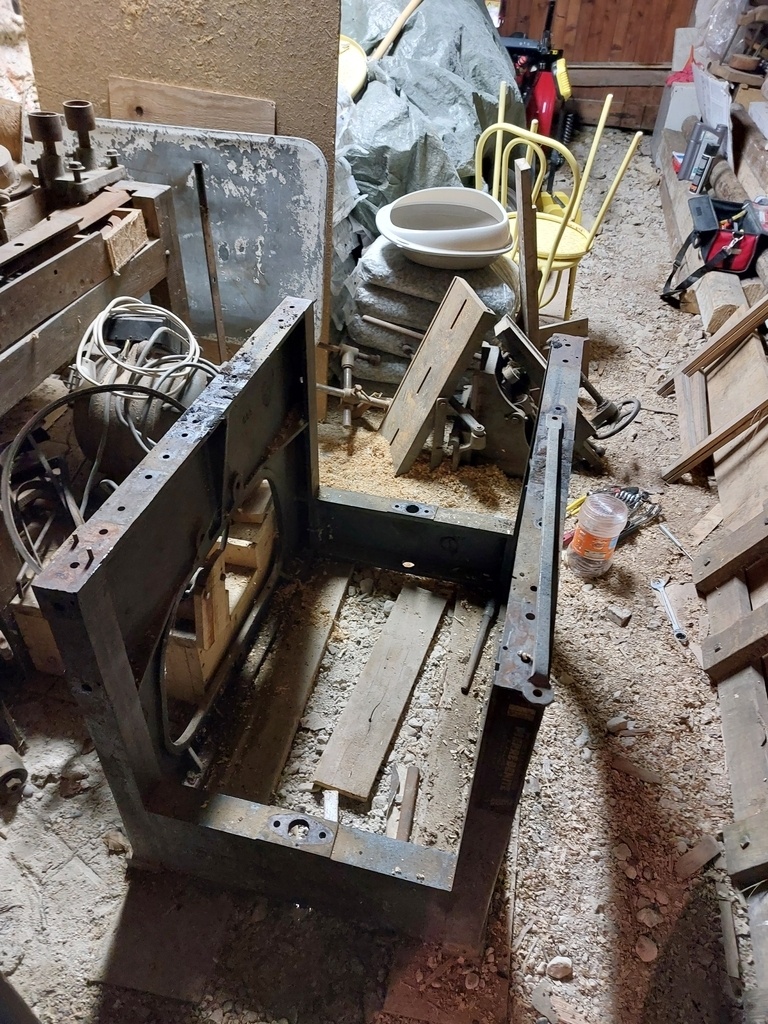

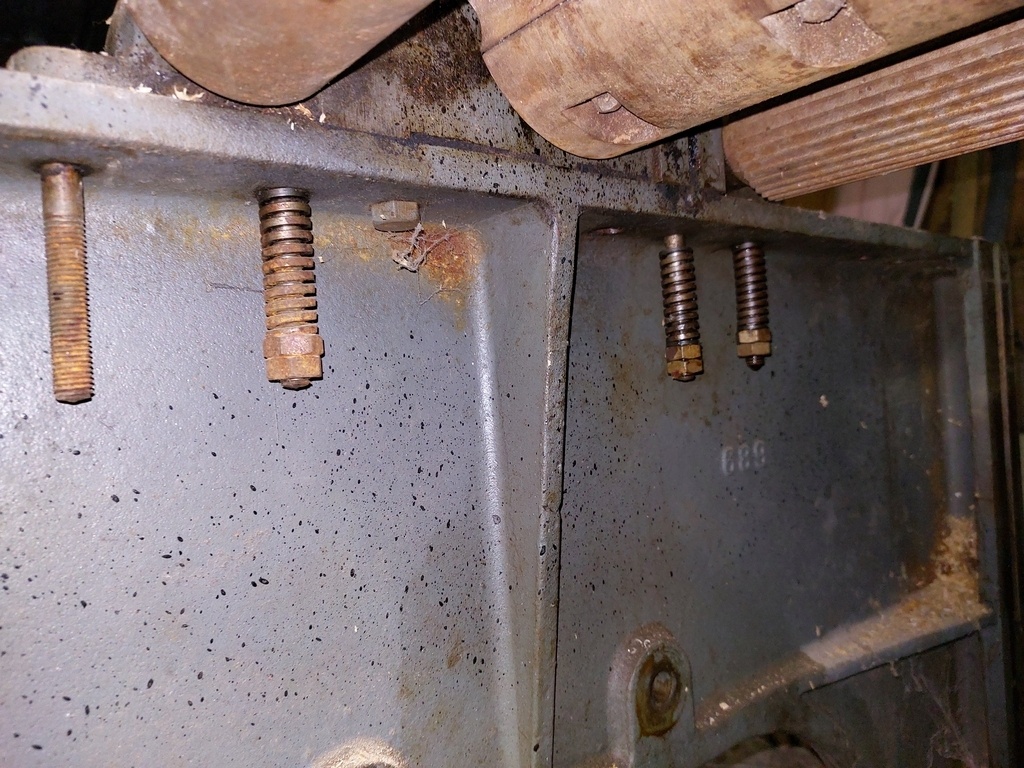

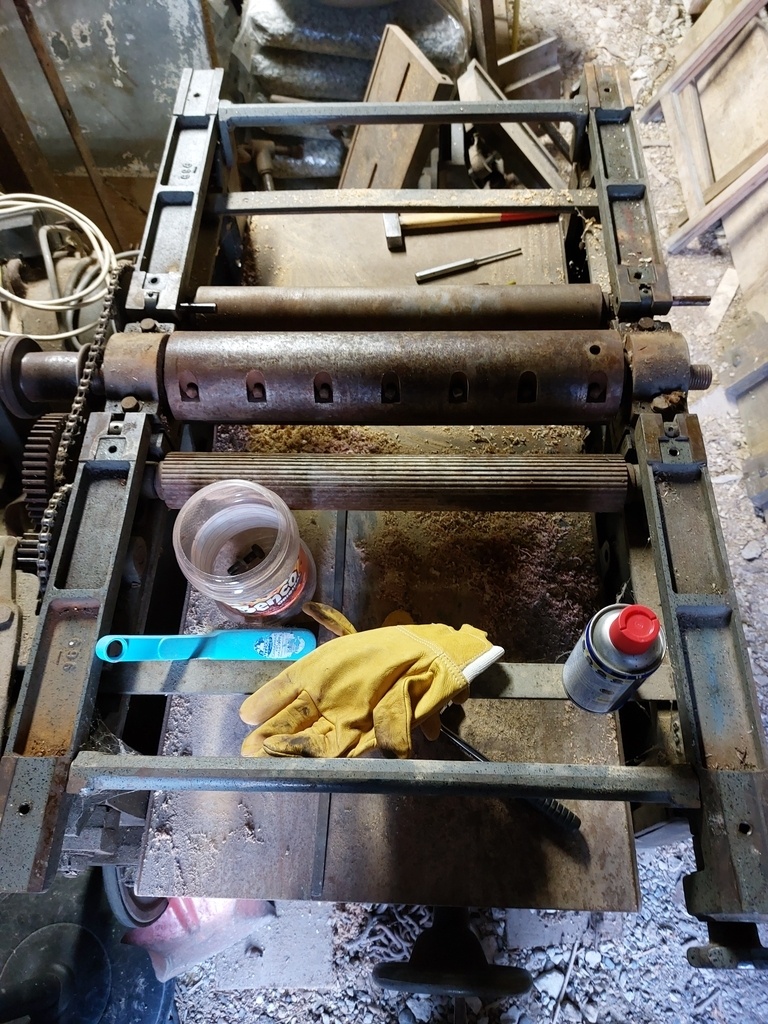

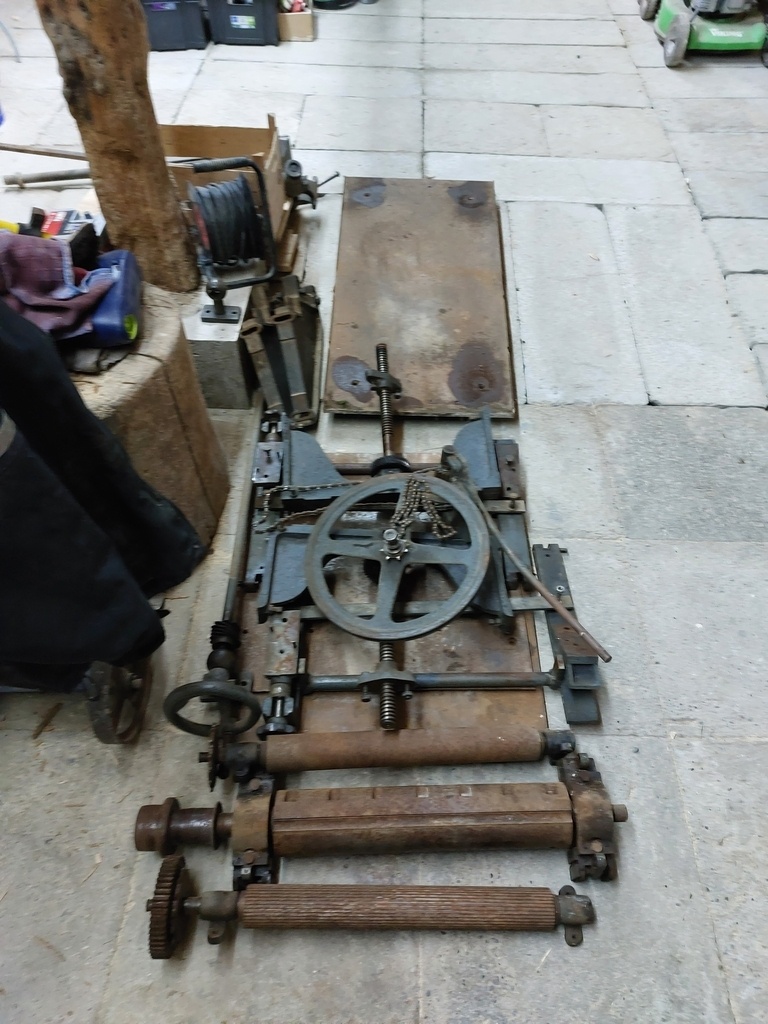

La dégau démonté
La dégau remonté
Concernant le diametre de la poulie de degau/rabot, celle monté sur la mienne était de 200 mm.
Ce qui me pose des questions sur la vitesse de rotations de l'axe de degau et de la toupie.
Avec un axe à 2 fers et le systéme de blocage des fers de ce type, Quel vitesse max pour travailler avec sécurité?
Si je calcule bien :
Vit moteur : 1500tr/min
Poulie menante : dia 200mm
Poulie mené : dia 60mm (diametre de l'entrainement courroie) ou dia 107(diametre de l'arbre ou sont positionné les fers)
Vit =1500 200/60 ou vit = 1500 200/107
Vit = 5000 tr/min ou Vit =2803 tr/min

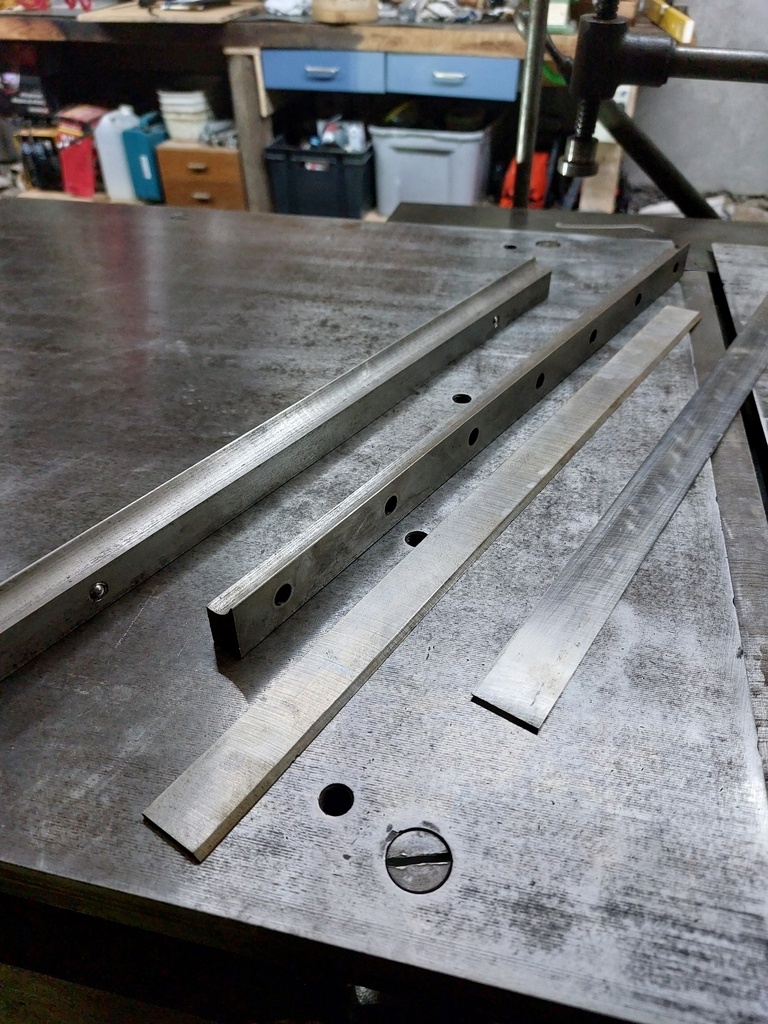

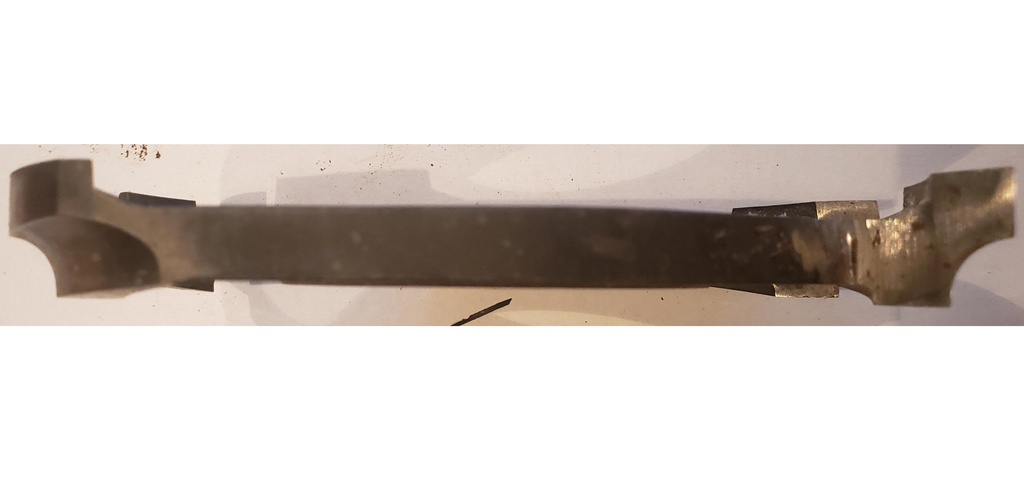

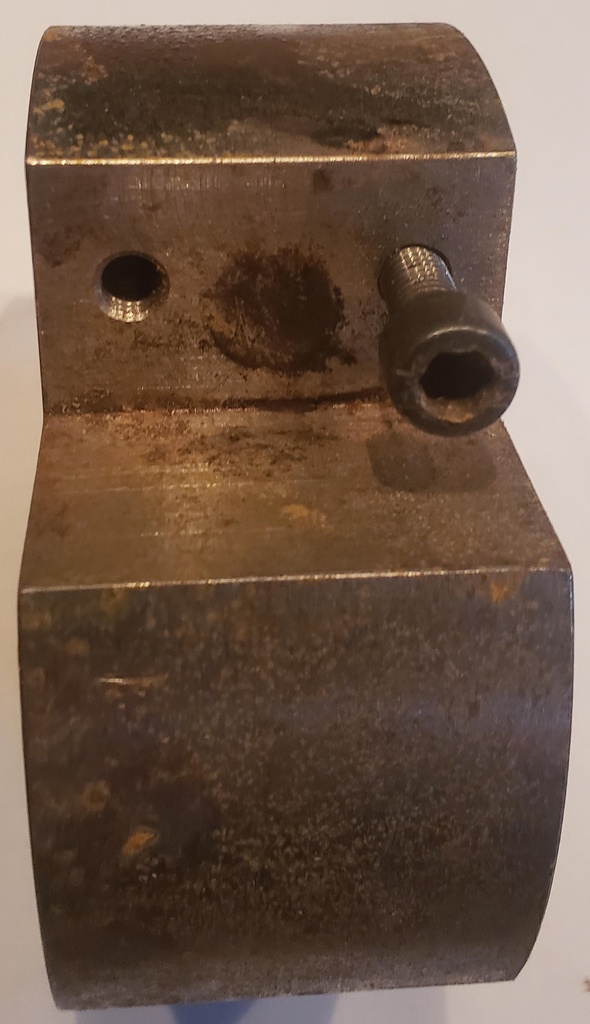

ci dessous photo des fers+ porte fers
Bonjour Toniio,
Merci pour tes photos.
Sur la question de les vitesses je ne peux pas te repondre en manque du experience, peut etre ils sont des autres sur le forum qui te peut t'informer.
Est-ce que tu a remplacé tous les roulements?
Tiens moi au courant avec ton avancement s'il vous plaît. Vu les autres travaux à faire je n'ai pas deja attaquer la machine:(.
Je veux bien de te lire.
Ron
Bonjour Ron,
Je n'ai remplacé aucun roulement, par contre j'ai entièrement tout démonté pour dégraissé la graisse qui était sèche. Désolé je n'ai pas pris le temps de prendre des photos à ce moment
