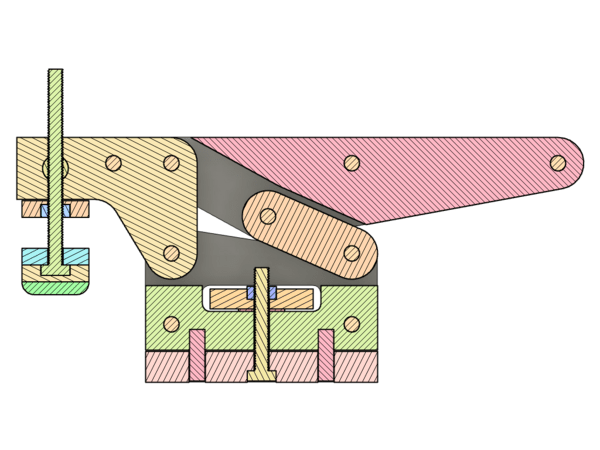

Sauterelle en contreplaqué pour serrage des pièces sur la Workstation ... ou autre

Vous trouverez ici la modélisation sous Fusion 360 et SketchUp ainsi que les export SVG destiné à l'usinage avec Shaper Origin. Mais dans le fond, ça interdit pas de les usiner autrement ...

Dans cette modélisation, je suis parti sur du contreplaqué bouleau de 6,5mm d'épaisseur. Toutes les pièces sont réalisées à partir de cette épaisseur. Le corps de la sauterelle est donc constitué de 4 couches (INT et EXT).
A l'exception de la bride (slider) qui sera à réaliser en bois massif à partir d'une baguette de 12x14mm de section.

Tous les axes de pivot sont découpés dans des tourillon en hêtre non crénelés de 6mm et 10mm.

Fournitures prévoir (pour 1 sauterelle) :

• 1 plaque CP bouleau 6,5mm de 280x120mm (EXT)
• 2 plaques CP bouleau 6,5mm de 180x90mm (INT)
• 1 plaque CP bouleau 6,5mm de 150x50mm (Roues)
• 1 boulon 6x40 M6
• 1 boulon 6x80 M6
• 2 écrous M6
• 1 rondelle D6x18

Fraises utilisées :

• 1/8" (pour la découpe)
• 1/4" (pour l'usinage des feuillures de la bride (slider))

Retrouvez plus d'informations sur le résultat dans la création jointe et découvrez sur le processus de conception dans ce pas à pas.
