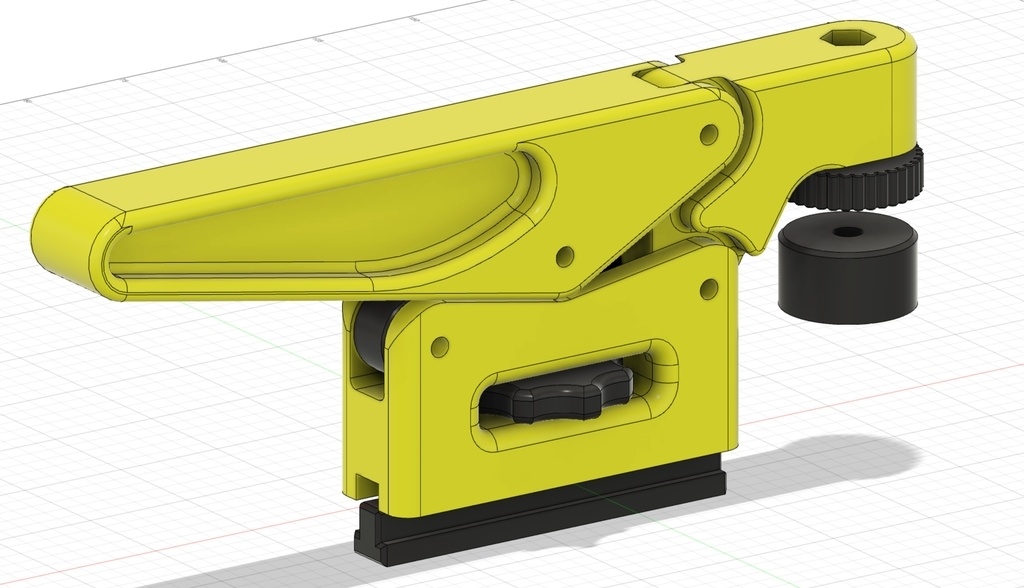

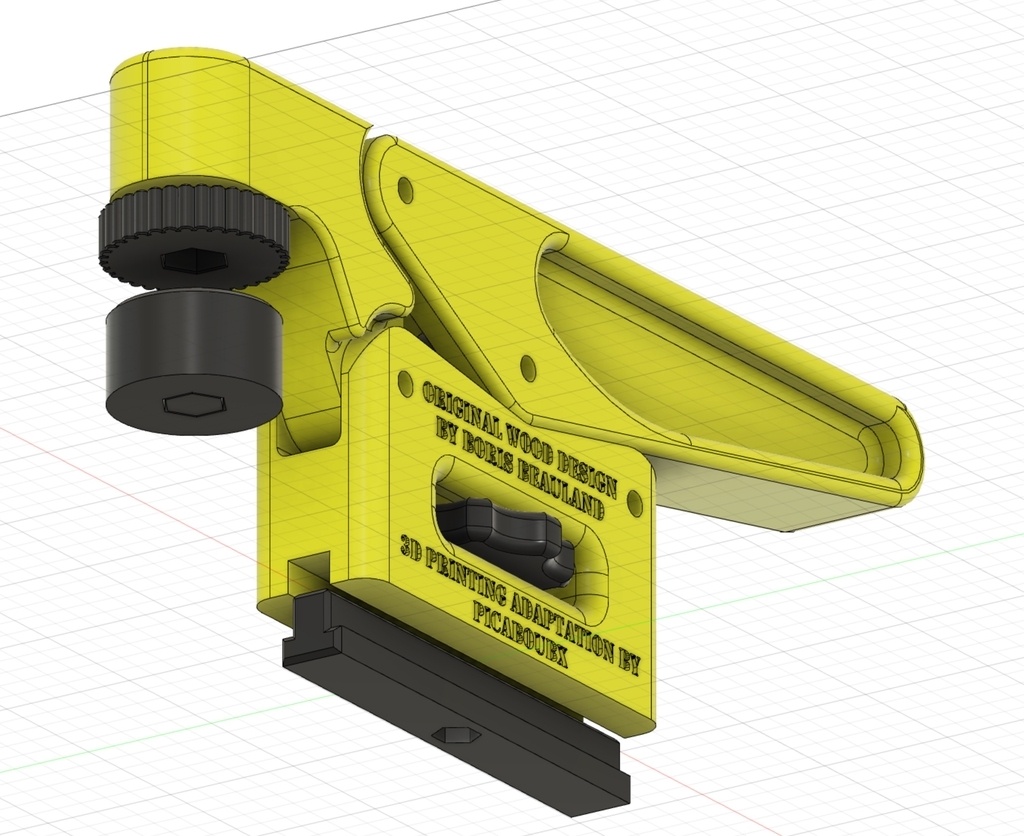

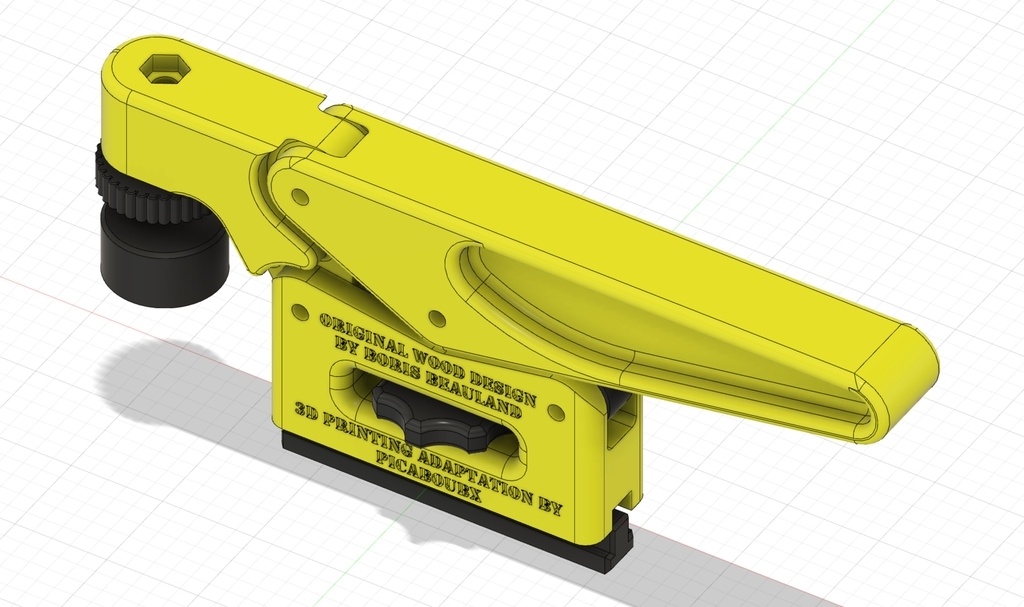

Après la vidéo et les plans publiés par Boris Beauland sur sa sauterelle d'établis, je me suis dit qu’il serait intéressant pour moi et peut-être aussi pour d’autres qui ne sont pas équipé du matériel pour le bois ou qui n’ont pas envie d’une version en bois de proposer une version adaptée à l’impression 3D PLA ou ou à la CNC.
Je me permet donc de vous partager le petit travail d’adaptation de j’ai fait il y a quelque temps sur la base de sa création. (merci à lui)
J’ai adapté certaines parties pour que cela soit compatible avec l’impression 3D ou une CNC tout en conservant une solidité suffisante.
Par exemple la partie « serreur » qui vient dans le rail a été modifiée pour des rails plus « classique » d’établis (9x16mm) et j’ai remplacé les 2 ergots par un encastrement sur la longueur dans le corps central.
J’y ai mis un patin en caoutchouc pour protéger les pièces à maintenir.
Vous aurez besoins de :
1 vis M4 x 40 + 1 écrou M4
1 Vis M6 x 60 + 3 écrous M6
4 tiges de longueur 28mm x Ø4mm (Tige Alu ou Acier ou Vis M4)
Publications associées
Licence
Discussions
Content de voir cette adaptation ici
C’est chouette que les idées et les partages fassent leur chemin comme ça
Yeah, merci beaucoup pour le partage !!
Muy interesante.
Una pregunta, que % de relleno para la impresión con PLA ? Para que sea lo suficiente fuerte. Gracias
Très interessant.
Une question, quel % de remplissage pour une impression avec du PLA ? Pour le rendre assez fort. Merci

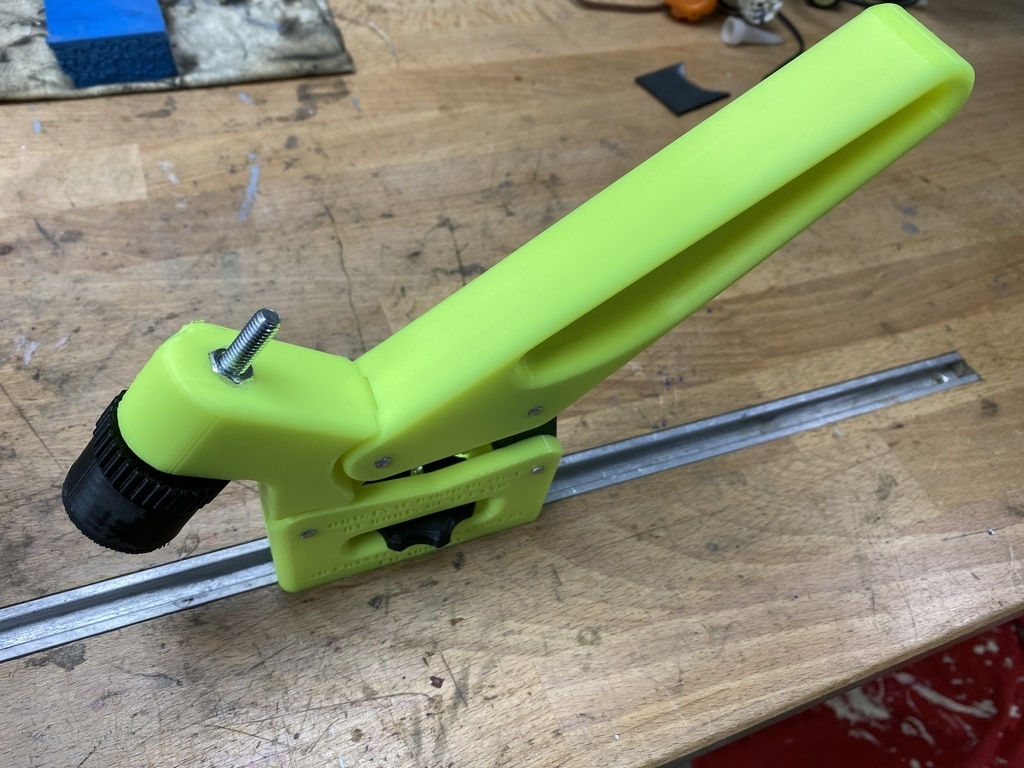

Personnellement c'est imprimé en PLA+ avec 3,5mm de coque et 45% de remplissage alvéolaire 3D. De toute façon au dessus de 60 à 65% de remplissage je n'ai pas constaté de gain de solidité, donc 45% est une bonne moyenne.
Merci
Chouette adaptation, bravo !
Je n’ai pas encore eu le temps de me faire ces sauterelles en version bois, mais j’y compte bien.
Cependant, grâce à toi, je vais peut-être demander à mon collègue possesseur d’une imprimante d’en sortir une paire à partir de tes fichiers !
Penses-tu que la modification que tu y as apporté permet tout de même de l’utiliser avec la workstation de shaper ou elle sont réservées à un usage sur t-track d’établi ?
Salut,
J'ai fournis le fichier Fusion360 (un peu bordélique désolé) pour permettre à chacun d'adapter entr'autre le système de fixation en fonction des rails dispo sur les différents établis.
Donc si tu a Fusion tu peu te créer le modèle qu'il te faut.
Bonjour et merci
pourrais tu faire une capture d'ecran de ton plateau avec toute les pièces dessus dans ton Slicer 3D afin que l'on puisse voir l'orientation de tes impressions?
J'ai une petite idée et pour certaine partis je peux voir l'orientation des couches sur la photo mais je ne suis pas sur a 100% pour toutes les pieces
