Ma première réalisation: un petit banc

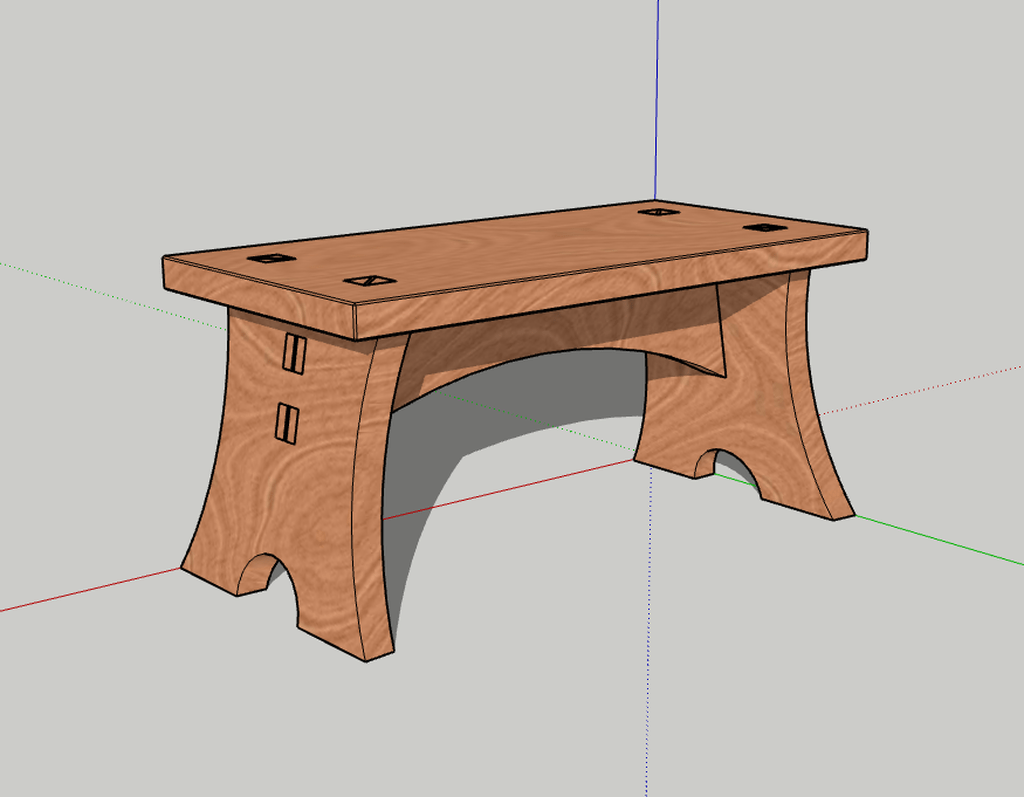

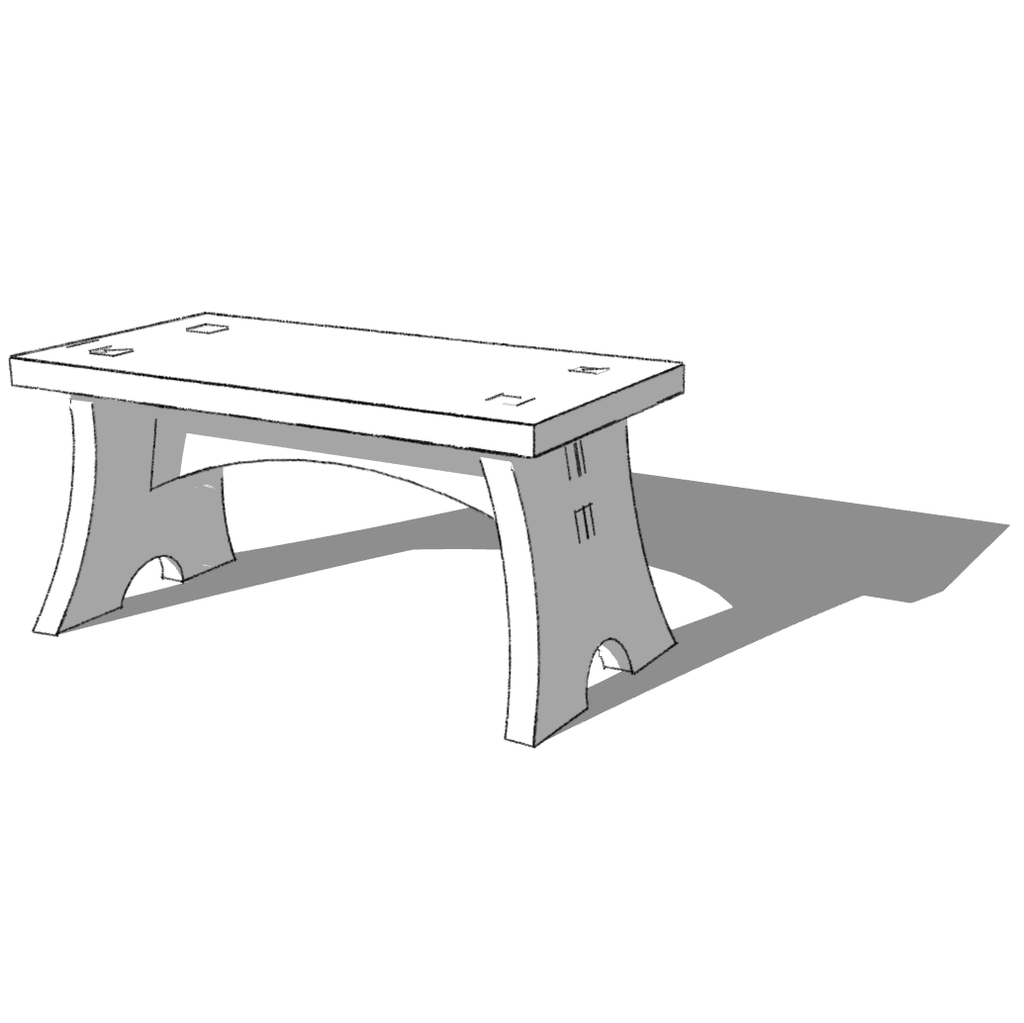

Ce petit banc est conçu pour n'utiliser ni clou, ni vis, ni colle.

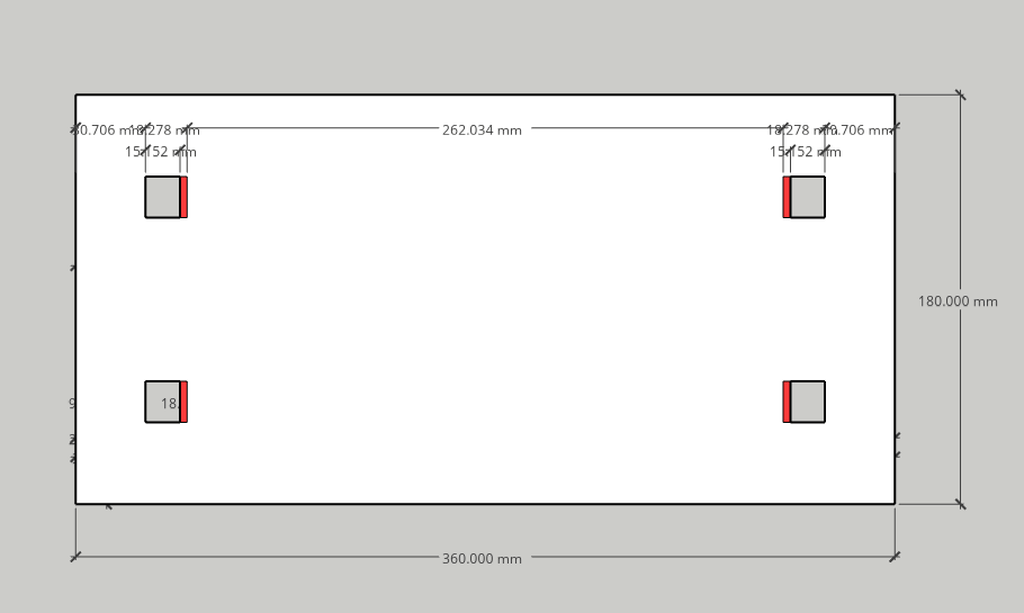

Le plateau est solidarisé aux pieds par des jeux de tenons, mortaises.

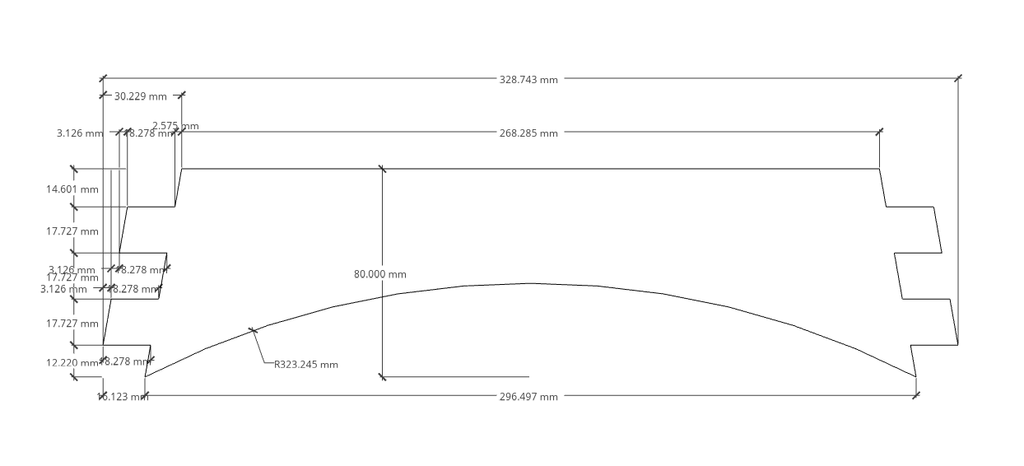

Une traverse centrale relie les pieds en eux et est solidarisée aux pieds par des jeux de tenons, mortaises.

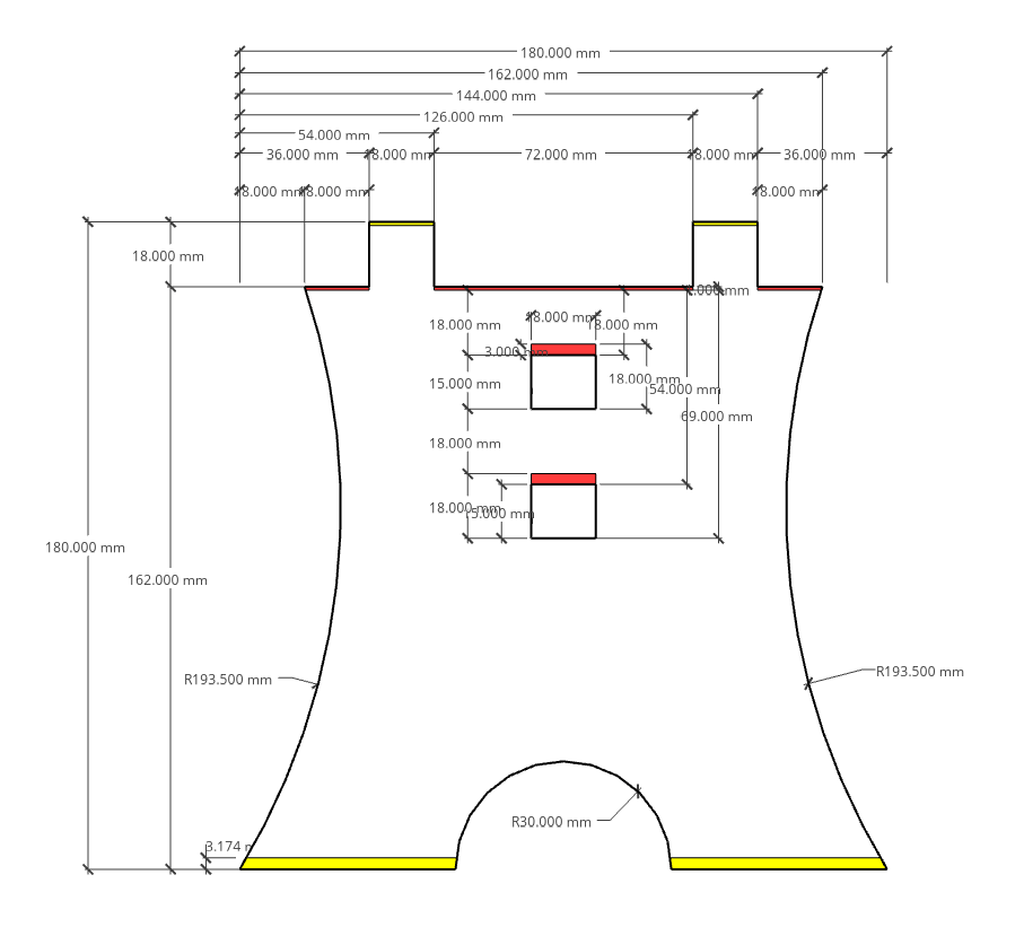

Les pieds et la traverse reçoivent des arrondis pour avoir un profile plus allégé.

Les tenons sont découpé pour accueillir un petit coin de bois et rendre le montage fixe.

L'assemblage des 4 pièces doit se faire en une seule opération.
