Marc Janod

Gabarit simple pour tourillons system 32 et dimensionnement au cisaillement


Bonjour à tous,

Dans le cadre de la construction du lit en hauteur pour ma fille, je voulais apprendre l'assemblage par tourillons de manière rapide / répétable.

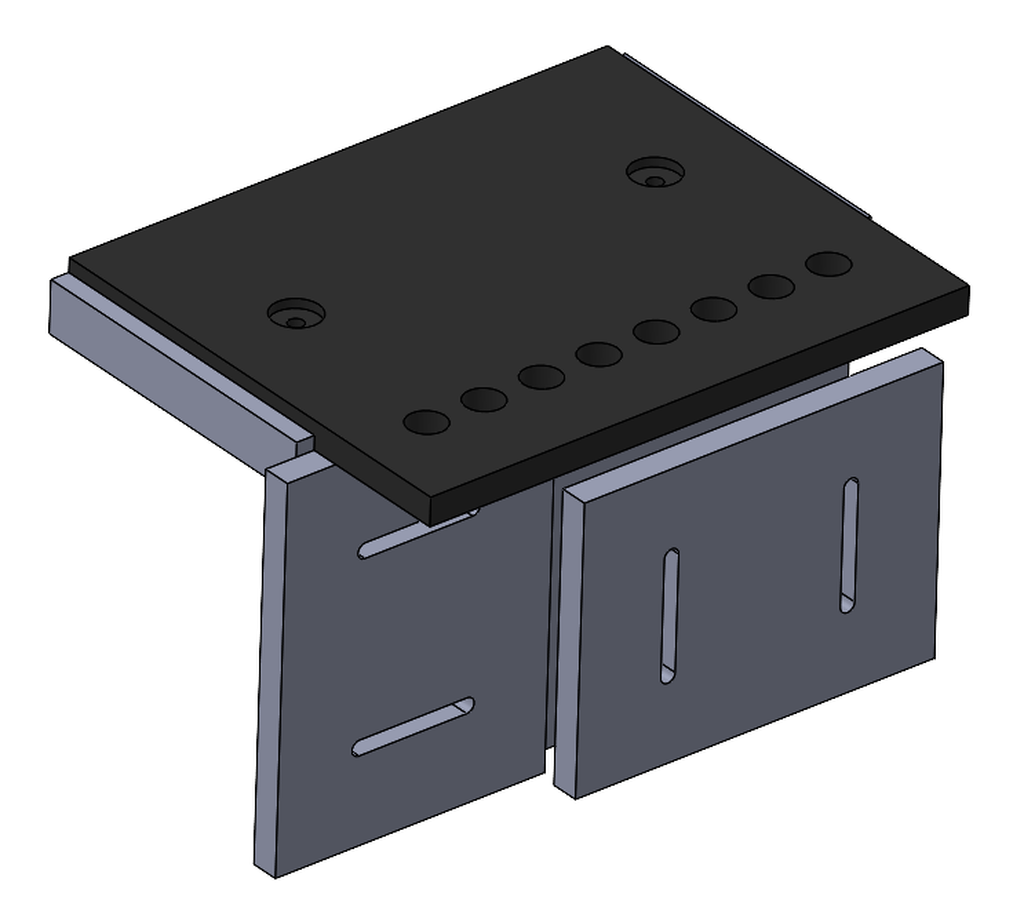

largement inspiré d'un modèle développé par Guido Henn : à l'observation de ces vidéos, j'ai conçu ma version. On ne peut faire que des assemblages à 90° mais l'avantage est que le gabarit est simple à fabriquer.

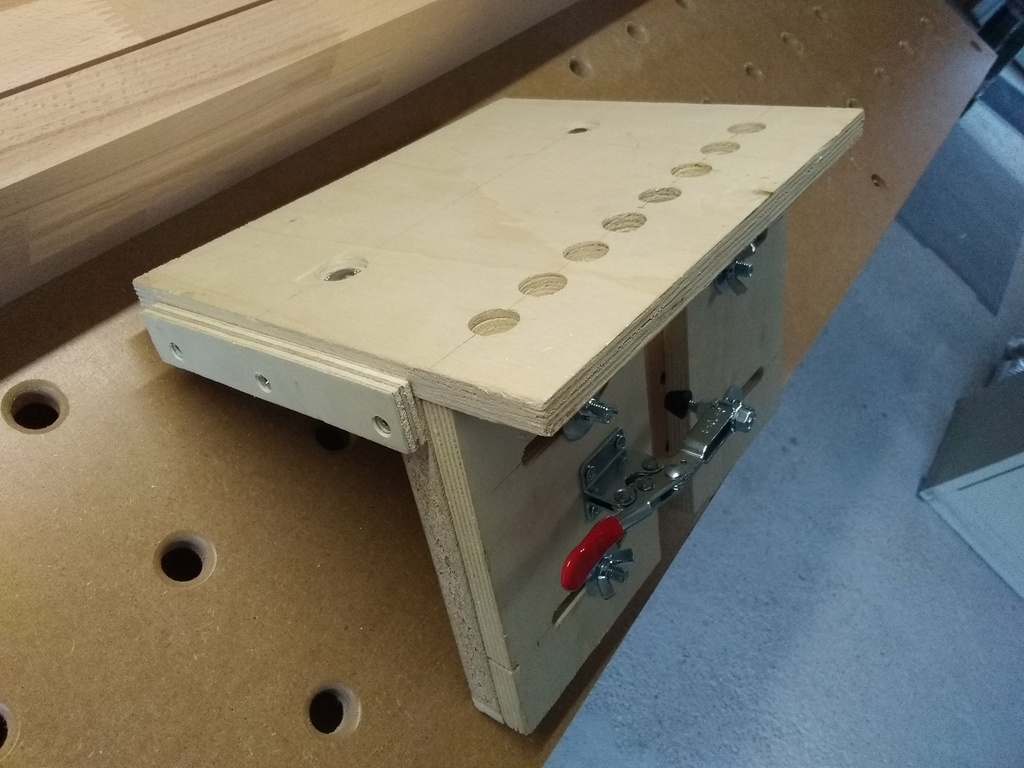

Ce gabarit utilise une défonceuse avec bague à copier de Ø20mm et des fraises pour tourillonner.

Je ne vais pas créer un post spécifique à la réalisation de ce gabarit mais plutôt à son utilisation lors d'un projet de lit pour ma fille.

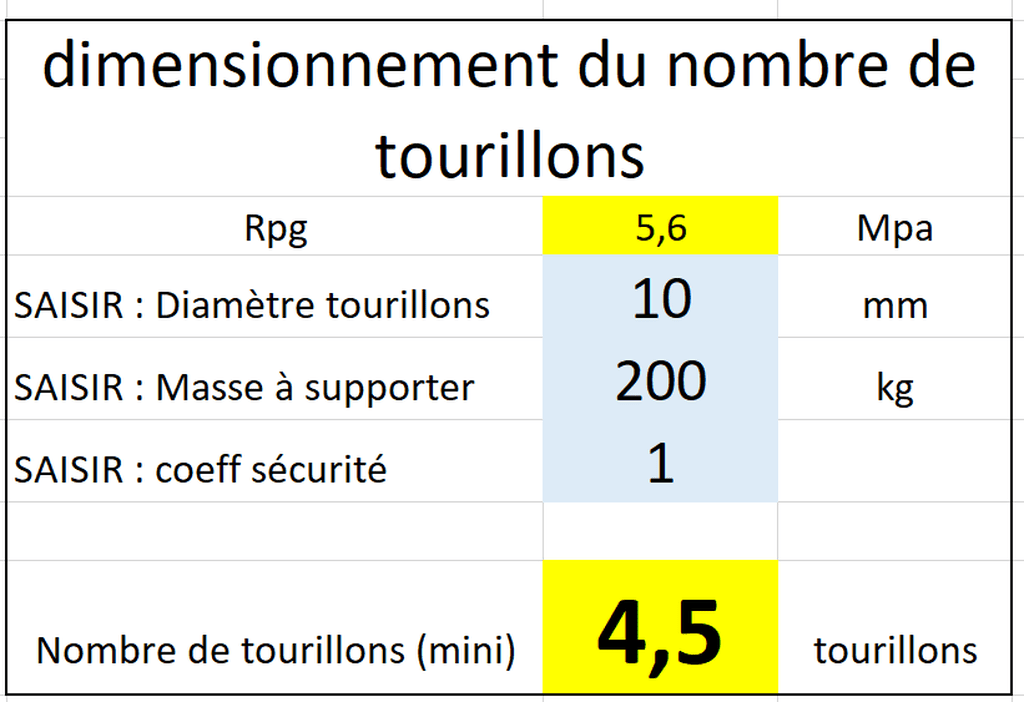

Pour la note de calcul, une mini feuille Excel pour calculer le nb de tourillons mini nécessaires.

Tous vos commentaires ou critiques sont les bienvenus ! Merci

pour info, un test de solidité Domino vs tourillon
