Marc Janod

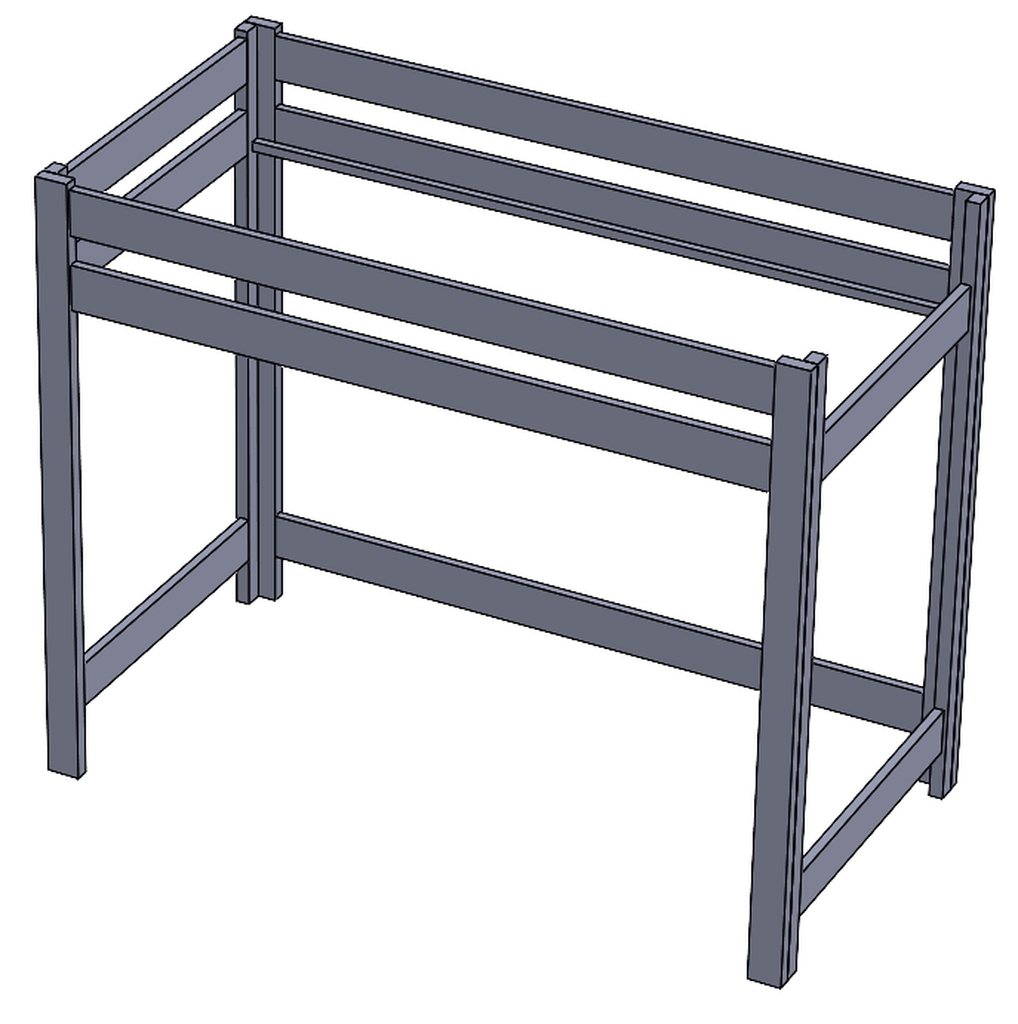

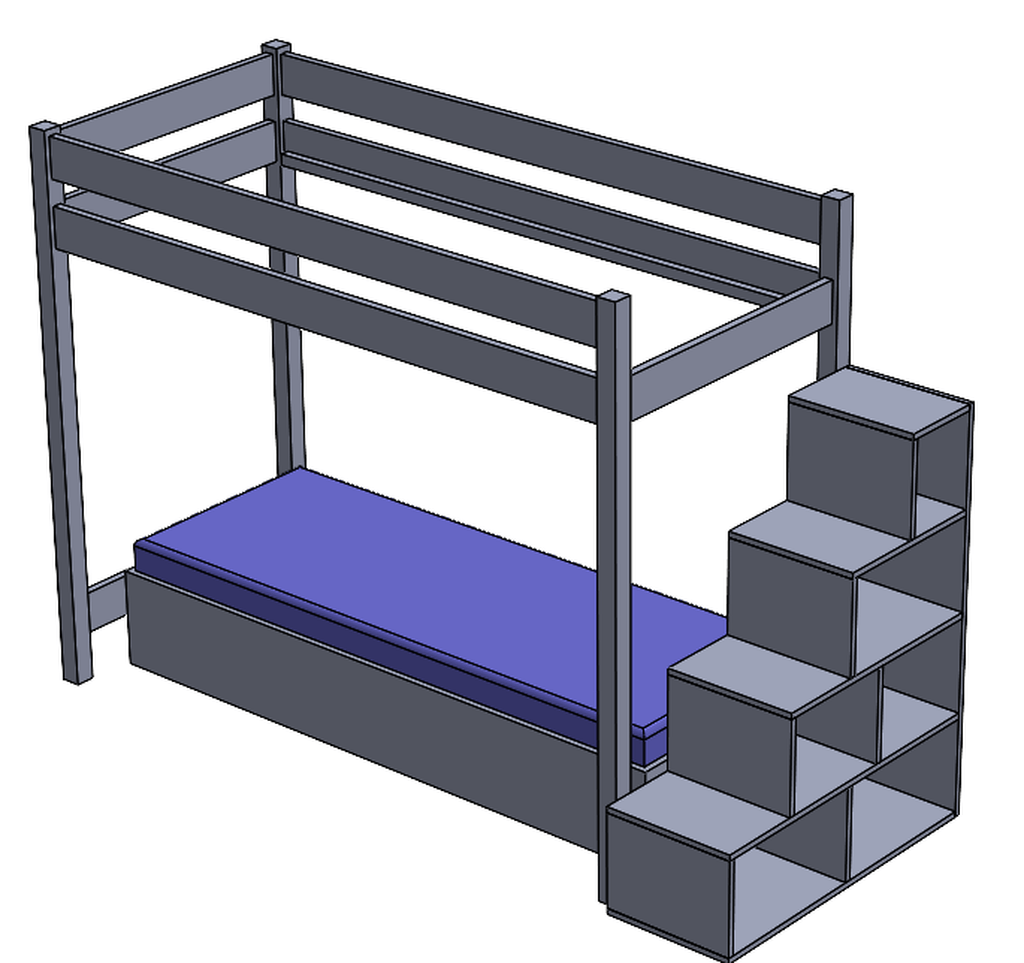

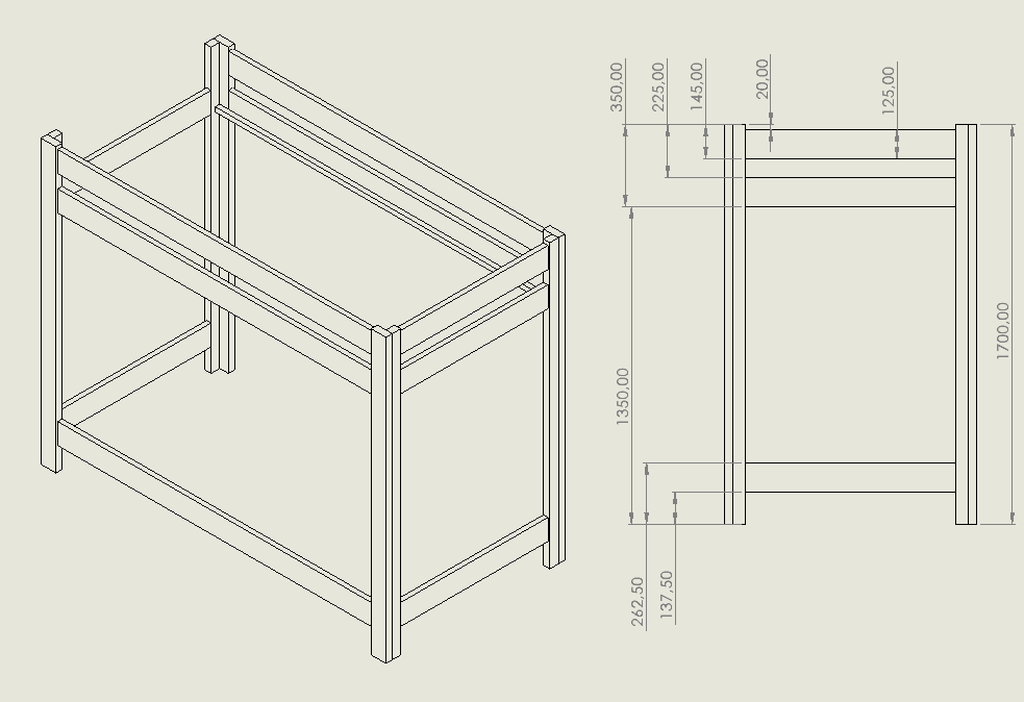

Lit en hauteur - assemblage tourillons


Bonjour à tous

Voici le projet en cours. Mon objectif technique est de découvrir / développer les assemblages par tourillons. Pour cela j'ai créé un gabarit d'usinage des tourillons avec défonceuse et bague à copier.

N'ayant pas de rabot-dégau, je suis partie sur du plan de travail acheté chez BricoMalin pour la structure (épaisseur 38 et 27mm).

Mis à jour

Publications associées


Discussions

Marc Janod  a publié le plan "Lit en hauteur - assemblage tourillons".
il y a 3 ans
Youcef BELKHIR
( Modifié )

J'avais (ou j'ai) un projet similaire. Mais je me demandais quand meme si tenons-mortaise ce ne serait pas un poil plus solide que des tourillons.

Tu nous diras comment ca tient?

Marc Janod

c'est sûr que c'est plus costaud, mais probablement archi-surdimensionné.
d'après le calcul 400kg nécessite 9 tourillons : j'en ai 12 !

Youcef BELKHIR

Marcj Ah, c'est interessant. Tu as une table de calcul ? Je cherche justement une bonne methode pour m'assurer du bon assemblage. Merci par avance.

Marc Janod

oui, la feuille excel est là : (plan du gabarit)

glaude

Bonjour norvege
Les tourillons font bien le job, après un tenon mortaise dans du panneau !!!!!!
il y a les dominos mais bon il faut posséder la machine
Tu peux faire également une fausse languette à la défonceuse, la solidité sera au rendez vous

Marc Janod

glaude , tu veux dire que faire des tenon-mortaises dans autre chose que du massif, c'est pas solide ou pas classe ?

quand tu parles de fausse languette, tu veux dire plutôt faux-tenon ?

merci des conseils

glaude

Bonsoir Marcj
Je me questionne comment on peut faire un tenon dans un panneau de particules, un mortaise Ok mais le tenon !!!!
Ce n'est pas une question puriste, mais pratique.

un domino est un faux tenon, deux mortaises face à face avec un pigeon ou faux tenon pour assembler.
Une fausse languette c'est le même esprit, deux rainures face à face et une languette rapportée pour faire l'assemblage, avec de la colle naturellement

Marc Janod
( Modifié )

glaude il y a un magnifique quiproquo ! quand je dis plan de travail, c'est du hêtre massif, en lamellé collé (sous entendu pas du vrai vrai massif car reconstitué)
Je fais un poste du lit réalisé, sous peu. je viens de le monter.

Spoiler: le tourillon c'est sympa, costaud ... sauf au montage ;-)

glaude

Ah là je pige!!!
