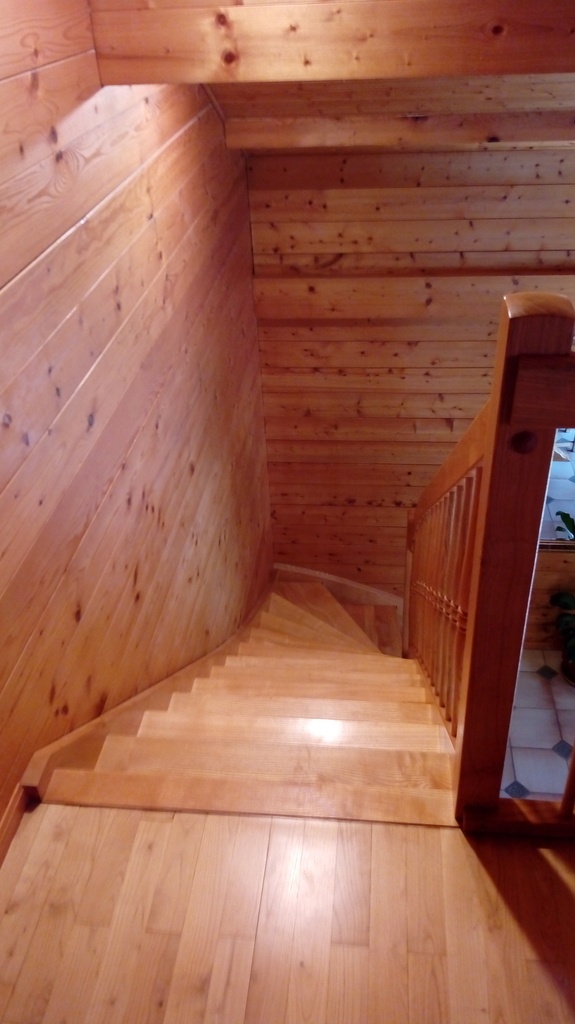

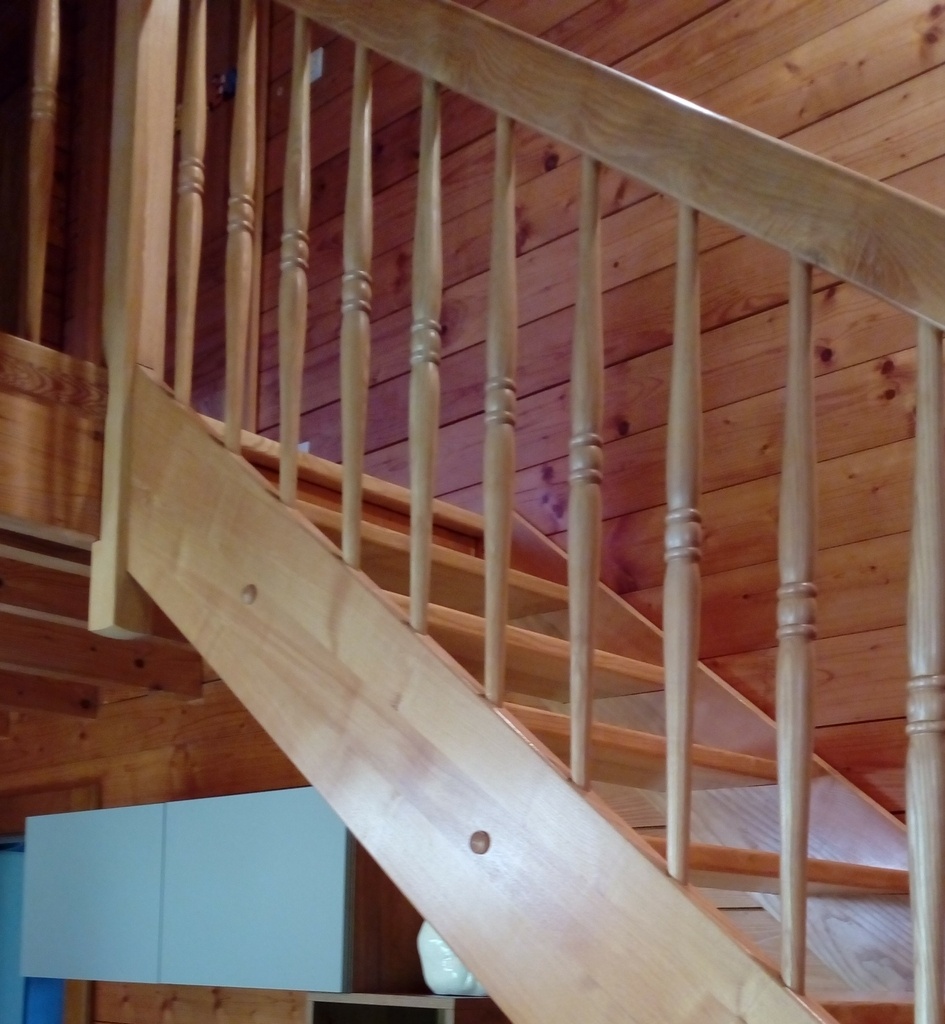

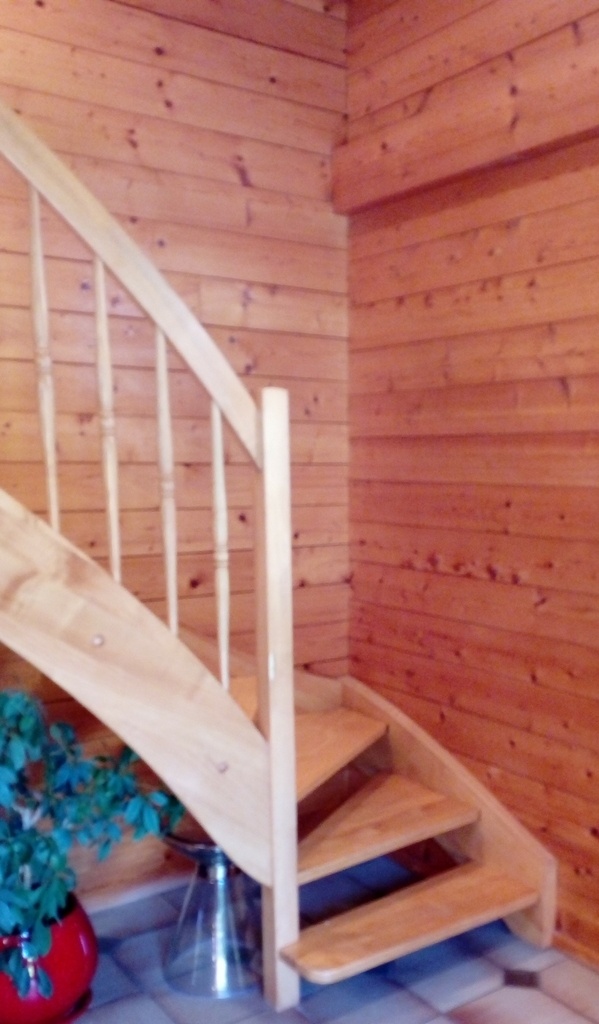

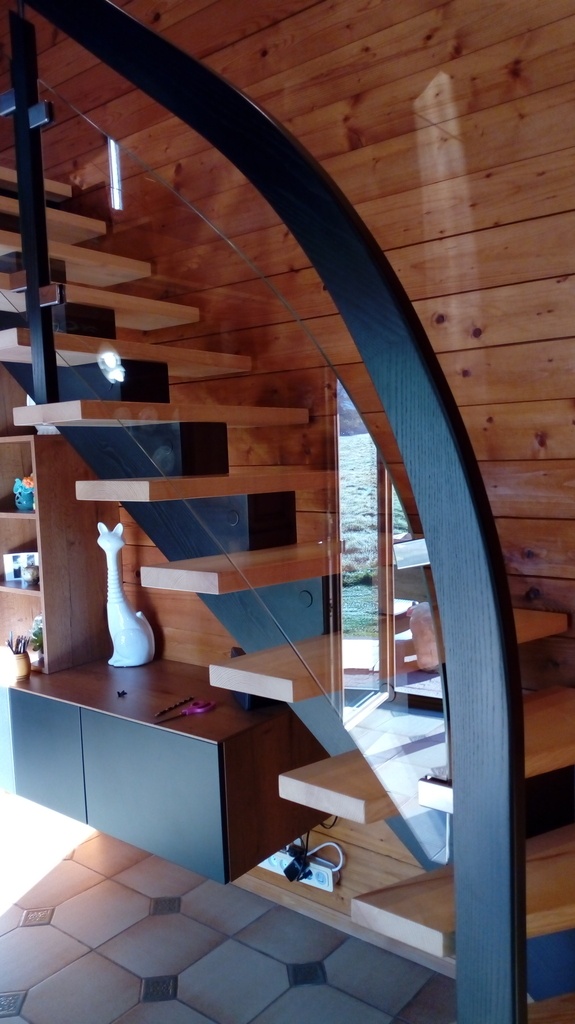

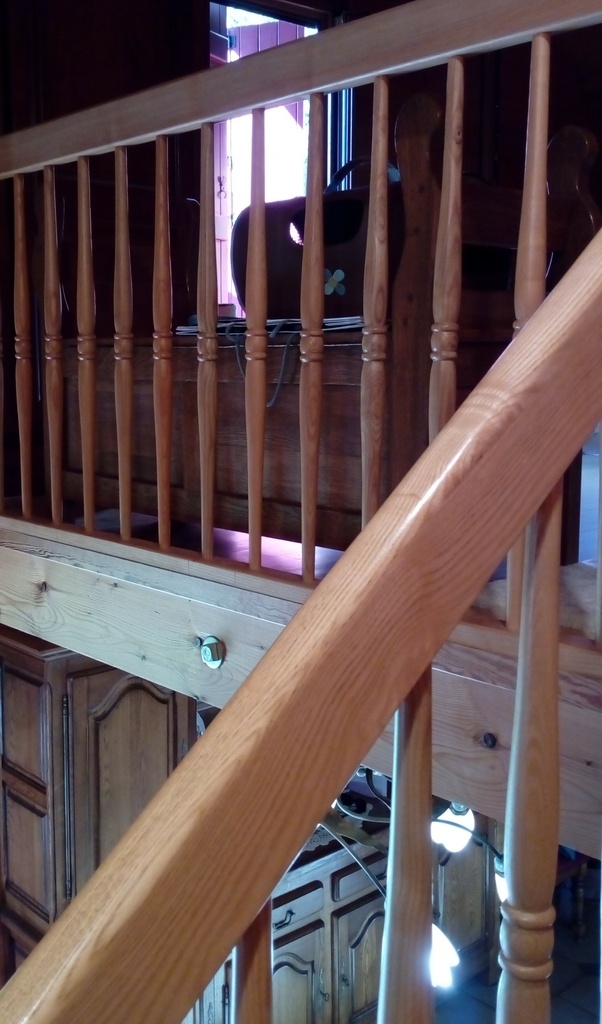

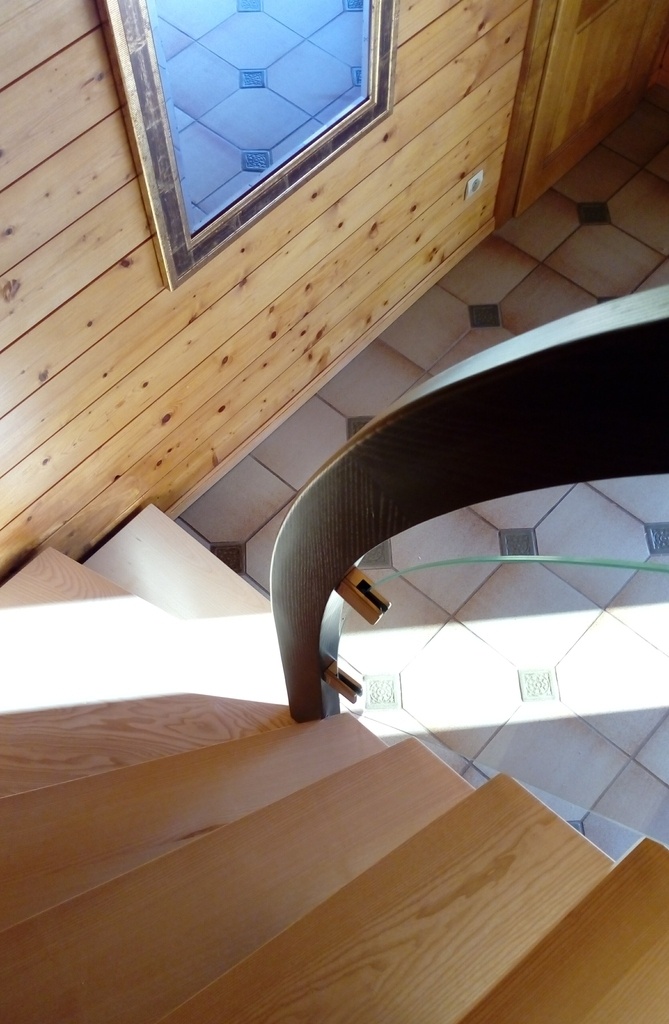

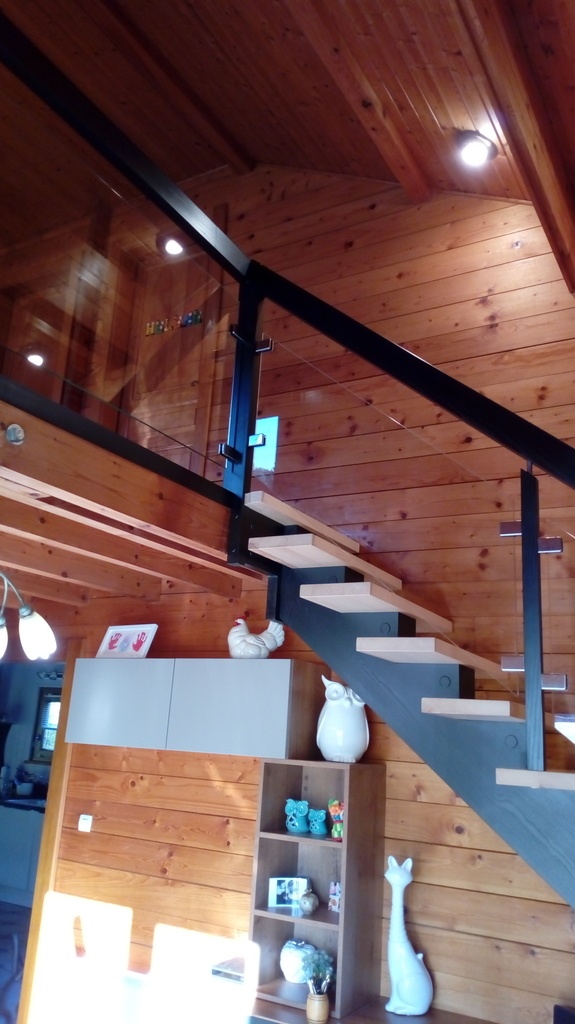

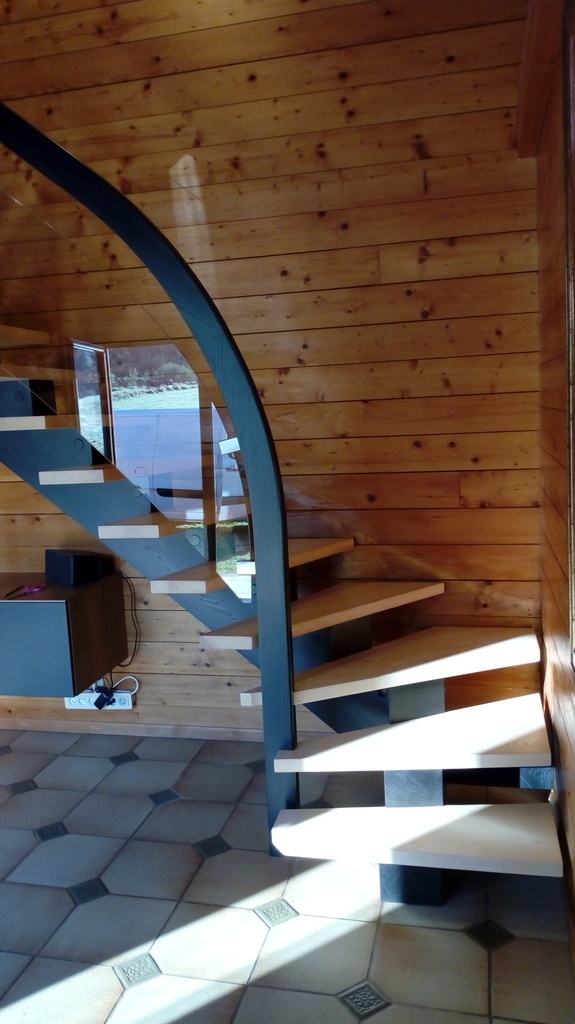

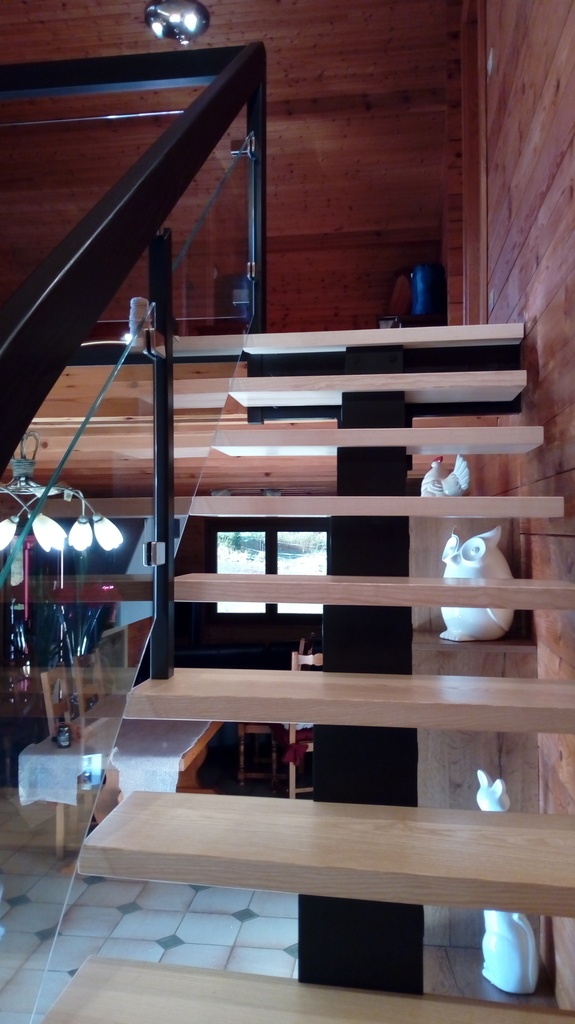

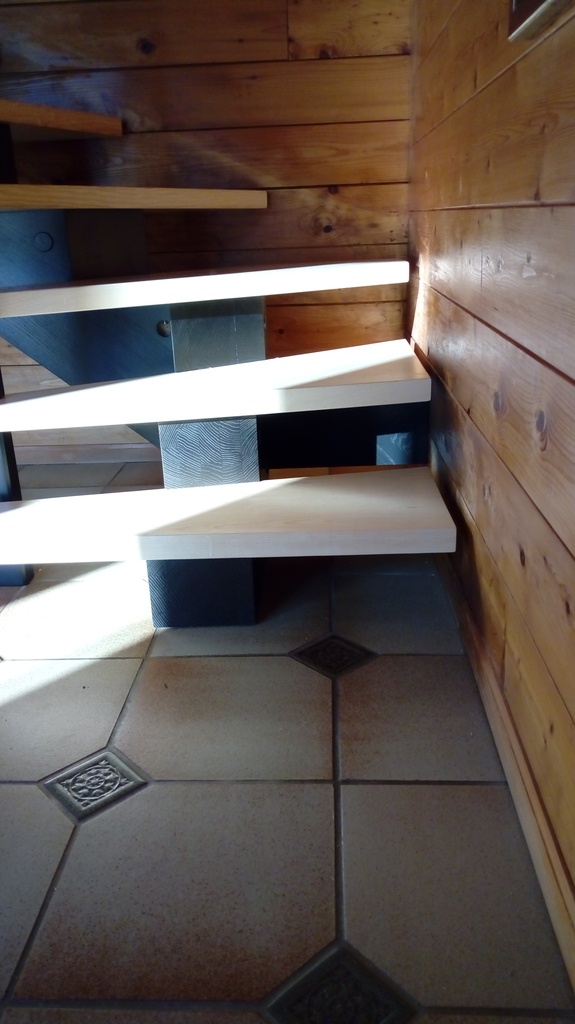

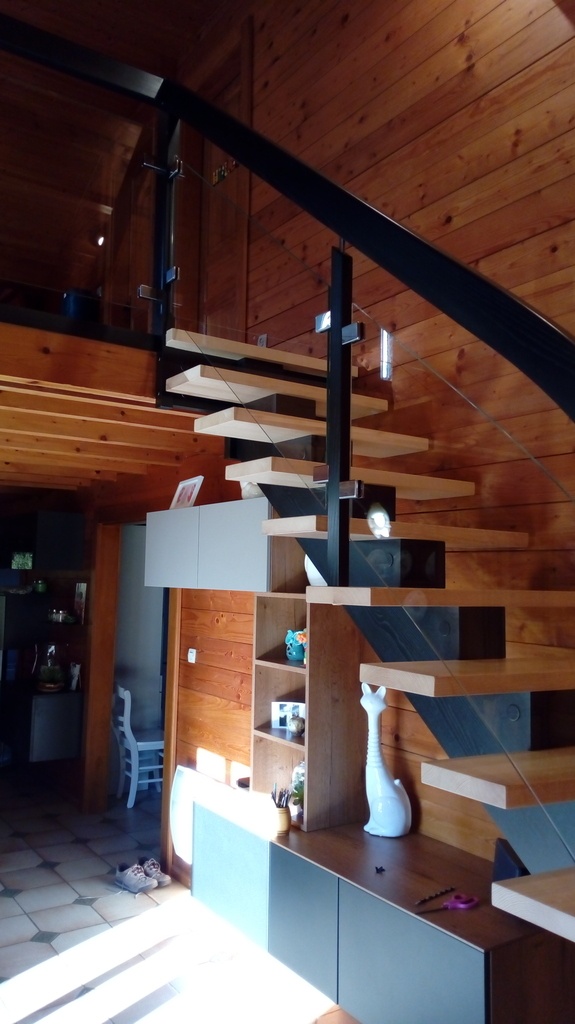

Tracé d'un escalier à limon central en remplacement d'un escalier à limons à la française d'une vingtaine d'années en parfait état mais qui n'est plus exactement au goût du jour.
Liste des articles

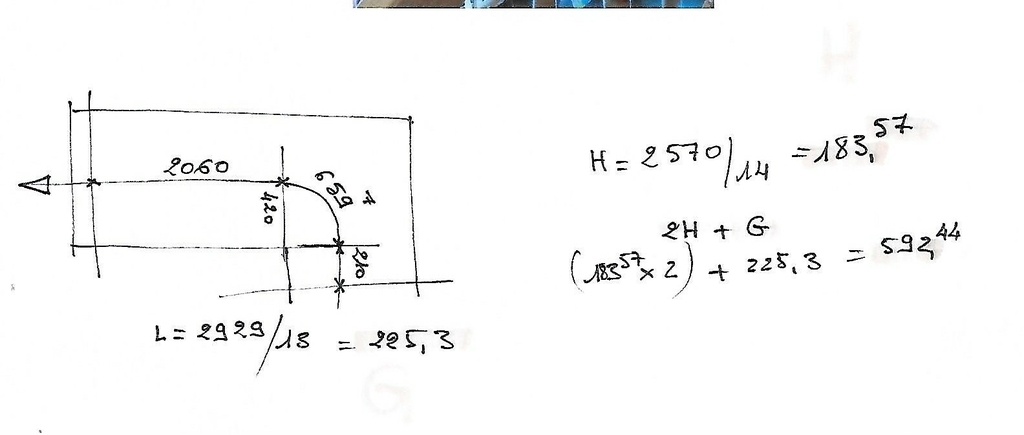

Prise de mesures

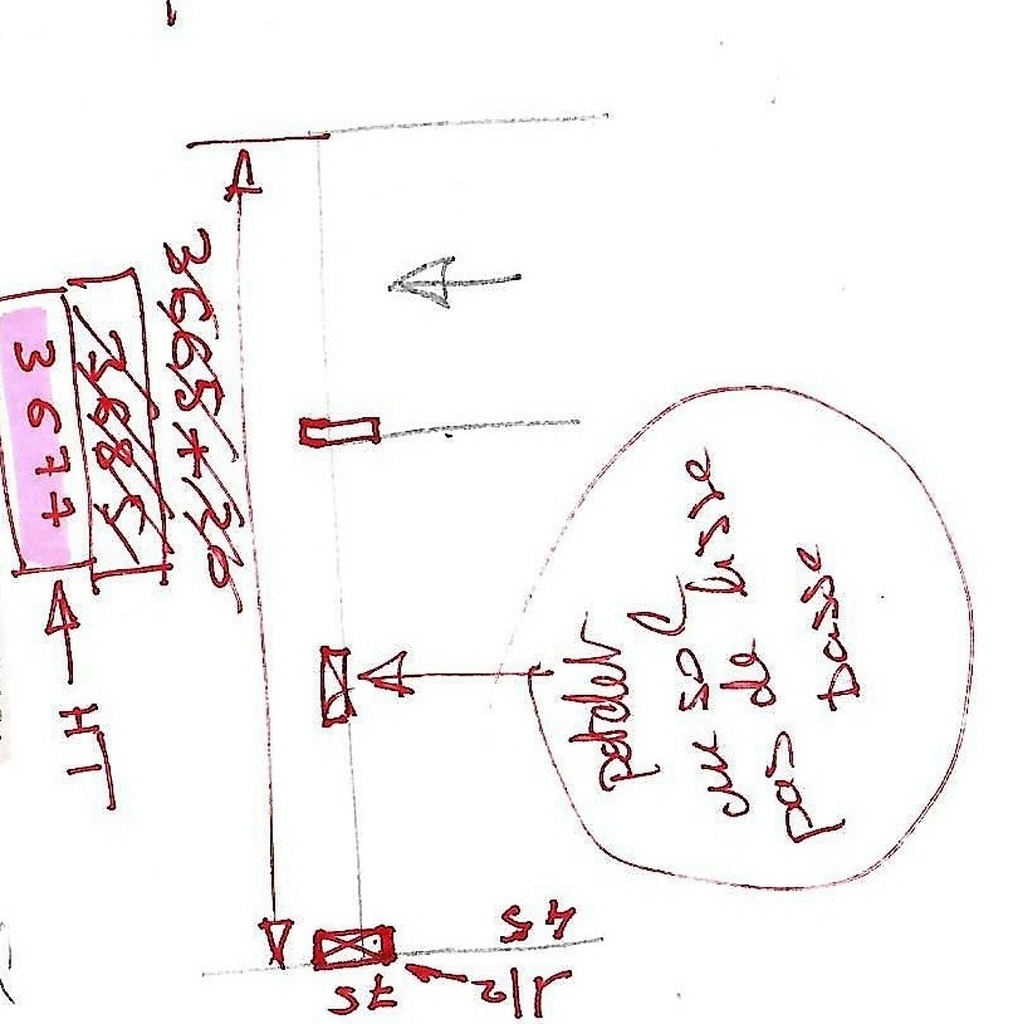

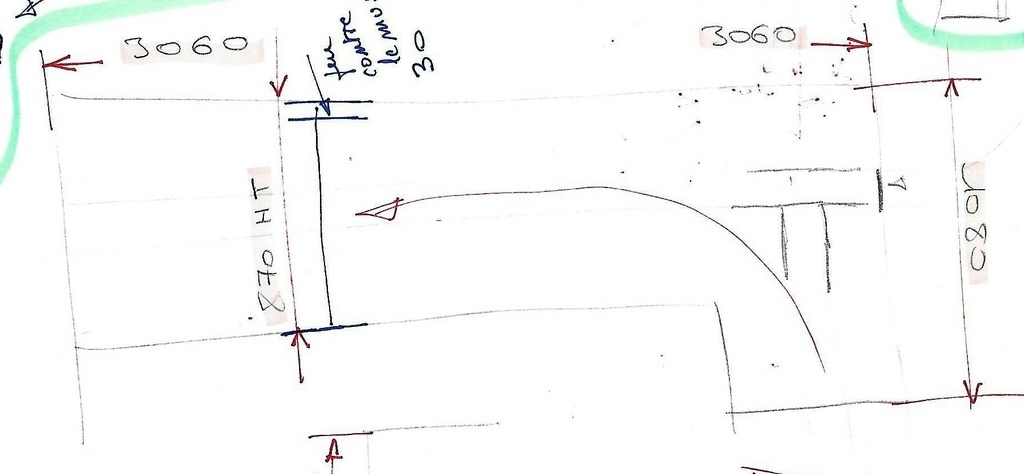

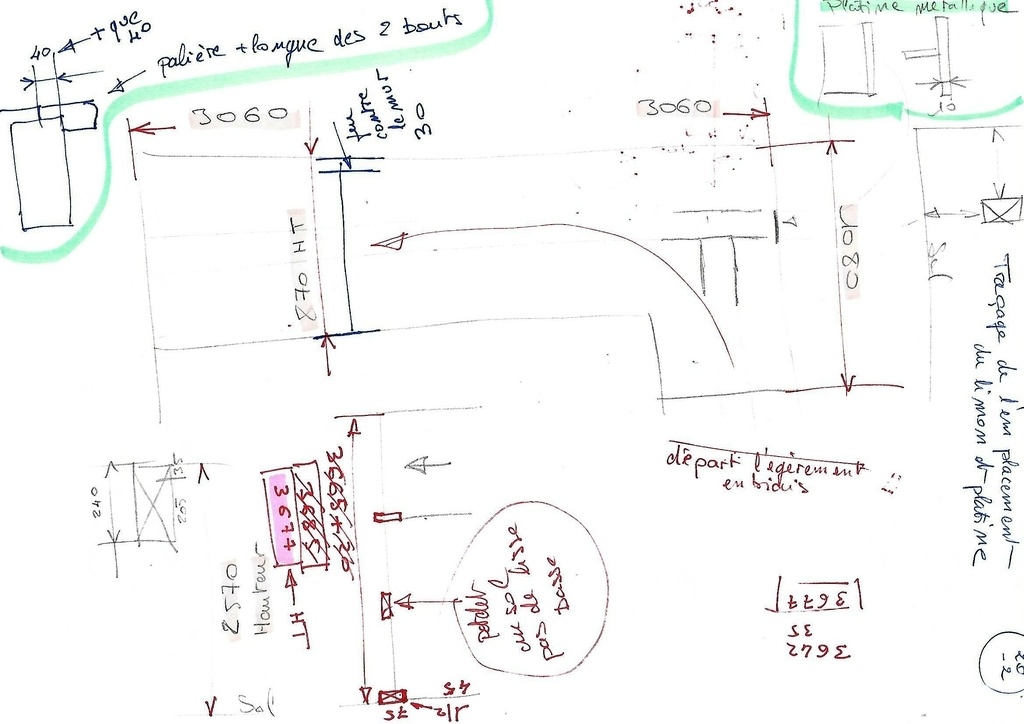

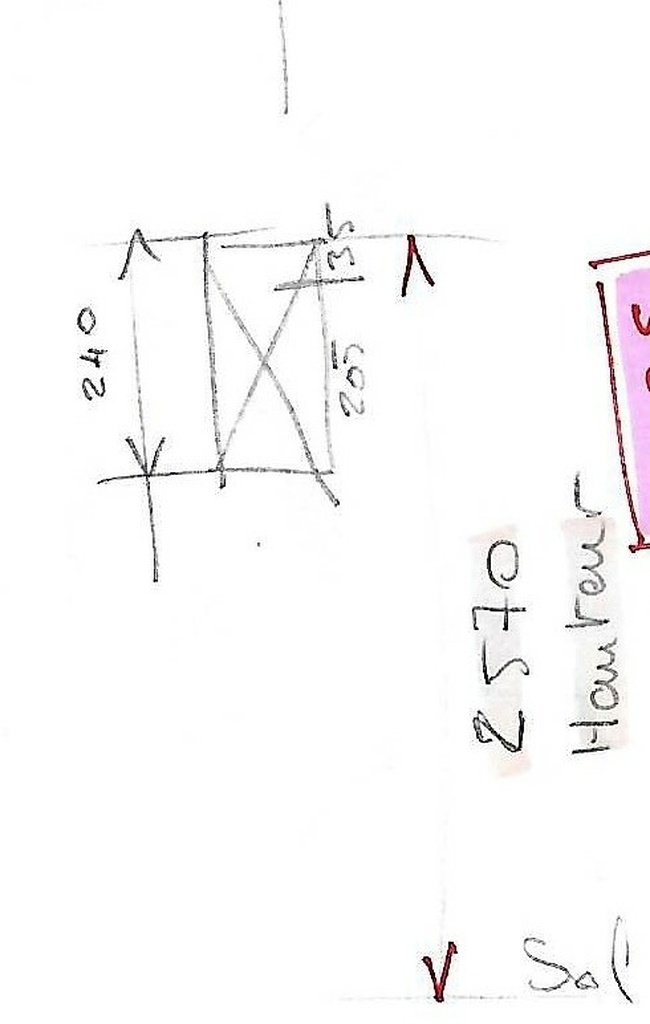

Relevés sur chantier

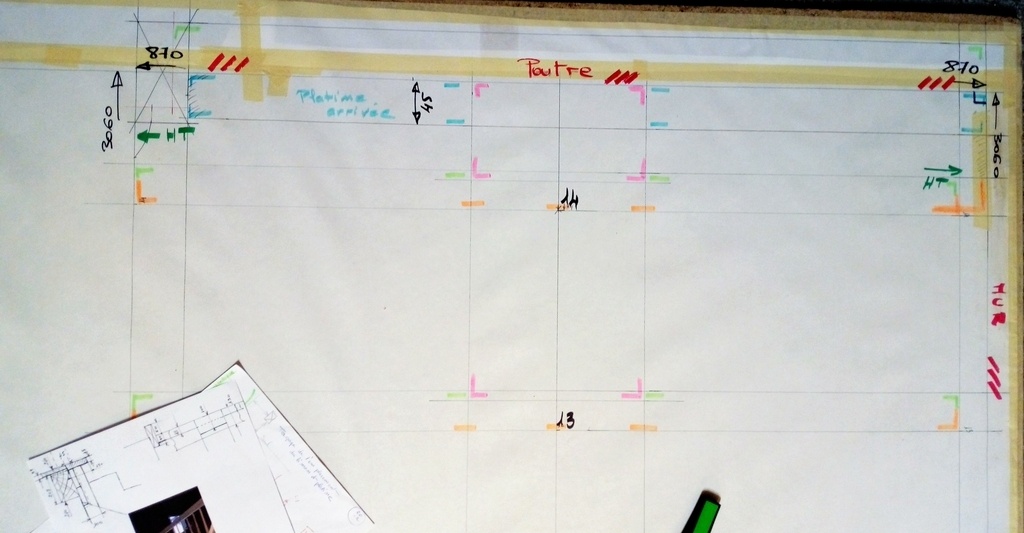

Vue en plan

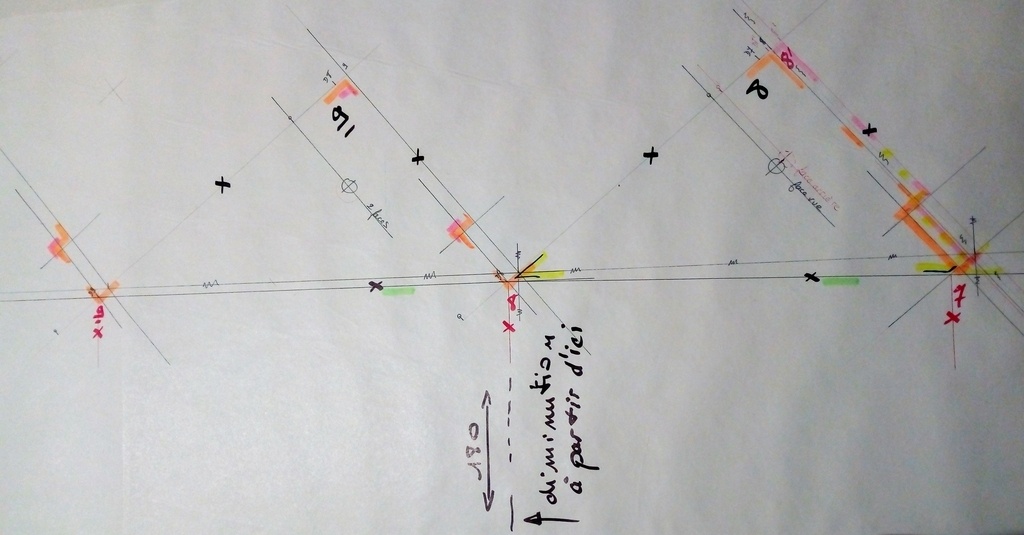

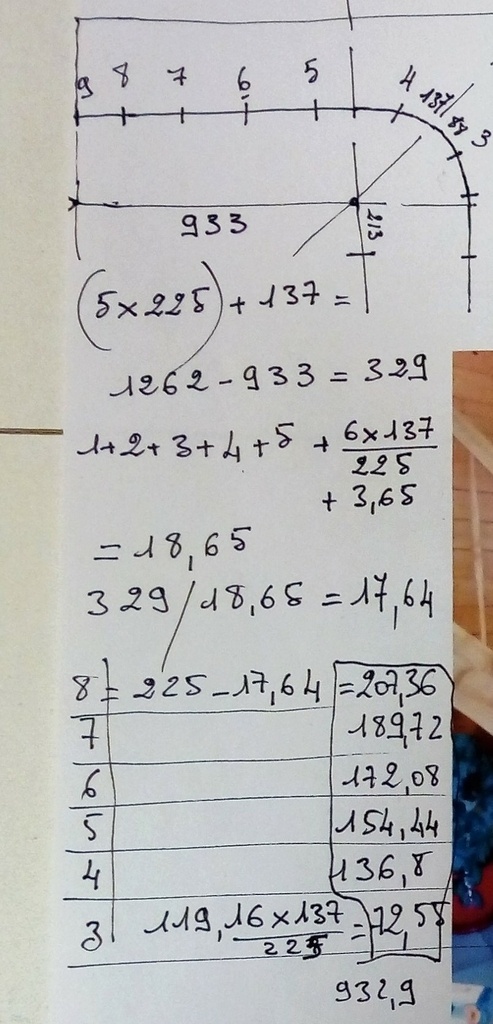

Vue en plan , balancement par calcul basé sur la réduction par progression arithmétique de la différence de longueur entre la ligne de foulée et la ligne des collets. Méthode tirée du livre de Raymond Chaise: Les escaliers en béton armé. Méthode par calcul
Ici j'ai utilisé cette méthode pour la partie arrivée, le départ a été balancé à l'œil.

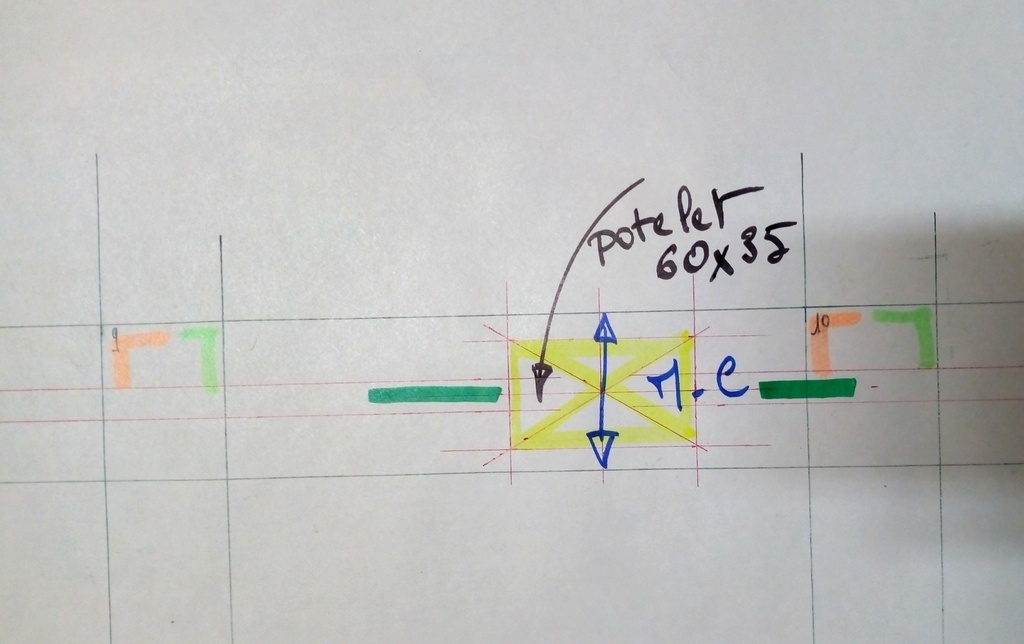

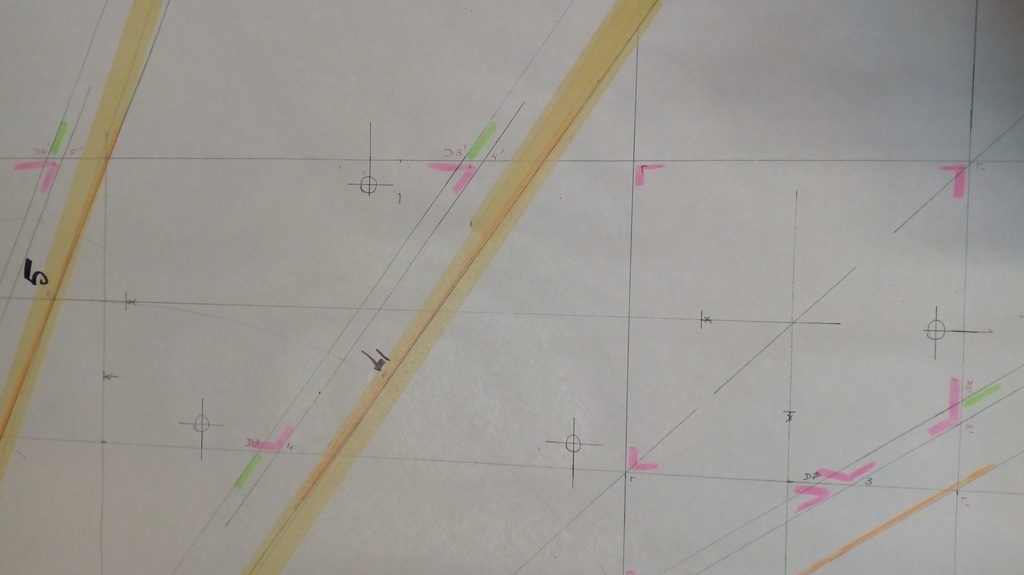

Traçage des détails des marches, emplacements des poteaux, mains courantes, verres...

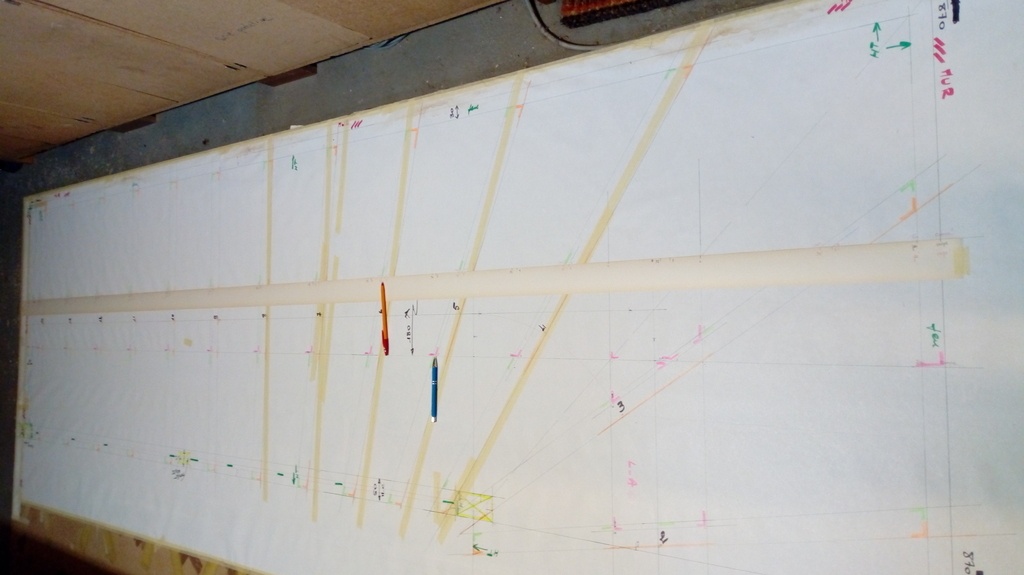

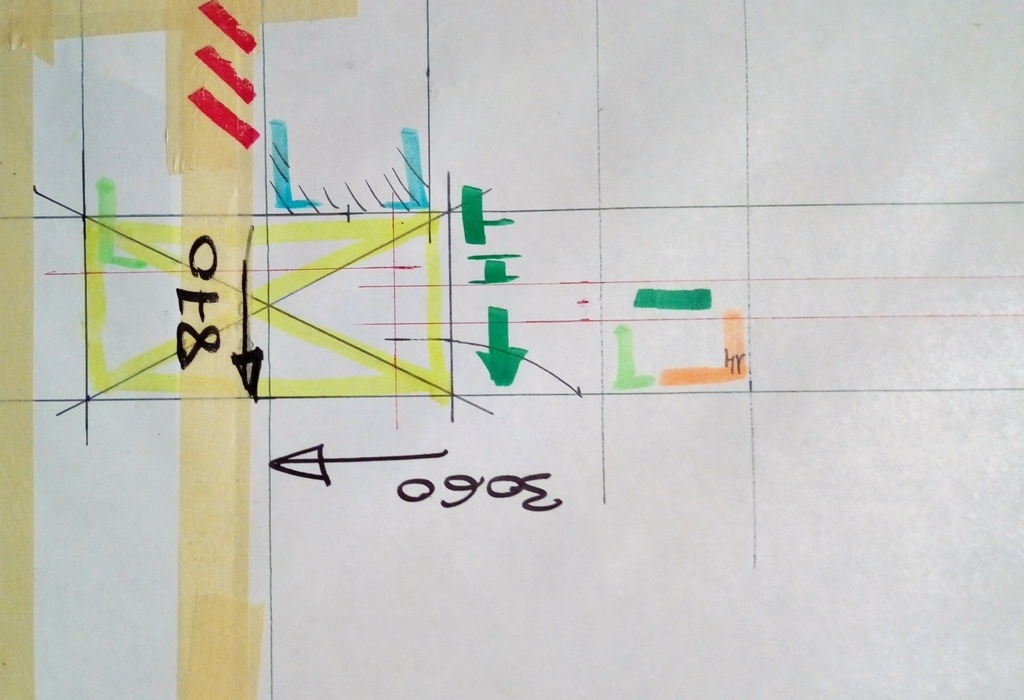

Relevés sur la vue en plan

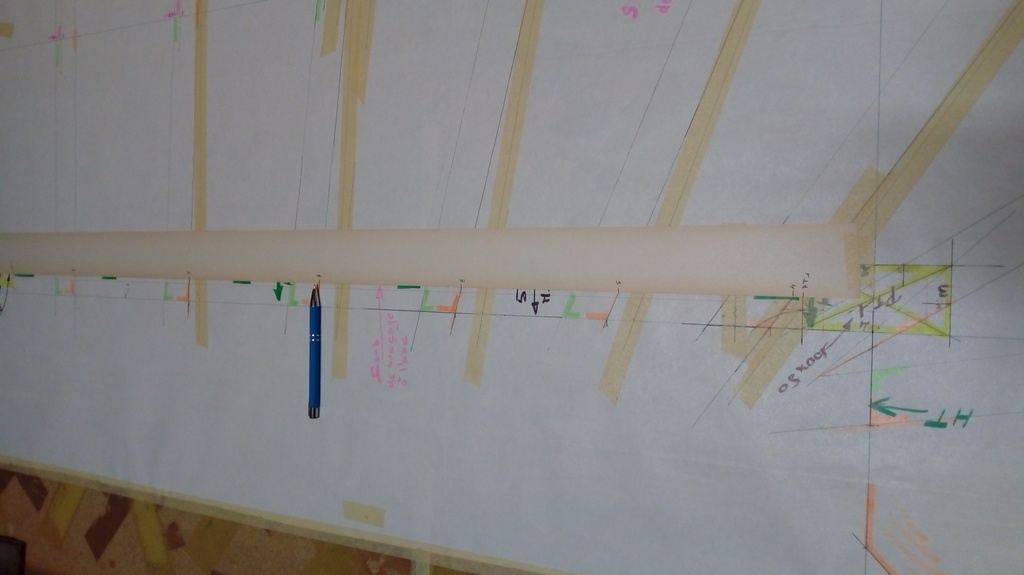

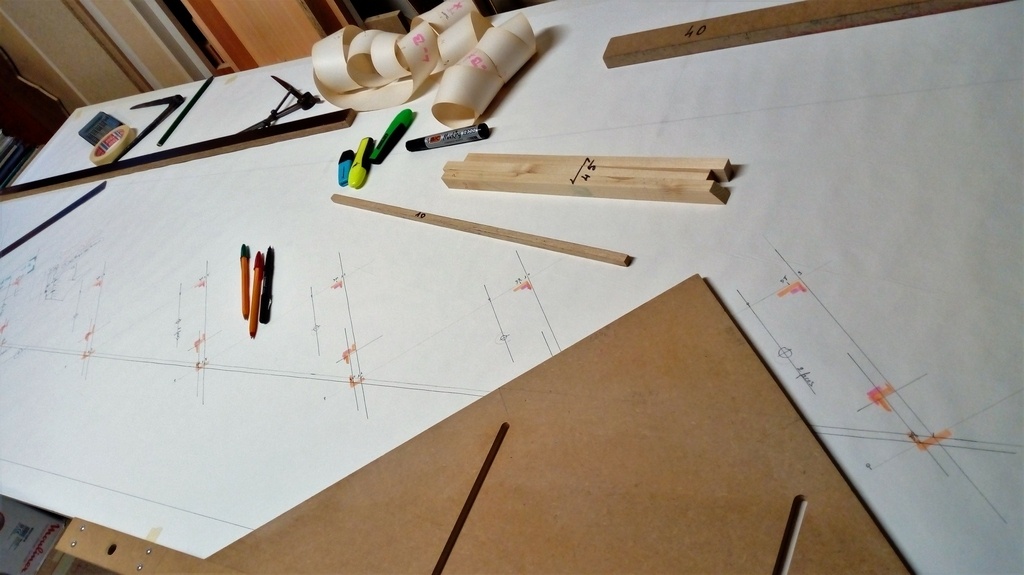

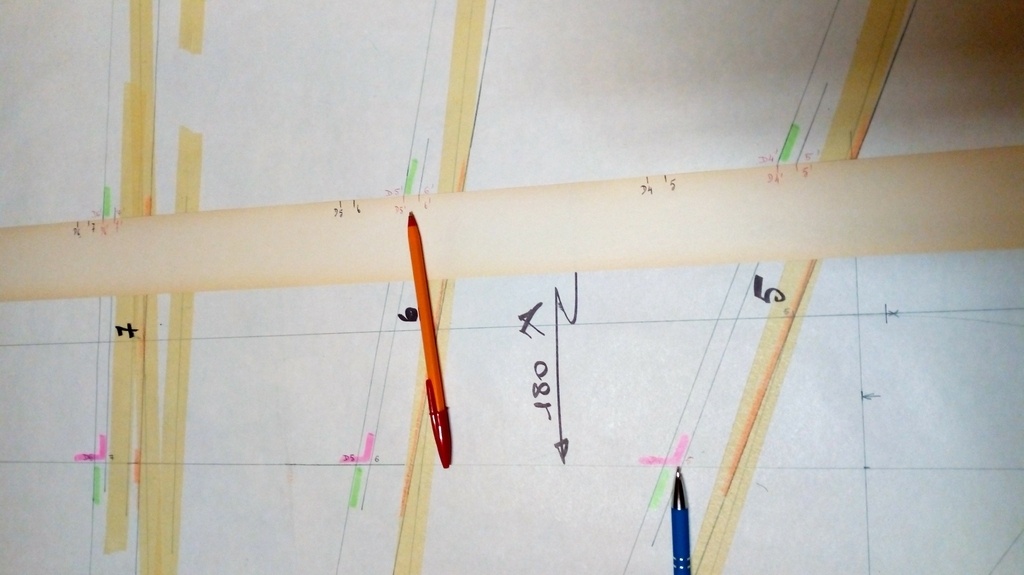

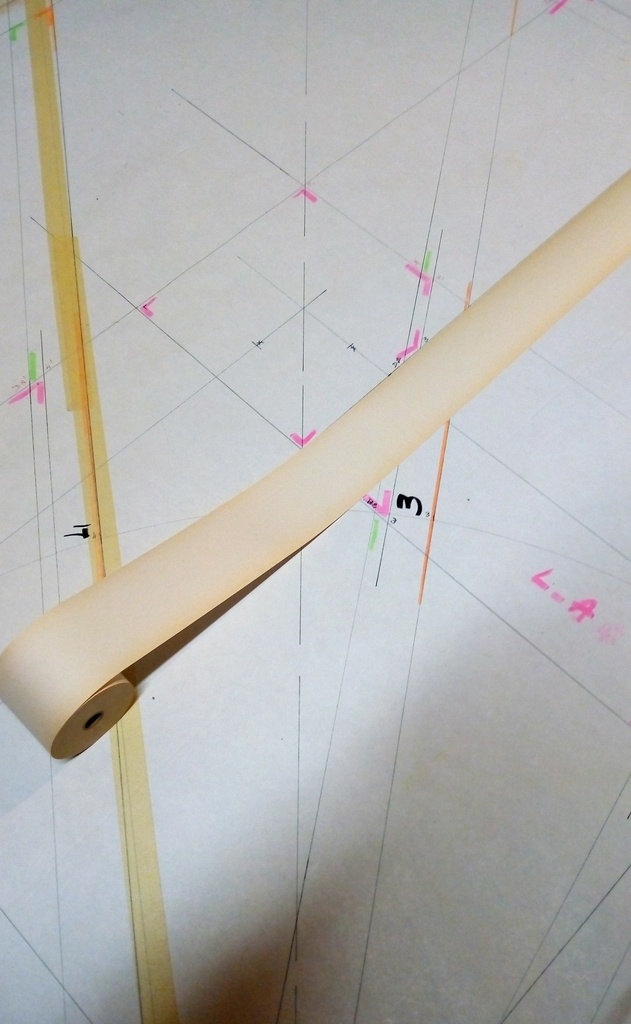

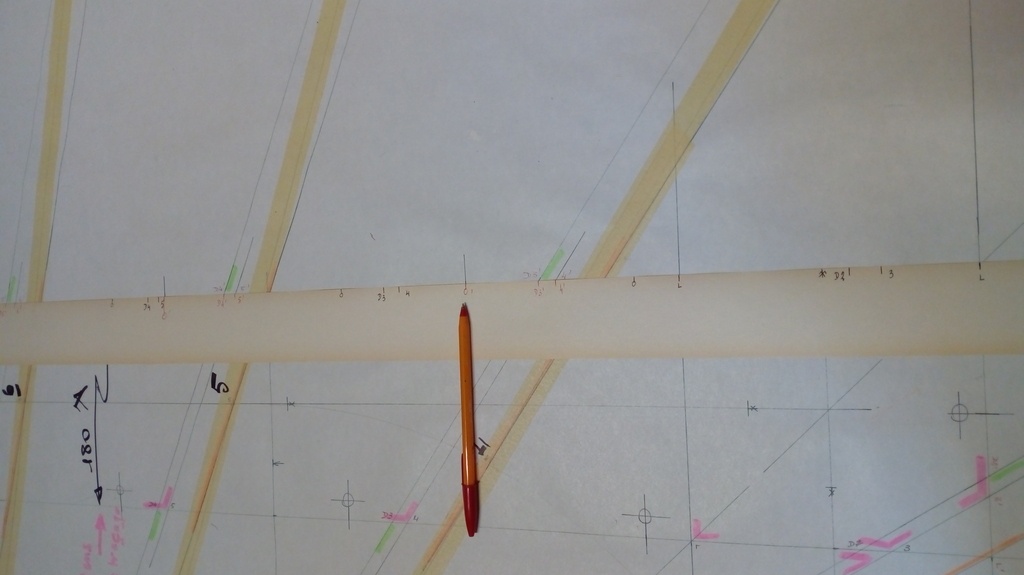

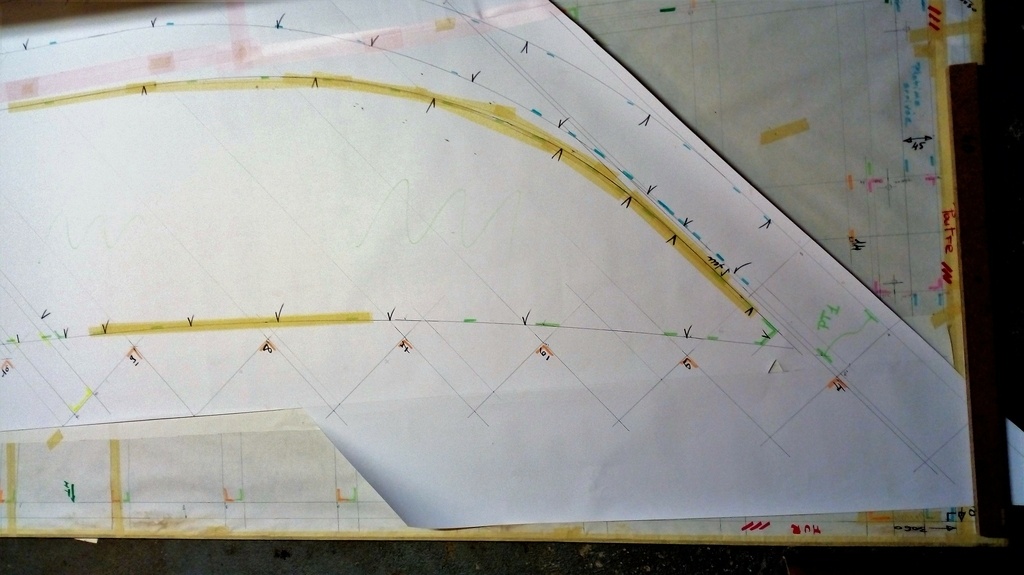

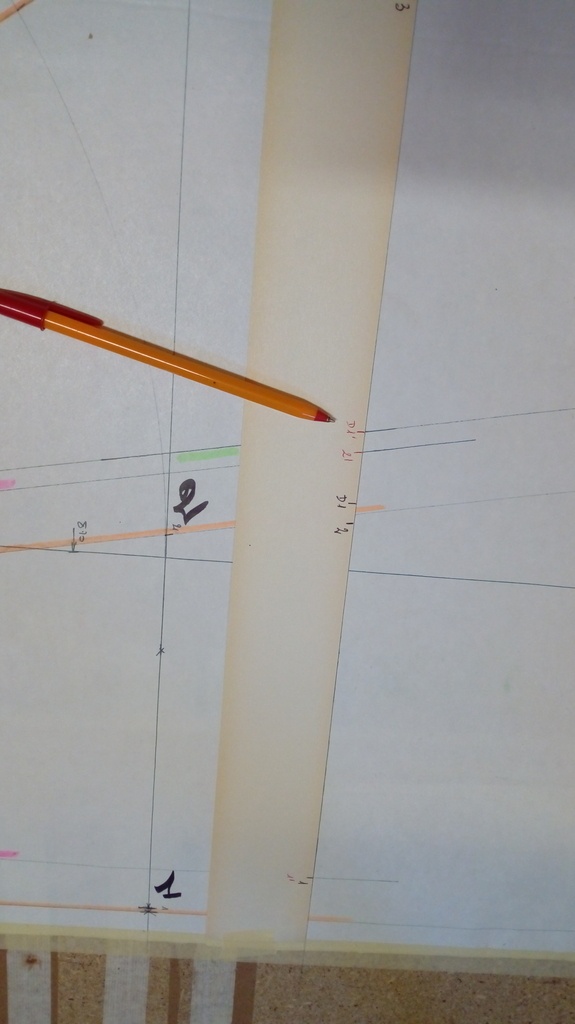

Relevés sur la vue en plan à l'aide d'un rouleau de compta.
Relevés des limons faces intérieures et extérieurs.
1-Limon A
2-Limon B

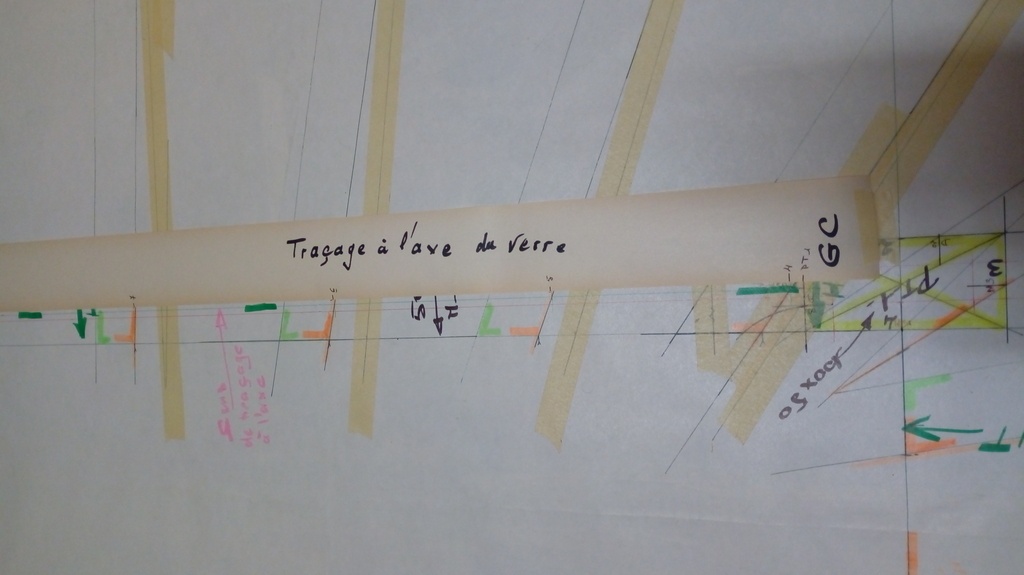

Relevés du garde corps rampant à l'axe du verre en vue d'un développement pour la détermination de toutes les pièces.
Relevés des fixations de marches
Relevés des poteaux.
Suite à la question de Bonbonveronbi dans les commentaires lairdubois.fr/...entaires/206982
Voici le type d'insert utilisé lairdubois.fr/...mentaires/62741

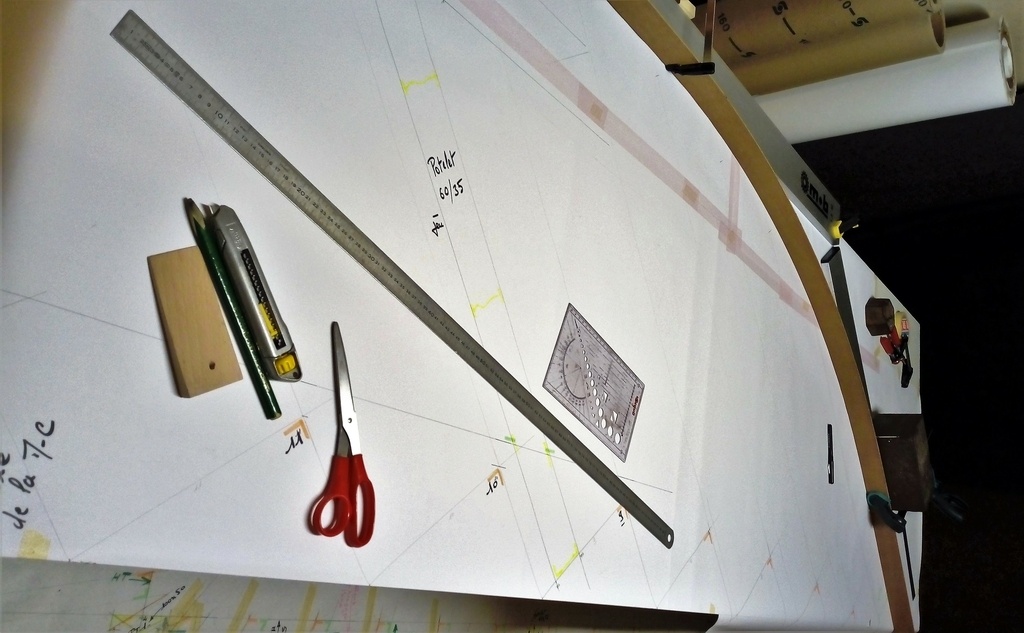

Traçage des marches

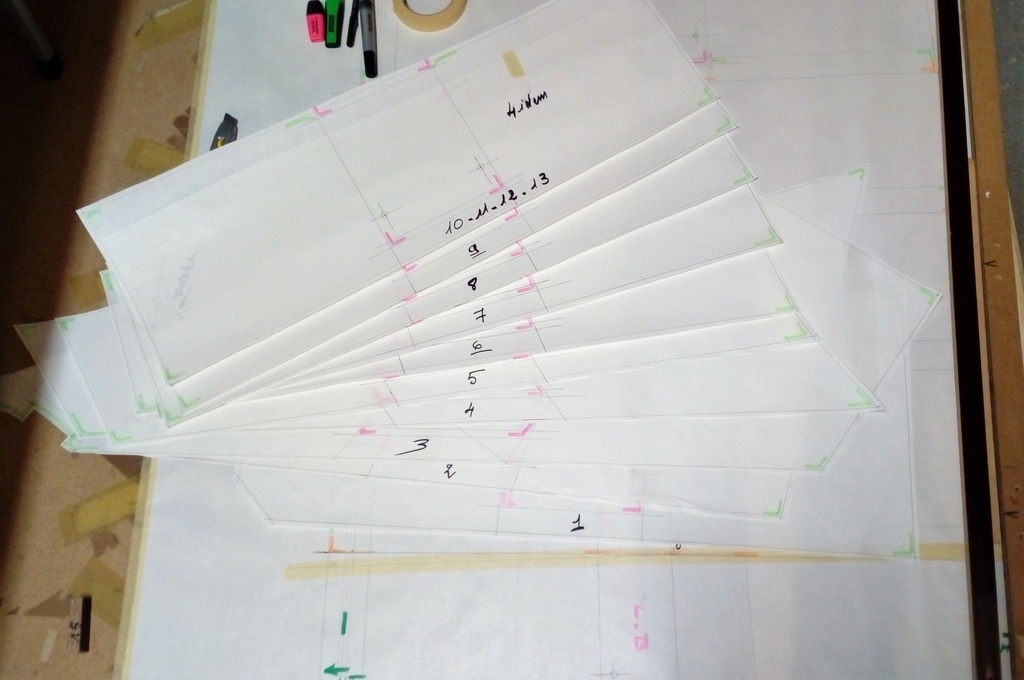

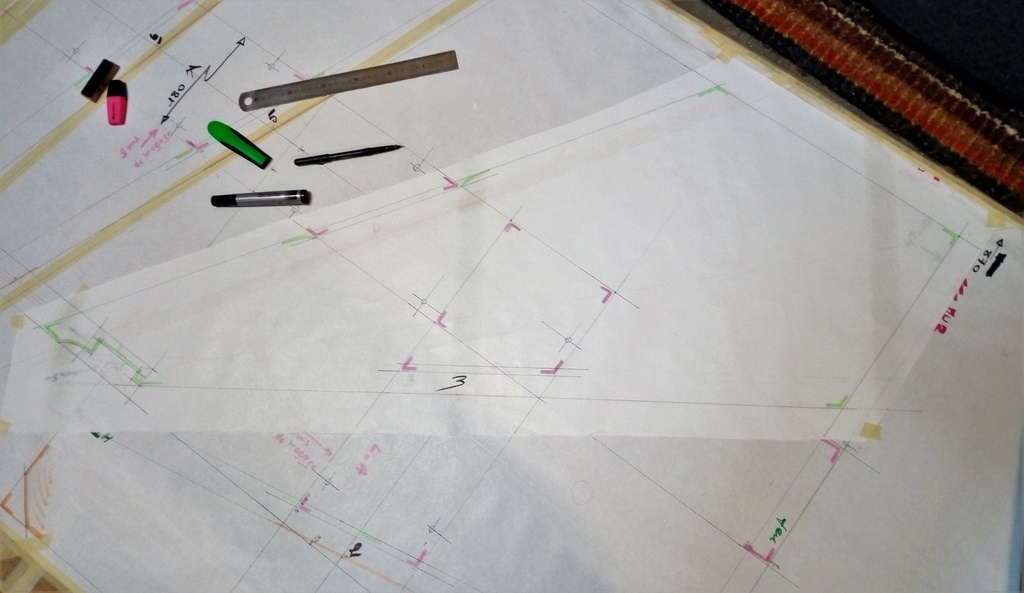

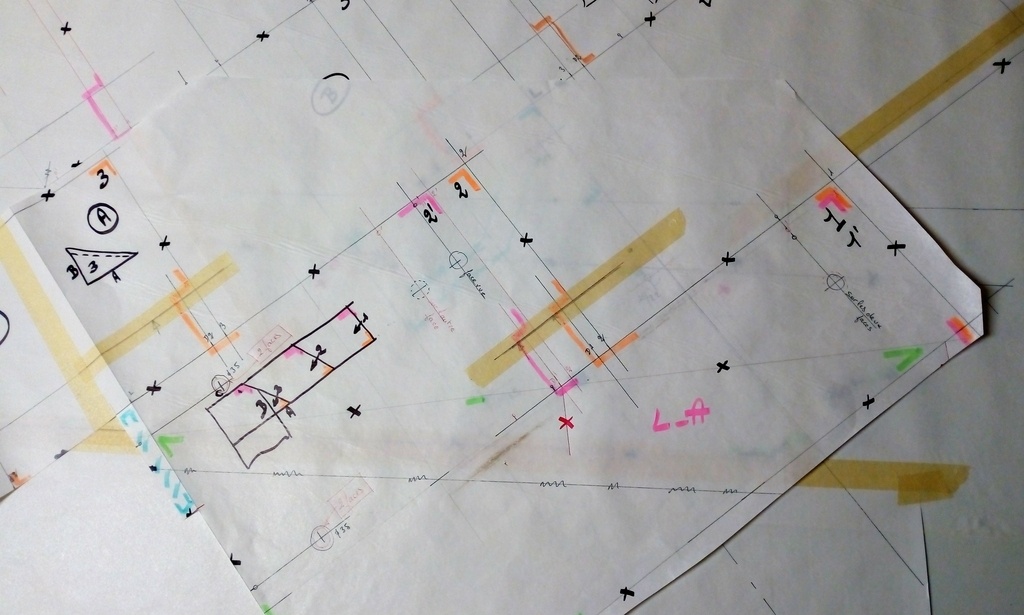

Relevés des marches sur papier par transparence.

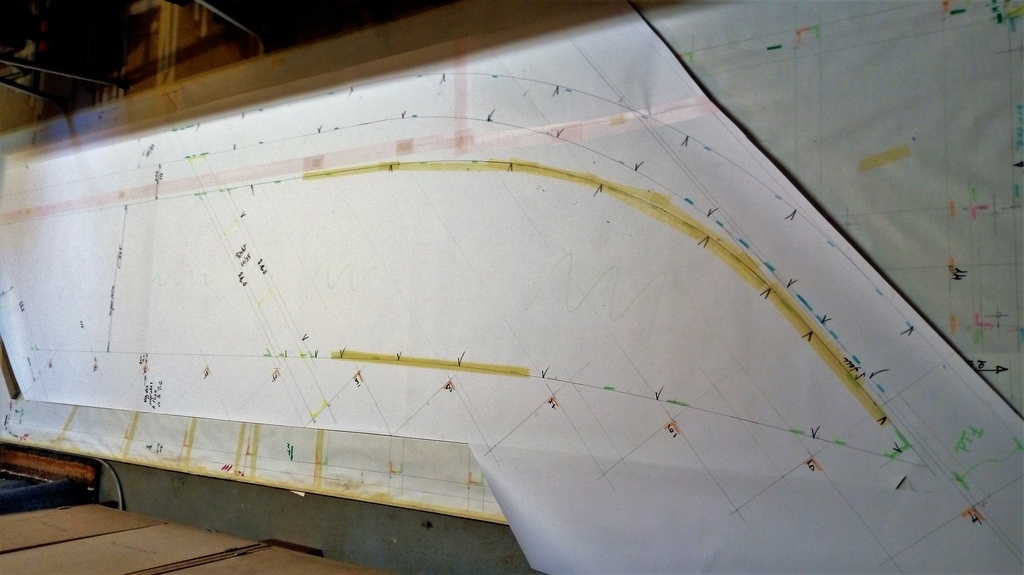

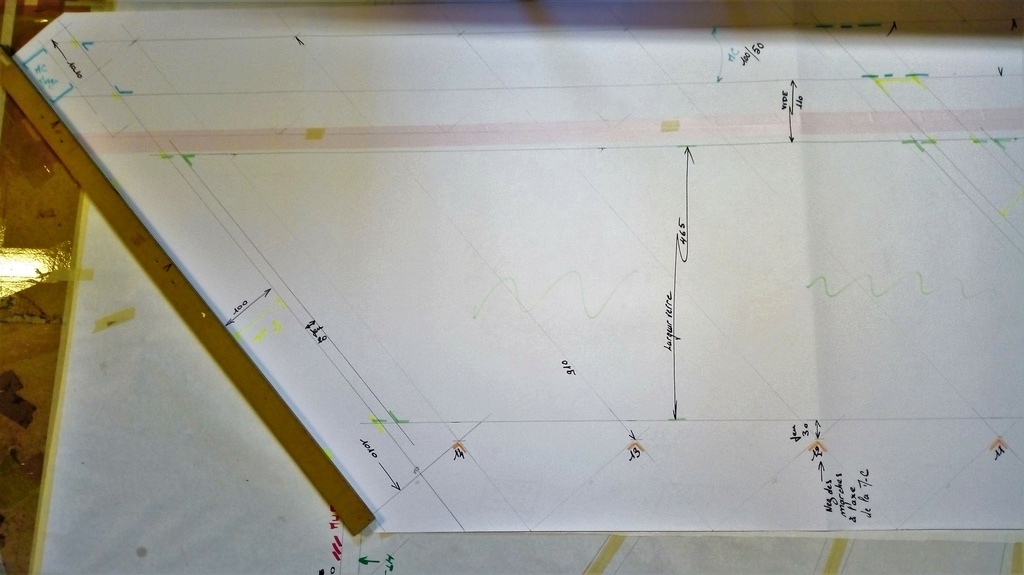

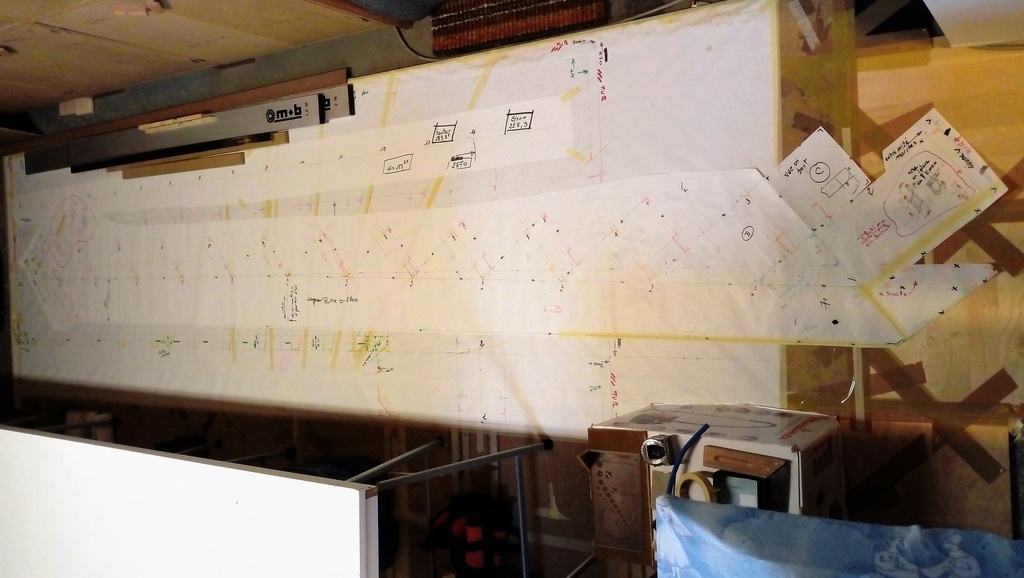

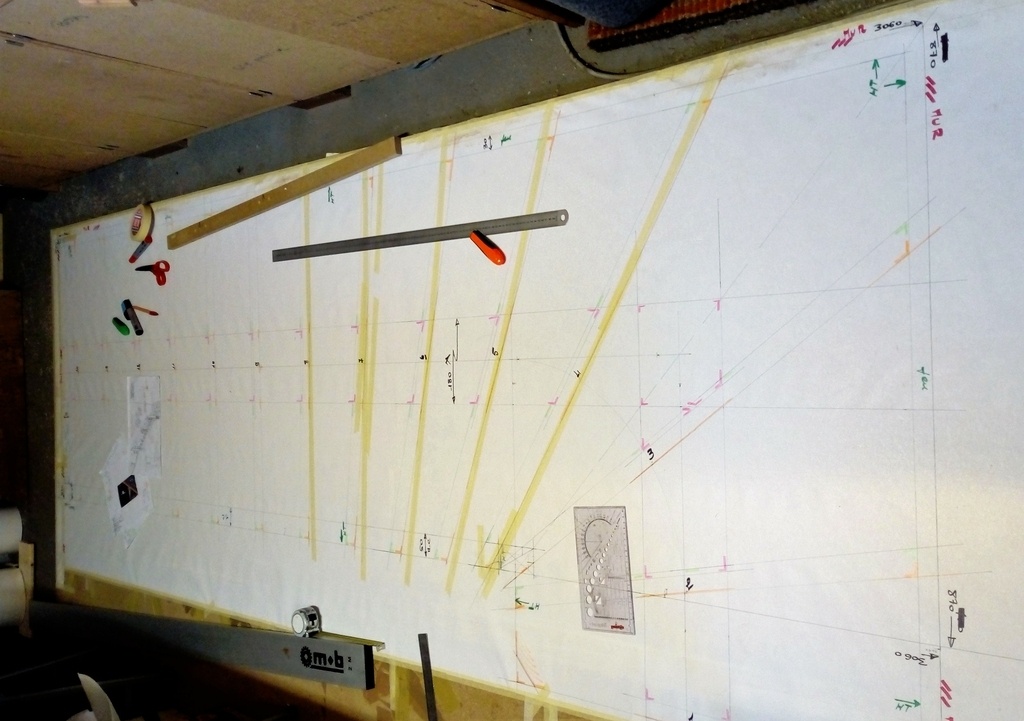

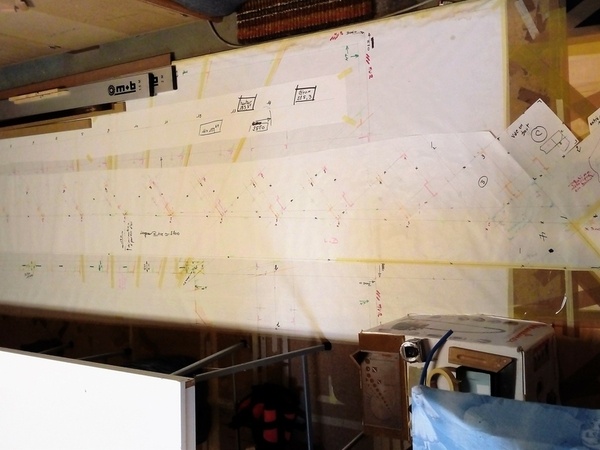

Traçage des limons

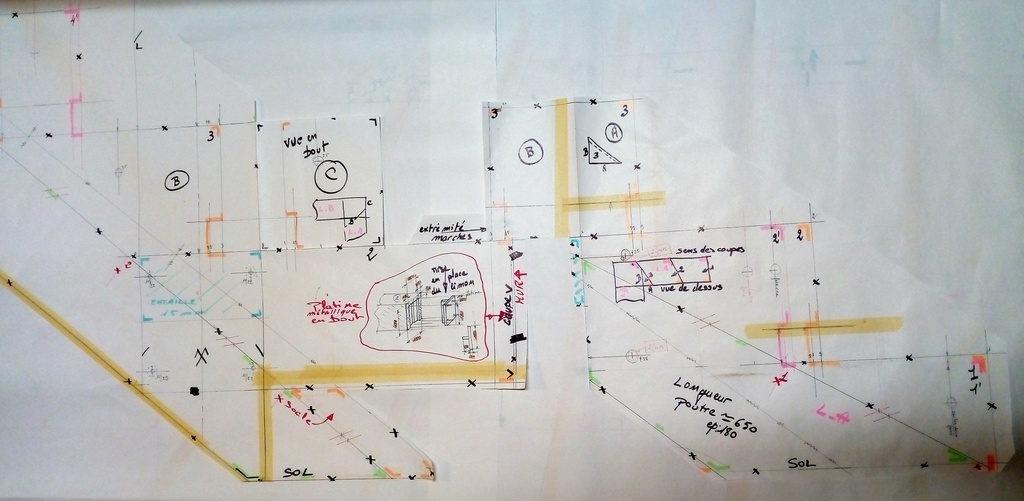

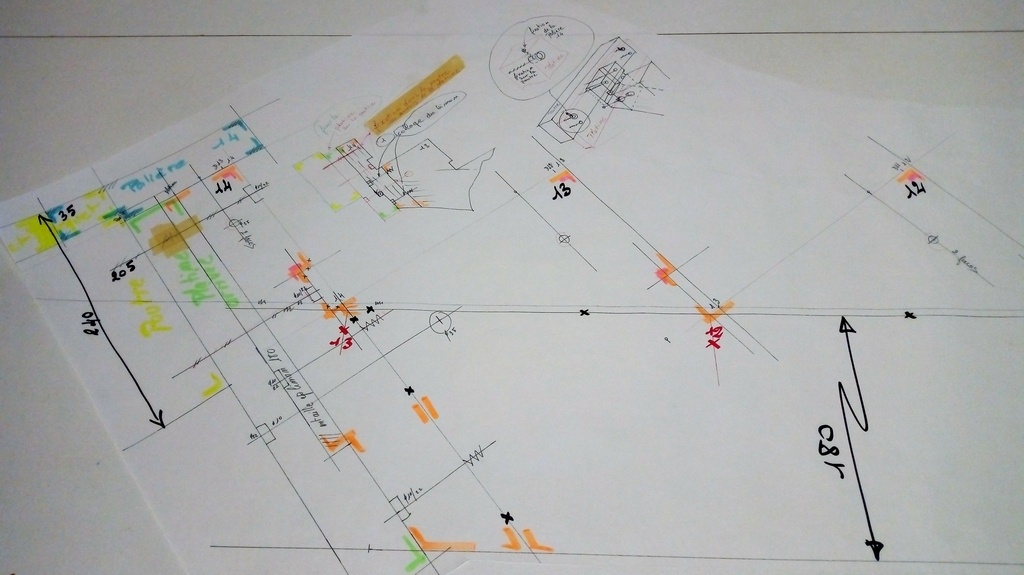

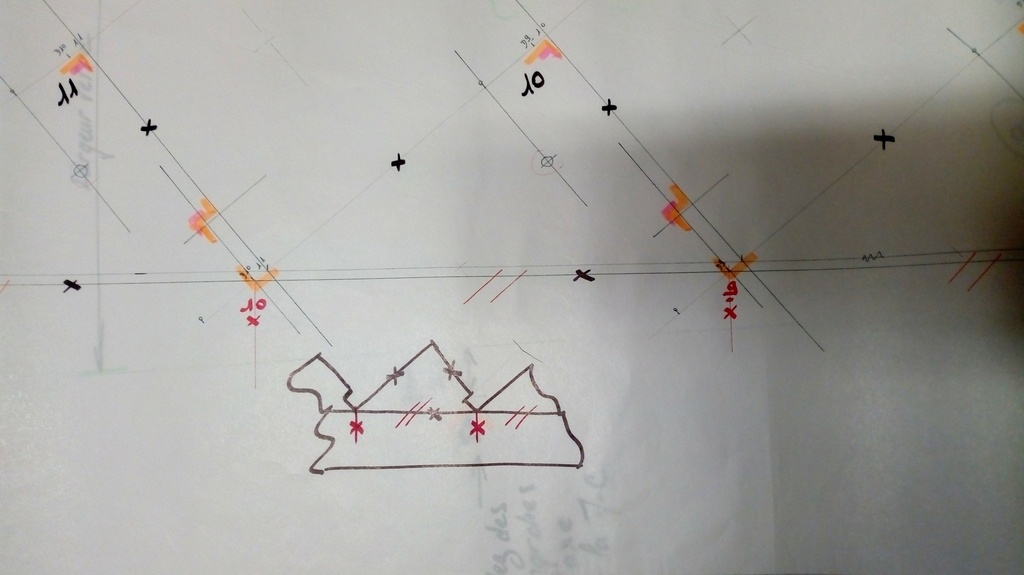

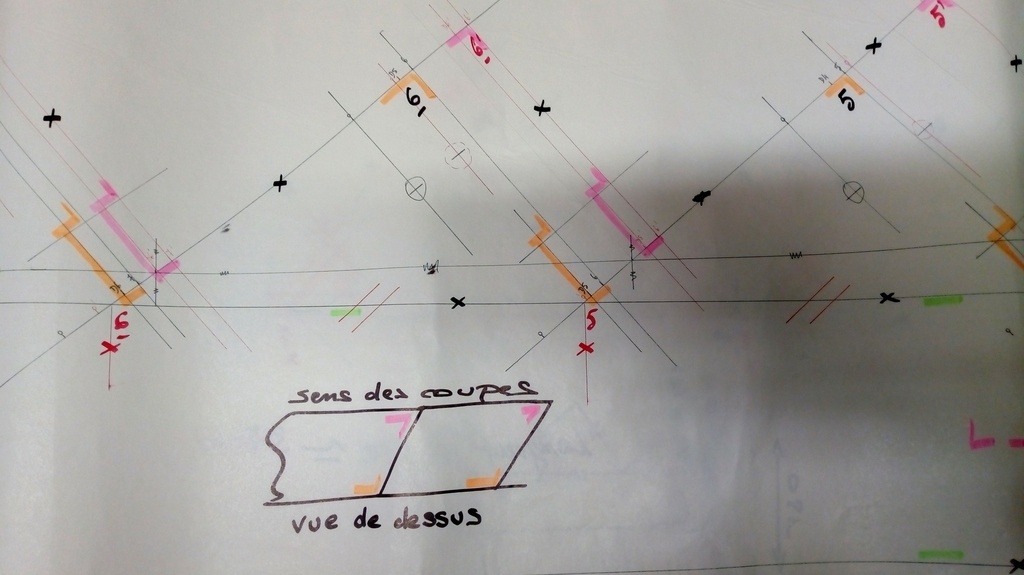

Traçage des limons, poutres, écoinçons, assemblage entre eux.

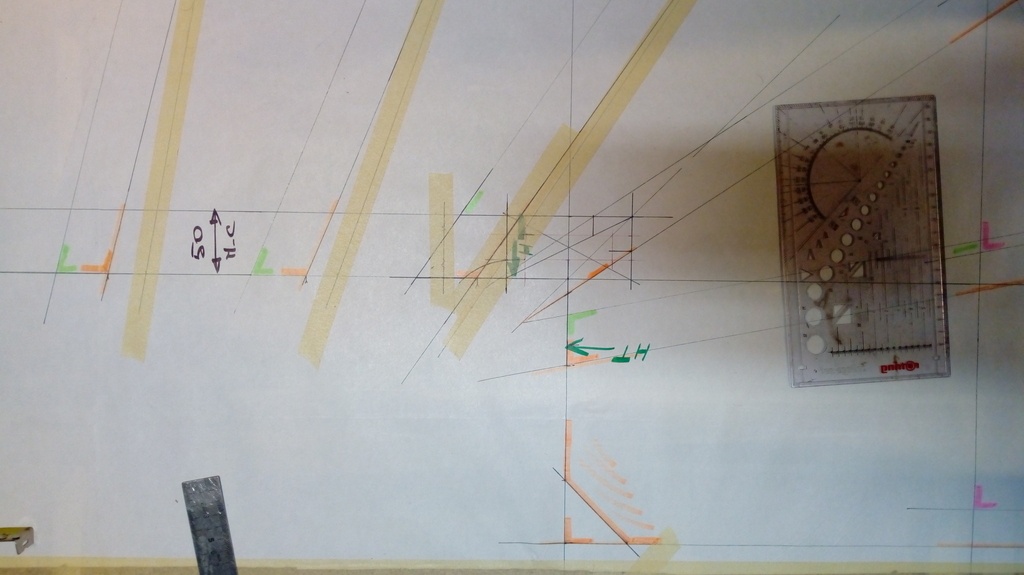

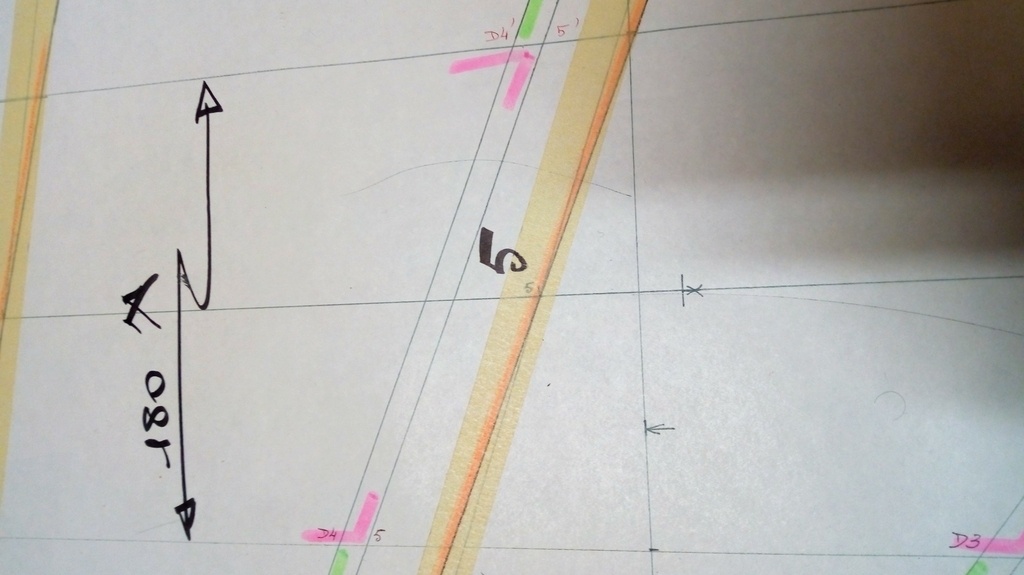

Traçage d'une échelle de hauteur.

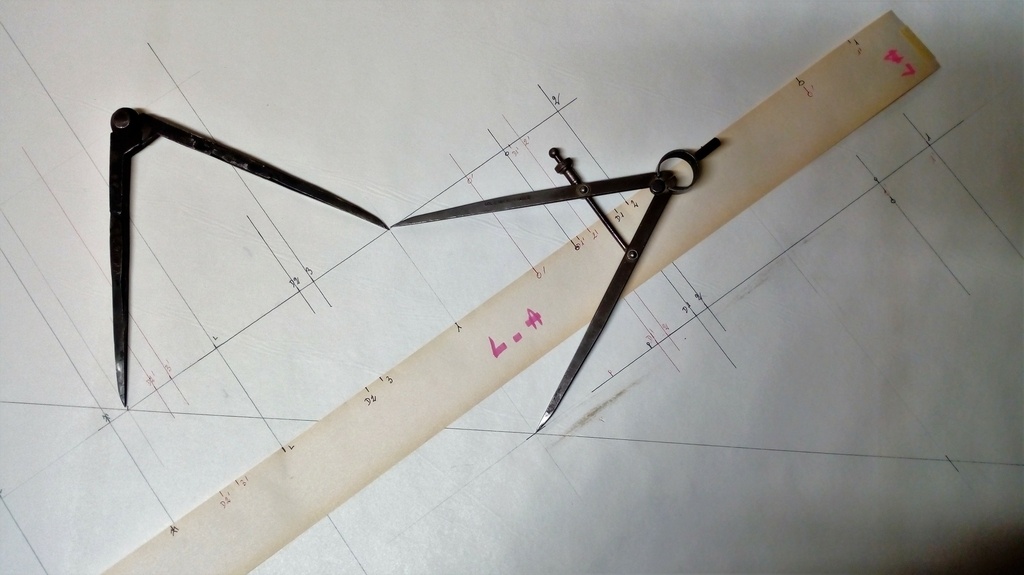

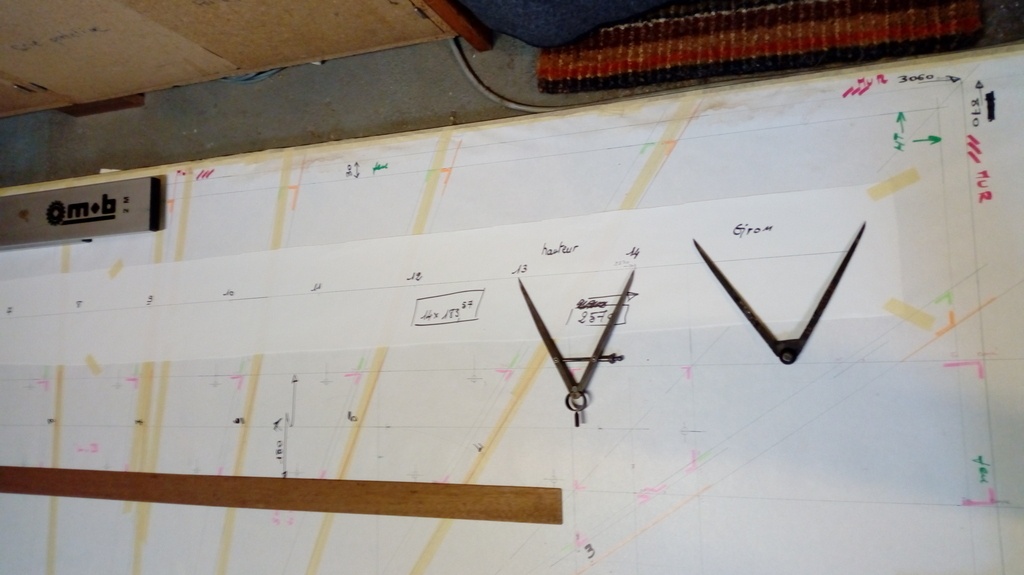

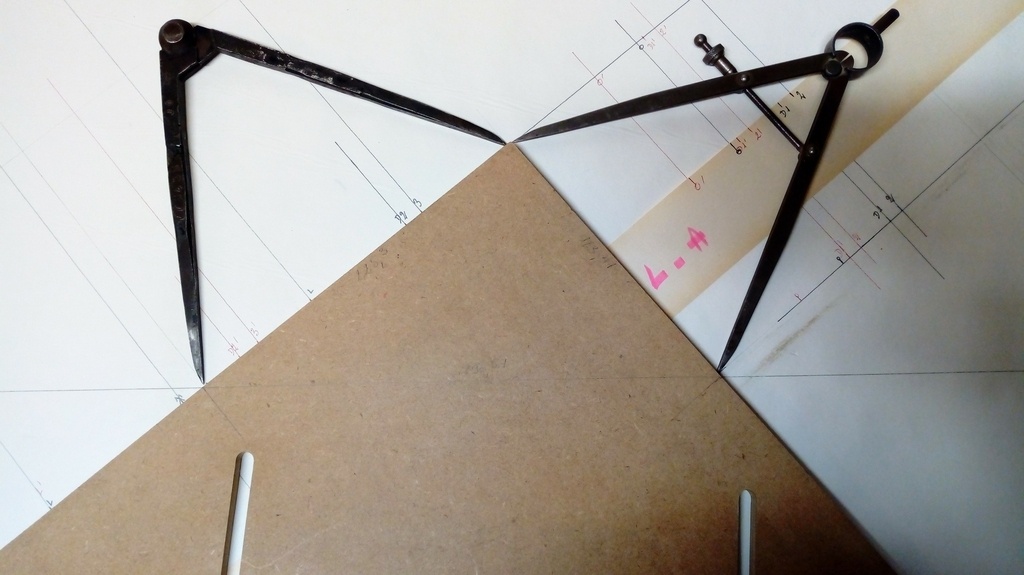

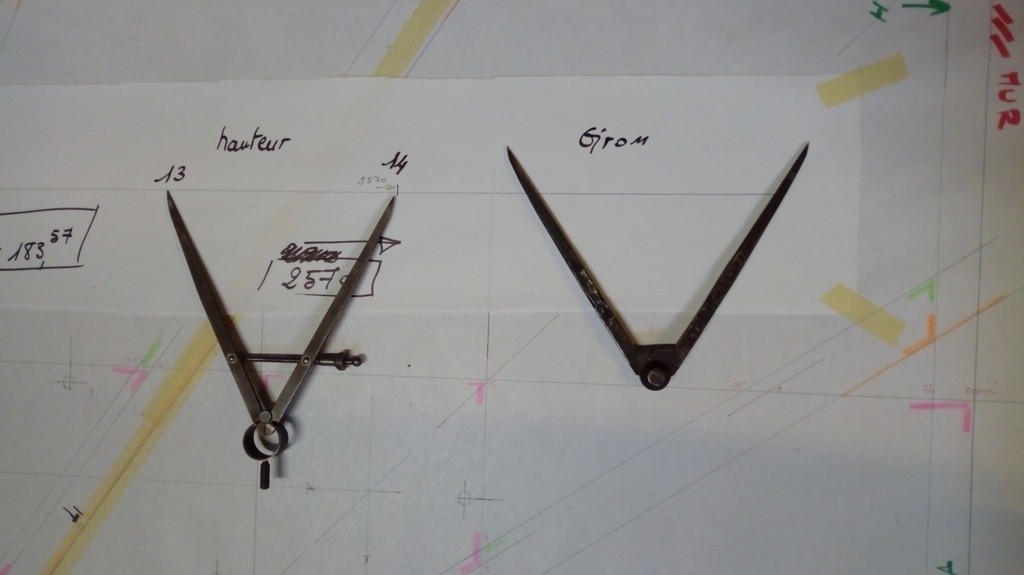

Réglage des compas: un pour la hauteur, un pour le giron.

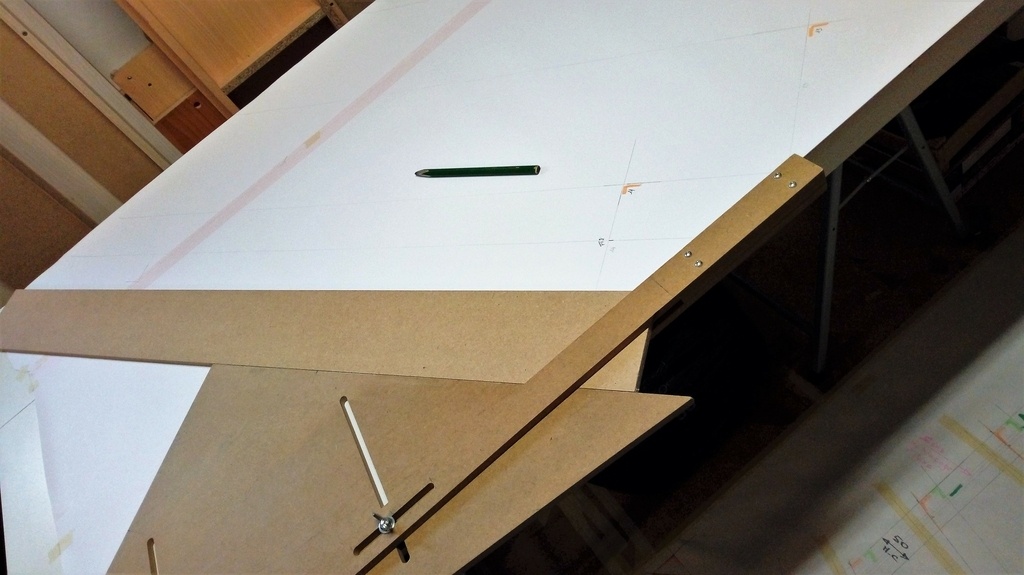

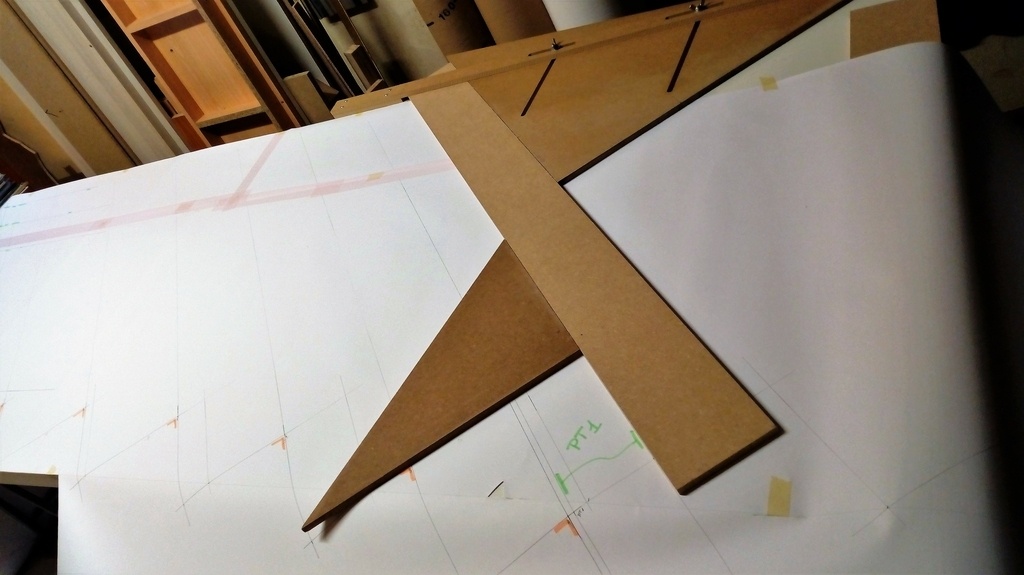

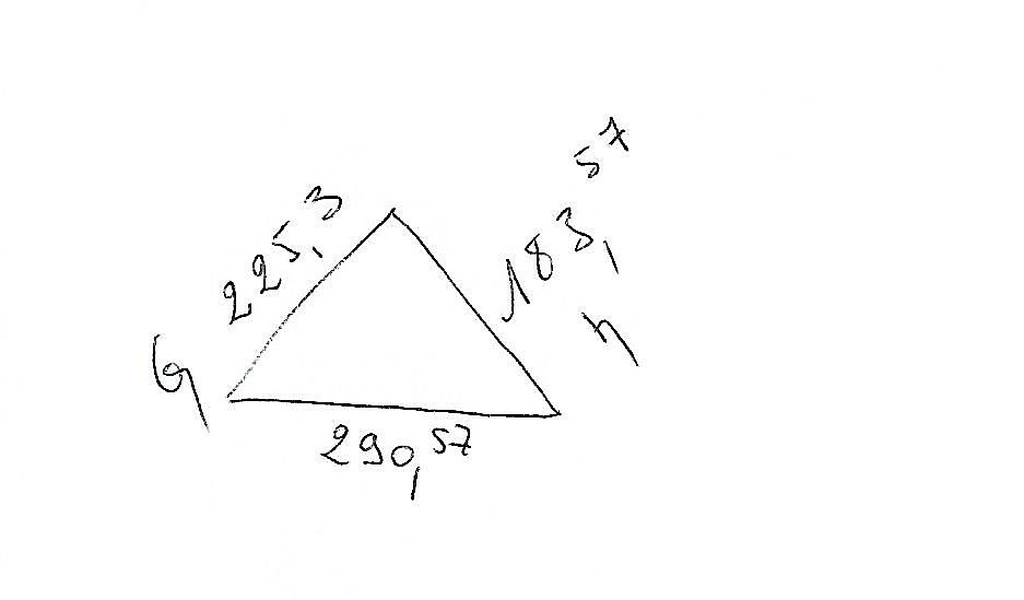

Réglage du triangle de base.

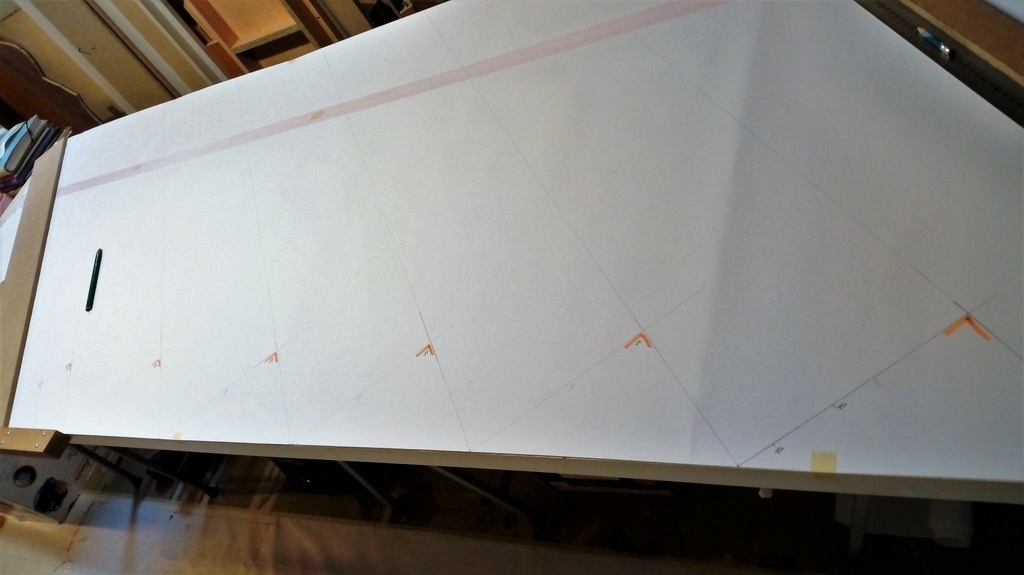

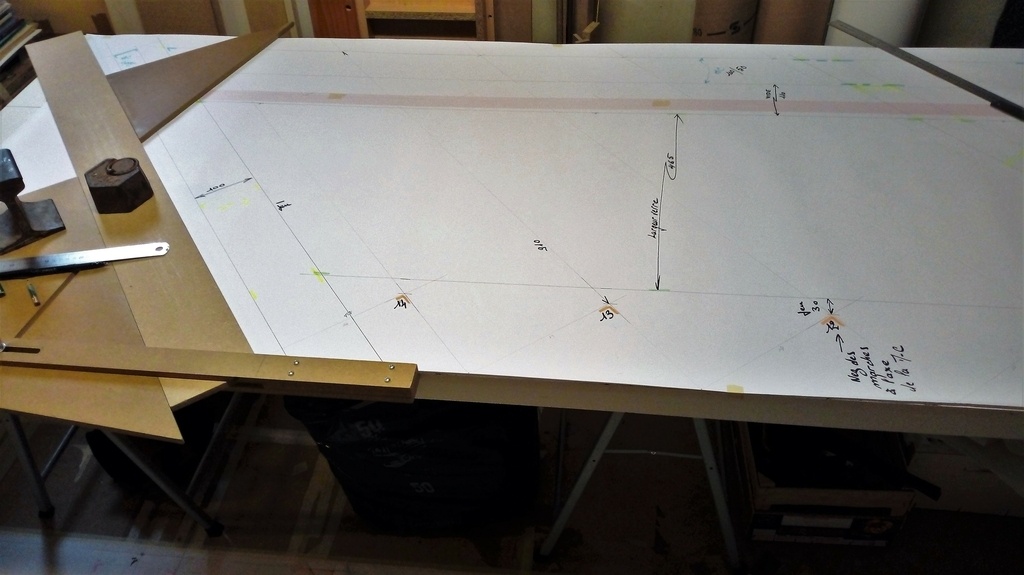

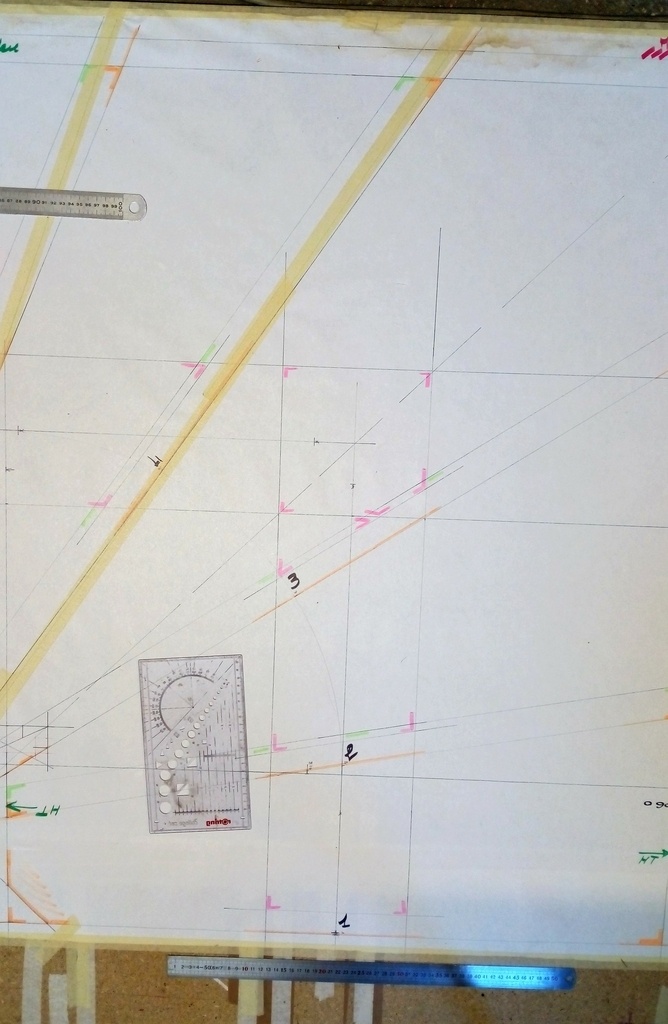

Traçage d'une suite de triangles de bases à l'aide de l'équerre.

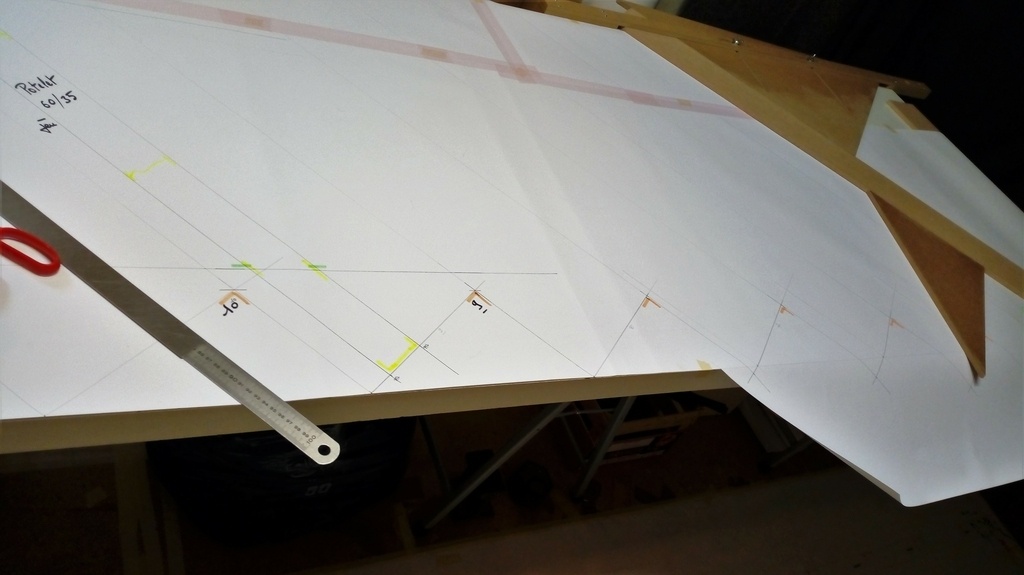

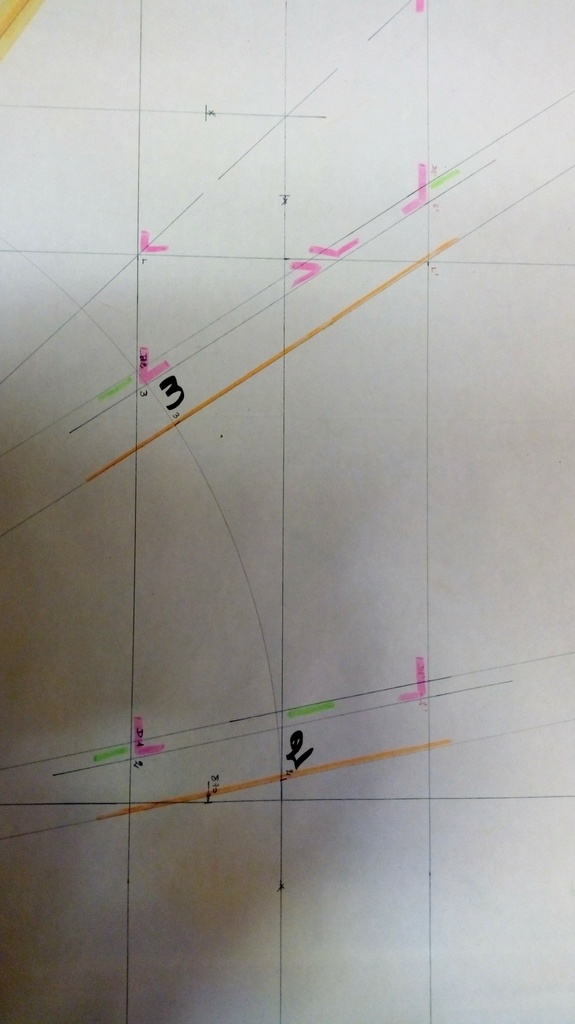

Traçage à partir du haut en descendant: de la partie droite vers la partie balancée.

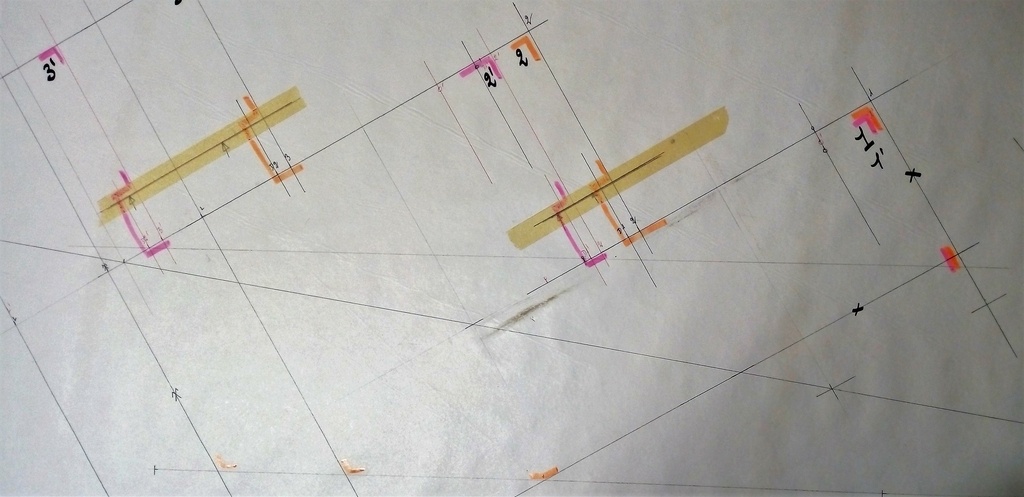

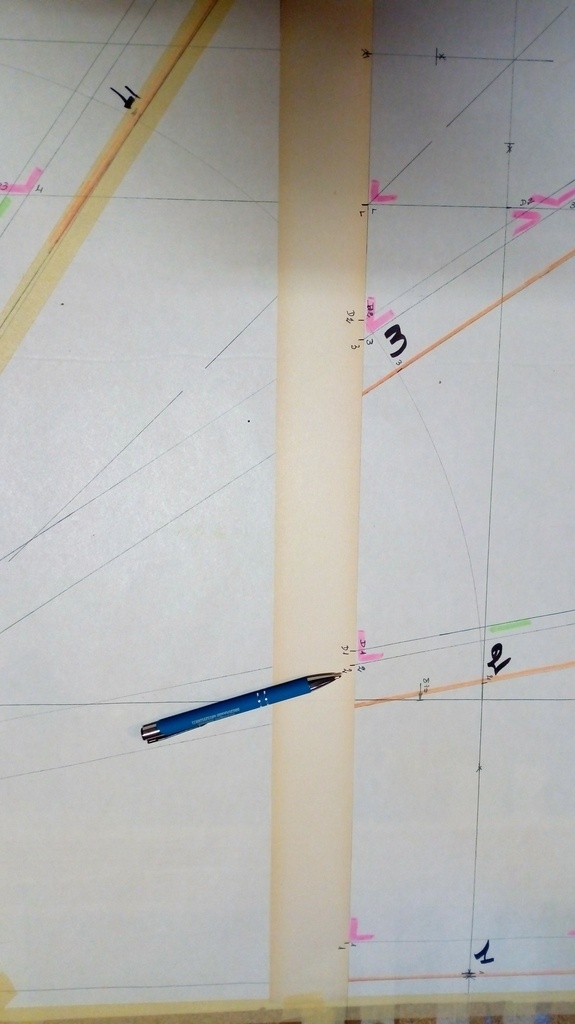

Ensuite traçage des repères pris sur les bandes de papier.

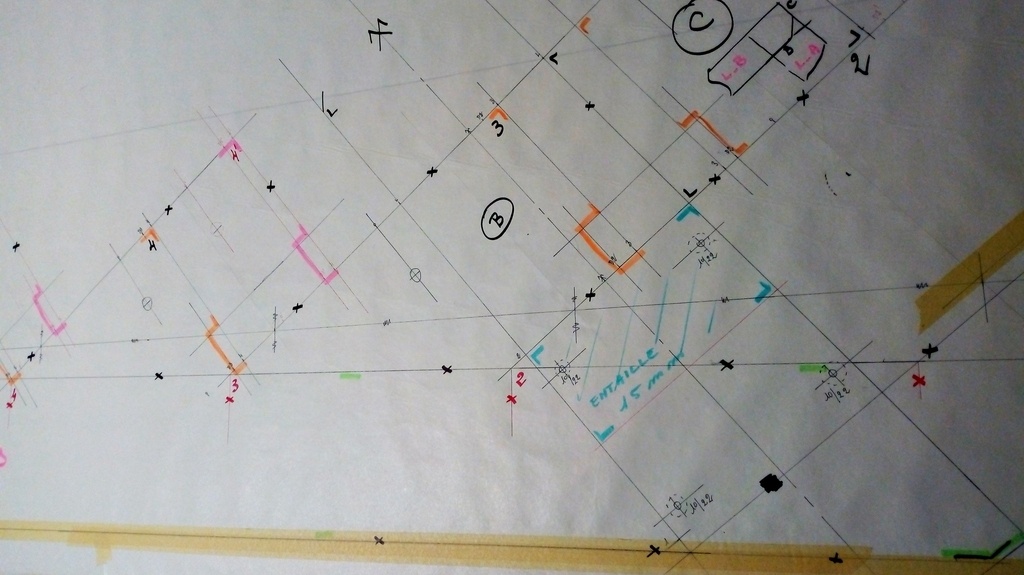

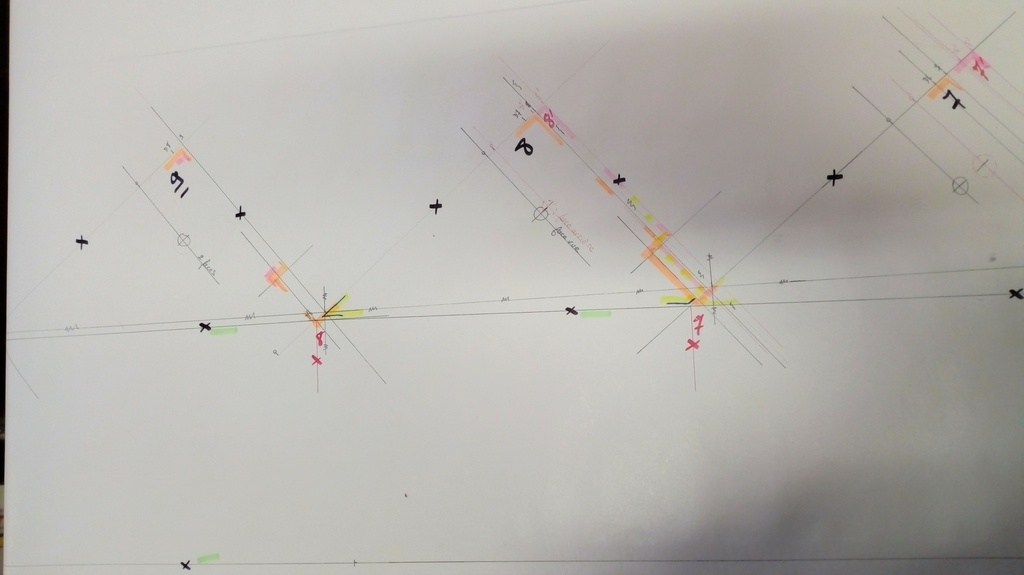

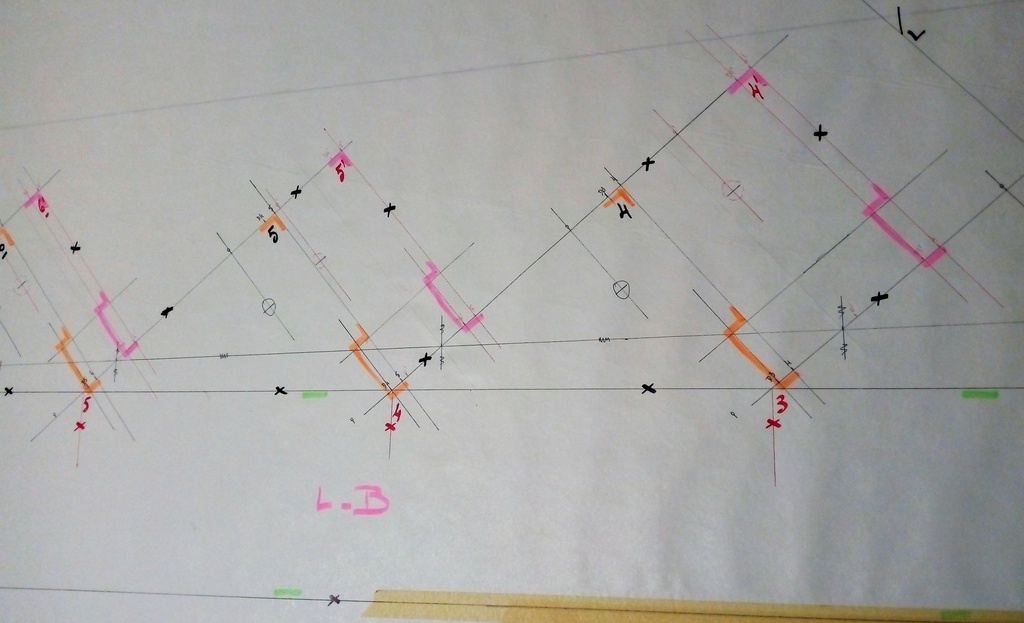

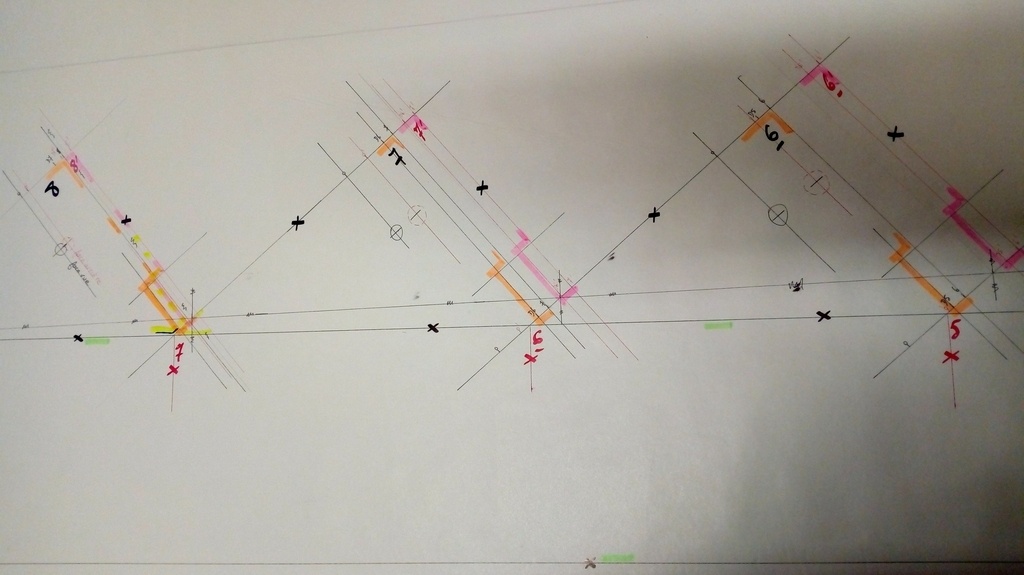

Traçage du limon B (haut)
Vue du limon B
Traçage du limon A (bas)

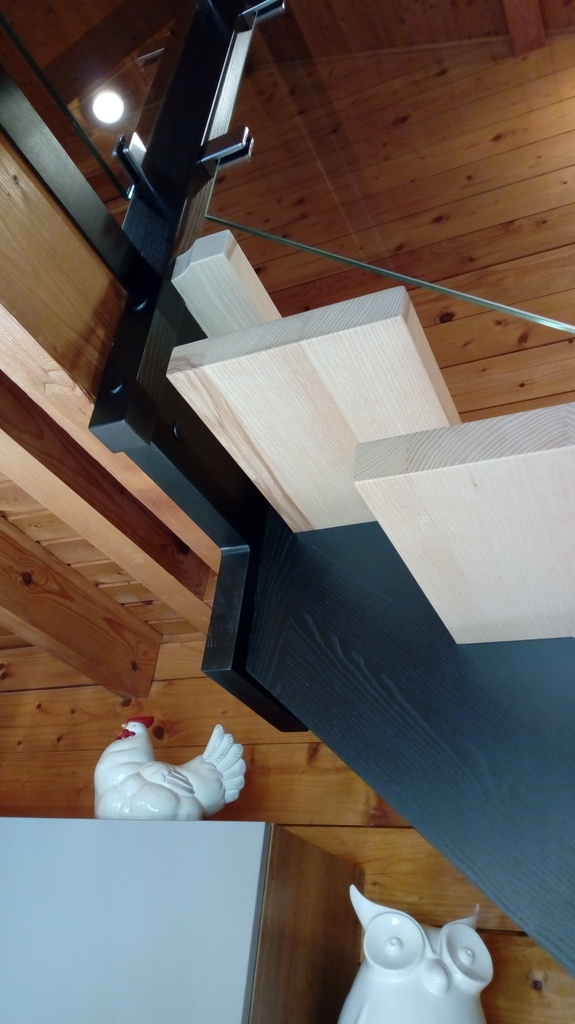

Ancrage haut et bas

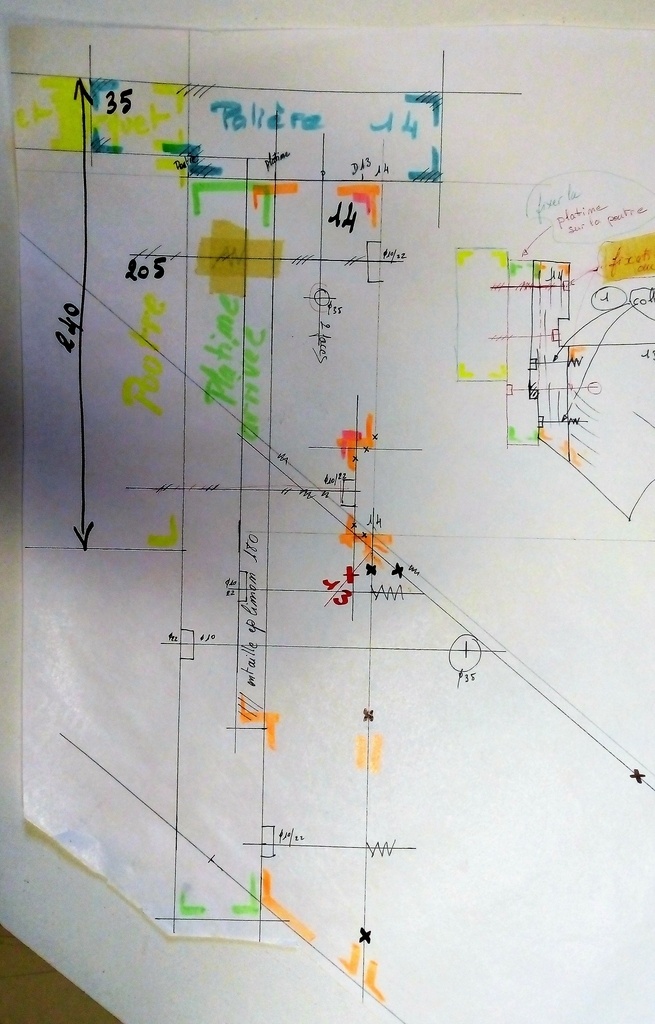

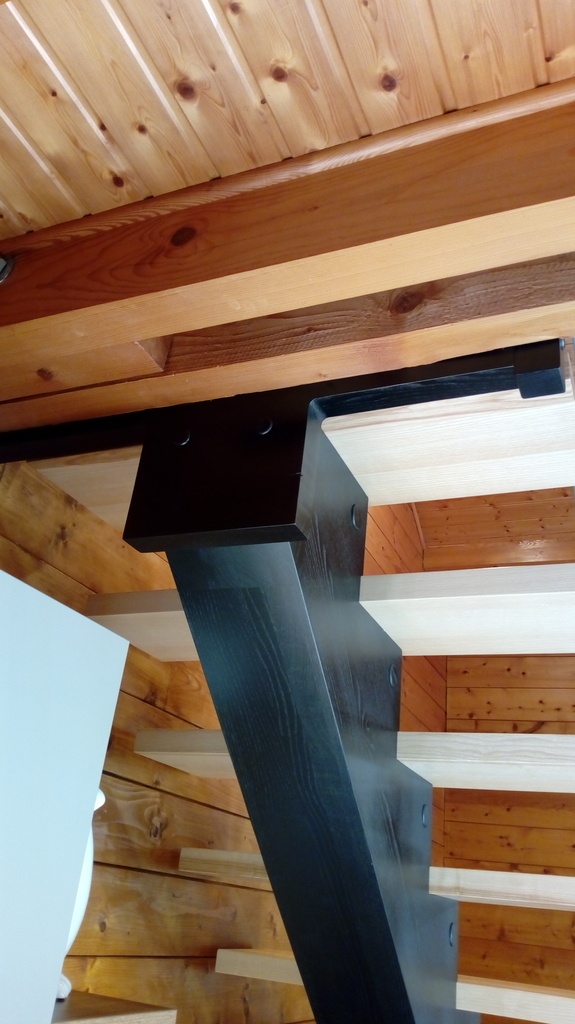

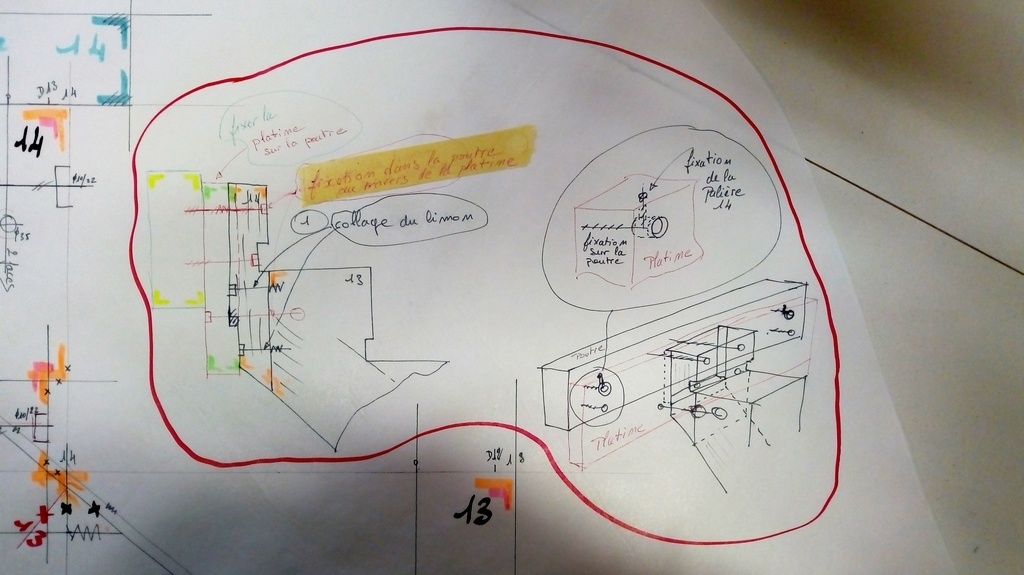

Ancrage haut avec une platine bois de 45 mm d'épaisseur.

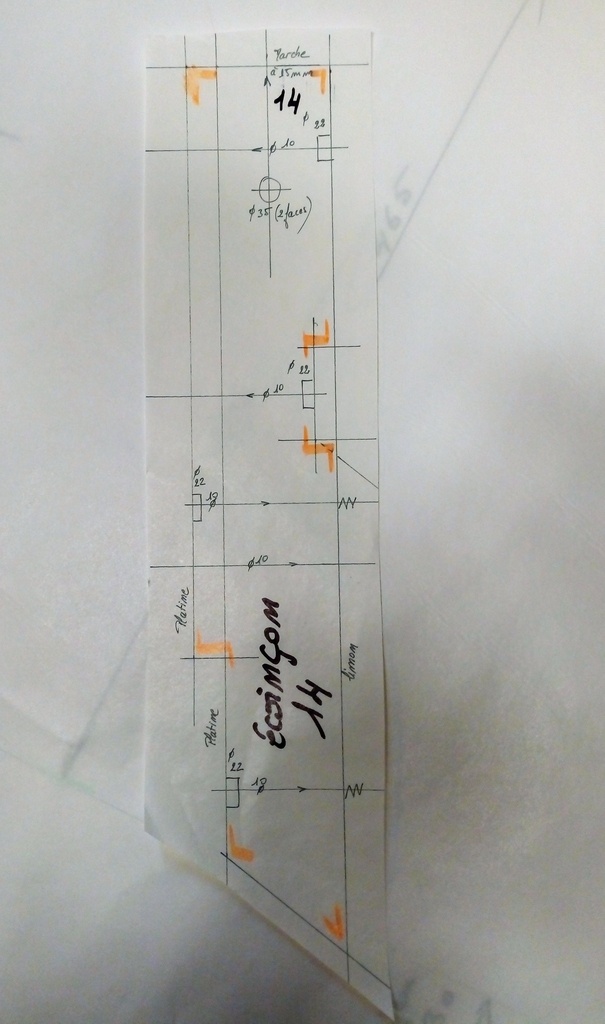

Le dernier écoinçon 14 est en fil vertical et fixé en bout du limon pour plus de solidité.
Ancrage bas du grand limon B.

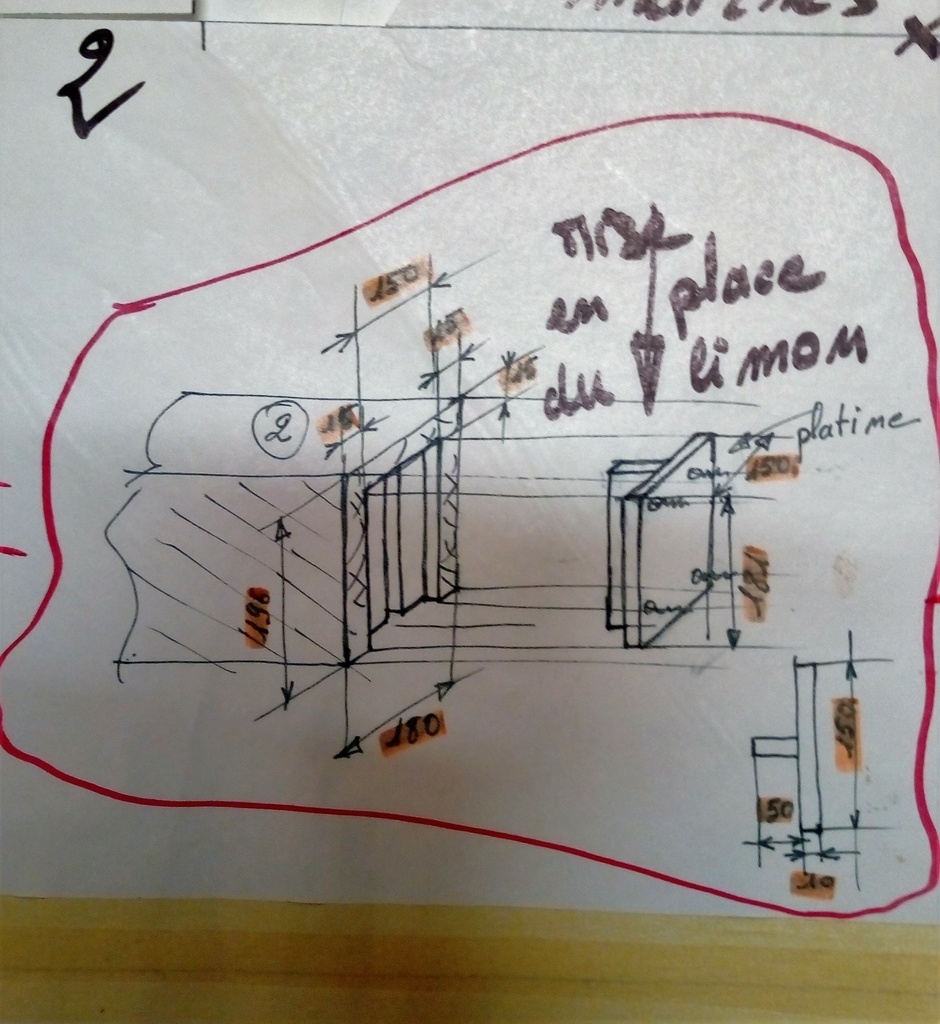

Avec une platine métallique noyée dans le limon

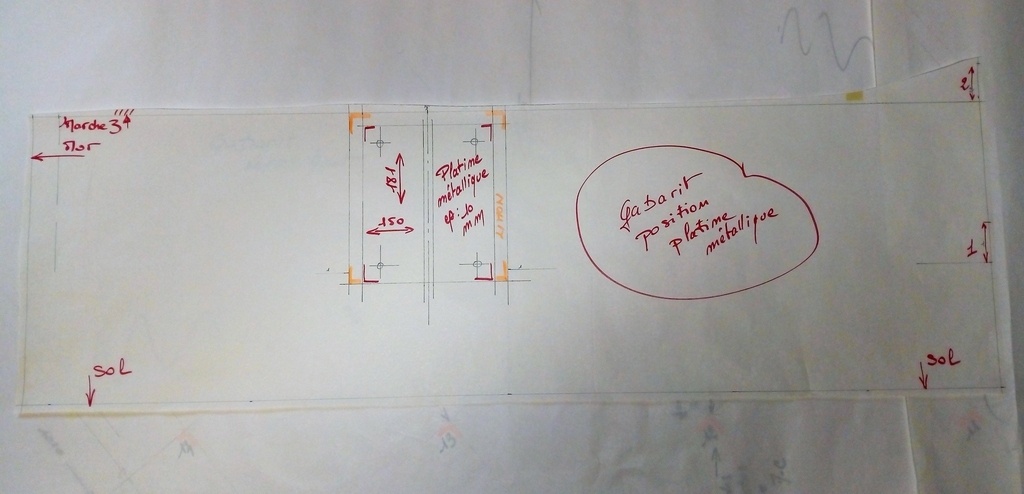

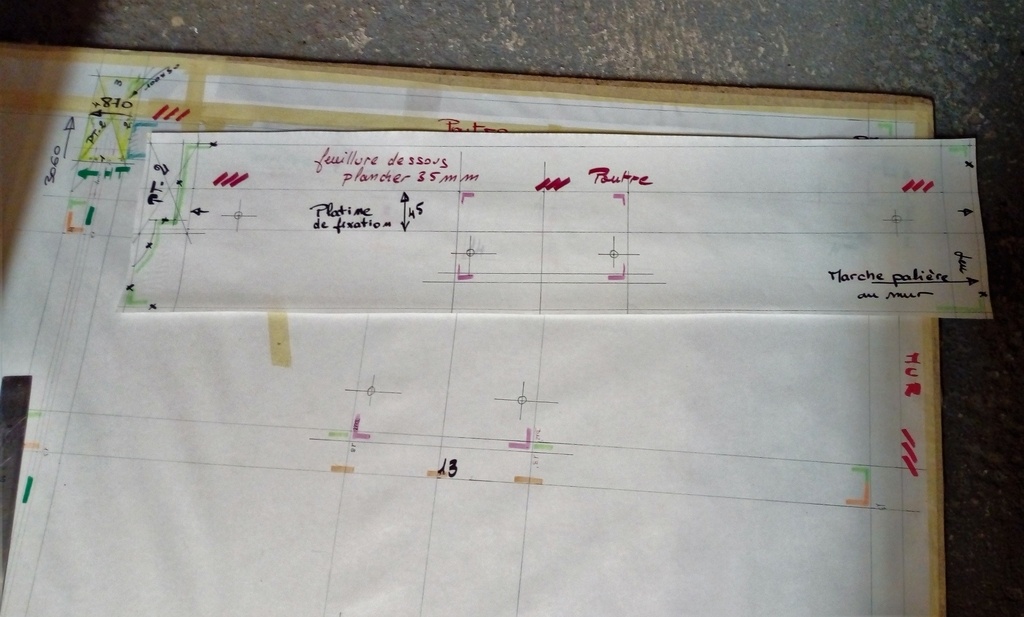

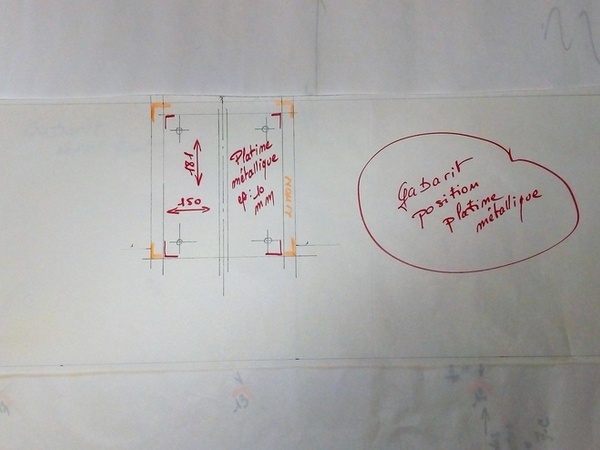

Gabarit pour la position de la platine au mur.
Assemblage des limons A et B

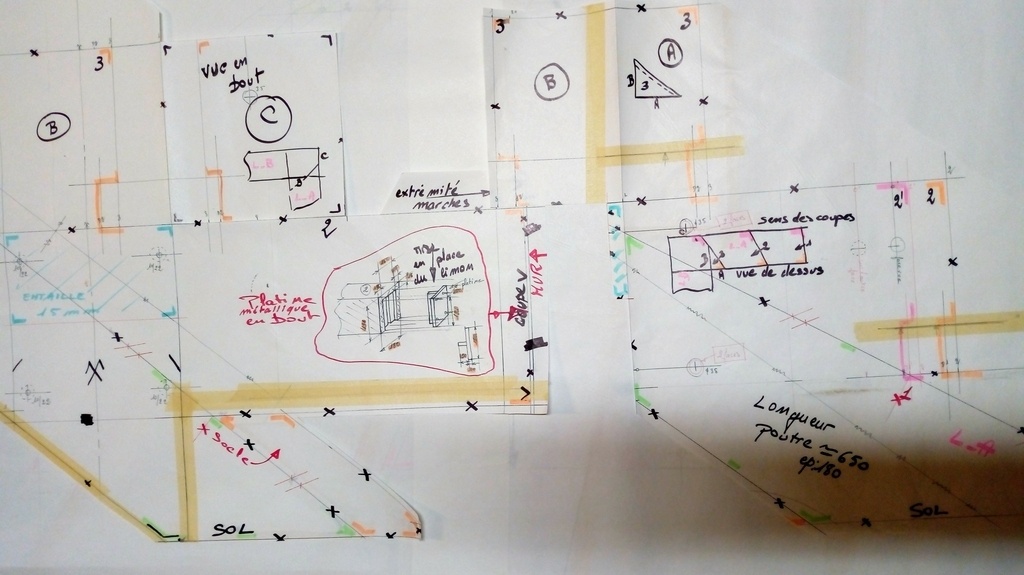

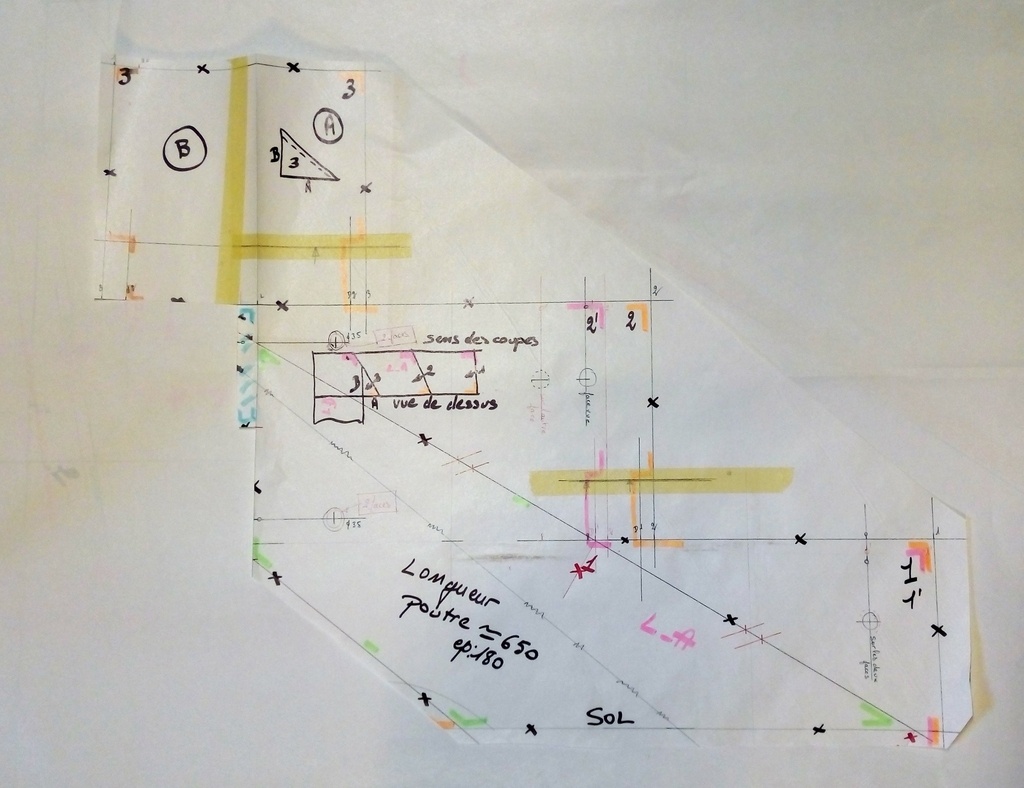

Détails de l'assemblage et des repos au sol des limons.
Garde corps rampant

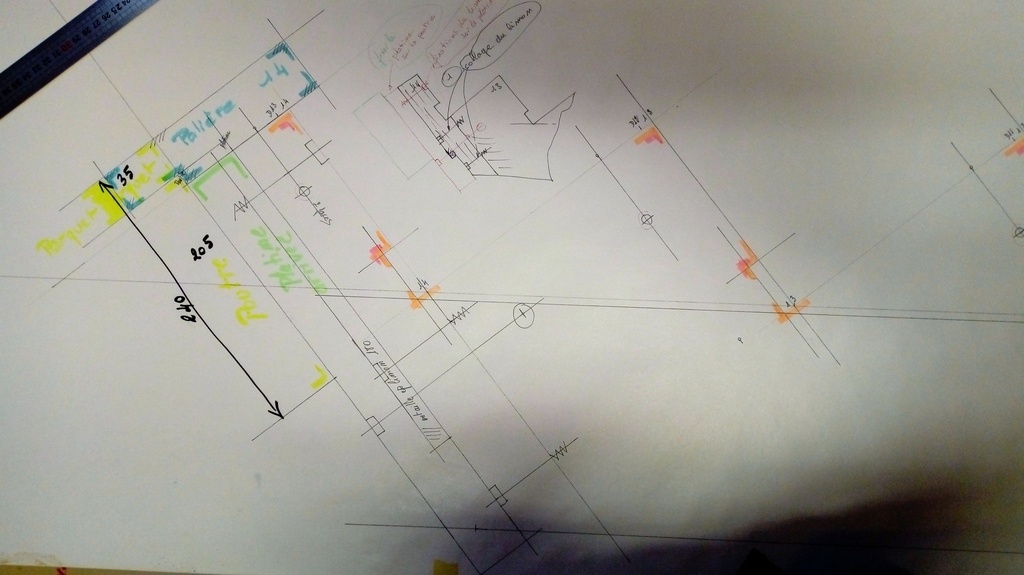

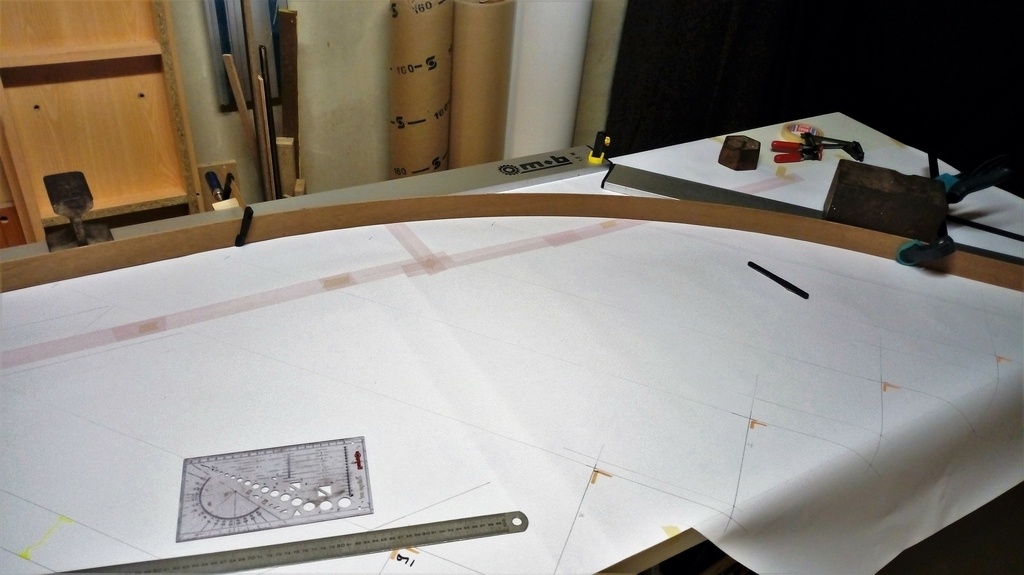

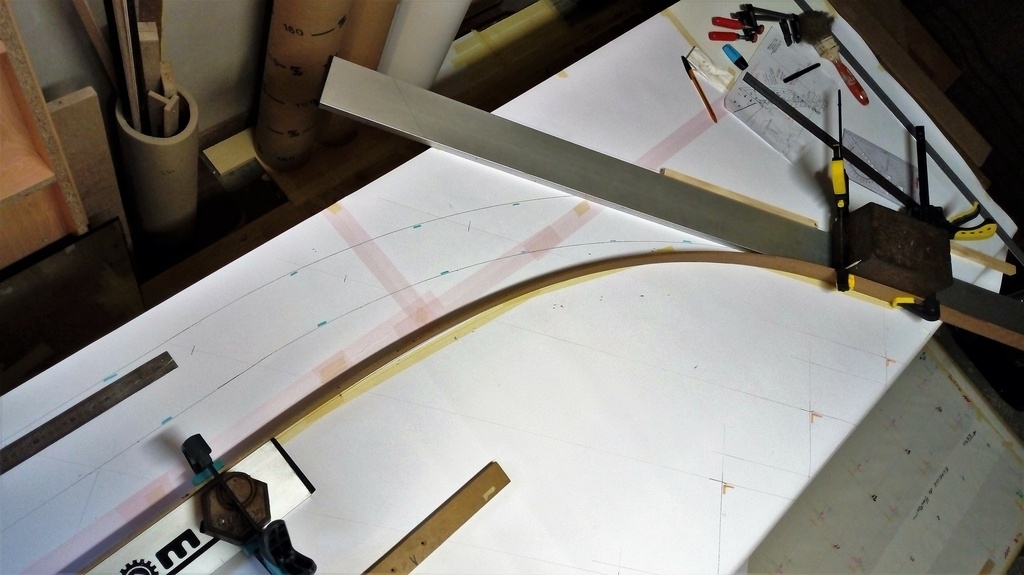

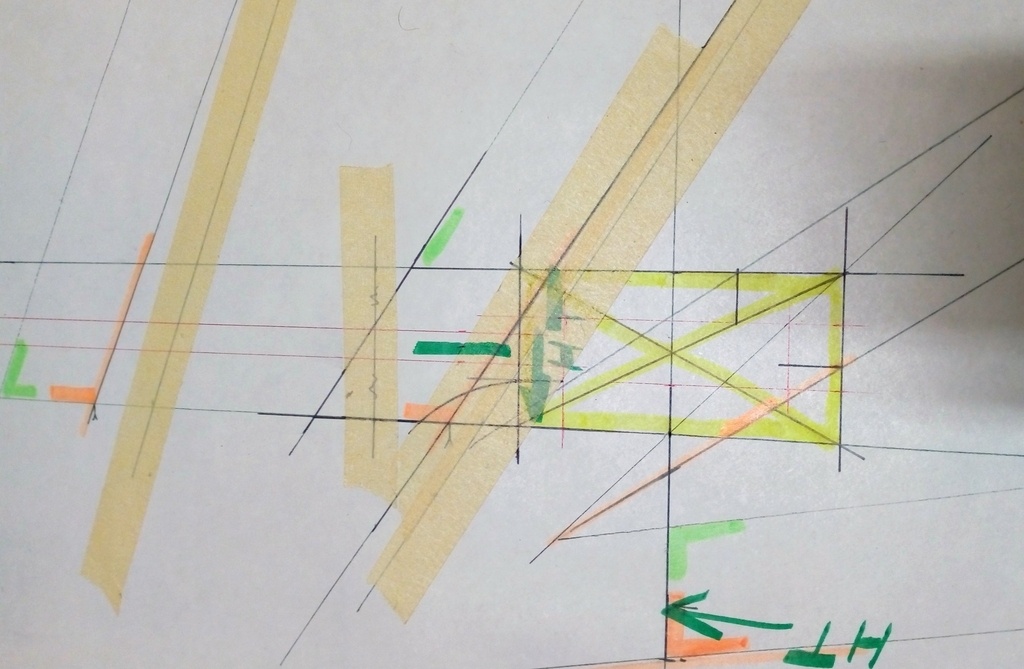

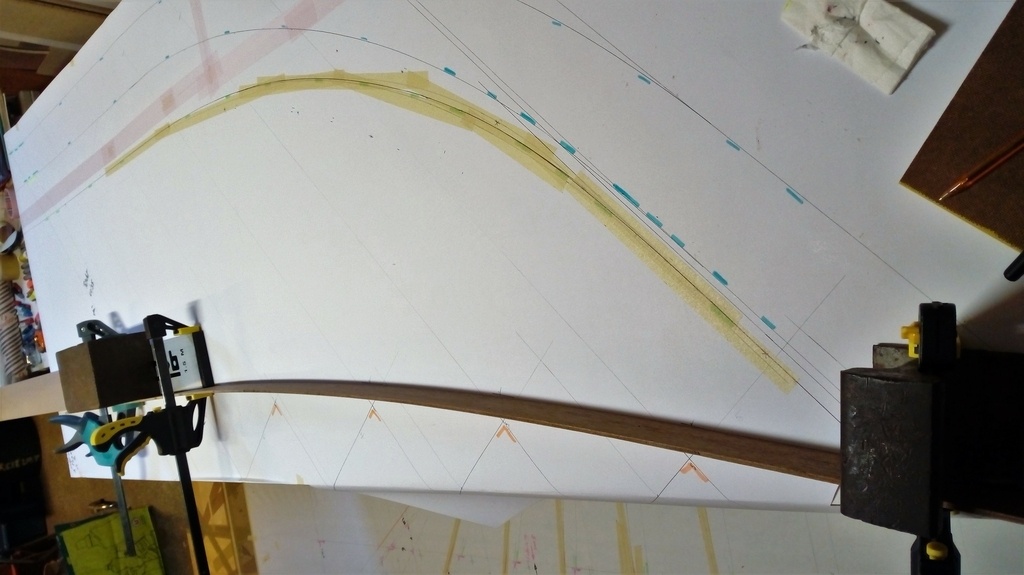

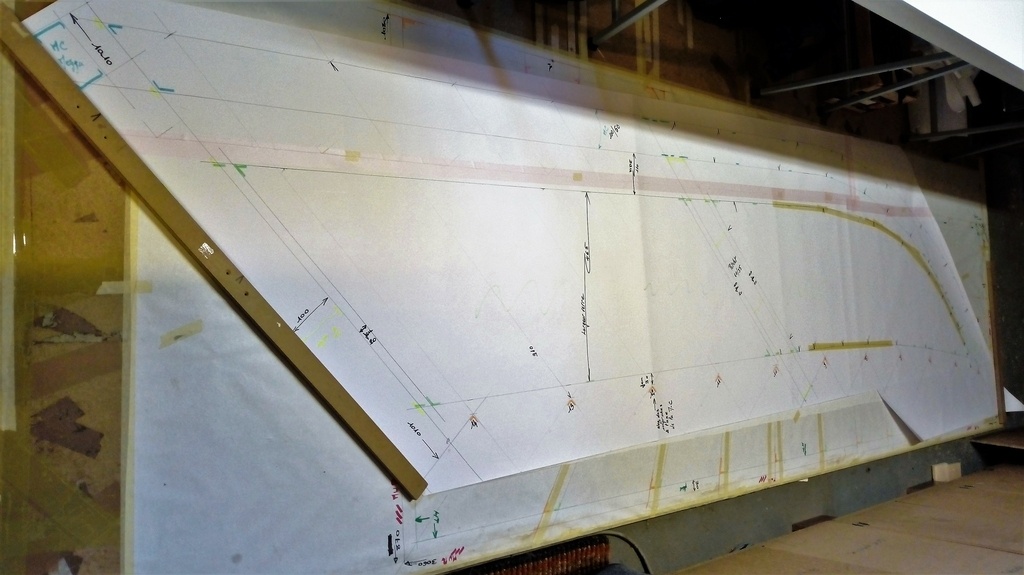

Traçage du garde corps rampant.

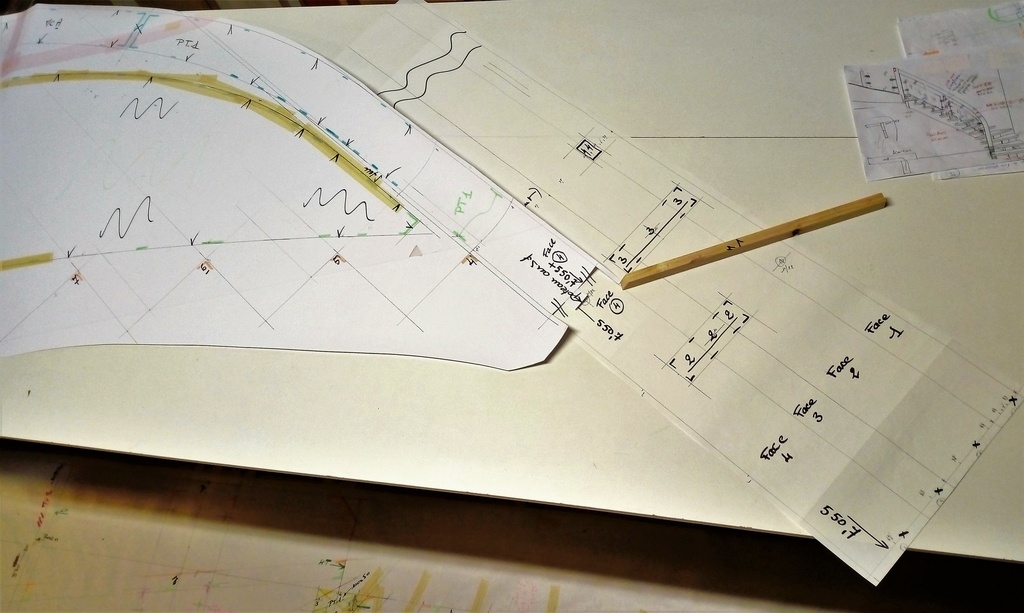

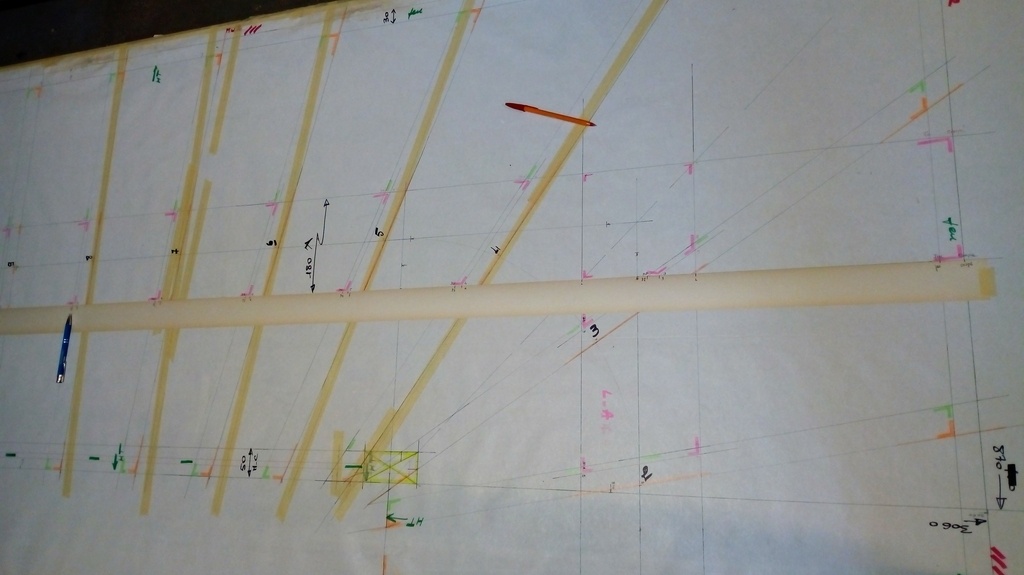

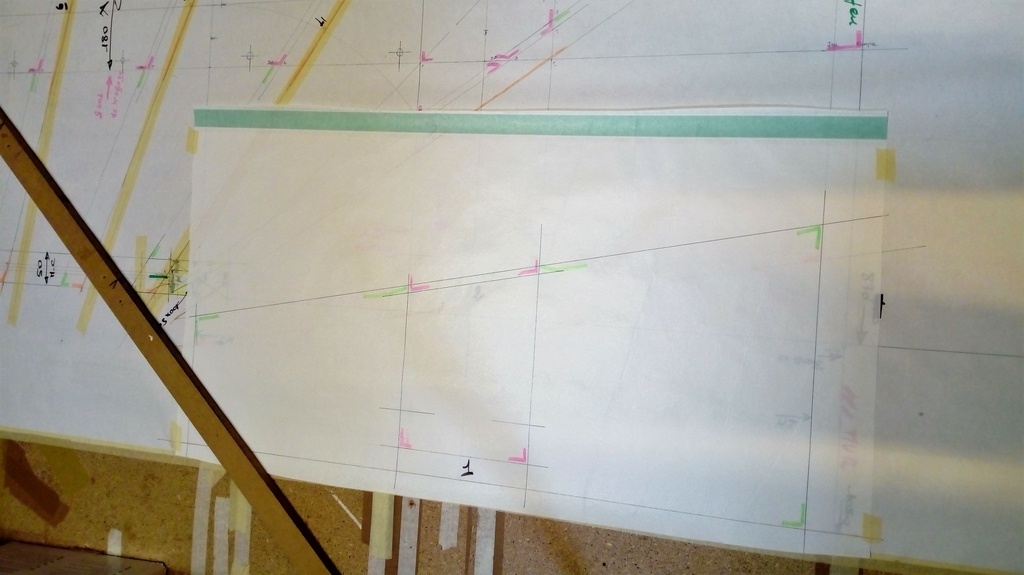

Le développement.
A partir du haut en descendant comme le limon.
Partie arrivée du développement en prenant appui sur le chant avant de la table.
Partie départ du développement en prenant appui sur le chant arrière de la table.
Gabarits des verres, de la main courante, du poteau de départ.
Poteaux

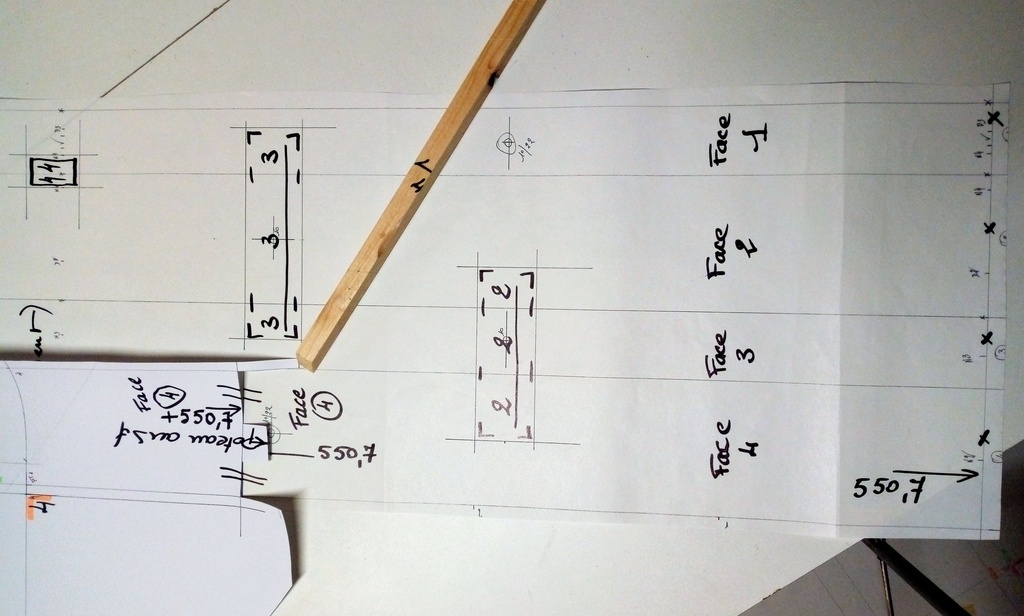

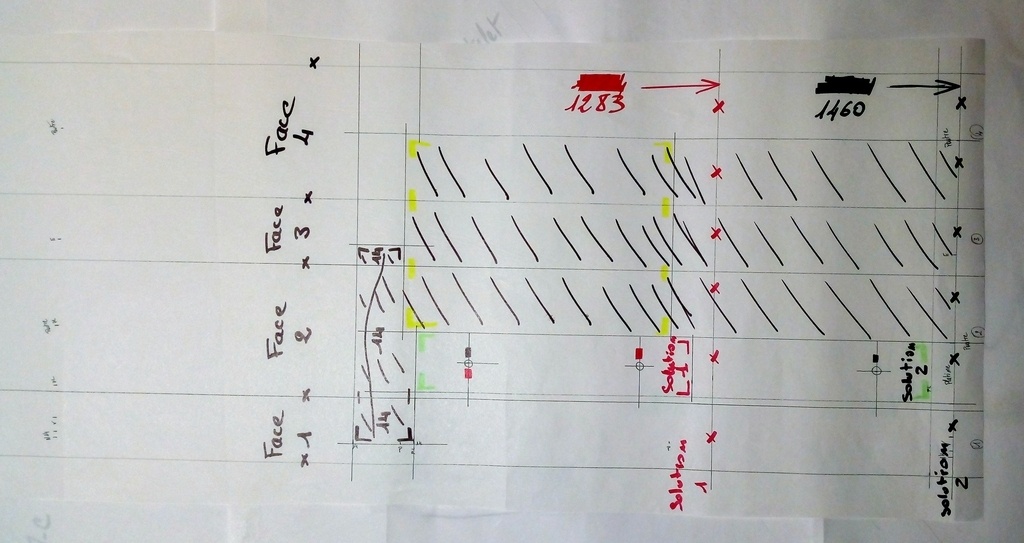

Traçage des poteaux sur les quatre faces.
Poteau 1 Départ

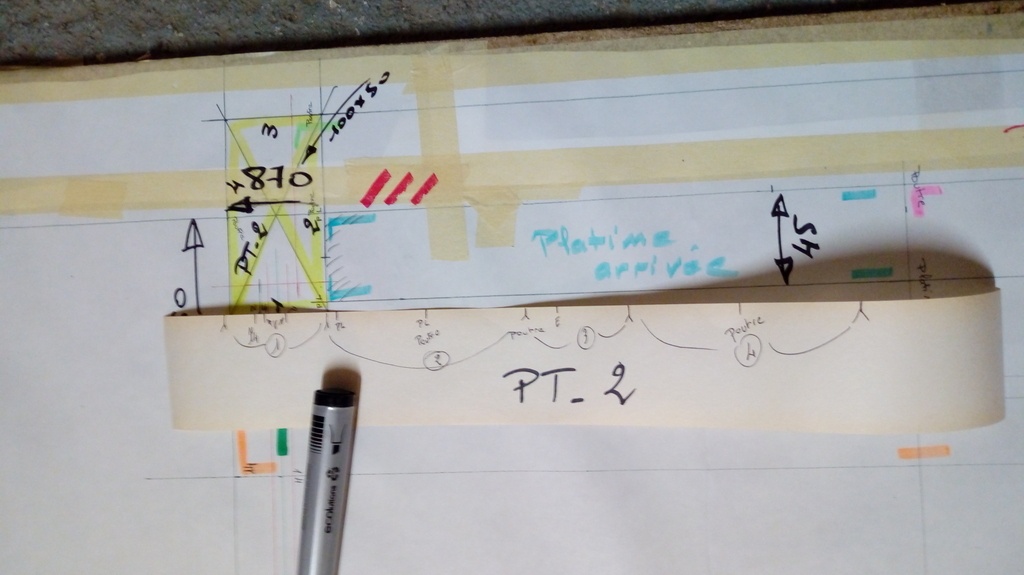

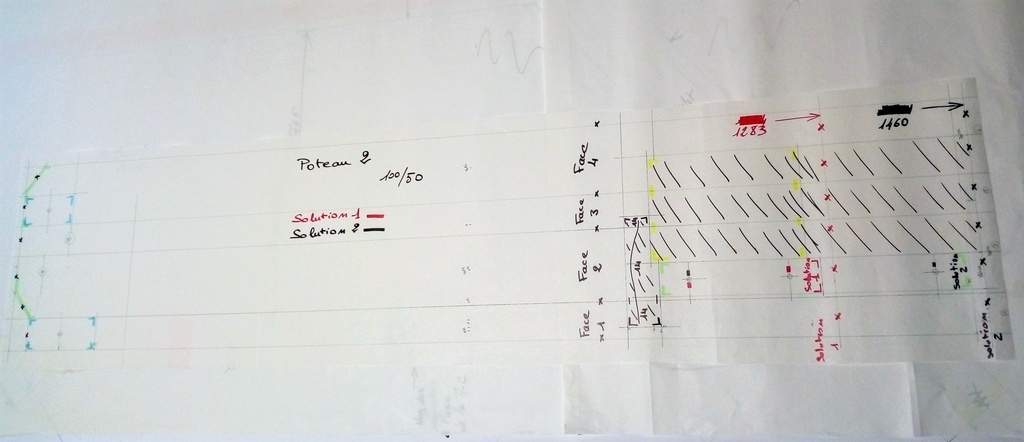

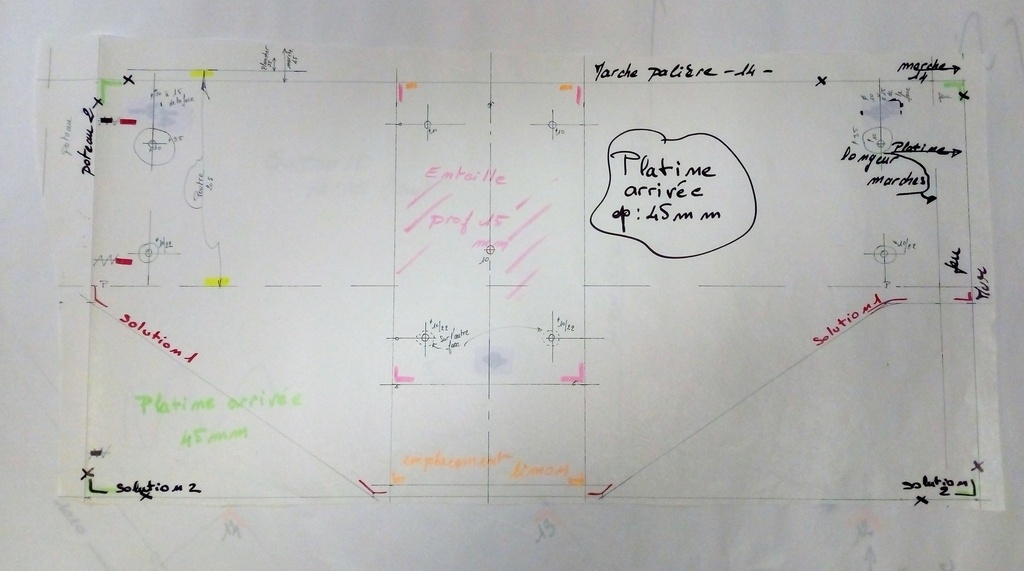

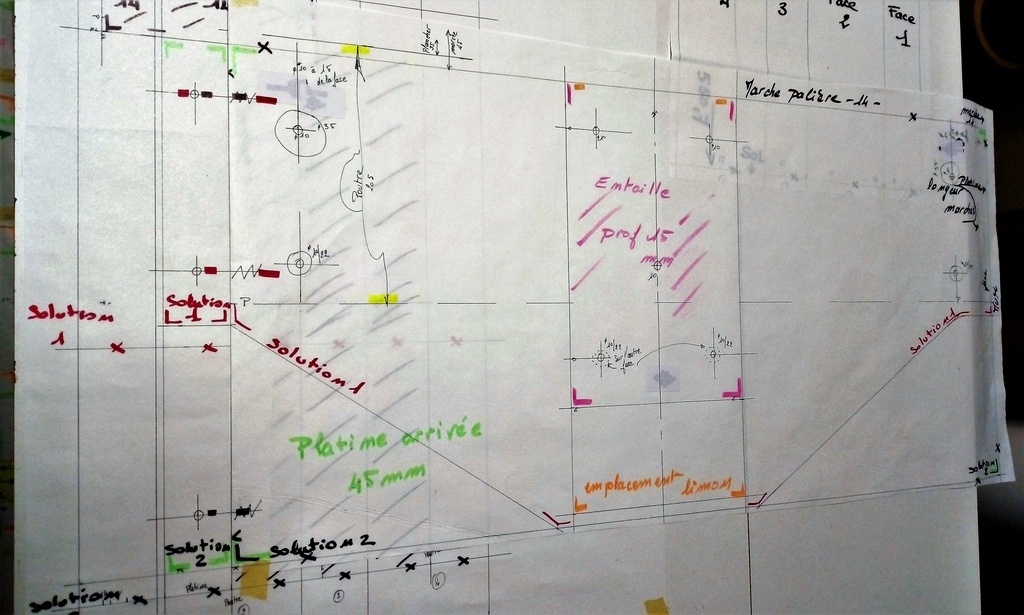

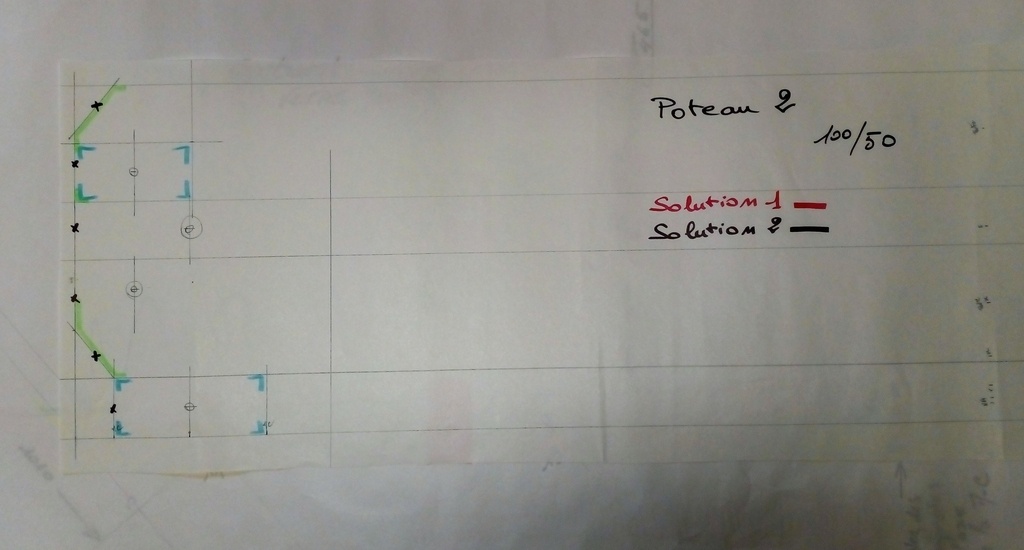

Poteau 2 arrivée avec les deux solutions en fonction de la platine choisie.

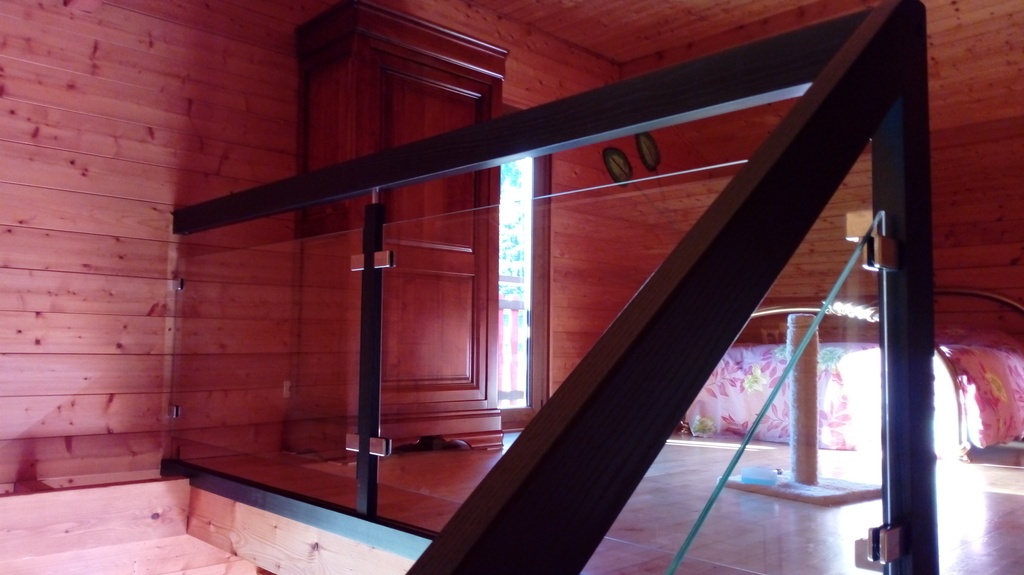

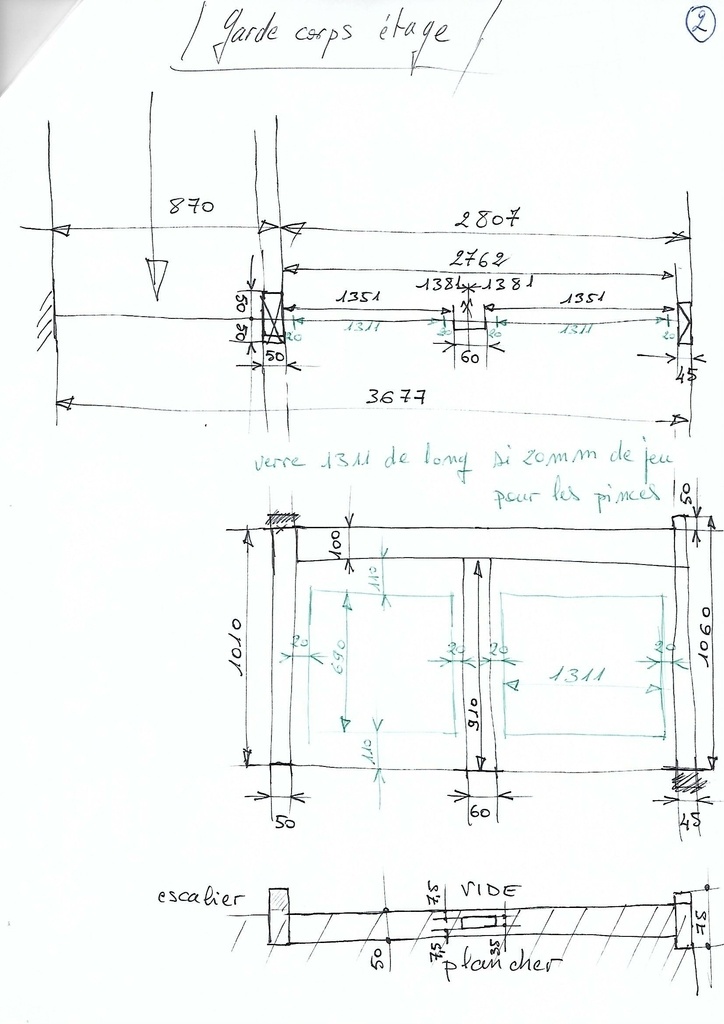

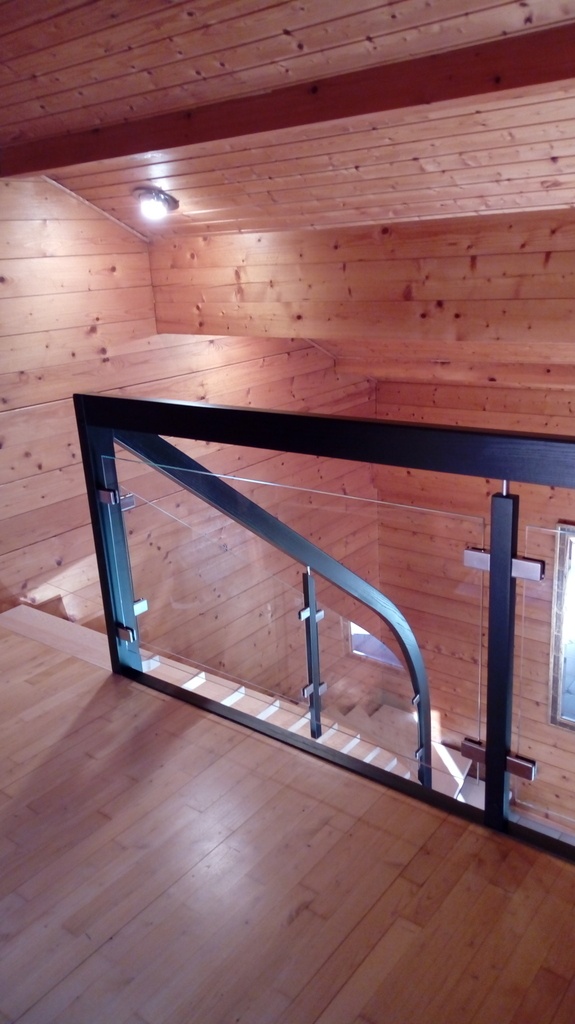

Garde corps étage

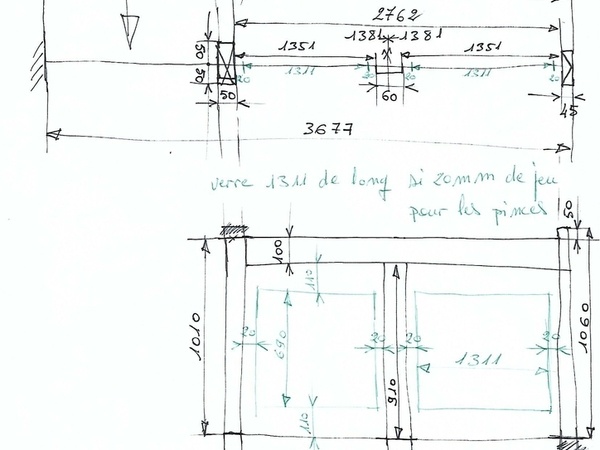

Descriptif du garde corps étage

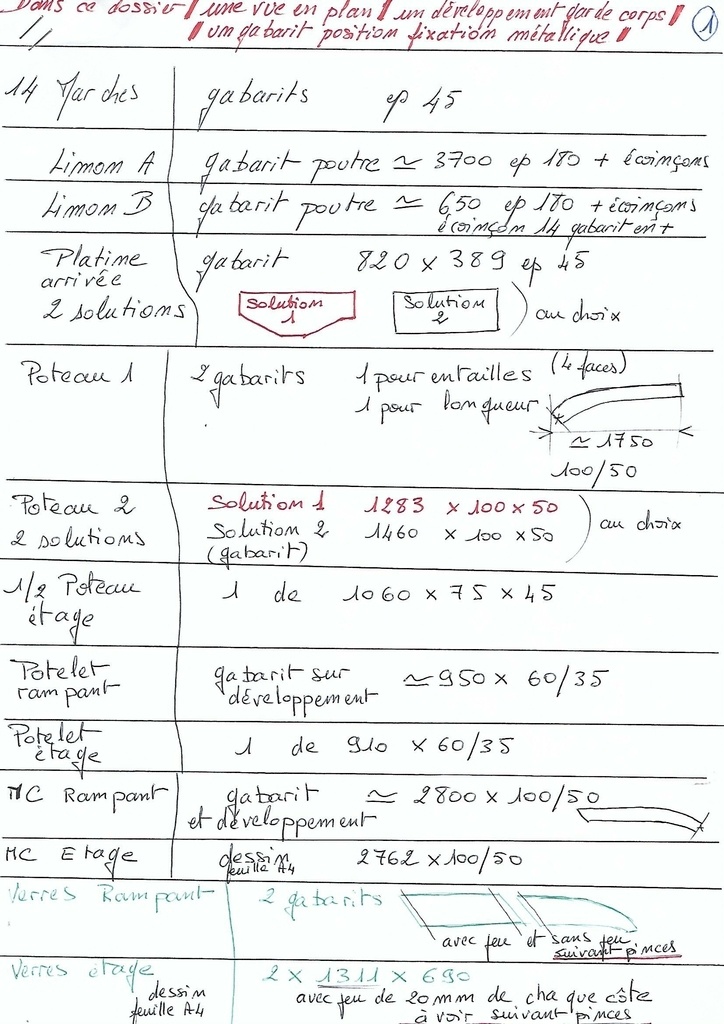

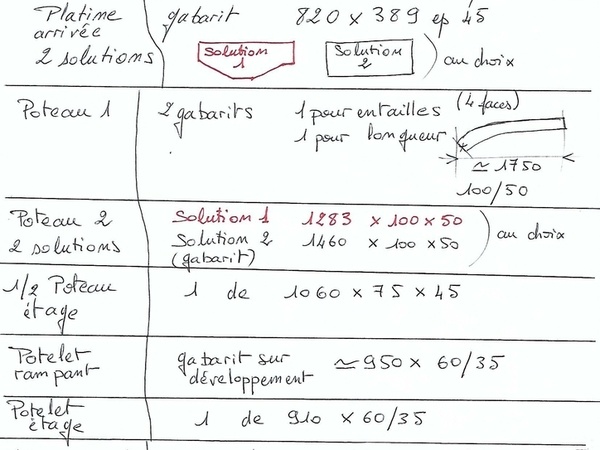

Liste de débit
Licence
Discussions

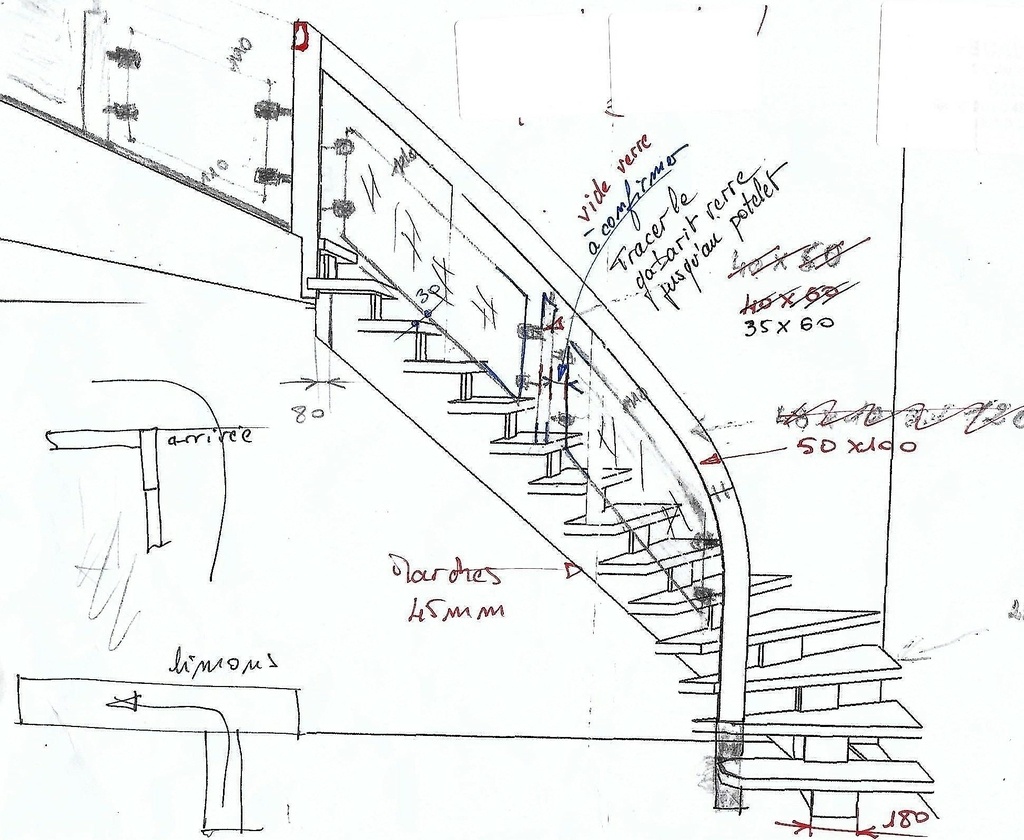

J adore le premier dessin. J adorerais d un coup de crayon mettre un ouvrage en volume comme tu le fais. Chapeau.
.
A ce que je vois la retraite c est comme le deconfinement la date est floue
Merci, j'espère seulement que ma retraite durera plus longtemps
Si j'ai bien compris tu as rapporté les écoinçons sur le limon en faisant une entaille qui vient bloquer la marches sur son arrière y a t'il un assemblage ou simple collage ? quels insert utilise tu pour la fixation des marche ?
Chouette boulot de traçage .
Merci, pour les écoinçons un simple collage, c'est possible aussi de mettre des lamellos pour guider latéralement mais c'est conseillé de mettre du jeu en longueur afin de pouvoir régler leurs positions longitudinalement. Pour les inserts: lairdubois.fr/...mentaires/62741
merci
Chapeau Jacky !
Merci Marc
Salut Jacky,
c'est quoi le rouleau de PQ que tu utilise j'aime bien l'idée moi j'utilise souvent des bandes de cp ou d'isorel j'ai le même genre d'escalier chez moi mai sans le garde corps d'ailleurs je l'ai jamais terminé et j'envisage de le changer pour un avec contre marche,
oui mon bureau est juste en dessous et il ramasse sévère.
beau boulot et le coup de patte en dessin chapeau l'artiste.
Salut Brice, merci,
Le rouleau de (PQ) (vieux rouleau de comptabilité). La raison est surtout que je trace dans un lieu exigu, autrement j' utiliserais une pige en cp.
hello Jacky un rouleau e PQ un lieu exigu ! ??????????,, ok concentrons nous sur cette encore parfaite épure !
Salut Sylvain, eh oui il faudrait que je pousse... les murs!
Merci pour l'épure parfaite, j'ai tout le temps que je veux, surtout en ce moment ou le temps est arrêté.
kaj Je pense que l'on doit en profiter! a l'époque on nous bourrait au c....!
sylvainlefrancomtois avc un rouleau de PQ
executionbois
Si meme les cadres de l adb font des blague graveuleuse , qu est ce qui nous reste a nous
.
Stef64 serions-nous sortis du cadre cher ami?
Stef64 les yeux pour pleurer
c'est pas si compliqué, à la lecture!! En pratique, je me gratterai le peu de cheveux qu'il me reste un moment, je pense... faut que l'occasion se présente!!
Si ça peut rendre service c'est le but, mais ce n'est qu'une façon de faire à chacun de le faire à sa sauce.
Pfiou, c'est touffu !
Encore un très beau coup de crayon.
Encore un pas à pas où on va apprendre plein de trucs (ceux qu'on comprend ^^).
Merci de tout ce partage.
Merci, moi aussi j'apprends pas mal de choses ici.
il rend bien !
Pas mal tout le monde est satisfait
Il y a, a peu près 1 an mon commentaire était "chapeau" l'intention étant de saluer le personnage et le travail.
Aujourd'hui c'est Bravo! A Jacky, et aux acteurs de cette réalisation.
Bravo et Merci.
Merci, c'est une équipe qui va bien.

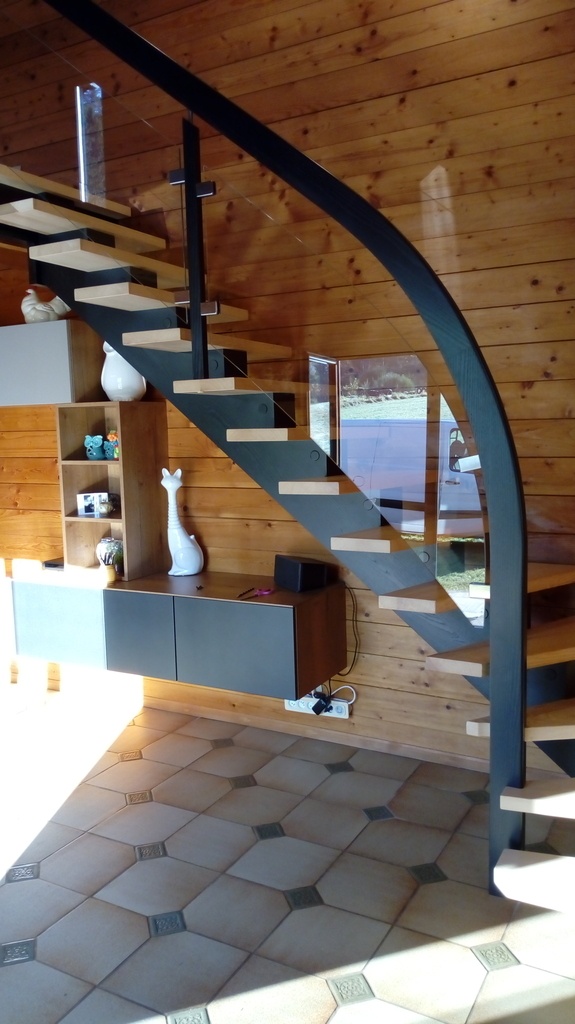

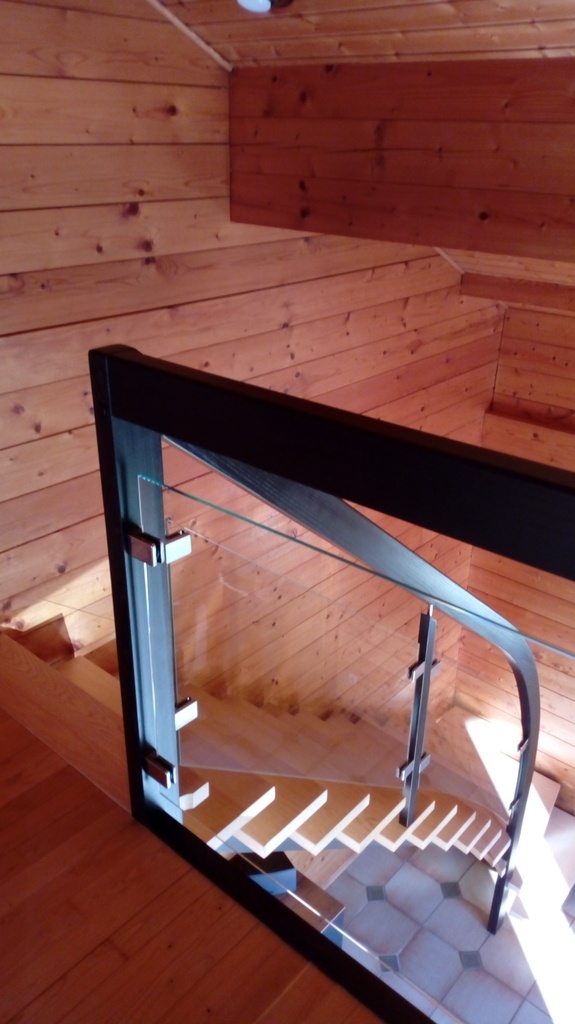

Je trouve que le charme en supp . de l'escalier vient de ce dessin de rampe orignal .. c'est super beau .. Chapeau ..
Merci le client avait des idées bien précises.
si on comprends bien , vous avez refait votre escalier pour votre plaisir et le nôtre,merci, très réussi
Le client voulait changer en plus moderne et original
c'est réussi
Merci
Vraiment très réussi, il fait original et moderne tout en ayant une touche classique.
J'ai re survolé le pas à pas et je n'ai pas vu d'explication concernant l'accroche haute.
C'est la première fois que je vois quelque chose comme ça. Tu peux expliquer comment ça marche ?
La platine est fixée au préalable sur la poutre et le limon vient descendre dans une entaille avant d'être fixé. Si tu regarde l'article ancrage haut et bas tu auras l'explication.
Ah oui, vu. Merci.
C'est ingénieux, on voute l'expérience là !
Le dessin était beau, le résultat l ai tout autant. Belle collaboration bravo.
Merci Stef
Impressionnant ! Bravo
Merci
Waouwh! Je suis bluffé par les dessins et tout le travail de réflexion avant même d'avoir commencé à couper quoique ce soit.
Merci, tout commence par la prise de mesures, poser beaucoup de questions et se poser les bonnes questions, ensuite tracer avec les renseignements obtenus, le réaliser et enfin la mise en place (jour de correction de toutes les étapes )
