Ce pas à pas décrit un escalier 3/4 tournant, ouvrage relativement intéressant dû à l'inversion des quartiers tournants, ce qui ajoute un peu de technicité !
Liste des articles
- Prise de mesures et étude au 10eme
- Traçage de l'épure
- Traçage des gabarits pour mes limons et faux limons
- Gabarits des marches
- Débit, corroyage , collage
- Calibrage
- Défonçage des limons et faux limons
- Tenonnage des limons et mains-courantes
- Mortaisage
- Traçage et entaillage des poteaux
- Montage à blanc des échiffres
- Mortaisage pour les balustres
- Mouluration des mains-courantes, poteaux et balustres
- Marches, contremarches
- Montage à blanc dans l'atelier
- Finition et chargement
- Pose de l' escalier
- Fin !!
Prise de mesures et étude au 10eme

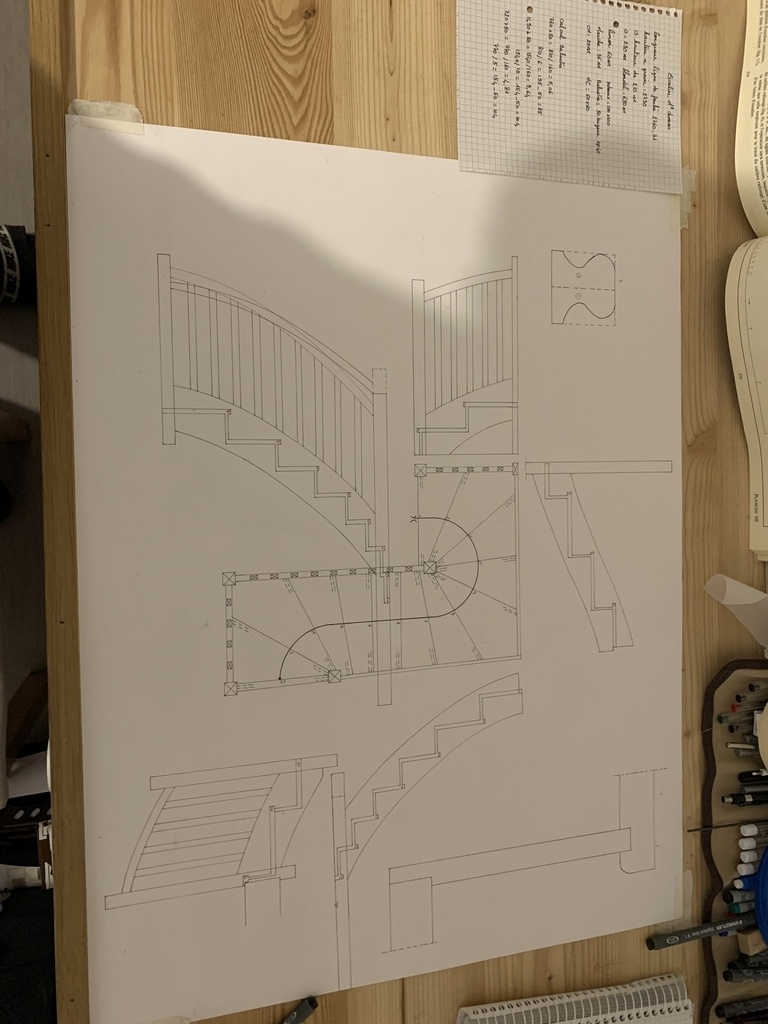

L'étude au 1/10 : classiquement, après la prise de cotes sur le chantier, j'ai procédé à l'étude du projet (dessin calculs, etc ?
Traçage de l'épure

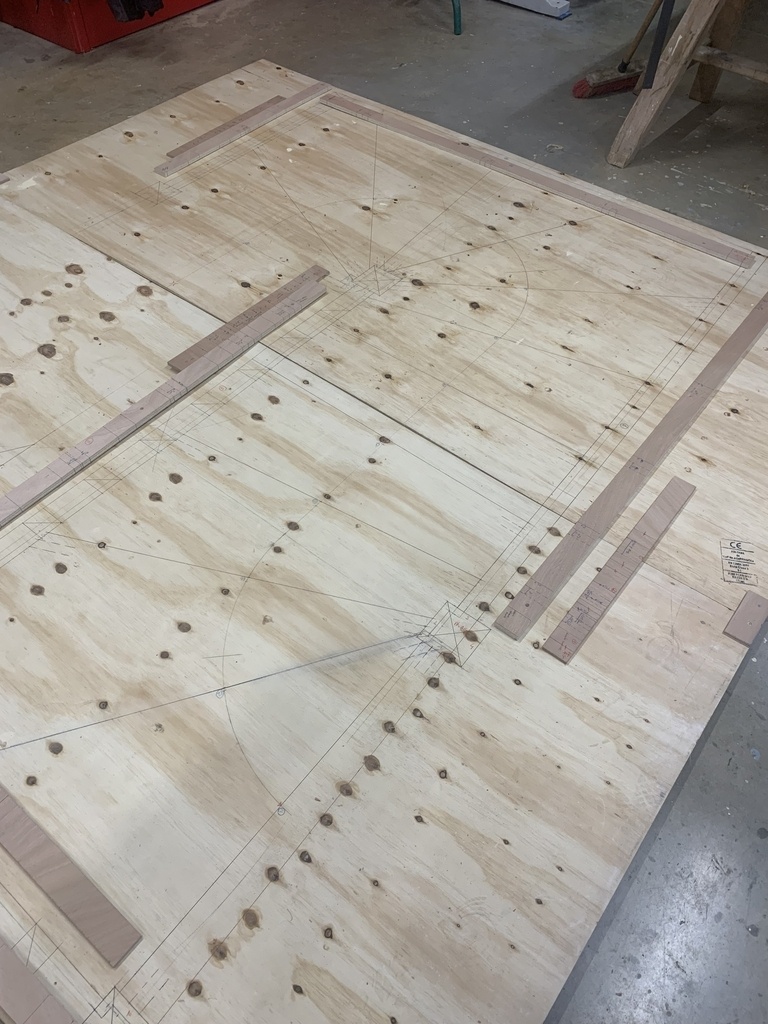

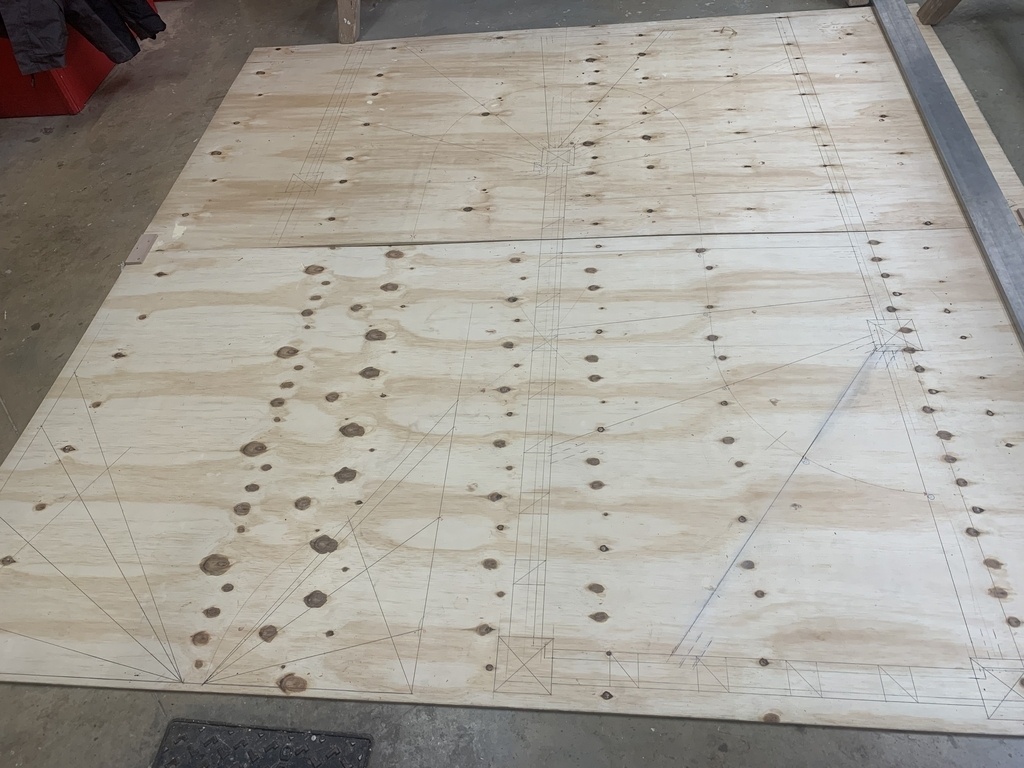

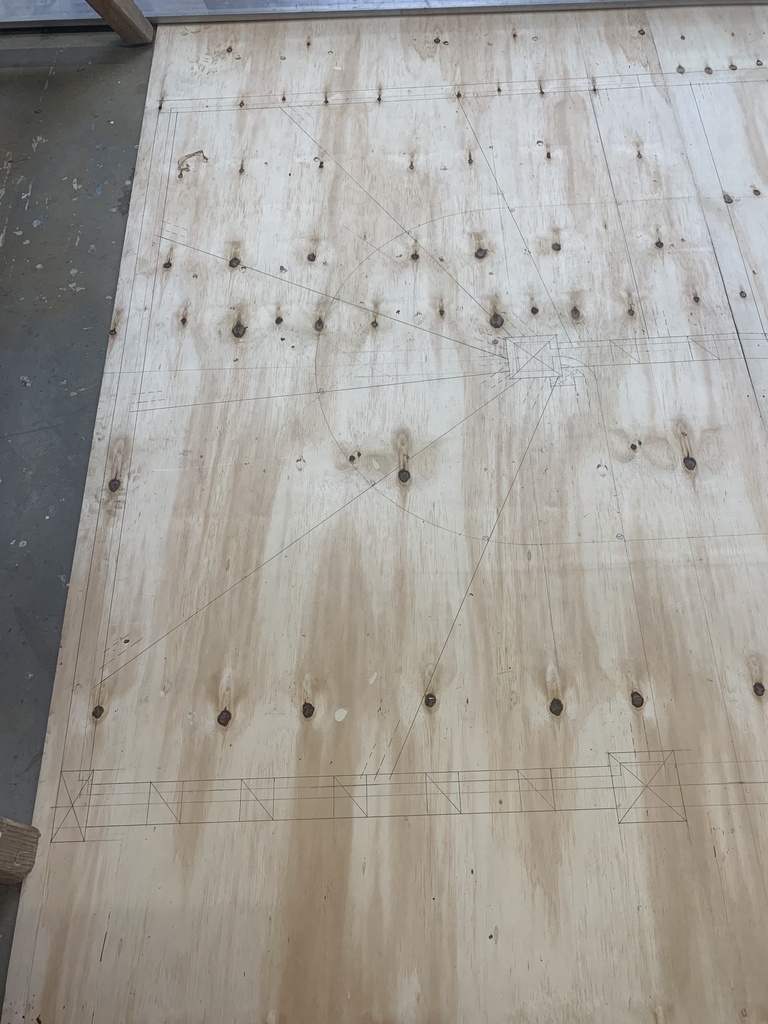

L'épure traditionnelle au sol, comme il est de coutume, j'ai procédé à l'épure au sol sur panneau de CP, en commençant par la vue en plan .
Le balancement est obtenu par le principe des herses .

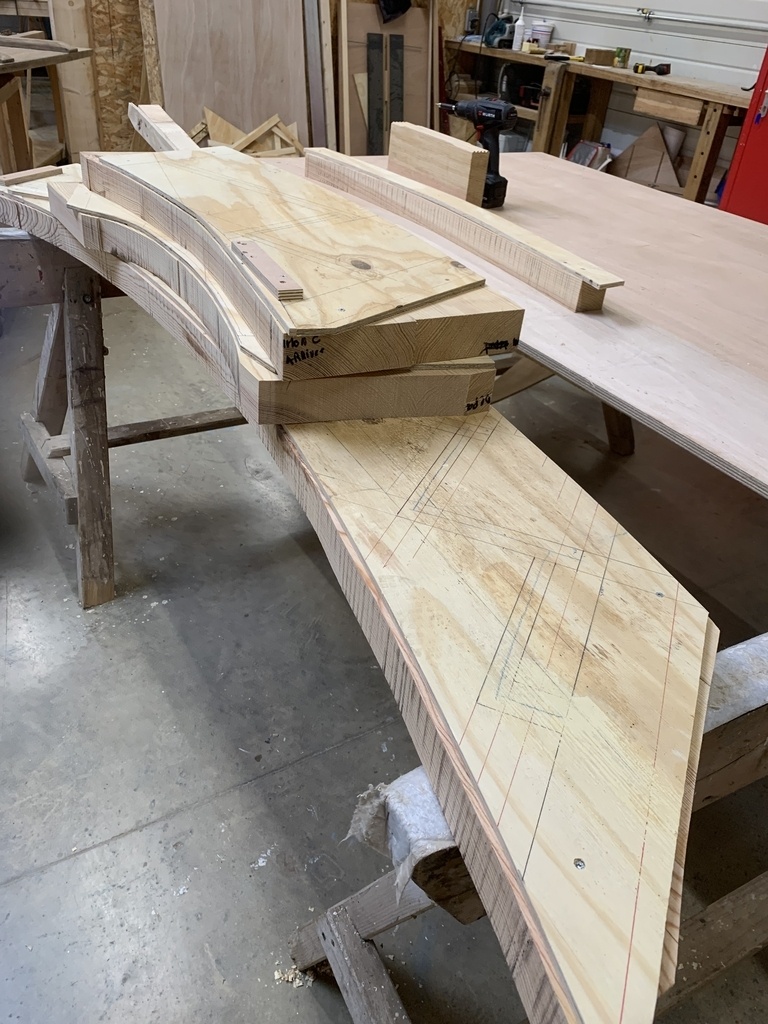

Traçage des gabarits pour mes limons et faux limons

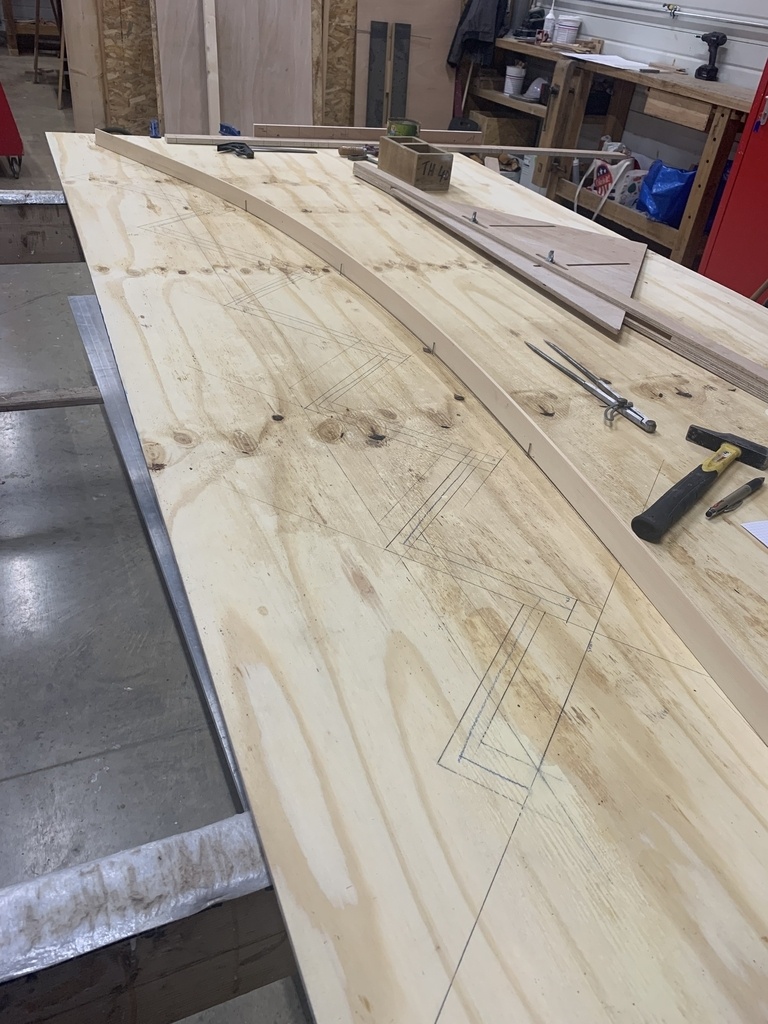

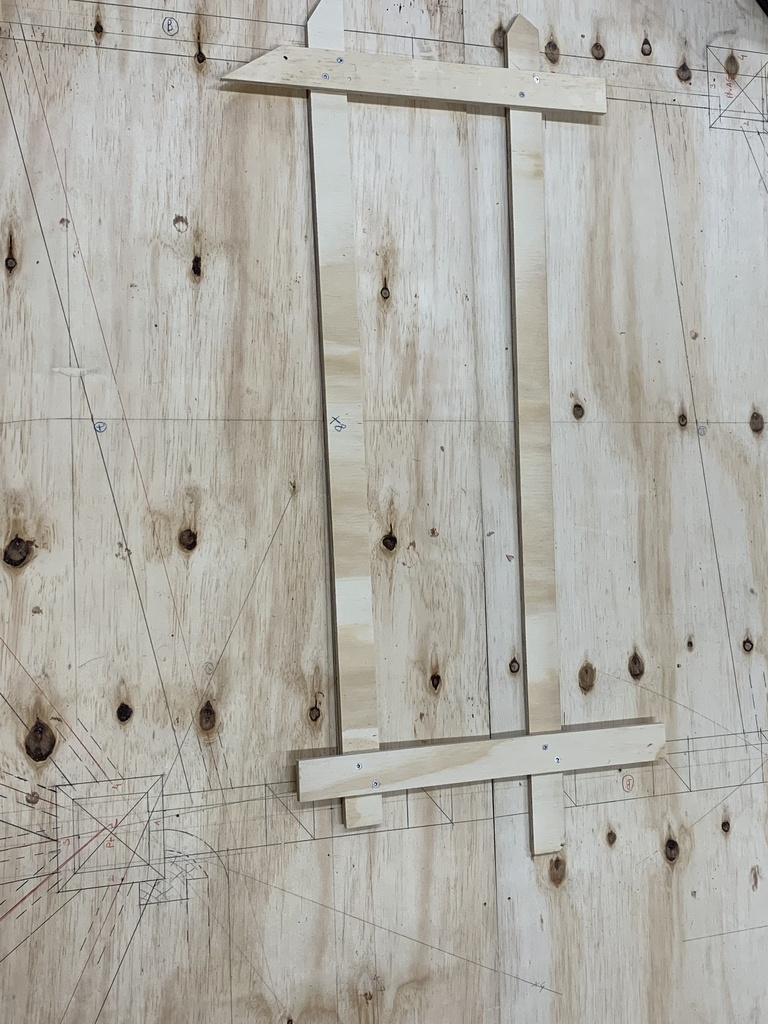

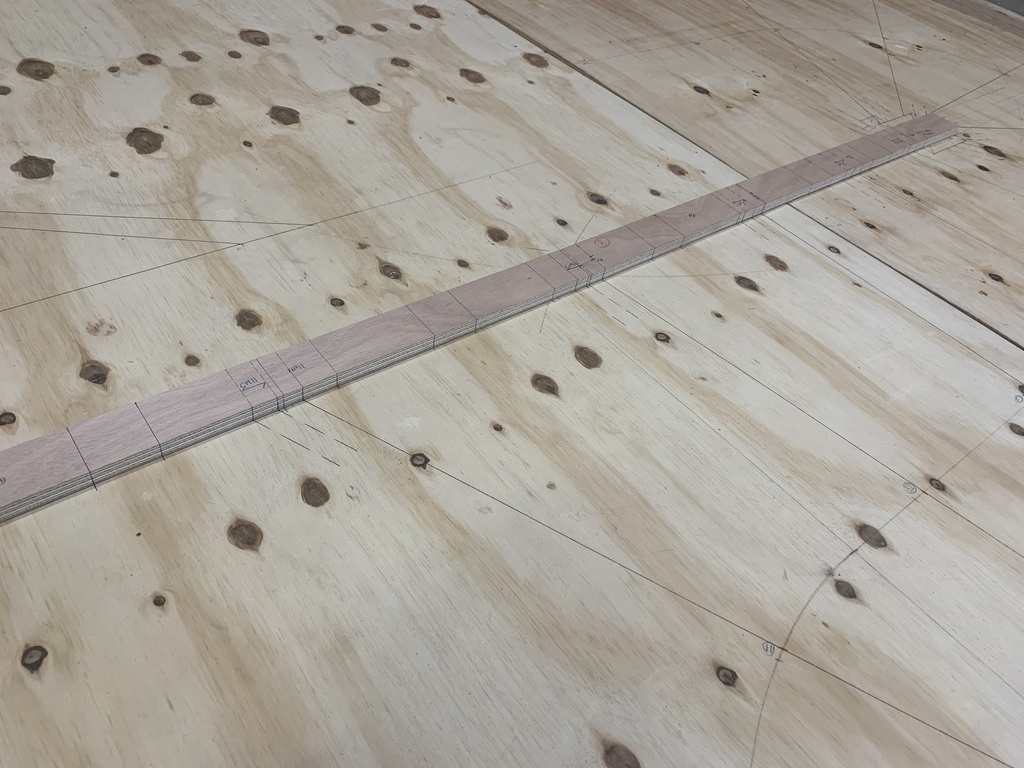

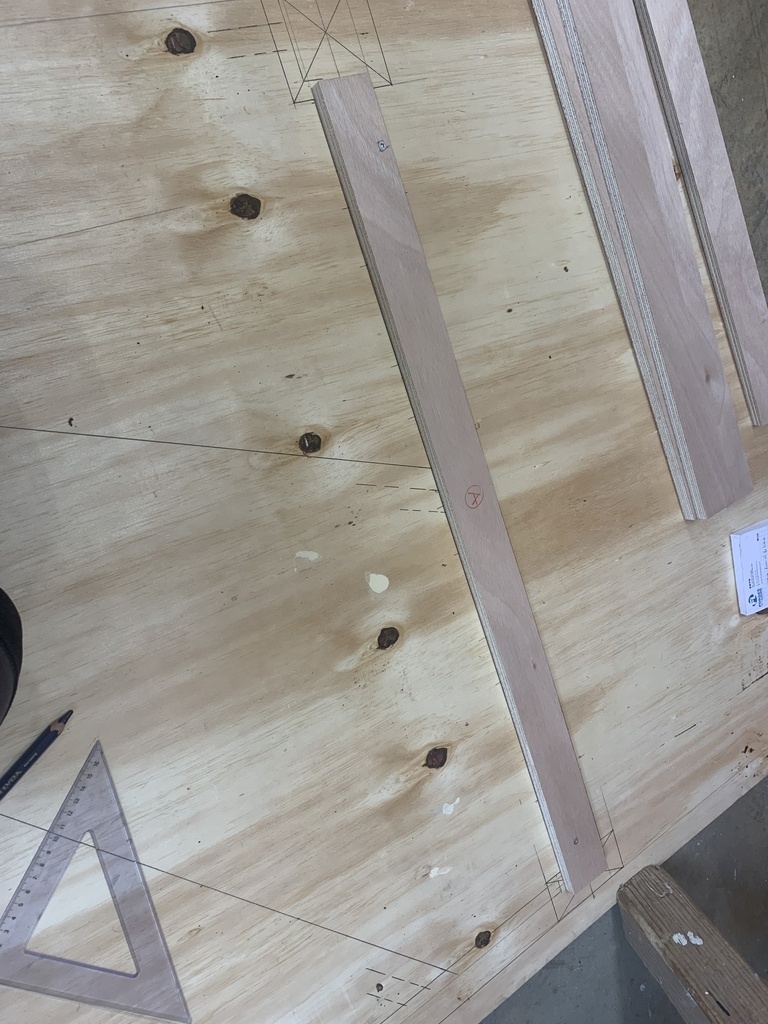

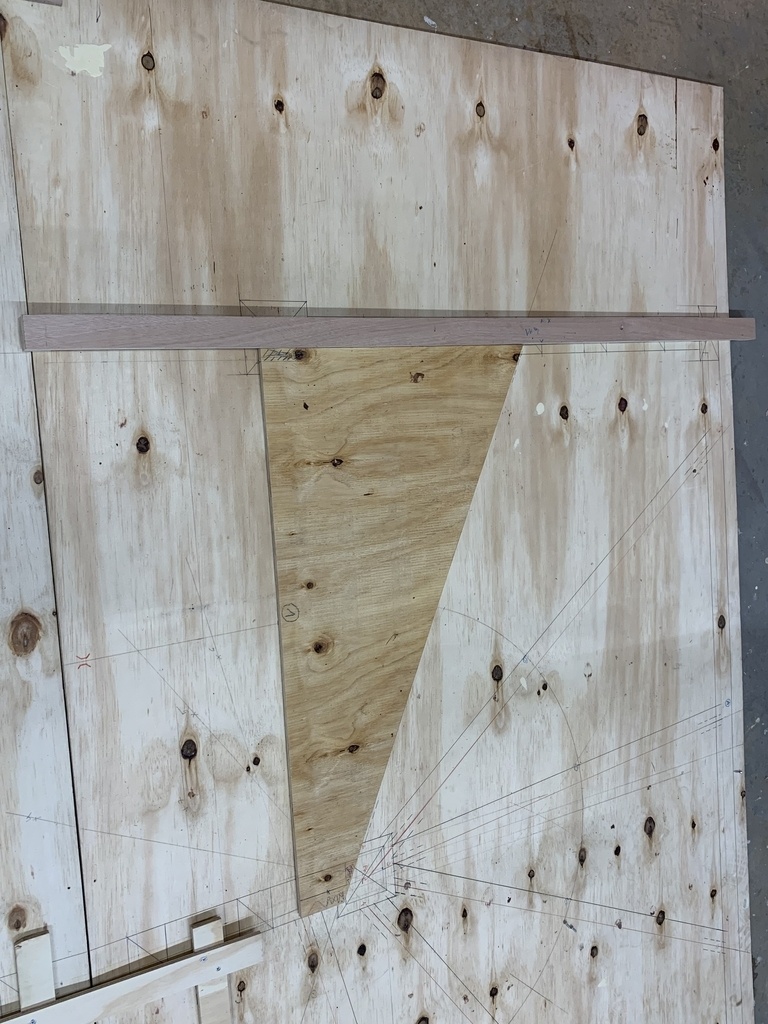

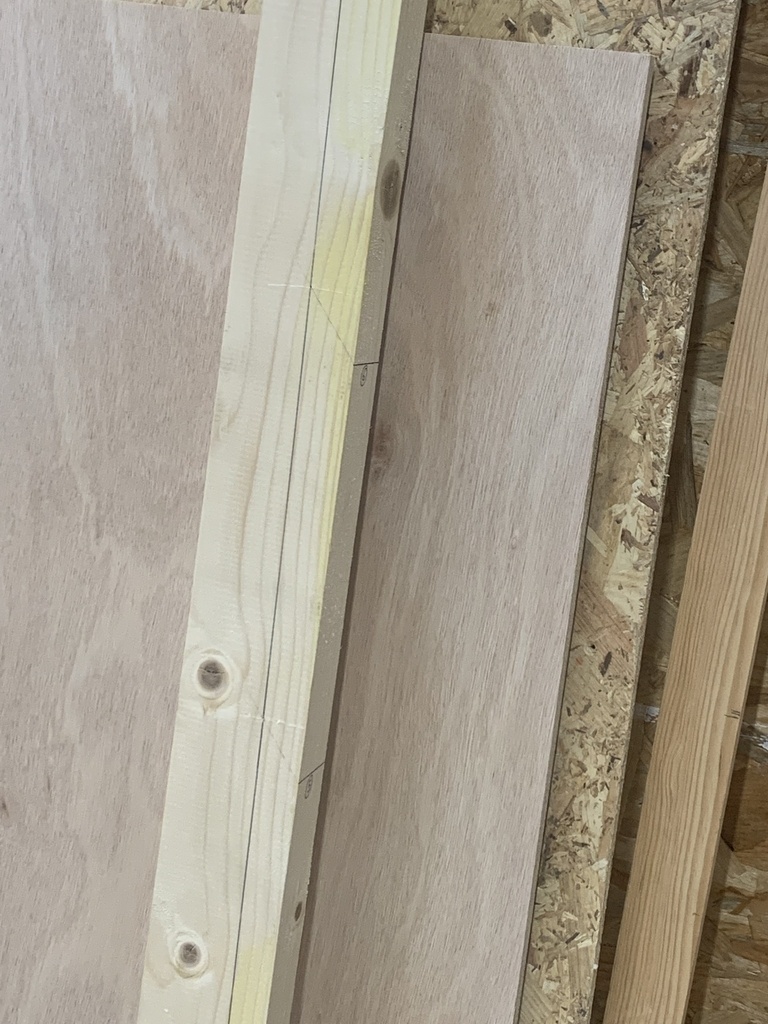

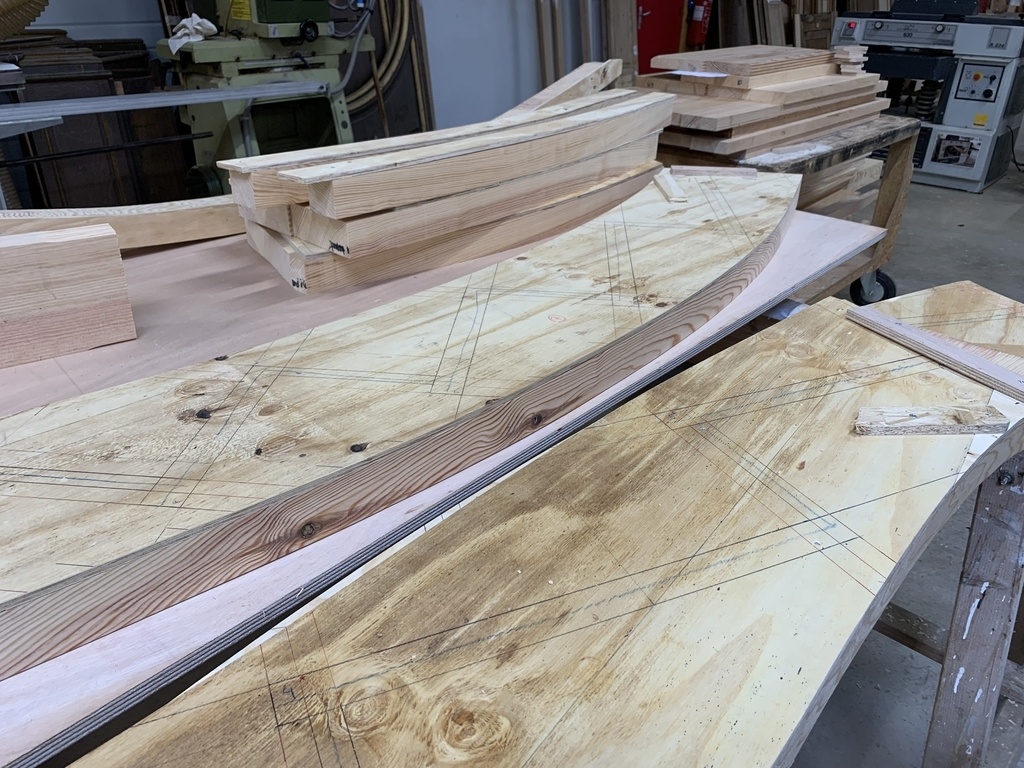

J'ai ensuite tracé mes limons avec la méthode des moyennes . J'ai repris toutes mes distances nécessaires à l' aide de piges en contreplaqué .

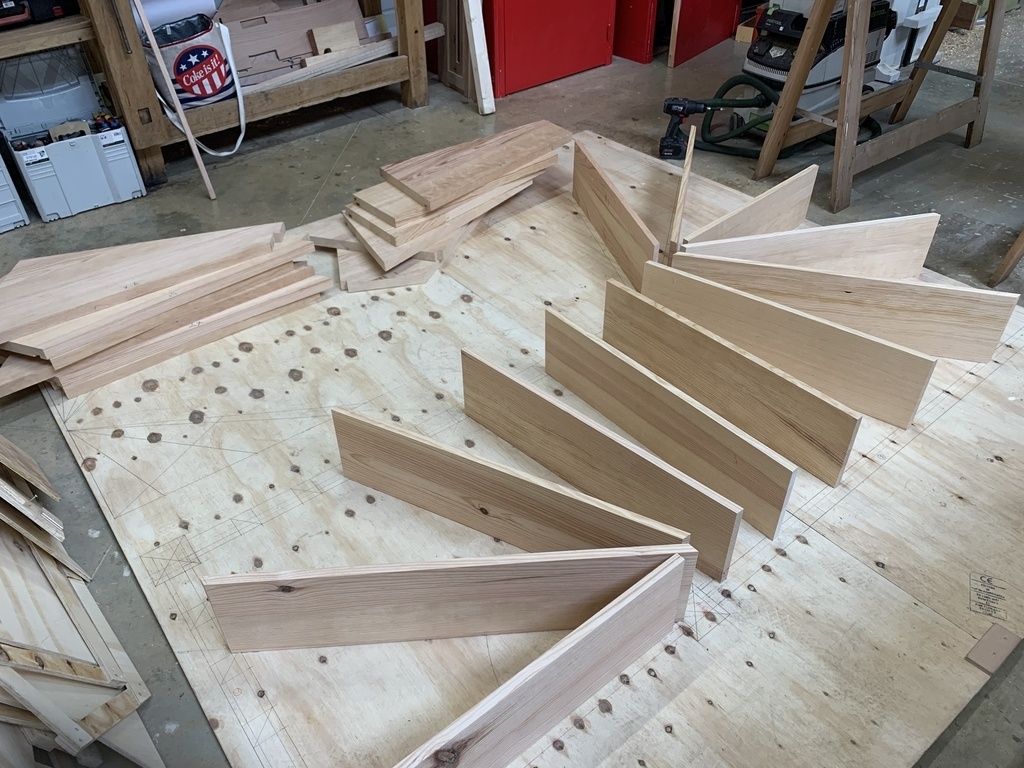

Gabarits des marches
Débit, corroyage , collage

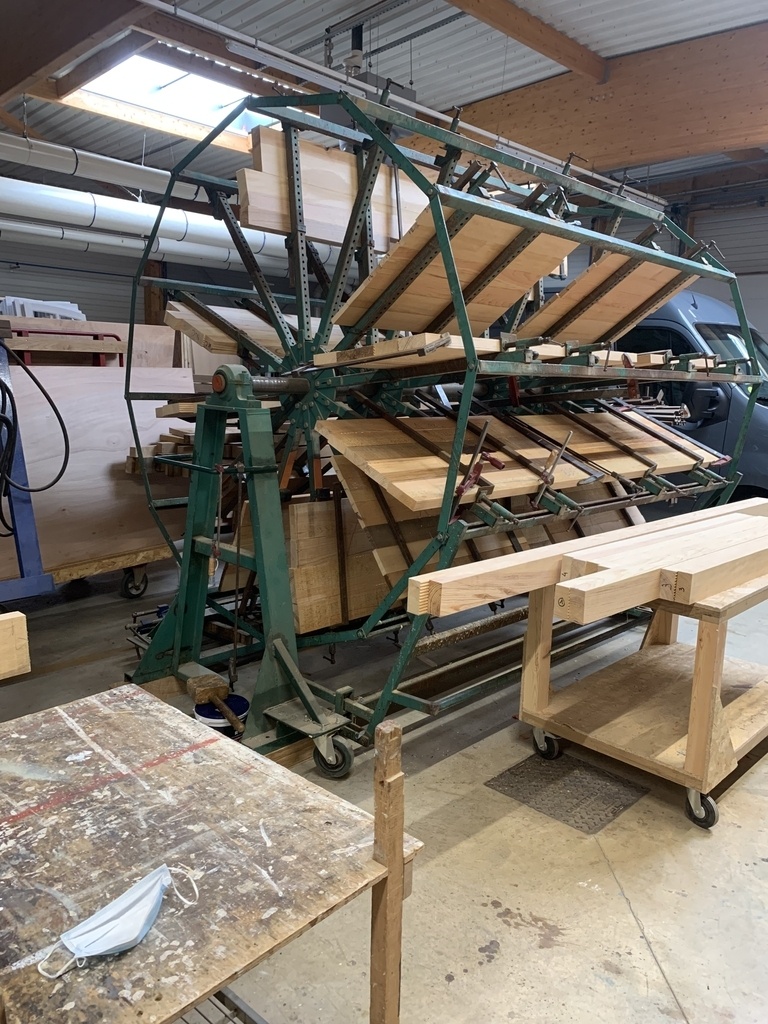

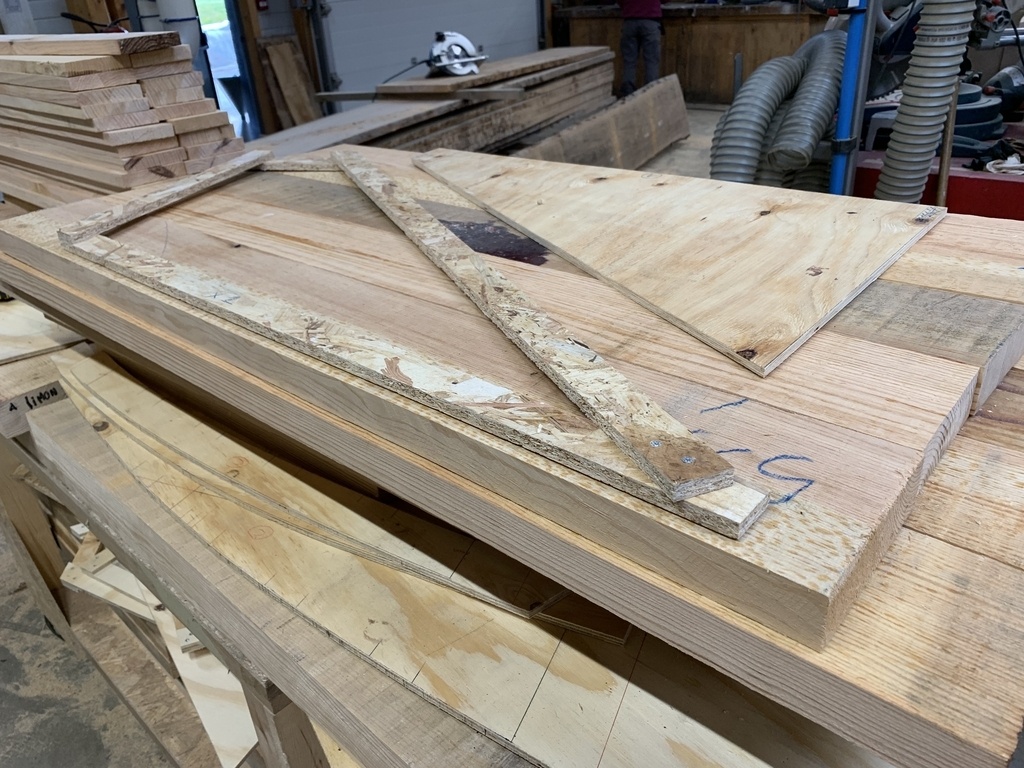

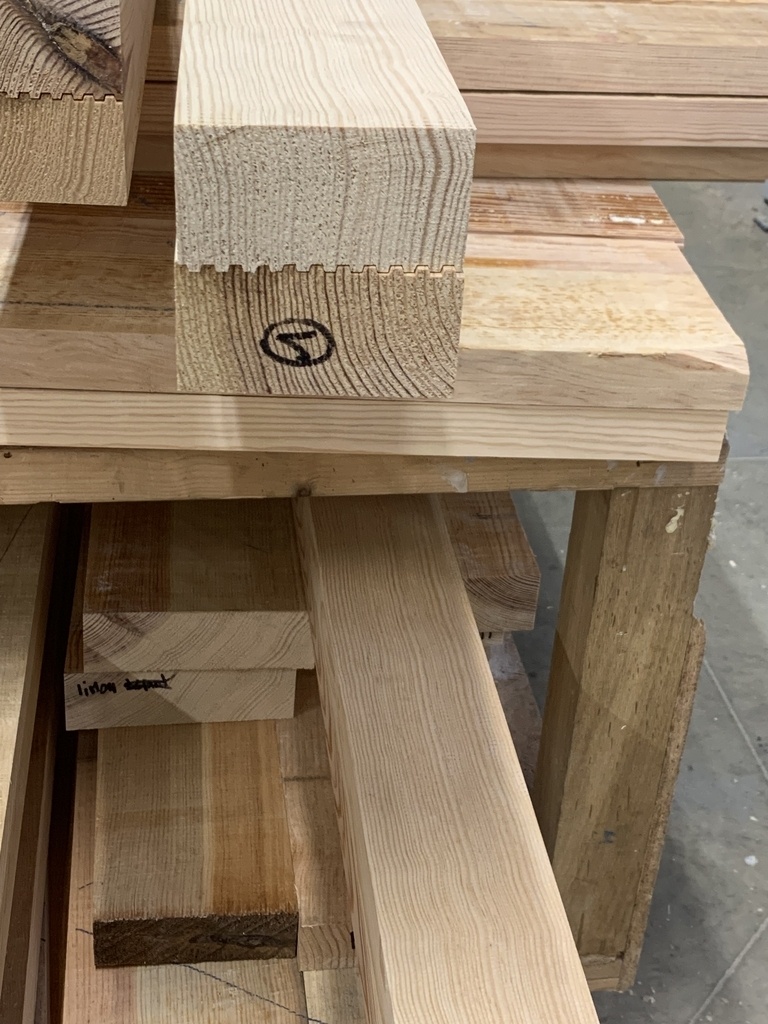

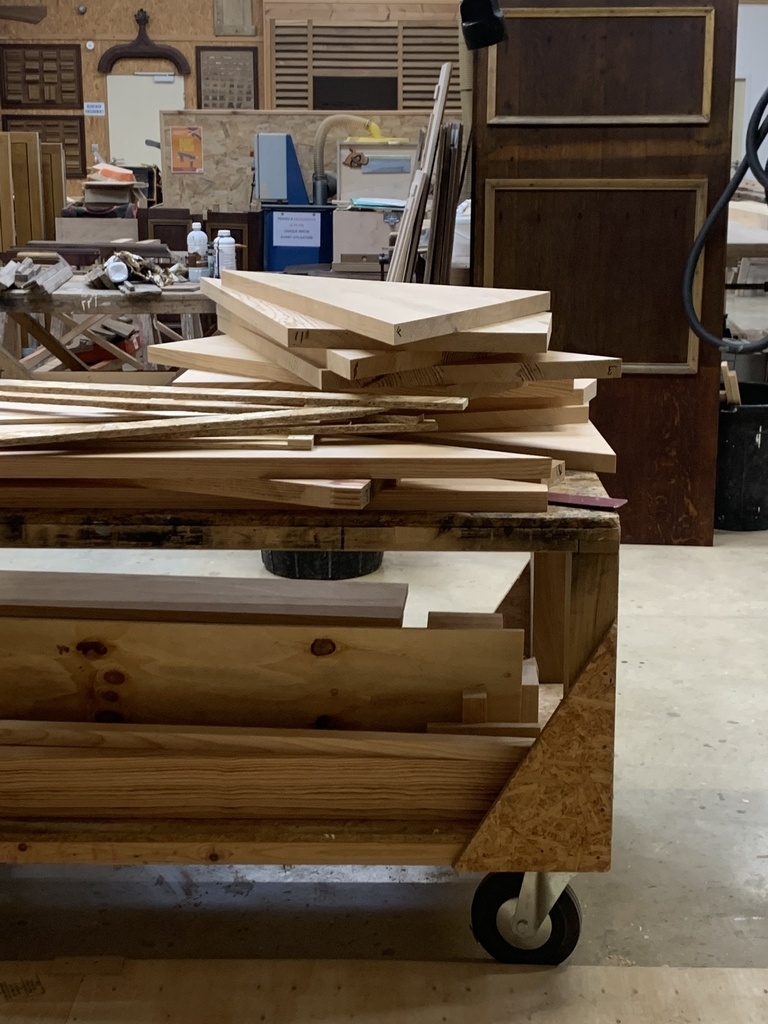

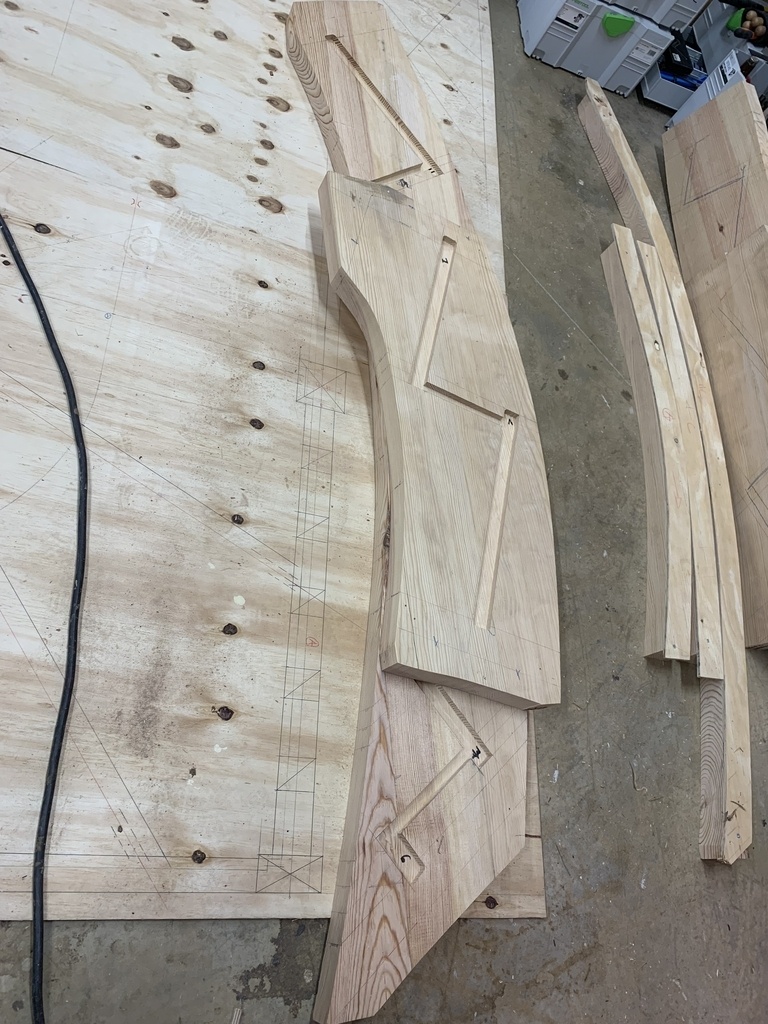

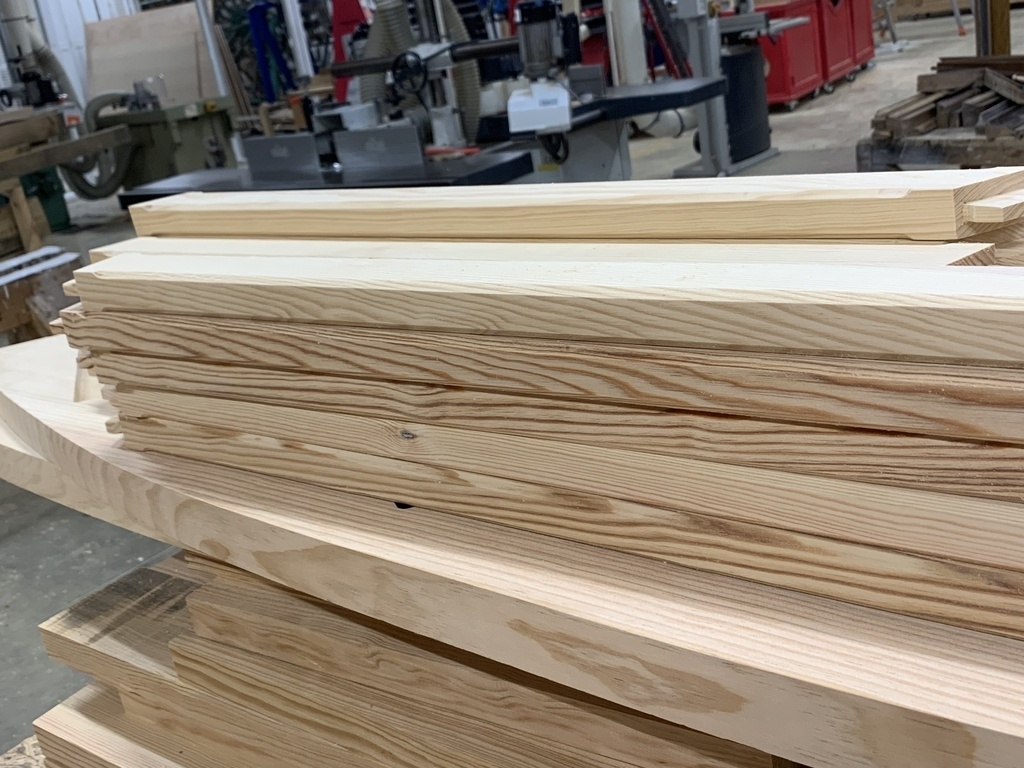

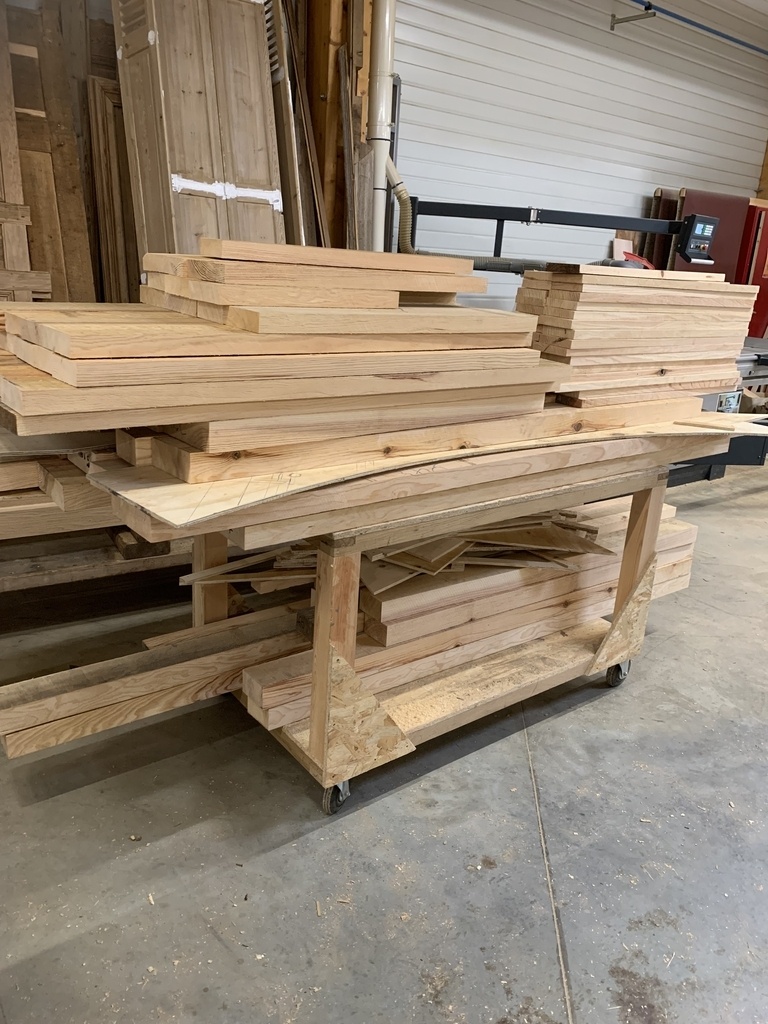

Ensuite viens le débit. L'essence de l'escalier sera du pin sylvestre . J'ai effectué le débit à l'aide des gabarits précédemment préparés. Une fois les bois débités je passe au corroyage puis au collage des différents éléments .
Calibrage

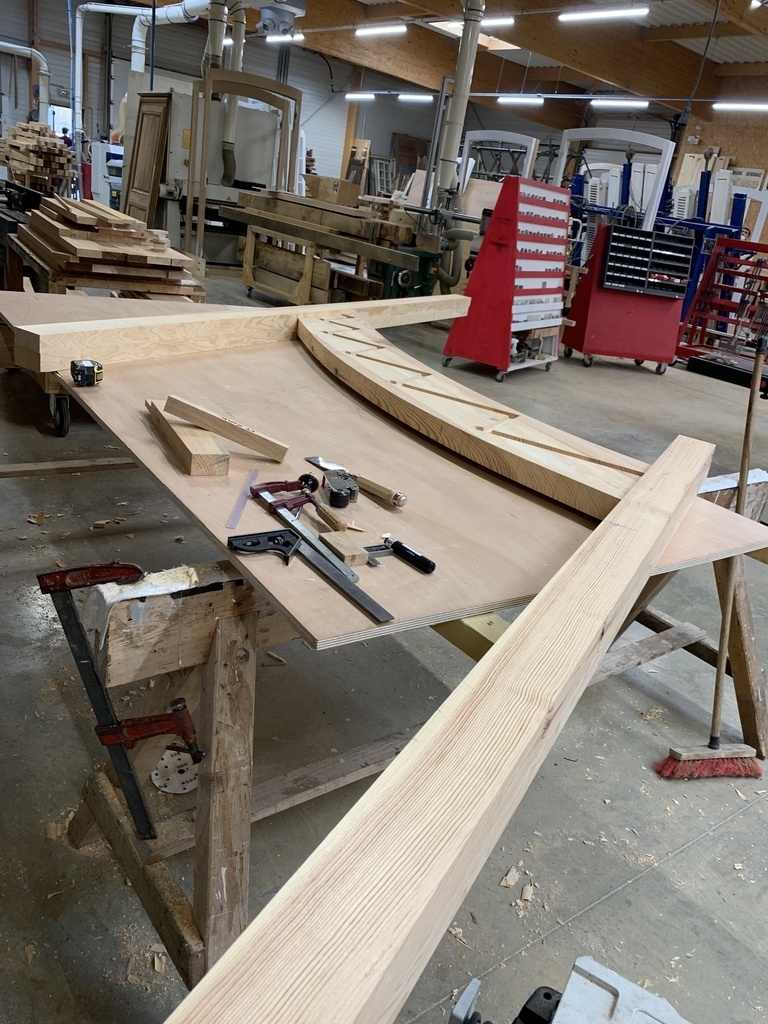

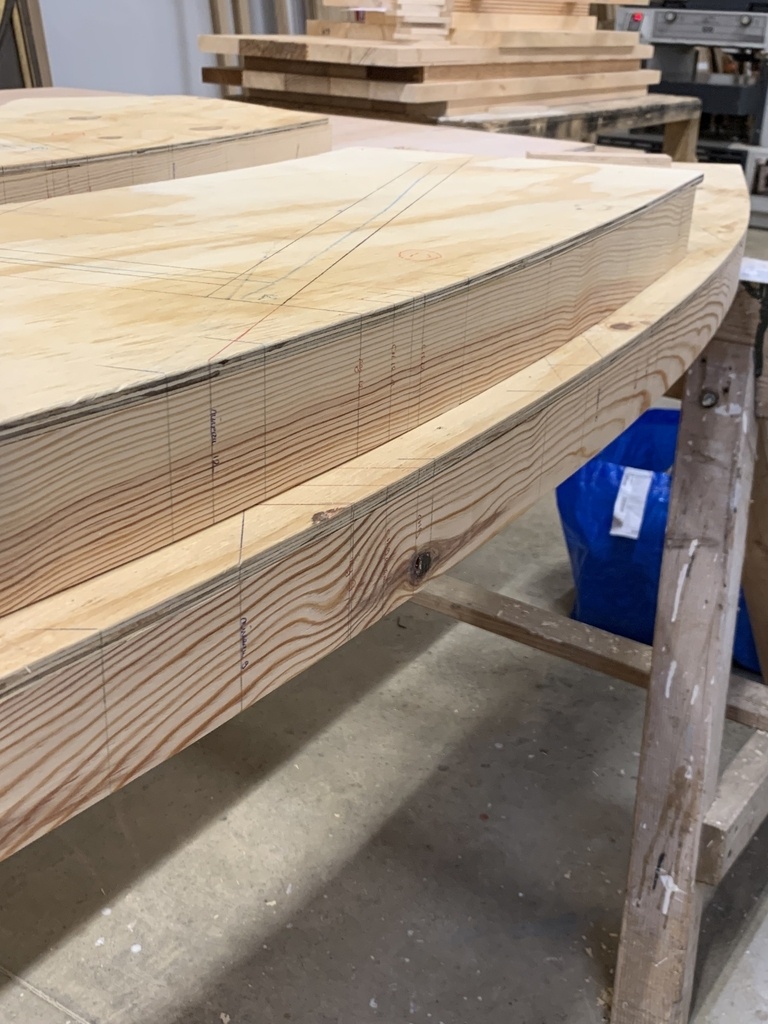

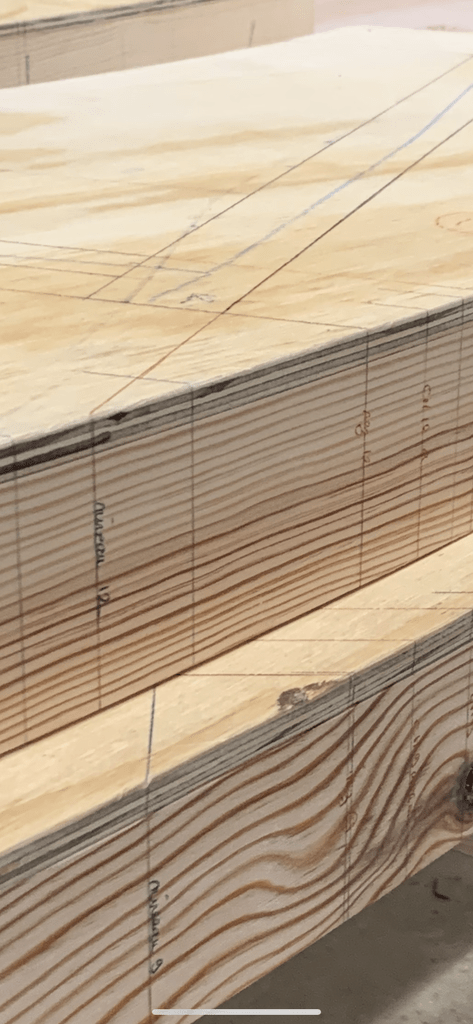

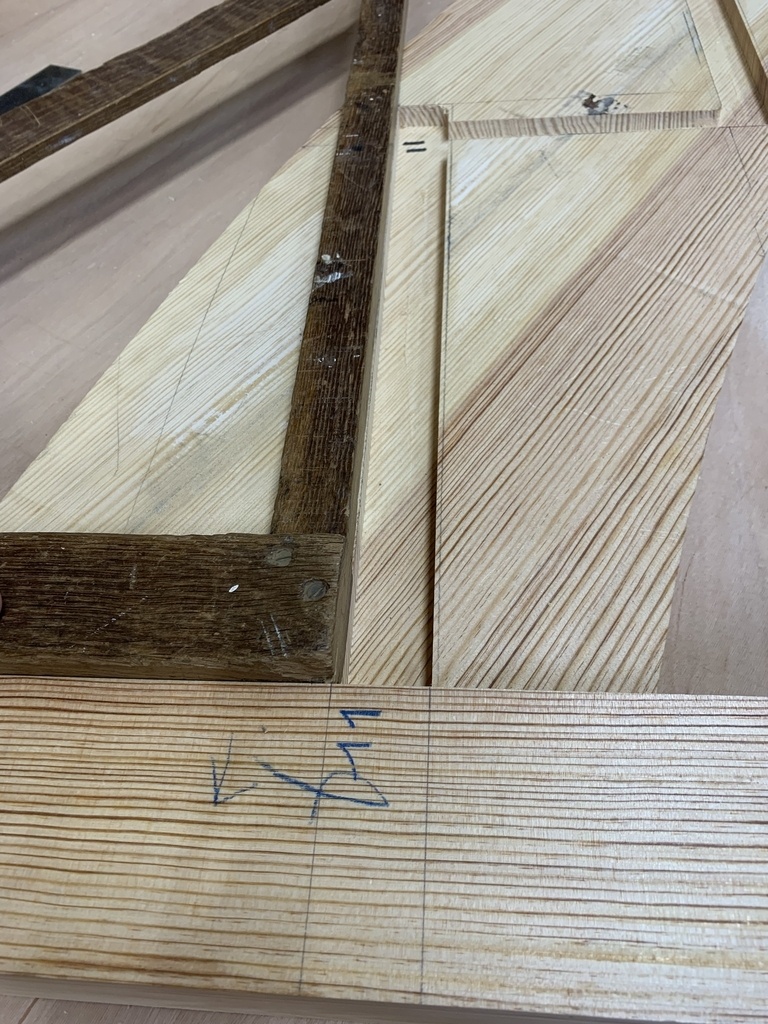

Une fois le rabotage terminé je fixe mes gabarits et je calibre limons et main courantes. Le calibrage terminé je renvoie mes lignes d'aplomb et de niveau sur les chants des limons et des mains-courantes . Cette étape me donne mon tracé définitif, entailles et arasements .

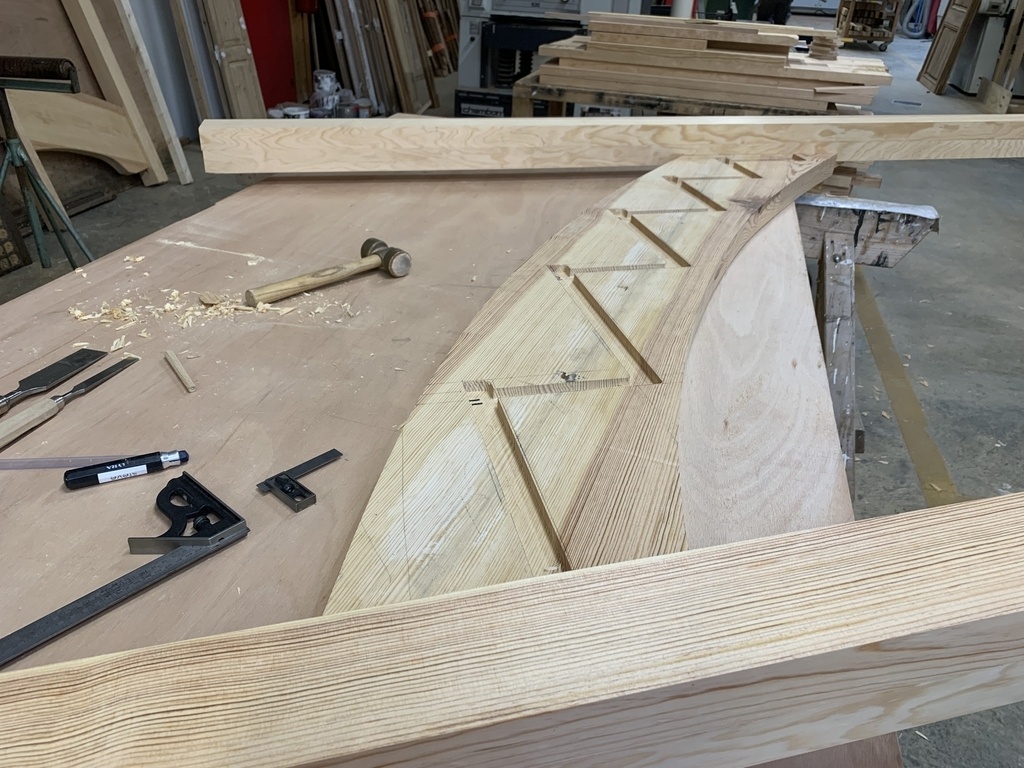

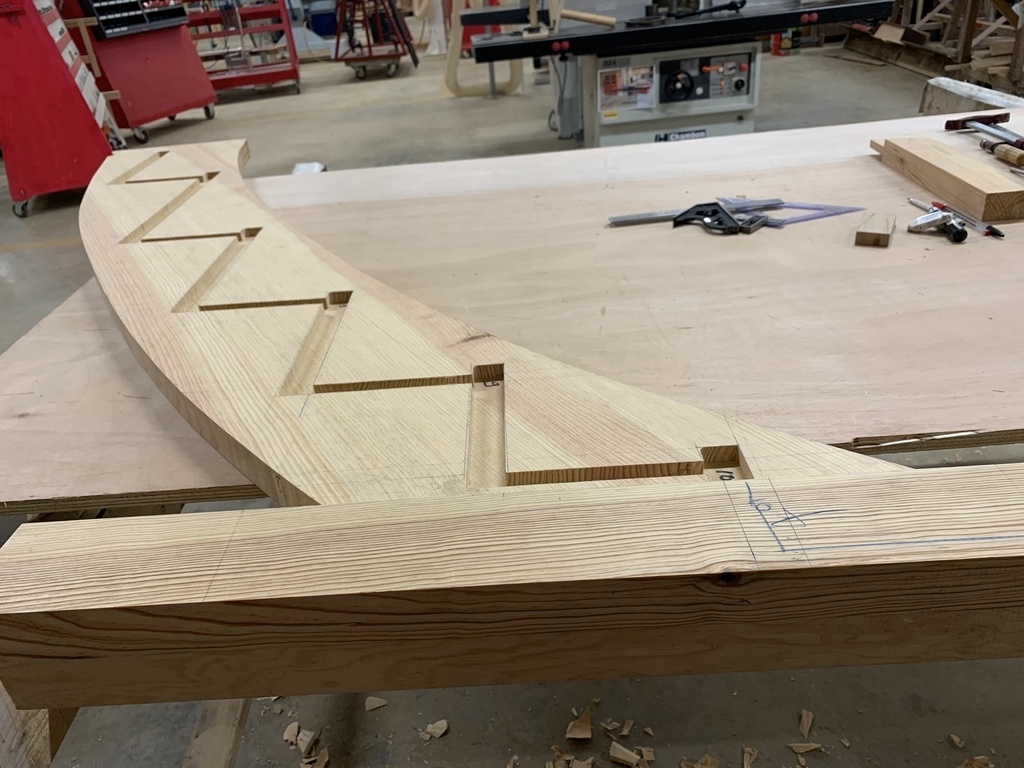

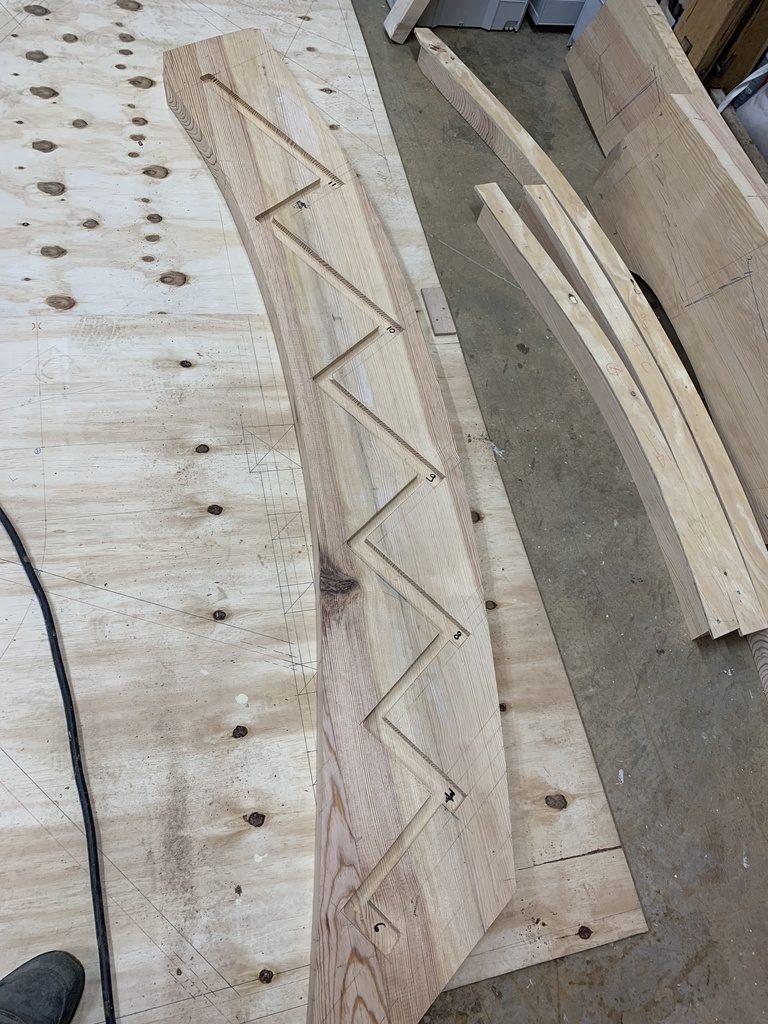

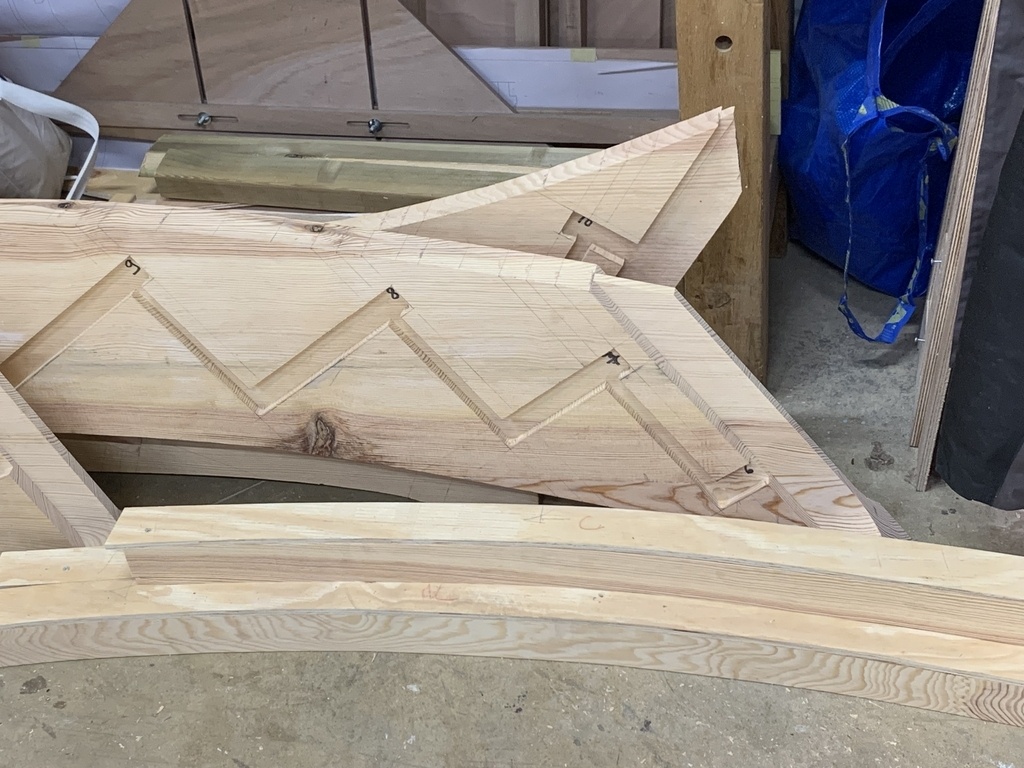

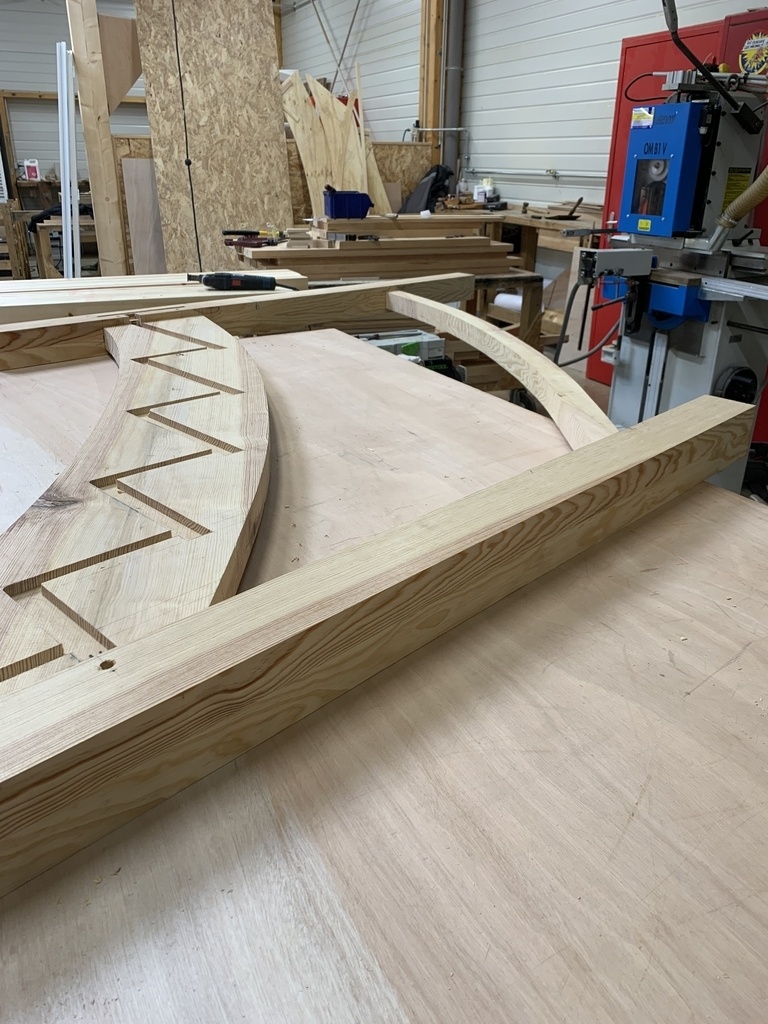

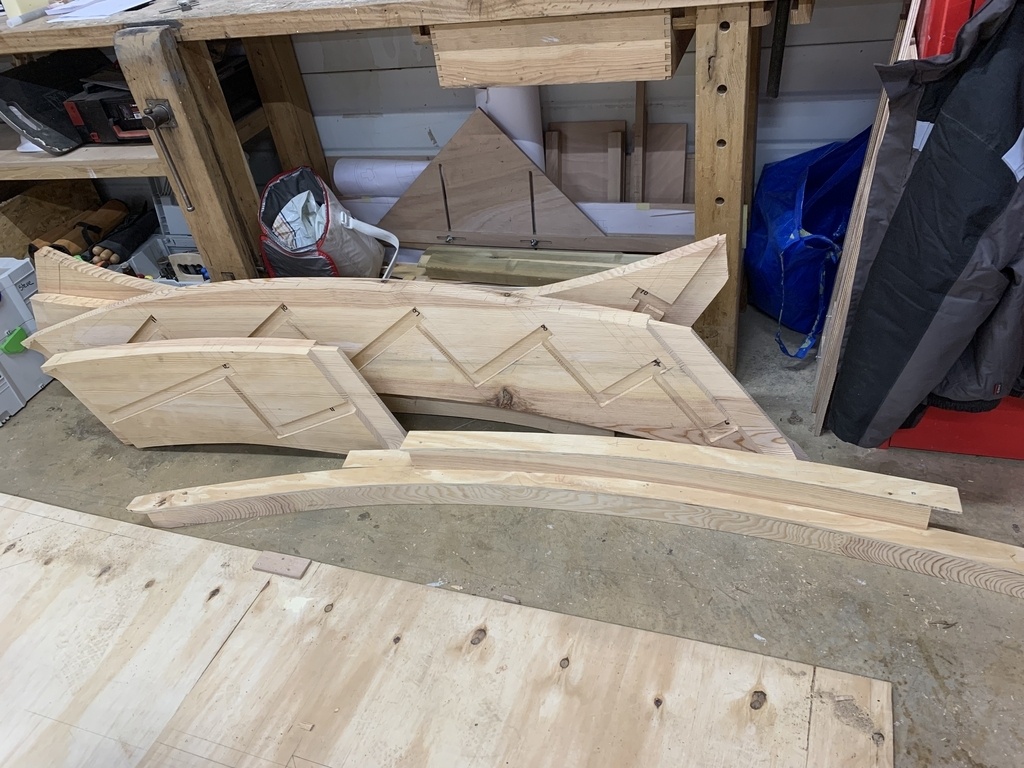

Défonçage des limons et faux limons
Tenonnage des limons et mains-courantes
Avant de tenonner j'ai réglé la mortaiseuse à chaine afin de mortaiser un morceau d'essai dans le but de régler la tenonneuse précisément .

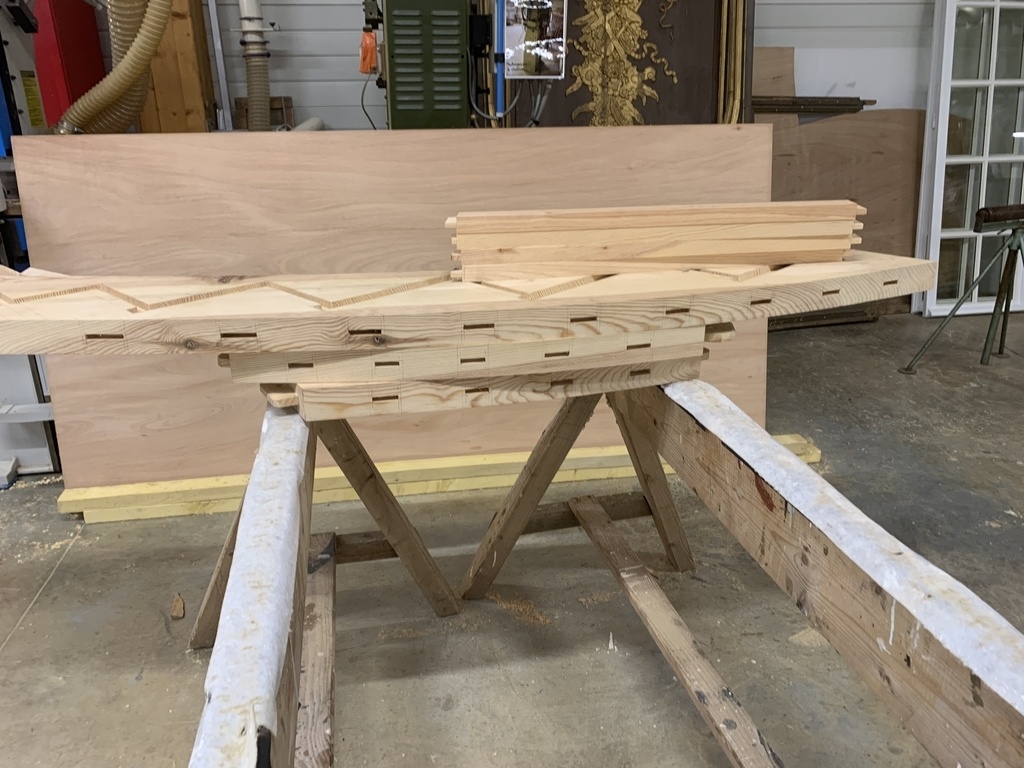

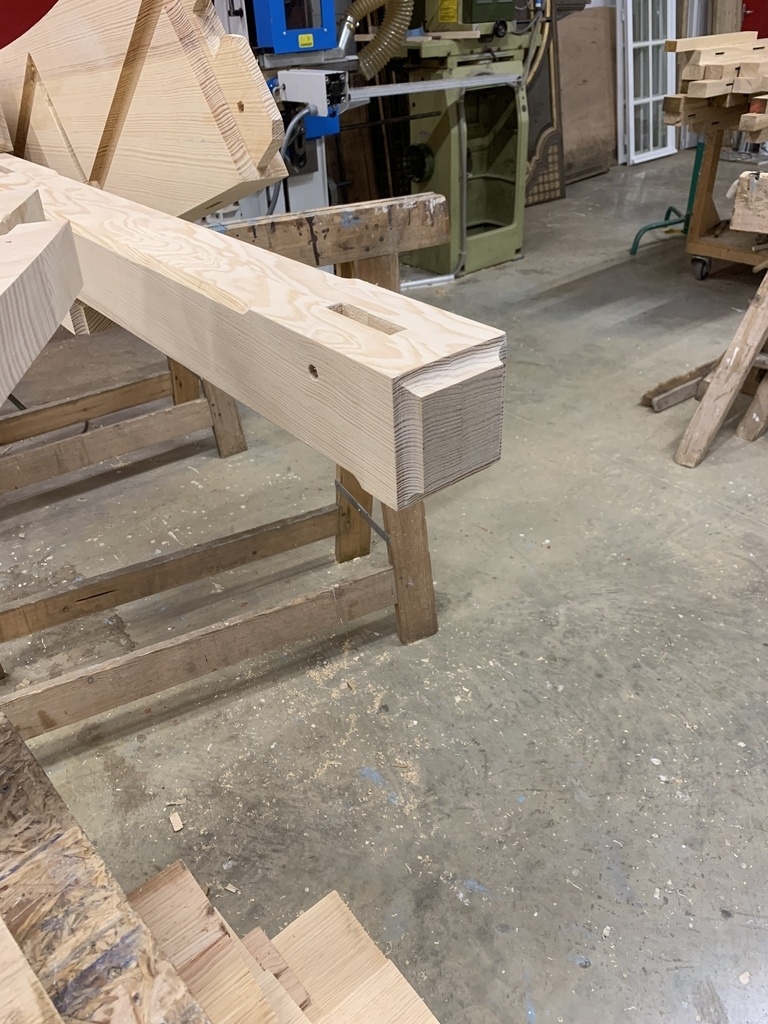

Mortaisage
J'ai commencé par présenter mes poteaux afin de déterminer l'emplacement de mes mortaises. Une fois mortaisés je vérifie l'équerrage de mes poteaux et le parallélisme entre eux !!

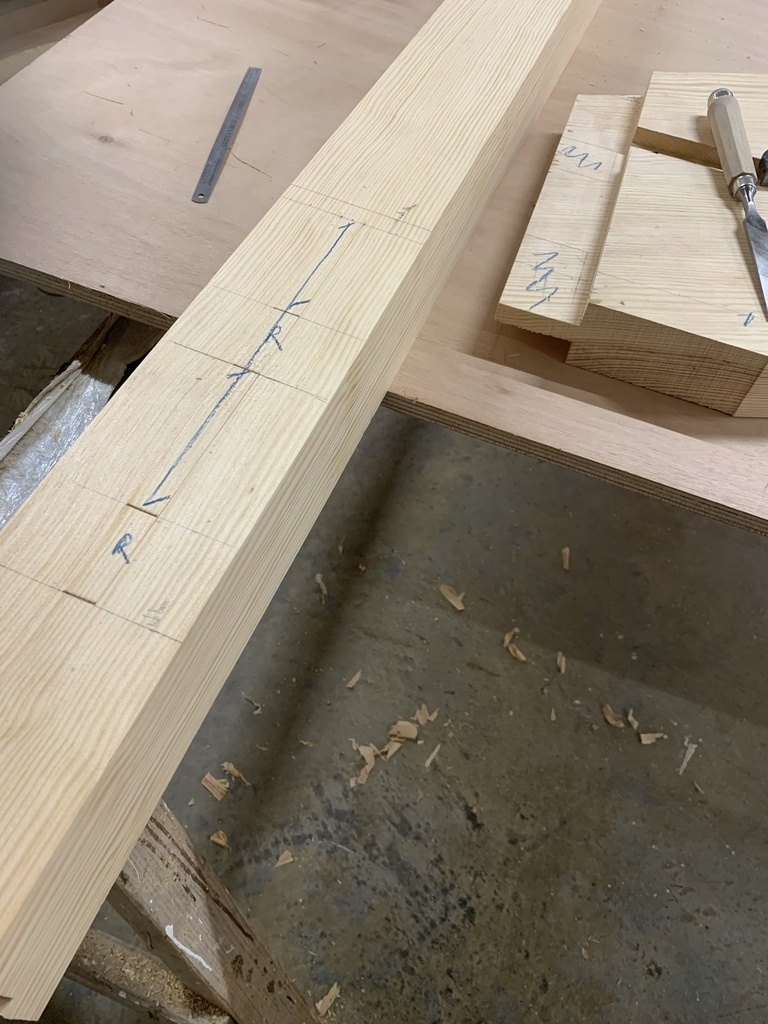

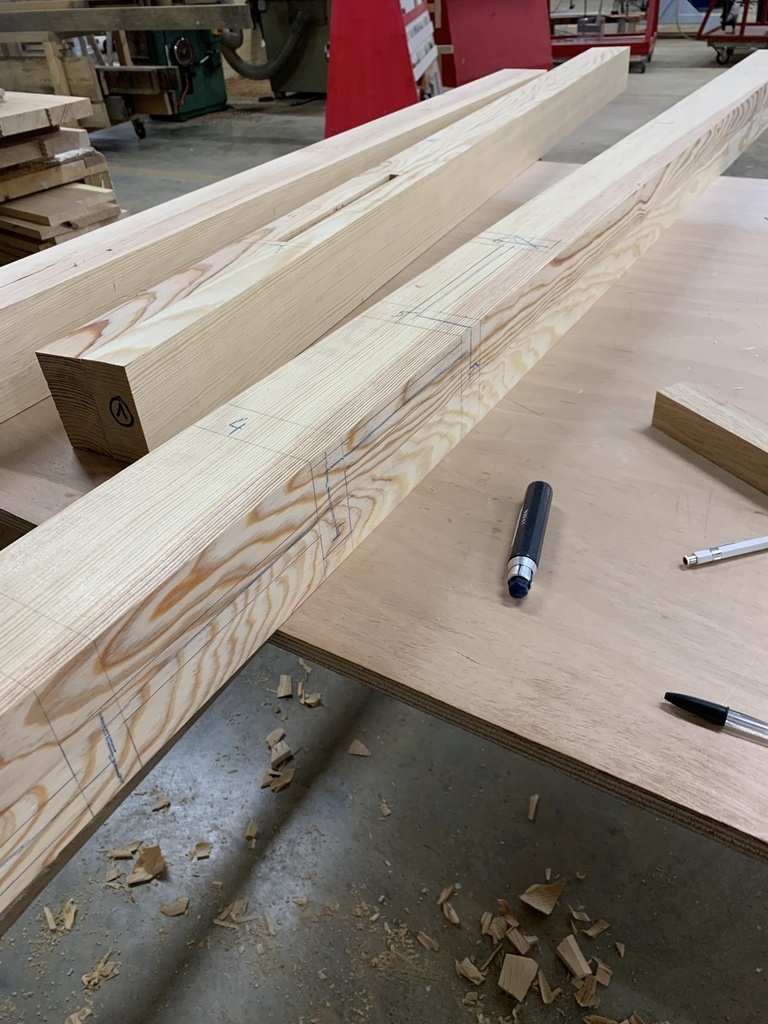

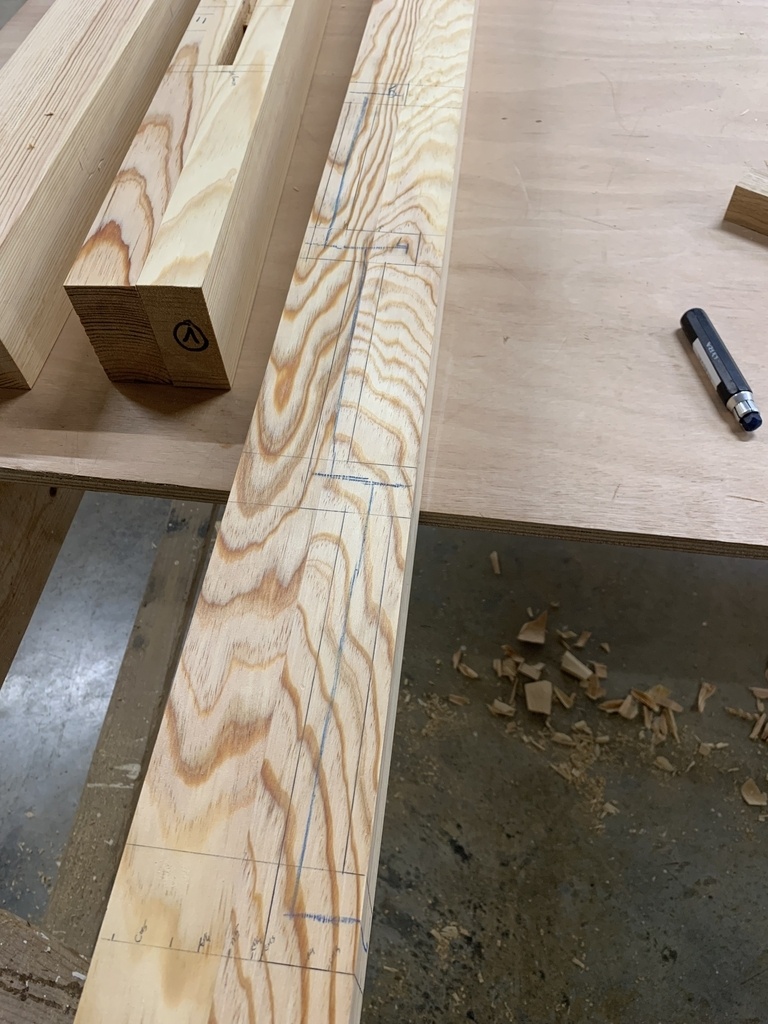

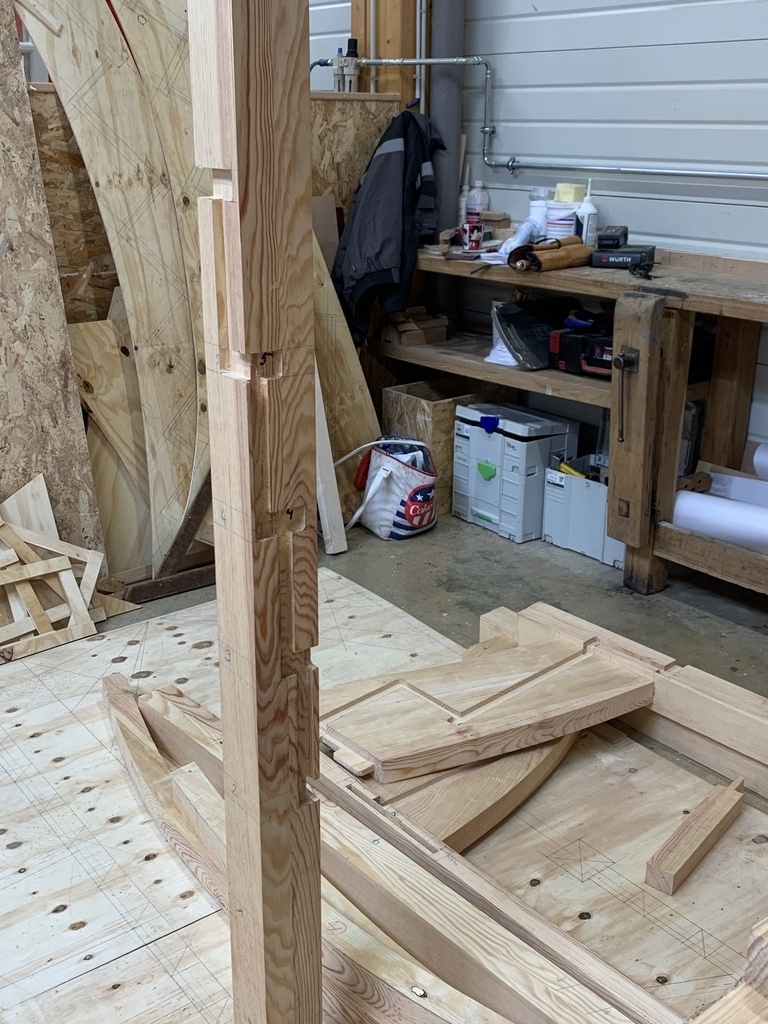

Traçage et entaillage des poteaux

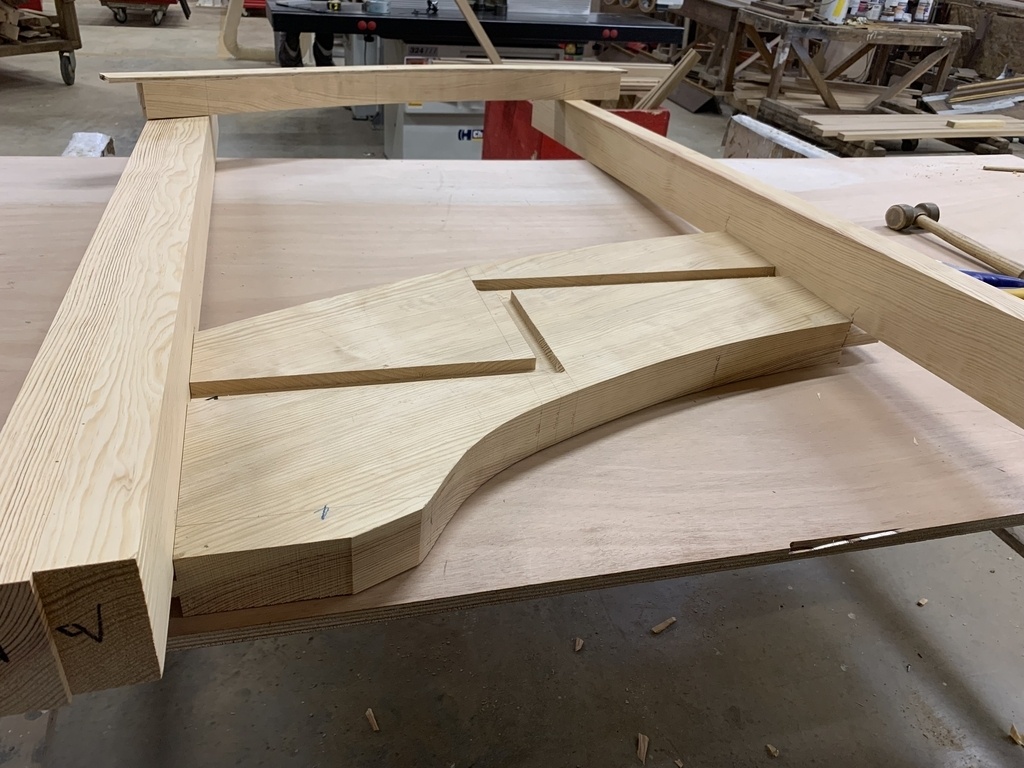

Pour le traçage des poteaux j'ai procédé comme pour les limons avec une pige reprise sur l'épure, les hauteurs ont été reprises avec ma pige de hauteurs . Pour le défonçage on procède de la même manière que les limons (MÊME GABARIT)

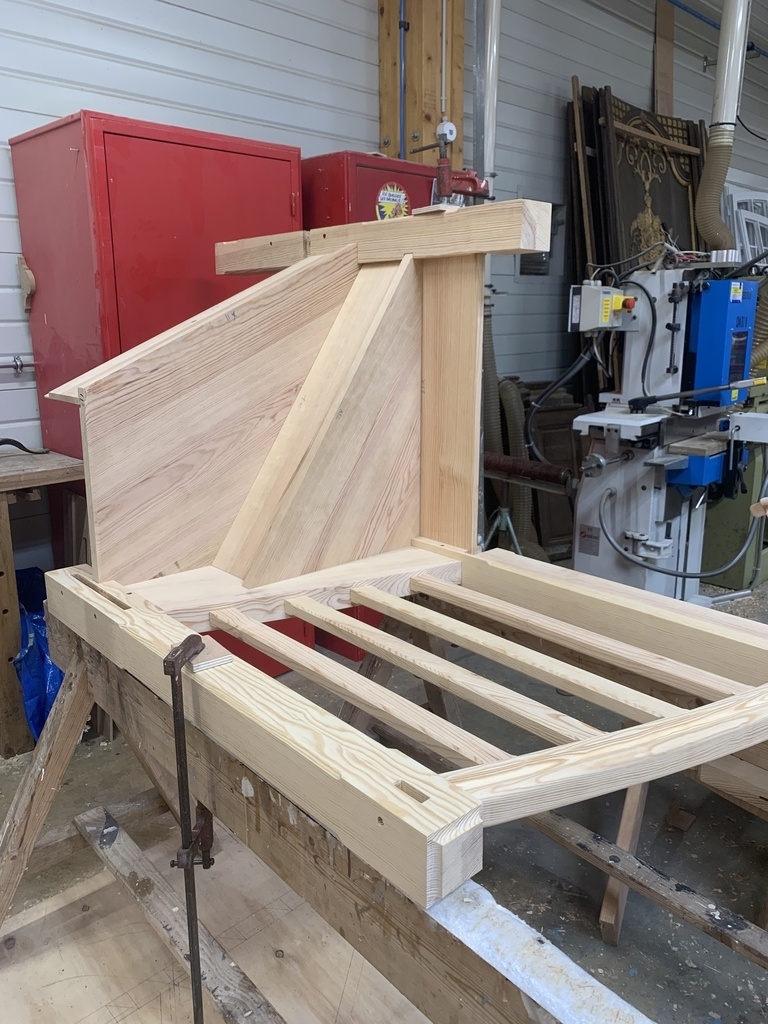

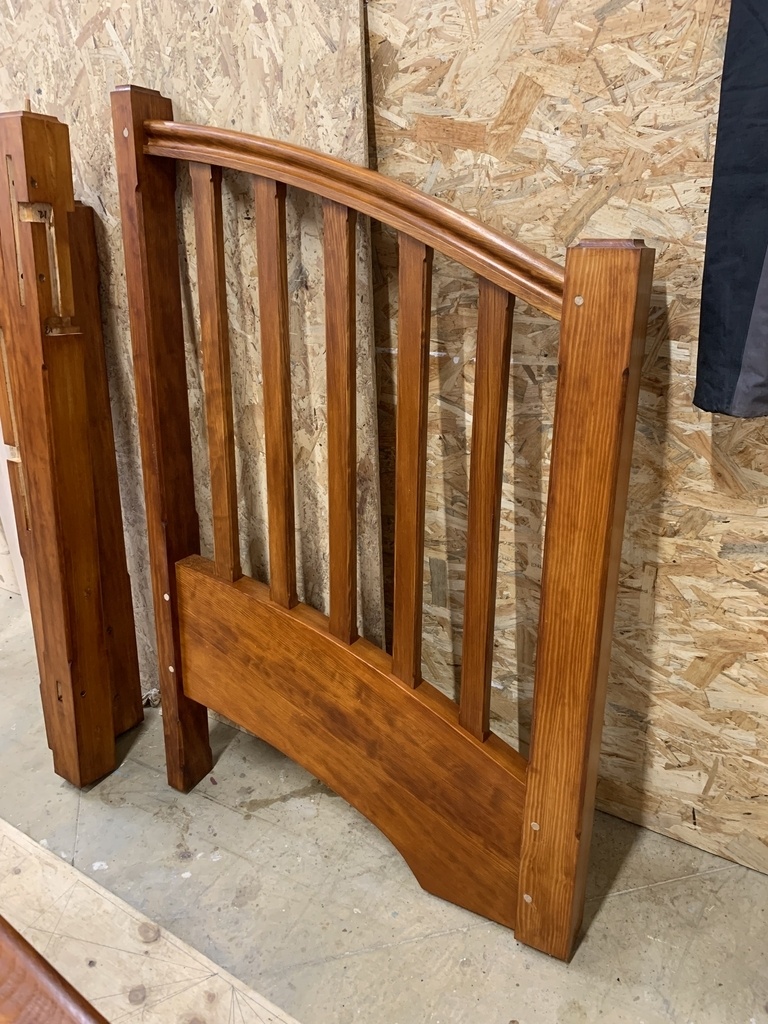

Montage à blanc des échiffres

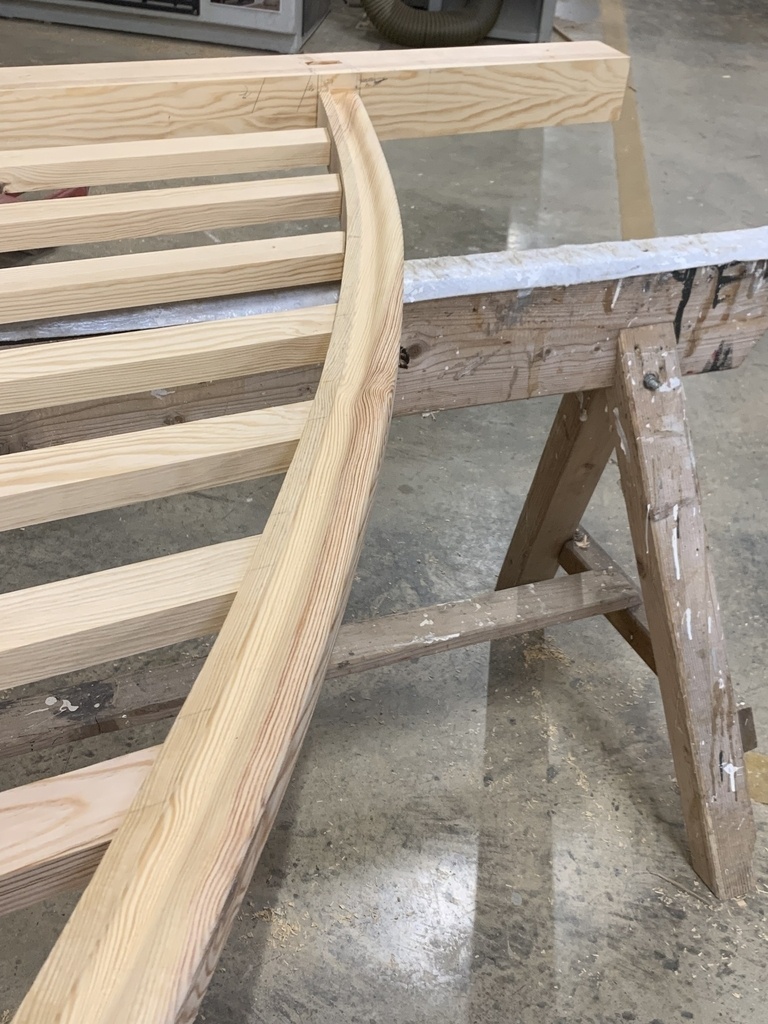

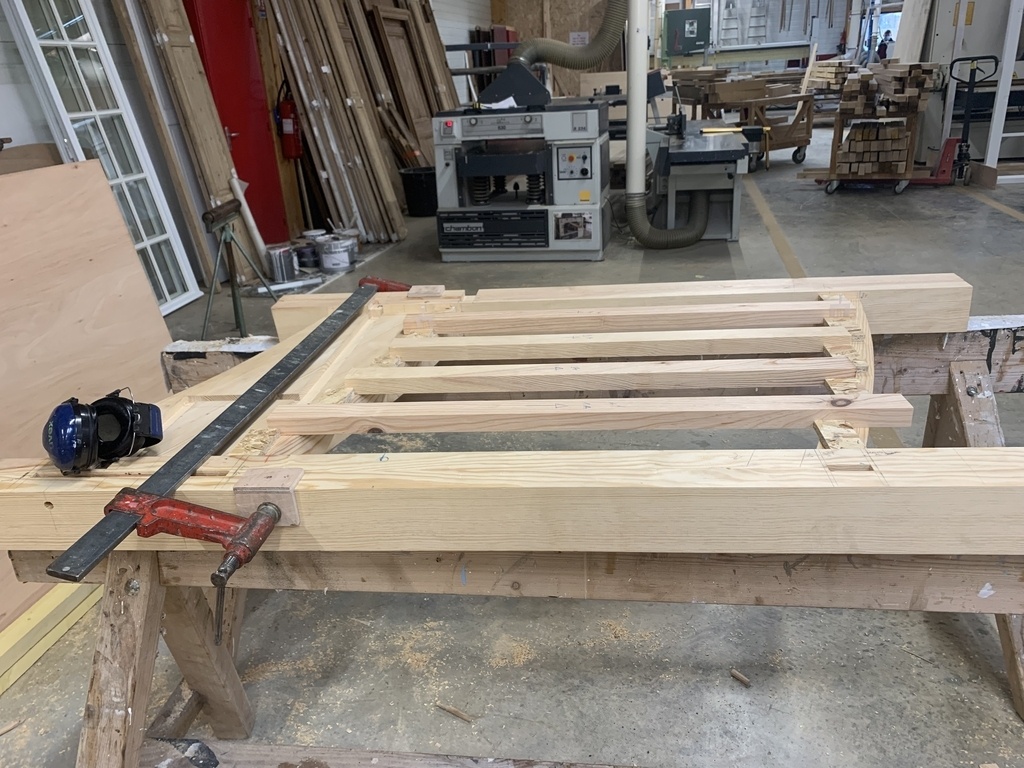

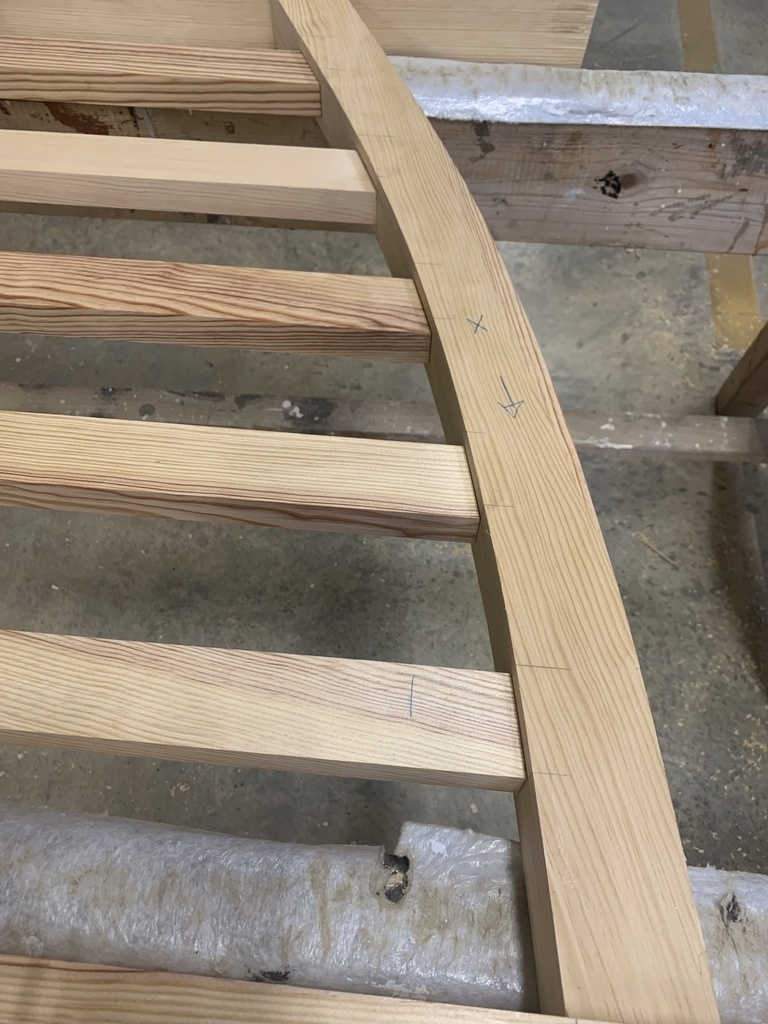

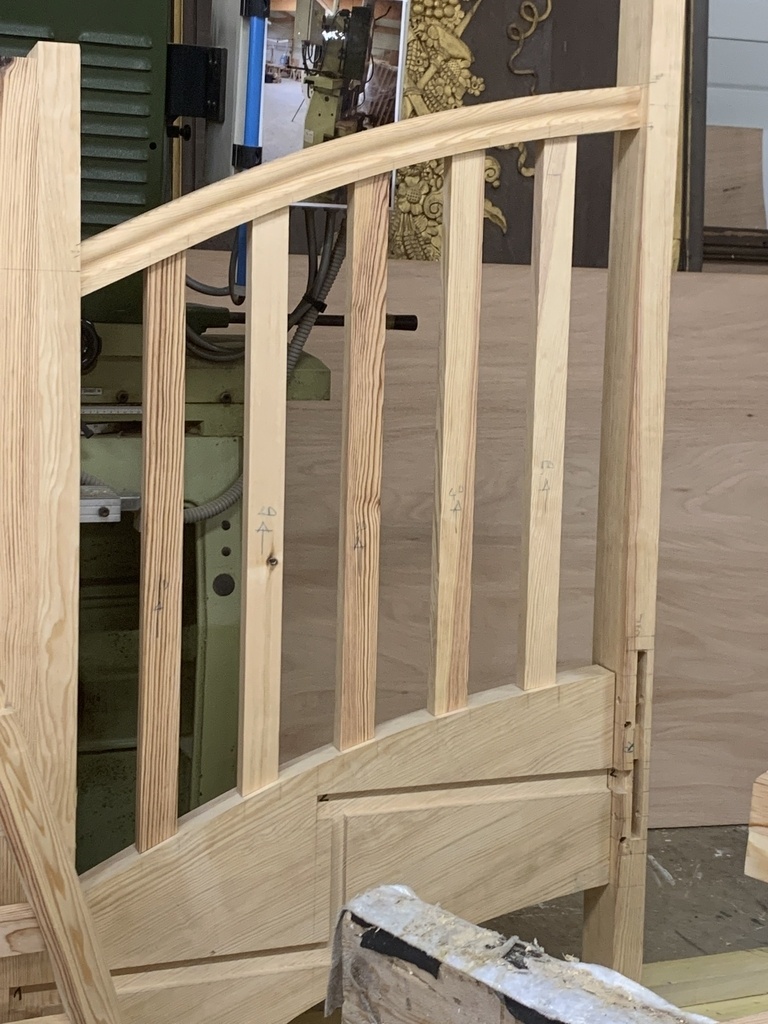

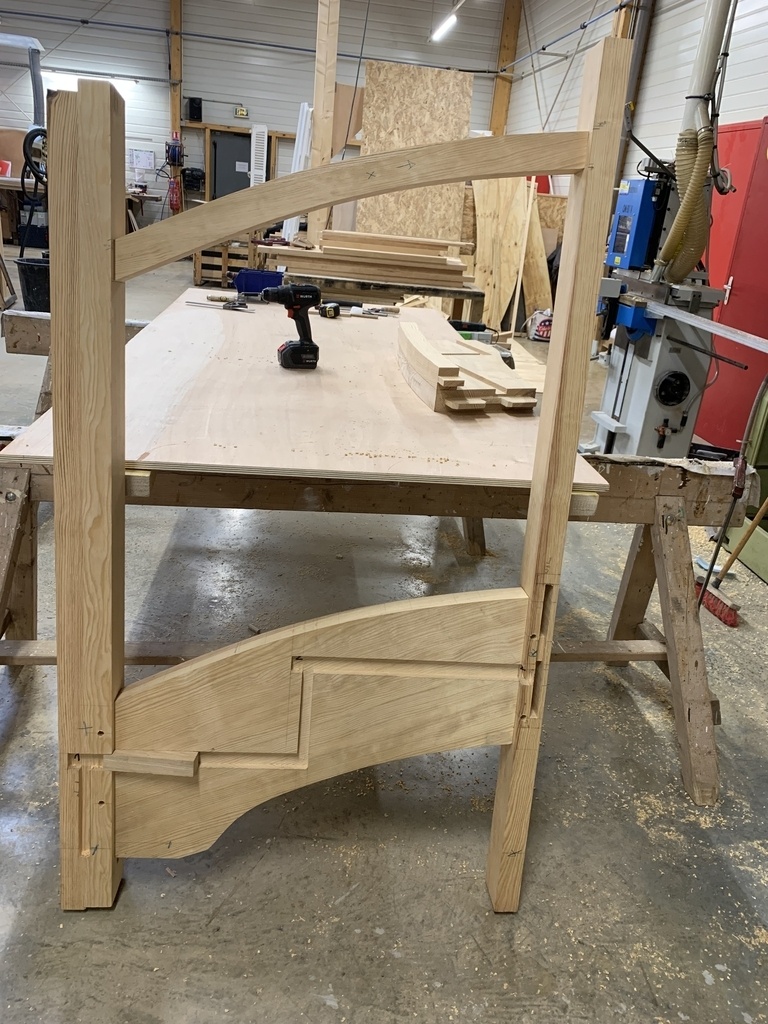

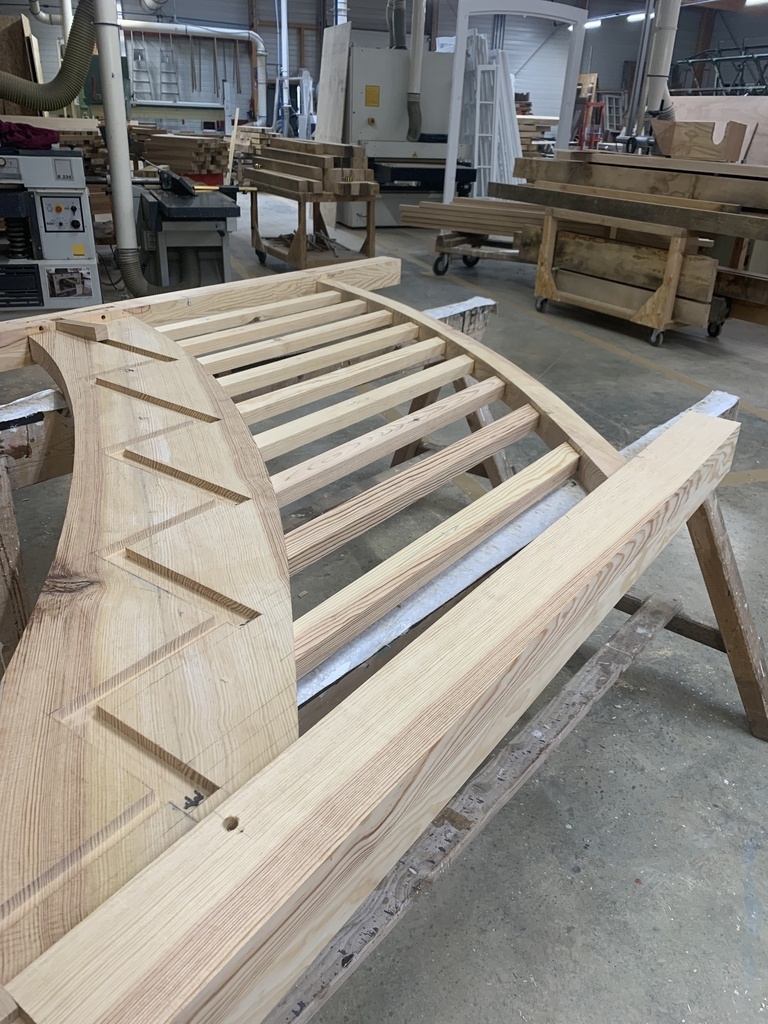

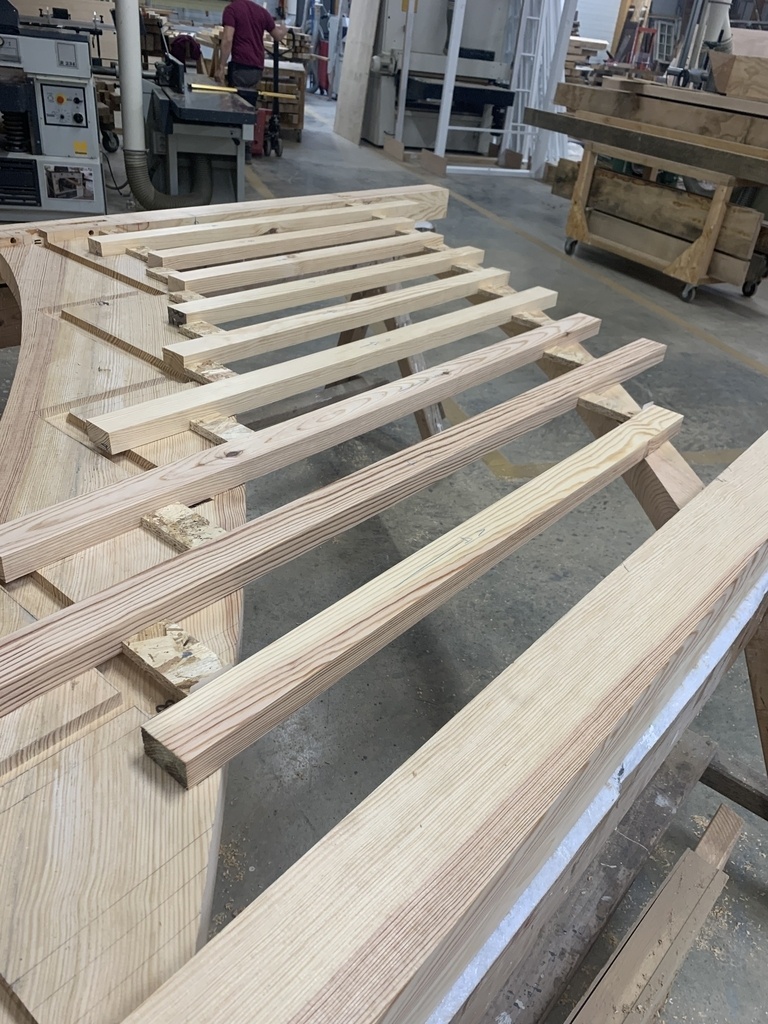

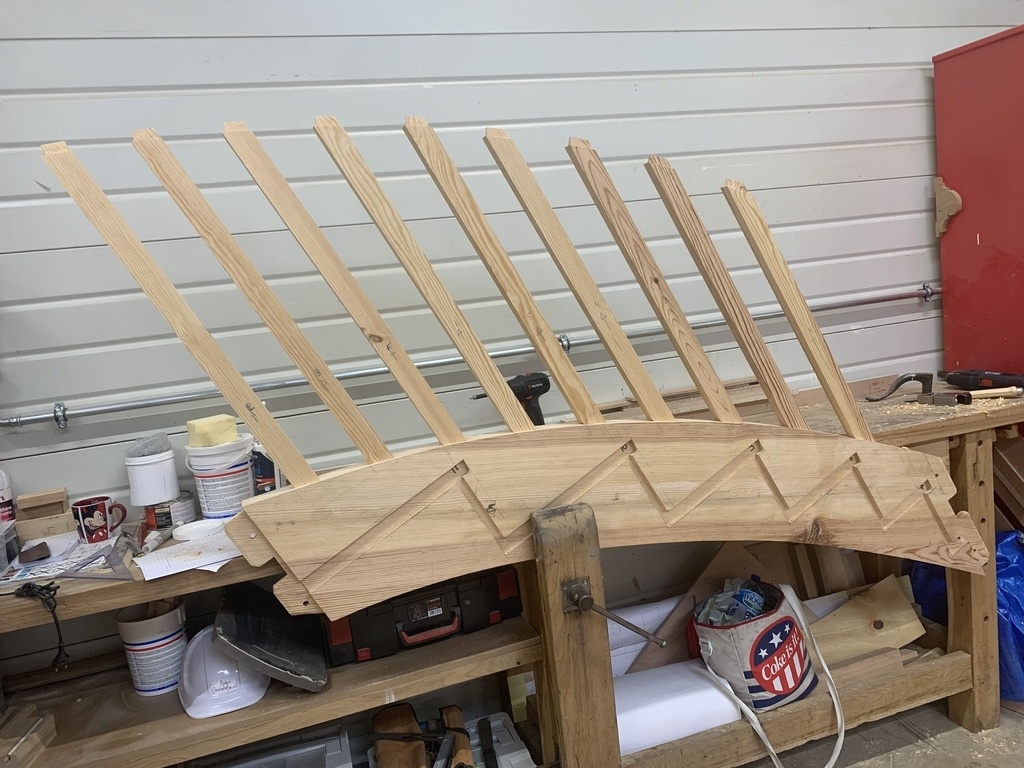

Voila venu le moment d'assembler à blanc et par la même occasion de présenter les balustres pour pouvoir tracer nos arasements.
Mortaisage pour les balustres

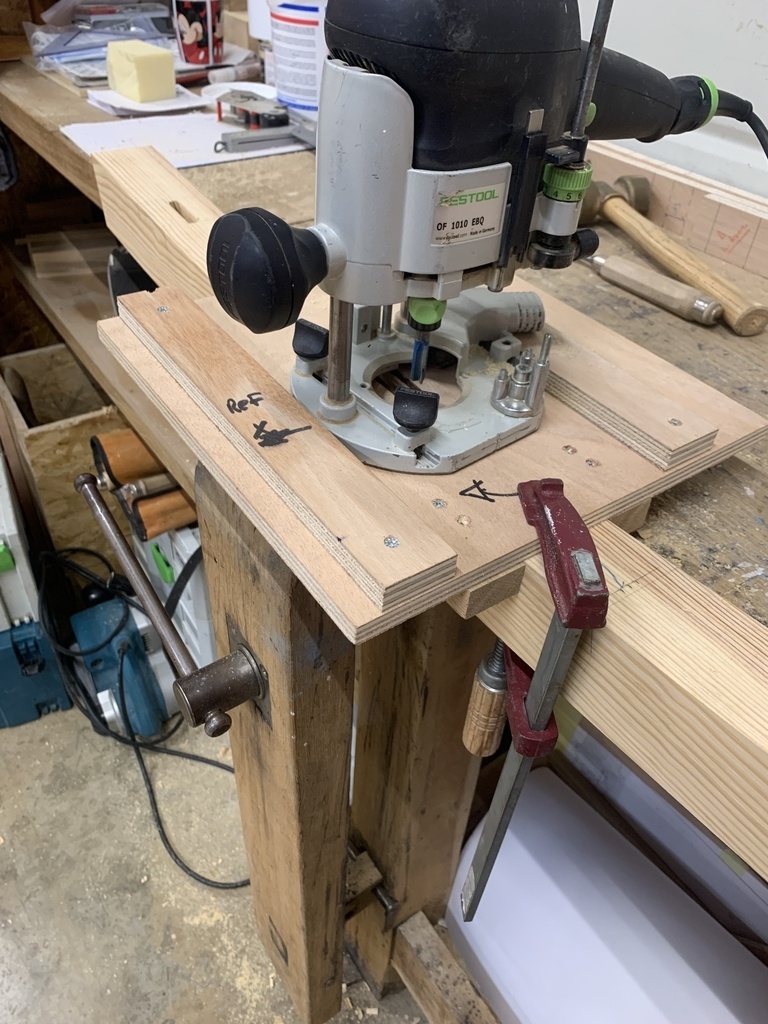

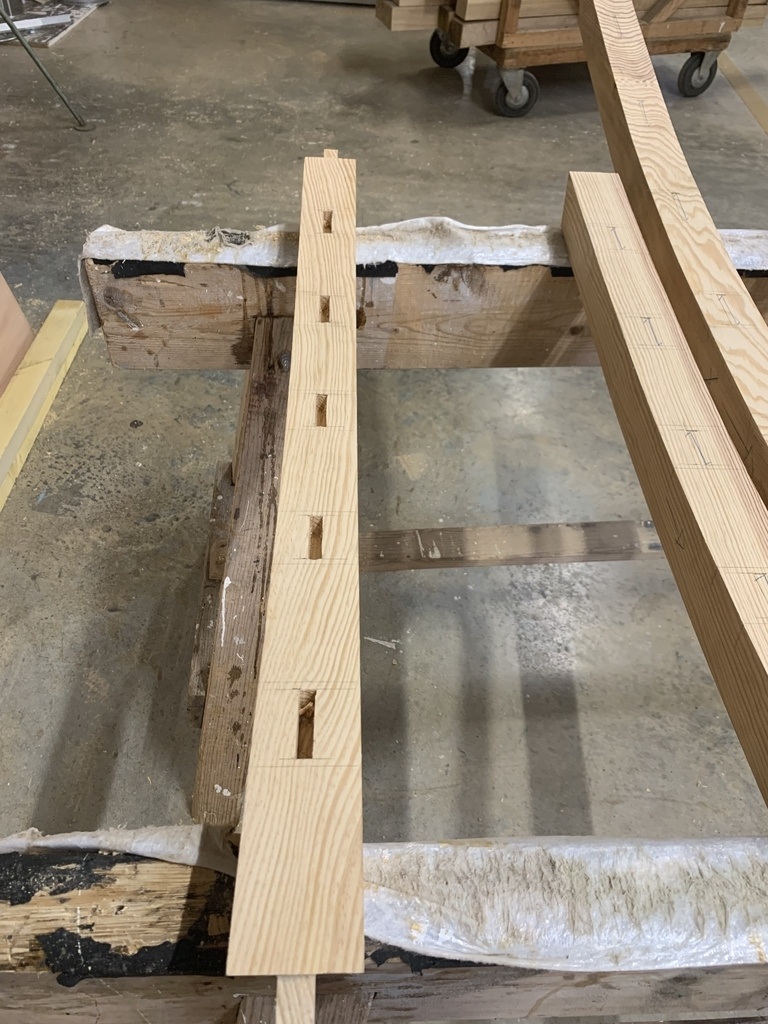

J'ai effectué les mortaises sur les mains-courantes et limons à l'aide de la défonceuse .
Le tenonnage des balustres à été effectué à la tenonneuse.
Mouluration des mains-courantes, poteaux et balustres
La mouluration de la main-courante sera une gorge et un 1/4 de rond.

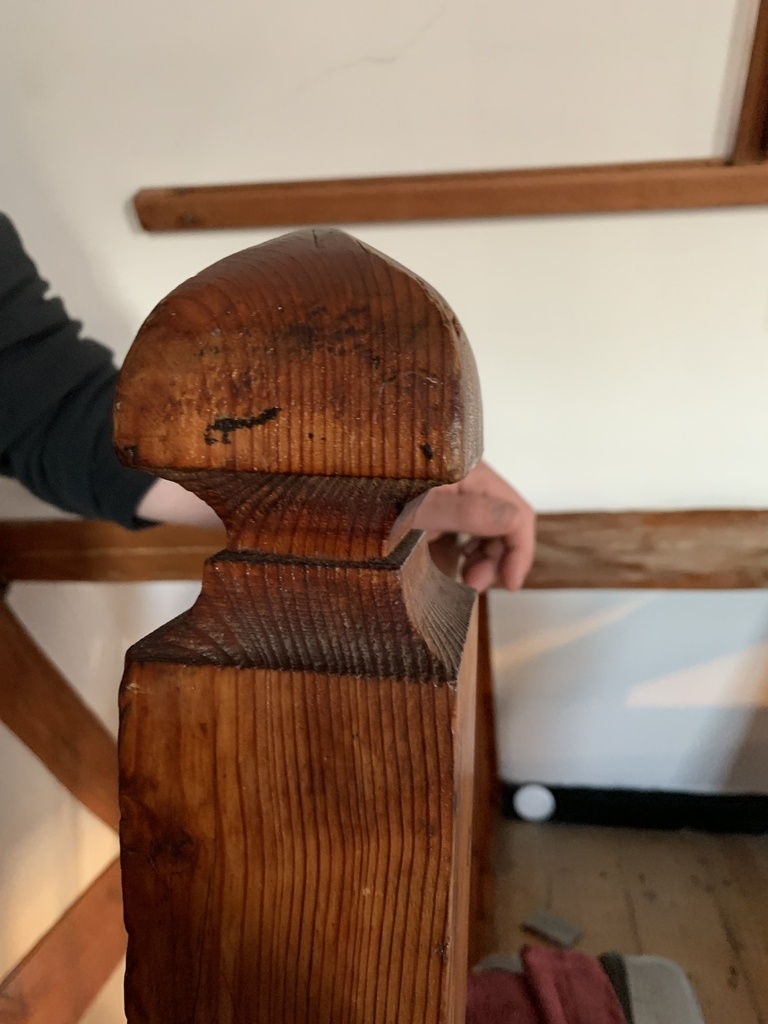

Les poteaux et balustres auront des chanfreins arrêtés.
Marches, contremarches

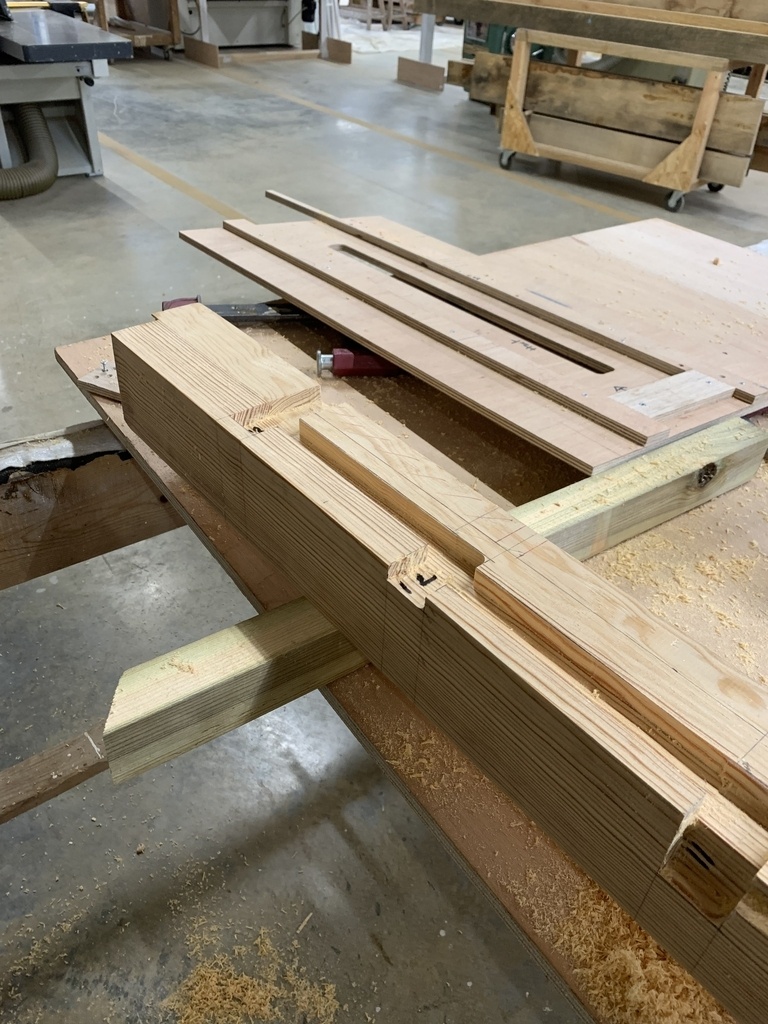

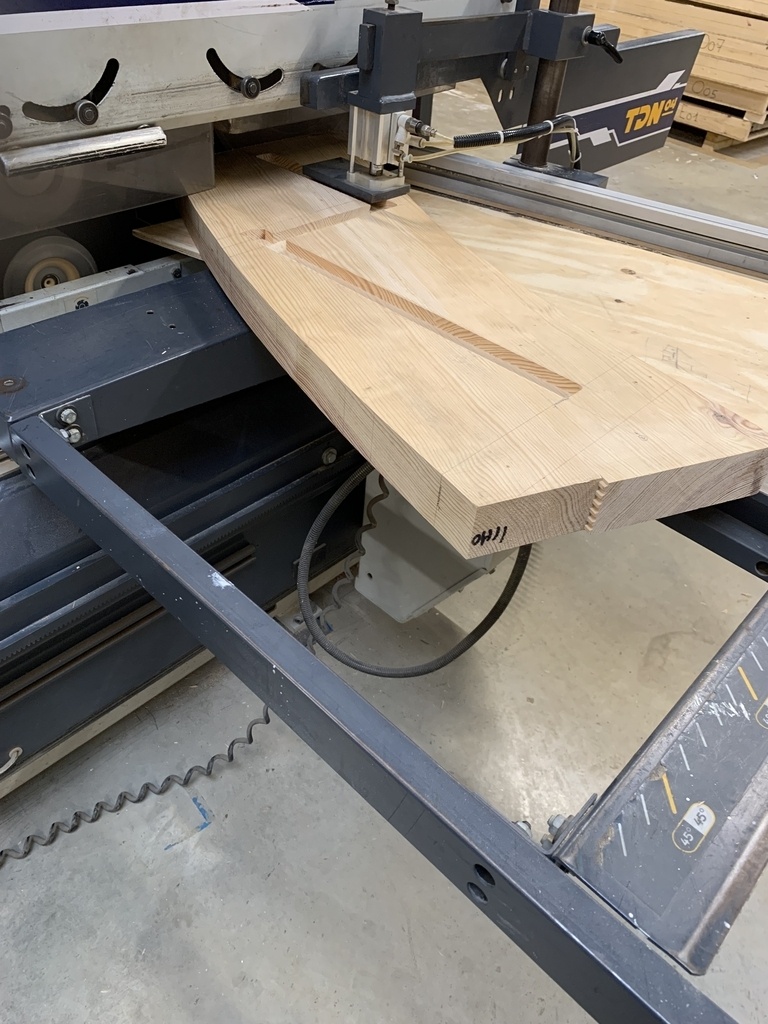

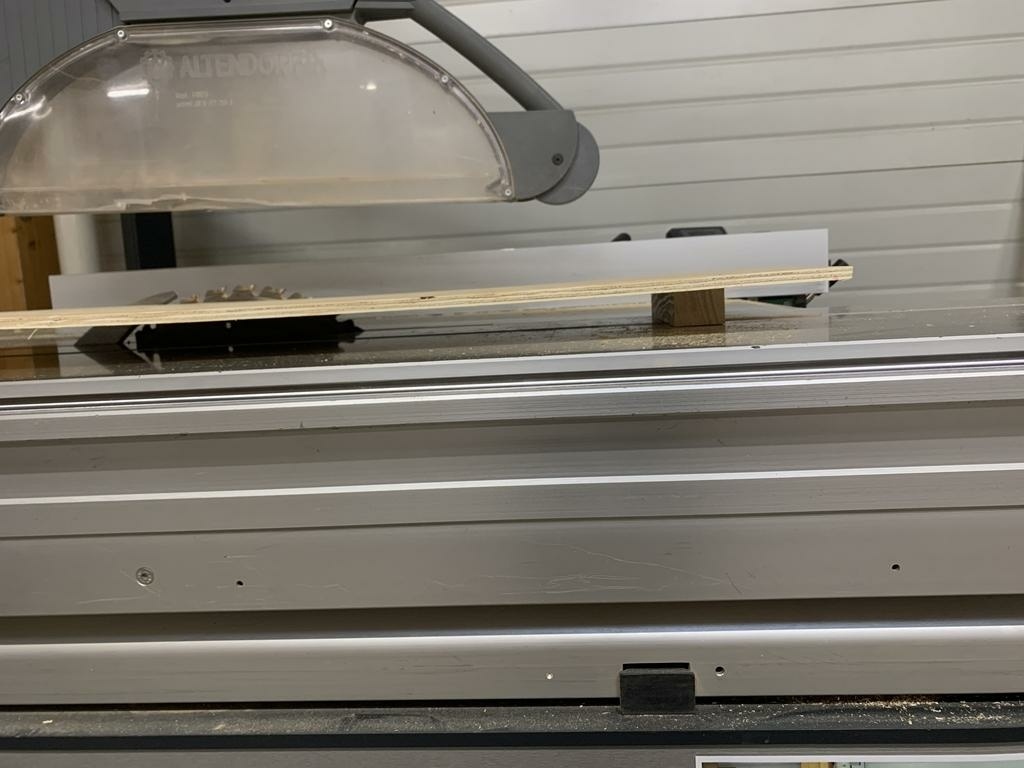

J'ai commencé par raboter les marches et contremarches en fonction de mes entailles . Une fois celles-ci à la bonne épaisseur je suis passé à la scie à format .

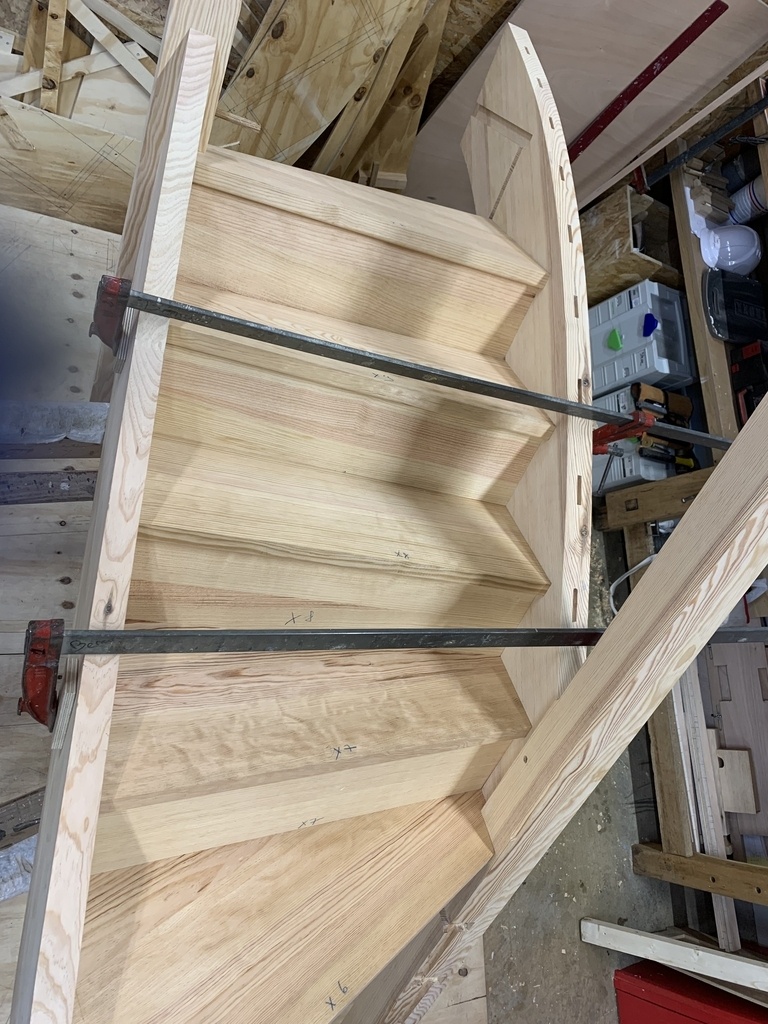

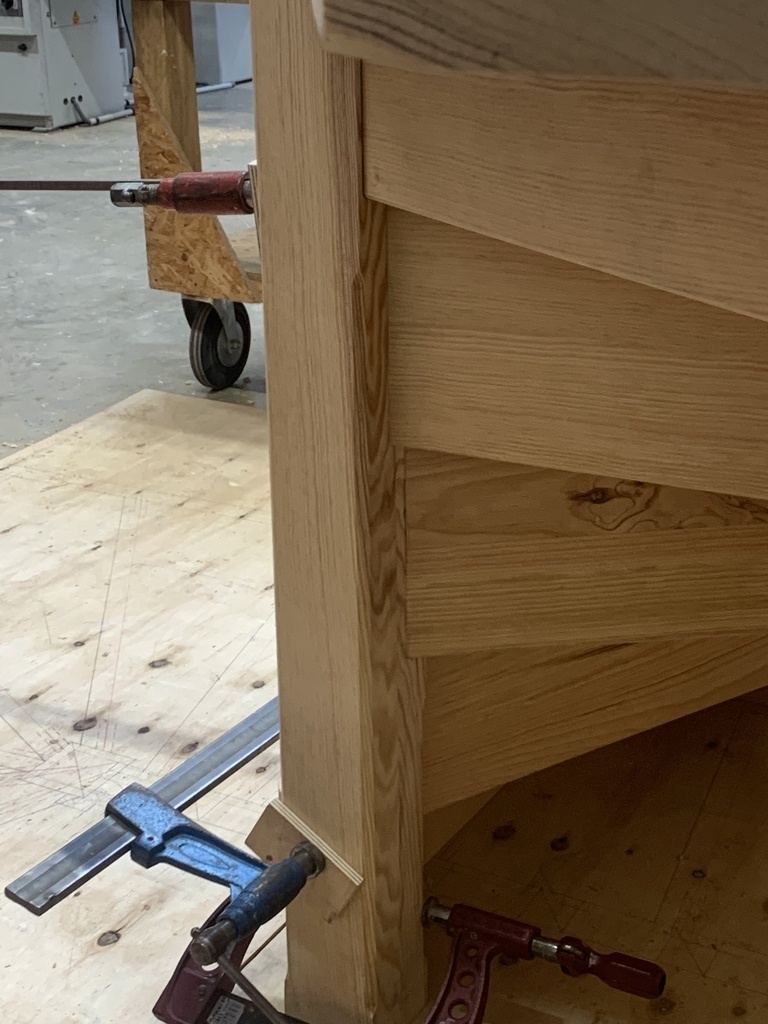

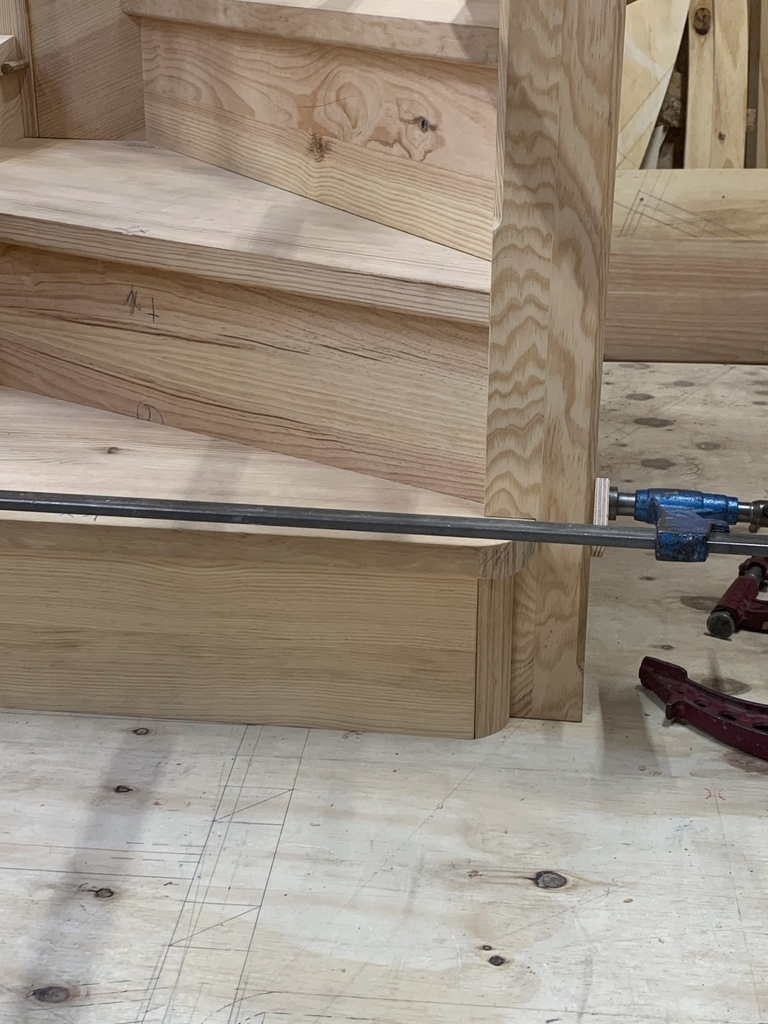

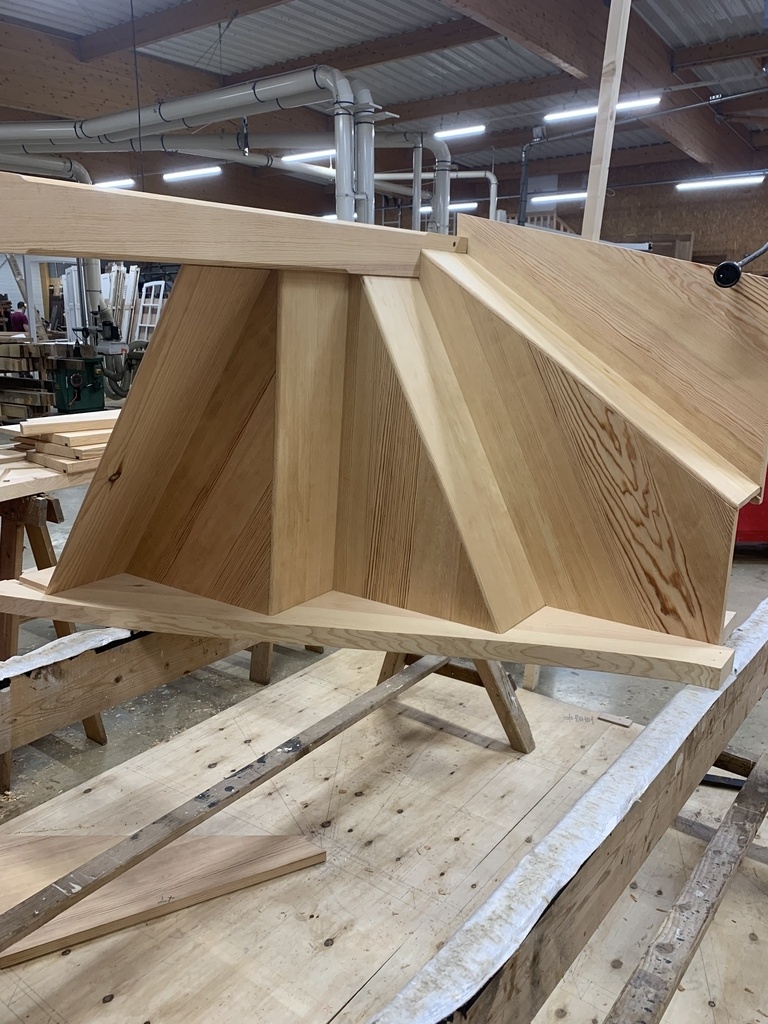

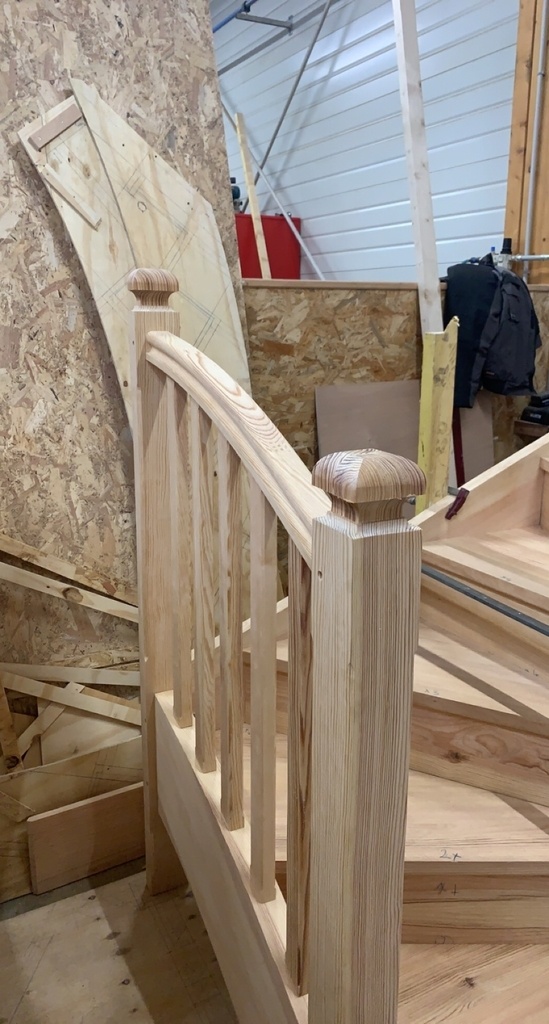

Montage à blanc dans l'atelier

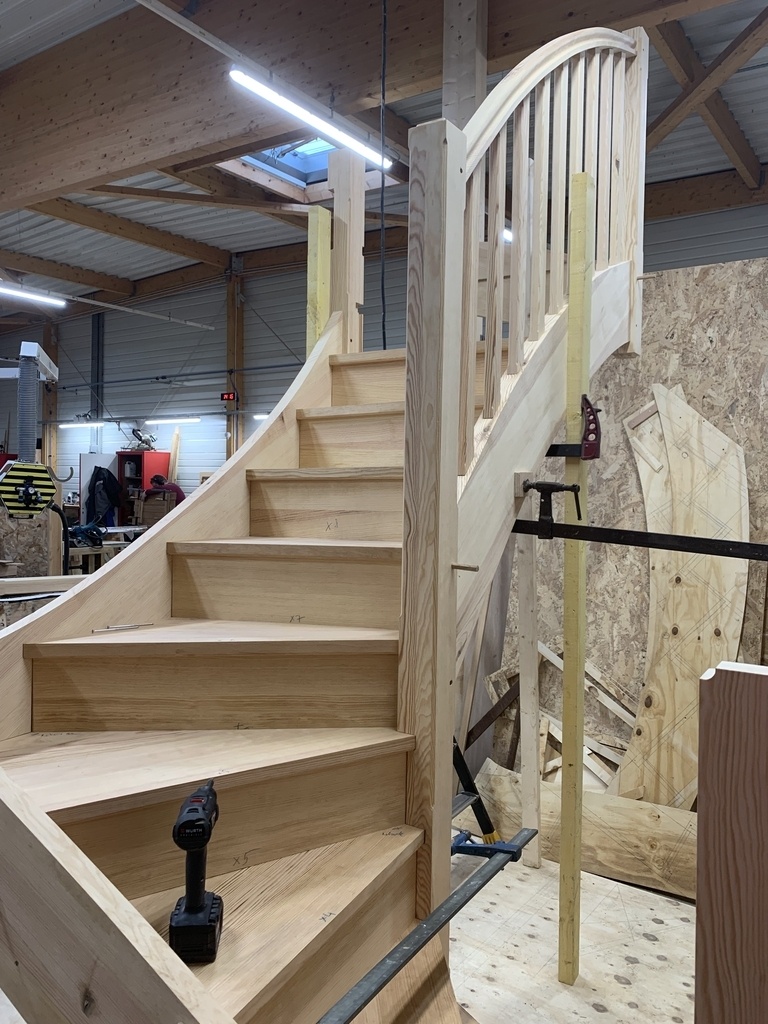

Le montage à l'atelier permet de voir si un ajustage est nécessaire à certains endroits .

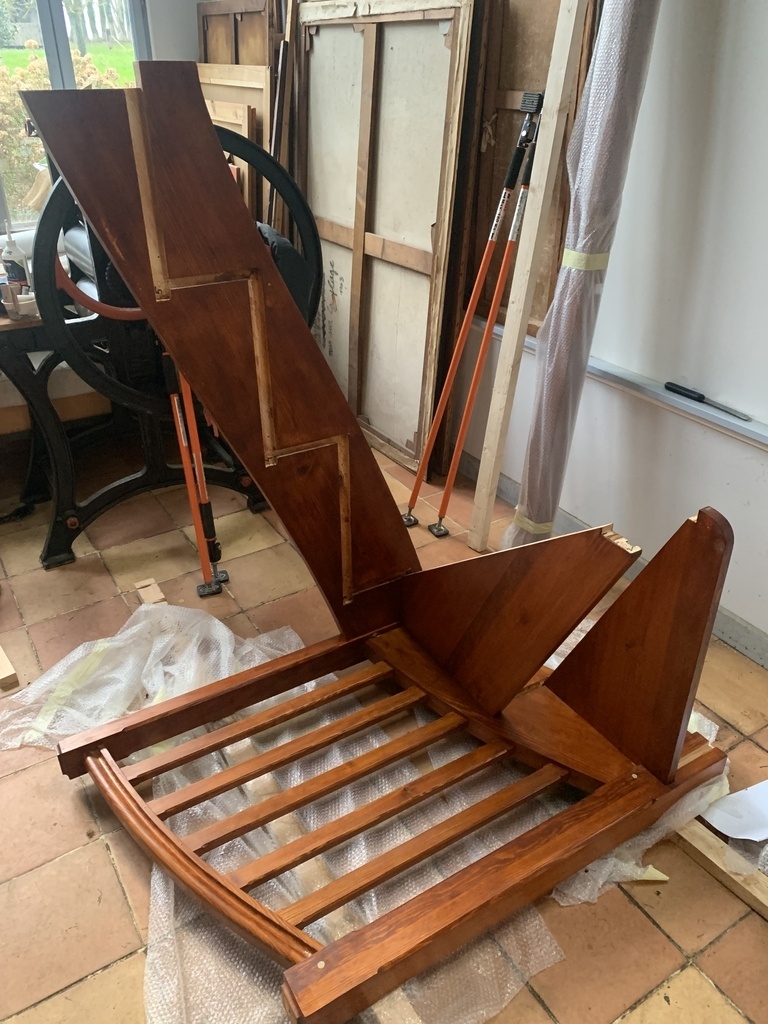

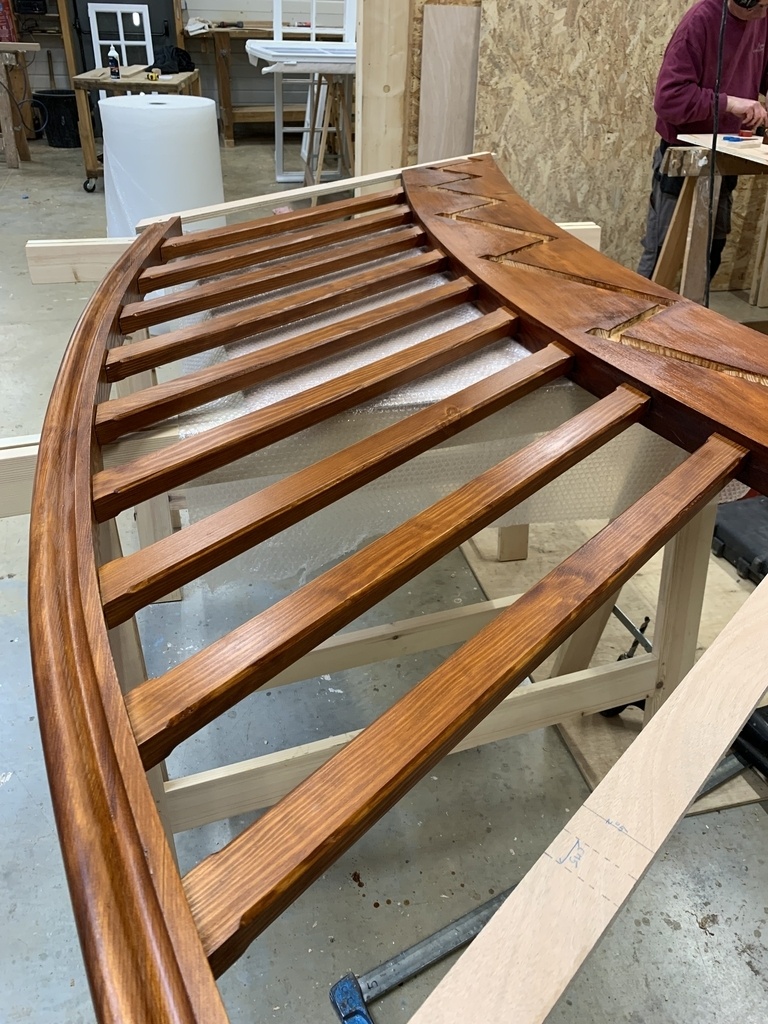

Finition et chargement

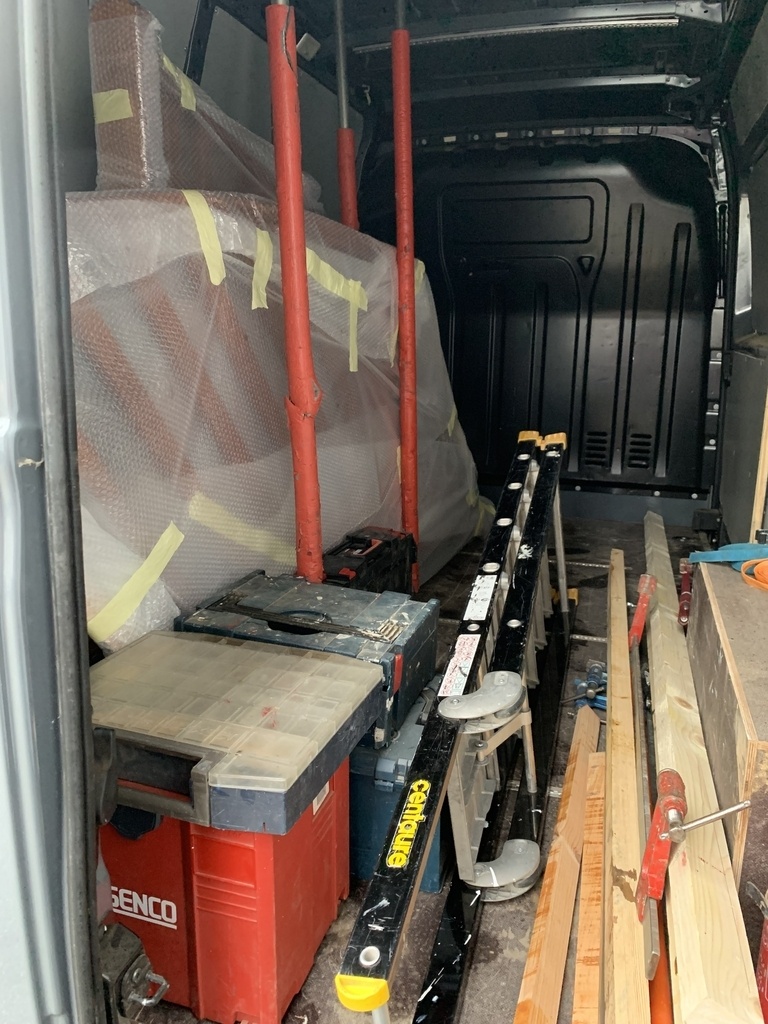

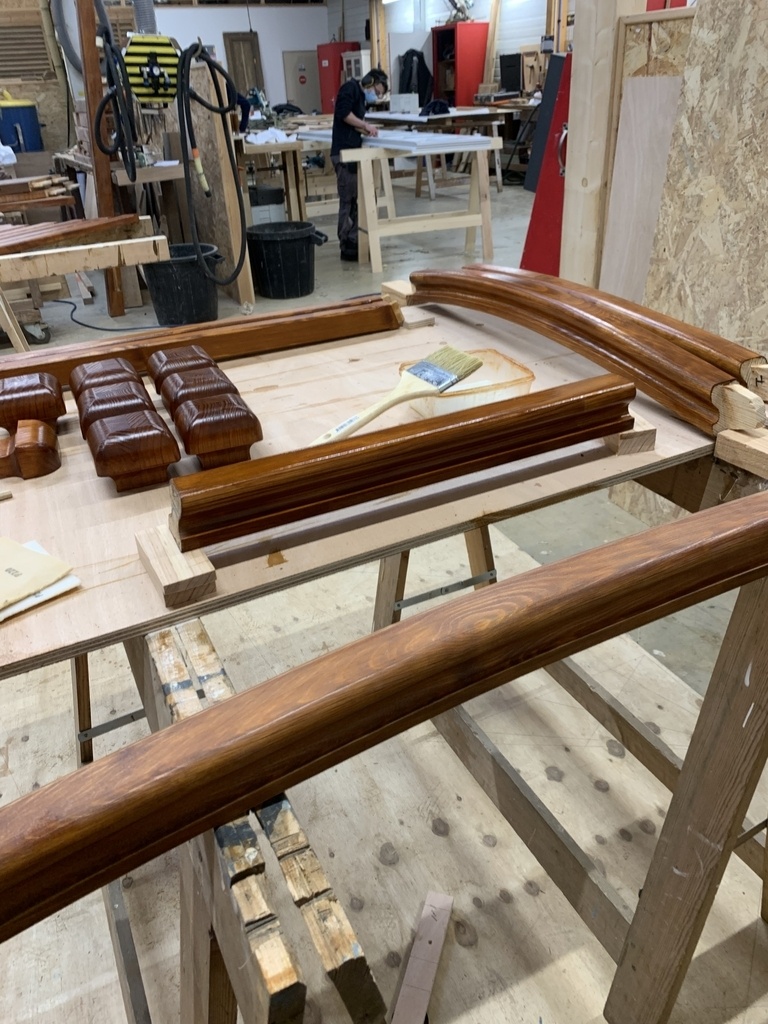

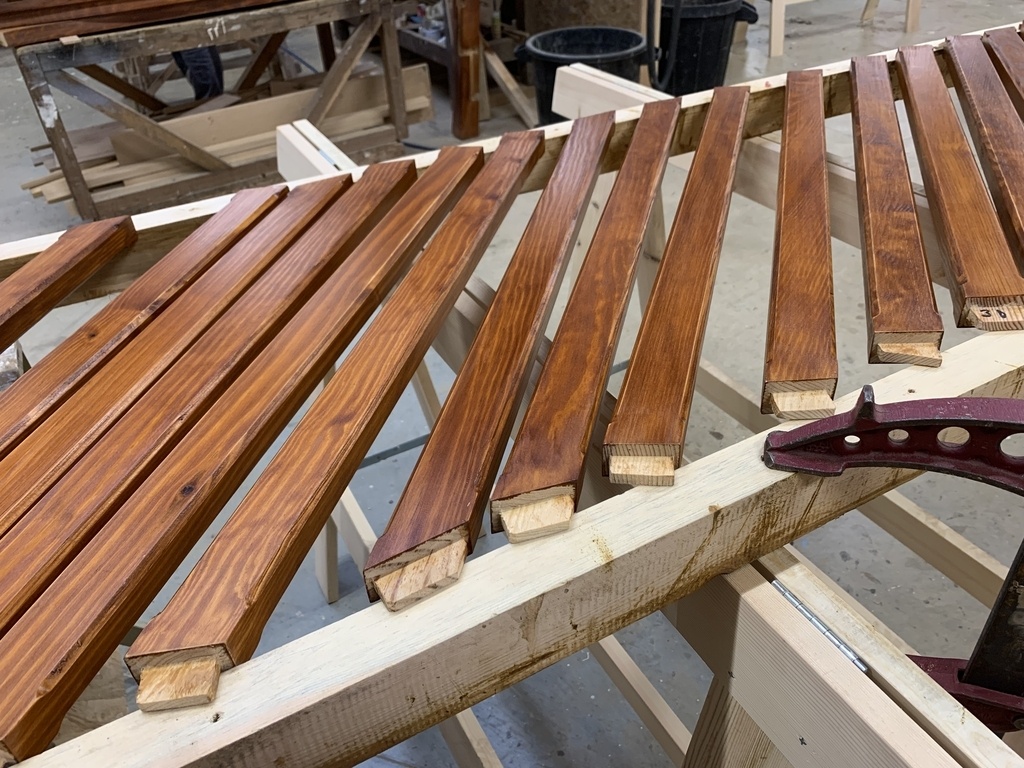

La finition choisie par le client est une teinte merisier puis 3 couches de vernis. JE NE SUIS PAS SASTISFAIT DE LA FINITION . Pour le transport tout à été emballé.

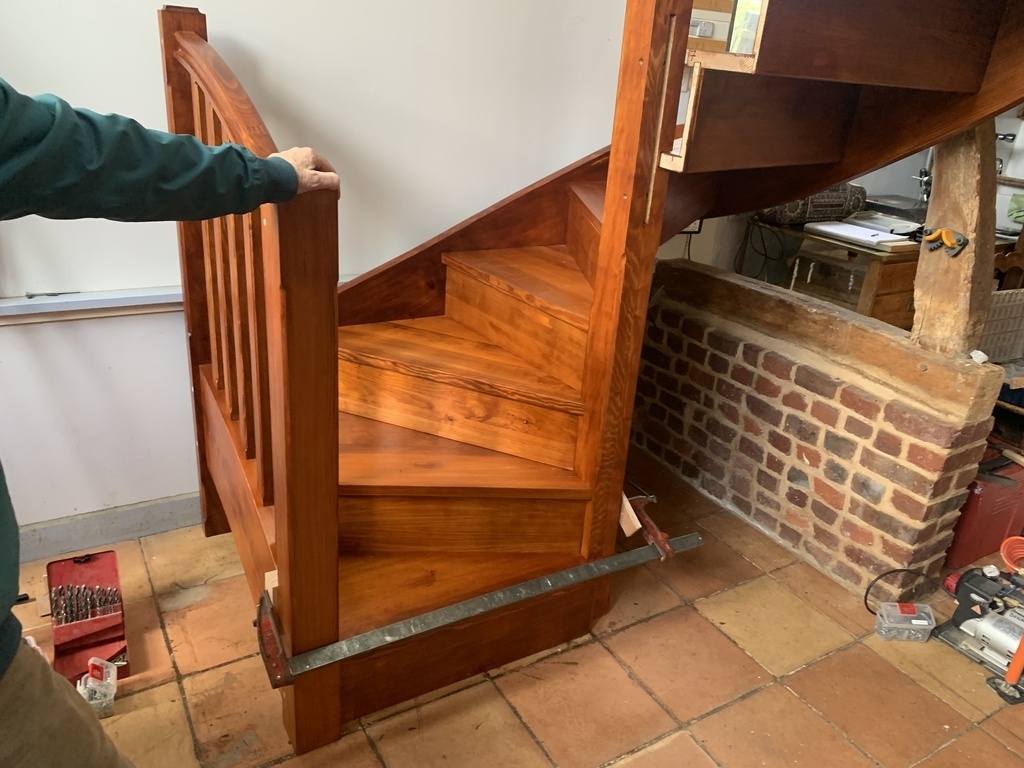

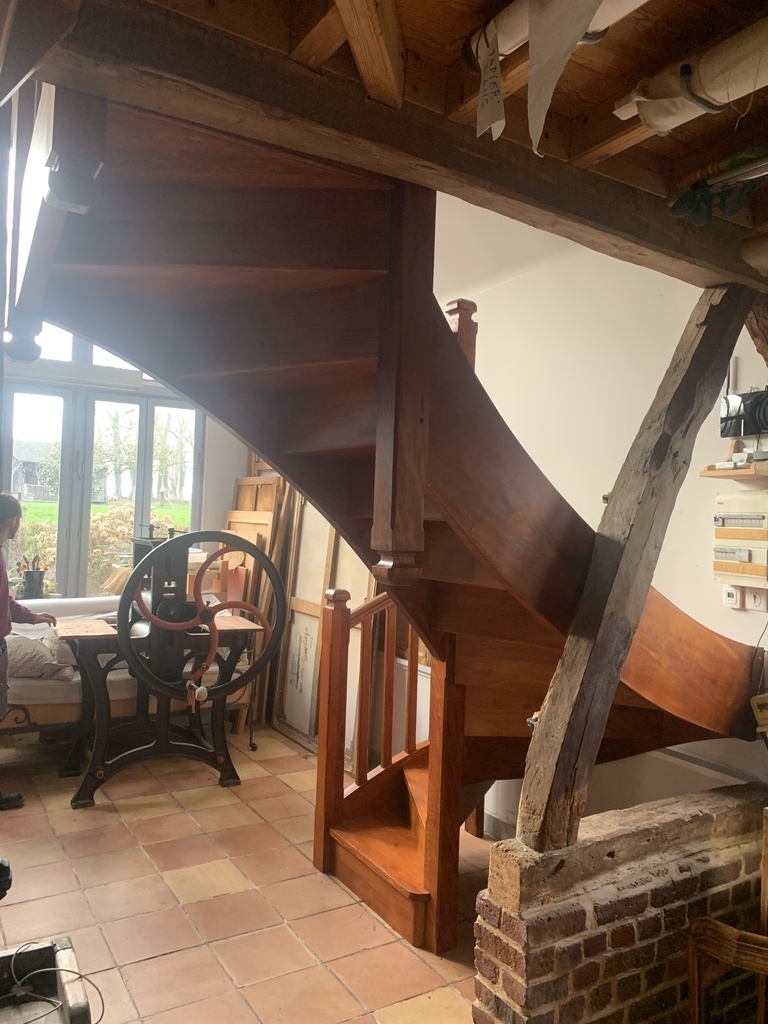

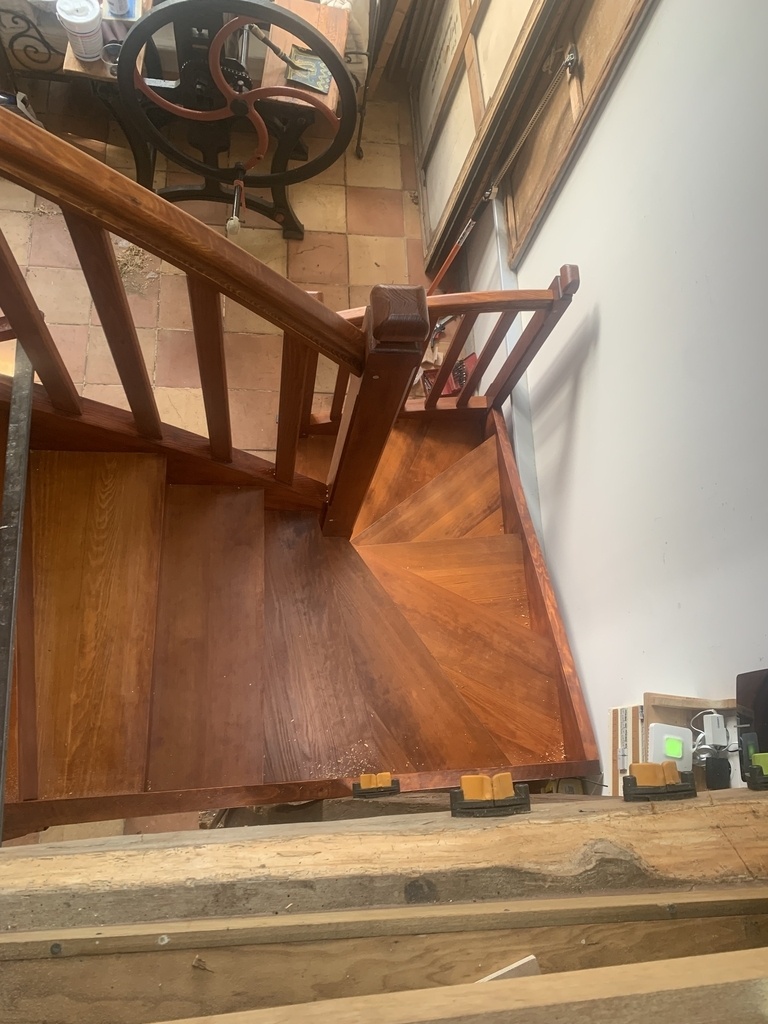

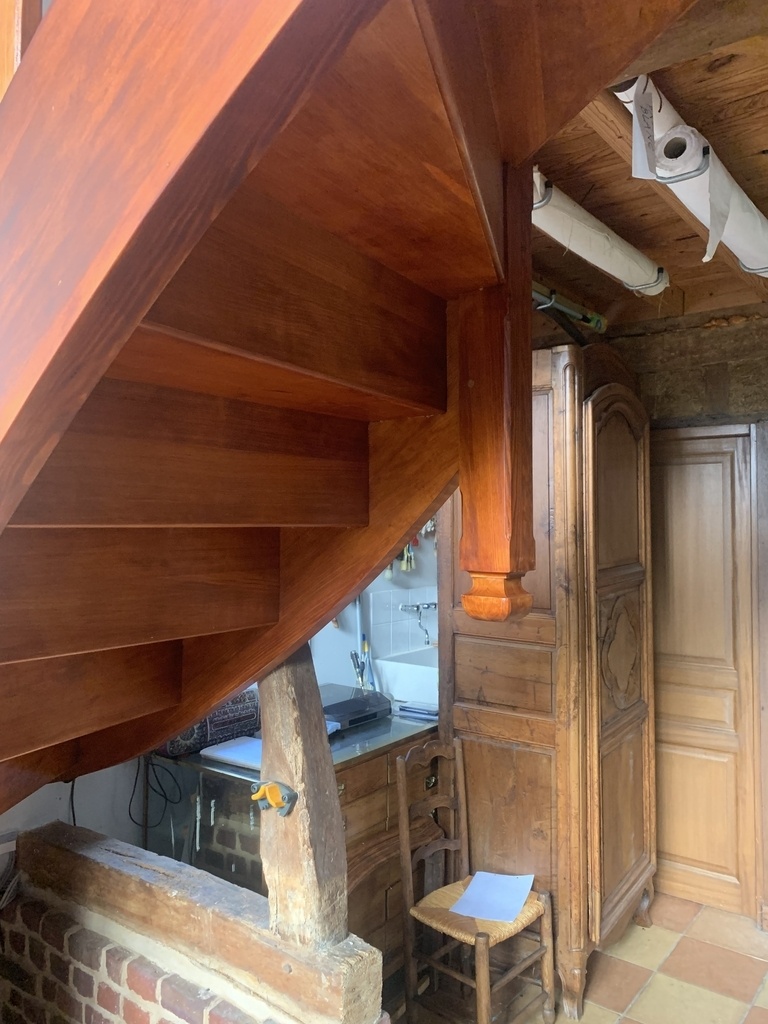

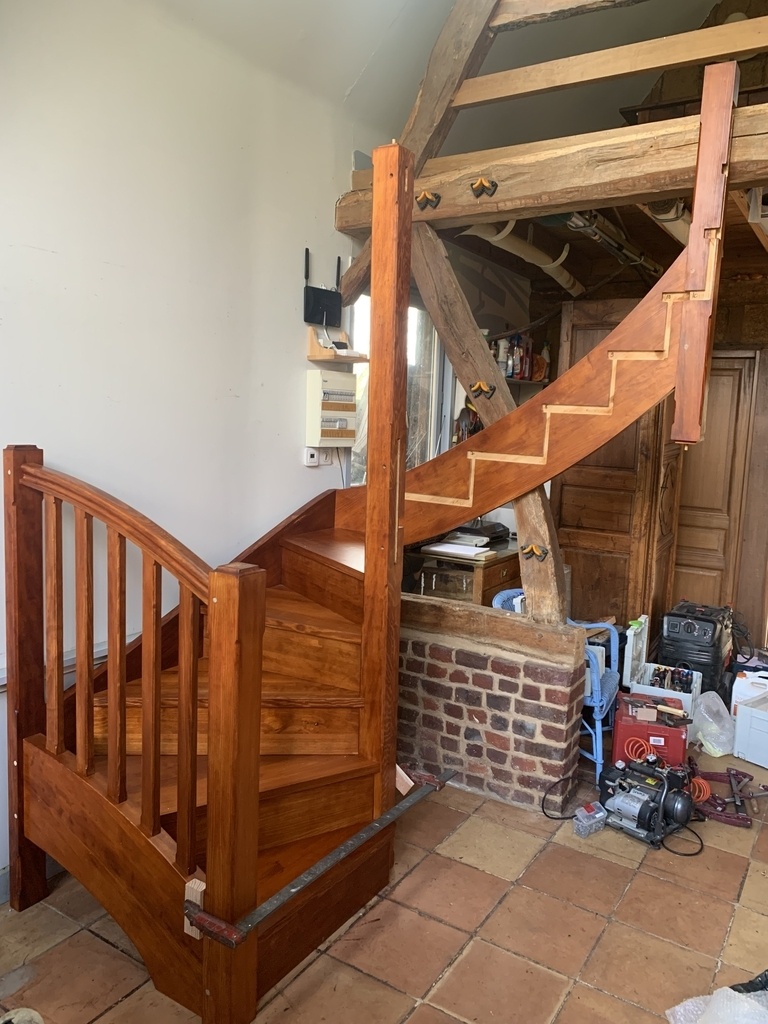

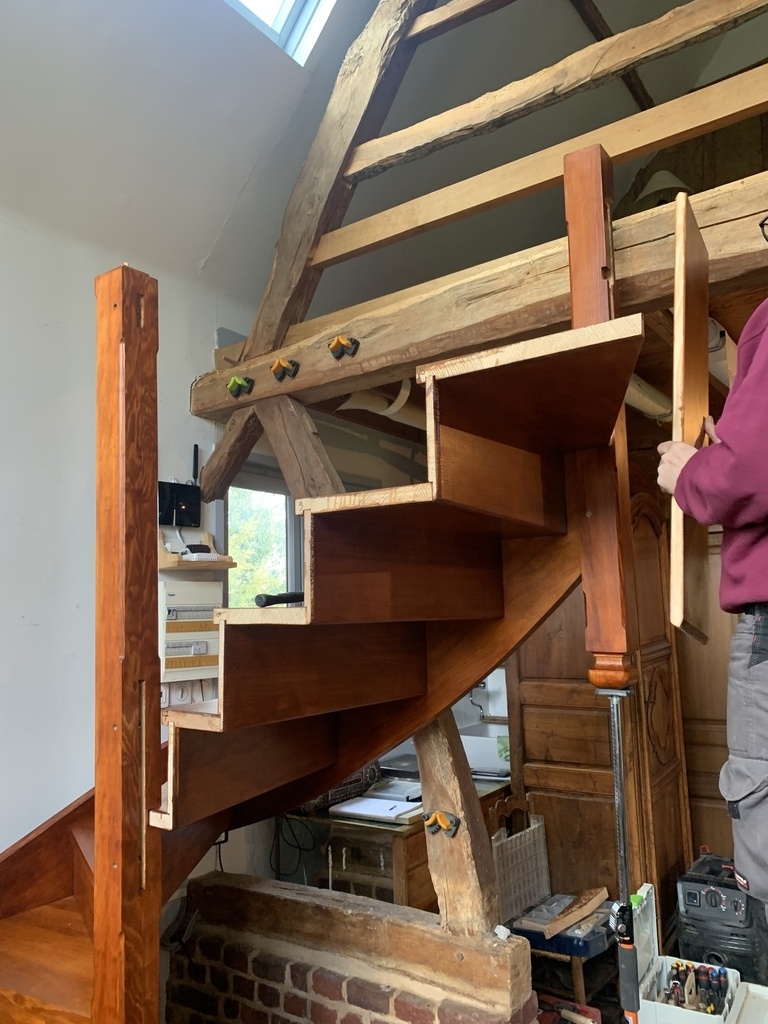

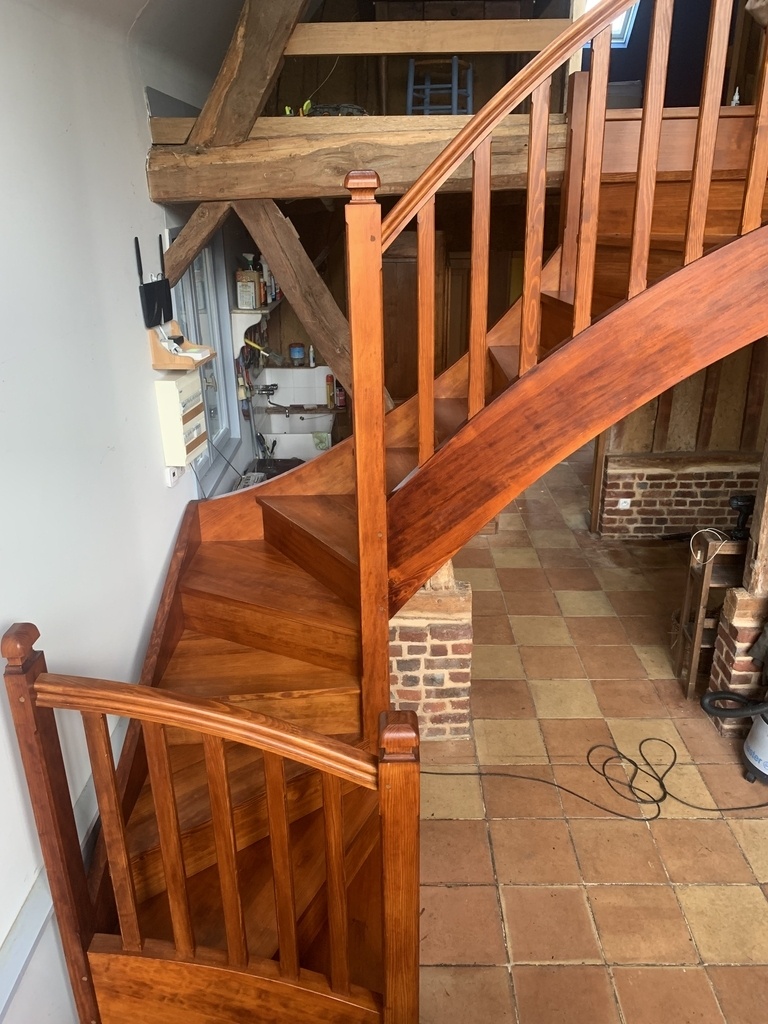

Pose de l' escalier

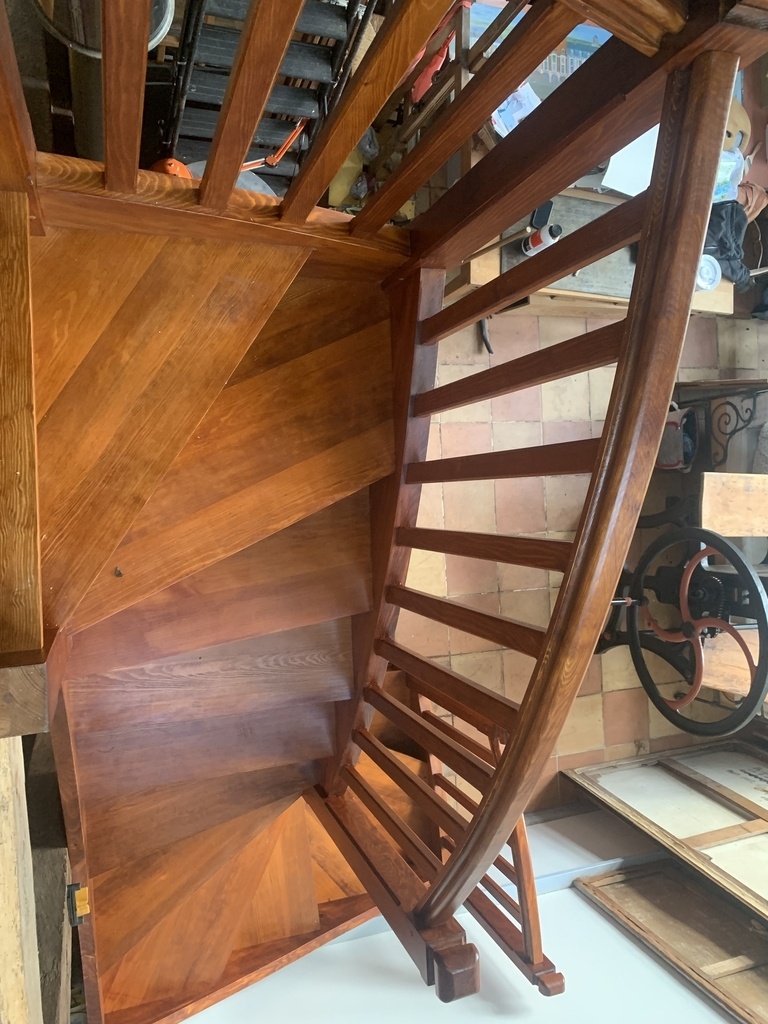

La pose à été un moment très stressant pour moi mais finalement tout c'est bien passé. Je tiens à remercier mes 2 collègues qui m'ont aidé à poser .
Publications associées
Licence
Discussions
BRAVO!et MERCI!tu as certainement pris plaisir à ton travail, et au résultat.
J'ai pris autant de plaisir à l'apprécier, à le comprendre.
........
Tu as été obligé de déplacer l'imprimante?
Bonsoir merci pour le commentaire :) oui l imprimante doit aller ailleurs le client l avais mis là provisoirement
Tu as réalisé un beau travail de A à Z, tu peux être fier de ton ouvrage !
bravo Pays pour ce premier solo ,top boulot et super pas à pas !
Merci j espère que c est le début d une longue série
Bravo, superbe escalier et belle description
Merci beaucoup pour ce pas à pas, un réel plaisir.
Pleins de tailles et de détails agréables à lire et découvrir.
C'est super impressionnant, bravo !
du beau boulot, super
Merci Jacques :)
Excellent ! moi j'ai fait que des escalier droit pour le moment, alors jss admiratif !
Au montage final, juste après la photo4 du chapitre "pose de l'escalier" : comment fais-tu pour présenter le limon sur jour dans la mortaise du 1er poteaux et en même temps les marches et contre marches ?
Peux tu m'en dire plus sur la fixation sur le champs de dalle ? vis bouchon ? où exactement ?

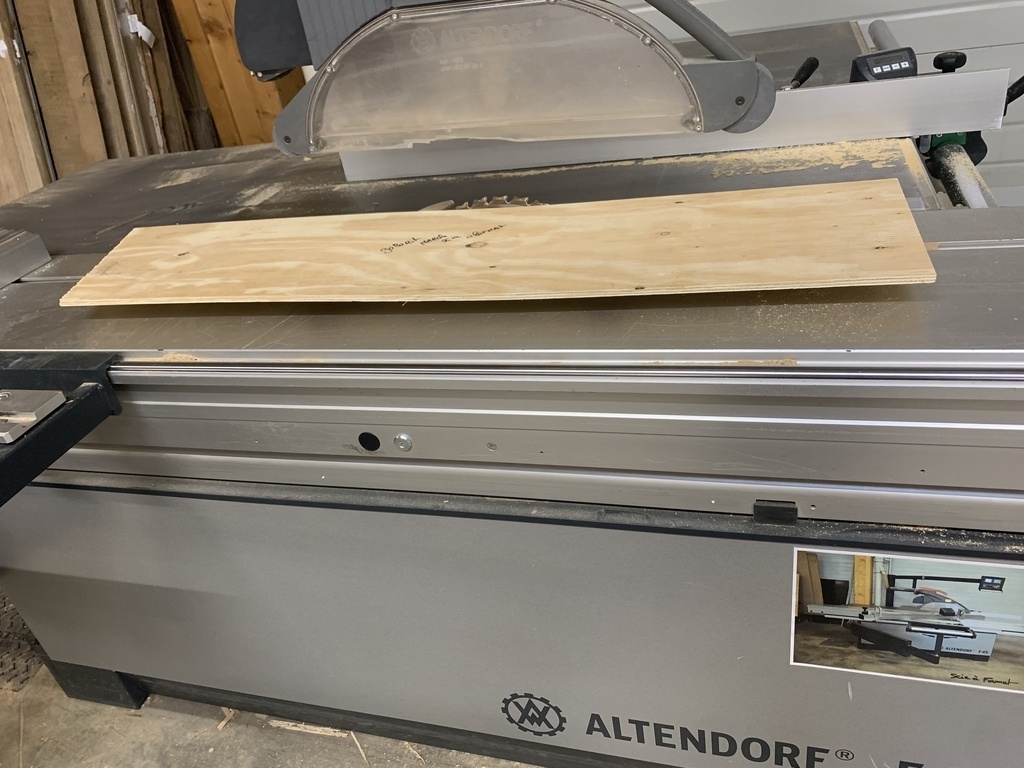

Enfin sur ton montage usinage sur la format pour calibrer tes marches : y a-t-il un avantage a ce qu'il soit au dessus plutôt que dessous la marche ?
Merci beaucoup à toi pour ce partage !
Bonsoir paco . Pour le limon j’ai donné de l entre en biais au tenon de manière à pouvoir l engager dans la mortaise . Pour la fixation a l arrivé je me suis fixer sur le sommier à l’aide de vis puis bouchonnée . Et pour le gabarit je préfère dessus car je vois mes trait ( quand je pose mon gabarit sur mon plateau je trace directement dessus est mon trace est au dessus ) . J espère avoir répondus à toute les question si y a besoin n hésite pas c est avec plaisir .
Merci beaucoup c'est très éclairant ! Jai bien hate davoir ma 1ere commande de quart tournant : -) !!
