Serre-joints convertis en dormants
+

Bonjour à toutes et à tous,

Suite à ma dernière réalisation, qui consite à convertir des simples serres-joints en dormants.
L'idée n'est pas de moi, mais de Cosmas Bauer, qu'il a réalisé sur des serre-joints qu'il avait également créés.
Ceux que je vais réaliser,seront destinés à de plus petites tailles (120x600).
A la différence des premiers, il seront plus fidèles à l'original, avec je l'espère, une plus belle finition.

Liste des articles

Mis à jour

Partager

Dimensions des différents éléments

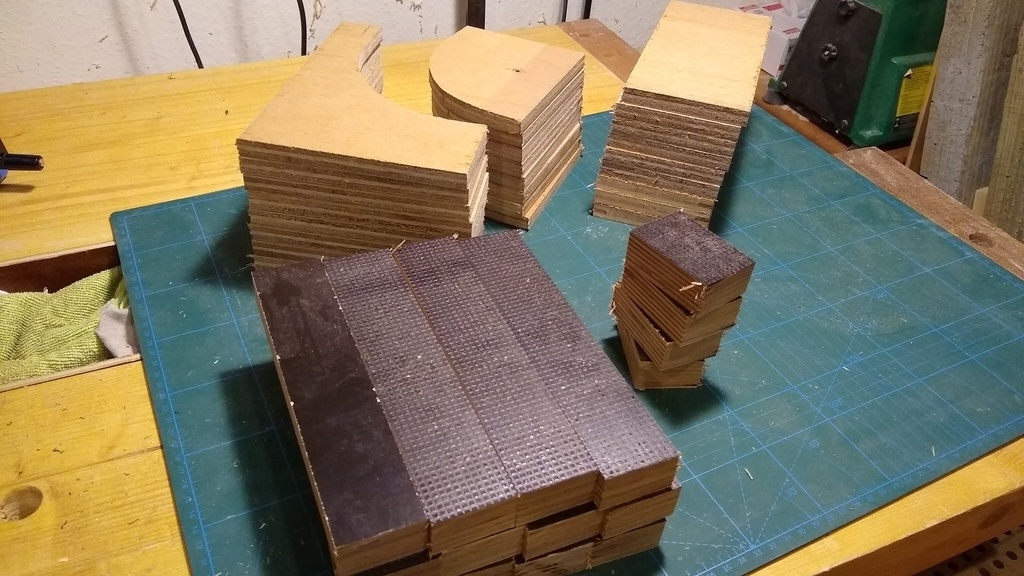

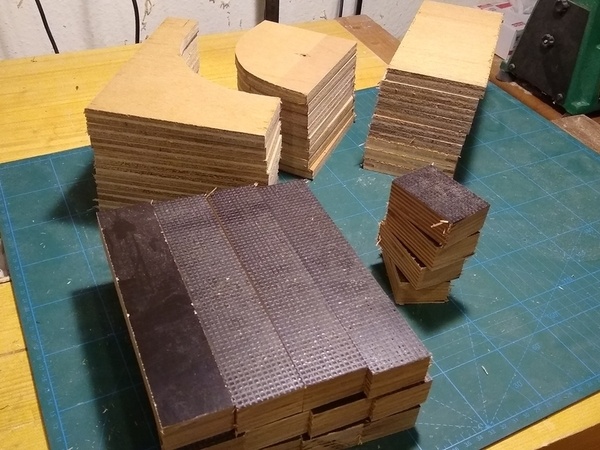

Pour ce projet, j'utilise du cp 12mm et du cp stratifié de 24mm.
Partie valet il me faut 2 côtés en cp12 de 190x90 et un frontal/arrière en cp24 de 190x40.
Partie coulisseau, il faut 2 latéraux en cp12 de 190x145 et un frontal en cp24 de 190x40 et la partie arrière de 60x40.

Publié Mis à jour

Partager

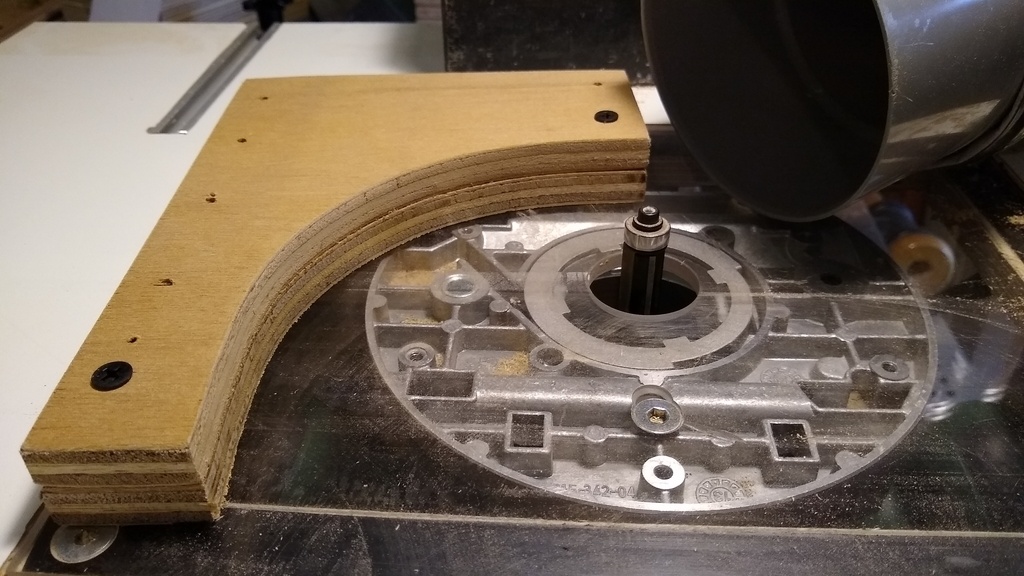

Chanfrein des bords

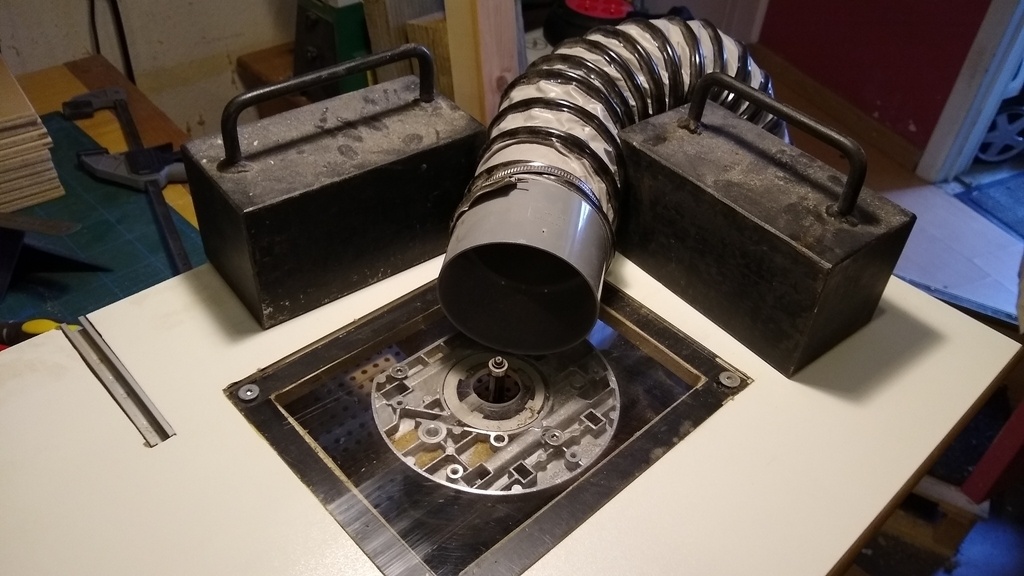

J'ai plusieurs éclats suite aux coupes, je vais chanfreiner légèrement à la défonceuse sous table et finir à la main en grain 240.

Publié

Partager

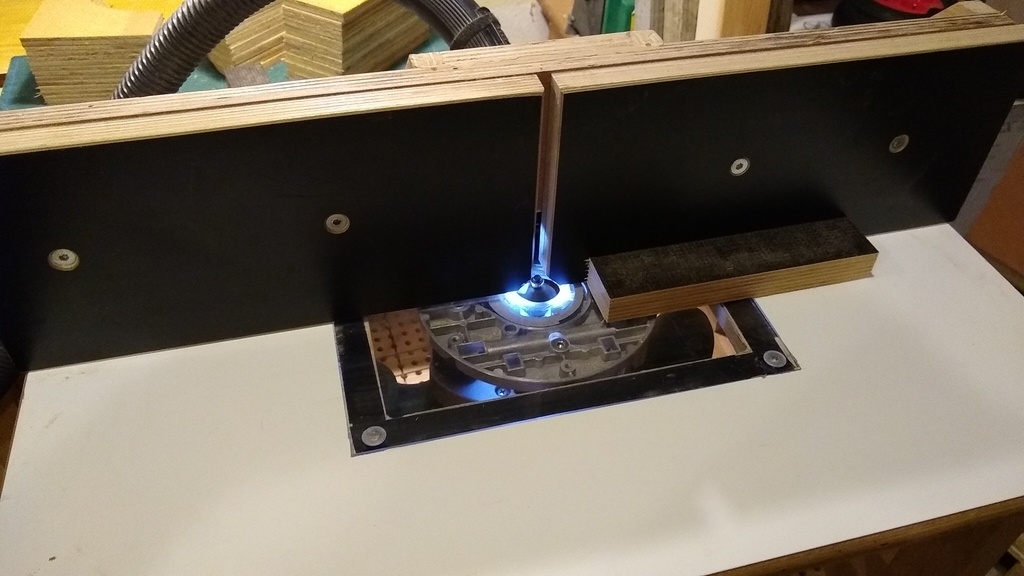

Mise en forme des montants latéraux partie coulisseau/mors mobile

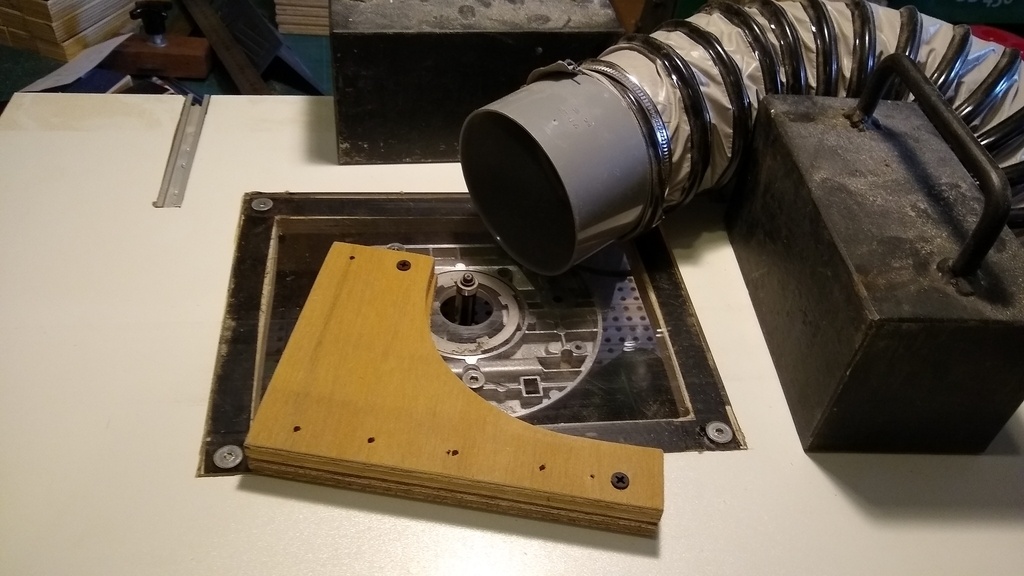

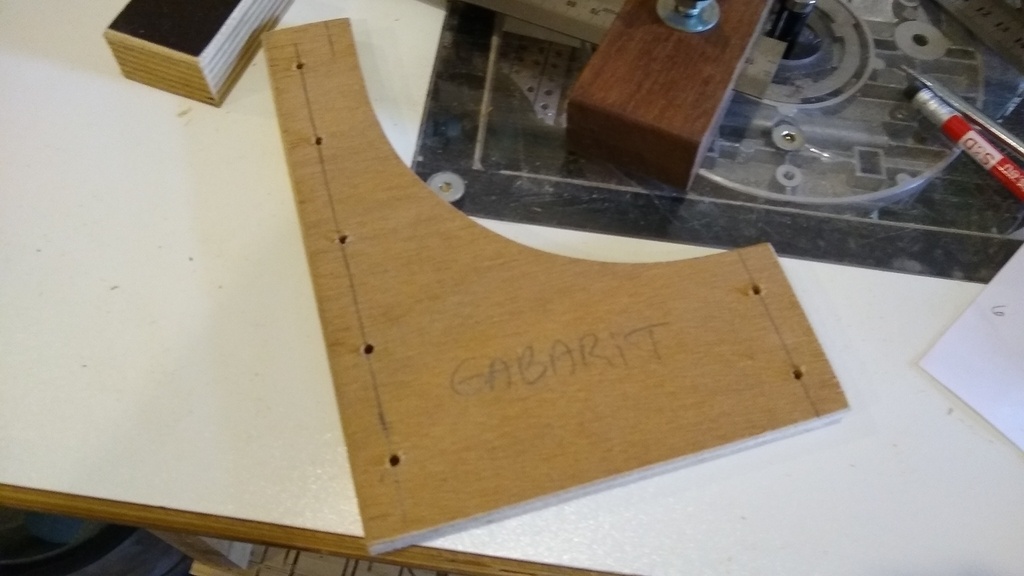

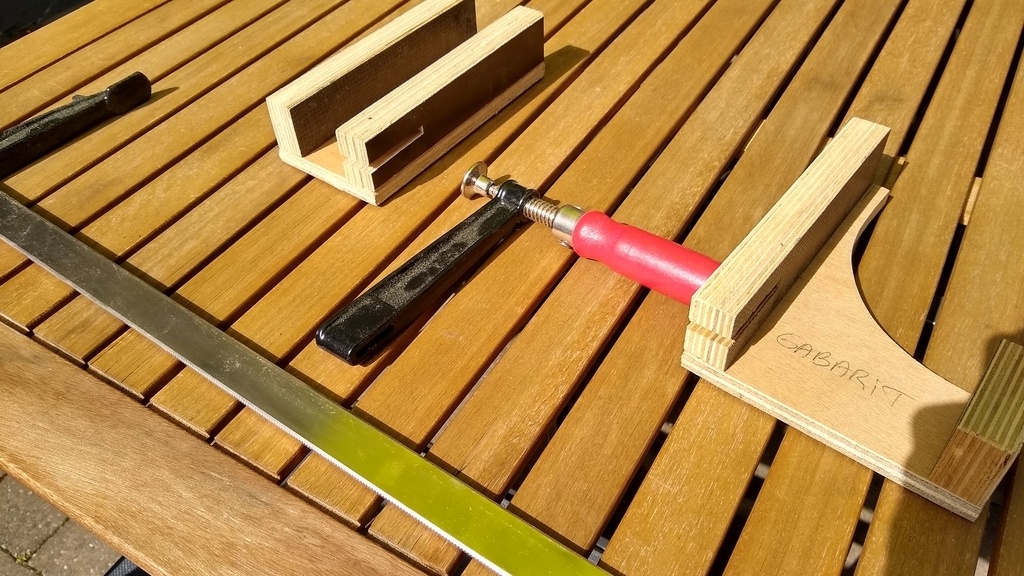

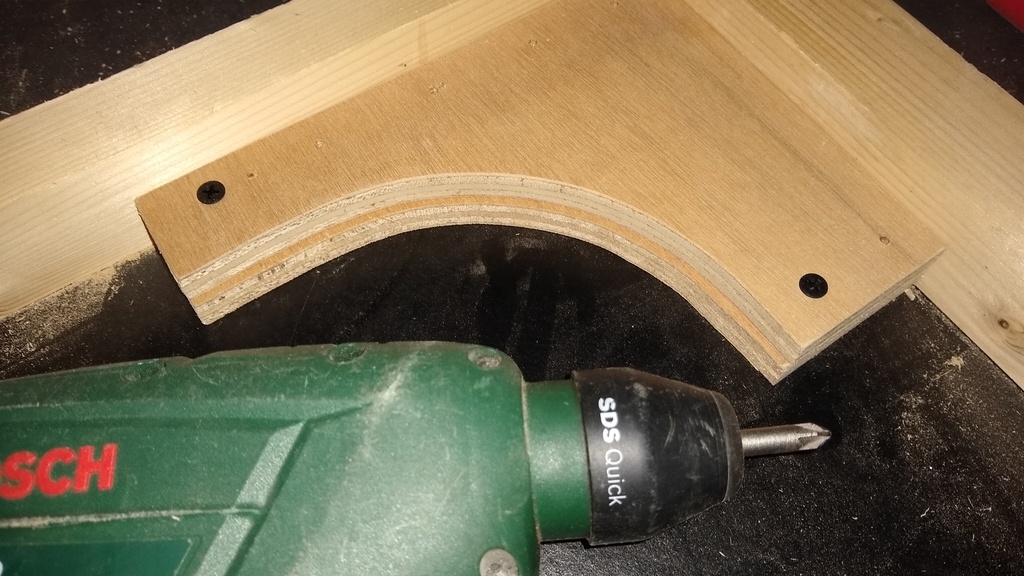

J'ai décidé de me faire un gabarit, mis en forme à la scie sauteuse et poncé à la main. J'ai fait les trous 3.2mm qui pourront servir de référence pour toutes les pièces de cp12.

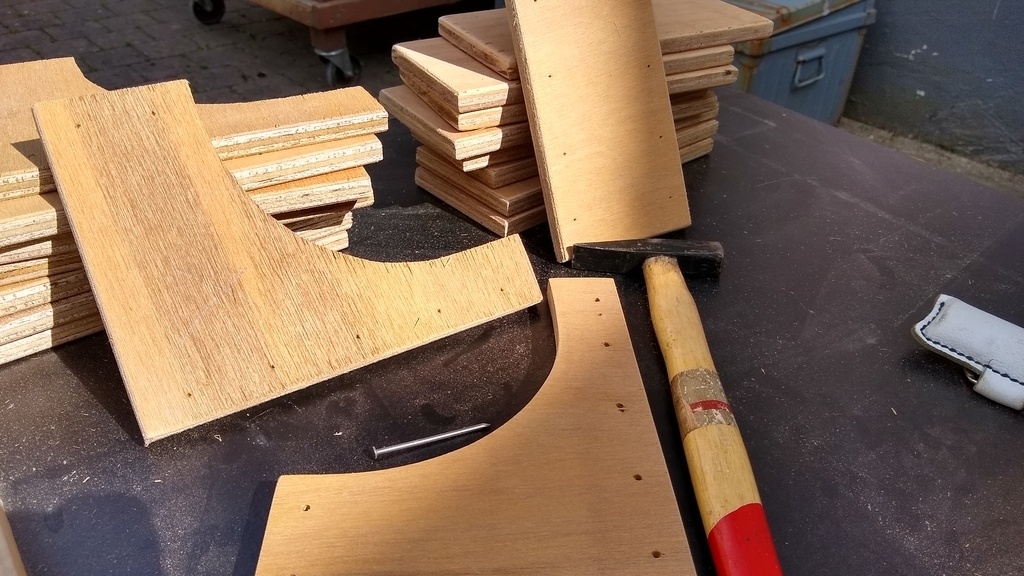

Je découpe les autres pièces grossièrement à la scie sauteuse, mais au plus près du tracé. Il suffira ensuite s'assembler le gabarit avec 2 vis et la pièce à usiner, j'utilise une fraise droite à affleurer.

Publié Mis à jour

Partager

Marquage des pièces

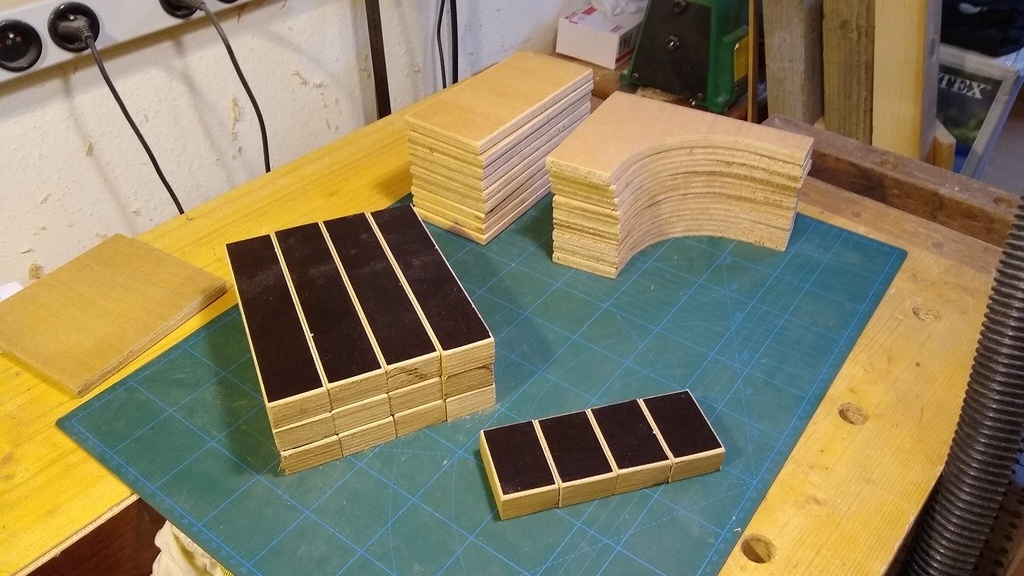

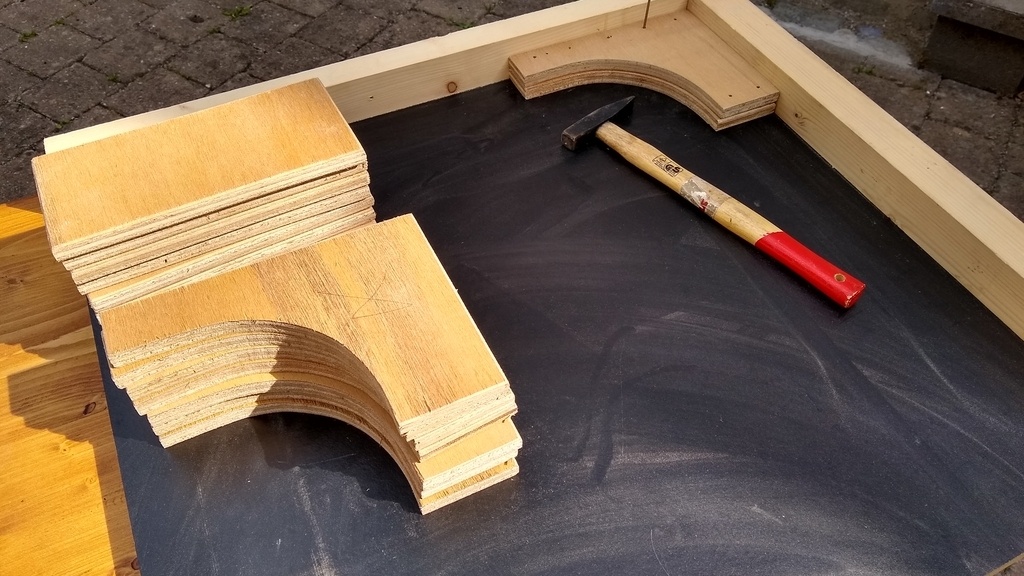

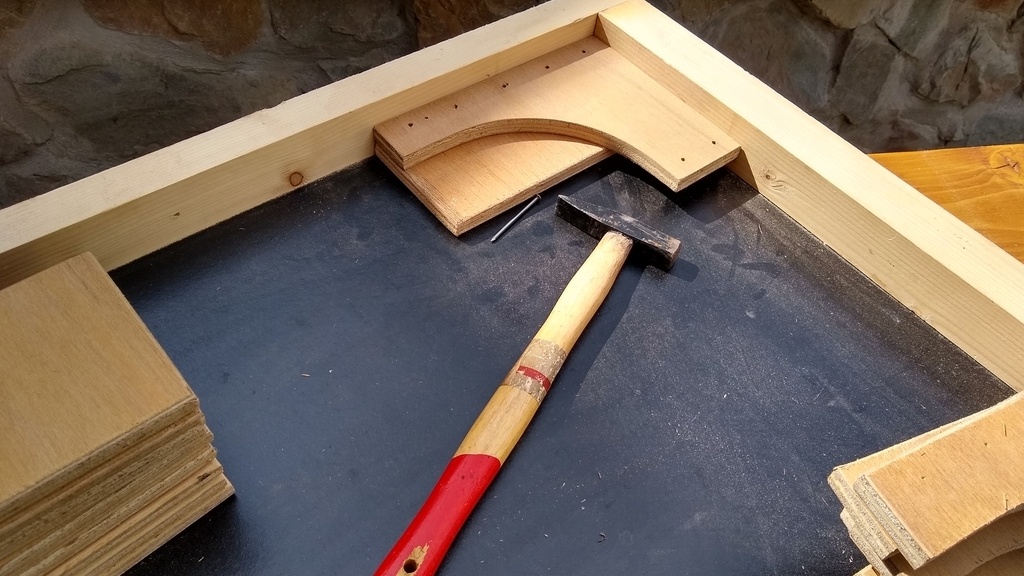

Je marque toutes les pièces cp12 avec le gabarit, un clou et un marteau

Publié

Partager

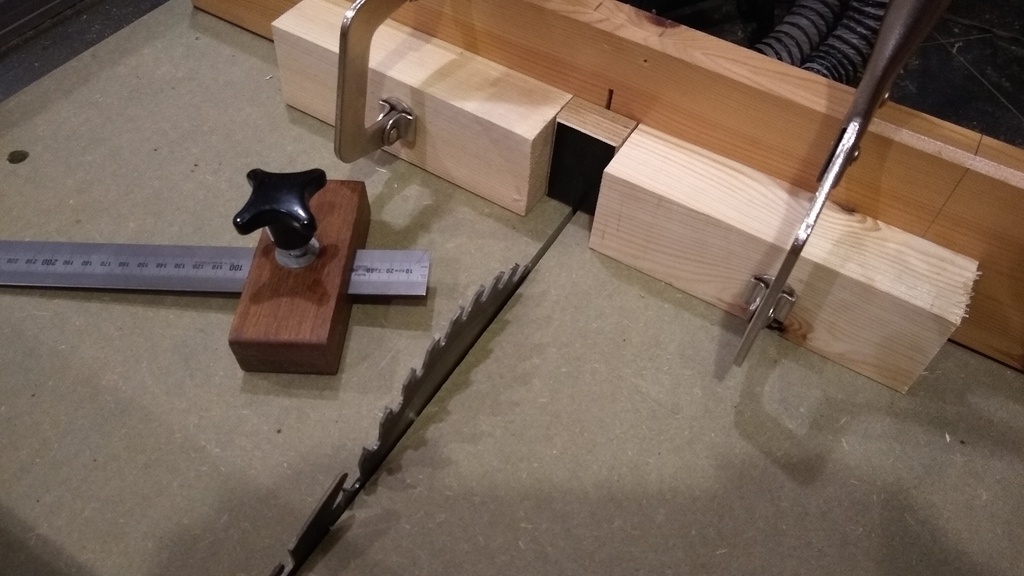

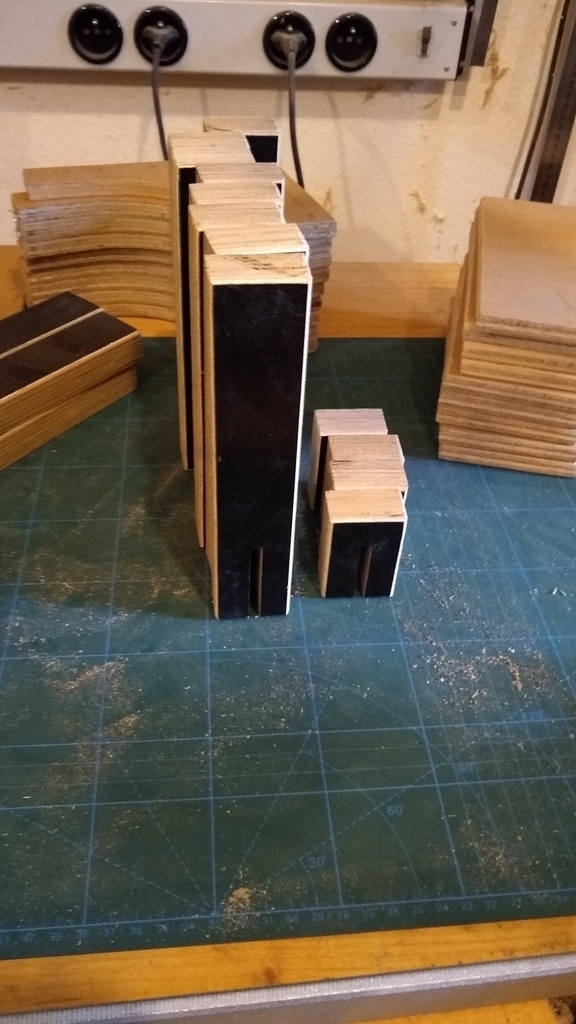

Rainures pour passage de rail

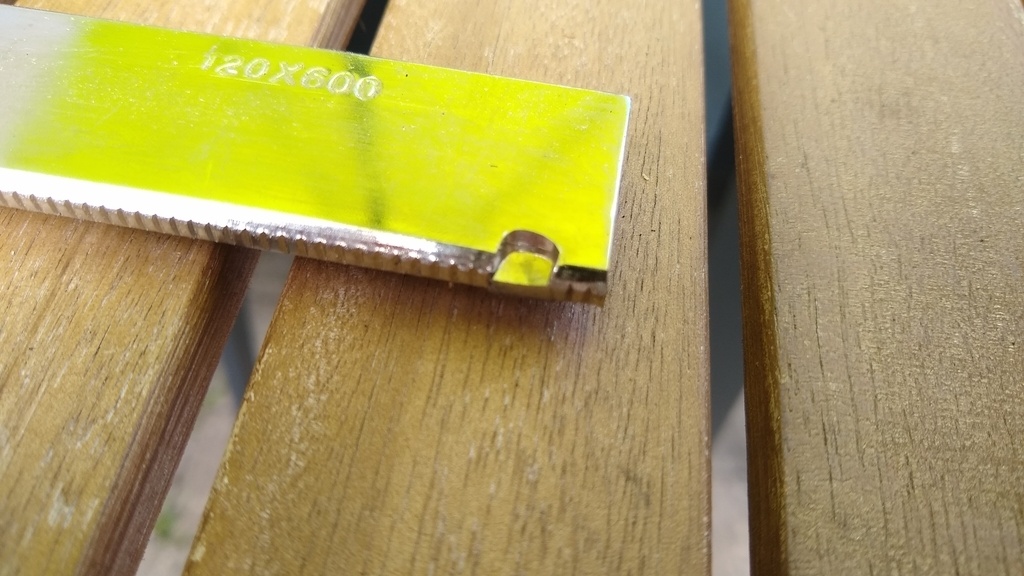

J'ai fait les rainures au traineau de coupes et j'ai limé le top du rail pour désolidariser le coulisseau du corps.

Publié

Partager

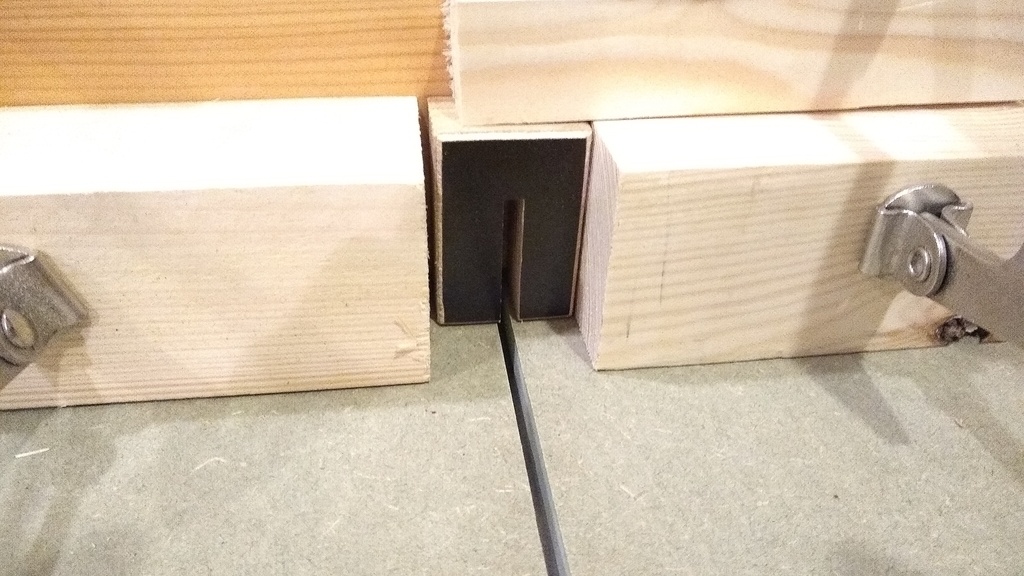

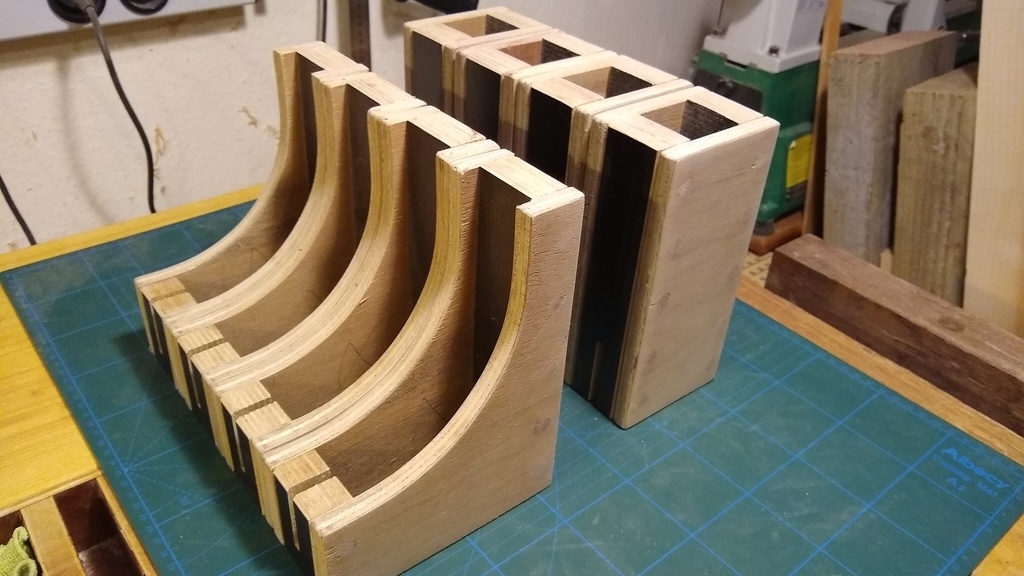

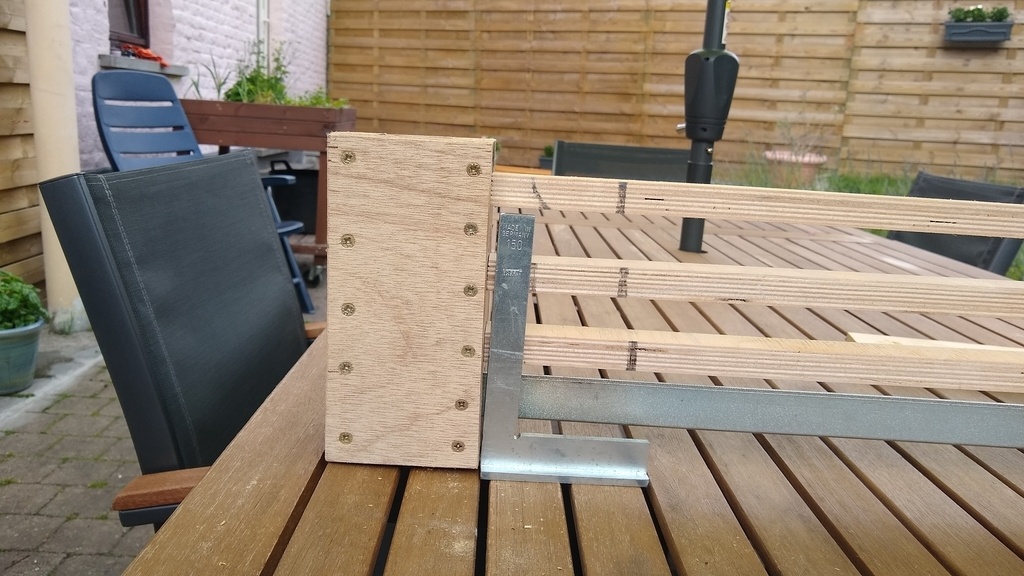

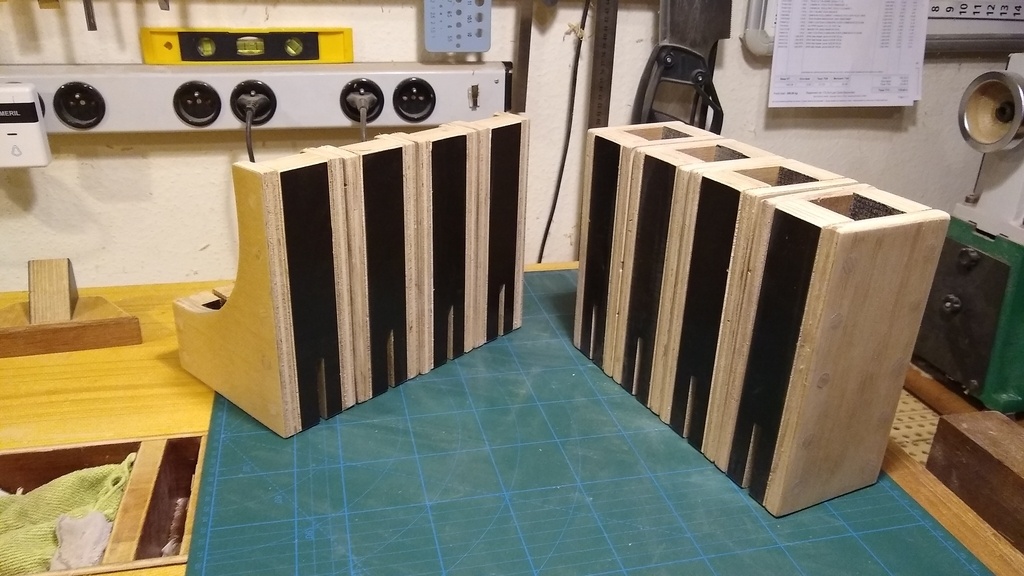

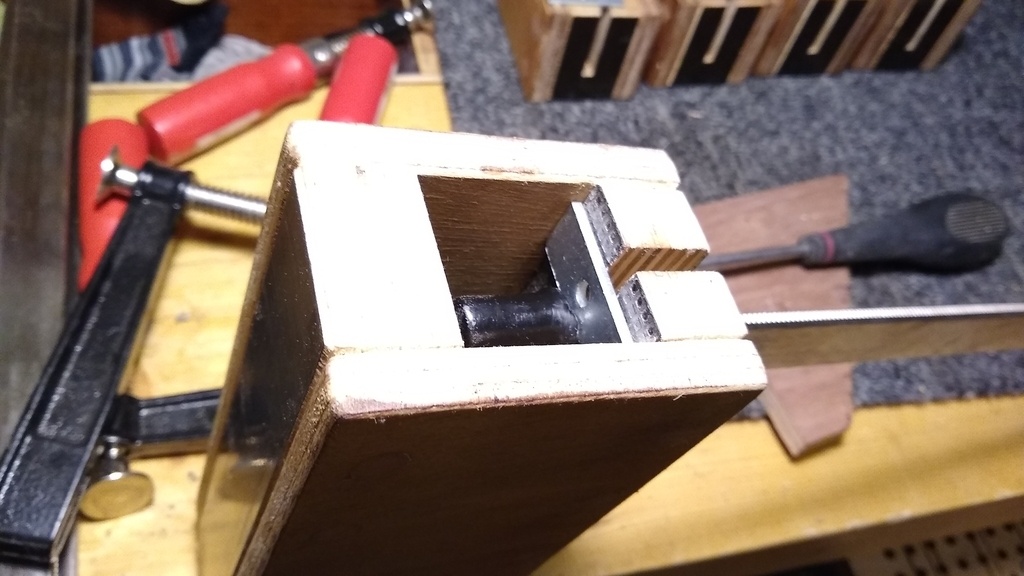

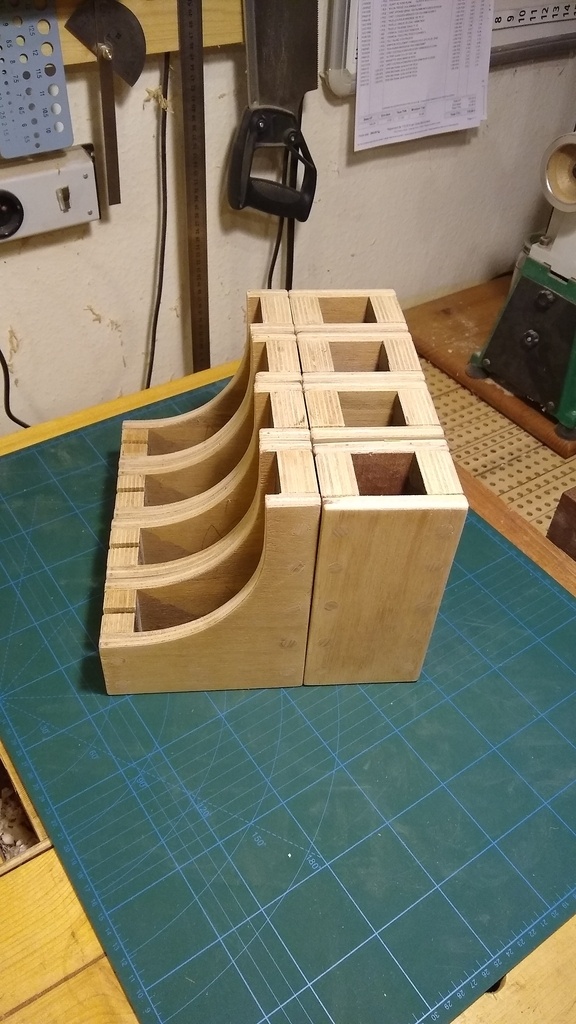

Montage à blanc et vue intérieure

Ici vue intérieure pour imaginer ce qui se passe, comme ceux-ci seront destinés à être permanent, je me demande si je devrais fixer le valet/mors fixe ??? Je ne suis pas certain que cela change qlq chose !?!?

Publié

Partager

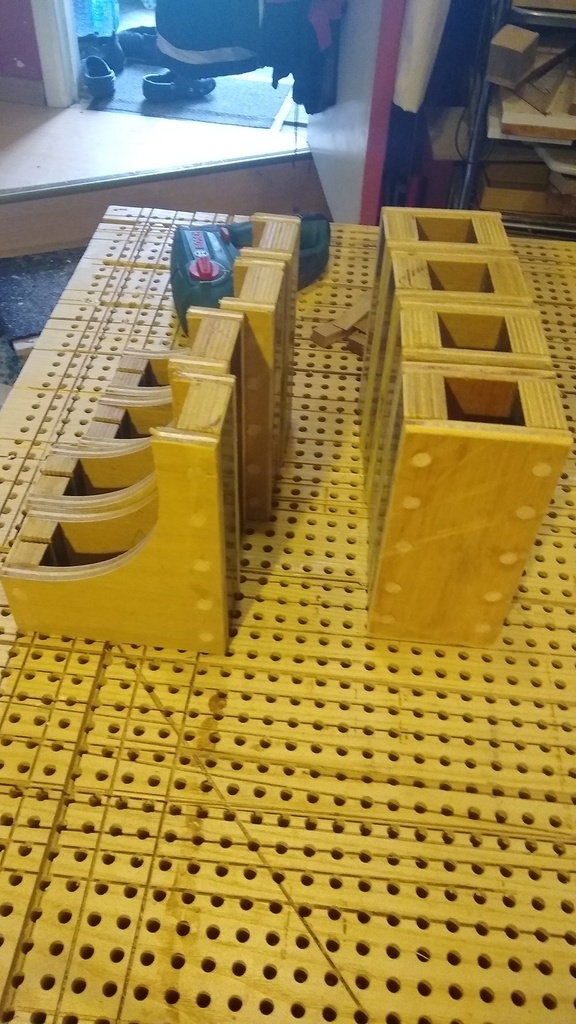

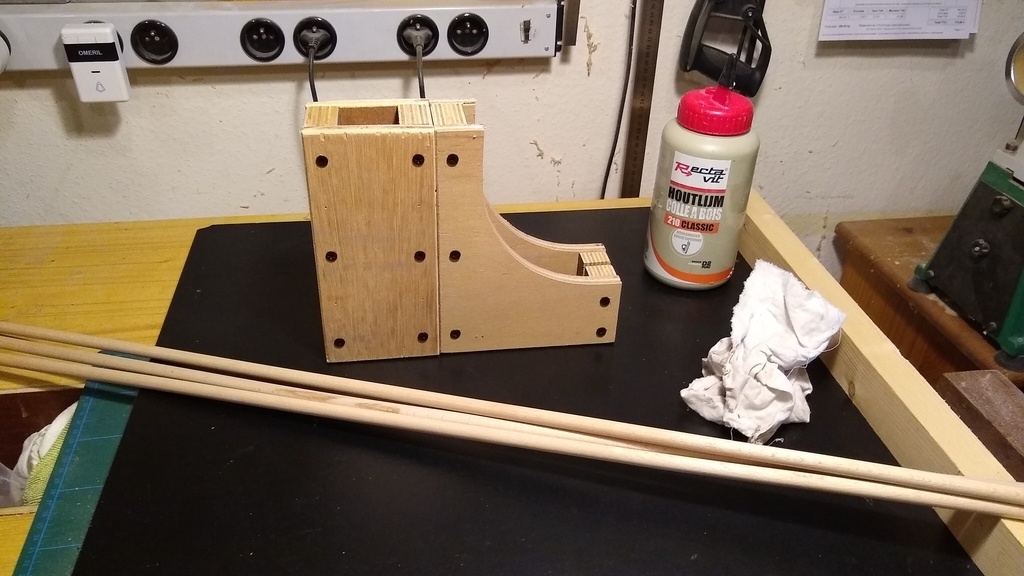

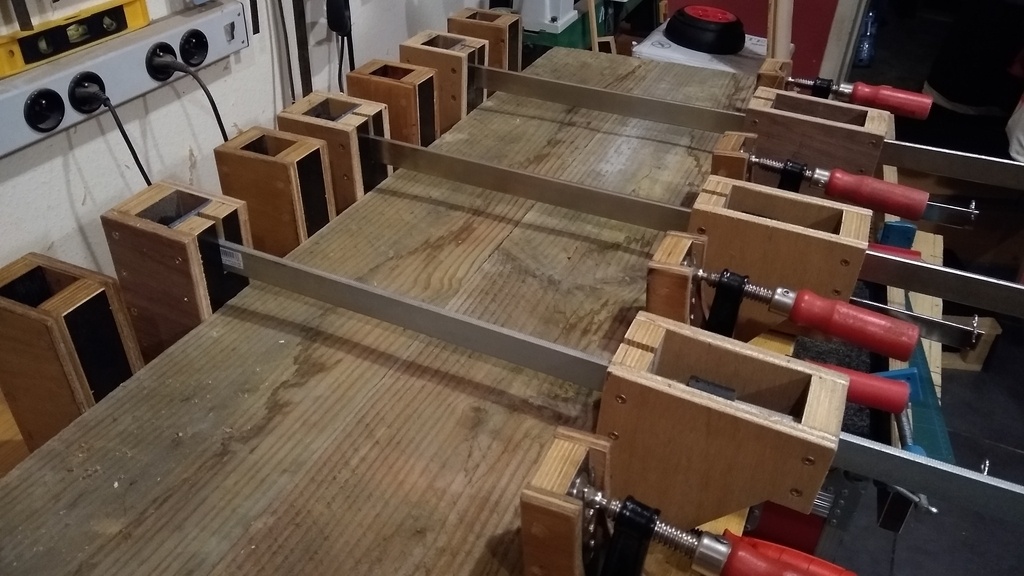

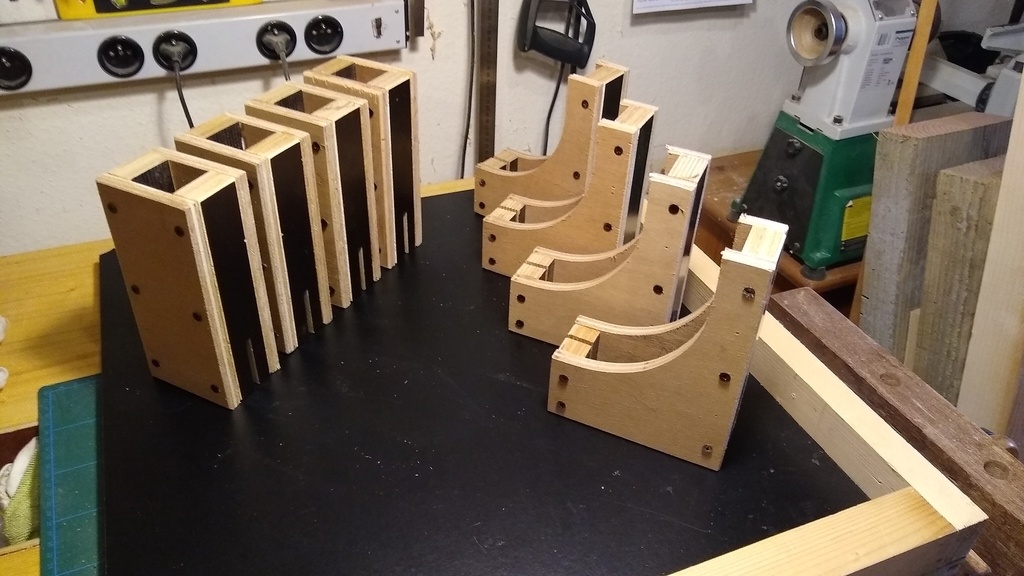

1er collage

Ici, je vais jouer la sécurité et coller en 2 étapes. La première consiste à coller tous les éléments, mais vissés. Une fois la colle sèche, +/- 2h, j'enlèverrai les vis et à la place viendront se loger des chevilles à bois 10mm (à mon avis purement esthétique, car les vissés m'ont l'air tout aussi solides).

Publié Mis à jour

Partager

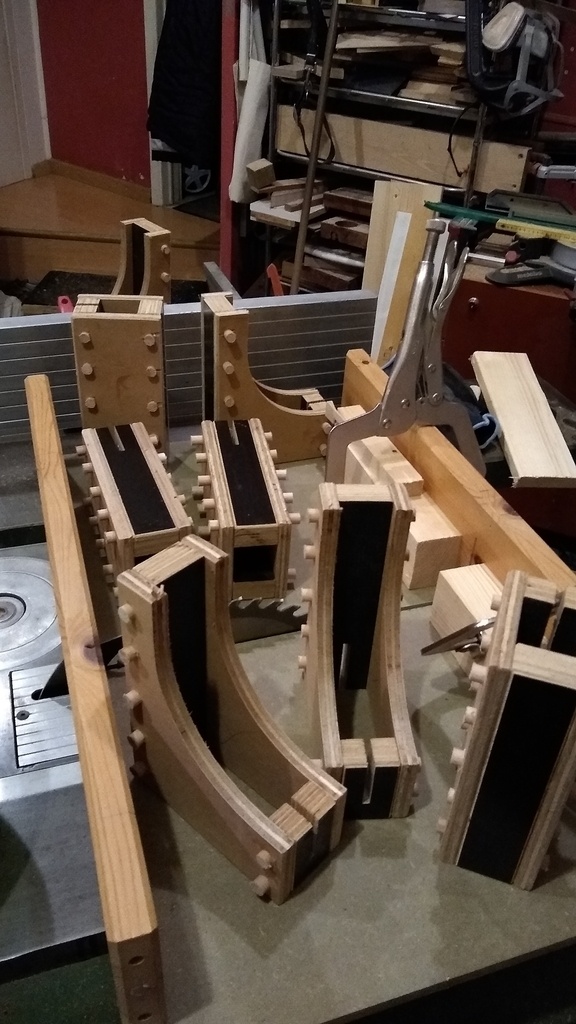

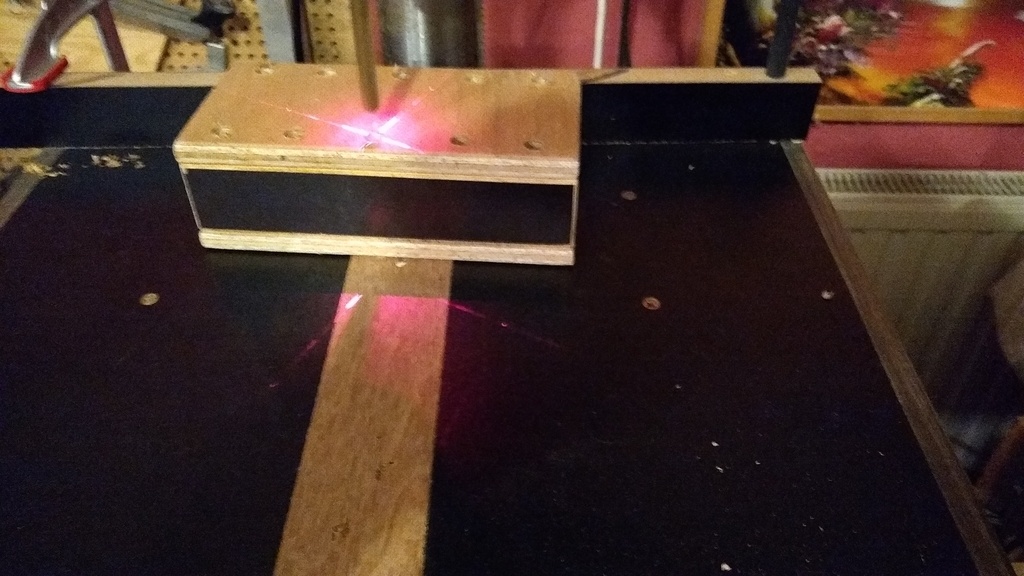

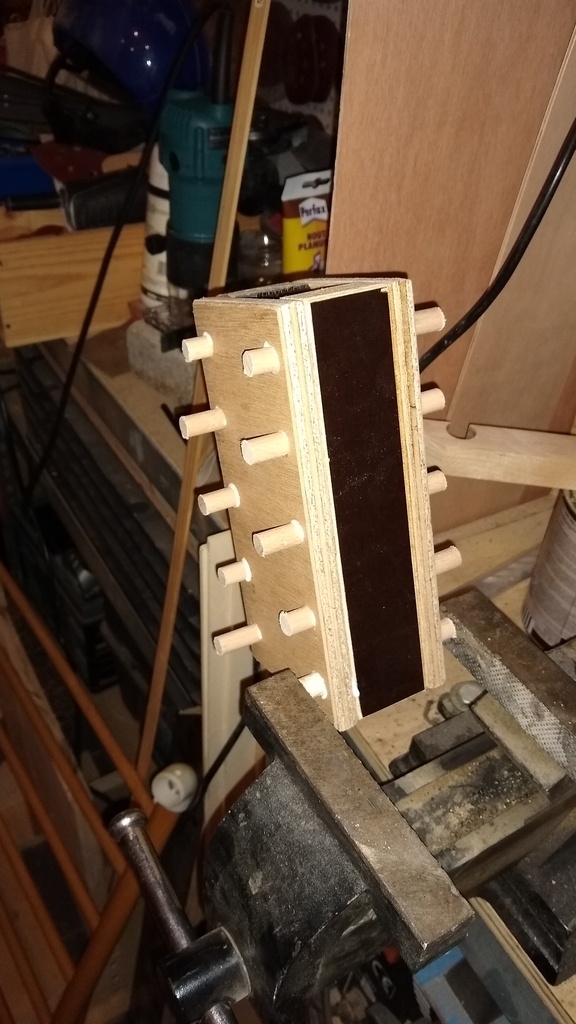

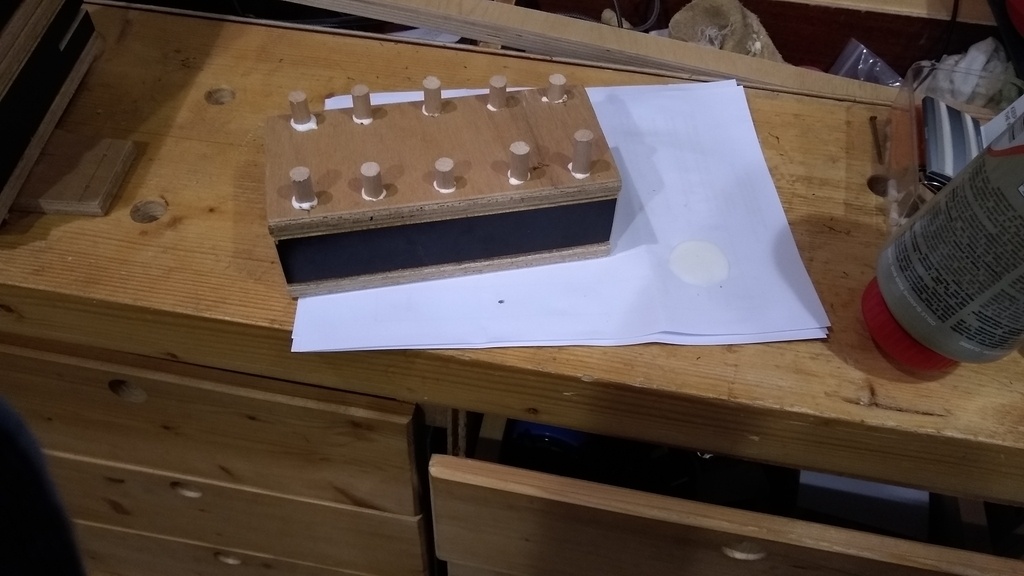

Collage phase 2, les chevilles

Probablement la partie la plus longue et répétitive.
Après avoir retiré les vis, passage à la perceuse à colonne, mèche de 10.

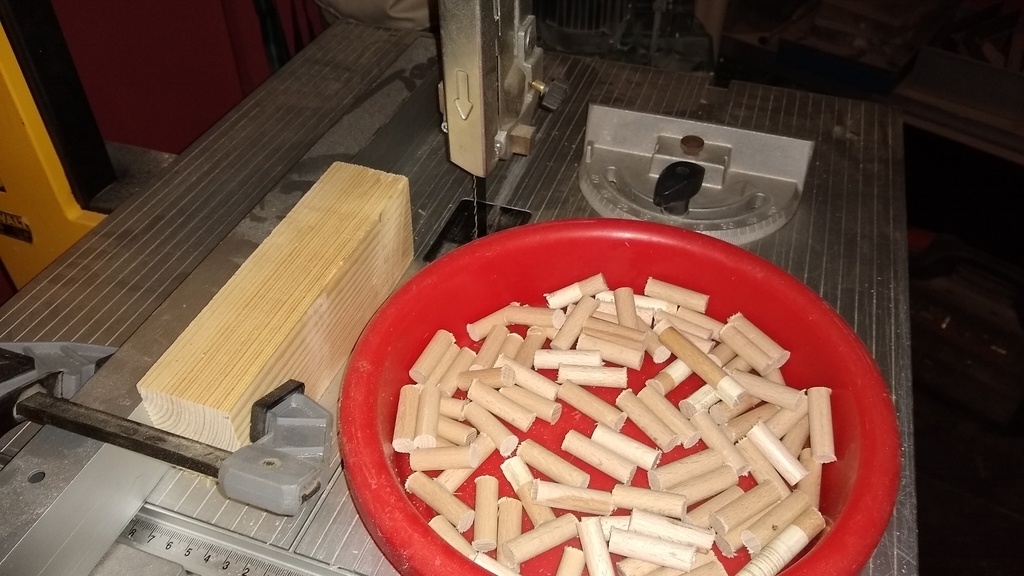

J'ai découpé les chevilles à la scie à ruban, 136 chevilles au total !
A refaire, je ferais vissé.

Publié

Partager

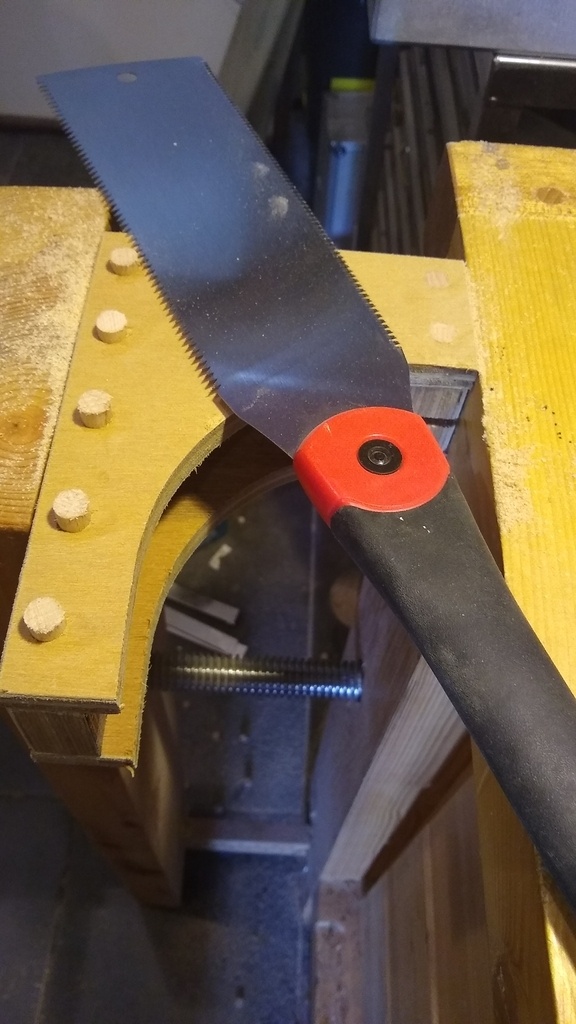

Ponçage à la main, grain 180

J'arrive tout doucement à la fin du projet. J'ai arasé les chevilles débordantes. Un petit coup de ponçage à la main en grain 180.

Publié

Partager

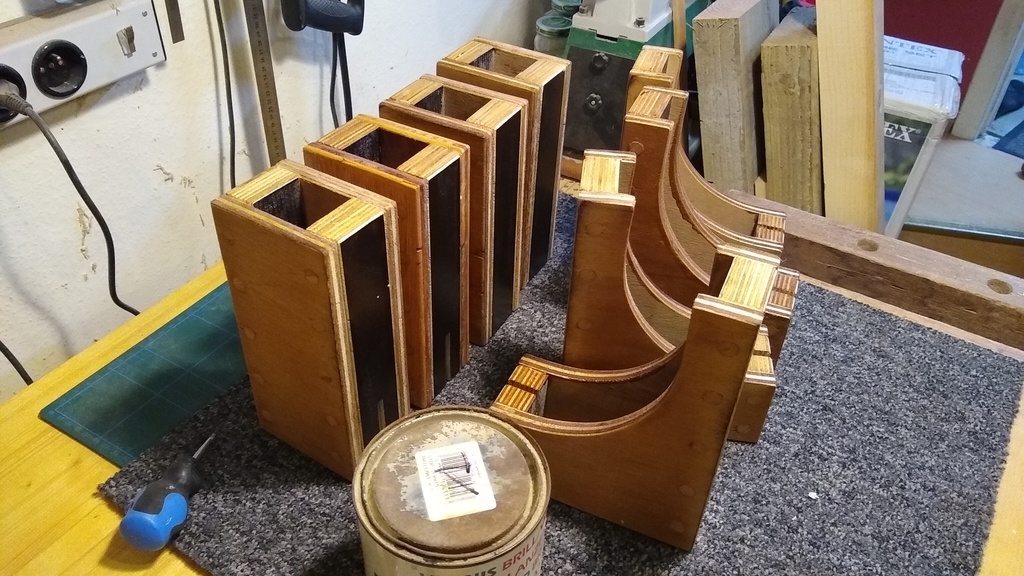

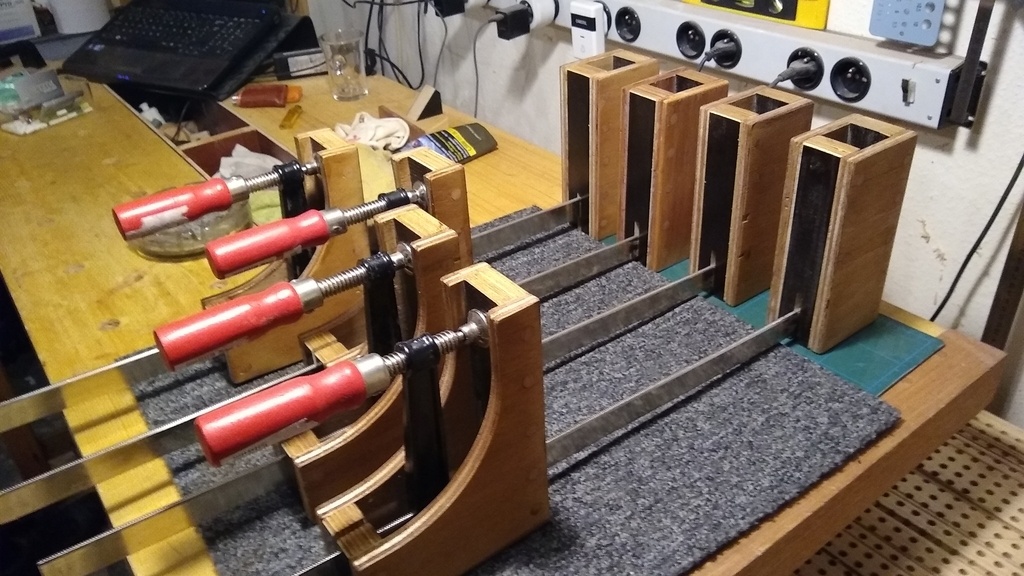

Vernis

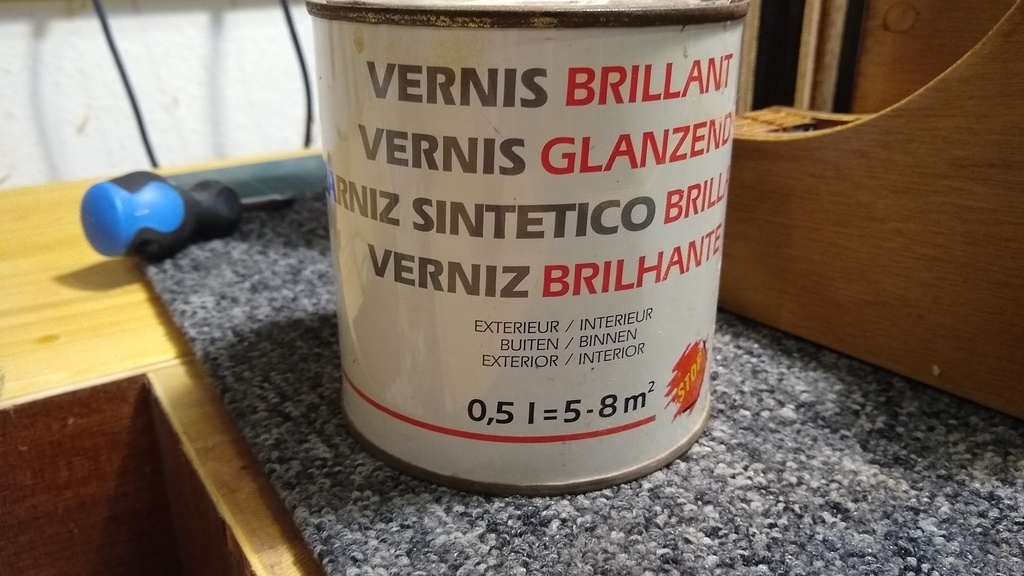

Je ne pensais pas vernir, mais j'ai un vieux pot qui traîne et que je n'utilise jamais, alors pourquoi pas! C'est un vernis brillant int/ext low cost (ça doit être pour ça!!!).

Publié Mis à jour

Partager

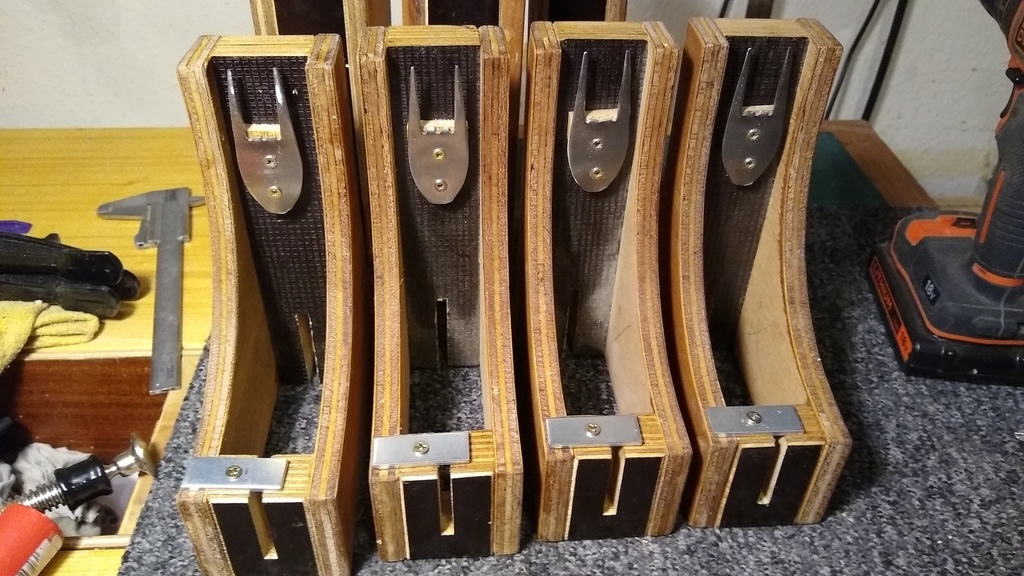

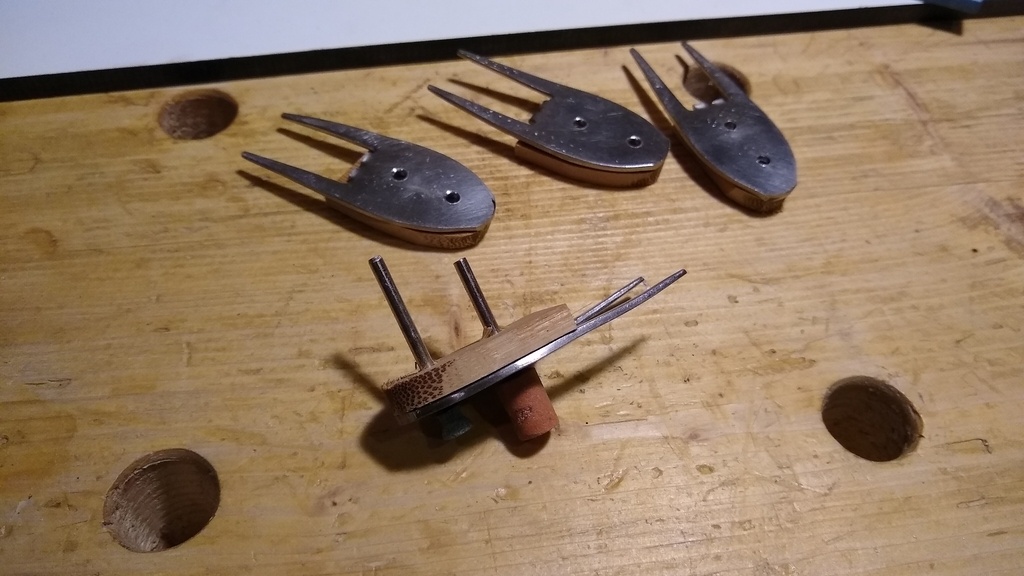

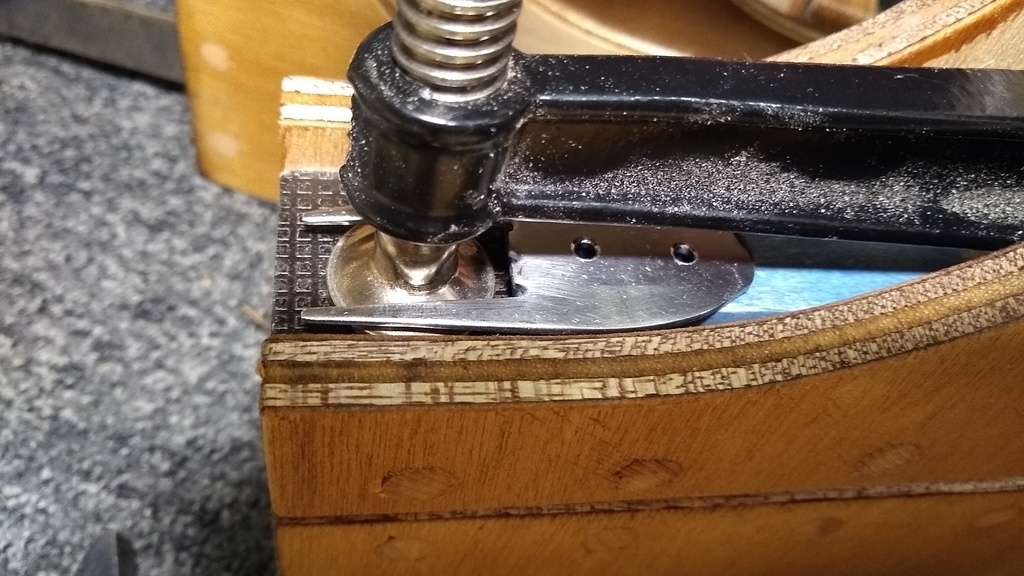

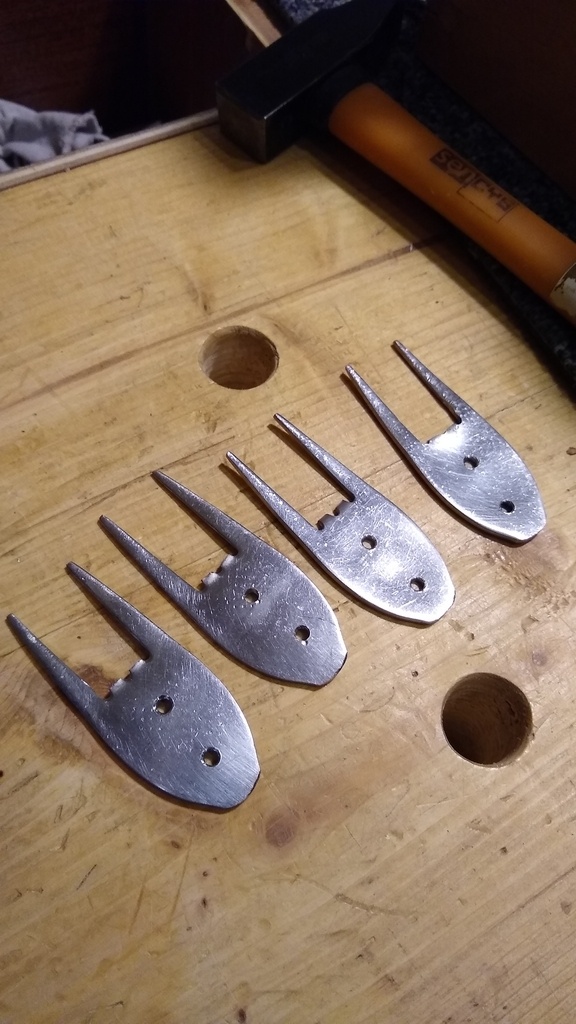

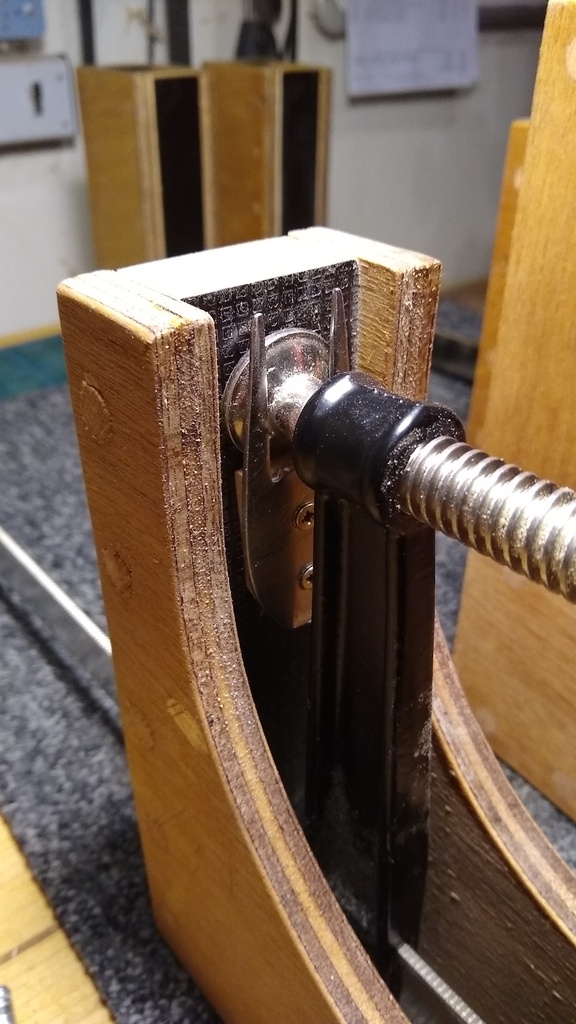

Supports "Batman" pour maintenir les rotules

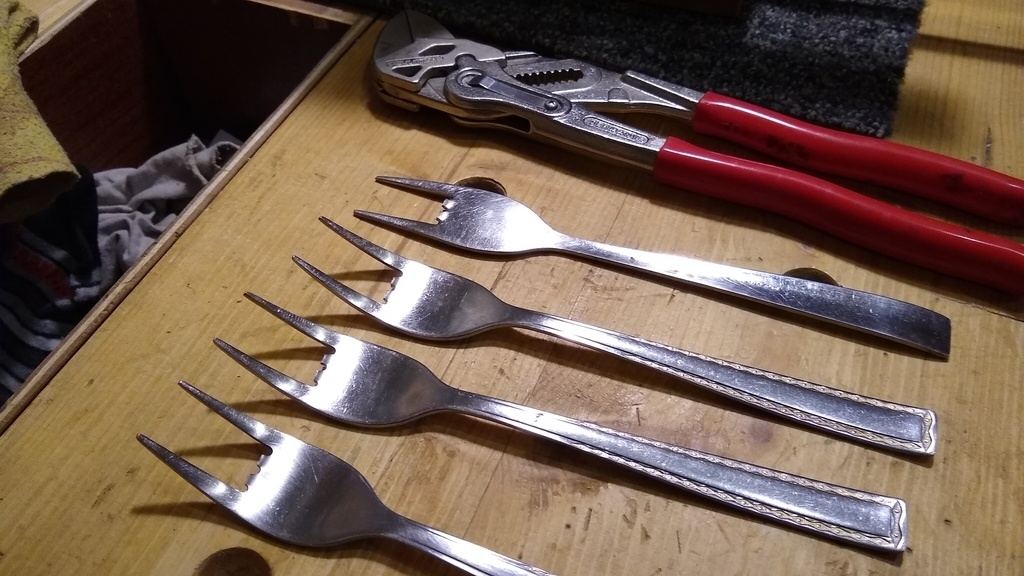

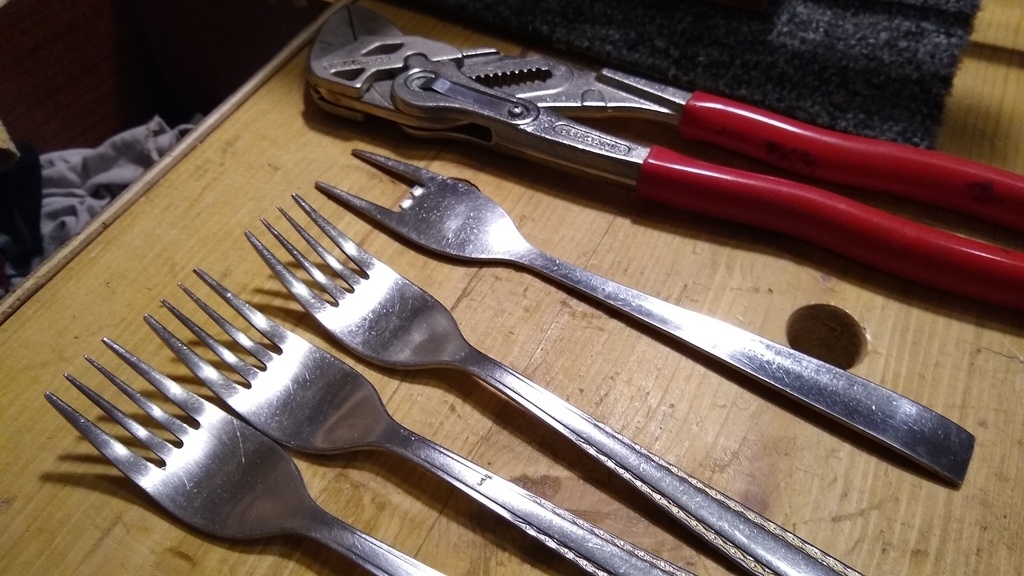

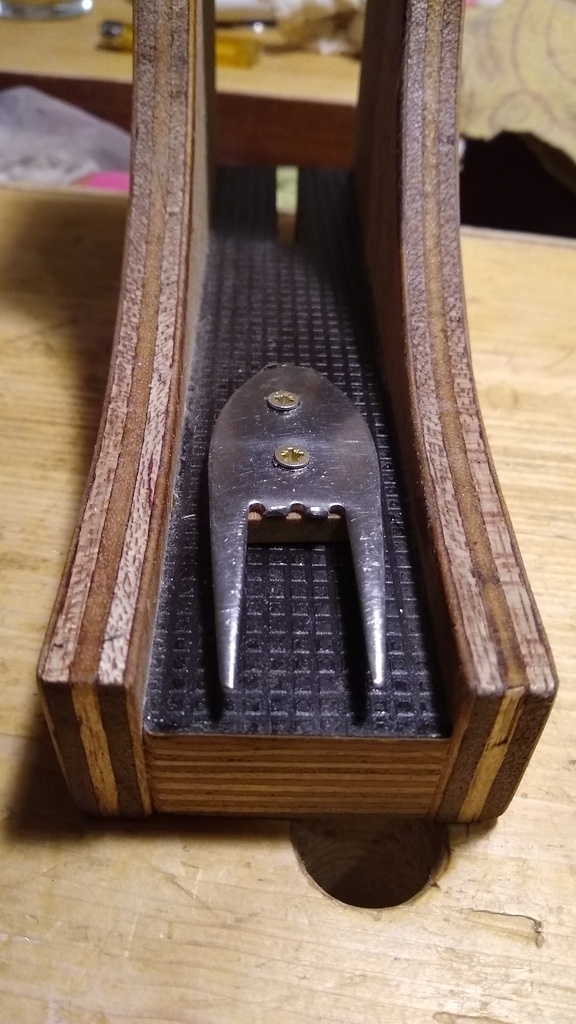

En cherchant un système pour maintenir la rotule en place, Je suis tombé sur un stock de couverts dépareillés et me suis dit pourquoi pas !?

Publié Mis à jour

Partager

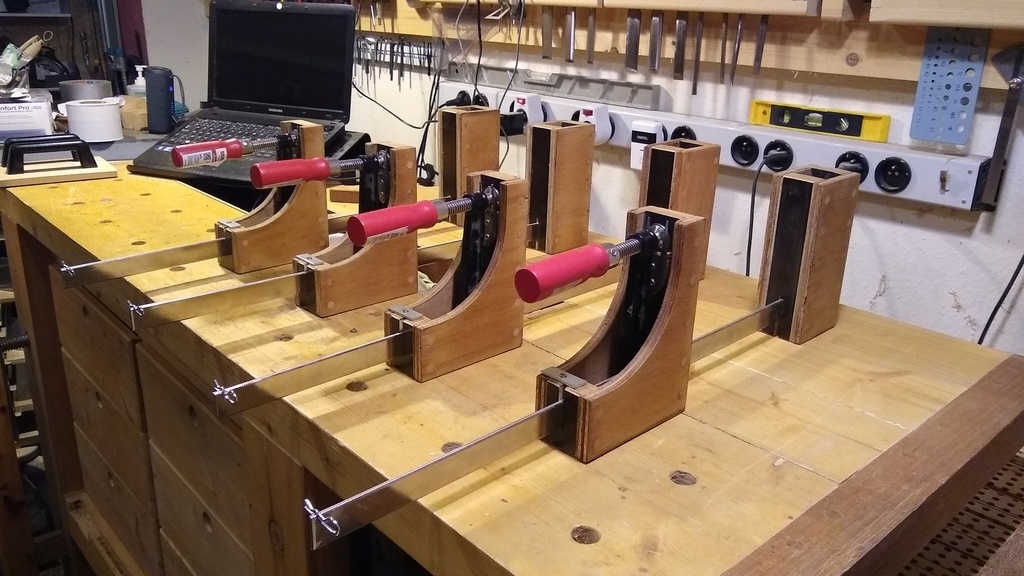

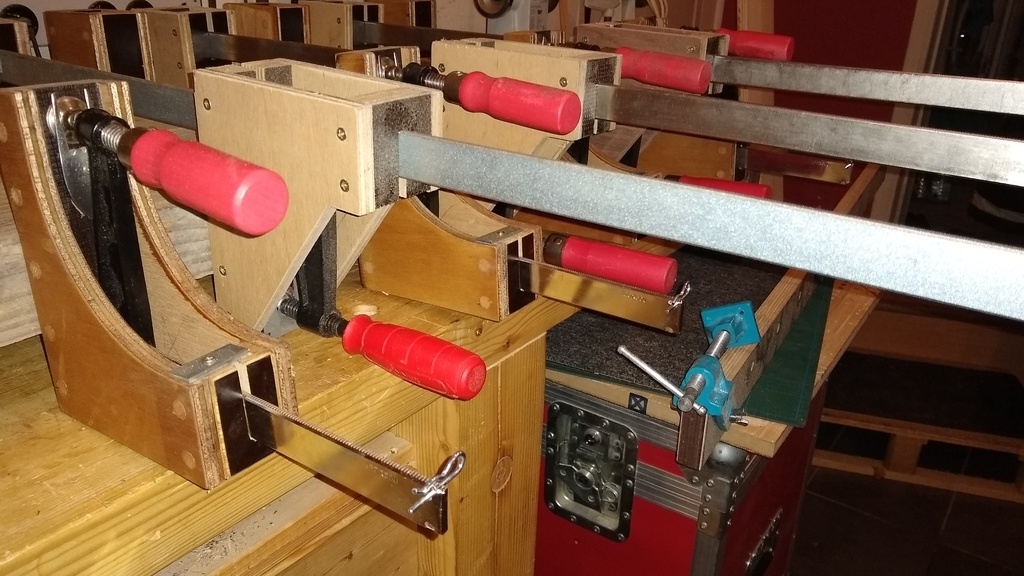

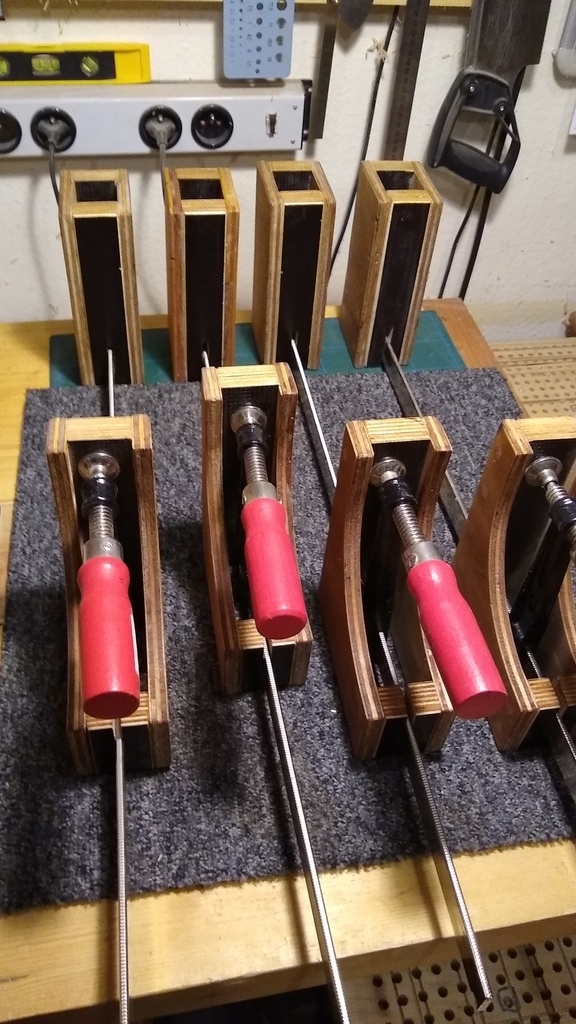

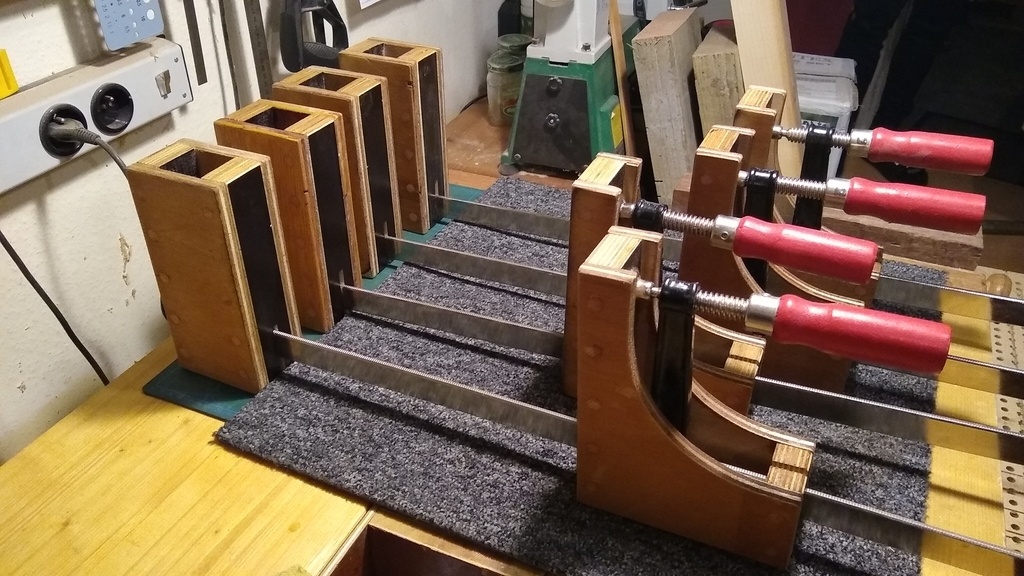

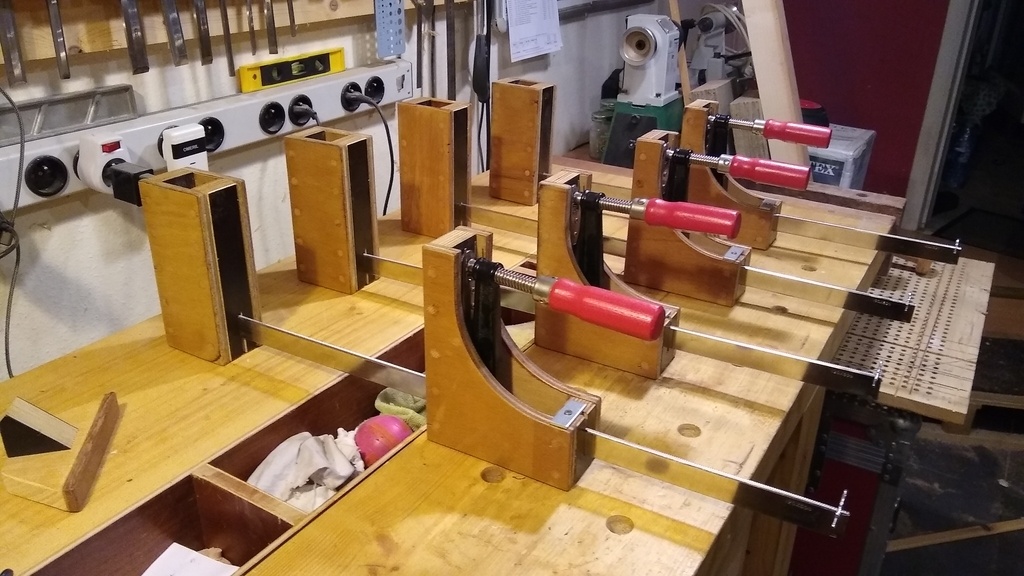

Assemblage final

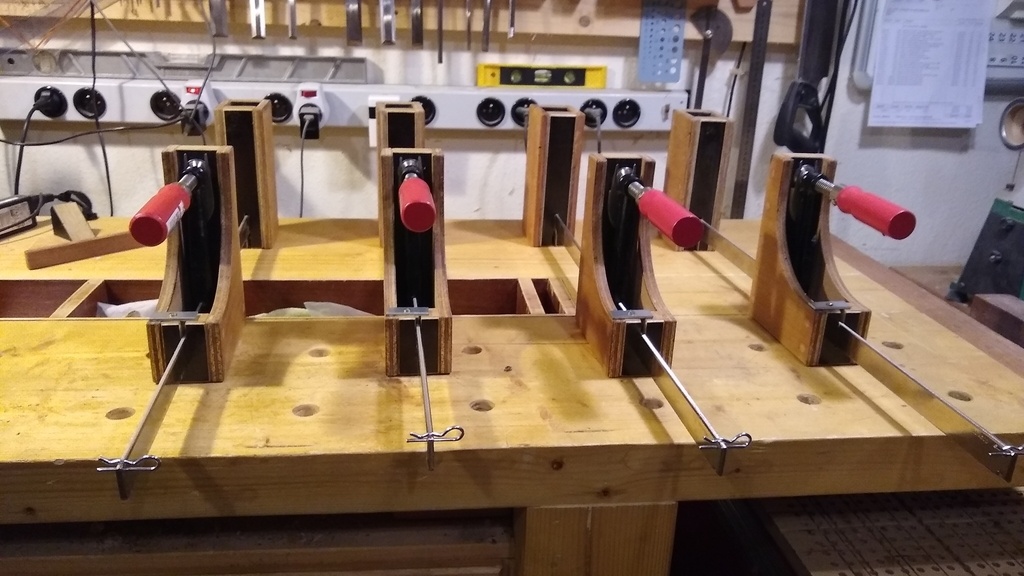

Il ne reste plus qu'à attendre que le vernis sèche et commencer les tests...

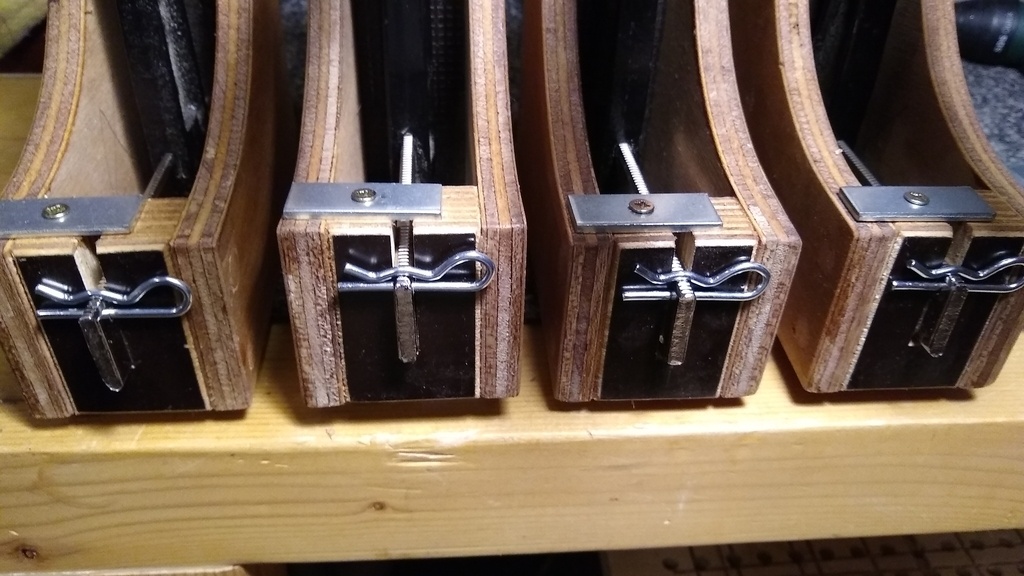

Par rapport aux premiers, j'ai fait plus simple en faisant un top à la goupille.

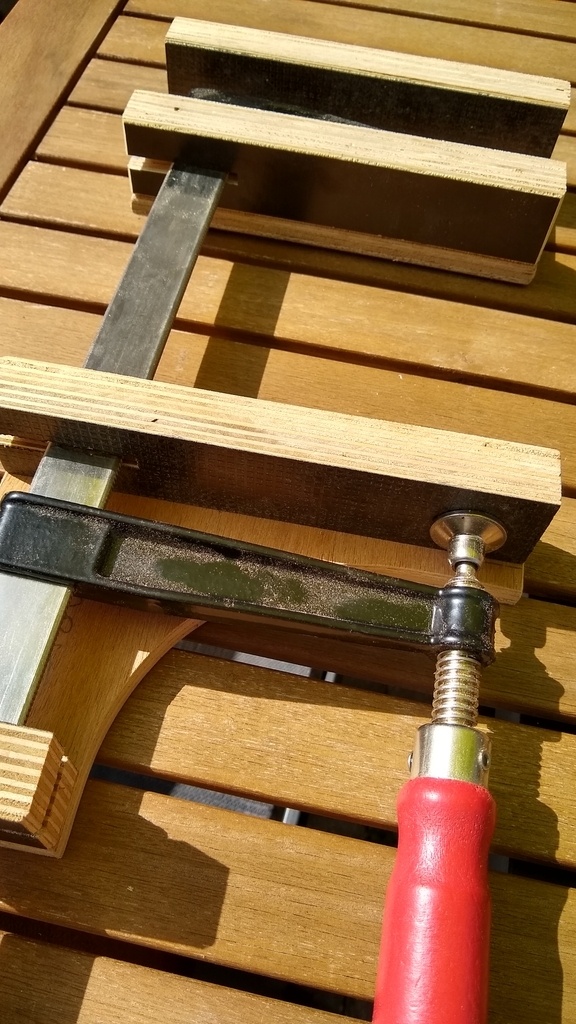

J'ai rajouté une plaquette pour maintenir le rail sortant du coulisseau.

Publié

Partager

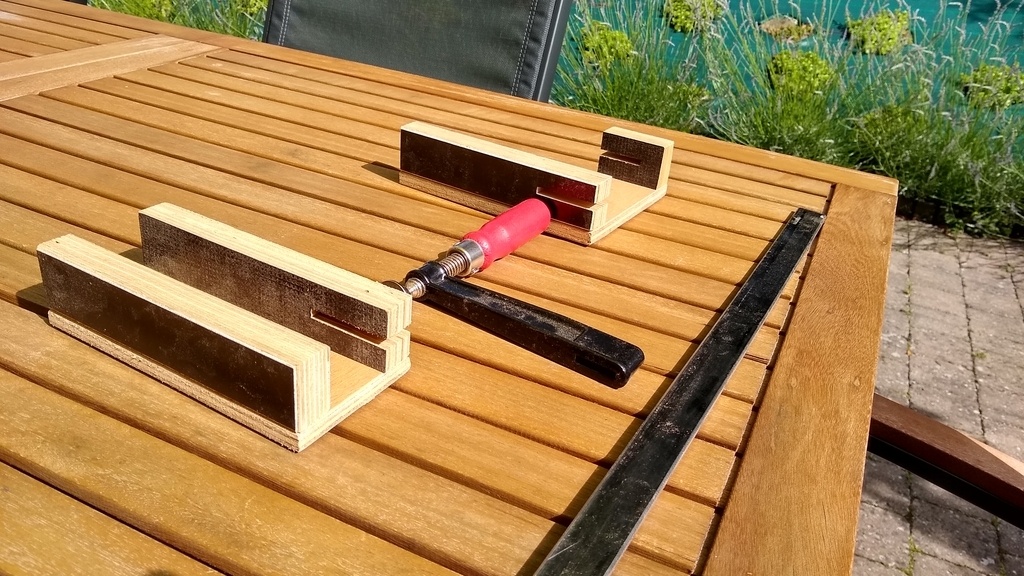

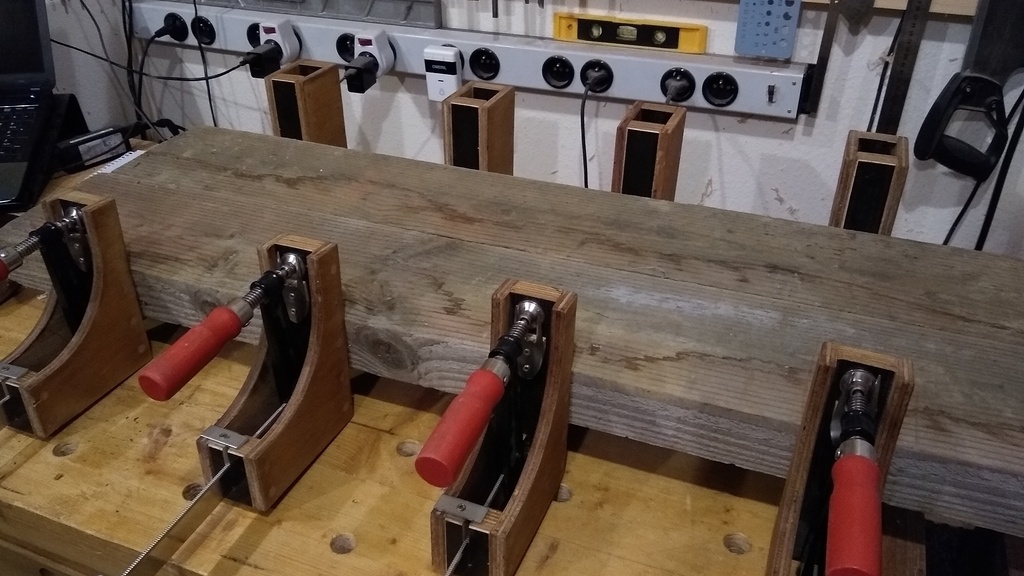

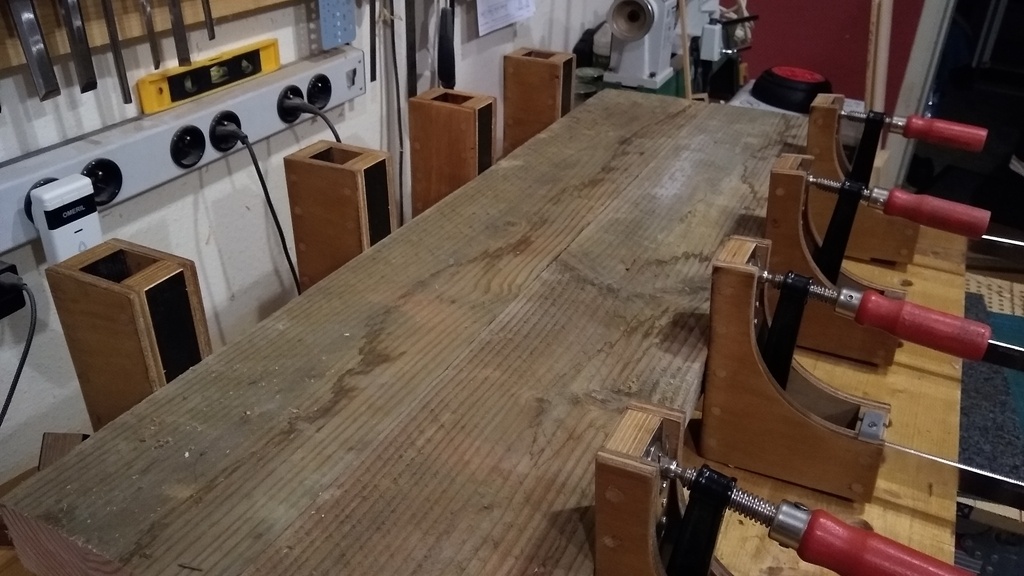

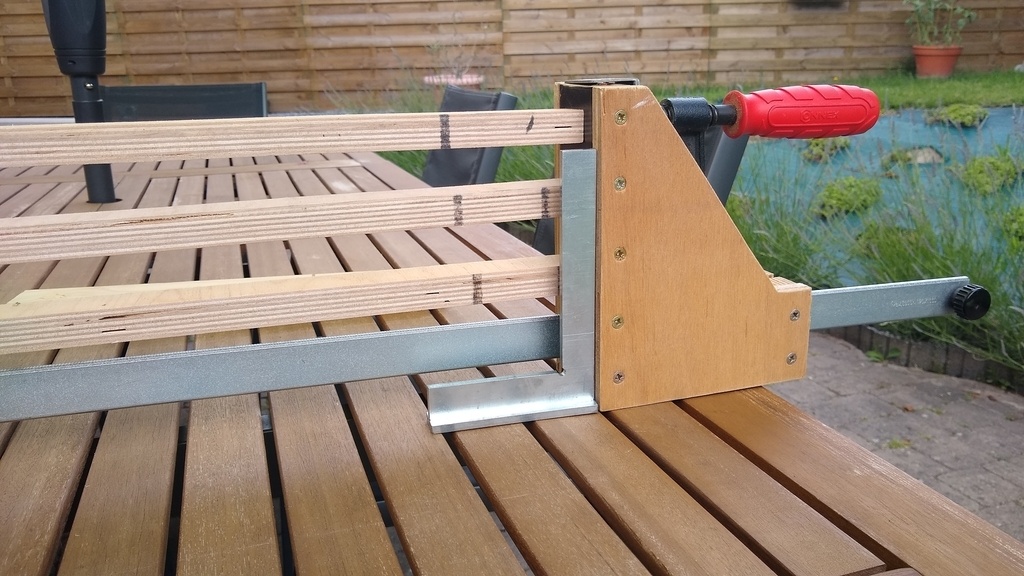

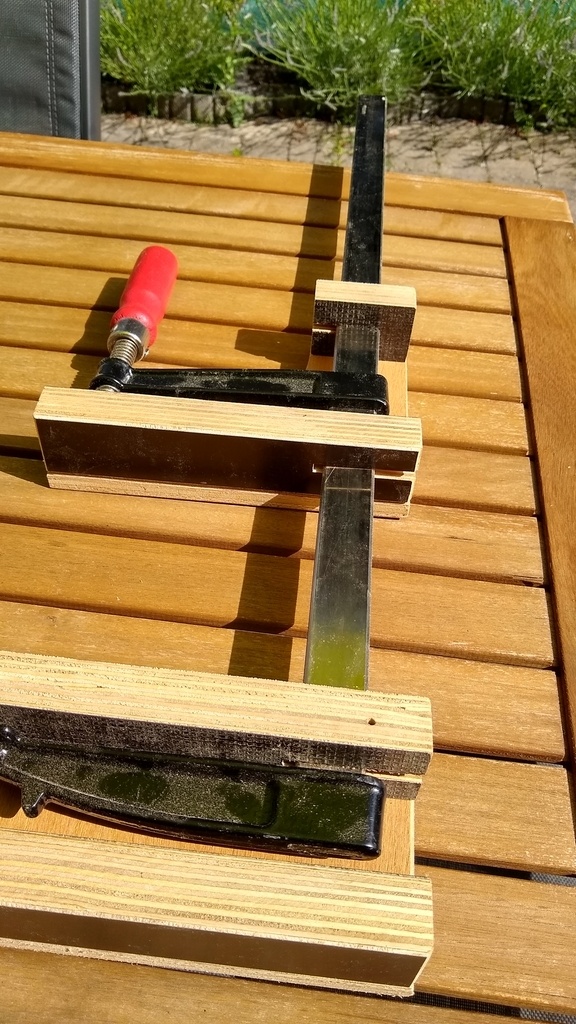

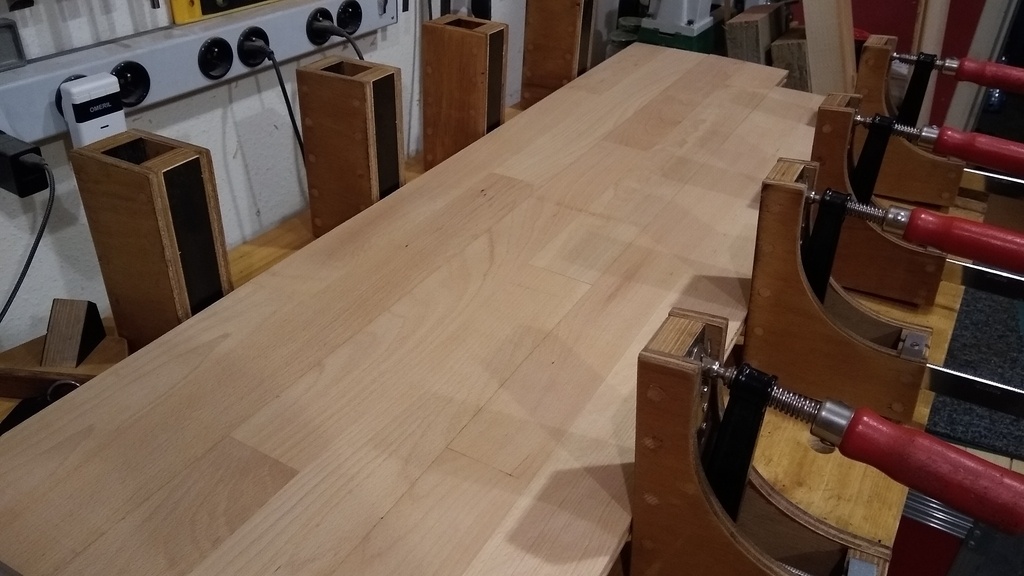

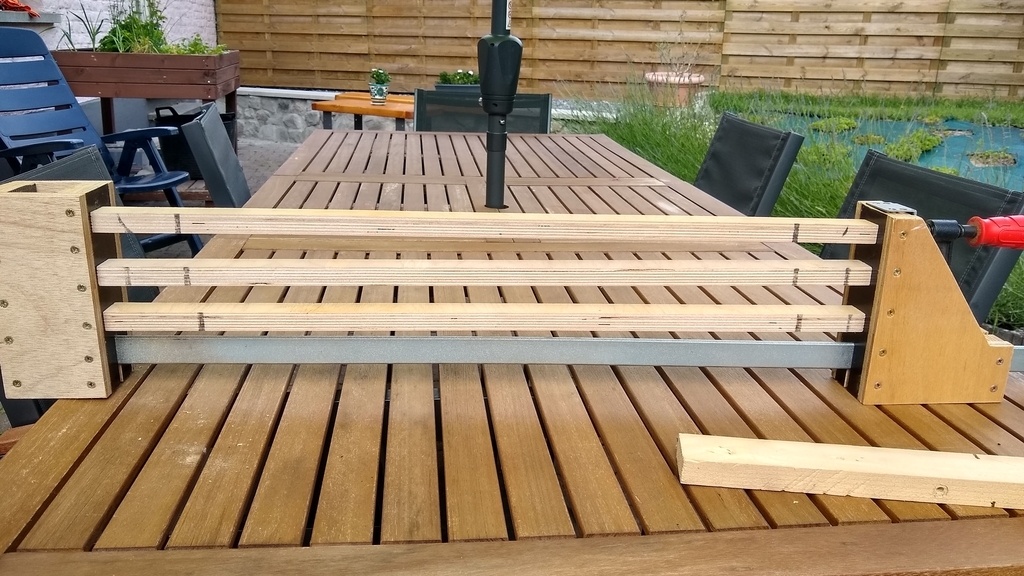

Tests

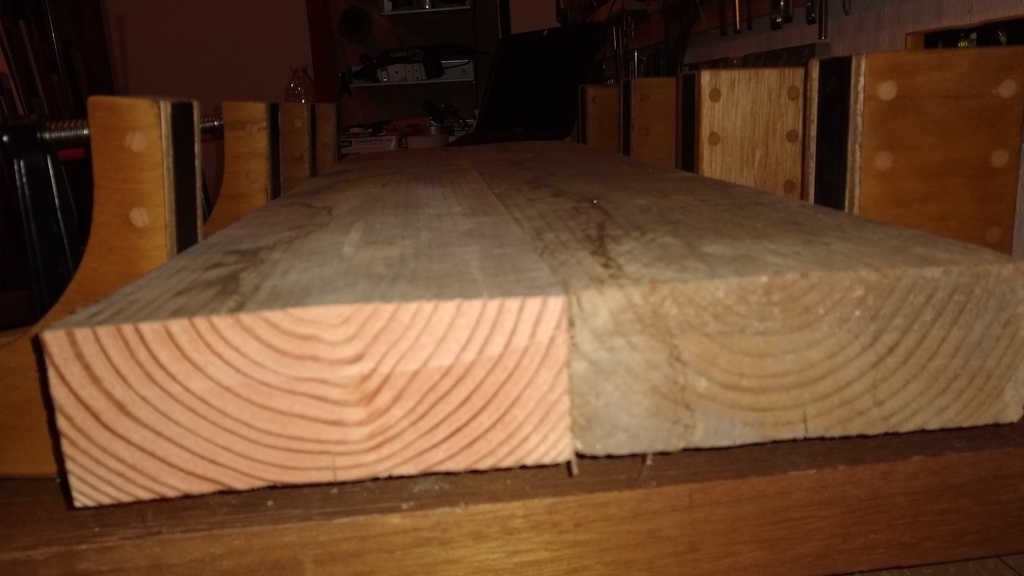

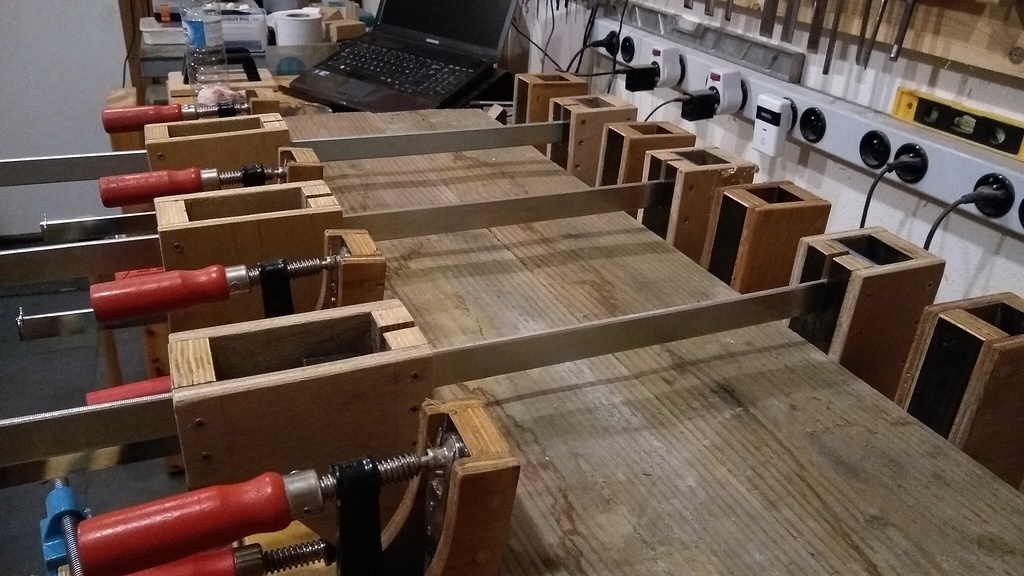

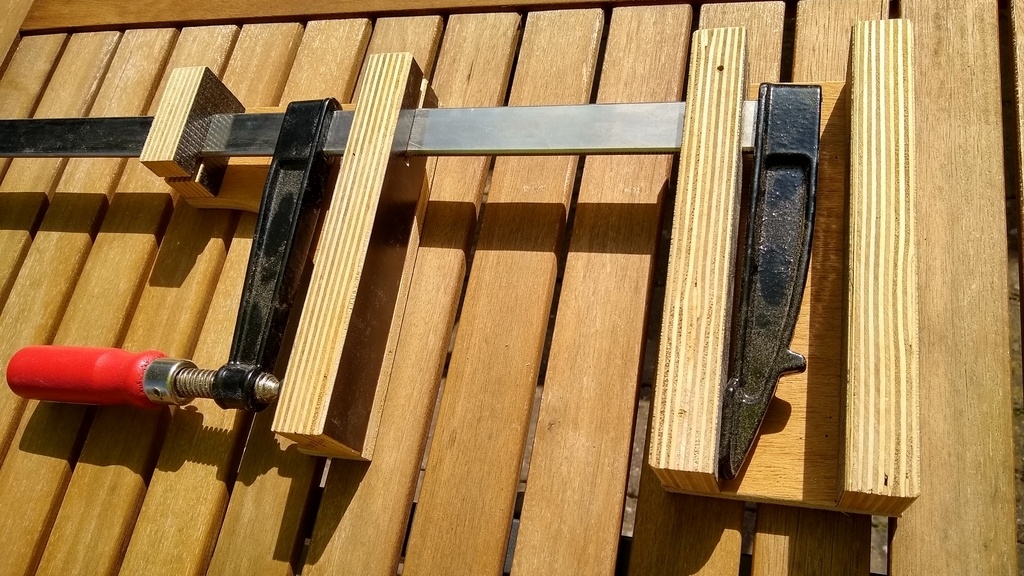

J'ai effectué plusieurs tests et conclusion mes premiers subissent moins de torsions, ceux que je viens de réaliser sont mieux pour des plus petits projets. Au plus costaud seront les serre-joints au plus ce système sera efficace !

Publié Mis à jour

  Ce pas à pas présente un projet en cours de réalisation.

Publications associées


Discussions

Vic66  a publié le pas à pas "Serre-joints convertis en dormants".
il y a 4 ans
Niouniou
( Modifié )

j'ai ptet regardé un peu vite, mais qu'est-ce qui te dit que tes mors vont rester parallèles ?

Vic66

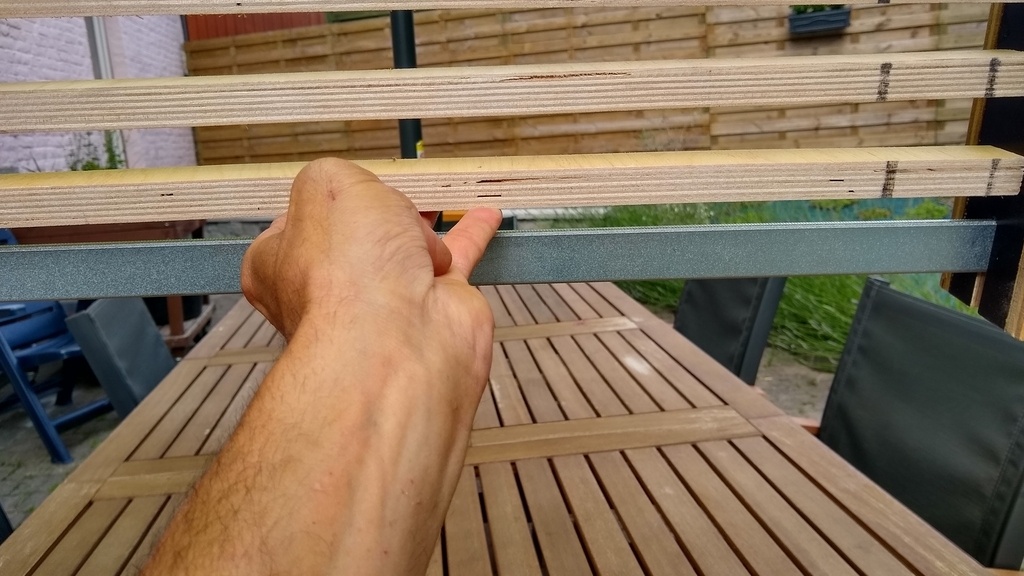

C'est une bonne question, j'espère que les photos parleront d'elles mêmes... J'ai fait un petit test avec 3 lattes...
