Vic66

Serre-joints dormants, les petits frères


Par rapport à la 1ere série, ceux-ci seront destinés à des plus petits projets. Je les trouve un petit peu moins efficaces que les premiers, pour de grosses sections de bois, les rails sont plus minces et la torsion au serrage est plus importante. Par contre, comme la première série, facilité de mise en œuvre, rangement debout.

Bon copeaux à toutes et tous,

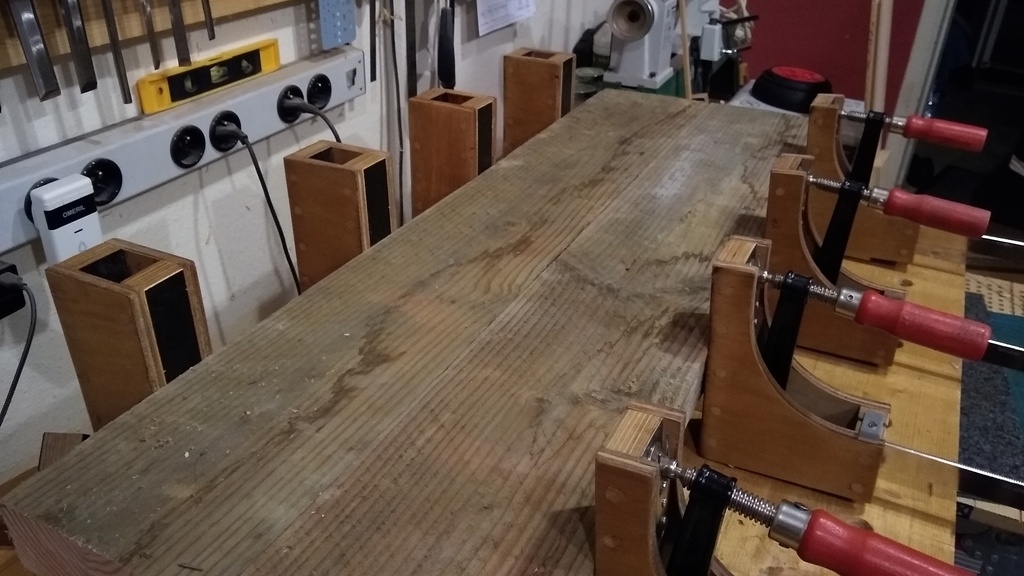

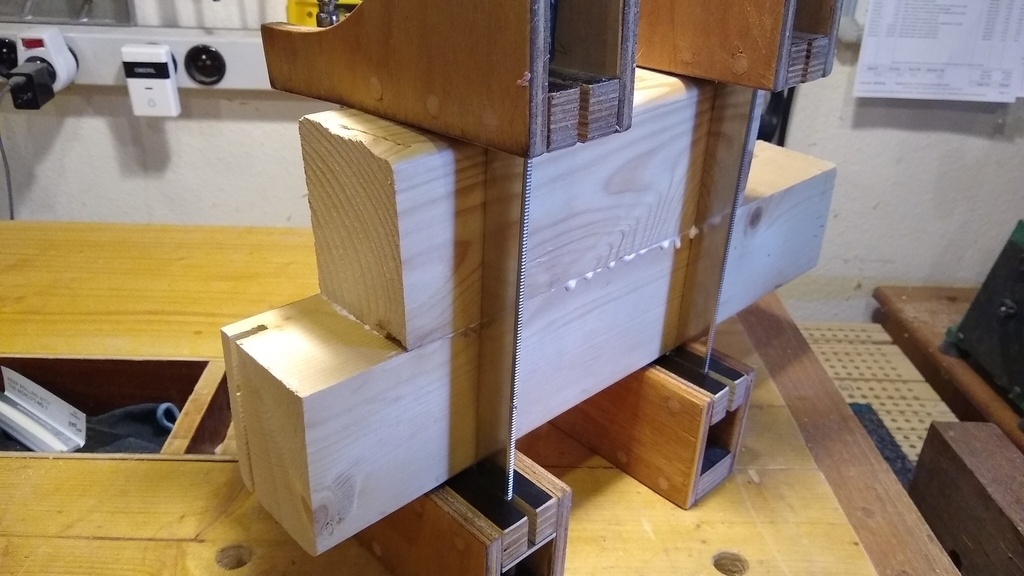

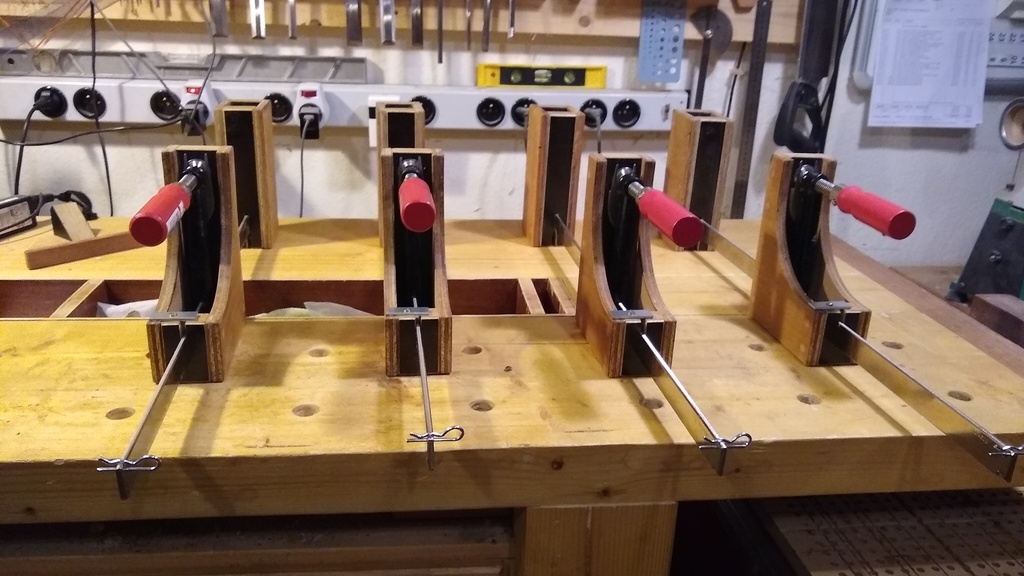

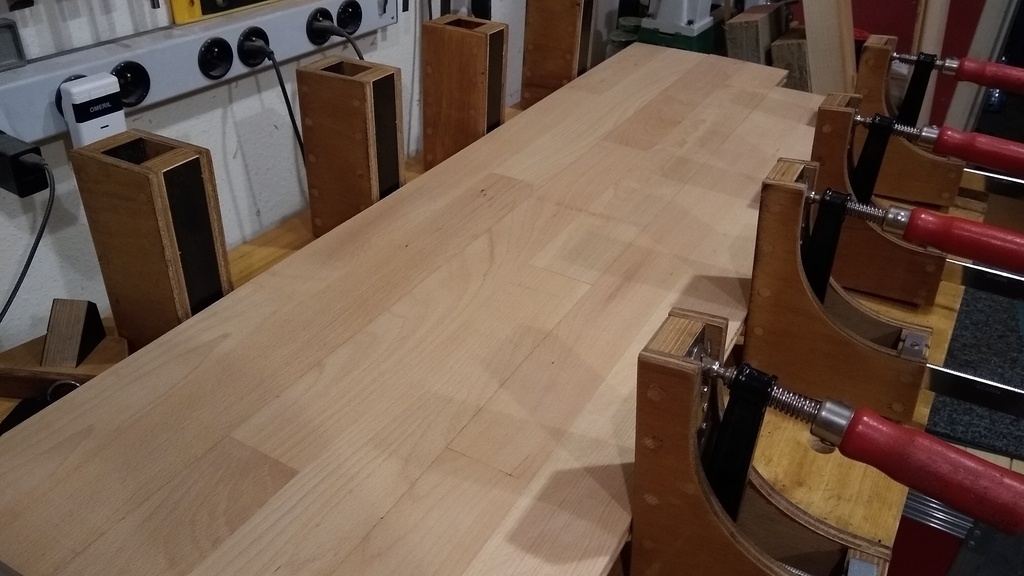

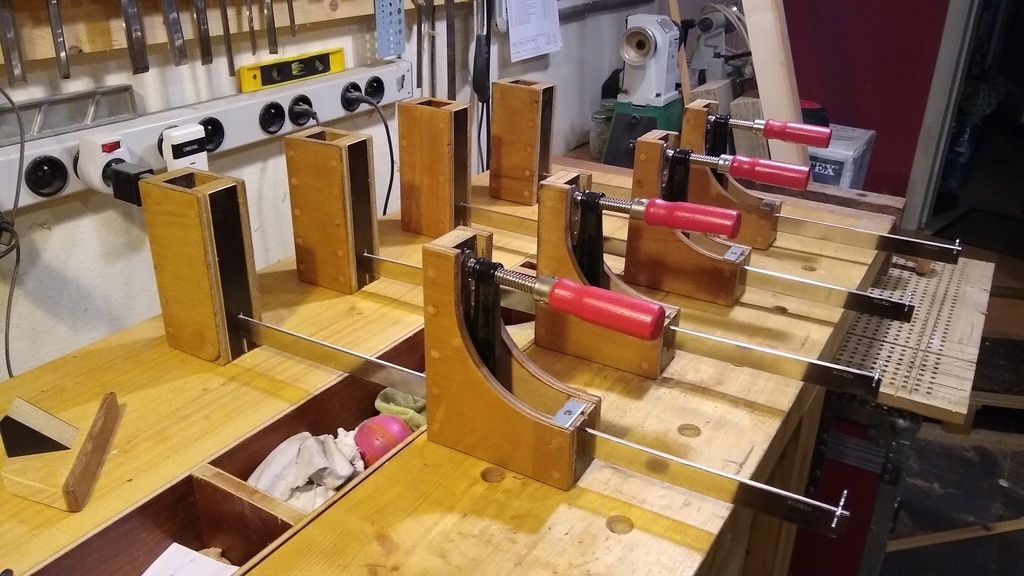

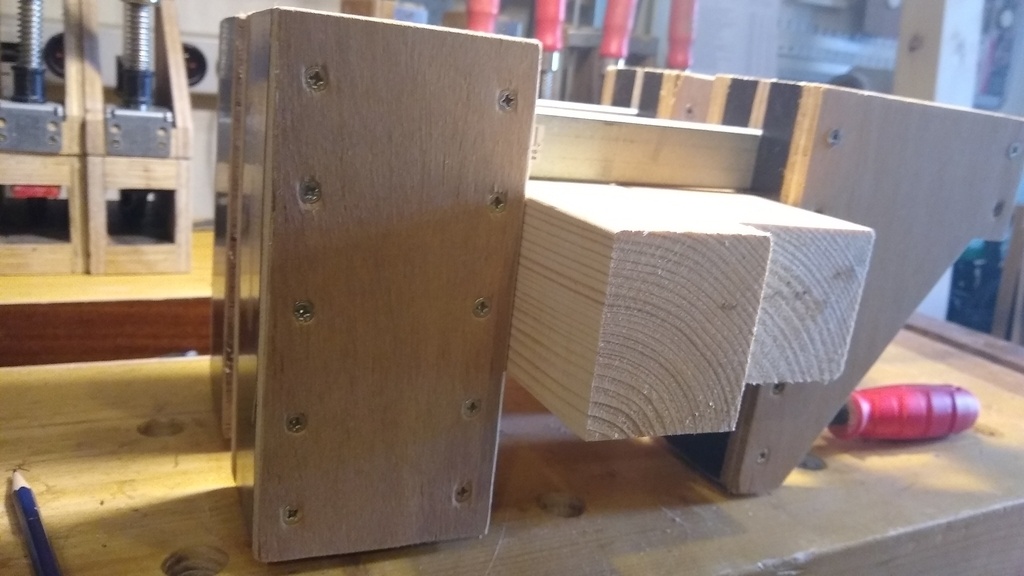

Quelques tests...

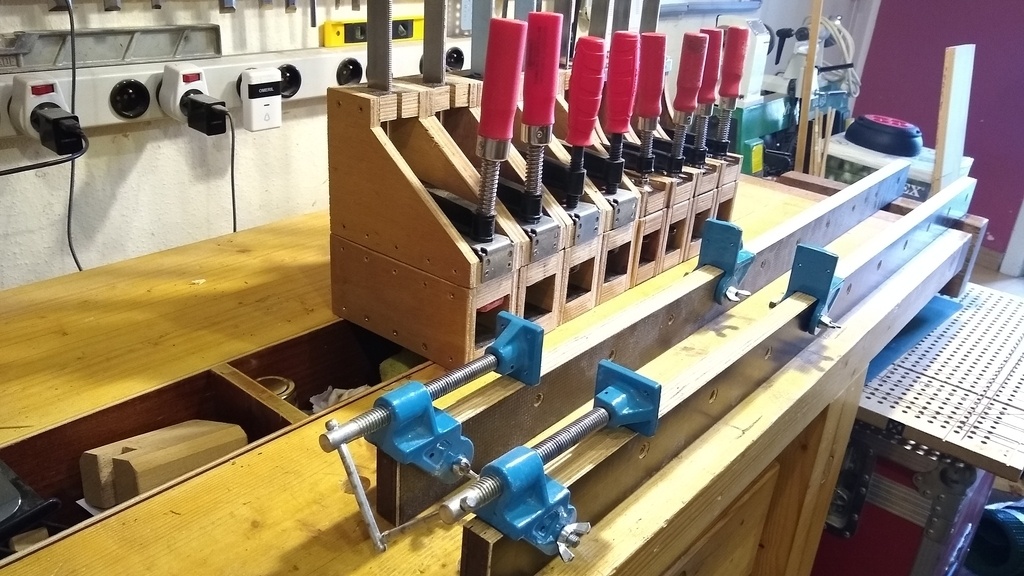

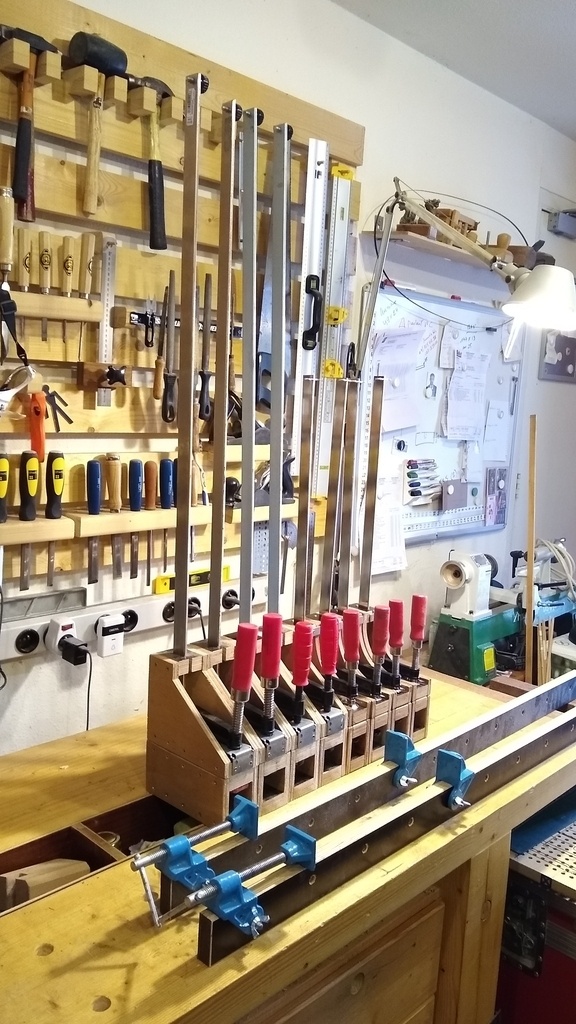

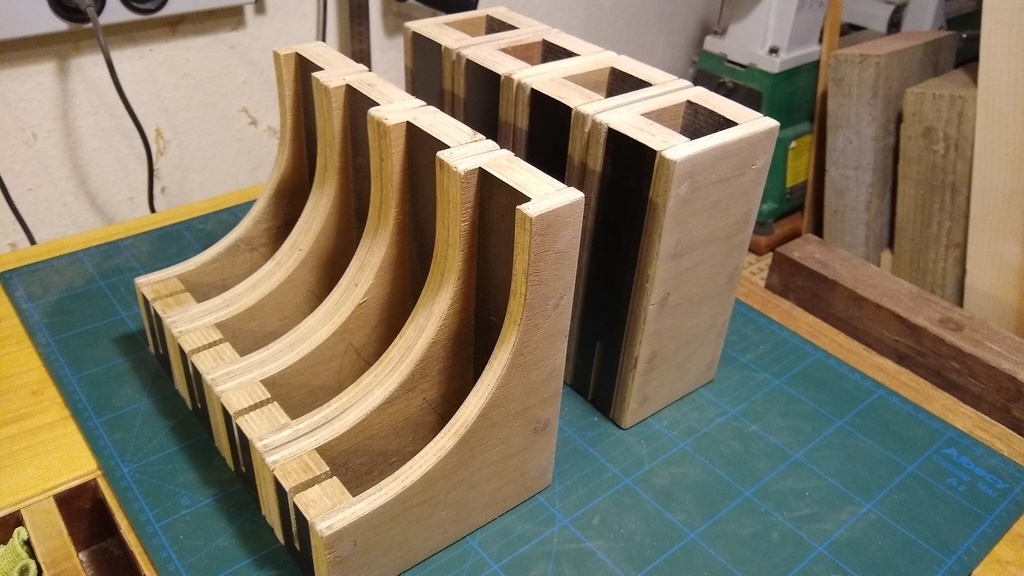

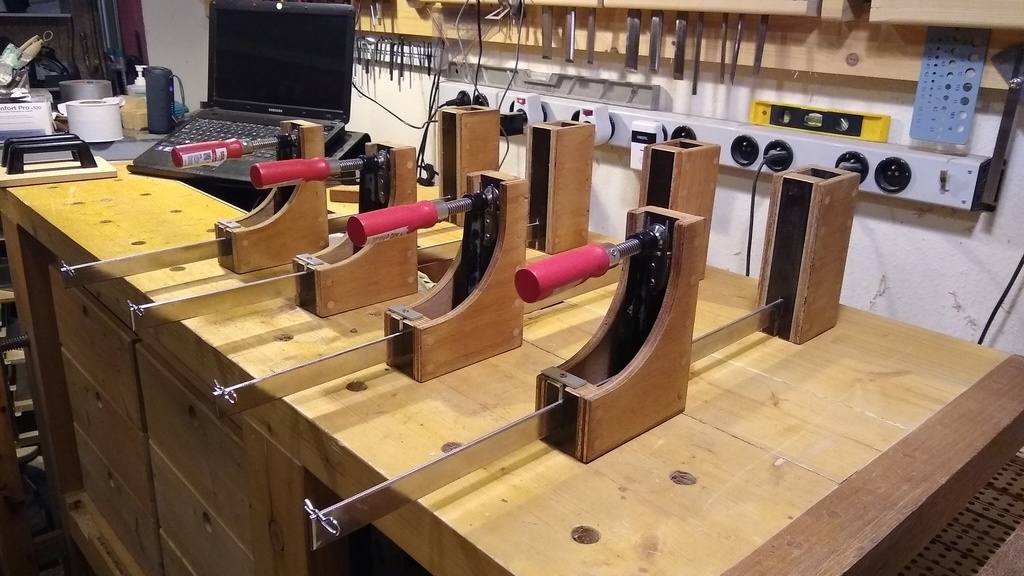

La famille au complet...

Publications associées


Discussions

Vic66  a publié la création "Serre-joints dormants, les petits frères".
il y a 4 ans
Kentaro
( Modifié )

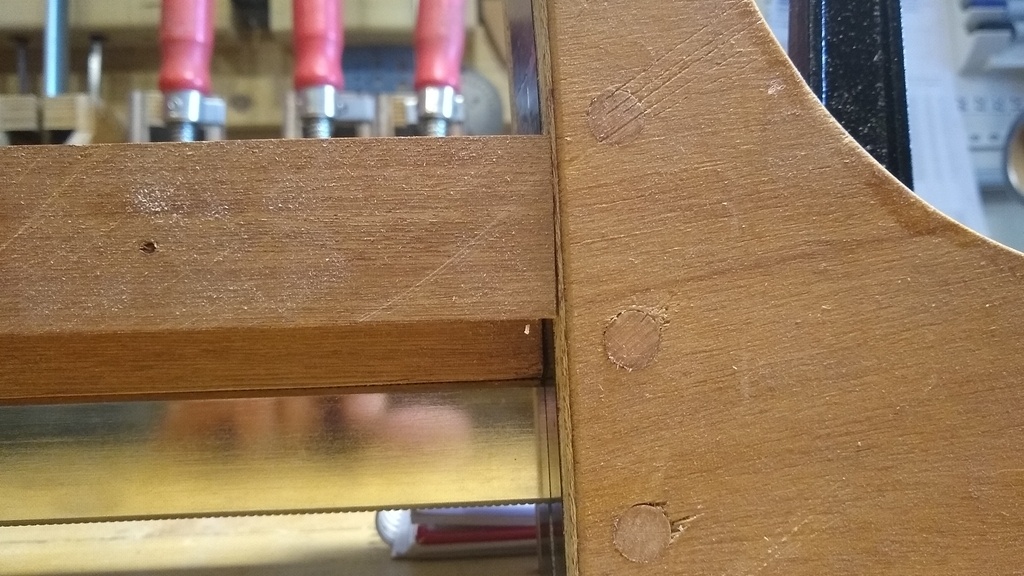

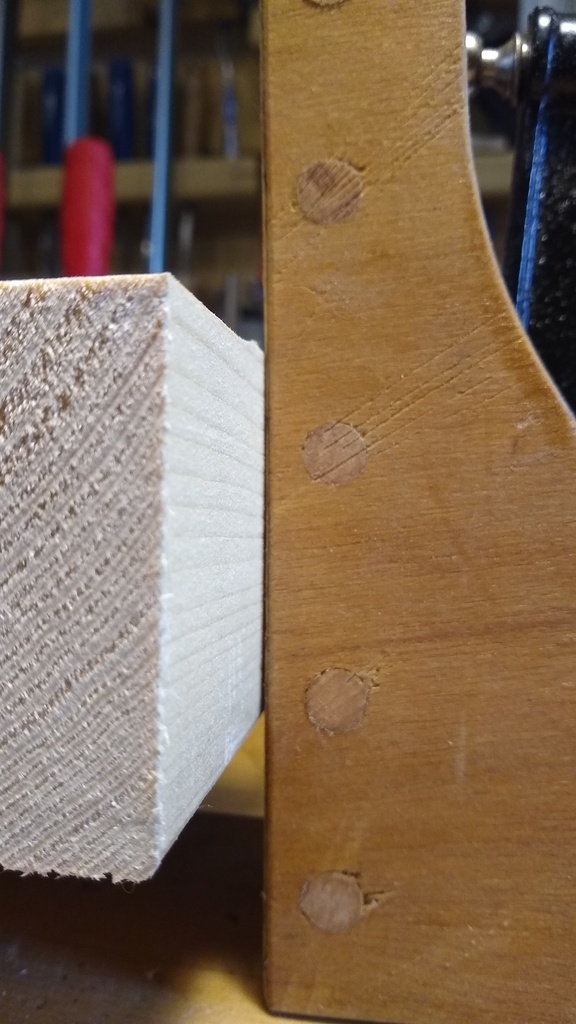

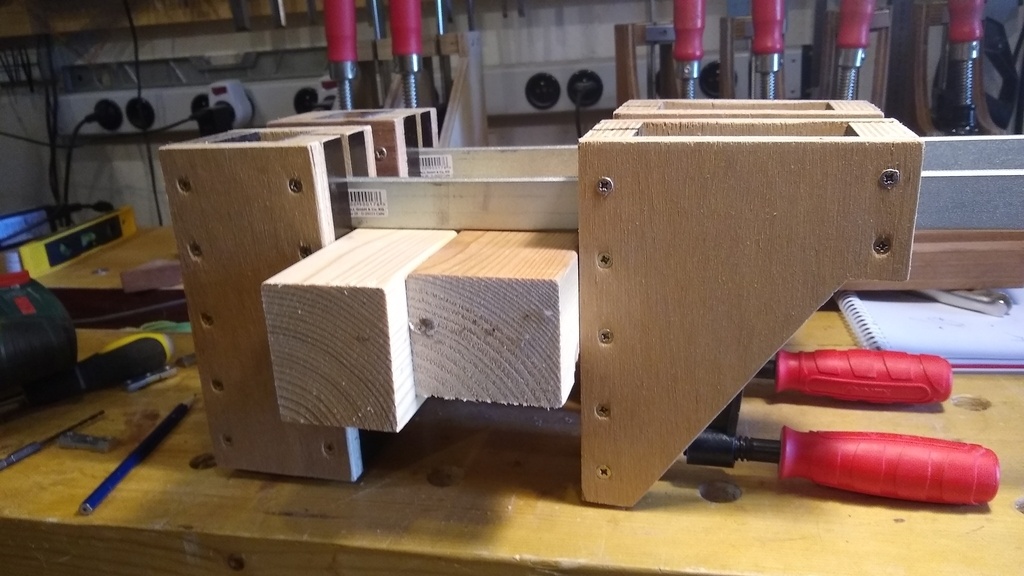

Les dernières photos montrent bien le problème que j'avais mentionné dans la première version. Les mors sont en biais, et le serrage n'est pas homogène sur les gros blocs car la vis de serrage est "dans le vide".

A mon sens, il faut remonter la pièce à serrer de manière que le milieu de l'épaisseur de la pièce se retrouve au niveau des vis de serrage du serre-joint (ce que l'on aurait fait si on utilisait le serre-joint "nu").

Vic66
( Modifié )

Kentaro je t'avais répondu avant, mais j'ai dû oublier de publier ! Je disais donc que je suis tout à fait d'accord avec toi 😉 il y aura un retour d'expérience et probablement avec les modifications adéquates ! J'aurais dû tenir en compte au moment de faire mes rainures que les rails ou barres cannelées sont moins hautes que sur la série précédente, je n'ai fait attention qu'à la largeur de celles-ci !!! Je suis du genre à ne pas voir de problèmes, mais que des solutions 😉

AloBrico

Vic66 j'ai peut être une solution a étudier pour le problème de l'homogénéité.

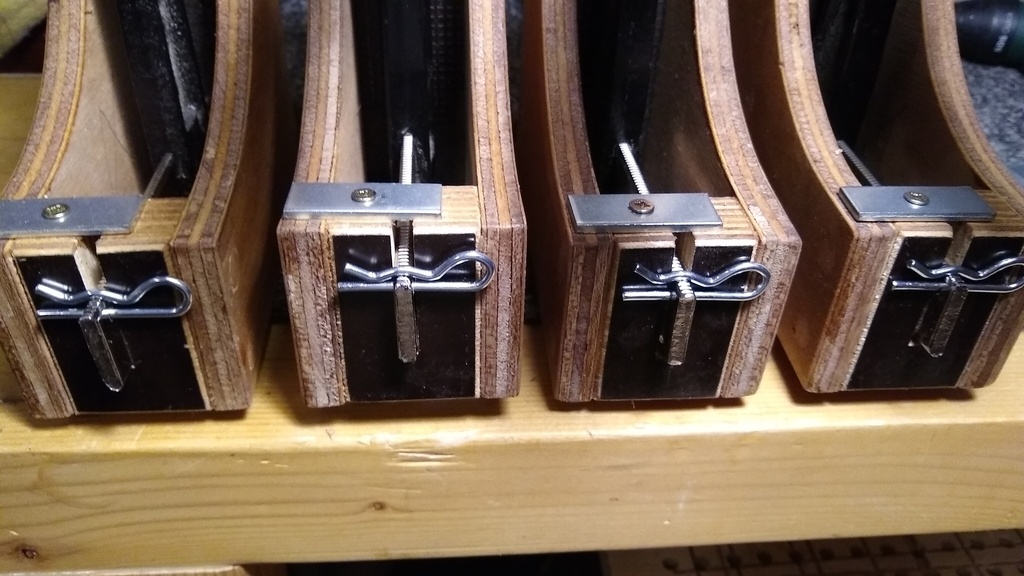

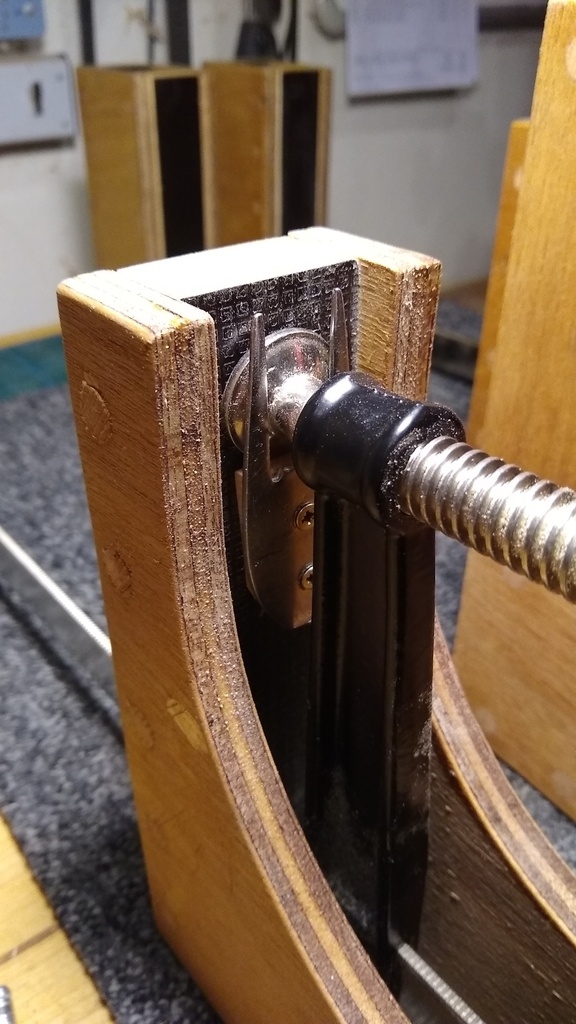

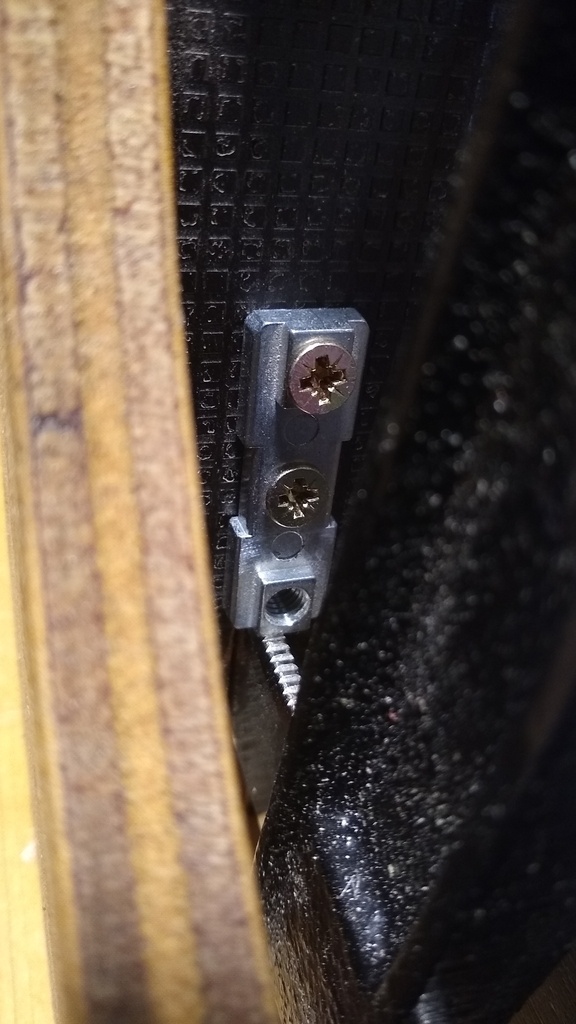

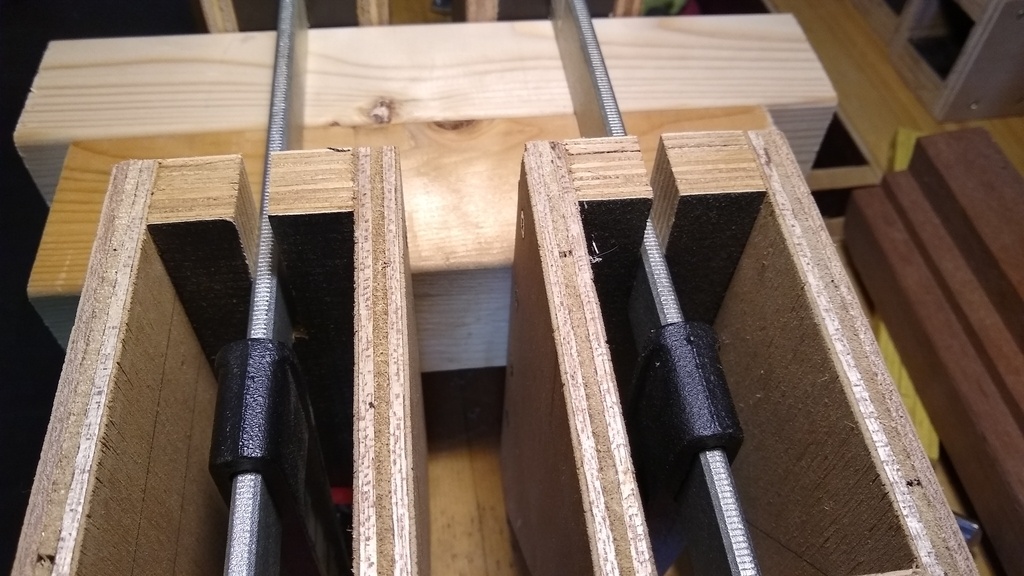

J'ai un serre joint dormant qui a ce système tous bête.

Vic66
( Modifié )

AloBrico merci!!! c'est marrant car j'allais renforcer les appuis, par contre la pièce centrale qui entoure la barre (on dirait du caoutchouc), c'est pour bien rester en place???

Vic66

en revoyant la photo, on peux dire que oui, c'est pour bien rester dans l'axe.
encore merci!!!

ecto1
( Modifié )

Je ne suis pas assez calé pour juger, mais j'admire ton travail, tu es très productif actuellement. En tout cas bien plus que moi.

Vic66
( Modifié )

ecto1 merci! je dois avouer que je ne dors pas beaucoup, donc plus de temps😊

ecto1

pense quand même à te reposer c'est important.

Vic66
( Modifié )

ecto1 tu as raison,mais je suis trop vieux pour changer

Vic66
( Modifié )

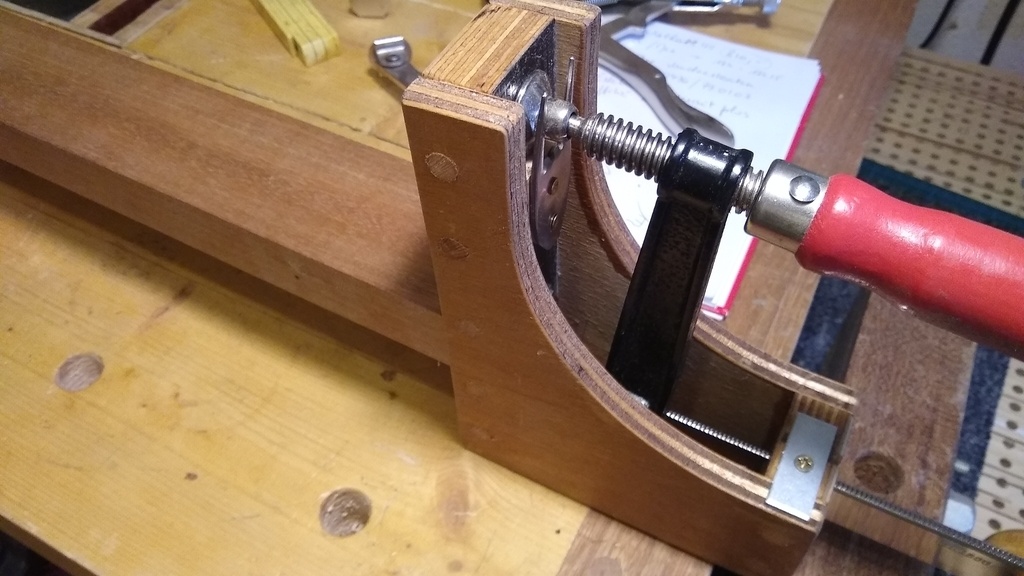

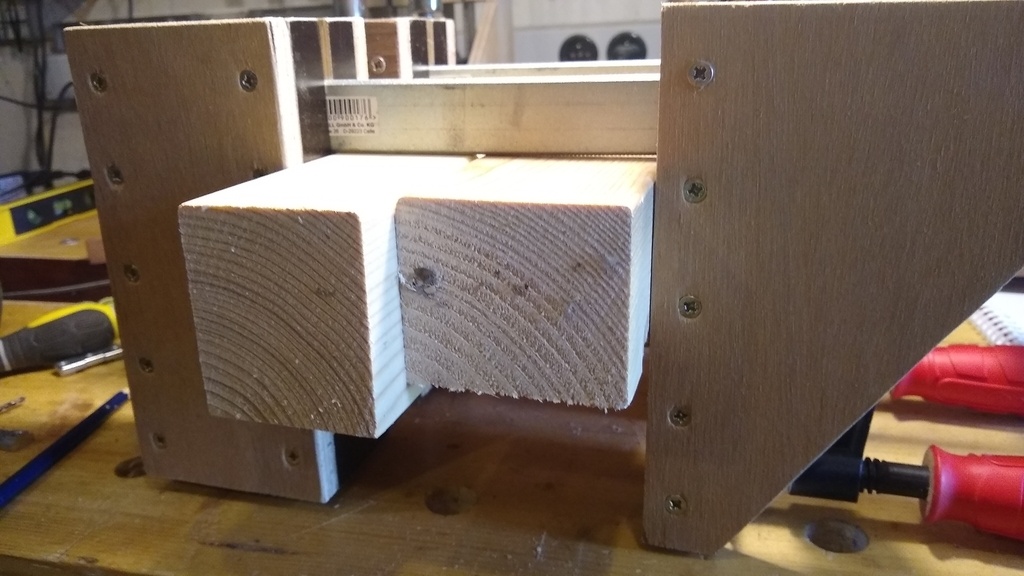

Kentaro j'ai identifié le problème et vais le corriger. Les rainures auraient dû être 5mm plus courtes. Pour le test j'ai placé une plaquette métallique pour faire appui sur la barre.

Vic66
( Modifié )

Soit je modifie et solidifie la structure, soit je change les serre-joints par l'équivalent des 1er en élargissant la rainure de 5mm à 8mm, à voir...

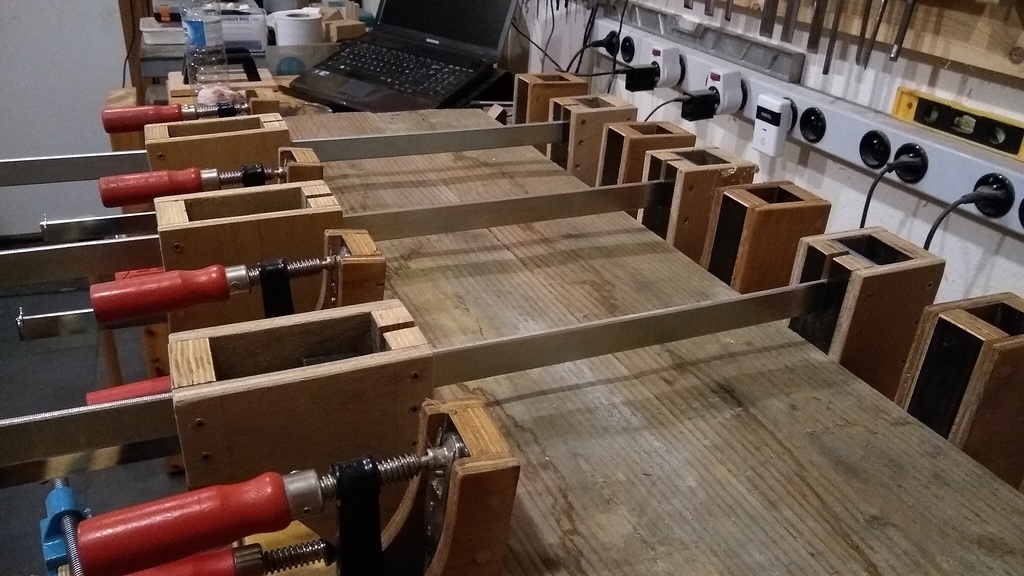

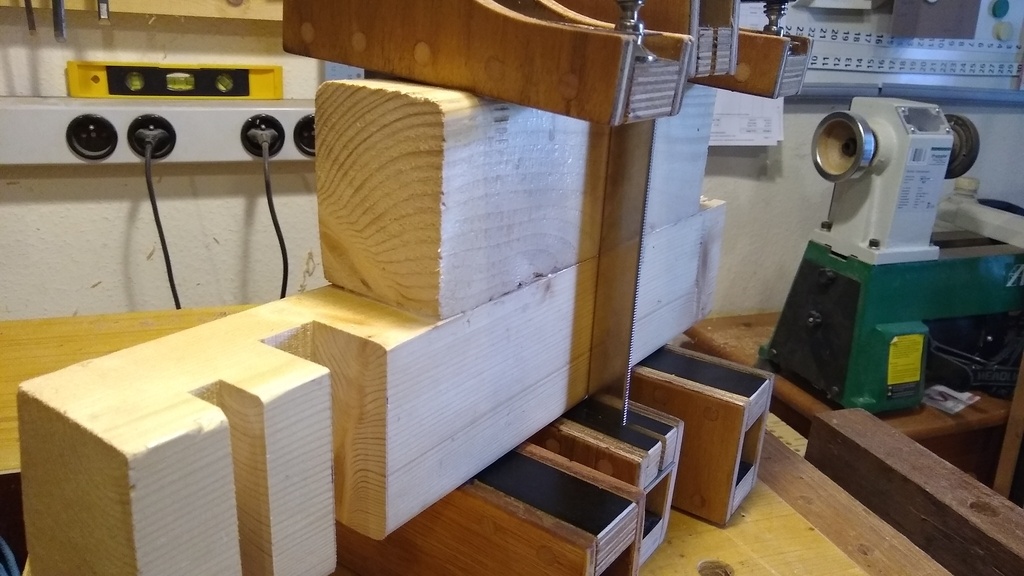

Ici test avec les premiers
