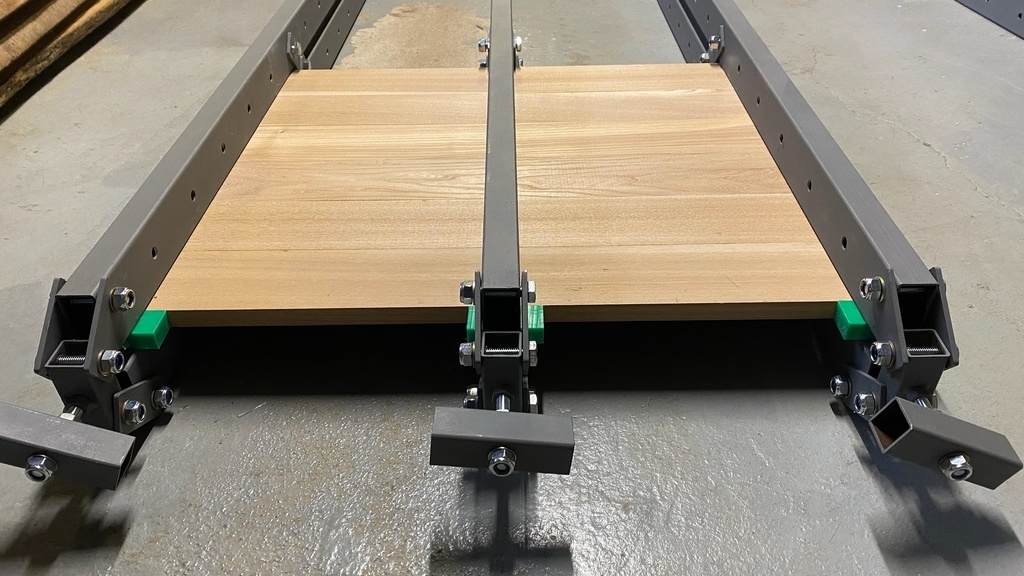

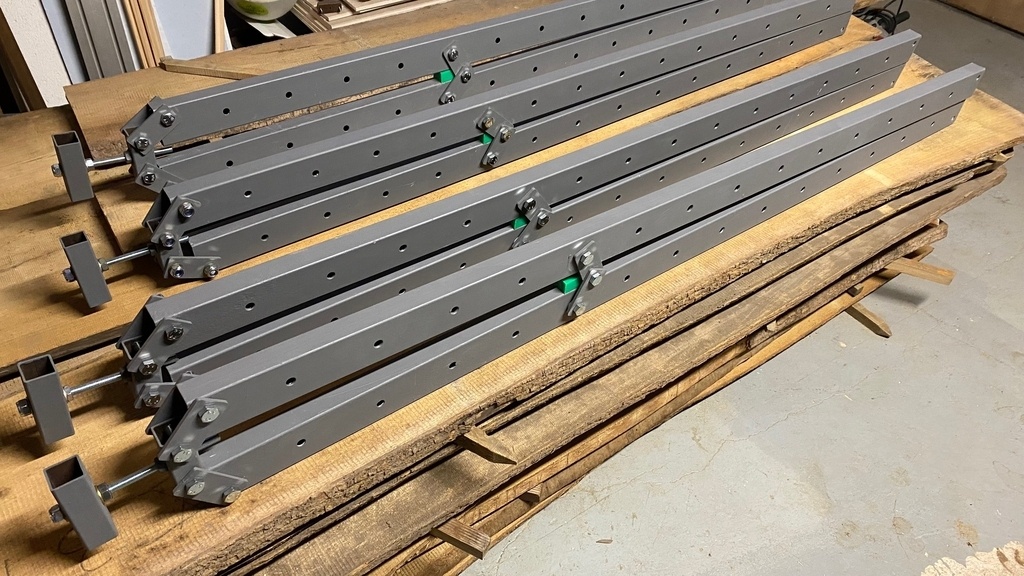

Suite à la lecture de l'article de SledWood (merci) , j'ai trouvé ces serres joint bien conçus , je me suis lancé dans la fabrication de 4 pièces.
Longueur de serrage maxi 145 cm
Epaisseur de serrage : 15 à 45 mm

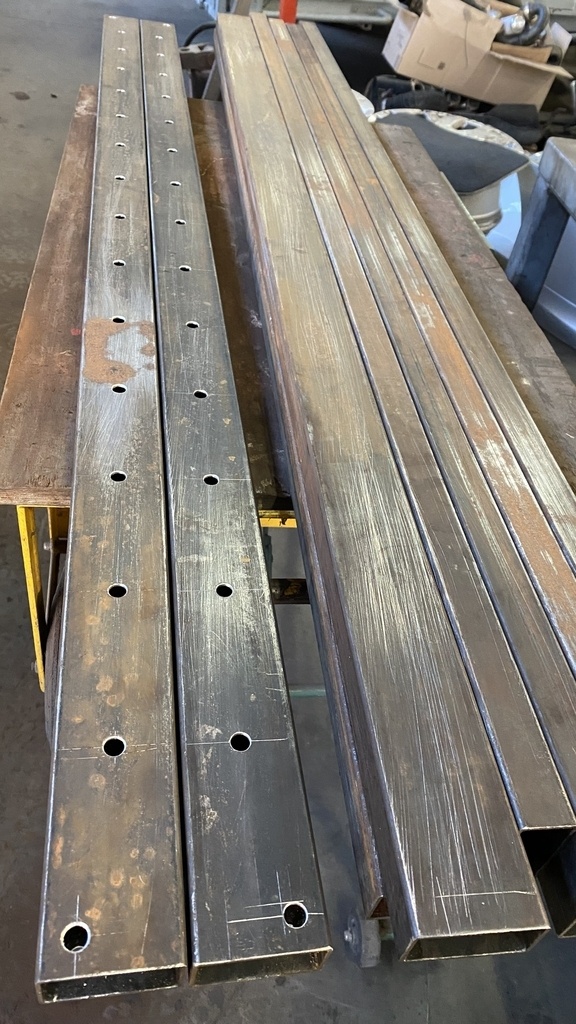

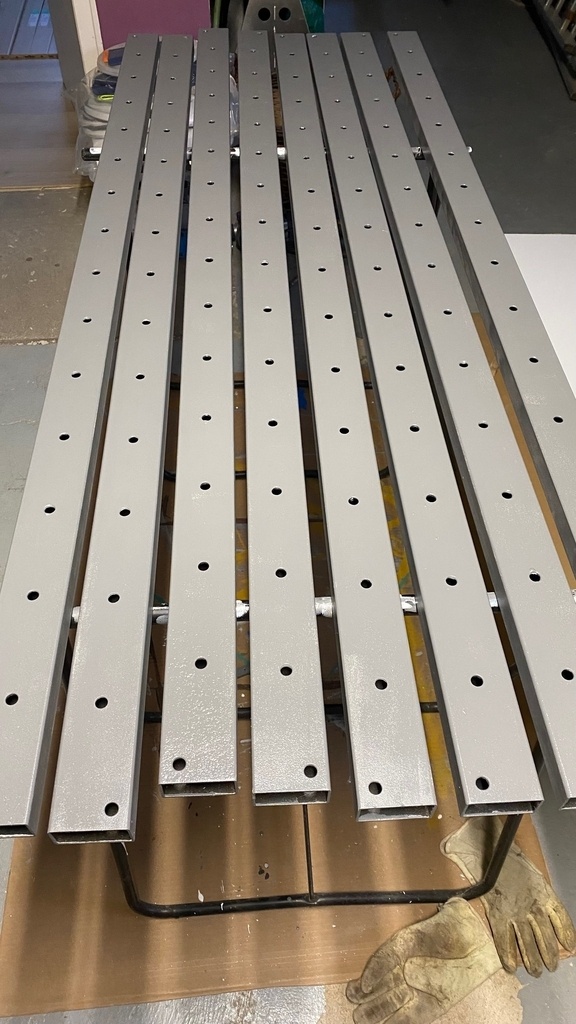

Profilé acier 60mm x 30mm épaisseur 2mm
Fer plat de 3mm d'épaisseur
Visserie M10
Licence
Discussions
J’aime bien le principe de ces serre-joints. Et si je comprends bien, il faut « enfiler » les planches dans l’interstice? Ou tu déboulonnes un côté à chaque serrage?

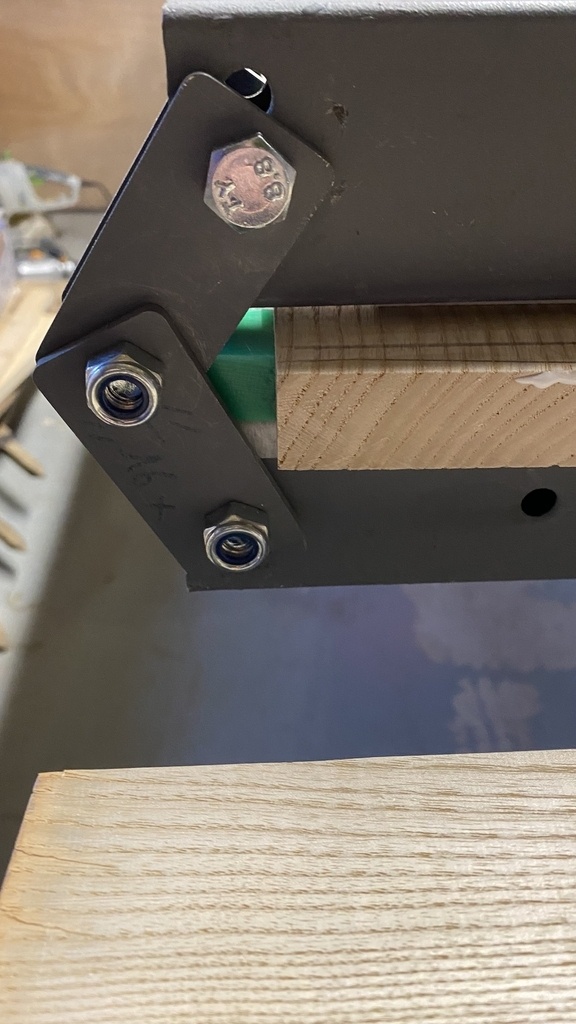

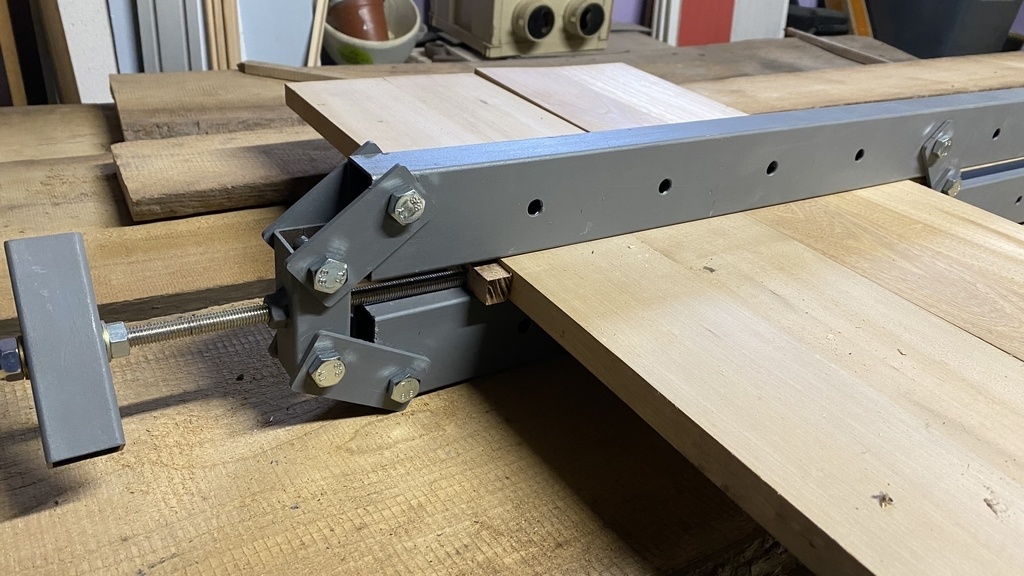

il faut régler la butée en fonction de la largeur du plateau , donc tu démontes la butée qui sert aussi d'articulation , tu mets les planches tu remontes la butée à la bonne position .
Si la position est correcte tu peux les insérer sans démonter. J'en suis très content c'est super efficace. Si tu veux coller des planches plus épaisses tu refais des pièces "charnières" un peu plus longues.
olivier88 oui, c'est logique...
!
je vais retourner me coucher :D
Super
Content que ça puisse aider d'autres

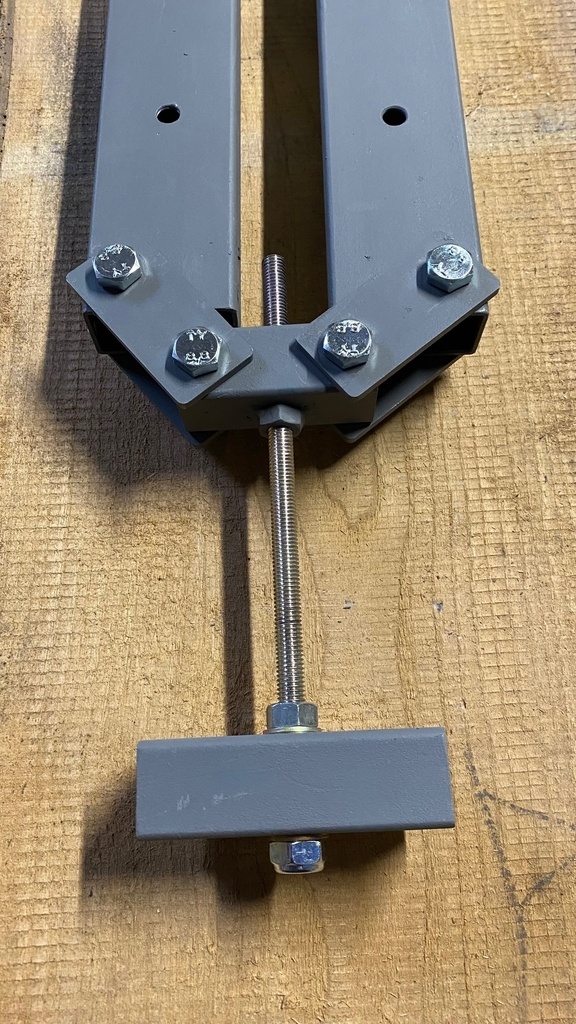

Vous avez même améliorer le serrage en ajoutant un ecrou sur la pièce verticale. Soudé ?
C'était un point faible. Qui tiens encore pour l'instant
Bonjour SledWood ,
Merci pour tes infos. Je suis très content de la réalisation.

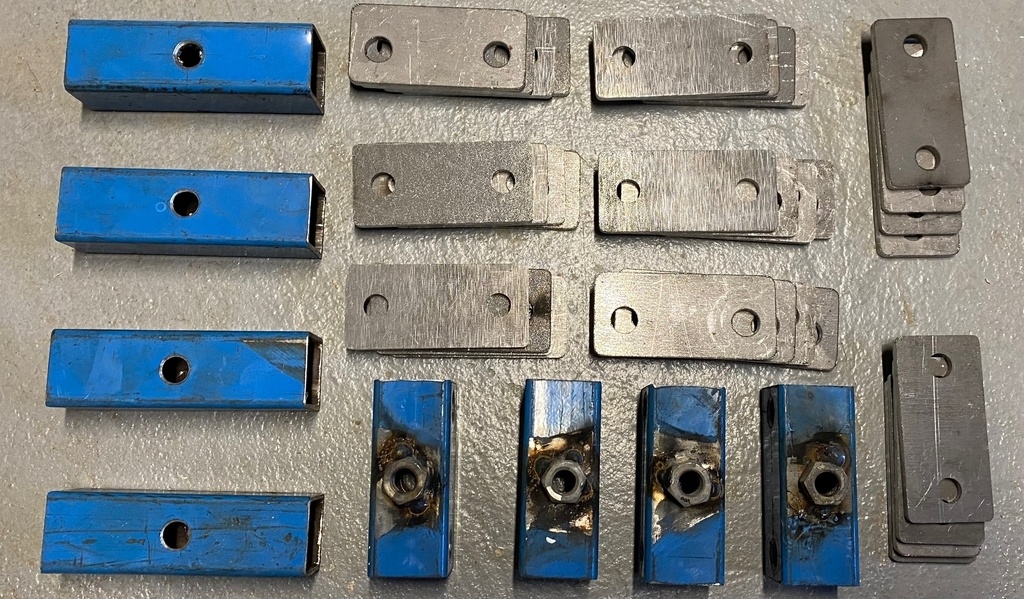

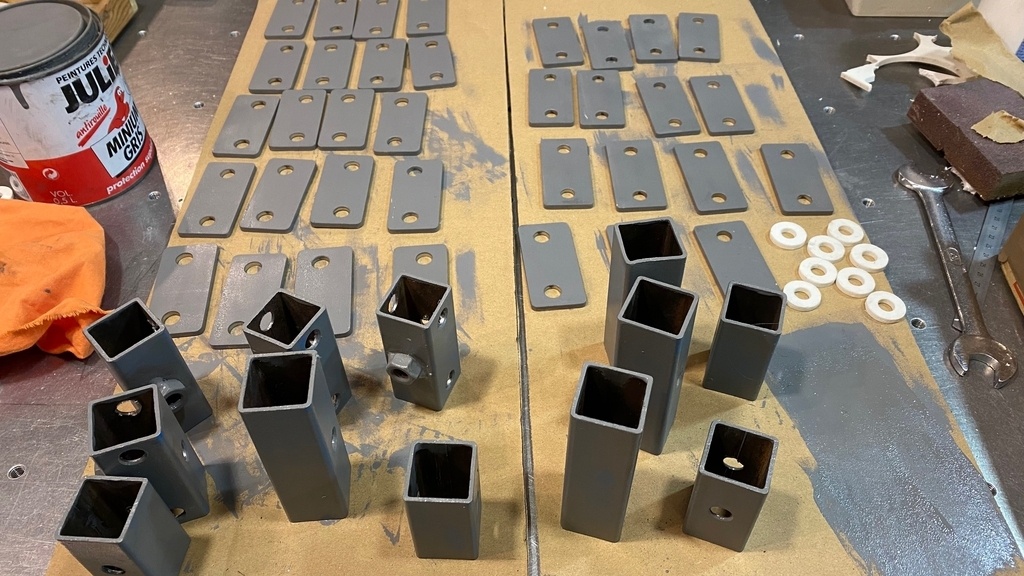

Effectivement j'ai soudé un écrou et je vais en souder un autre sur la poignée de serrage. J'ai fais égallement des petites cales en plastique (vert sur la photo) pour guider la tige filetée de 10mm et c'est parfait.
Une réalisation intéressante , peu couteuse et très efficace. Merci
Sympa.
Je mettrais juste les écrous de l'autre côté, de sorte qu'ils soient plaqués sur le tube carré par l'effort de serrage dans la tige filetée. Car présentement l'effort de serrage à tendance à vouloir arracher la soudure de l'écrou, et il pourrait y avoir un risque de fatigue à la longue...
Il suffit donc de mettre la pièce (qui était bleu avant d'être grise) dans l'autre sens.
Pourquoi pas ! C'est une idée, merci

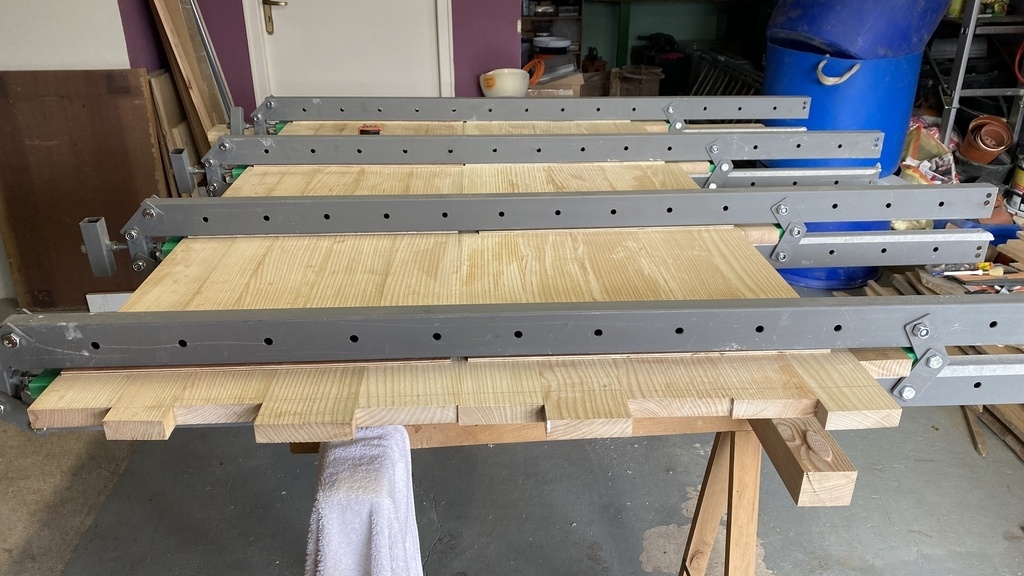

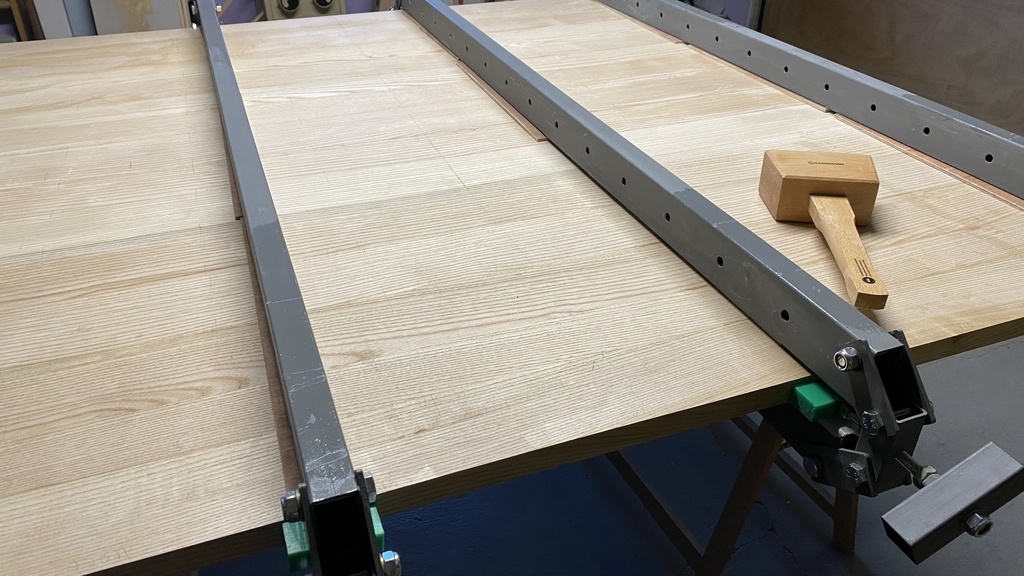

Voici un premier test des serre joints "presse" et c'est vraiment TOP ! je suis très satisfait de cette réalisation ! Un plateau en frêne de 140 x 140 cm.
