Sur ce sujet je défini les différentes quincailleries utilisées en ébénisterie.
Il est important de connaitre ces bases pour comprendre les termes utilisés.
En fonction du choix des ferrages je détaillerai aussi la méthode de conception qui en découle.
Liste des articles
Ferrages des fiches à larder, des fiches à lacet et la serrure en applique
Sur cette vidéo je vous montre ces différentes quincailleries.
Quincaillerie d'une vitrine avec ferrage à pivot droit
Le pivot droit est une quincaillerie très commune notamment sous le style Empire - Louis Philippe.
Elle est invisible et discrète.
Je vous propose d'étudier cela à travers une vitrine.
Traçage d'épure pour le ferrage de pivot droit
Une épure est obligatoire pour placer correctement le pivot. Dans cette vidéo je vous explique le procédé de traçage pour une conception d'actualité, c'est à dire avec nos machines et outils modernes.
Nos anciens faisaient une feuillure courbe pour échapper la rotation. Vous pouvez en voir un modèle sur la fiche du secrétaire à abattant visible sur uwood.org
C'est exactement le même traçage pour l'abattant que pour une porte. Si ce n'est que l'abattant ne s'ouvre qu'à 90°.
Vous verrez que sur l'épure on défini la valeur de recouvrement de la feuillure sur la porte. Qui est de 5mm. Donc, sur la fiche de débit, ne pas oublier d'ajouter 5mm à la largeur du montant pivot!
Licence
Discussions
Salut José !
Excellente présentation comme d'habitude.

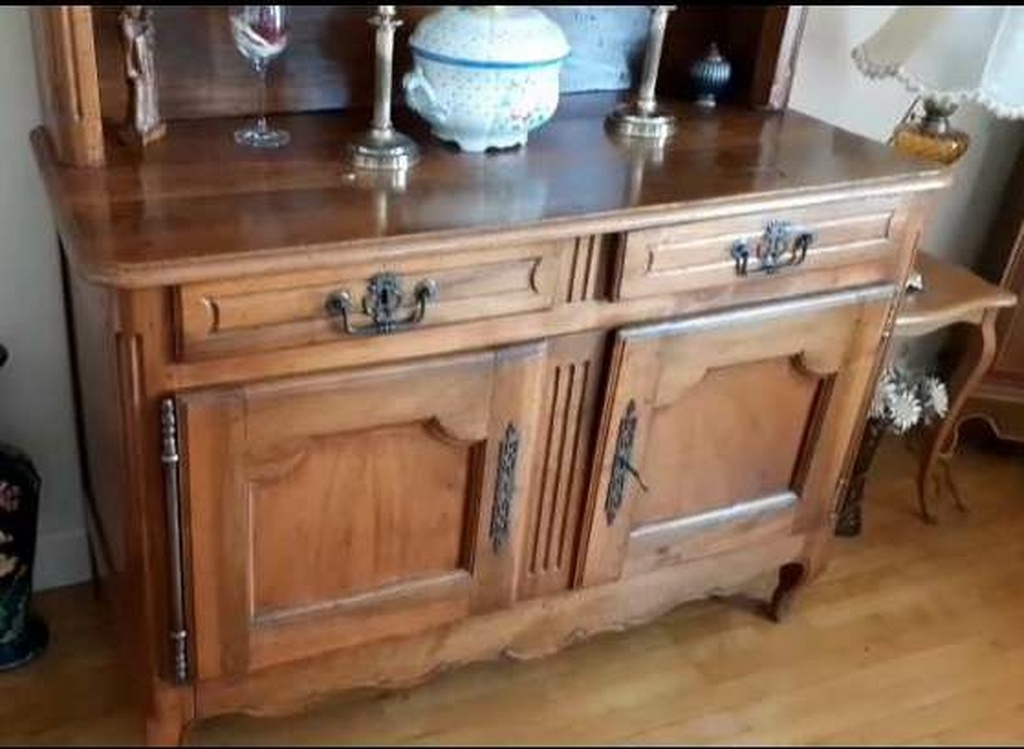

Je me permets une modeste contribution où vous pourrez voir de près un ferrage par fiche à lacet. ;-)
uwood.org/fich...onfiturier.html
Merci Philippe, Et oui en effet, c'est tout à fait à propos!
Ah mince, faut que j'enlève les vis que j'ai mis sous les portes à pivot du buffet récupéré de ma grand mère...
Merci de l'explication pour l'épure. Simplet et efficace mais ça ne s'invente pas non plus. En tout cas, ça évite de chercher.
super explications!
