Dans cet article je déposerai des tutoriels expliquant des techniques de traçage et de réalisation de tiroir.
Liste des articles
- Le traçage de queues d'aronde avec un élastique
- Réalisation d'un tiroir à la scie à ruban et à la défonçeuse
- Méthode de fabrication d'un tiroir simple à queues d'aronde recouvertes
- Les différentes conceptions de tiroir en ébénisterie
- Conceptions de tiroir et de coulissage traditionnelles 1ère partie
- Fabrication d'un tiroir avec une façade courbe et plaquée.
- Conceptions de tiroir et de coulissage traditionnelles 2 ème partie
- Conceptions de tiroir et de coulissage traditionnelles 3ème partie
- Conceptions de tiroir et de coulissage traditionnelles 4ème partie
Le traçage de queues d'aronde avec un élastique
Aller, c'est parti pour un concours!
Celui qui me trace un tiroir à queues d'aronde en moins de 2 minutes 38, gagne un élastique.

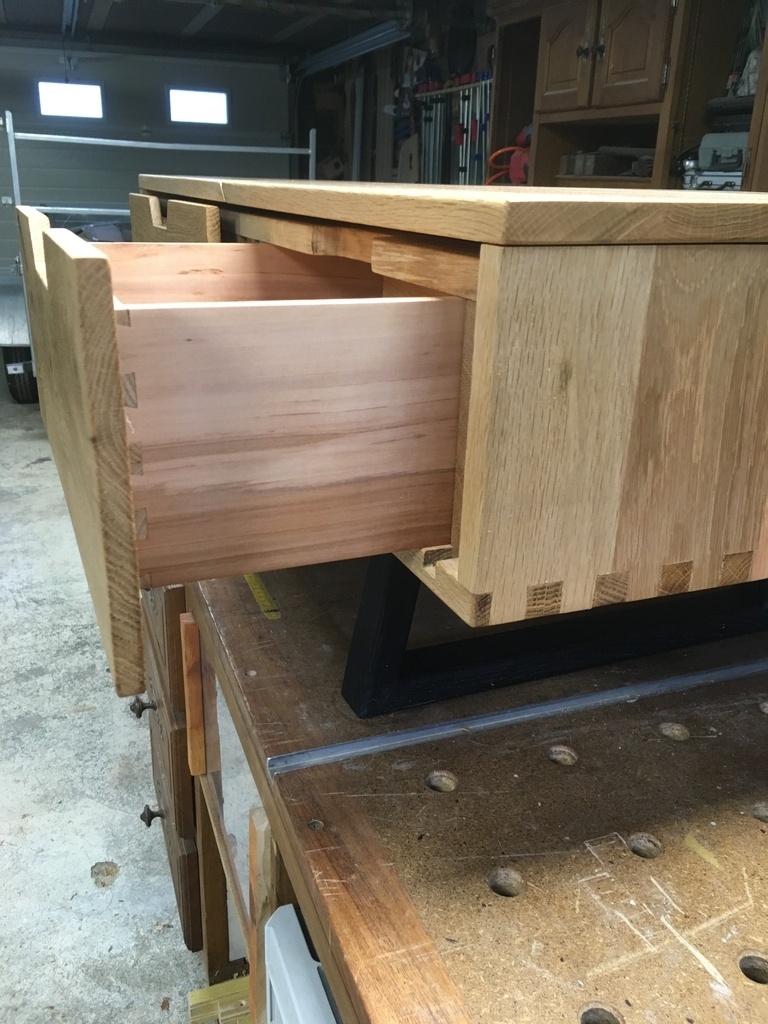

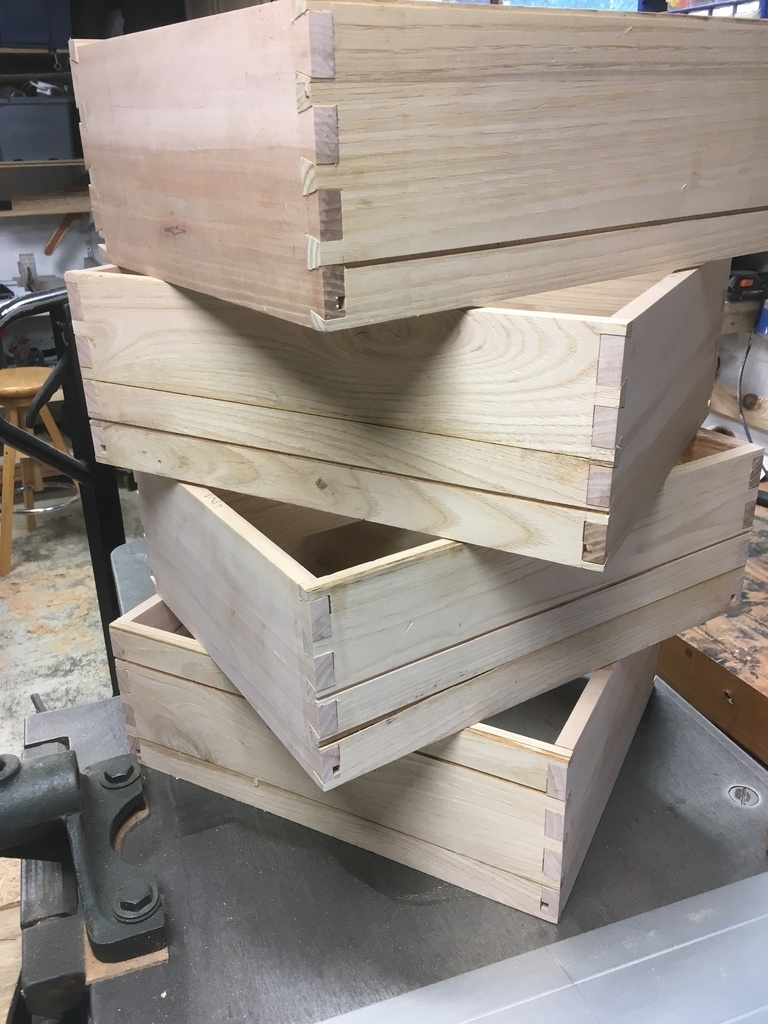

Réalisation d'un tiroir à la scie à ruban et à la défonçeuse
Au cours de ces vidéo vous allez voir toutes les étapes de fabrication d'un tiroir avec nos machines d'atelier.
On commence par une petite révision sur la répartition des queues
Puis on fait le traçage des queues sur les cotés. A ce moment là je ne connaissait pas encore la technique de l'élastique et je faisais la répartition avec une simple soustraction et division.

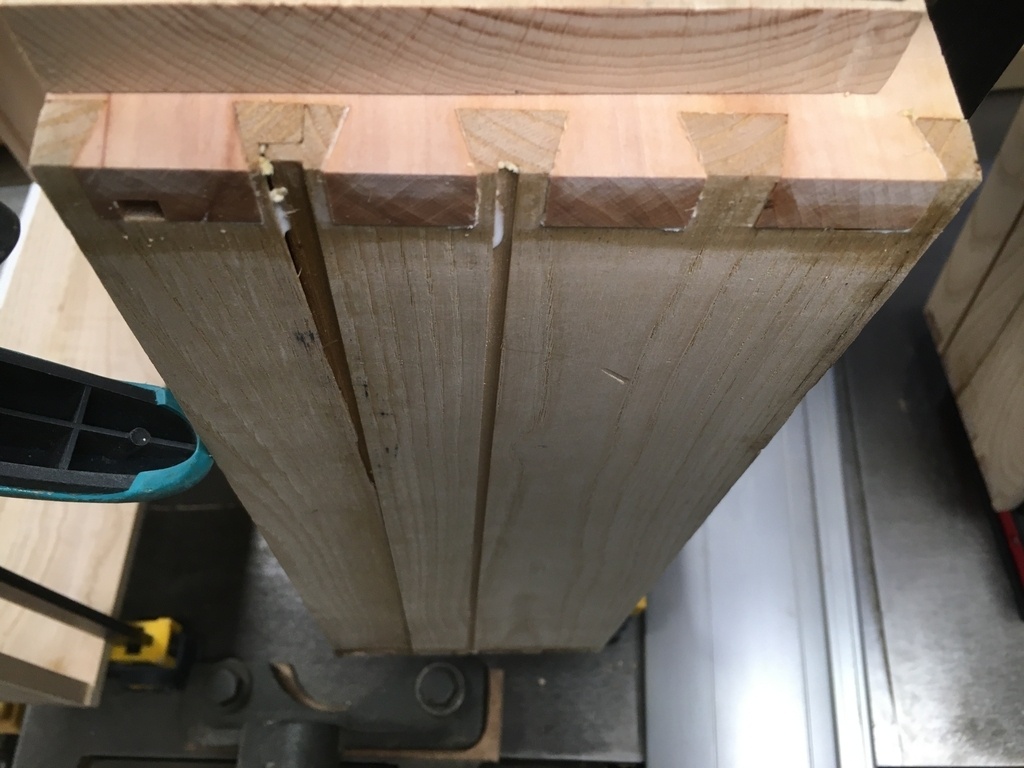

Réalisation des queues mâle à la scie à ruban.
Préparation et contrôle.
Et sciage des inter-queues.
Reporter les queues d'aronde sur les façades et arrière avec un stylet.
Défonçage aves la défonceuse et un gabarit de maintien d'équerre.
Si nous avons des queues d'aronde recouvertes, il faut placer une réglette d'appuie et finir au ciseau.

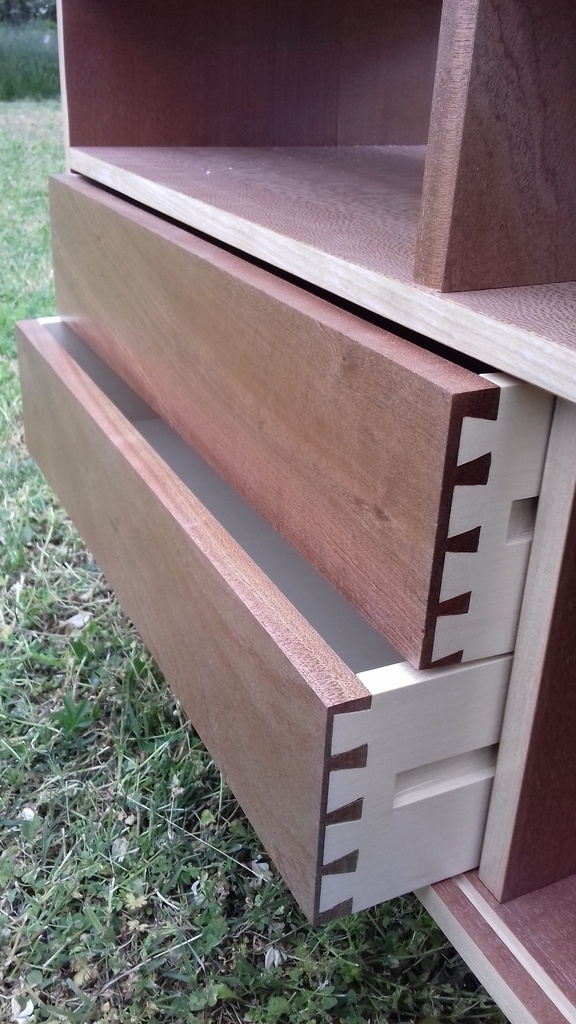

Méthode de fabrication d'un tiroir simple à queues d'aronde recouvertes
Au cours de cette vidéo j'ai rassemblé toutes les informations nécessaire à la conception et à la fabrication d'un tiroir simple.
Les différentes conceptions de tiroir en ébénisterie
On rencontre en ébénisterie de nombreux type de tiroirs en fonction de la forme, de sa fonction et de la conception du meuble.
Petite introduction autour de l'histoire du mobilier et de ces rangements.
Conceptions de tiroir et de coulissage traditionnelles 1ère partie
Dans cette vidéo je parcoure les coulissages traditionnels de tiroir.
- tiroir à joint vif
- tiroir à recouvrement
- tiroir cintré - galbé
Méthode de conception traditionnelle. Celle que l'on observe dans le mobilier de la moitié du XVIIIème siècle au XXème sur des meubles massifs et plaqués.
Si vous souhaitez approfondir le sujet, je vous invite à découvrir cela sur le très bon site uwood.org. Vous y verrez notamment une très belle commode LXVI de la Wallace-Collection de toute beauté
Fabrication d'un tiroir avec une façade courbe et plaquée.
En rangeant mes affaires, j'ai retrouvé un dvd avec des vidéos que j'ai tourné il y a une dizaine d'année.
Sur ce court reportage, on y voit mes étudiants qui réalisent un tiroir avec la face cintrée et plaquée. Elle fait écho à mes tutos techniques sur les différents coulissages de tiroir.
Méthode de fabrication:
- établissement
- Rainurage
- Ponçage des intérieurs
- Couper de long
- Traçage et réalisation des queues mâles
- Traçage en reportant les queues mâle sur la face et arrière puis exécution des queues femelles.
- Chantourner la courbe extérieur sur la façade, puis râper et racler
- Plaque du motif de placage avec une cale en polystyrène expansé. Pour que le placage reste bien centré, il y a des cales de positionnement. Après séchage il faut affleurer le placage
- Chantourner l’intérieur de la face de tiroir. Puis râper et racler.
- Réalisation de la rainure sur la face intérieur de la façade.
- Puis ponçage des intérieurs, collage, séchage, pose café avec un ou deux carrés de chocolat, affleurage...
Conceptions de tiroir et de coulissage traditionnelles 2 ème partie
Sur cette vidéo je parcoure avec vous les différentes conception de tiroir suspendus et tiroir à l'anglaise
Conceptions de tiroir et de coulissage traditionnelles 3ème partie
Conception de tiroir d'angle sur queue d'aronde et tiroir pivotant
Conceptions de tiroir et de coulissage traditionnelles 4ème partie
Sur cette vidéo je vous présente d'autres conceptions que j'ai pu rencontrer lors de mes voyages. Puis je décortique une commode Louis XIV pour analyser son mode de fabrication et de coulissage des tiroirs.
J'espère que tout cela vous donnera des idées pour votre prochaine conception
Publications associées
Licence
Discussions
elle est connue, je l'ai déjà vu la technique de l'élastique, mais je reste un peu plus classique, mais c'est très bien de dire que nos anciens ne ce prenais pas le choux, quand je faisais de la restauration je les coupaient souvent a vue pour respecter l'ouvrage
attention quand je dis elle est connue cette technique! pour moi bien entendu.
Moi qui croyait inventer la technique du siècle!
ben moi je connaissais pas , par contre j'avais un compas a diviser de ce genre là !!
bordet.fr/comp...ser-c2x29666272
ici a faire avec des pièces de mecano ! Sympas ! meccano-jp.pag...no.htm#Diviseur
Oui, je connais, et jeune apprentis j'en cherchais un pour l'avoir dans ma caisse à outil. Avec du recul je trouve que cela aurait été un achat inutile et j'ai bien fait d'acheter à la place, une bonne scie à dos.
Meccano ! ouah plein de souvenir avec çà chez le pépé!!! j'avais oublié!
Merci pour la page mécano, super intéressant!
Moi je suis fan du compas à diviser, je trouve cet outil fascinant!
Ce n’est pas très précis, mais pour repartir 4 tourillons ou 7 vis sur une longueur, ça l’est bien assez.
Et pour cela José, c’est plus pratique que l’élastique que l’on doit tenir en place.
Sauf à faire un petit support...
Tiens, ça me donne une idée de bricolage pour demain
Merci pour l'astuce ! Si je ne suis plus obligé de faire des maths avant je vais peut-être essayer d'en faire maintenant
Des math pour faire un tiroir ou des queues d'arondes ?
dans le village 1900 près de chez moi un charron utilisait une sangle élastique pour créer les divisions de ces barreaux sur la circonférence de sa jante.
comme quoi!
Très bonne astuce !
dependancesbois Je me vois déjà avec des petites marques sur l'élastique de mon slibard pour pouvoir tracer n'importe ou
Oak ayé c'est fait ! je pensais pas pouvoir faire autant de queues d'aronde !
vivement la fin du confinement qu'on reprennent le sport!
dependancesbois
Excellent ! Merci
Génial :) Merci
J'aime beaucoup, l'explication est sympa, simple et se contente de l'essentiel et en plus il y en a plein d'autres.
Merci pour tout
Génial je connaissais pas très intéressant bravo vivement la prochaine
Le coup de l'élastique, génial ! super vidéo ! De la mise en scène de l'humour et des explications limpides ! Quand je pense que certain-e-s ont la chance de l'avoir comme prof
Merci Aurelio
Aurelio FAYOT !...
RIRI212 J’espère que ça va payer ....
J'ai adoré les vidéos vraiment génial !
Une question au passage on favorise quelle épaisseur pour des tiroirs?
Merci
Tout dépend de certains paramètres.
Pour une façade à queues recouvertes -> entre 20 et 24 mm, tout dépend s'il y a une serrure à entailler ou pas. Si c'est pour une fausse façade il faut prendre la même épaisseur que les cotés.
Pour les coté entre 12 et 15mm. Puisqu’on le prend dans du 18
Et l'arrière je le fait souvent à 10mm. Mais ça peut être moins.
Sur certain meubles ancien de haute qualité on vois souvent des épaisseur très fines. 8 à 6 mm.
Excellent...
Merci du truc! Et j'avoue que d'entendre dire que les anciens ne faisaient que scier sans tracer la pente donne envie de le faire à l'ancienne.
bonne approche, si mes stagiaires avait eu un véritable prof comme toi je me serais peut être moins pris la tête avec eux et j'en prendrais toujours, là j'ai jeté l’éponge je ne forme plus personne.
pour sketchup je ne dessine que très rarement mes ouvrages tout part d'un croquis sur le coin de l'établis et hop l'ouvrage est exécuté.
Oui les plans ne sont plus utiles quand on maîtrise. C'est comme pour la cuisine, au bout d'un moment on a plus besoin du livre de recette. C'est ce que je dit toujours à mes apprenants. Le seul document qu'un artisan ne peux pas s'en passer c'est la fiche de débit. Mais là n'est pas le propos de l'article.
José Das Neves J'ajouterais le fidèle bloc A4 avec petit carreaux
affirmatif her professor
Comme quoi, on continue à en apprendre tous les jours. Je ne connaissais pas la technique de l'élastique. Très intéressant.
Aaaahhhhh je veux perdre 35 ans pour changer de branche et devenir un de tes élèves !
Je crois qu'on rêve tous d'avoir un prof comme toi.
Je n'ai jamais fait de queues d'aronde et là je vais m'y mettre.
Merci !
Merci, je suis honoré et très touché.
pareil, merciiii
ma fille m'a demandé un tiroir supplémentaire pour son bureau, je vais tenter mes premières queues d'arondes du coup.
encore merci
José Das Neves En première, j'ai eu un professeur de math qui fonctionnait (d'après le peu que j'ai vu de tes vidéos) comme toi. Bizarrement, avec lui, même ceux qui étaient réputés mauvais en maths (dont je faisais partie) comprenaient et avaient des notes honorables.
Il demythifiait les maths. Avec lui nous comprenions.
Ma bête noire à moi ce n'est pas les maths mais l'orthographe plutôt. Donc je ne m'offusquerai pas si vous me signalez mes fautes.
Encore PLUS fayot qu'Aurélio !...
RIRI212
(il y avait aussi un doigt en smiley mais je ne l'ai pas utilisé
)
JeffBurlu Tu as bien fait !....
Gare au gorille; le barbu veille !...
RIRI212
Ahhh ! ça y est ! l'unité de mesure (le pouce 2,54mm) prend tout son sens !
En tout cas bravo.
Je m'empresse de faire suivre auprès de mes élèves. Ils cesseront peut être de se rouler les pouces.
Super travail José !
Merci beaucoup. A bientôt
Super explications
Mais je reste vraiment septique sur le travail à mains levée pour faire les contre queue
Je manipule des defonceuses depuis dix maintenant et c'est un truc que j'aurais jamais osé. Suivre des traits comme ça je ne suis vraiment pas sûre de pouvoir. Ça fait qlqs temps que j'essaie d'en faire à la main et c'est pareil quand on vois les vidéo les gens font ça avec une facilité déconcertante . Je testerais qd même pour en avoir le cœur net.
En tout cas merci pour le partage
Il y a une chose importante à savoir quand on défonce à main levé pour arriver au trait.
En fait il faut que les poignées soient bien posées sur la table. C'est comme vouloir dessiner très précisément sans poser la main. C'est trop dur. Et puis quand la machine tourne, elle est en vibration ce qui la rend plus légère au déplacement.
Ensuite vous verrez que dés lorsque vous approchez du trait (fais avec un stylet tranchant) un copeau se détache pile sur le trait et cela vous informe que vous êtes dessus. Mes étudiants, en générale, sont souvent déconcertés par la facilité et le résultat.
José Das Neves
Merci de ces presieux conseils je suis sur un projet mais je teste ça dès que possible
J'avoue que ça m'intrigue
Il y a peut être aussi une question de fraise. Avec une fraise à plaquette c'est sans doute moins facile qu'avec une fraise hélicoïdale
MichelBOU non j'ai testé les deux c'est pareil.
wouha!j'ai tout regardé, j'ai tout aimé! merci pour le partage!
Merci pour le partage, c'est très instructif et c'est des techniques que je ne connaissais pas, j'irai dormir un peu moins bête ce soir ! J'ai un gabarit de queues d'aronde bas de gamme avec lequel je peine à régler et que je n'utilise plus. Ces techniques dévoilées dans tes vidéos, m'ont redonné la motivation de m'y remettre, les explications sont simples et surtout très efficaces pour la compréhension !!! Je rejoins JeffBurlu pour ses commentaires ! grand merci Monsieur
Merci beaucoup pour tous vos encouragements. je suis très touché.
Et bien... Vivement la suite
Mieux que Netflix....! La suite, la suite, la suite ....
clair net et précis !!!
Merci beaucoup
C'est super intéressant ! Merci.
J'apprends des trucs toutes les minutes.
Petite question au sujet du parquet sous tiroir : il est libre dans sa rainure ? Il ne risque pas d'être poussé en fermant le tiroir ?
non , le parquet est monté avec la structure du bâtit de commode !
Le parquet entre tiroir, qui ne fait que le tiers ou la moitié, peu être légèrement collé en rainure derrière les traverses de face.
José Das Neves merci de la réponse, ça me parait mieux comme ça.
En tout cas, je le redis, c'est intéressant de découvrir la façon dont c'est bâti et également la façon de l'usiner.
Génial ! On a même un peu d'historique de conception
Merci beaucoup pour ces partages !
Merci beaucoup pour tous ces encouragements.
prochain cours , les tiroirs de commode tombeau ?
Encore une fois bravo! C'est un formidable travail de présentation et de pédagogie forcement. A suivre .....
Trop bien merci pour le partage !
Je remettais toujours à plus tard un essai de fabrication d'un assemblage à queue d'aronde, la méthode de l'élastique m'a incité à franchir le pas (résultat moyen pour une première, mais en persévérant...)
J'attends avec impatience la suite sur les tiroirs plus contemporains .
Merci pour le partage
Bonjour, vous faites un travail remarquable !
Merci beaucoup. Je pense que la prochaine vidéo tardera un peu, car les cours on repris et je ne suis plus autant dispo. Bonne.
Ah non pas d'accord
J'ai tous vu hier et attend avec impatience la suite. Merci José Das Neves !
Super pas à pas (mais je garde mes deux compas pour tracer les queues!) Je rejoins les autres sur la qualité pédagogique.
deux compas? Ils servent à quoi?
Le premier sert à marquer un arrasement égal de chaque côté. Le second marque une largeur de queue + la largeur interqueue. C'est pénible à expliquer en théorie, mais une fois qu'on a essayé, c'est compris! Voir par exemple ici (à partir de 1:28 pour le traçage) youtube.com/wa...h?v=MUiPJF_jNEA
Fof utilise une méthode similaire (si j'ai bien suivi, un seul compas parce que l'espace interqueue est égal à l'arrasement), il a fait une vidéo ici
Au compas c'est tout simplement un genre de répartition. Effectivement avec un seul compas l'arasement est égal à l'interqueue. Sinon quand c'est une boîte à queues d'aronde à coupes d'onglet, je pointe mes onglets au trusquin, et je fais ma repartition au compas entre les deux traçage de trusquin.
je n'ai pas encore regarder les vidéos, mais je sent que je vais apprendre pas mal de choses !
Je vais les intégrées à ma routine quotidienne d'apprentissage de la théorie.
Merci pour le partage.
Ca valait le coup d'attendre, merci encore.
Très intéressant et très clair (comme d'hab' quoi).
Par contre, comment on fixe les coulisses larges (celle du côté droit, derrière un montant à 5'50") dans le cadre de tiroirs suspendus ?
Elle sont justes collées sur le côté ?
C'est vrai, c'est un oubli.
Les coulisses sont soit vissées collées soit assemblées devant derrière par tenon mortaise ou coincées dans des entailles peu profondes.
José Das Neves oubli réparé (et largement pardonné vu la densité d'informations diffusées dans ces quelques minutes).
Merci
Merci José c'est super intéressant et clair A très bientôt alors...
Bonjour
beaucoup de choses intéressantes sur des techniques toujours d actualité.
C'était super instructif, j'ai pas vu passer les 18min, merci!
Bonjour, merci pour le partage.
Quels sont les méthodes pour fixer le fond de tiroir une fois glissé dans la rainure ?
Bonjour, nos anciens le pointaient sur l'arrière du tiroir. Moi, comme beaucoup d'autres je préfère le visser - 2 vis. Si j'ai un problème d'équerrage sur le meuble ou le tiroir, je peux tricher en donnant un angle sur le fond pour adapter l'angle voulu et le mettre en faux équerrage. Alors dans ce cas il est confortable de pouvoir le démonter. C'est le fond qui donne l’équerrage du tiroir.
Ah oui, le fond ne doit pas avoir de jeu donc. Merci !
Encore une fois bravo! Des explications claires à l'aide d'un support très lisible pour une excellente compréhension.
A suivre. Bonne reprise.
Merci c'est top ... on apprends plein de chose.
C'est vraiment sympa de nous filmer et de partager vos cours.
Beau cadeau pour nous qui n'aurons pas la chance de pouvoir en suivre en présentiel.
Merci pour cette série très instructive! Les explications sont claires et la présentation sous sketchup efficace.
Merci
Petite question : pourquoi faut-il ranger la défonceuse au sol ?
Merci !
Bonjour Ara , ainsi elle ne pourra pas aller plus loin ! Sur l’établi elle devra parcourir une hauteur de presque 1m pour atteindre le sol et se casser...
Bonne journée.
Et oui.
Si vous n'avez jamais fait tomber delectroportatif de l'établi, sachez que parfois ça arrive chez les autres !
Heu... mais dans ce cas on range tous les outils électroportatifs au sol ?
(et on shoote dedans ?)
Certes cela ne m'est jamais arrivé (pour l'instant du moins) mais c'est comme le verre ou la bouteille que les gamins posent au bord de la table : un coup de coude et paf, alors qu'au milieu de la table en principe ça ne craint rien.
Sauf que le verre ou la bouteille n'est pas relié à un fin electrique qui pend par terre au milieu de plusieurs personnes qui se déplacent
Très clair et intéressant, j'ai tout regardé en une fois !! mille merci José !
Allez hop ! ton pas à pas est officiellement rangé dans la rubrique "A conserver précieusement"
J'espère que ça va te servir. A bientôt.
José Das Neves certainement ! D'ailleurs il me vient une question. Il n'y a jamais de butée qui evite la sortie complète (et la chute) du tiroir ?
C'est vrai, cest quelque chose que je n'ai pas traité .
Cest rare mais ça existe
Ton pas à pas m'a bien aidé pour mes tiroirs.
Petite question, faut t'il faire la finition dans la rainure de la coulisse ? Car c'est ce que j'ai fait et maintenant cela ne coulisse plus.
Coulisse plus pourquoi ?
Plus assez de jeu ?
Si tel est le cas il faut racler les coulisses ou le côté de tiroir.
Sinon parfois certain vernis font coincer le tiroir il faut essayer de frotter le surfaces avec du savon. Souvent mieux que de la paraffine.
Un grand MERCI.
Je ne connaissais pas cette façon de faire. Une fois de plus, cela démontre que les méthodes les plus simples sont les meilleures
Rebuté par la prise de tête qu'engendre le traçage des queues d'aronde, je réalise très peu ce genre de montages. Maintenant, je n'ai plus d'excuses.
Quelle mine d'information !
Merci pour toutes ces vidéos très instructives.
Tant mieux, je suis honoré par votre intérêt. Bon copeaux
José Das Neves je dirais même plus ! Une fois qu'on a assimilé l'information, la pratique devient un plaisir
en montrant la technique de l'élastique pour définir les queues, les gens sont ébahis par la simplicité et l'efficacité du procédé. J'ai vendu mon dispositif pour queues d'aronde et je ne jure plus que par ma sar, mon élastique, ma défonceuse et son dispositif. Encore merci!!!
Vic66 +1
Un immense merci pour ce cours magistral en distanciel ! Encore encore. J'ai fait mes premiers tiroirs d'ébéniste. Je suis loin des 30min en sortie de rabotage, mais je compte bien en refaire rapidement.
A très vite.
Bonjour José, je dois vraiment prendre le temps de vous remercier !! J'avais commencé un assemblage par queue d'aronde suite à plusieurs vidéos youtube (ciseaux à bois et scie) il y a 1an, mais c'était une catastrophe... premier assemblage au bout de 3h
et en plus il y avait des petits jeux
. Bref j'avais complètement abandonné ce genre de montage.
Mais la j'ai un bureau à faire pour ma fille et je voulais faire de beaux tiroirs à queue d'aronde. Puis je suis tombé sur cette mine d'information !! Donc encore un grand merci
Je suis très touché, vraiment. Ravie que cela vous plaise.
Bonjour José,
encore merci pour ce cours très complet et très pédagogique sur les tiroirs. J'ai appris beaucoup de choses qu'il va falloir que je mette en pratique.
J'attends avec impatience la suite sur d'autres techniques.
