Dans le cadre de ce pas à pas, je vous partage mon processus pour la création de plans de travail en compact.
Liste des articles
Table à manger
J'ai commencé par ce qui me faisait le plus peur, c'est à dire la table à manger.

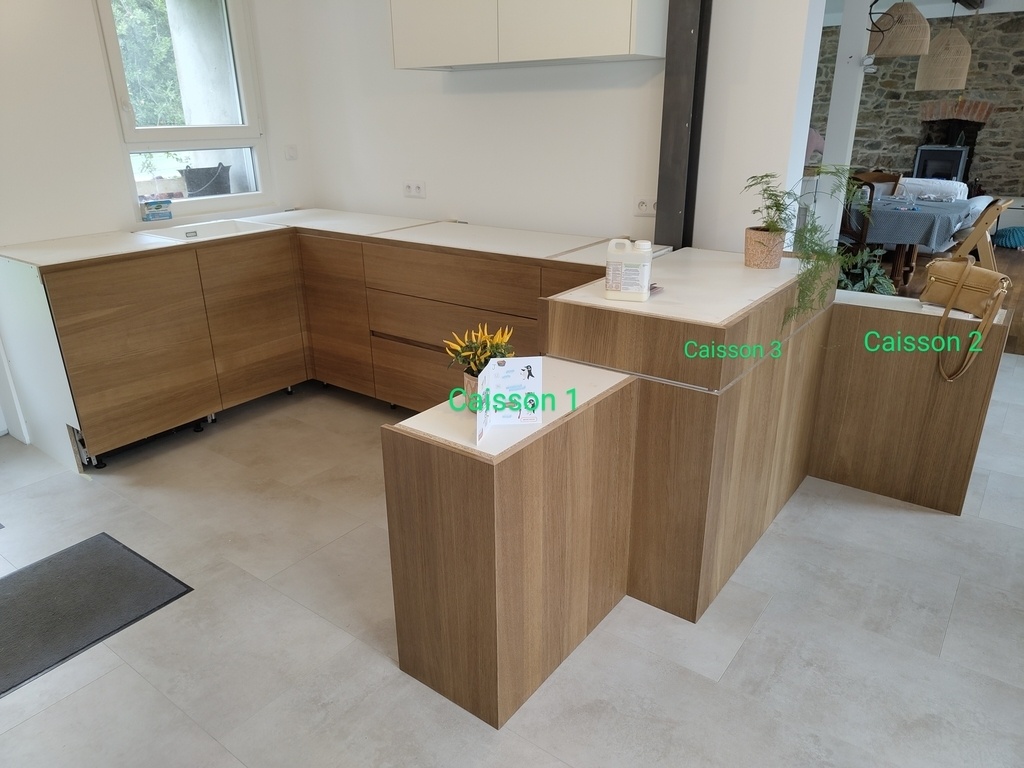

Celle ci repose sur deux caissons et dans une rainure sur un troisième caisson (enfin c'était le plan)

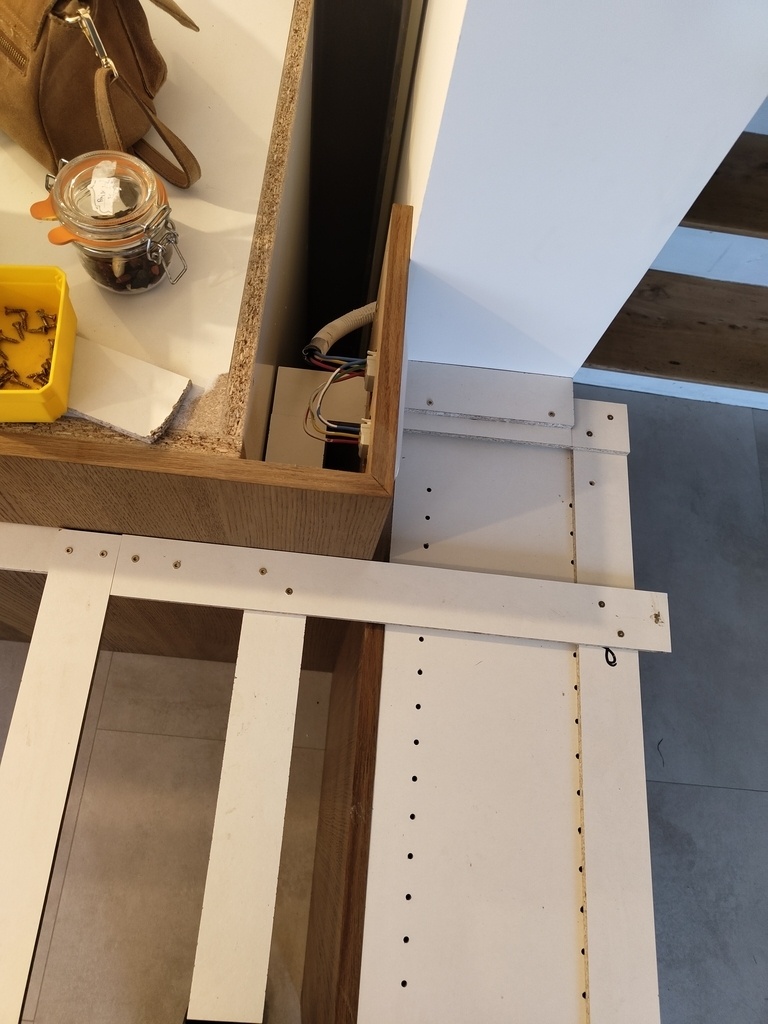

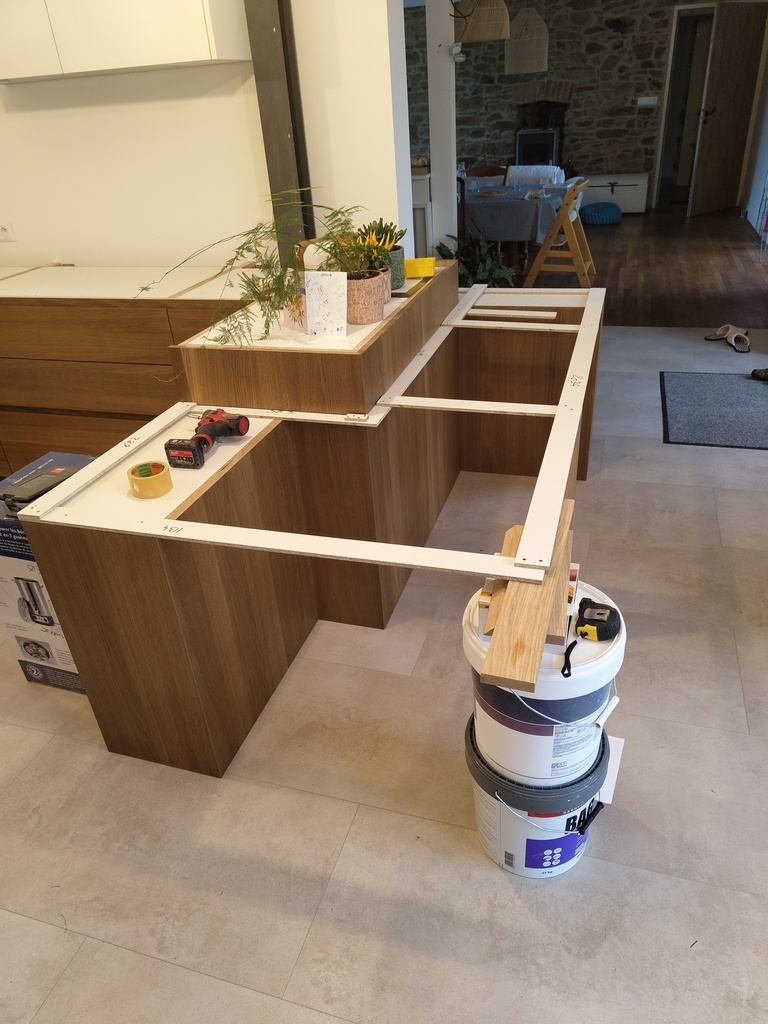

Après avoir scié des bandes de 8mm aggloméré blanc, je peux débuté le gabarit de la future table.

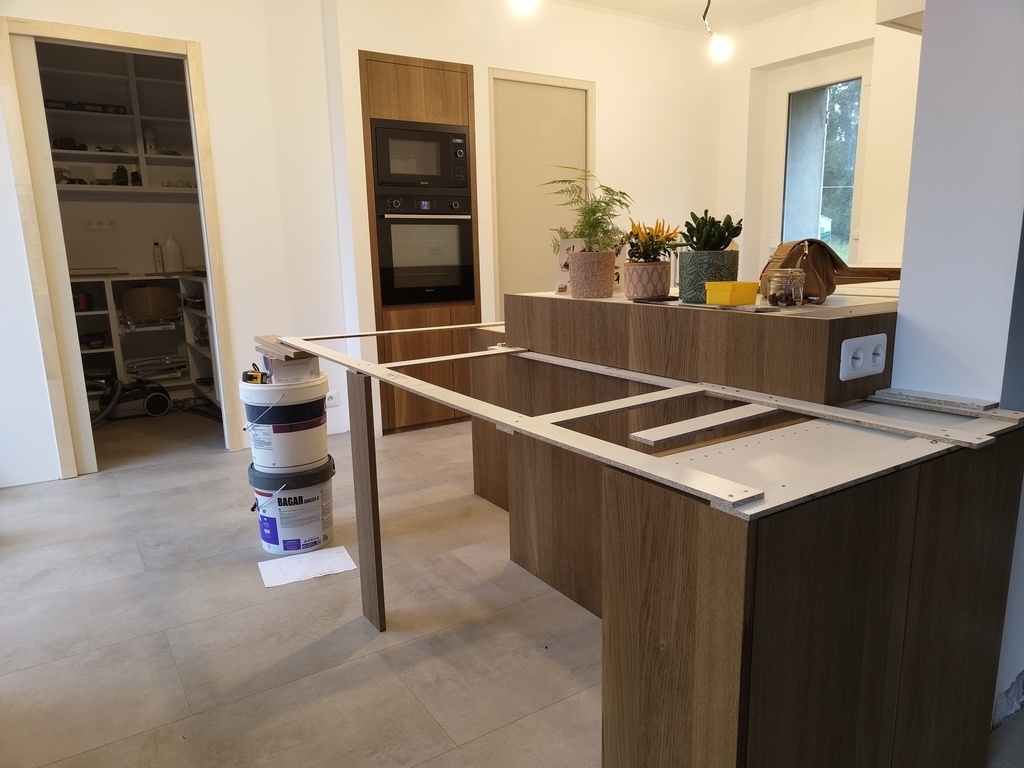

Une fois le gabarit assemblé, solidifié, il suffit de le serrer sur la feuille de compact et de reporter son contour.

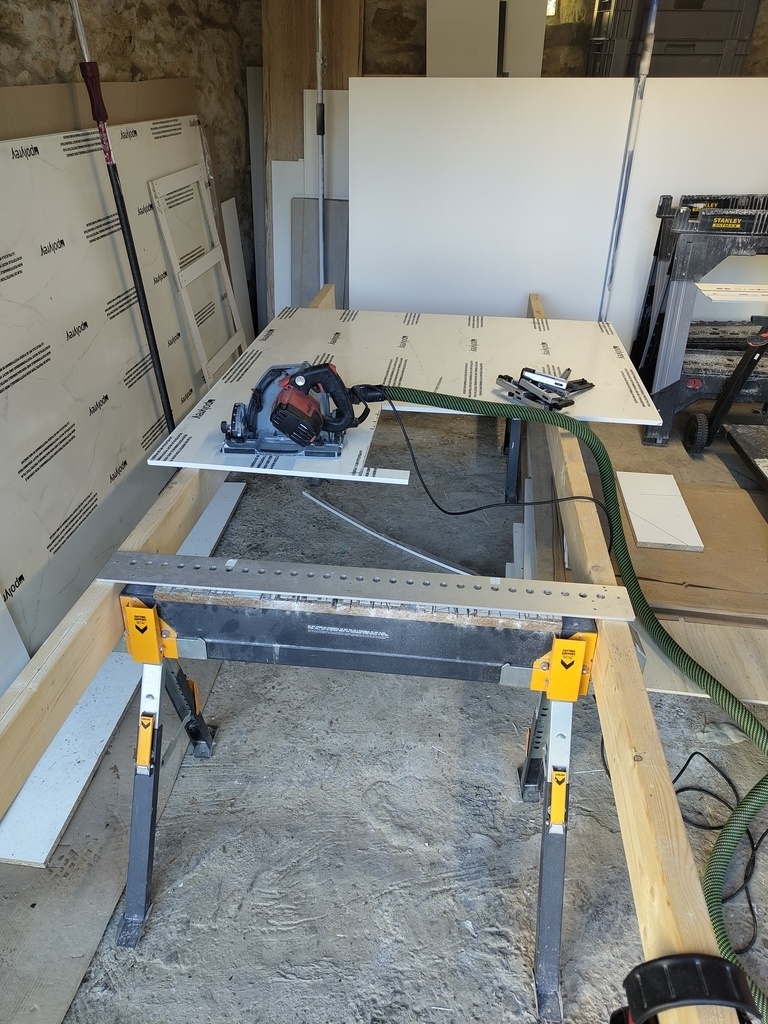

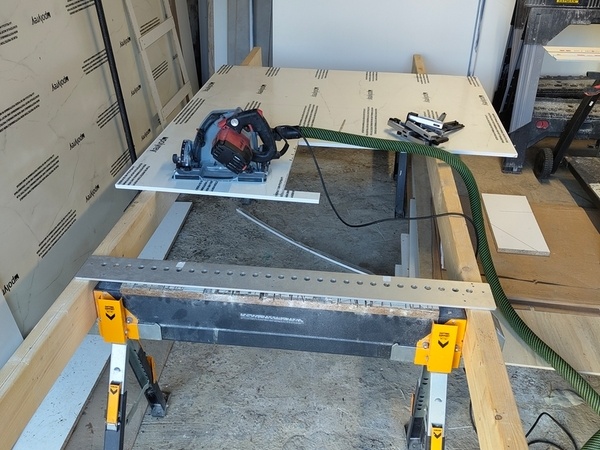

La difficulté provient surtout de la manutention de la feuille pour la faire passer sur l'établi de découpe.
Toutes les découpes sont faites avec une plongeante et une sauteuse.
Pour la plongeante, je la met en vitesse maximale, la lame est neuve ou fraîche, la plongée est 6-7 mm en plus de l'épaisseur du compact (12,5 ici).
Le rail est systématiquement fixé.
Pour ce que est de la sauteuse, la lame est une denture inversé pour sol stratifié, une lame courte, la vitesse est a 4 sur 6 et la "pendularité" est activé mais au minimum.
La finition se fait au ponçage des chants au grain 180.

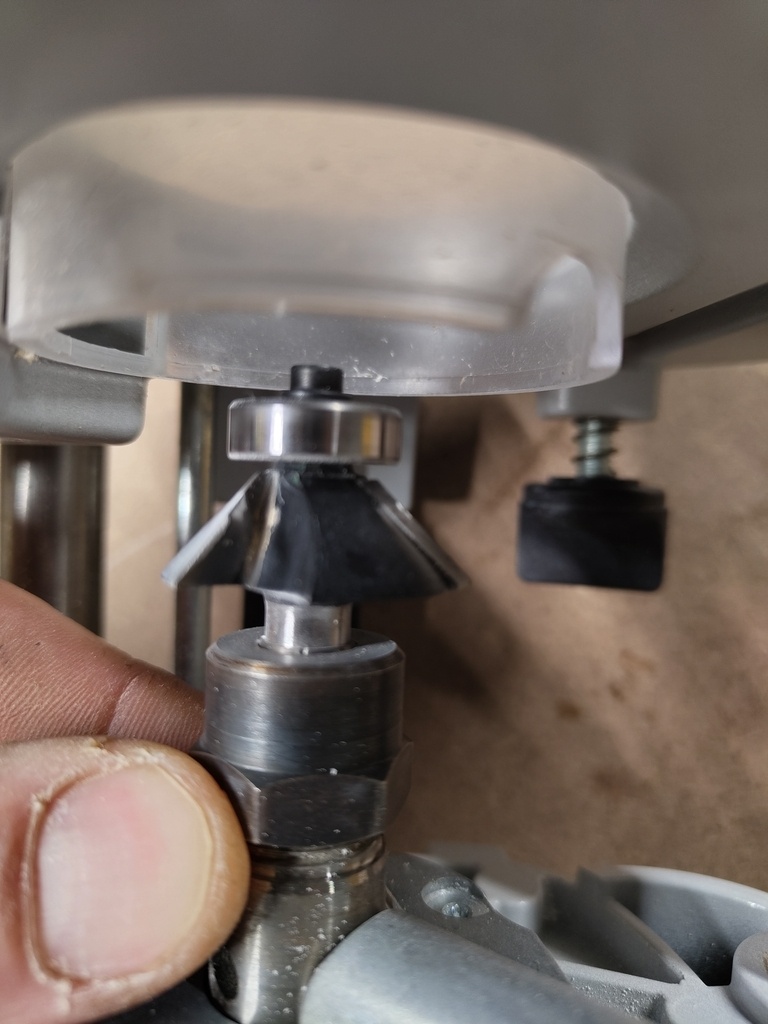

Le cassage des arrêtes à la défonceuse avec une mèche chanfrein à 45°.
Et une nouvelle fois un ponçage de chant pour retirer les éventuelles marques laissé par le roulement de la défonceuse.
Je suis partie sur un carré de 1mm pour la table par rapport aux coudes et à la position assise.
Par contre j'ai préféré 0,5 pour les plans de travails de la cuisine.

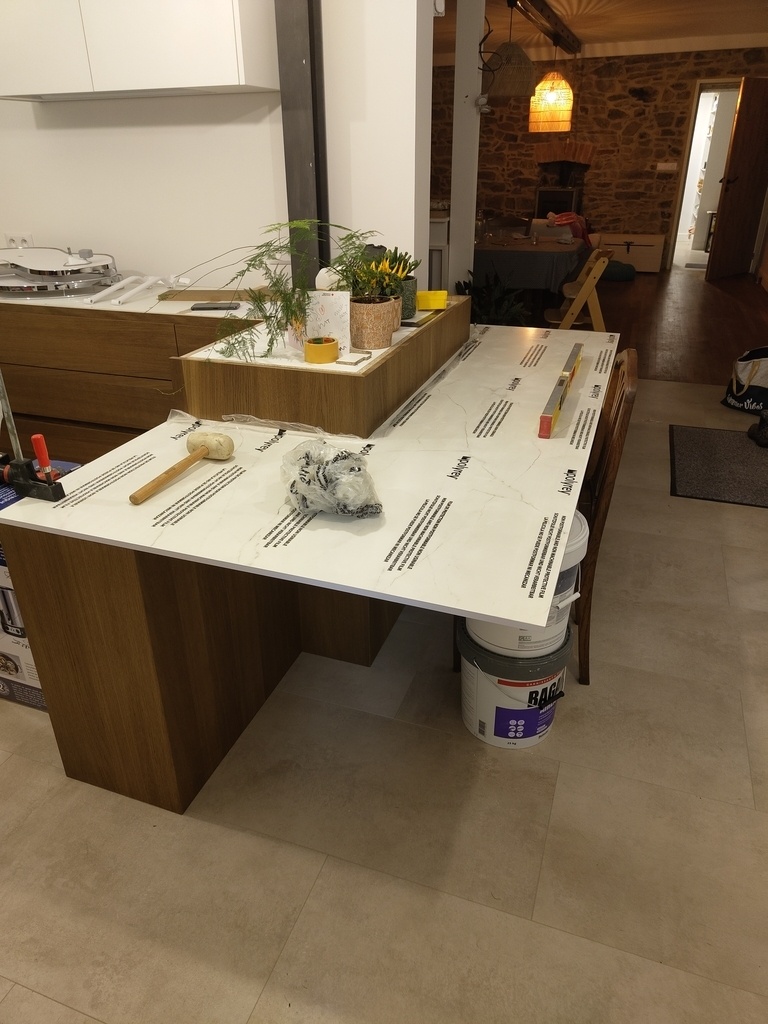

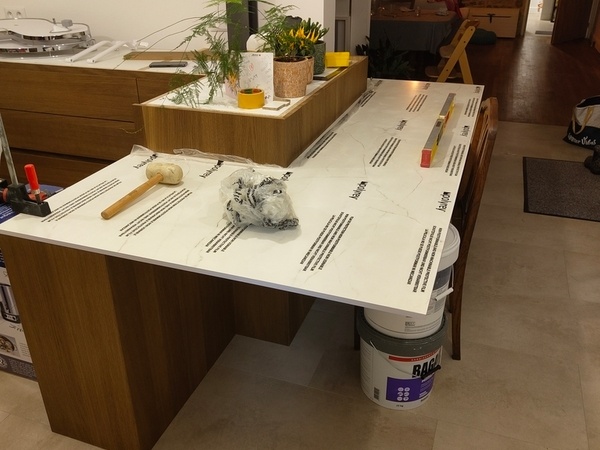

Suite aux essais en simulation de repas, je constate un porte à faux trop important au niveau de la pointe.

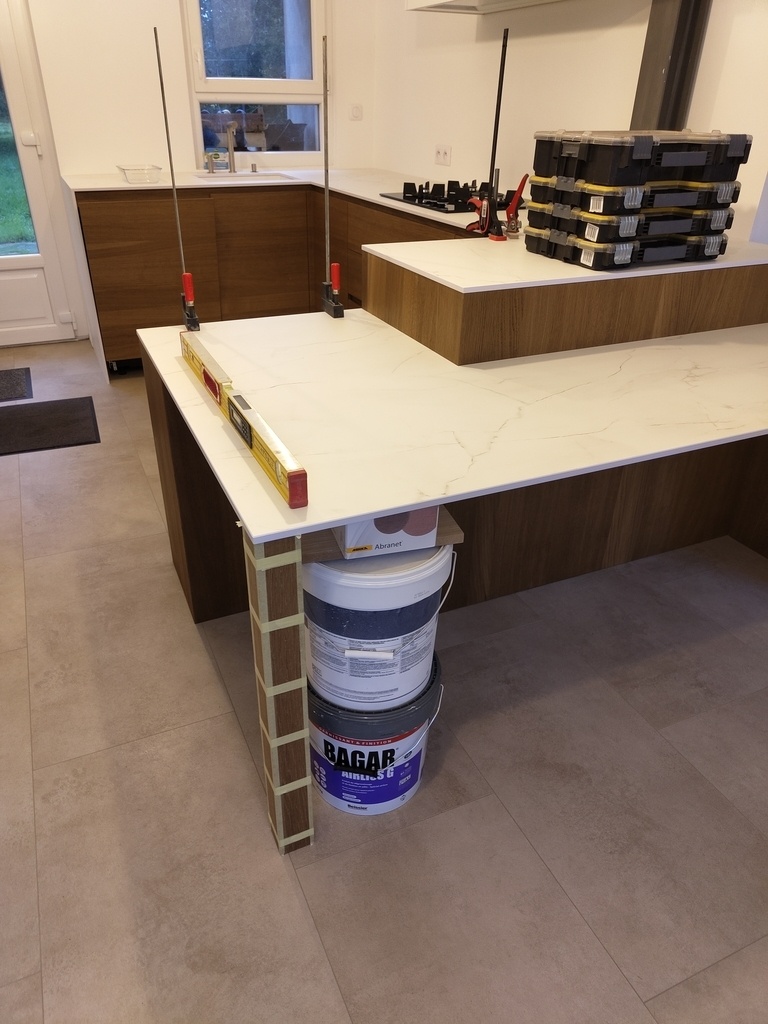

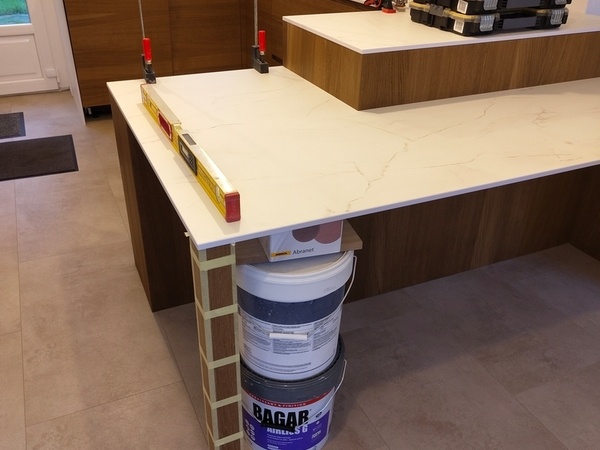

Je voulais m'en passé, mais je n'ai pas le choix que de faire un pied pour rattraper les 3mm de chutes.

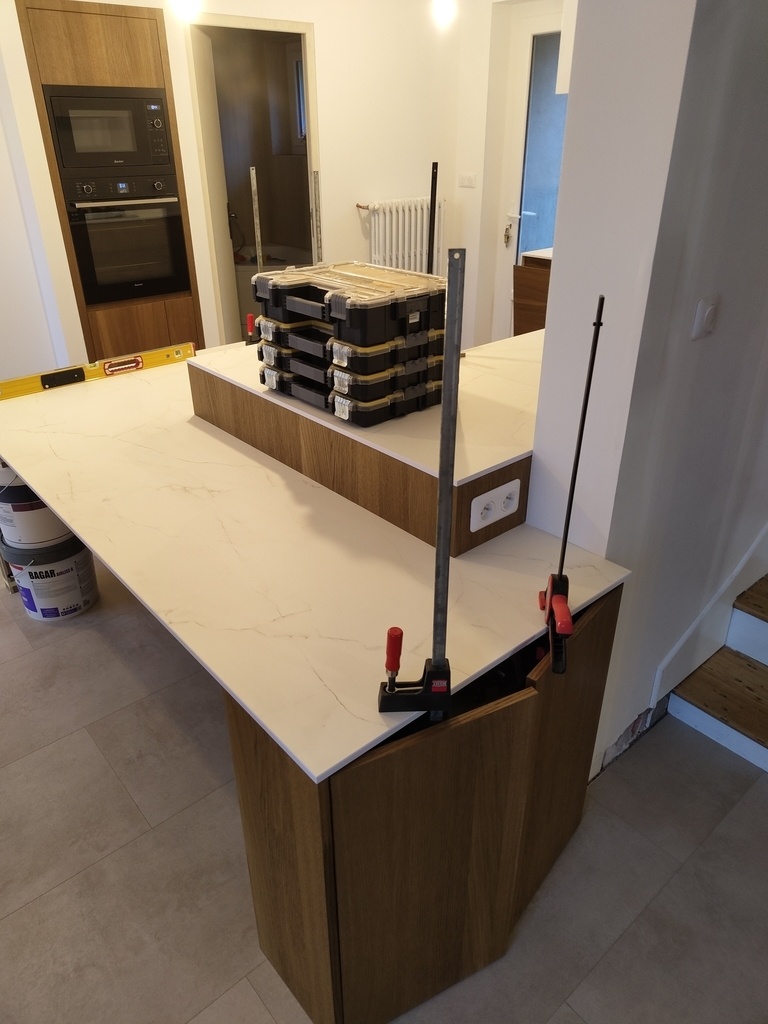

On remarque aussi sur la photo au dessus que les autres plans sont posés, et on voit surtout un poids de 25/30 kilos de vis.
En effet, au sciage, le compact prend souvent du mouvement suite au libération des tensions internes.
Avec une colle PU souple et des poids ainsi que des serres joints, il est assez facile de le contraindre.
Plan de travail avec évier sous plan
Je ferai l'impasse sur le plan de travail de la plaque de cuisson ainsi que sur un autre petit élément car ces derniers ne présente aucune nouvelle mise en œuvre, technique ou difficultés par rapport aux autres plans.

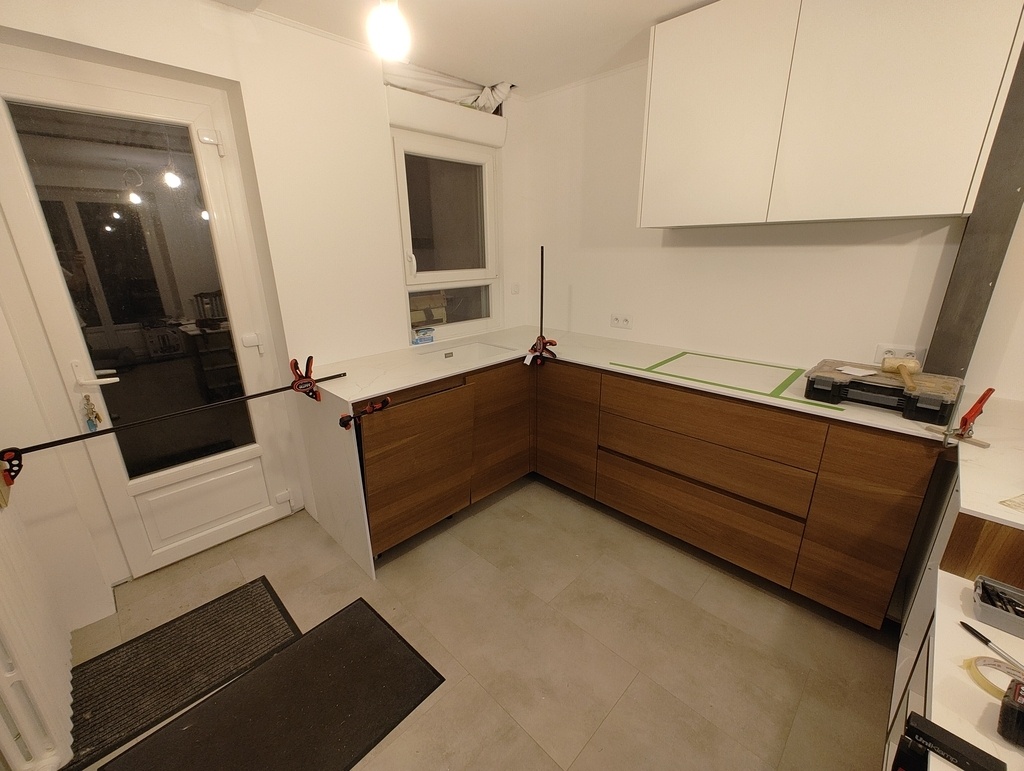

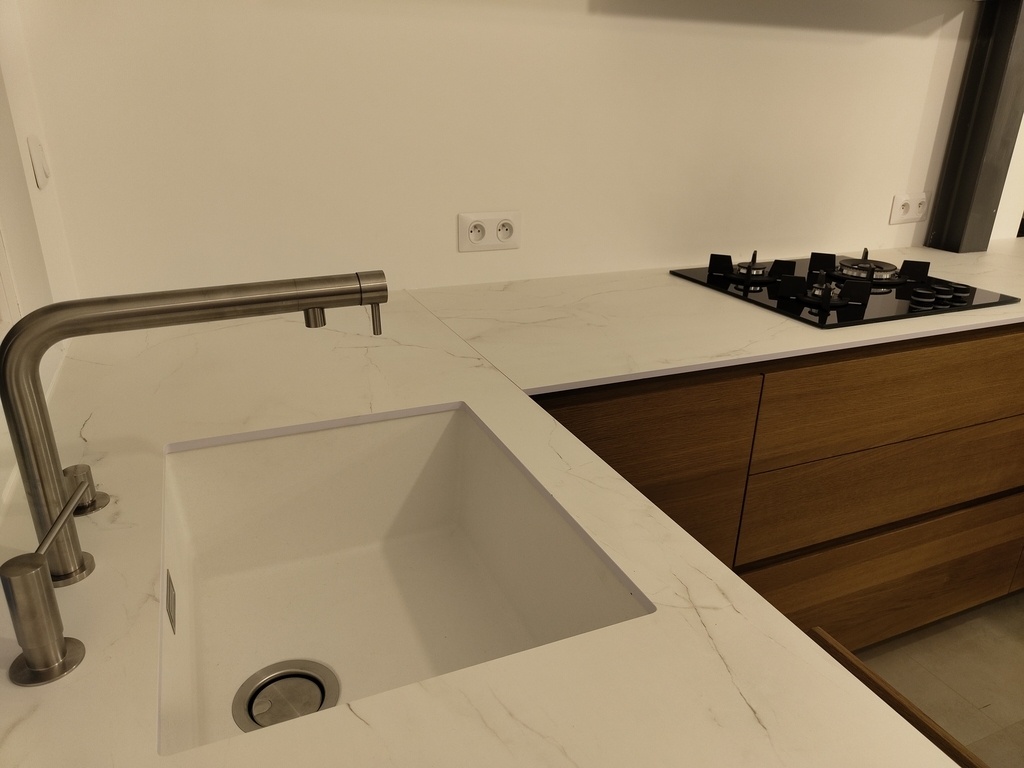

Le plan évier est en 2 parties, une retombée et le plan horizontal avec l'évier dessous.

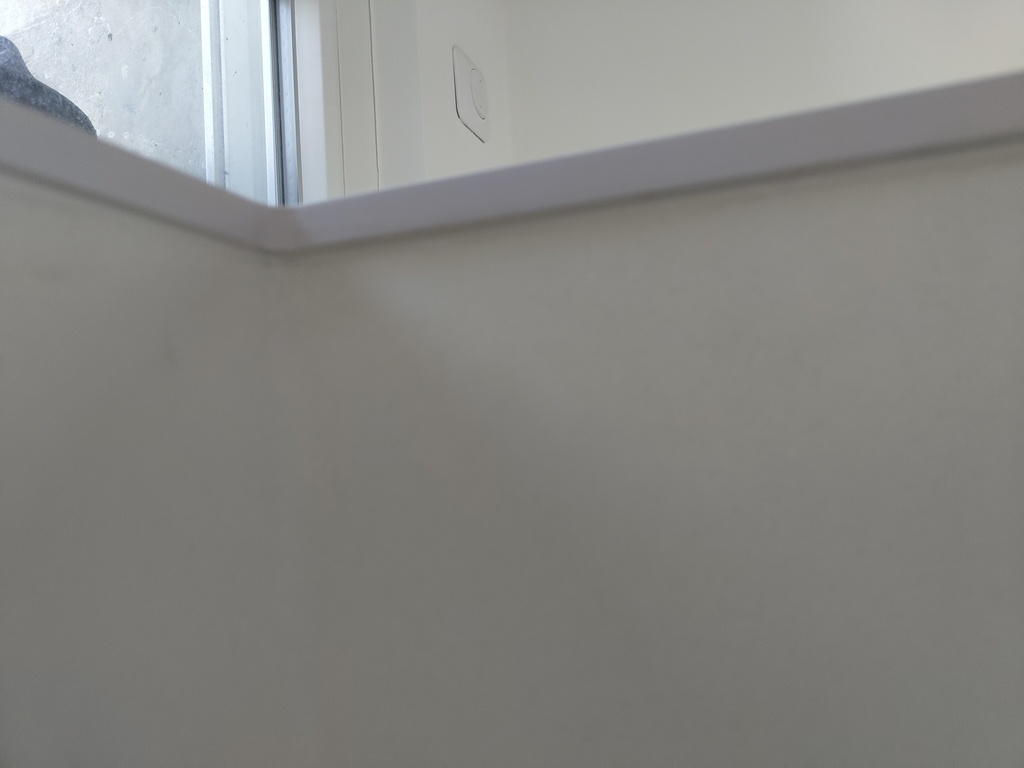

J'ai débuté par la retombé car je voulais un alignement nickel sur mon arrête de mur, donc forcément elle est légèrement en diagonale donc le plan "évier" devra prendre ça en compte.

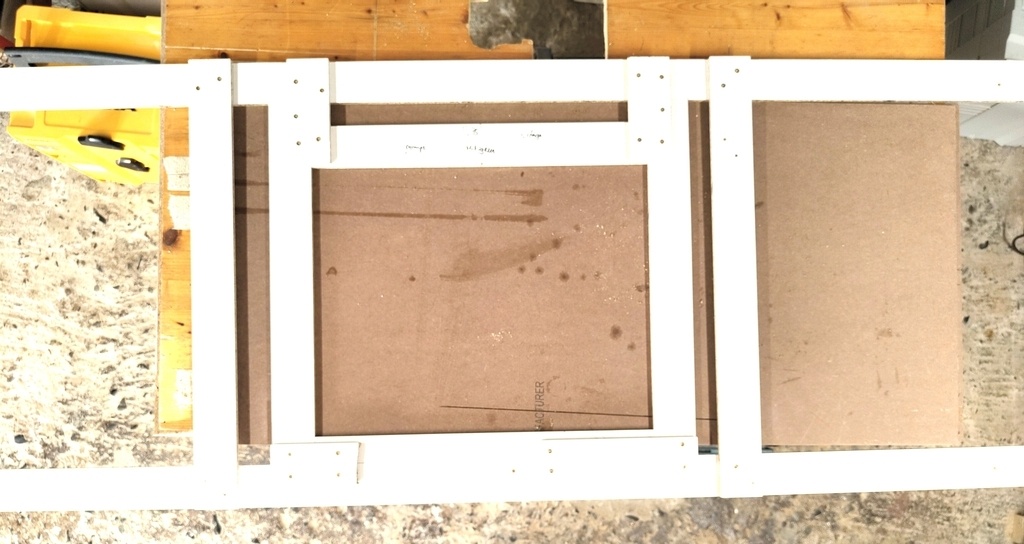

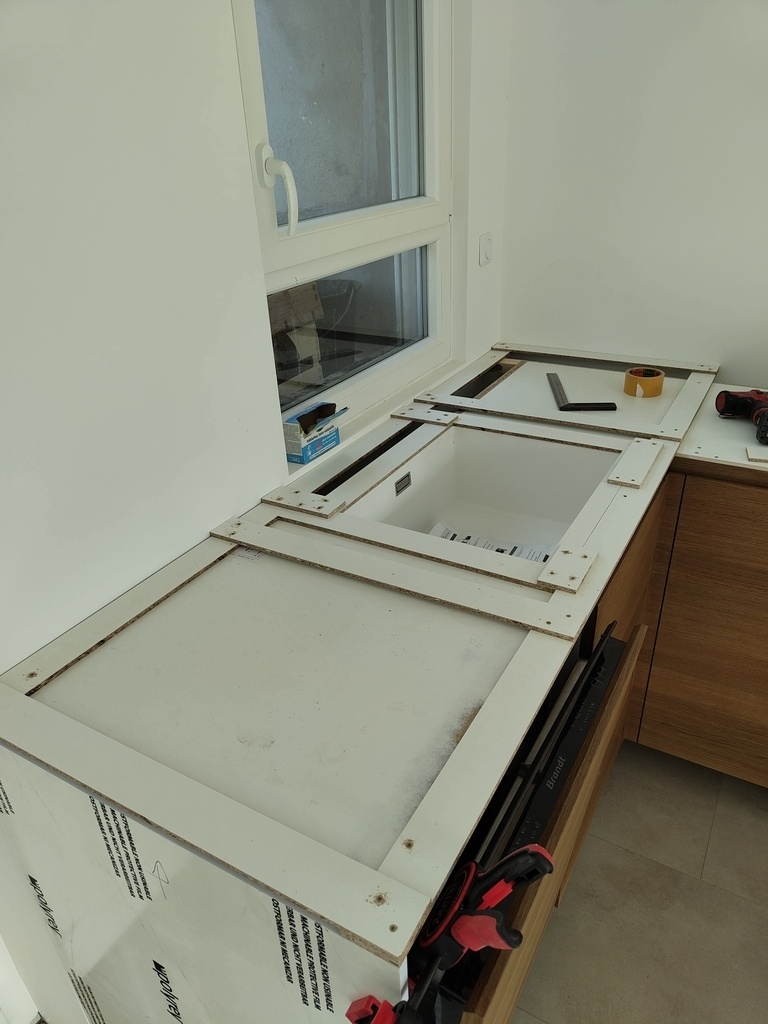

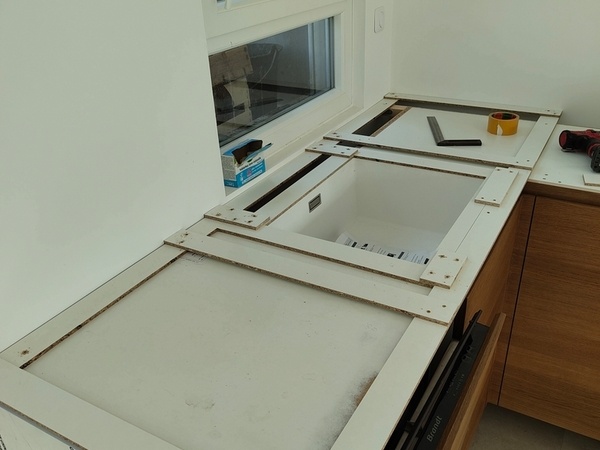

Comme précédemment, un gabarit en 8mm est créé.

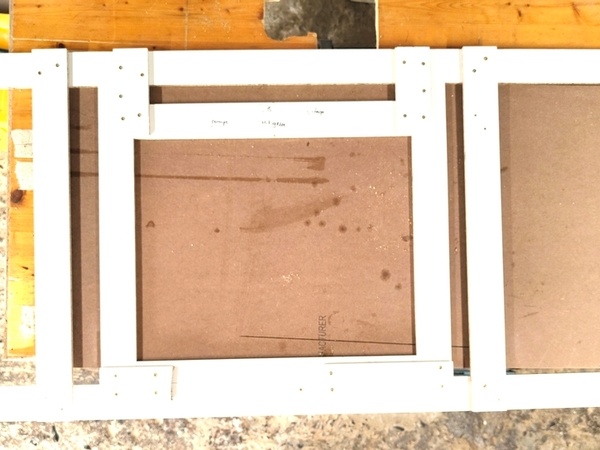

La subtilité, c'est qu'il faut implanter son évier dans le gabarit.
Deux bénéfices à le faire :
- le gabarit de forme inclus déjà le gabarit de copiage pour "nettoyer" la découpe à la défonceuse.
- on est certain du parallélisme par rapport au bord du plan.
Second point important, il faut mettre sur le même plan de le trou pour la cuve et le reste du gabarit. En effet, avec se genre de montage, on peut facilement arriver à 2/3 épaisseur de 8mm.

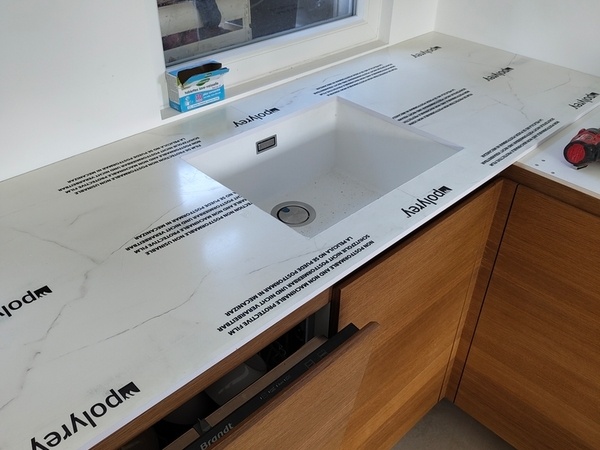

Reste à découper la forme du plan et de la cuve, même système que pour la table, scie plongeante et sauteuse.
Ensuite, on "nettoie" la découpe de la cuve :

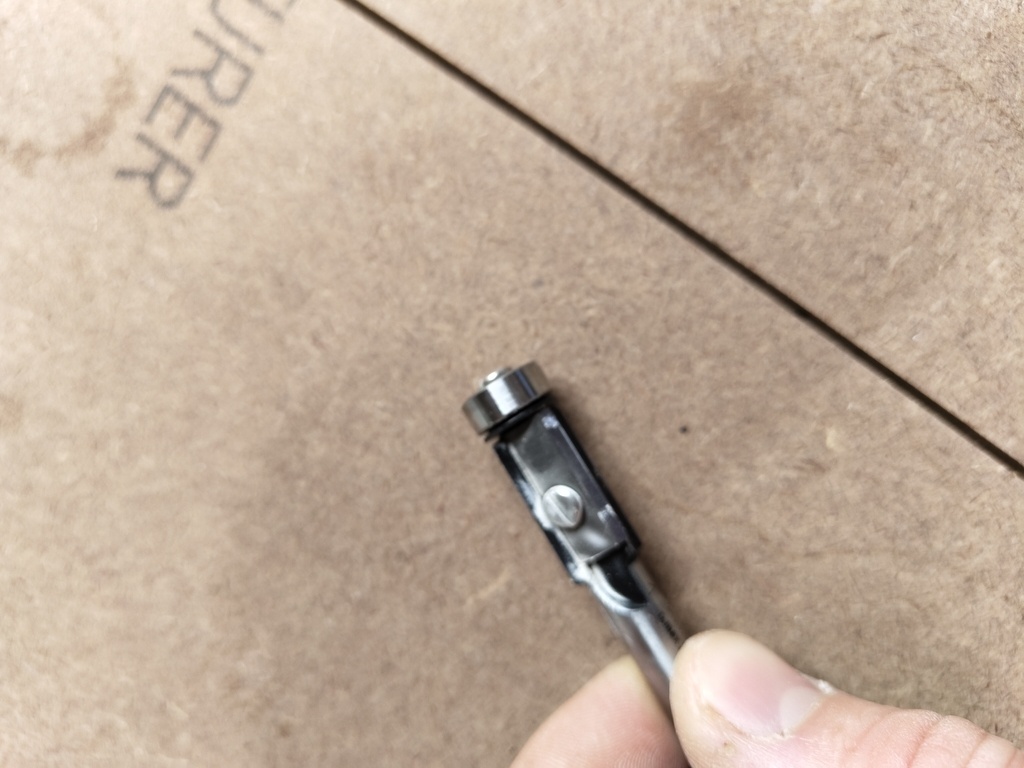

-un passage avec la défonceuse et une mèche à copier affûté avec roulement en haut.
-un coup de ponçage à l'orbitale grain 180.
-on fait les arrêtes avec une mèche à chanfrein
-on ponce un dernière fois pour retirer les marques de roulements.

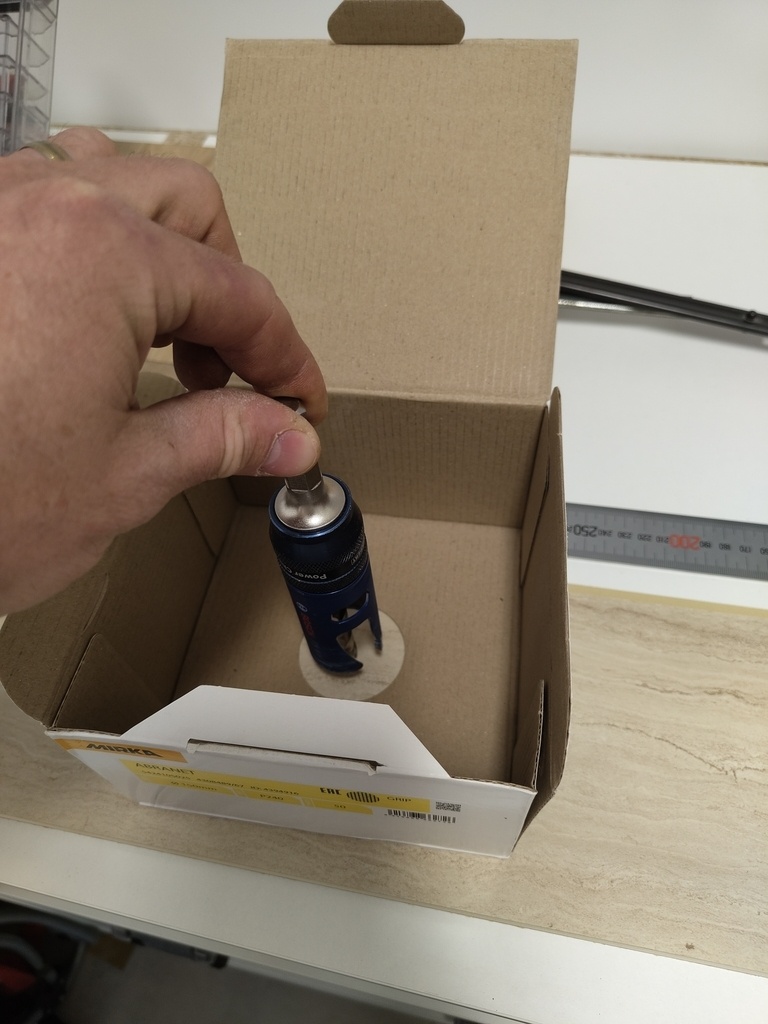

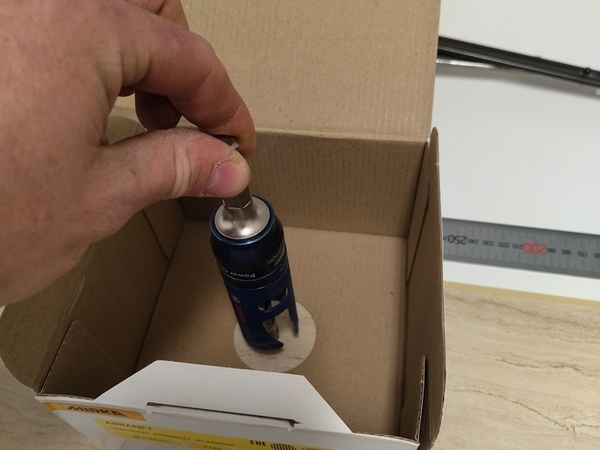

Pour ce qui est de la robinetterie, on va bannir les forsner, il nous faut du perçage de 35 et je conseil vivement du carbure, avec une petite astuce pour éviter les copeaux dans la maison entière.
- un coup de pointeau sur la zone à percer
- je perce à 7mm avec une mèche acier
- je perce à 35 mm avec une mèche guide de 8mm
- je n'oublie pas d'avoir mon aspirateur et ma boîte mirka avec moi

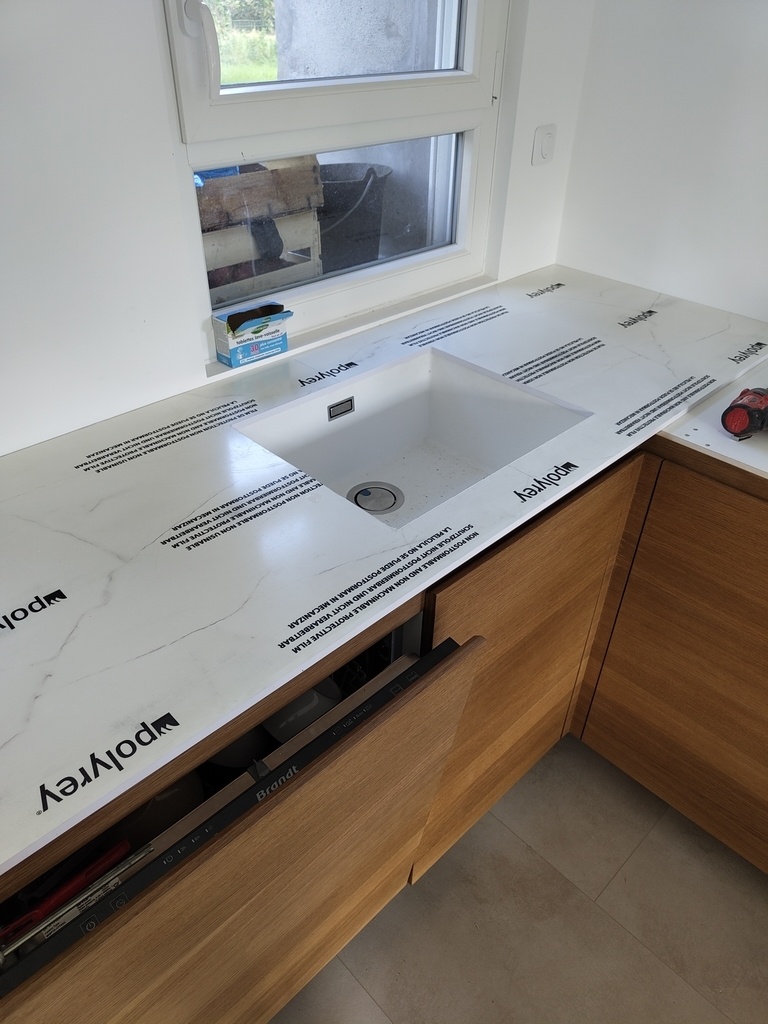

On passe ensuite à l'étape du collage du plan (dans la réalité, je colle tous les plans et même temps).

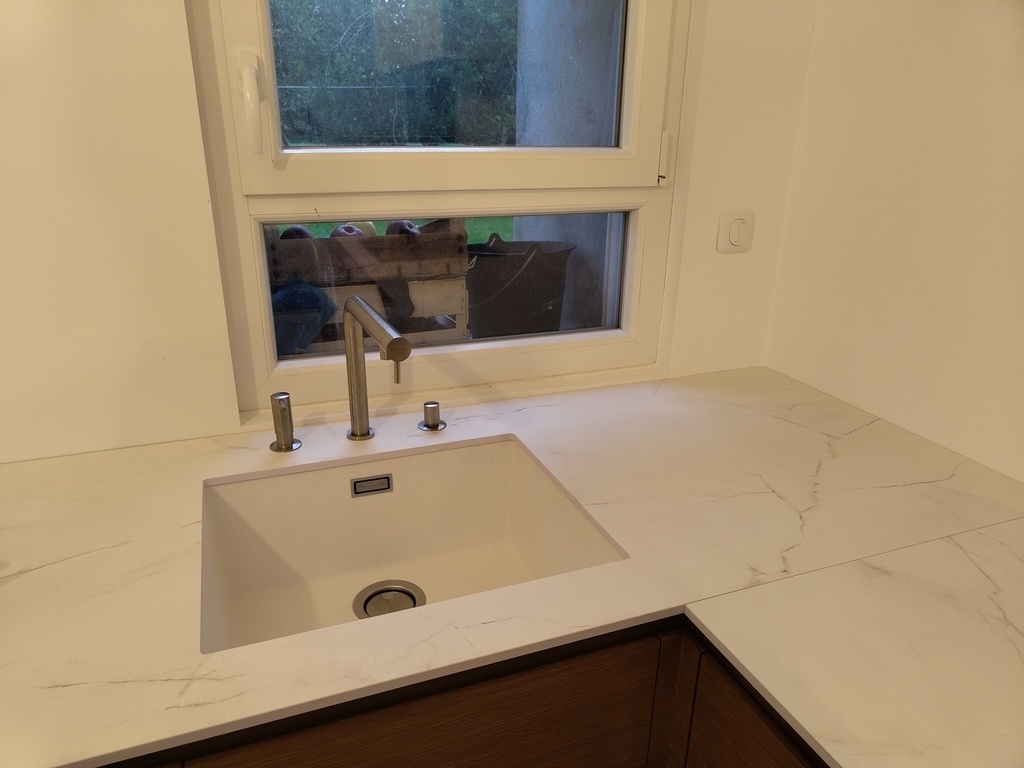

L'évier est collé dessous avec une colle PU non expansive.
Il sera ultérieurement jointé au silicone sanitaire, pour éviter un nid à me... sous le plan.

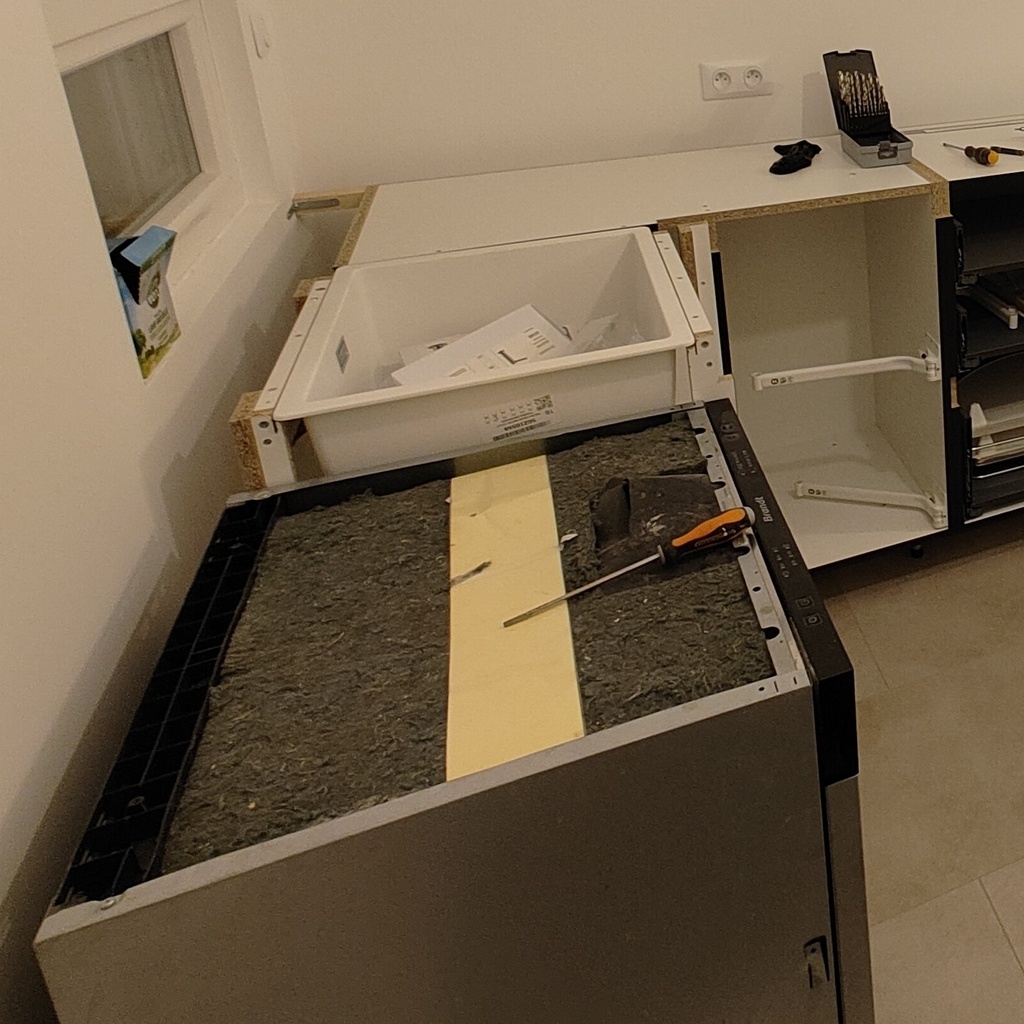

Dernière chose, dans mon cas de figure, l'évier est collé sous plan, mais il est surtout soutenue en rainure par mon meuble évier, qui possède une ceinture en massif.
Licence
Discussions
C’est un très joli projet, j’attends la suite !
Bonjour, merci pour le compliment.
La suite est soit un petite partie sur le plan de travail de l'évier, sa fixation sous plan et le perçage du mitigeur et accessoires.
Dites moi si sa vous intéresse, sinon je referais un post pour la cuisine complète une fois fini (1/2 semaines).
Pour tenir la cuve sous plan tu peux aussi coller des chutes de compact autour de la découpe de ton plan avec une vis qui dépasse puis fixer ta cuve avec des pâtes et des écrous. Si tu n’as pas la place tu fixe lmcstore.com/f...s-de-150-1.html sur tes côtés de meubles avec la vis qui va avec pour régler ta cuve en hauteur. Il faut que ta traverse avant de meuble soit démontable pour pouvoir glisser ta cuve entre ton plan et tes équerres. La suite je te laisse imaginer.
Pour l’assemblage des plans clamex P14 flexus ça fonctionne bien.
Bonjour Ludo, merci pour toute ces astuces. En temps normal, j'aurais collé la cuve directement sous le compact, au polymère ou à la PU40 et sa tien super bien sans aucun renfort. Mais dans ce cas de figure, il me fallait un évier plus grand que le meuble dans lequel il est. La cuve fait 55 et le meuble 45. Les joues sont donc entaillée et c'est elle qui récupère le poids, la ceinture massif et feuillurée et l'évier est collé sous plan. On a donc un triptyque ceinture/bretelles sur une salopette :)
Les Clamex P14 sont ceux avec un loquet métallique et qui demande à utiliser un tournevis pour le verrouillage ? (Je n'ai pas de lamello)
