Sauterelles à la défonceuse

+

Il vous faudra pour ce pas à pas :

• Une défonceuse
• Une bague à copier
• Une fraise droite
• Une scie sauteuse
• Une perceuse
• Quelques bouts de bois !

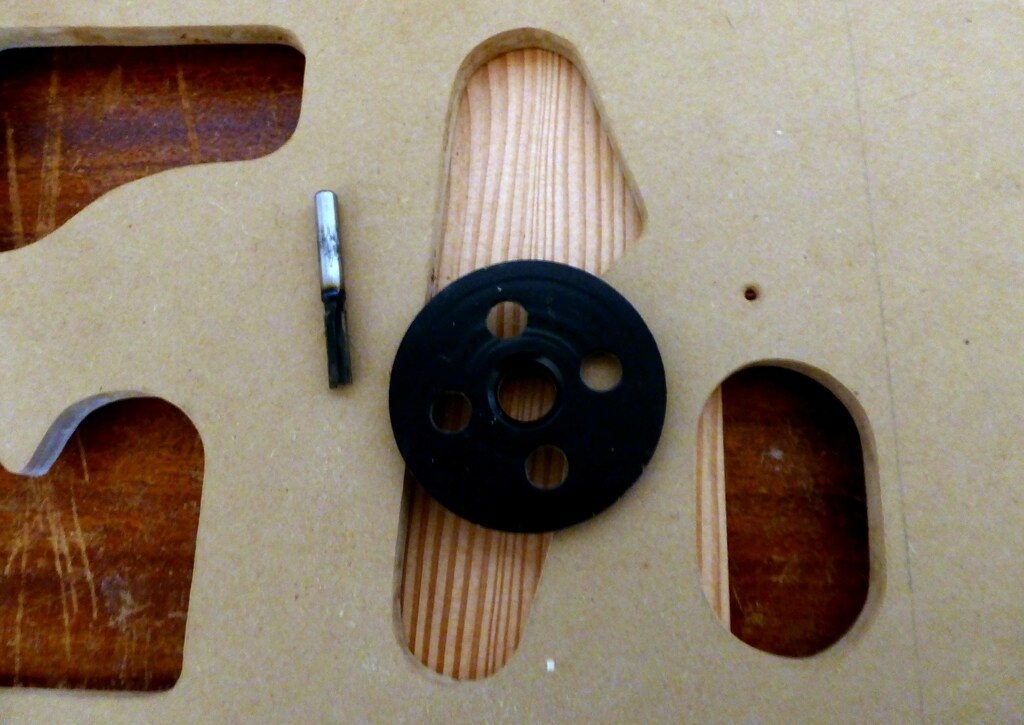

J'utilise une bague à copier de 16mm de diamètre extérieur et une fraise droite de 5mm.

+

Malheureusement il vous faudra le même couple bague/fraise pour utiliser le gabarit. Sinon il faut refaire le plan du gabarit.

Pour faire ça le calcul est simple :

((Diamètre de la bague – diamètre de la fraise) / 2) + diamètre de la fraise

Dans mon cas : ((16 – 5)/2)+ 5 = 10,5

Pour faire la forme dont j'ai besoin je dois donc écarter le contour de la forme voulu dans tous les sens de 10,5mm.

Deux solutions :

• Mettre des coups de compas rapprochés jusqu'à avoir fait le tour de la forme.
• Faire un contour sur un logiciel de retouche photo (photoshop dans mon cas). Photoshop parlant en pixel il faut convertir 10,5mm en pixels ce qui donne 124 pixels pour une résolution de 300dpi. Il suffit alors de découper les formes finales voulues et de leur appliquer un contour de 124px.

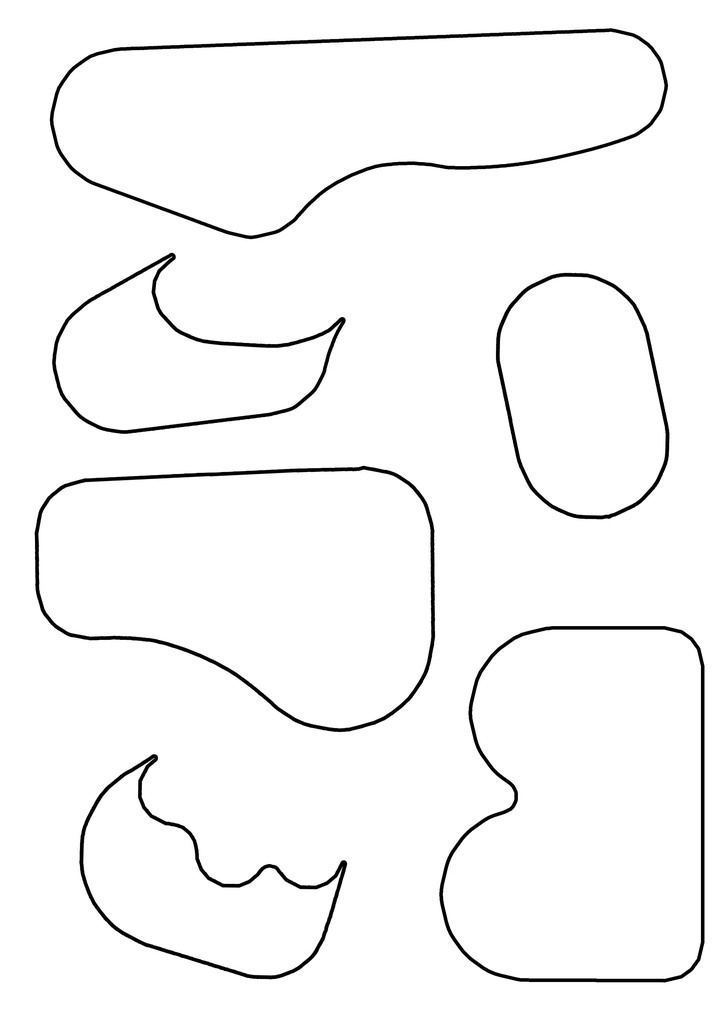

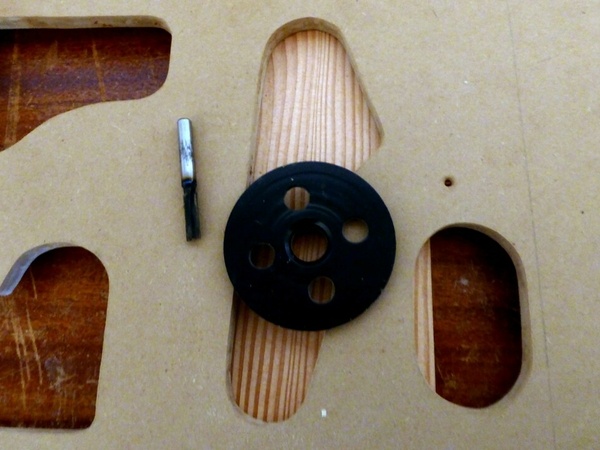

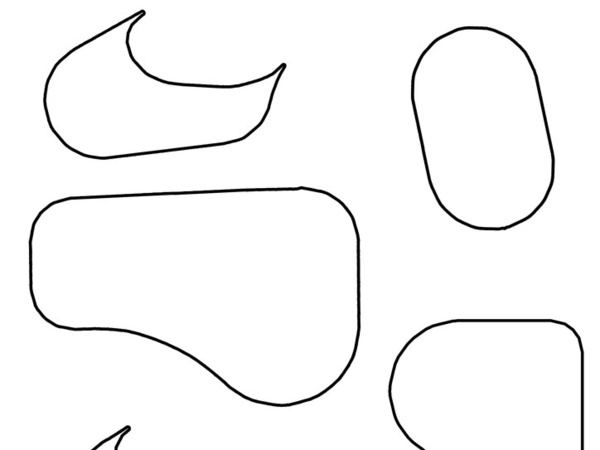

Voilà le plan pour mon couple fraise/bague :

+

Il n'y a plus qu'à fabriquer les emporte-pièces. Ça peut se faire avec une scie sauteuse par exemple. Il faut bien enlever toutes les petites bosses et irrégularités avec une lime et du papier ponce pour éviter de les reproduire sur les pièces finales.

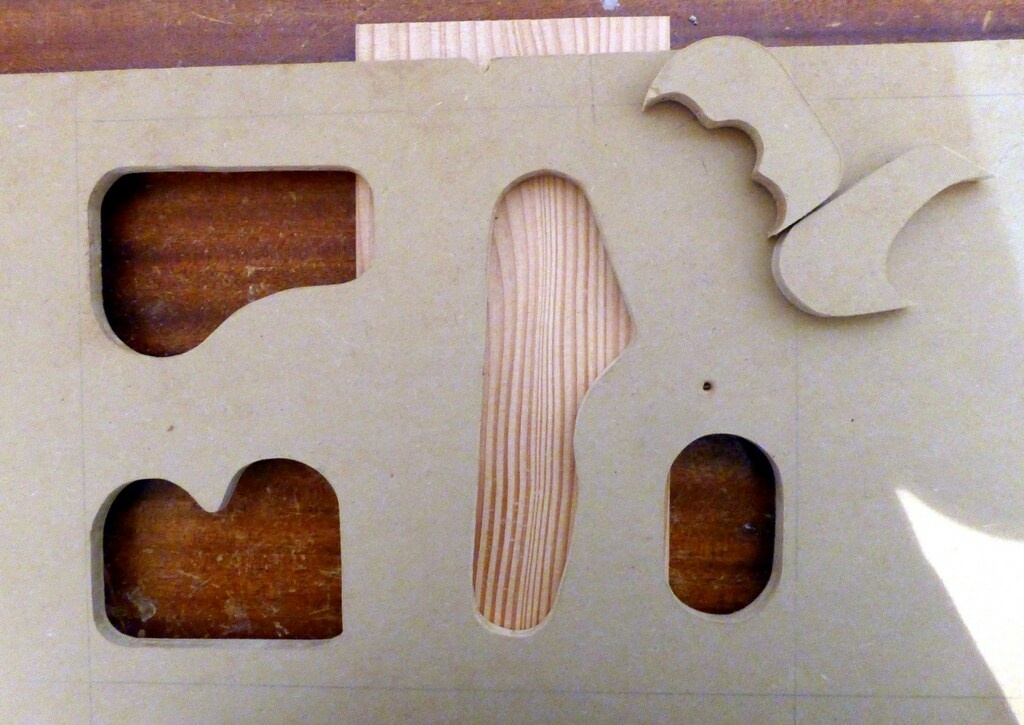

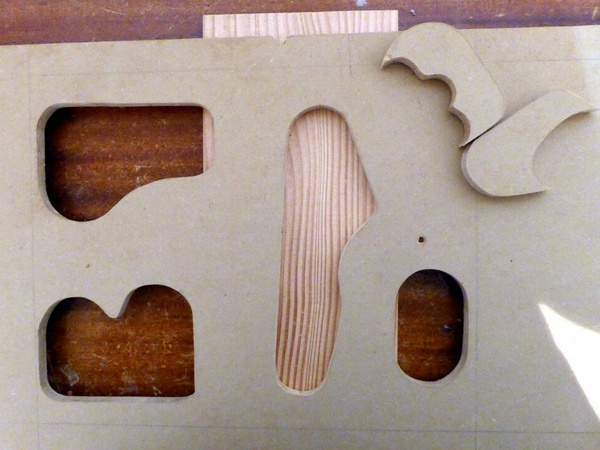

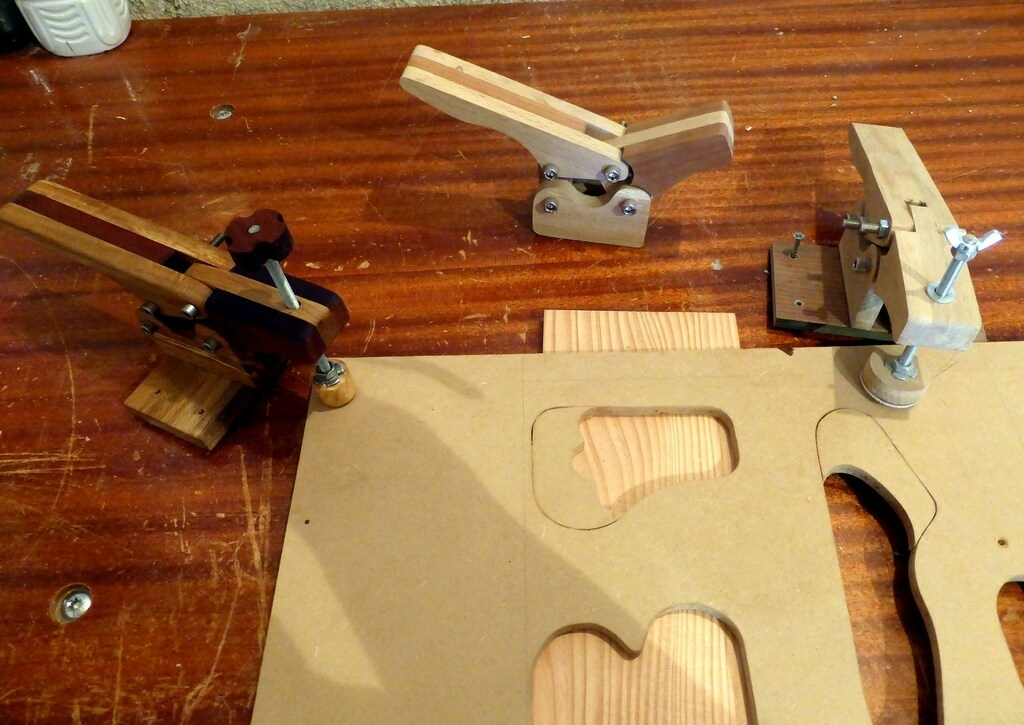

L'emporte pièce une fois découpé peut ressembler à ça :

+

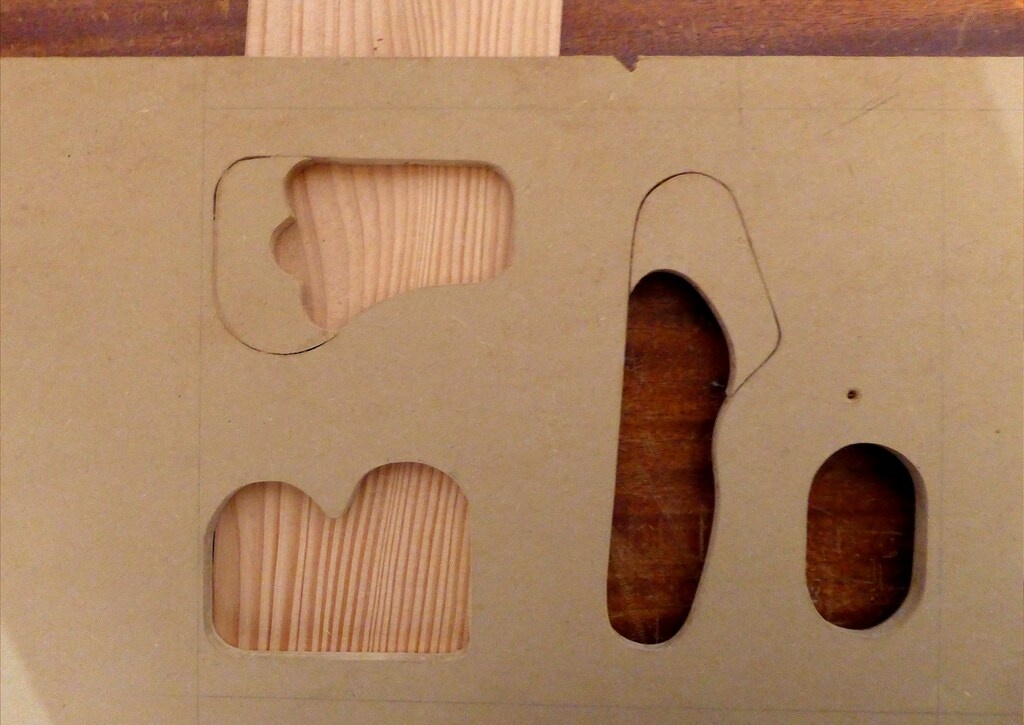

ou à ça si on retire les parties mobiles pour usiner les autres pièces (de la tête et de la queue) :

+

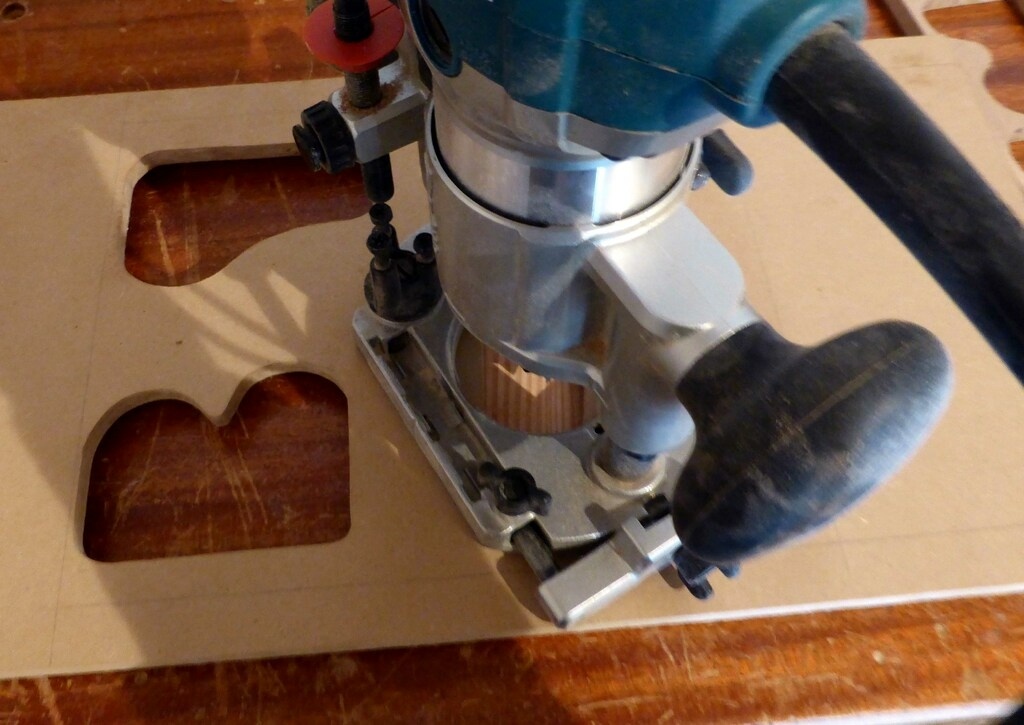

Une fois la bague et la fraise correspondante mises en place sur la défonceuse, il n'y a qu'à se laisser guider par le gabarit en faisant bien attention de garder la bague collée aux bordures du gabarit.

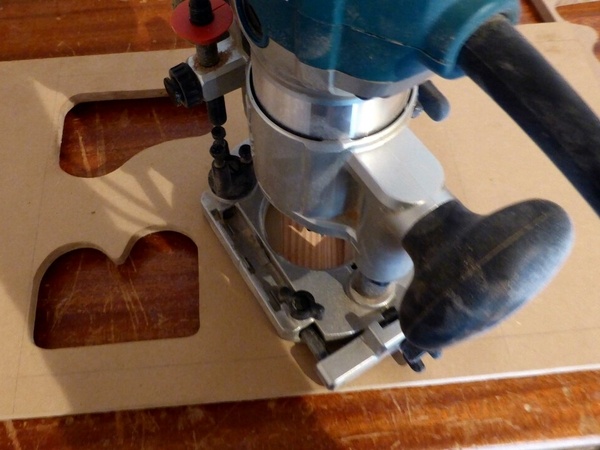

Ça ressemble à ça :

+

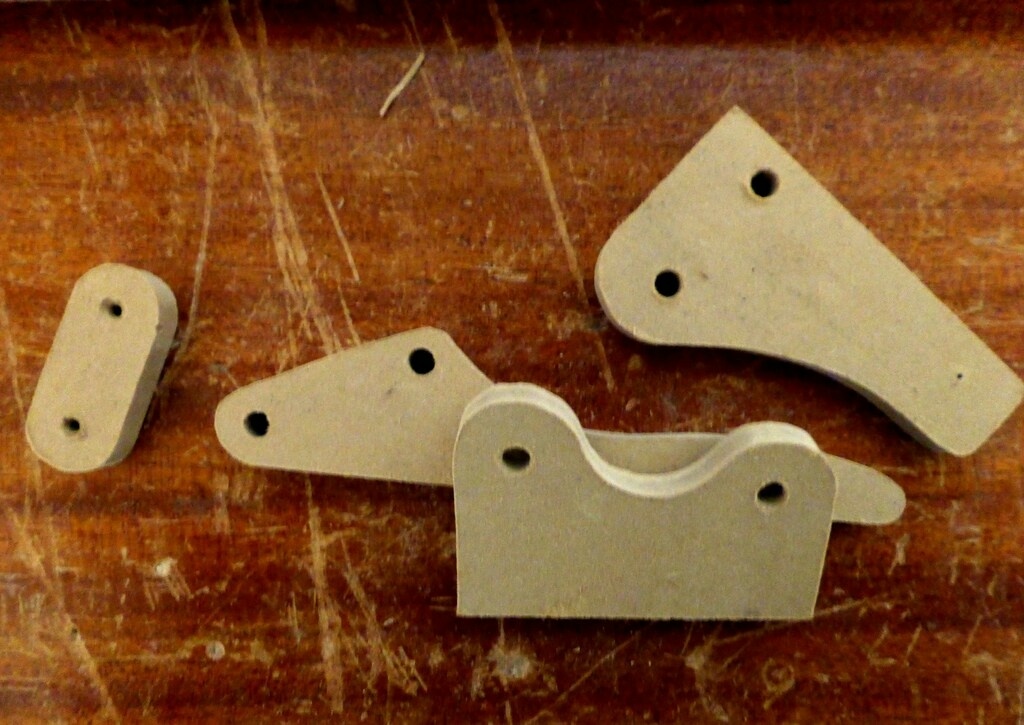

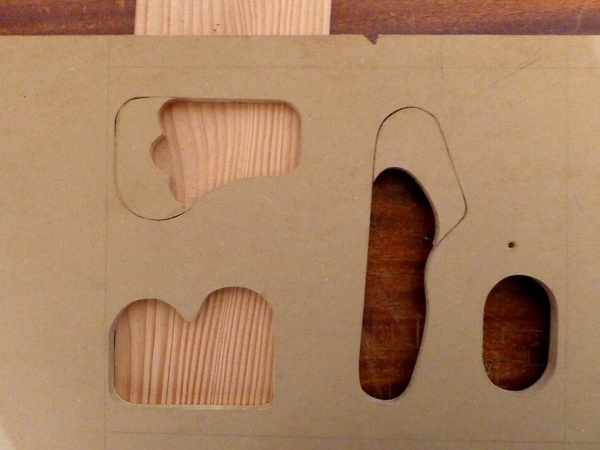

Et les chutes ressemblent à ça :

+

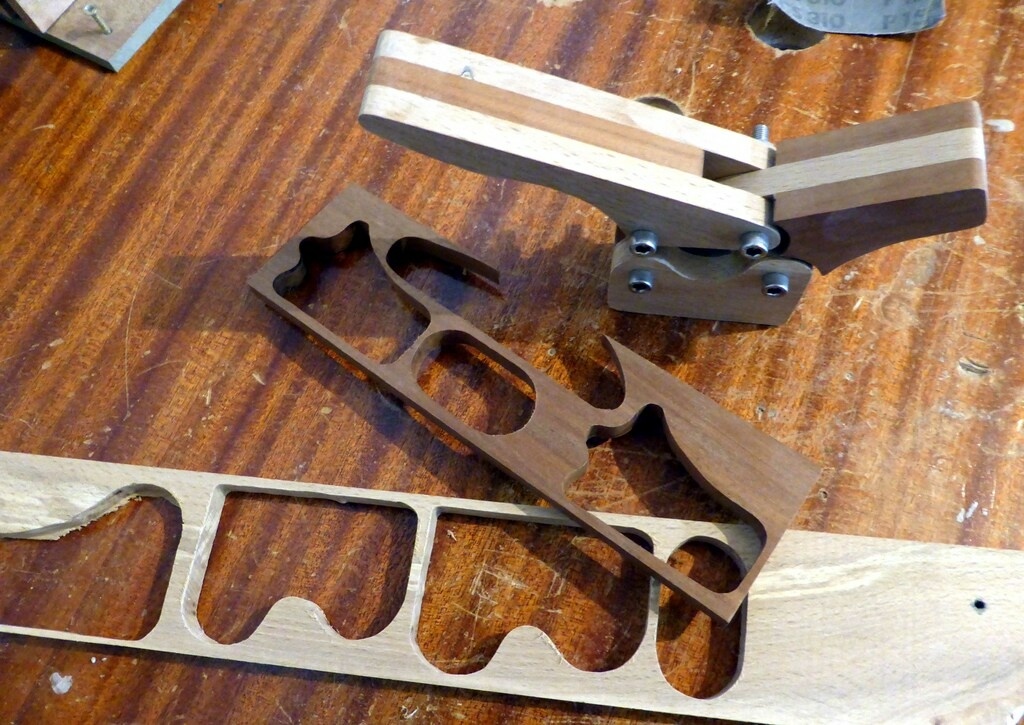

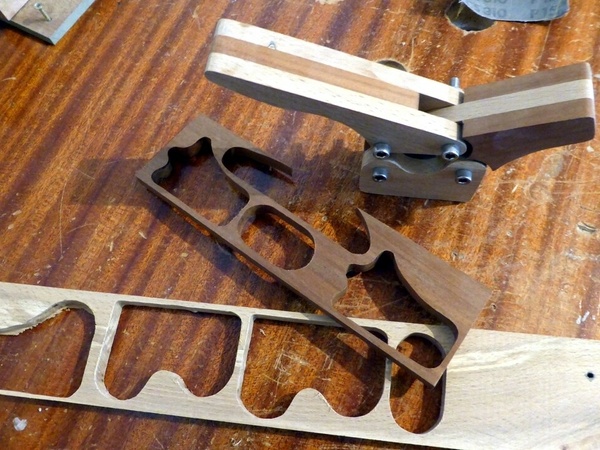

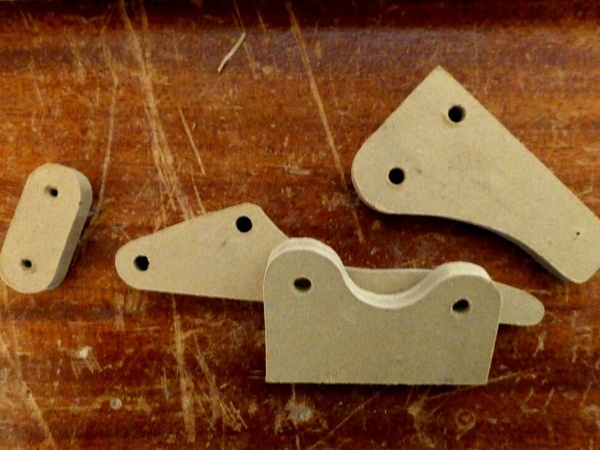

Il peut être bon de préparer des petits gabarits de perçage pour repérer l'emplacement des trous sur les pièces usinées :

+

Astuce :

Pour éviter que la pièce ne s’abîme contre la fraise en fin d'usinage, prévoyez d'utiliser une planche un peu plus épaisse que la pièce finale et détachez ensuite vos pièce en sciant au ras de celles ci.

Vous trouverez l'original des plans de Peter Passuello réalisés à partir du design d'Izzy Swan dans la description de cette vidéo : youtube.com/wa...h?v=QMOTAc8zBsw

J'espère que ce pas à pas pourra servir à certains d'entre vous ! Amusez vous bien !

Merci et bonne journée !
