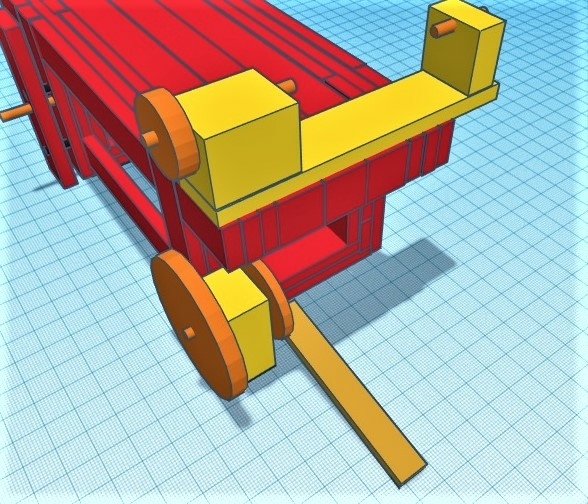

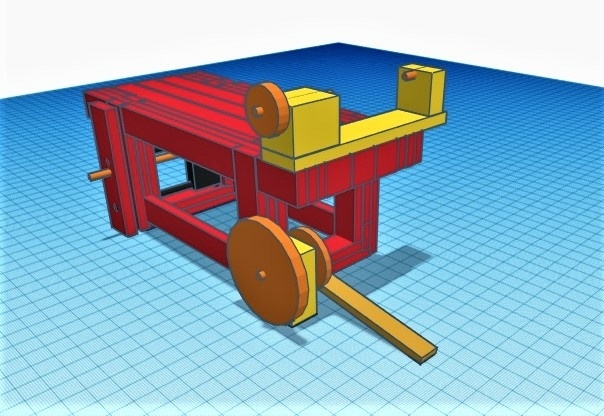

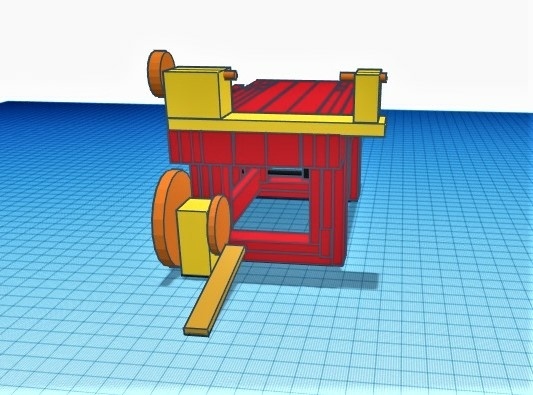

Tour à pédale démontable sur établi

J'aime beaucoup.

Il y a aussi le "spring pole lathe", en français "tour alternatif à baguette ressort" (?) qui nécessite encore moins de matériel (pas de roue ni de courroie) mais le côté alternatif de la chose peut être rédhibitoire.

Voir par exemple cette création

Et bien tu vas en ranger des choses sous ton établi!!! :)

Houlalala comme ça m'intéresse bien ça!!!
dneis oui le tour est bien et simple mais il prend de la place! Il faut pouvoir le mettre à l'abri! Je réfléchis à m'en faire un autre avec les roues.

Y a pas à tortiller, il faudra s'y faire. Un jour ou l'autre, on n'aura plus d"électricité, ou bien elle sera réservée aux ultra-riches de la planète... Donc, il vaut mieux se préparer...

J'aime bien ton entrée en matière !!

Je suis un adepte d'un peu de retour au sources qui nous permettent d’être un peu plus respectueuses et humaines des choses dans toutes les disciplines .

On ne fait que remettre au gout du jour ce qui était déjà inventé et par la même efficaces .

Belle déclinaison de l'ancien monde que ce prototype pour un monde nouveau peut être !

Hello !

C'est marrant quand je vadrouille sur lairdubois pour des idées et que je trouve un truc qui m'inspire c'est souvent toi Kentaro !

Je pense souvent au dilemme élec/pas élec, surtout en ce moment où j'installe des grosse bébêtes qui utilisent un max de puissance. J'aimerai apprendre à travailler le bois "à la main" tout en profitant de la rapidité des machines tant qu'il est encore possible de les utiliser pour pas trop cher.

Bref pour ce sujet j'avais pensé à un mécanisme à pédale, comme pour les machines à laver lowtech. Avec des mécanismes de récup' ce n'est pas sorcier je pense ! Avec un peu de chance si tout est bien stable on pourrait même envisager de bosser seul sans assistant cycliste !

En poussant un peu mes recherches je vois que comme le disait sylvainlefrancomtois que les "anciens" y avaient déjà pensé, avec un système à ficelle et tendeur arc ! Solution visible sur le site du musée des Arts et Métiers : arts-et-metier...celle-et-pedale
Ce n'est valable que pour les pièces légères par contre vu que le sens de rotation change régulièrement : rien n'est parfait !

Et toi tu as pu tester ta conception grandeur nature ?

haeresis Bonjour,

Merci pour ton intérêt.

Le system de pédale n'a rien de nouveau. C'est celui qui équipe tous les systèmes de tours à pieds (tours médiévaux). Regarde sur le net, sur You Tube. La pédale est articulée sur la roue d'entrainement, on lance le mouvemnent à la main en faisant tourner la roue, puis, on pédale en continu, la pédale remonte du fait de l'inertie de la roue, et voila...

Le seul truc un peu nouveau dans le système présenté, c'est qu'on utilise le bâti déjà existant d'un établi. Pour le reste, c'est du classique.

C'est intéréssant.

Je viens de prendre connaissance de ce que c'est qu'un tour à volant, donc mon précédent commentaire est obsolète.

J'comprends pas le système de la pédale, quelqu'un peut m'expliquer ?
On mise sur l'inertie de la roue inférieure pour la faire remonter toute seule?

J'imagine qu'il faut une roue en pierre ou en béton dans le petit batî du coup.
le tout sur une tige acier sur roulements.
Enfin... j'suis pas sûr de comprendre comment ça se comporte.

Quelqu'un a des photos d'un tour à volant svp ?
Surtout le mécanisme de la pédale que j'entrave pas.

haeresis Mon schéma de la pétale était très simplifié, car pour moi, ce n'était pas le plus important, l'idée principale étant d'utiliser un établi comme bâti.

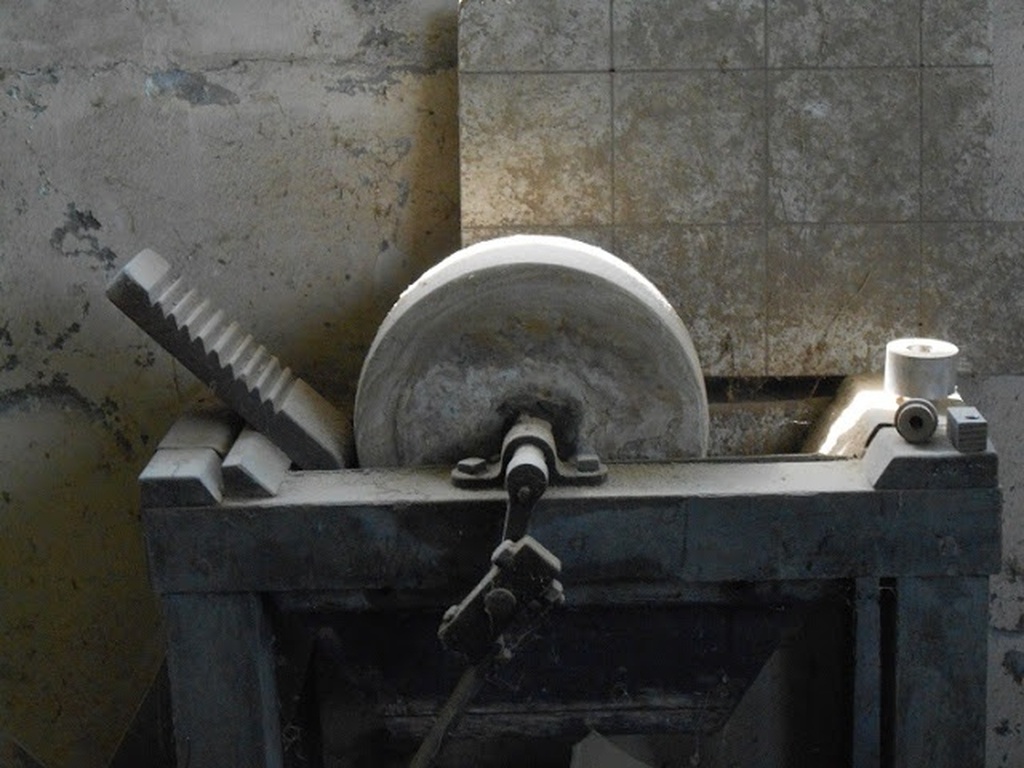

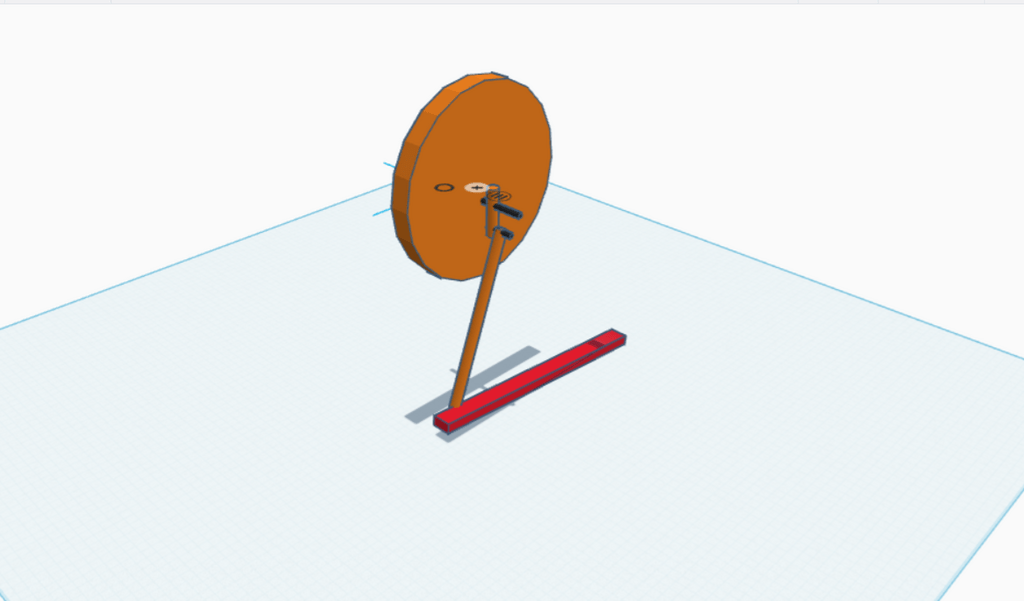

Voici une photo de la meule à pédale sur laquelle je me suis amusé pendant toute mon enfance, et un schéma plus adapté du système.

Kentaro on a eu les mêmes jeux gamins ;) C'est vrai que ce principe est fascinant. Petit, il fallait que je mette tout mon poids pour démarrer la meule. Mais une fois partie, il suffisait d'une petit pression pour entretenir la rotation et rien ne l'arrêtait! Mon premier opinel a maigri bien vite à force de jouer avec ça!

haeresis Une video qui montre le fonctionnement d'une meule à pédale. On peut faire la même chose pour un tour à bois:

youtube.com/wa...AMug&t=532s

Intéréssant la roue de vélo.
M'enfin ça me parait un peu trop léger, même si le diamètre est bon.
Malheureusement je suis très, très bête.
Et je veux faire toute l'ingénierie et la réalisation moi-même.

Cela dit j'ai pas lâché l'idée, je n'arrête pas d'y penser.
Je pensais effectivement y adapter une meule.
Mais aussi, en faire une perceuse à colonne.. horizontale, avec un rail.
Et.. plus complexe, pourquoi pas une toupie avec une fraise.
Éventuellement, une scie à chantourner...
Et peut-être même y mettre un tambour pour faire un genre de raboteuse.
M'enfin pour les trois dernières ce sera plus tard, beaucoup plus tard, on verra.

Quoi qu'il en soit, le fait que ce soit amovible, ce me parait vraiment génial, que ce soit pour l'espace gagné ou l'adaptabilité.

POur le volant je vais faire un truc en chêne bien massif avec une grosse inertie.
J'vais le faire tourner à vide, et je le tournerais sur place.
Et pour la poulie sur le haut je vais en attacher deux, je vais tourner la première avec la courroie sur la seconde, puis la seconde proprement, en enfin scier les deux pour ne garder que la seconde.

Y'a juste la question de la courroie que j'ai pas résolue encore.
Typiquement son raccord avec le fil de cuivre ça me plait pas du tout.
Je pense que je vais les coudre... m'enfin... j'aimerais bien faire disparaitre l'épaisseur du raccord pour avoir une rotation bien régulière.

Quoi qu'il en soit, j'en suis pas encore là, j'ai même pas encore fait l'établi, le bois sèche.
Et je pense le laisser sécher au moins jusqu'à cet été.

Dans tous les cas, j'ai prévu de tourner les tiges filetées pour mes presses, en buis.. il va me le falloir ce tour.

Merci pour le partage.

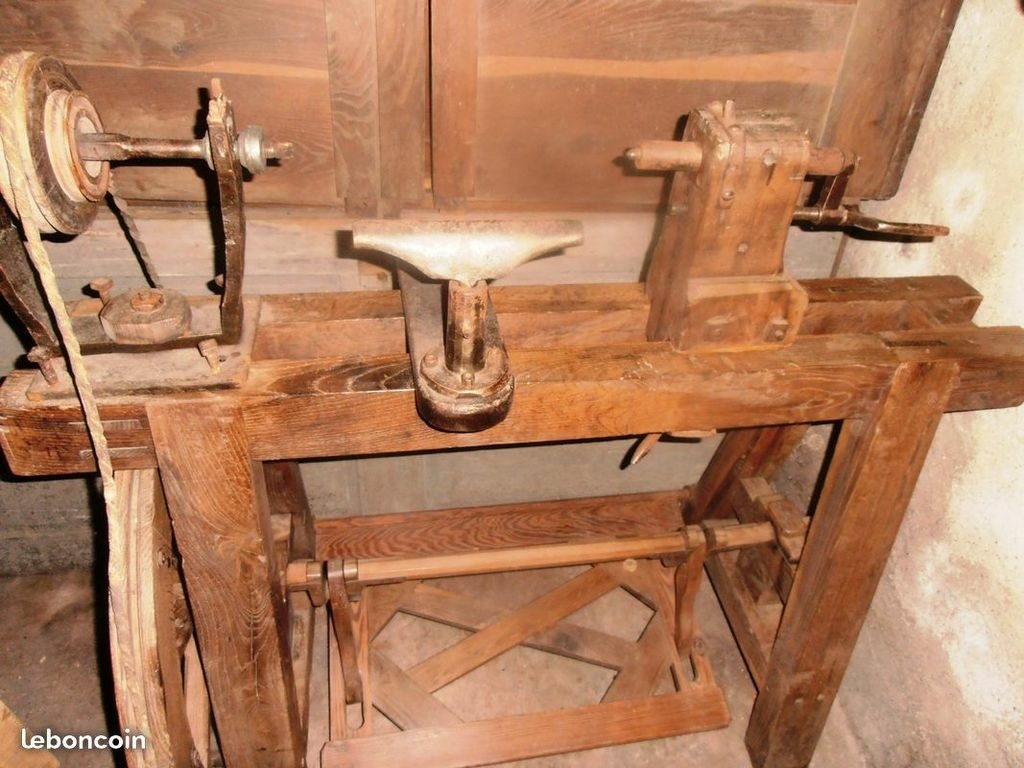

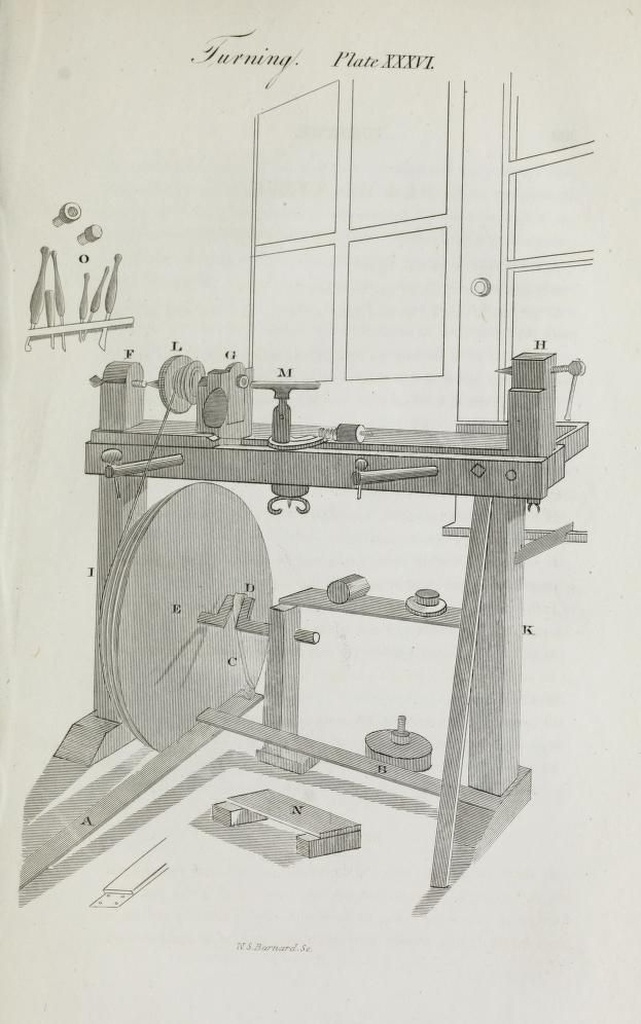

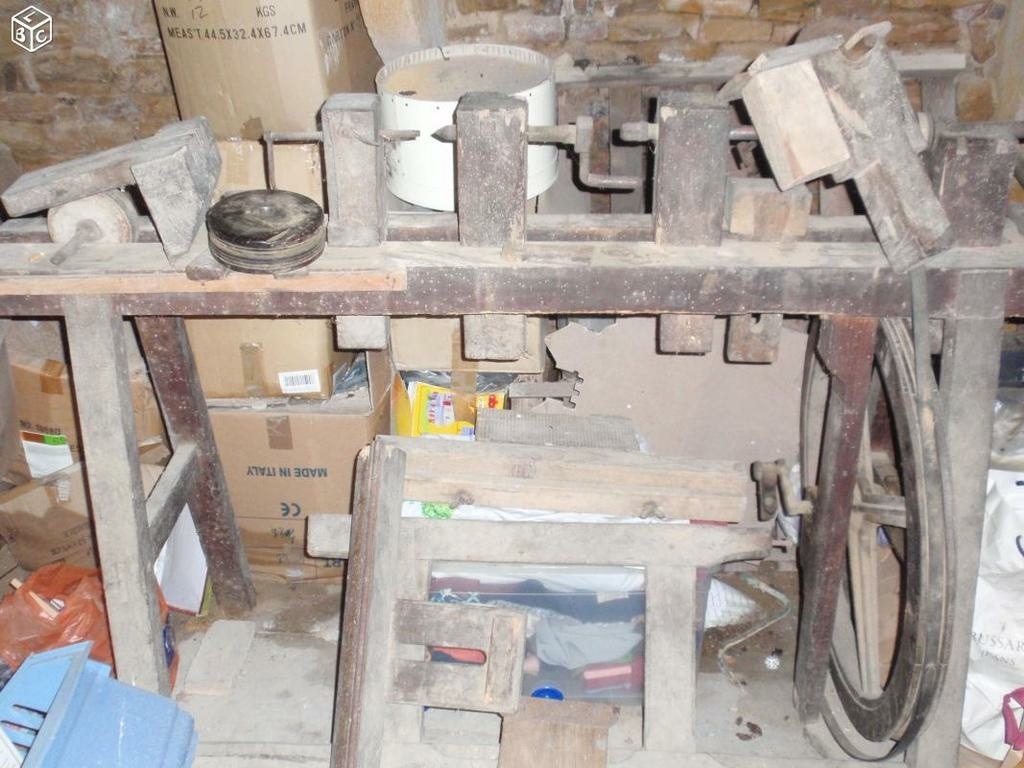

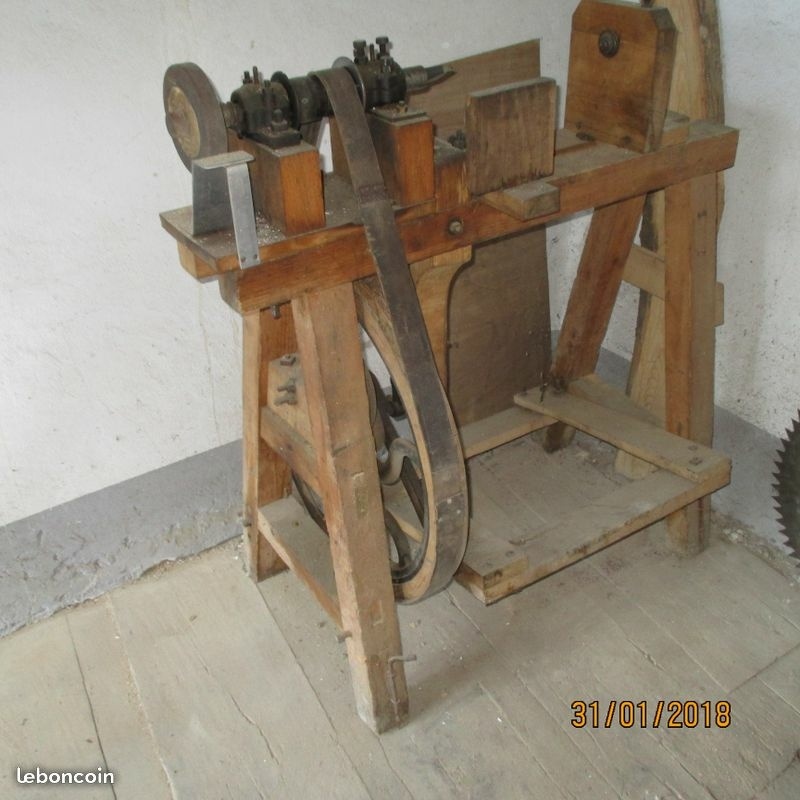

haeresis Un exemple de tour à bois et de scie à chantourner à pédale:

haeresis Un bouquin sur les tours à bois à pédales:

smashwords.com...oks/view/401954
