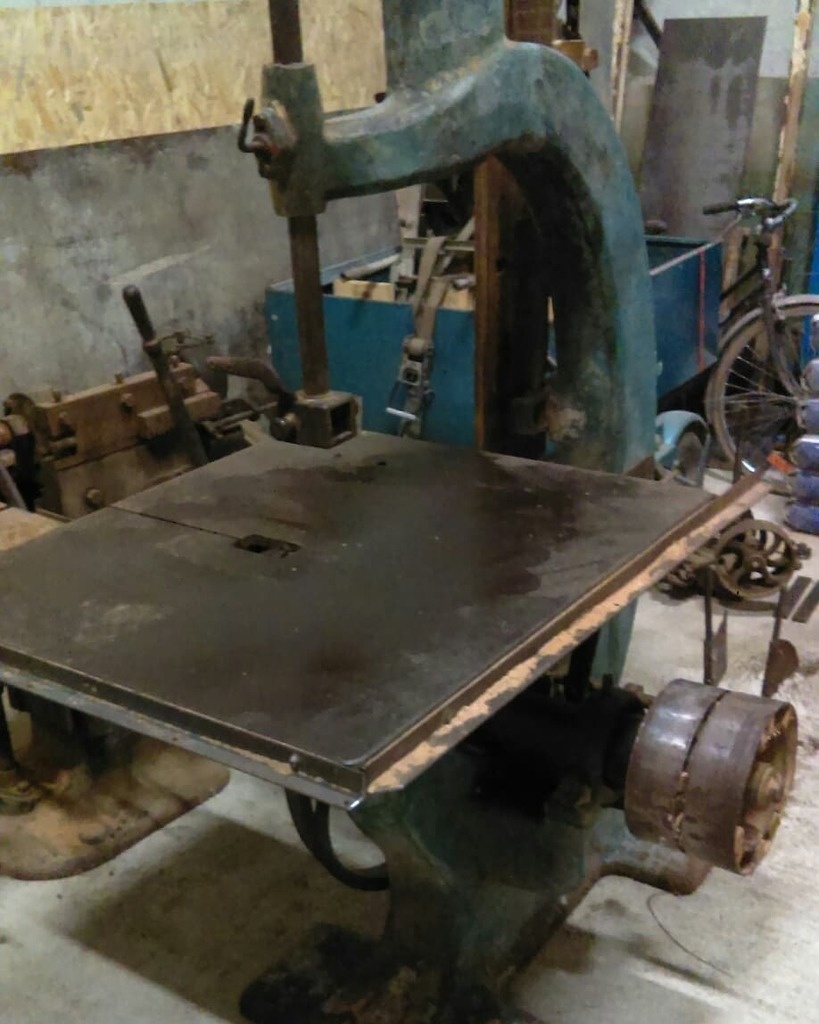

bonjours, j'ai récemment acheter du vieux matériel de menuiserie en fonte (scie a ruban, dégauchisseuse et mortaiseuse), lors de ce pas à pas je ais vous présenter la rénovation complète de la scie a ruban afin de leur donner une seconde vie bien mériter.
Liste des articles
Partie 1: demontage de la scie a ruban

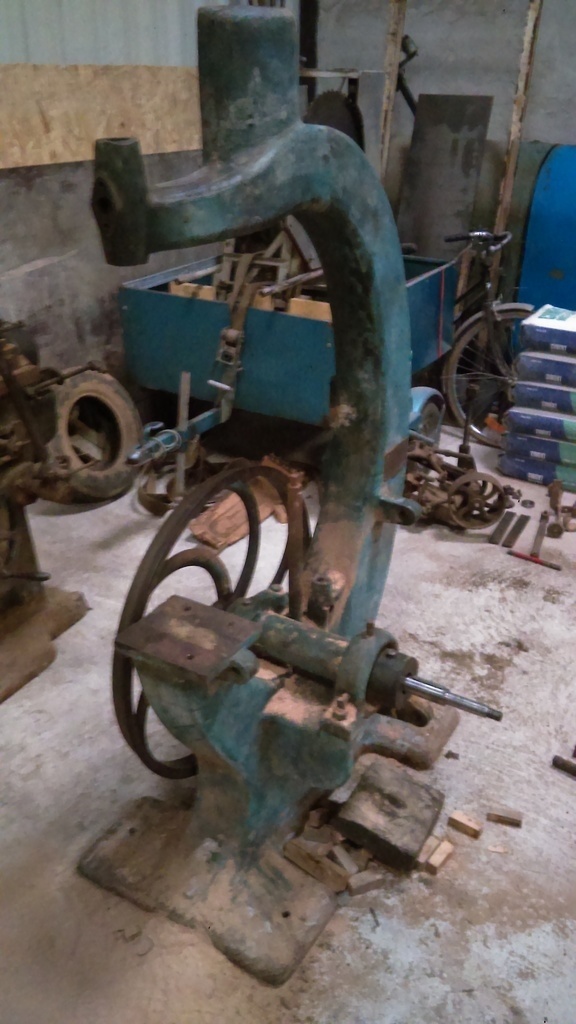

j'ai tous d'abords démonter le guide lame supérieur ainsi que les anciennes protection en bois qui sont bonne a refaire. Le volant supérieur avait déjà été démonter avant le chargement de la scie sur le camion afin de la rentre plus légère et de baisser sont centre de graviter. Celui-ci est partie très facilement ( deux plaques en métal qui servait de maintient dans la coulisse à déboulonner).

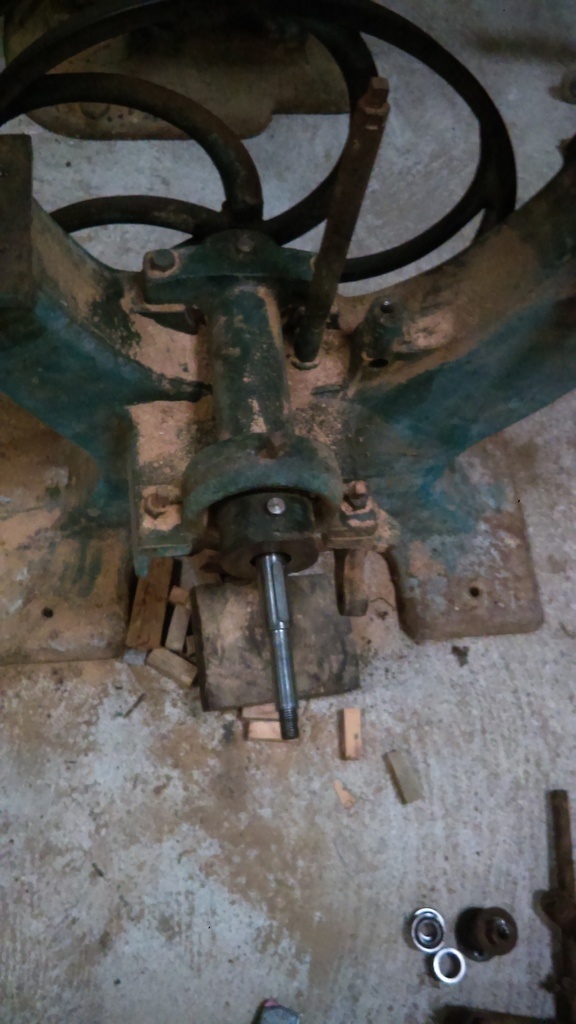

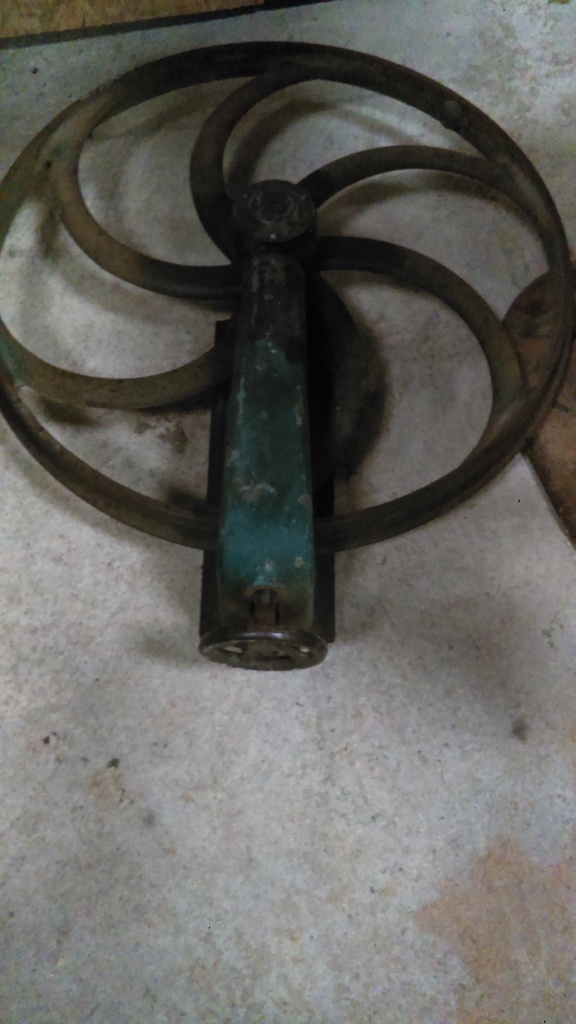

Le volant inférieur est partie avec ces deux paliers sans problème.

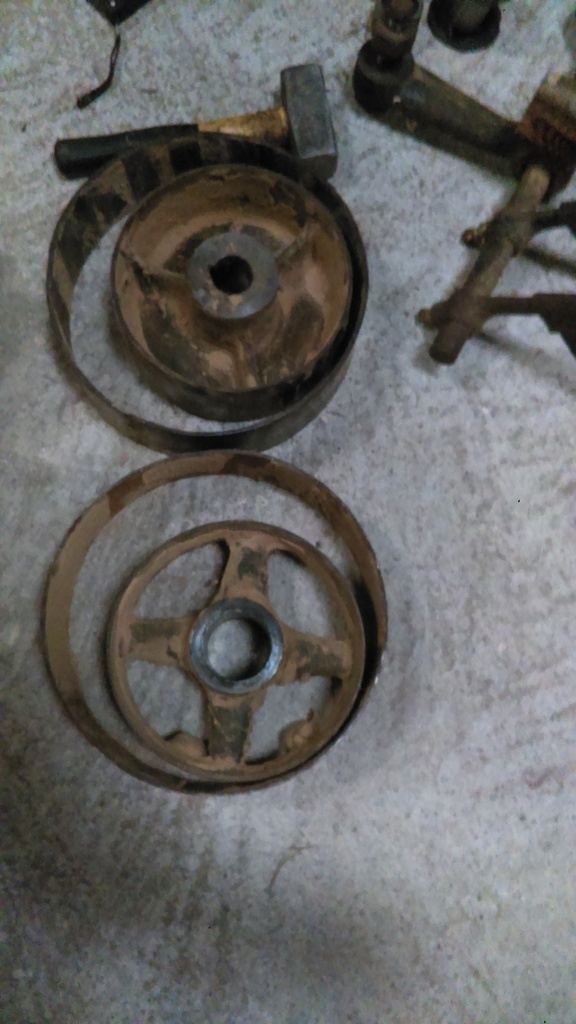

Les deux poulies (poulie libre et entraineuse) sont partie un peu plus difficilement mais sans aucune casse.
je précise qu'il y a deux poulie car la scie comprend un levier d'embrayage.
pour démonter ces élément je me suis très peu servie de W40 car aucune rouille n'était présente et les boulon n'était pas extrêmement bloquer.
Prochaine étape: nettoyage des pièces, graissage des roulements (aucun jeu dans les roulement de volant) et ponçage du bâtie avant de la peindre.
A bientôt
Partie 2: ponçage, peinture et debut de remontage
Bonjours à tous,

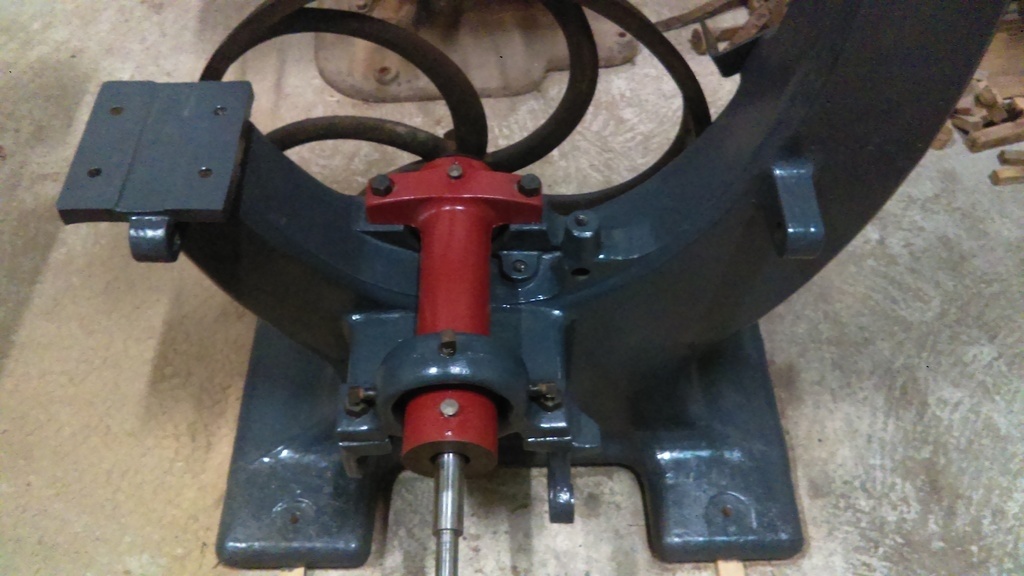

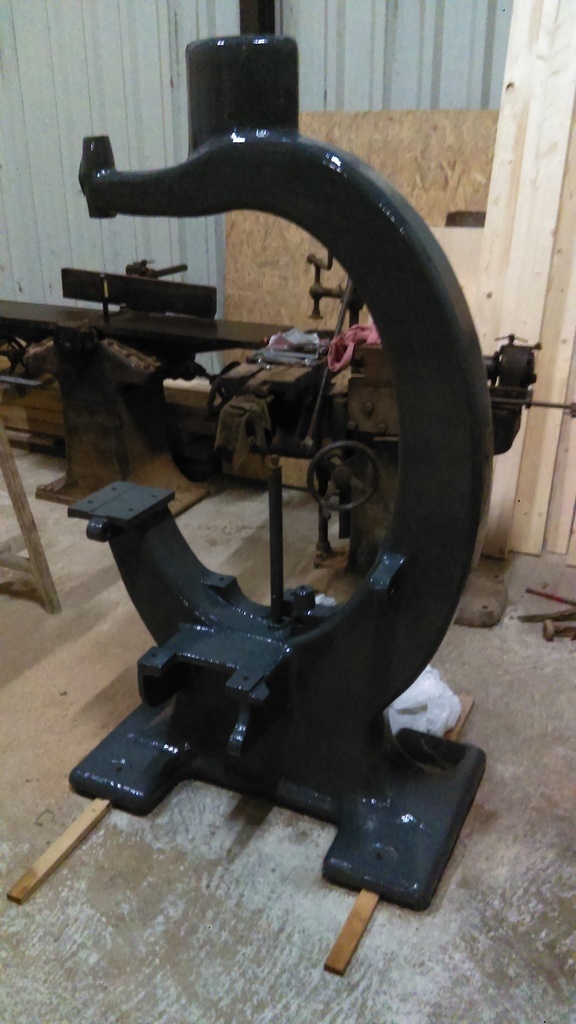

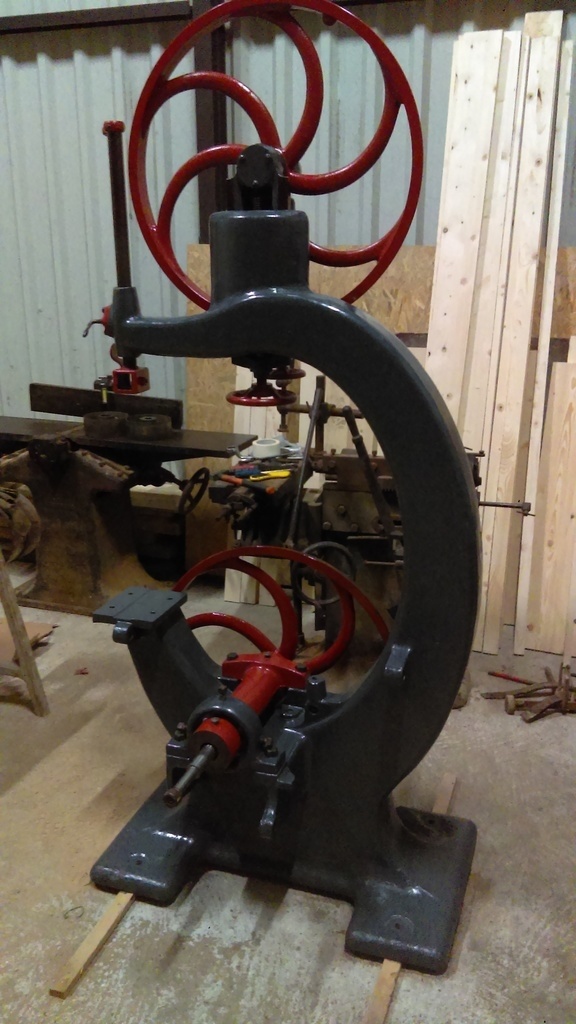

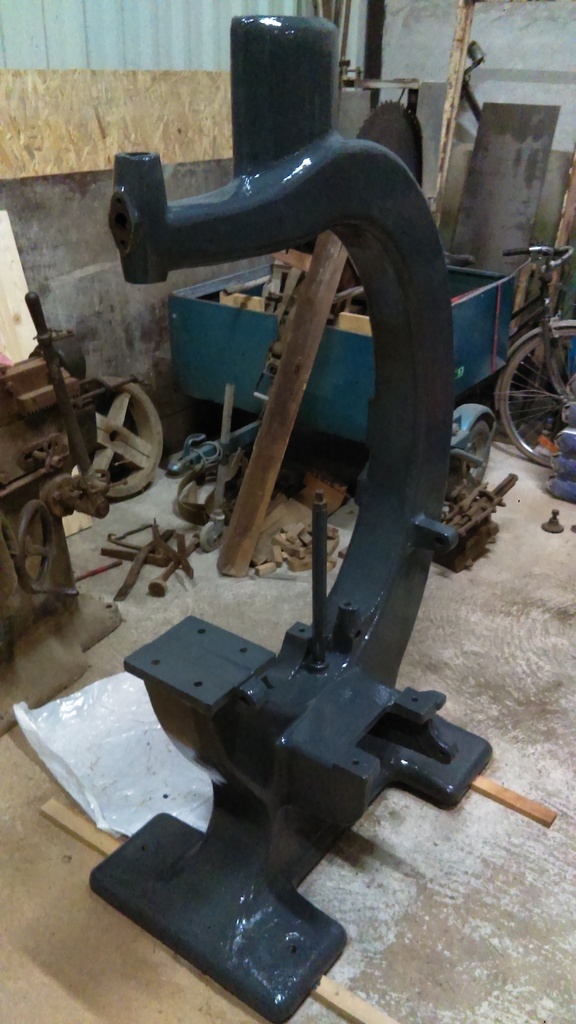

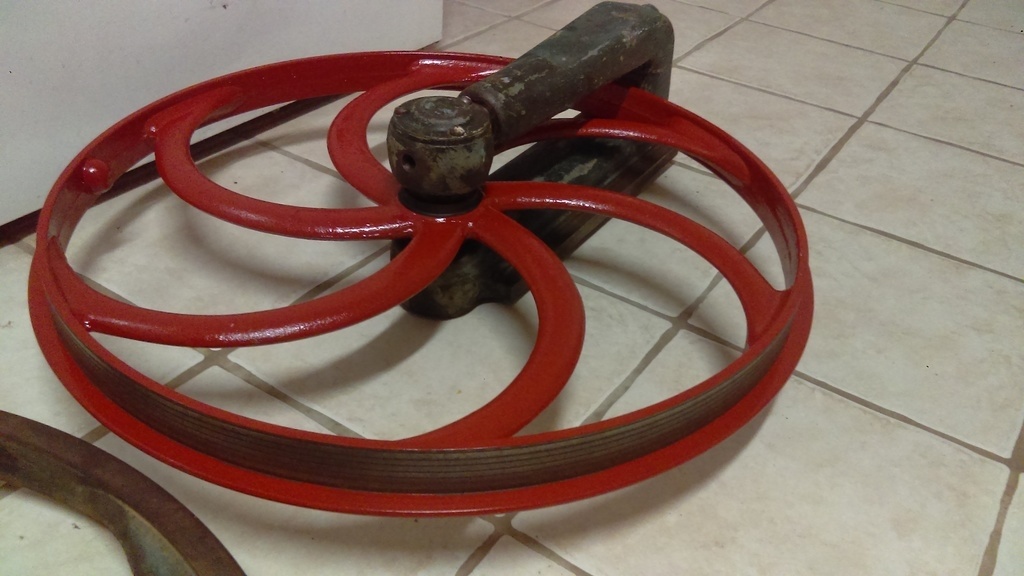

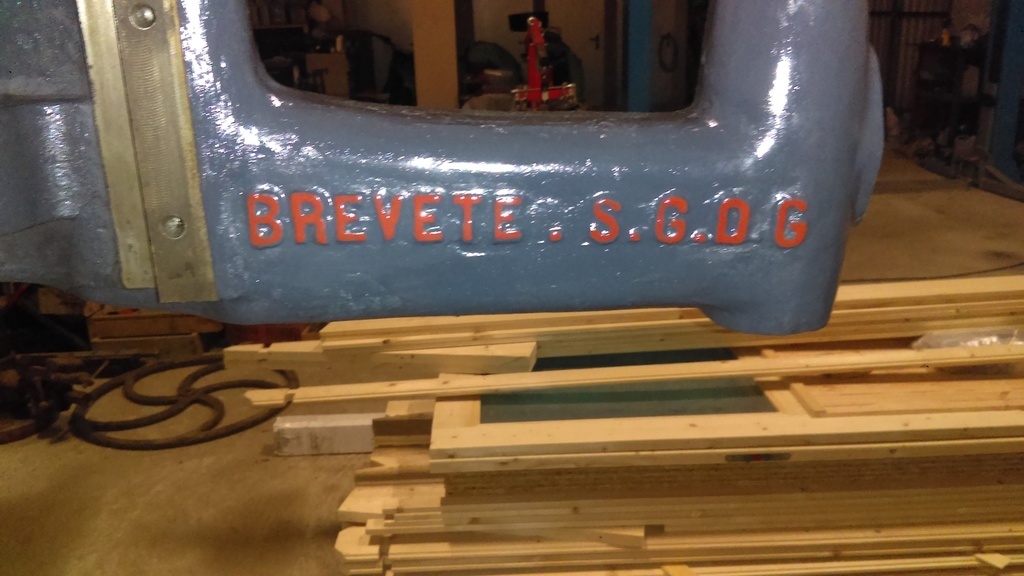

après un bon ponçage, dégraissage et nettoyage de toutes les pièces je suis passer à la fameuse étape de la peinture, ou tous prend vie. j'ai choisie de la peindre en gris anthracite avec les volant, l'arbre inférieur et les manivelle en rouge cerise.

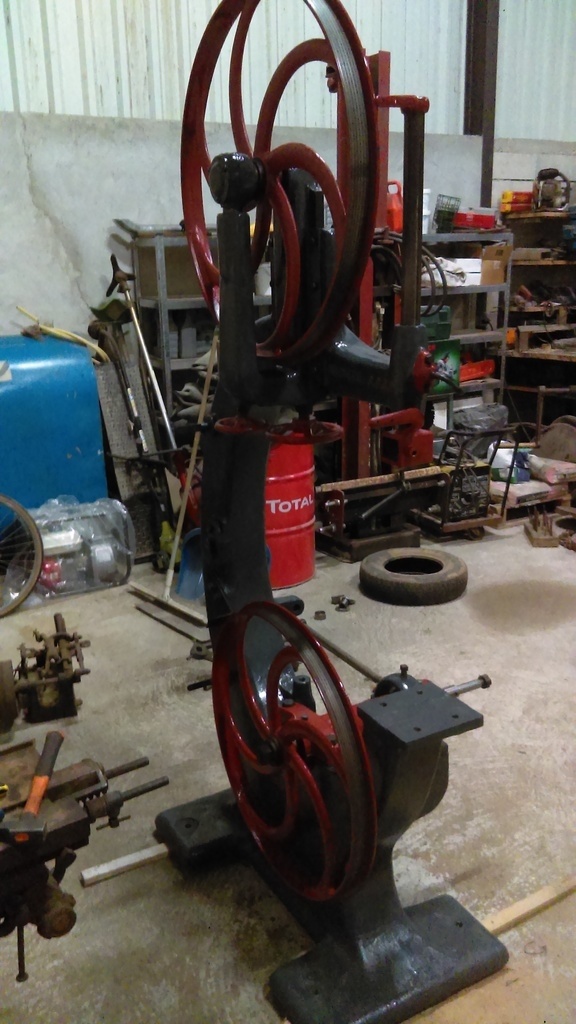

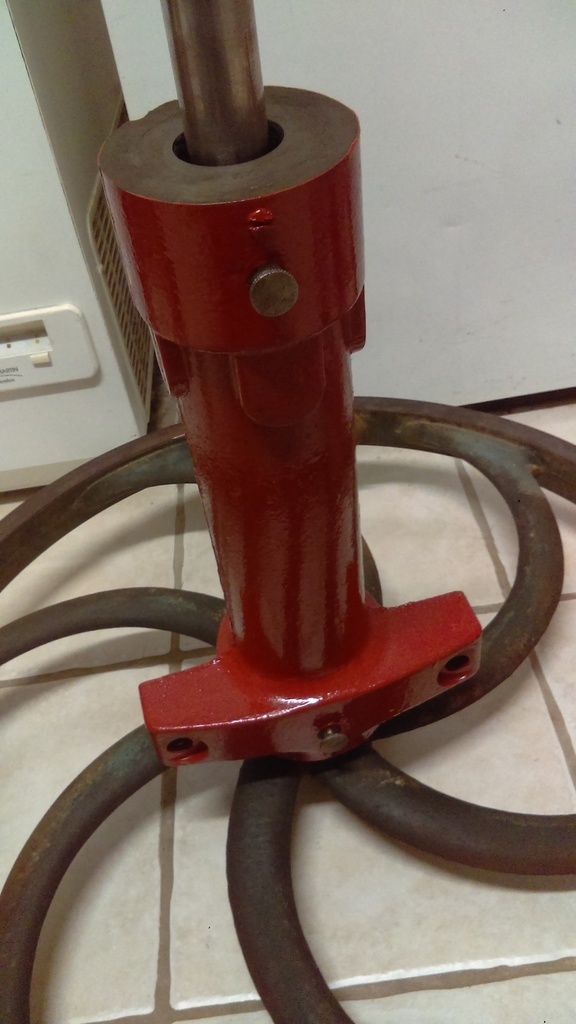

j'ai ensuite commencer de remonter les volants et le guide lame réglables (pas facile tous seul vue leur poids).
Tout à été rengraisser pour avoir aucun frottement et le volant inférieur régler de façon a ce qu'il soit parfaitement aligner au volant supérieure.
Voici quelques photos pour illustrer :)

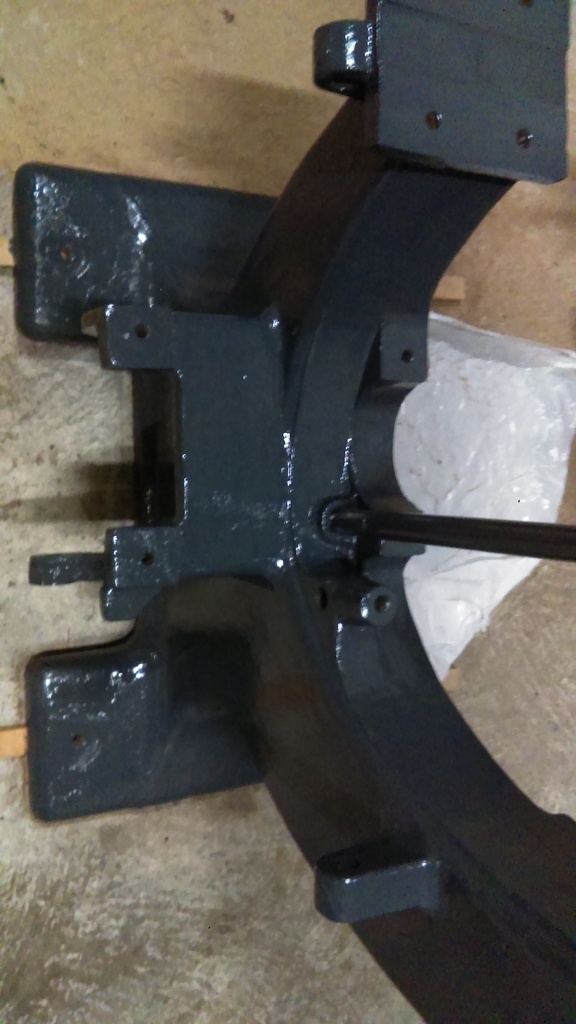

Prochaine étape: montage de la table et du système qui l'incline (j'ai une pièce de casser sur ce système malheureusement je vous posterais une photo)
Finition et protection

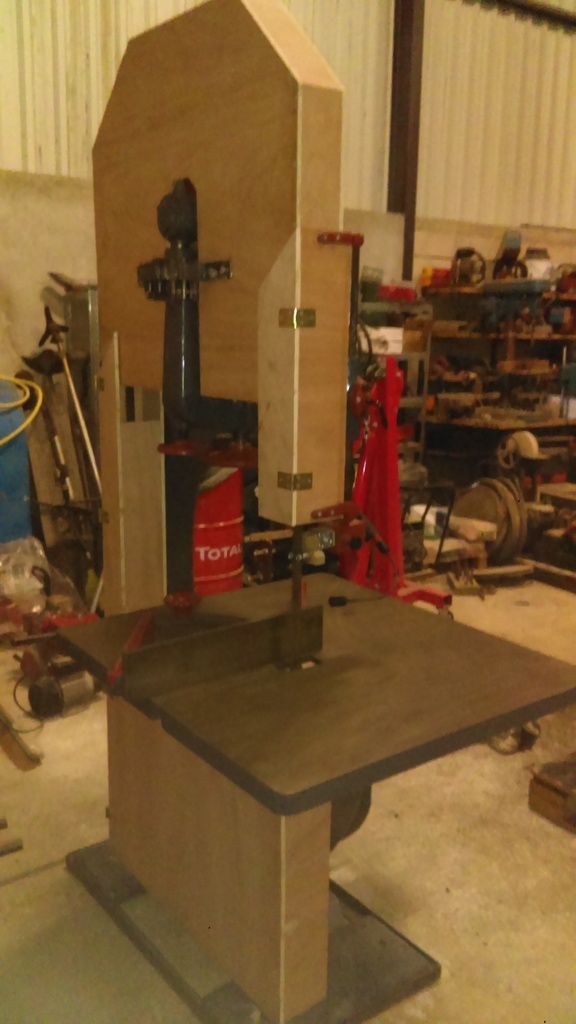

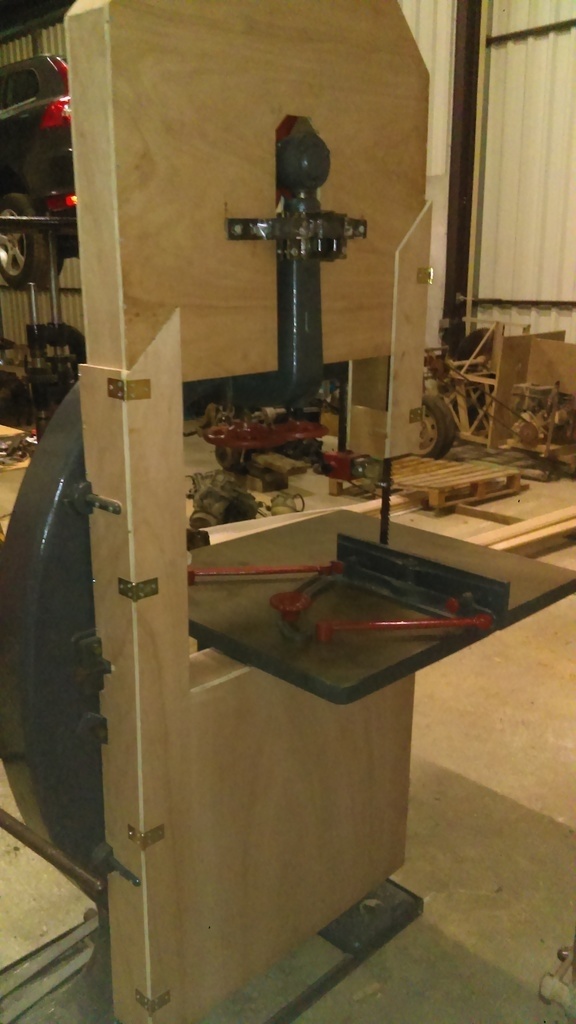

après un moment d'absence, je me suis enfin mis a faire les protections.

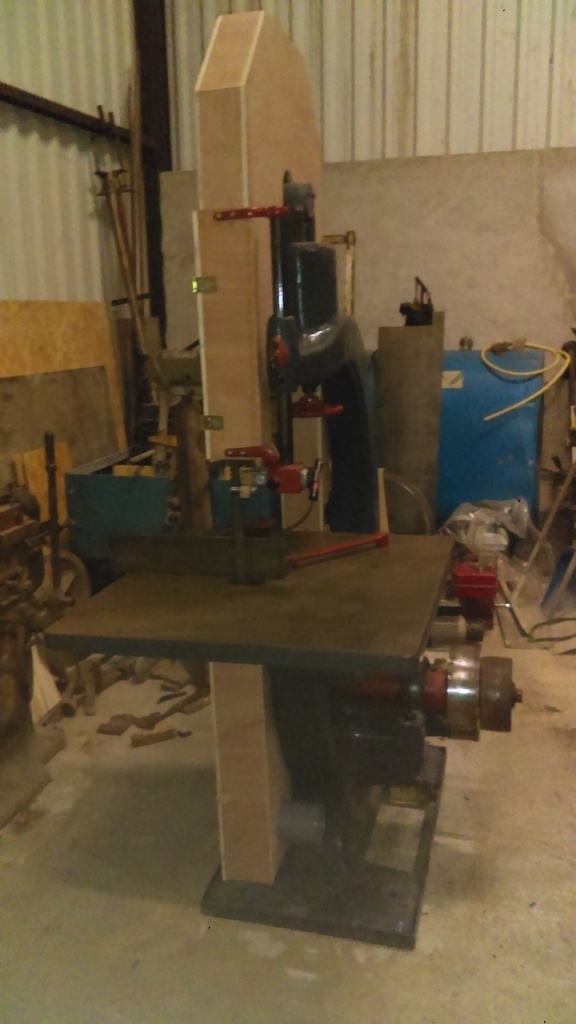

j'avais le choix entre une protection minimal qui permet de laisser les volants voyant ou une protection totale formant un carter tous autour de la lame et des volants.
j'ai opté pour la deuxième solutions.
le volant supérieur étant réglable il me fallait une protection qui le suive dans ses déplacements, j'ai donc fabriquer un système d’accroche sur le support du volant. Celle-ci est guider dans la protection du guide lame et du montant gauche de la scie.
J'aide plus acheter une lampe aimanter a LED afin d'éclairer la zone de coupe.

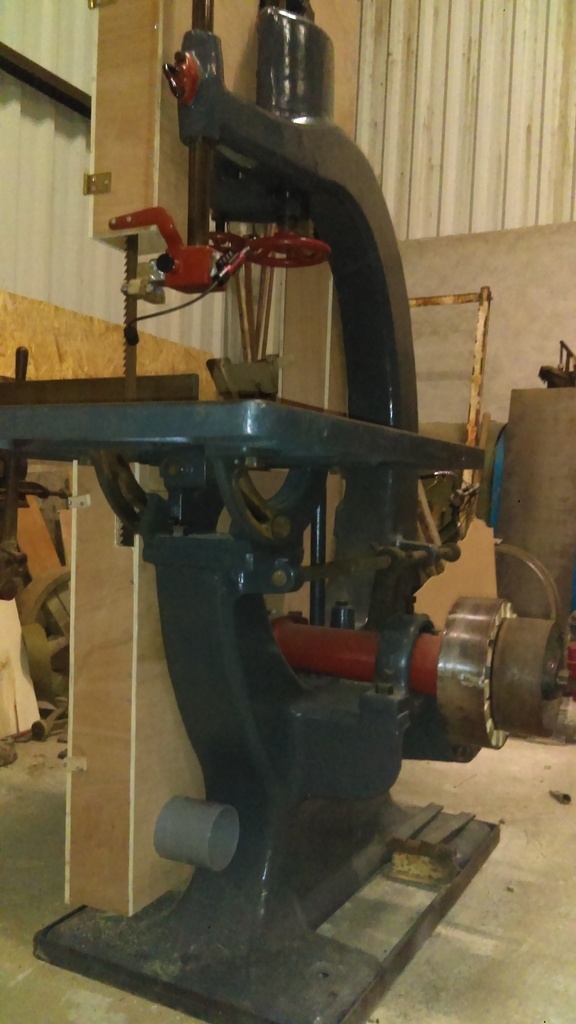

j'ai aussi prévue le coup en mettant une sortie d'aspiration en diamètre 100, on c'est jamais, quand je m’installerais sa me sera utile.
Il me reste le moteur a mettre mais je ferais un nouveau poste pour celui-ci.
Licence
Discussions
là faut en vouloir, bon courage !
la suite...
merci!
la suite est arrivée ;)
Bon courage
merci !
Superbe de voir ces vieilles machines restaurées et reprendre vie. Bravo.

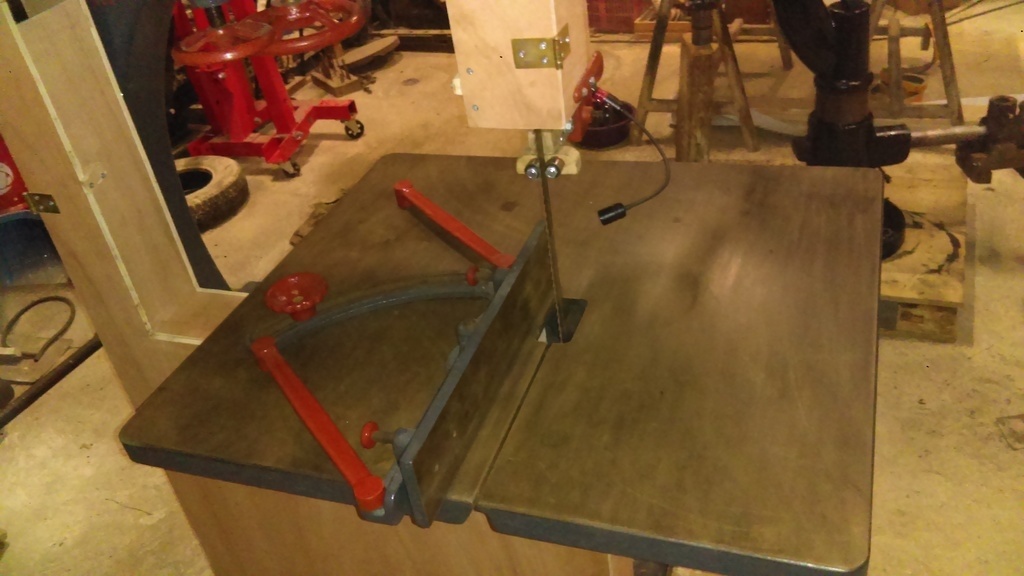

C est toi qui a fait le guide parallèle , ca à l air bien fichu
Non le guide parallèle est d'origine. c'est un simple parallélogramme très efficace et réglable.
J'ai exactement la même! Comment as tu protegé la courroie?
BastienLB Vous parlez de la courroie ou la lame ?
ben de la courroie!
La courroie n est pas proteger, cela se voit que la photo. Je compte faire un carénage en grillage rigide plus tard
Bonsoir,
belle restauration !

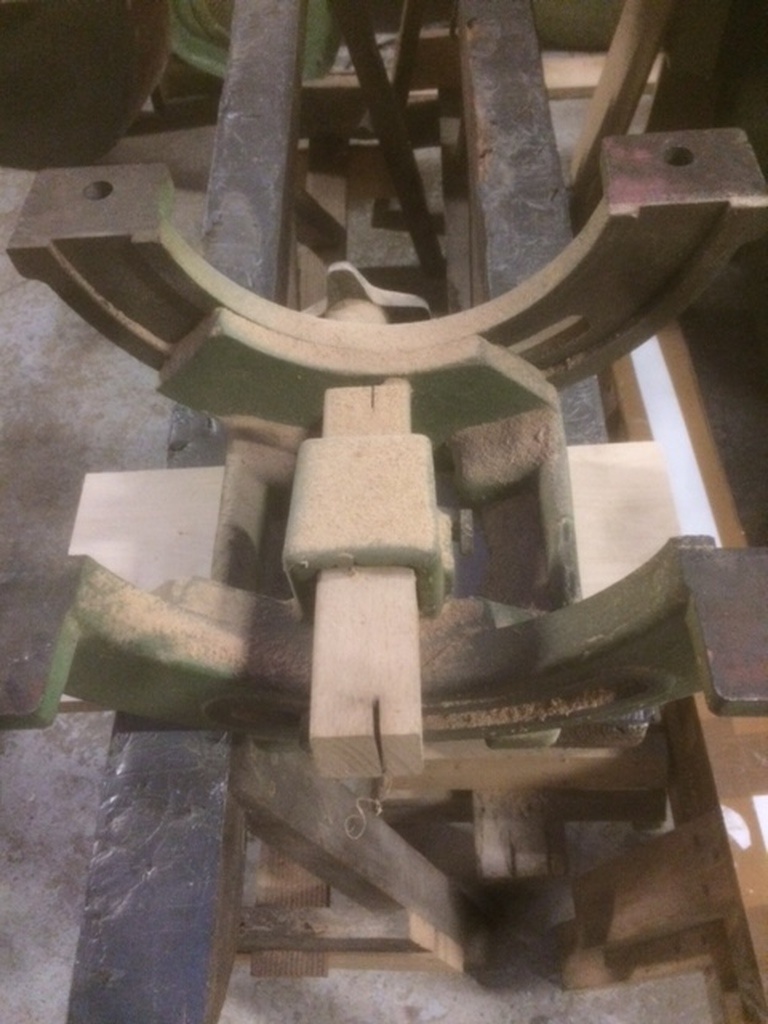

j'ai un support de table inclinable provenant d'une scie à ruban Henri Dubus, la fonderie semble très proche de celle de la Guilliet.
Si cette pièce peut te servir elle est à toi.
l'entraxe des perçages sur la platine reliée au bâti est de 160 mm dans le sens // à la lame et 132 mm dans l'autre sens ;
la platine haute, reliée à la table, à des perçages de 256 mm sens // à la lame et 292 mm dans l'autre sens.
N'hésite pas à me contacter en mp .
Bonne soirée
Philippe
Bonsoir, je vient de vérifier, les troues sont moins espacer sur ma Guilliet, dommage.
Merci comme même de ta proposition
Bonjour, je viens d'acheter une scie assez similaire, avec le même guide parallèle. Il me manque les deux bras rouges qui forment le parallélogramme, pourrais-tu me donner leur longueur d'axe à axe s'il te plait. Je pense pouvoir les refabriquer, j'imagine qu'il y a une rotule à chaque extrémité... Merci
