Création d'un solivage en chêne

Création d'un solivage en chêne
+

Je suis en ce moment en train de réaliser un solivage en chêne dans une ancienne étable. J'en profite donc pour vous détailler la méthode que j'ai choisie.

Liste des articles

Mis à jour

Partager

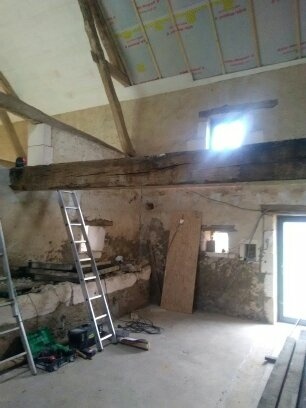

Données de départ

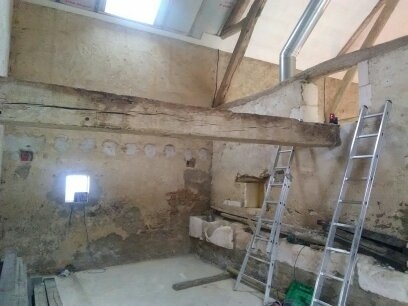

La dimension de la pièce est de 4mx6m50. Une poutre porteuse coupe la surface en 2 parties égales, soit 2 fois 4mx3m25.

Le dessus de la porteuse est à environ 2m40 du sol, donc je n'ai pas de contrainte de hauteur. (Échafauder entre autre...)

Publié Mis à jour

Partager

Choix techniques

Le propriétaire des lieux m'a donné les grandes lignes de ce qu'il voulait, à savoir des solives encastrées dans la poutre porteuse d'un coté, et posées sur une muralière de l'autre.

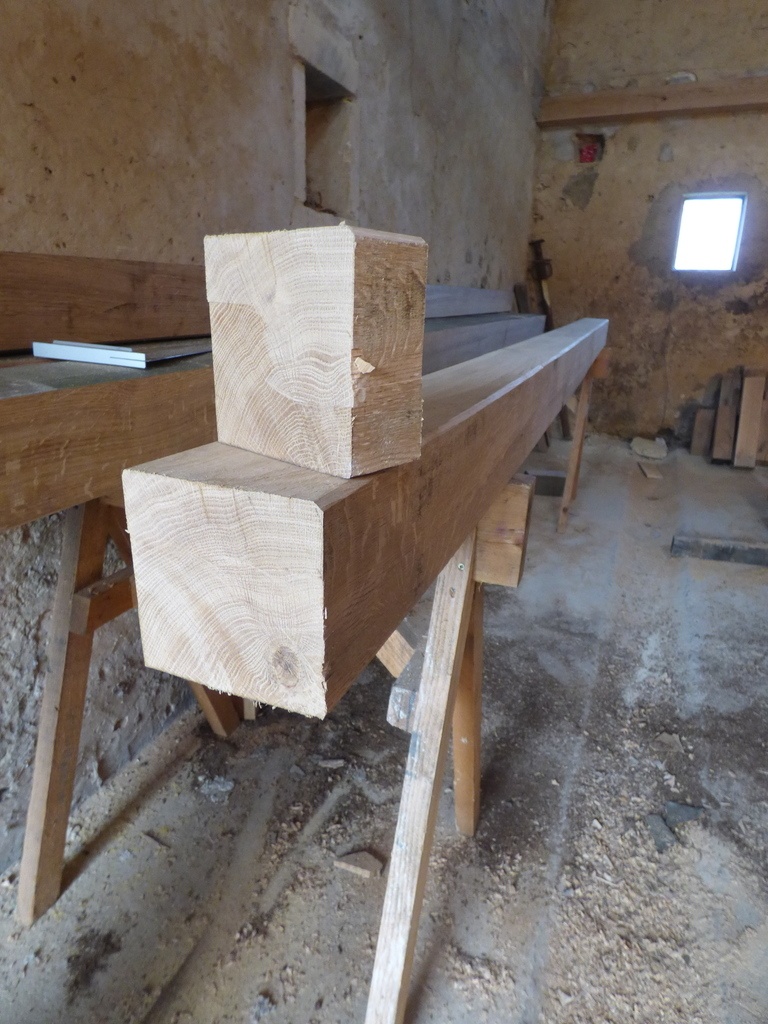

Les sections de bois que j'ai choisi sont du 12x12 pour les solives et du 15x15 pour les muralières. L'entraxe des solives sera de 44 cm.

La trémie pour un escalier futur sera assemblée à tenons et mortaises.

Publié Mis à jour

Partager

Implantation, taille et levage

J'ai commencé par implanter au niveau laser le dessus des solives, ce qui correspond au dessus de la poutre porteuse.

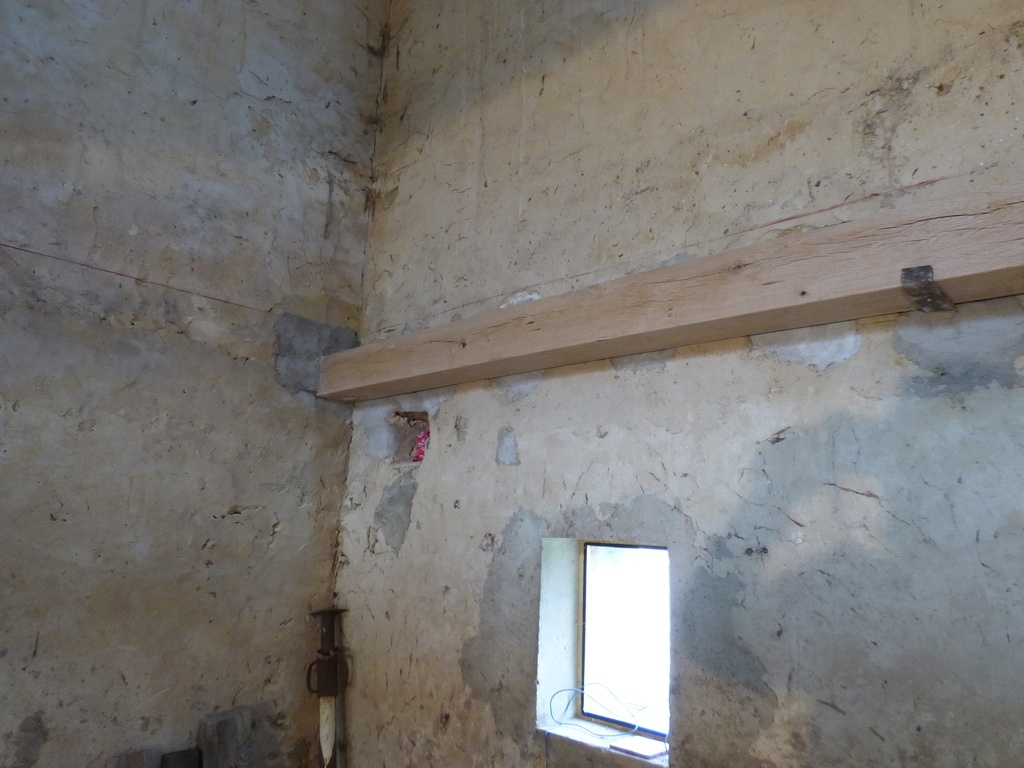

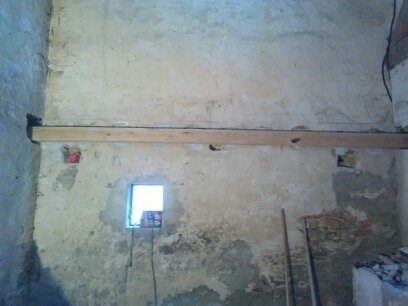

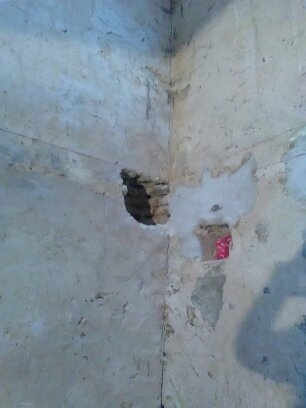

Après avoir tracé au Cordex sur tous les murs ce niveau de référence, j'ai retracé un trait sous celui-ci à -12cm, ce qui correspond au dessus des 2 muralières. Grâce à cela j'ai pu faire les réservations dans la maçonnerie.

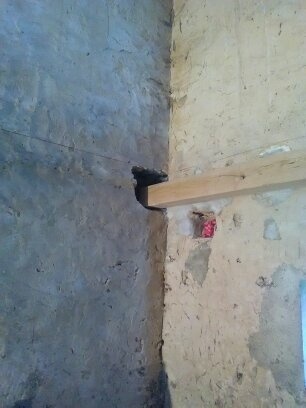

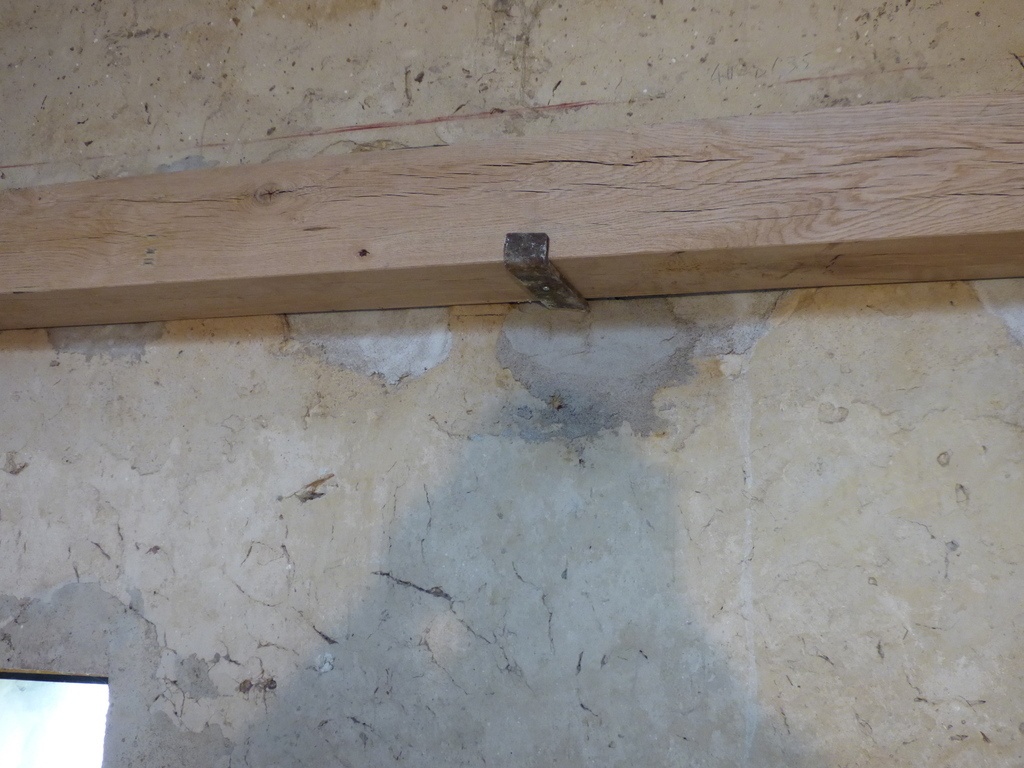

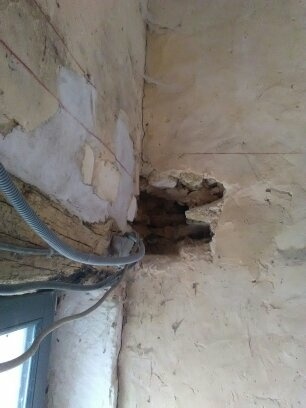

Ces 2 muralières rentrent d'une dizaine de centimètres dans le mur et sont soutenues au milieu par un corbeau métallique. Elles sont ensuite scellées à la chaux.

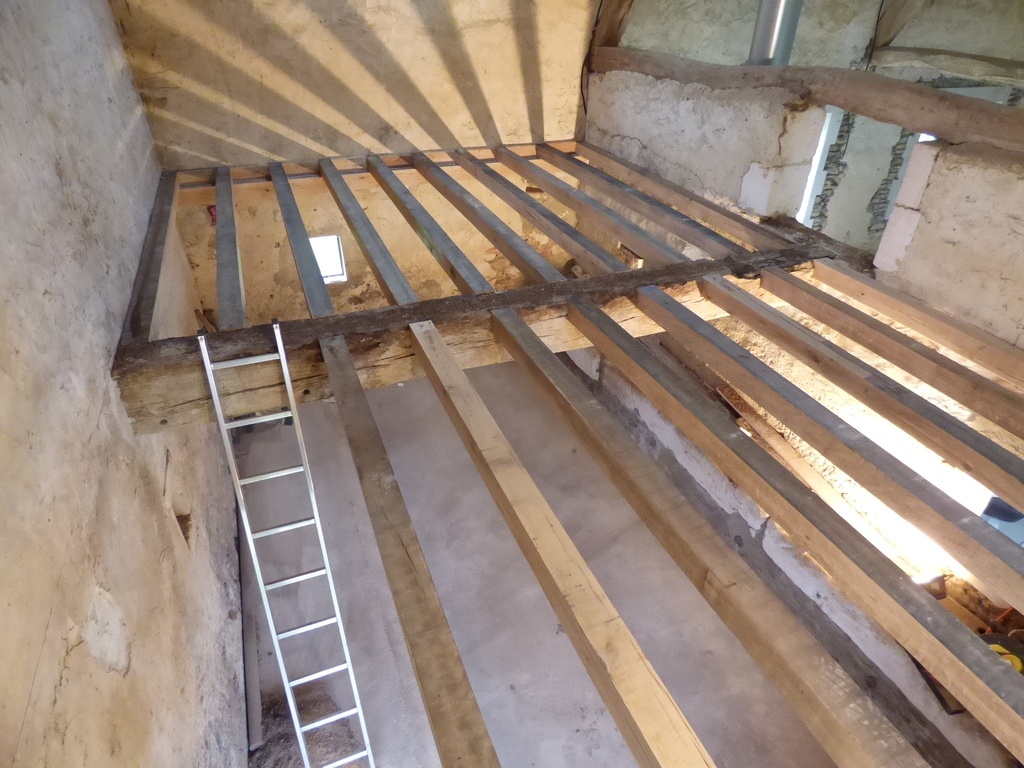

J'ai ensuite tracé sur la porteuse et ces muralières la répartition des solives.

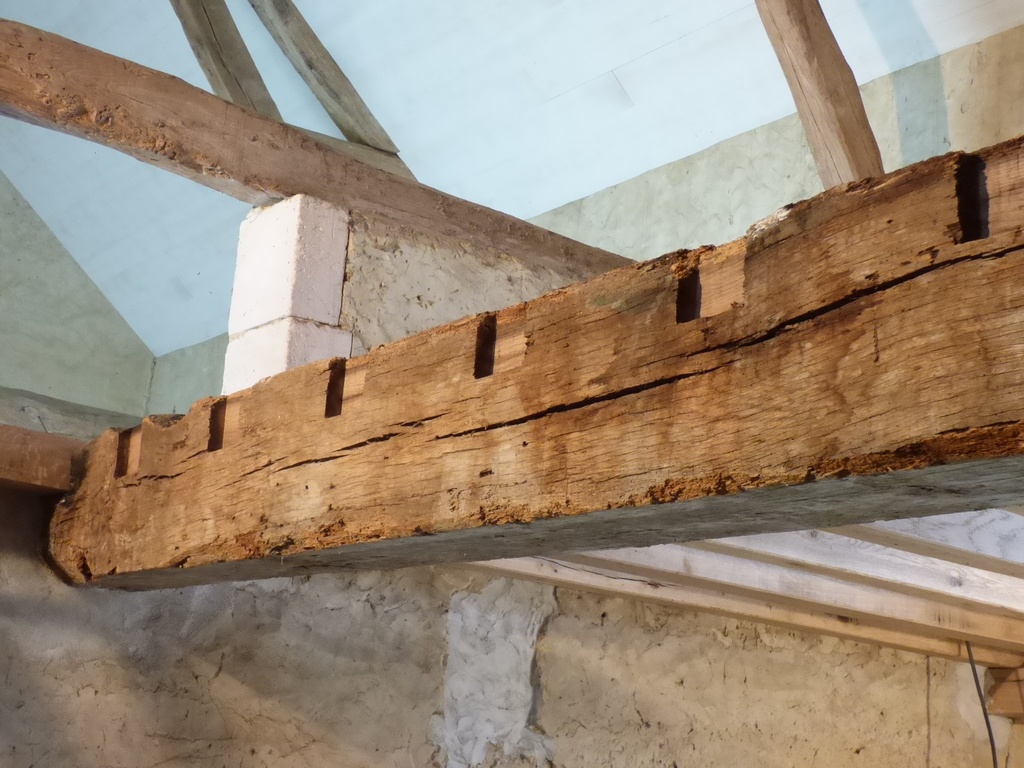

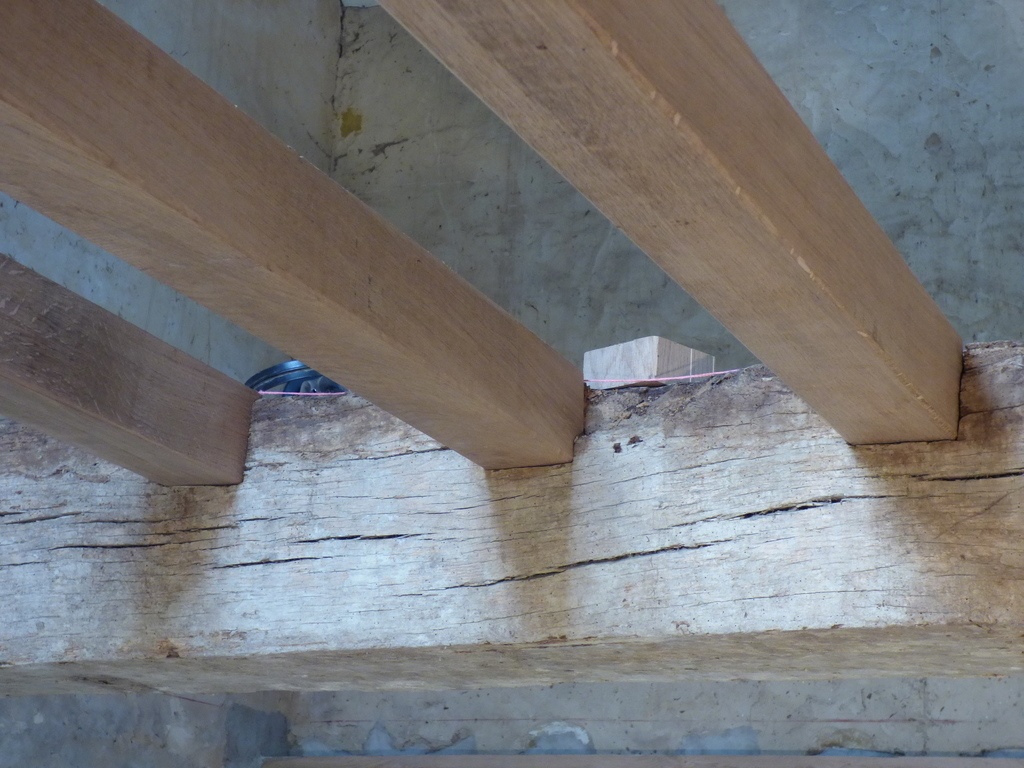

Le point délicat dans ce projet est la réalisation des entailles dans la porteuse, sachant que les solives sont brutes de sciage et pas toutes de sections strictement identiques...!

Ma méthode à donc été la suivante : je prend la côte solive par solive entre le mur et la face de la porteuse, à laquelle je rajoute 3 cm. Ces 3 cm sont la profondeur d'entaille dans la porteuse.

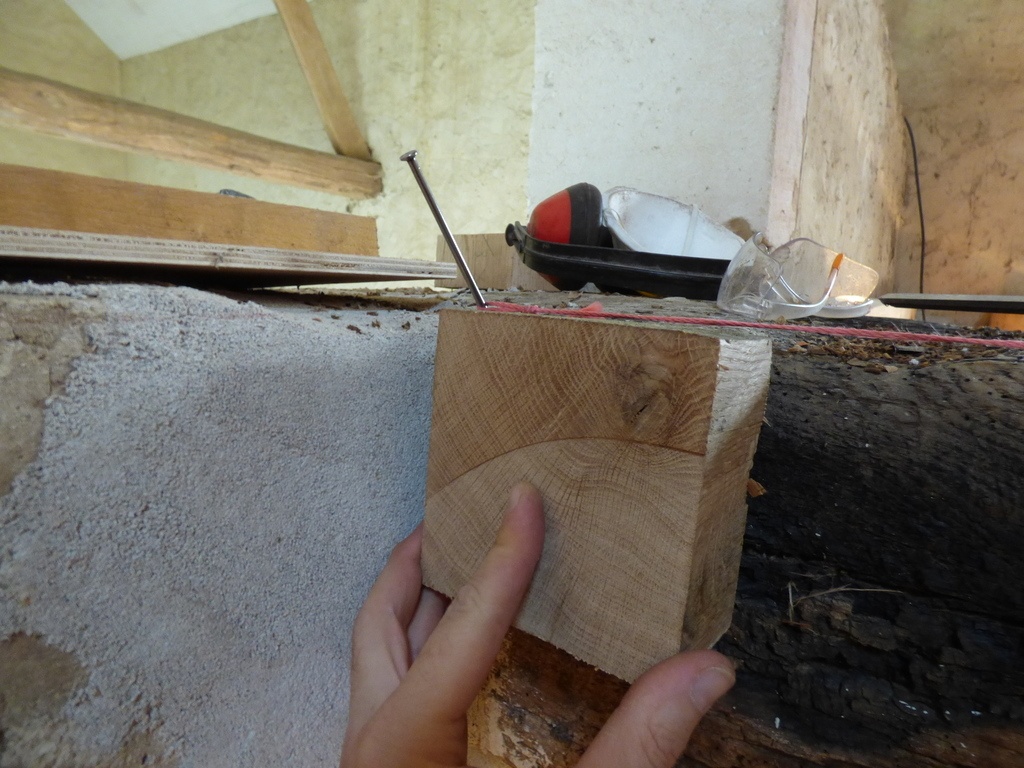

Dans la chute de la solive, je recoupe une tranche de quelques centimètres afin d'avoir la section exacte de celle-ci. Et je me sert ensuite de cette tranche pour tracer la forme de la future entaille sur la porteuse.

J'ai au préalable placé un cordeau afin d'effectuer mon tracé à la bonne altitude.

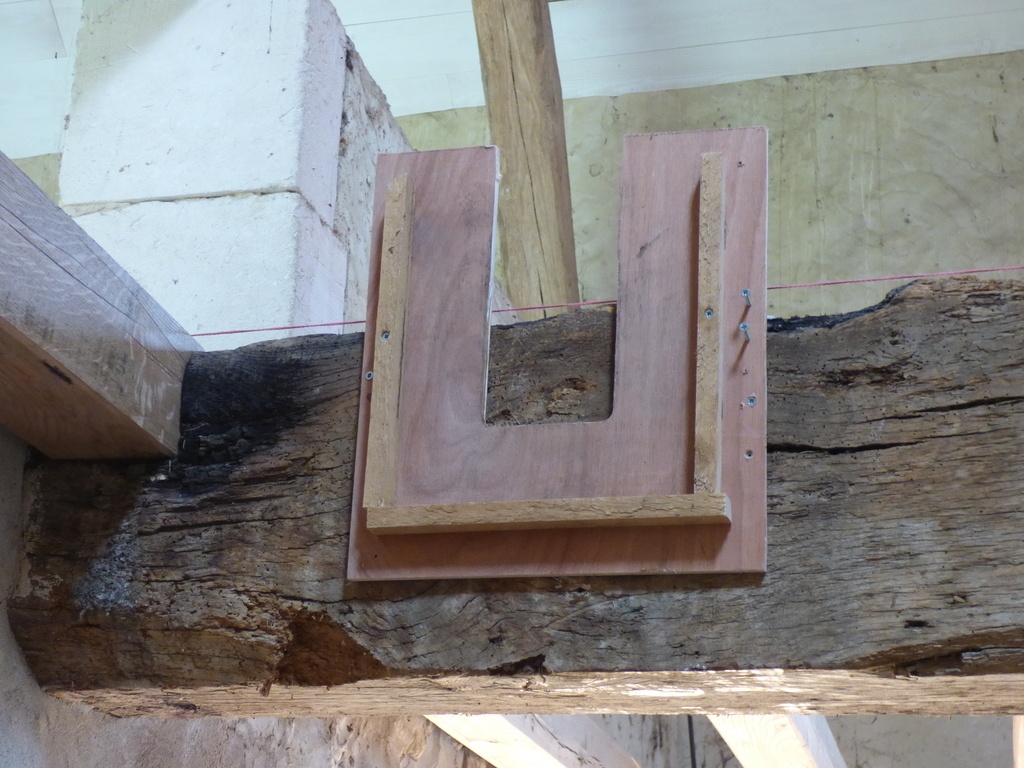

Pour faire l'entaille, je me suis fabriqué un gabarit de défonceuse que je visse sur la porteuse, en alignement avec le dessous et un des cotés du tracé. Le gabarit est légèrement moins large que les solives afin de pouvoir servir pour toutes les entailles.

Je termine ensuite le deuxième côté de l'entaille à l'ébauchoir.

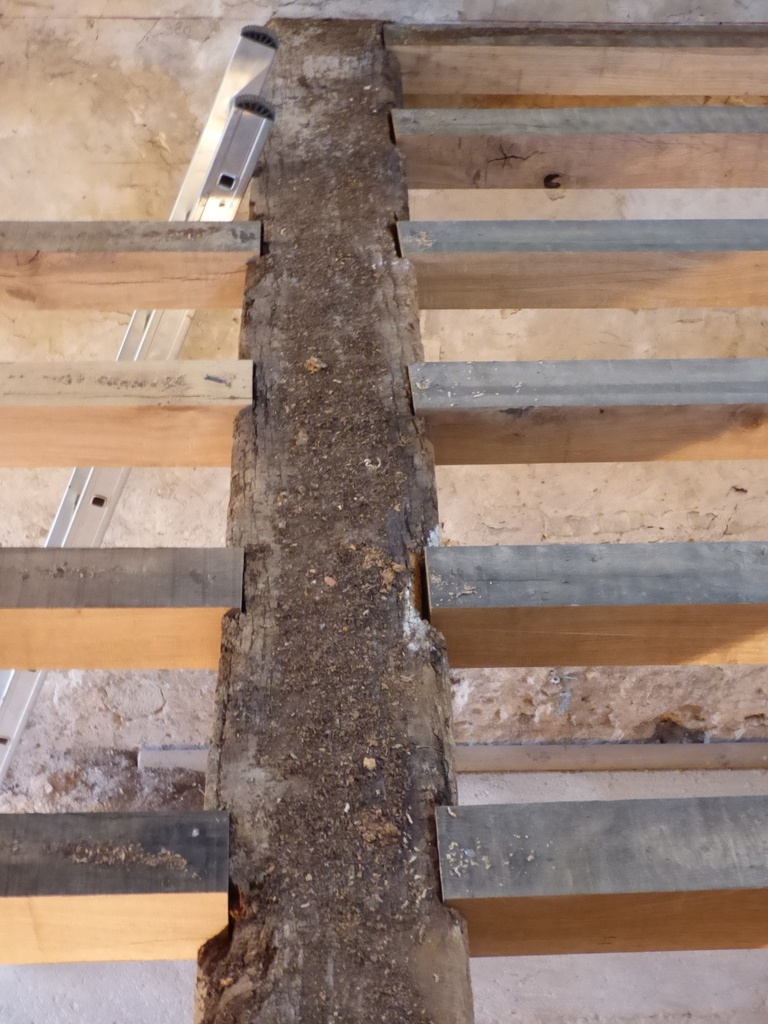

Il ne me reste plus qu'à glisser la solive dans son entaille, et celle-ci correspond exactement à sa section.

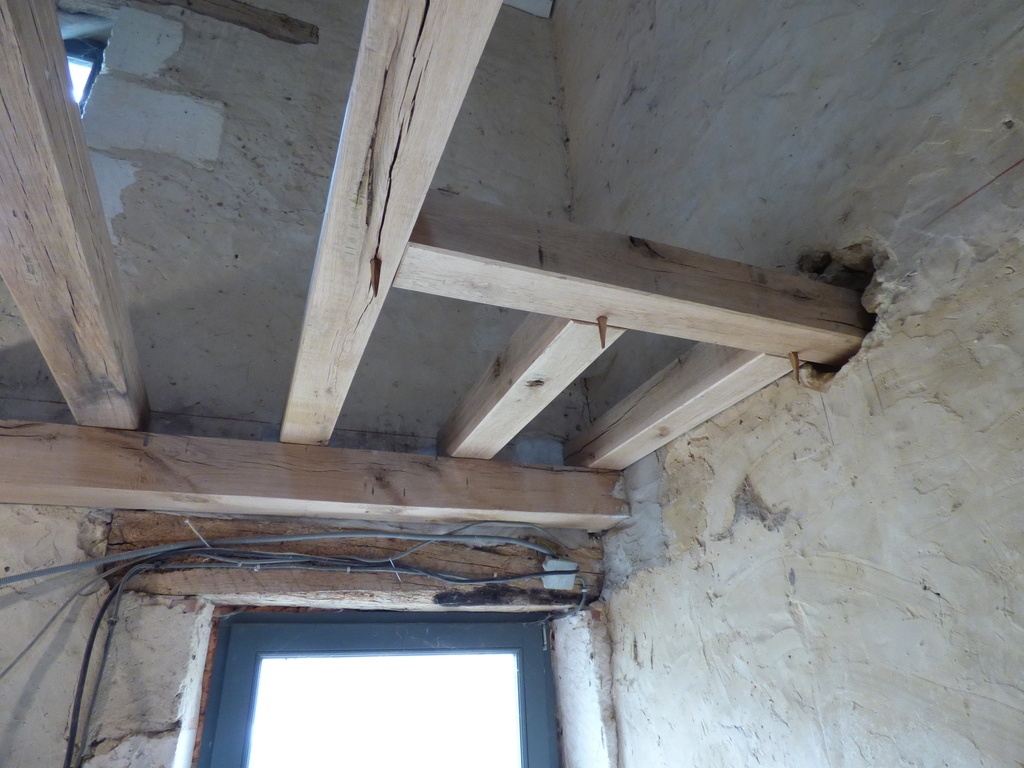

Comme écrit plus haut, la trémie est assemblée à tenons et mortaises + chevillage à tire.

Il me reste à faire la deuxième moitié + fixer et entretoiser tout ce beau monde !

Publié Mis à jour

Partager

Mise en place des entretoises

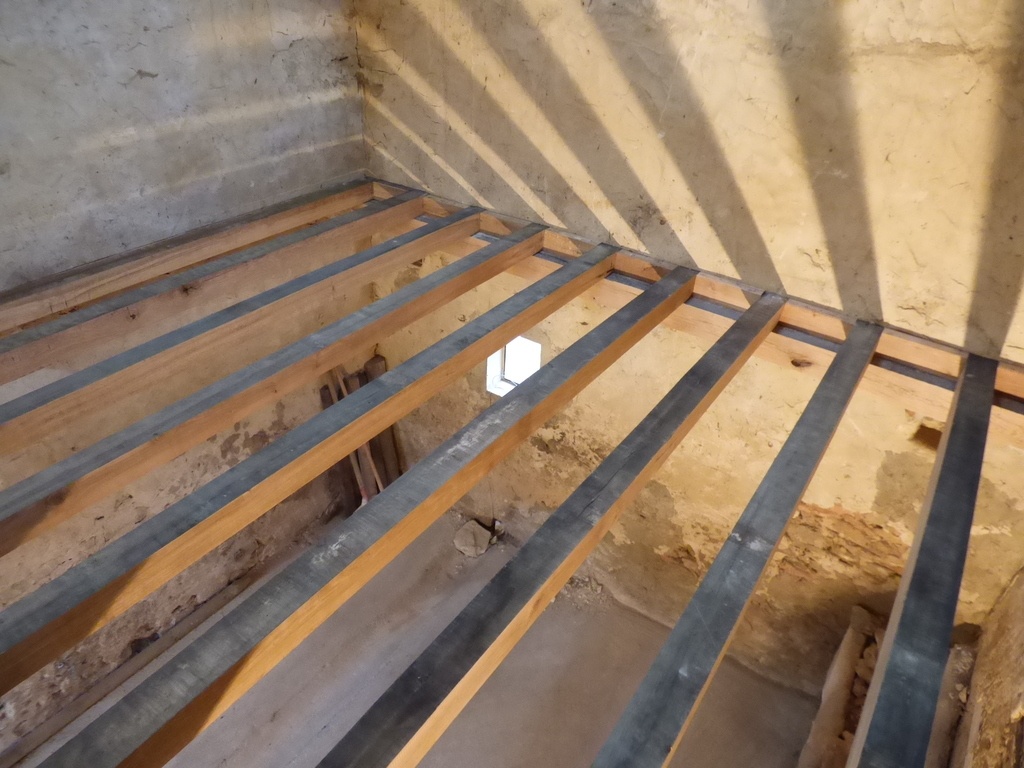

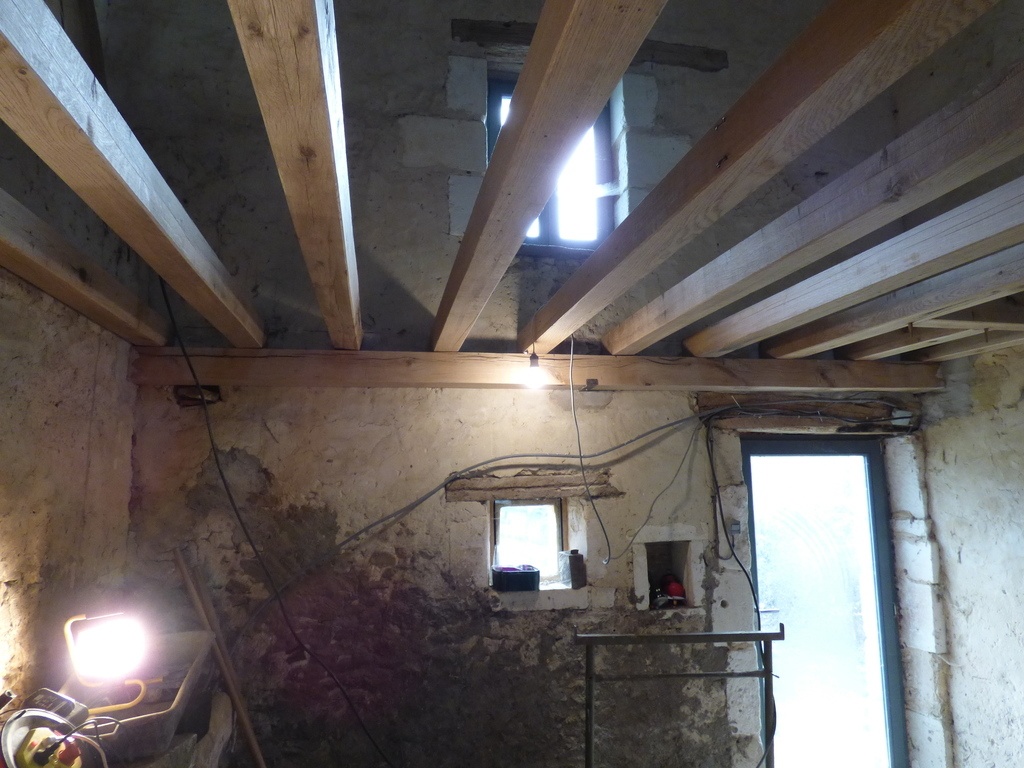

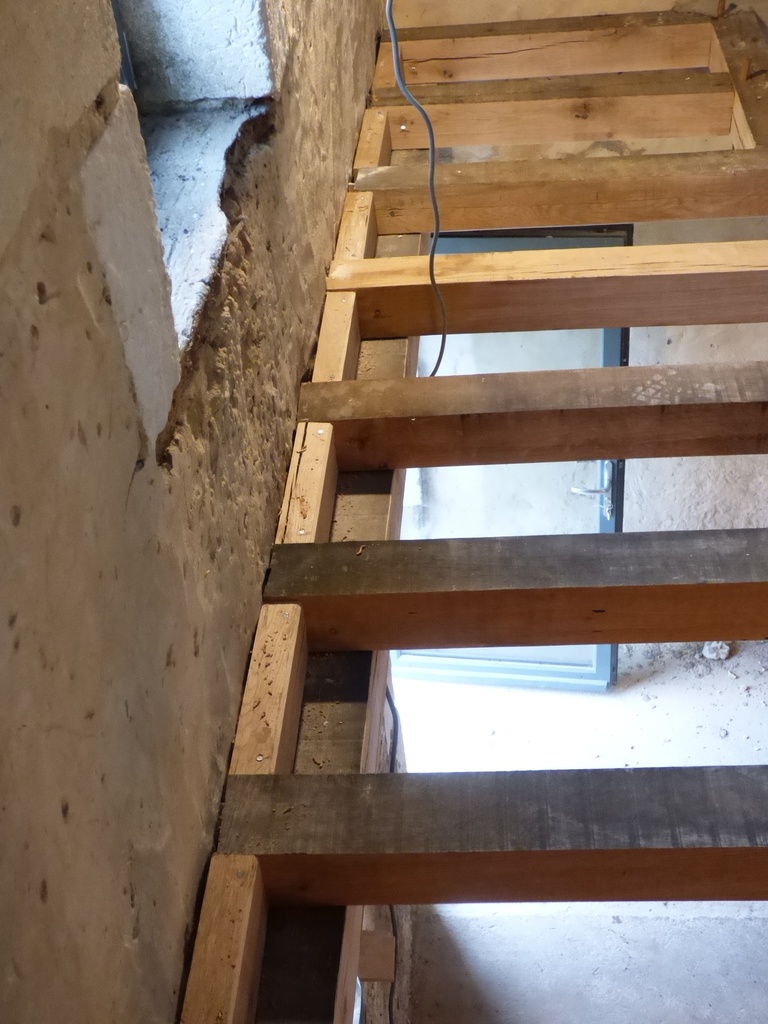

Afin de rigidifier l'ensemble j'ai positionné des entretoises entre chaque solives du côté de la muralière. Leur section est de 12cmx6cm.

Elles assurent aussi la finition entre le solivage et le futur plancher.

Pour terminer j'ai cloué tout ce beau monde à la pointe de 5mmx125mm, entretoises comprises.

Publié Mis à jour

Publications associées


Discussions

Wil  a publié le pas à pas "Création d'un solivage en chêne".
il y a 6 ans
Thierry974

Bravo Will. C'est clair et net.

Wil
( Modifié )

Merci Thierry974 !!!

Pierro

Joli travail ! De bien belles pièces de bois à porter aussi, non ?

Wil
( Modifié )

Merci ! Les 12x12 ça va, mais les 15x15 on les a placé à 2 !

Vic66

Fameux chantier... bravo!

ebenober

Beau travail ! Elles sont presque trop belles tes solives bien rabotées !

ebenober

Est-ce du bois neuf ou récupéré ?

Wil
( Modifié )

Merci ebenober ! C'est du bois neuf, il provient directement de la scierie. C'était quand même mieux de les raboter, elles étaient plutôt noires, avec des traces de sciage et les arêtes n'étaient pas cassées.

Smaug

Bravo. Très beau travail . Quelle est ta portée des 12*12?

Wil
( Modifié )

Merci Smaug ! La portée est de 3m10.

Smaug

Effectivement j’aurais dit 4m mais du 12*12 pour 3.10, tu es bien. J’ai le même projet pour ma grange . Belle exécution vraiment ..

Wil  a publié l'article "Mise en place des entretoises".
il y a 6 ans
Xavier
( Modifié )

Bonjour Wil

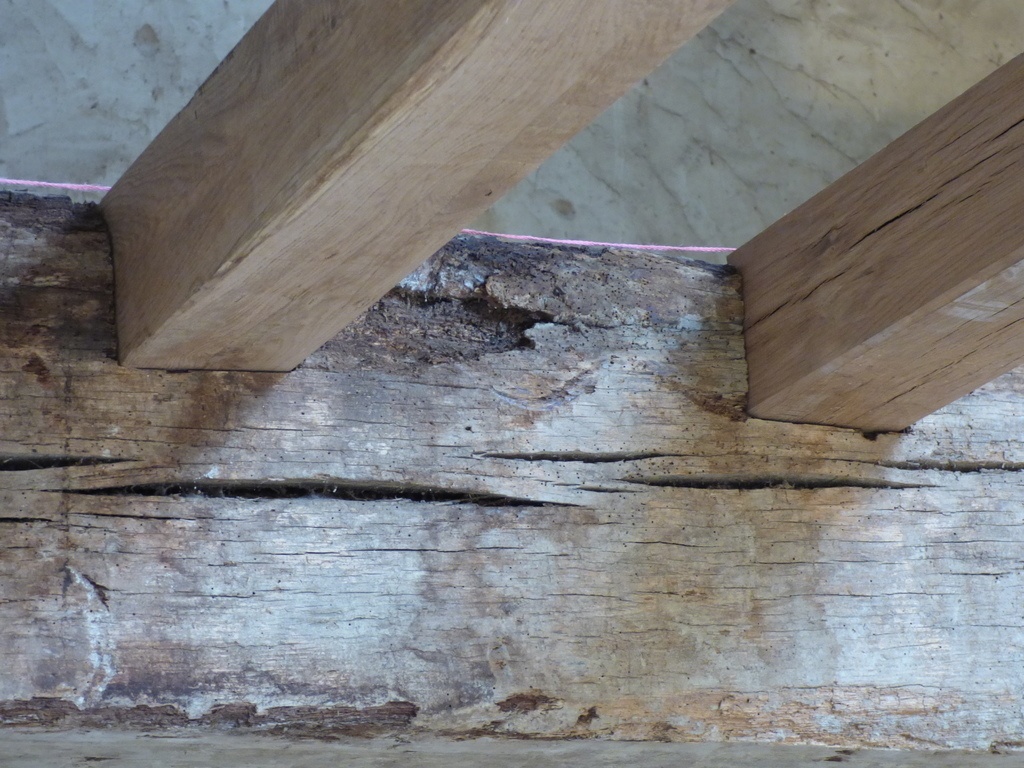

J'ai un doute mais il me semble que la poutre maîtresse n'est pas au mieux de sa forme, ou c'est juste superficiel ?

Wil
( Modifié )

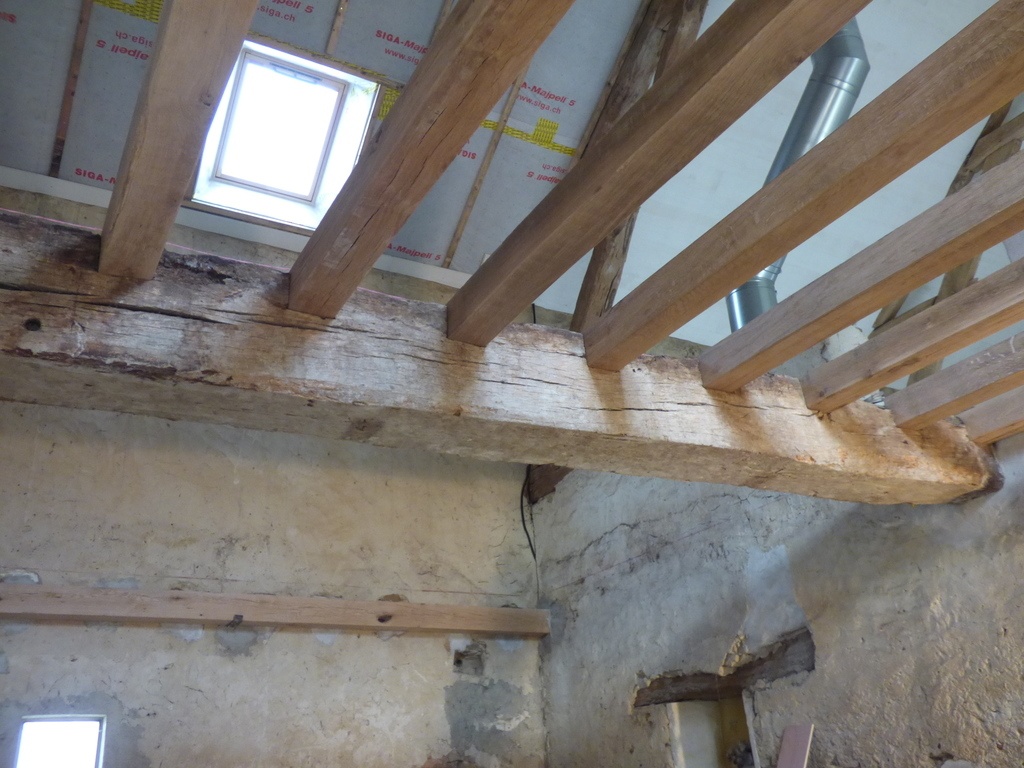

Salut Xavier ! Je comprend ton doute parce qu'en regardant les photos on à l'impression que la porteuse est sacrément abimée ! Mais oui, ce n'est que superficiel. Elle est un peu attaquée sur les 4 arêtes, mais lorsque l'on gratte un peu c'est tout à fait sain. Si ma fraise de défonceuse pouvait parler, elle te dirait que c'était même dur dur !!!

Et puis c'est une porteuse que j'avais déplacé auparavant (elle était trop basse et pas centrée dans la pièce). Lors de cette manip j'ai eu à purger le bout qui était dans le pignon extérieur, et en le coupant à la tronçonneuse j'ai pu constater qu'elle était encore très saine.

Xavier

tant mieux, il ne faudrait pas que ça s'écroule !

Smaug

La tronçonneuse doit s’en souvenir!

ssisco

Bonne technique pour le tracer des entailles, c'est comme ça que je fais aussi. Perso j'aurais mis des solives plus grosses (15/15). est ce que tu as prévu d'enlever l'aubier que l'on voit sur certaine solives ?

Wil
( Modifié )

J'ai hésité entre 15x15 et 12x12. Ce qui m'embêtait avec le 15x15 c'est que ça allait faire sacrément massif, surtout que le plafond n'est pas très haut (environ 2m30).

Non, je n'ai pas prévu d'enlever l'aubier. C'est le client qui a tout raboté, et ça ne l'embête pas. Mais dans mon souvenir il y avait surtout une solive qui avait beaucoup d'aubier.

vincelnx
( Modifié )

bonjour Wil merci pour ce pas à pas très instructif, super boulot, comment calcules-tu la profondeur de l'entaille pour soutenir la solive. comment tu t'assures que l'entaille soit suffisamment profonde pour supporter le poids, y a-t-il un calcul de résistance ( autre que ton expérience ;) ) . Merci

Wil
( Modifié )

Merci vincelnx ! Pour ce cas précis j’ai utilisé un logiciel de TAO : Tout A l’Oeil !!!

Plus sérieusement, c’est en effet à l’expérience que j’ai décidé de cette côte. Il ne faut pas trop entailler pour ne pas fragiliser la porteuse. Mais 3 cm est amplement suffisant, il faut bien sûr s’assurer que la solive ne puisse pas glisser.

Il y a sûrement un calcul de résistance pour ce genre d’assemblage, mais je ne sais pas le faire !

vincelnx

merci

dneis

Belle photos et belle réalisation.
Et je me demandais, est-ce que 3cm c'est suffisant par rapport au retrait éventuel du bois ?

Je n'ai pas d'expérience en charpente, mais je me dis que si le bois raccourcit un peu en séchant, la solive pourrait sortir de son appuis... ? C'est possible ou bien complètement farfelu comme idée ?? Car 3cm pour une portée de 3.1m, ça fait que 1% de retrait max possible.

kaj

Le bois ne rétréci pratiquement pas en longueur au séchage c'est négligeable.

kaj

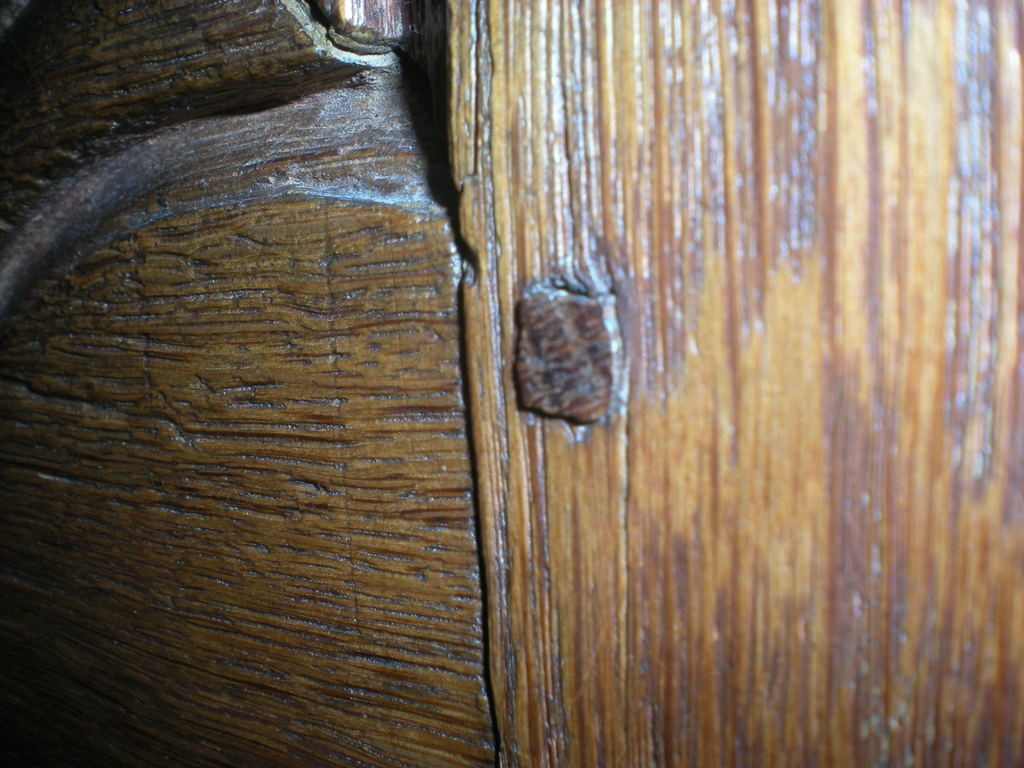

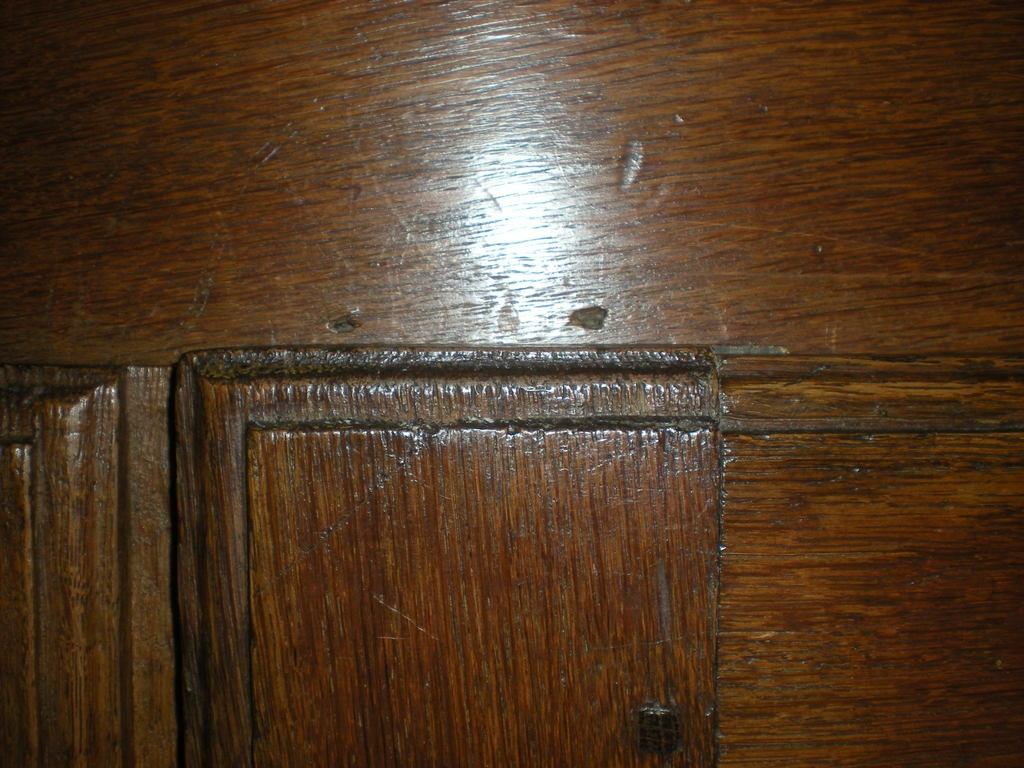

Pour preuve sur ces photos d'une armoire ancienne avec le temps les montants dépassent et les chevilles aussi.

Wil
( Modifié )

Merci dneis ! Comme l'a dit kajmed le retrait longitudinal est considéré comme nul, du coup pas de risque !

Voici un lien simple et bien expliqué sur le sujet.

dneis
( Modifié )

Merci pour vos réponses. Effectivement, le retrait longitudinal est négligeable.
D'ailleurs, dans toutes les fiches techniques que j'ai pu trouver, il n'est même pas mentionné. (voir la fameuse base de données Tropix ).

Niouniou
( Modifié )

Beau boulot Wil
Tu casses les arêtes à l'ebauchoir ? Au rabot, à la toupie ? Défonceuse ? Plane ?

Wil
( Modifié )

Merci Niouniou ! Les arêtes ont été cassées au rabot électrique.

Sebdu89

Super boulot qui m'inspire des idées !!
Avez-vous une idée sur le poids que pourrait supporter cette section 12x12 sur environ 3,50m de portée ?
Des cloisons sèches pour des chambres par exemple ?

sylvainlefrancomtois

une lambourde de 3.50m en 10x12 en résineux supporte 196 kg admissible !

Wil
( Modifié )

Merci sylvainlefrancomtois , je n’aurais pas pu répondre aussi vite ! Sebdu89 , tu peux sans problème aménager un étage « standard » sur ce type de structure.

sylvainlefrancomtois

de rien je suis en plein dedans en ce moment ! ;)

Sebdu89

Merci pour l'info

Sebdu89

Bonsoir,
J'ai une pièce avec deux poutres de 25x35 en chêne sur lesquelles je souhaiterais poser des solives chêne et des voliges.
Sur ces voliges, j'aimerais fixer des plaques acier style Lewis avec une couche béton allégé d'environ 6cm.
Je me demande si je peux fixer comme vous l'avez fait mes solives avec une encoche de 3cm à chaque extrémité. Une partie des solives reposerait uniquement sur 3cm de chaque côté entre les deux poutres.
L'ensemble serait solidaire avec les plaques acier au-dessus mais j'ai des doutes....je préfère avoir votre opinion.
Merci d'avance,

Wil
( Modifié )

Salut Sebdu89 ! Pas de problème avec 3 cm de chaque côté, mais attention : ton entaille doit être saine, elle ne doit pas être faite dans l’aubier sinon elle ne sera pas résistante. Les bouts de tes solives doivent eux aussi être sains. Et enfin la longueur des solives doit être ajustée au plus près.

sylvainlefrancomtois

+1

Sebdu89

Merci,
Mes solives seront "neuves" et rabotées et je pense utiliser une section 12x15 avec un entraxe de 40cm max (j'ai 2 portées de solives différentes 3,20m et 3,80m)

Taupe73
( Modifié )

Hello will
Magnifique travail,
Je vais essayer de faire la même chose
Avec des solives de 15x15 entraxe 45 avec une porteuse de 25 x23 6 poutre de chaque côté, penses tu que ce soit jouable?

Wil

Le problème c'est que sous chaque entaille il va te rester au mieux 10 cm de bois. Ca ne fait pas beaucoup...
Quelles sont les portées de la porteuse et des solives ?

GERGELY
( Modifié )

Bonjour Wil et les autres,

Ce petit message, pour vous remercier d'avoir communiqué votre expérience de solivage, qui m'a bien été utile. Les différents conseils que j'ai pu obtenir ailleurs n'étaient pas toujours objectif.

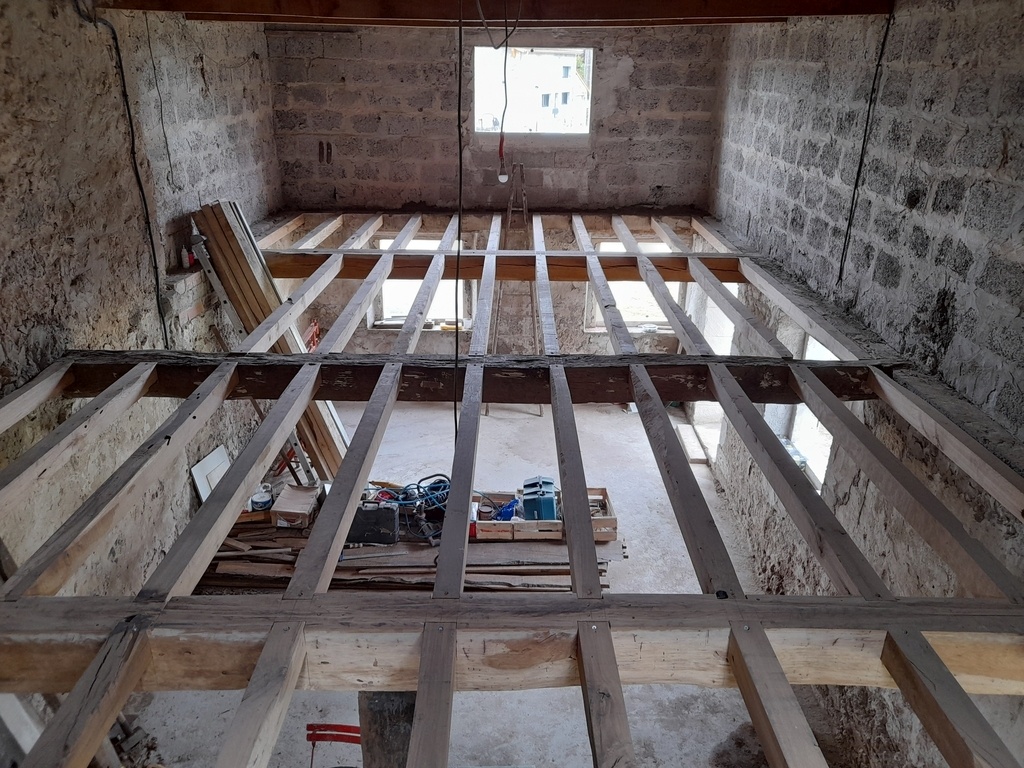

J'ai refais le solivage d'une ancienne étable de 4.5 mètres de large sur 9.5 mètres de long. Toutes les poutres (sauf celle du milieu qui a été récupérée ailleurs) ont été scié localement il y a 6 ans. Idem pour les chevrons.
La première poutre a une section de 16 cm sur 23 cm, avec poteau au centre, les deux autres ont une section de 23 cm par 24 cm. Les chevrons ont une section moyenne de 9.5 cm sur 11 cm, et longueur 2.1 m, sauf pour la trémies 2.6 m. L'entraxe des chevron est de 46cm.
Je ne sais pas si cette solution est vraiment rentable, car quand ça fait beaucoup de travail, découper les plateaux, les stocker et faire sécher, puis les ramener pour découper les chevrons, et enfin les raboter. Cela fait aussi un coût non négligeable, mais je peux dire que tout cela vient de mon bois, avec en plus un peu de capricorne dans certains chevrons.

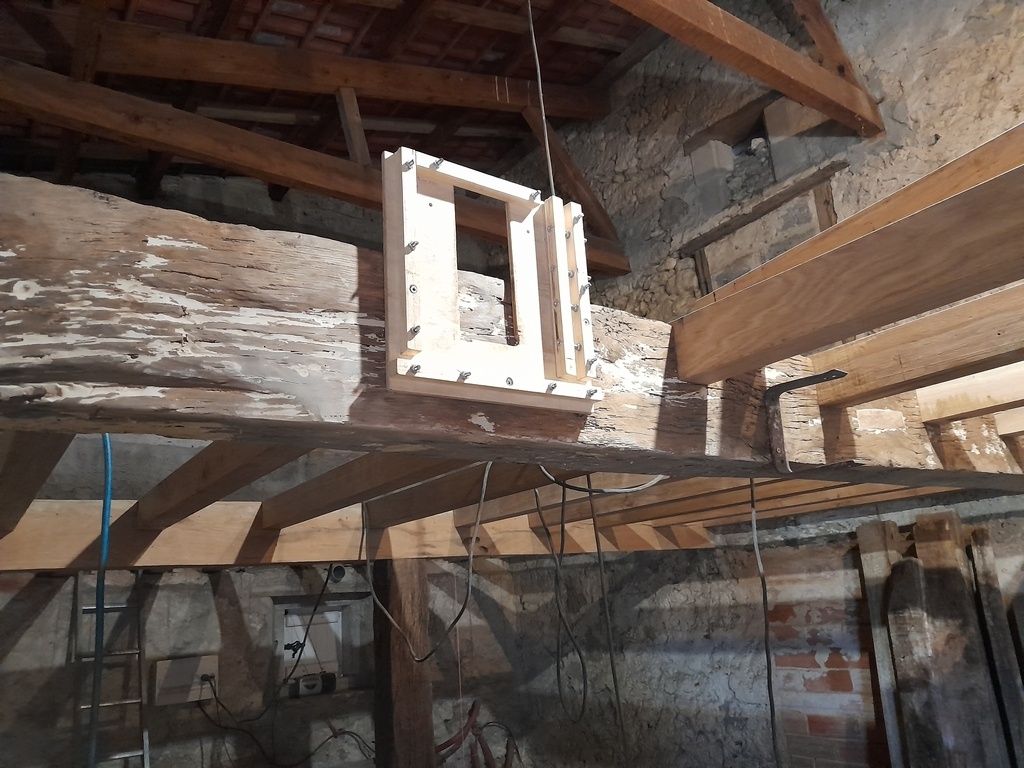

J'ai donc fait un gabarie comme le vôtre, mais en plus réglable, car les chevrons rabotés ne sont pas tous les mêmes en largeur et hauteur. Les encoches dans les poutres ont une profondeur de 32mm. Le réglage est bien utile pour affiner l'encoche au chevron correspondant.
Pour autant, j'ai acheté une défonceuse Bosch POF 1400 ACE dont je suis très déçu, car je ne la malmenais pas quand je l'utilisais. J'ai un perceuse Bosch depuis très longtemps qui me rend bien service encore. La première défonceuse m'a permis de faire la moitié du nombre d'encoches, puis elle ne fonctionnait plus. Il me l'on remplacé, j'ai pu faire le reste des encoches, sauf qu'a la dernière, je fais le contour à la profondeur de 20mm, et l'intérieur, puis impossible de l'utiliser pour la profondeur à 32mm, j'ai du finir à la perceuse et au ciseau à bois.
Je vais avoir un autre solivage bois a faire, plus grand que celui-ci. Pourriez-vous m'indiquer une marque de défonceuse, pour fraise à queue de 12 mm qui vous paraît la plus intéressante d'un point de vue qualité prix?
Merci de votre réponse, et bonne continuation à vos projets.
Francis.

Wil

Bonjour GERGELY ,

Merci pour ton retour d'expérience !

Je ne sais pas quelles ont été les problèmes rencontrés avec ta défonceuse, mais j'ai aussi fini par changer ma POF 1400 ACE. Le problème principal était qu'elle coulissait toujours très mal, mais aussi qu'elle n'était pas très fiable avec une mèche de 16mm. Elle tremblait beaucoup !!!

J'ai donc finalement opté pour la Festool OF 1400, et c'est vraiment très confortable, mais c'est aussi clairement un budget ! Pour travailler à la volée, je te déconseille la Triton MOF 001. Tu trouveras toutes les raisons ici !

Bonne soirée !

GERGELY

Wil
Bonsoir Wil,

Merci de ta réponse.
Pour la première défonceuse BOCH POF 1400 ACE, le problème était qu'il fallait appuyer très fortement sur la commande pour la démarrer, il me l'on, changer. Pour la seconde, impossibilité de bloquer le mandrin, et plus aucun fonctionnement possible. Cela s'est produit pour ma dernière encoche à faire. Elle est partie chez BOCH, mais s'il me la change, je vais voir avec Leroy Merlin de me la faire rembourser, pour en acheter une de meilleure qualité.
Je vais réfléchir pour une autre.

Bonne soirée.

Peeka49
( Modifié )

Bonjour à tous,

Merci pour ce post, superbe réalisation, bravo Will.

Petite question je souhaite faire un étage dans mon garage, j'ai 3.2m de portée, j'ai pu avoir des poutres en lamelée collée GL24h de section 12x12cm je pensais mettre un entraxe de 39cm. Les solives seront posées sur des muralieres de 56x195mm en épicéa.

Pensez-vous que ça suffise pour un plancher simple pour une utilisation chambre d'amis / bureau?

Merci de votre réponse et bonne continuation.

Wil

Bonjour Peeka49 , et merci ☺

Concernant les solives, la section, l'entraxe et la portée me paraissent OK. On est dans le même esprit que ce que j'avais créé.

Pour les muralières, quelles sont leur longueur ? Il faudra qu'elles soient fixées de part et d'autres, mais aussi à intervalles réguliers pour qu'elles ne fléchissent pas.

Peeka49

Bonjour Wil,

Merci de la réponse rapide, les muralières sont de 2.4m et fixées tout les 60 cm.
