Ce pas à pas présente les grandes lignes de la réalisation d'un chariot d'atelier multi-usages.
Liste des articles
Usinage des pièces
L'ensemble de la structure du chariot est réalisée en hêtre avec des assemblages traditionnels (tenon, mortaise et enfourchement).

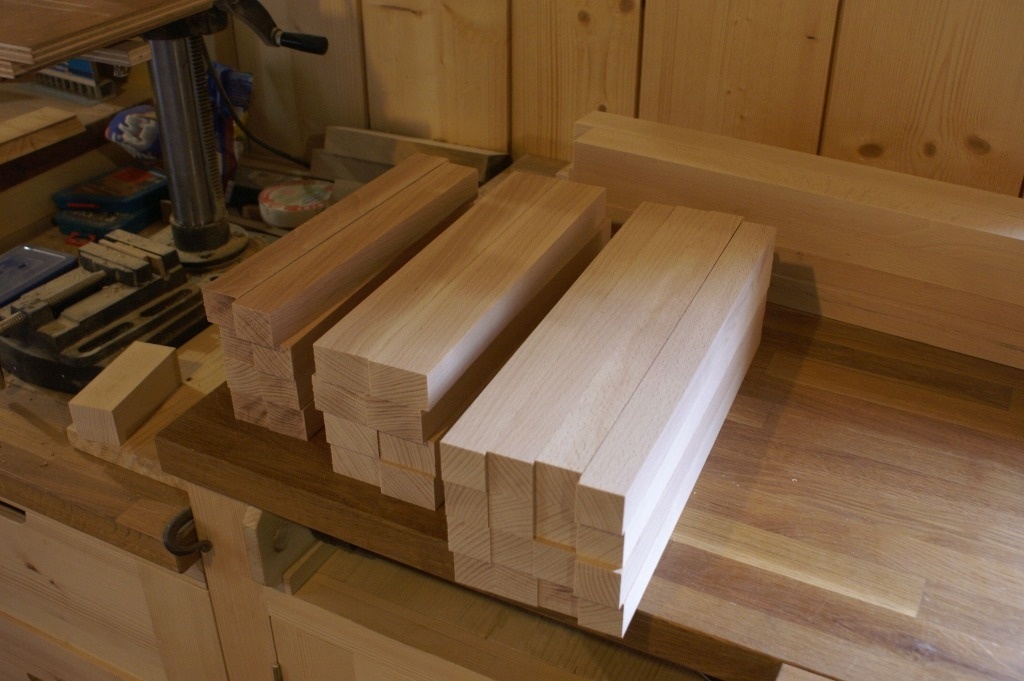

Rabotage et mise à longueur des pièces

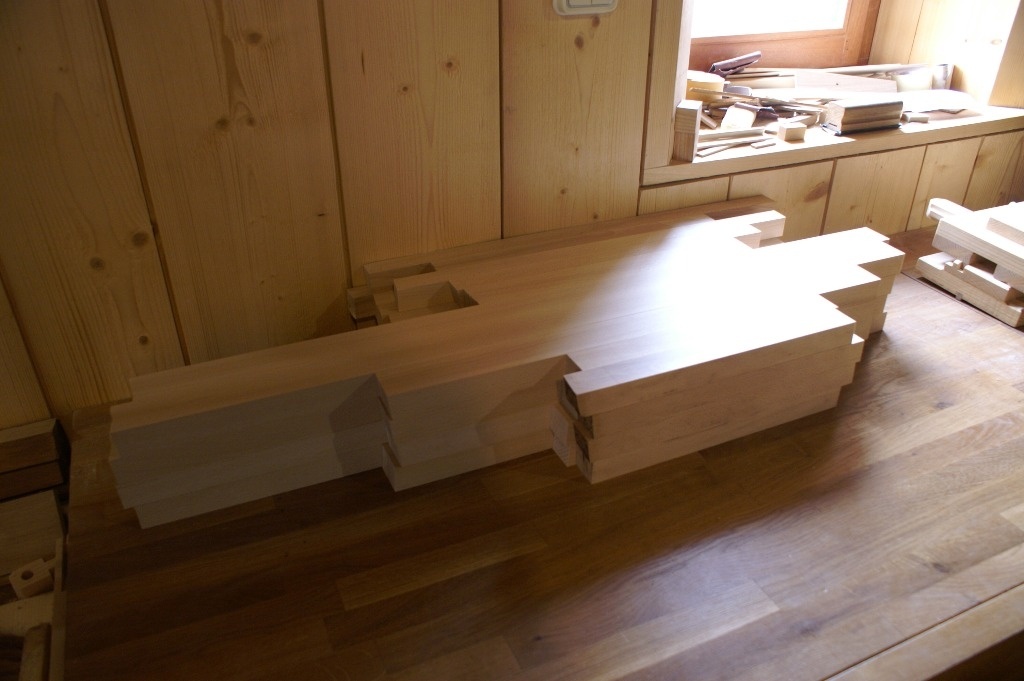

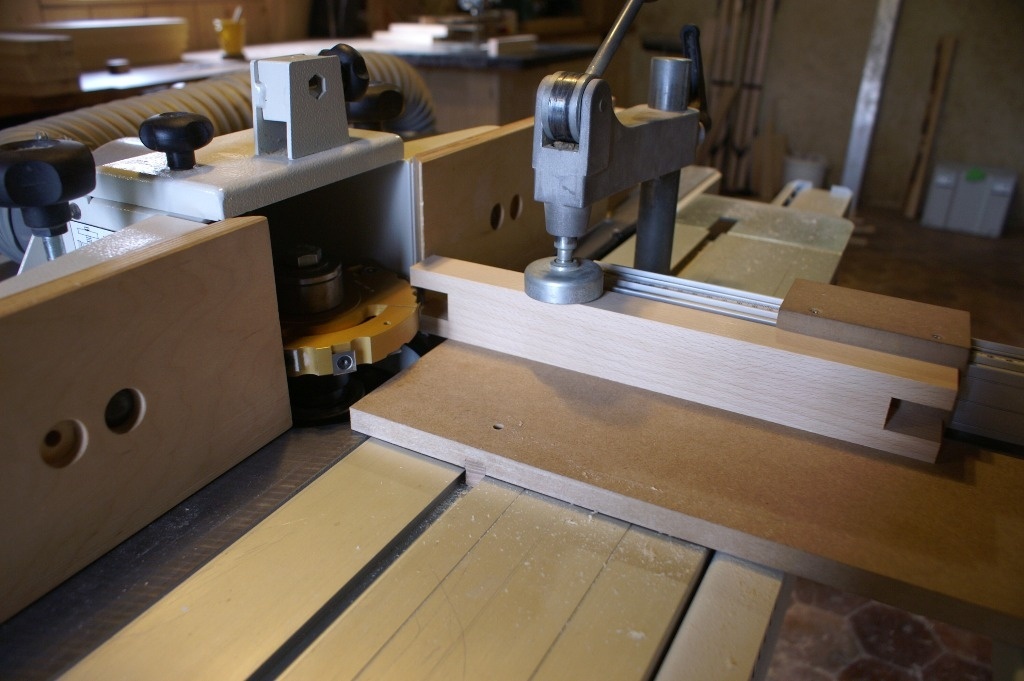

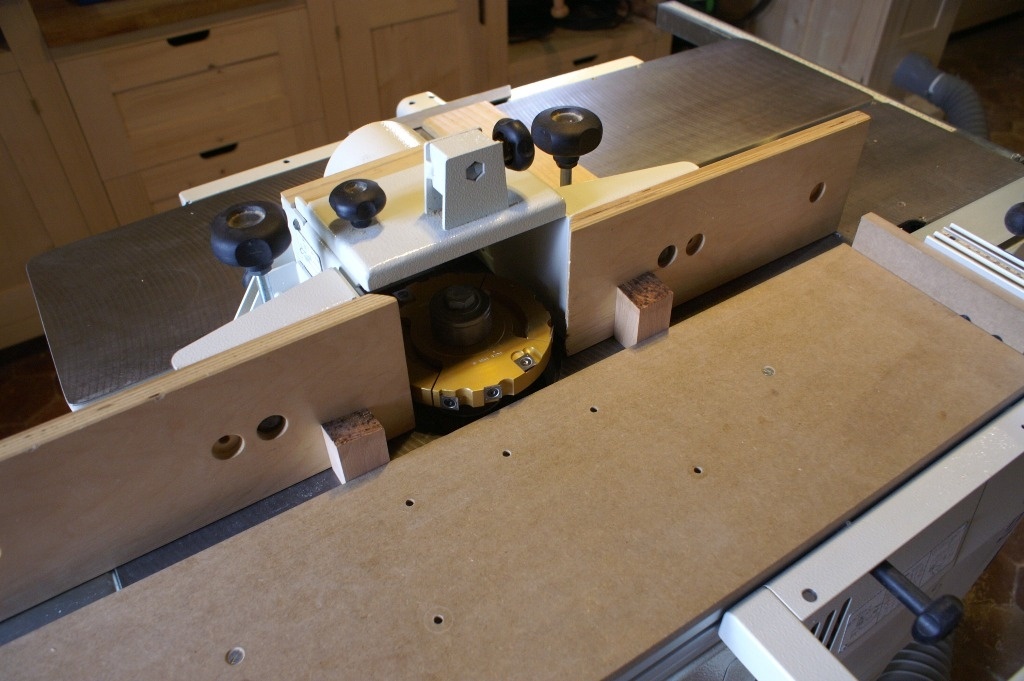

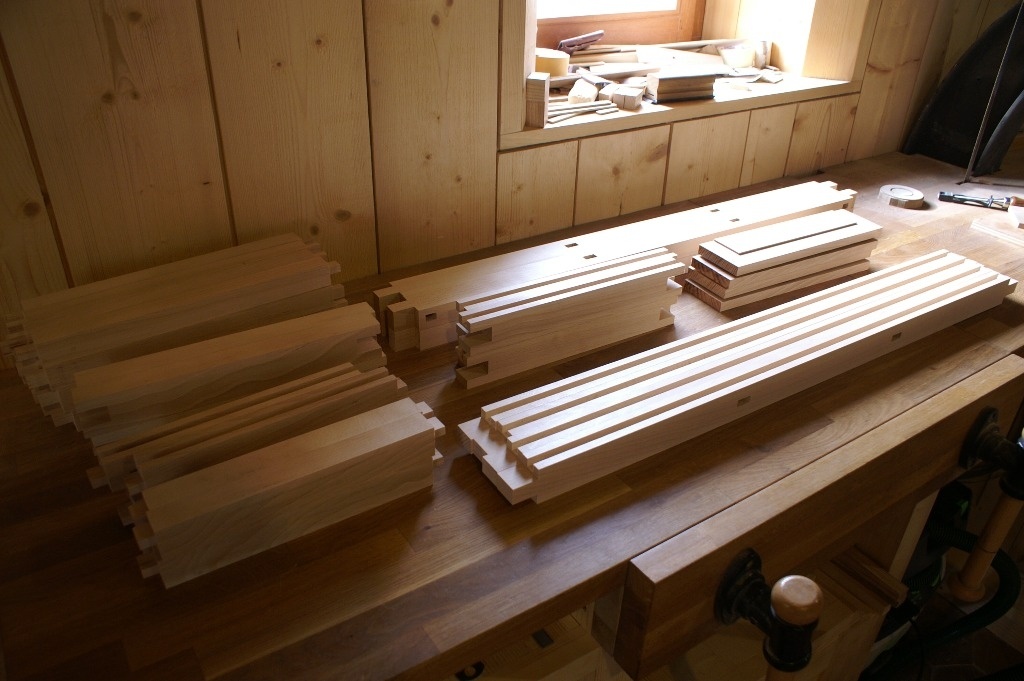

Usinage des enfourchements
Le choix d'un assemblage par enfourchement a été déterminé par l'envie de ne pas avoir trop de faiblesses dans les bois au niveau des "pieds".
Ainsi, le chariot sera constitué de deux plateaux qui sont reliés par 8 montants et non 4 pieds assemblés les uns aux autres. Cette structure m'a semblé plus rigide à quantité de bois quasiment équivalente.

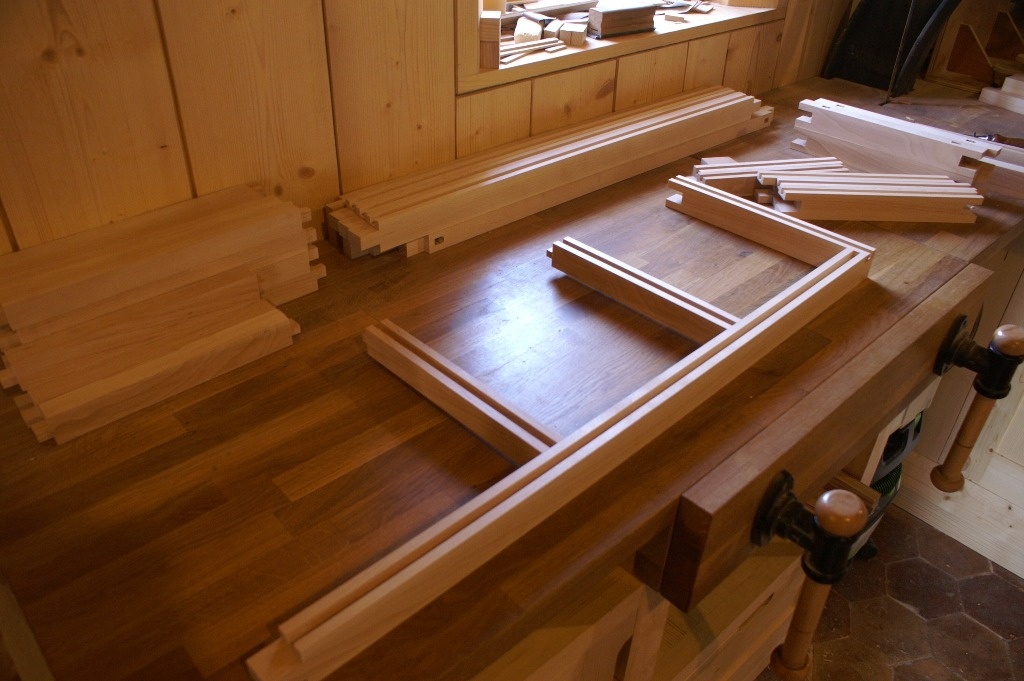

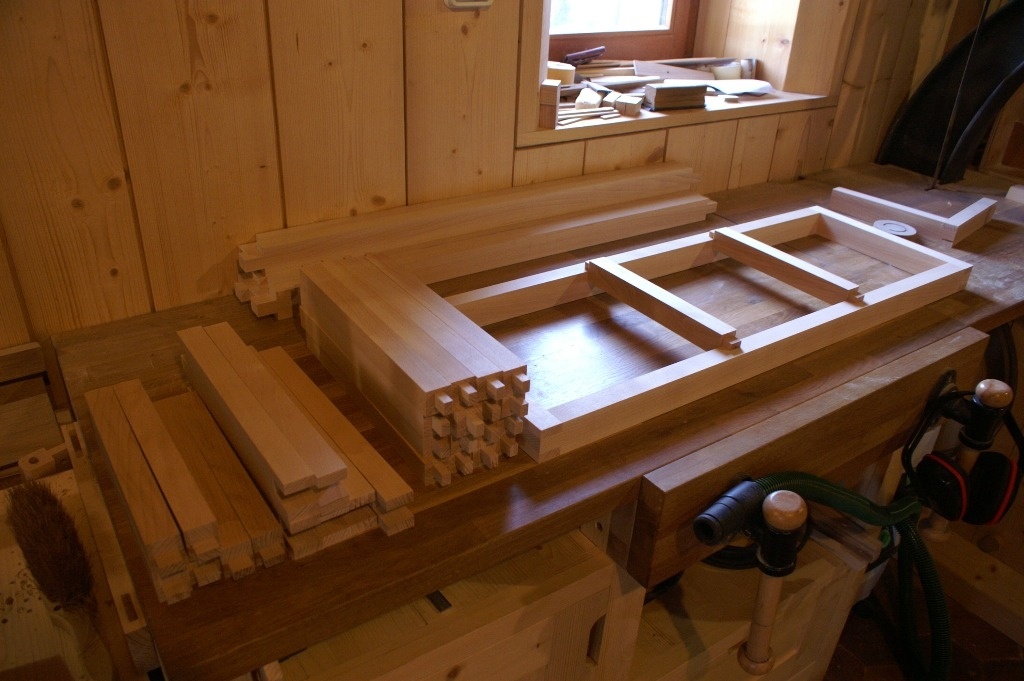

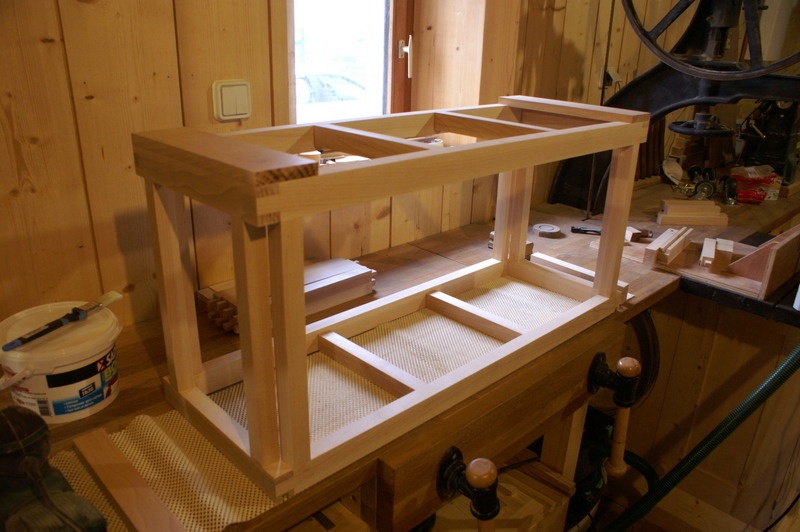

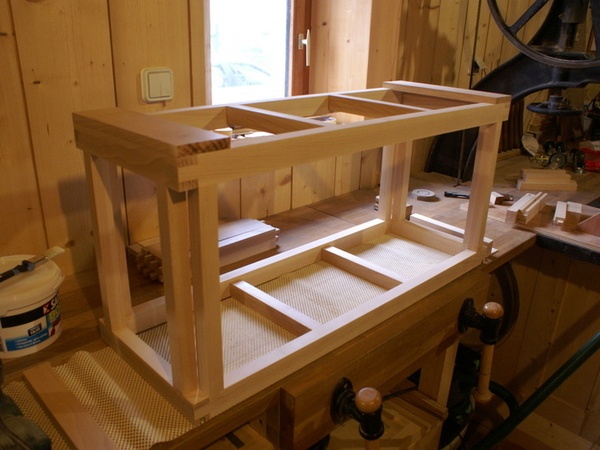

Assemblage à blanc
Un petit montage à blanc pour s'assurer que tout est à sa bonne côte.
Collage

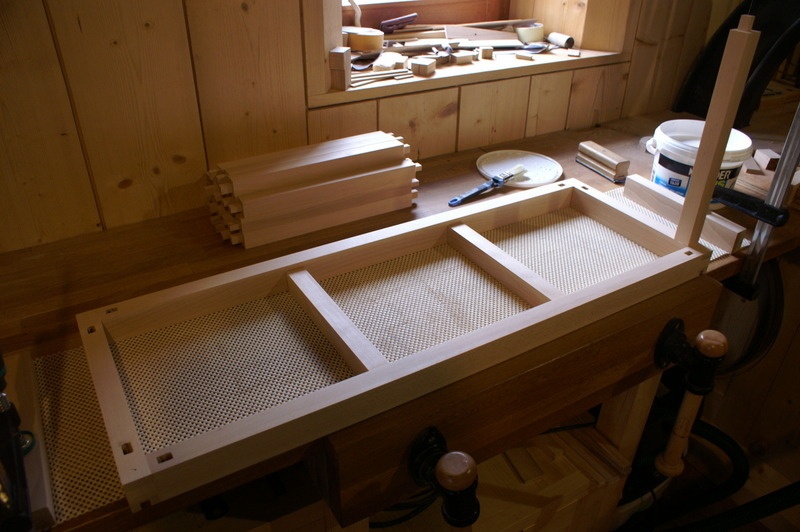

L'ensemble du chariot sera assemblé par collage et cloutage.
Le cloutage à la clouteuse pneumatique a l'avantage d'accélérer l'opération de collage (en plus de renforcer l'ensemble). Les clous sont mis sur les faces internes pour ne pas être trop visibles.

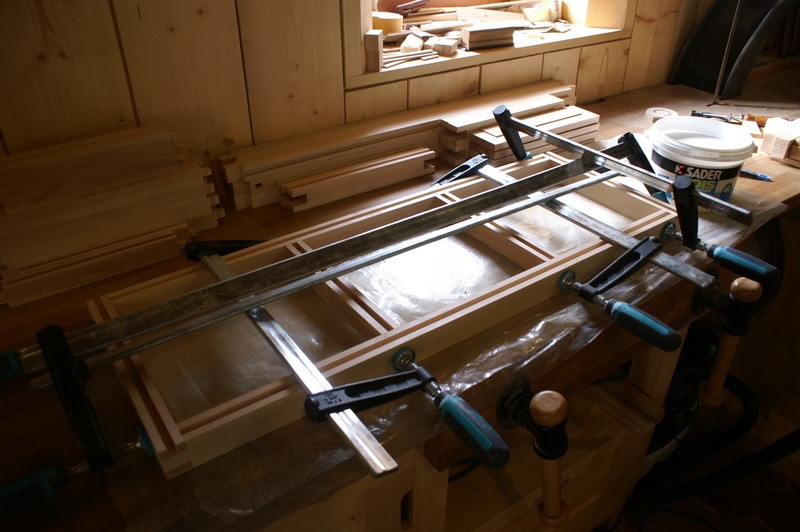

En premier, j'ai collé les "plateaux". Je fais un premier serrage pour évacuer le trop de colle. Et au fur et à mesure que je cloute, je retire les serres joint.
Puis ensuite, j'ai collé les 8 montants pour les associer.
Publications associées
Licence
Discussions
superbe travail !! belle mise en page ...
faut il faire aussi les poussières pour photographier nos publications ?? ;D
tu travailles sans pare éclat ??
Merci !
Je suis loin d'avoir fait les poussières pour les photos ;) D'autant que je les prends pendant la fabrication.
Si si, il y a un part éclat. On ne le voit pas sur la photo, il est plus petit. Sans ça il y aurait arrachement.
d’après toi c'est mon aspi qui est asthmatique ?
j ai beau brosser le sac ...ma Robland est une vrai passoire j'ai même essayer de la scotcher rien y fait 50 % dans le sac le reste en vrac
T'inquiète ... la mienne en laisse une bonne partie à côté aussi. C'est parce qu'on voit pas trop le sol sur les photos.
Surtout au niveau de la toupie. Suivant la position des guides, c'est plus ou moins bien aspiré ...
Boris Beaulant Hello Boris, j'adore cette réalisation en plus d'être pratique, elle est élégante!!! Question tu as fais les mortaises à la main ou avec la domino? ;)
Bonne journée ;)
Salut et merci Juls.
A cette époque, je faisais les mortaise avec ma mortaiseuse à bédane carrée. C'est plus rapide qu'à la main. Mais quand même plus long qu'une mortaise de domino :)
après avoir regardé le plan en détail et vu la taille des mortaises, je vais les faire à la main ;) Ca sera un bon exercice, meme si il y en a un paquet ;)

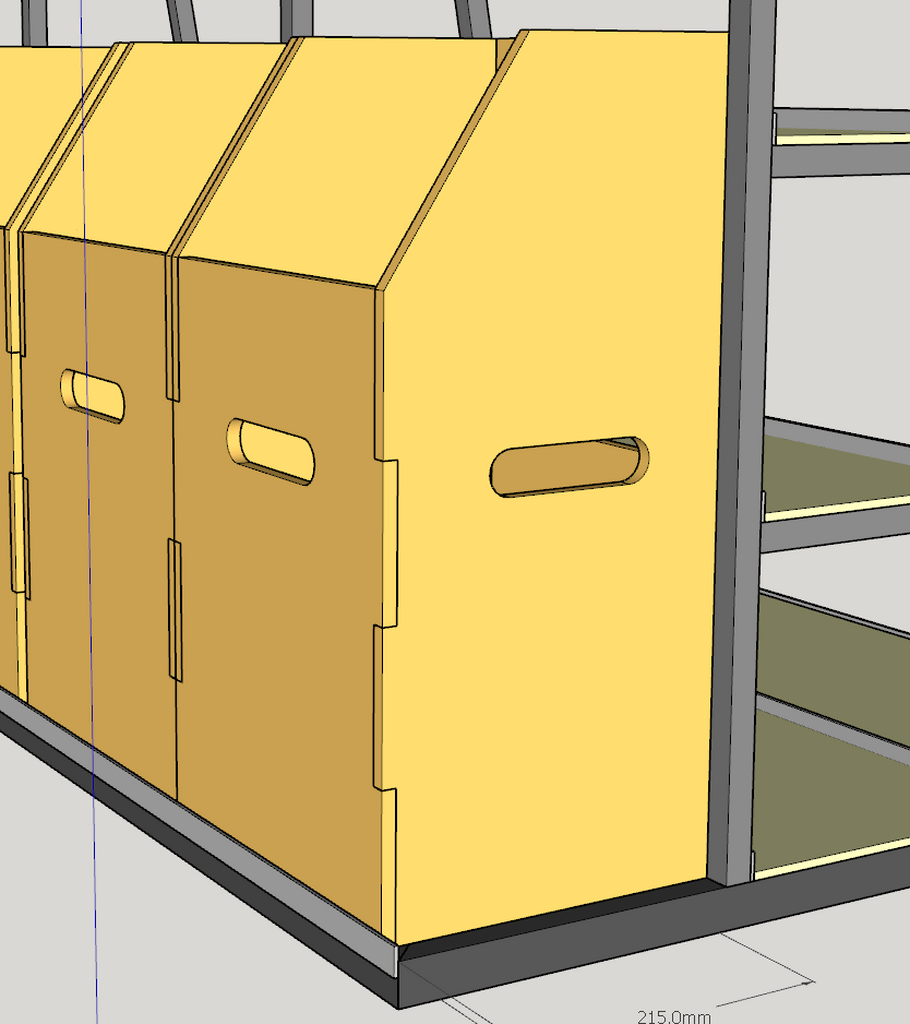

Bonjour Boris Beaulant, je recopie ton idée de bacs dans le cadre d'un rack à chutes de bois.
Quelle solution as-tu retenue pour l'usinage des angles emboités 'en créneau' ?
Je pense le faire à la défonceuse puis finitions au ciseau mais peut-être existe t-il quelque chose de plus simple ^^
Arf, ça s'est fini à la scie sauteuse :)
