J'avais dés le départ l'intention d'intégrer une aspiration dans la cape .

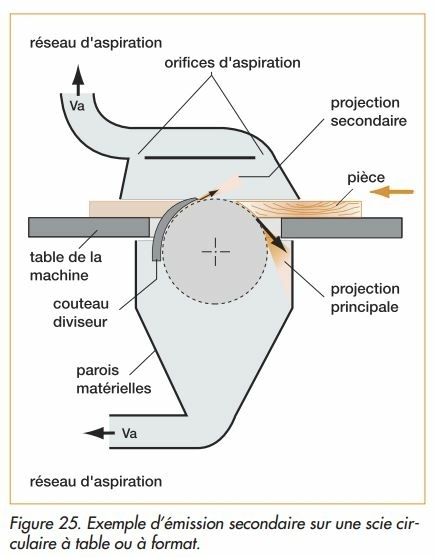

J'ai trouvé sur le site de l'INRS, un document synthèse sur l' aspiration très complet et dont je vous recommande la lecture, si vous êtes soucieux de votre sécurité et de votre santé !
Liste des articles
Comment faire ?
Ceux d'entre vous qui parcourent les forums dédiés au travail du bois où les revues spécialisées ont pu découvrir de remarquables réalisations où les auteurs (Diomédéa ...) utilisant des outils modernes de conception et de réalisation (modeleur volumique, CNC...) atteignent un niveau de qualité dignes des marques haut de gamme.
Certains d'entre vous, admiratifs du résultat et ne maitrisant ou n'ayant pas à leur disposition ces outils, renoncent à ces réalisations !
Je vais vous montrer dans la suite de ce pas à pas, que l'on peut arriver à un résultat, certes beaucoup moins esthétique mais tout aussi fonctionnel et ce avec peu de moyens !
Conception

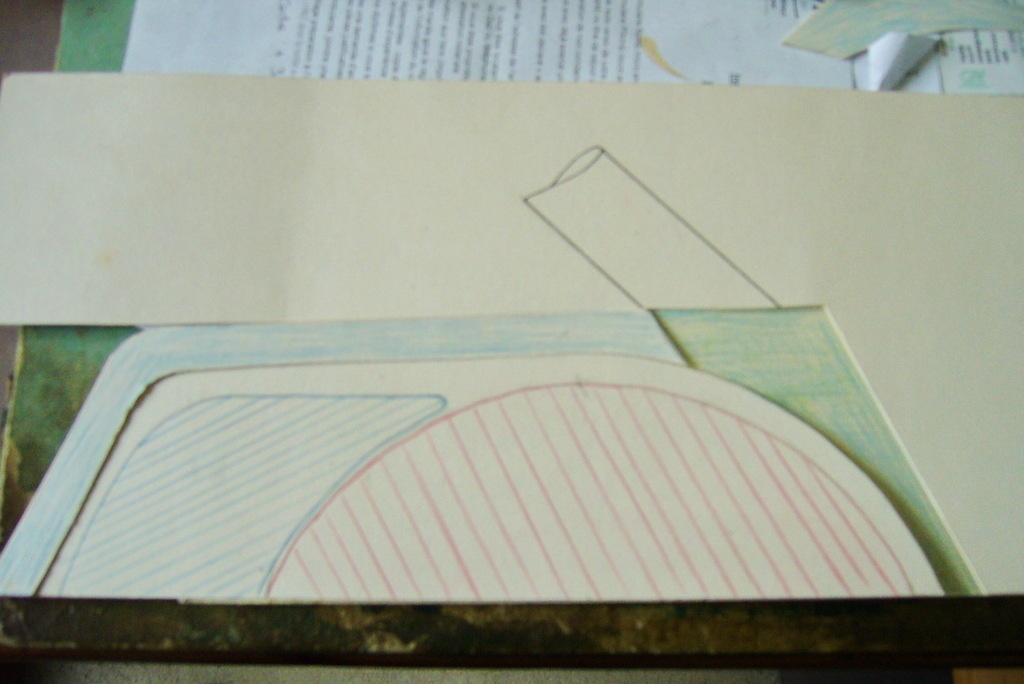

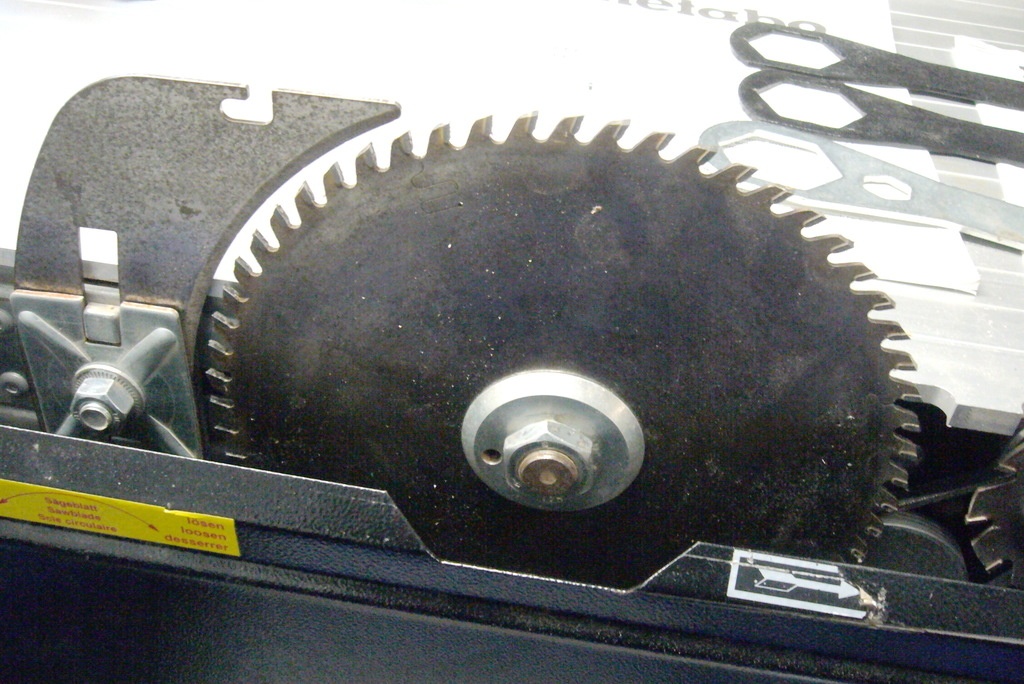

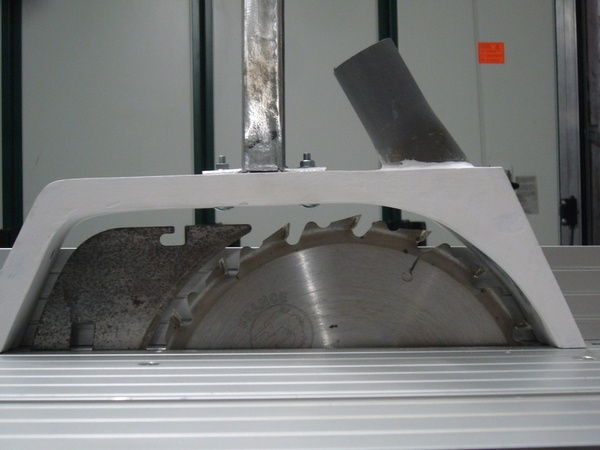

J'ai commencé par tracer sur du carton : le couteau diviseur et la lame.
J'ai ensuite dessiner le profil de la cape et placé la sortie d'aspiration

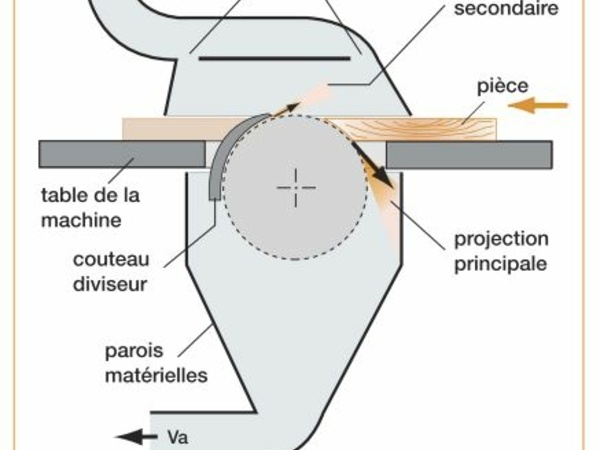

La sortie d'aspiration se fera sur l'avant de la cape, le flux d'air se conjuguant alors avec la cinétique des copeaux éjectés.
Nb :la majorité des copeaux sont éjectés sous la table !
Une aspiration placée à l'arrière de la cape n'est pas très efficace, le flux de copeaux résiduel à cet endroit étant faible et masqué par le couteau diviseur.
Fabrication

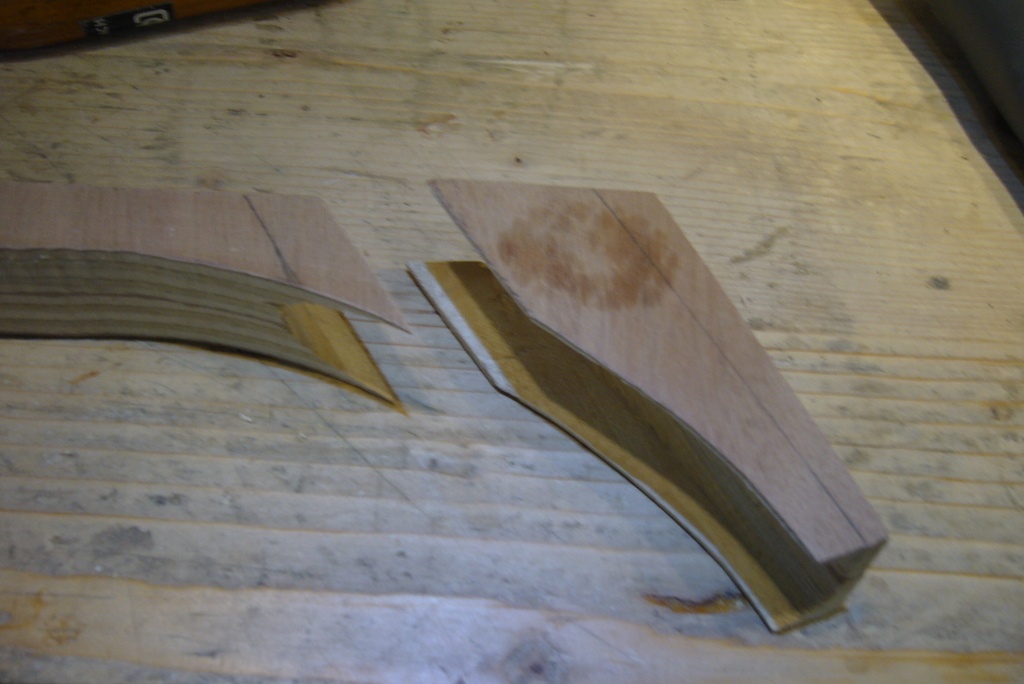

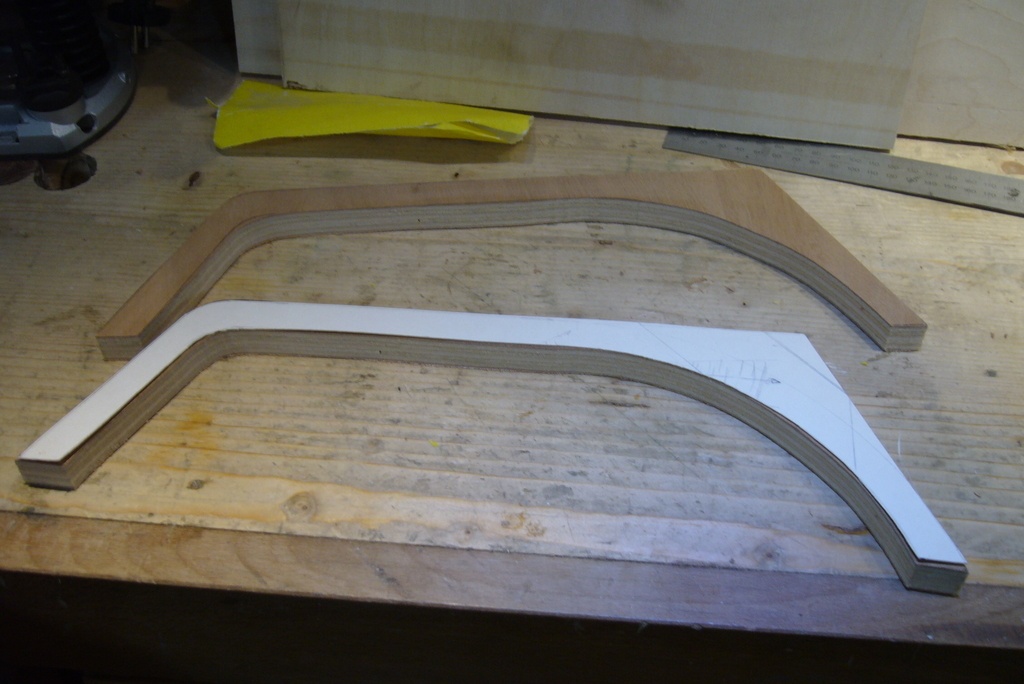

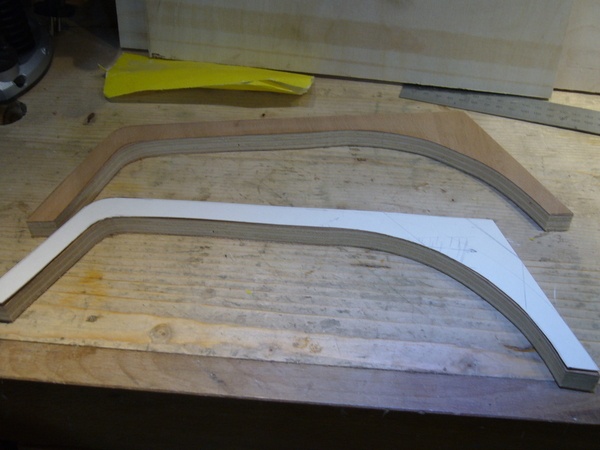

A partir de mon gabarit en carton, découpage de 2 profils en CTP 15 mm et collage

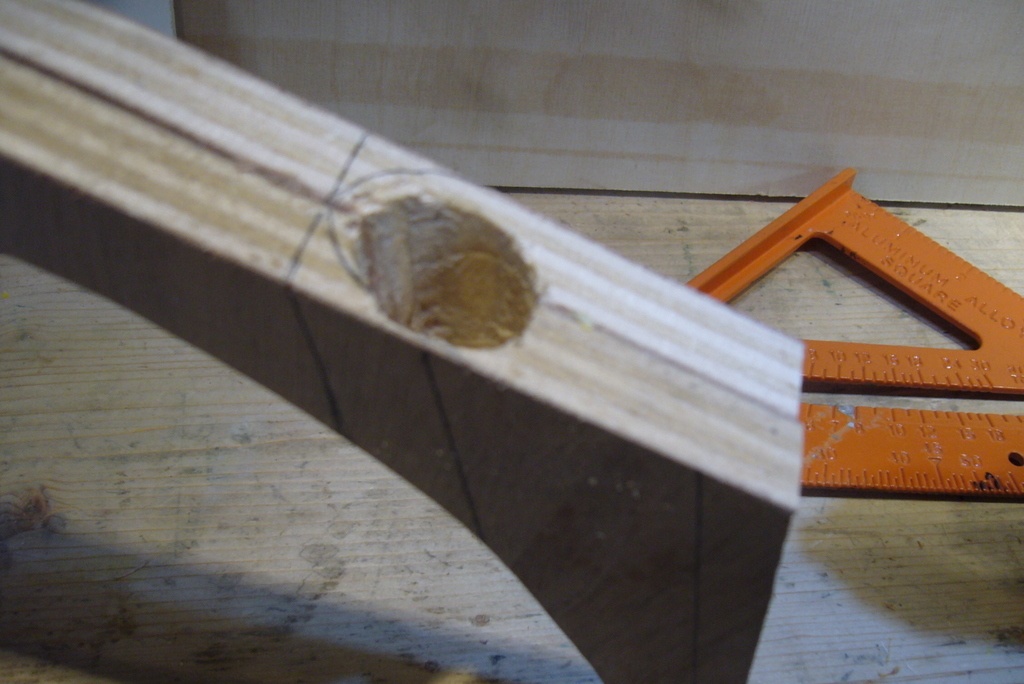

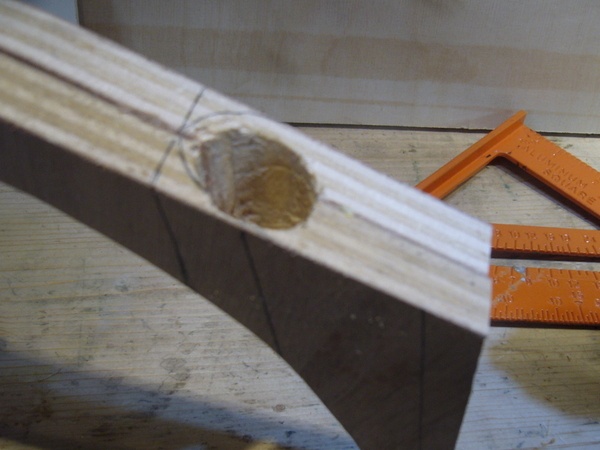

Perçage du trou oblique pour le passage du PVC

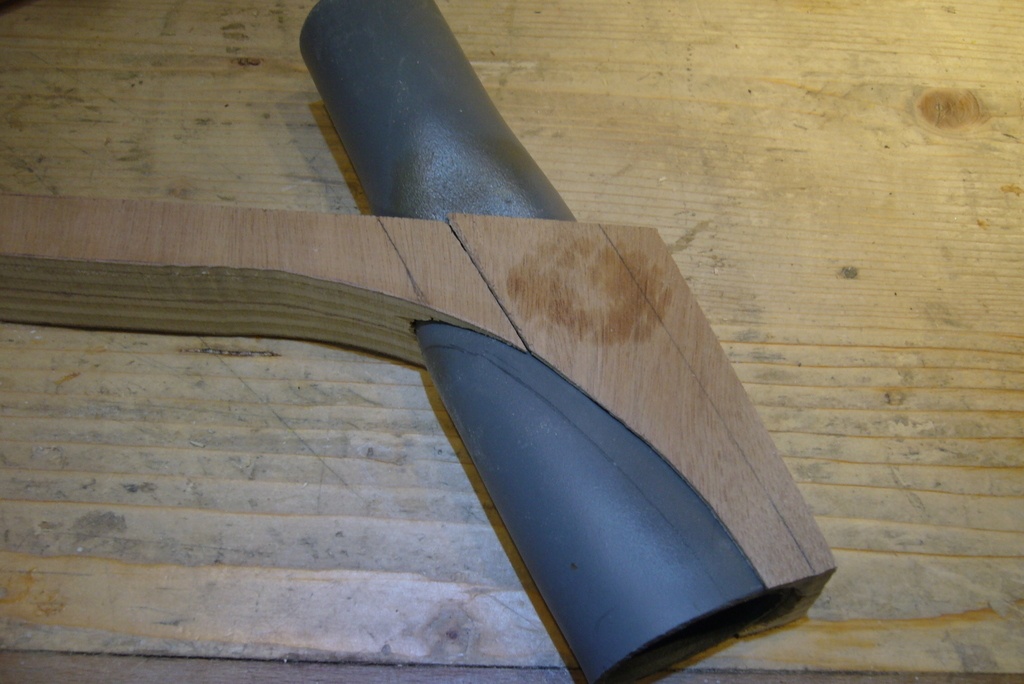

Découpe du profil et ajustage du tuyau pvc dans son logement (râpe à bois)
Collage à l'époxy

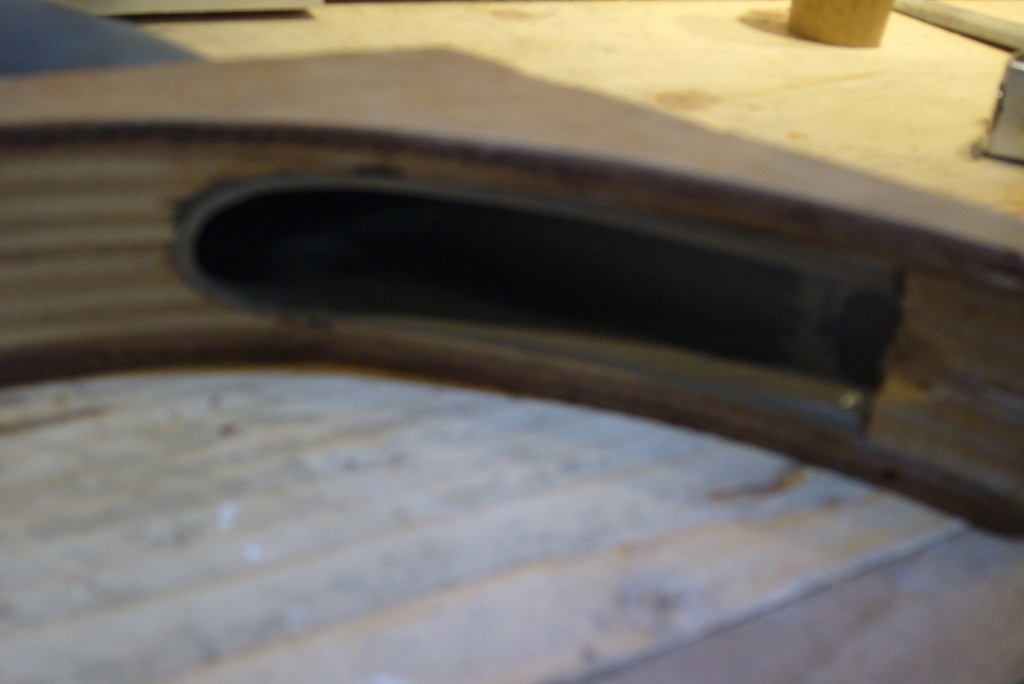

Découpe du PVC à l'intérieur de la cape
Enduisage et peinture

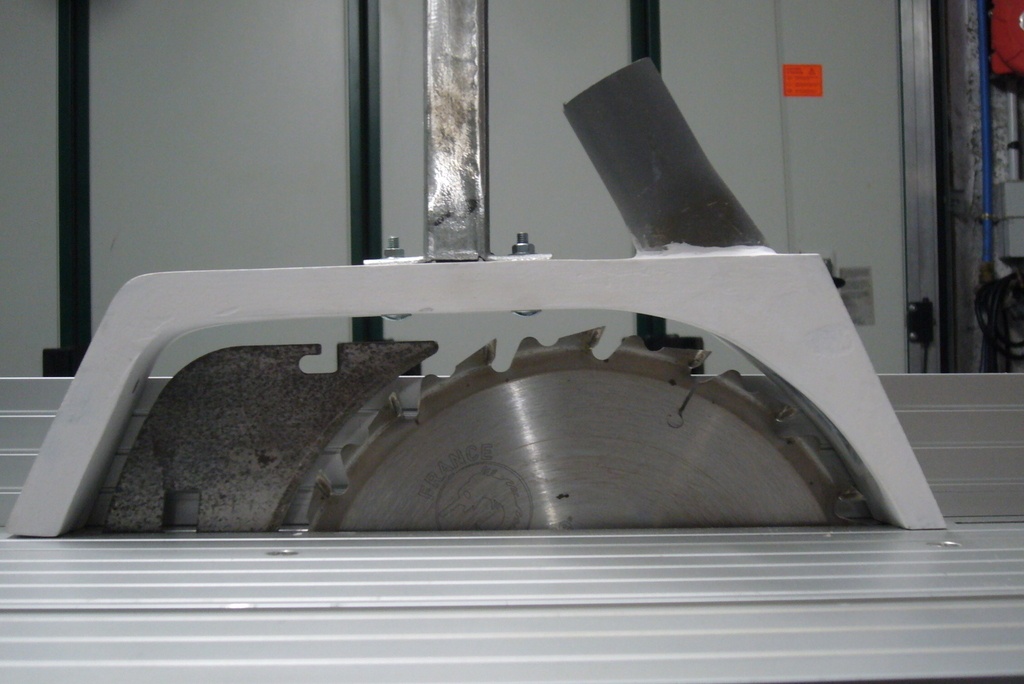

Les flancs transparents (ça fonctionnerait aussi bien avec du CTP de 5mm)sont en polycarbonate.

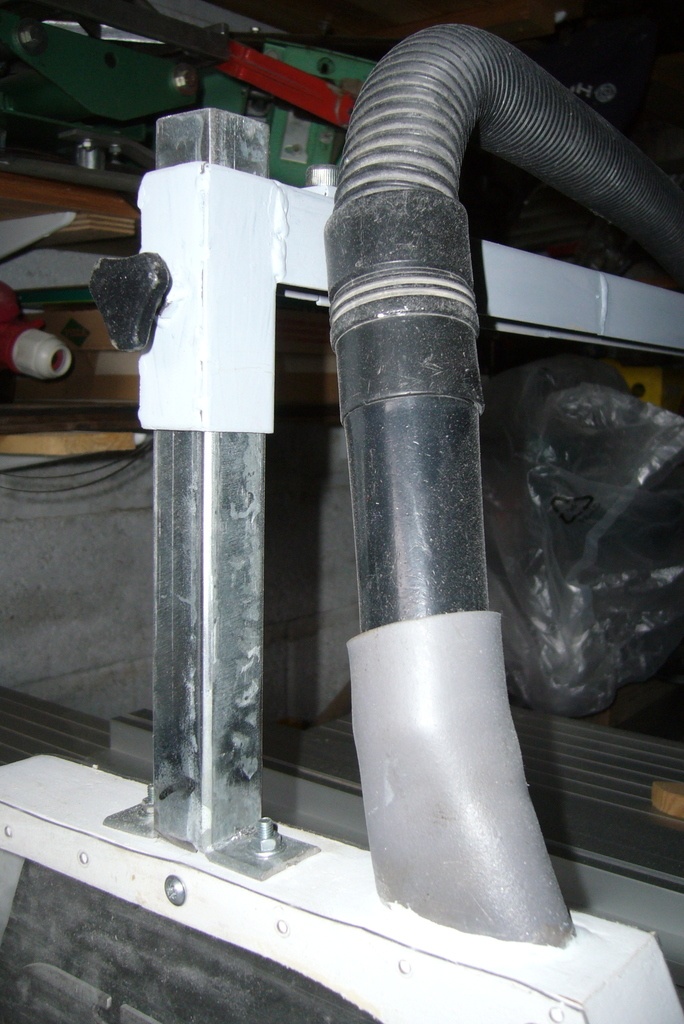

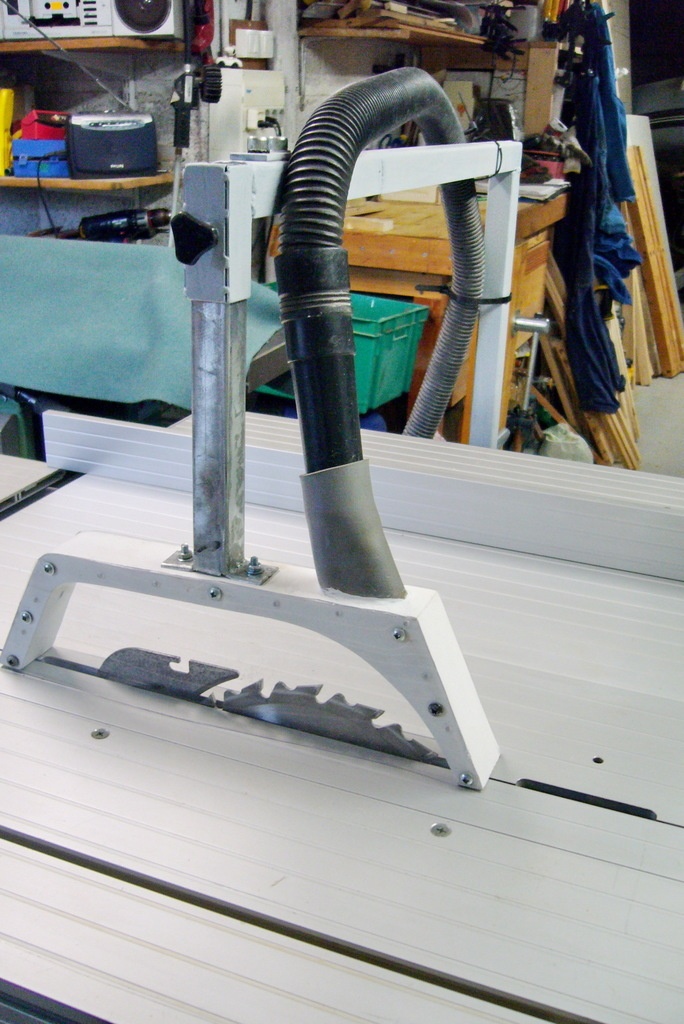

Réglage en hauteur de la cape

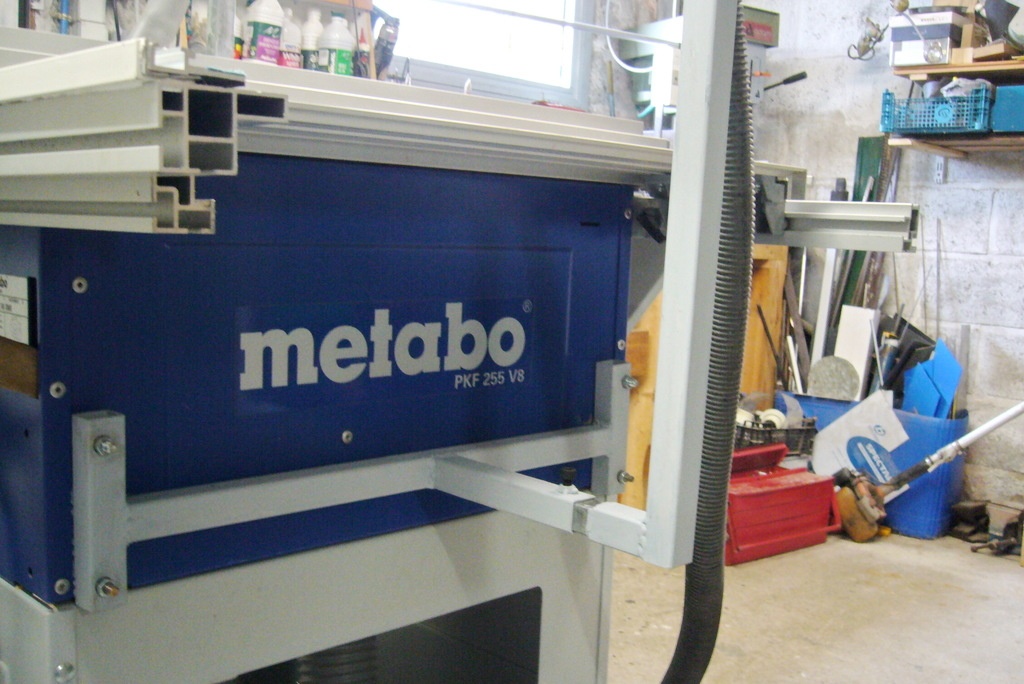

La potence a été réalisée avec du tube 30x30

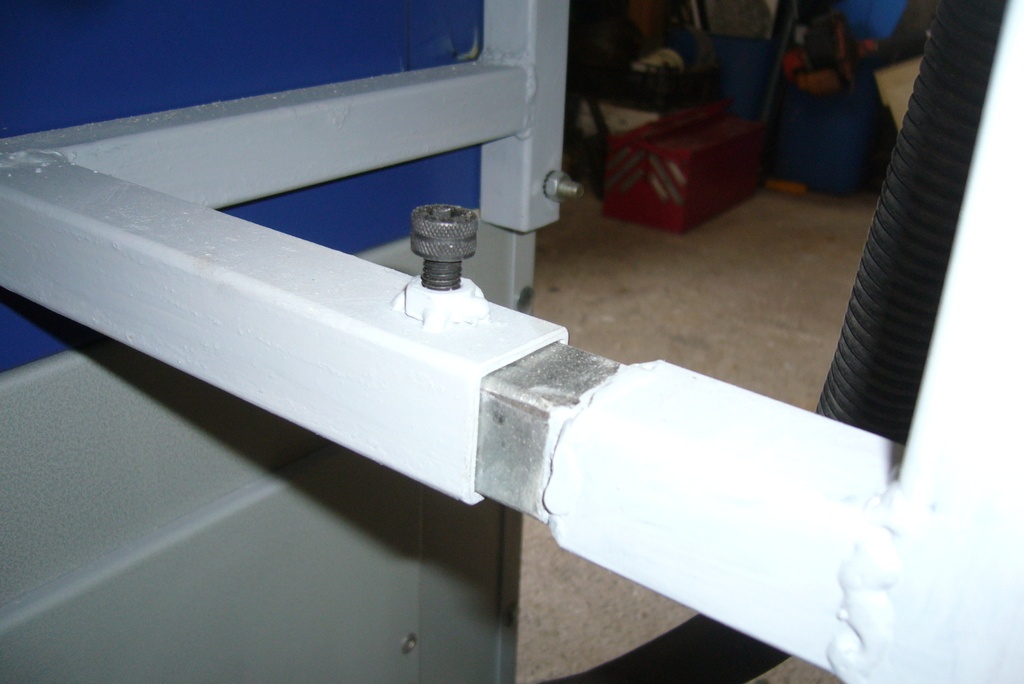

Un manchon permet de démonter rapidement la potence pour libéré le passage

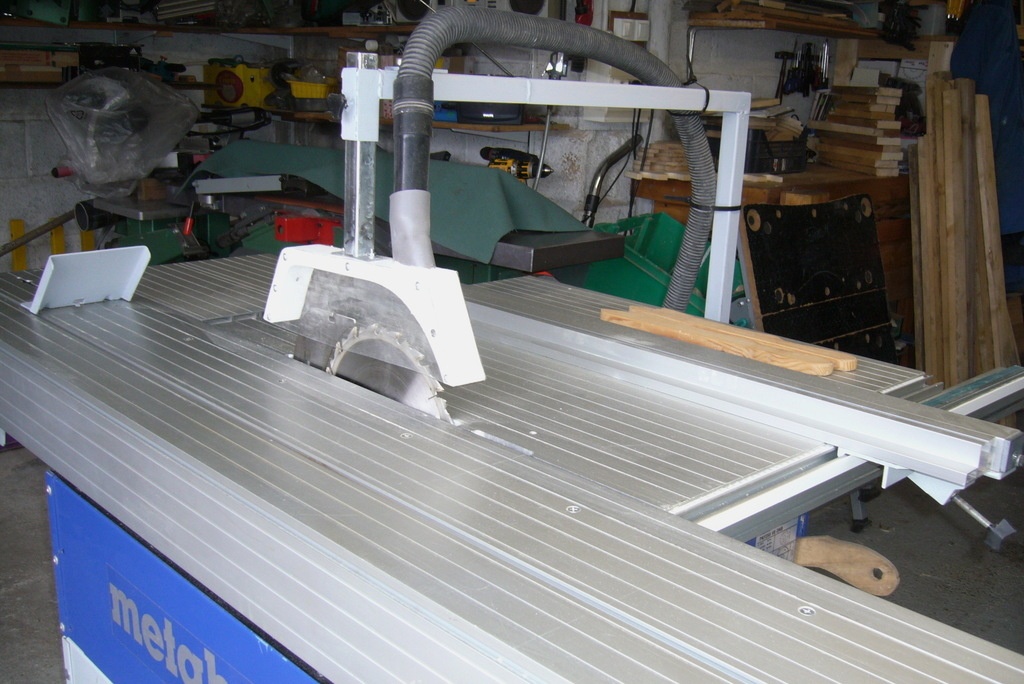

A l'usage
Je suis très satisfait de l'efficacité du dispositif, même lors des opérations de délignage qui produisent de gros copeaux, la quantité restante sur la table est faible.
Une amélioration possible consisterait à ajouter des brosses à la base de la cape.
Publications associées
Licence
Discussions
Salut, Merci pour ton post très intéressant. Tout comme la référence que tu donnes de l'INRS.
Je le garde sous le coude pour mon futur atelier.
Eric
Bonjour.
Merci pour cette réalisation. Il est exact que la scie circulaire produit énormément de sciures, et en plus, malgré l'aspiration sous table ces dernières sont projetées vers l'utilisateur. Je vais tester ce capot.
Bien cordialement.
Pas à pas fort intéressant. Merci
je voudrais en faire une pour améliorer l'aspiration de ma table mais l'aspiration sous table est aussi a revoir car peu efficace car non étanche... j'ai de la sciure sous la table :( j'ai une leman SST256 !
je pense faire ce genre de cape rapidement.
question, combien de temps cela t'a pris?
et quel cout? (le nerf de la guerre...)
Merci de ton retour

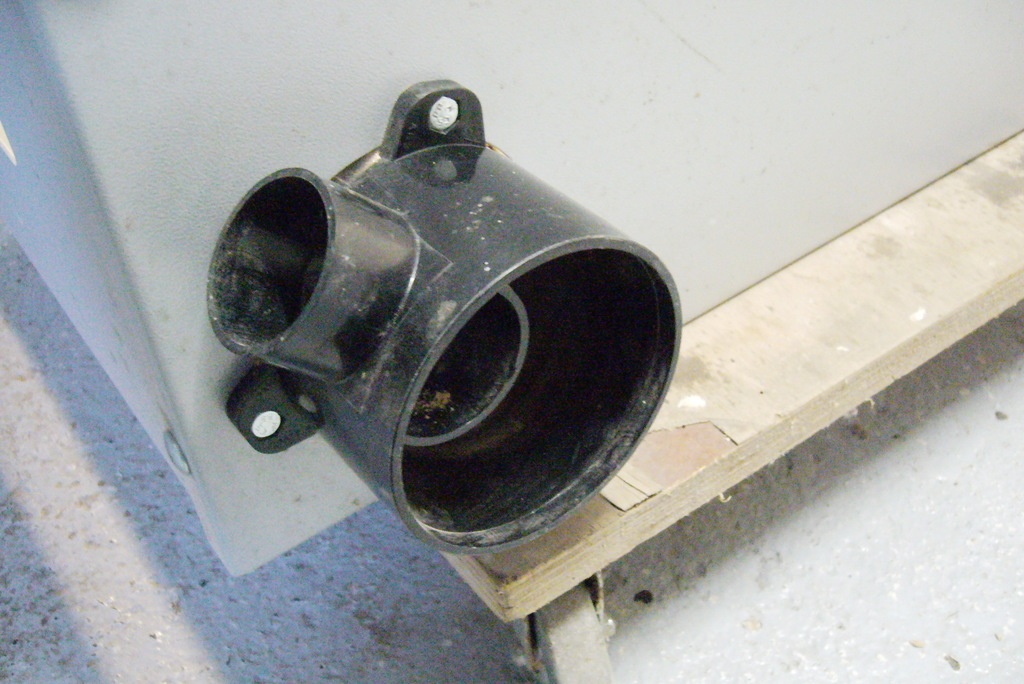

Je viens justement de revoir le capteur d'aspiration sous la lame afin d'améliorer l'étanchéïté (ma scie à format est une Elektra beckum PKF255) La majorité de l'aspiration se faisant sous la lame c'est le point à améliorer en premier
Quant au coût de réalisation, ayant tous les matériaux en stock , il m'est impossible de répondre. Je pense néanmoins que ça doit pouvoir se faire pour 50 à 70 € (le plus cher sera l'achat des tubes métalliques pour la potence) Si tu te débrouille correctement en soudure , je pense à 4h pour la potence et 4 à 5 h pour la cape
l'aspiration sous la lame se fait pas trop mal mais dans le cas de tenon a la scie là c'est la cata sans cape aspirante digne de ce nom...
je ne sais pas souder... c'est un challenge... je n'ai meme pas de cagoule de soudage... j'ai un pauvre masque a poignée... donc je ne me sens pas de faire mes marques avec ce genre de chose... il me faut en acheter une ... je vais voir! car là, la cape ca devient urgent!
ensuite je verrais pour mieux étanchéifié l'aspiration par dessous! meme si elle est déjà efficace!
merci en attendant pour le partage et d'avoir pris le temps de répondre à mes questions!
salut très bonne idée avec le recule tu pourrais améliorer comment? moi je sais soudé
très intéressant, merci pour le pas à pas.
