Une mortaiseuse en MDF

  Ce pas à pas présente un projet en cours de réalisation.

Une mortaiseuse en MDF
+

Bonjour , je fais ce nouveau pas a pas sur la réalisation d'une petite mortaiseuse d'établi qui est prévue pour y monter une affleureuse .

J'ai commencé a tracer les plans sous Sketchup

Liste des articles

Mis à jour

Partager

Les plans

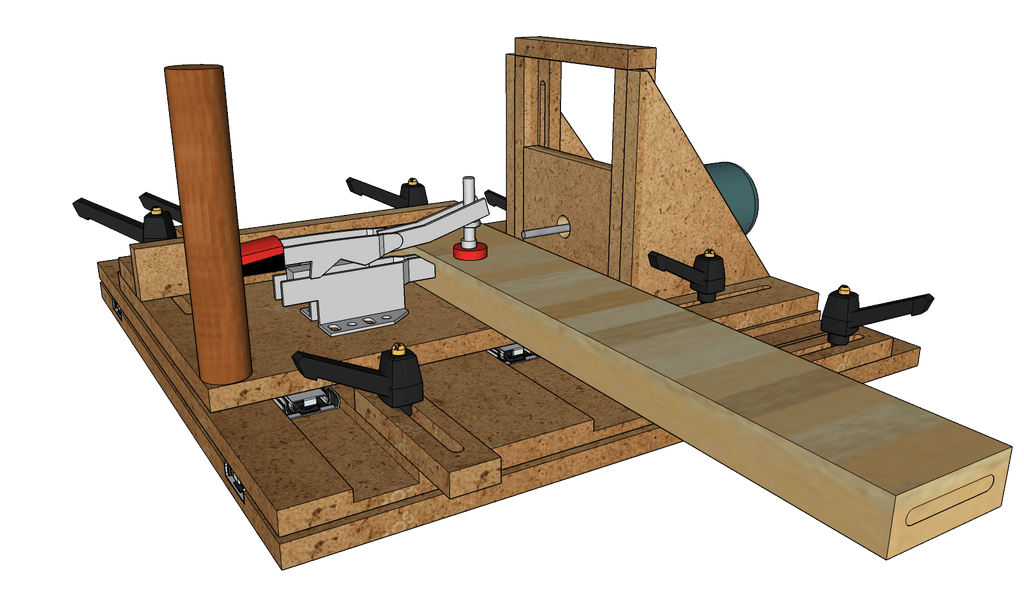

Traçage des plans Sous Sketchup ,
Je vais utiliser des coulisses de tiroirs pour faire la table X et Y
la défonceuse sera montée sur l'autre axe
Il faut que je me procure des fraises de diamètre 8 hélicoïdale de 70 ou 80 mm de long

Possibilité de mortaisage en bout .

A bientôt pour la suite

Publié Mis à jour

Partager

Le début de la fabrication

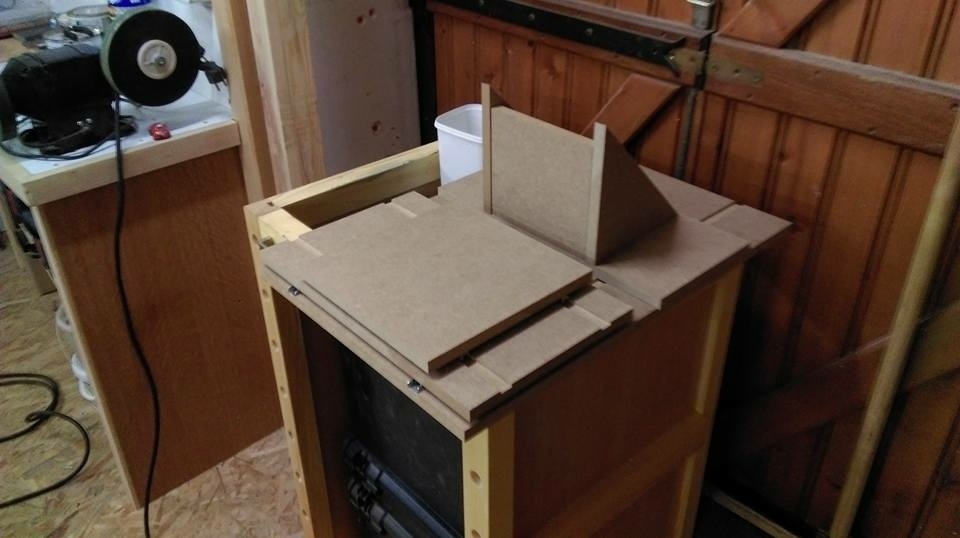

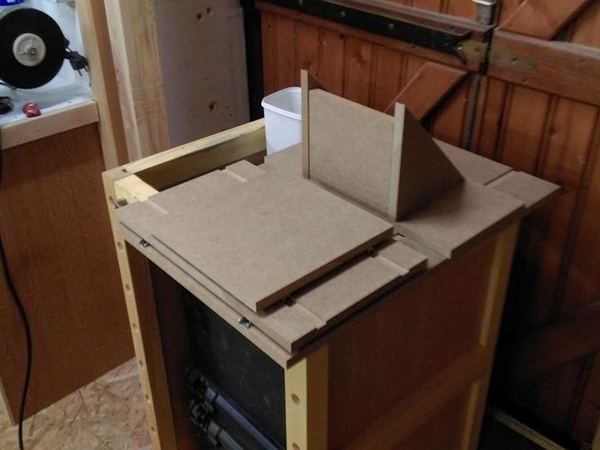

Toutes les pièces sont découpés a la scie a format dans du MDF de 16 mm

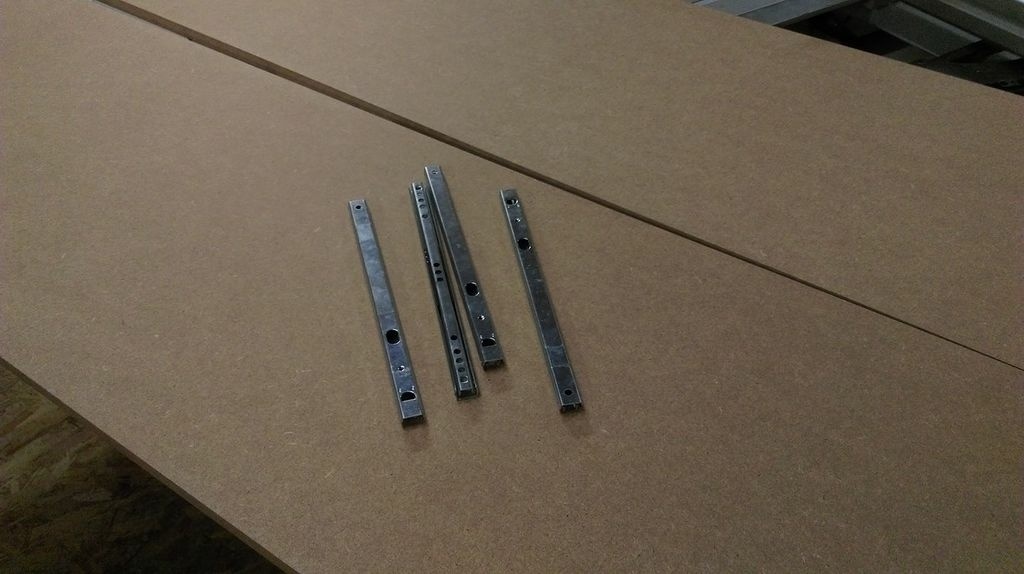

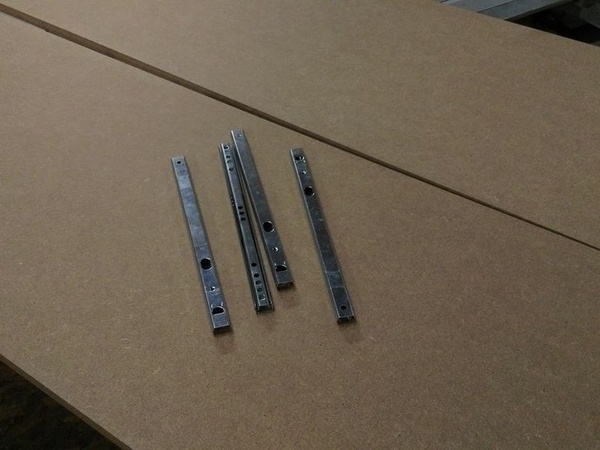

J'utilise des coulisses de tiroir pour la table X et Y

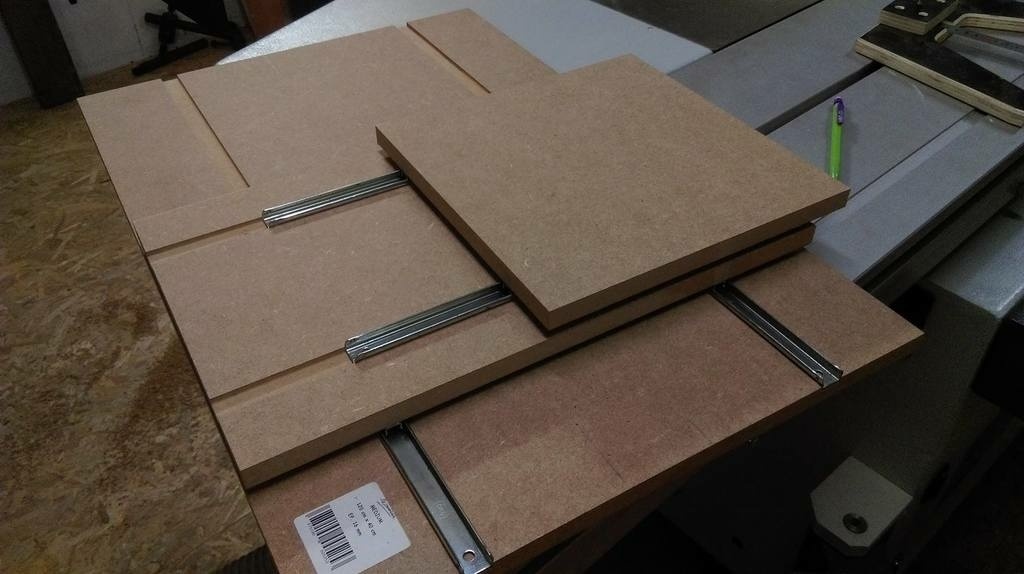

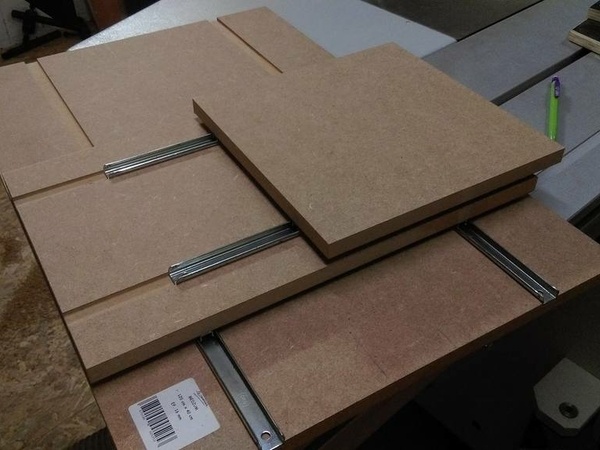

Elle sont embrevés de 3 mm dans le mdf .

Le support pour la défonceuse est vissé puis collé .

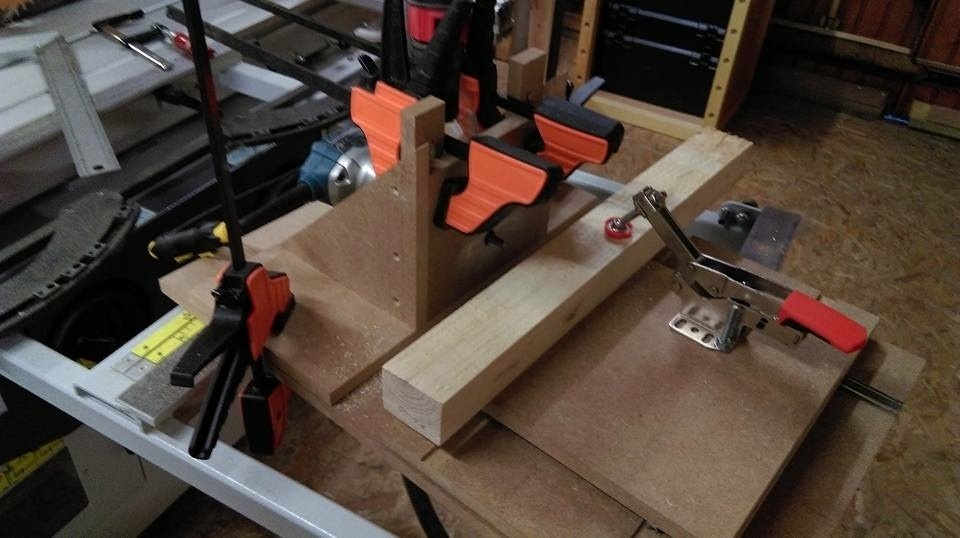

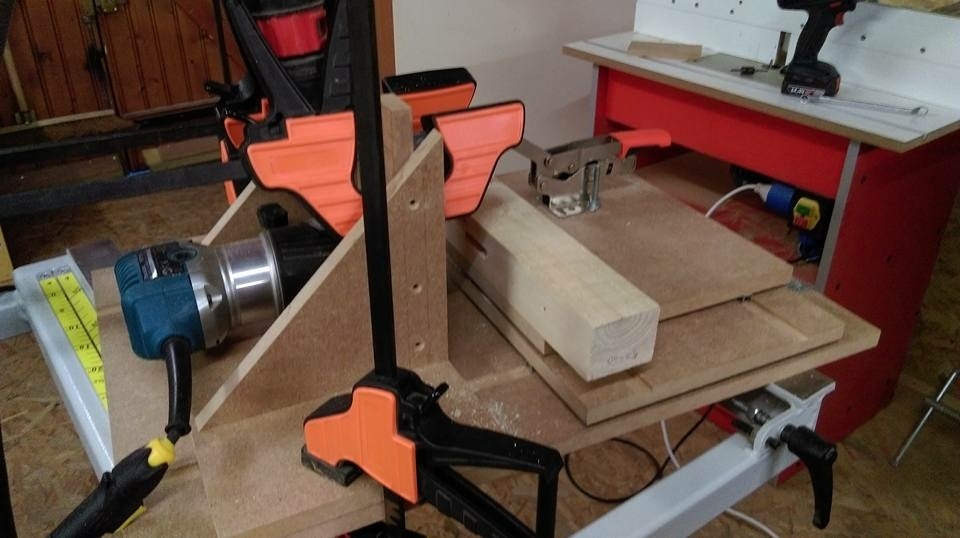

Premier petit test sans les butées ni poigné .

Publié

Partager

La fabrication en vidéo partie 1

Première partie de la fabrication en vidéo

Publié

  Ce pas à pas présente un projet en cours de réalisation.

Publications associées


Discussions

L'Atelier Vosgien  a publié le pas à pas "Une mortaiseuse en MDF".
il y a 7 ans
Vic66
( Modifié )

On va suivre cela ;)

L'Atelier Vosgien

Merci .

sisko
( Modifié )

Curieux de voir une démonstration une fois celle-ci réalisée- Bonne continuation

L'Atelier Vosgien

Merci , j'ai déjà testé ça fonctionne :

sisko

Beau boulot comme d'habitude.

L'Atelier Vosgien  a publié l'article "Le début de la fabrication".
il y a 7 ans
Mig

Bravo pour la qualité de ton tuto. Belle maîtrise de SKUP, ça aide à la qualité de la présentation. CAs tu déjà essayé la présentation en "éclaté" ?

L'Atelier Vosgien

Merci , la présentation éclaté ?

Mig

Profiter de la 3D de SKUP pour présenter les pièces disloquées et écartée depuis le centre de ton dessin. Permet vision individuelle de chaque pièce en complément de ta vue "assemblée", ce n'est qu'une suggestion !

L'Atelier Vosgien
( Modifié )

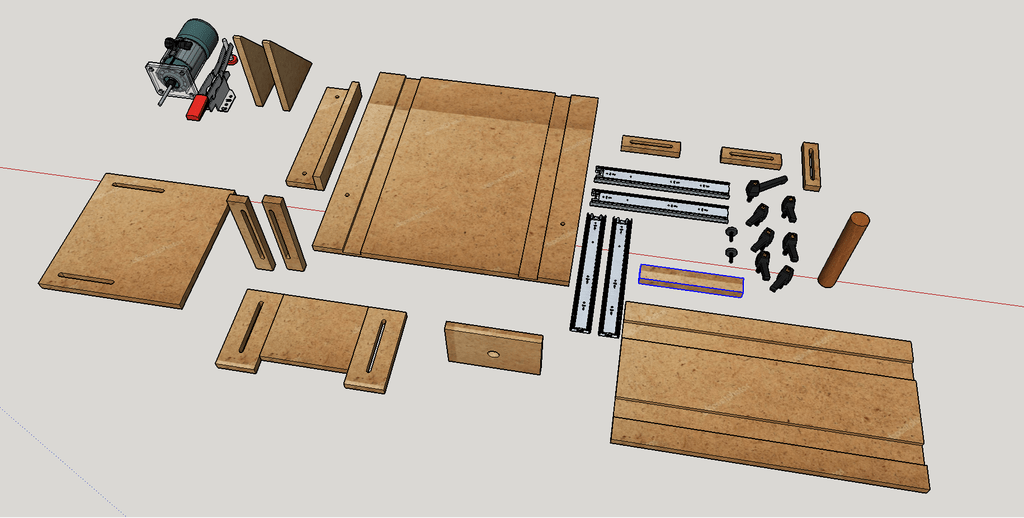

Voila j'ai mis a jours , j'ai rajouté une vue en éclaté 😂
