Detail de pied de table

Detail de pied de table
+

Projet de création.


Partager

Le projet

Images du projet

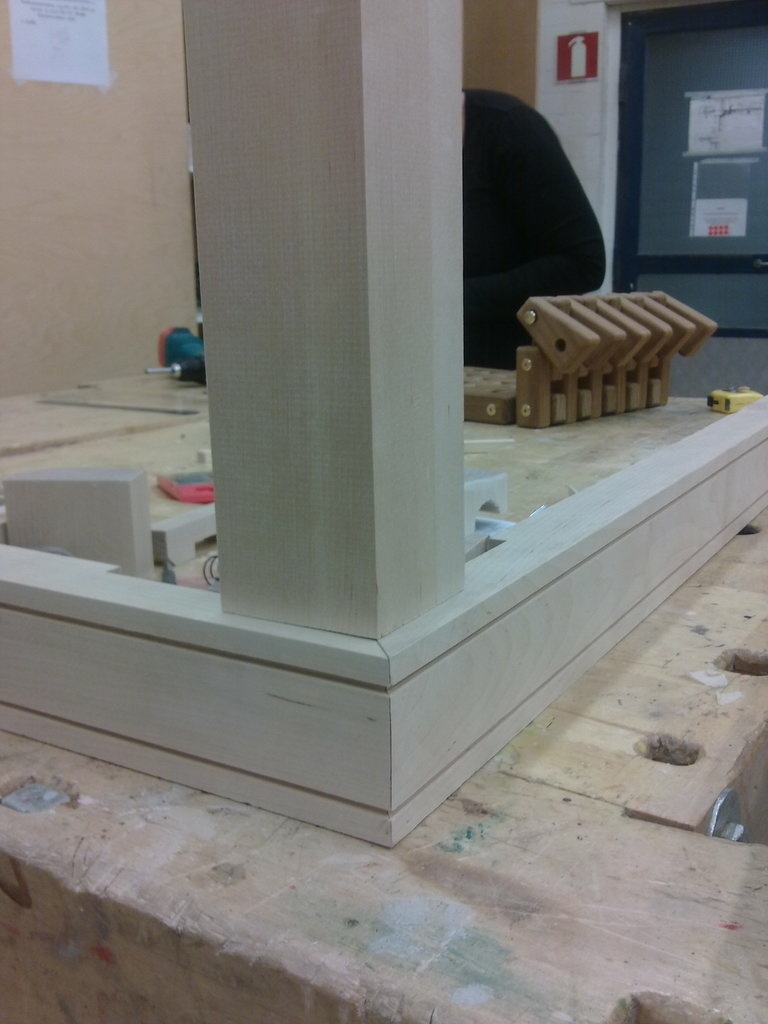

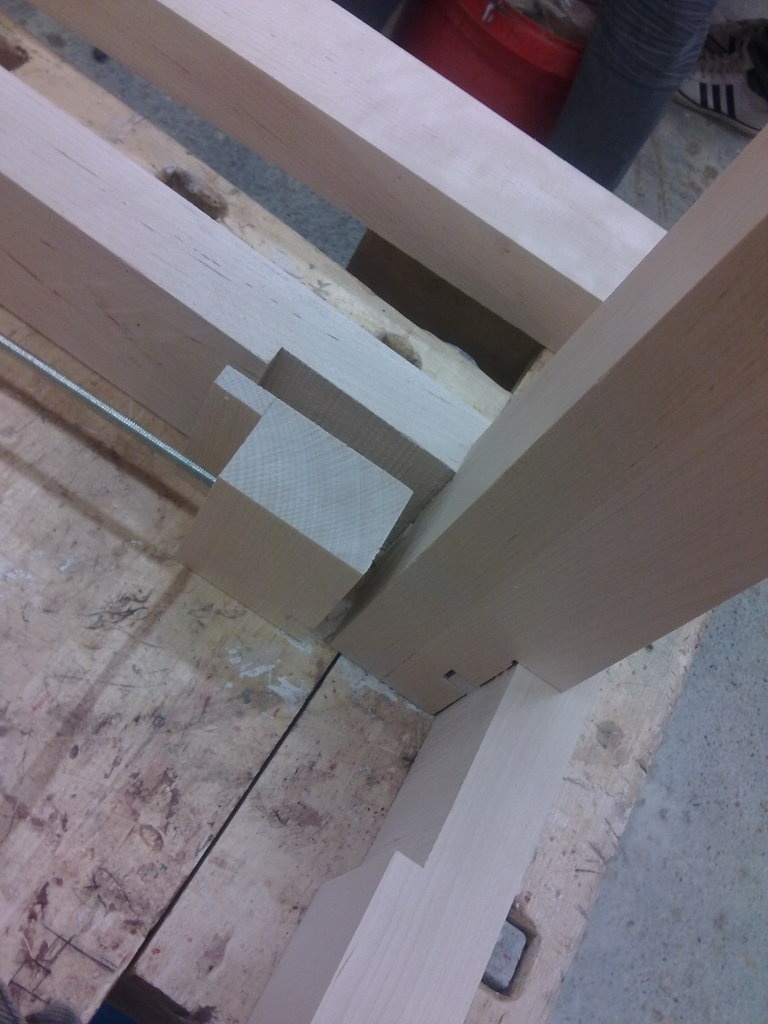

un projet curieux, puisqu'il s'agissait de ne construire que la structure d'une table de repas (le plateau de la table provenant d'une autre table), avec la condition de faire le tout en pièces détachées facilement montable par le client. J'ai pris le temps de dessiner un détail "sur mesure" dont Voici le résultat. Sur la photo rien n'est encore fixé, et il n'y a pas de traitement non plus.

Publié


Discussions

Philippe Gelard  a publié le pas à pas "Detail de pied de table".
il y a 7 ans
Boris Beaulant
( Modifié )

Salut olofe,

Je me suis permis de déplacer la publication dans les pas à pas pour la raison qu'elle ne présente pas un projet achevé.

Sinon par rapport à ce piétement, petites questions curieuses : Pourquoi ce genre d'assemblage ? Avais-tu un objectif de le rendre démontable ? Est-ce bien rigide ?

Philippe Gelard

Pas de problèmes! C'est une table pour douze, avec un plateau très lourd et très large. En effet il fallait créer une structure entièrement démontable, et vu le poids, durable. Cette table aété réalisée il y a six ou sept ans, et à part resserrer les vis une ou deux fois, aucun problème. Si besoin est bien sur, on pourrait tout coller ensemble sans serre joints, mais ce n'est pas le souhait du client qui est très heureux ainsi.

Boris Beaulant

Ok ;)

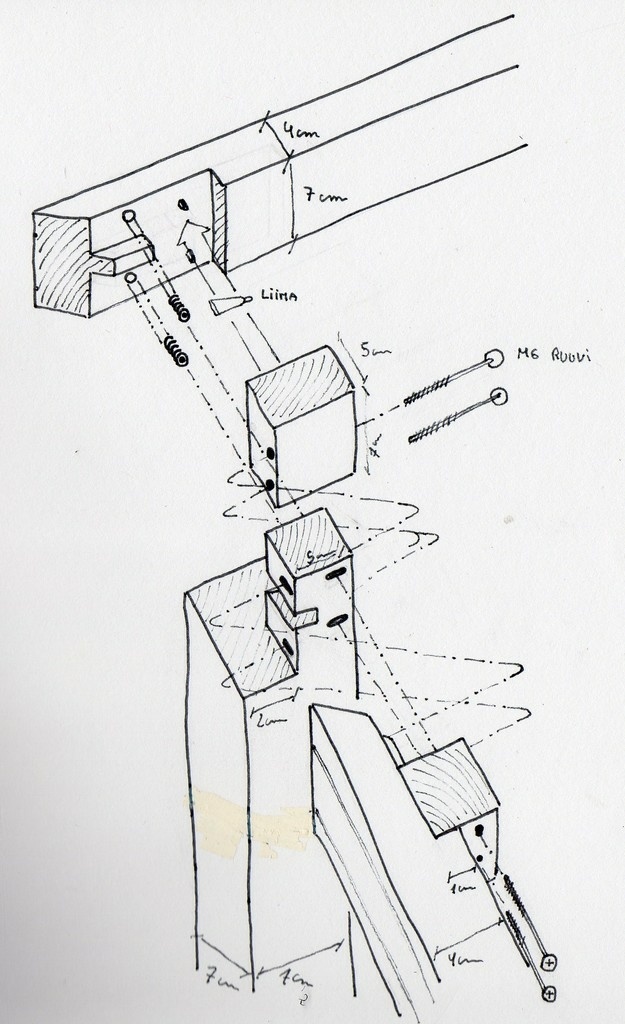

Sauf erreur de ma part, la forme des pièces sur le croquis ne sont pas tout à fait équivalentes à celle de la réalisation. Tu as changé d'idée en réalisant ?

Philippe Gelard

Les "briques" d'assemblement ont en effet plusieurs fois changé de forme parce que je les ai faites trop grosses au départ. Sinon c'est tout pareil.

Philippe Gelard

L'avantage de ce détail c'est qu'il est entièrement fait à la scie circulaire sur table. je n'avais pas d'autres outils sous la main d'ou ce choix. Ceci dit, j'aurais sans doute pu faire plus simple...
