Escalier bois sur escalier béton

Escalier bois sur escalier béton
+

En premier lieu l'escalier devait recevoir du carrelage, puis des marches en bois avec garde-corps métallique fixé sur le côté .
Finalement un escalier bois vient coiffer l'escalier béton.
A la construction de la maison, l'escalier béton était prévu avec marches rayonnantes puis marches droites.
J'ai repris ce plan au 1/10 avec un balancement correct et une cotation pour le maçon.

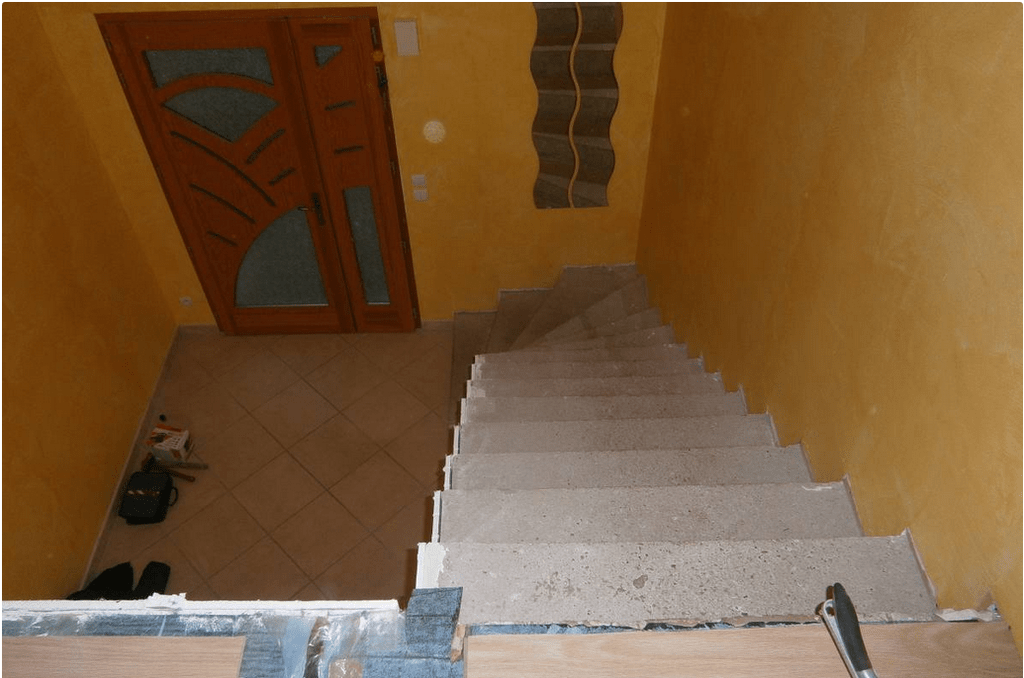

Quelques années plus tard l'escalier était toujours à l'état brut.

Liste des articles

Mis à jour

Partager

Discussion pour définir le projet

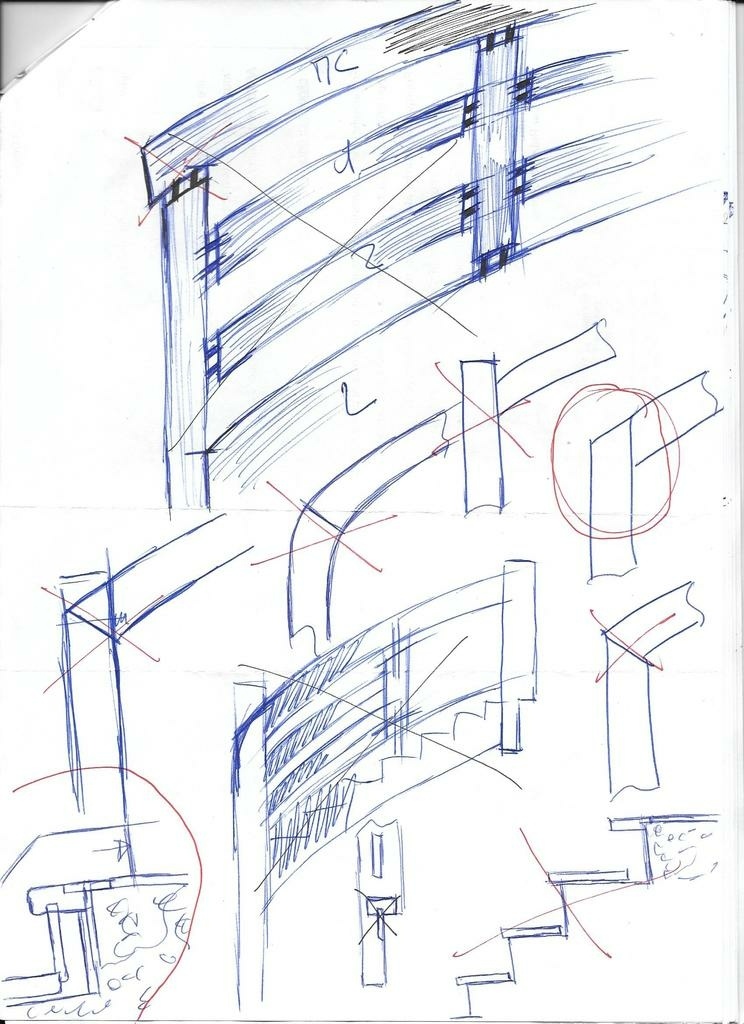

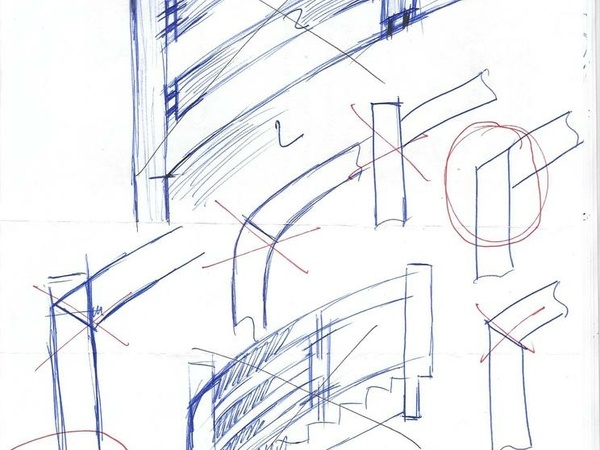

Choix du modèle, des assemblages

Choix des sections de bois, forme du départ

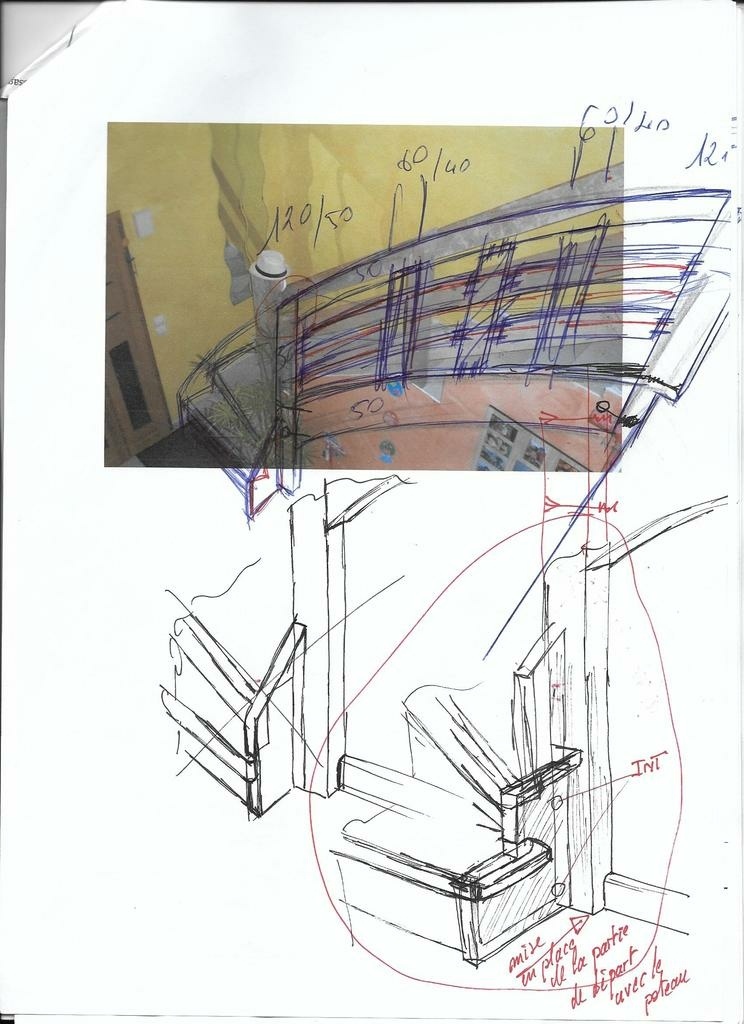

Définition de la conception

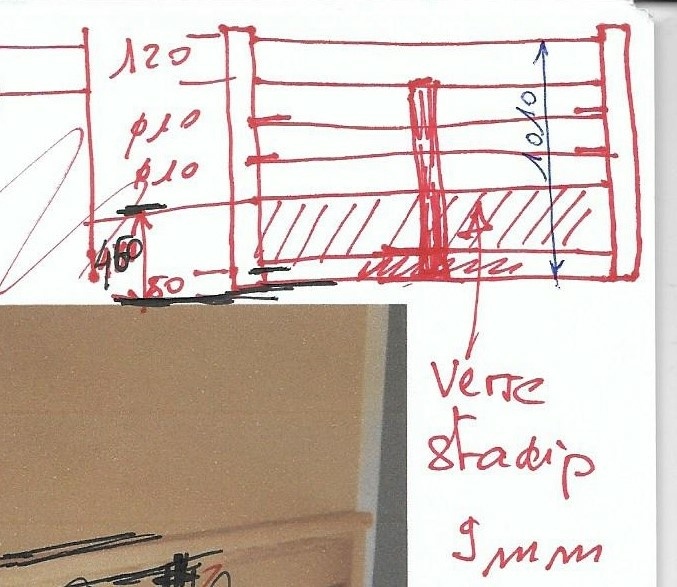

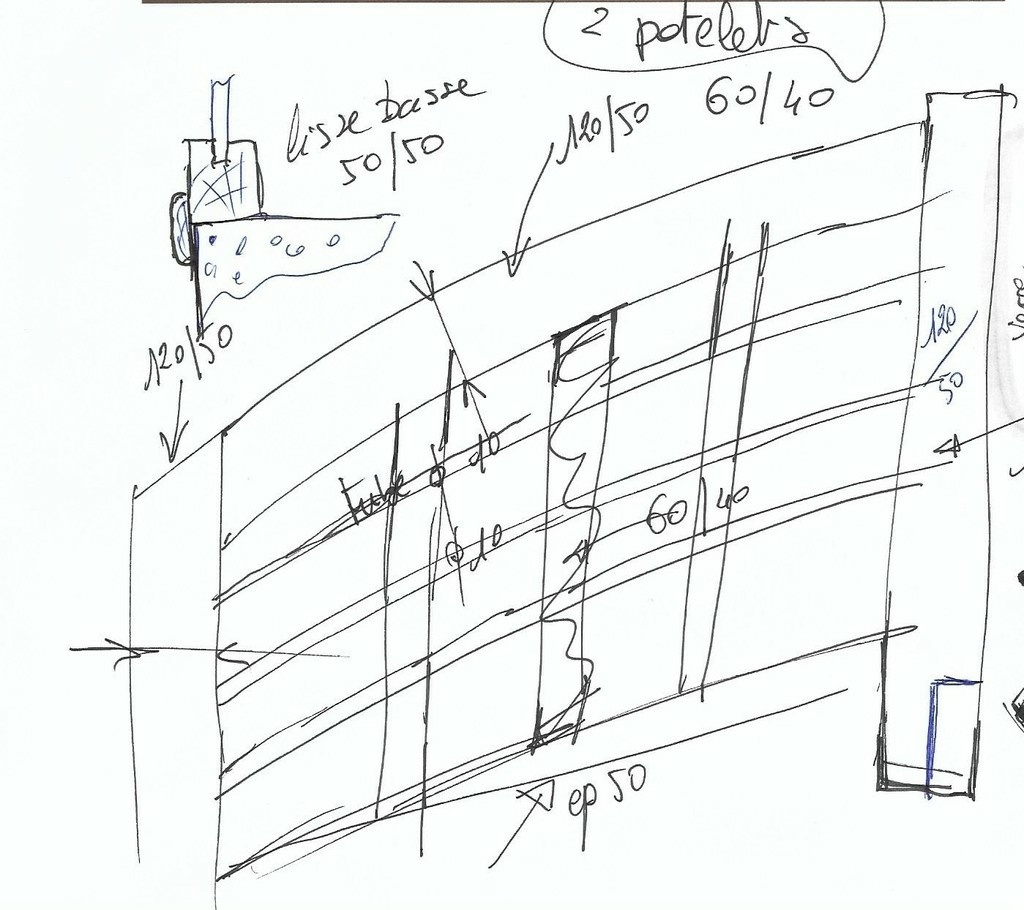

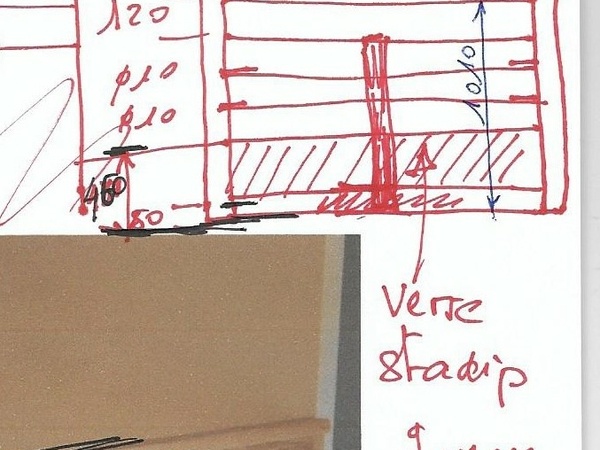

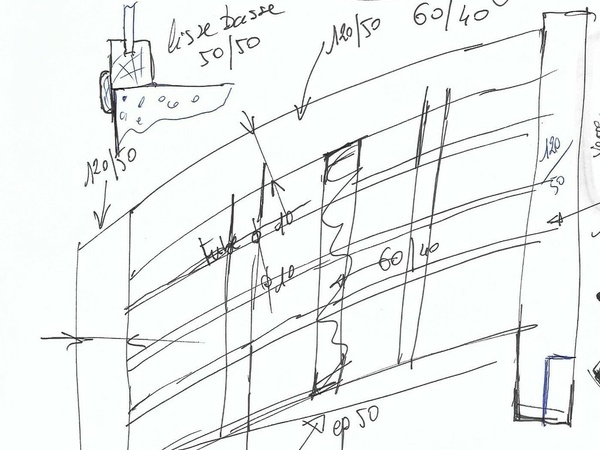

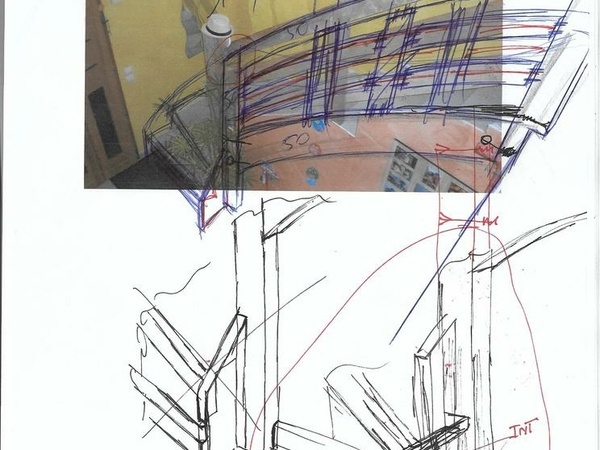

Type de garde-corps rampant.

Type de garde-corps étage

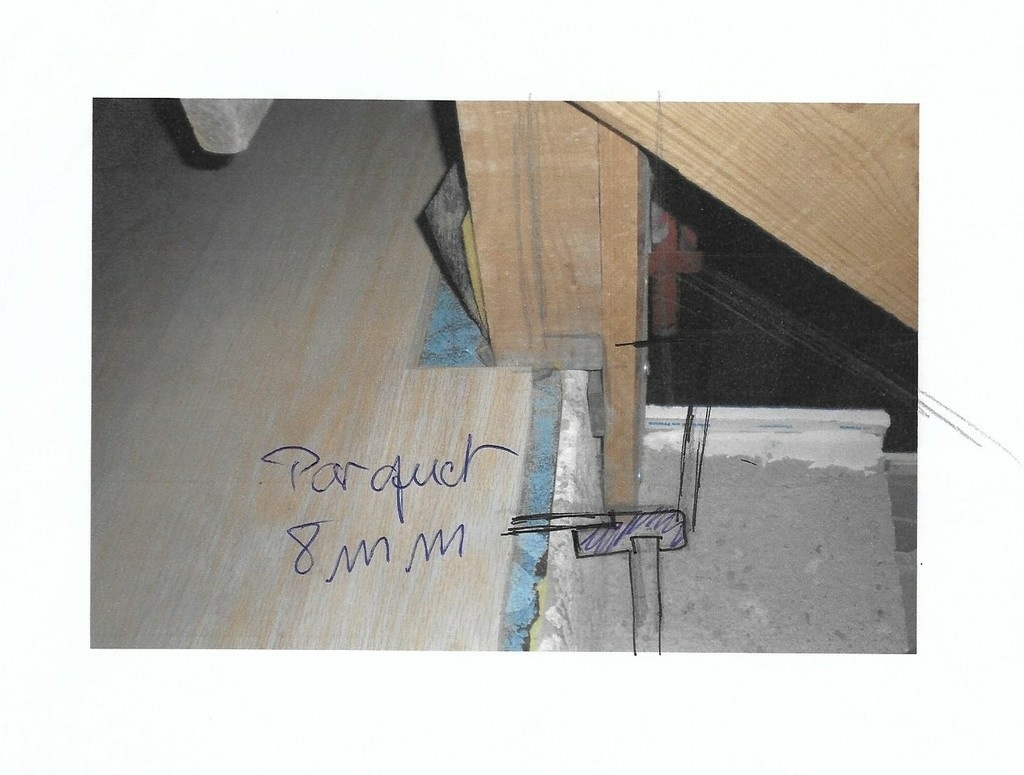

Marche palière, jonction avec le parquet

Publié Mis à jour

Partager

Prise de mesures

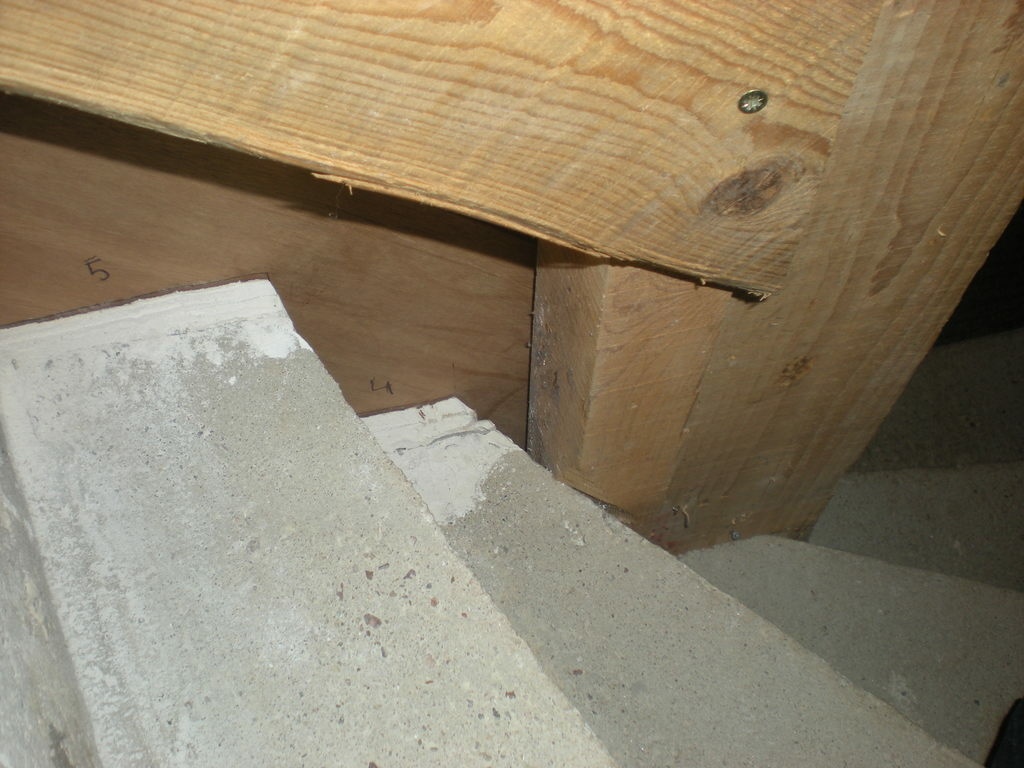

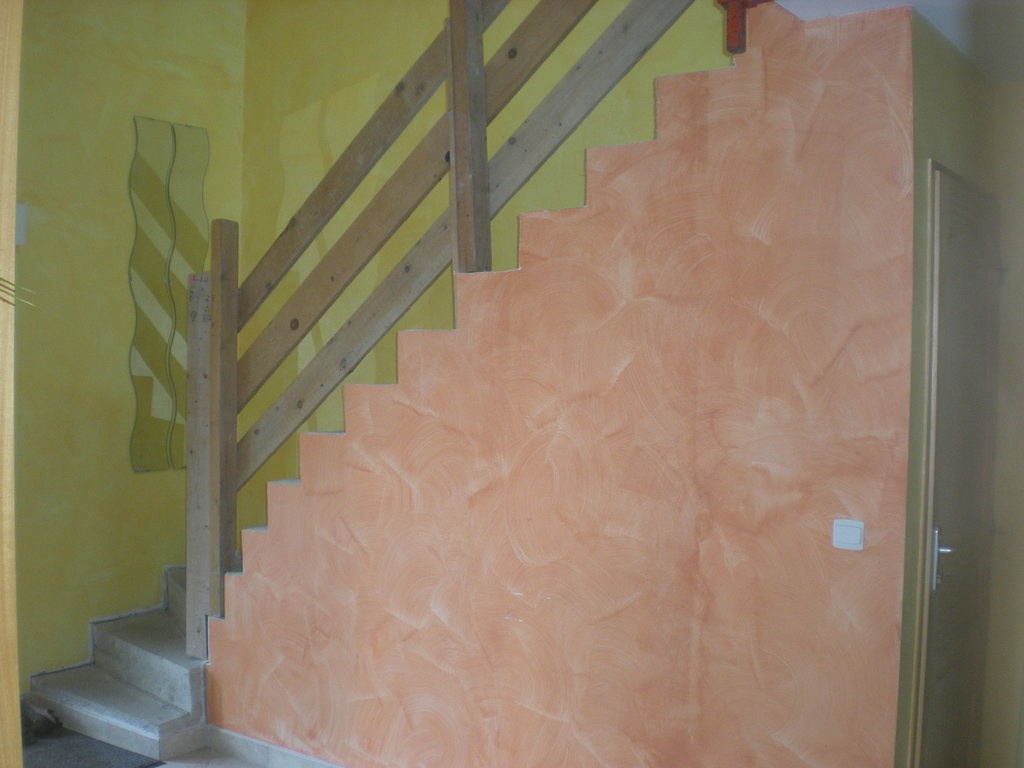

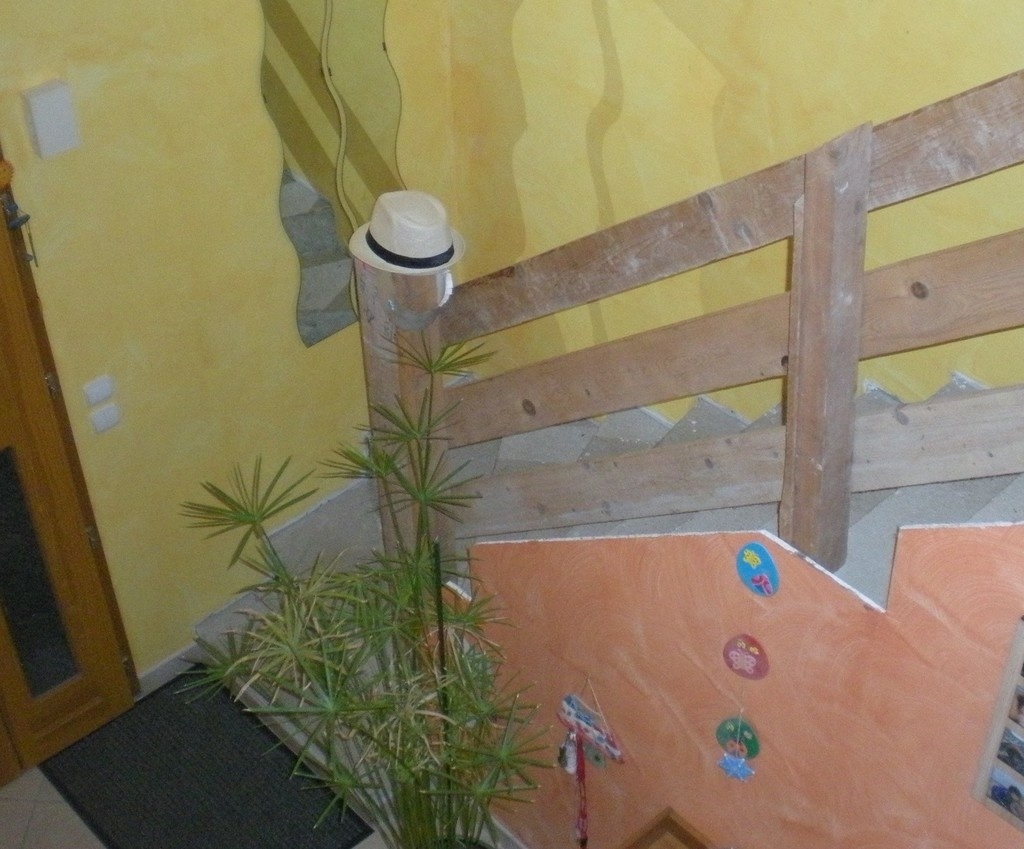

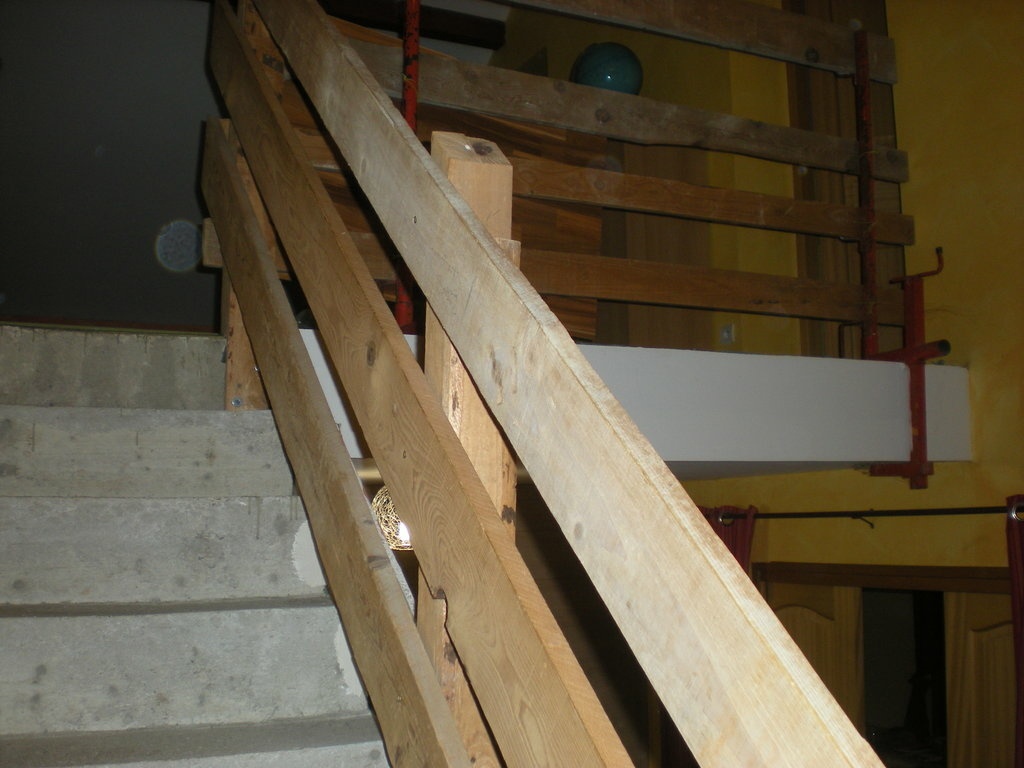

Garde-corps provisoire

Il devra être laissé en place jusqu’à la pose (contrainte pour la prise de mesures)

Arasement du placo

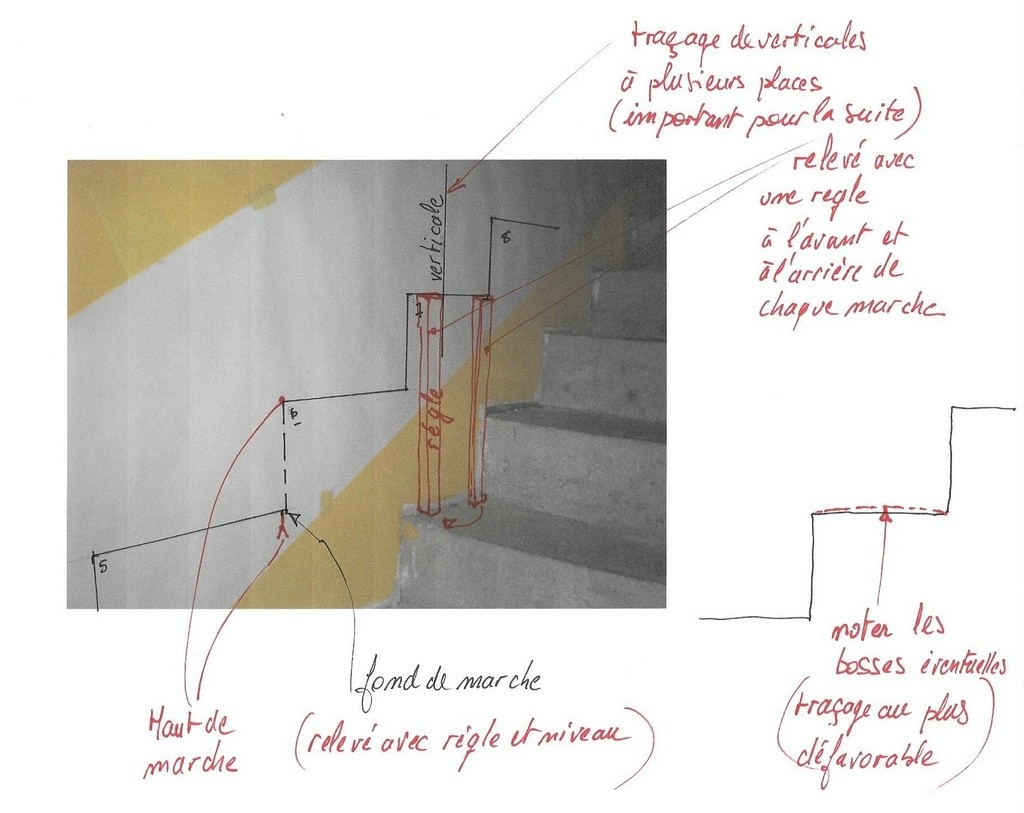

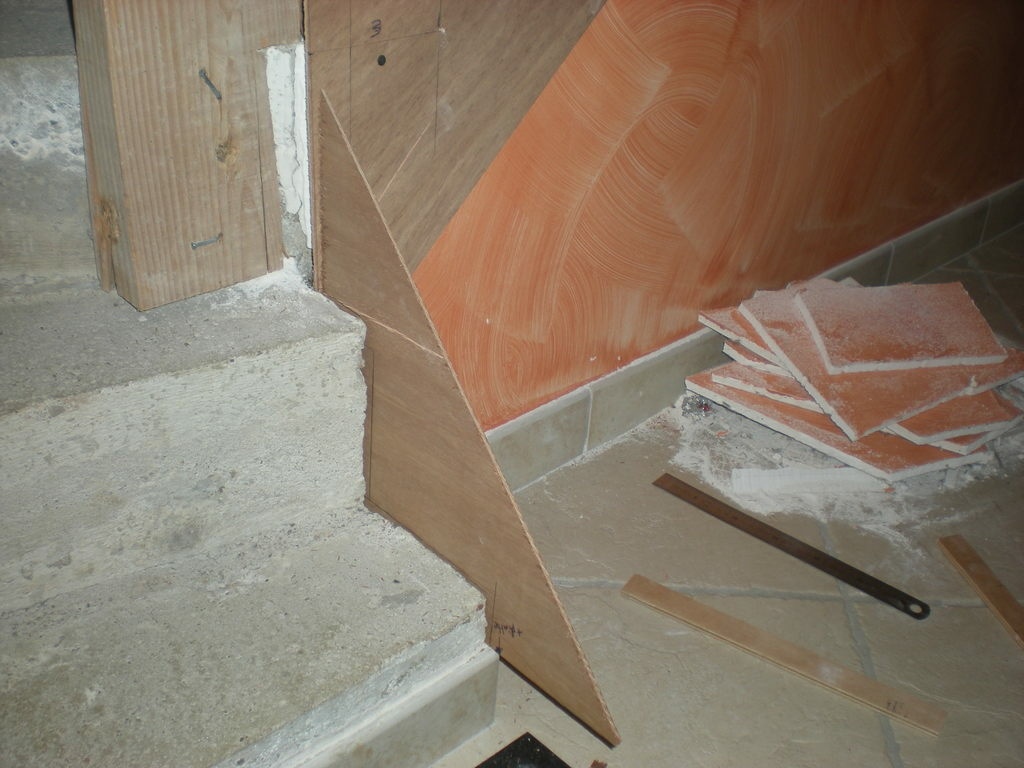

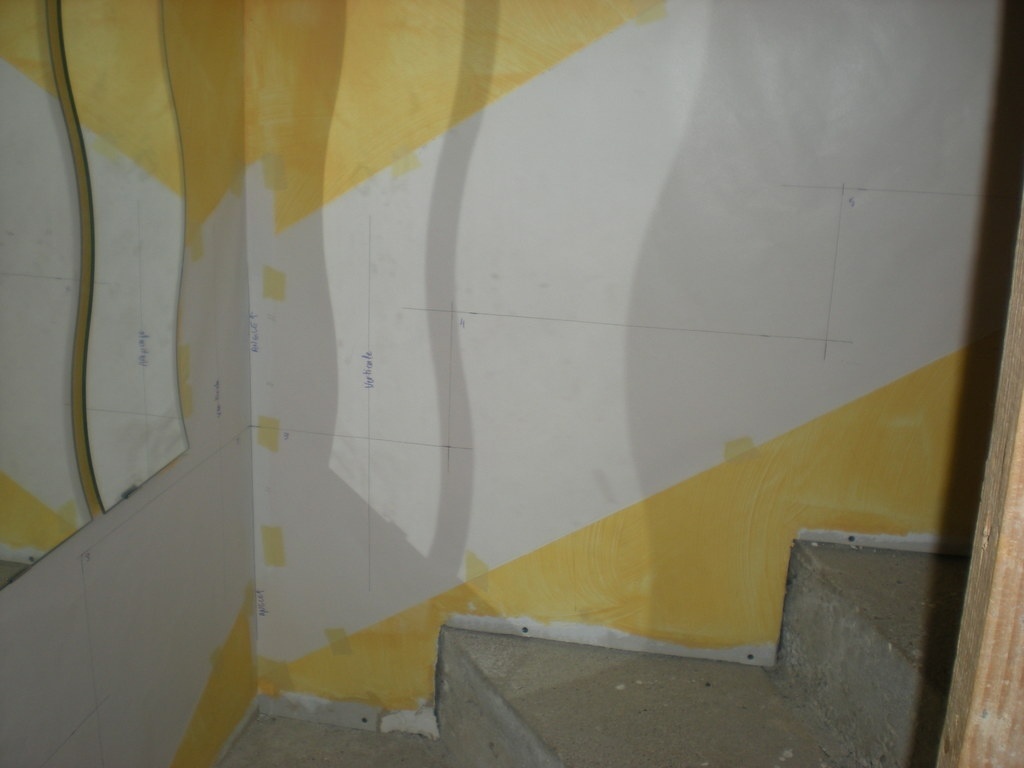

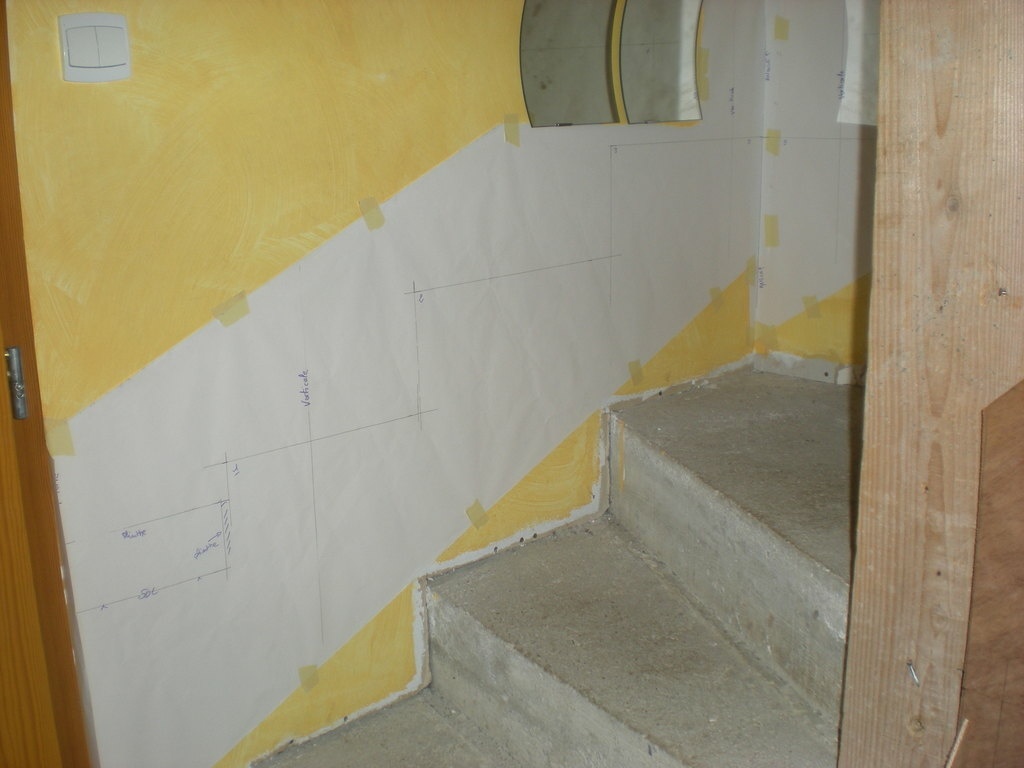

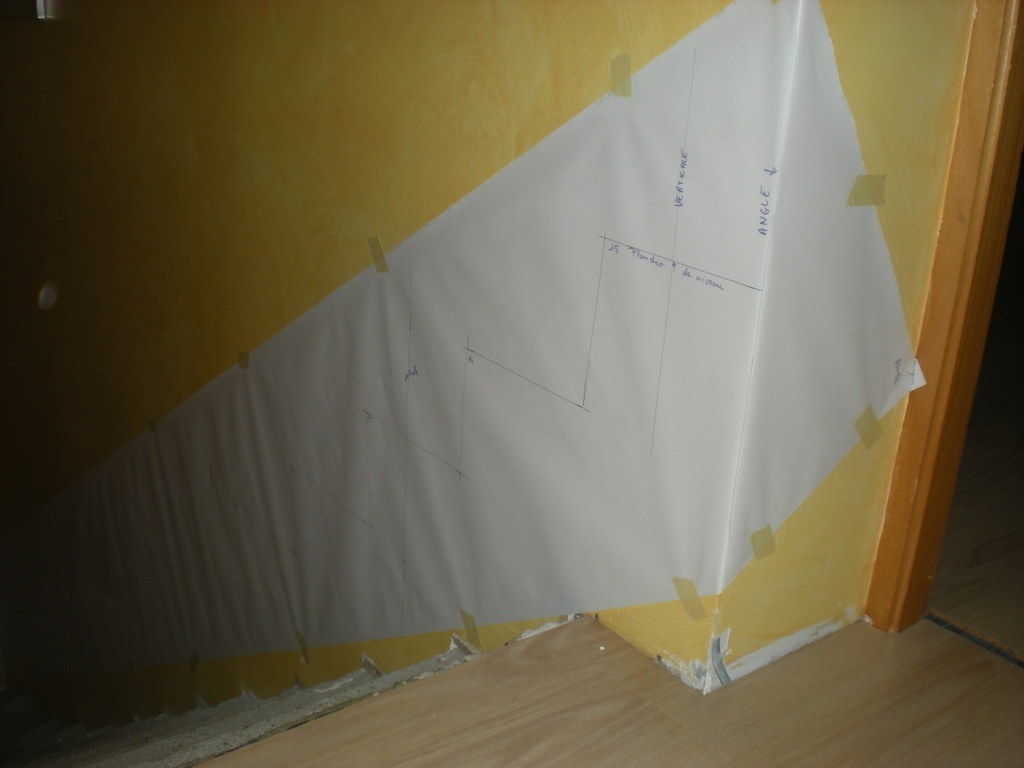

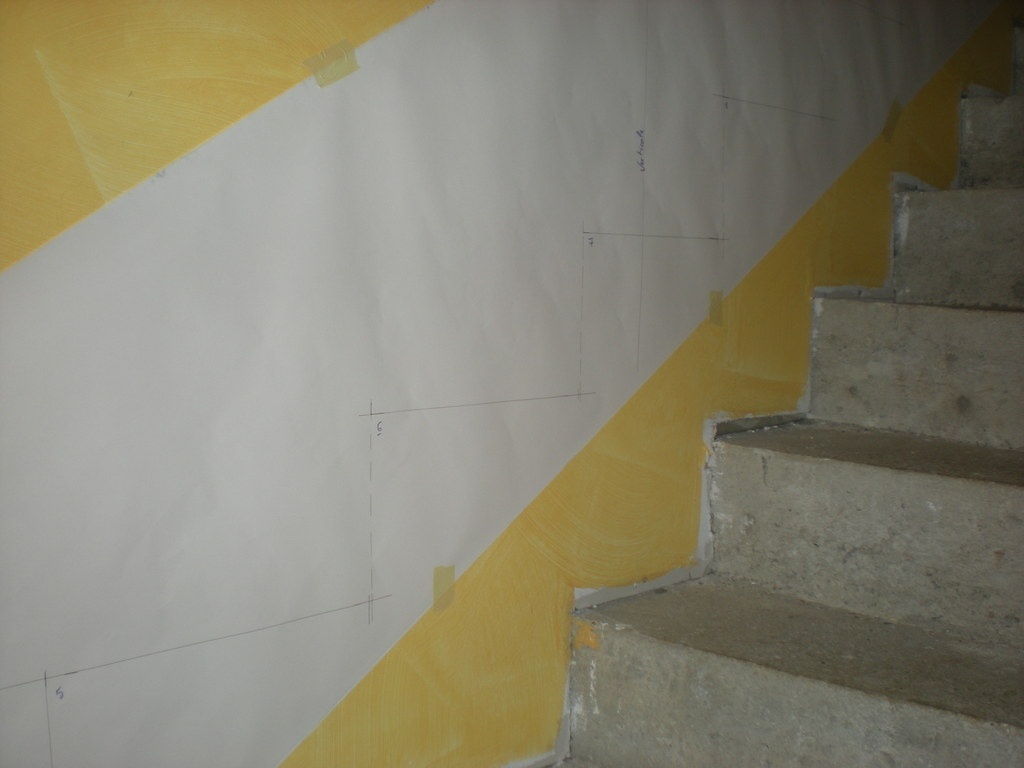

Côté mur relevé avec papier

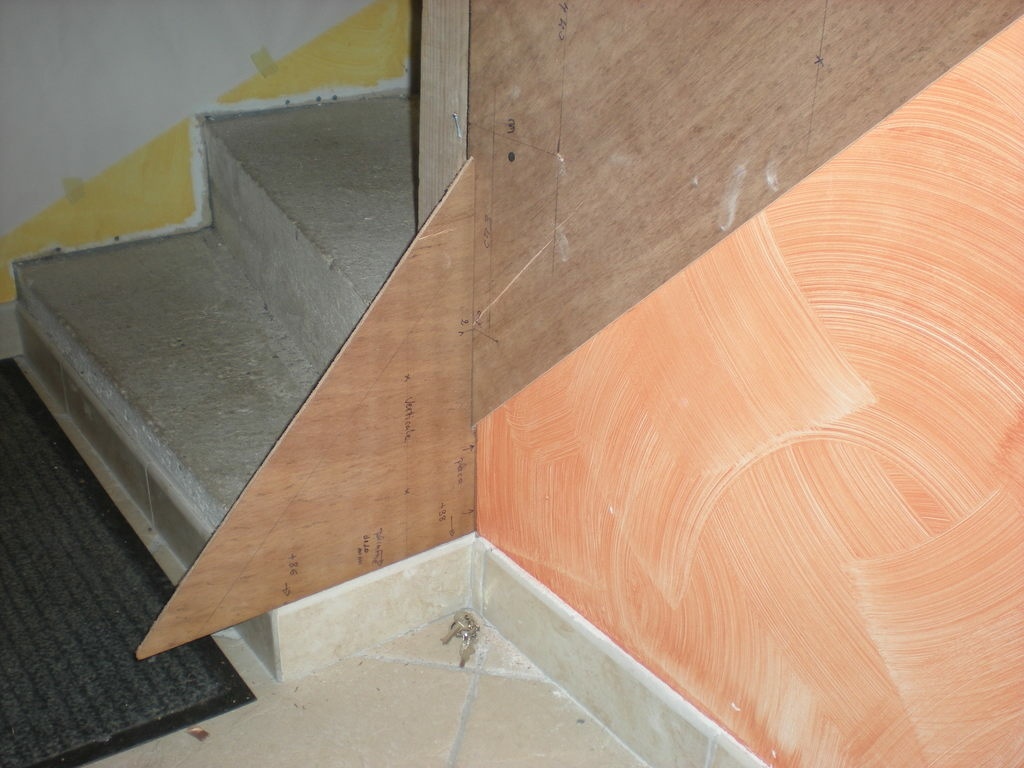

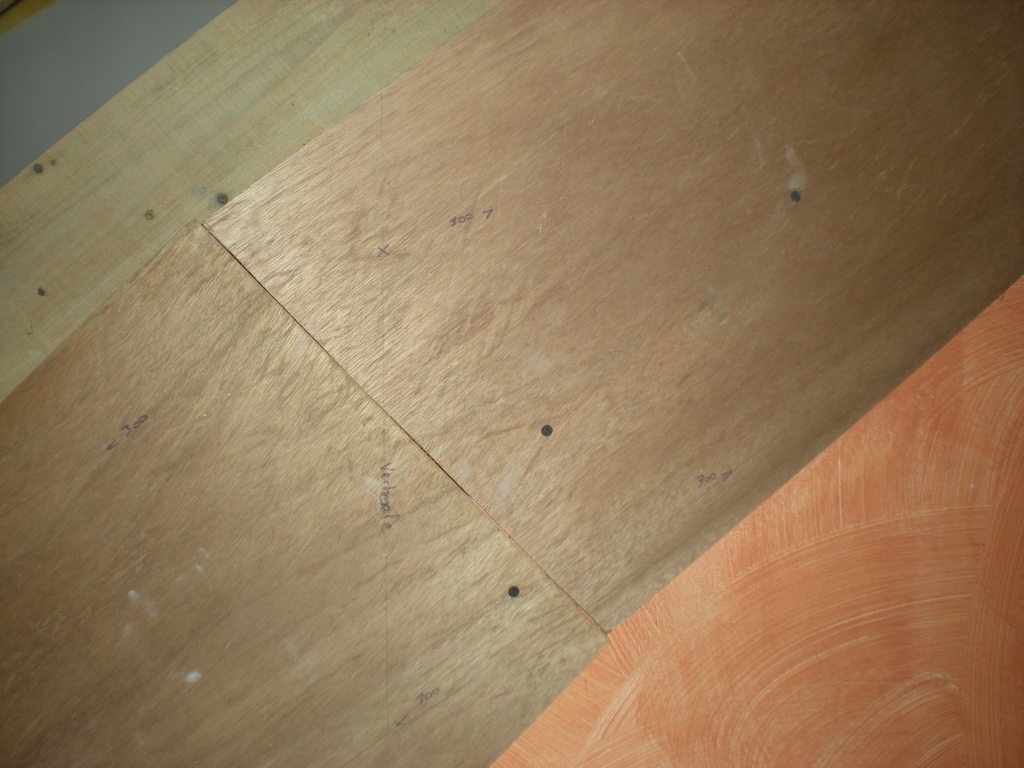

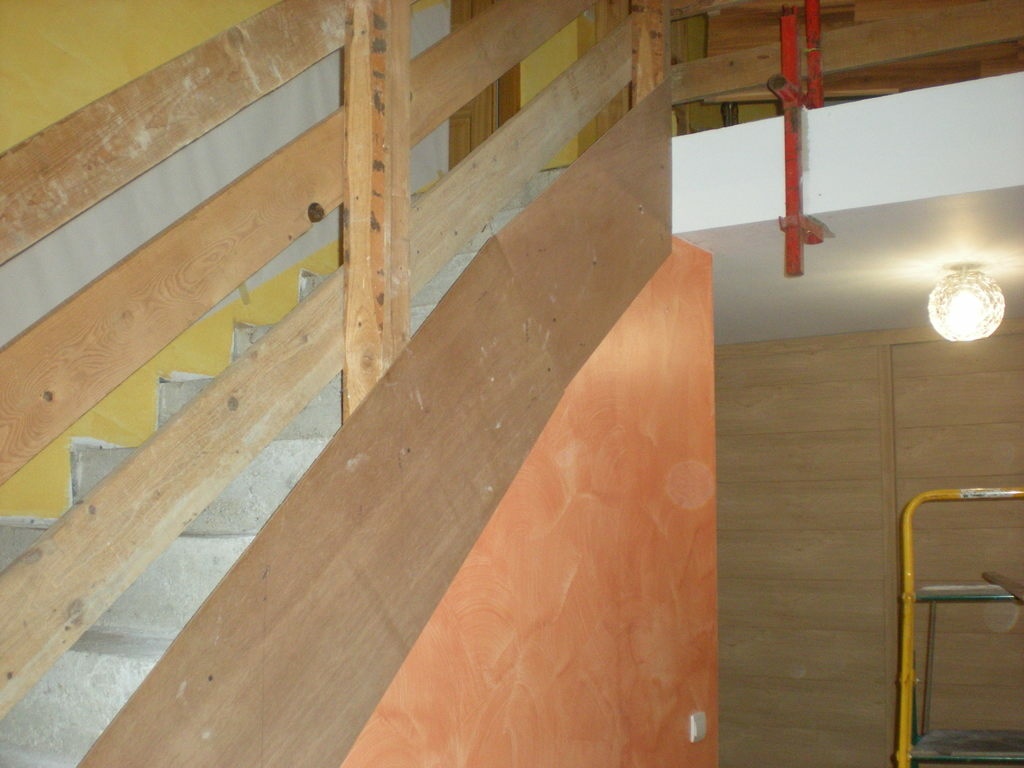

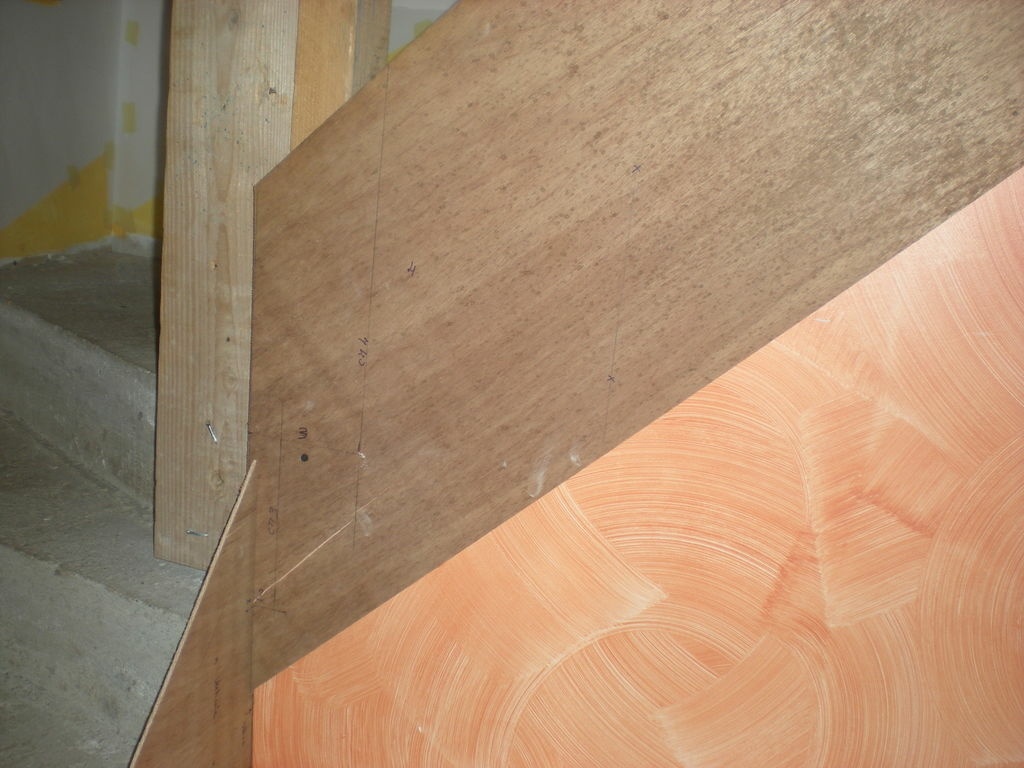

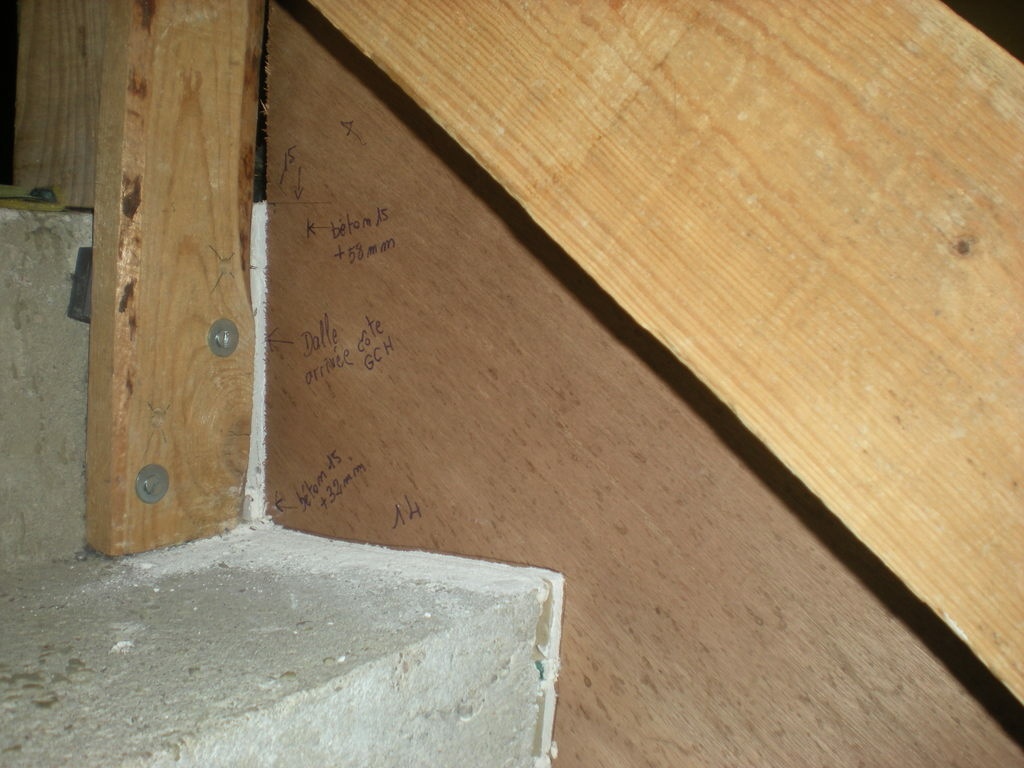

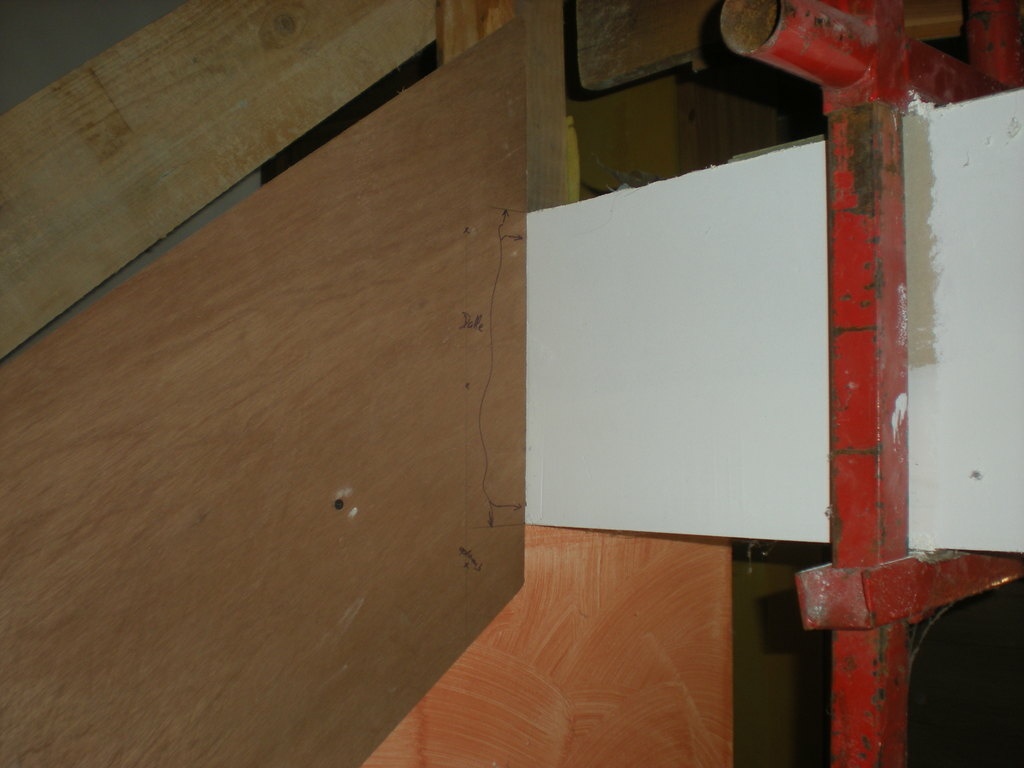

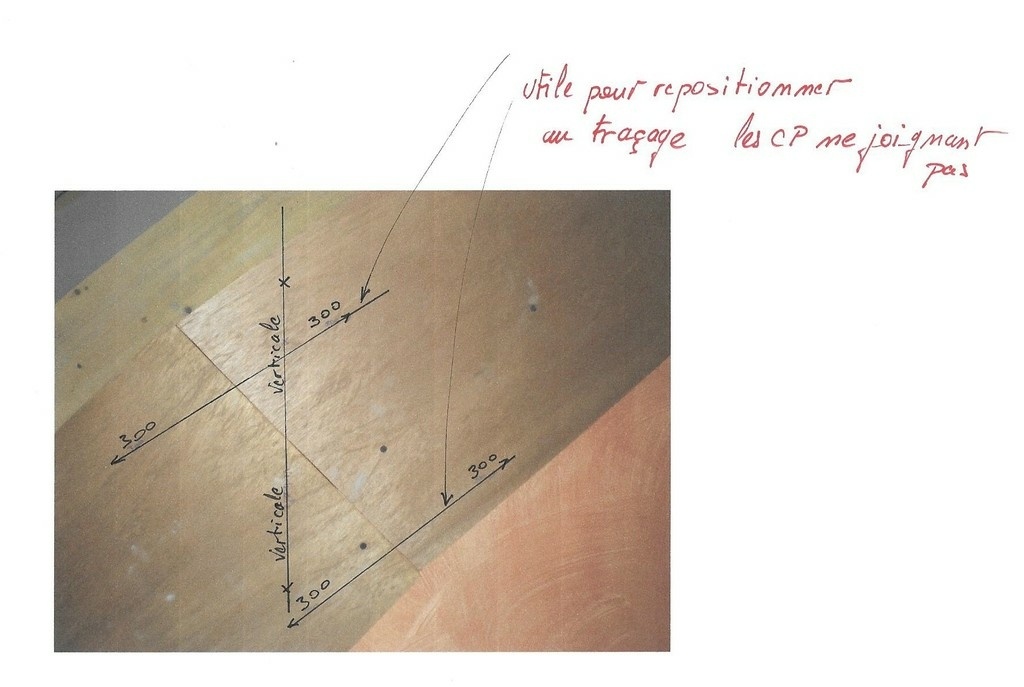

Côté jour relevé avec CP

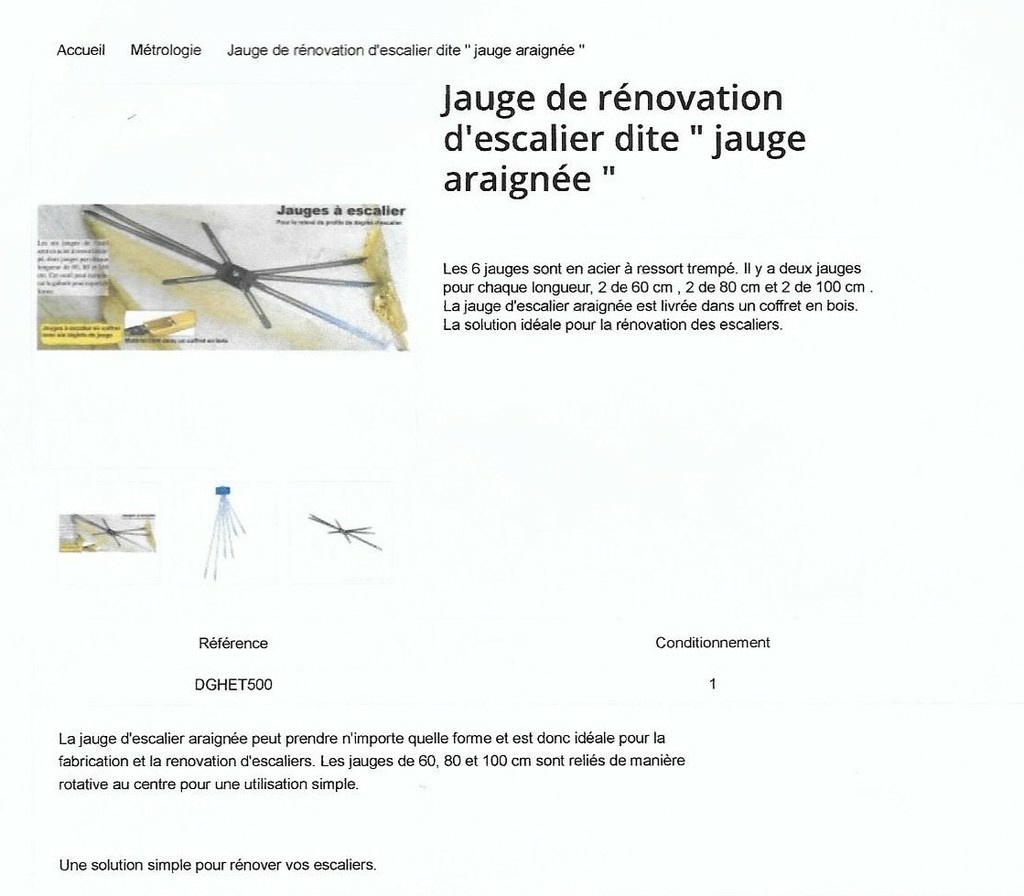

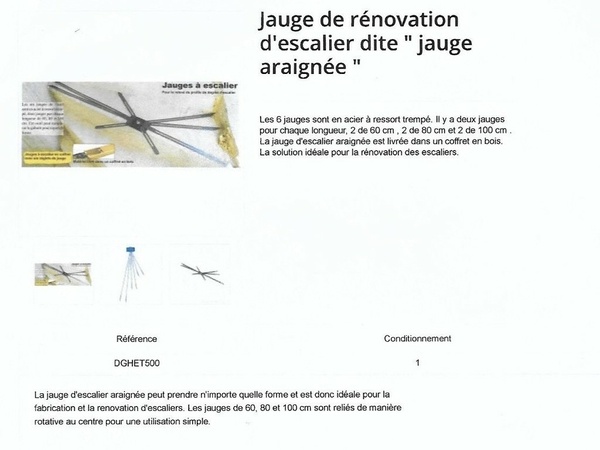

Marches relevées avec une jauge araignée

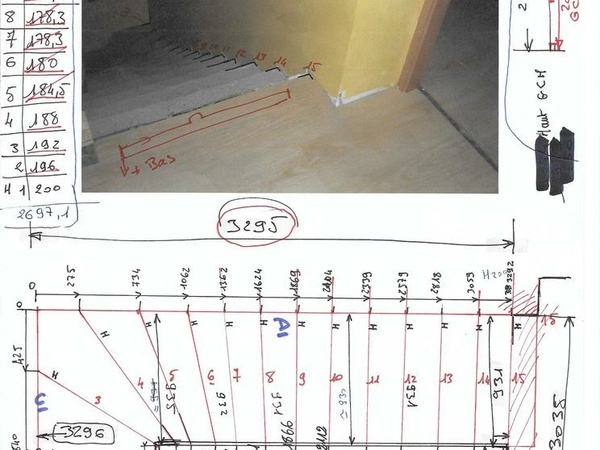

Relevé avec cotation cumulée

Publié Mis à jour

Partager

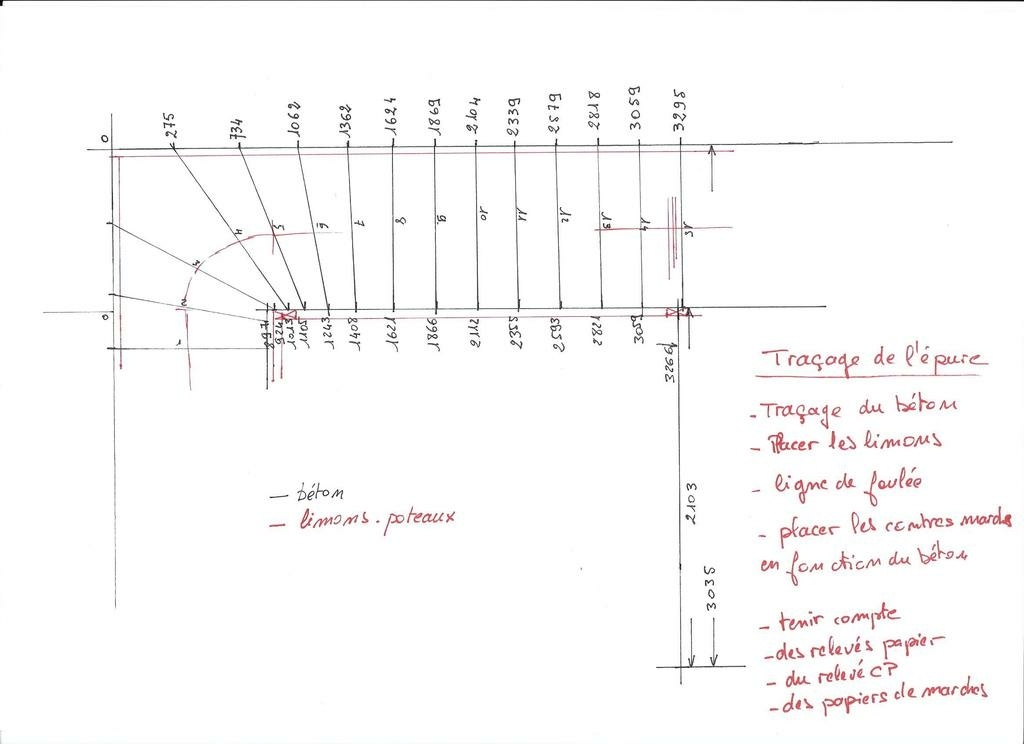

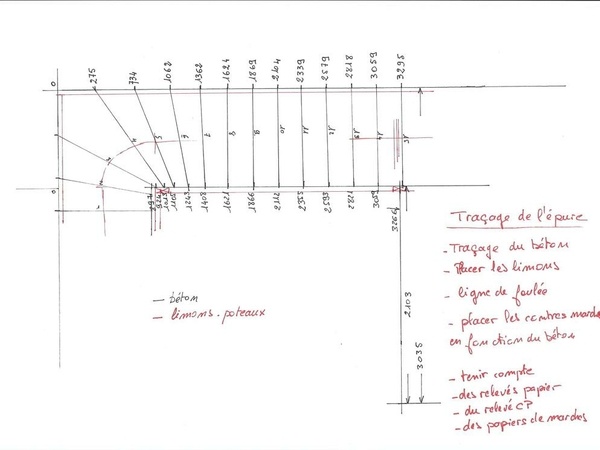

Mise en place sur l'épure

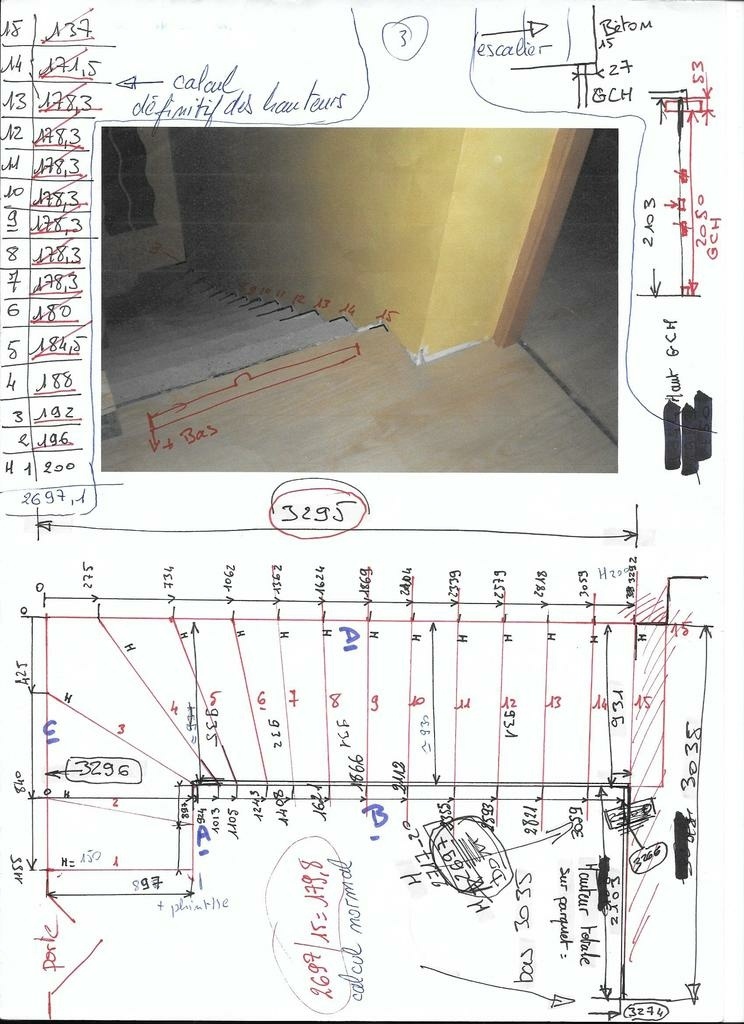

Traçage de la vue en plan

du béton à partir de la cotation cumulée, des papiers, du CP.

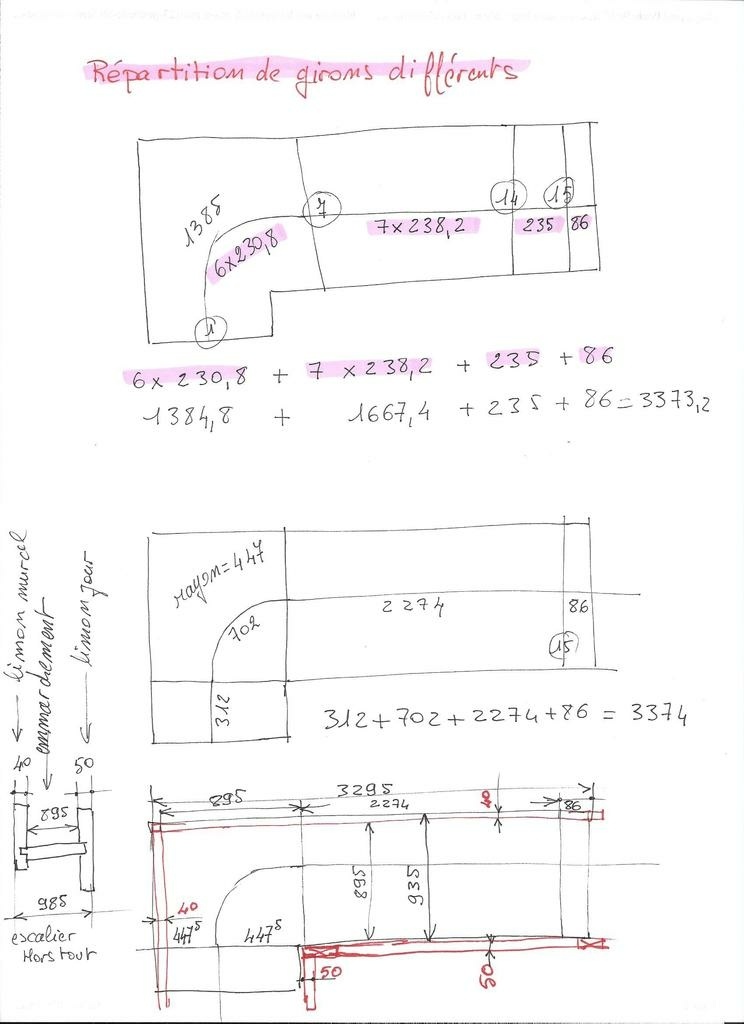

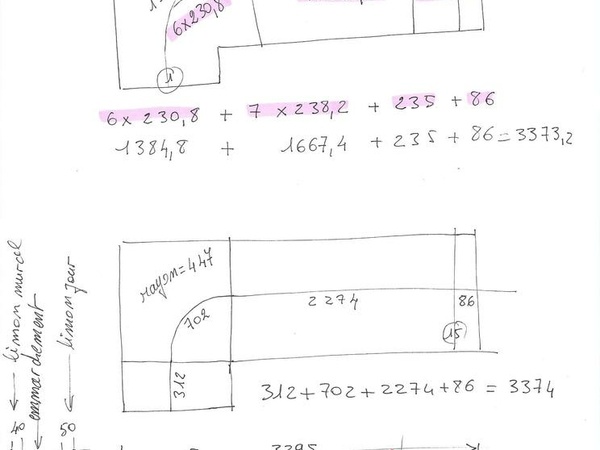

Répartition des girons différents:

J'ai adapté au mieux suivant le béton (voir plan: 3 largeurs différentes.)

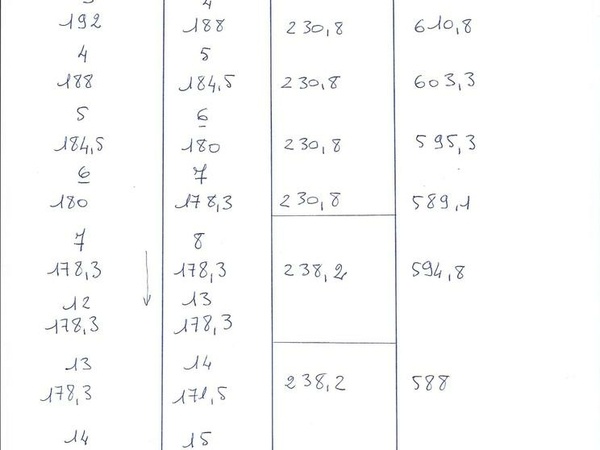

Calcul des hauteurs

Pour ce calcul j'ai déjà fait:
Une pige côté mur suivant le béton.
Une pige côté jour suivant le béton.
Une pige de division régulière placée entre les deux autres en comparaison.(2697mm/15=179.8)
Avec cette solution la première hauteur de marche aurait été de 240 mm et la dernière de 120 mm (pas acceptable).

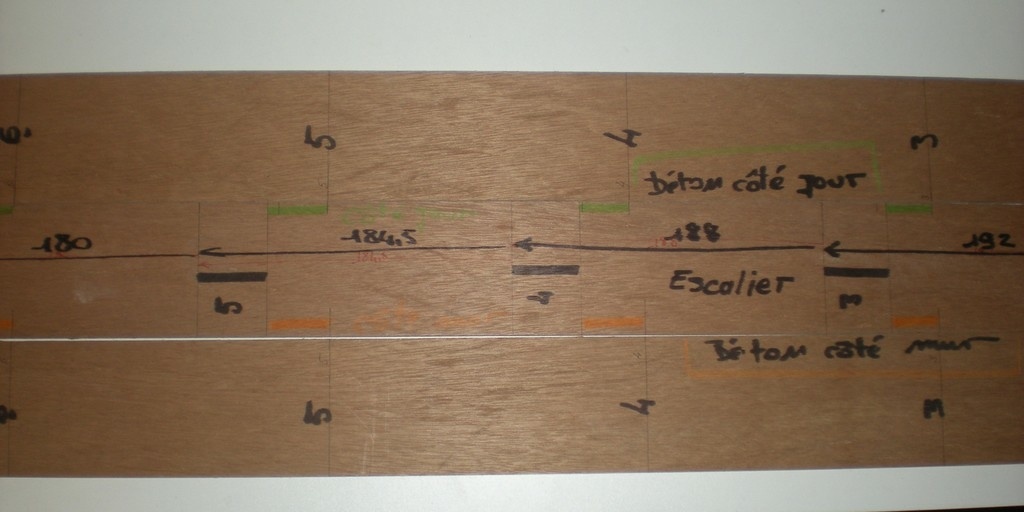

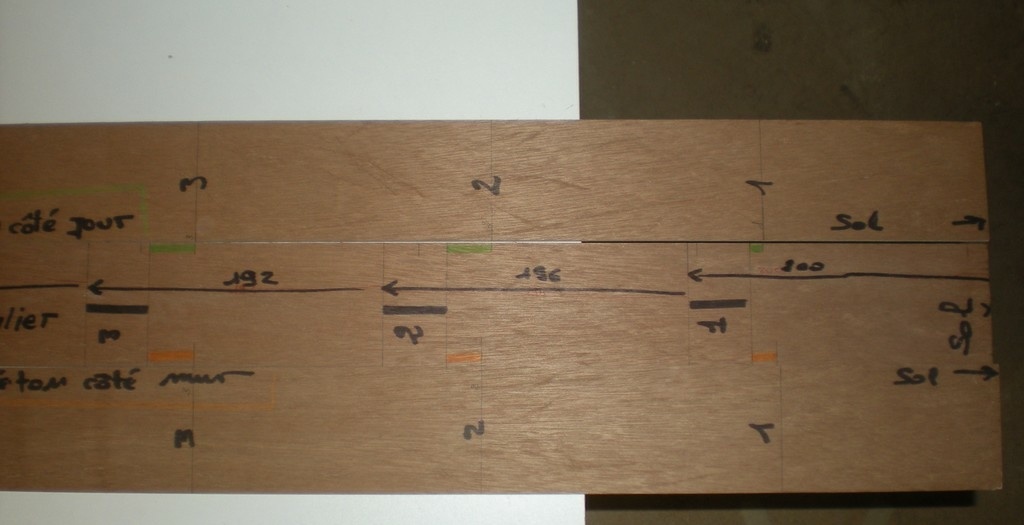

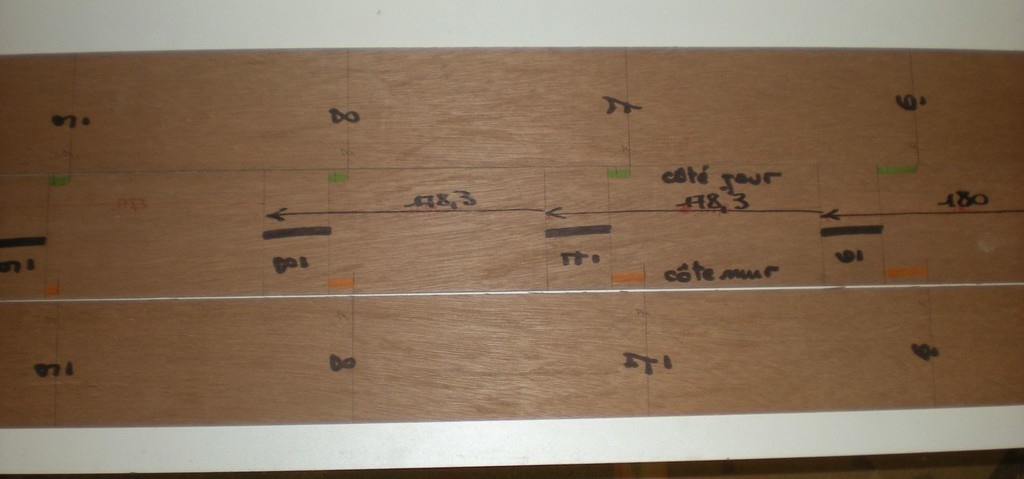

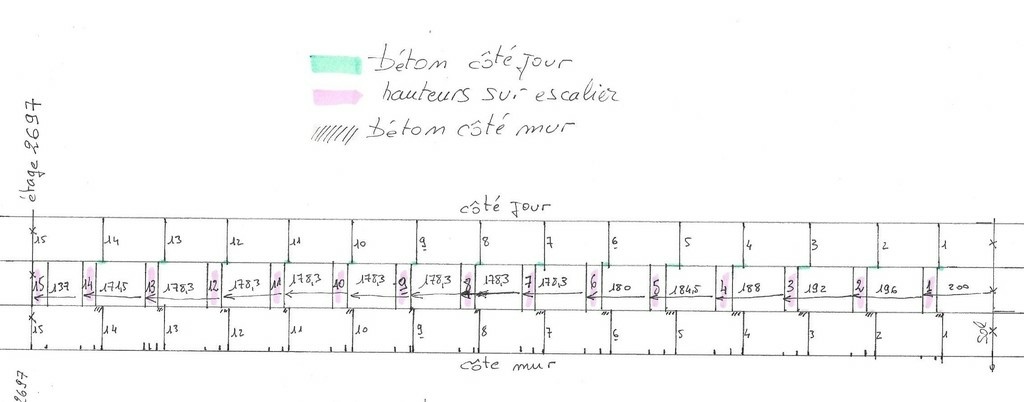

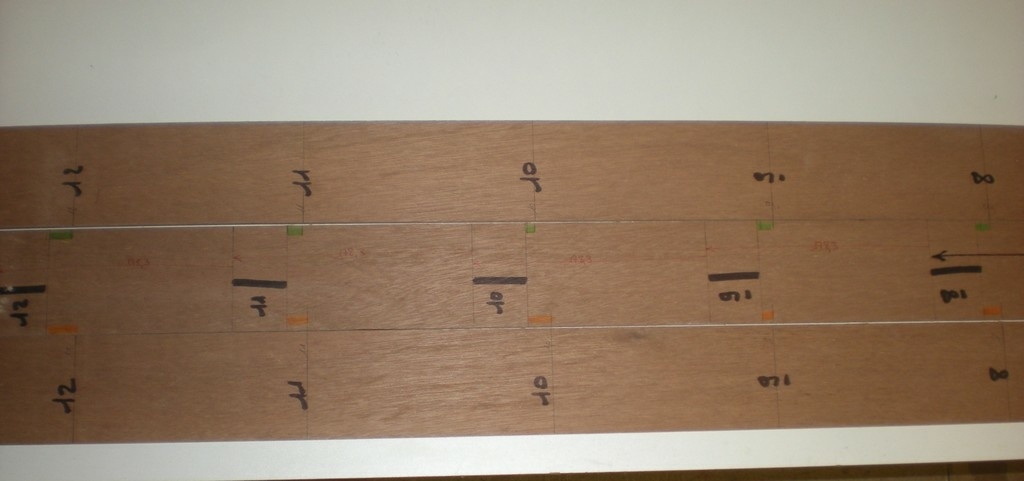

J'ai établi une pige définitive après de multiples hésitations.

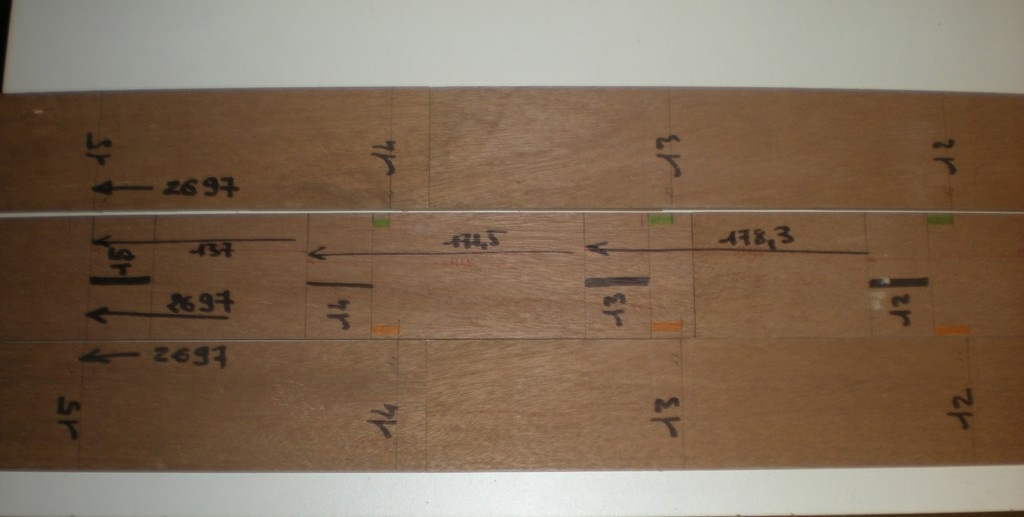

Sur cette pige on peut voir les marches et le jeu (en vert côté jour, en orange côté mur) du dessus du béton au dessous de la marche.
Les premières hauteurs sont dégressives ensuite régulières et à nouveau dégressives.
La supercherie n'est réellement sensible qu'à la dernière mais là je ne pouvais plus tricher.
Conclusion: un travail important afin que l'on ne s'aperçoive de rien.

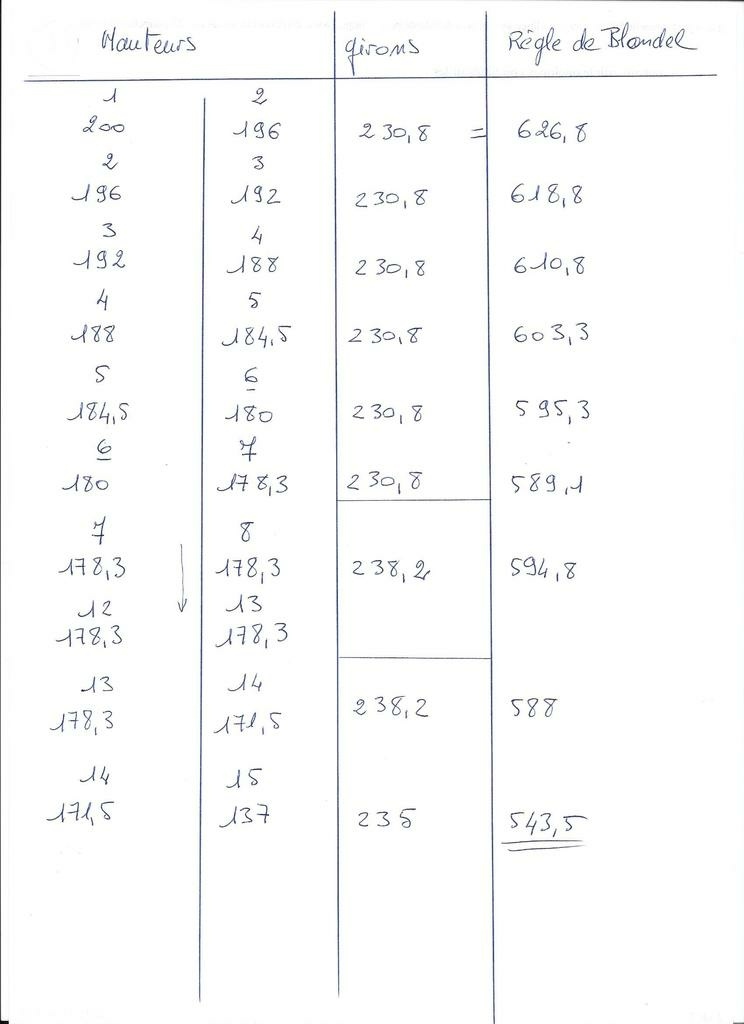

Vérification avec la règle de Blondel

Publié Mis à jour

Partager

Traçage

Tous les gabarits ont été fait sur papier et utilisés pour l'usinage.
Pas de photo pour cette étape.

Publié Mis à jour

Partager

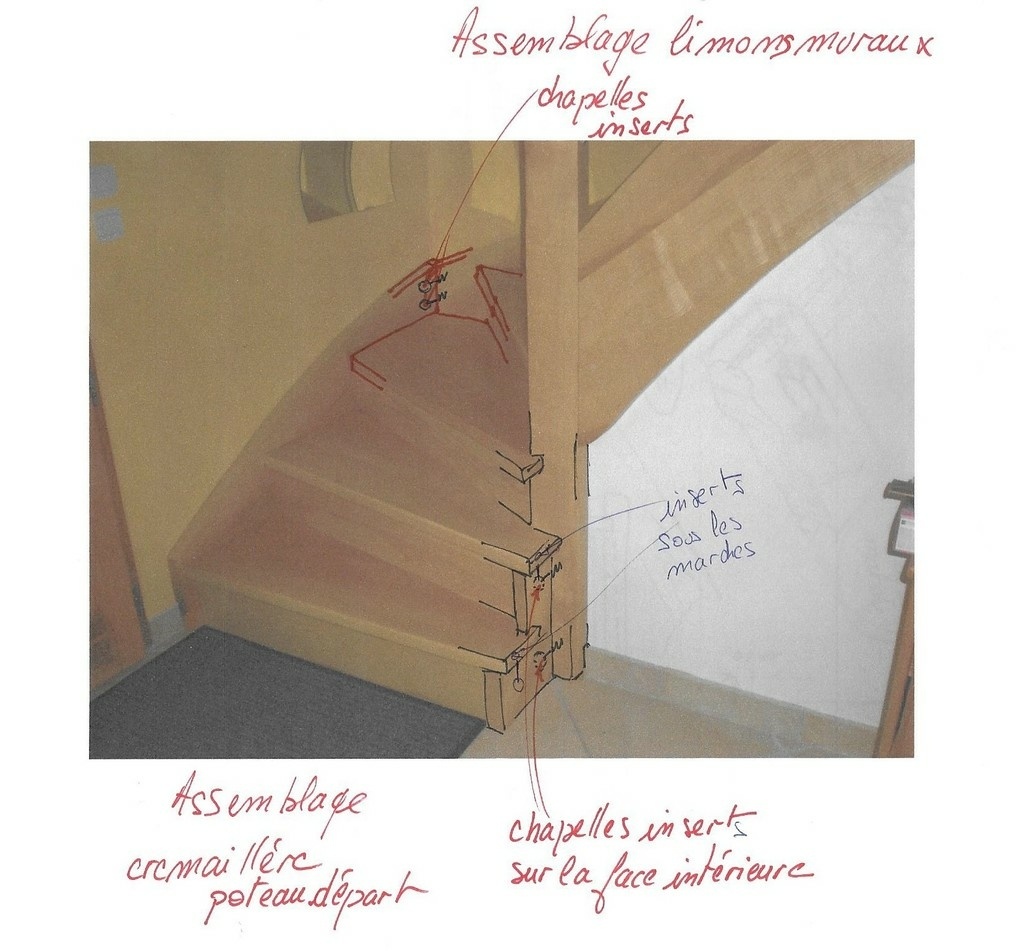

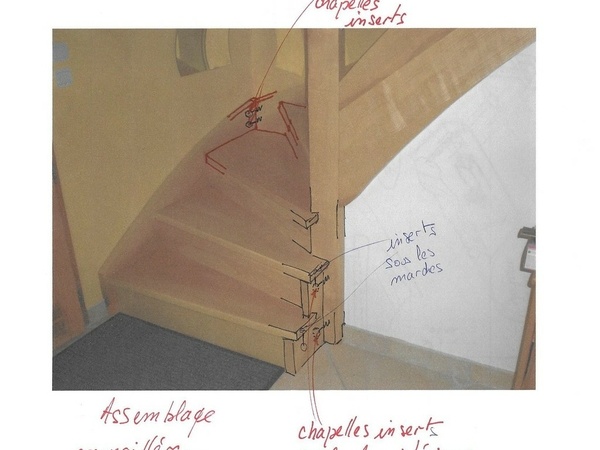

Les assemblages

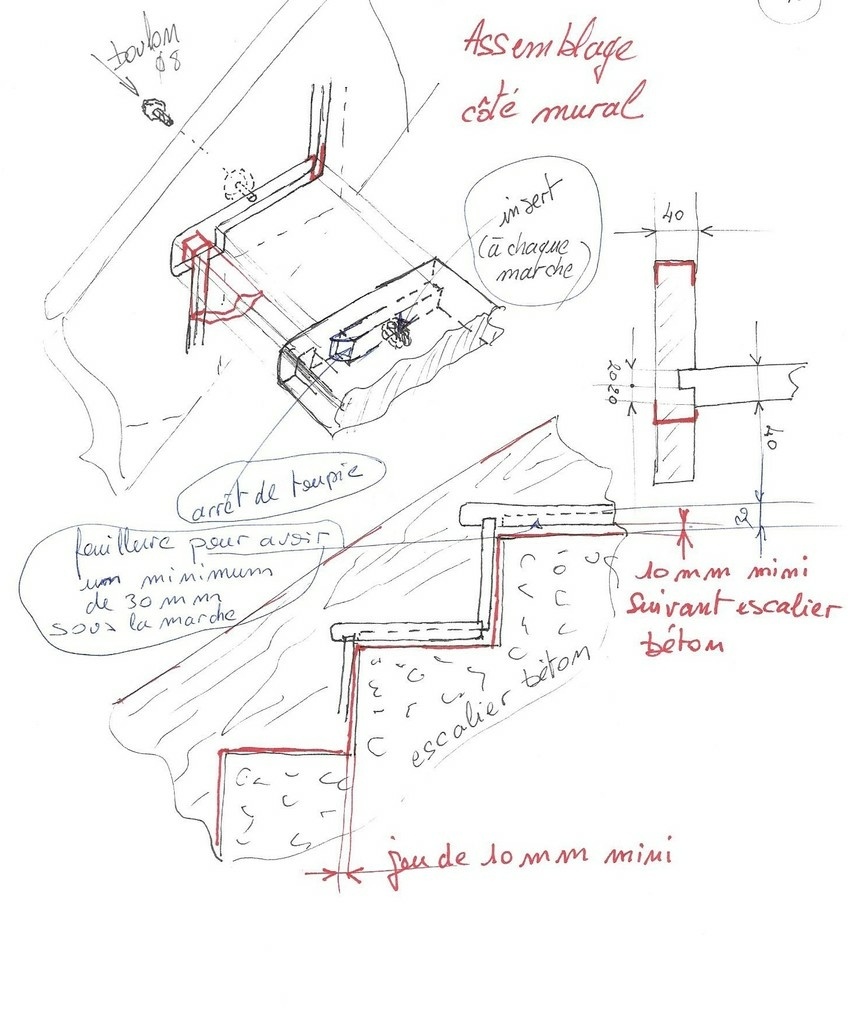

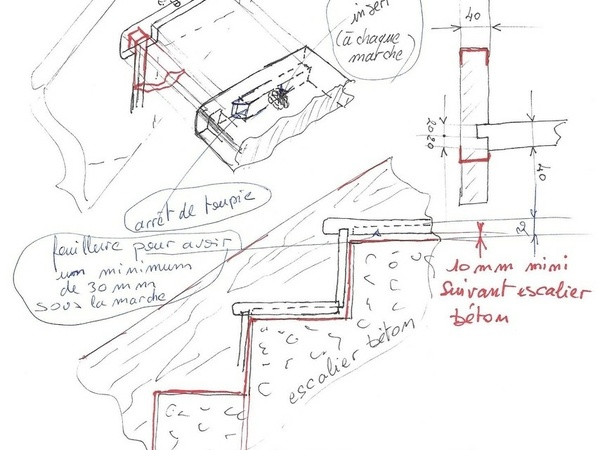

Assemblage des marches côté mural

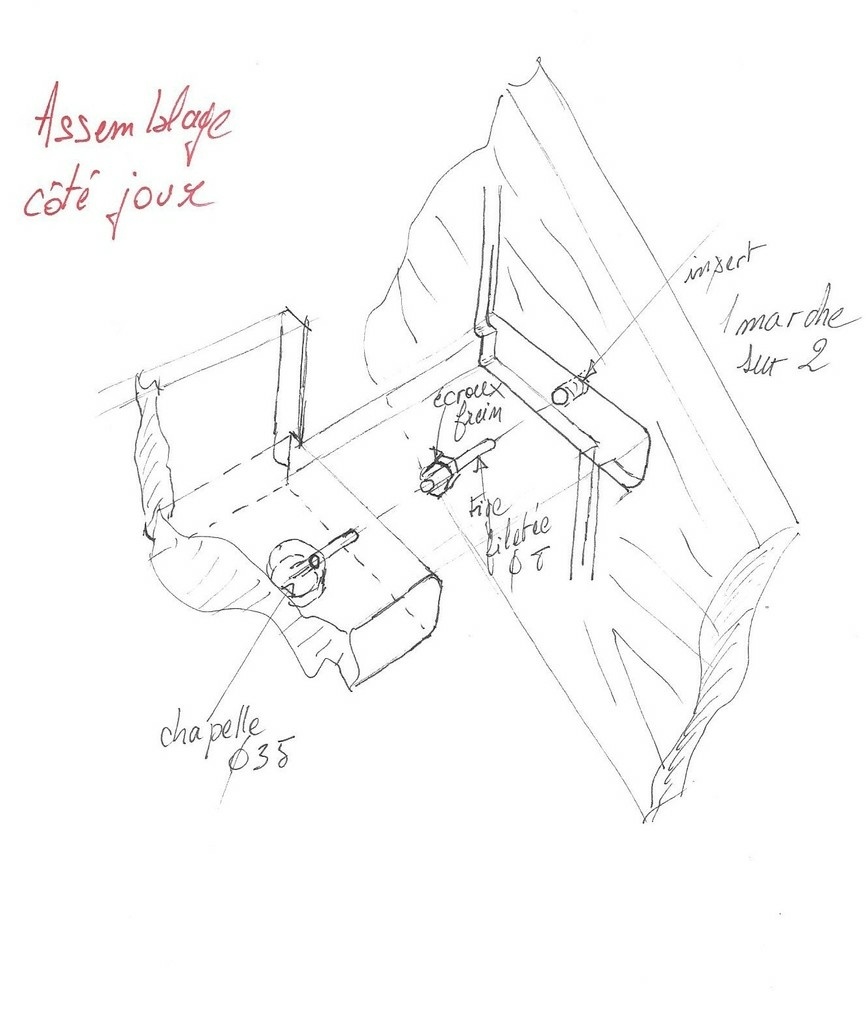

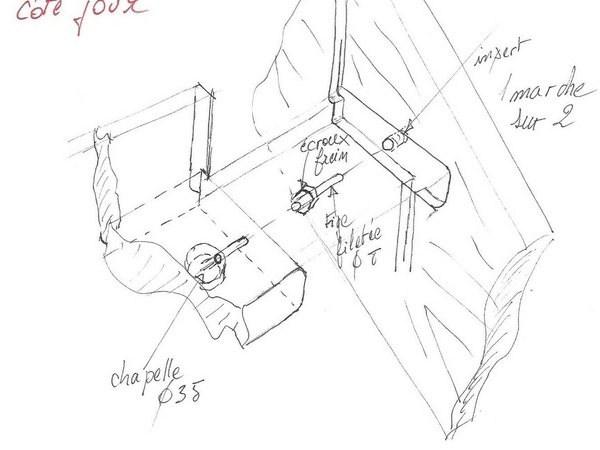

Assemblage des marches côté jour

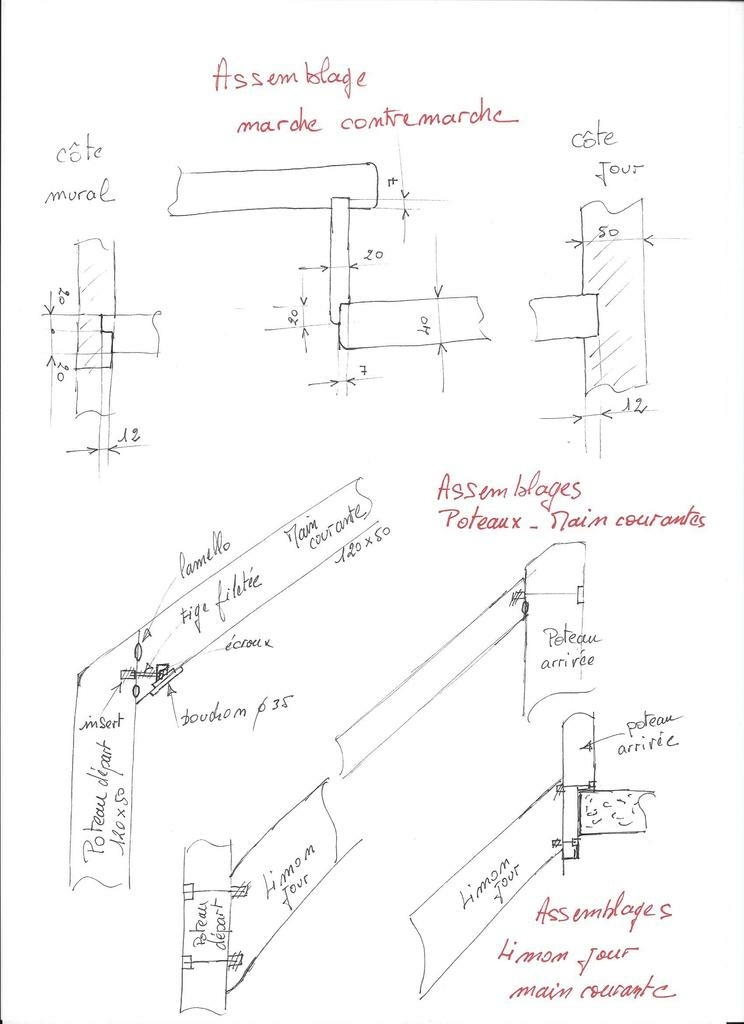

Assemblages

marche contremarche

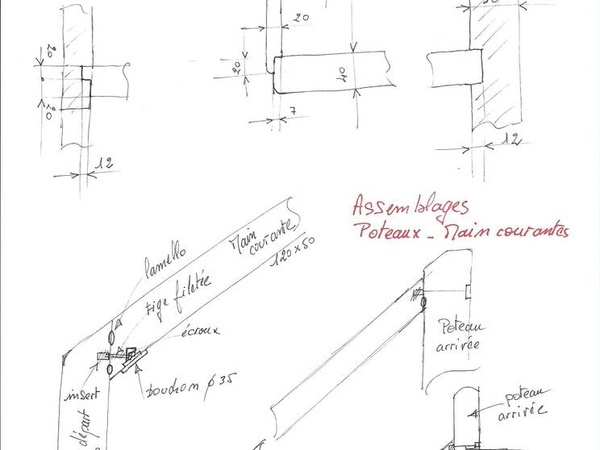

poteaux limons main-courantes

Assemblage première partie escalier

Publié Mis à jour

Partager

Fabrication

Un ami s'est chargé de la fabrication dans son atelier à l'aide de mon traçage.
Pour cette raison je n'ai aucune photo de cette étape.

Publié Mis à jour

Partager

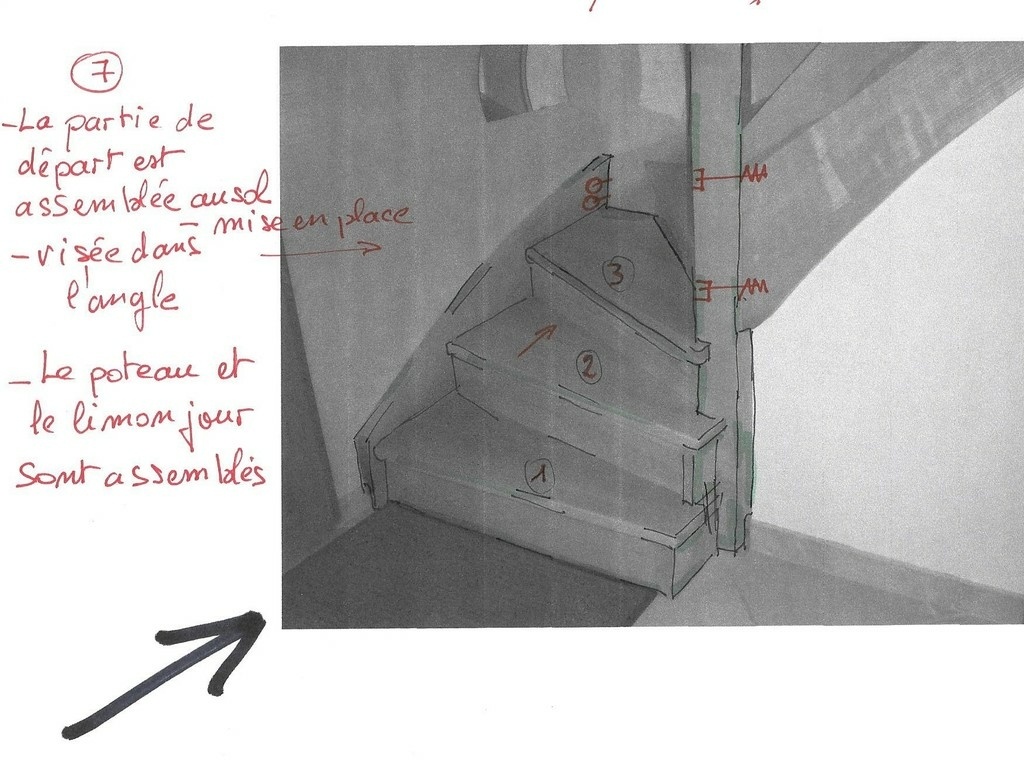

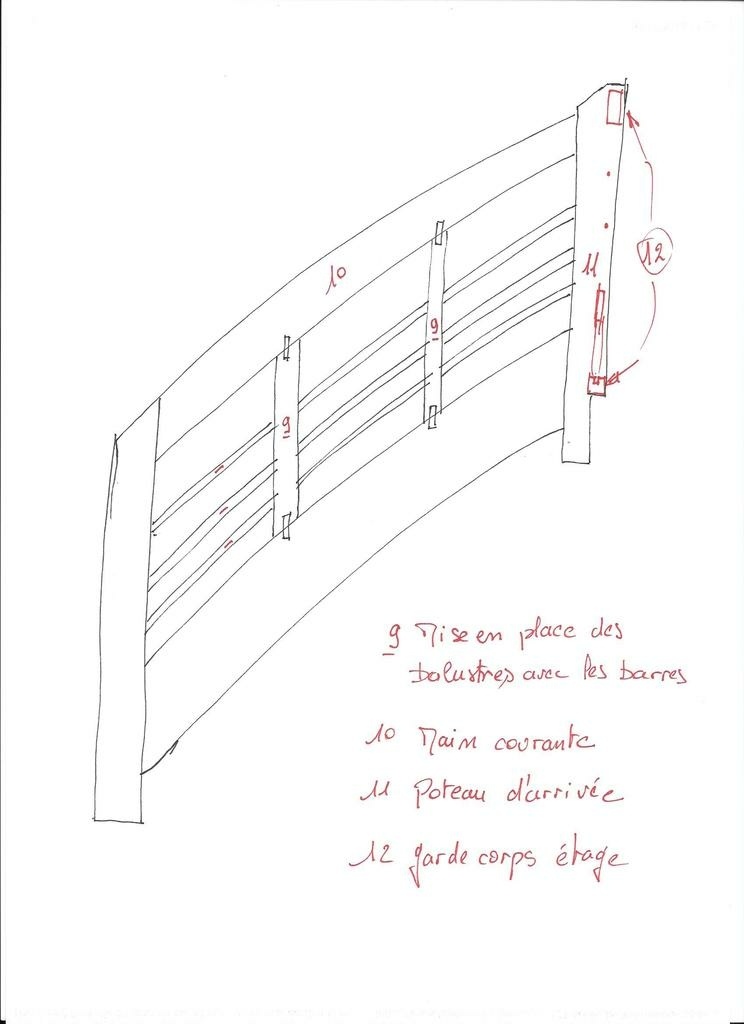

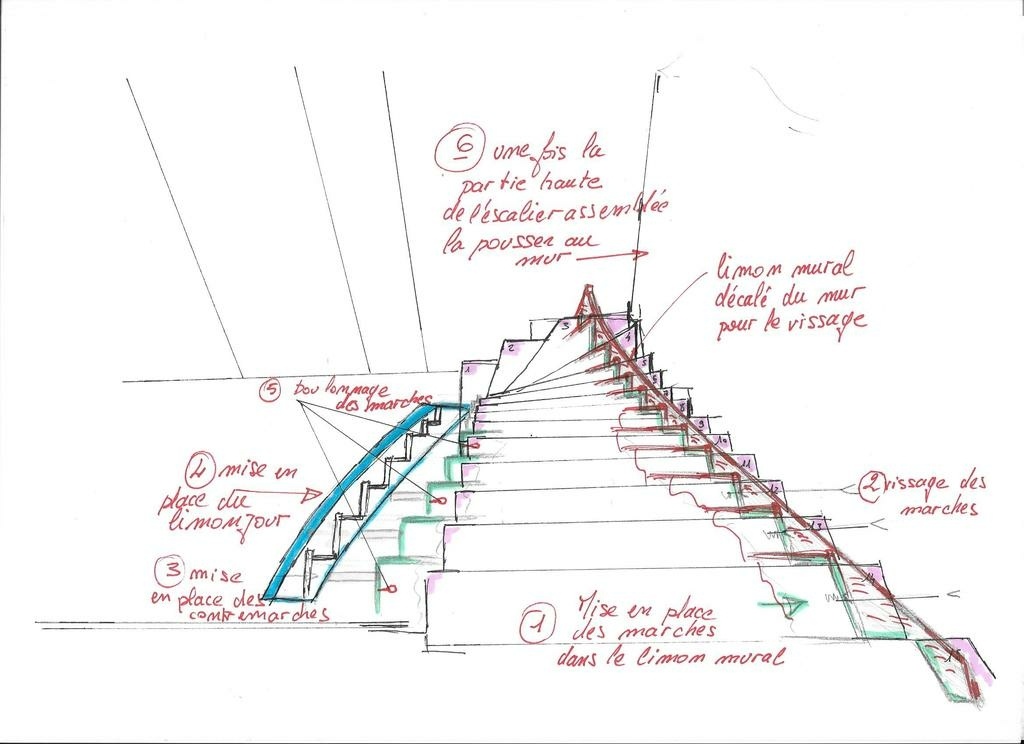

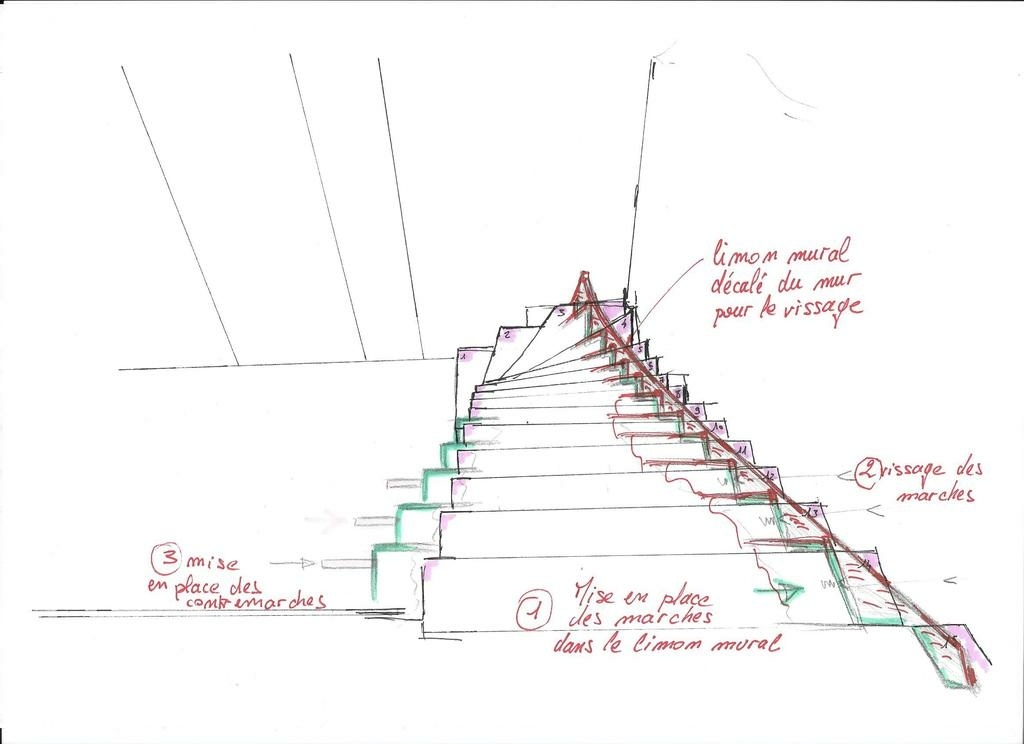

Mise en place de l'escalier

J'ai utilisé SketchUp manuel pour décrire cette étape. La version est ancienne.

Publié

Partager

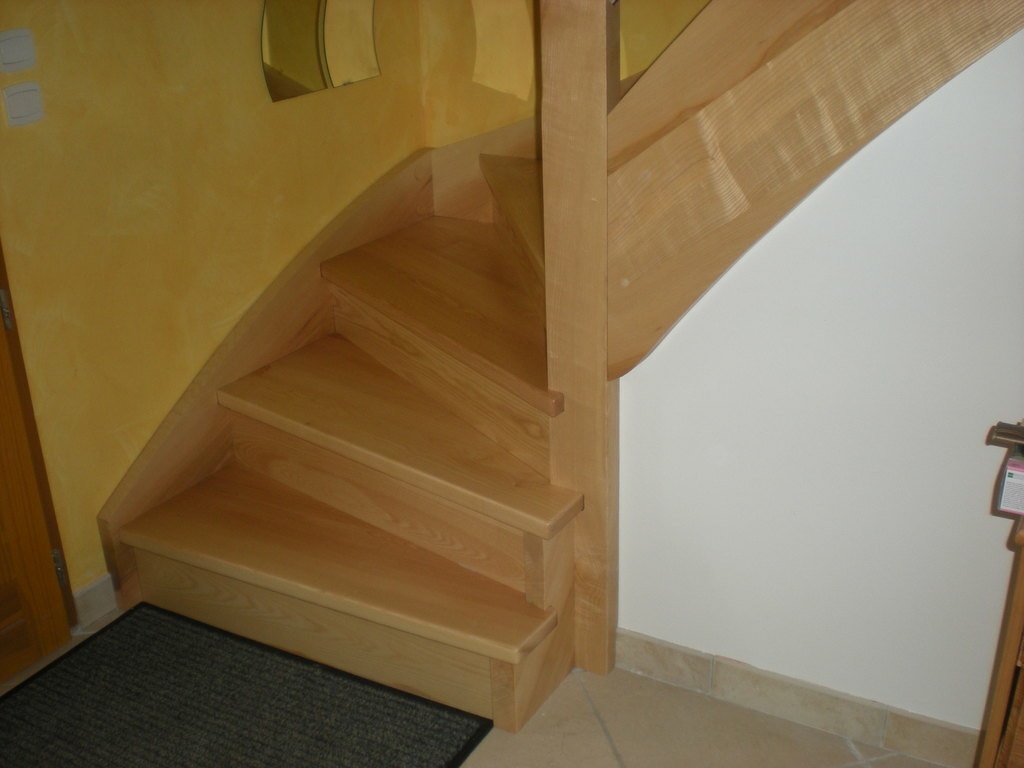

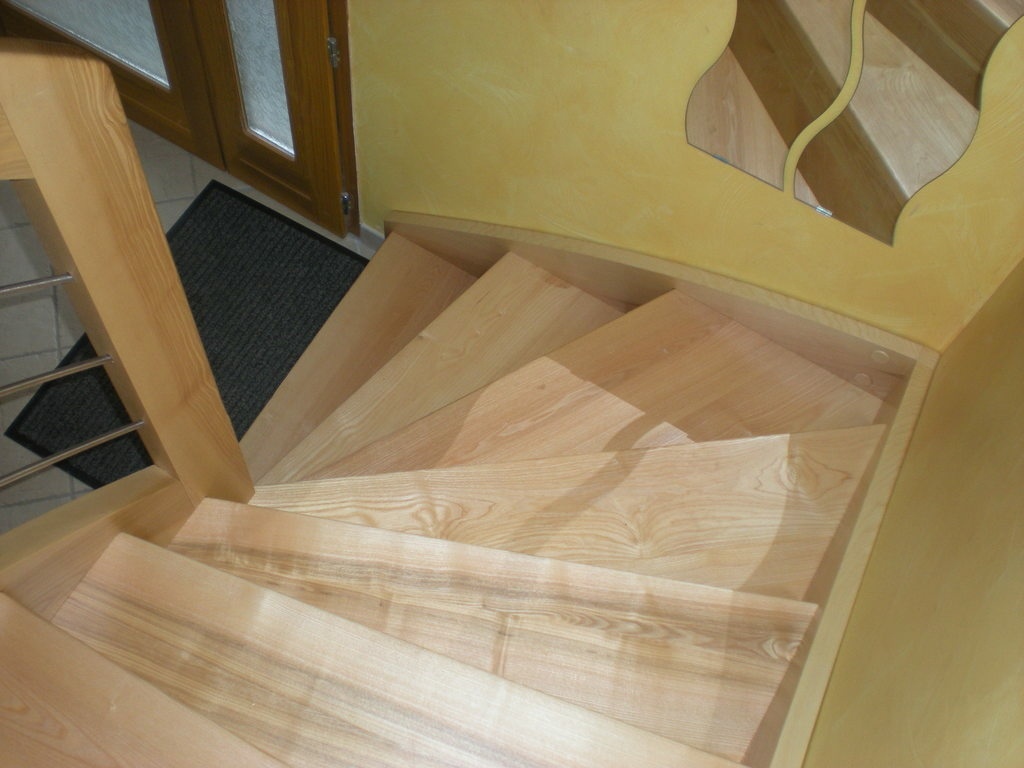

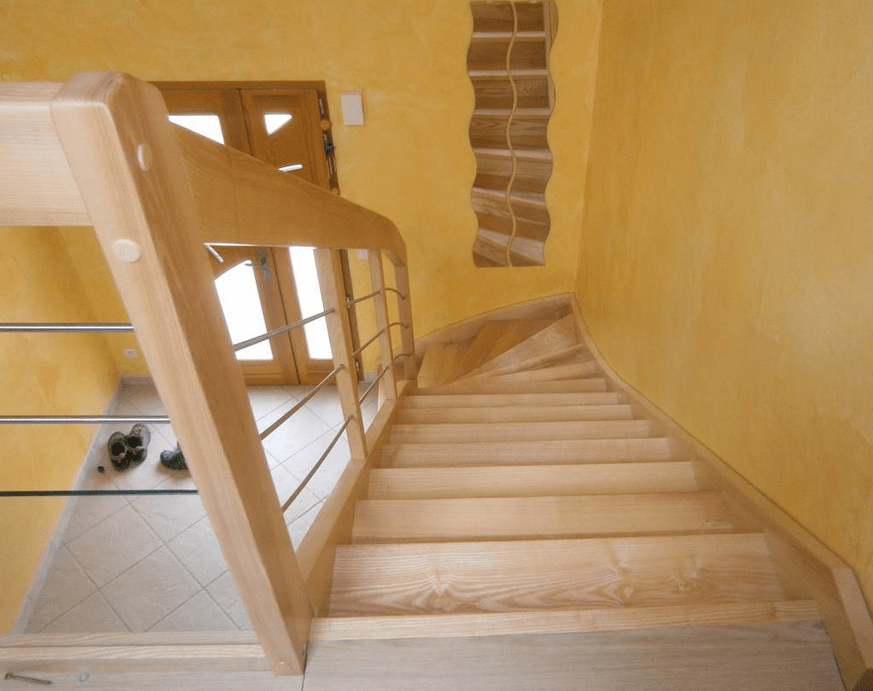

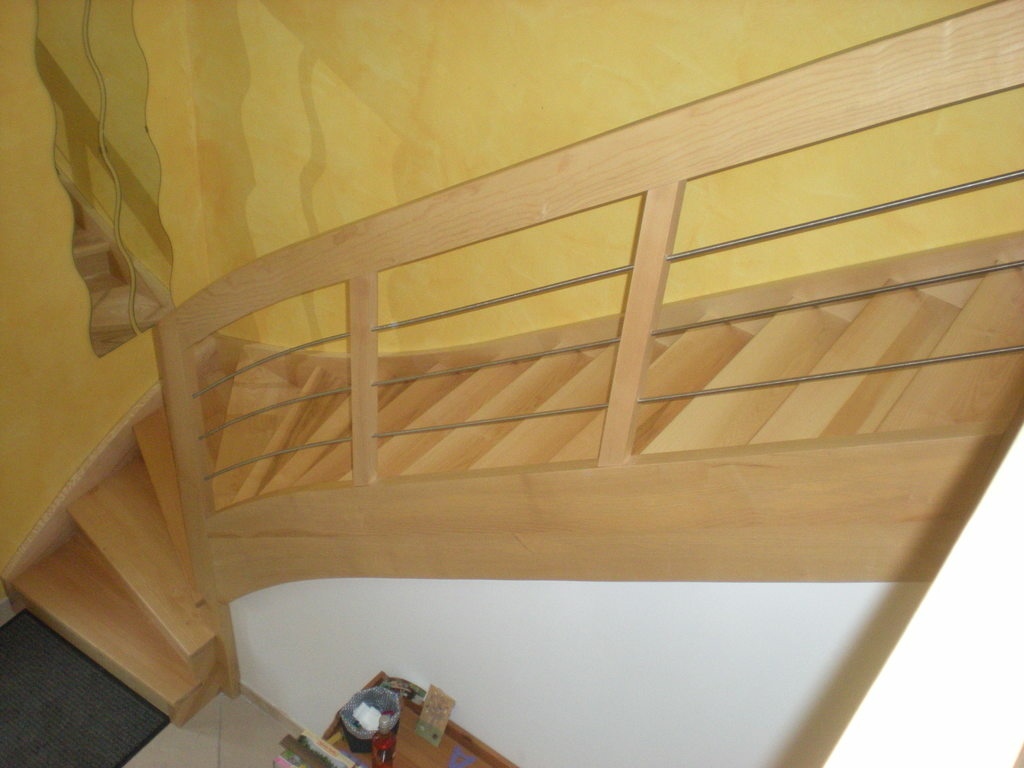

Vues de l'escalier terminé

Commentaire de ma petite fille 5 ans:
"Depuis qu'il y a un escalier en bois, je me regarde dans le miroir en descendant."

Publié Mis à jour

Publications associées


Discussions

kaj  a publié le pas à pas "Escalier bois sur escalier béton".
il y a 8 ans
sylvainlefrancomtois

çà c est de l étude pro elle sera dans le traité !!! si tu permet ?

kaj

Avec plaisir, je t'en remercie

sylvainlefrancomtois

si tu me permet , perso je suis contre le quart de rond sur les nez de marches ,je ne jure que par arêtes vives au nez ! (moins dangereux le pied ripe moins !)

kaj
( Modifié )

C'est surtout un entaillage qui permet de ne faire aucune retouche au ciseau. La facilité fait des fois oublier les règles de l'art.

sylvainlefrancomtois

oui c est cela , le beau frère de mon ancien patron ,était menuisier et il avait investi dans ce genre de matériel , le toupillage se fait de tout cotés !

07/2019 aéroport de Montréal

sylvainbis sort de se corps, waouh y a du niveau!très juste pour le quart de rond je révise mes copies

kaj
( Modifié )
Palissandre
( Modifié )

kaj sylvainlefrancomtois c'est quoi la règle de blondel ?

sylvainlefrancomtois
( Modifié )

formule pour escalier agréable a monter, basé sur le pas d'un homme : 2 hauteurs de marche + une largeur (giron) = 58 à 62 cm (idéal a partir de 60 cm) 😉

Palissandre

sylvainlefrancomtois OK alors la ligne de foulée c'est différent mais elle a une cote à respecter (normes)?

kaj

Palissandre la ligne de foulée à 50 cm du côté jour ou au milieu si l'escalier est plus étroit.

sylvainlefrancomtois

Palissandre lis les deux chapitres ici et tu auras tout !

lairdubois.fr/...e-de-l-escalier

sylvainlefrancomtois

kaj +1
