SylvainLeFrancomtois a écrit il y a quelques années un excellent pas à pas sur l'Art du Trait, et notamment un chapitre sur le Tréteau de Buenos Aires.
Pratiquer l'art du trait peut paraître comme une démarche fort absconse et cela peut se comprendre...
Suite à une question de Peter, je me suis donc amusé à reprendre les dessins de Sylvain, et donner les dimensions, permettant à chacun de réaliser facilement un tréteau de Buenos Aires sans avoir à essayer de comprendre l'Art du Trait et ses subtilités.
Liste des articles
Les dessins de SylvainLeFrancomtois

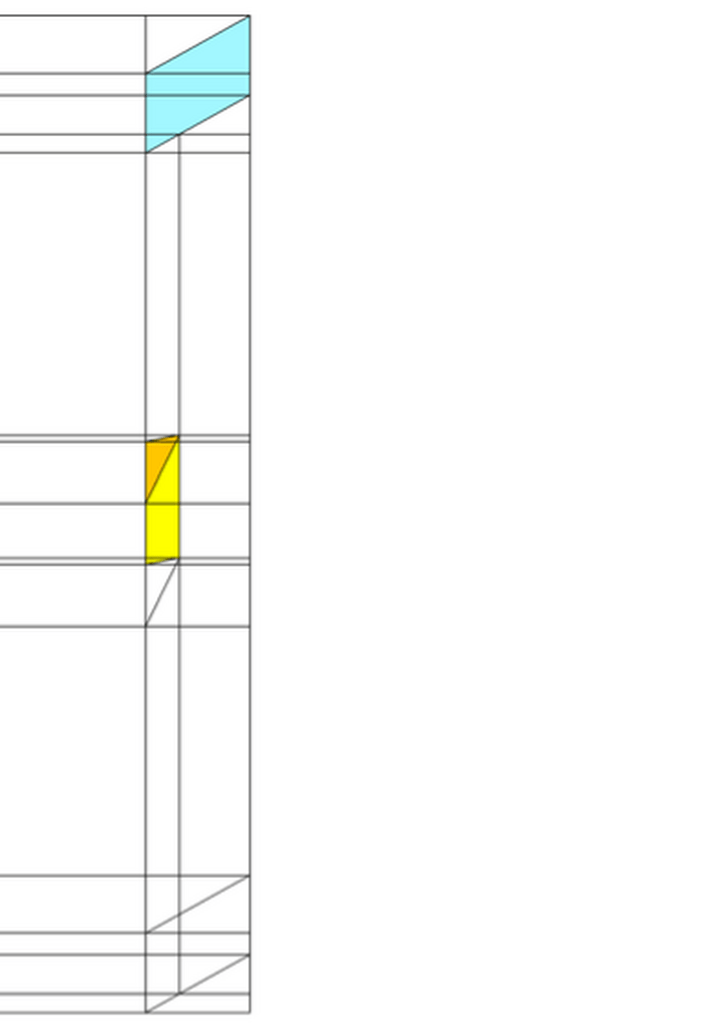

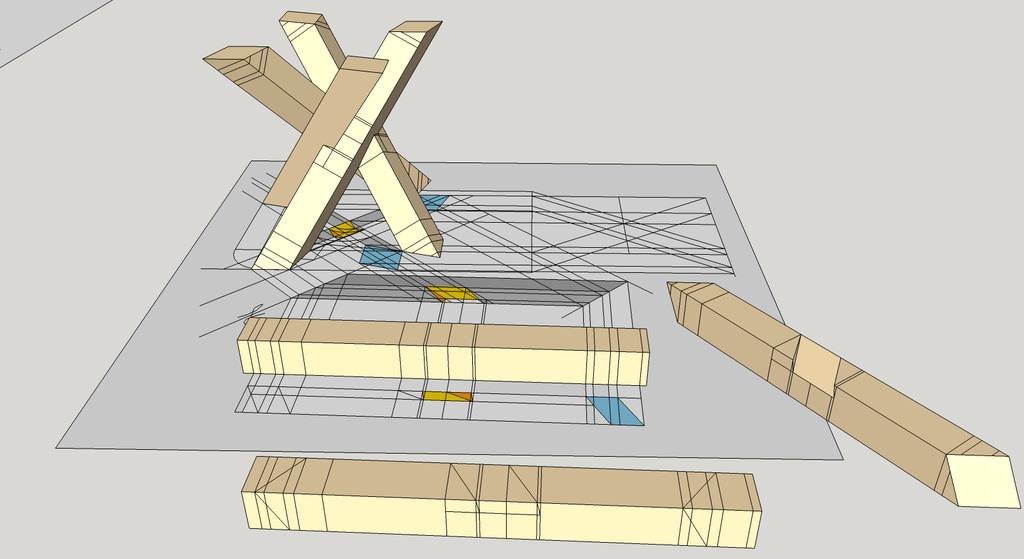

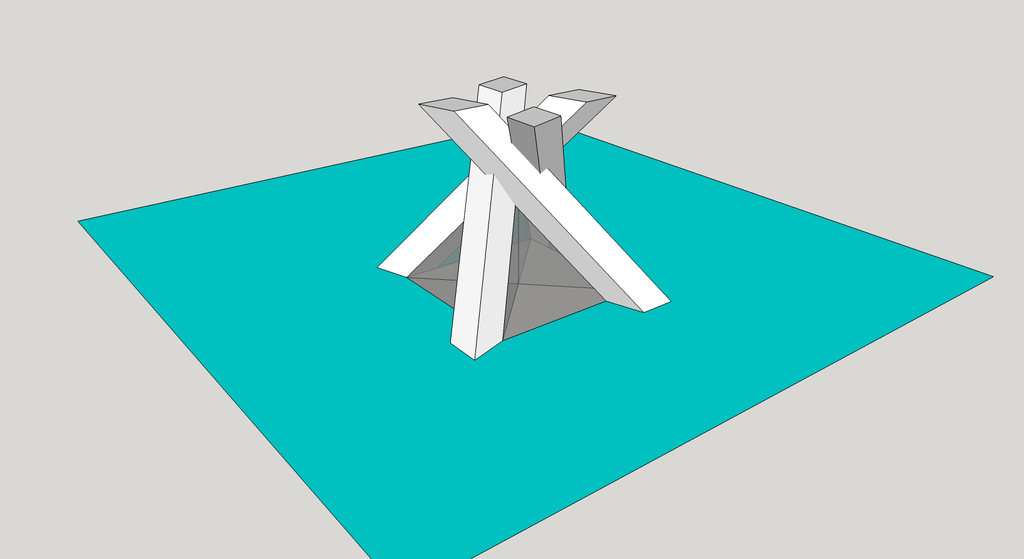

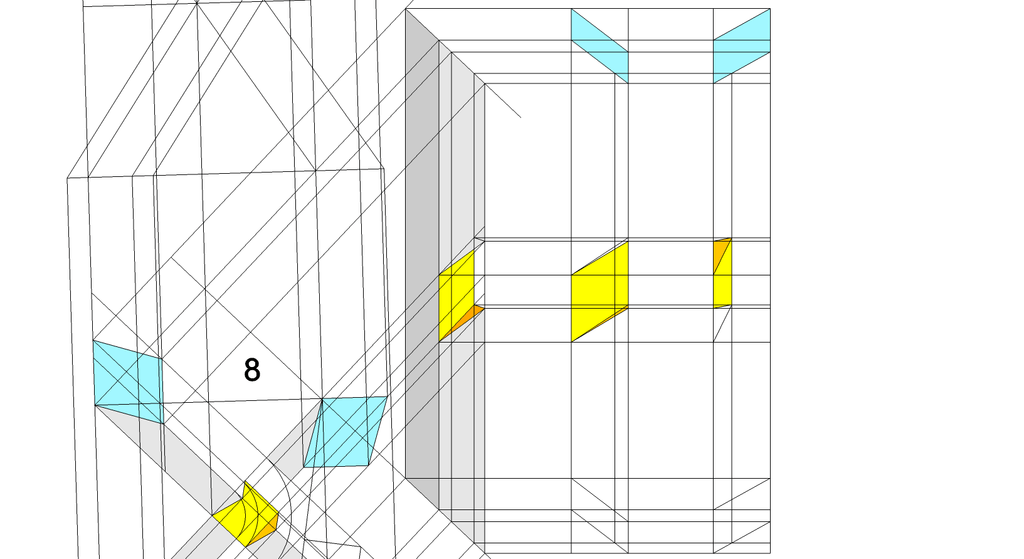

Je me permets de reprendre les dessins de Sylvain permettant de dessiner l'entaille sur chaque pied, et les découpes en haut et en bas. Le dernier dessin montre comment reprendre les traits sur le pied et faire les entailles et les découpes.
Les données chiffrées

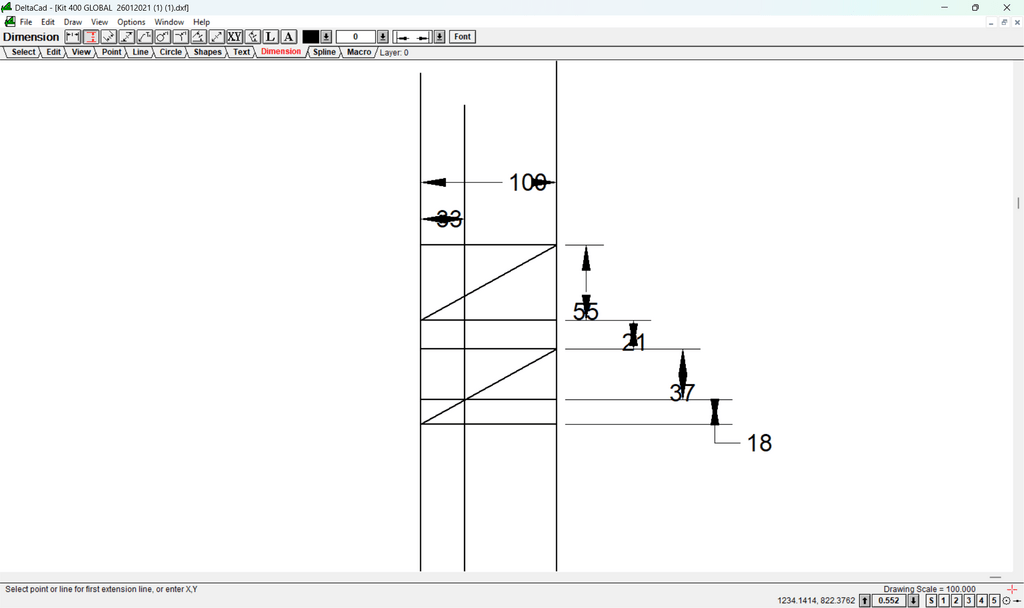

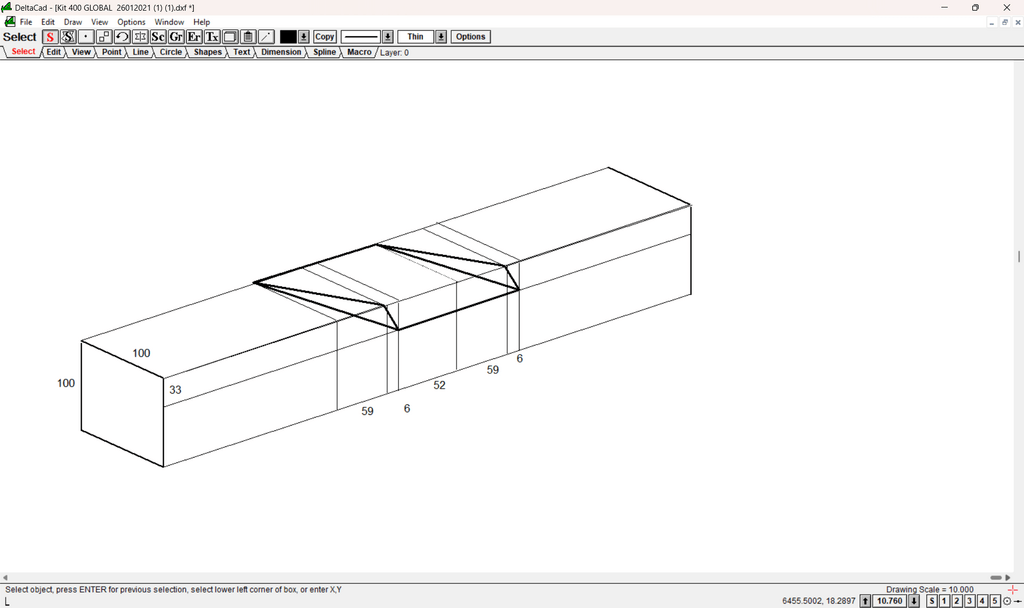

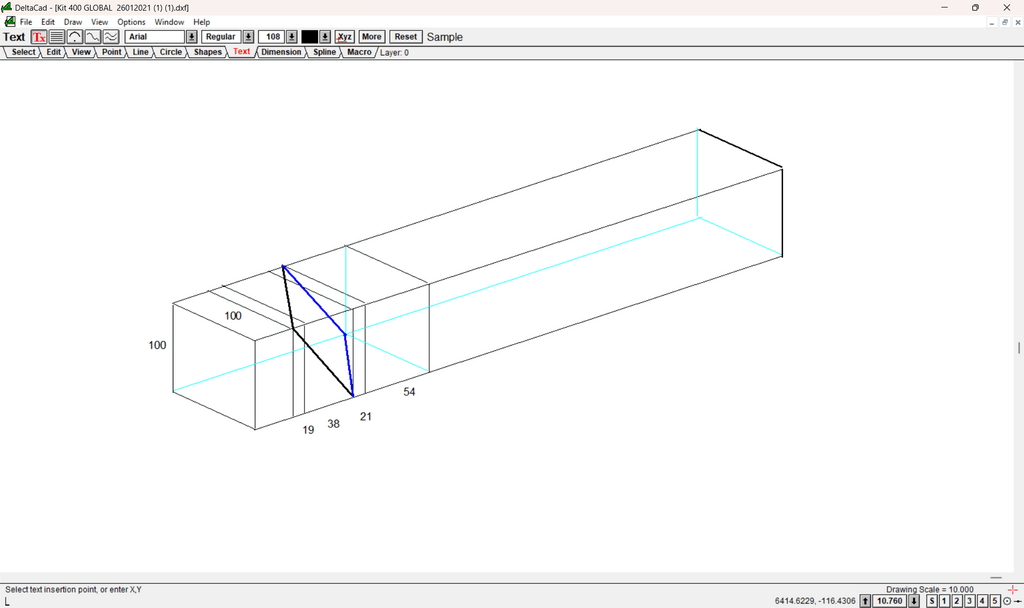

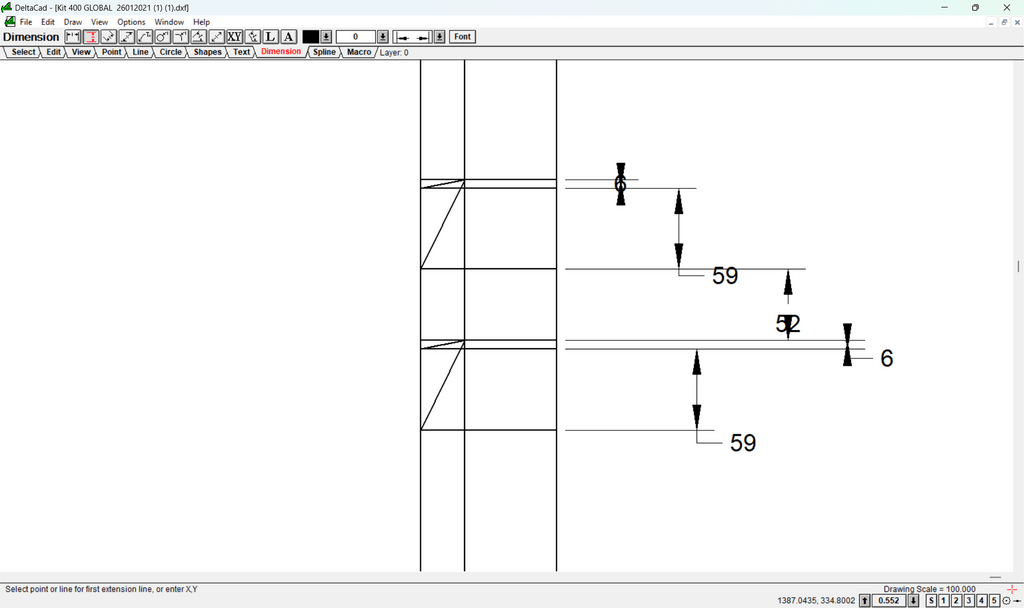

Voici les dimensions à reprendre sur le pied pour faire les entailles et les découpes en haut et en bas.
Elles sont données pour un pied de section 100x100. Les autres dimensions sont proportionnelles, il suffit donc de faire une règle de 3 pour avoir les dimensions correspondant à un autre pied.
Bien sûr, ces données correspondent à un certain angle pour les pieds. Si on souhaite un piétement plus "applati" ou plus "étroit", il faut refaire tous les dessins, comme fort bien expliqué par Sylvain.
