Bonjour a tous !
Je m'appelle JB, j'ai 27 ans et je me suis mis au travail du bois il y a quelques mois, car j'ai tout un tas de meubles/projets que j'aimerai realiser ( porte manteau mural, table de jeux qui fait table de salon aussi, buffet etc.. )
Mais avant cela, encore faut il avoir une surface de travail pour pouvoir faire ces meubles.
Il me faut donc un etabli-pliant, pour des soucis d'optimisation d'espace pour permettre a la voiture de rentrer dans le garage les soirs.
A la base je comptais realiser un etabli bien plus gros, et non pliant, mais ca allait me demander bcp plus de boulot et comme premier projet, j’ai finalement opte pour un projet “+ rapide” et “facile” que mon idee initiale.
Le but de ce projet, est d'apprehender pour la 1ere fois, des assemblages (tenon mortaise chevillé, mi-bois) pour l'etabli, afin d'apprendre a faire ca correctement, pour que pour mes prochains projets, je puisse realiser ces assemblabges si, + serainement et sans commetre d'erreur car ca sera pour des meubles pour la maison.
La j'ai une marge de tolerance, car c'est pour le garage, donc si esthetiquement c'est pas tres reussi, c'est pas dramatique.
Petite description :
J’ai 1 chevron que j’ai rabote et degauchi et fixe au mur
Sur ce chevron viendra repose l’arriere du chassis de l’etabli
“L’Etabli/Plan de Travail” est compose d’un chassis (lambourdes degauchies et rabotees), puis le plateau est realise a partir de lames de parquet en resineux de 8cm de large par 2.3cm d’epaisseur.
Dimensions finies 225x96cm
J’ai mis une petite video pour illustrer le “deploiement” de l’etabli :
drive.google.c...iew?usp=sharing
Liste des articles

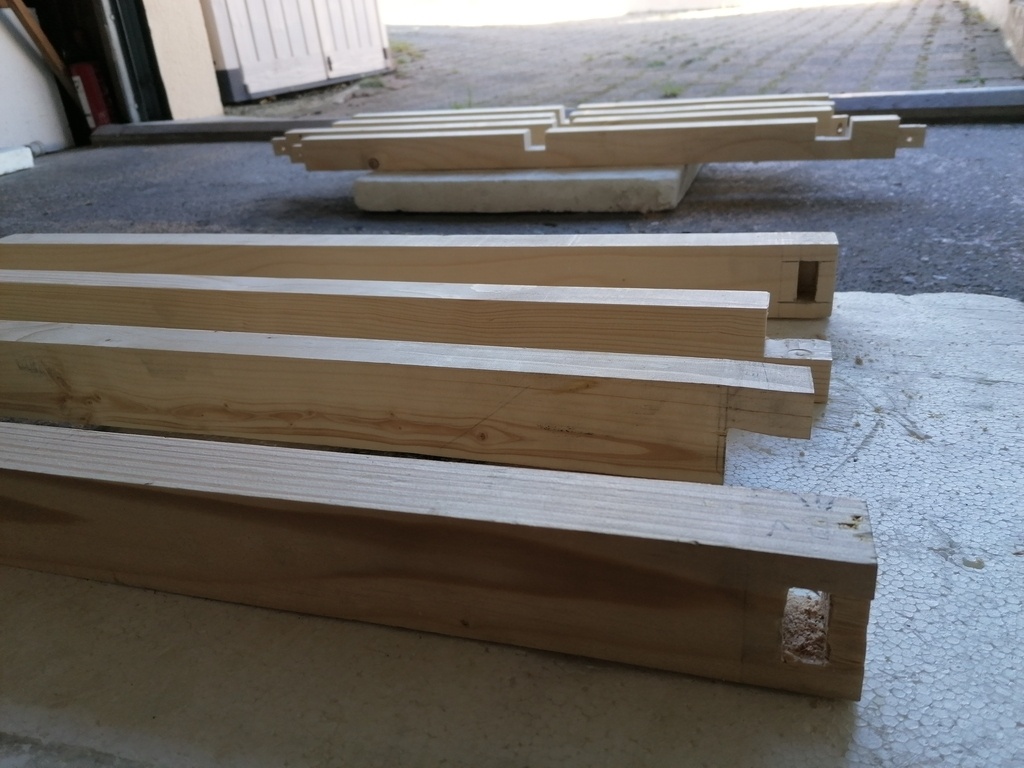

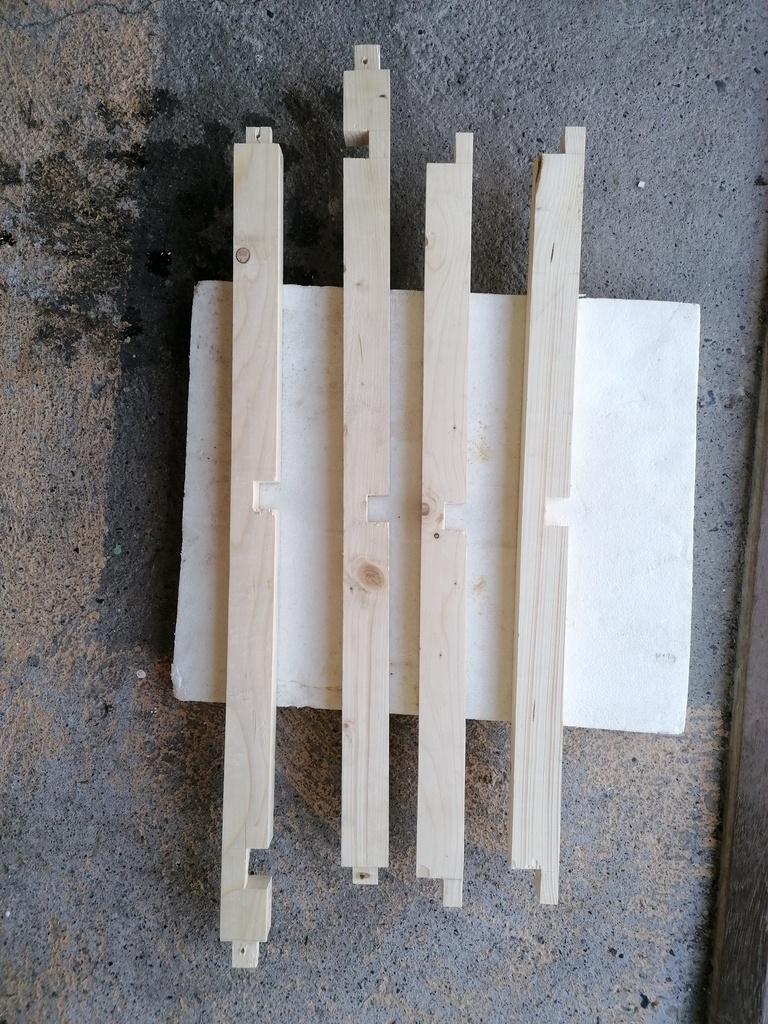

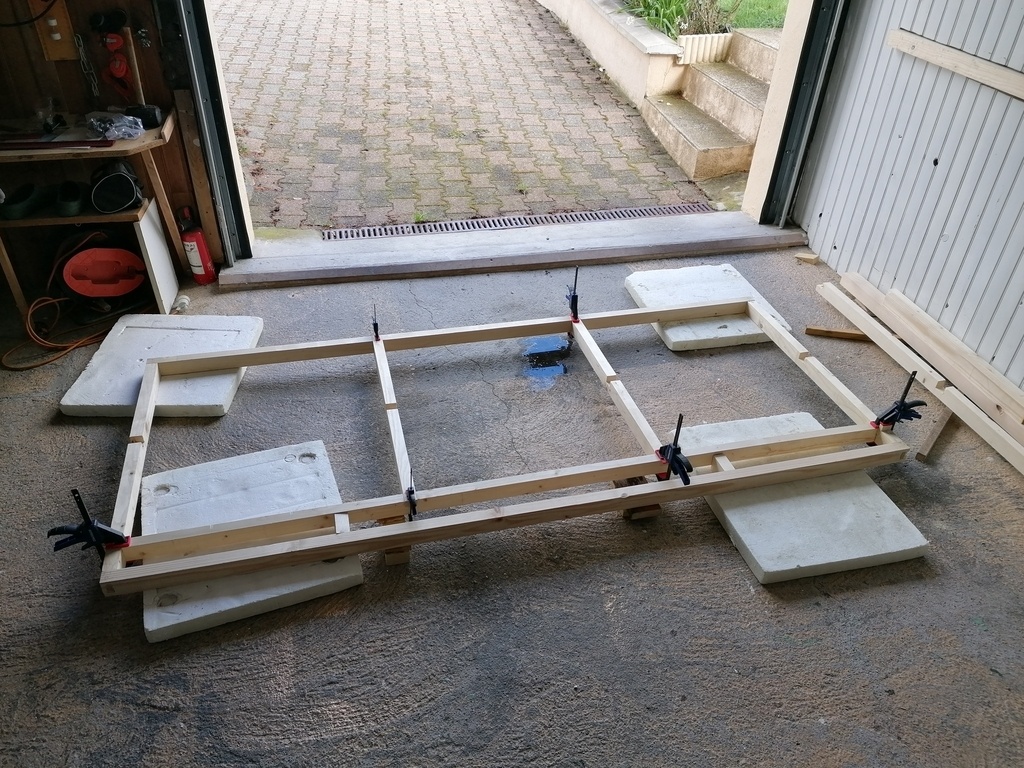

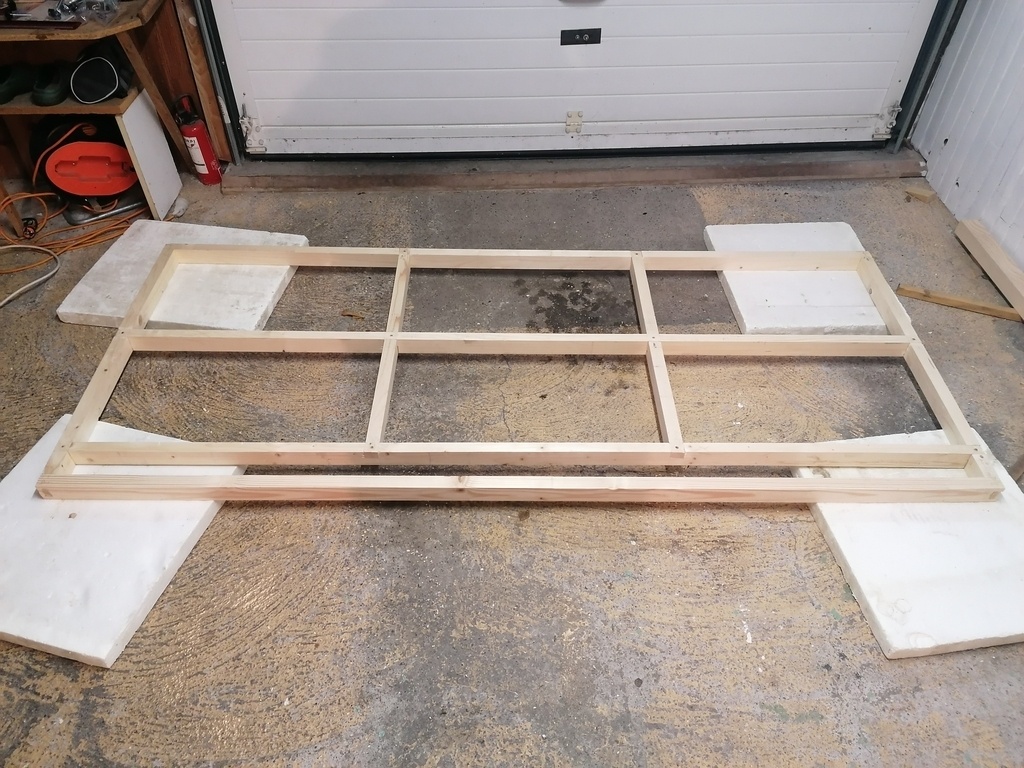

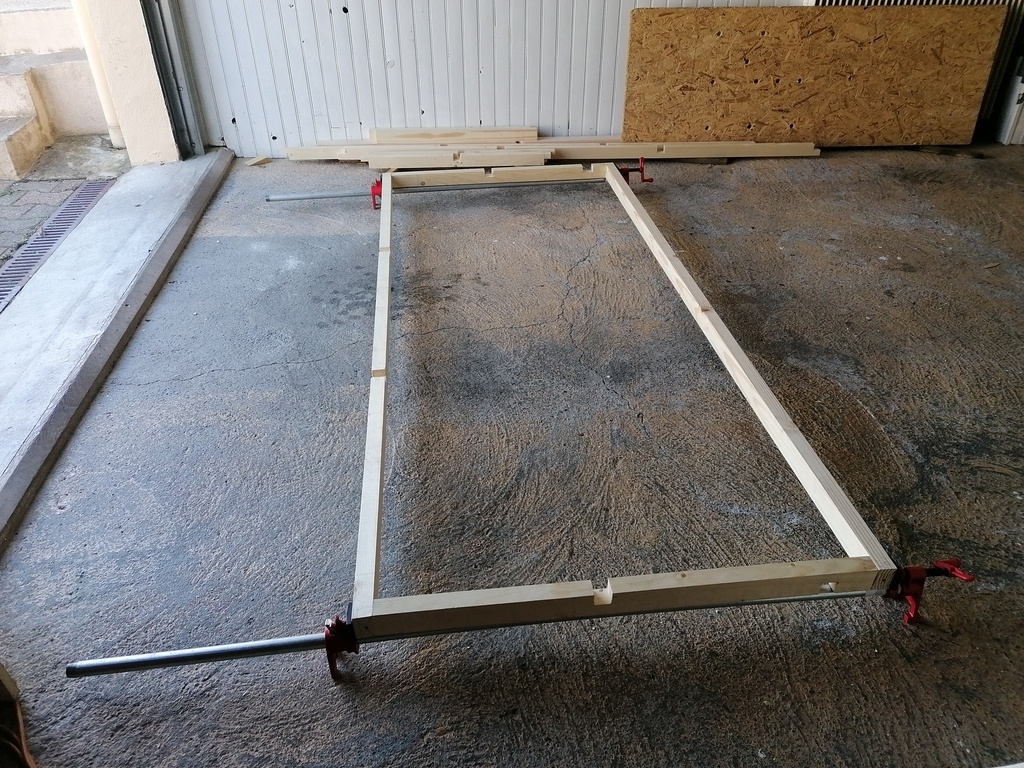

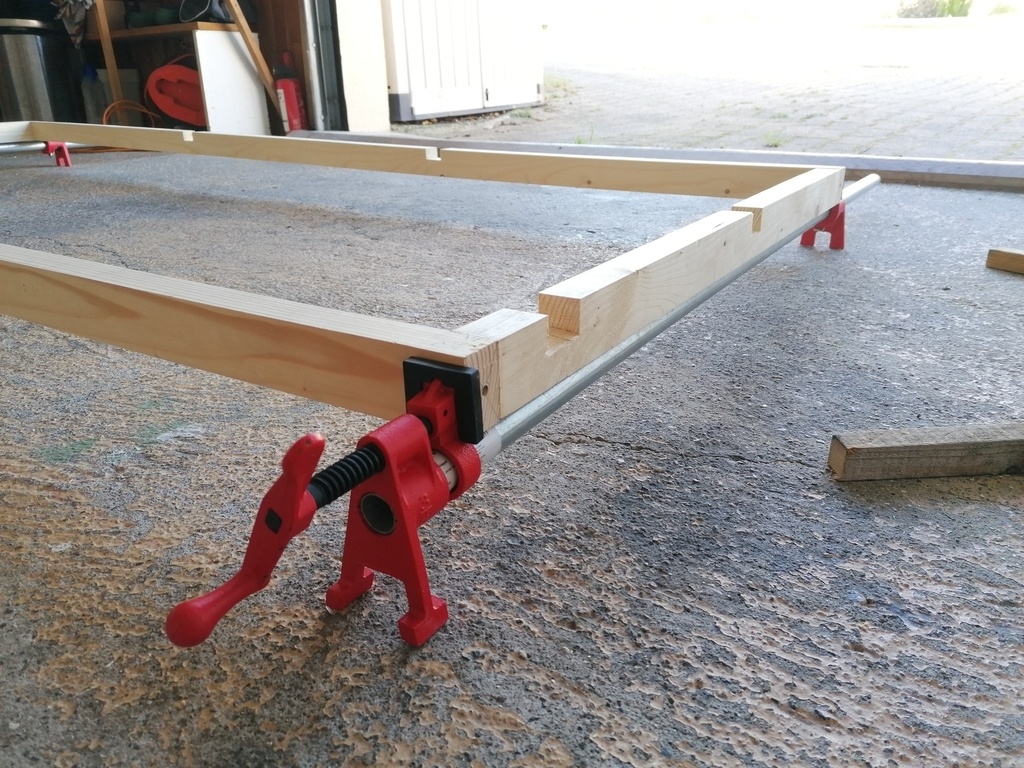

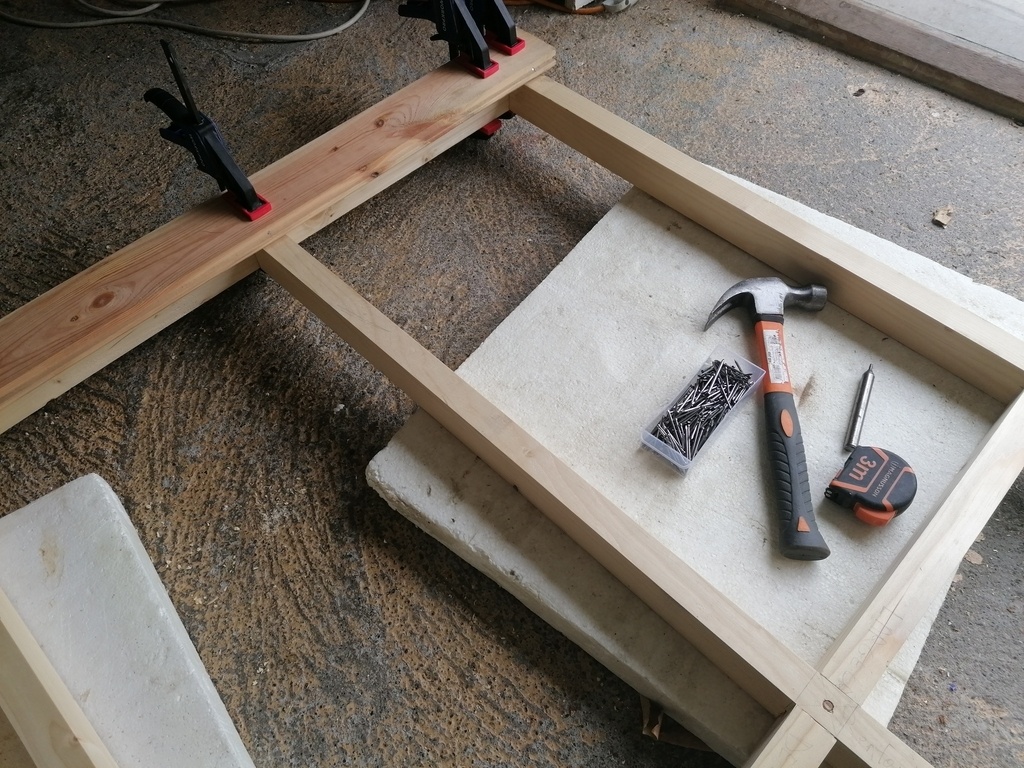

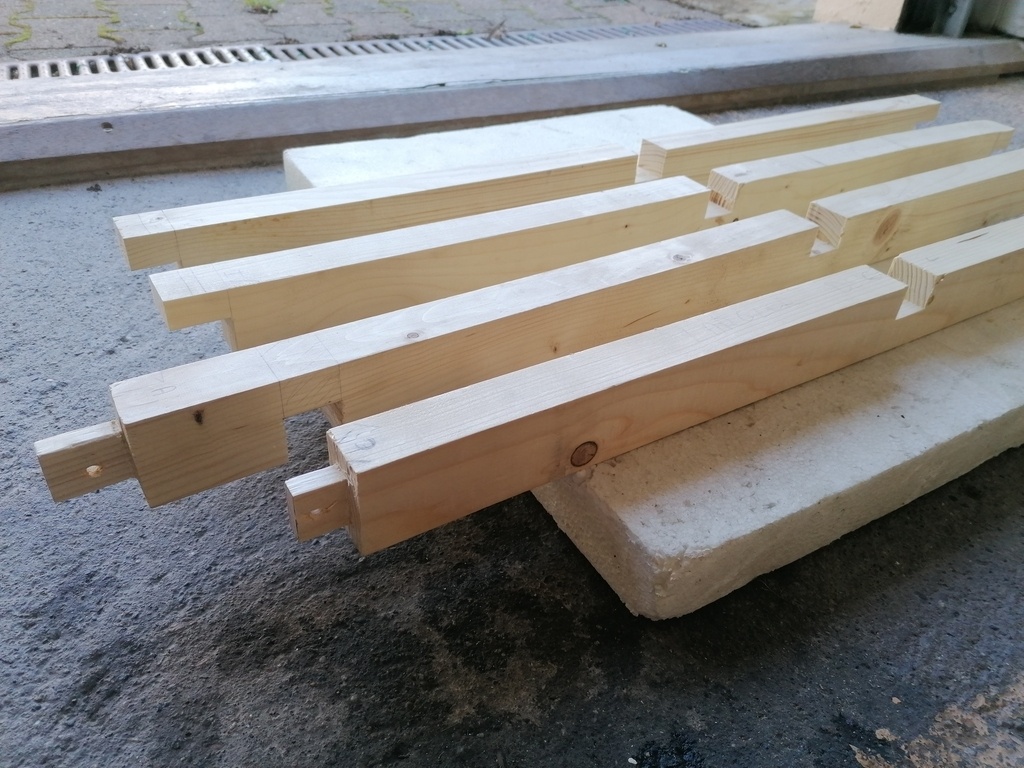

Assemblage du cadre & les erreurs qui vont avec

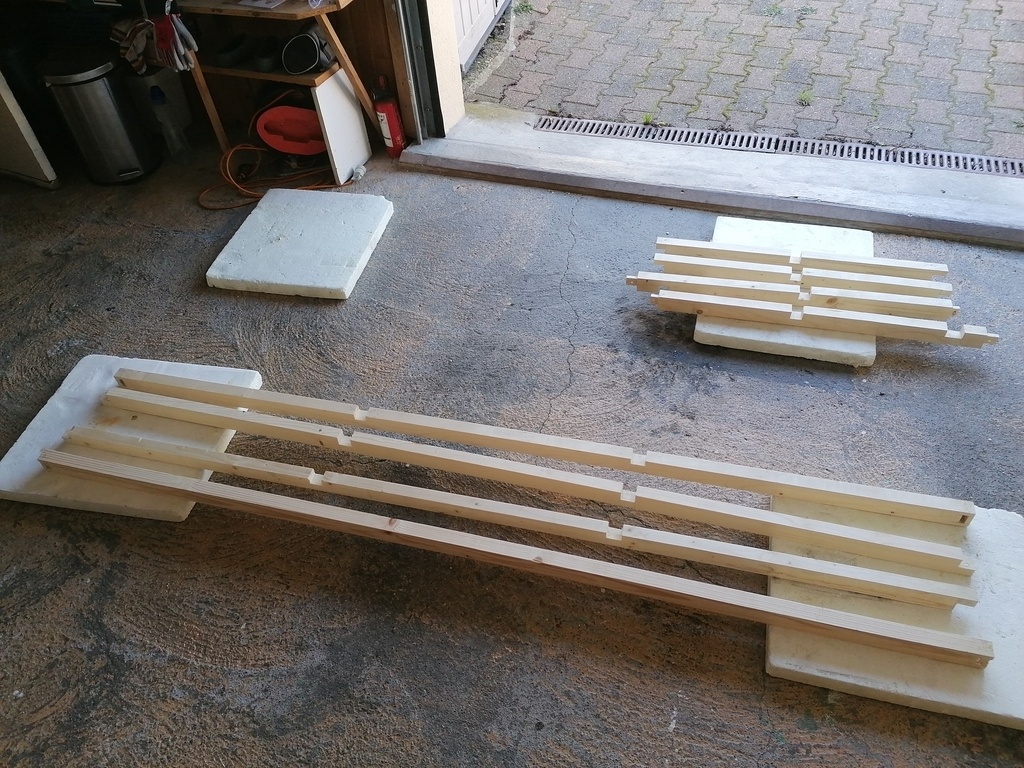

( Pour info, tout le cadre est fait a partir de lambourde en Pin (1/2 chevron) acheté chez un revendeur local (Gedibois pour ceux qui sont de Clermont-Ferrand
) que j'ai degauchi et raboté )

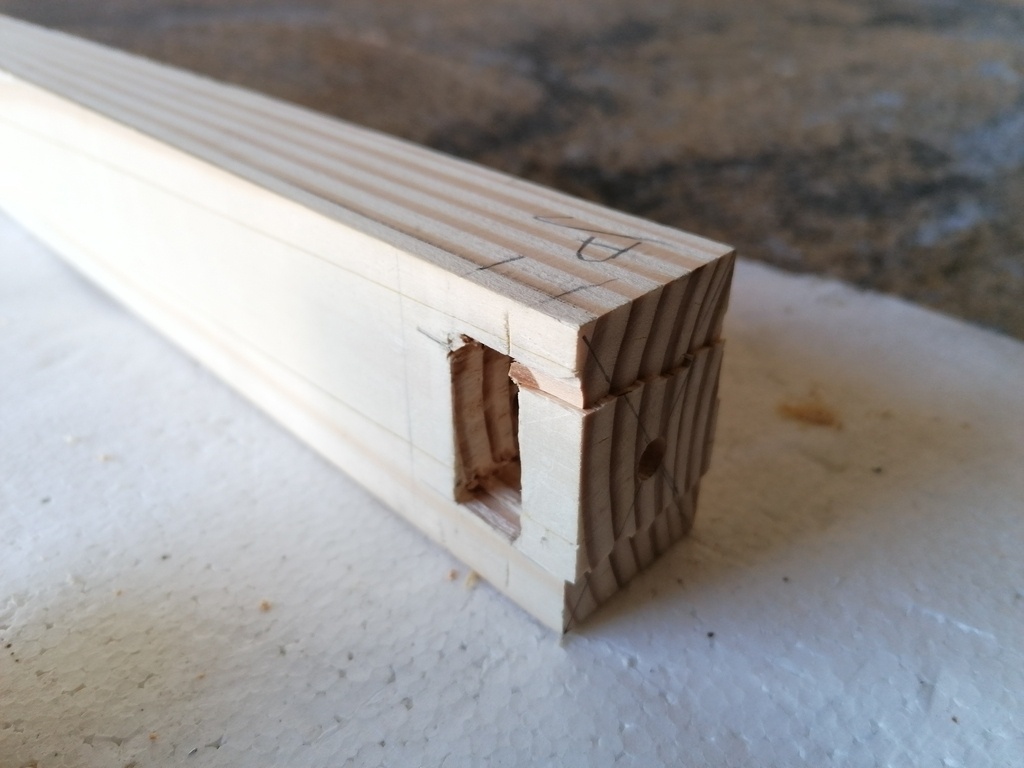

– En faisant une mortaise traversente (c’est surement pas le bon terme), au moment ou je suis ressorti de l’autre cote le bois a eclate + il a meme carrement fendu lorsque j’ai ecarri les angles en utilisant le maillet…
==> mettre une morceau de bois martyr, ou tracer au tranchet ou trusquin pour casser les fibres du bois, pour eviter qu’elles eclatent lorsqu’on ressort de l’autre cote
==> ne pas utiliser le maillet quand il reste “aussi peu de matiere”
Du coup comme ca rendait super moche ce tenon mortaise traversant, j’ai decide de faire tous les autres non traversant.

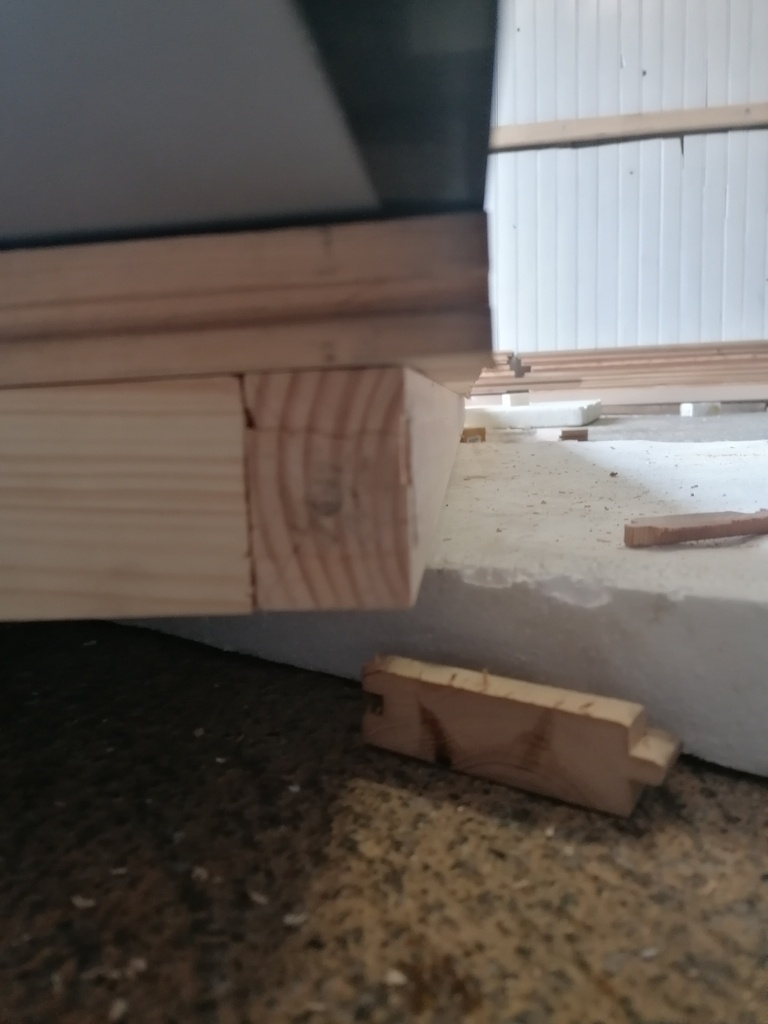

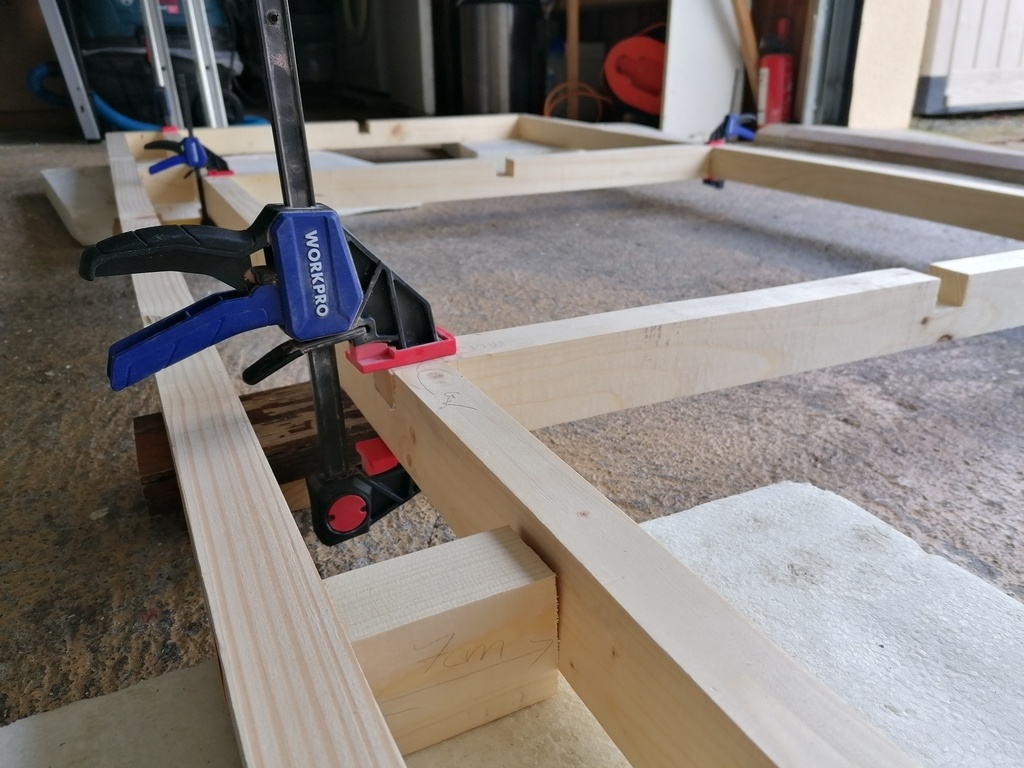

– Une fois que c’etait tout fait, je me suis attaque a la lambourde de renfort, sans verifier chaque cote de mon cadre… grosse erreur…
Parce qu’en ayant fait a 1 seul endroit, une mortaise traversante, bha j’avais pas la meme cote pour la largeur de mon cadre ( pour moi ca me semblait logique que ca ferait la meme longueur, bha en fait non )… Du coup j’ai fait mes decoupes a mi-bois sur mon cadre et APRES seulement j’ai eu l’idee de verifier les cotes de mon cadre, mais le mal etait deja fait..
J’ai fini par comprendre d’ou venait le pb, et j’ai fait une autre mortaise traversante (tjr aussi moche) pour avoir la meme valeur sur mes 2 largeurs de cadre.

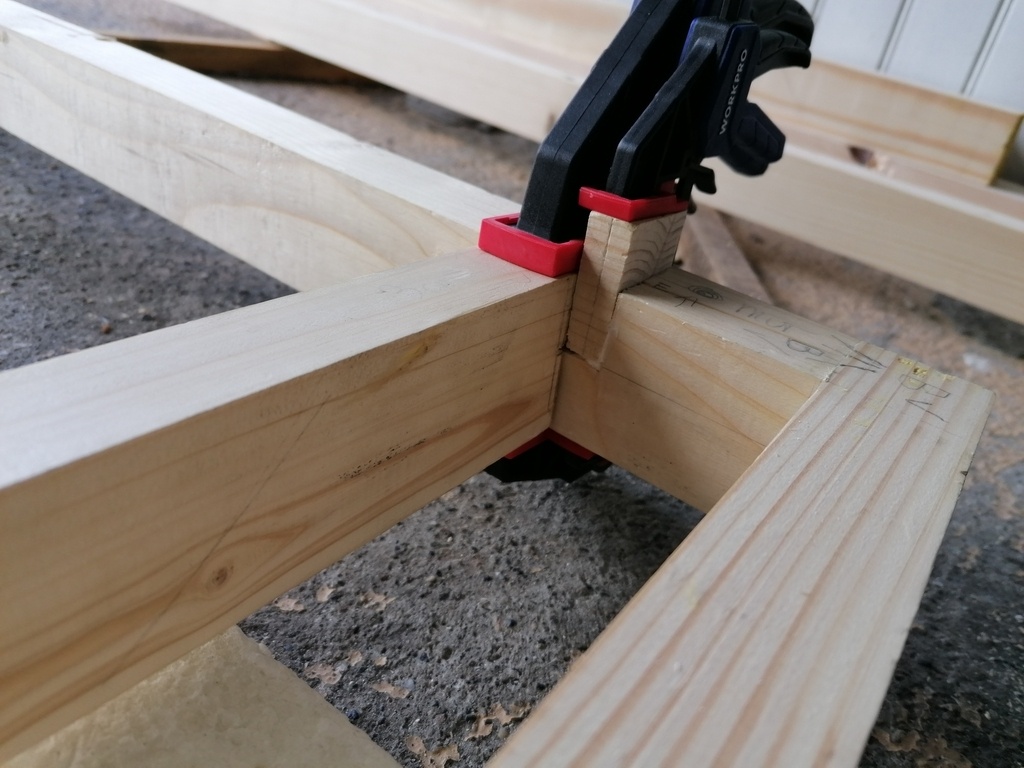

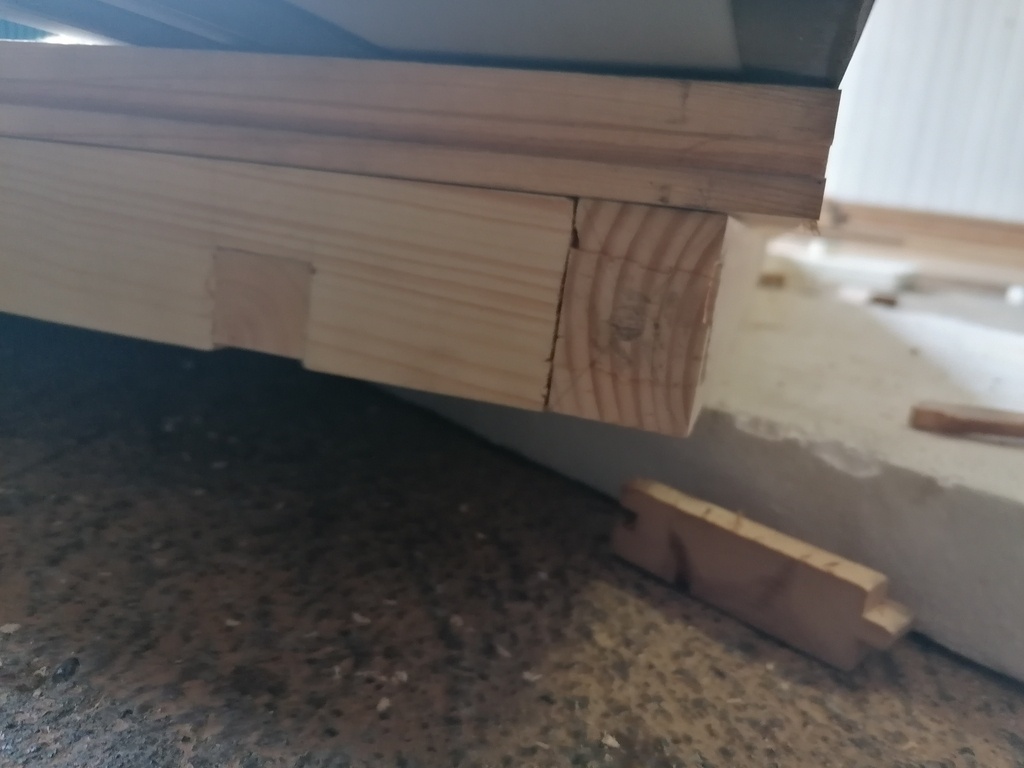

Puis j’ai du decaller mon mi-bois et faire une petite cale pour boucher le trou, car le mi-bois etait maintenant trop large, a cause de mon erreur precedente
==> tjr verifier ses cotes de partout AVANT de passer a l’etape d’apres

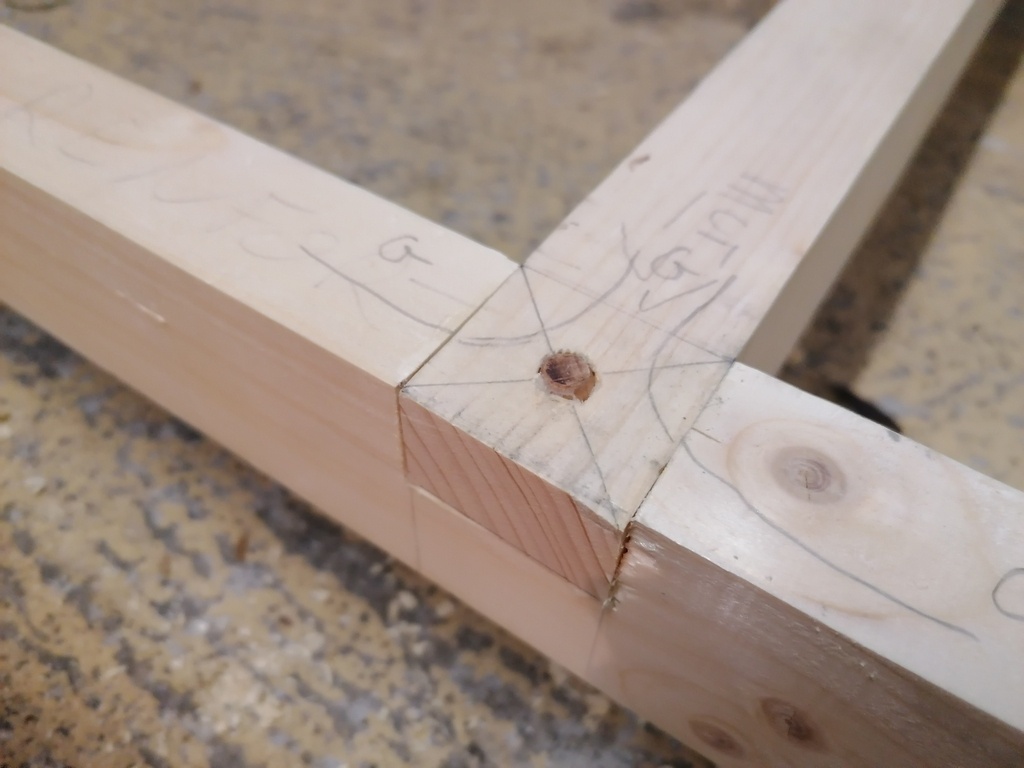

Puis j’ai pre-perce mes tenon-mortaises avant de tout coller, puis j’ai perce au bon diametre pour cheville ca, comme ca ca ne bougera plus, malgre le fait que le bois ait fendu sur les cotes de mes mortaises traversantes.
Decoupe des lames de parquet & les erreurs qui vont avec

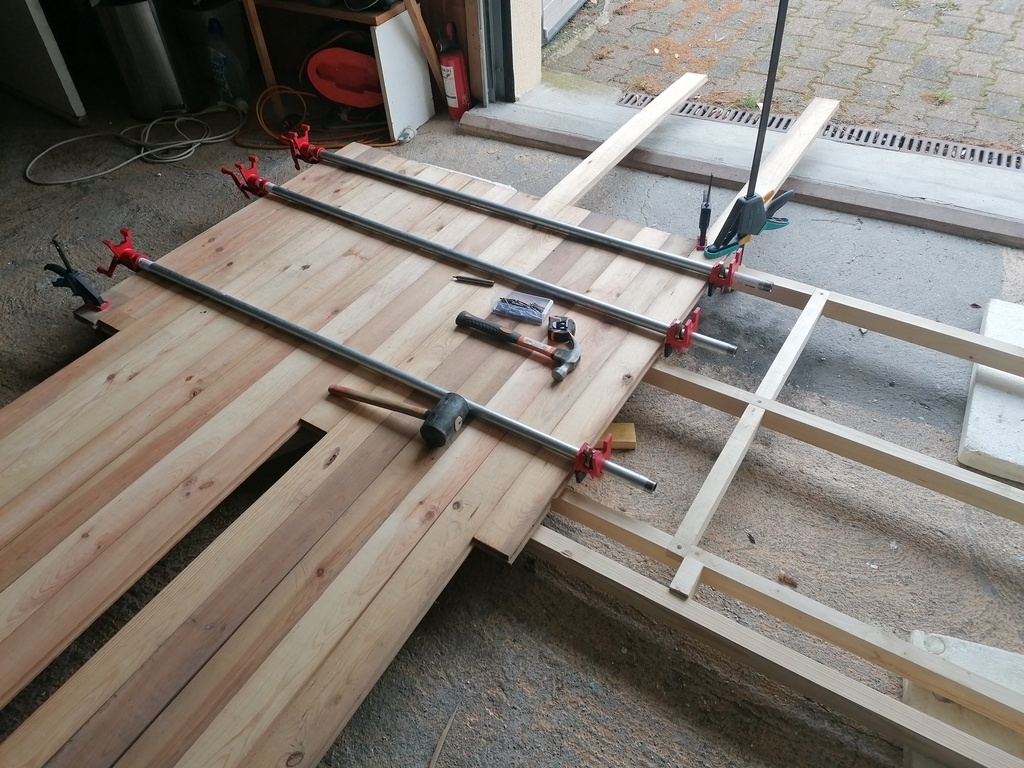

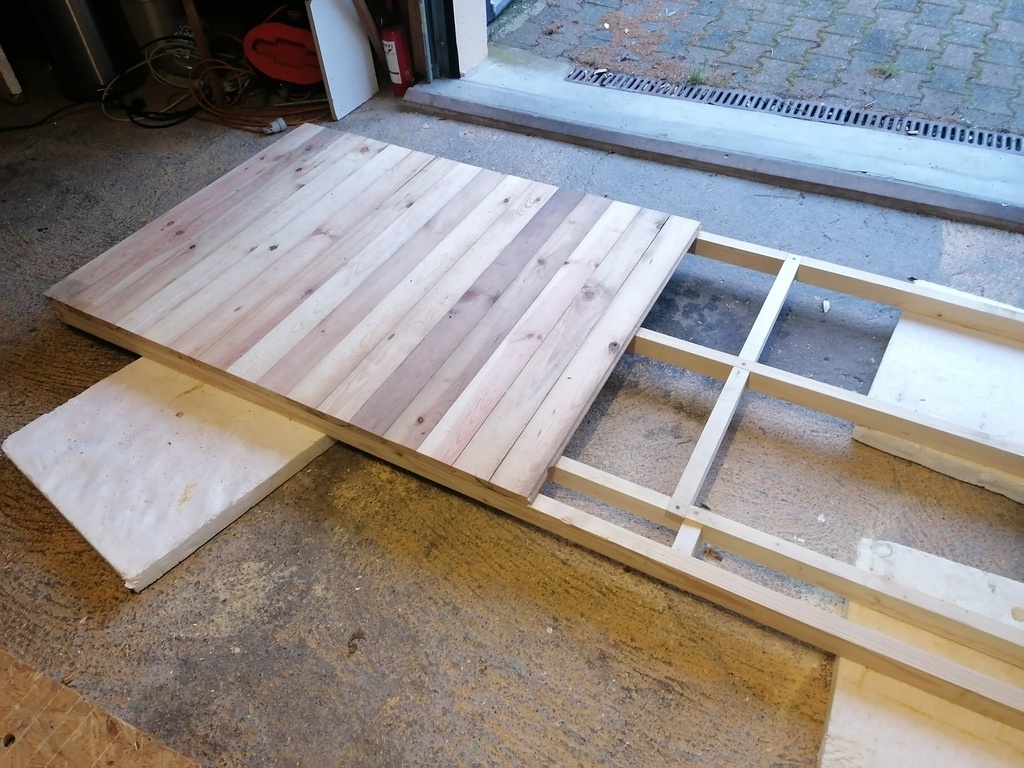

J’ai ajoute les lames de parquet, que je devais recouper pour recuperer l’exedent pour continuer et finir.

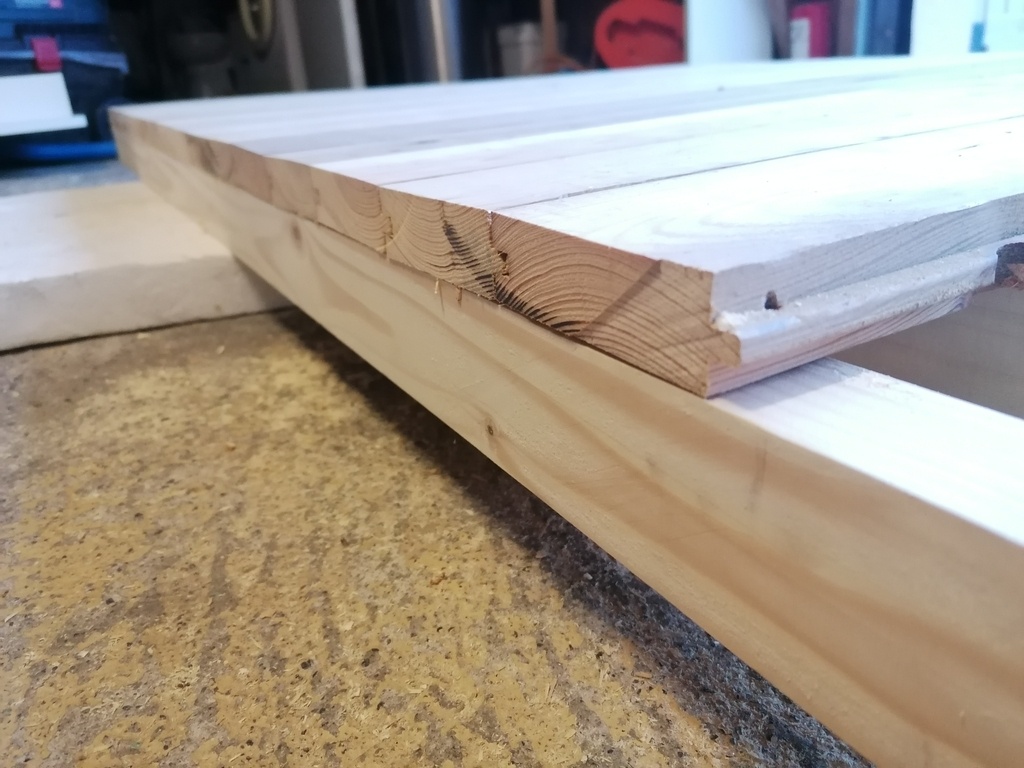

Je me suis rendu compte, trop tard comme toujours, que j'avais mal cloué une lame, ou elle n'etait pas parfaitement plaquée sur la chassis, par consequent, ca a créer une bosse, que je devrais rattraper plus tard...

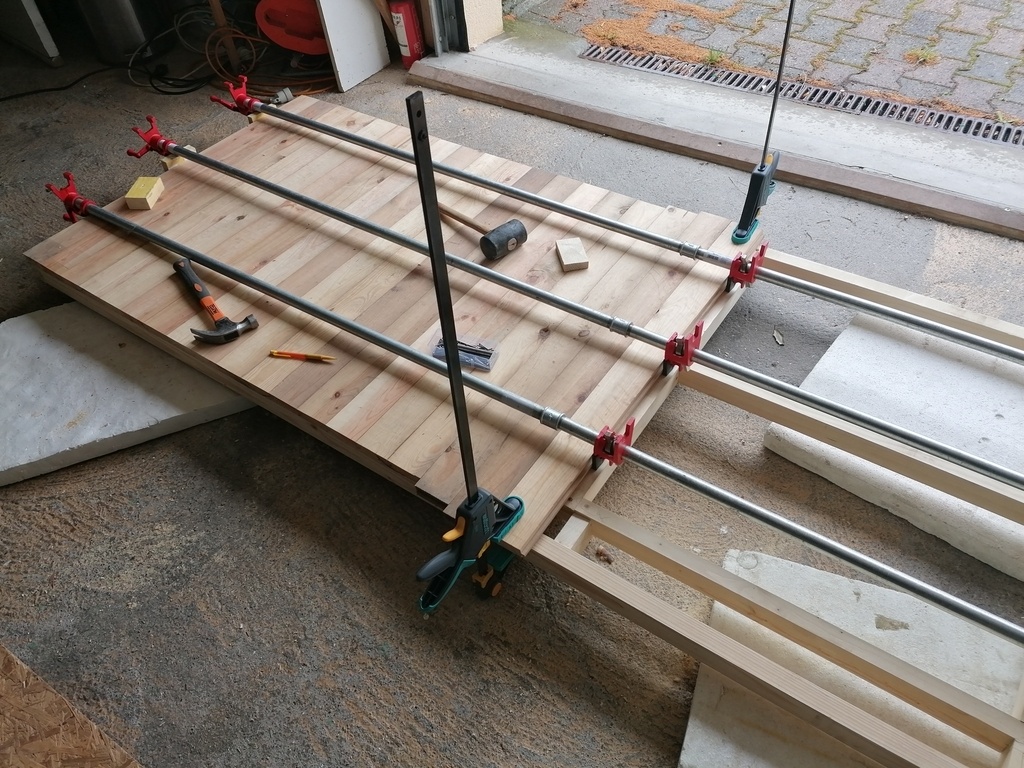

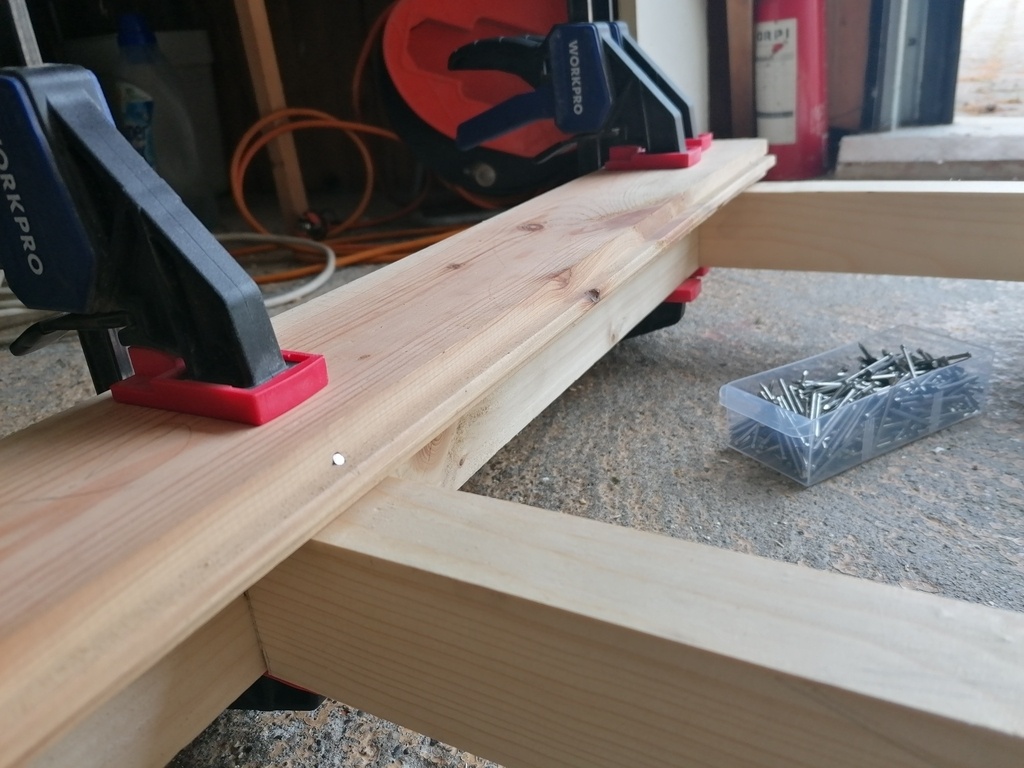

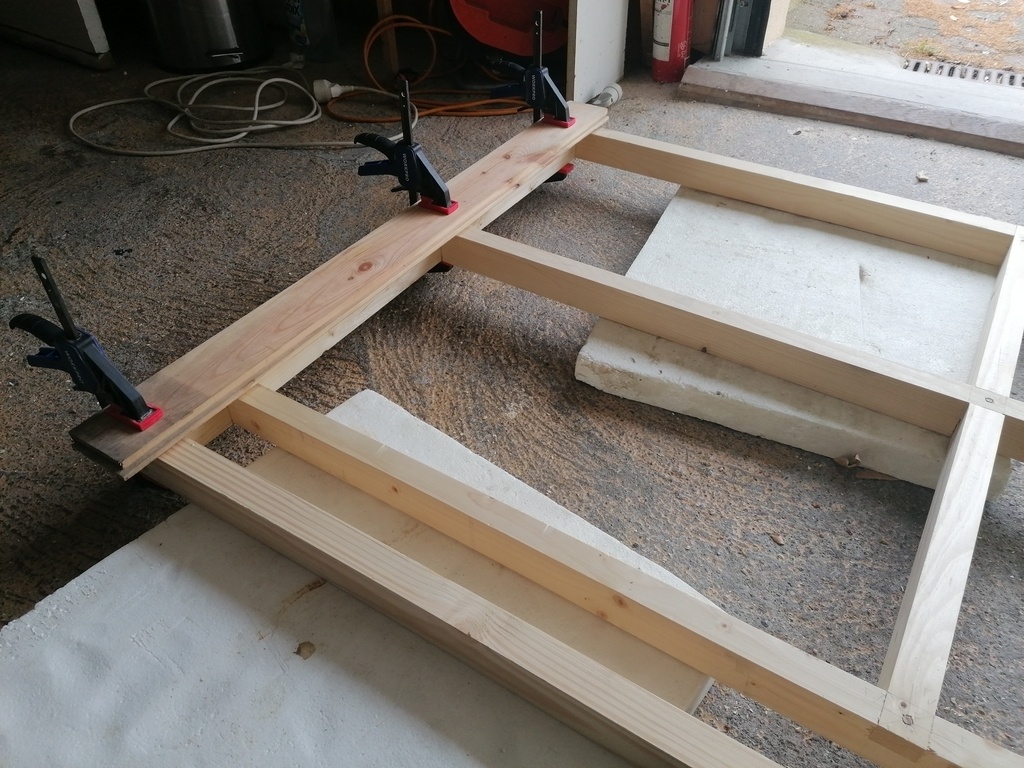

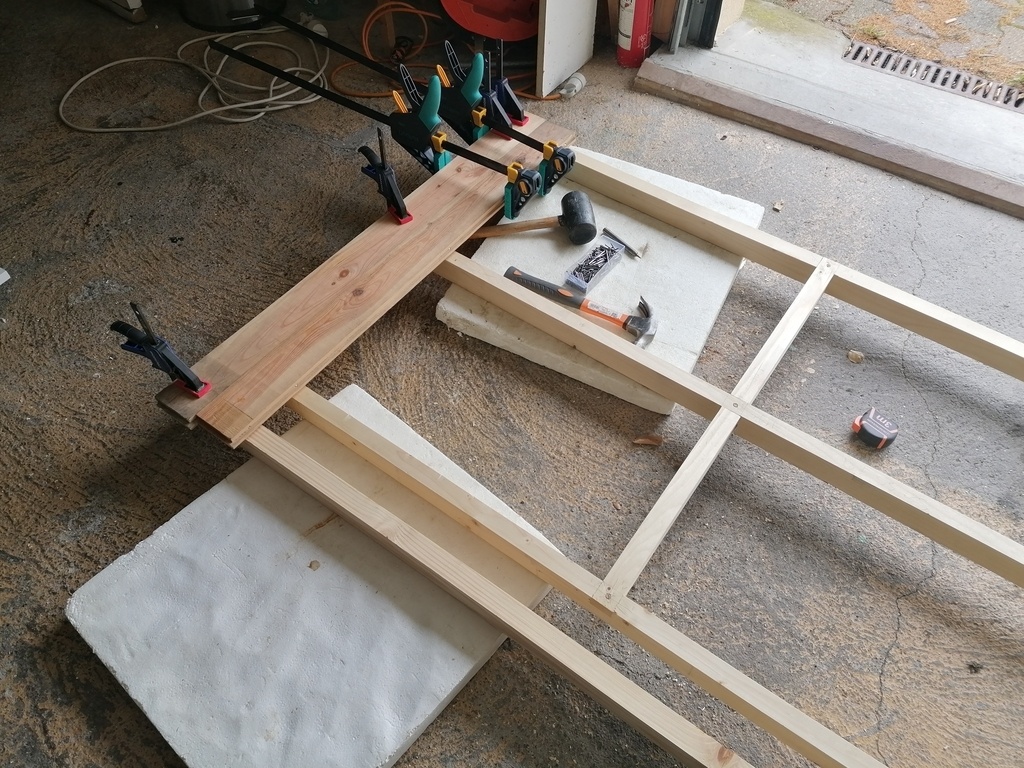

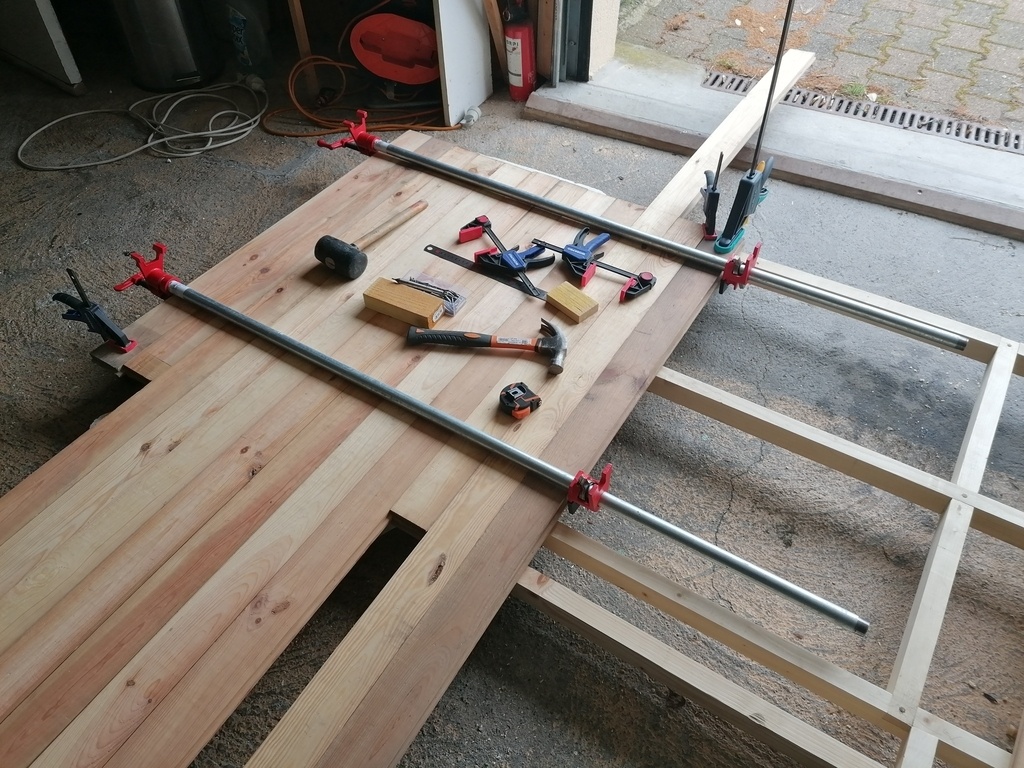

==> mettre des serres-joints a la vertical, pour bien maintenant la planche, plaquée sur le chassis donc, le temps de clouer

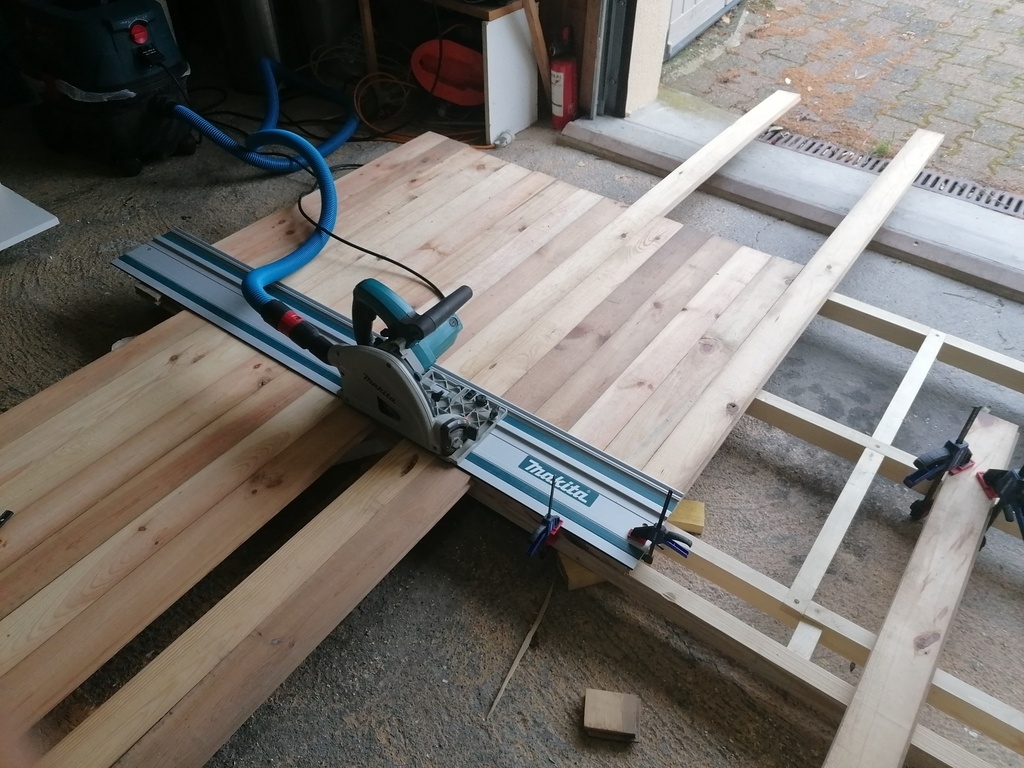

Lors de la decoupe, j’ai eu bcp de chance, car j’ai encore fait une boulette…
J’ai reporte la cote qui correspondait normalement, a quel point la planche depasse du bord du chassis, pour pouvoir placer mon rail sur le dessus ( la lame n’etant pas assez grande pour retourner le plateau+chassis et couper en me basant sur le chassis), j’ai donc du couper “a l’aveugle”…
Forcement dans le report il y a eu un probleme, et heureusement, au lieu que la coupe rentre DANS le chassis, elle s’en ait eloignee…
Donc la coupte n’etait pas parallele a mon chassis, mais heureusement elle s’eloigne du chassis, sinon ca aurait ete catastrophique…

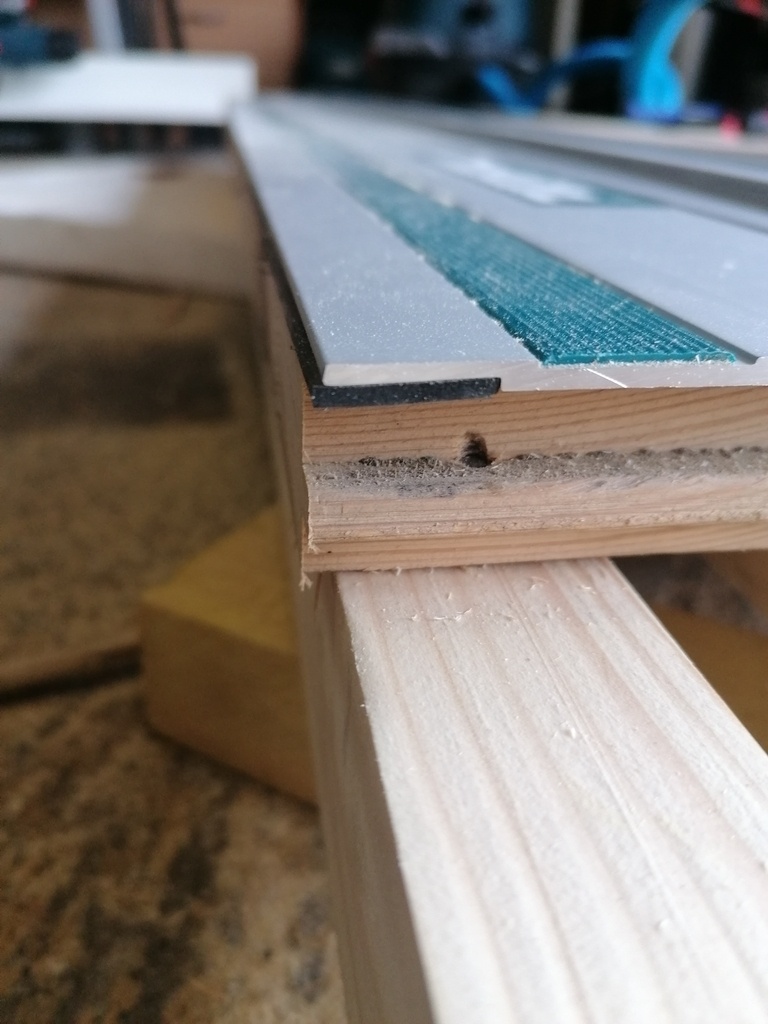

==> pour etre sur d’avoir le bon referenciel de depart et d’arriver pour placer le rail, j’ai fait des entailles grace a la scie japonaise, et la c’etait bon !

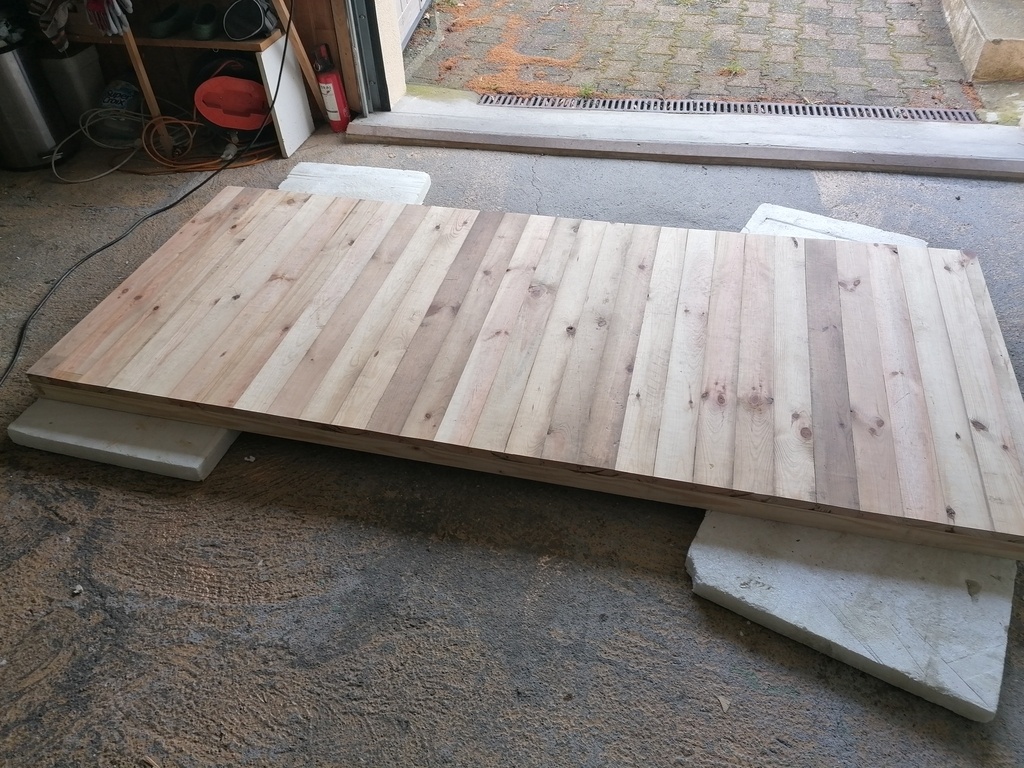

Une fois les chutes recuperées, j'ai donc pu continuer et finir de constituer mon plan de travail.
Une fois que tout est fini, et pas trop mal decoupe de partout, je place l’etabli sur sa tranche pour le stocker et pouvoir laisser la voiture rentrer dans le garage a nouveau.
Pas une grosse boulette, mais une suggestion d'amelioration je dirais...
== > Au lieu de chercher a couper a ras directement a la scie plongeante le plateau, il aurait mieux valu laisser 5-10mm de marge/sur-cote, pour ensuite faire le tour a la defonceuse avec une fraise a copier, pour avoir mon plateau parfaitement a ras du chassis tout le tour.
Car la avec la scie, j'ai des endroits ou c'est pas parfaitement a ras. C'est pas dramatique c'est un etabli, mais a retenir pour le prochain projet :)
Stockage et Vrillage du plateau

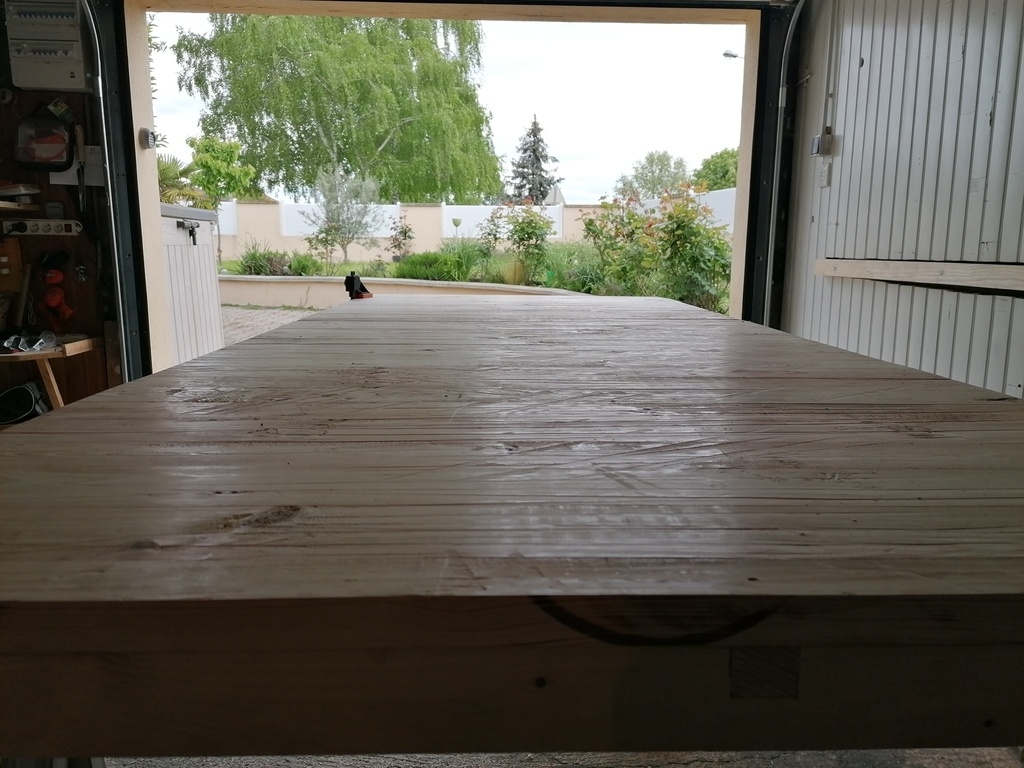

Et la nouvelle decouverte, je mets l’ensemble sur mes tretaux pour pouvoir m’appreter a y raboter, et la je me rends compte qu’il a vrille… Lorsque j’appuie sur un coin, le coin oppose se releve et vice versa. J’ai donc 2 coins qui restent pas a leur place
Quand j’ai fini d’ajouter les lames de parquet, j’ai rien remarque de particulier.
Je suppose que c’est en le stockant sur la tranche, qu’il s’est vrille…

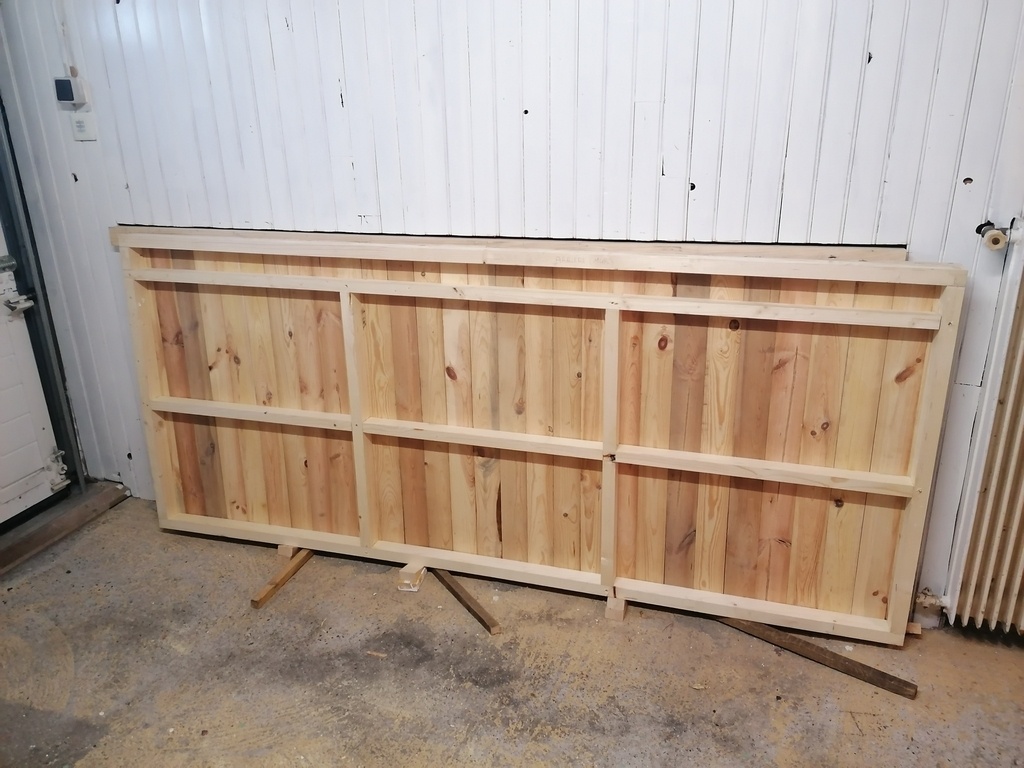

Je remets la photo qui illustre comment il avait ete stocké.
Voila ce que j'ai fait pour reduire la vrille, qui etait initiallement de 3.5cm sur 225cm.
J’ai mis du leste sur les tretaux + le serrer via 2 gros serres joints pour bien le maintenir plaqué sur le tretaux sinon il y a tjr un coin qui se leve.
J’ai mis 20-25kg de leste par coin.
En 24h sur les 3.5cm de vrille, j’ai reussi a recuperer 1.5cm via le leste.
Je me suis renseigné, et suis tombe sur la methode du “papier essuie tout humide”. Donc j’en ai mis partout sur tout le plateau, et j’ai serré et lesté a nouveau en esperant rattraper les 2cm de vrille restant. J'ai fait ca 2-3j d'affilé, la technique du papier humide.
Enfin, en gardant le plateau bien a plat et lesté pendant 2 semaines, j'ai reussi a redescendre a 3-4mm de vrille.

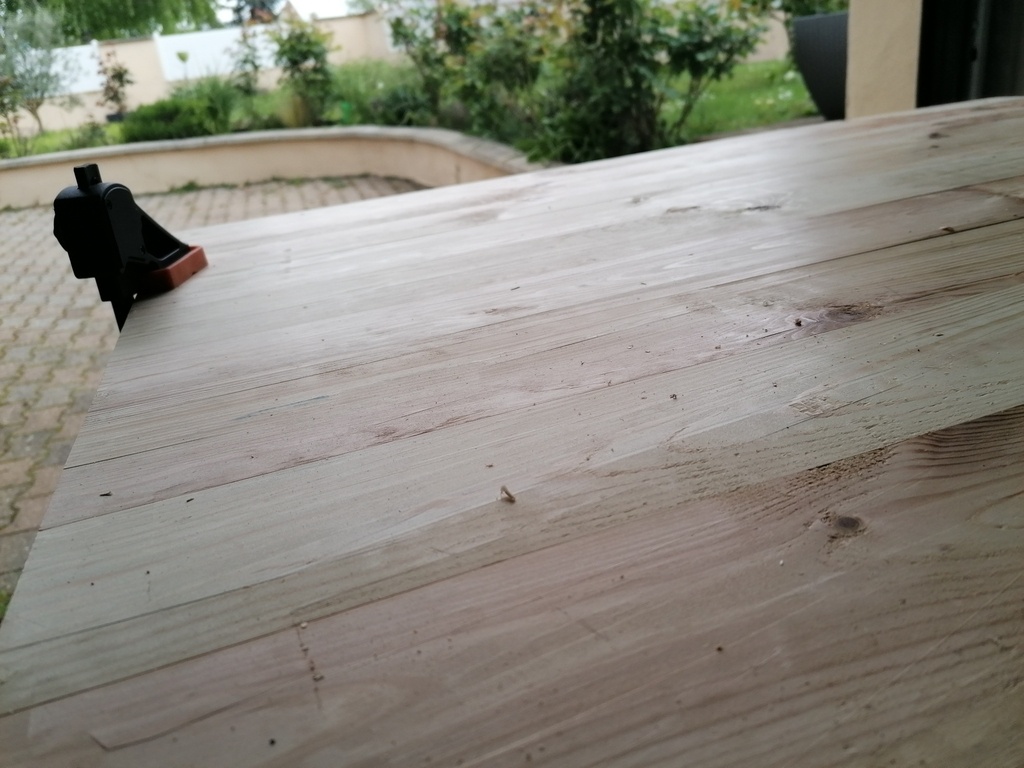

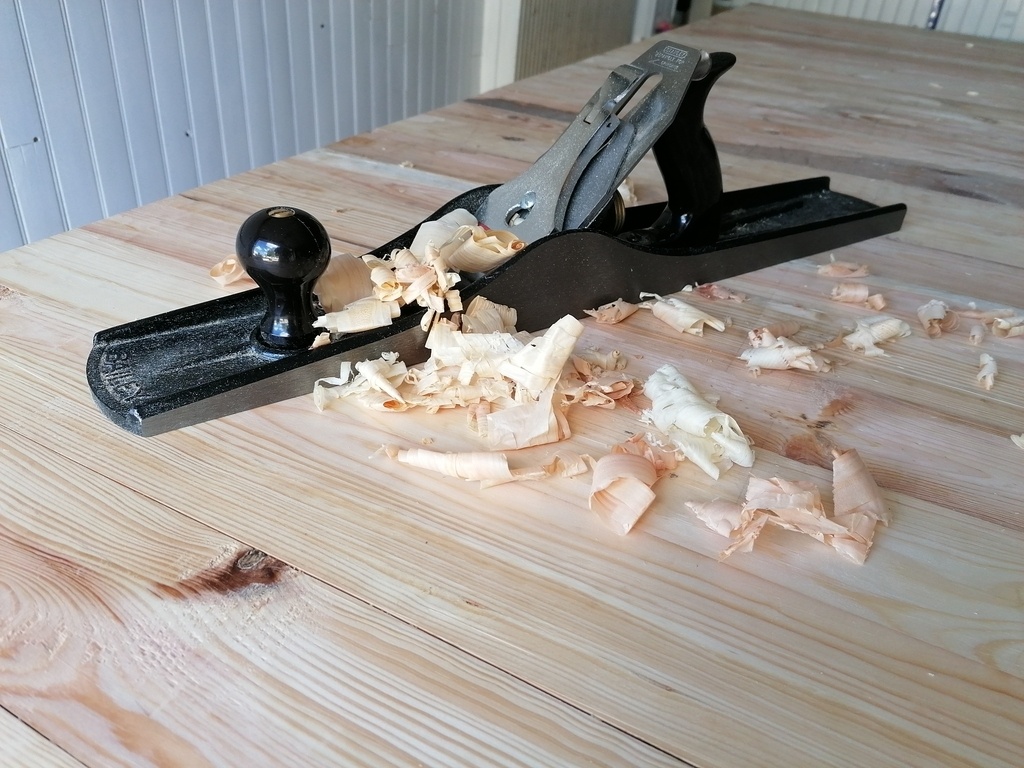

Raboter le plateau + Poncage & les erreurs qui vont avec
Ensuite, j’ai raboté le plateau pour corriger les differentes zones ou la planéité n’etait pas bonne (j’ai fait ca juste avant de le fixer au mur).
Pour rappel : j’avais mal fixé une lame de parquet au debut, ce qui a fait qu’au lieu d’etre mise bien a plat, elle se releve, et créée ainsi une bosse sur le plateau…
C’est pour ca que pendant mon assemblage de lame, j’ai fini par rajouter des serres-joints a la verticale, pour bien maintenir plaquer la lame, contre le support, le temps d’etre clouée.
Ainsi j’ai pu eviter de reproduire cette erreur sur le reste de “l’assemblage du plateau”.
Il m’a fallu un moment pour reussir a trouver le bon reglage avec le rabot, entre avoir suffisament d’attaque, mais pas trop, et avoir un jour suffisant pour ne pas que le rabot s’obstrue a chaque fois…

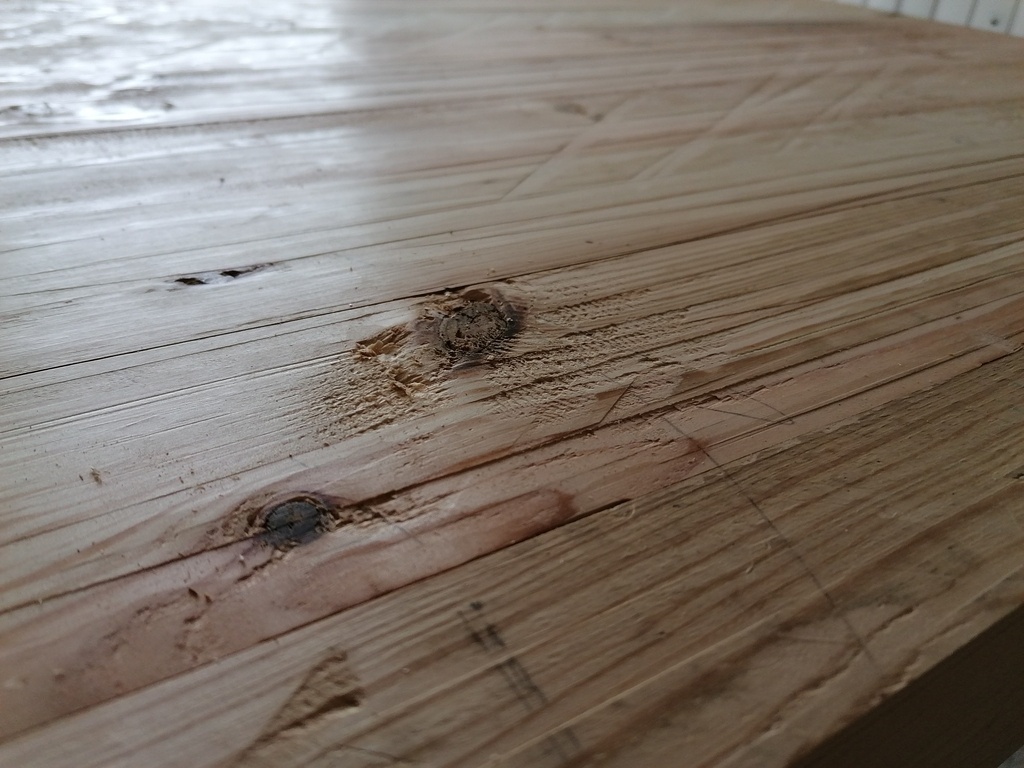

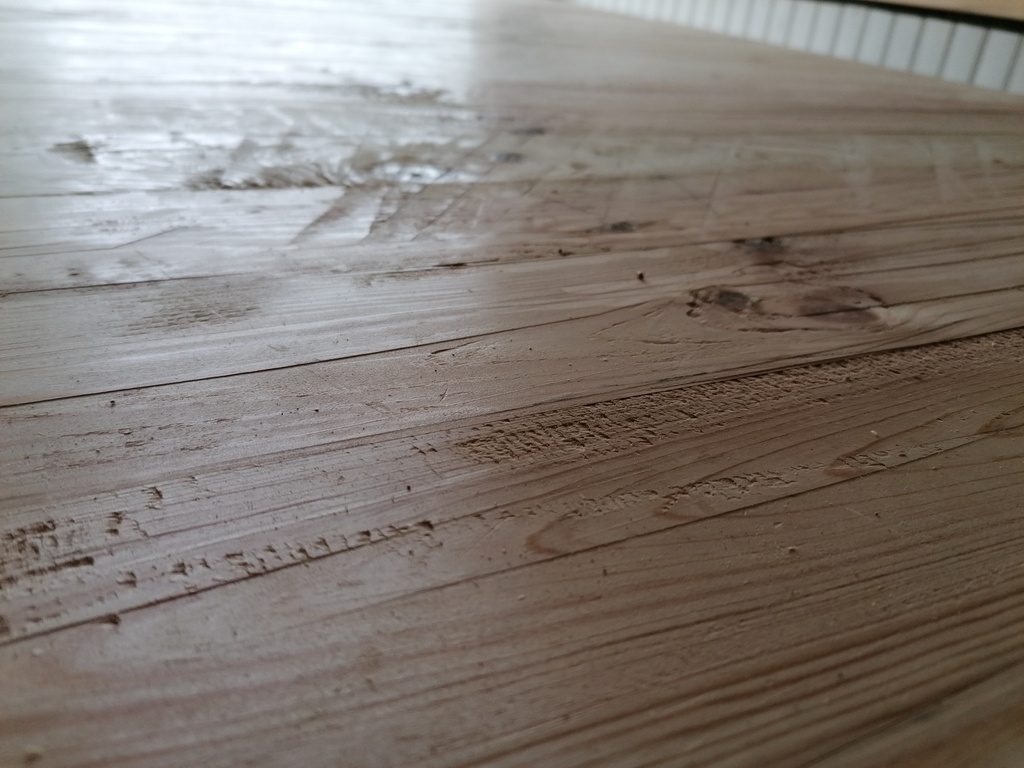

Ce qui fait, qu’au debut j’ai enleve beaucoup matiere… (comme on peut le voir sur les photos)
Apres avoir trouvé le bon reglage, c’etait un regale de raboter cela ! Bien que ca soit physique, car j’avais une belle surface a raboter et des zones ou il y avait bcp de milimetres a rattraper comme expliquer juste au dessus…

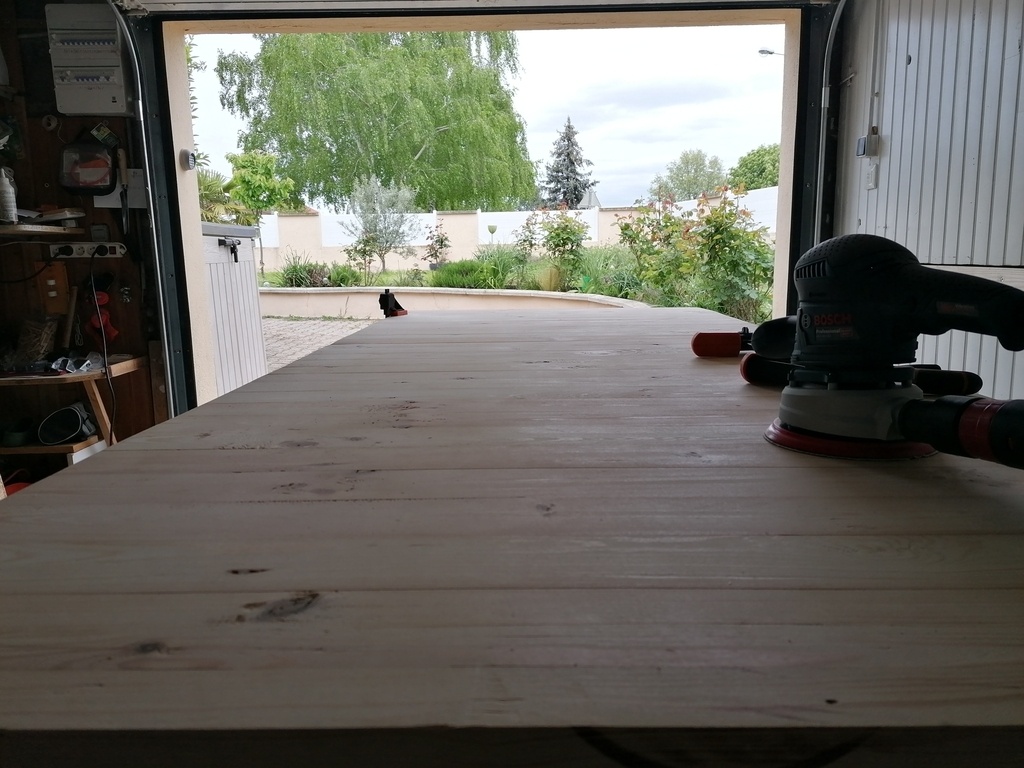

J’ai passé un coup de ponceuse excentrique sur toute la surface, jusqu'a bien rattraper les trop gros coups de rabots du debut.
A noter que j’ai pu essayer la ponceuse bosch 40-150 GEX, recemment offerte pour mon anniv, sur ce projet. J’ai ete terriblement surpris de voir a quel point on ressent aucune vibration, c’est un regale !
Je n’ai pas de point de comparaison avec une autre excentrique, mais celle-ci me plait enornement au vu de cette experience.
Vernis, Tracage, & Trous MFT de 20mm

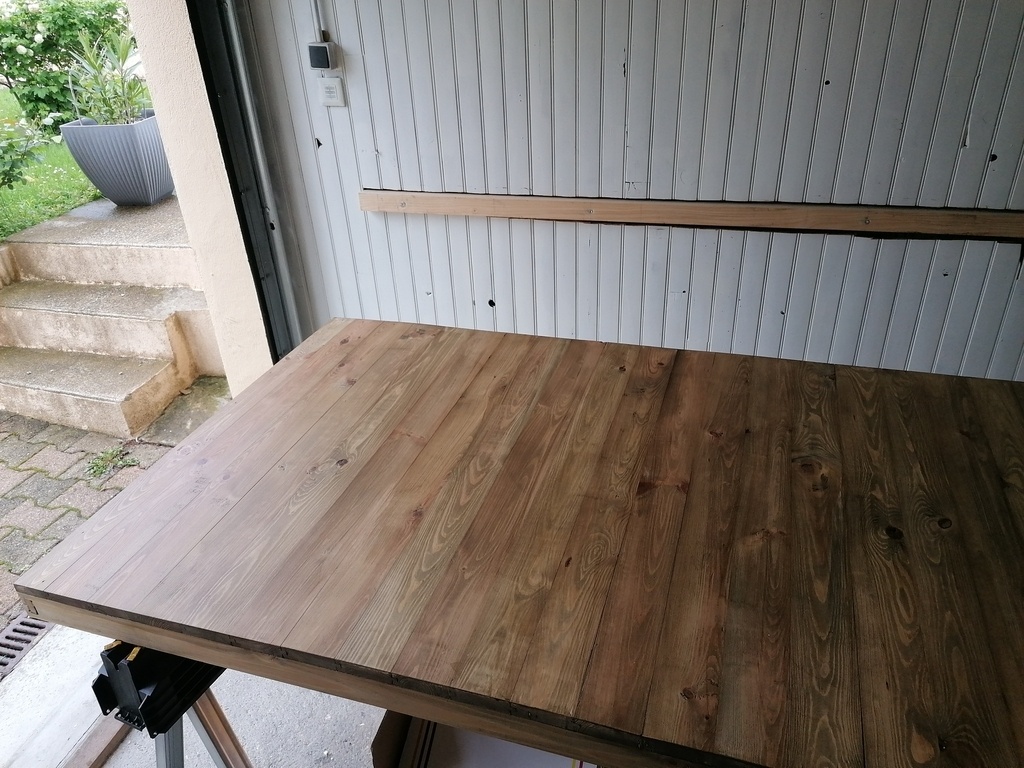

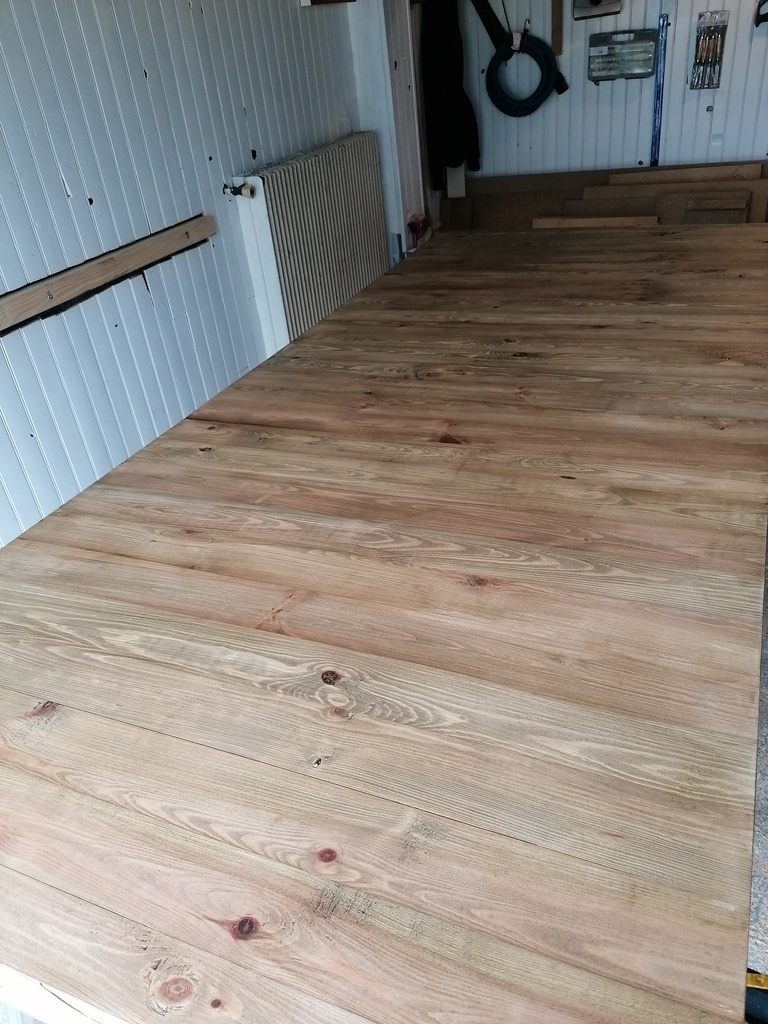

Puis j’ai appliqué un vernis pour proteger un peu le plan de travail, et lui donner un petit look, car c’etait en colori “chene moyen” de chez Evolux ( produit achete au brico depot du coin). Ca a assombri le resineux et ca lui a donné un peu de caractere je trouve.
J’ai ensuite reporté sur le plan de travail, les zones ou se trouvent les montants qui le supportent et le rigidifient, afin de ne pas percer dans ces zones-ci (tracés rouges).

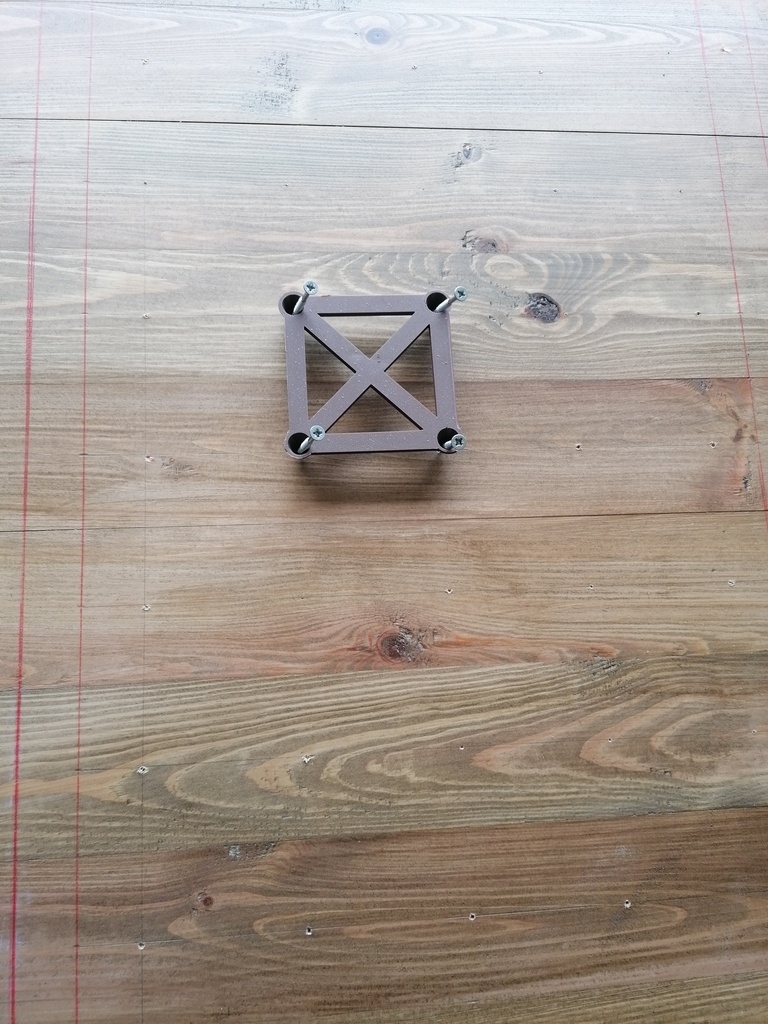

Je me suis fait un petit gabarit 3d custom inspiré de ce qu’on peut trouver sur internet, pour faire ses pré-trous a intervalle regulier. ( tous les 8cm dans mon cas, car les lames font 8cm de large )

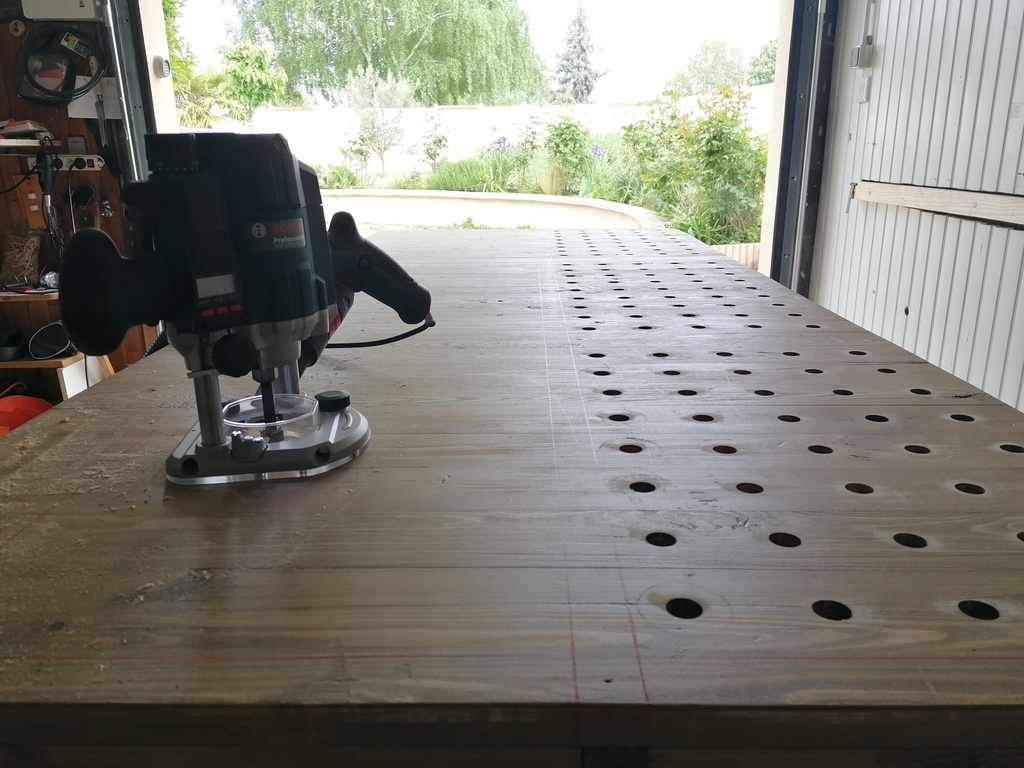

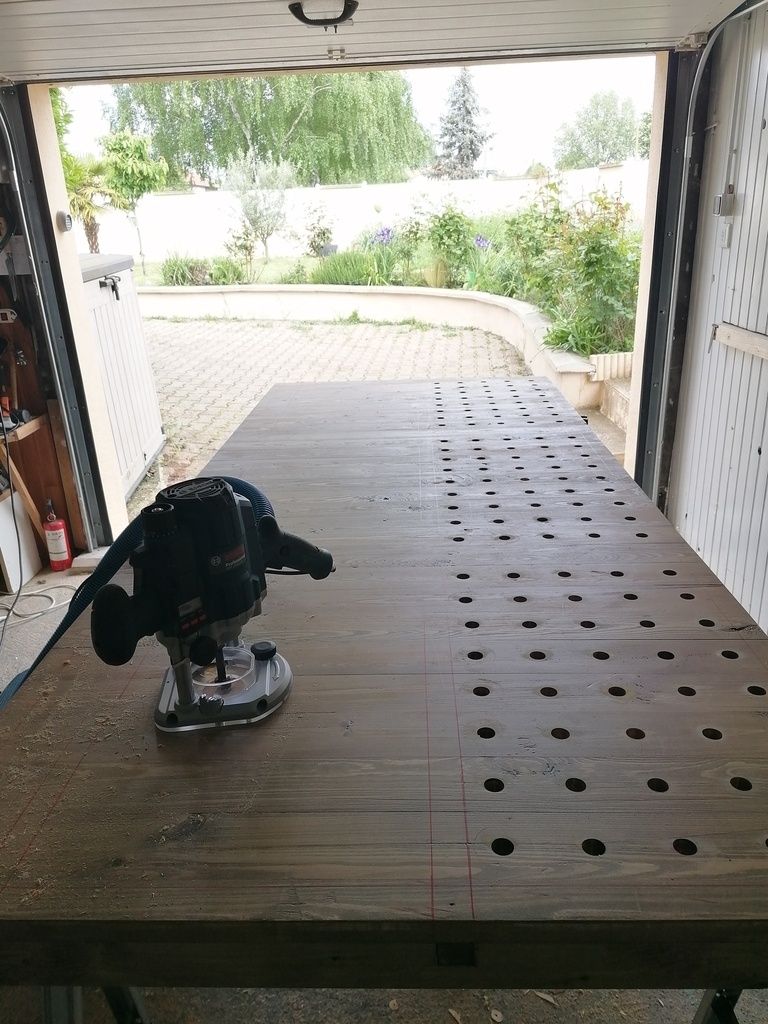

Et enfin, j’ai fait mes 273 trous, a la defonceuse avec une fraise forstner de 20mm, c’etait long mais j’ai fini par tout faire, avec cette fraise qui ne coupe plus rien a present que j’ai bien fumé…
Ajout des Pieds et des petits trucs de fin
Pour finir, j’ai ajouté des petits pieds reglables a vis pour pouvoir bien ajuster mon niveau, sachant que mon sol est assez irregulier par endroits
Pour info, mes pieds pivotent grace a une tige filetée qui traverse mes 2 renforts horizontaux.
J'ai juste mis 1 ecrou-insert sur l'avant, puis 2 ecrous derriere, pour que la tige filetée se visse dedans et soit serrée. (c'est en diametre 8mm si ca en interesse certain)

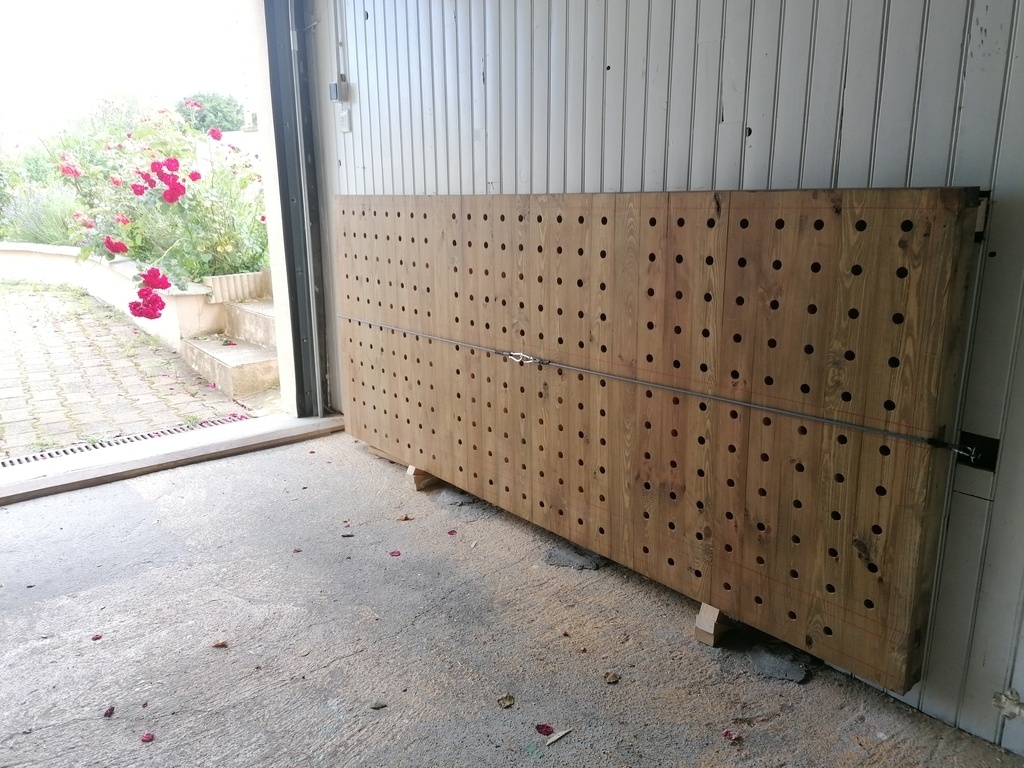

j’ai ajouté une petite securité, en mettant des crochets au mur et des tendeurs en guise de ceinture pour garder plaquer contre le mur l’etabli, si jamais les charnieres venaient a lacher, que l’etabli ne tombe pas par terre ou sur la voiture qui y est garée.
un petit systeme de glissiere en impression 3d, juste pour maintenir mes pieds plaqués au plateau quand je leve ou descends l’etabli, sinon, aussitot que je commence a lever l’etabli les pieds partent chacun de leur coté et c’est pas terrible, deja que le plateau est lourd…

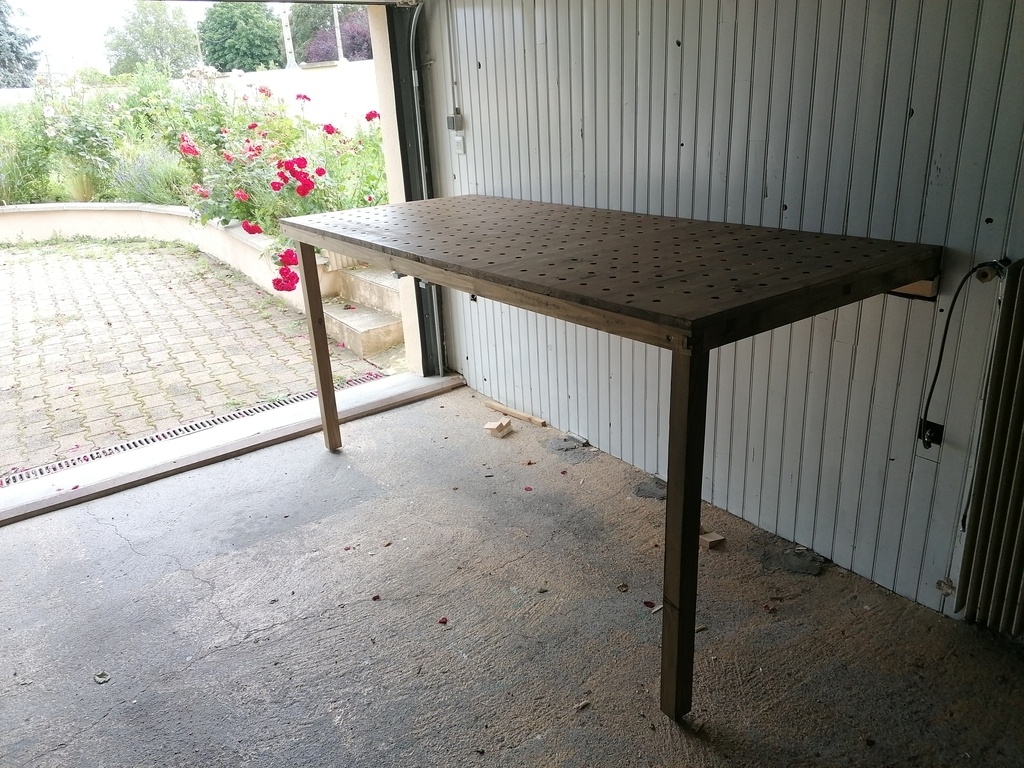

Voila qui conclut mon tout 1er projet et qui va me permettre d’avoir une belle surface de travail pour les nombreux projets a venir
Merci a celles et ceux qui auront tout lu jusqu'au bout, avec mes nombreuses boulettes, en esperant que ca puisse motiver d'autres debutants comme moi, a franchir le pas, se lancer dans un projet, faire des boulettes, trouver ou demander de l'aide pour avoir des solutions, et apprendre des boulettes des autres, pour s'eviter d'avoir a les faire soit meme ahaha
C'est bien pour cela, que je ne cache rien du tout, et qu'au contraire, j'appuie fortement sur toutes ces erreurs, pour que d'autres ne les fasse pas, en ayant lu ce projet ;)
Publications associées
Licence
Discussions
Intéressant, merci pour le partage !
Petite question : le perçage avec la fraise Forstner, évite-t-il que ça ne fasse des éclats en dessous du plateau ?
Non pas du tout ahaha
J'ai bien eu tout pleins d'éclats en dessous, que j'ai rapidement poncé, la ou la ponceuse pouvait passer.
Car dans certaines zones c'était pas possible à cause du châssis
Ça doit dépendre de la qualité et affûtage de la fraise. Je prend des Famag et la sortie est propre même sans martyr. Bon elles n'ont pas encore fait leur 280 trous non plus.
Neiru oui effectivement, j'ai oublié de préciser mais la fraise que j'ai prise c'est une bosch à 20€
Donc très certainement, pas la meilleure fraise de ce type que l'on puisse trouver
Je sais pas la qualité des Bosch mais c'est certainement mailleur que du parkside a 5€ les 4.
Le famag sont dans les 20€/u aussi
Une fraise forstner sur une defonceuse? Je ne pense pas que ce soit très safe.. la défonceuse doit tourner beaucoup plus vite que ce que spécifie ce type de fraise..
Zaza Hello, c'est vrai que la vitesse de rotation de la defonceuse, meme au plus faible regime, est bien + elevée que la vitesse recommandée pour la fraise...
A la base je comptais faire ca a la perceusse, mais par peur de pas bien percer d’aplomb, je suis parti sur la defonceuse, en voyant que c'etait une fraise de 8mm, et que ca pouvait se monter dessus
Ca a clairement du jouer, dans sa forte perte de durée de vie, de l'utiliser dans cette condition-ci
Félicitation, c’est en faisant qu’on apprend.

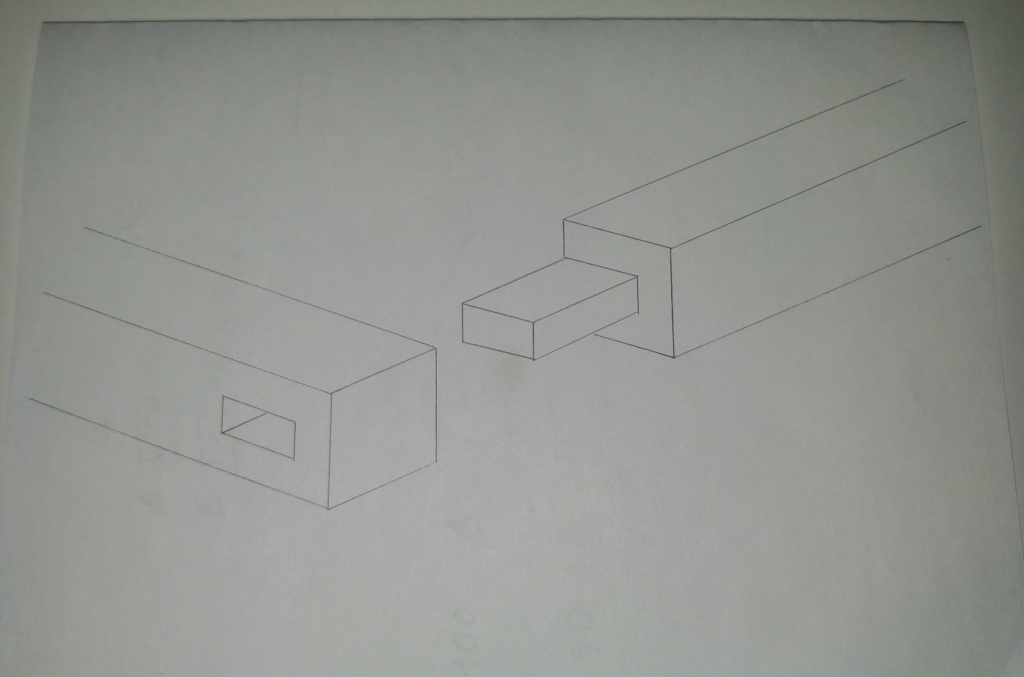

Pour les mortaises débouchantes, je les aurais faites dans l’autre sens, quelque chose comme ça : (photo)
Pour la creuser, laisser de la longueur en plus sur ta planche, creuse à moitié par les deux cotés, puis coupe la longueur en trop. Il y a le pas à pas de sylvainlefrancomtois sur les assemblages :
Par contre il y a peut être juste pas assez de bois pour une mortaise suffisamment solide.
Hello !
Effectivement, pas possible de faire dans l'autre sens car pas suffisament de matiere + ca me semblait pertinant de le faire dans ce sens, etant donne que les fibres du bois sont a la verticales, donc c'est sur la tranche, c'est donc la ou le bois supporte le mieux la charge
Mes lambourdes a cote finales, font de memoire quelque chose comme 5cm de hauteur par 3cm de large a +/- 5mm, car je m'en souviens pas exactement, mais c'est dans cet ordre de grandeur :)
Il est superbe ce Pas a Pas que tu as partagé !
Un grand merci !
en espérant que tout ca ne travaille pas trop au fil des saisons, j'aurai fait un caisson avec un cp fin en dessous et plus épais au dessus.
sinon on apprend en faisant, repasse ton expérience sur ce projet avec un filtre á résumer positif comme si tu étais une IA, tu as appris pleins de trucs et es prêt pour de nouvelles créa, c'est top en tant que tel
Salut !
Oui oui biensur, j'en garde une experience positive, puisque je me retrouve avec un plan de travail fonctionnel et qui va me permettre de travailler a mes prochains projets.
C'etait donc le but premier, et cet objectif est atteint.
Je m'etais en avant les elements negatifs, juste pour les faire ressortir et faire + attention la prochainement, mais c'est tout ;)
Je n'ai pas vecu cela comme une mauvaise experience, j'arreterai tout de suite les projets bois ahaha
Bonjour,
Les pieds ne sont ils pas un peu légers? Ou à consolider ?
Salut !
Aucune idée, c'est possible...
Les pieds font de souvenir, quelque chose comme 5x6cm de section.
Tu pensais a quoi pour consolider le tout ?
A des écharpes faisant triangle entre pied et plateau.
Sinon faire le test de la salsa
Ps : définition : monter à 4 dessus et danser la salsa.. si ça tient... c'est bien dimensionné !
