Ce pas à pas présente un projet en cours de réalisation.
hello !
avec les matériaux qui trainent, les cadeaux des copains, le peu de temps à consacrer et les moyens du bord (moyens materiels et techniques) nous avons réalisé une table pour l'atelier qui est en train d’être finalisée
pas vraiment de cdc mais un petit plateau en mdf épaisseur 40mm que nous decidons de mettre à profit
pas non plus le besoin et les capacités de réaliser un établi de menuiserie, et là il y a -peut-etre- une erreur d’appréciation, à suivre
son état "d’intégration" dans son atelier est ici :
Liste des articles
Les dessins

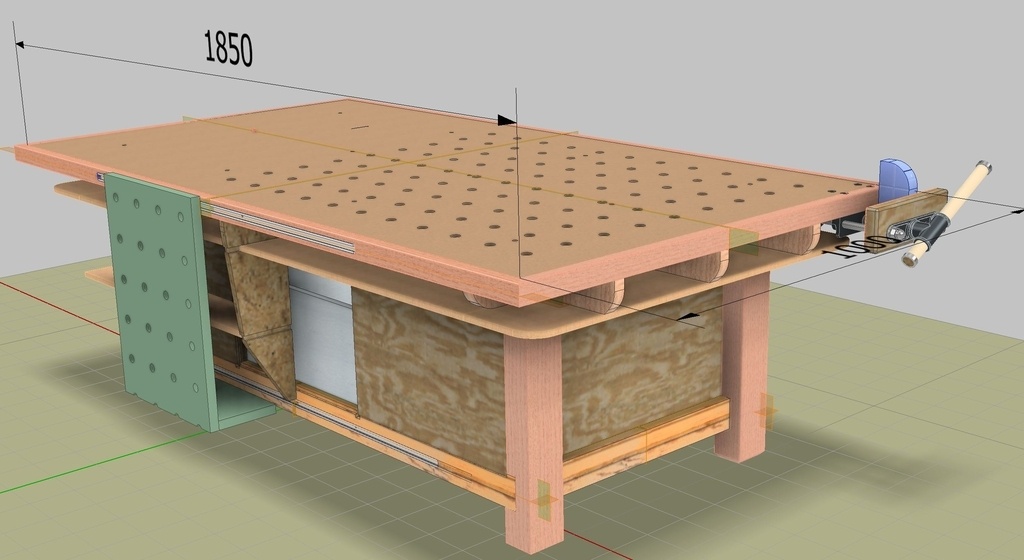

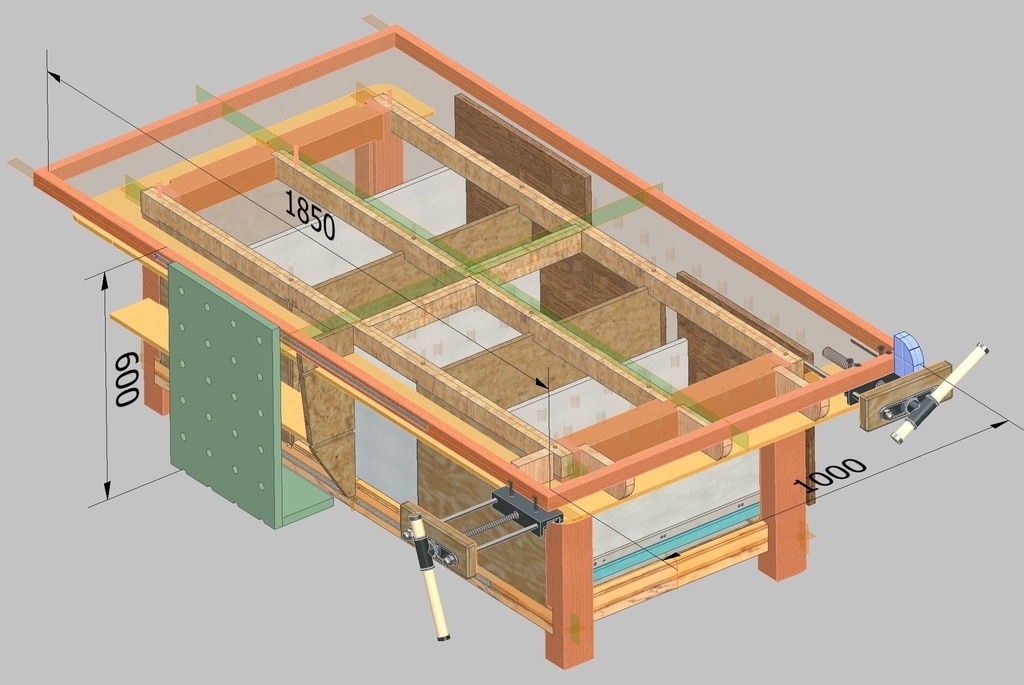

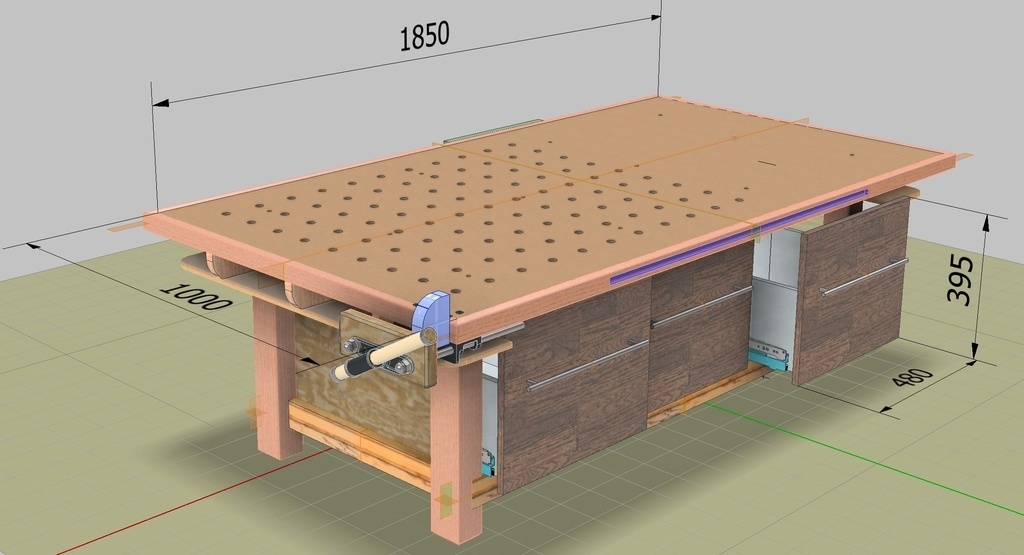

voici les plans, la maquette 3D
je ne vois pas l’intérêt de poster un article dans Plans, mais si besoin je peux déposer le stp

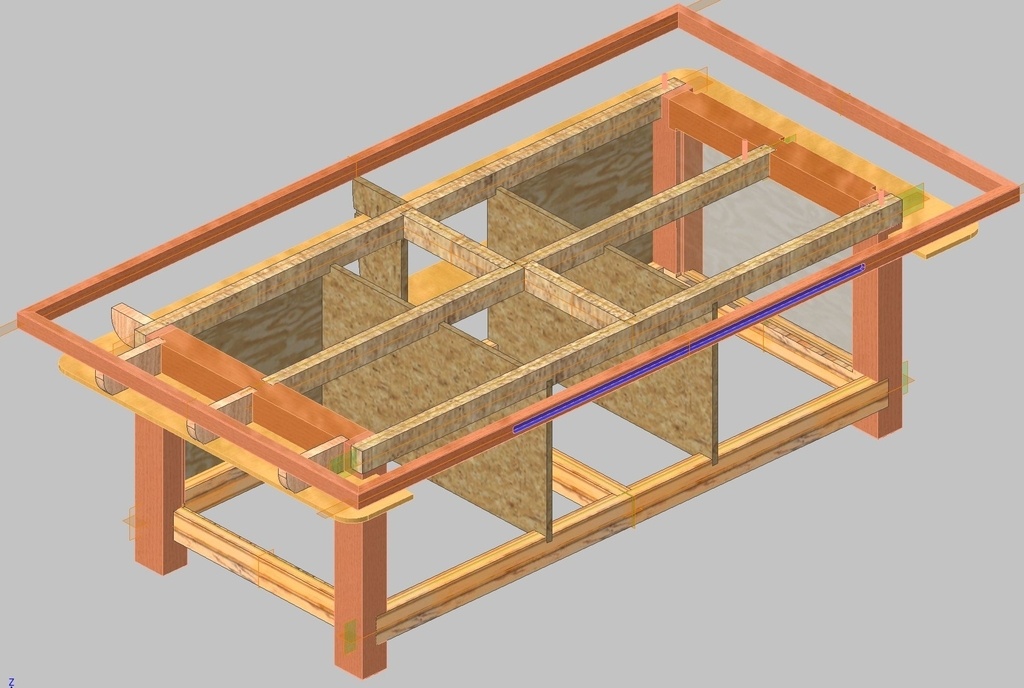

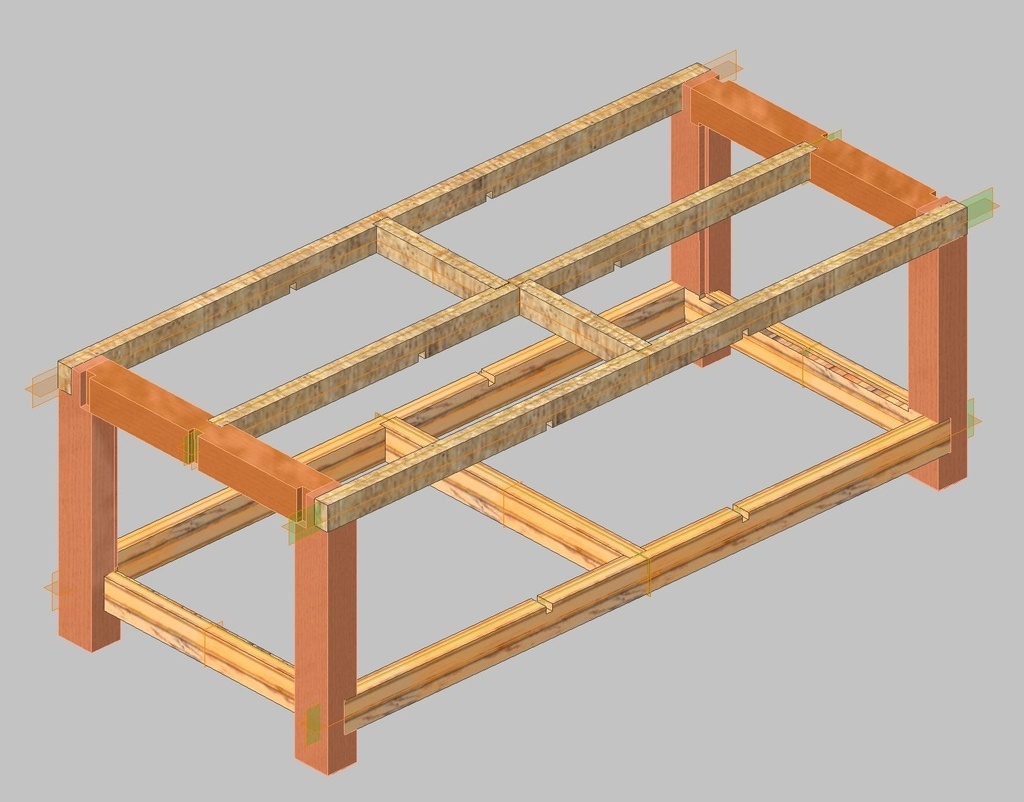

l'ossature est toute bete, en douglas, sapin
des restes de l’aménagement de la maison
en encore des restes de panneau d'osb et cp et agglo/melaminé
La réa

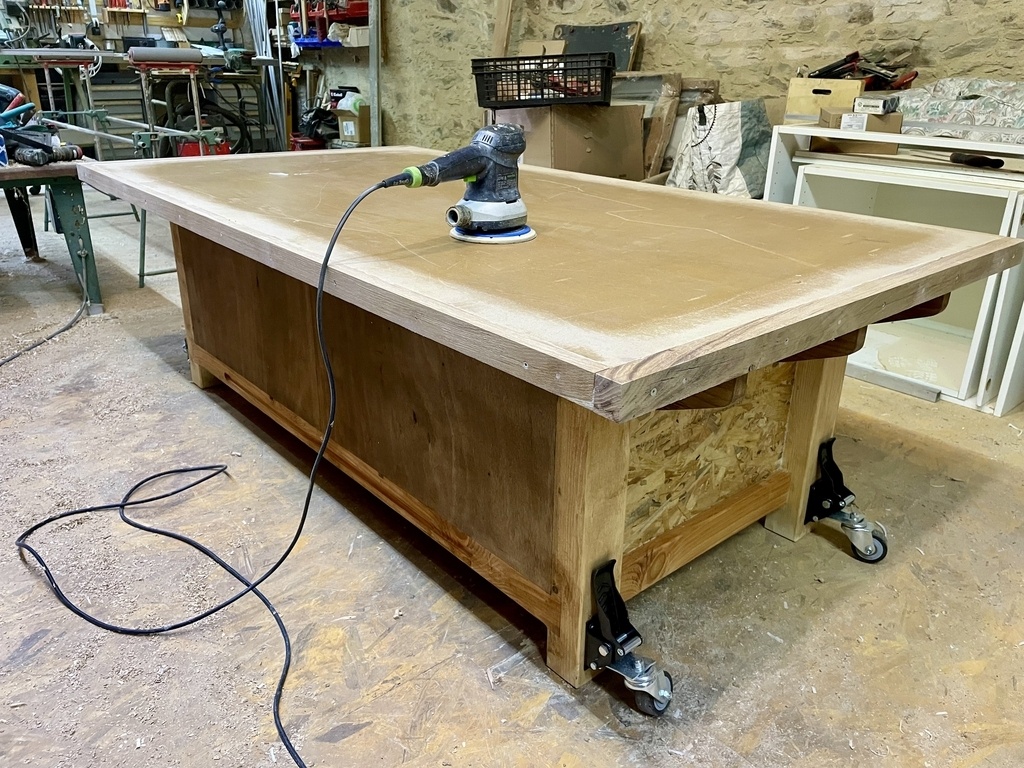

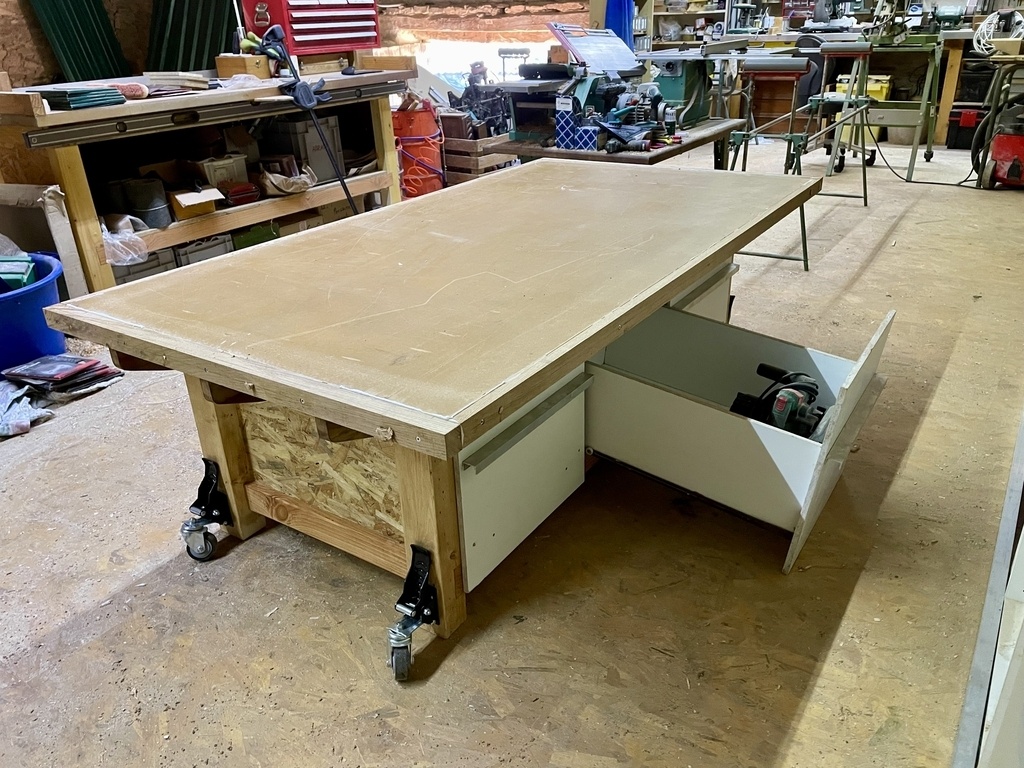

L’état d’avancement
le plan de travail en mdf est entouré de baguettes en chêne collé à la PU et quelques tourillons
elle est basse, 60cm du sol parce que on compte y faire que de la grosse cavalerie dessus
le plan de travail on l'utilise depuis qqtemps posé sur une vielle table basse et ça nous convient pas mal, on peut y monter dessus, et les gros caissons sont encore +/- accessibles
La suite
là je sèche (pas mal/beaucoup) et je compte pas mal sur ADB et votre aide
je voudrais savoir comment réaliser des alésage ø20
je lis ce qui s'est fait par ici et par là mais je n'avance plus.
- comment/avec quoi tracer la matrice (et si la tracer ou chercher un jig/gabarit)
- comment disposer et combien de trous réaliser et avec quoi
- quels sont les outils electro-portatifs (au minima) à mettre à profit pour réaliser les trous
- comment réaliser des chanfreins
dBPs m’a souffle une idée très agricole ou rustique que je ne trouve pas conne du tout
Utiliser qqch d’industriel pour le tracé

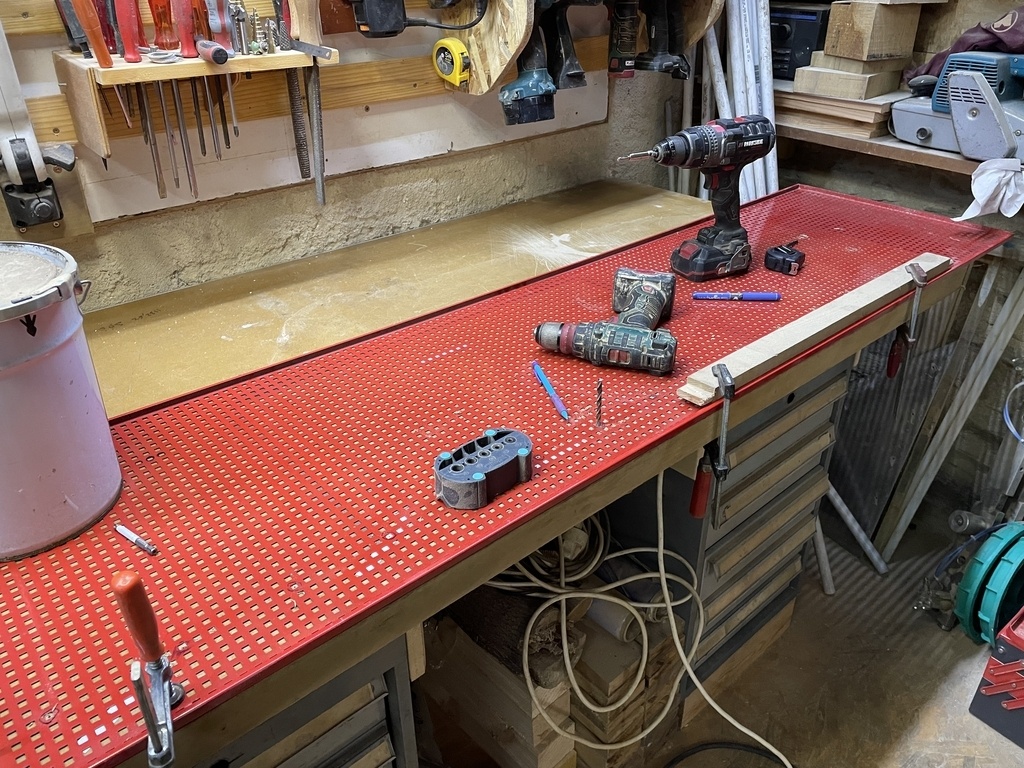

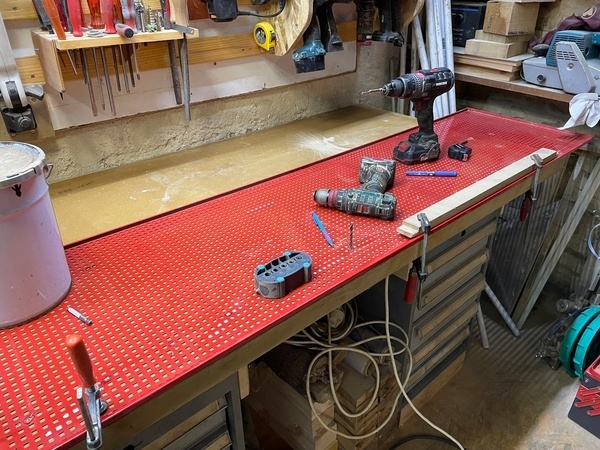

J’ai 2 présentoir/rangement qui traînent depuis des années
Ils ont des trous carrés de 6x6 entre axe 12
Je tente sur une des tables sur laquelle je bricole
Quelques couille comme à mon habitude
Comment je passe d’un diamètre 6 à 20J’aurais du commencer petit, idéalement 3 ou 4mm non ça ne marche pas, avec du 3 ou 4 perd la precision de me caler dans les trous carré 6x6
On verra la suite

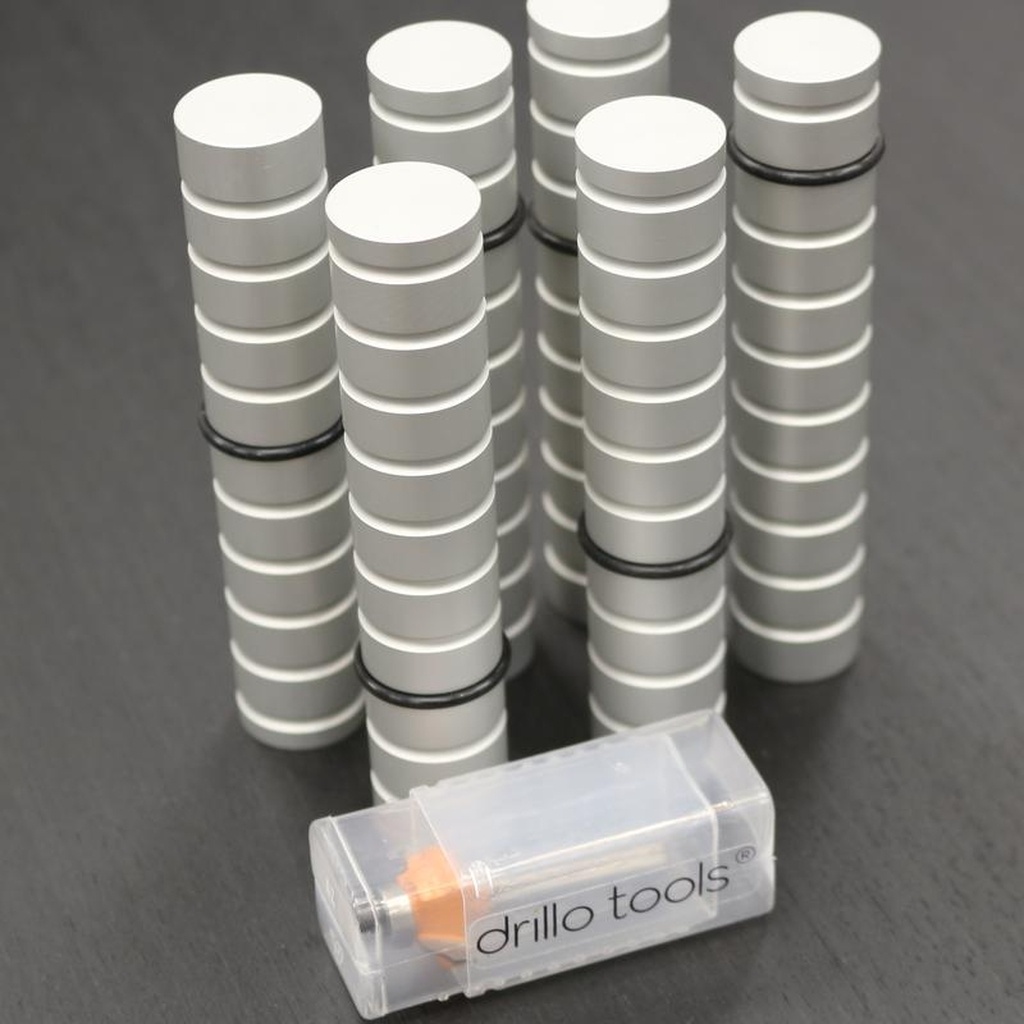

le system drillo tool commence a me titiller, essenrtiellement leur outil de perçage
UJK on le trouve en loc sur lbc à 40€ la semaine
Url, link, lien & notes
boite à idée, bloc-notes
How To Build A Power Tool Table
axminstertools...;glCurrency=EUR

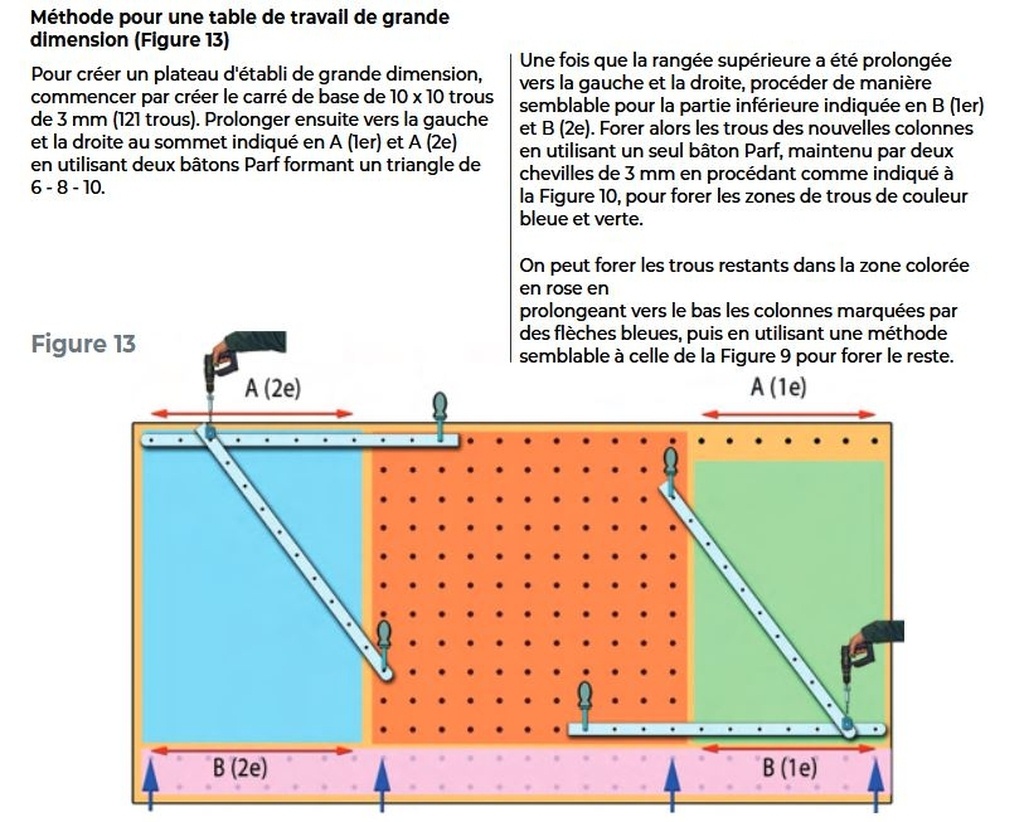

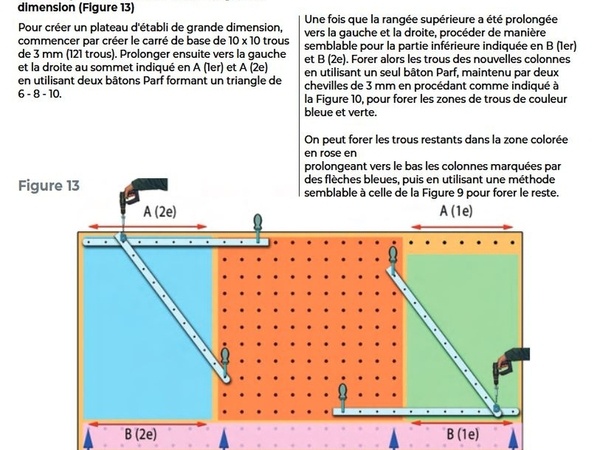

le mode d'emploi de la mkII en fr est ici

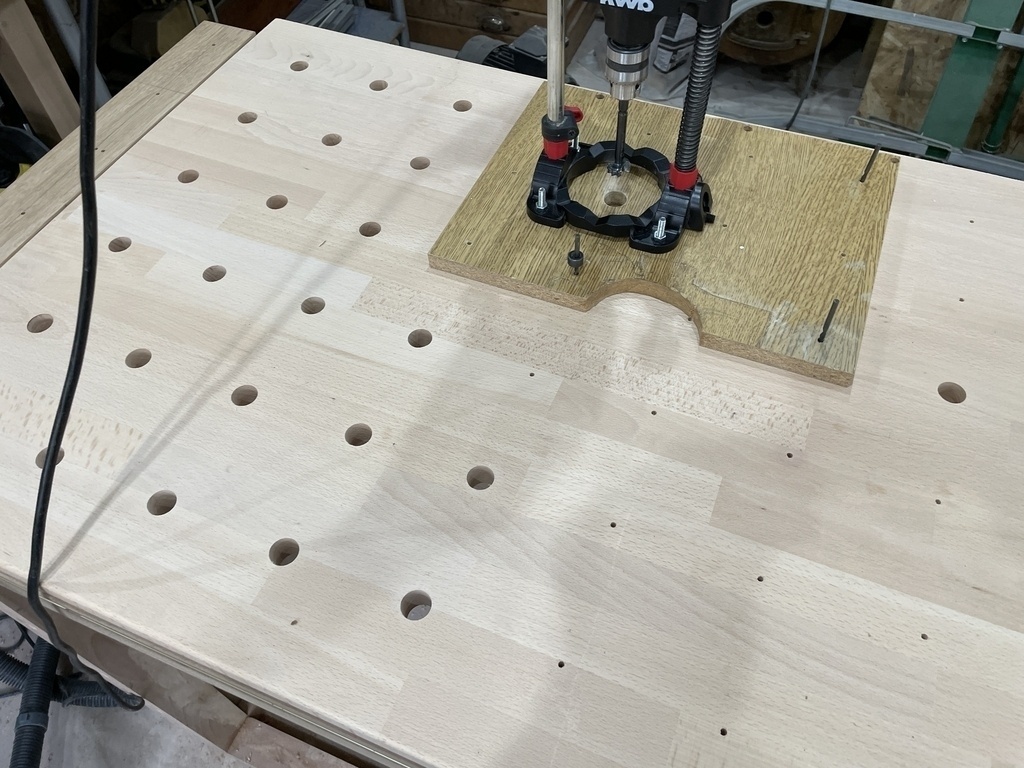

je remercie Benoit95 et sa création
son idée de gabarit fait maison me plait bien, mais je n'ai pas de support de perçage
zut alors, le mec dit des choses intéressantes et intelligentes -me semble-t-il-
MFT Lochrasterplatte selbst herstellen
drillo tools
youtube.com/wa...h?v=y5srgtpeC6I

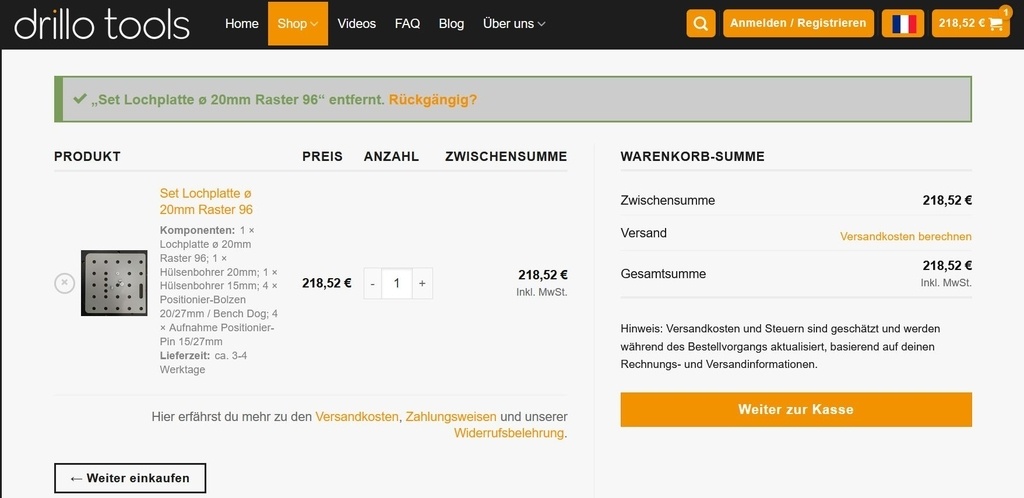

le panier va se rapprocher dangereusement du montant pour un kit UJK mkII
par contre ses dogs "longs" me paraissent bons

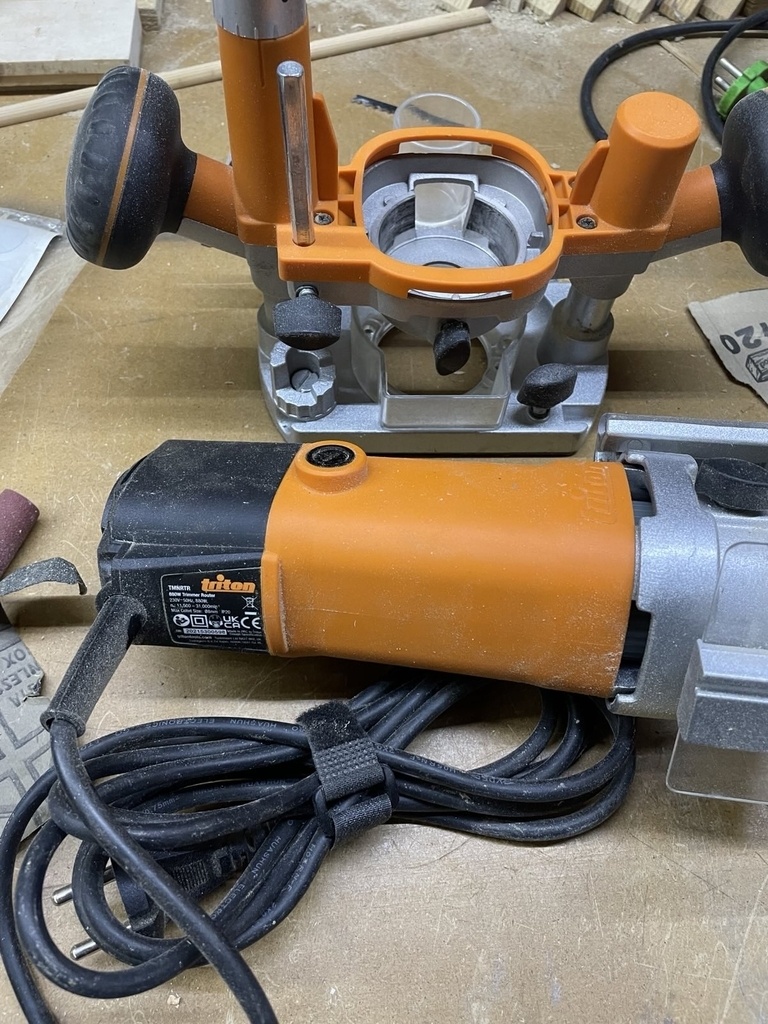

à part les petites visseuses 12, 14.4, 18 et 20V de Monsieur tout le monde, j'ai une défonceuse triton
880W, queue 8mm, TMNRTR
Je ne l'aime pas trop, ça n'a jamais trop fonctionné entre nous, peut-être la couleur ? c'est une bleu de tonalité +/- foncée qu'il me faudrait ?

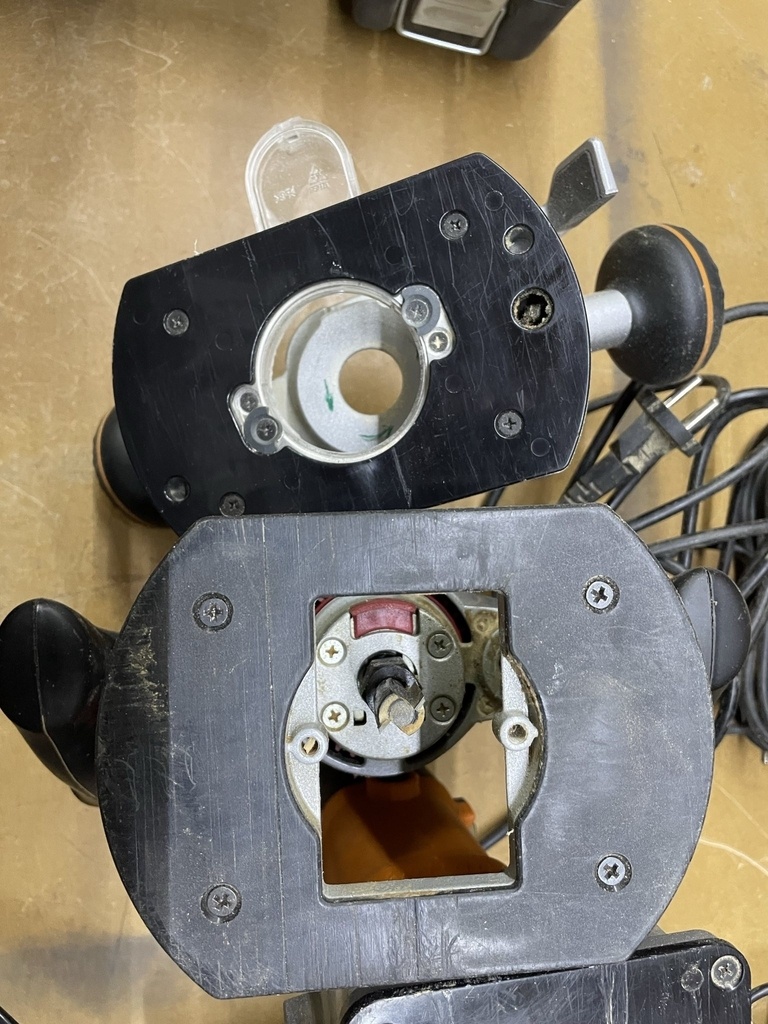

je vais voir si je trouve des bagues pour
si pas la peine faites-moi signe
il existe des meches pilote avec tige ø6 et +
super idee = super prix
elles sont par là
Ce pas à pas présente un projet en cours de réalisation.
Publications associées
Licence
Discussions
C'est prometteur !
oh ! merci Ara
je panique de mes incertitudes
et je ne sais plus faire la synthèse - trop d'infos ! -
bon, ce soir j'ai du passer à la "ville" et je me suis acheté une équerre en 60cm et une regle alu !
mais de maçon
Pour les trous, le gabarit Parf mk 2 de Ujk est très bien. Et tu peux t'en servir pour d'autres applications.
Il te faut juste une perceuse :
merci Didier
j'ai lu en diagonale ton article, je dois le relire pour "vraiment" comprendre
je note pour le mk2, je l'ai mis dans ma liste/question
a++
Pour le trace, une idee est d'utiliser une plaque d'Isorel 3mm percee d'origine ( que l'on trouvait en fond de meuble il y qq annees. On en trouve sur LBC avec un peu de chance). Aucune erreur ainsi puisque les percages sont insustriels
Elle est pas conne ton idée
Je n’ai pas d’isorel sous la main mais ça se trouve si vraiment je voulais le chercher
Et je ne veux pas parce que je pense que j’ai dans mon foutoir qqch qui pourrait te monter que j’ai raison à te dire que ton idée n’est pas conne
Le pire est que les perçages de mes plaques / présentoir facom ont un entre axe de 12mm -> x 8 = 96mm
Comment je passe d’un trous de 6 à 20…
Si tu arrives à passer de 6 à 4, après tu peux utiliser une mèche Fostner de 20 avec pilote de 4.
Didier
enlever je peux savoir faire en rajouter bcp moins
il y aurait une solution

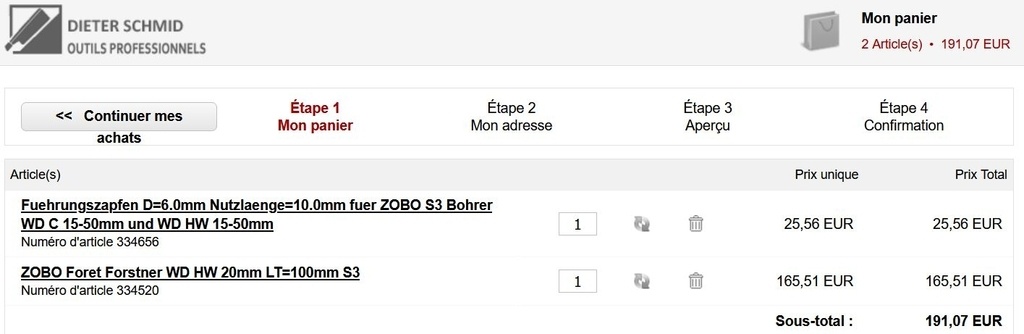

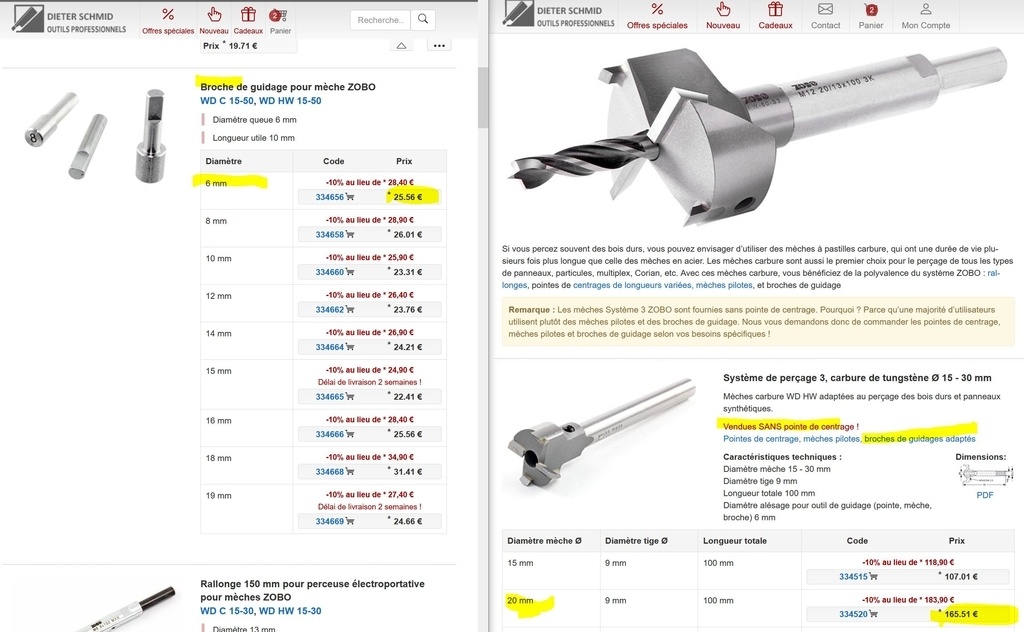

meche type fostner (zobo) avec broche ø6
mais elle n'est pas du tout économique
masso pour percer à 4 tu peux mettre un tube de 6 autour de ton foret
Didier merci ! ç'est à tenter
Toutes ces plaques à trous, c'est du sys32. J'aurais dû l'indiquer...
J'ai toujours vu les tables MFT avec des matrices de trous parfaitement alignés et parfaitement espacés.
Question naïve : il se passerait quoi si tu faisais des trous à peu près alignés, avec une tolérance, disons... allez soyons fous, de ± 2 cm ?
je ne sais pas je peux vraiment apporter une réponse fondée, mais je te dirais :
1 si il s'agit de fixer / brider / plaquer = rien ou pas grand chose, tout peux se rattraper par des cales
2 si tu veux scier / défoncer droit il serait preferable d'avoir des reperers / dogs qui aident
non ?
le petit détail reste la tolérance des alésages : serré vs lache, on ne fait pas la meme chose, mais il y a là aussi de quoi survivre
Pour (1) sans même rattraper les jeux par des cales, du moment qu'on cale une pièce sur 2 dogs avant de la serrer, ce sera isostatique.
Pour (2) oui bien sûr (et je ne dis pas de tout faire de travers exprès !).
Et 3 : l'esthétique est légitime.
Mais du coup, je me dis que la précision millimétrique n'est peut-être pas strictement nécessaire...
Ara nous sommes loin mais pré pour et sur bcp de choses
parfois je reste devant un établi ou un atelier (quelconque bois metal & more) d'il y a 2/3 generations et, quand je suis de bon poils je me dis - wow !- du mauvais - p'tain qu'est ce qu'on est devenu cons !-
techno-beats
biais cognitifs etoussa
quand même mes trous alignés (peu importe l'espacement, mais comme il existe des gabarits qui permettent de les forer, ceci explique cela, si sys32 passait a autre les tables changeraient petit a petit) bref je m'en sers souvent presque sans y penser (vérifier l'équerage, collage a 90 etcx etc) j'ose pas imaginer la même utilisation avec de l'a peu près, même poétique, même en spirale parfaite , bof
ils ont aussi alignés avec ma scie sous table qui est incluse, donc perso je me sers plus de l'alignement que des capacités de bridage
par contre le mdf est il asser dur? > utiliser des bloqueurs plus "mous" que le mdf au risque de devoir remplacer la table plus souvent que les bloqueurs
remarque qui me fait reflechir
idealement il faudrait percer plus gros et loger de douilles, par ex des morceaux de tube alu ø20ep.1 ou +
je garde tout ceci dans un coin
thx
