Bonjour, ce pas a pas détaille l aménagement de mon bureau , J ai toujours été en admiration avec les decors de vingt mille lieues sous les mers ainsi que la fabrication métallique rivetée du 19 eme siècle.
Comme j ai fait cet aménagement a temps perdus , il m a pris environ 5 ans pour faire le tour de la piece.
J ai beaucoup de photos , je les laisse donc parler .
Liste des articles
Premiére étape , la porte
l ouvrage étant destiné a être peint , j ai choisi d utiliser essentiellement du MDF et du peuplier. Avant de commencer l ouvrage j' avais trouver un hublot et des charnières anciennes.

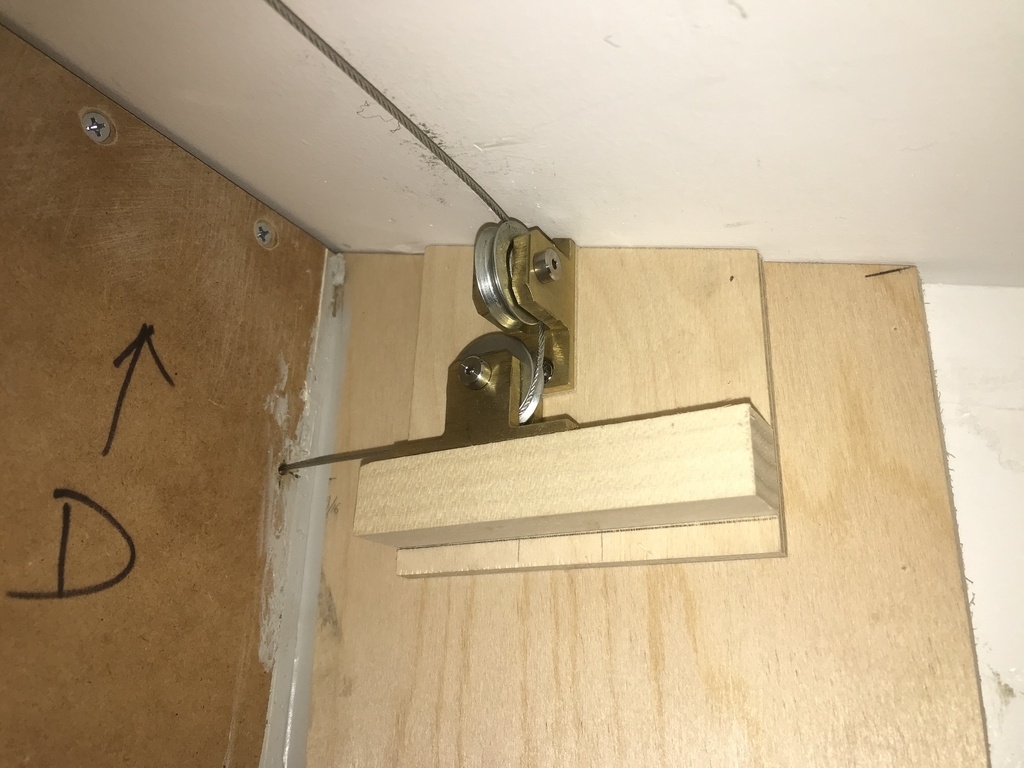

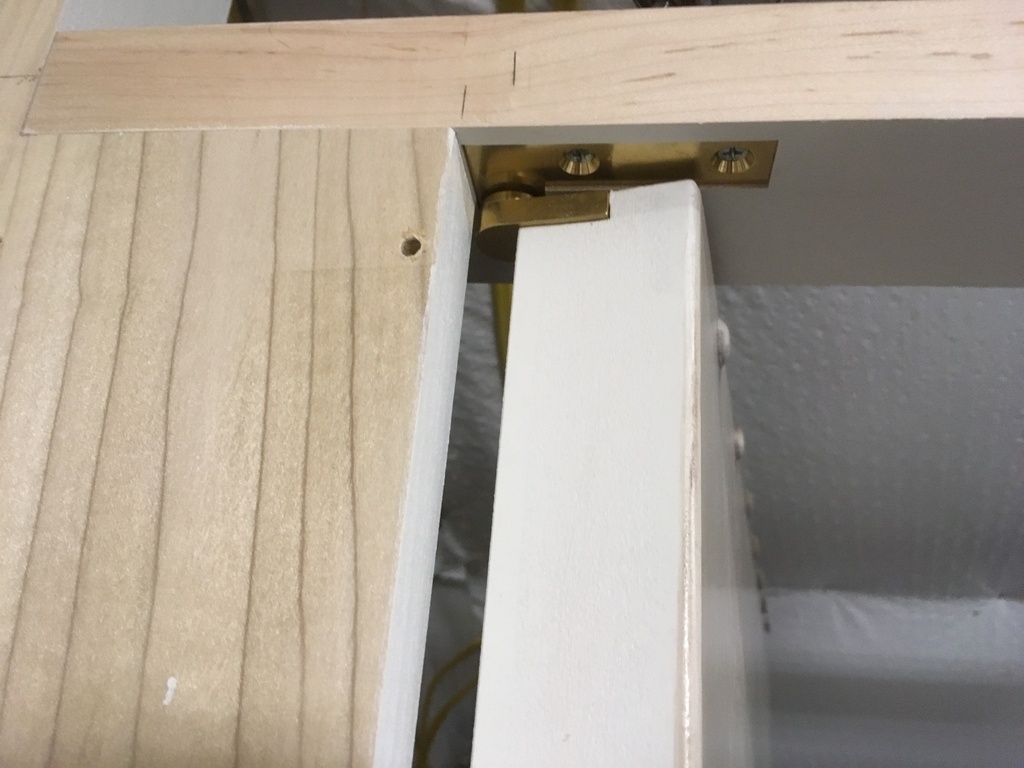

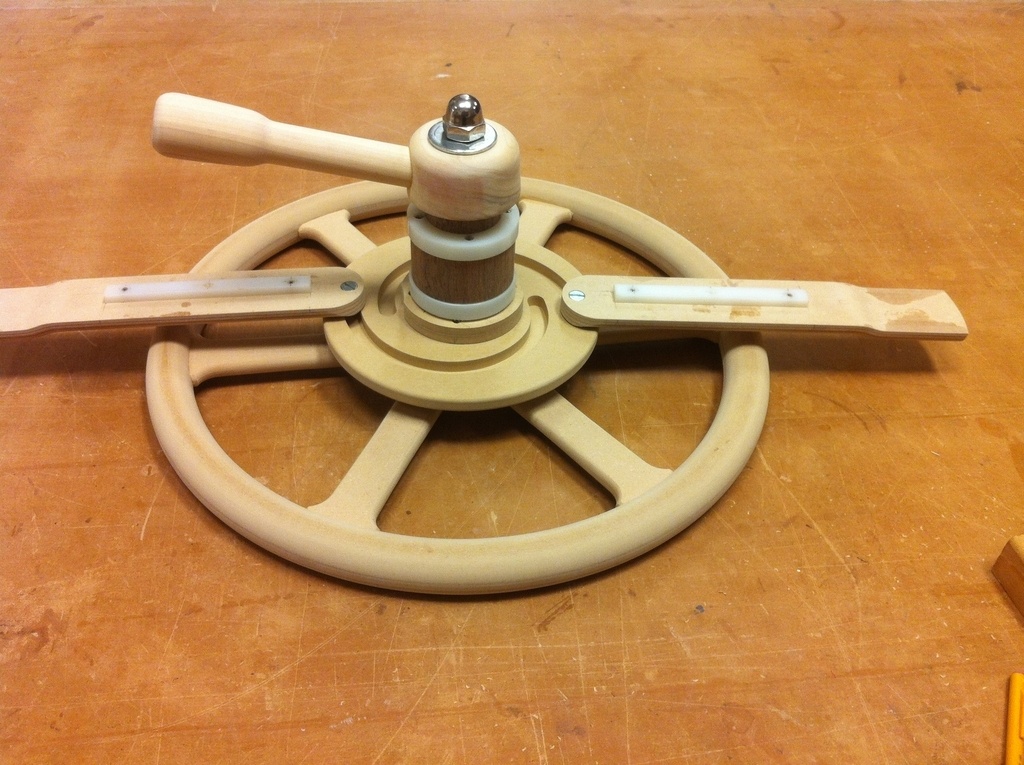

Fabrication du meccanisme d ouverture :

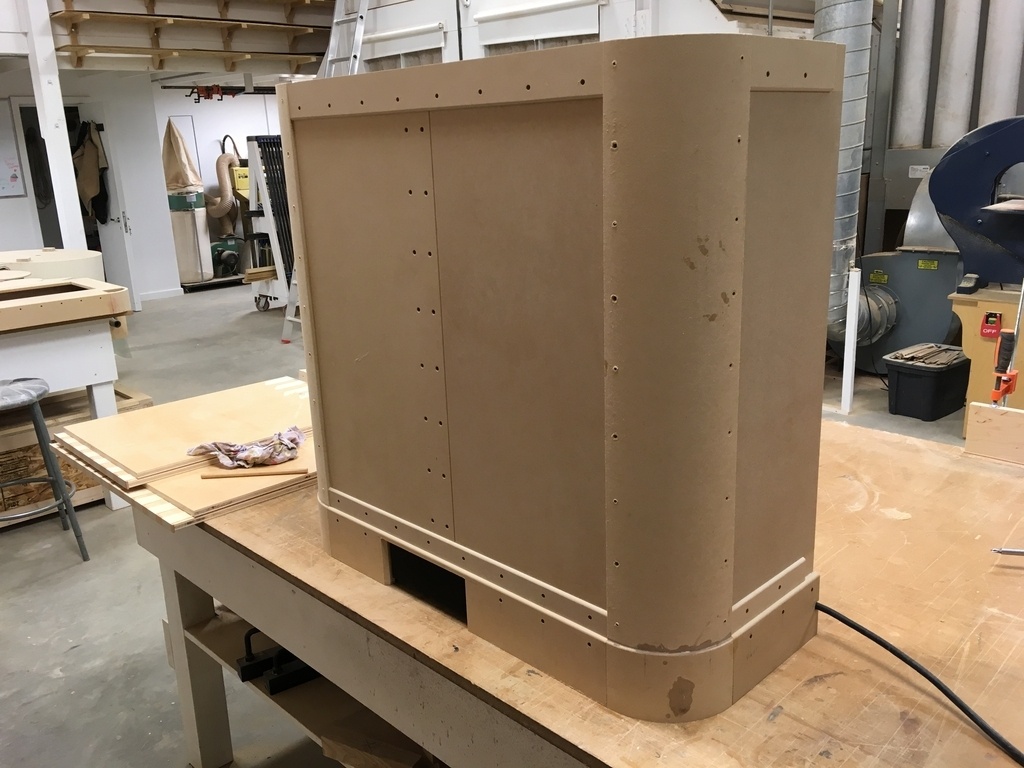

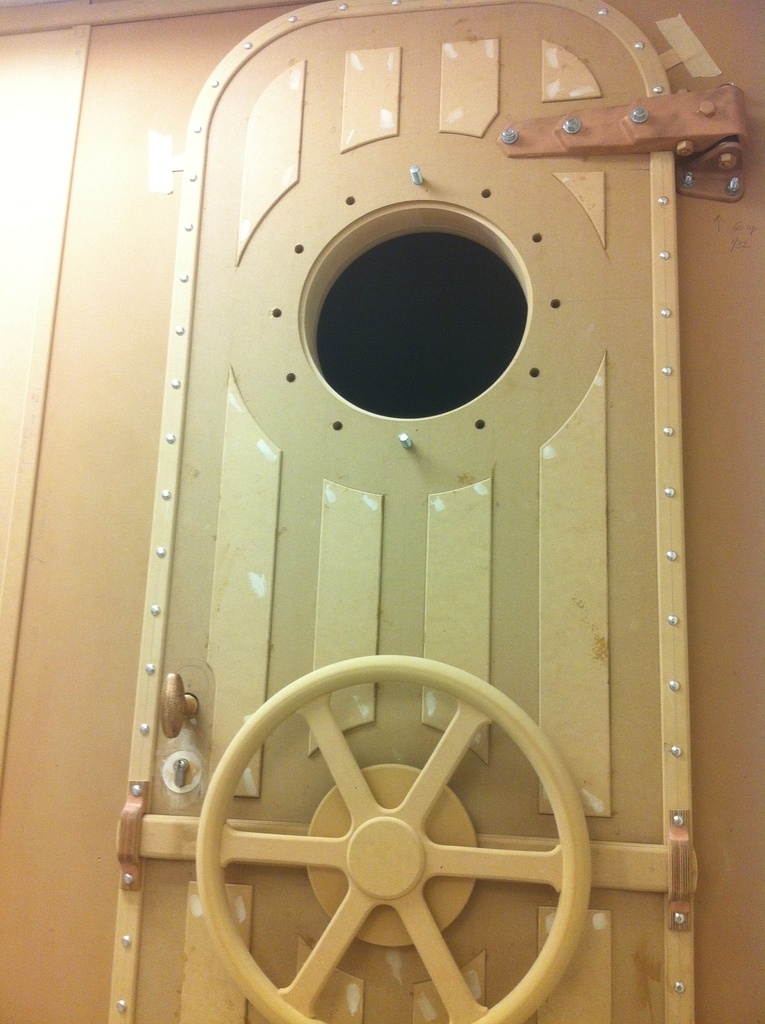

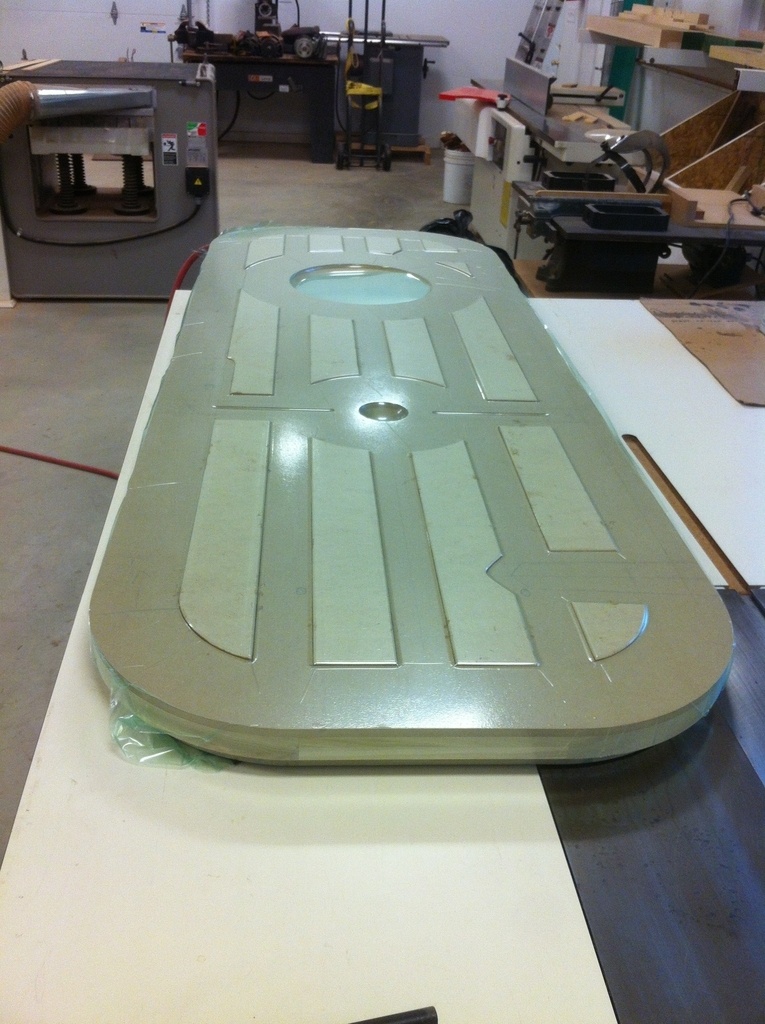

Structure intérieur de la porte :

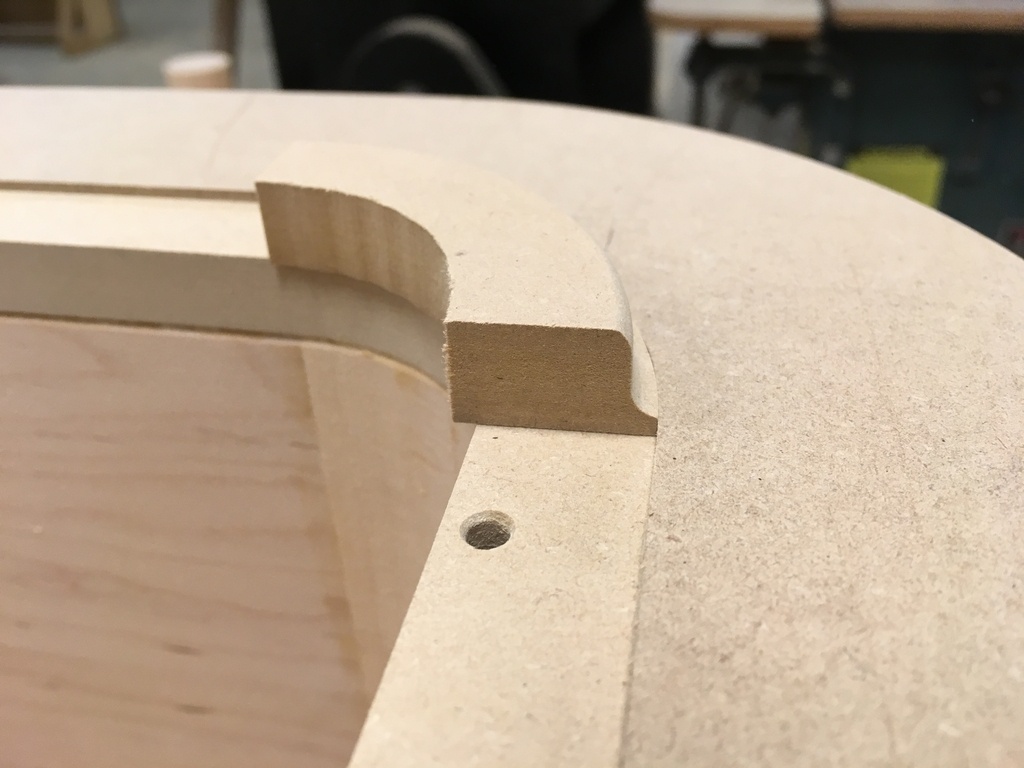

Fabrication des "corniéres d angle"

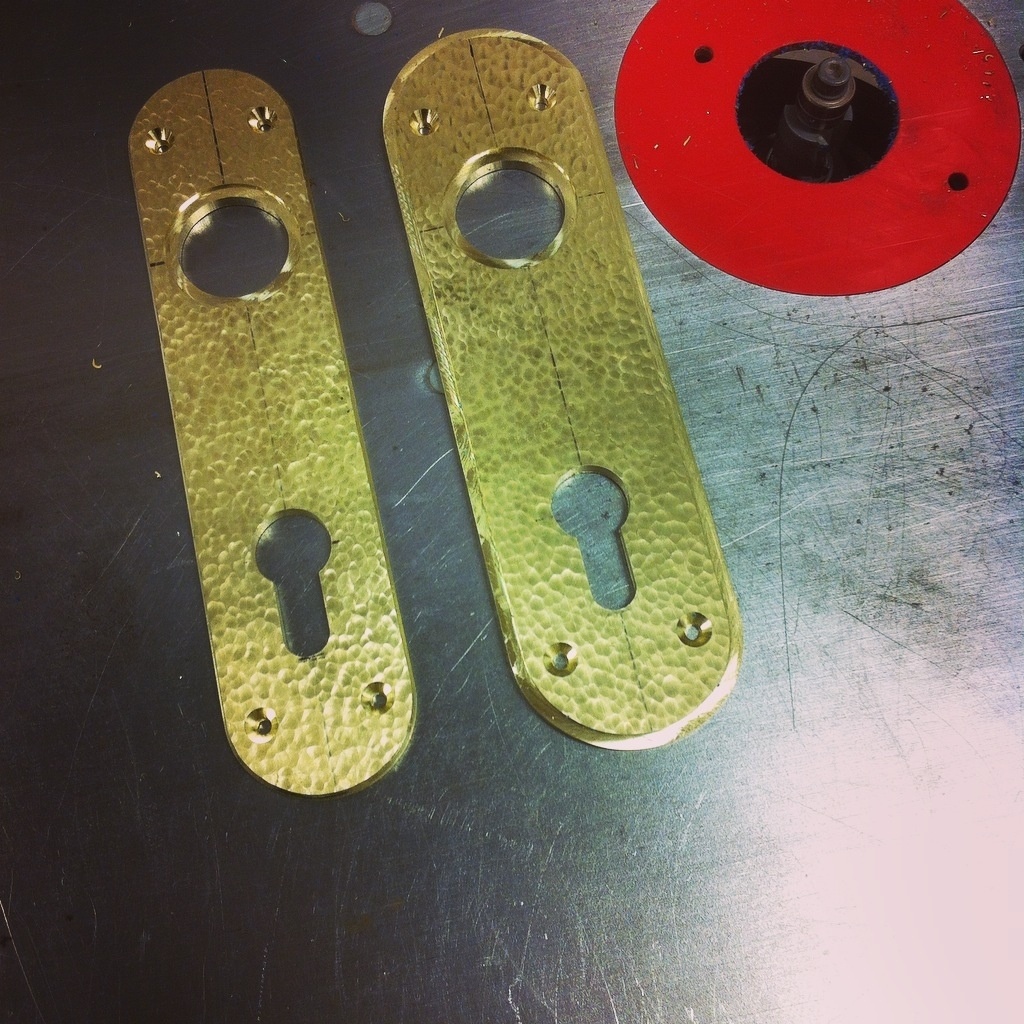

Certaines quincailleries faites sur mesure en laiton martelé

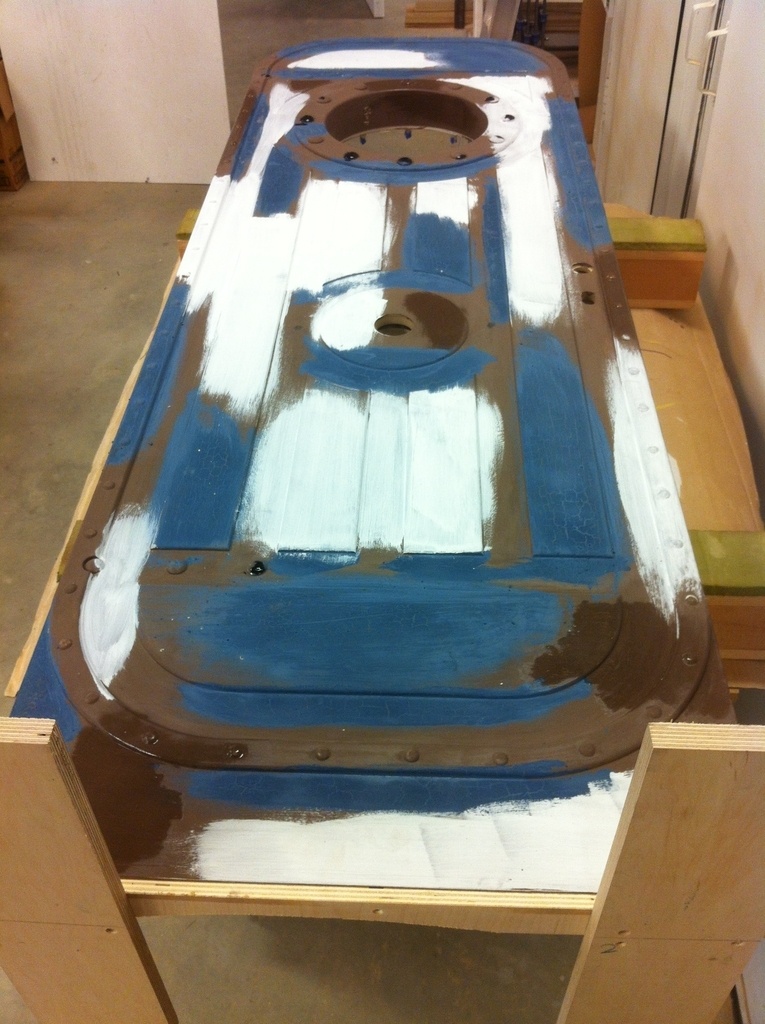

Montage a blanc et peinture , toute la piéce a été peinte avec de la peinture a la casséine.

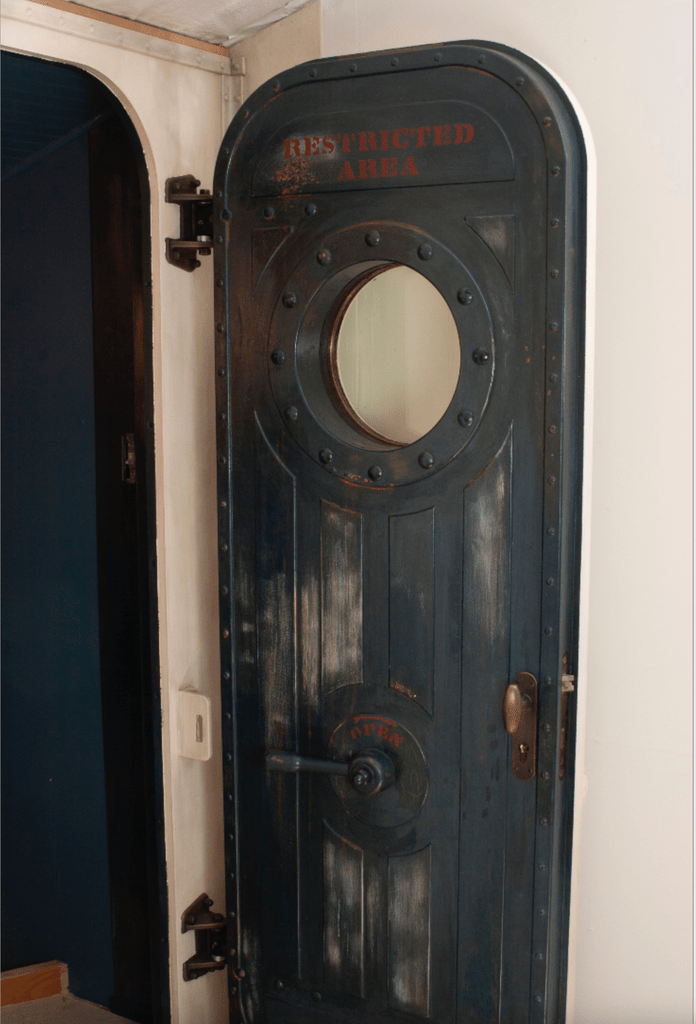

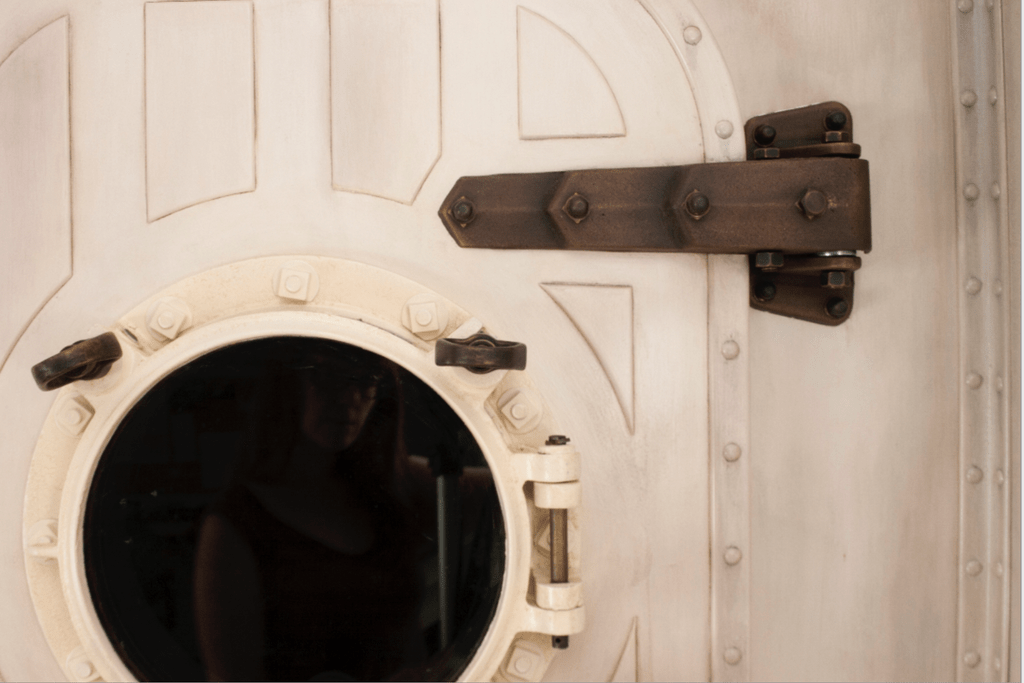

Porte terminée

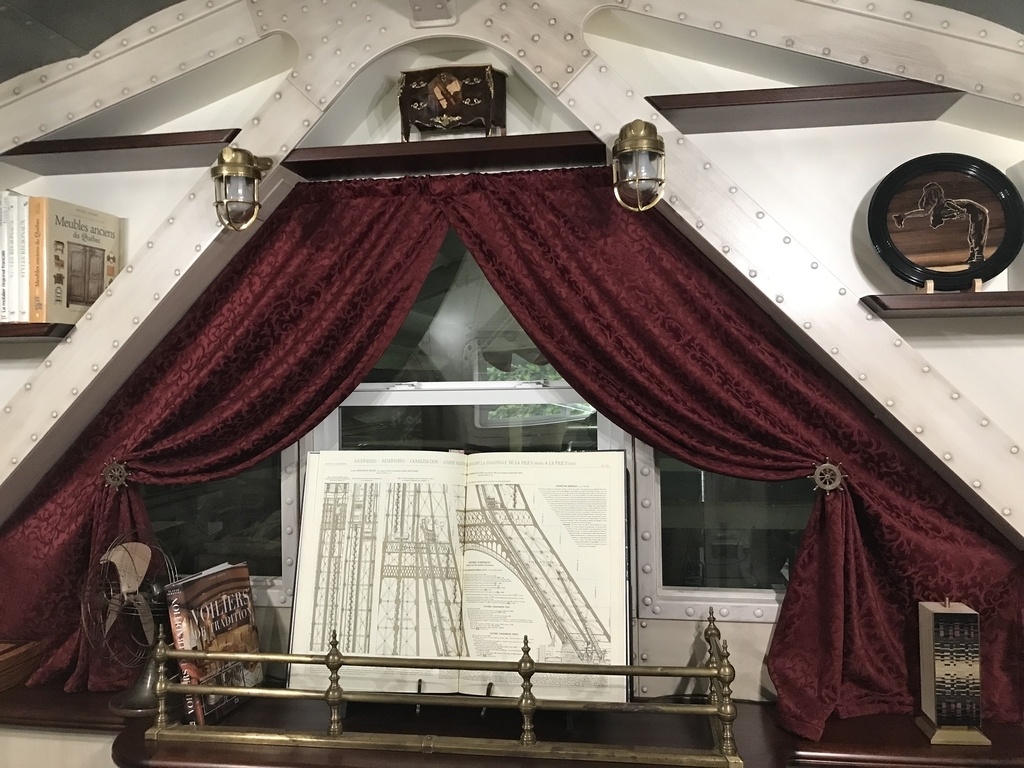

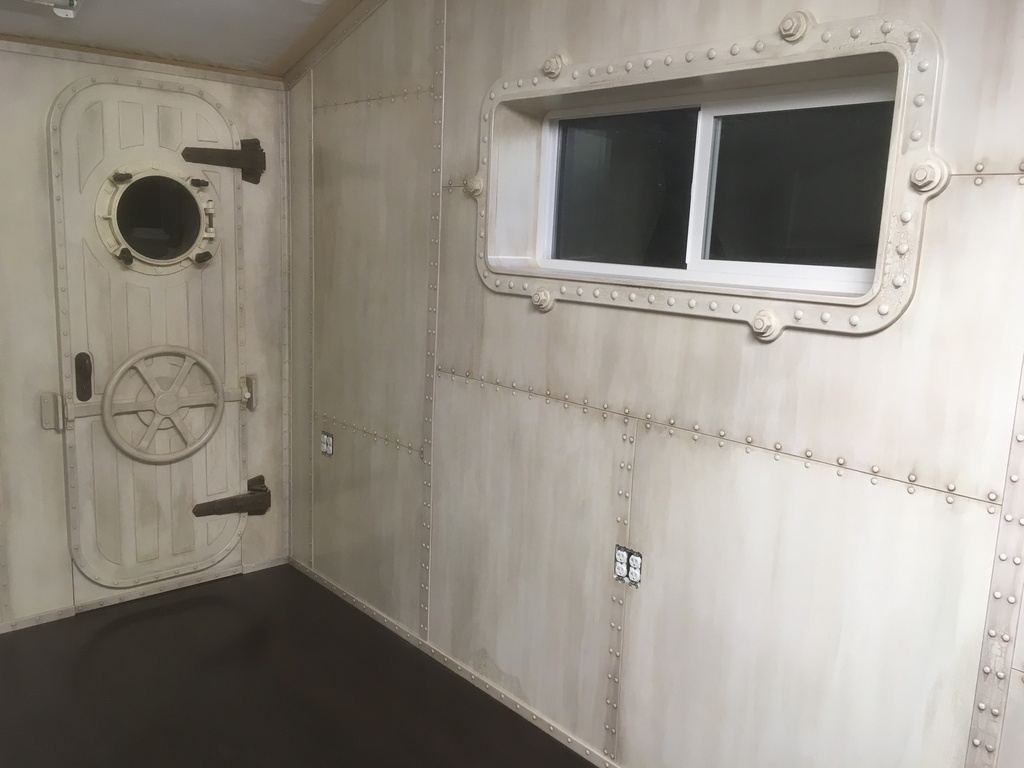

Mur sud et ouest

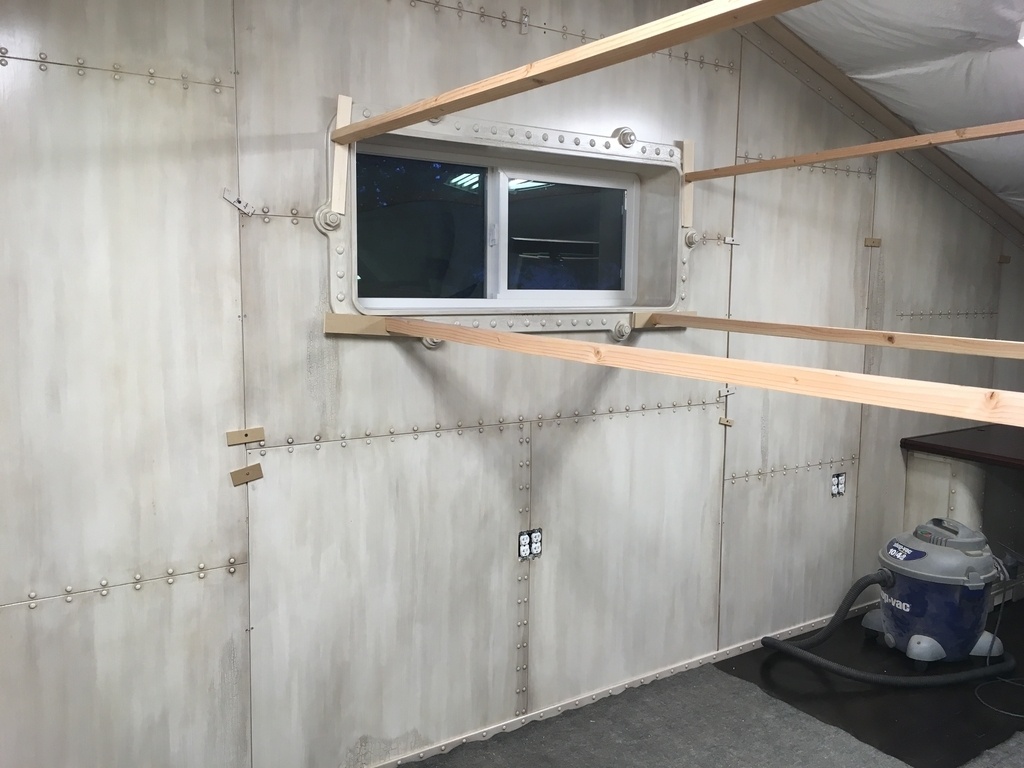

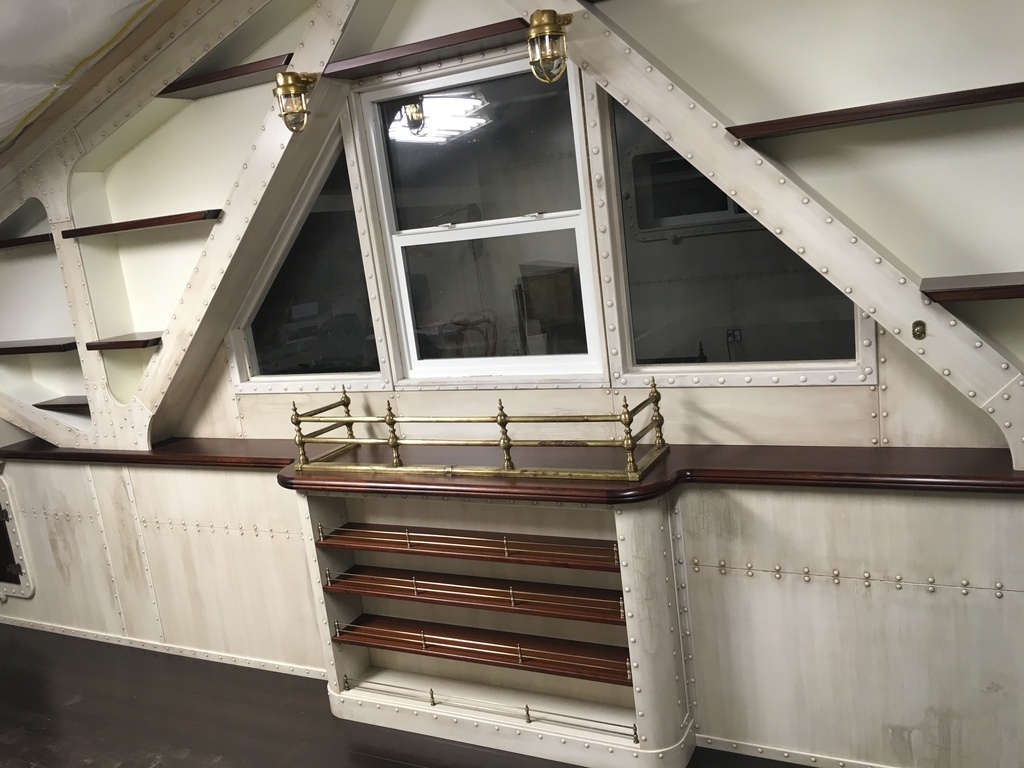

La deuxième phase des travaux comprenait le mur Sud avec l habillage de fenêtre et un bureau haut et bas.

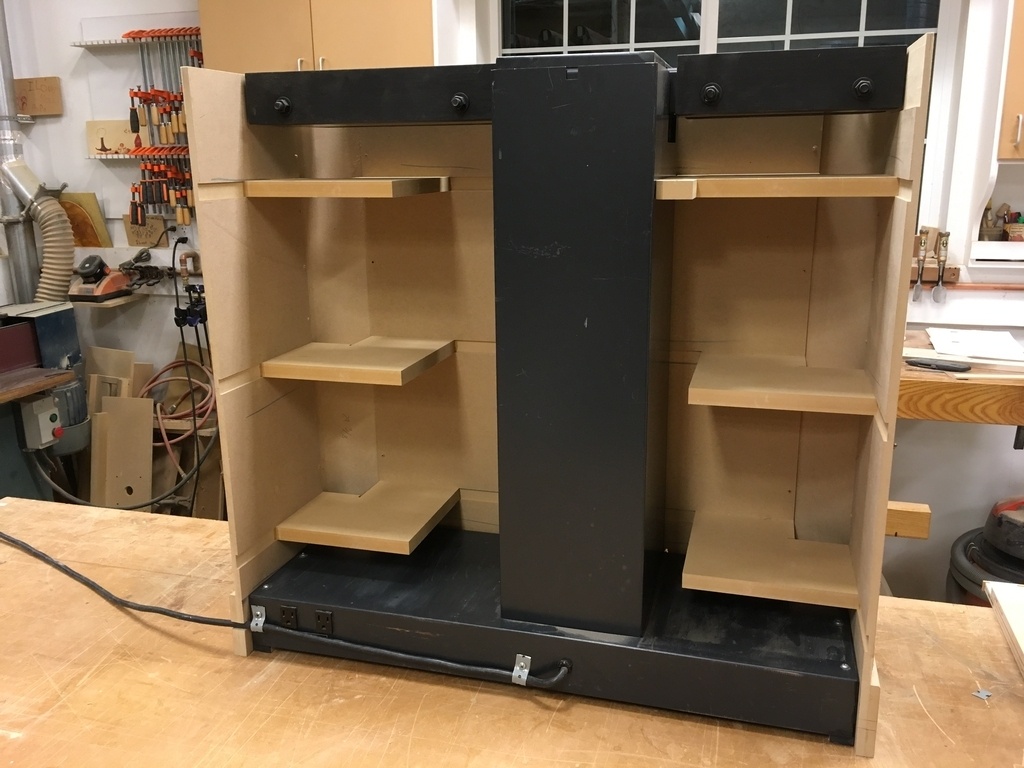

J avais une vieille table a dessin avec montée électrique , je l ai modifié pour faire la base du bureau.

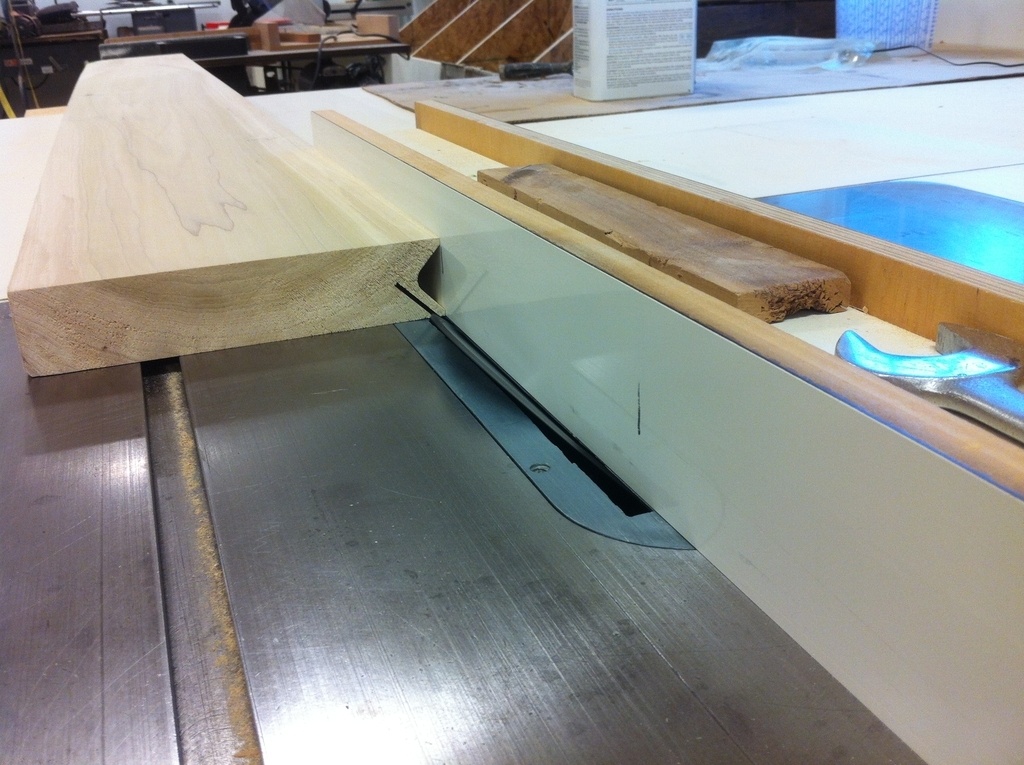

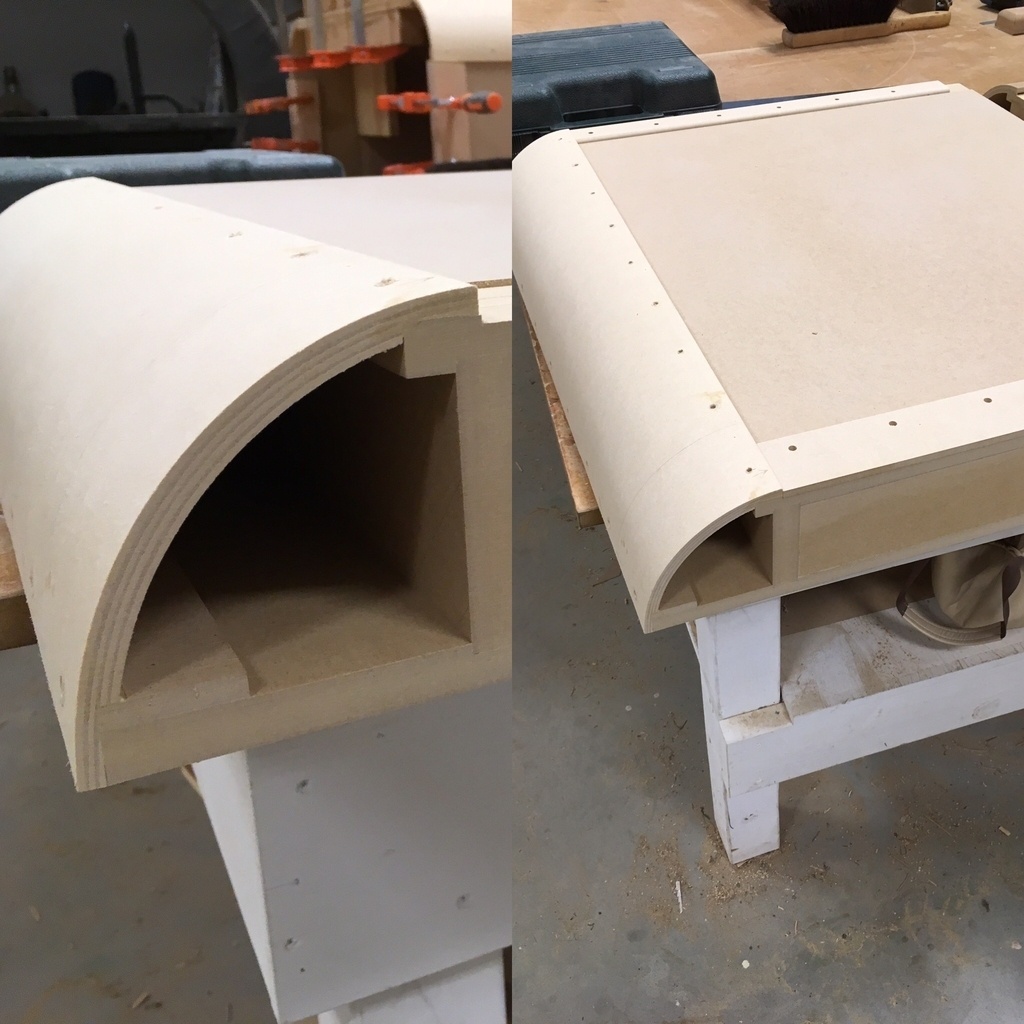

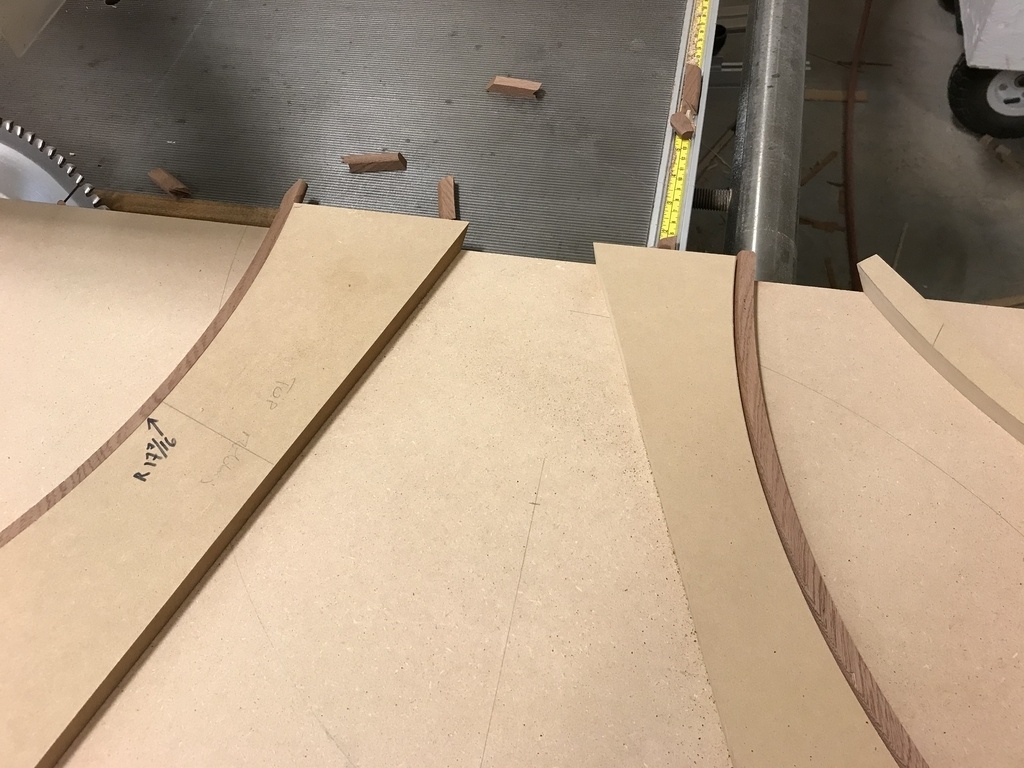

Coupe des lamellés collés et usinage de l habillage du bureau

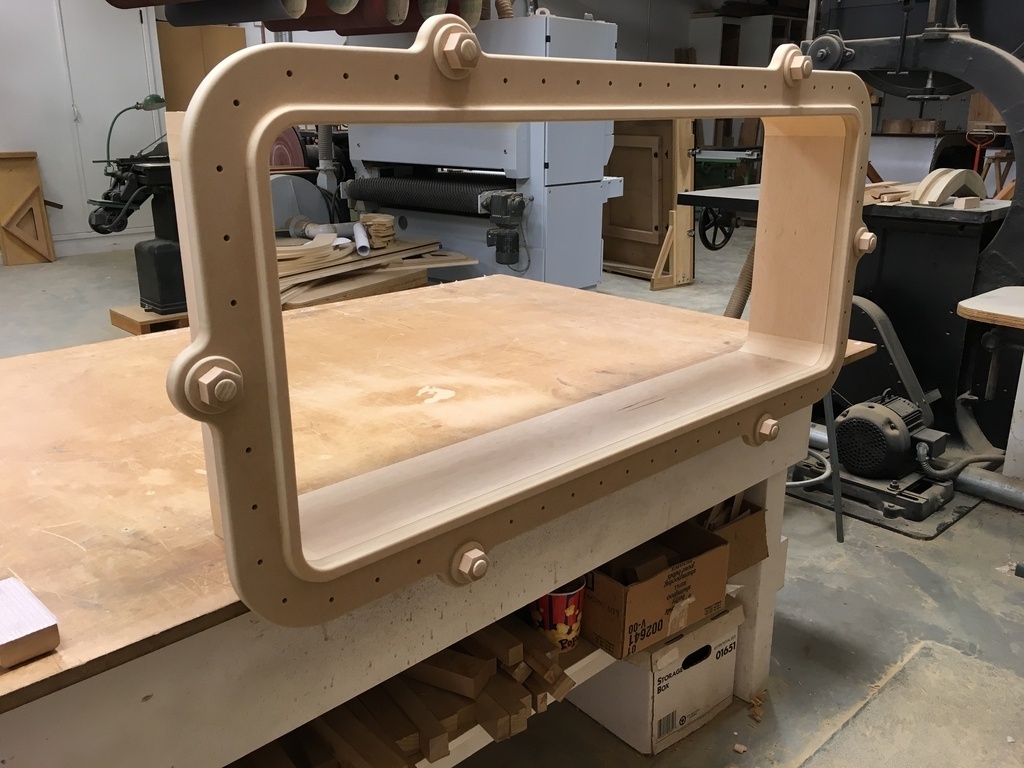

habillage de la fenêtre

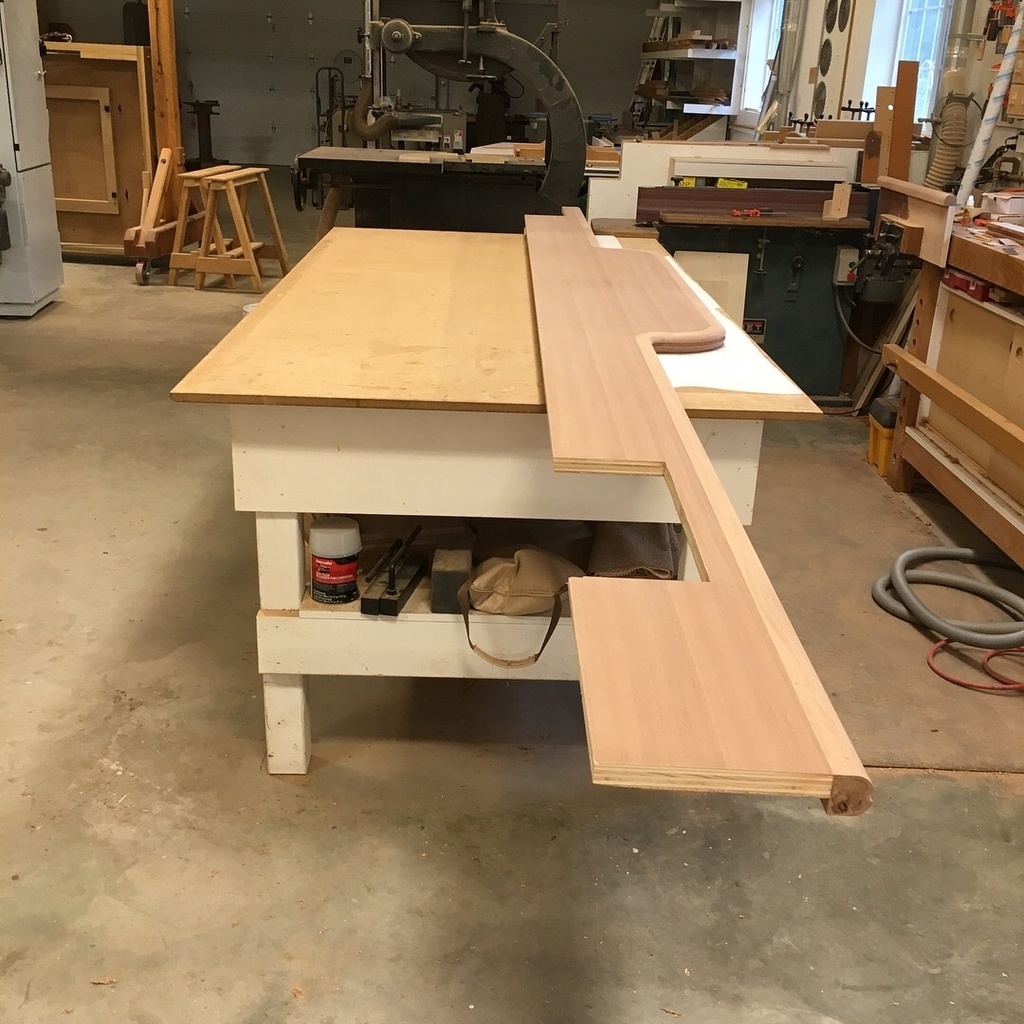

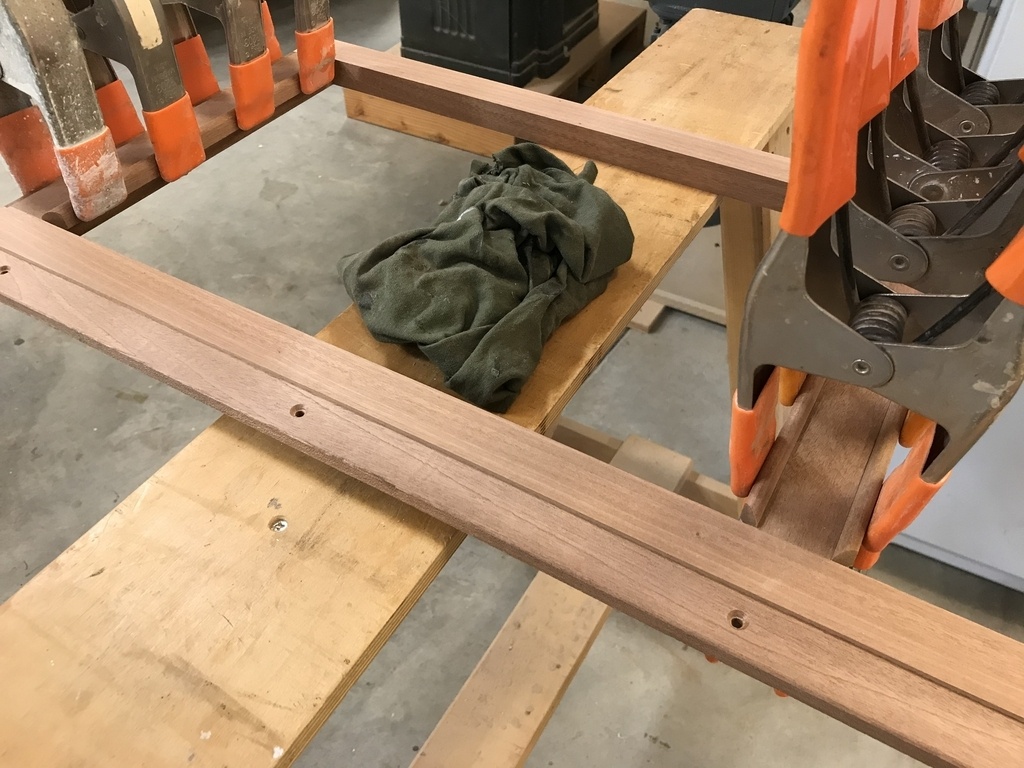

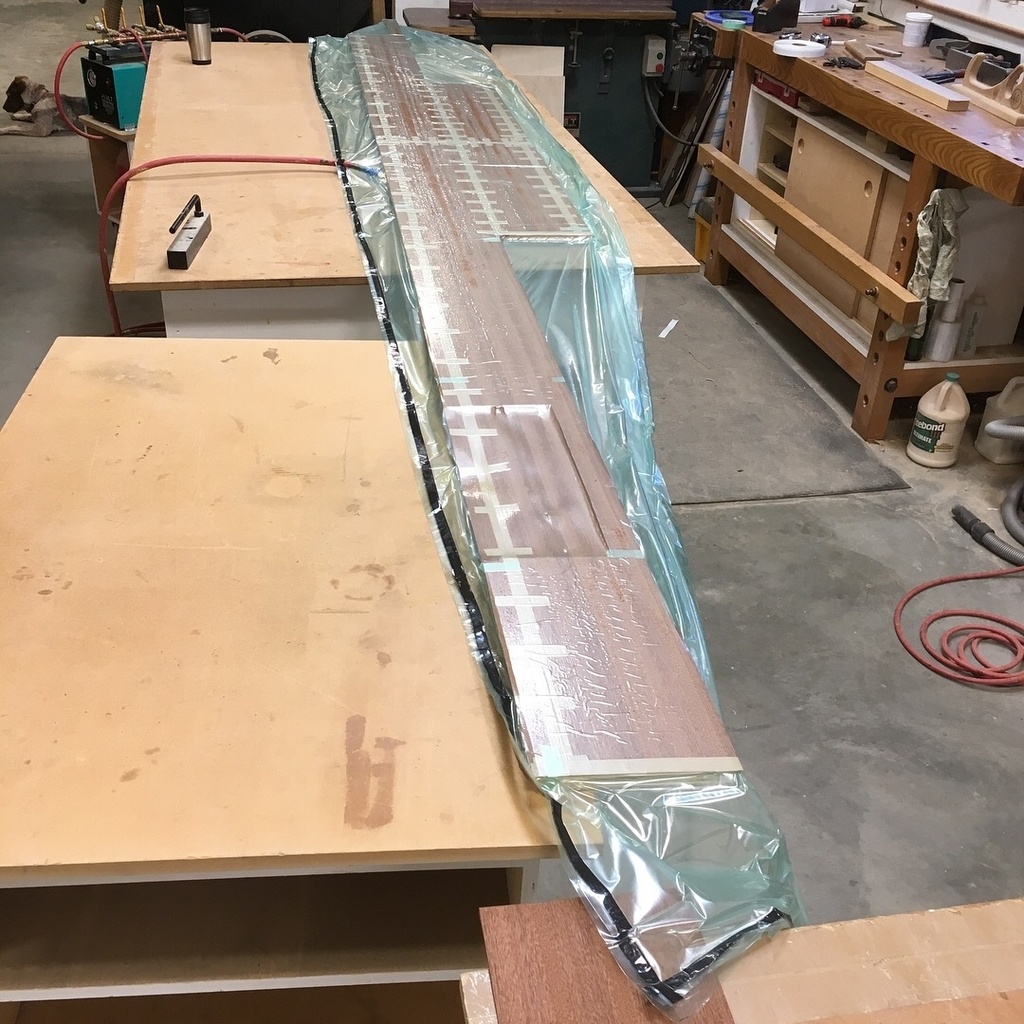

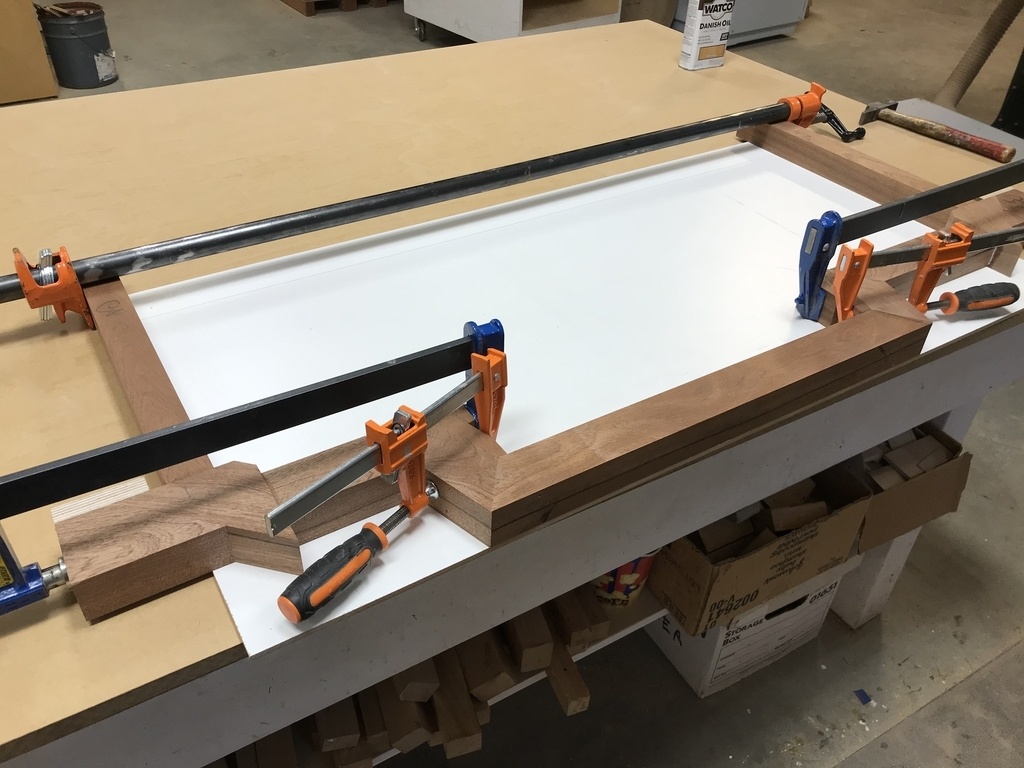

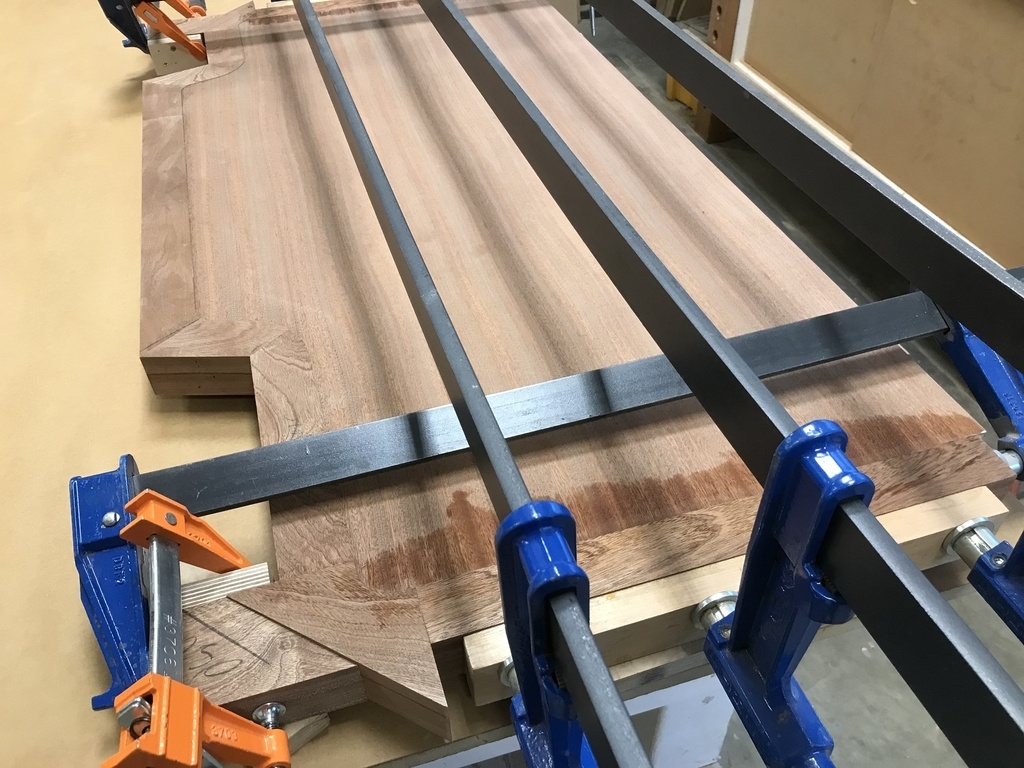

Fabrication du dessus de bureau en Sapelle et coupe d un faux tuyau pour le plafond

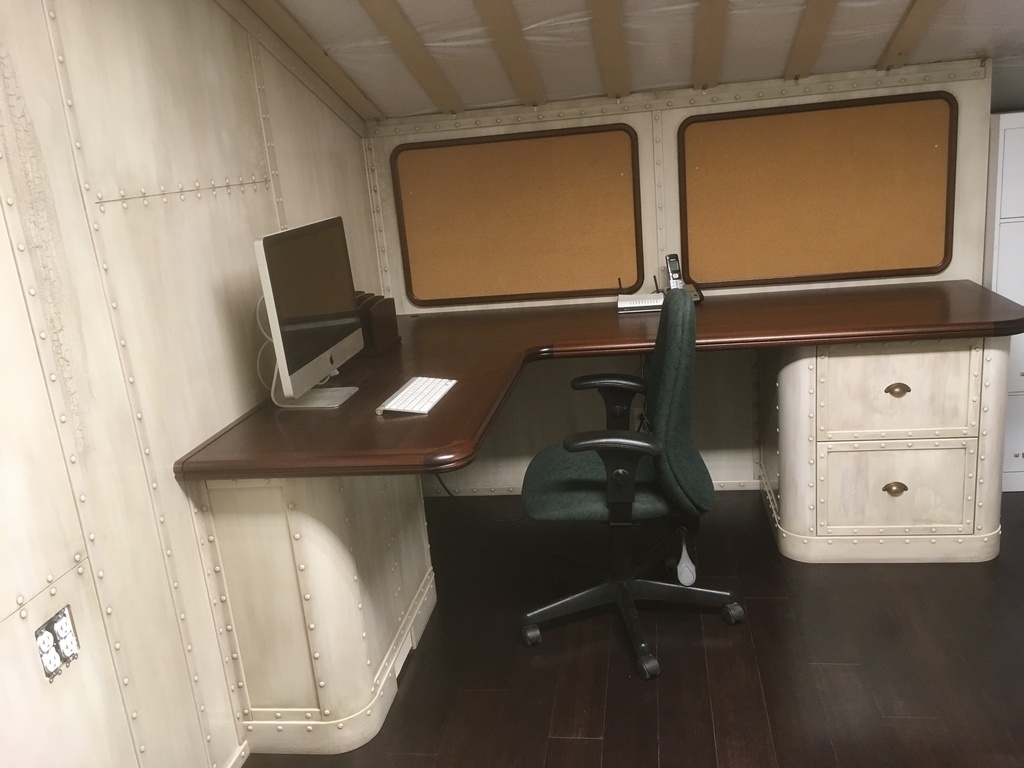

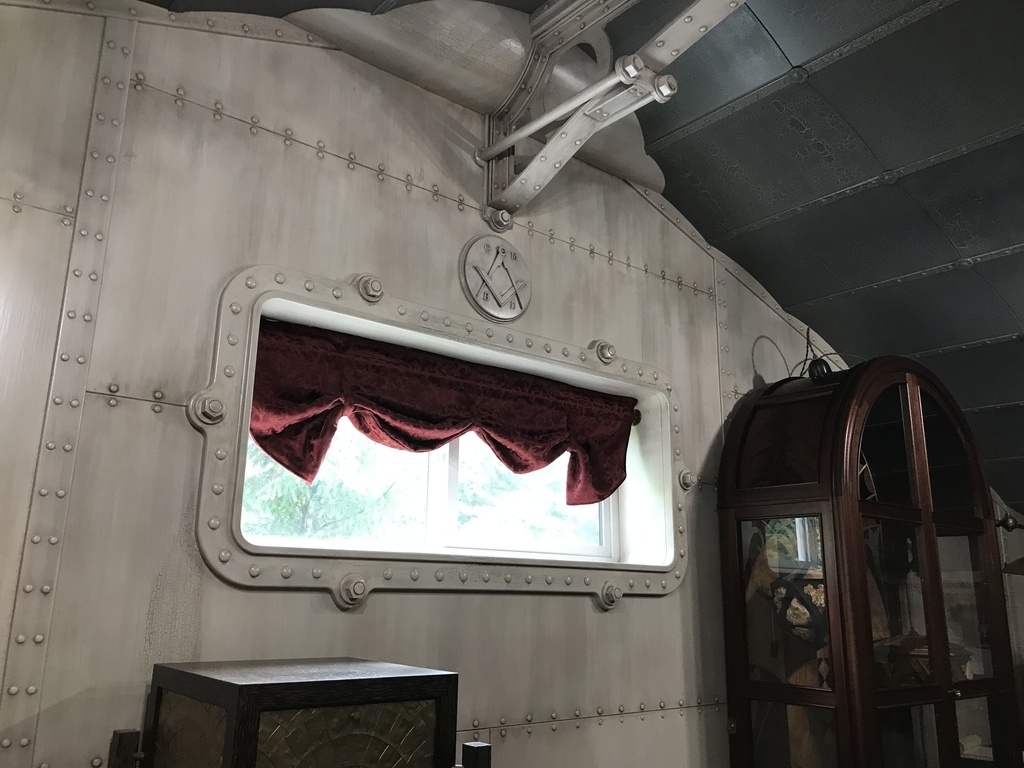

Peint et en place

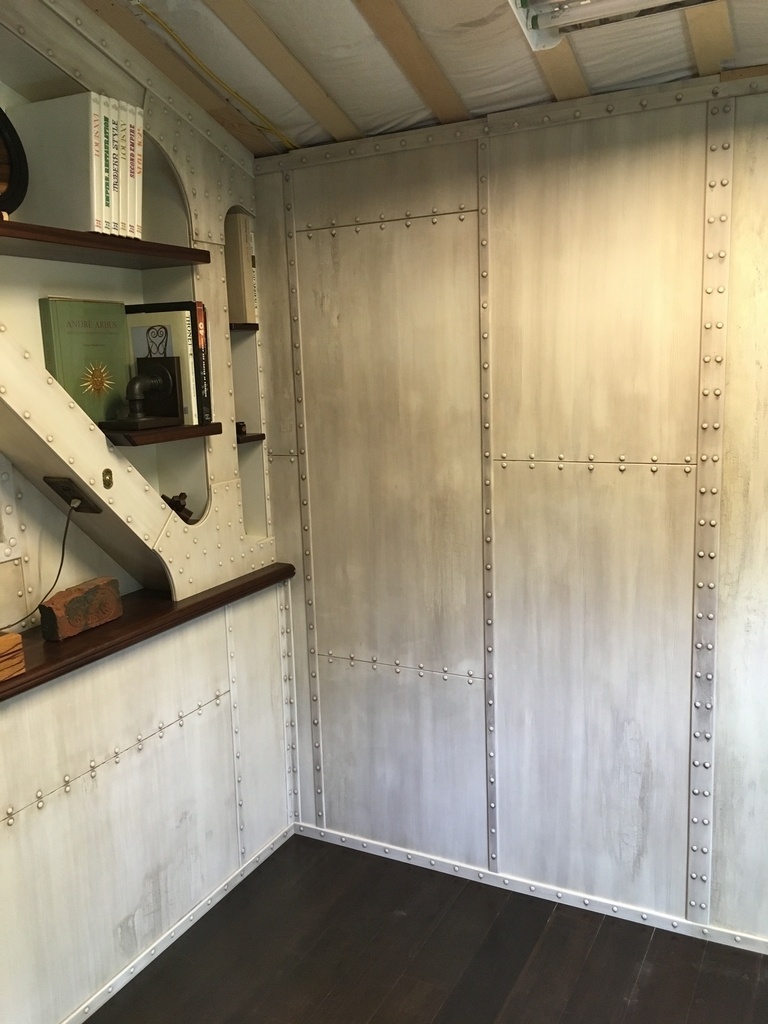

Mur nord

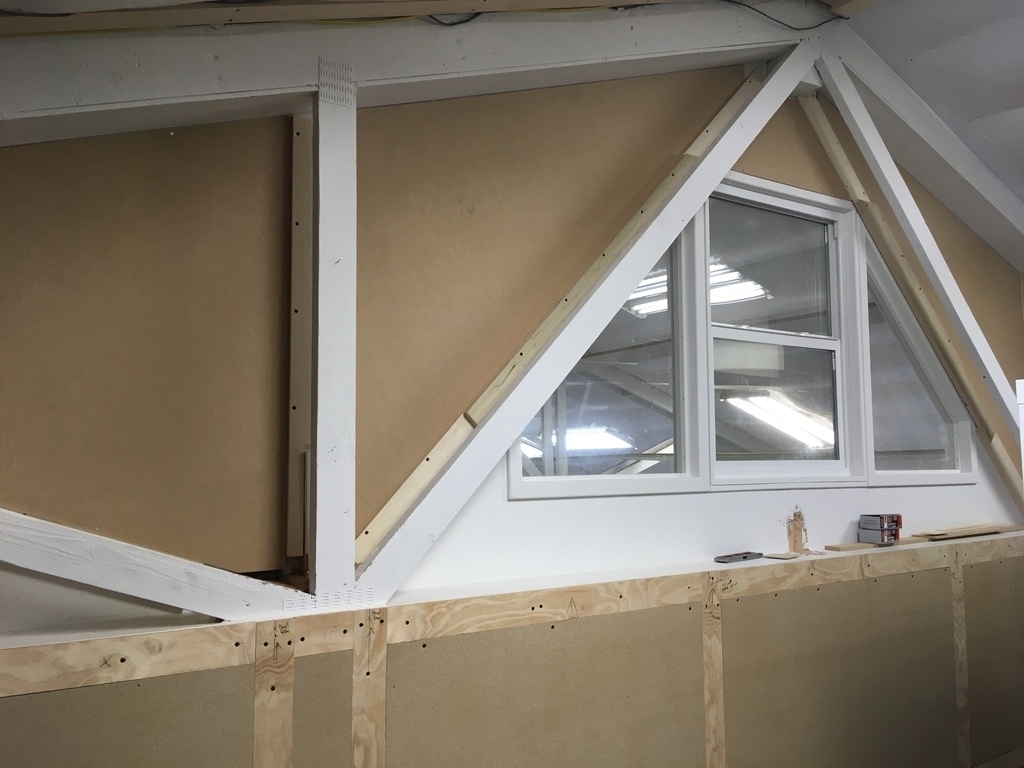

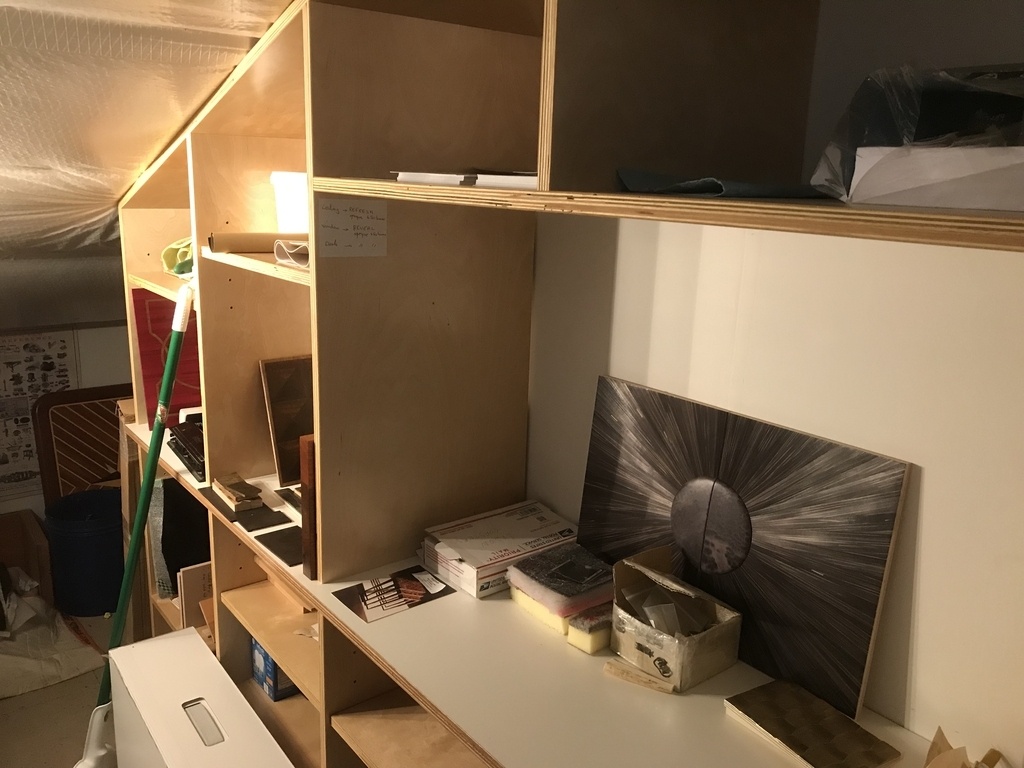

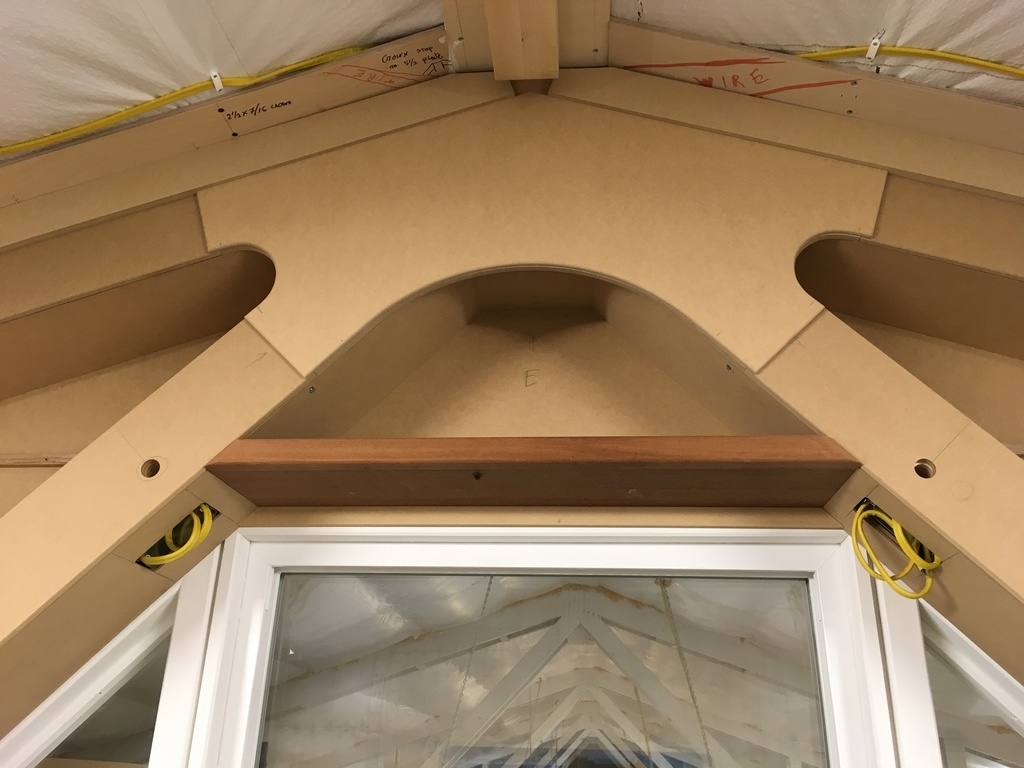

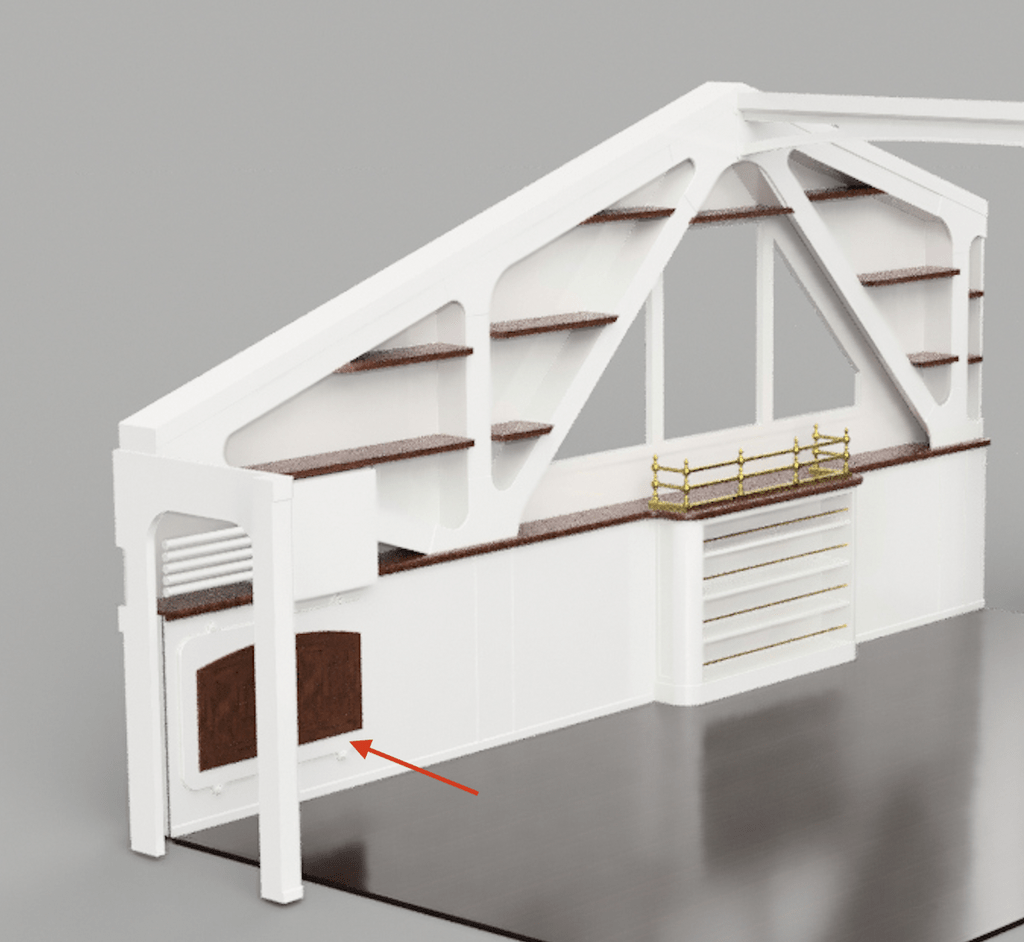

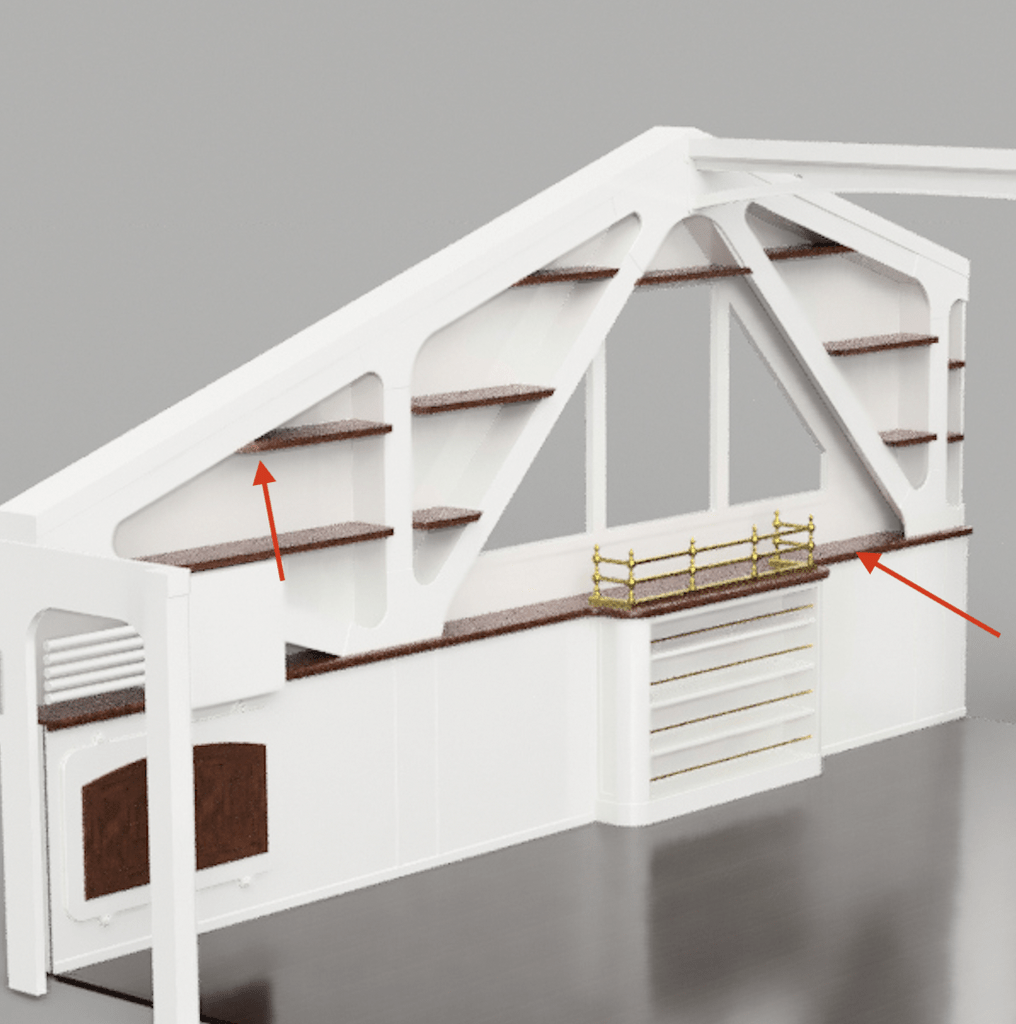

Mon atelier est une structure bois , le mur nord est constitué d un habillage de fermette , ce qui rend ce mur intéressant .

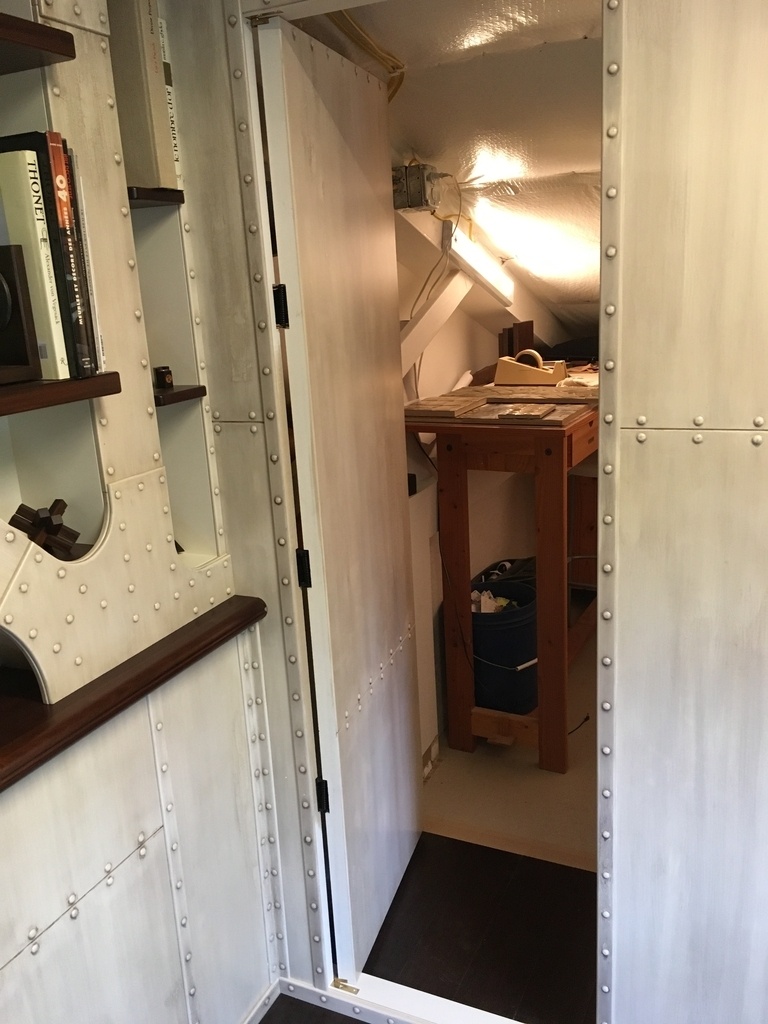

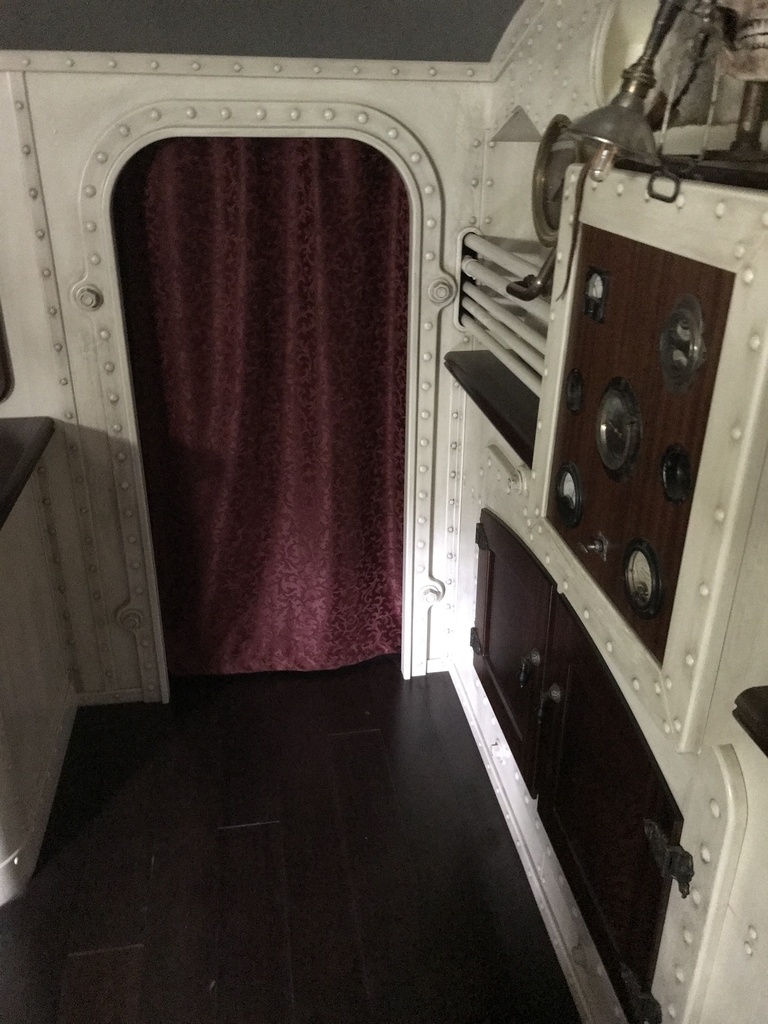

Avant d attaquer le grand mur il me fallait finir le passage d accés sous les combles.
Bon, les fermettes c est pas prévu pour être précis , donc il a fallu pas mal de calage pour que tout s aligne

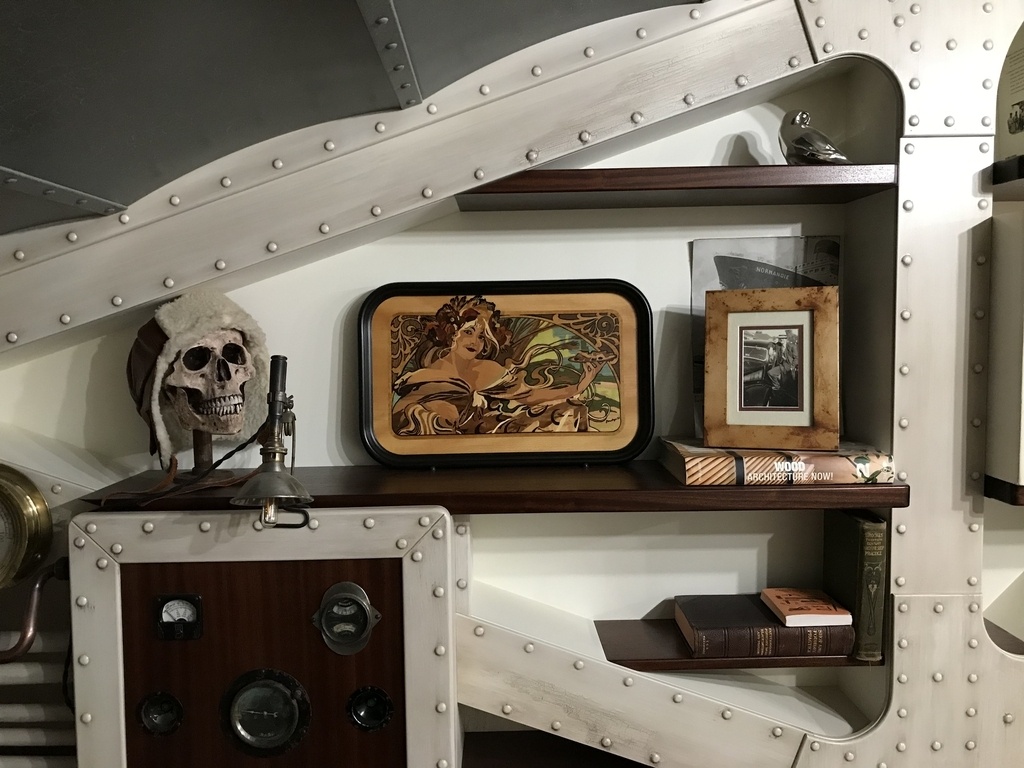

Le dessus et les etagéres de cet habillage sont également en Sapelle.Certaines coupe d étagères étaient assez aigu donc je les ai fini au lapidaire.

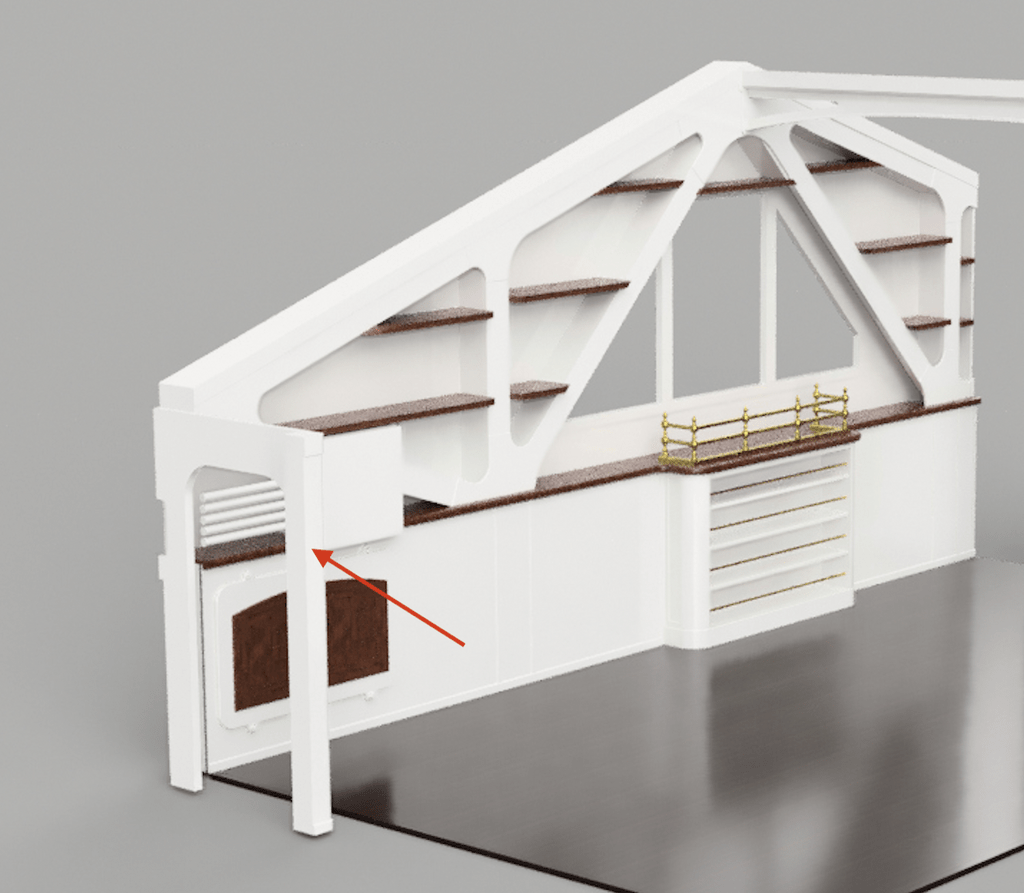

Vous remarquerez également que mon plateau en Sapelle étant plus grand que ma presse sous vide ,j ai du faire un sac sur mesure.

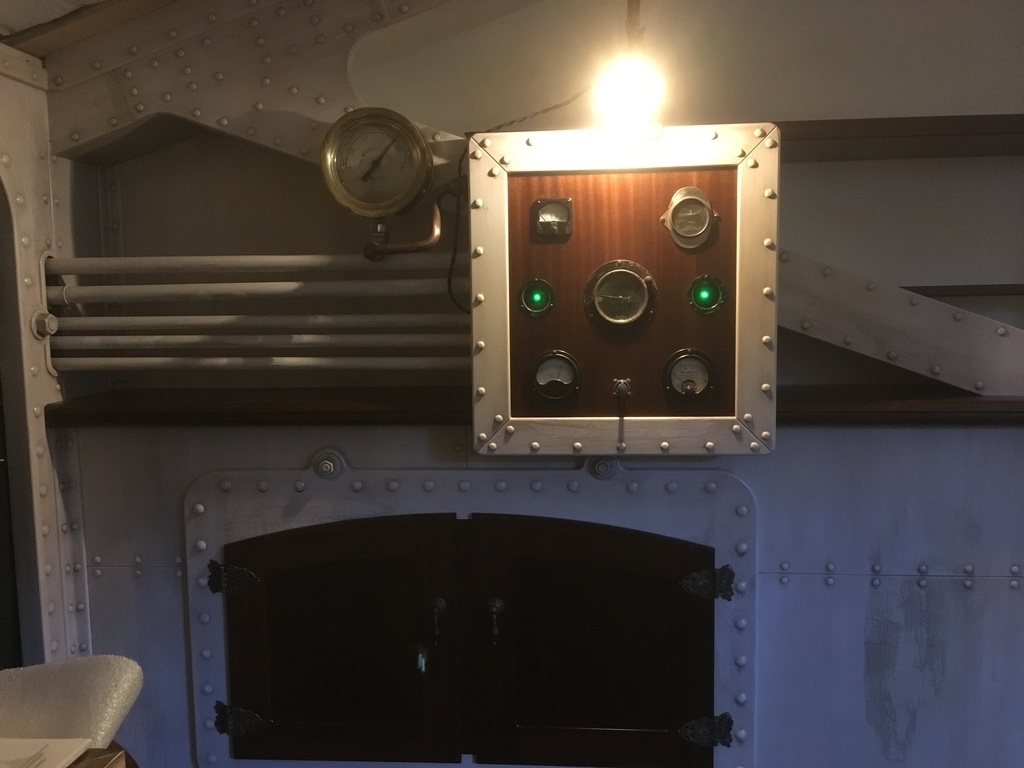

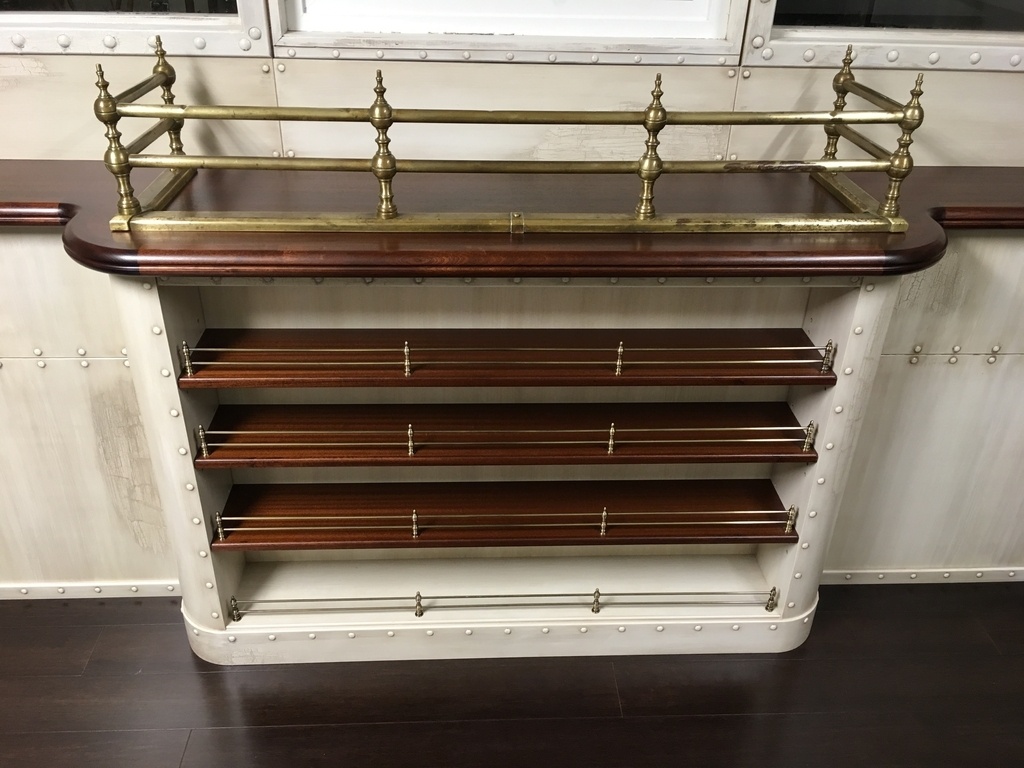

Petit meuble de rangement en partie basse , Dans les bateaux traditionnels il est courant de voir des portes de meuble avec les angles intérieurs arrondis , il y a une combine pour faire ça .Faire le cadre de la porte avec des arasements droits , la monter a blanc , et faire une feuillure a la défonceuse .le diamètre de la mêche sera le diamètre de l arrondi , la profondeur de la feuillure depend du diamètre de la mêche.
Pour ce genre de chantier , il faut s y prendre a l avance et rechercher les quincailleries , j ai eu de la chance en trouvant la balustrade en laiton dans une brocante( j ai dessiné le meuble en fonction) . les cadrans viennent de brocante et Ebay , les lampes autour de la fenêtre viennent d une entreprise qui récupère les quincaillerie dans les vieux bateaux...
Mur Est
Sur le mur Est, il ne restait pas beaucoup a faire , c est le même mur ou se trouve la porte mais il fallait faire un accés a un petit local de rangement sous les combles , il semblait opportun de faire une porte dérobée. J ai monté la porte sur pivot ,un faux livre sur les etagéres déverrouille la porte par un systéme de cable .Ma fille appelle ce local l'USSR (ultra secret snack room).
vissage des pivots , il n y a pas beaucoup de place...
La (fausse) poutre métallique

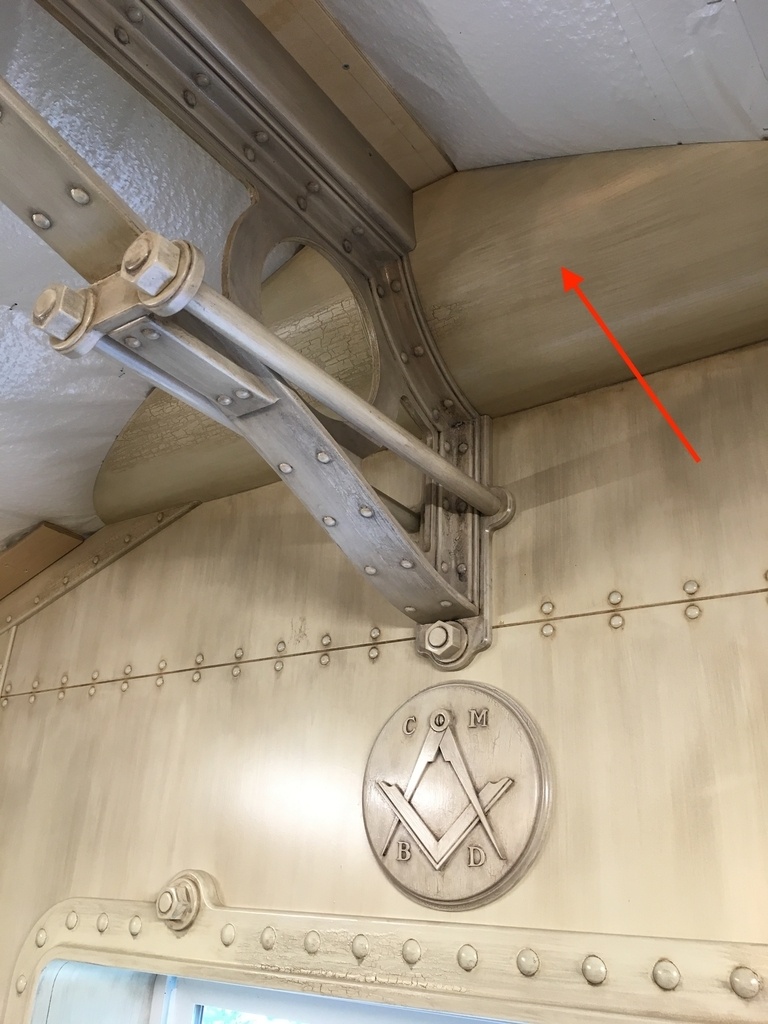

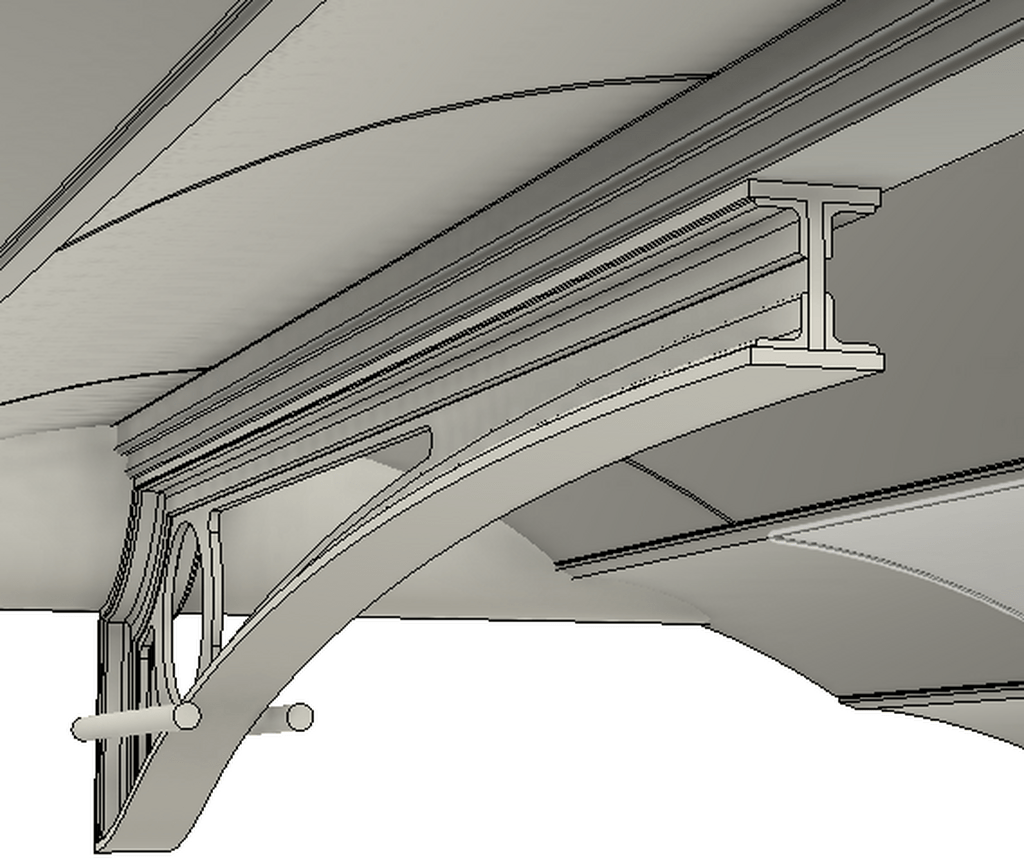

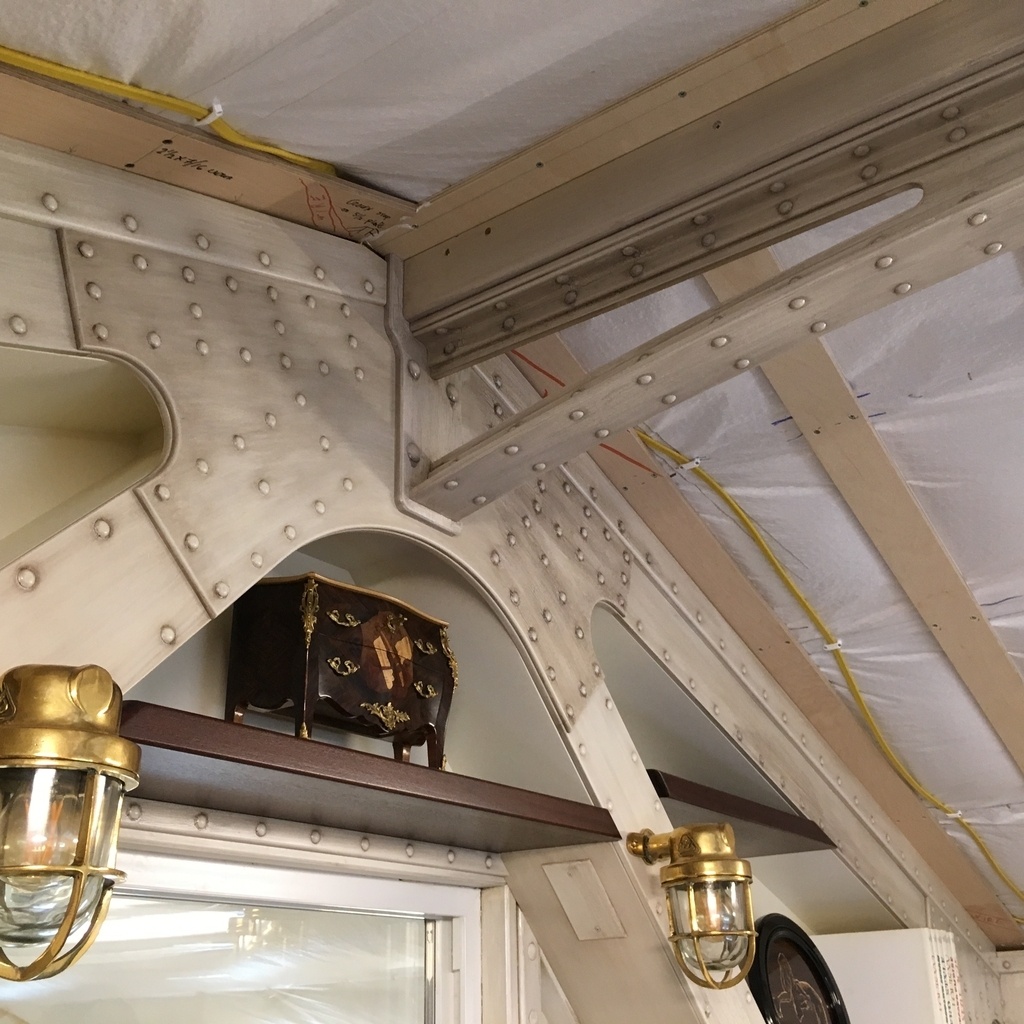

La poutre centrale fut sans doute un des aspect préféré de la piéce. Je l ai dessiné sur Fusion 360 .Je ne reviendrais pas sur les techniques de gabarit (Voir mon pas a pas :

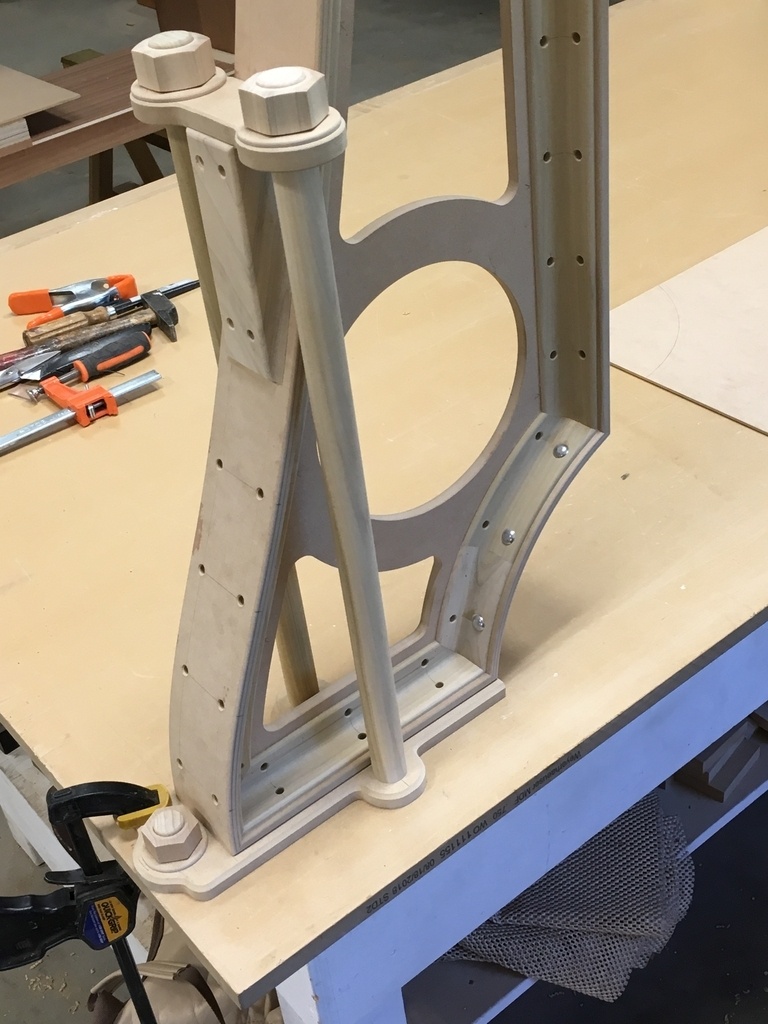

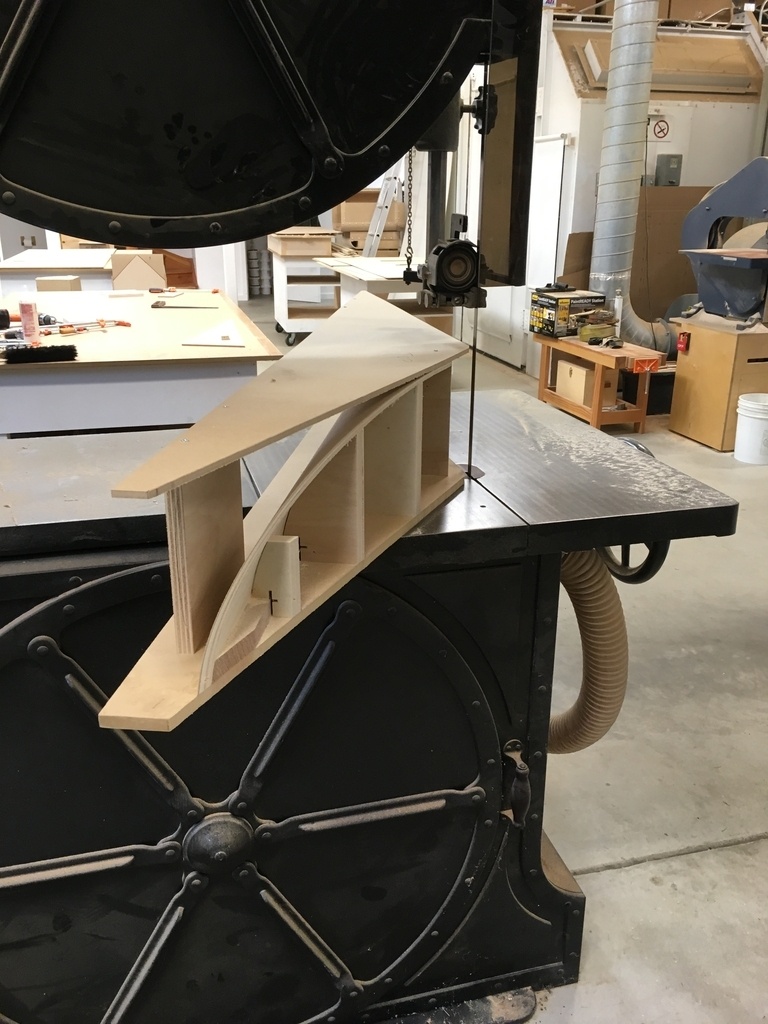

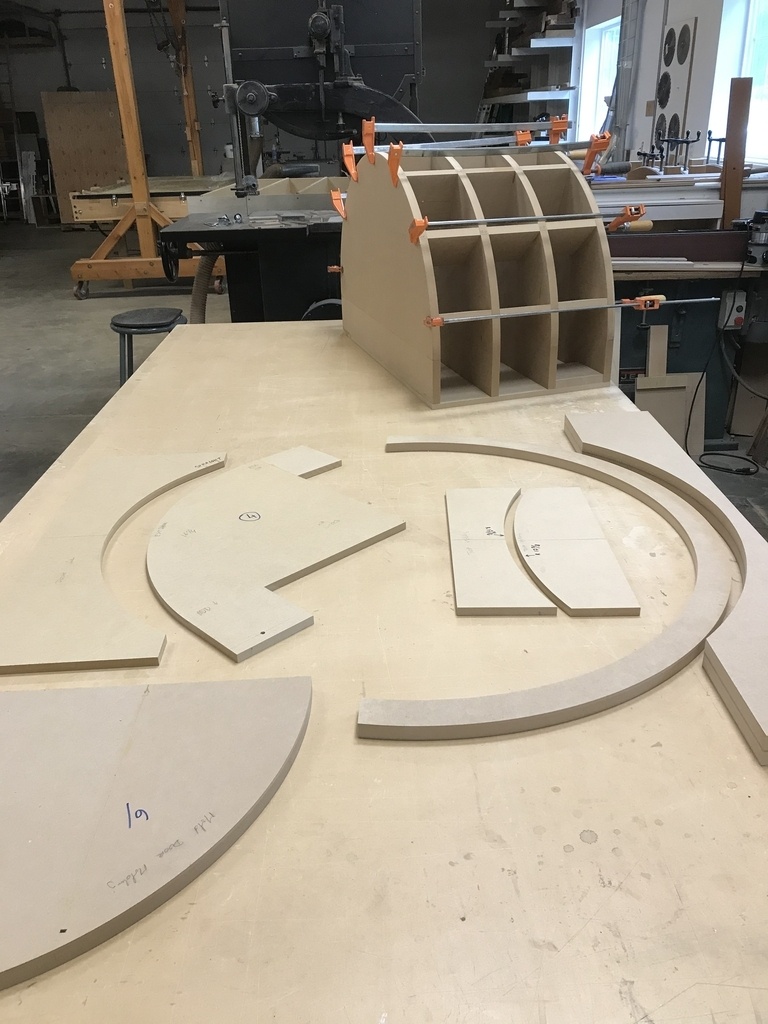

Faire des gabarits précis sans commande numérique.)

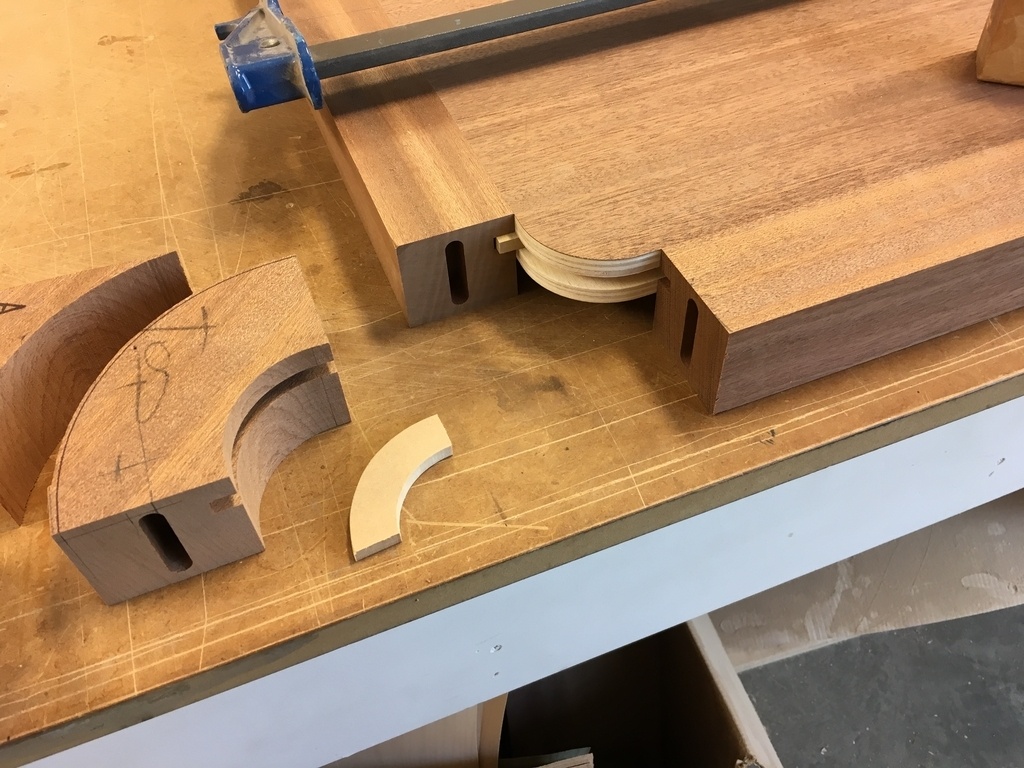

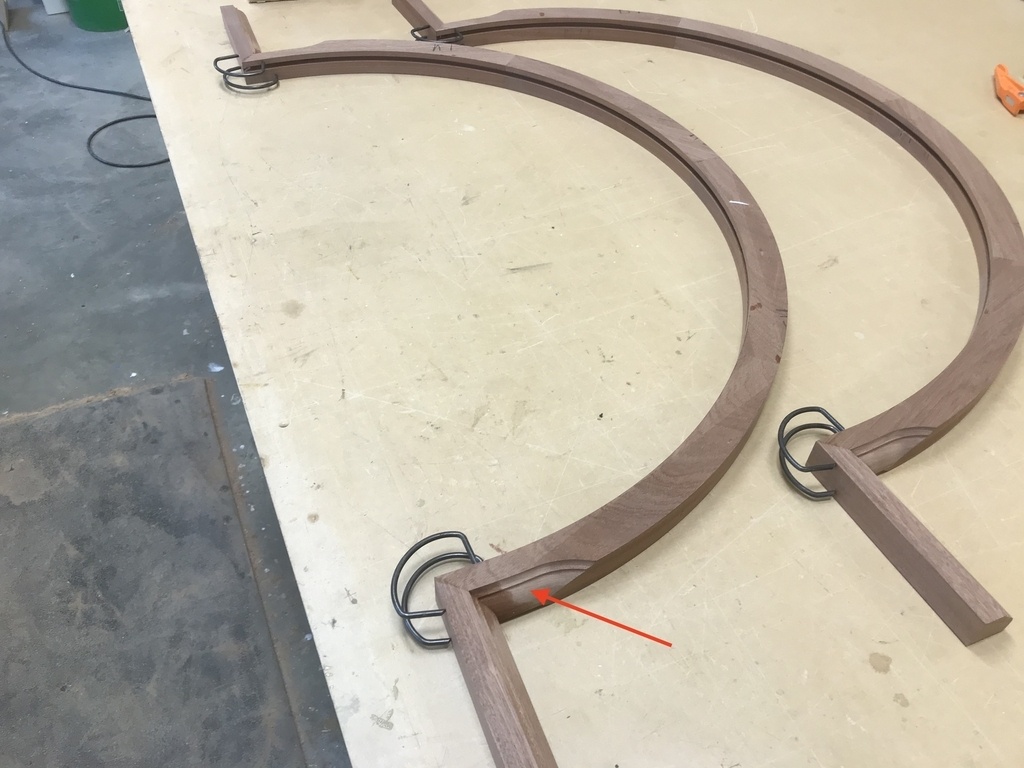

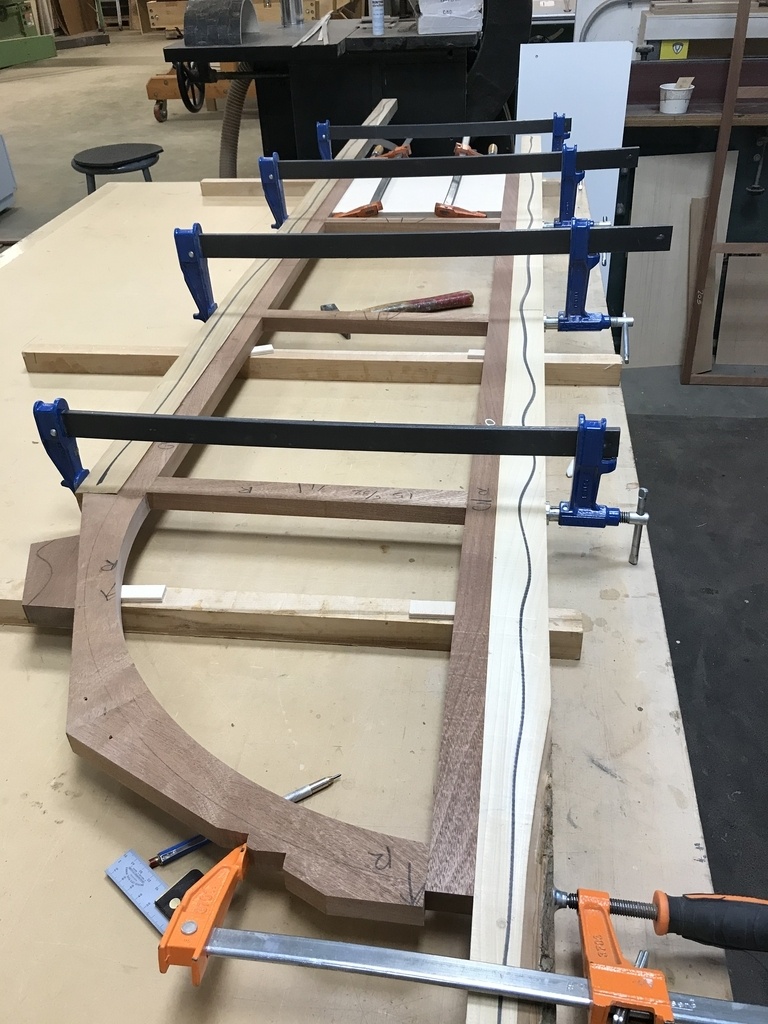

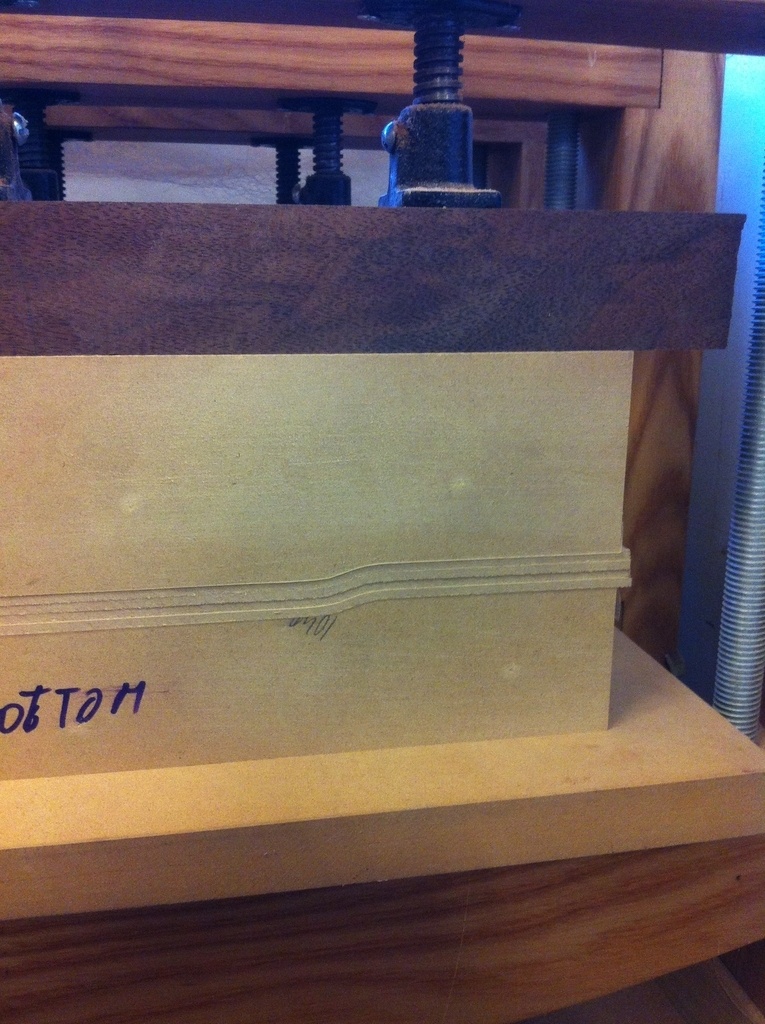

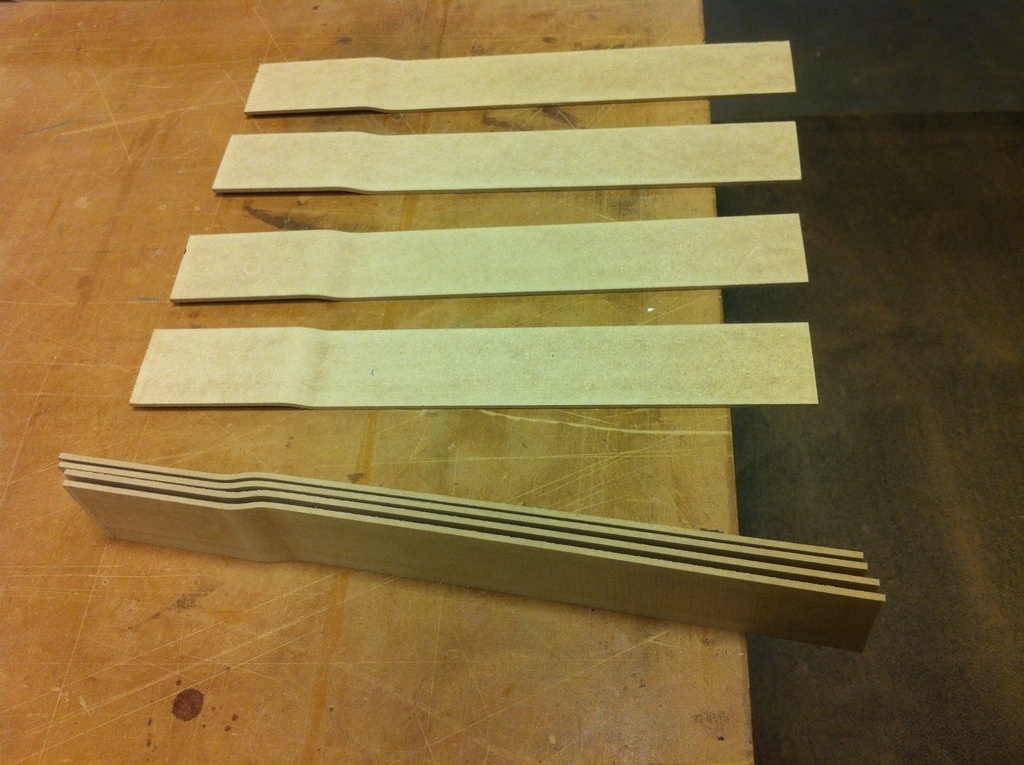

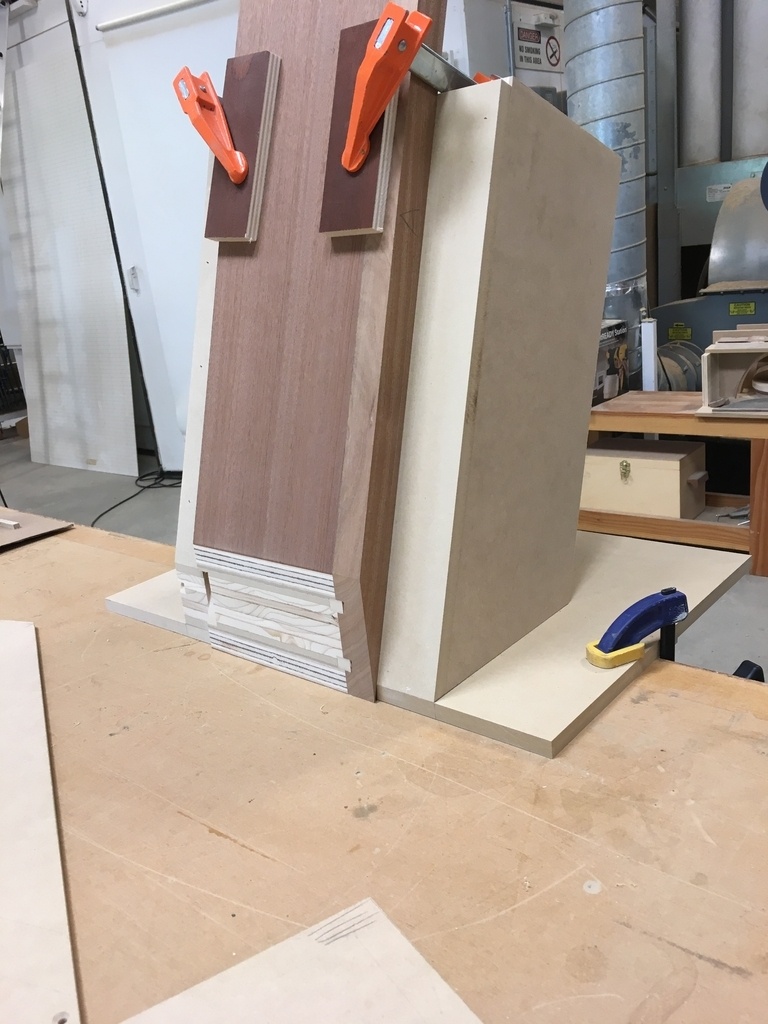

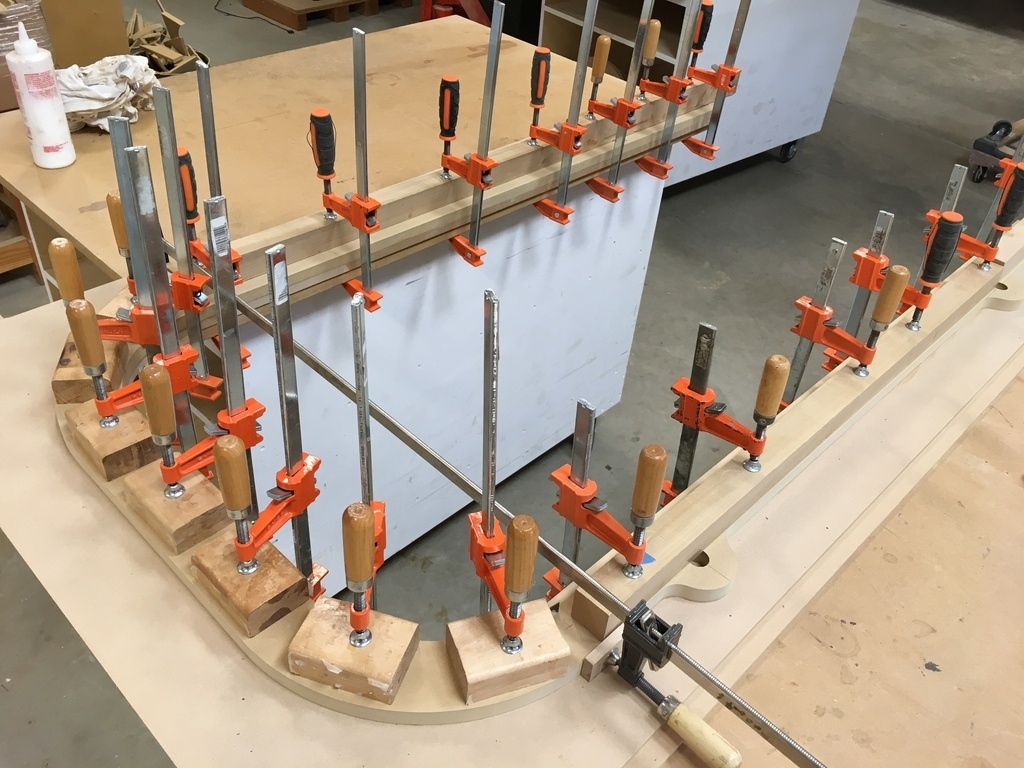

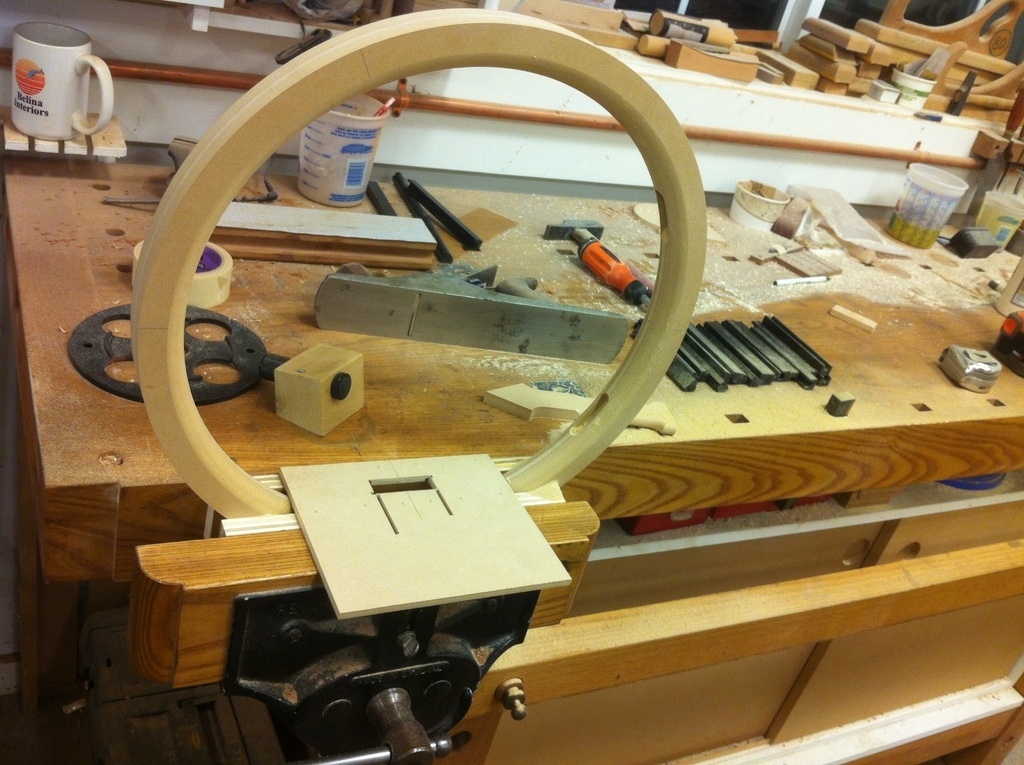

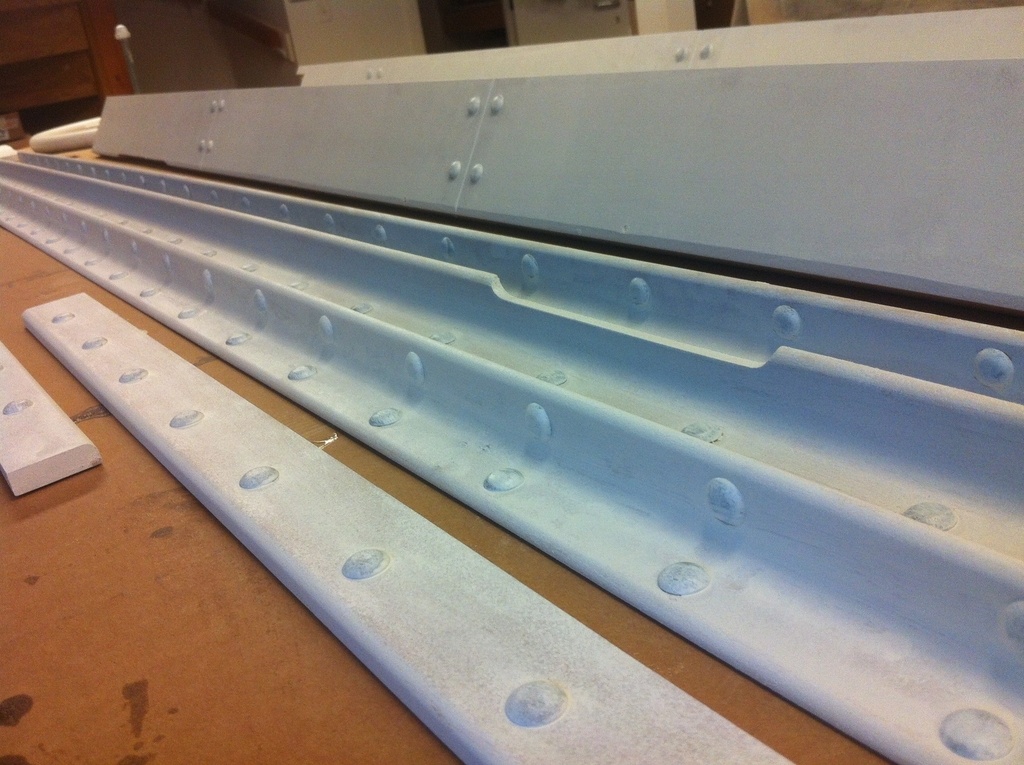

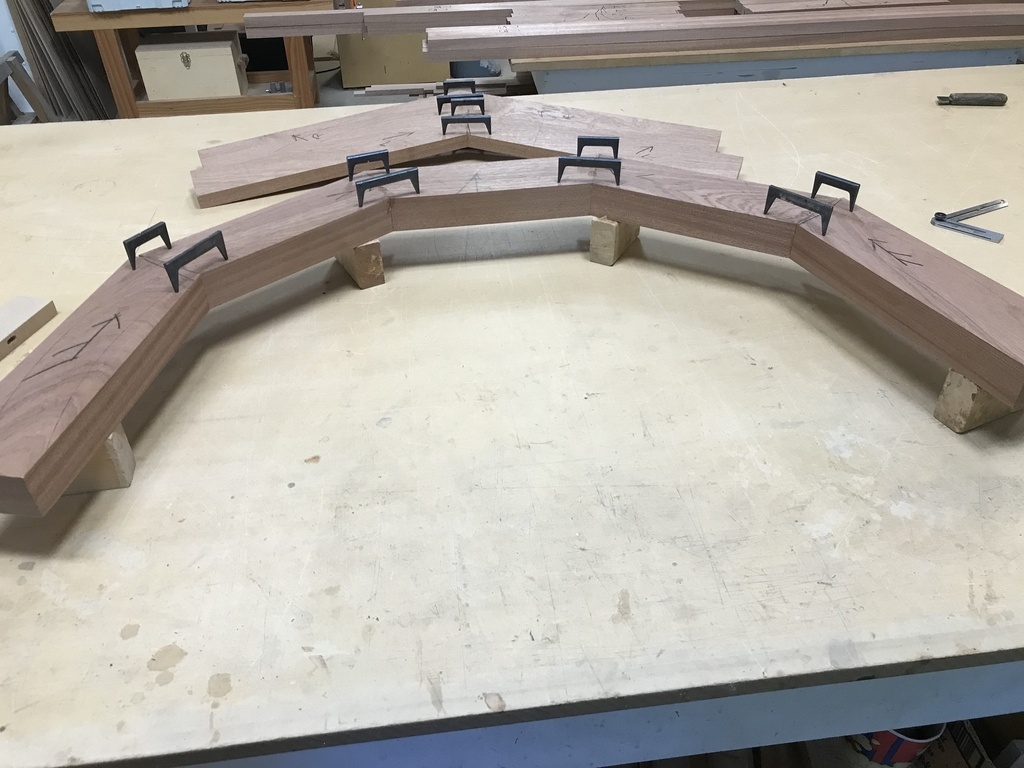

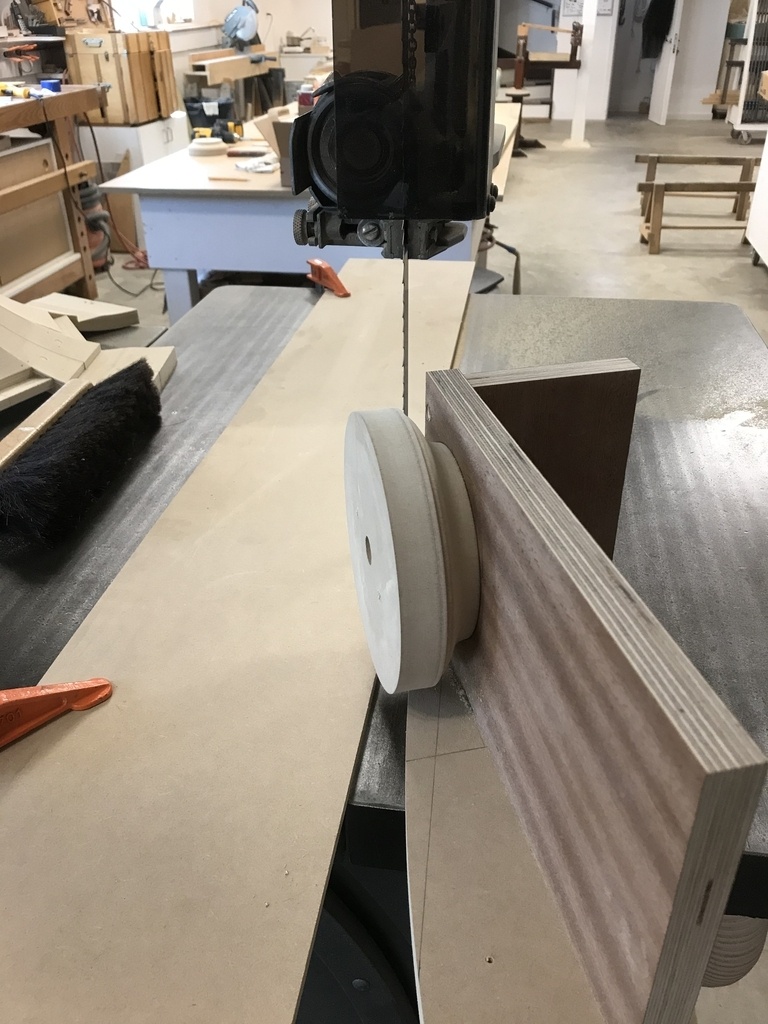

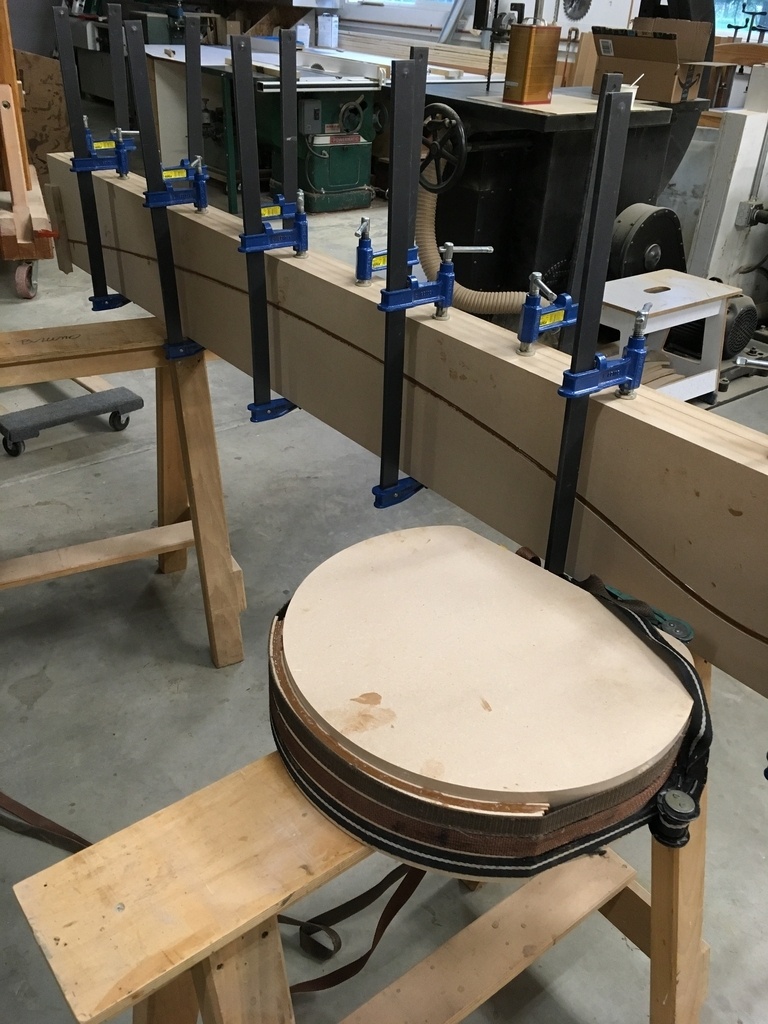

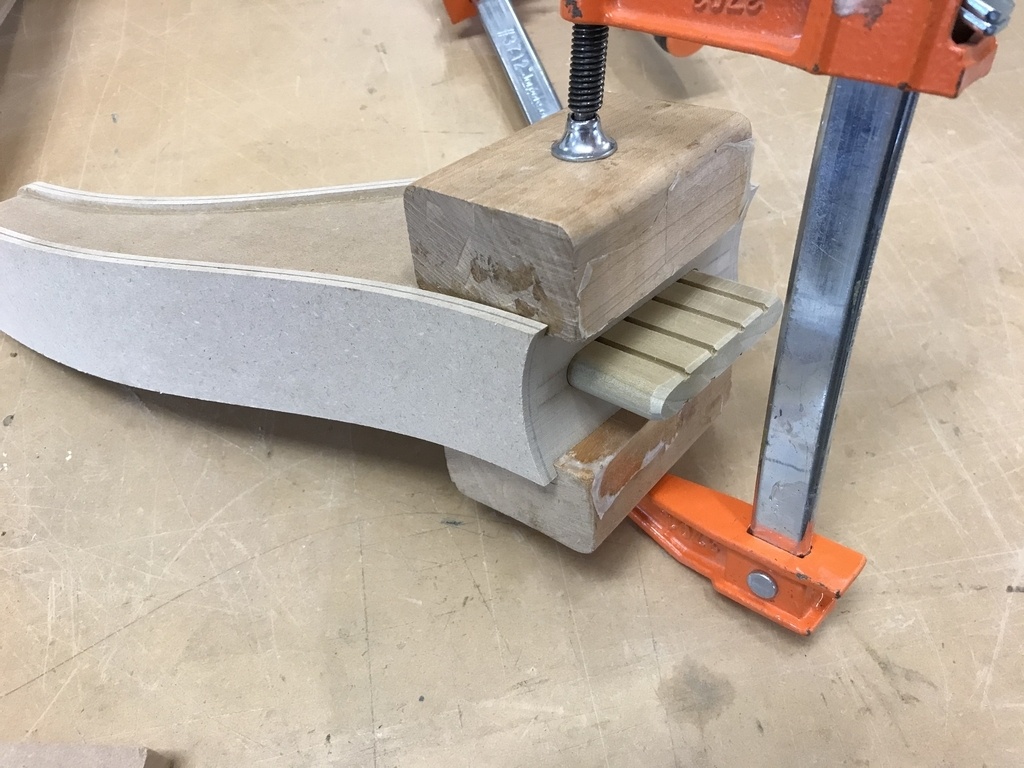

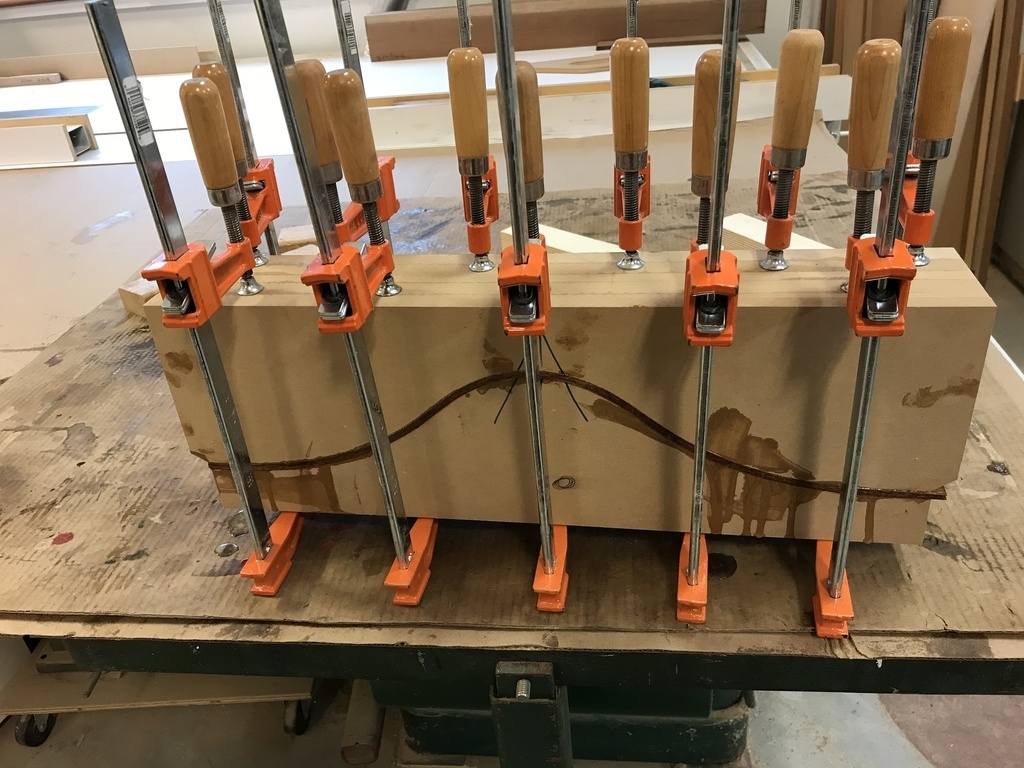

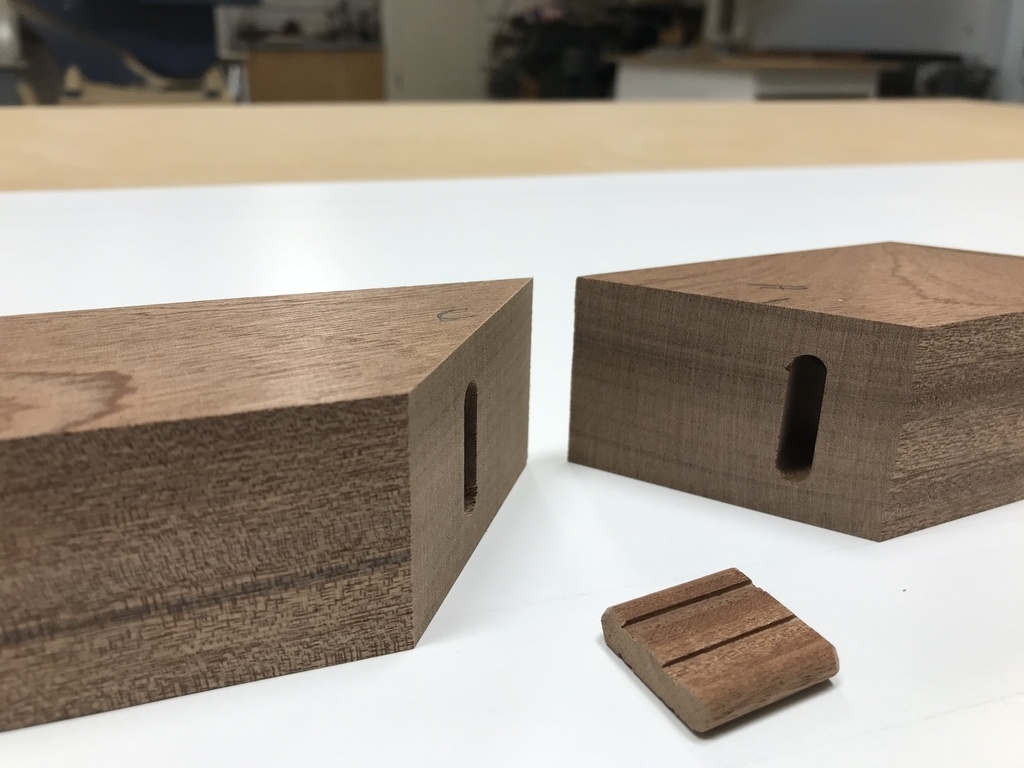

Preparation des laméllés collés et des "cornières" ceintrées
Montage final avant finition , les rivets sont du commerce (aluminium.)
Peint et en place ,Le faux tuyau au plafond est là juste pour donner une forme intéressante à la poutre.
Le blason de la corpo ( just because)

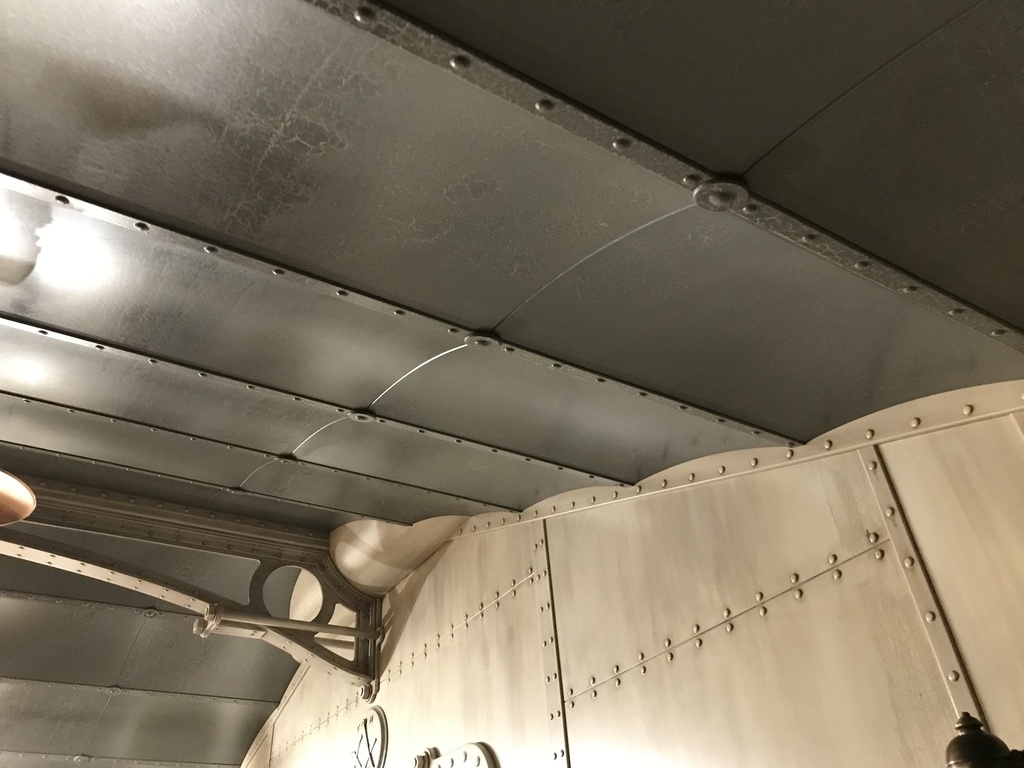

Le plafond

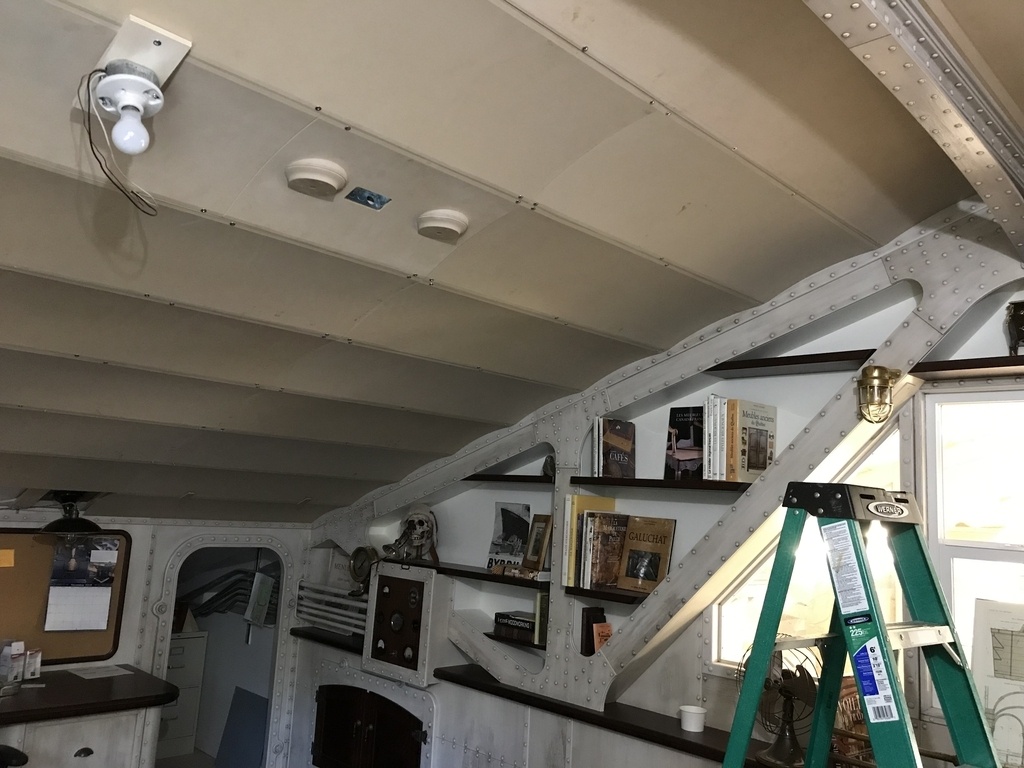

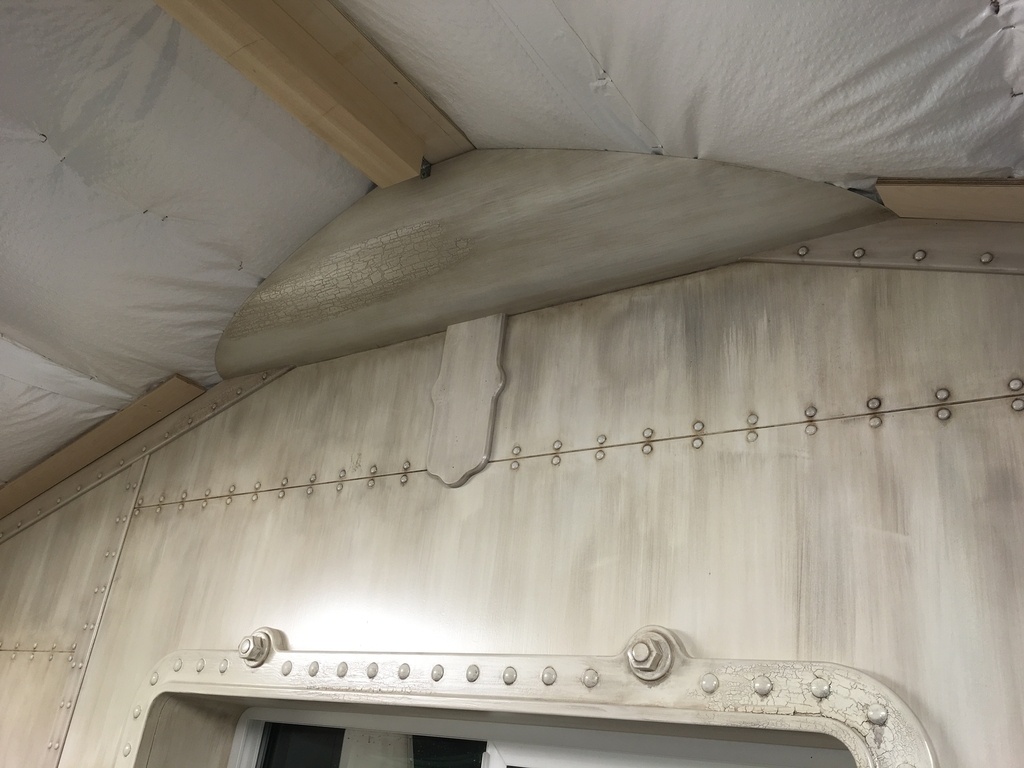

J avais hate de cacher l isolation au plafond et de remplacer les fluorescents.

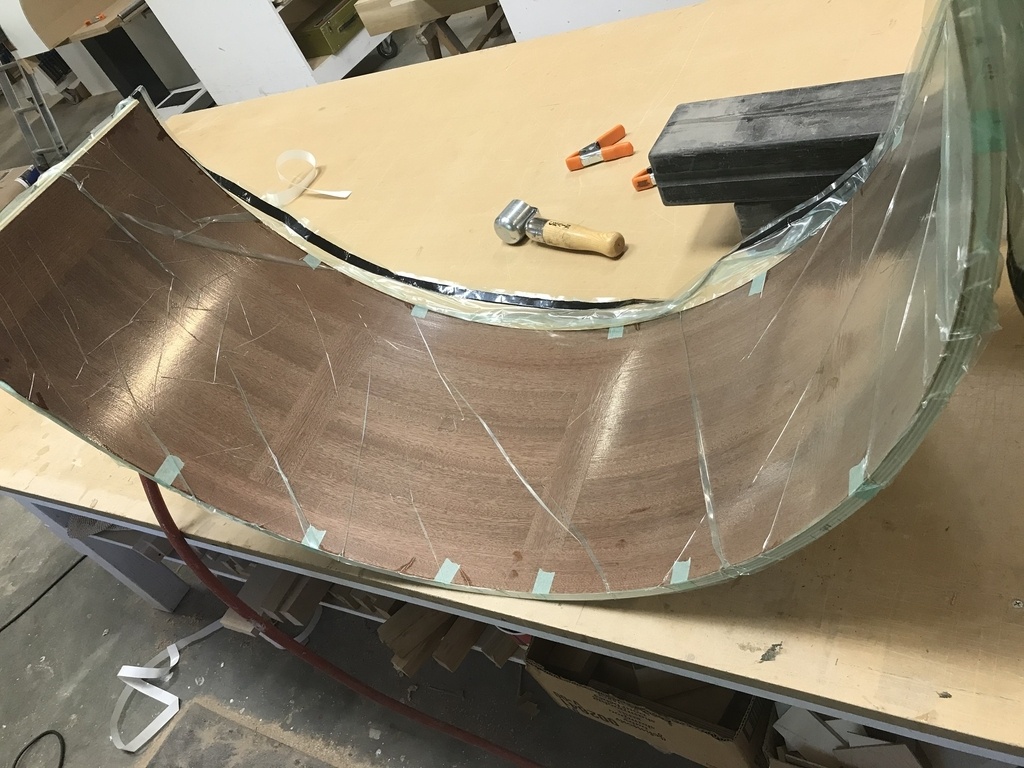

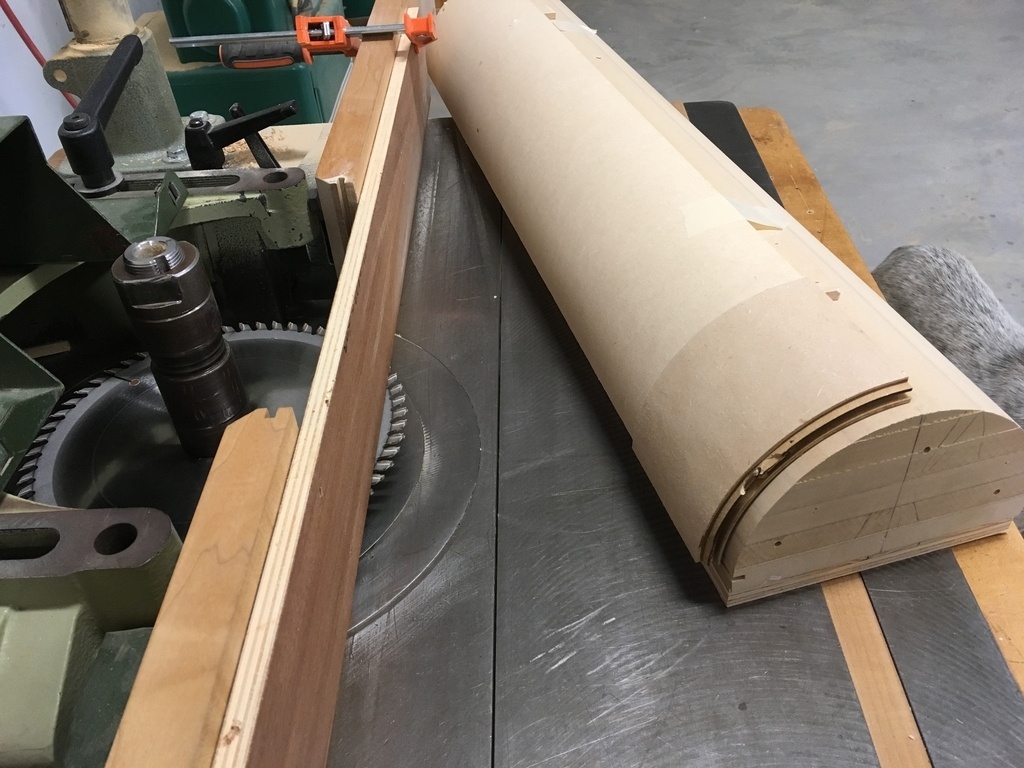

Les panneaux du plafond sont un 3 plis de MDF de 3 mm , ,j avais 2 moules , vu que je collais a l epoxy je ne pouvais en faire que 2 par jour. donc je m y suis pris a l avance et faisait un collage tout les soirs .
La premiere étape fut de faire une trame au plafond pour recevoir les panneaux
Les panneaux étant courbe et en angle j ai du faire des bases de niveau pour recevoir les luminaires.

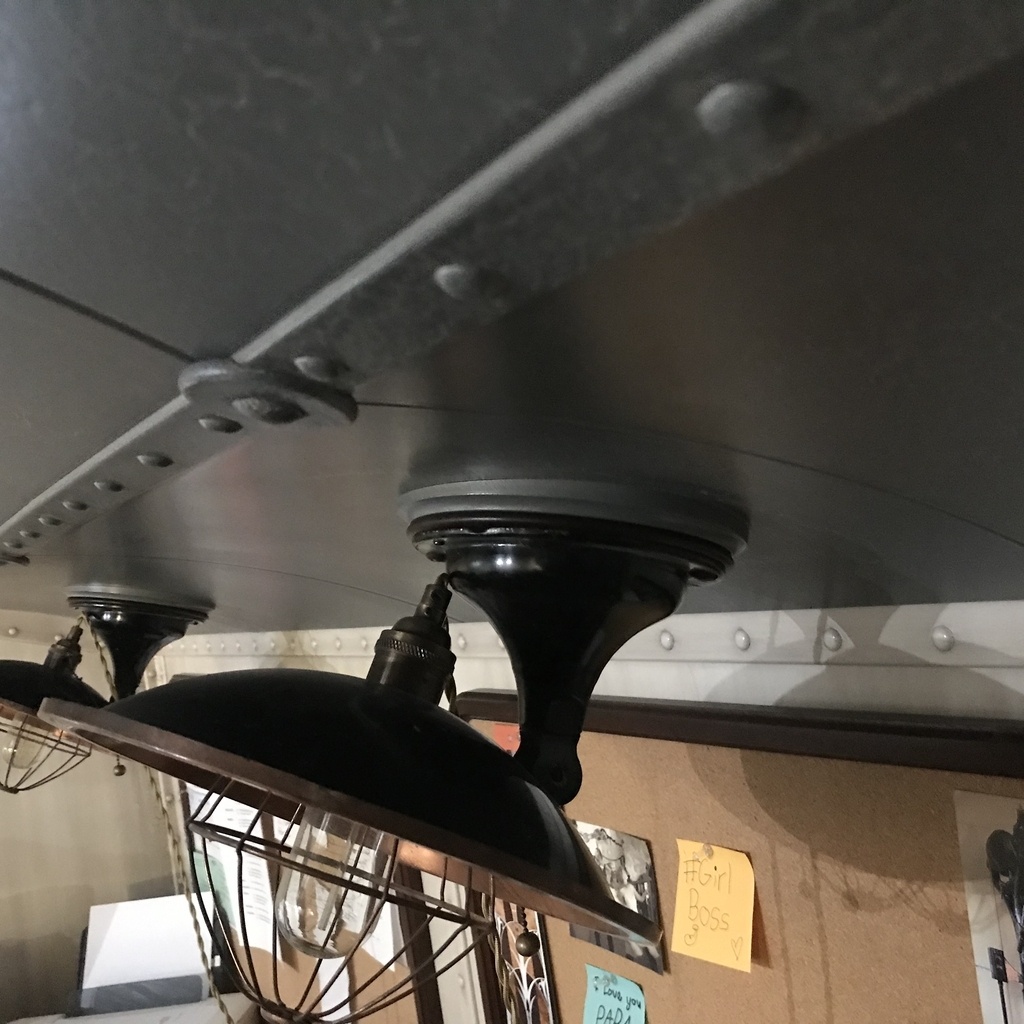

Les lampes a 3 ampoules sont fait avec du tuyau de plomberie , les 2 articulés étaient des vieilles lampes chauffantes que j ai modifié

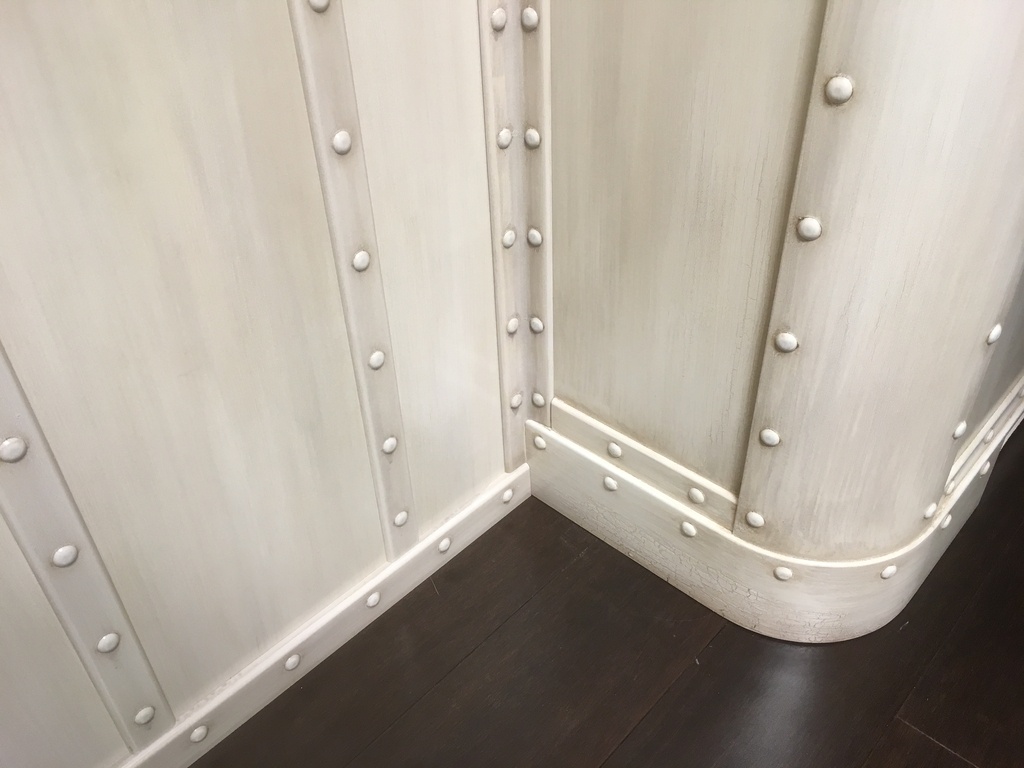

La peinture des murs a été fait au pinceau , celle du plafond au pistolet qui convient mieux au craquelé. La sous couche est jaune.

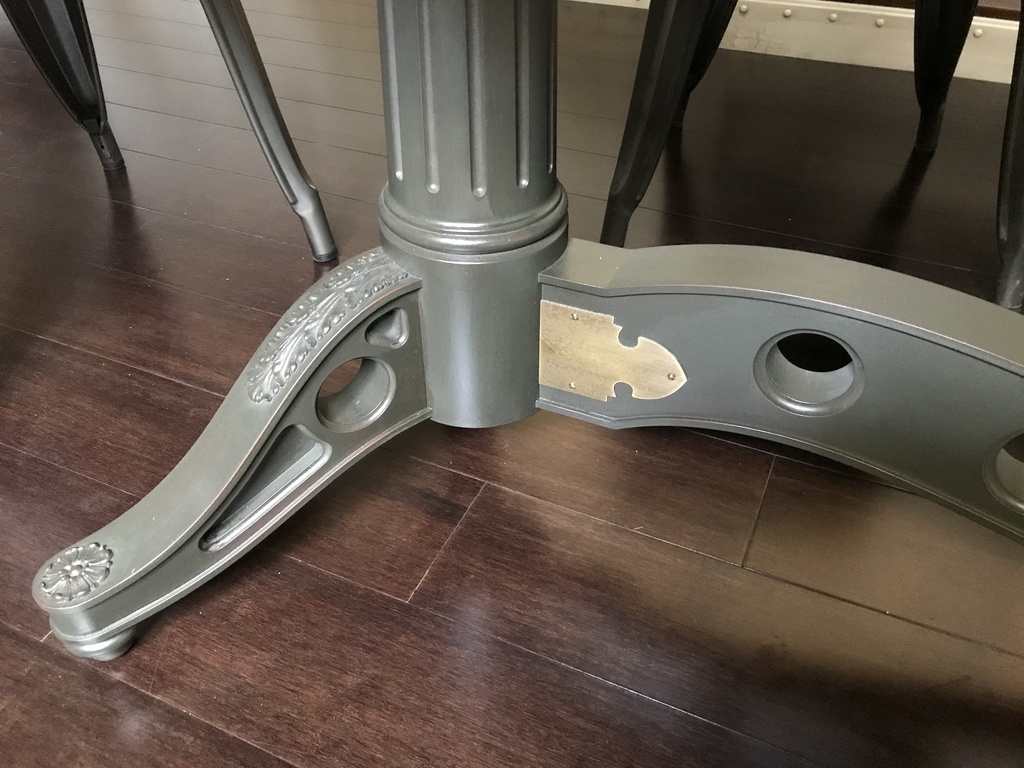

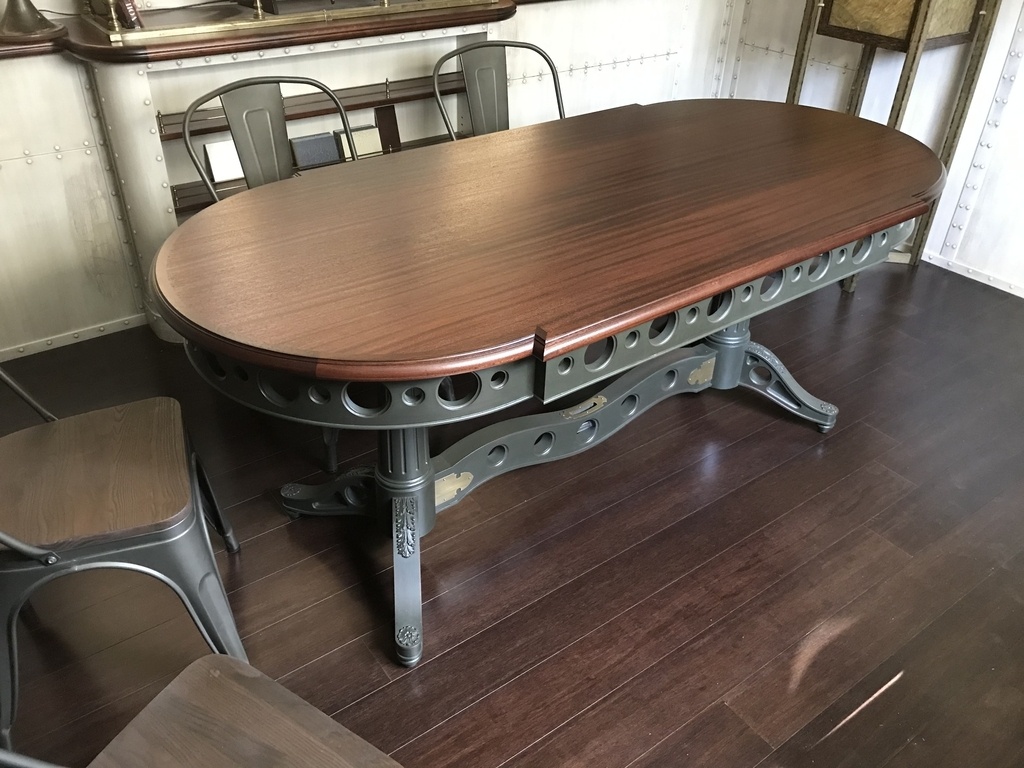

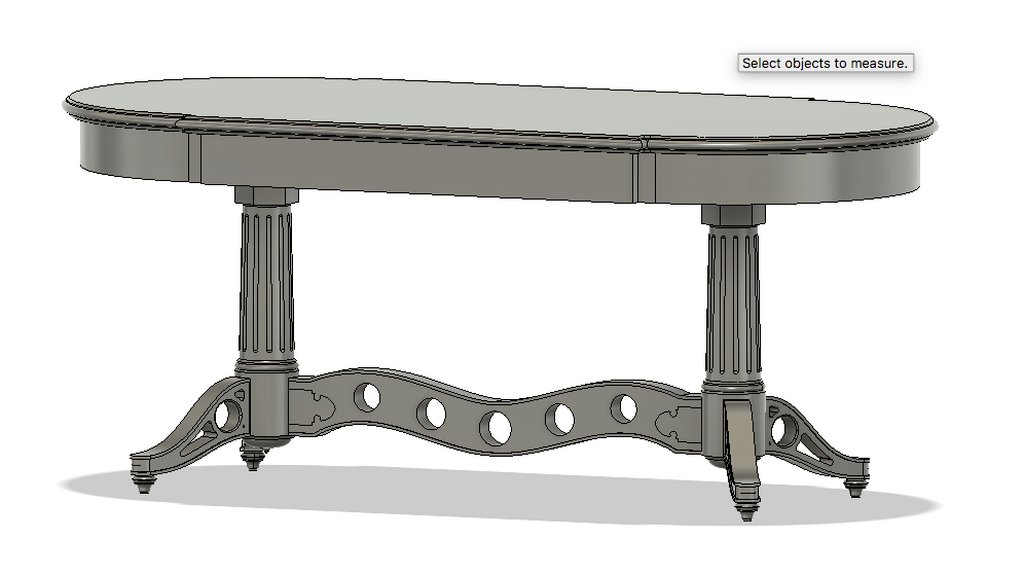

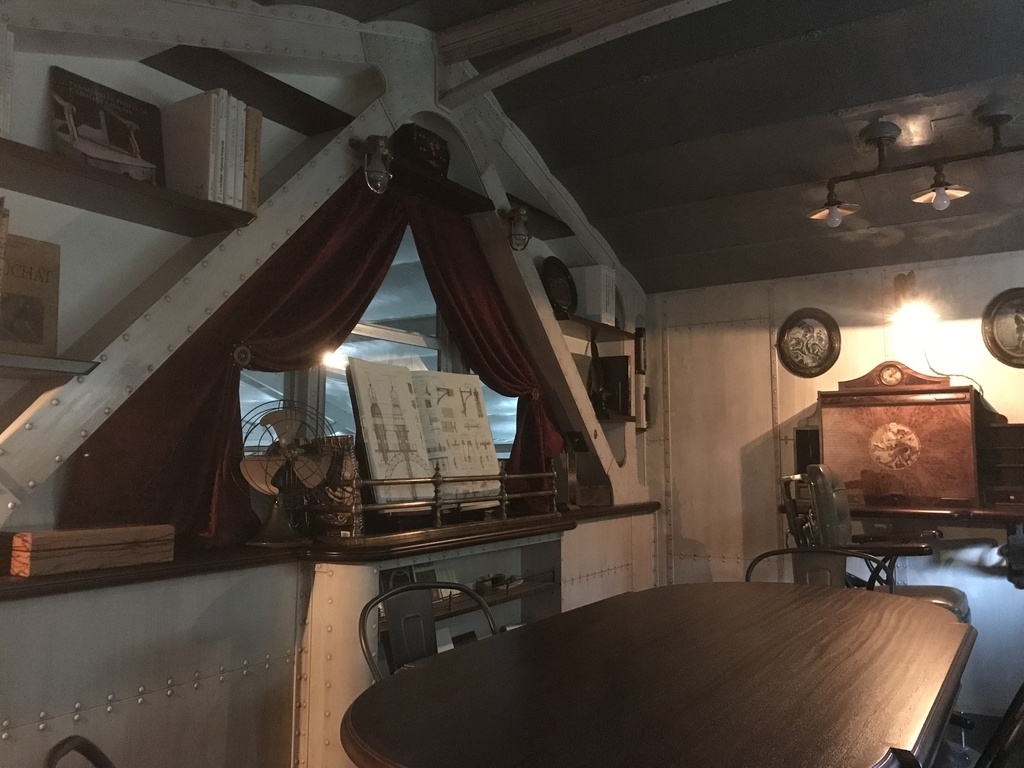

La table centrale

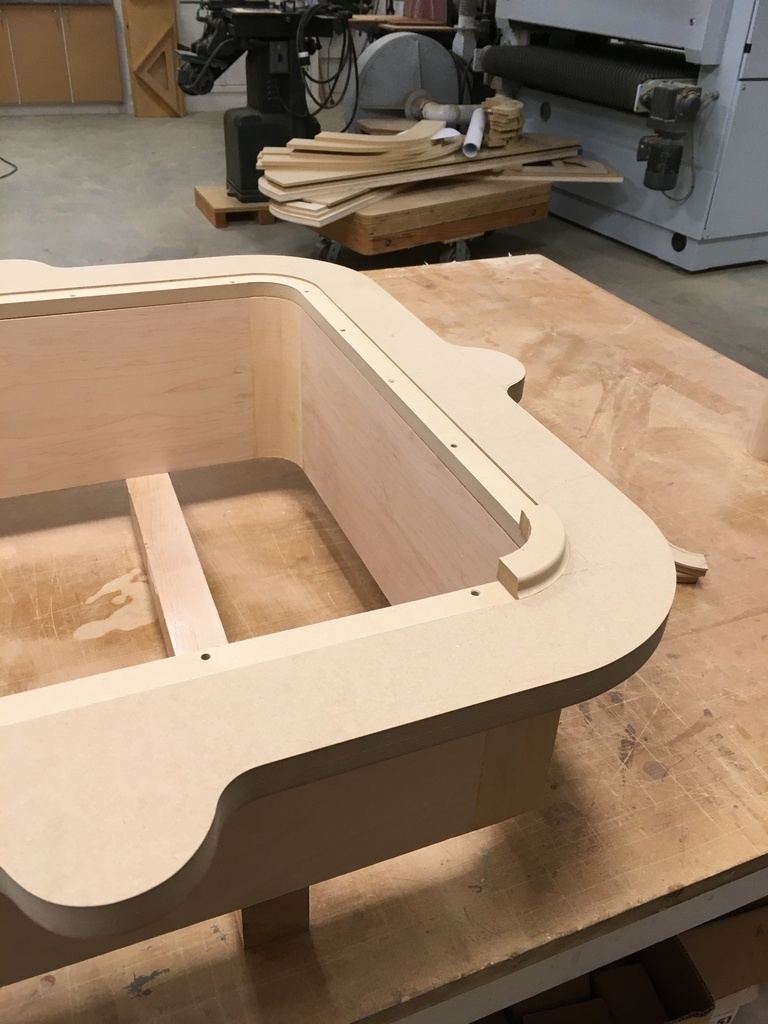

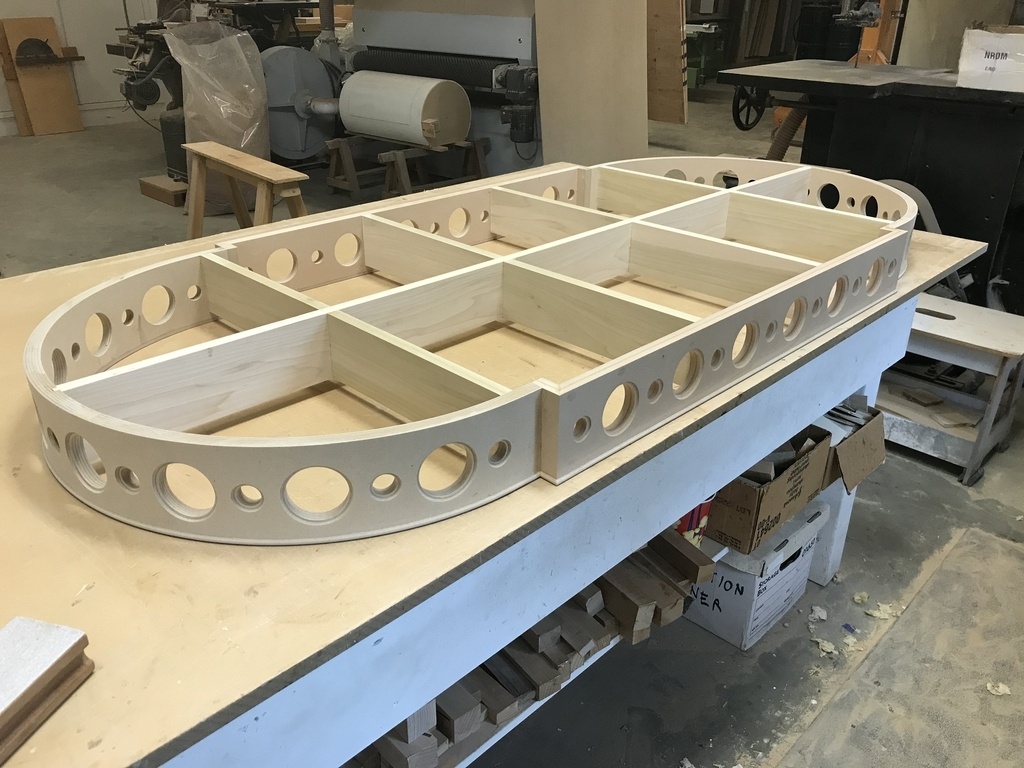

Toujours dans le même esprit , piétement en peuplier et MDF , dessus plaqué Sapelle et massif.

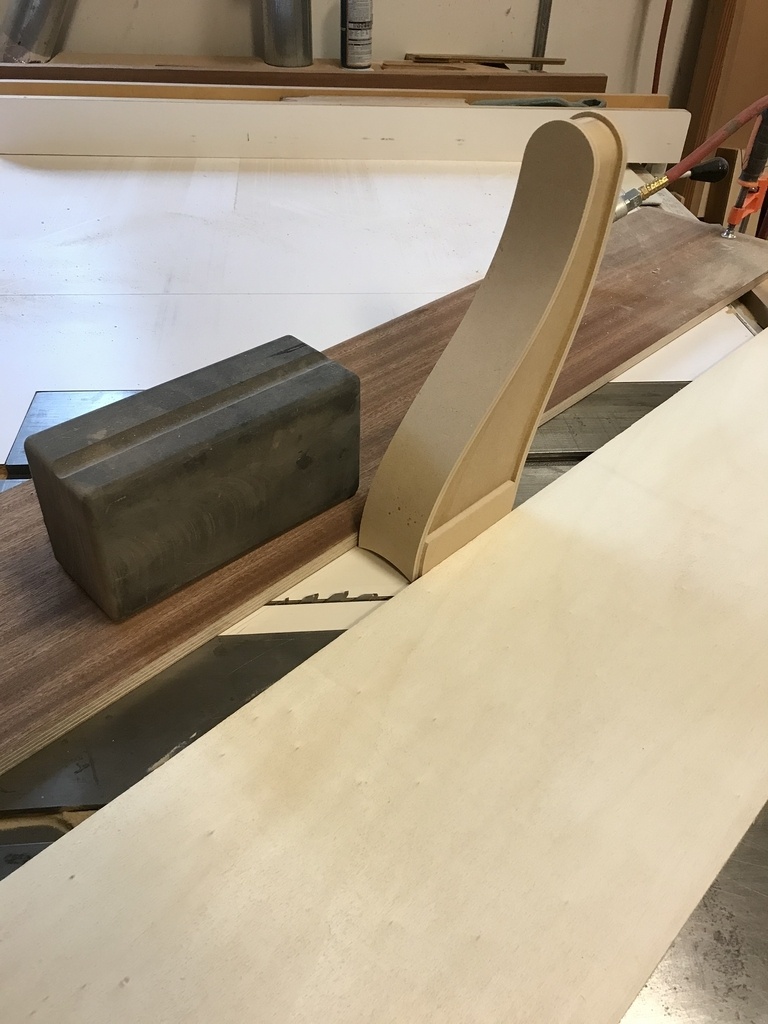

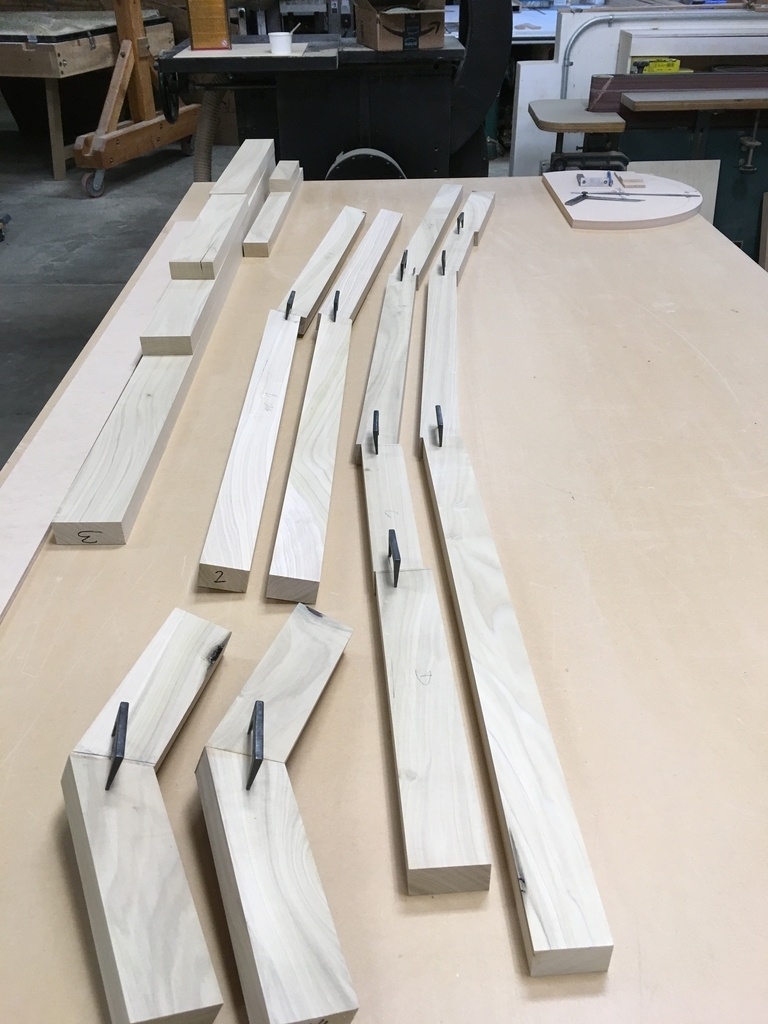

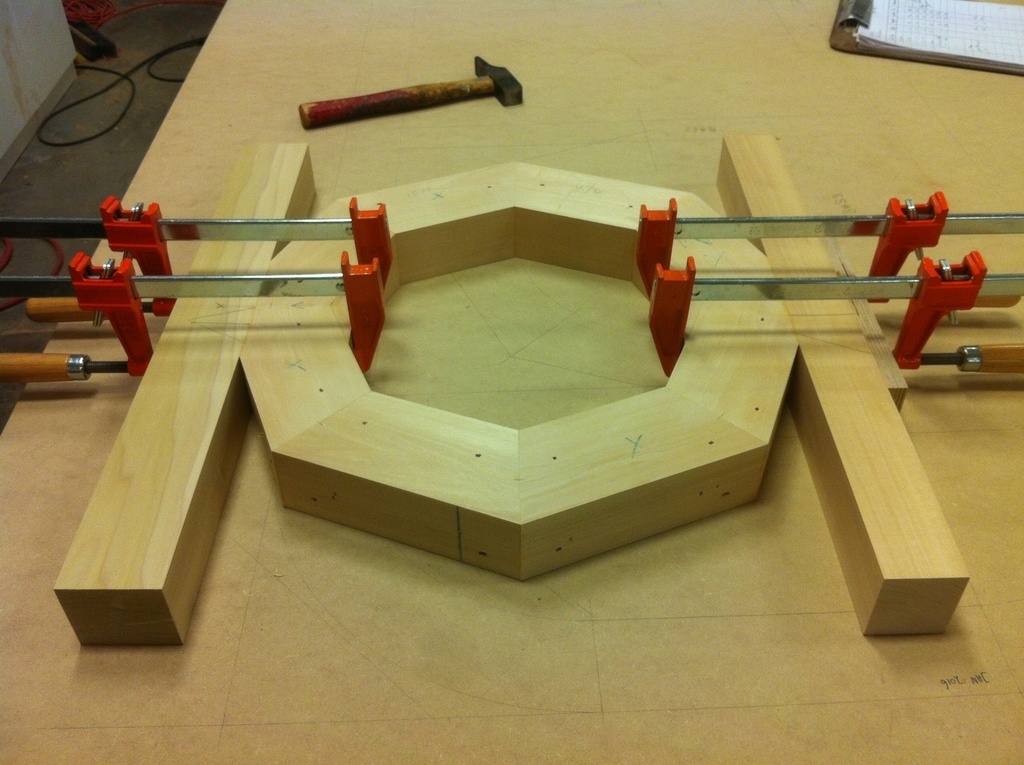

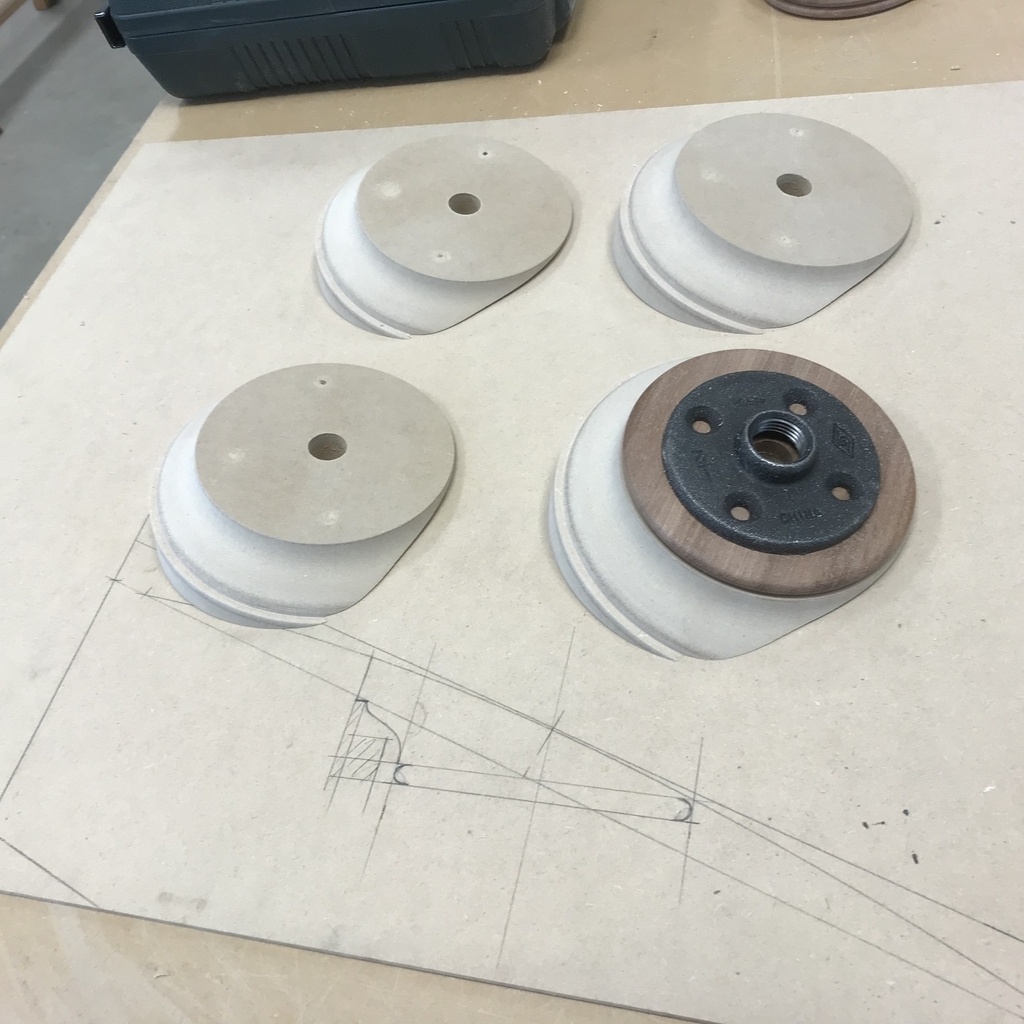

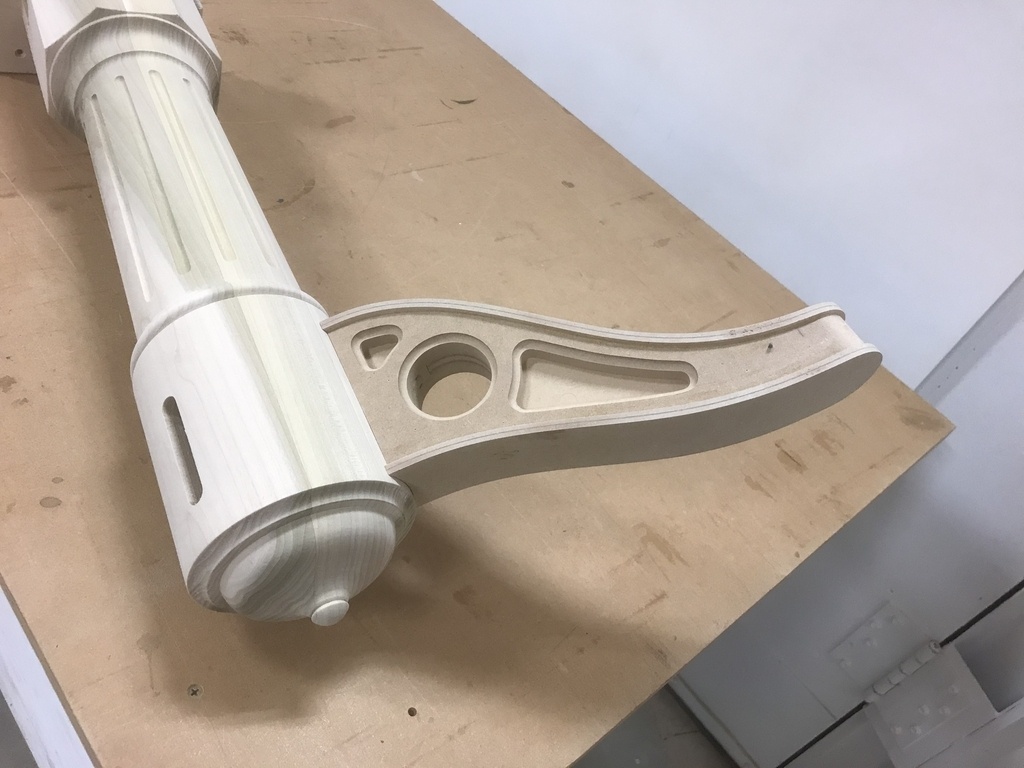

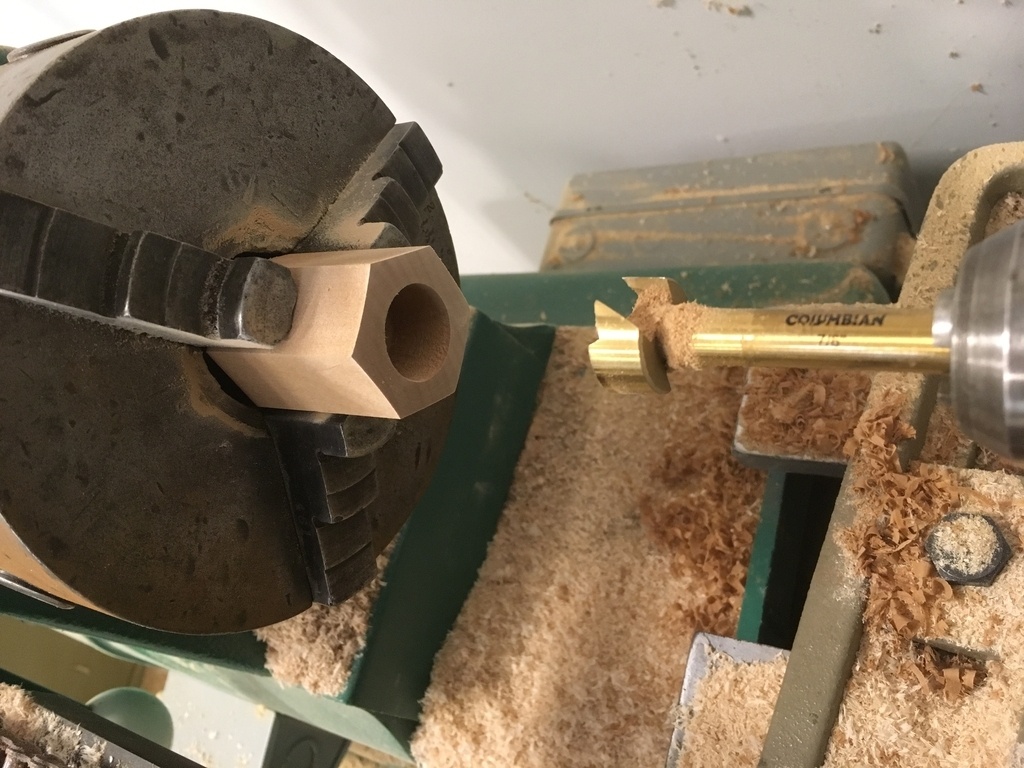

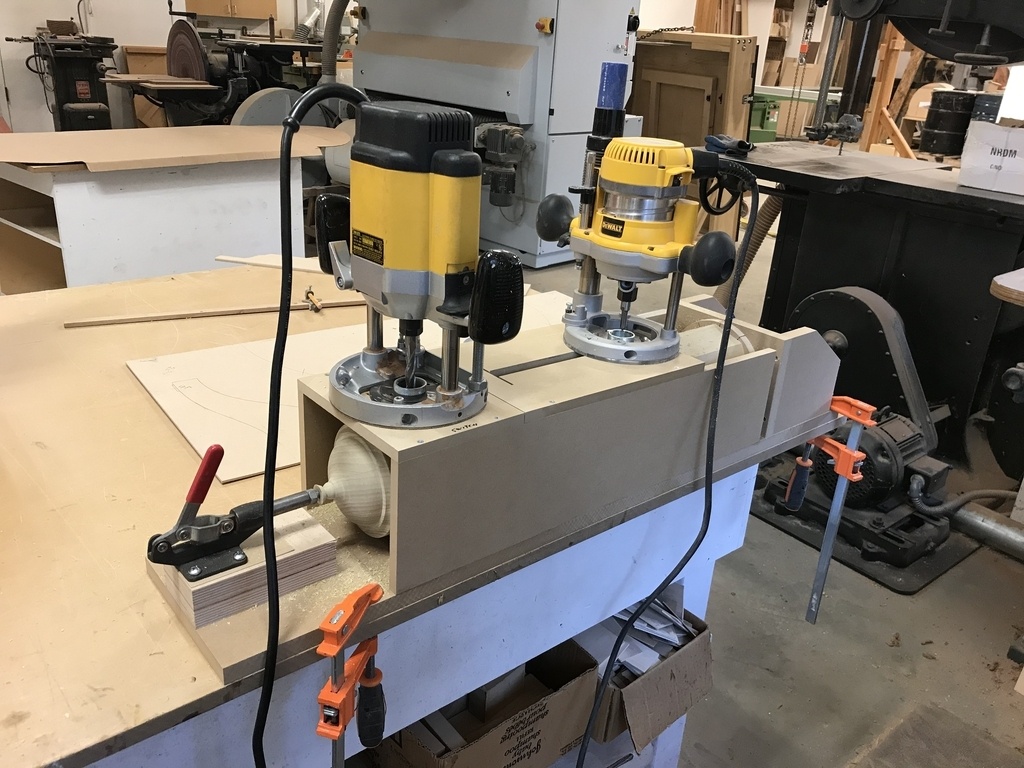

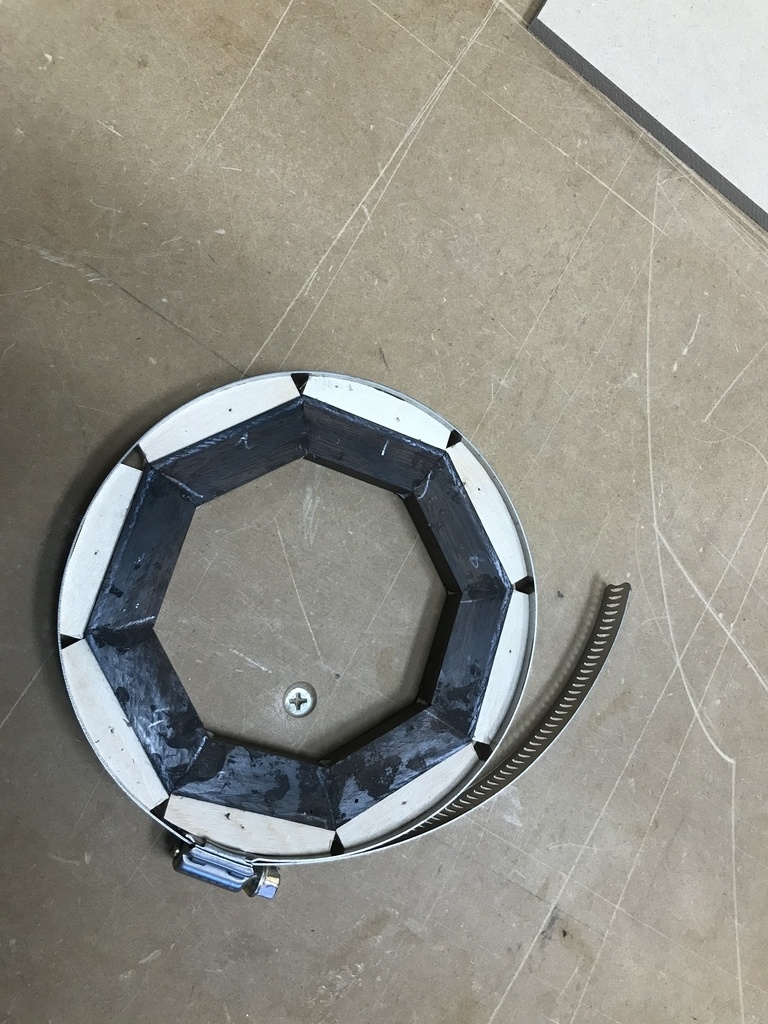

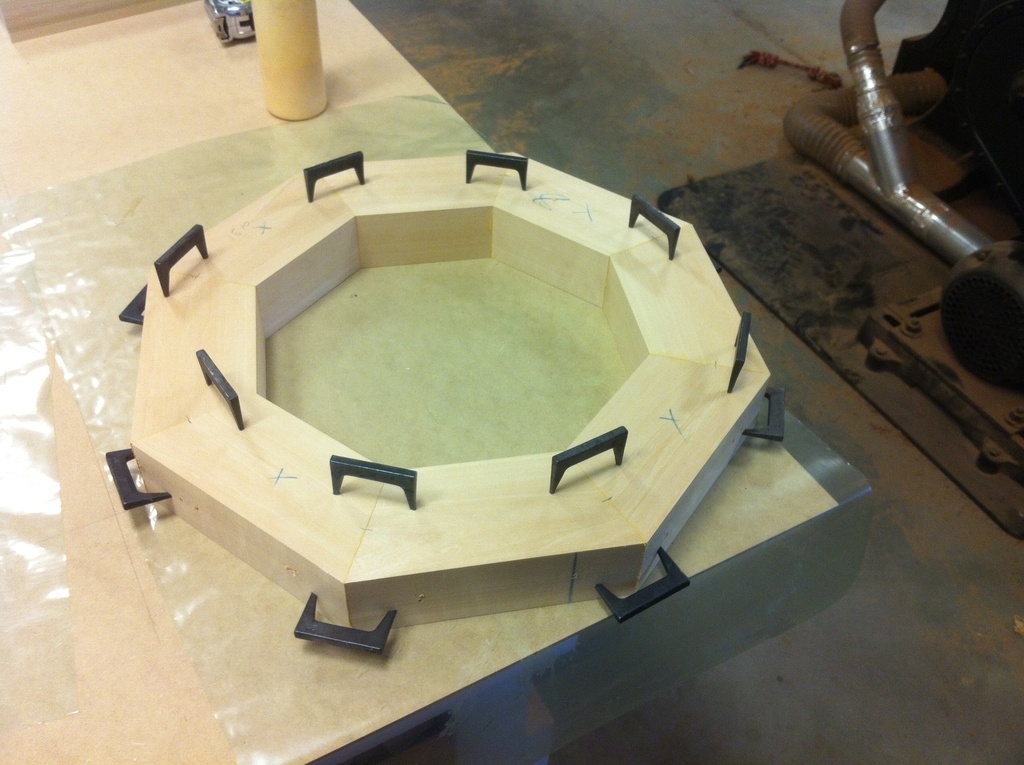

Usinage des colonnes ,aprés tournage , defonçage des mortaises et des cannelures.

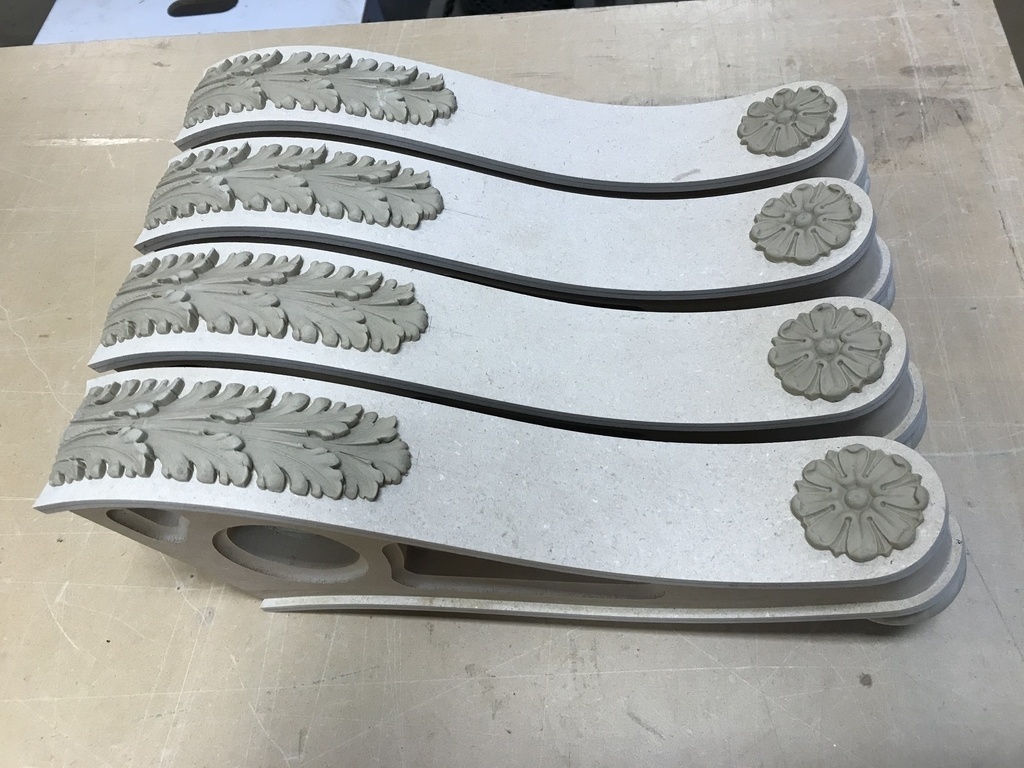

Il y a des sculptures composites sur les pieds , ces sculptures sont moulés d après des originaux en bois ,elles sont d une finesse exceptionnelle , de prés on distingue les fibres du bois de l original. Elles sont faites d une mixure de sciure et colle , elles sont moulés sur demande car elles doivent être "fraiche" . Quand vous les recevait il faut les ramollir a la vapeur ce qui reactive la colle et les appliquer sur le support voulu.
La compagnie qui les fabrique existe depuis 1887 ce qui veut dire que Jules Vernes aurait pu rencontrer le fondateur.
Vous remarquerez que j ai poussé quelques centimètres de moulure ( a moins que ce soient des pouces) dans l angle intérieur de l alése avant assemblage, je ne voulais pas avoir a finir a la gouge mais je n ai pas fait la moulure tout autour car cela aurait rendu le collage plus difficile.

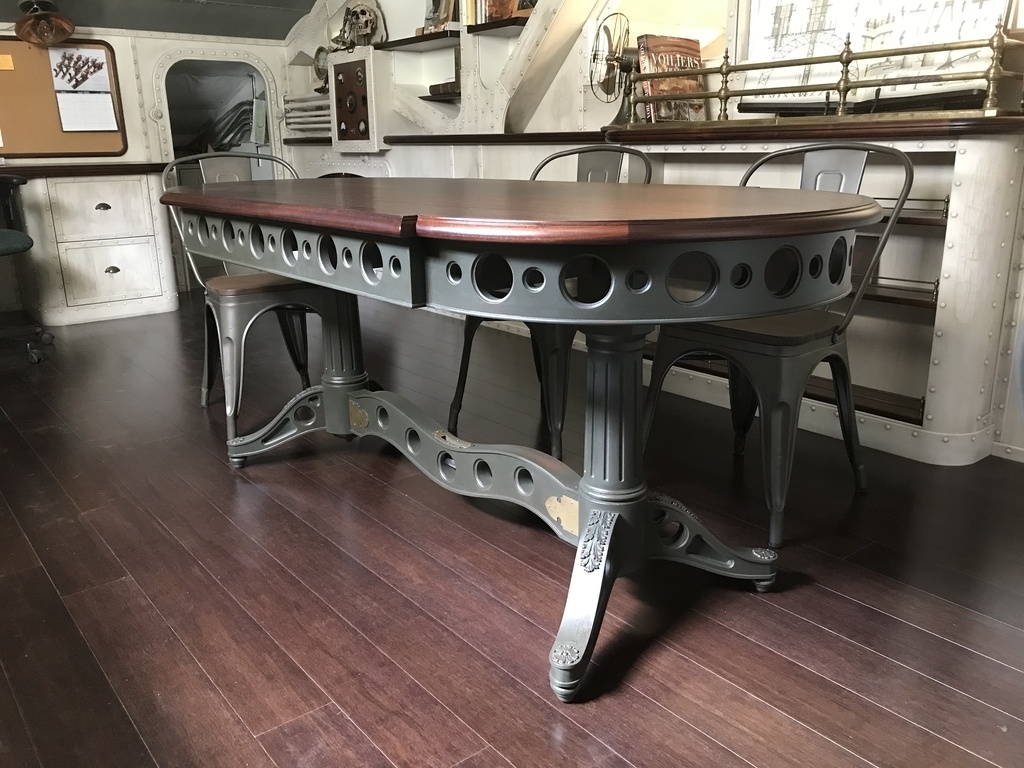

Peint et en place , quelques plaques de laiton et un niveau dans la traverse basse.

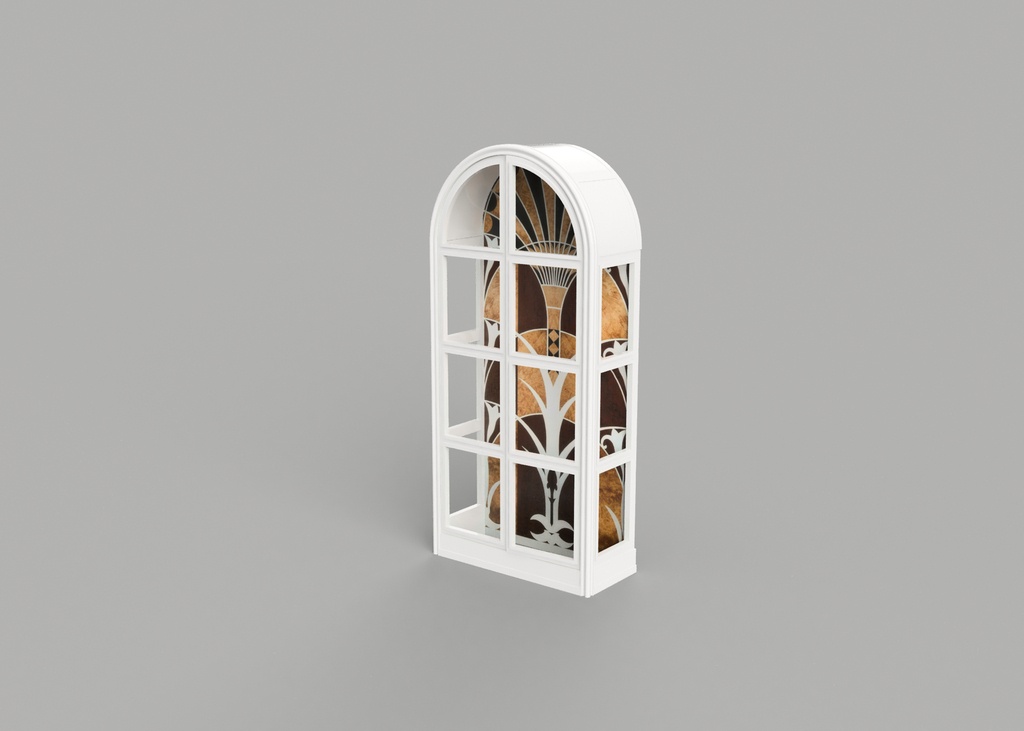

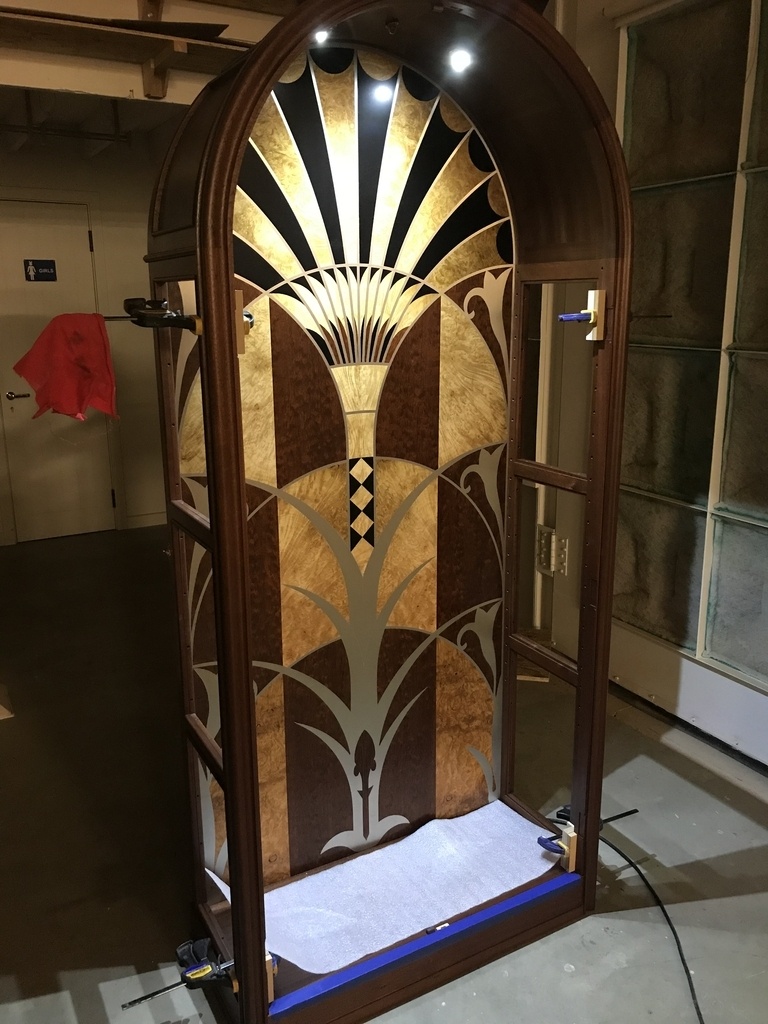

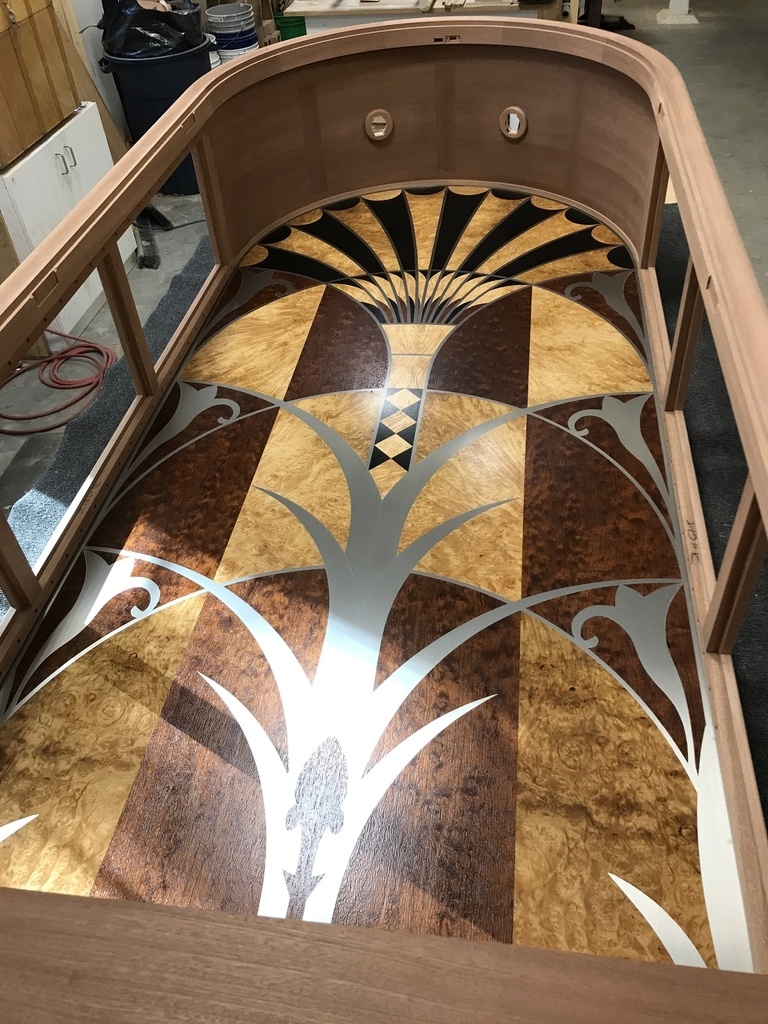

La vitrine
Encore une fois le "design"fut dicté par des éléments existants , dans les années 90 j avais réalisé un ensemble de portes inspiré des portes d ascenseur du Chrysler building a New York ( a l époque les CNC n étaient pas courantes ,ces panneaux avaient été fait en méthode traditionnel). J avais donc un panneau en plus que j ai ramené de New York jusqu'à a Seattle sur le toit de ma Nissan(4650km) .
Ca faisait plus de 25 ans que je trainais ce truc ,j avais enfin trouver un moyen de l utiliser.

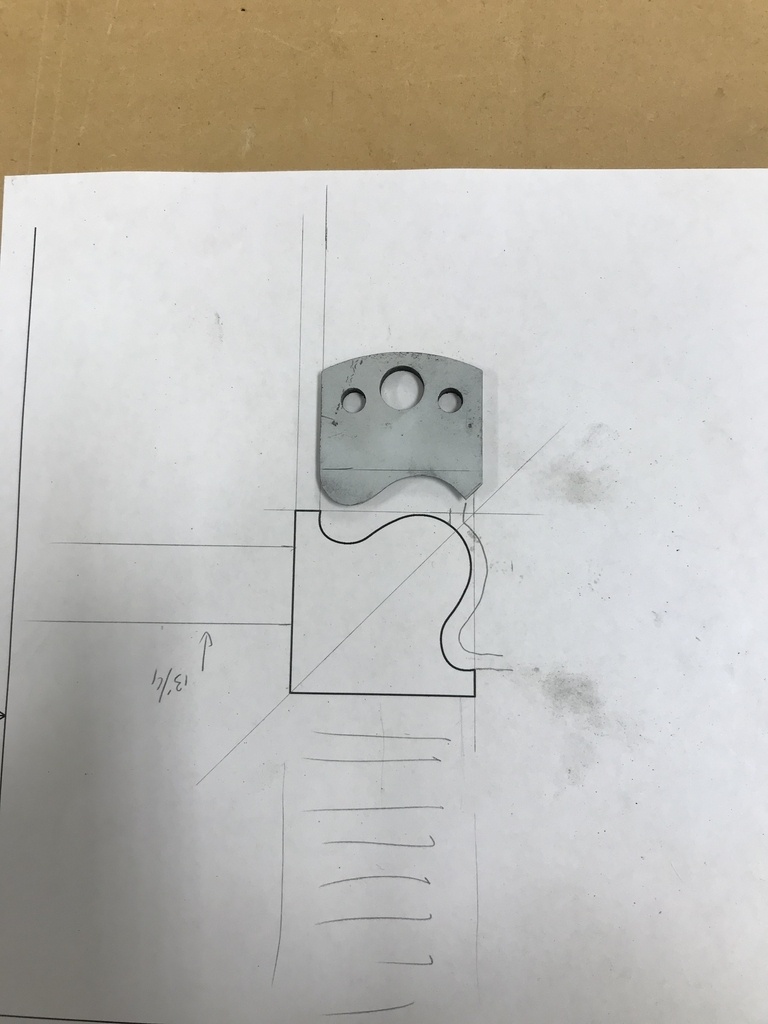

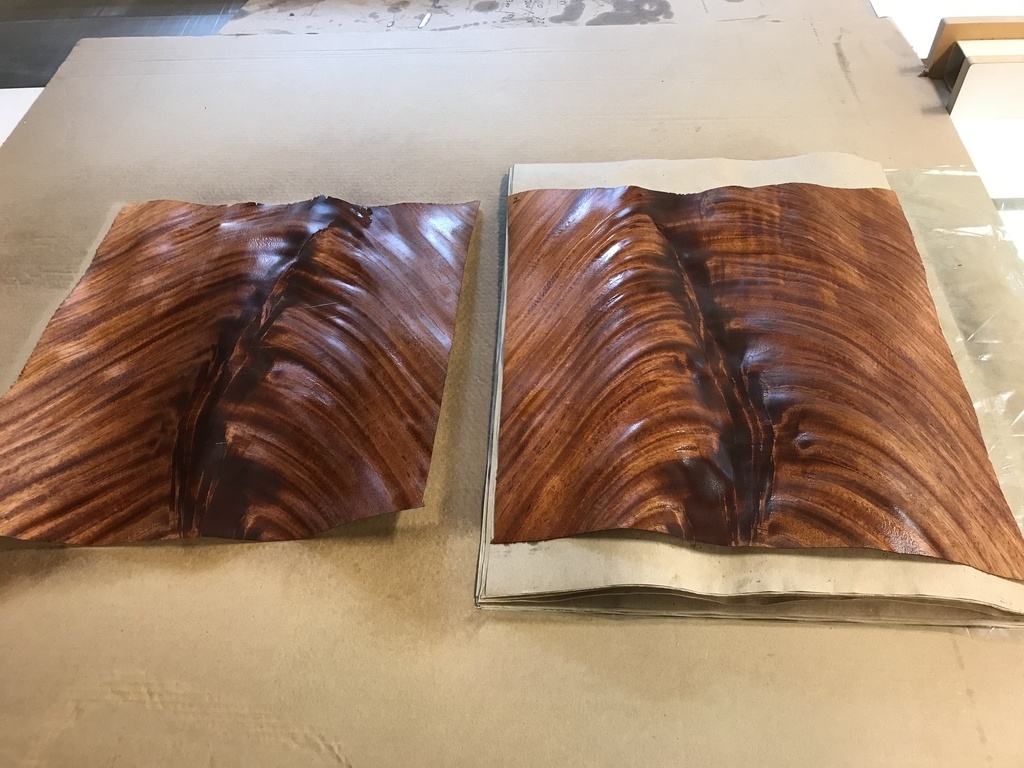

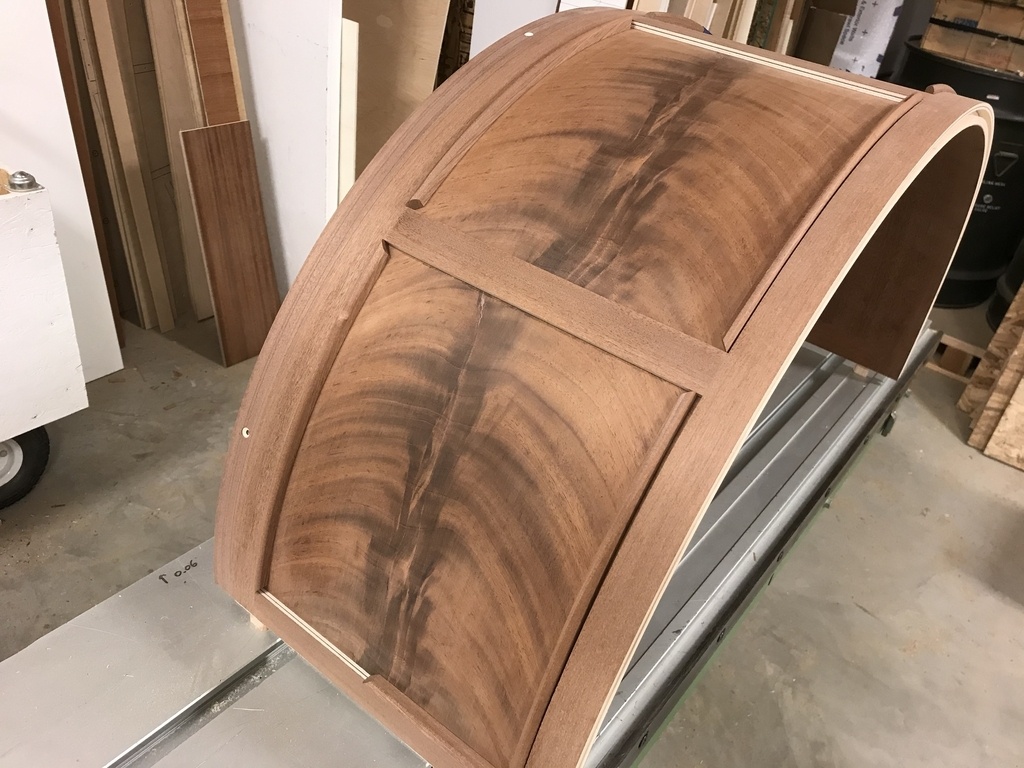

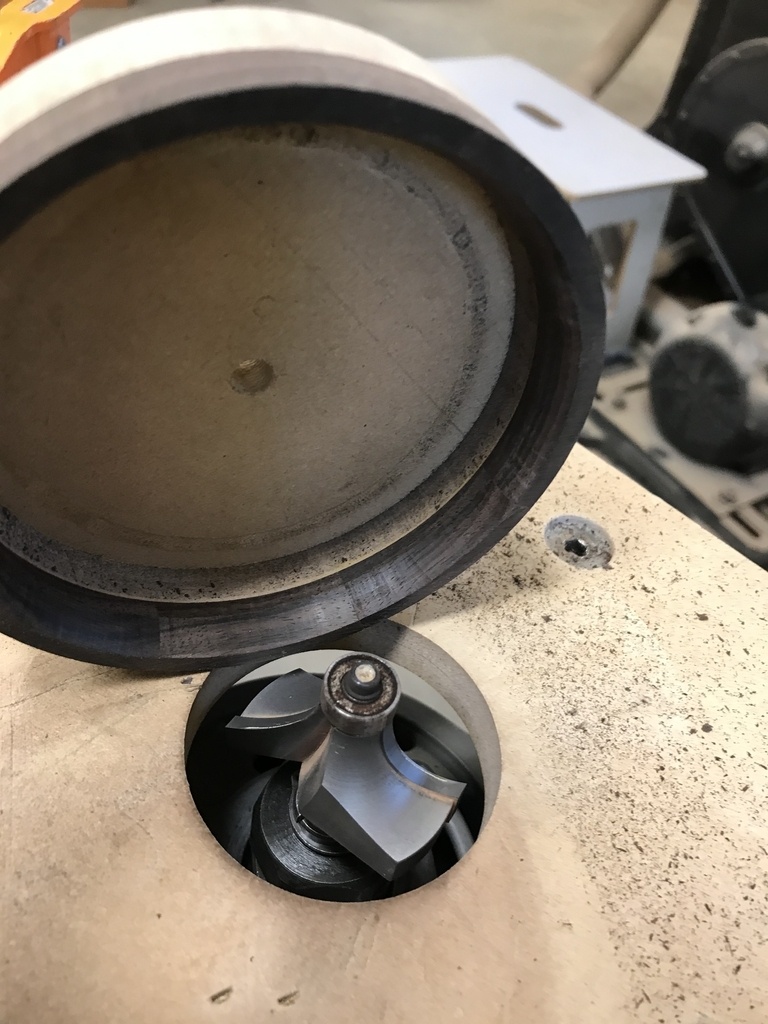

Fabrication d un moule , d un fer de toupie , redressage de placage et lamellé collé du panneau haut.

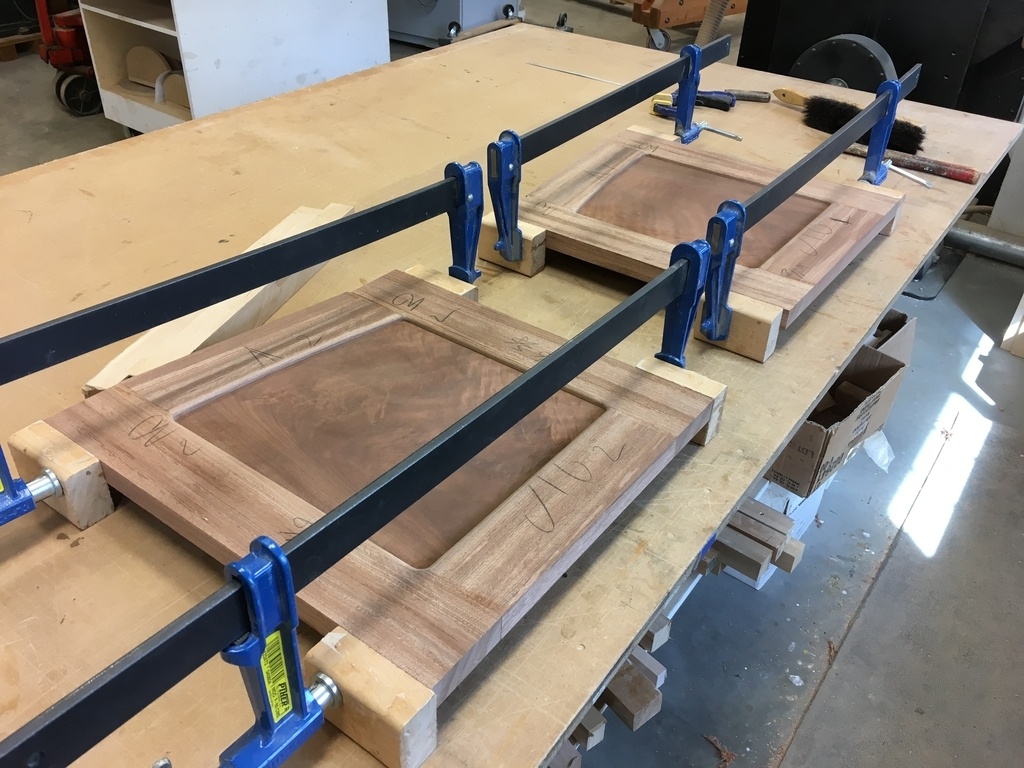

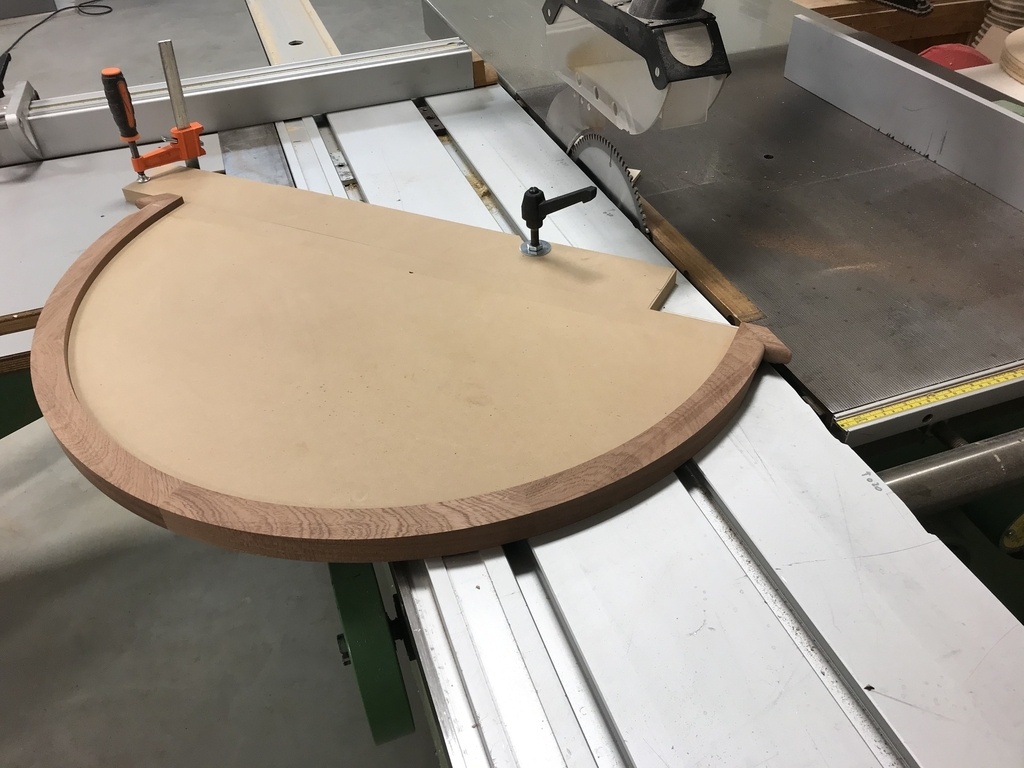

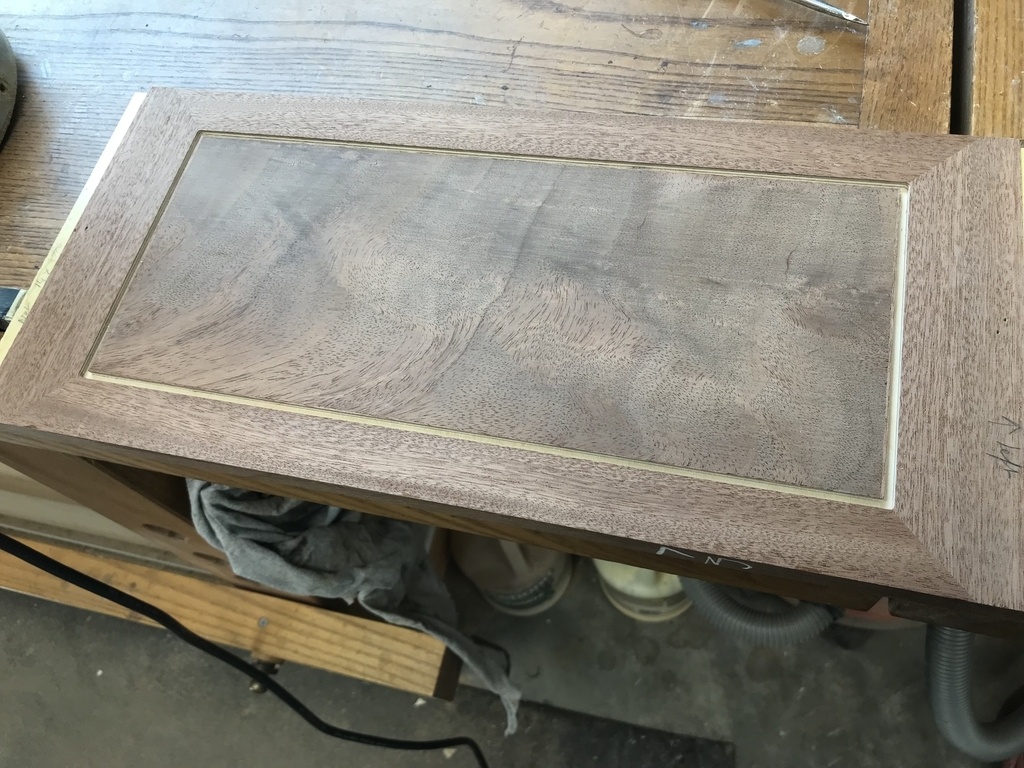

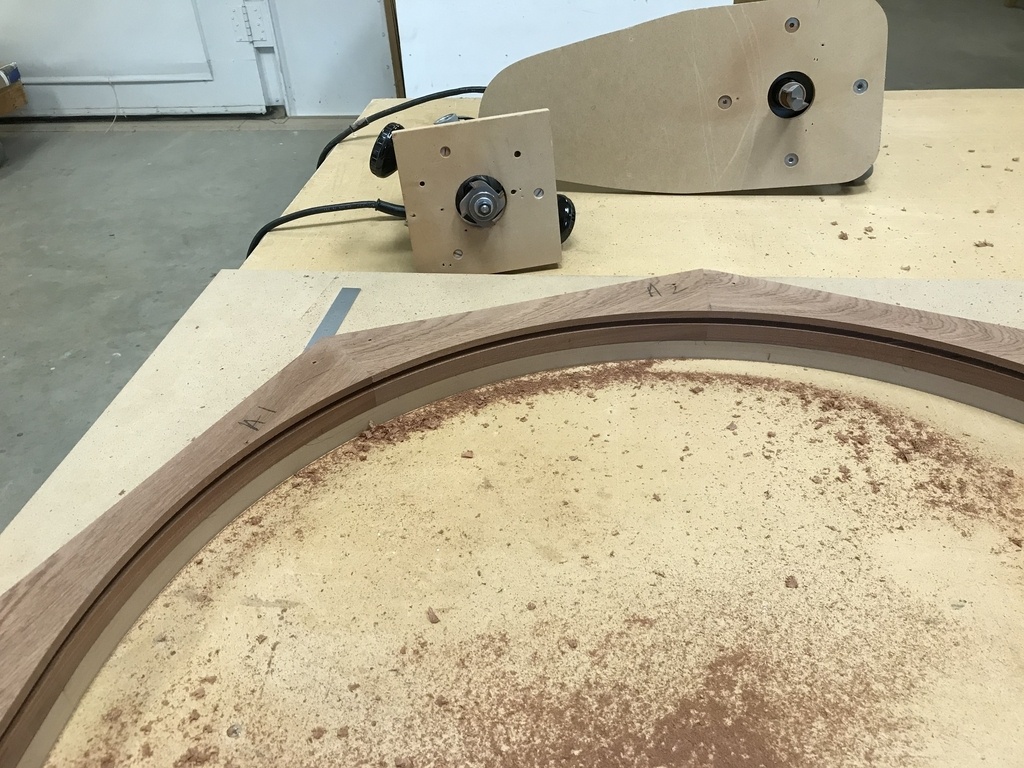

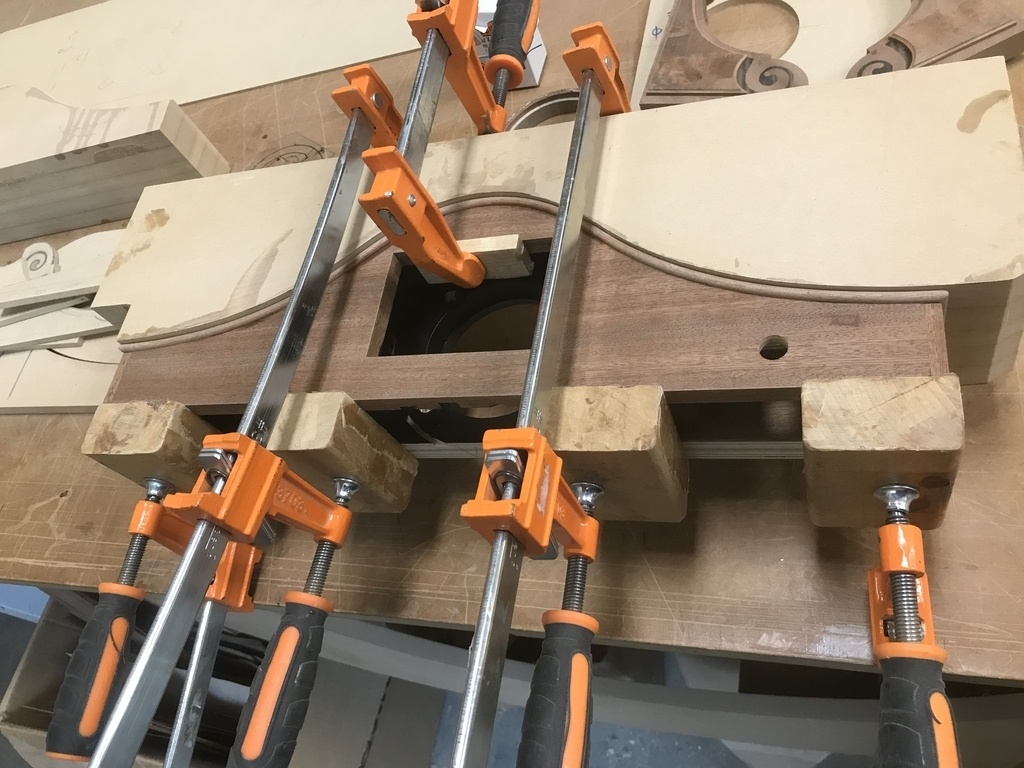

Fabrication et usinage du cadre de facade et des portes

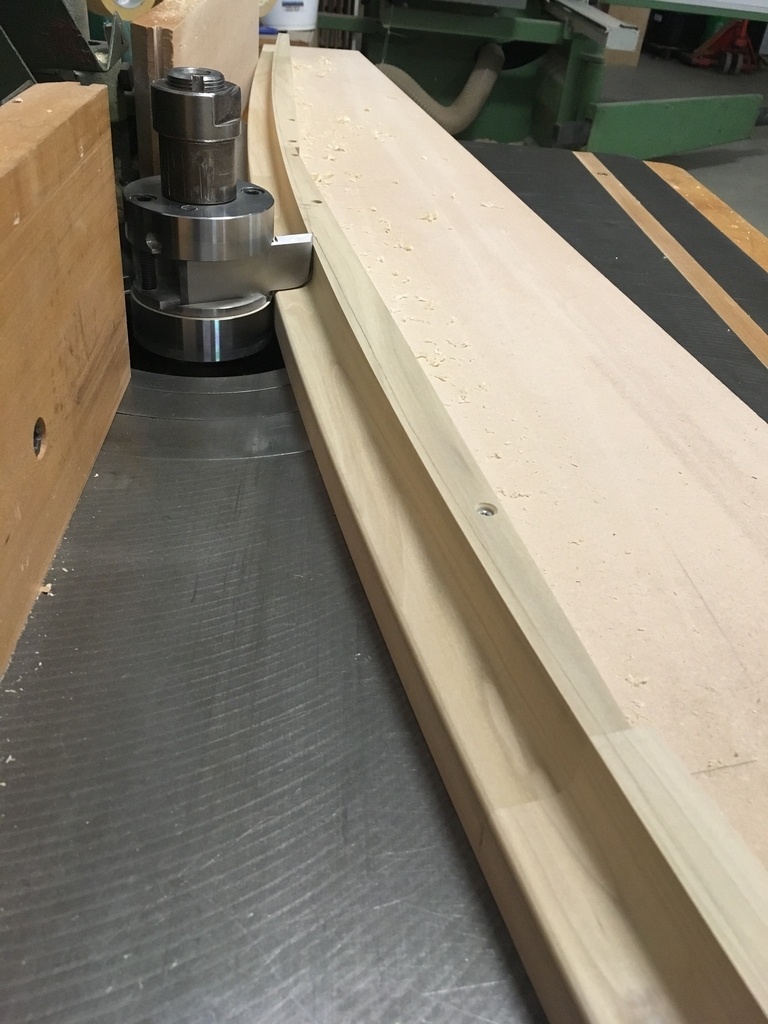

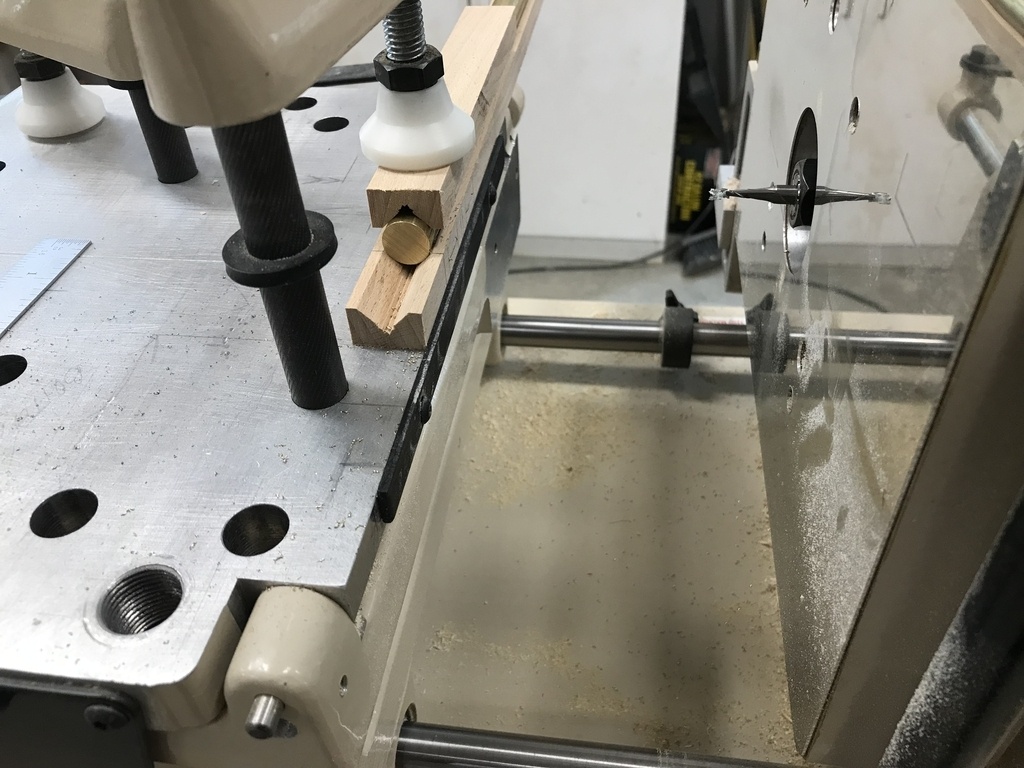

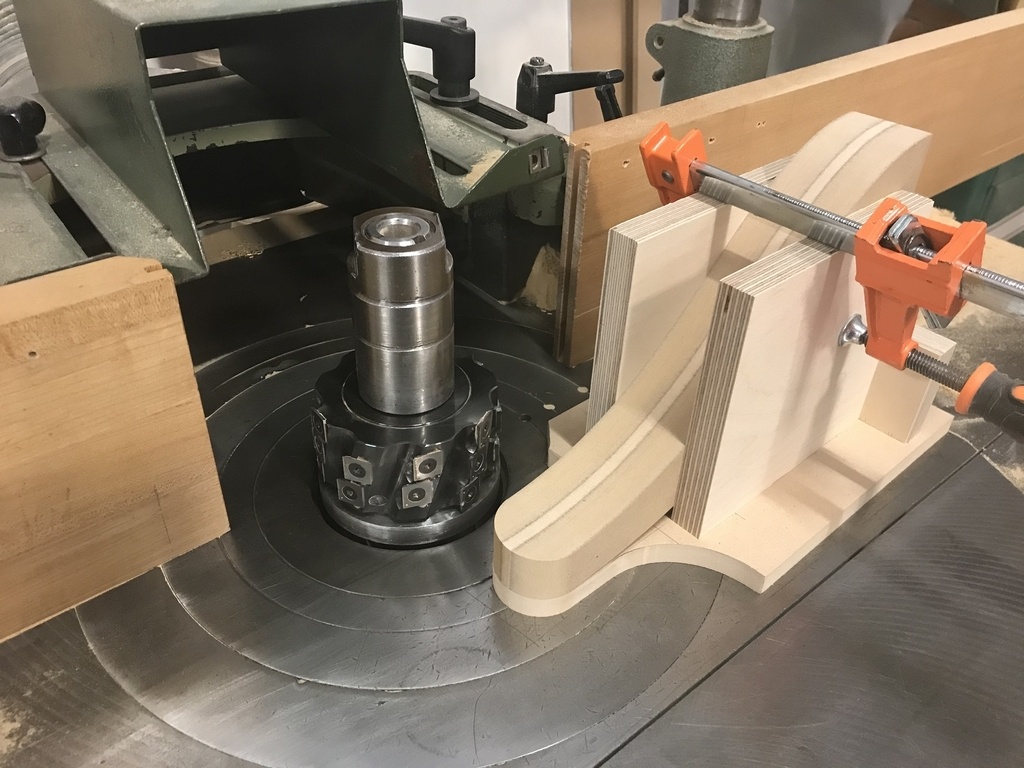

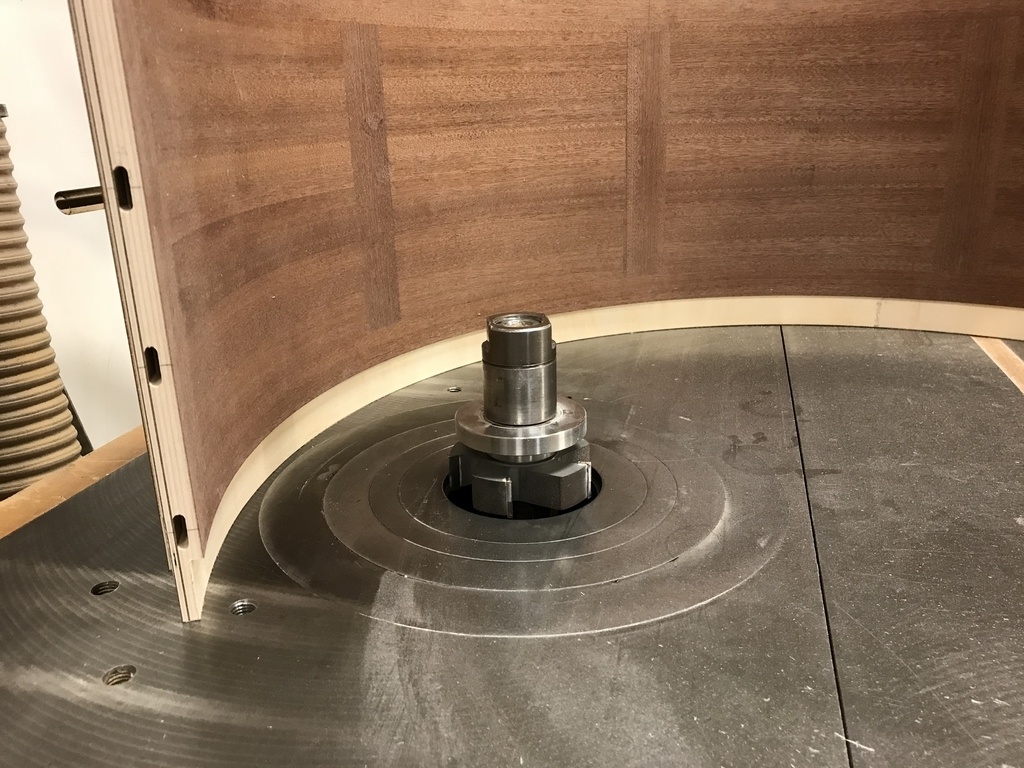

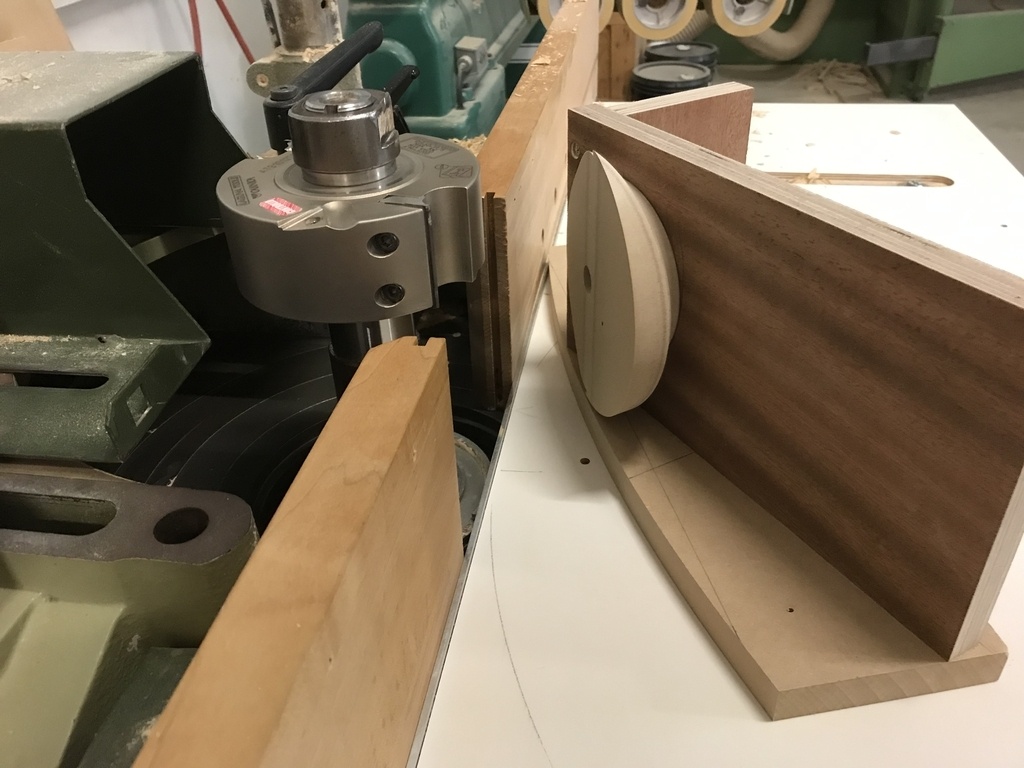

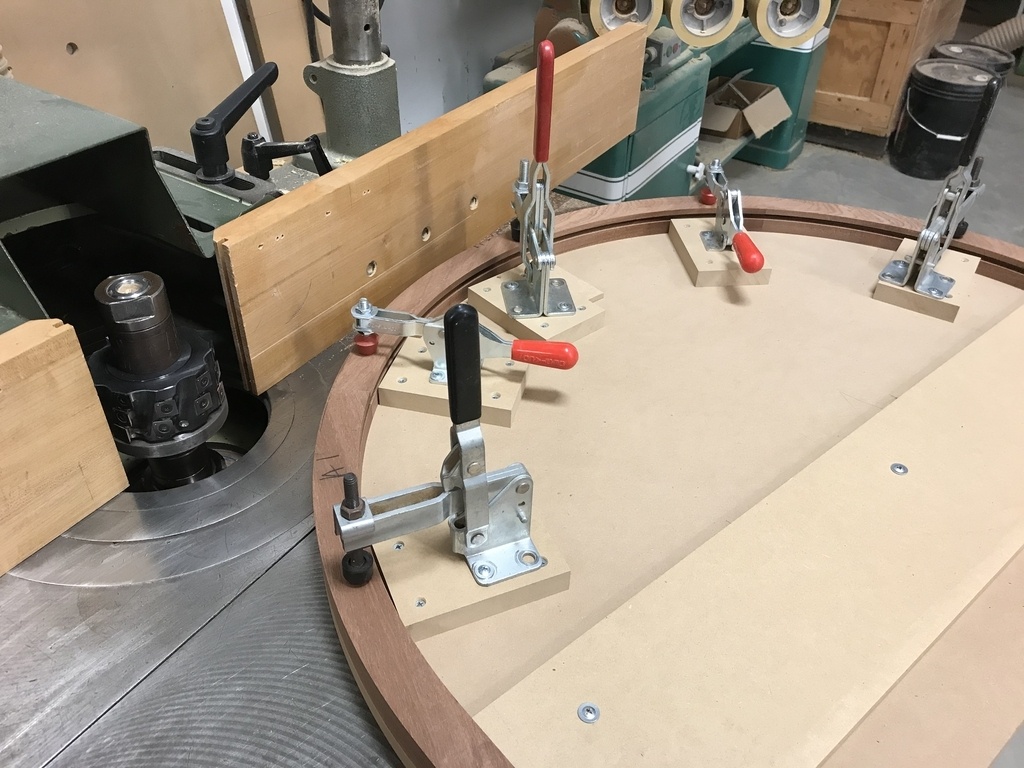

toupillage au berceau

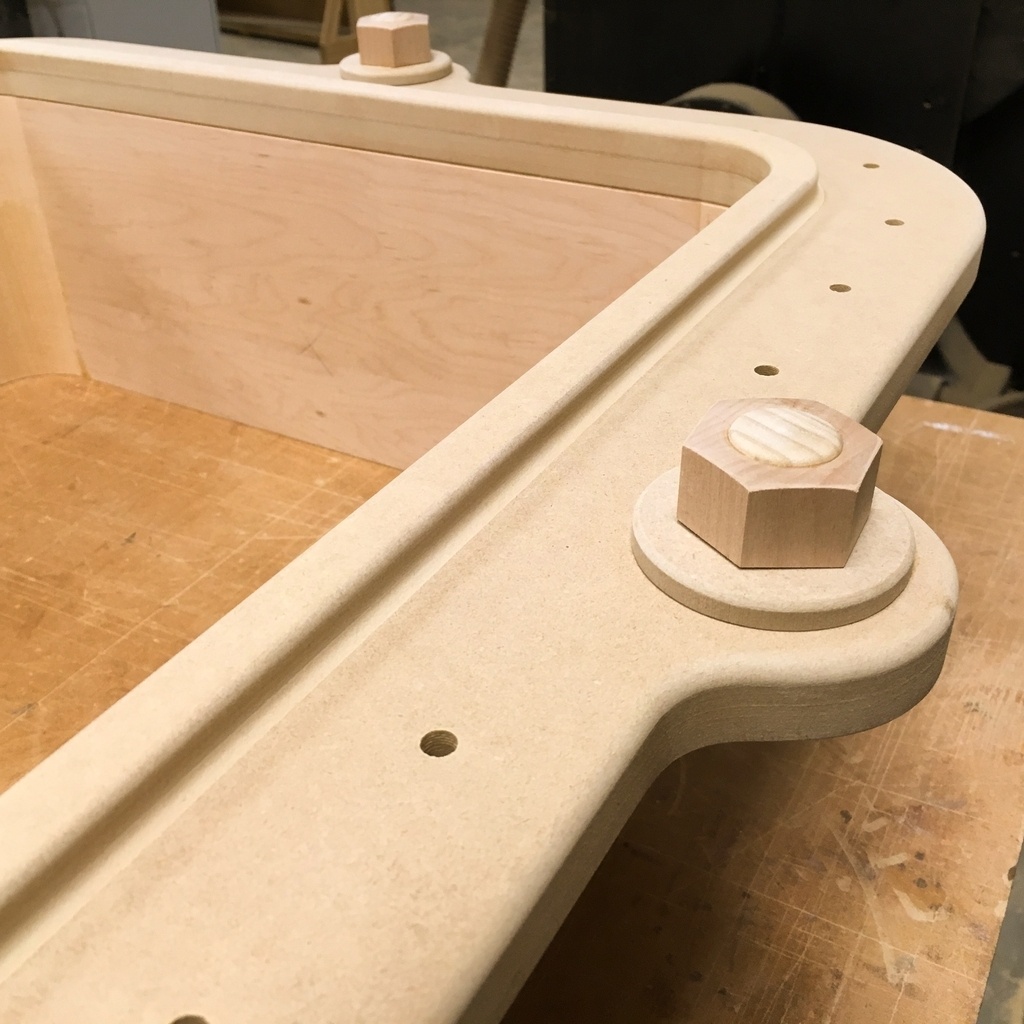

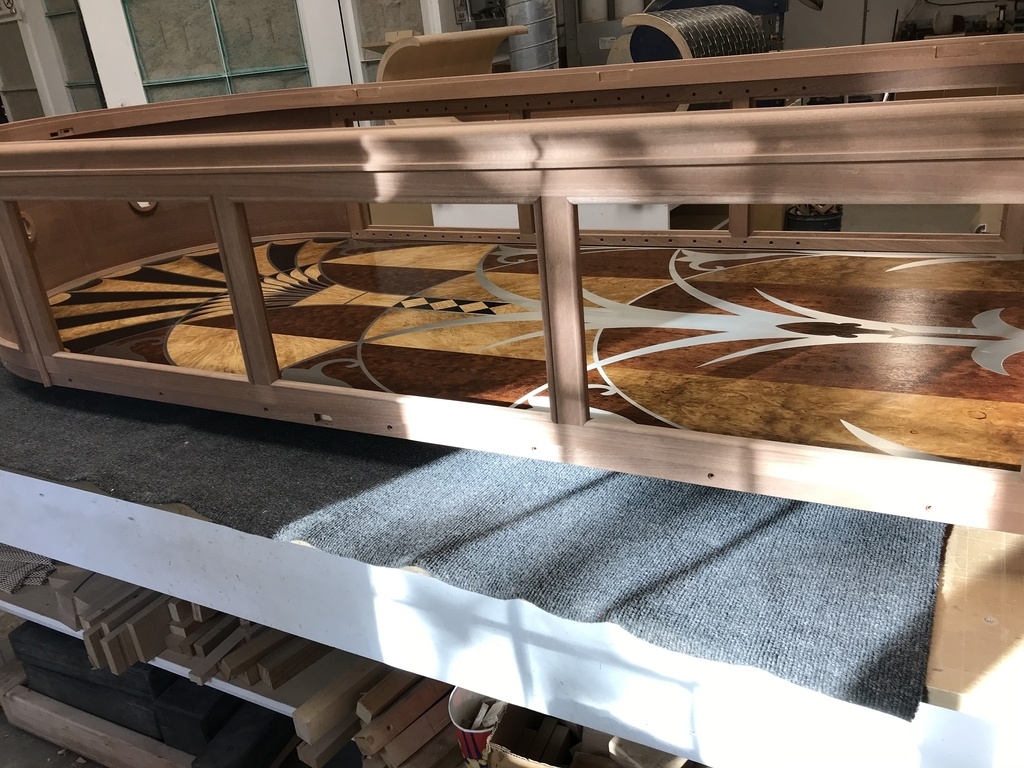

Le dessus et les cotés étant prés ,il fallait rajouter tout les faux grand cadres et tout monter a blanc avant finition . J ai préféré finir la caisse et la monter avant d ajuster les portes.

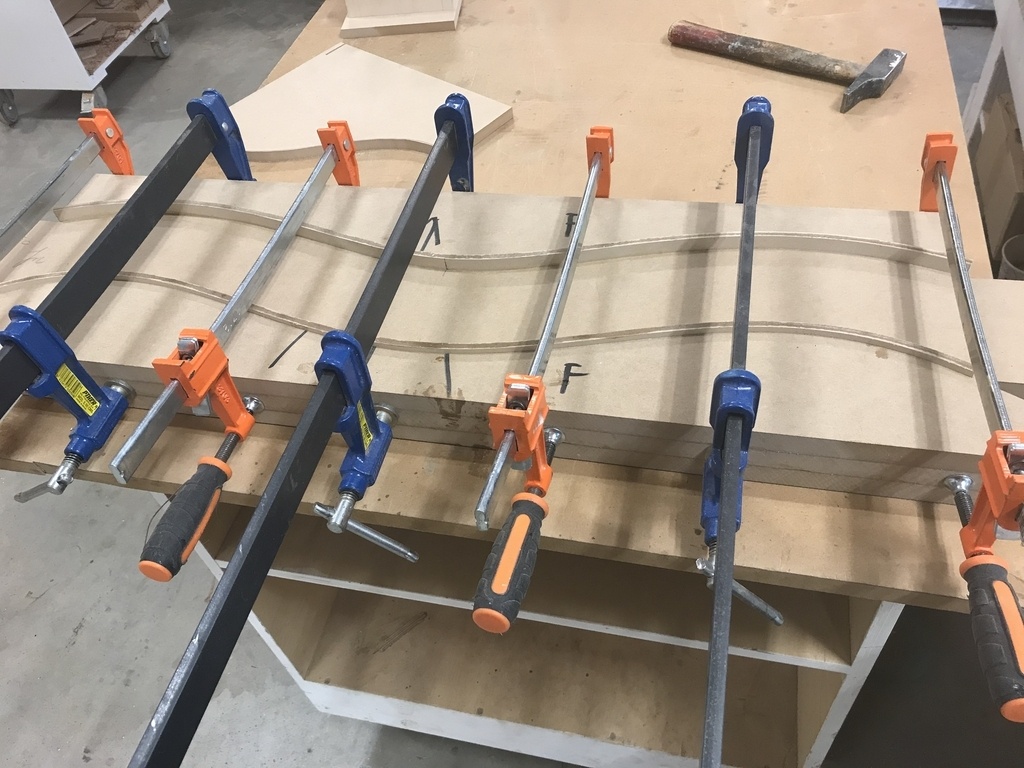

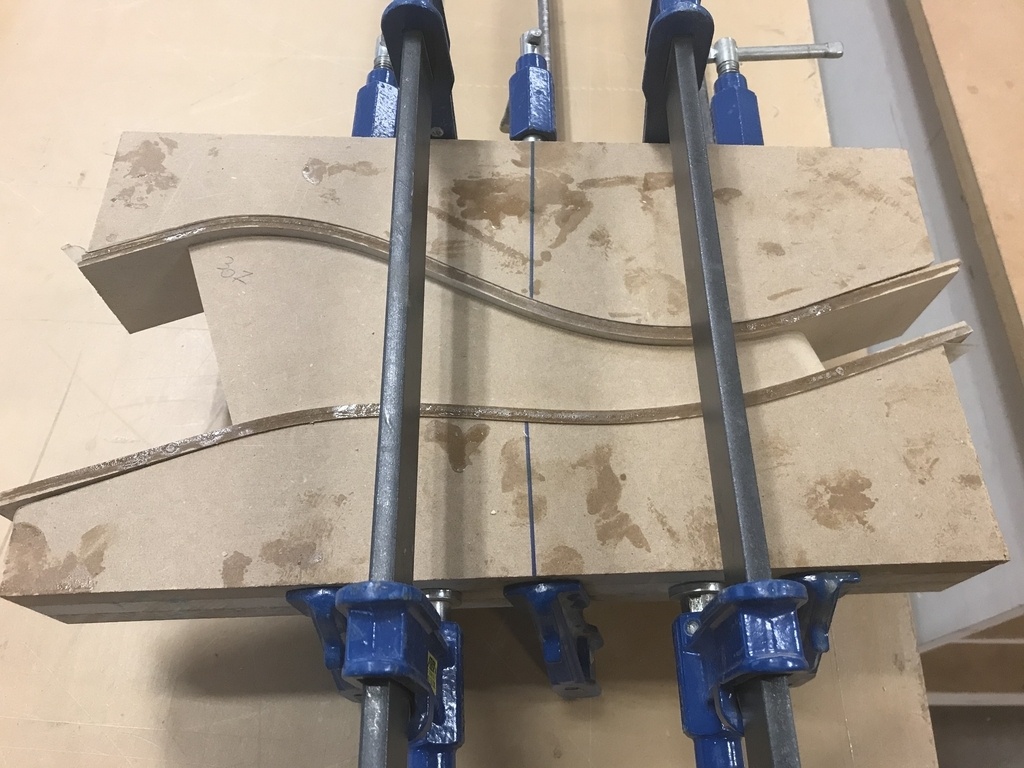

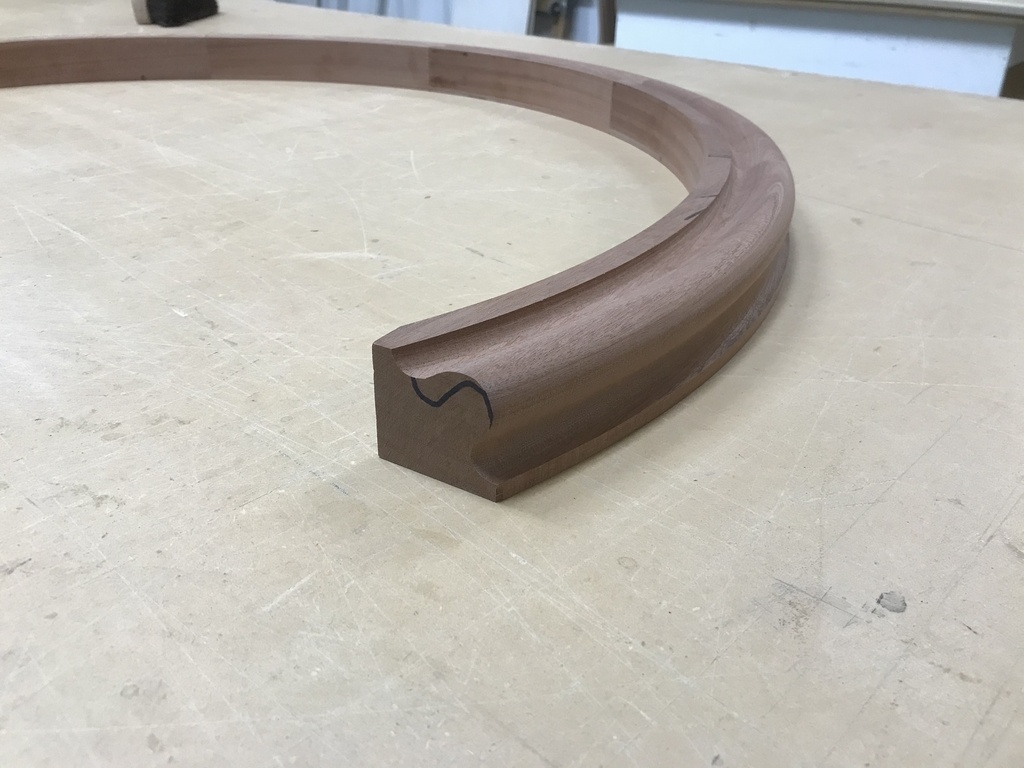

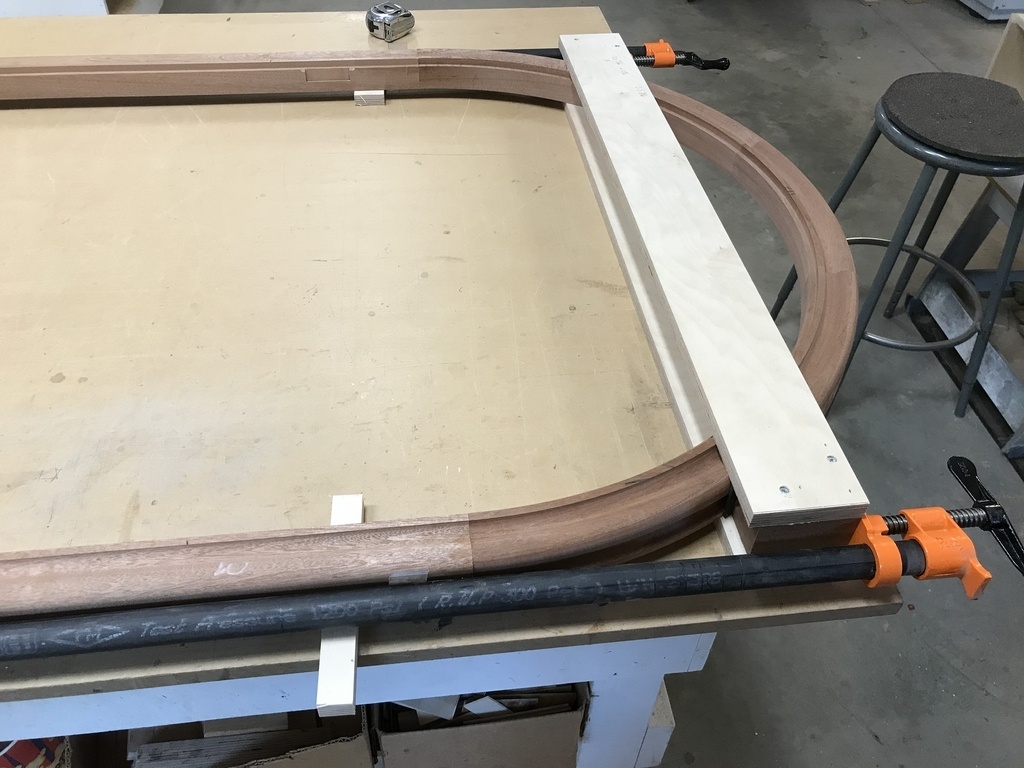

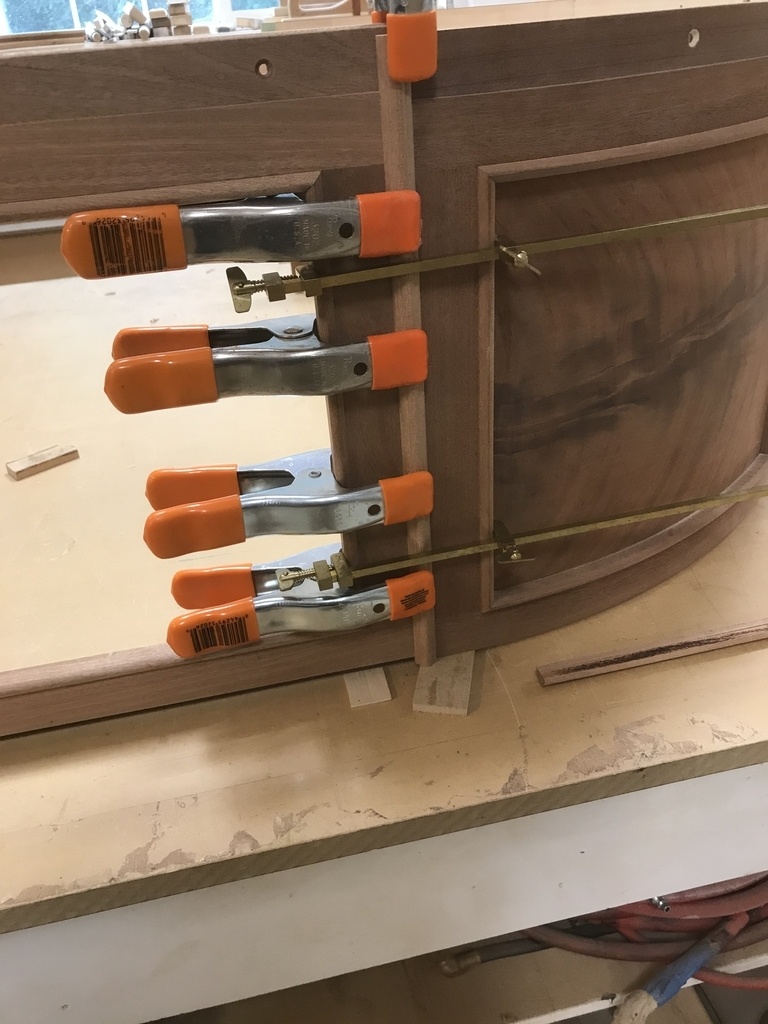

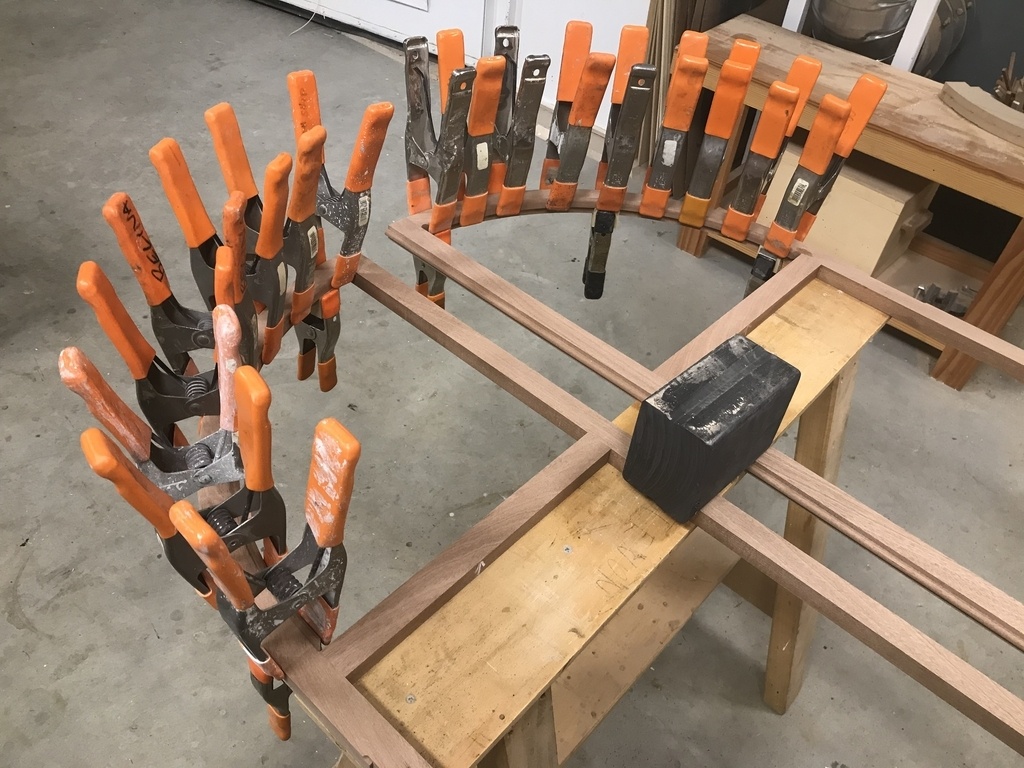

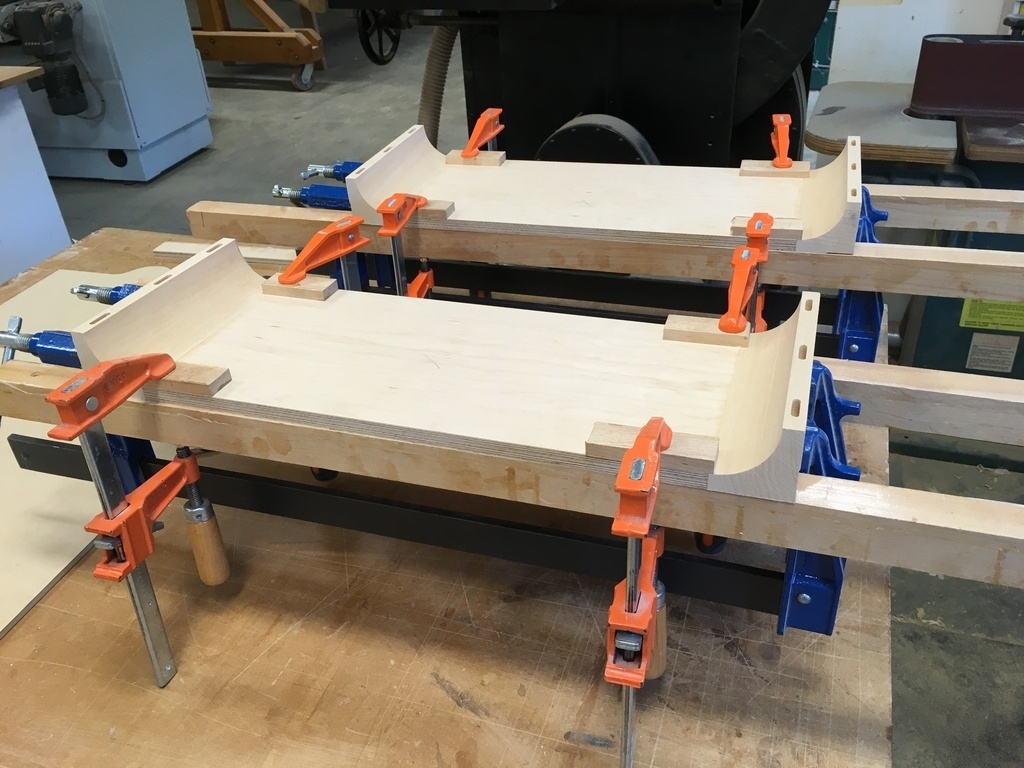

Les moulures et parcloses ceintrées sont un 3 plis en lamellé collé

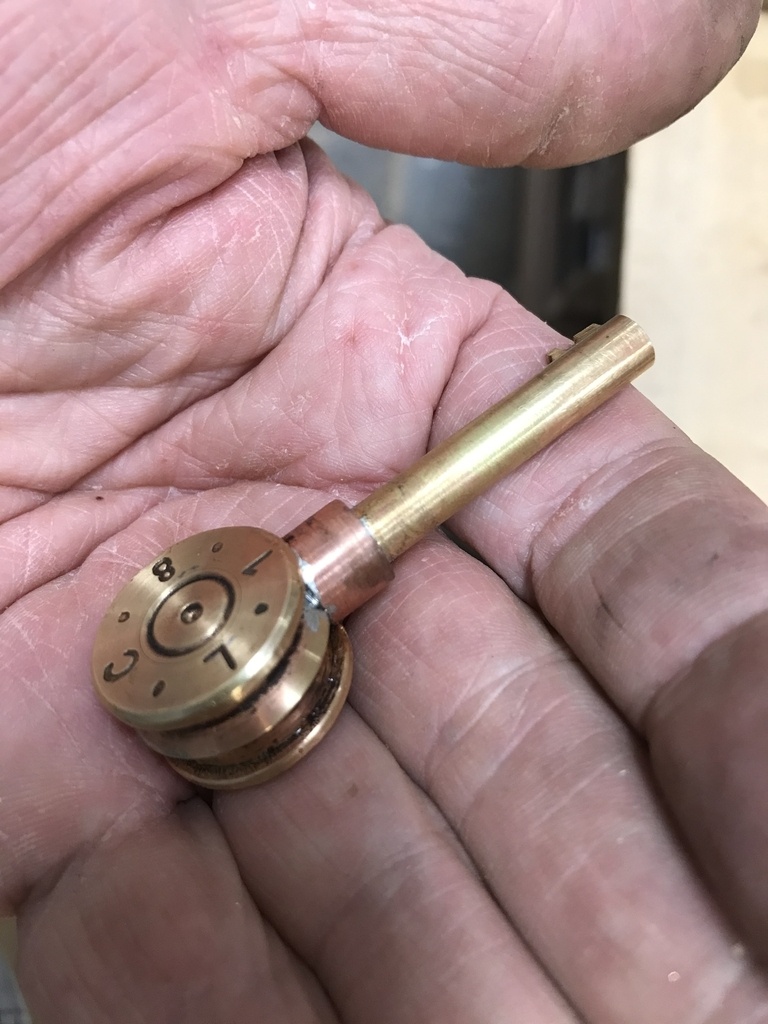

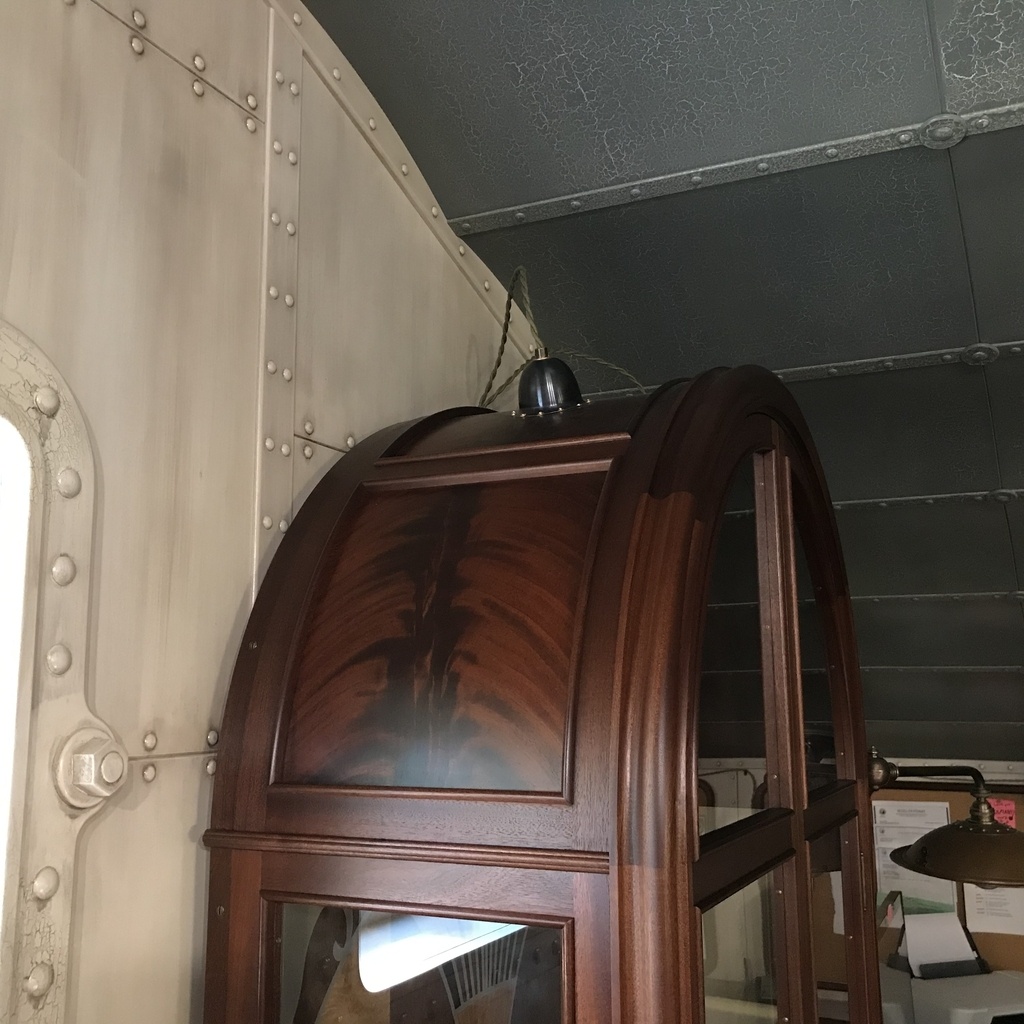

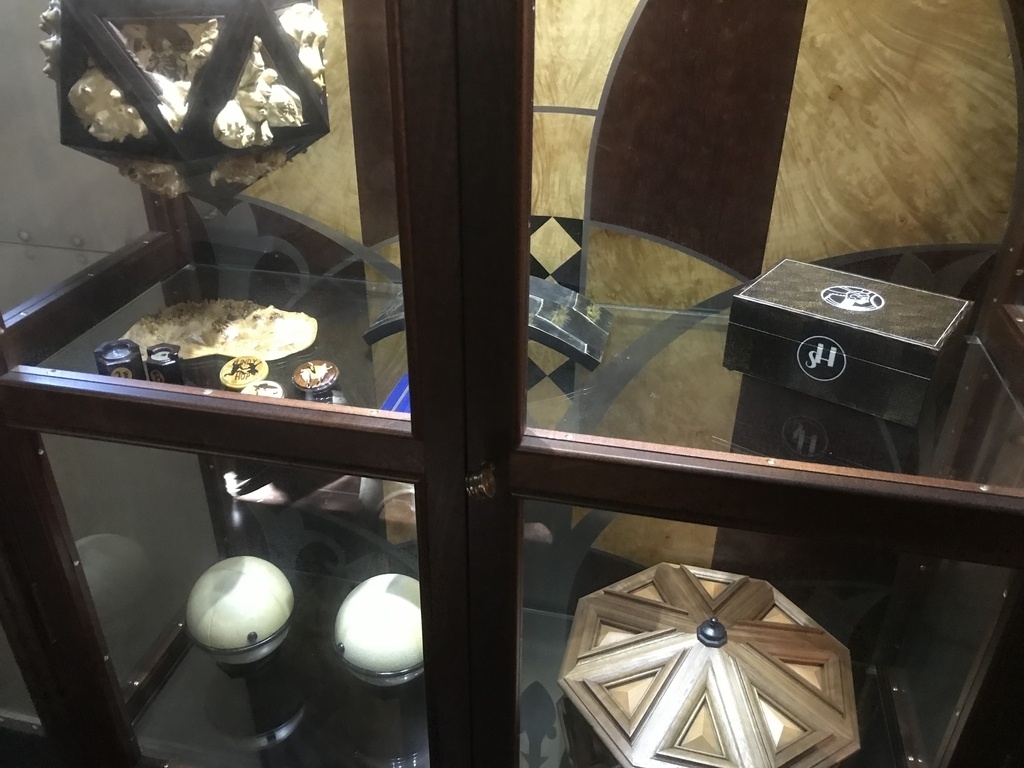

Fini et en place , la clé est fait maison , la tête avec 2 douilles de mitrailleuse soudé a l argent.

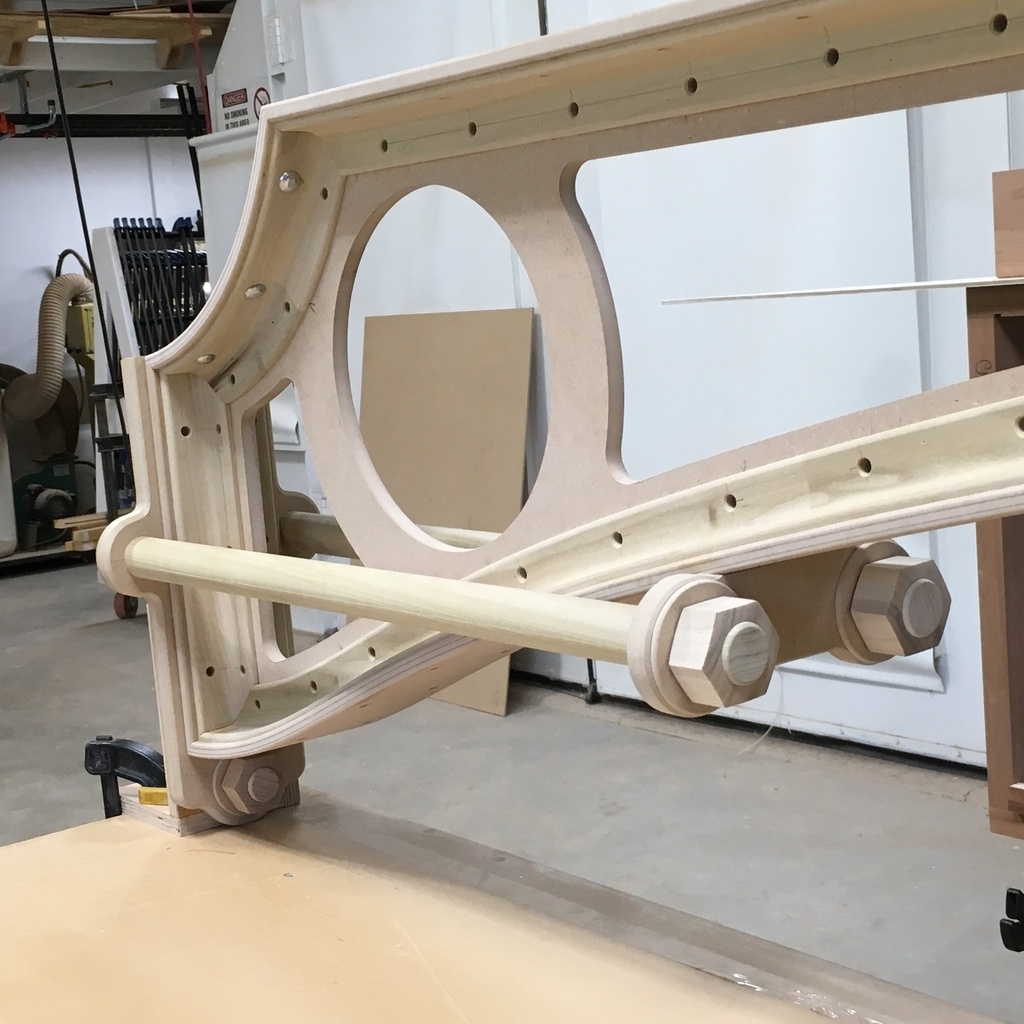

Bureau auxiliaire (support)

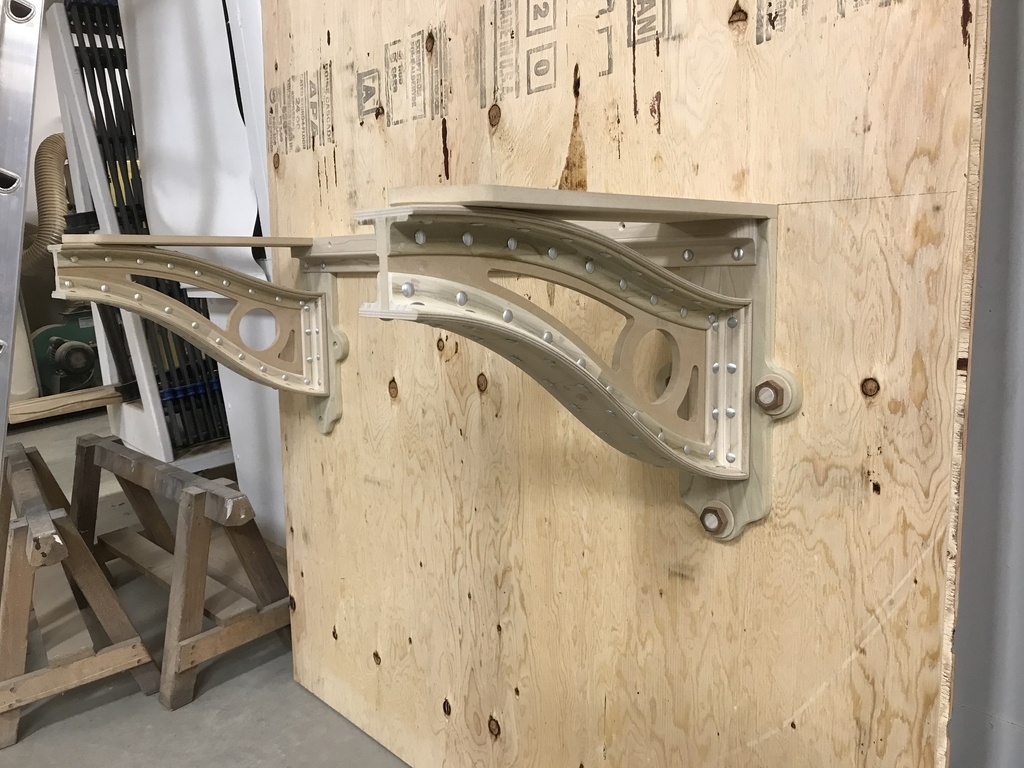

Je voulais un deuxième poste de travail , ce petit bureau est suspendu au mur.

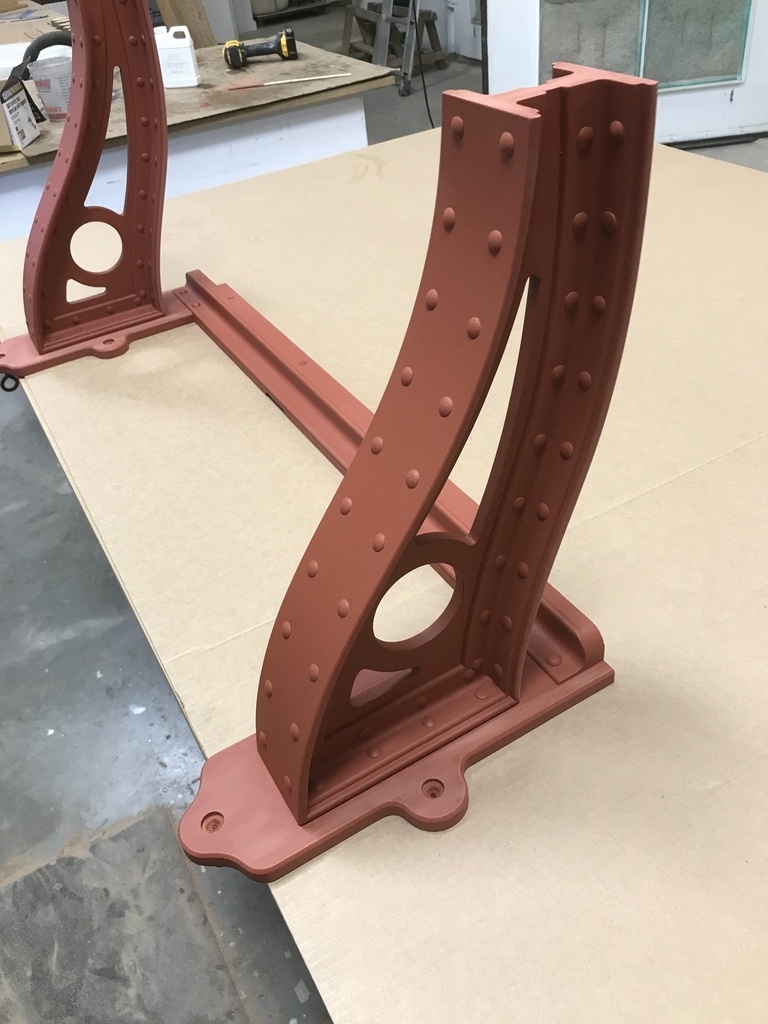

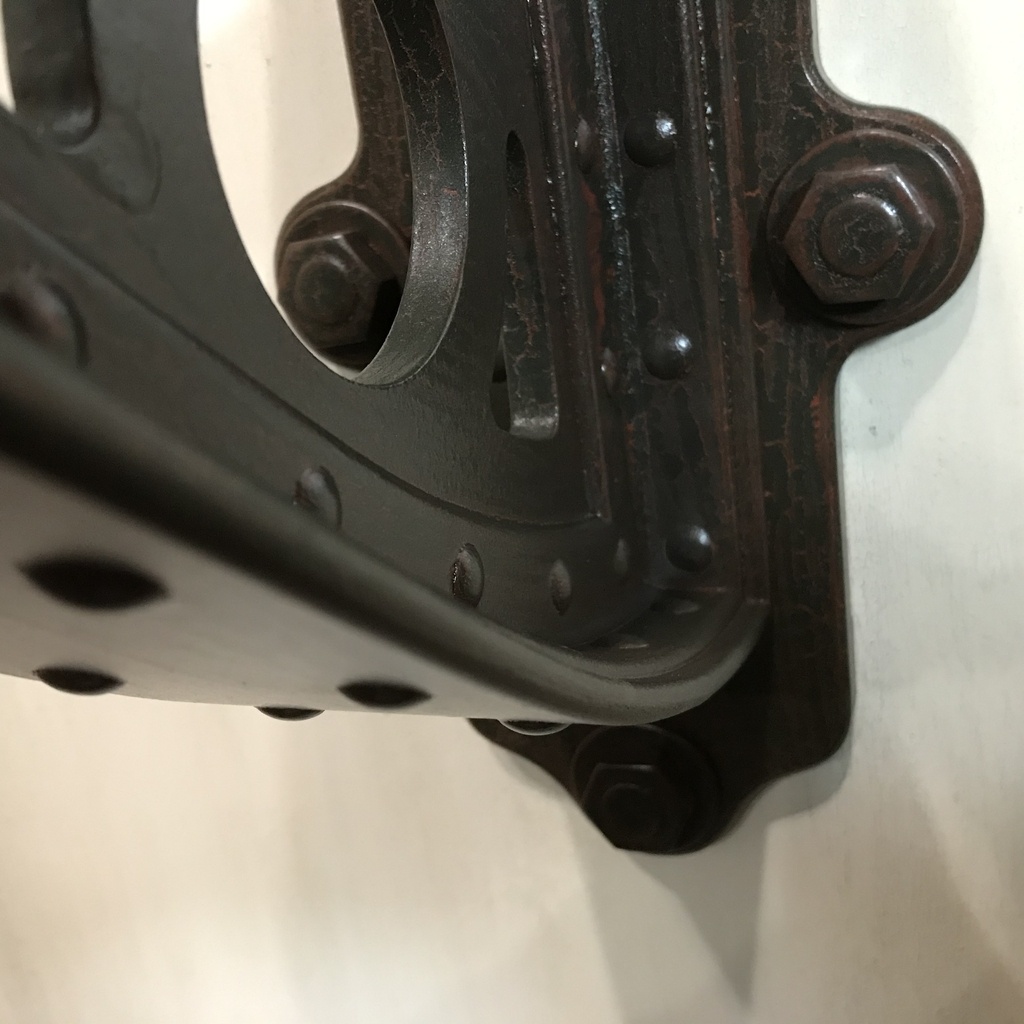

Les faussées équerres sont fabriquées de la même façon que la poutre centrale.

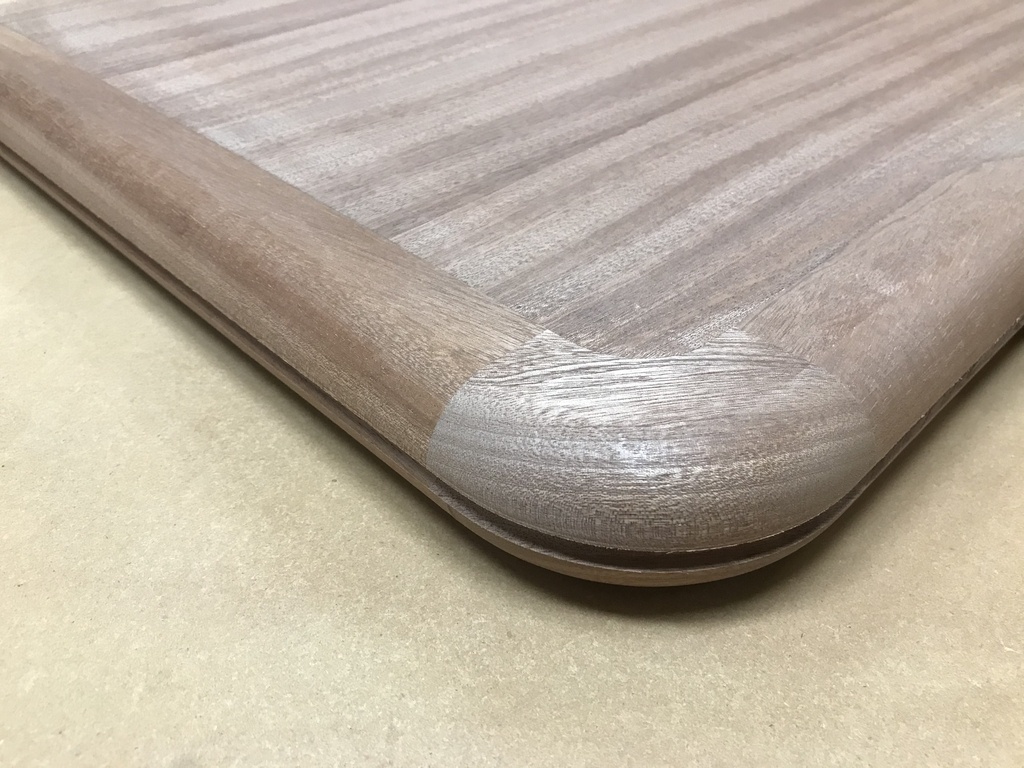

Le plateau est en Sapelle plaqué , alèse massive.

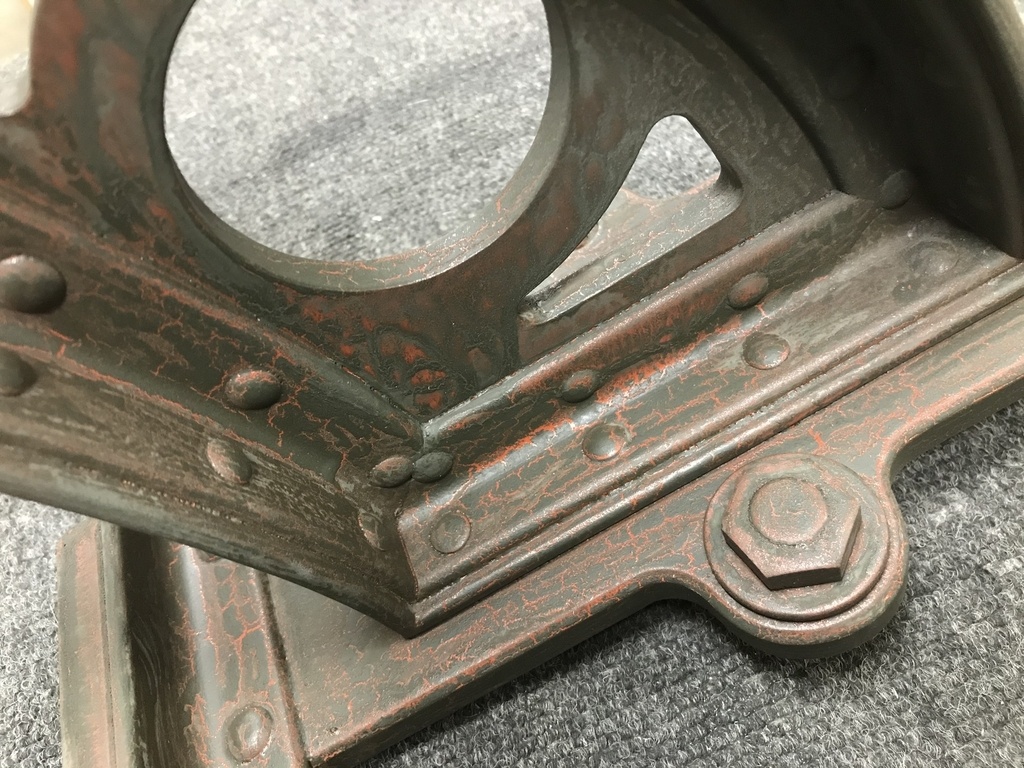

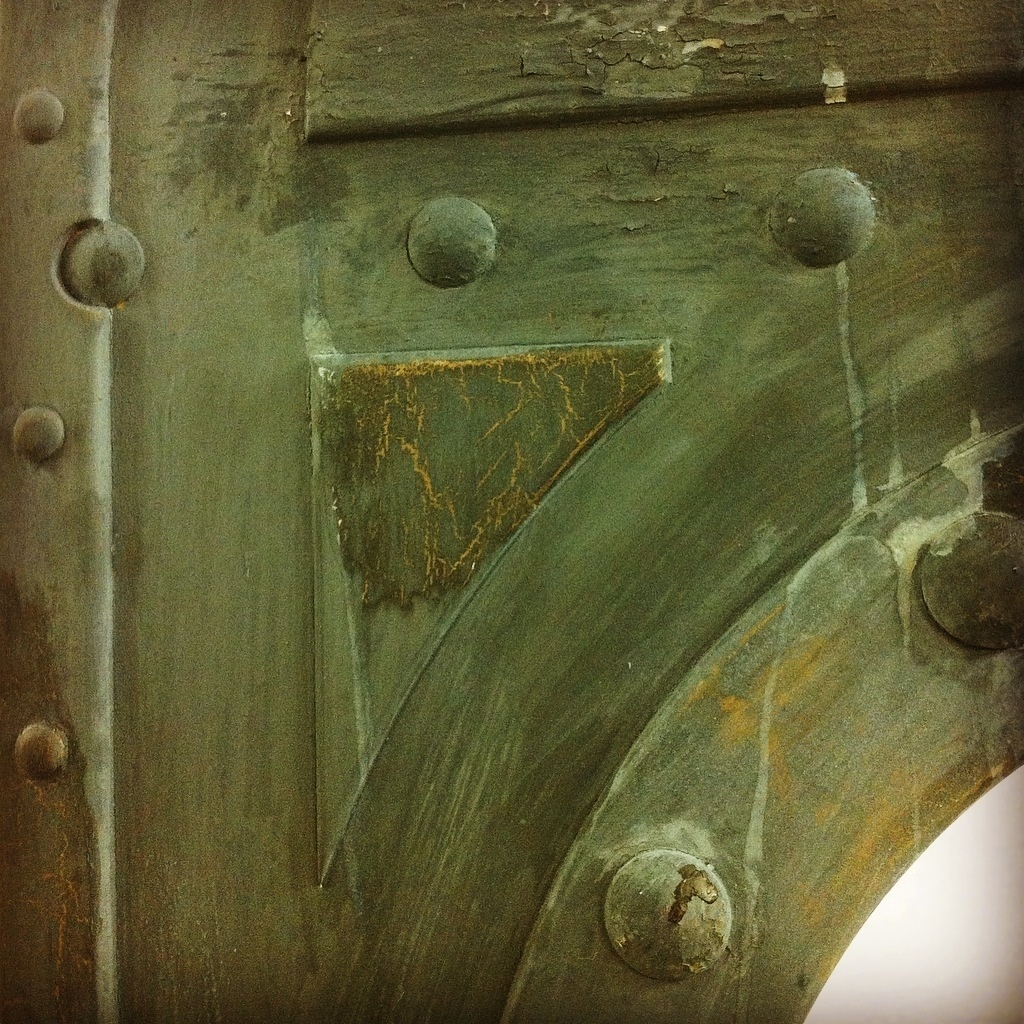

Une note a propos du craquelé : c est possible de le faire au pinceau mais c est délicat car vous ne pouvez pas passer 2 fois sans perturber les craquelures , pour les piéces avec beaucoup de recoin ,il faut le faire au pistolet.
Bureau auxiliaire( le dessus)

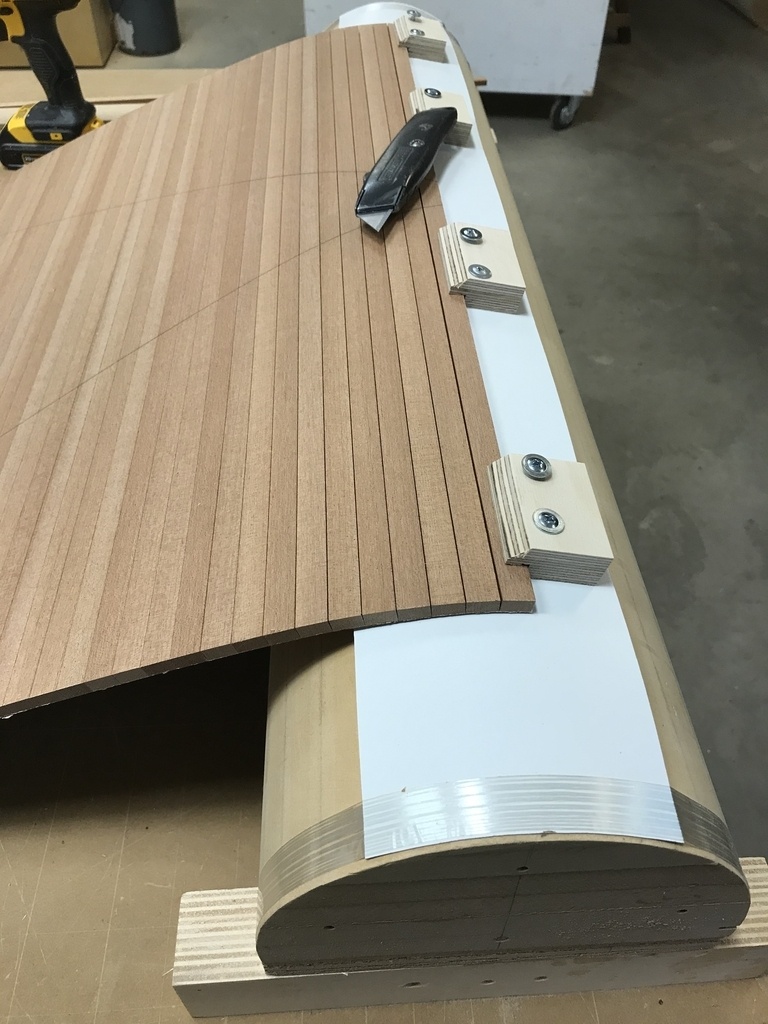

Je n avais jamais fait de rideau de meuble marqueté donc c était l occasion , Il y a pas mal de details sur ce meuble mais je vais essayer d aller a l essentiel .

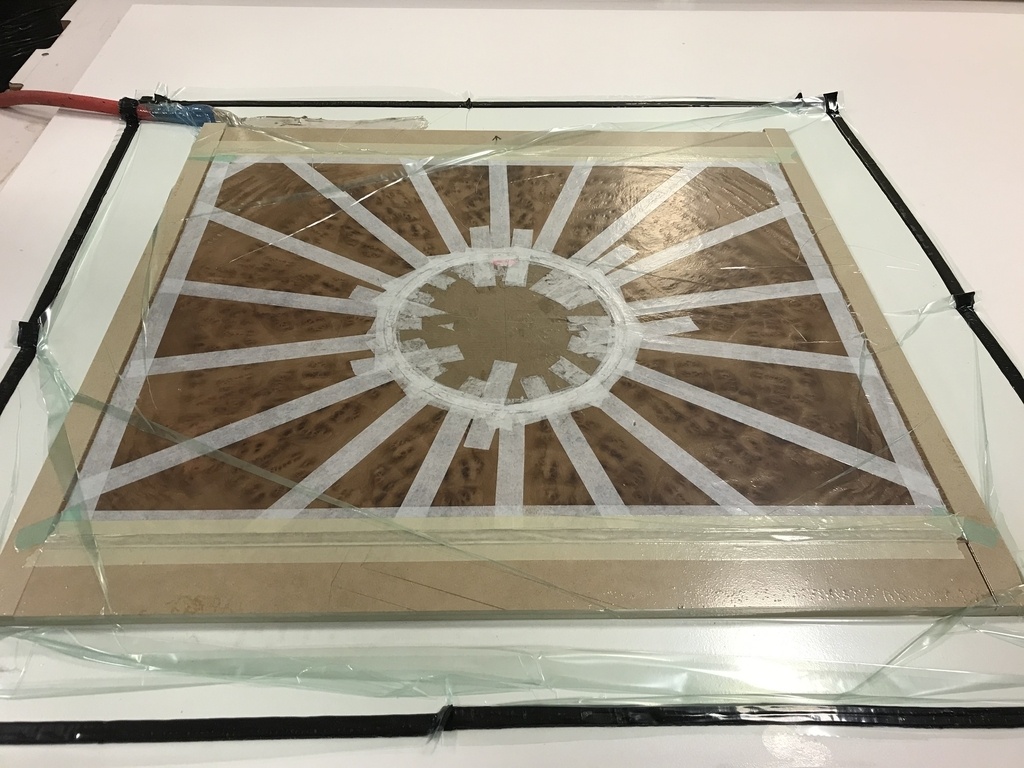

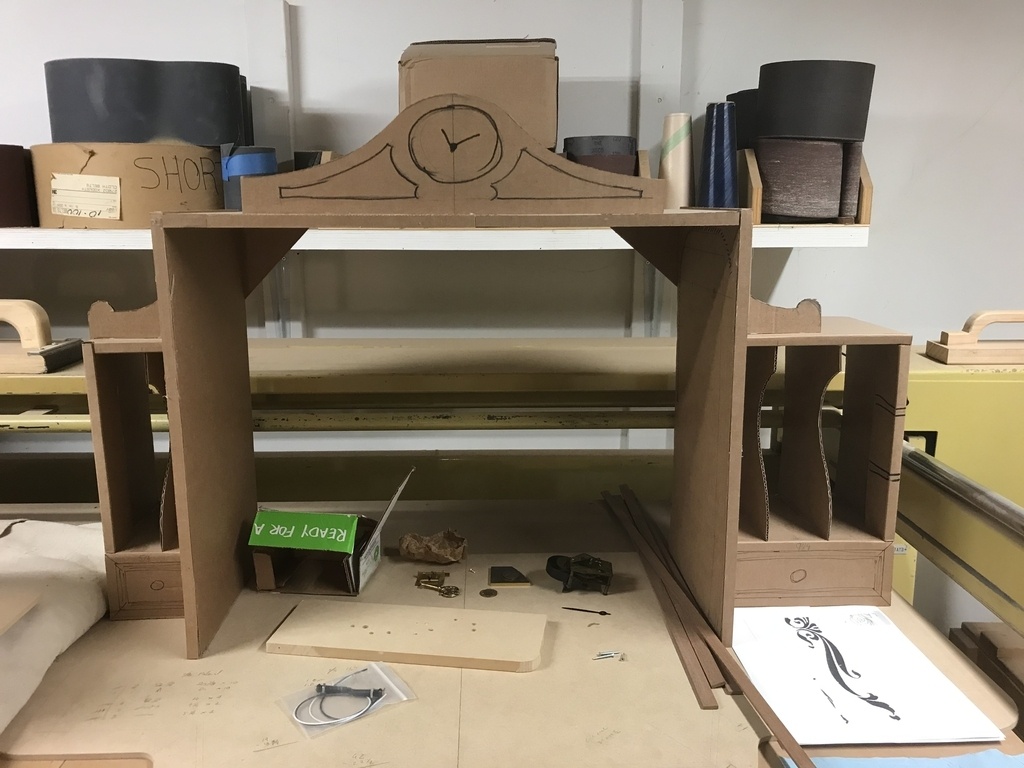

J ai commencé par faire une maquette en carton, preparer le placage du rideau , faire un gabarit pour la rainure courbe...

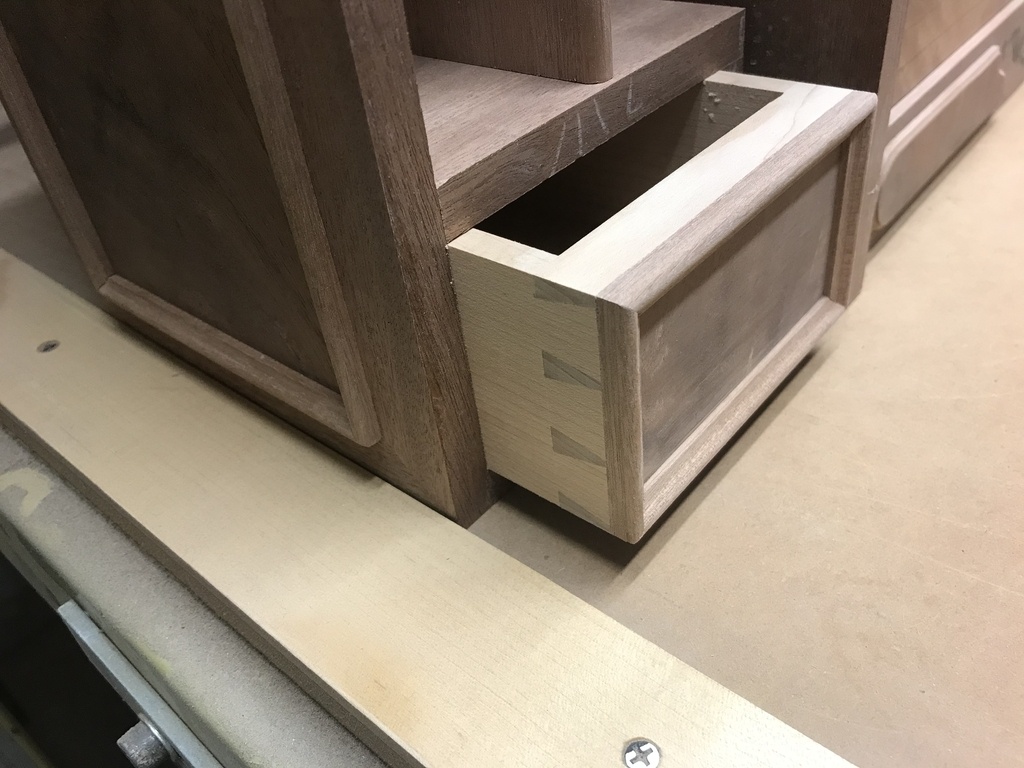

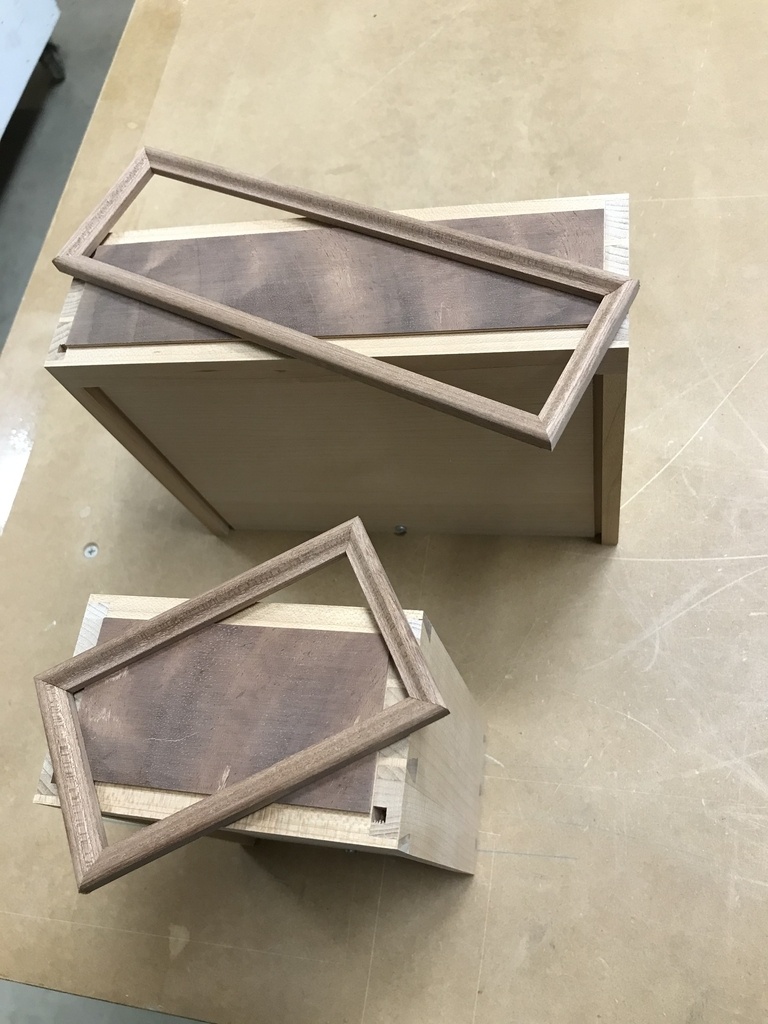

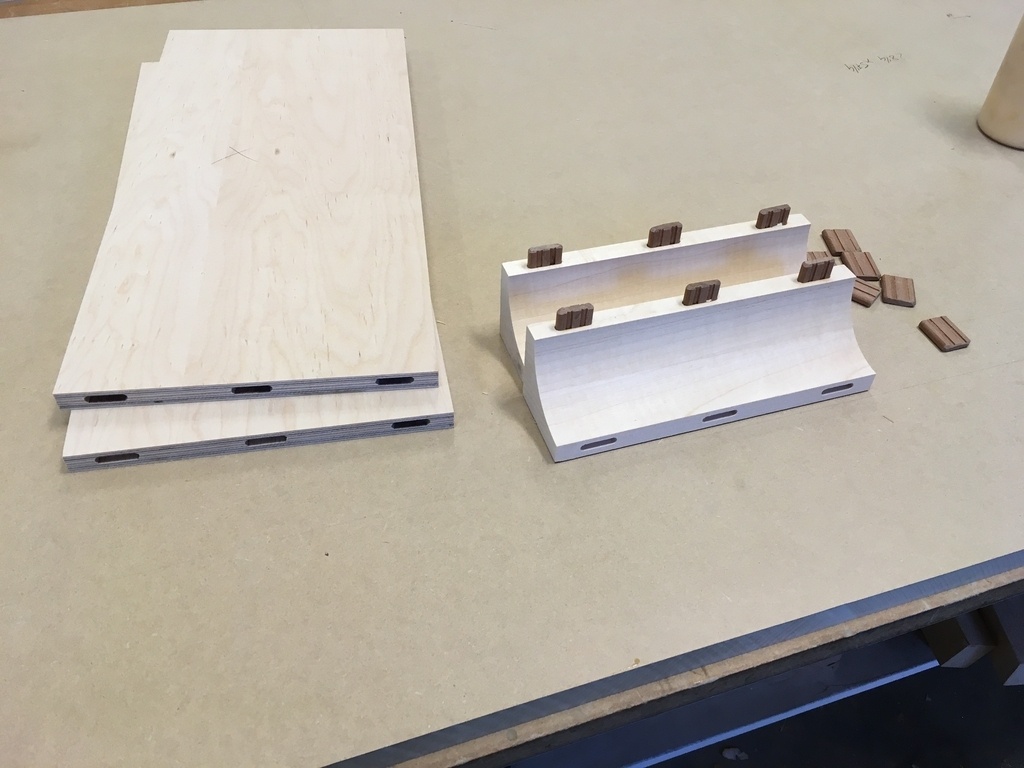

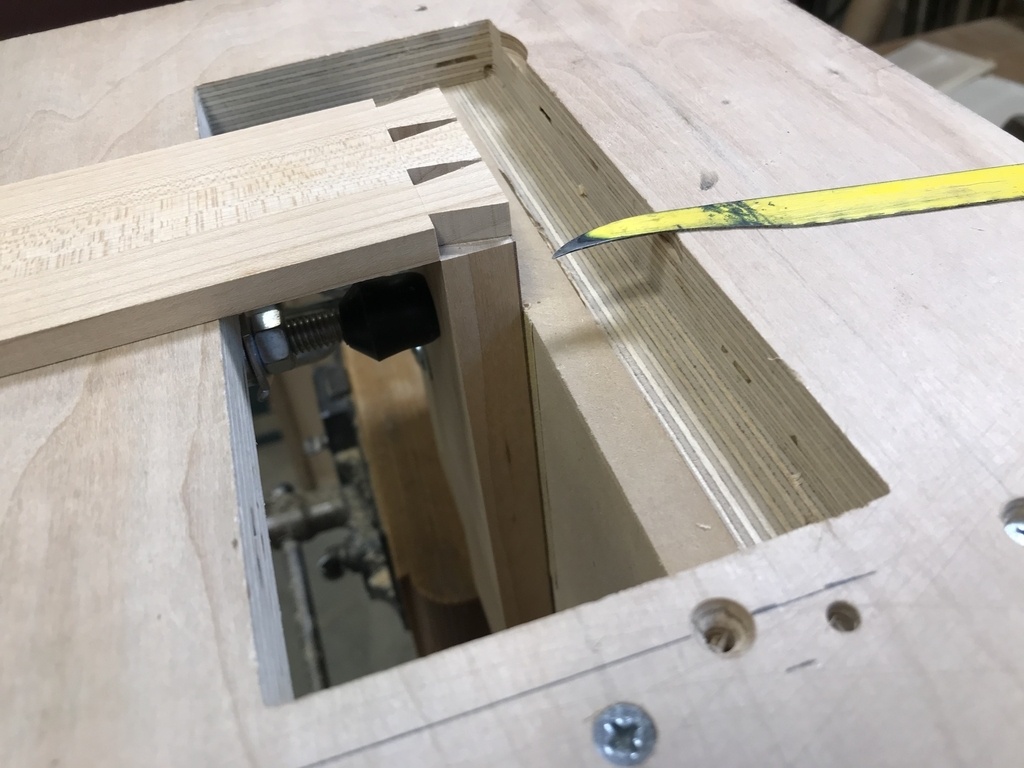

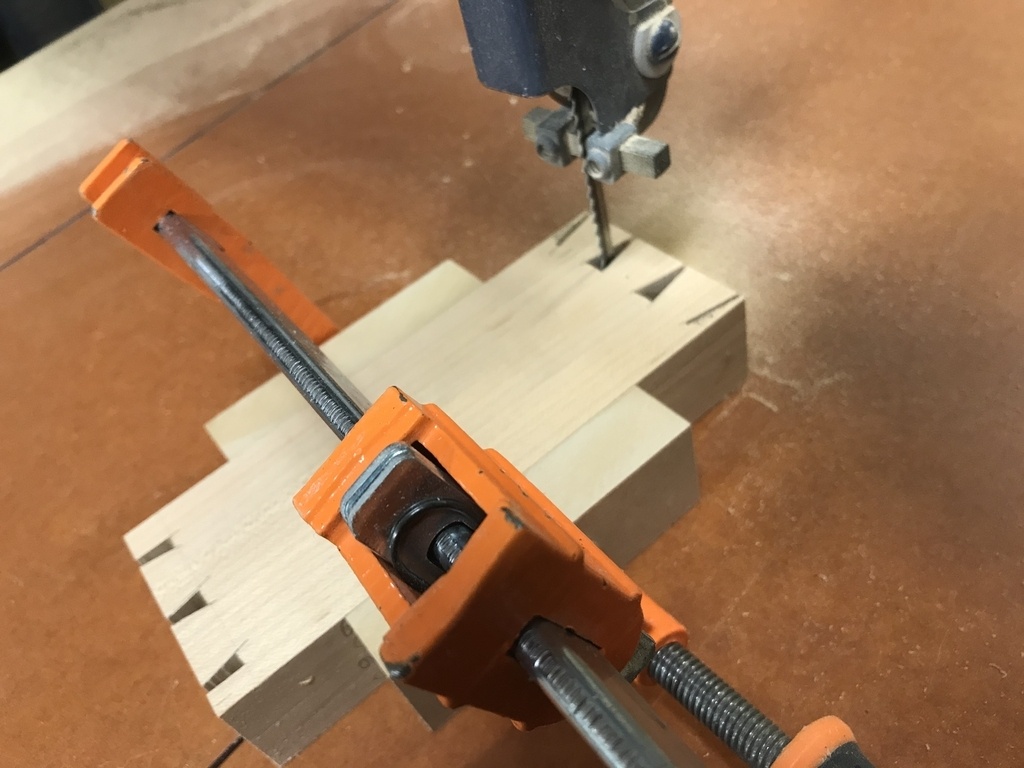

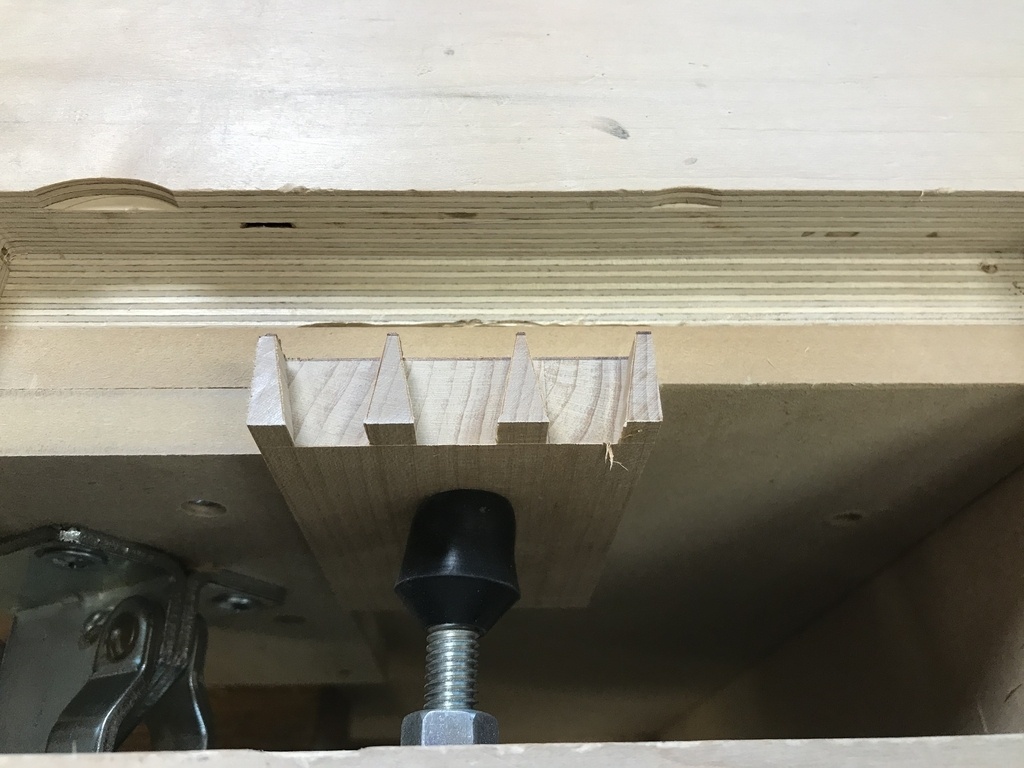

Fabrication des tiroirs , chacun a sa méthode , j utilise une technique apprise sur le tour , je coupe les queues males a la ruban ( plusieurs cotés a la fois) et les queues femelles a la volée a la défonceuse.

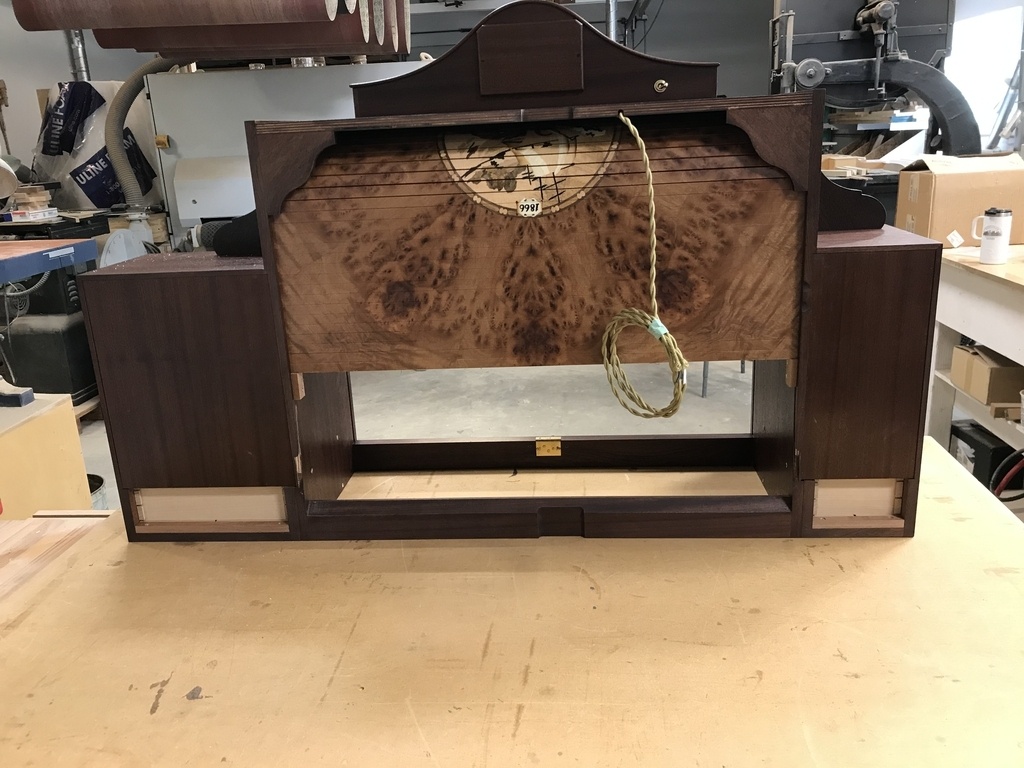

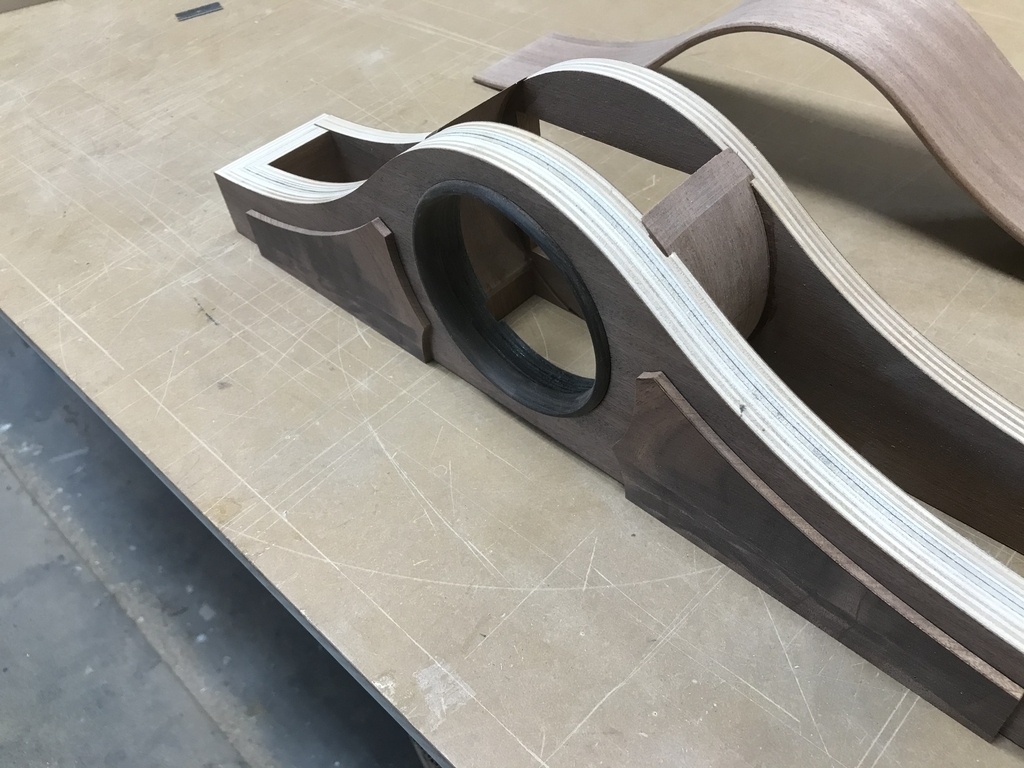

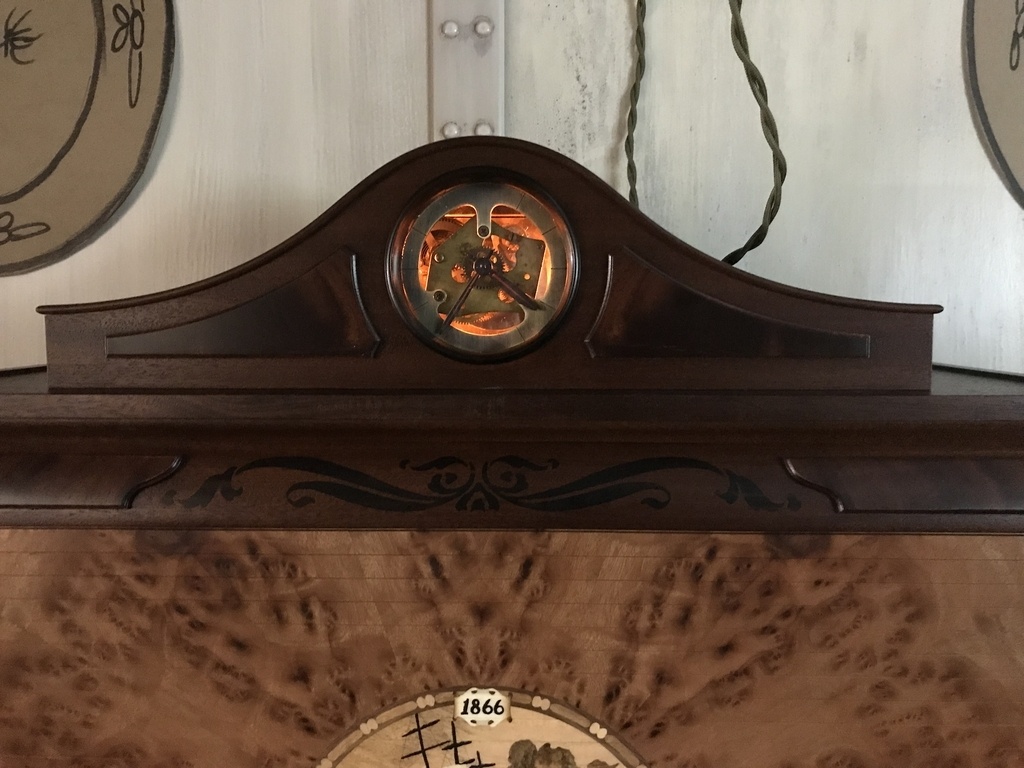

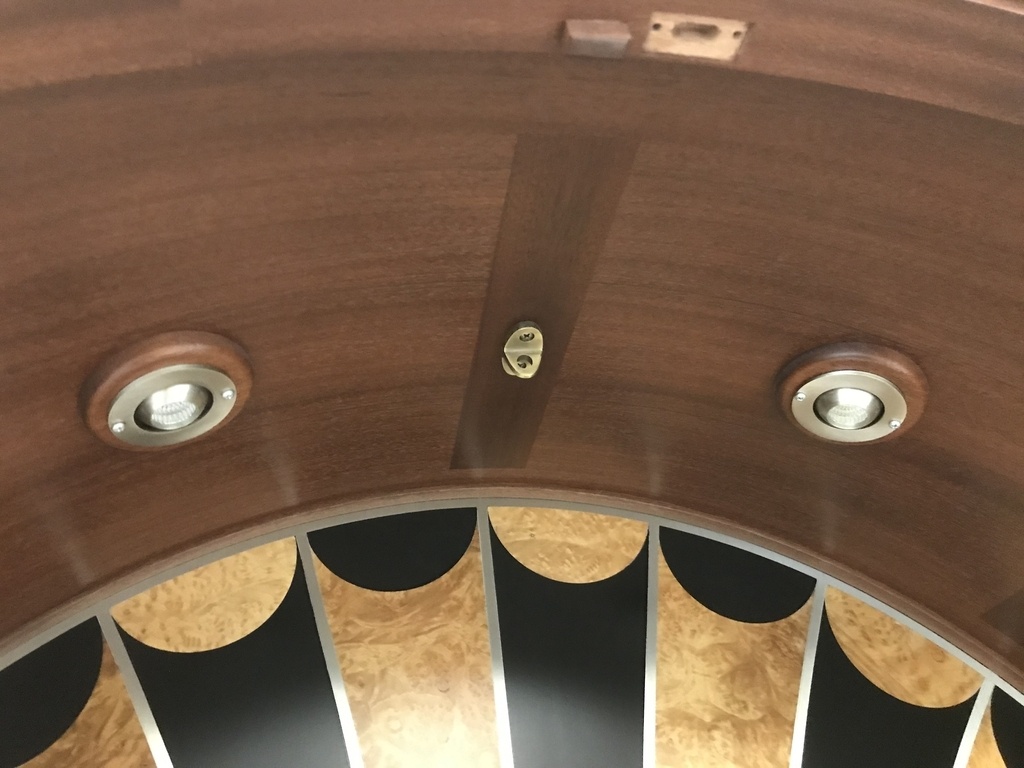

Il y a une horloge (Ebay) dans la partie haute , il a fallu faire un disque de montage en laiton , une petite moulure en ébéne du Gabon et encore un peu de laméllé collé.

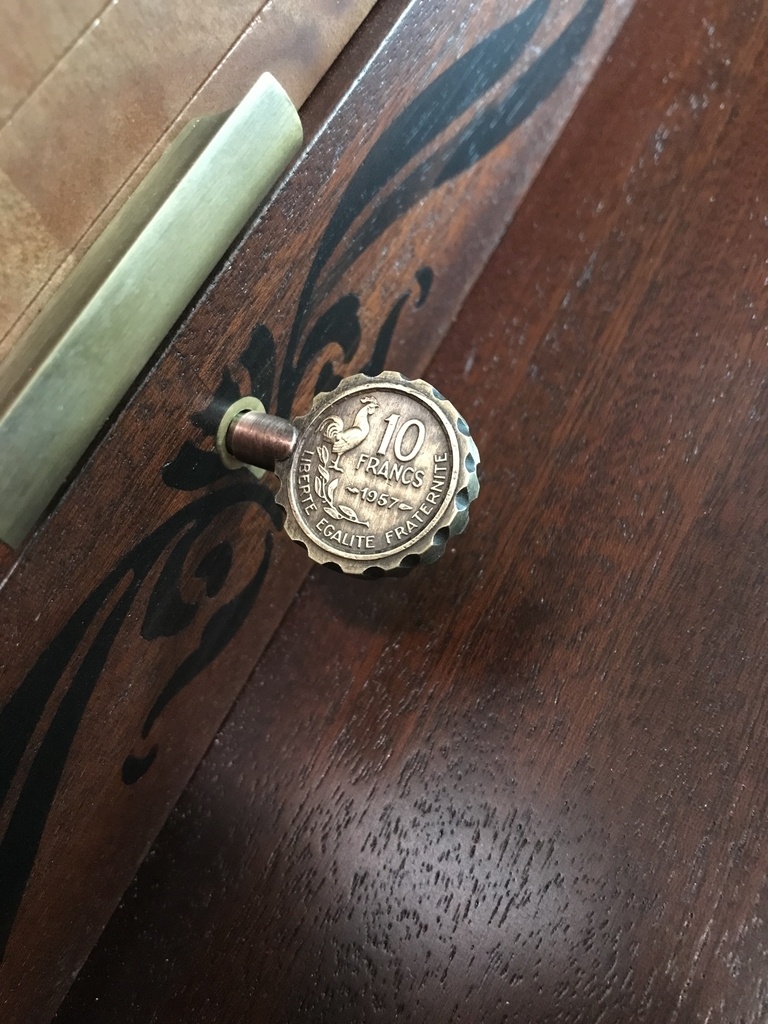

Montage final et fabrication d une clé avec des piéces d ancien Francs
Accessoires

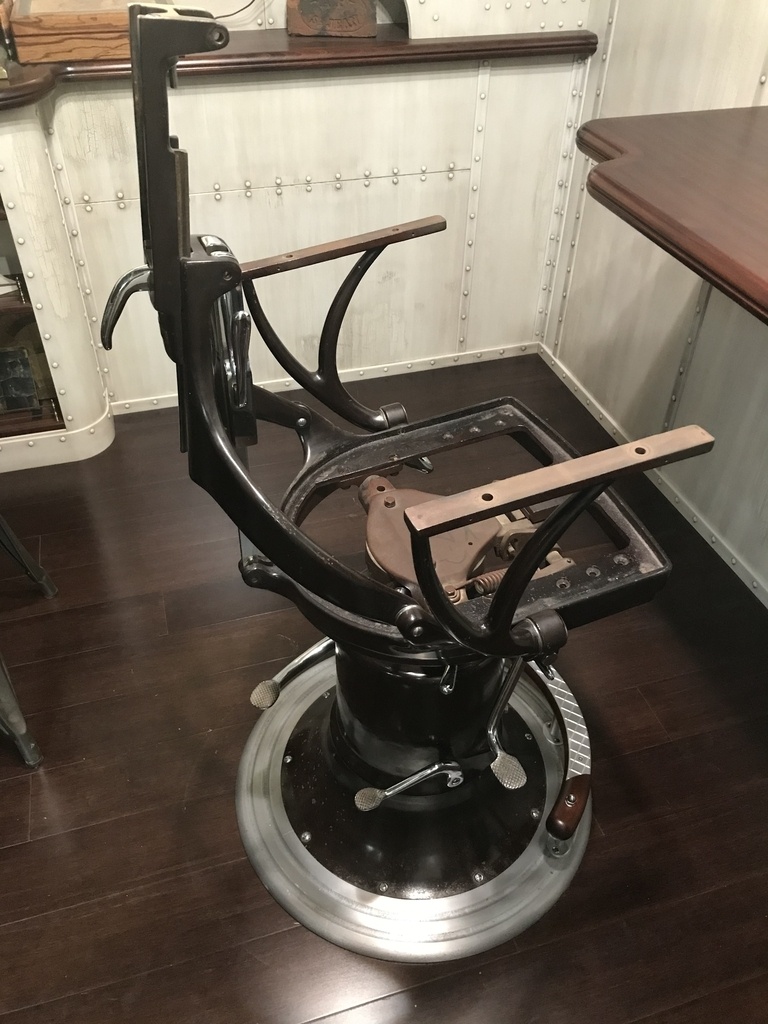

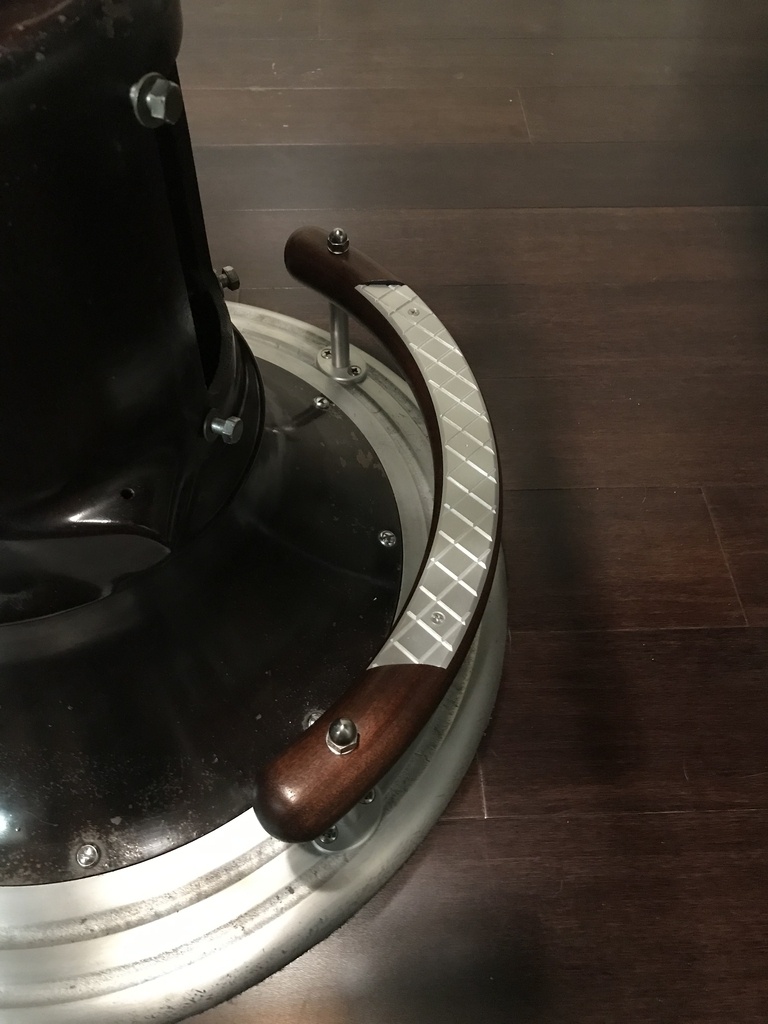

Pour completer ce petit bureau il fallait un siége , j ai trouvé dans les petites annonces un vieux fauteuil d ophtalmo , il a fallu refaire la garniture , des accoudoirs et un repose pied . le plus difficile fut de l amener a l étage ( environ 150 kg).

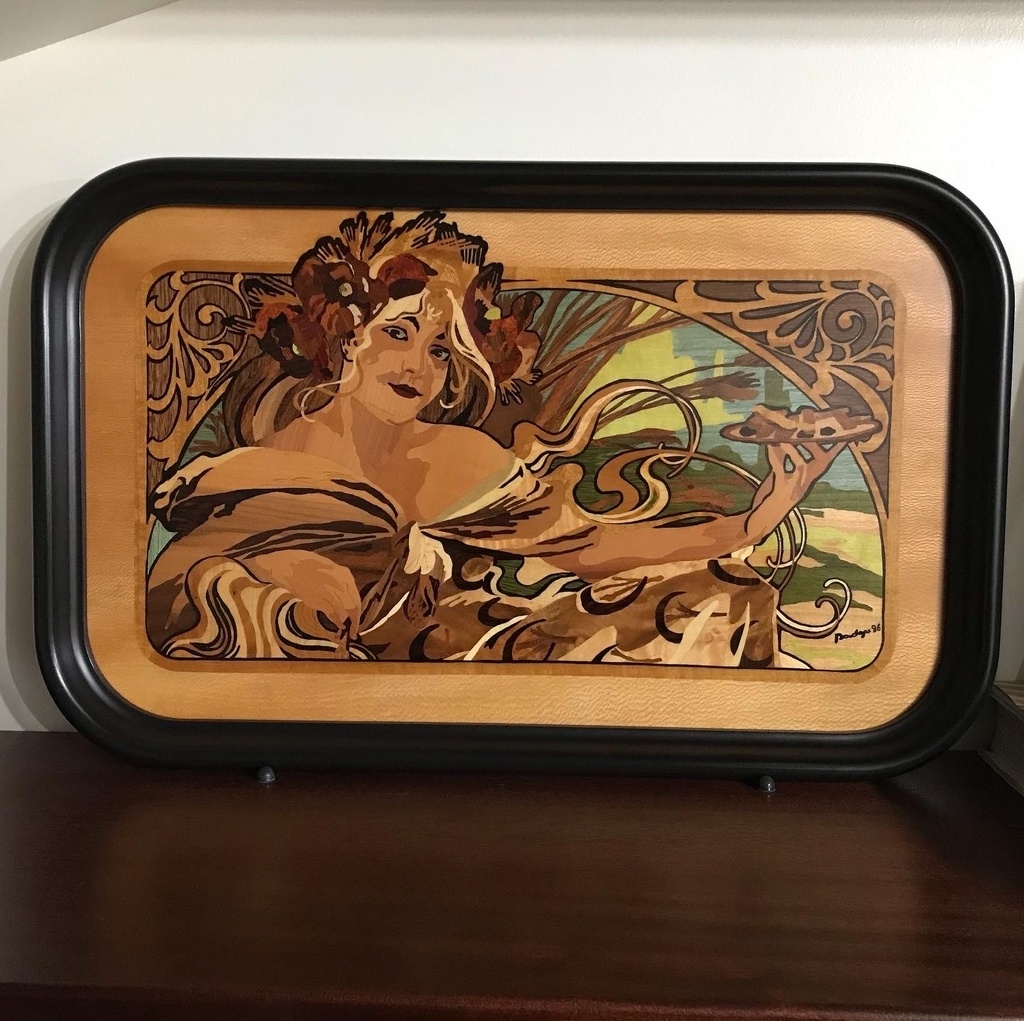

J ai également trouvé des cadres et commandé des reproductions d illustration du livre de Jules Vernes.

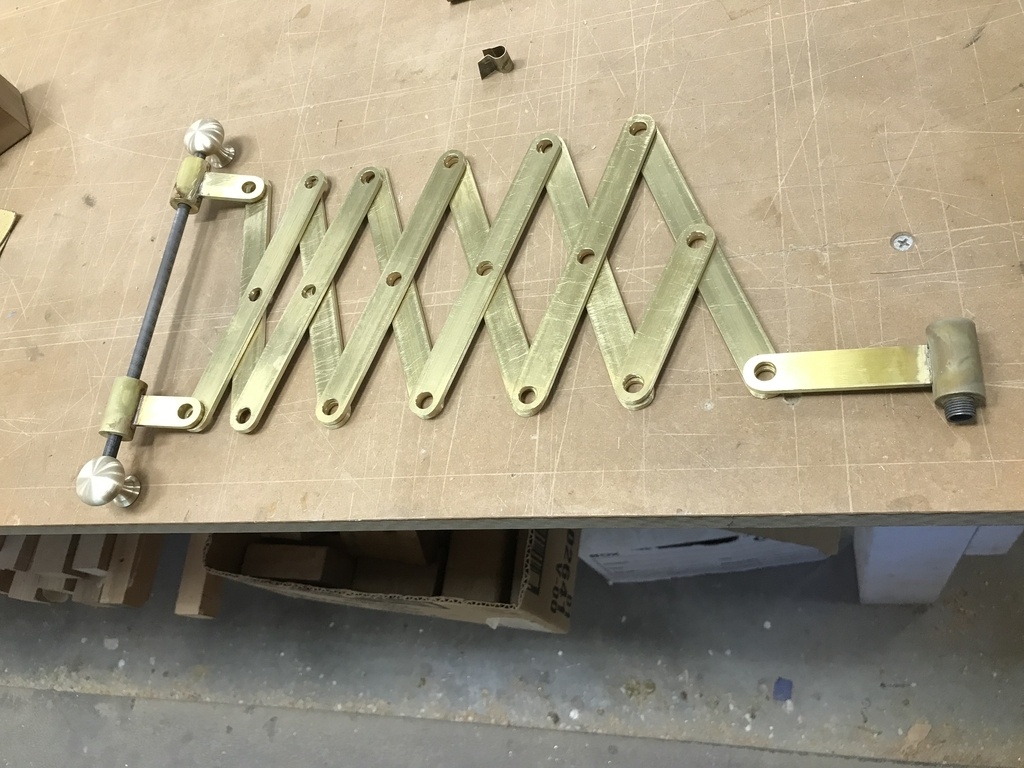

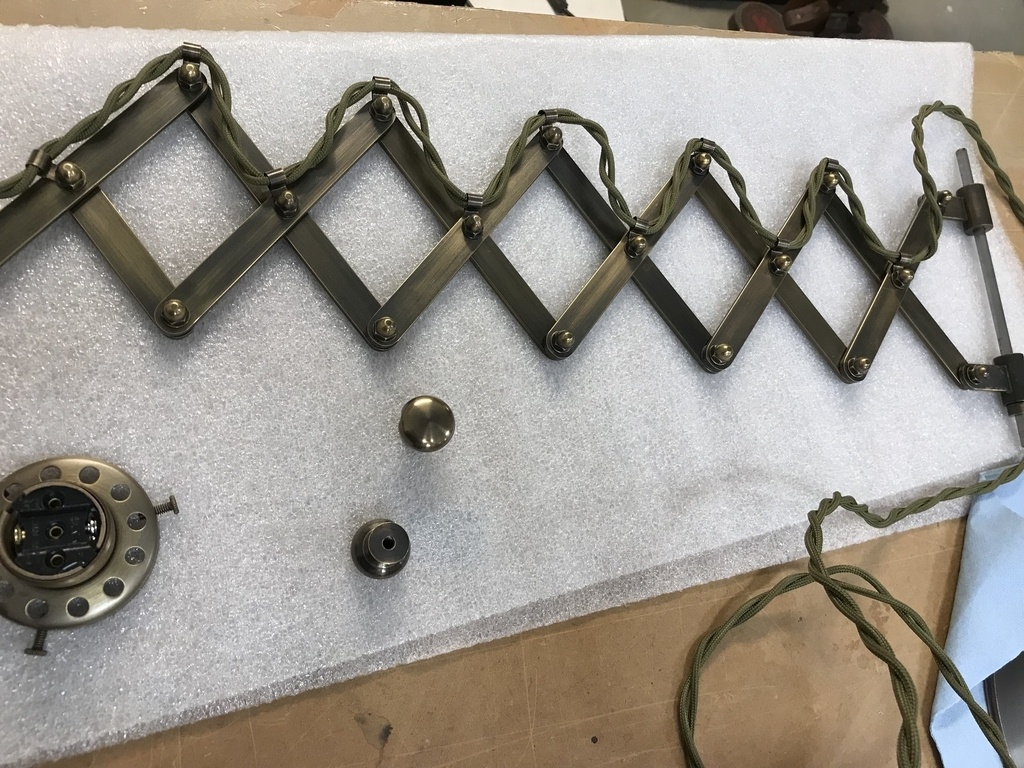

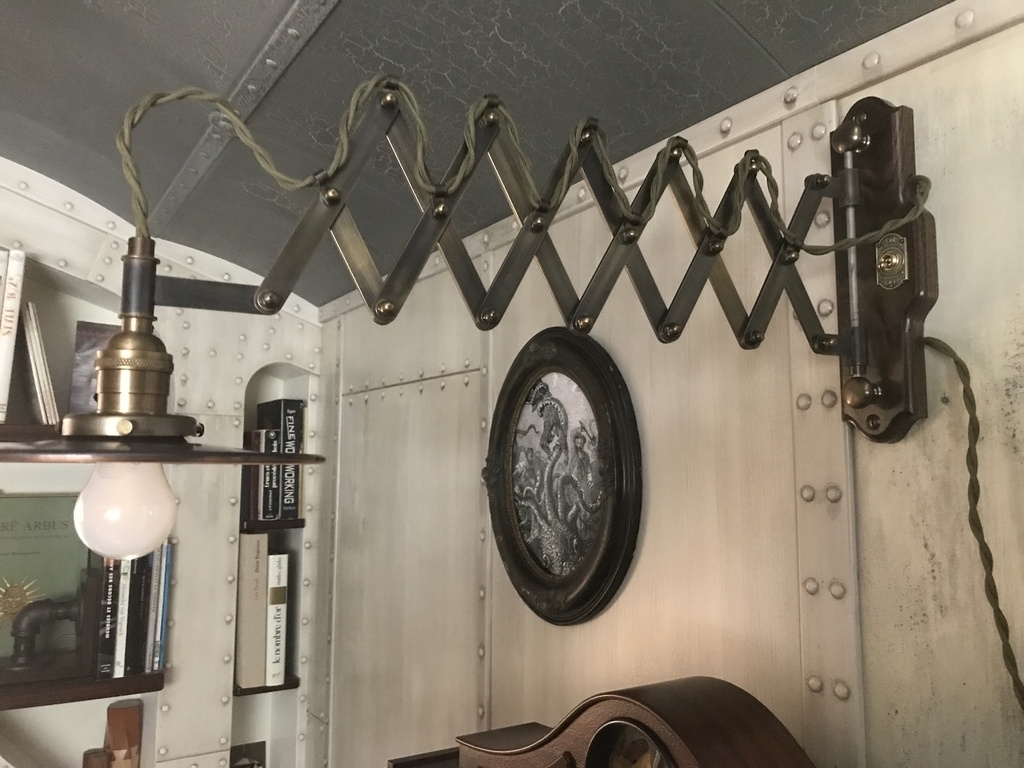

Il me fallait une lampe , j aime bien les lampes télescopiques , je l ai faites en laiton , je me suis servi de ma ( multi -router) pour faire les mortaises , c est pas vraiment fait pour ça mais en y allant doucement ça l a fait.
Soudure a l argent dans les mortaises.
