Timothé

Réalisation d'une table de chevet de style Transition

Mis à jour

Partager

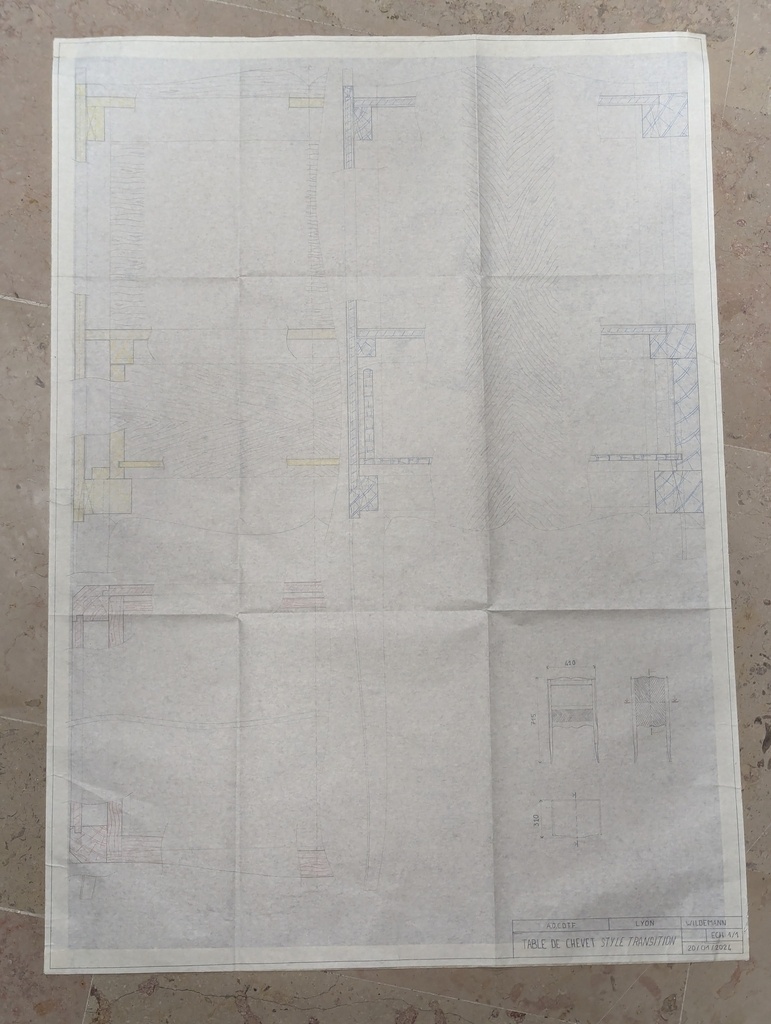

Conception du meuble

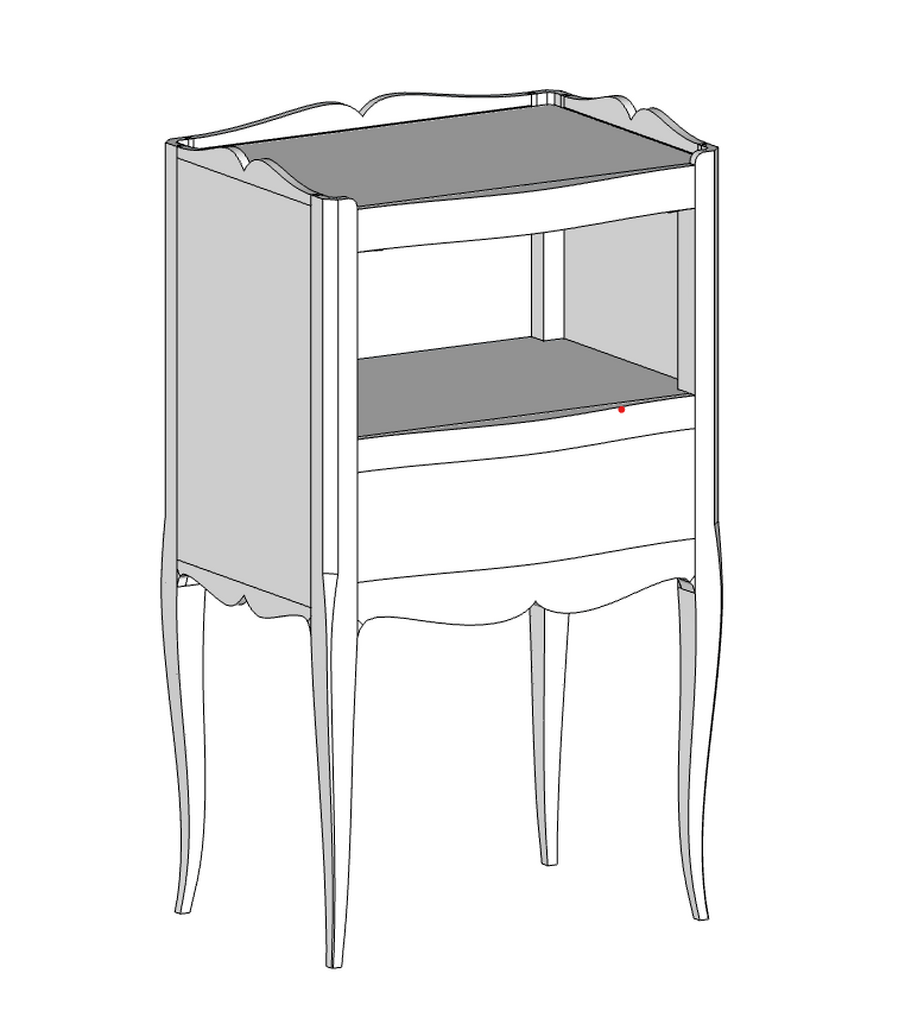

Le meuble est constitué de quatre pieds galbés reliés par des traverses assemblées à tenons et mortaises, chantournées à l'avant. Les côtés et le dos du meuble sont habillés par des panneaux plaqués et chantournés en haut et en bas pris en rainure dans les pieds, devant les traverses.

Les panneaux latéraux sont plaqués d'un frisage en fougère en parement. Un plancher sépare une niche d'un emplacement pour un tiroir à queues d'aronde de conception traditionnelle.

Le bâti du meuble est en noyer, de même que le placage.

Publié Mis à jour

Partager

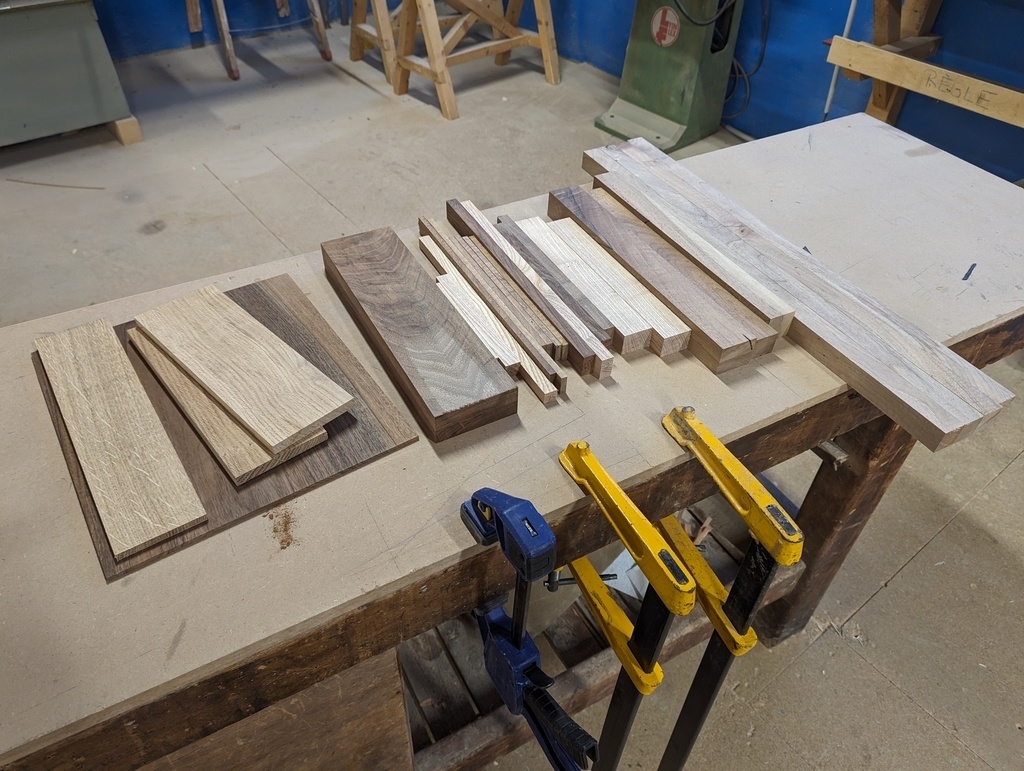

Débit et corroyage

La majorité des pièces est en noyer. Certaines, cachées, comme les guides et l'antibascule du tiroir, sont en frêne. Les côtés et le dos du tiroir sont en chêne.

Publié Mis à jour

Partager

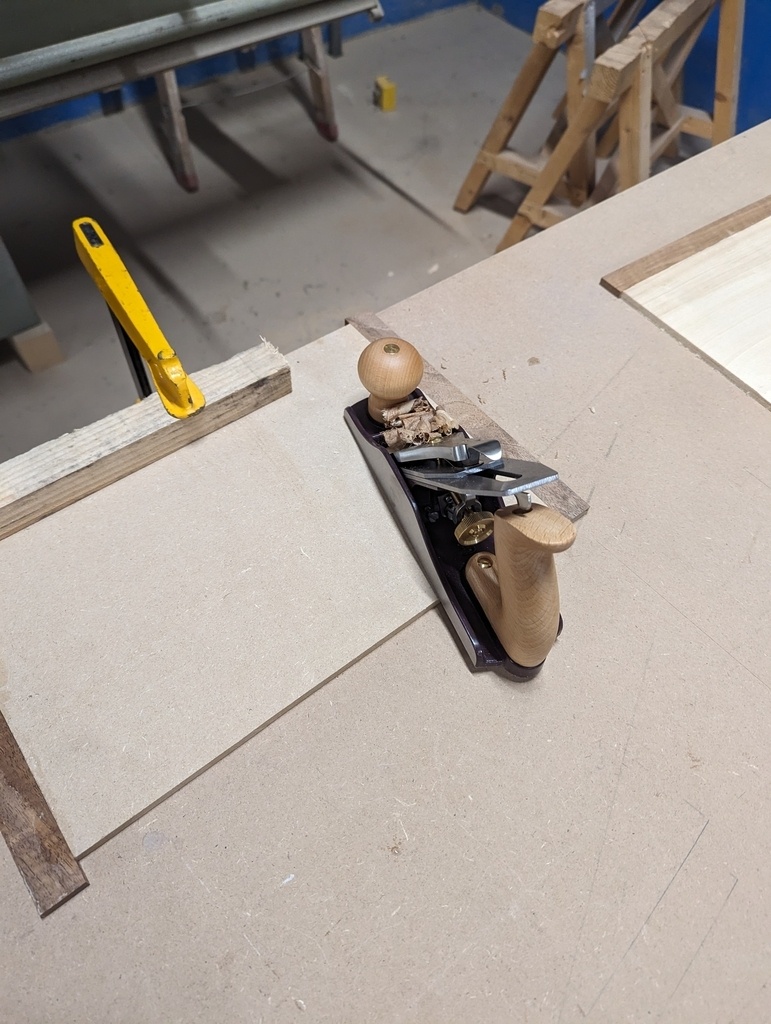

Préparation des panneaux

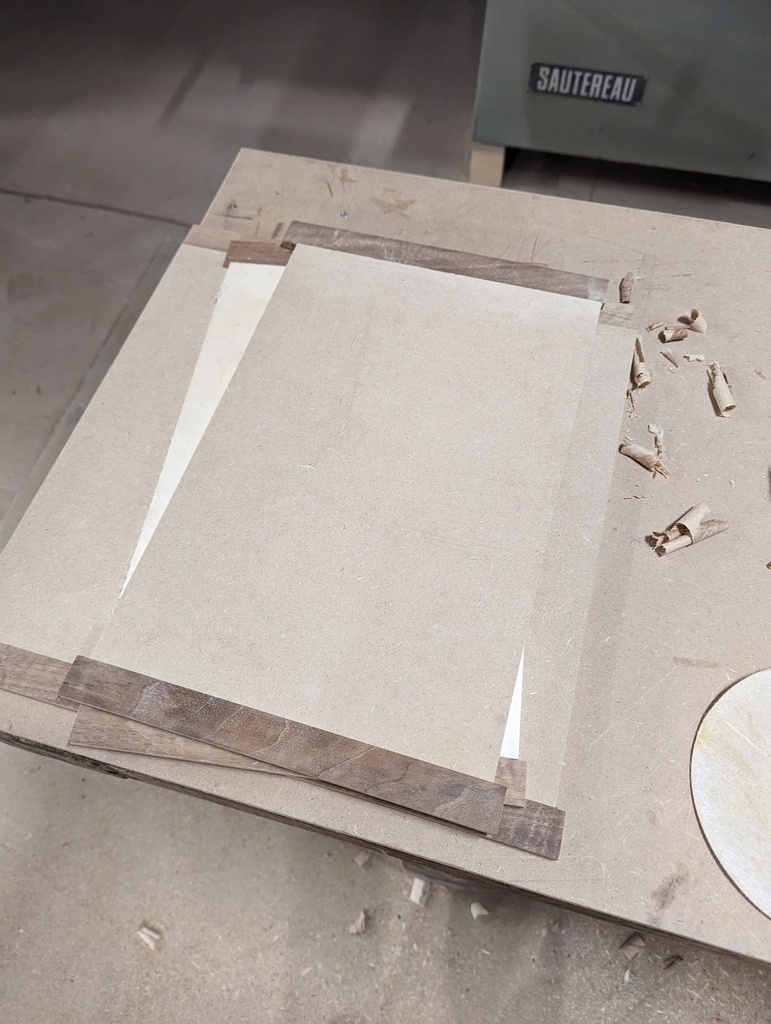

Collage des alèses en noyer aux panneaux en MDF. J'ai débité les alèses avec une petite surcote en épaisseur avant de les affleurer avec le panneau après collage. Prochaine étape, les placage !

Publié

Partager

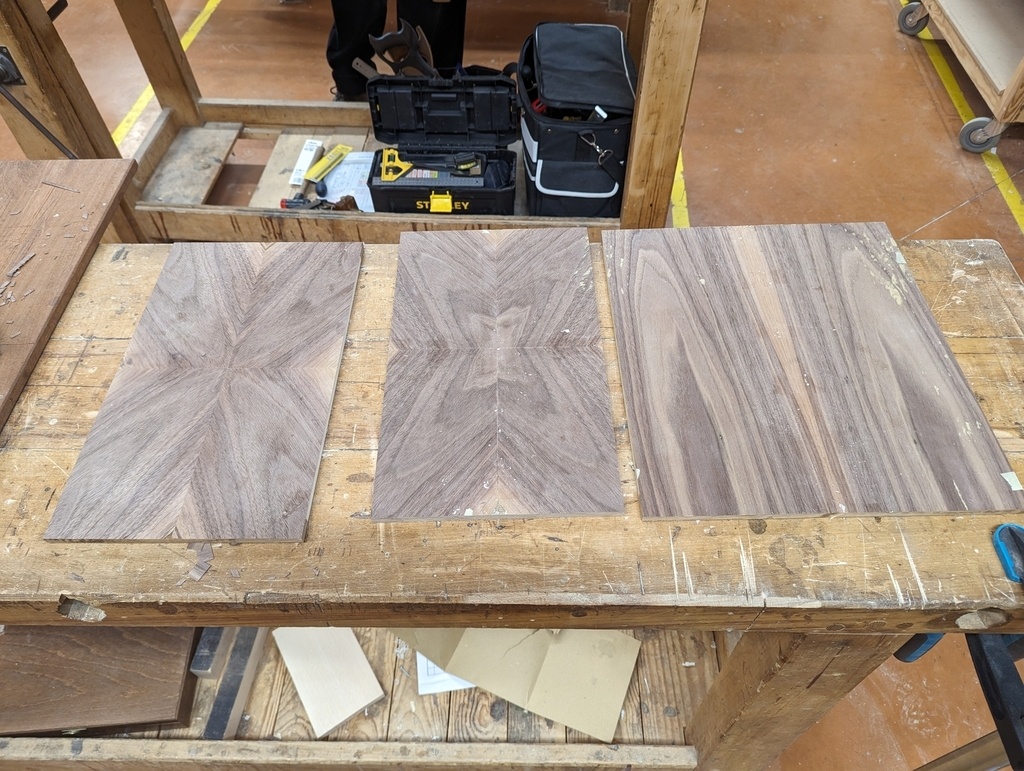

Placage des panneaux

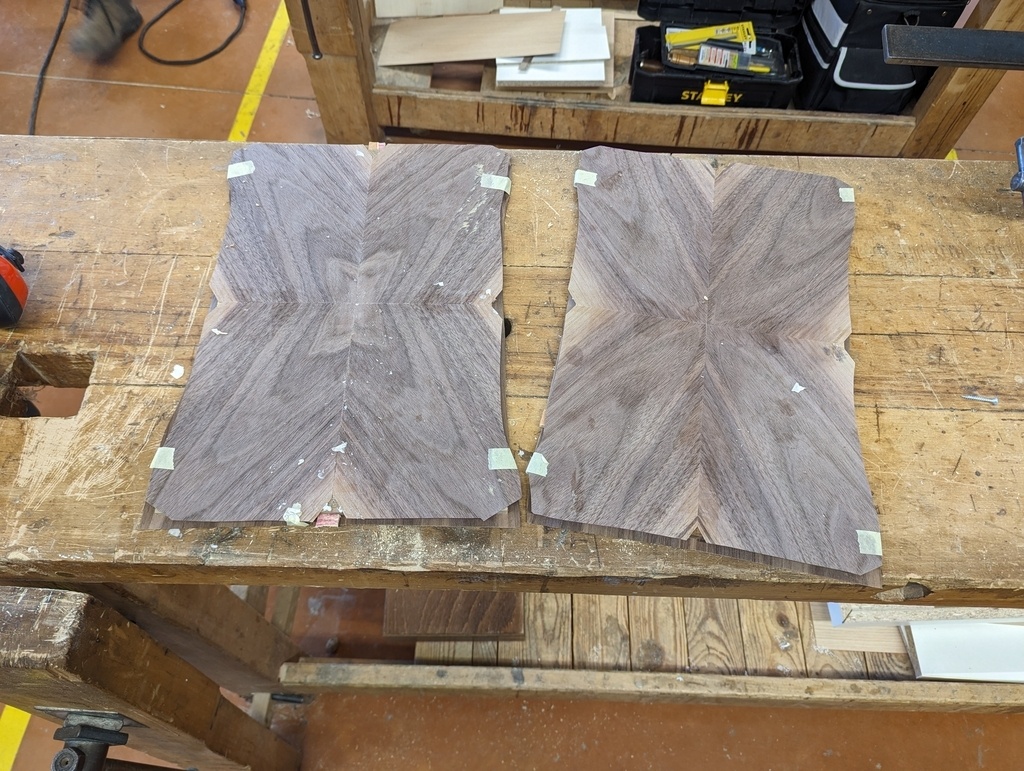

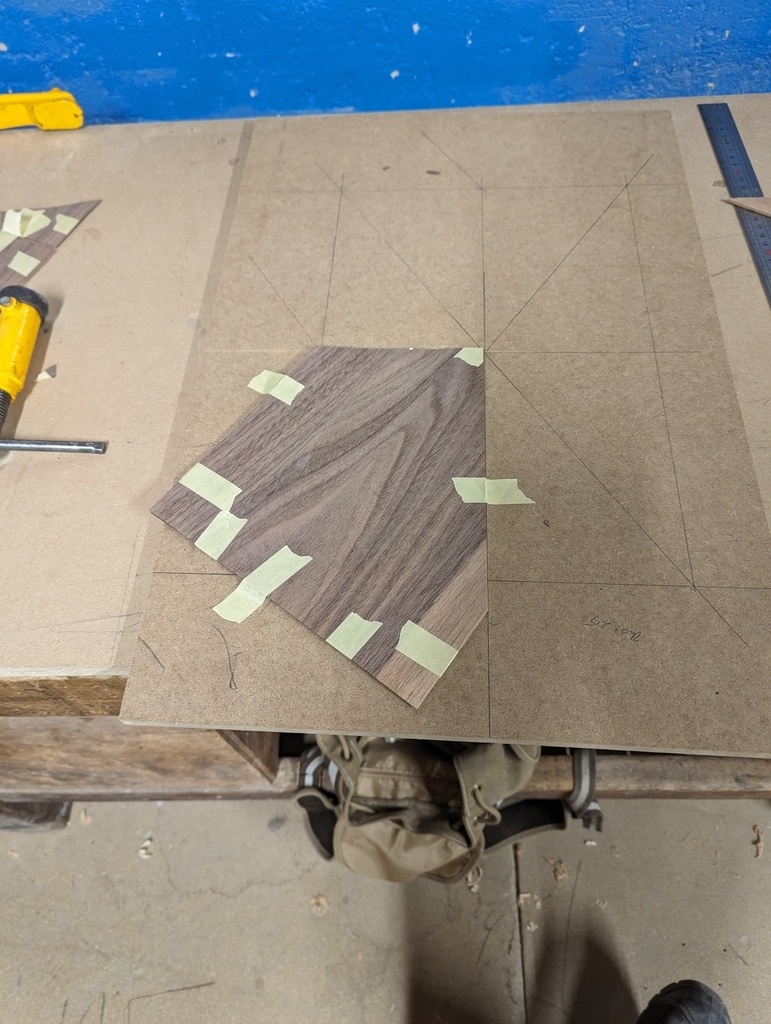

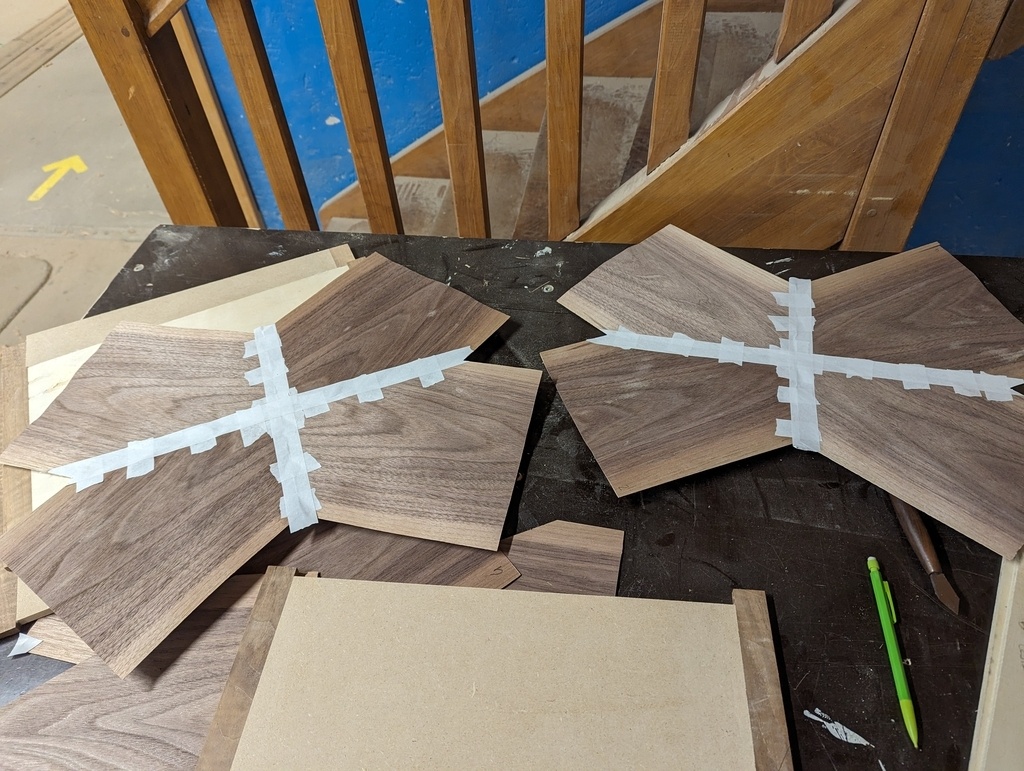

Débit des feuilles de placage (de noyer), et assemblage des frisages en fougère pour le parement des panneaux latéraux, puis placage sous presse.

Publié Mis à jour

Partager

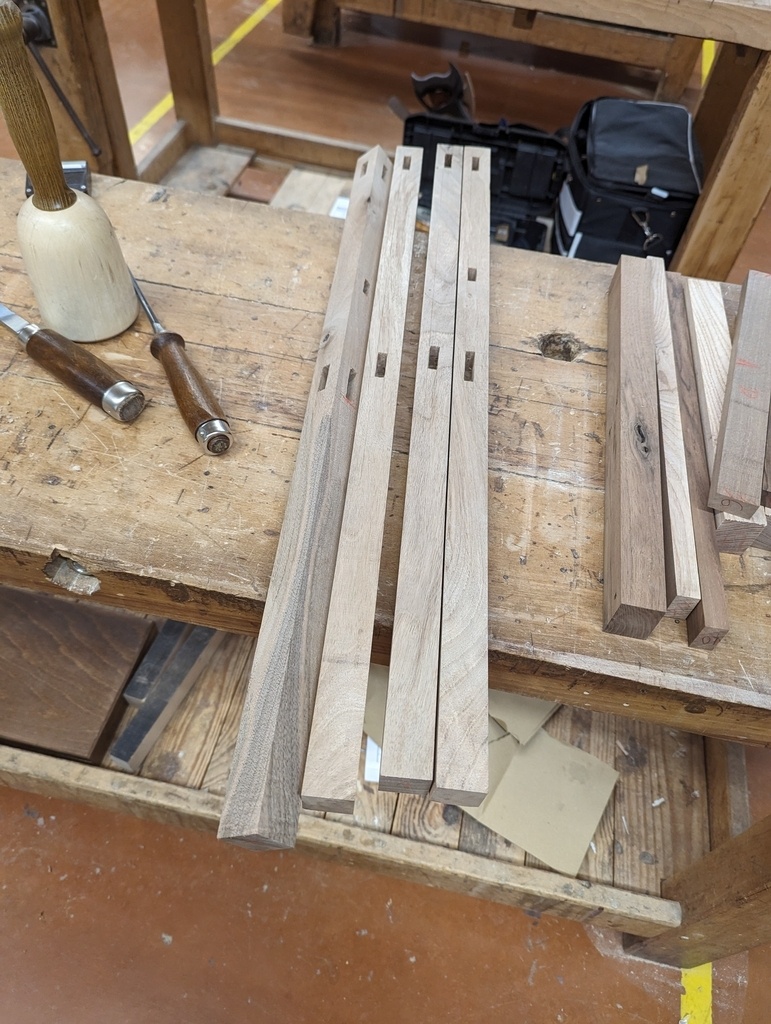

Usinage des tenons et mortaises

Usinage des tenons à la tenonneuse et des des mortaises à la mortaiseuse à mèche. Coupe d'onglet à l'extrémité des tenons.

Publié

Partager

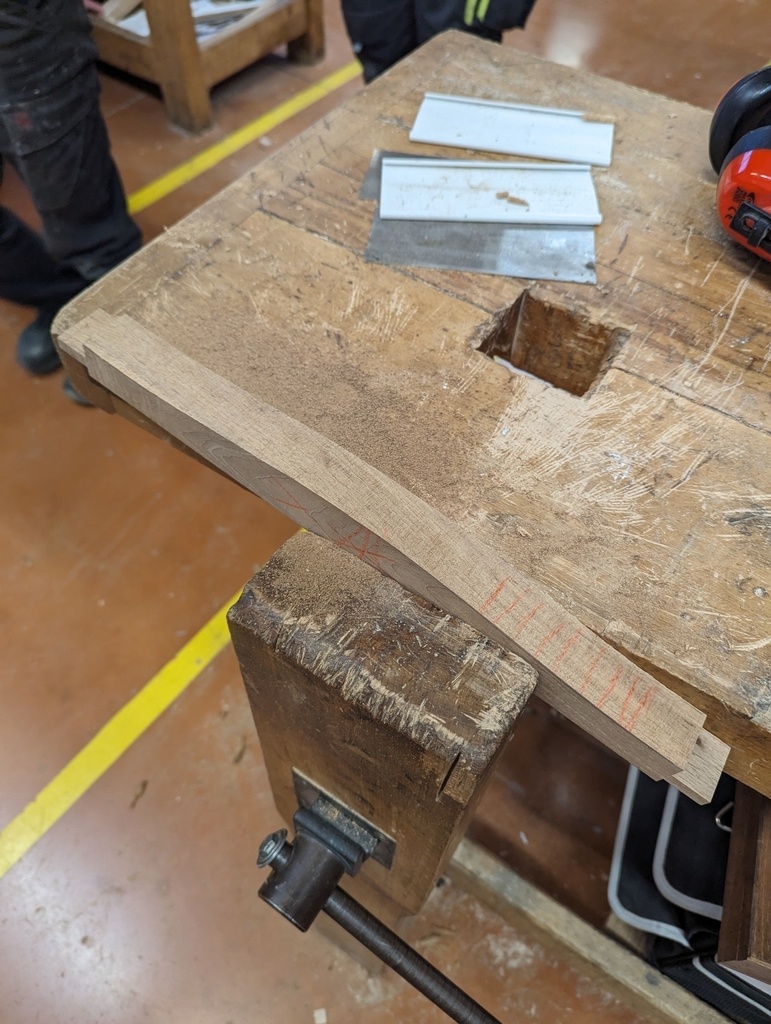

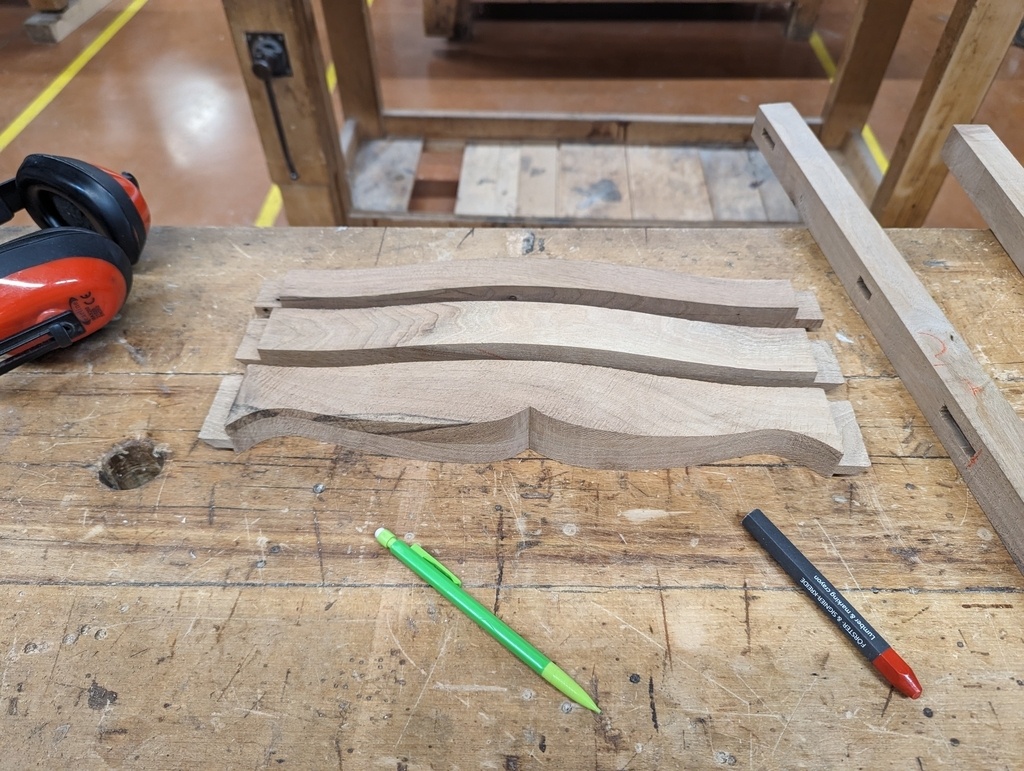

Chantournement des traverses avant

Chantournement des traverses de la façade du meuble à la scie à ruban, puis à la râpe et au racloir.

Publié Mis à jour

Partager

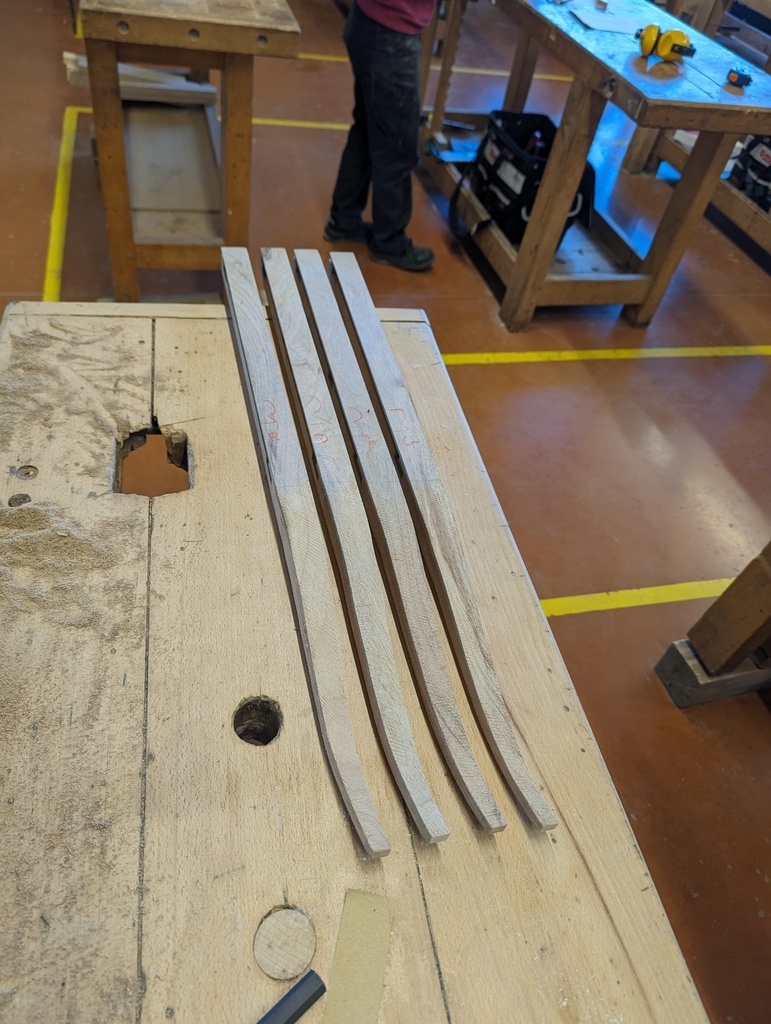

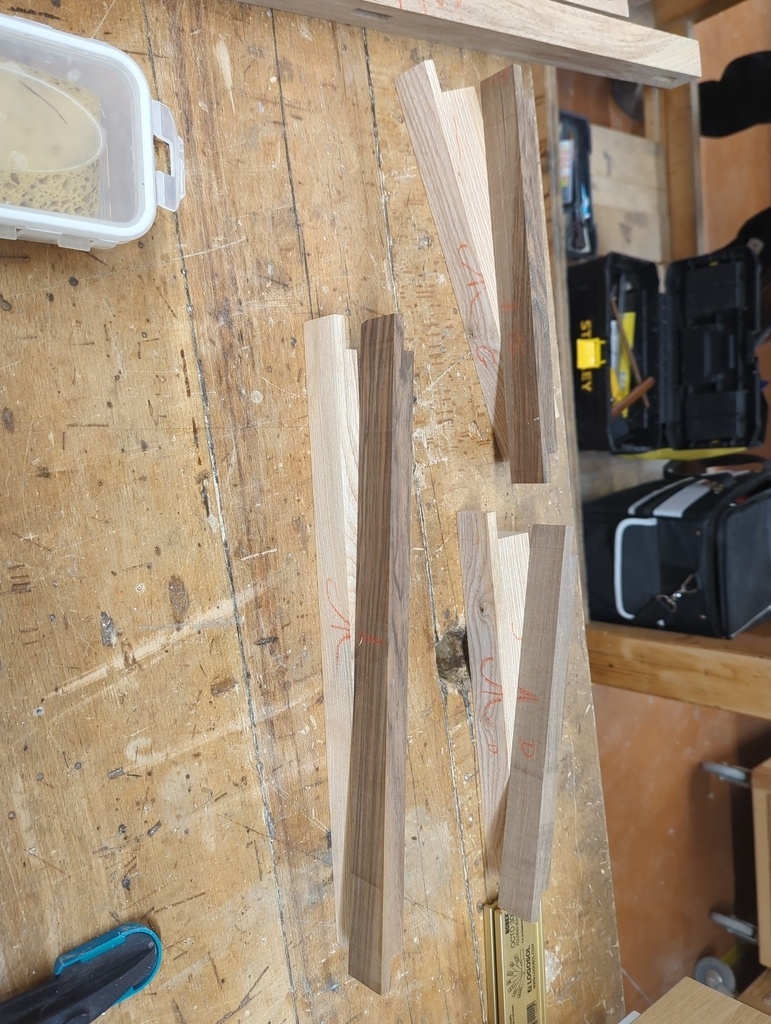

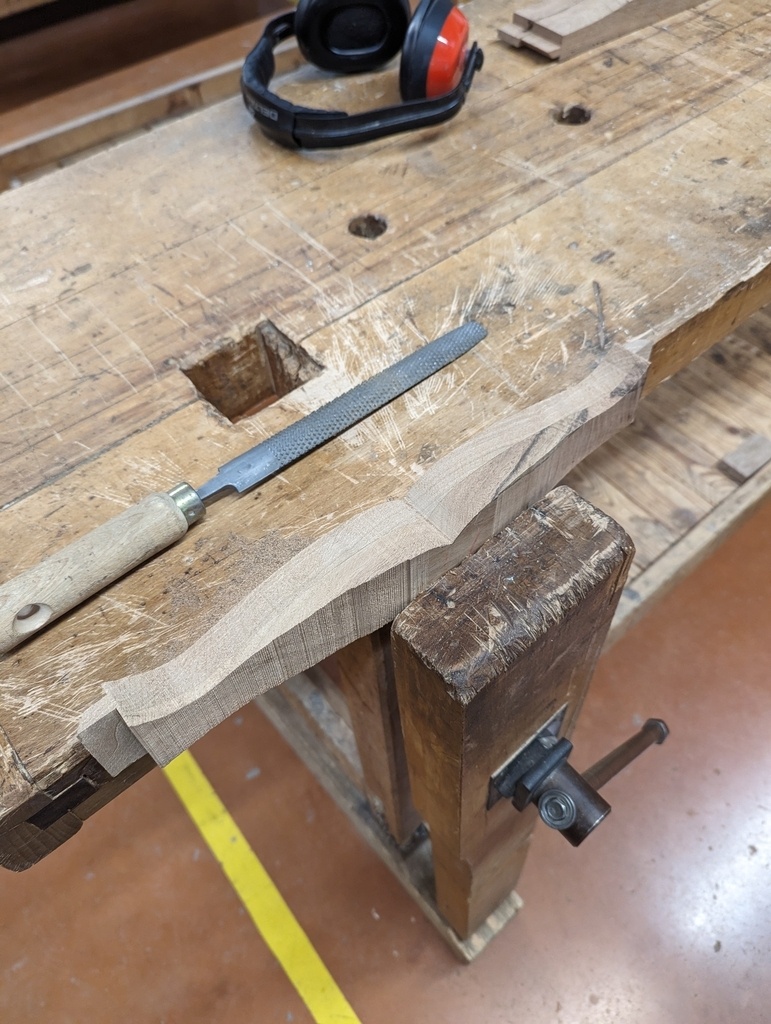

Chantournement des pieds

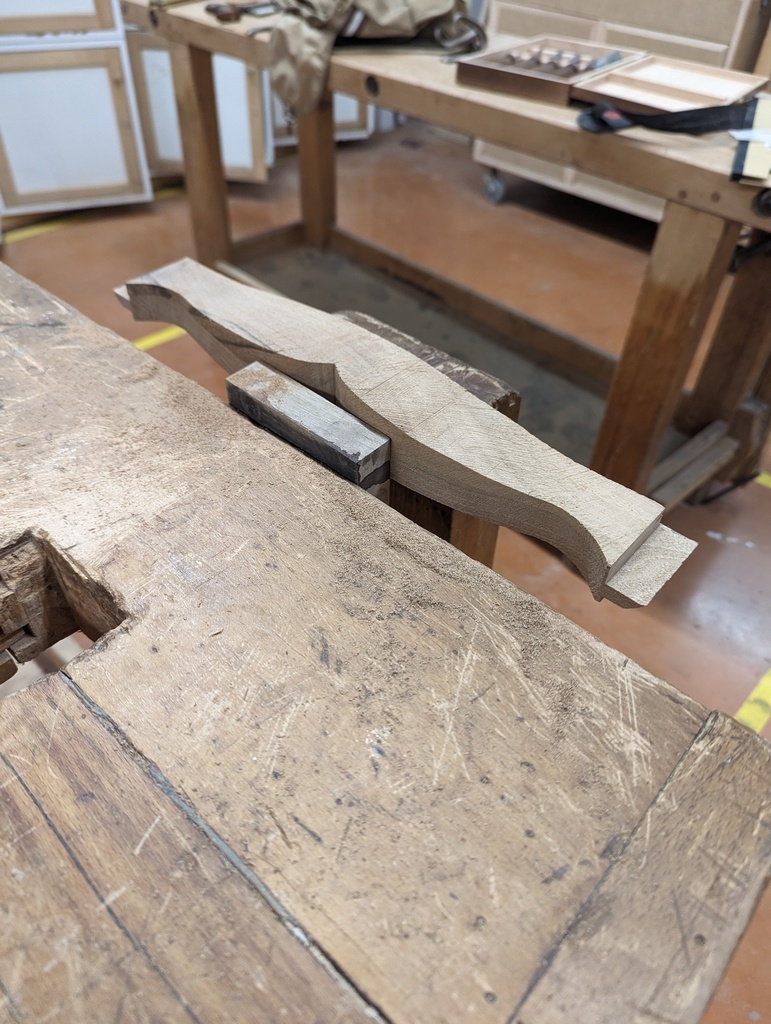

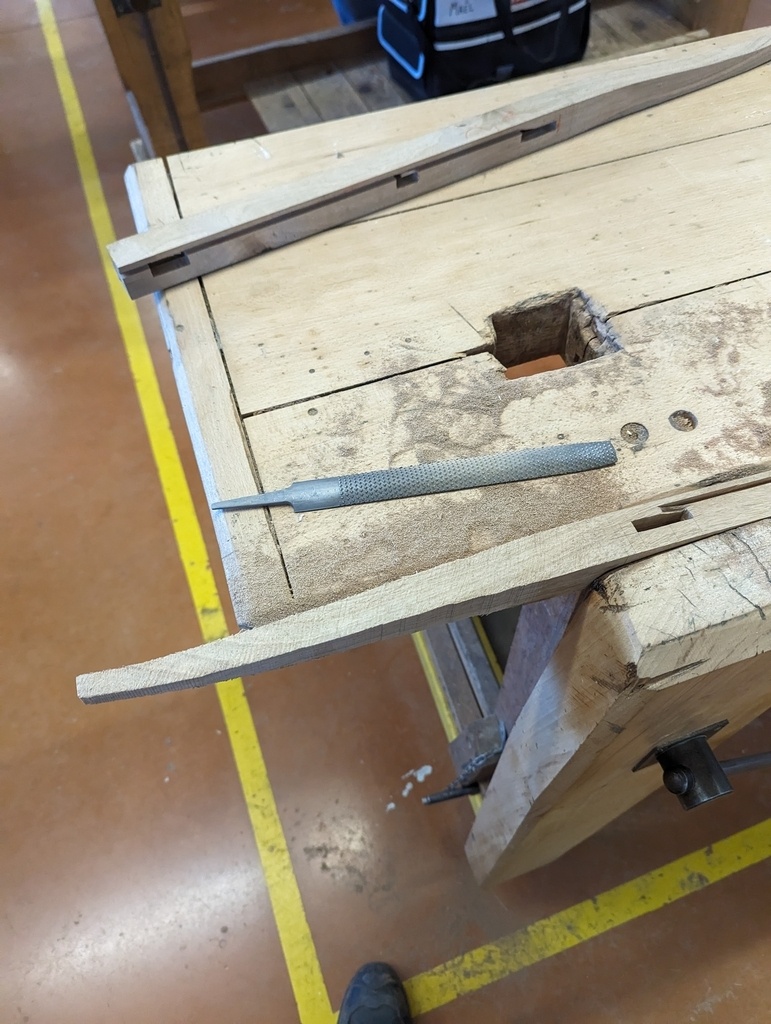

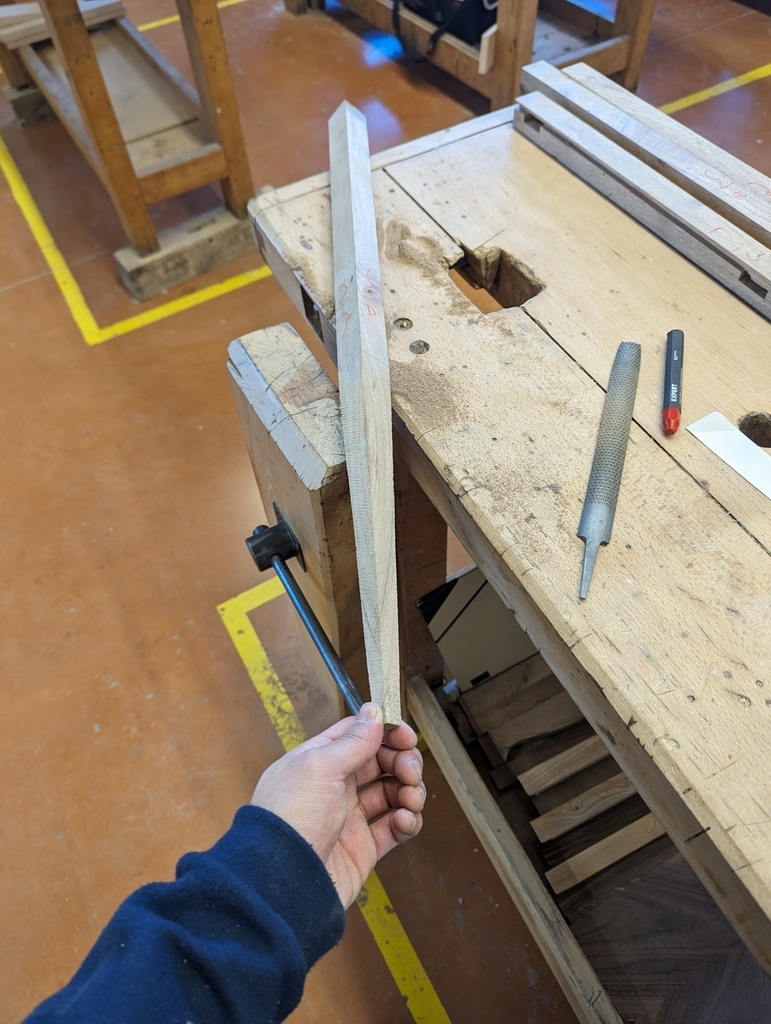

Chantournement des pieds. J'ai dégrossi le tout à la scie à ruban, puis ajusté le galbe des pieds à la râpe : vu à 45°, sur l'arête extérieure, le gainage doit apparaître droit (cf. photo 3). Je finirai au racloir.

Publié

Partager

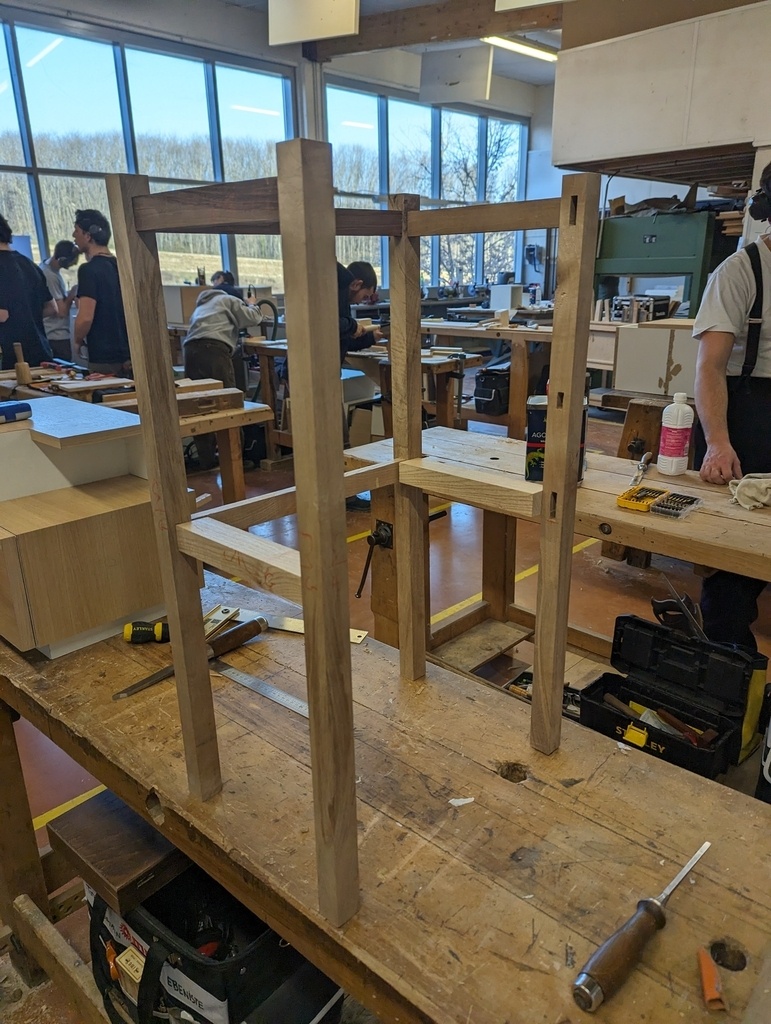

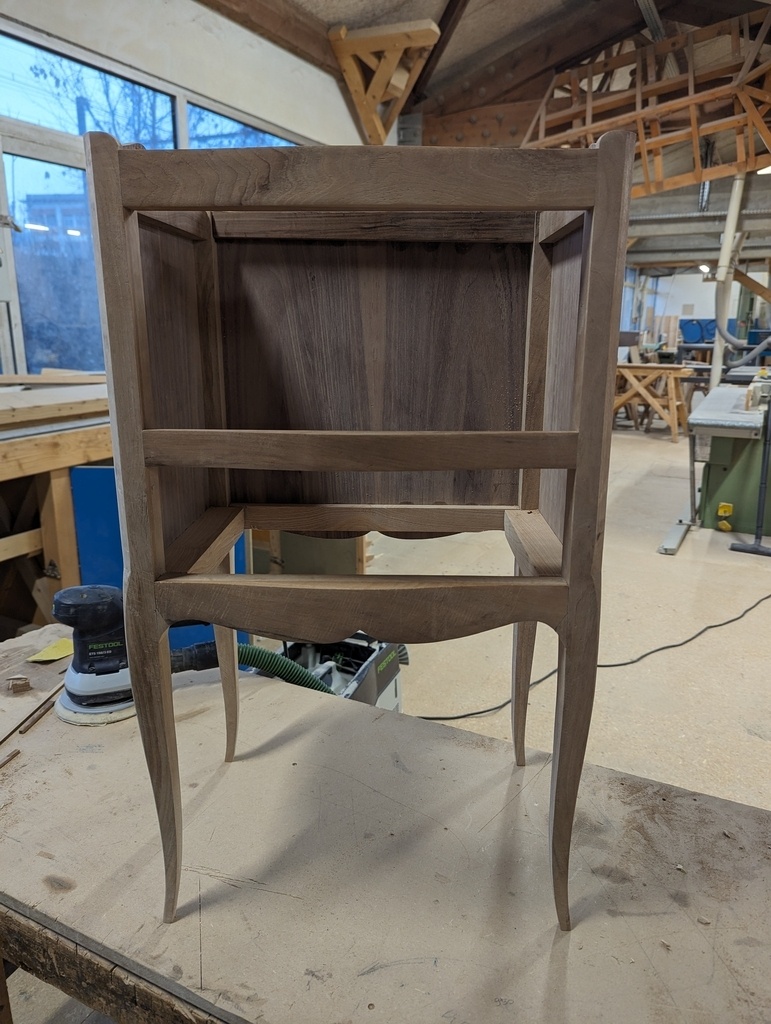

Premier assemblage

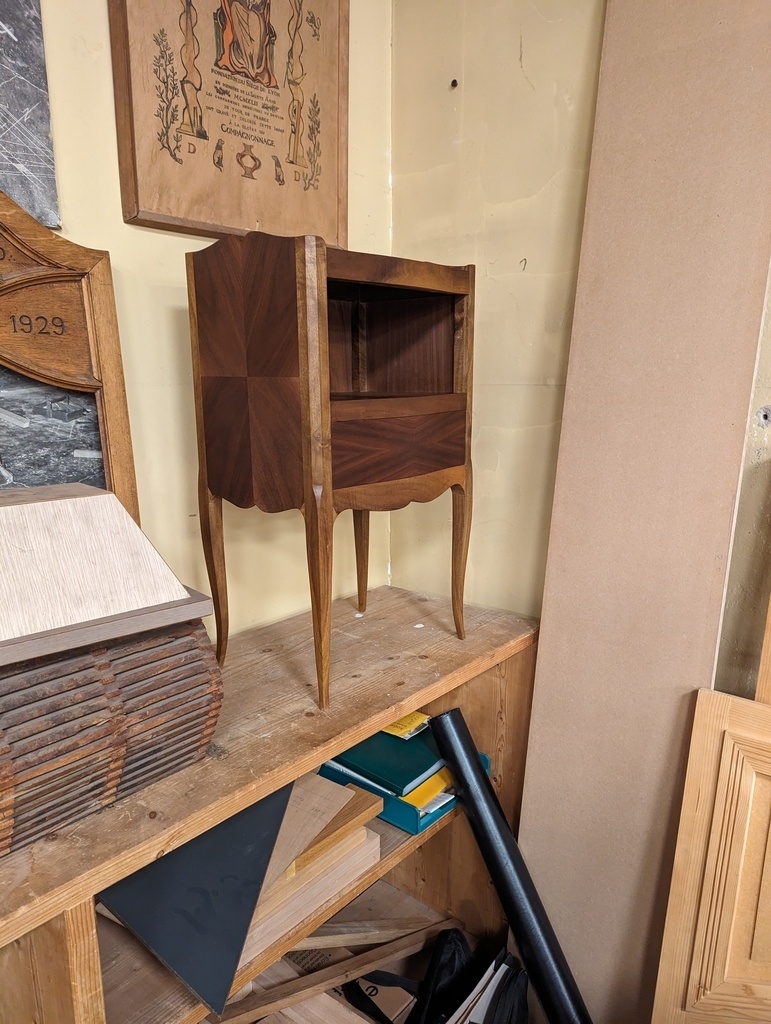

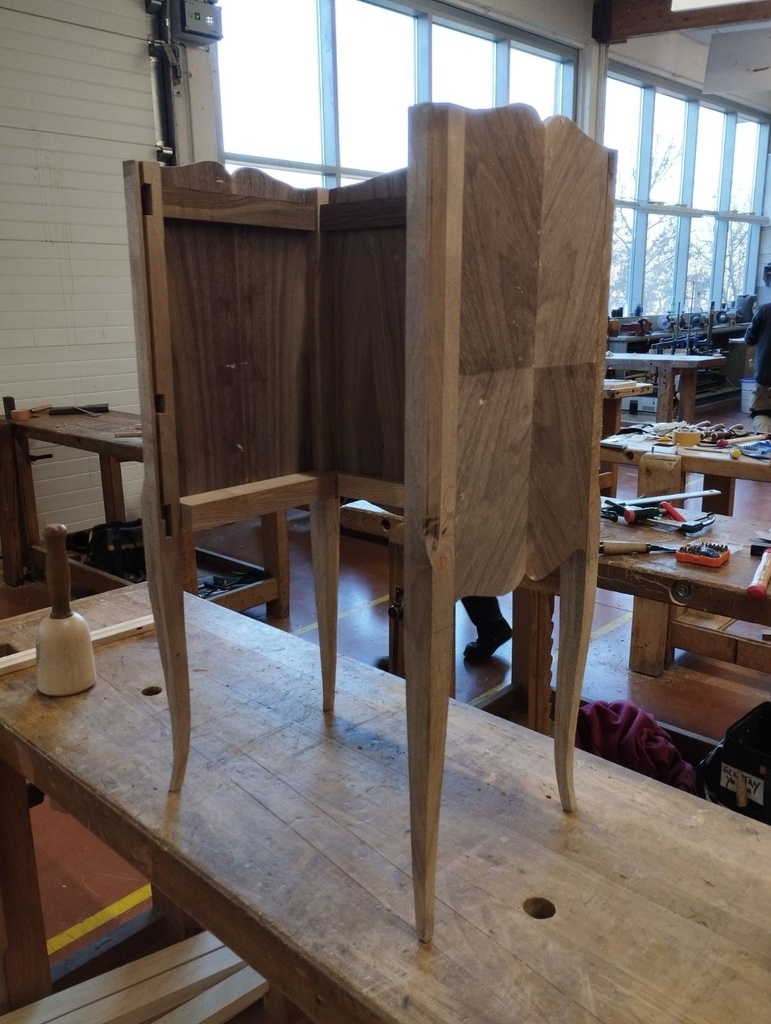

Premier assemblage à blanc : encore beaucoup de chemin, mais ça commence à ressembler à quelque chose !

Publié

Partager

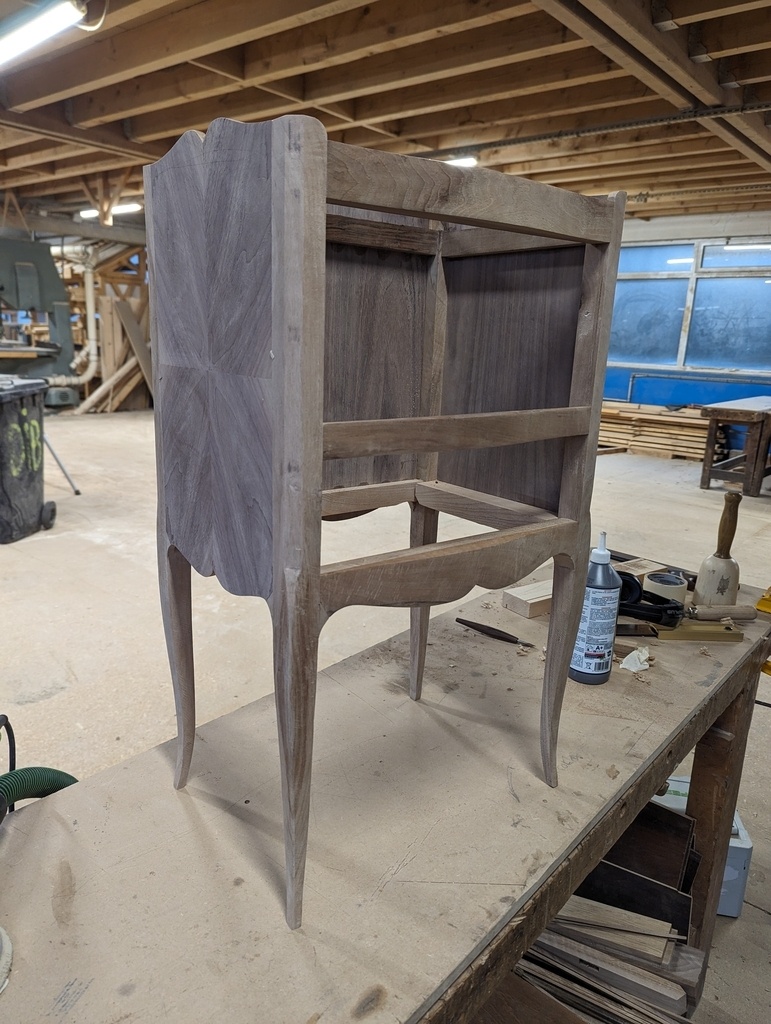

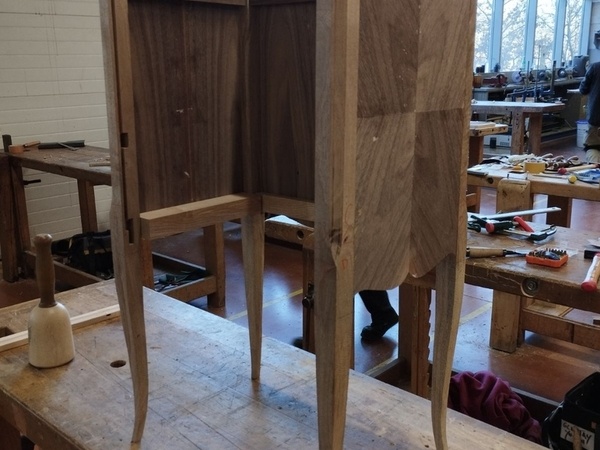

Réalisation du chanfrein des pieds

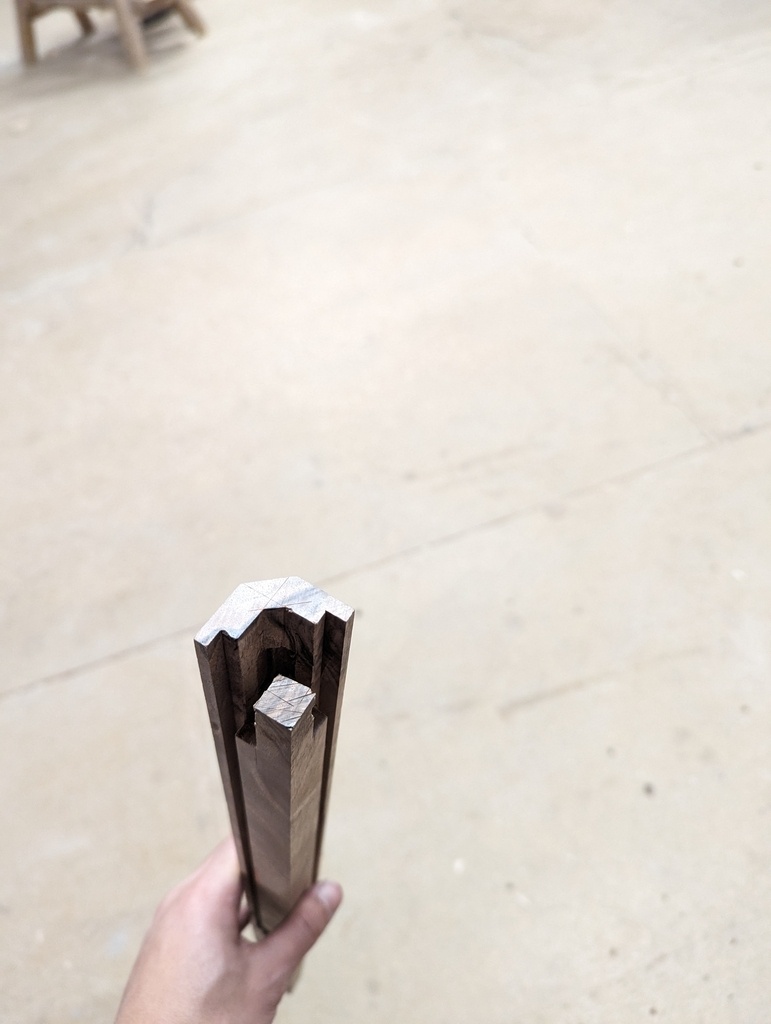

Réalisation du chanfrein sur la partie gablée des pieds à la wastringue, ainsi que du raccord entre le haut et le bas des pieds. J'en ai profité pour terminer le haut du pieds qui accueillera le plateau.

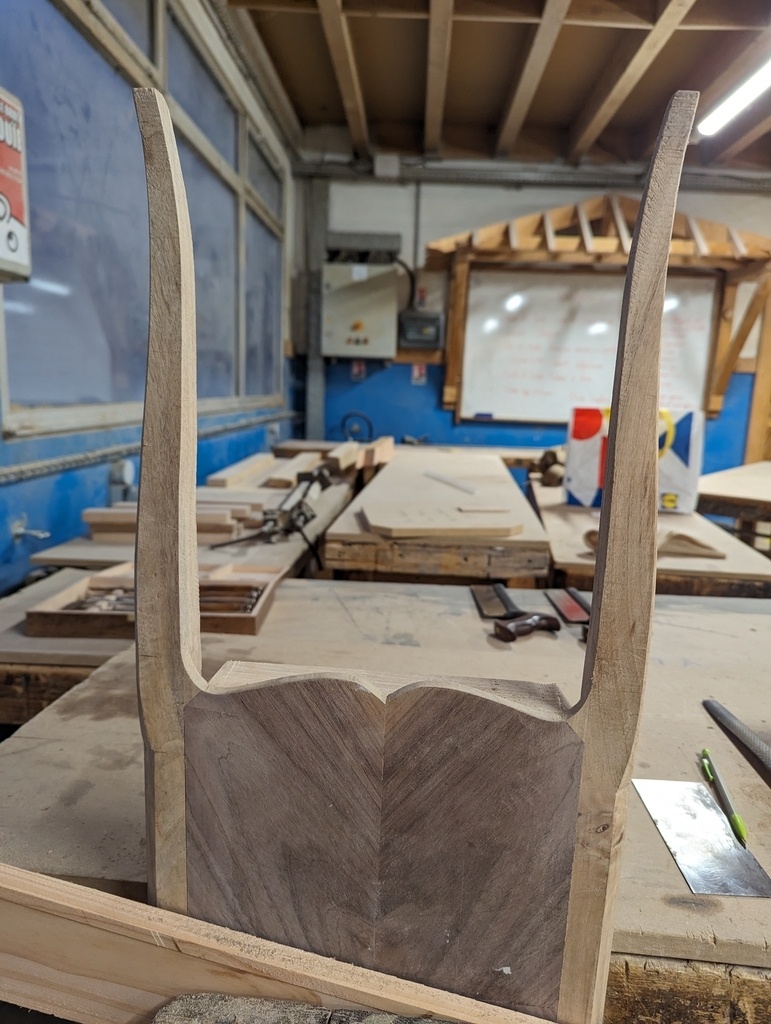

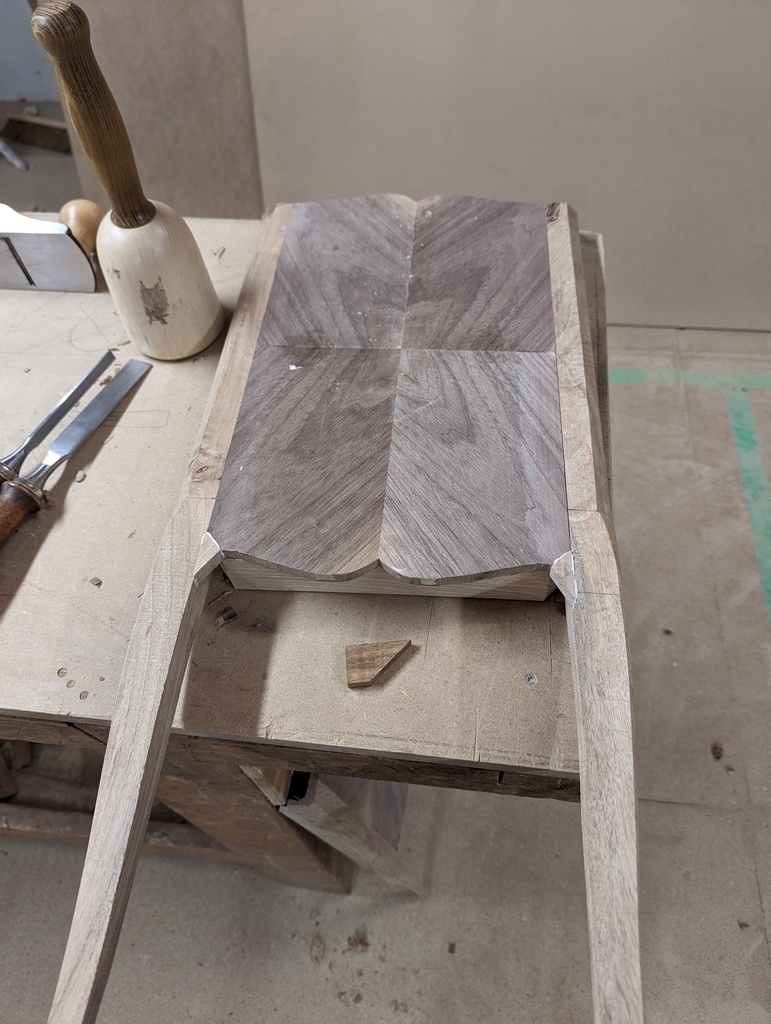

En parallèle, encollage des côtés du meuble, y compris des béquets qui assurent la continuité du chantournement entre le panneau le pied.

Publié Mis à jour

Partager

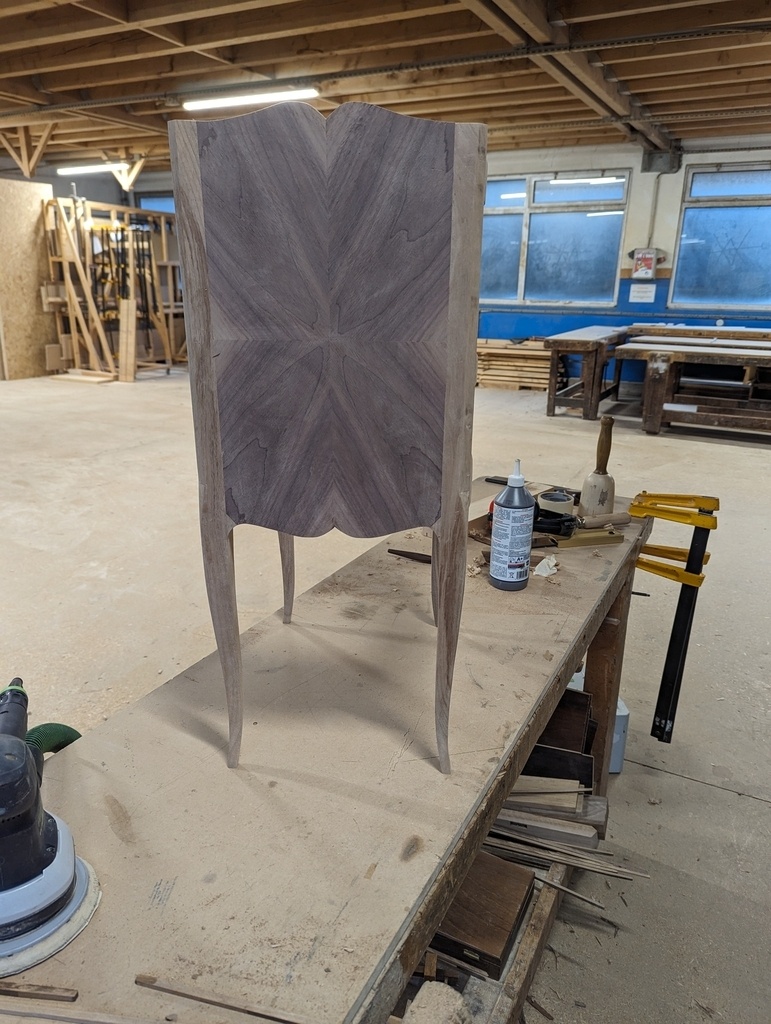

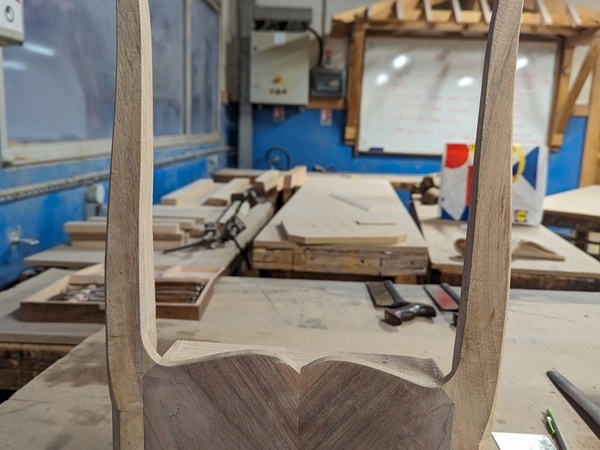

Finition des béquets

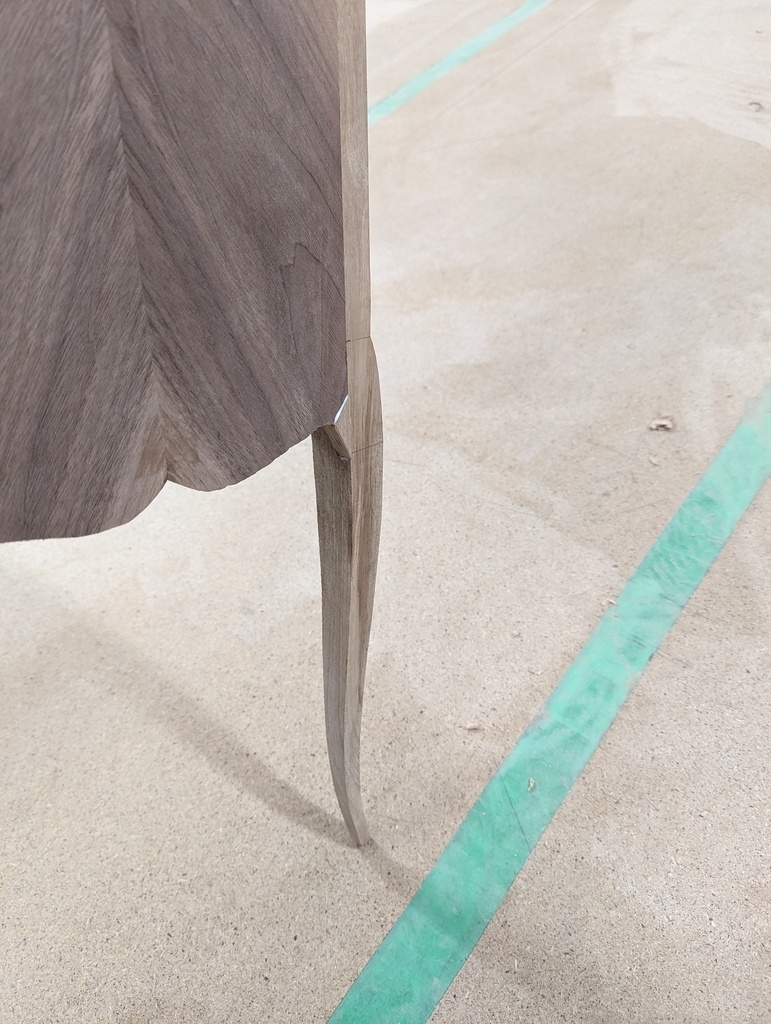

Raccord de la courbe des panneaux et des pieds en travaillant les béquets à la râpe.

Publié

Partager

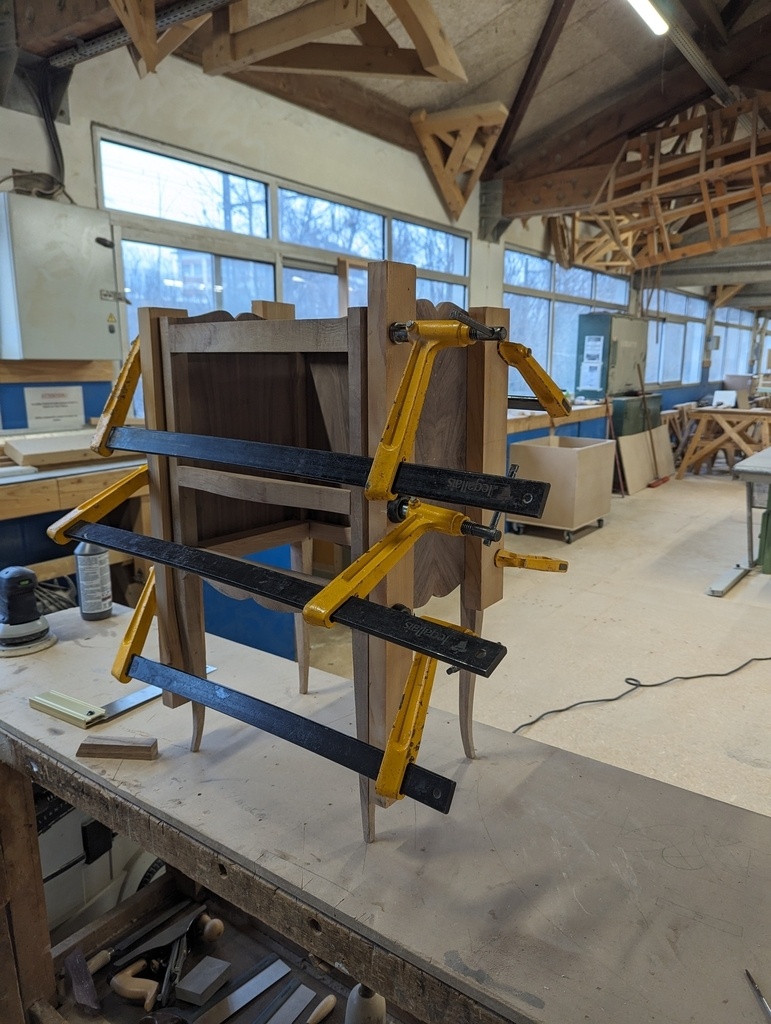

L'heure du collage !

C'est l'heure de l'assemblage !

Publié

Partager

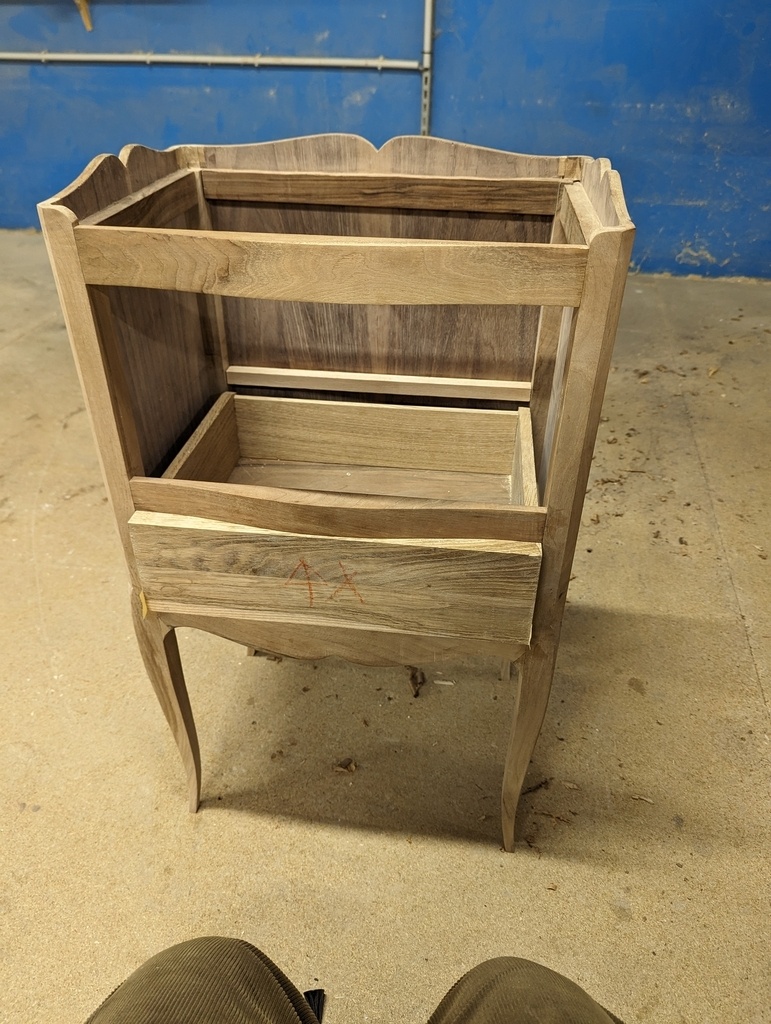

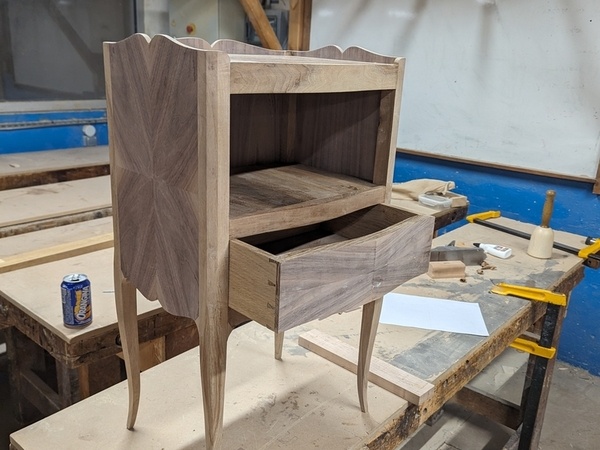

Fabrication du tiroir

Une fois le meuble assemblé, place au tiroir !

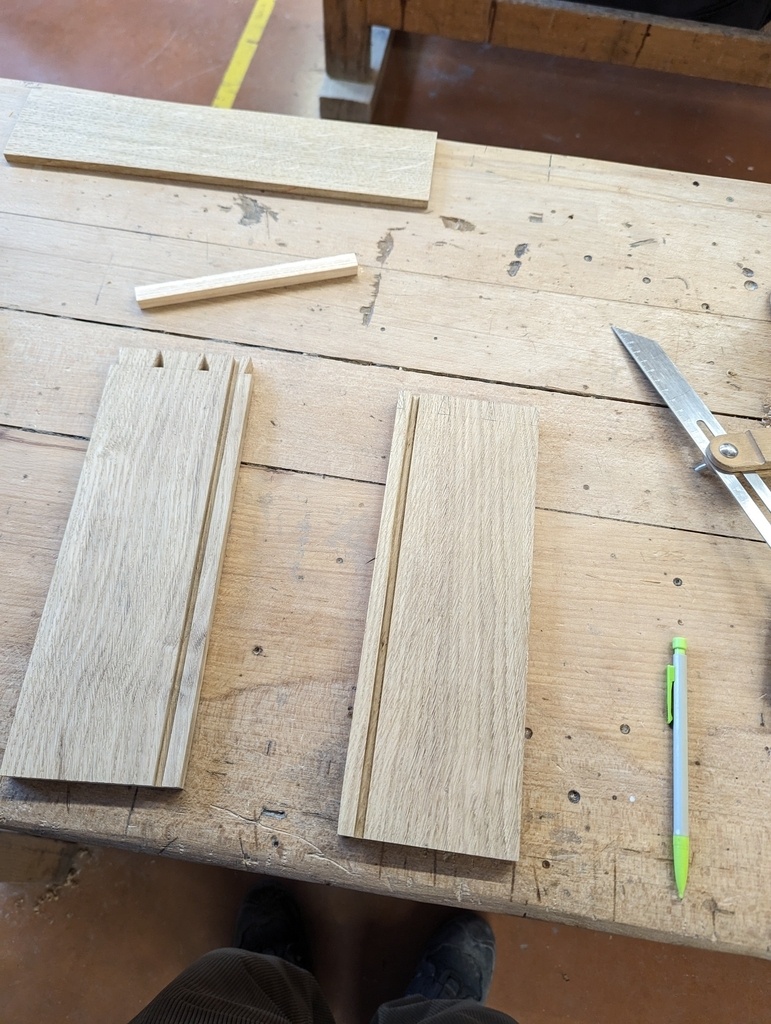

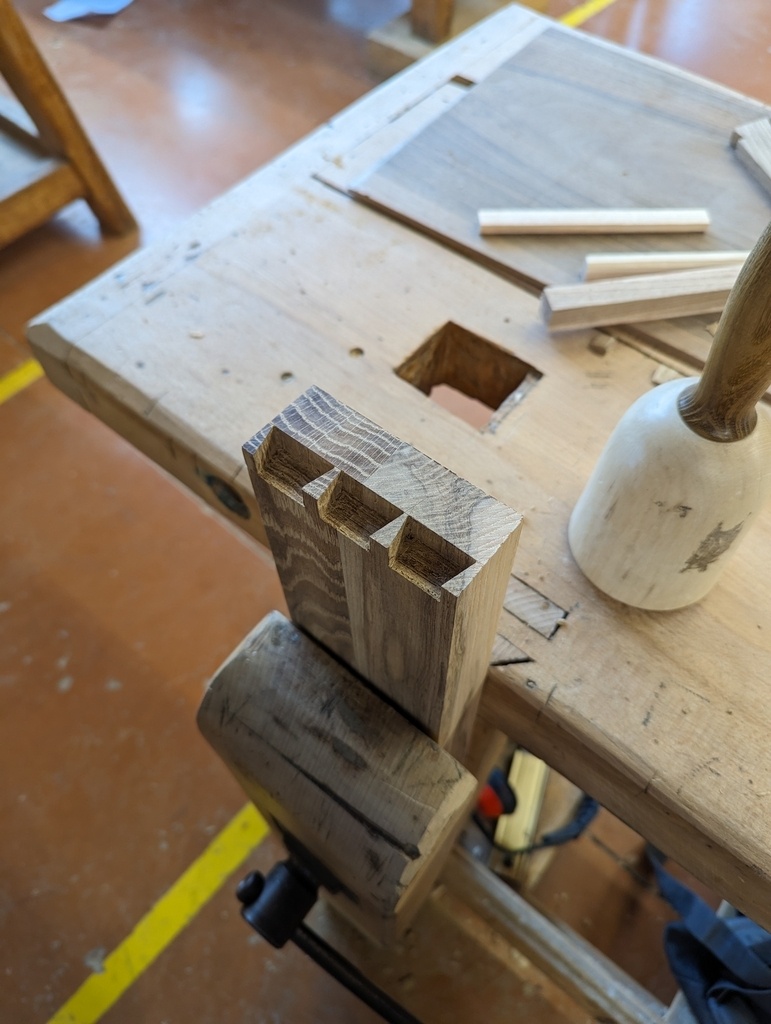

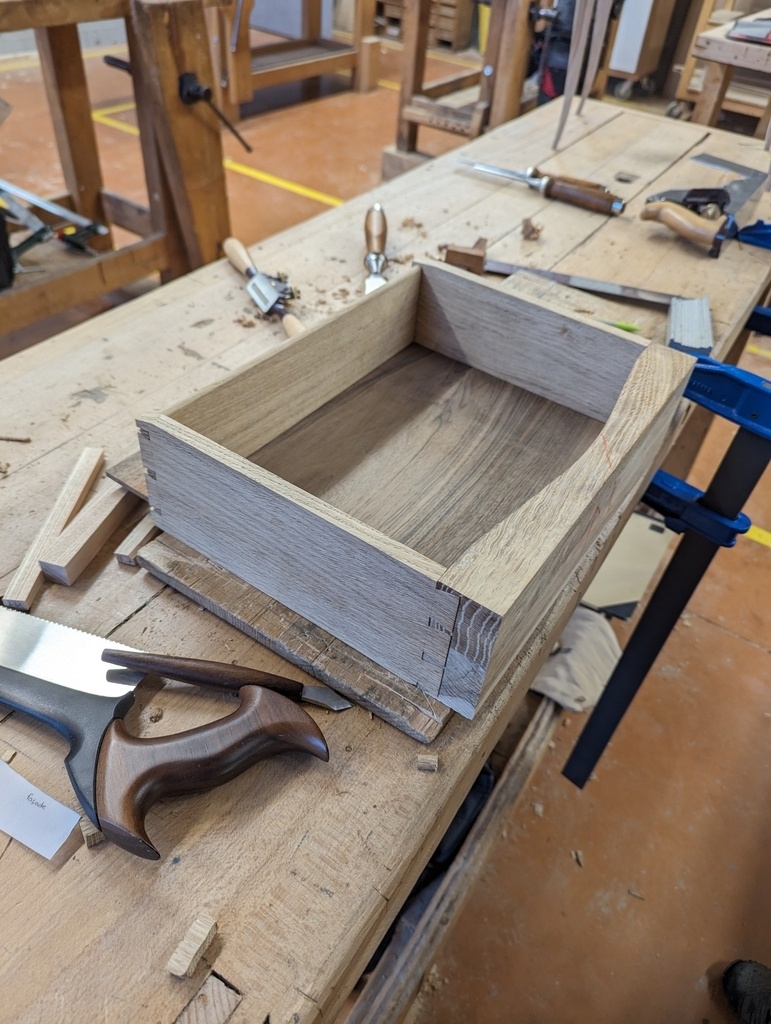

J'ajuste la façade au meuble et c'est parti : usinage des rainures dans les côtés, ponçage des intérieurs, traçage et usinage des queues mâles puis des queues femelles, réalisation de l'entrée des côtés puis de la goutte de suif sur le dos. Je chantourne ensuite l'intérieur de la façade et le fond, avant de coller le tout.

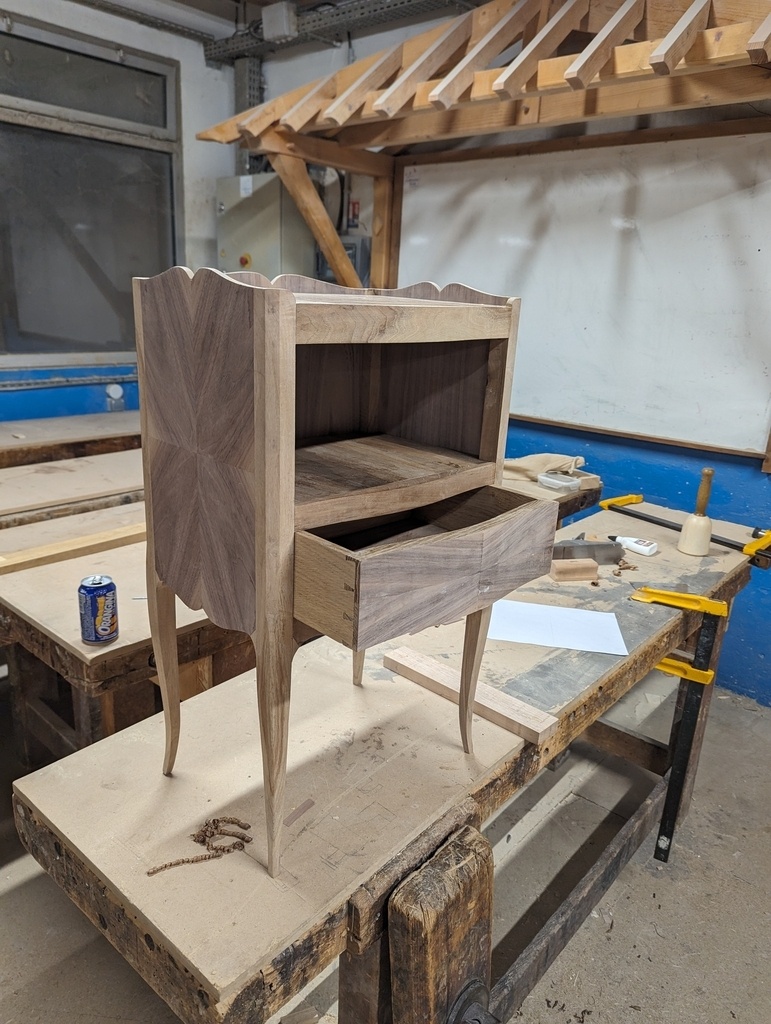

Après collage, je ponce l'extérieur du tiroir et je le mets en place dans la table de chevet en l'ajustant et en collant les conduits. Une fois ceci fait, je chantourne le parement de la façade en traçant par rapport aux traverses encadrant le tiroir.

J'assemble ensuite le frisage, avant de le plaquer. Pour cela, je fabriques une petite boîte aux dimensions de la façade, que je remplis de sciure pour y imprimer la forme du chantournement. Je place ensuite sur la sciure une feuille de papier à journal, mon frisage, et je serre le tout !

Publié

Partager

Mise en place du plateau et du parquet de la niche

Ajustement du plateau et fabrication du parquet de la niche, tous les deux en massif. Je colle au passage

Publié Mis à jour

Partager

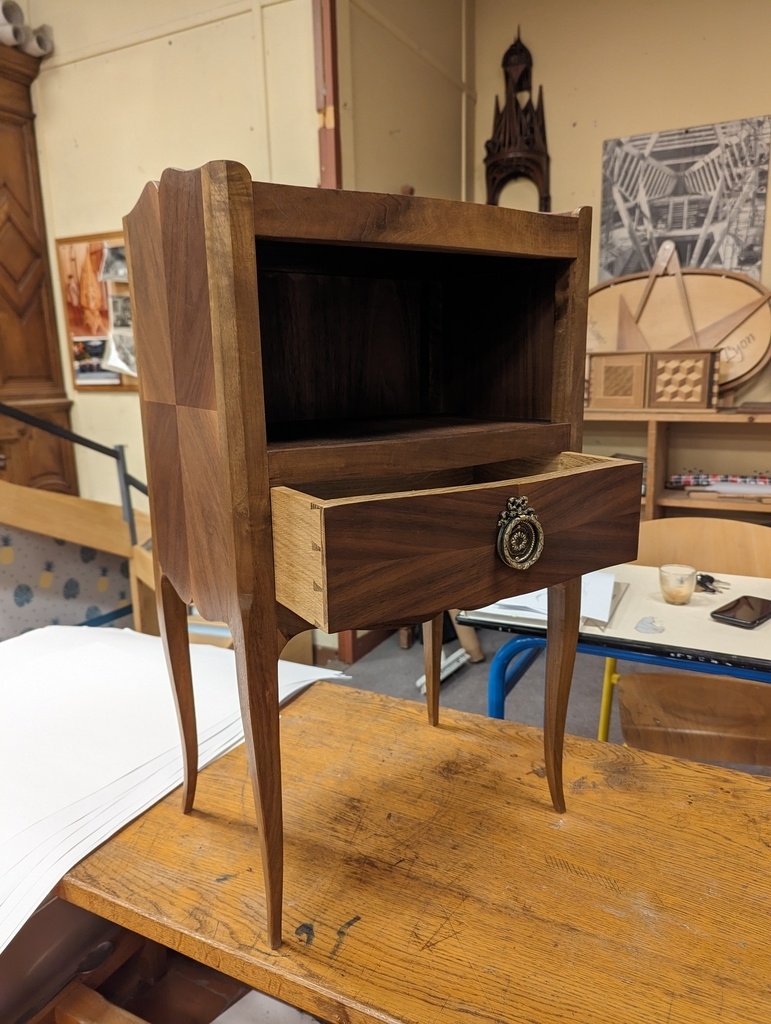

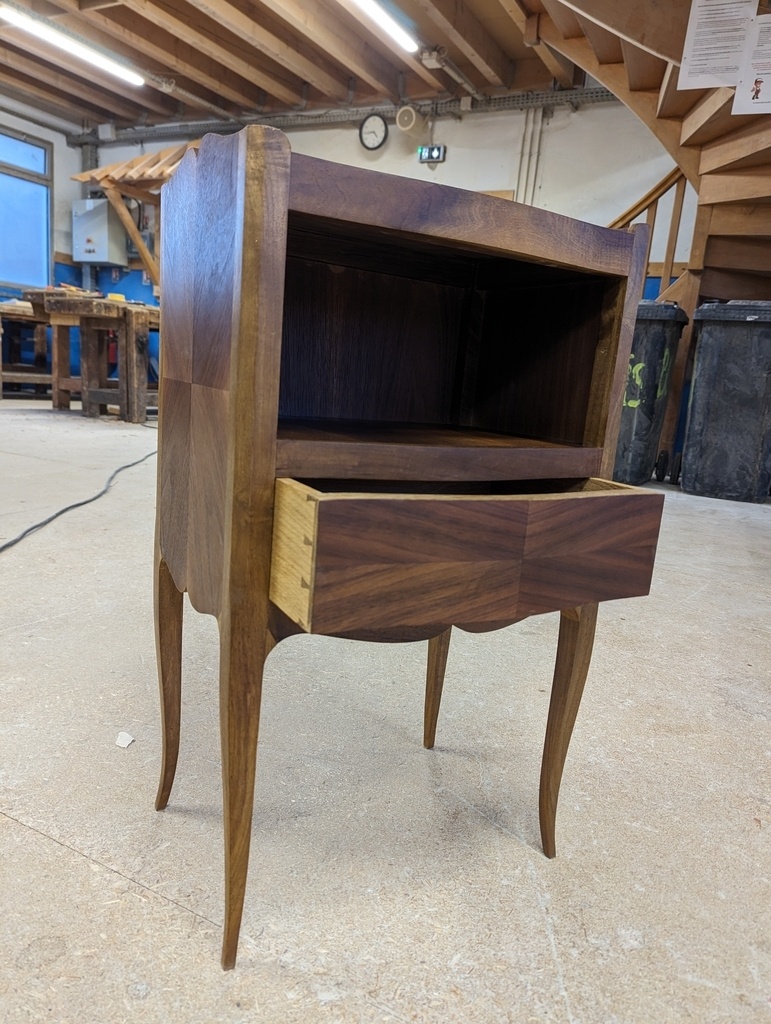

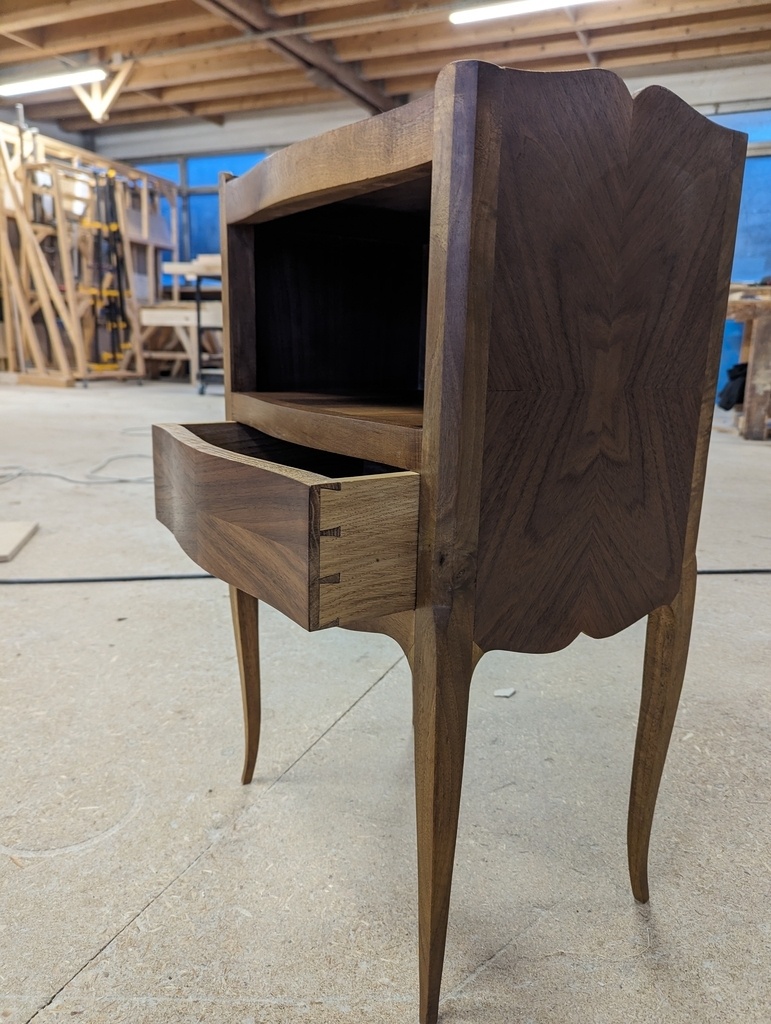

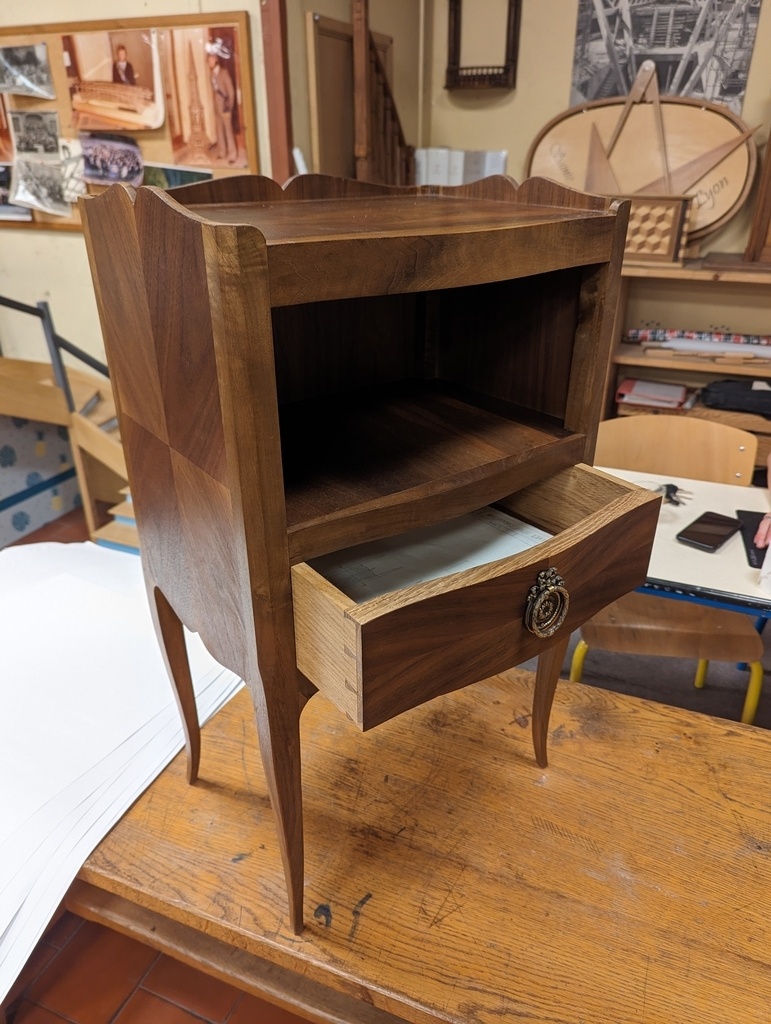

Finition !

Tous est fin prêt, plus qu'un bon coup de finition : raclage des traces de râpe restantes et ponçage.

Je passe ensuite à la teinte. J'ai teinté le meuble au dichromate de potassium, qui réagit avec les tanins du noyer pour le foncer.

Puis, place au vernis : je vernis la table de chevet avec de la gomme-laque, appliquée avec de la mèche. Je passe trois couches,

Enfin, un coup de cire d'abeille : faut que ça brille !

Publié Mis à jour

Partager

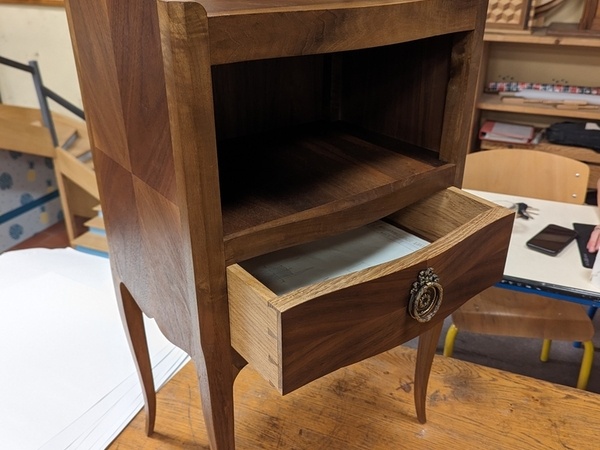

Pose de l'anneau du tiroir

Plus qu'une étape : la pose de l'anneau ! Il se compose d'un support, pointé sur la façade, et d'un anneau. L'anneau est tenu par une agrafe : je perce la façade, enfile l'agrafe dans le perçage, et j'écarte les deux pattes avant de les pointer dans le contreparement (comme une agrafe parisienne).

C'est la fin d'un beau projet !

Publié

Publications associées


Discussions

Timothé a publié le pas à pas "Réalisation d'une table de chevet de style Transition".
il y a 9 mois
Timothé a publié l'article "Débit et corroyage".
il y a 9 mois
Timothé a publié l'article "Préparation des panneaux".
il y a 9 mois
Timothé a publié l'article "Placage des panneaux".
il y a 9 mois
racmterrof
( Modifié )

Et pour les pieds?

José Das Neves

Ben, je crois qu'il n'en est pas encore là je crois. C'est le principe même d'un pas à pas en fait.
Bonne continuation Timothé , c'est partie pour faire une belle réalisation.

Timothé a publié l'article "Usinage des tenons et mortaises".
il y a 9 mois
Timothé a publié l'article "Chantournement des traverses avant".
il y a 9 mois
Timothé a publié l'article "Chantournement des pieds".
il y a 9 mois
Timothé a publié l'article "Premier assemblage".
il y a 9 mois
PetitPadawan
( Modifié )

Bravo Timothé, ça fait plaisir de voir que l'on enseigne toujours la belle ouvrage aux jeunes. Bonne continuation Timothé

Timothé

Merci !

JBRosset
( Modifié )

Bravo Timothé et merci pour ton partage. Bonne route professionnelle 🤩

Timothé

Merci beaucoup !

Timothé a publié l'article "Réalisation du chanfrein des pieds".
il y a 9 mois
haroldfelix
( Modifié )

Bravo Timothé ,ton travail est bien inspirant!
pour dégrossir à la scie à ruban tu avais tracé d'après un gabarit ?
Peux tu détailler un tout petit peu ce dégrossissage à la scie à ruban?
Merci pour ta réponse et très bonne continuation à toi!

Timothé

Merci beaucoup !

J'ai d'abord tracé le galbe du pied sur papier, puis j'ai collé la feuille sur un placage plutôt rigide et détouré le tout avec un ciseau à bois (un peu comme on l'aurait fait avec un cutter, mais le fait d'avoir un tranchant plus large aide à avoir une courbe plus régulière). Enfin, j'ai ajusté la courbe de mon gabarit avec du papier à poncer (c'est l'avantage de l'avoir fait sur du placage !).

Pour le chantournement, j'ai reporté mon tracé sur les deux faces extérieures du pieds avec mon gabarit, puis j'ai chantourné un premier côté, en laissant un peu de matière au milieu pour, une fois la pièce tournée sur l'autre face, garder mon tracé sur le dessus et une face de référence plane en dessous. Je chantourne ensuite le deuxième côté, en entier cette fois-ci. Enfin, je reviens sur le premier côté pour venir manger le peu de matière que j'avais laissé.

Pour terminer le tout, petit passage à la râpe et à la wastringue/ au racloir pour ajuster le galbe au mieux !

haroldfelix

Merci pour m'avoir répondu rapidement et pour tes explications précises , belle journée et peut être à bientôt sur l'air du bois !

Timothé a publié l'article "Finition des béquets".
il y a 9 mois
Timothé a publié l'article "L'heure du collage !".
il y a 9 mois
vimilon43

Du très joli travail, bravo

Timothé a publié l'article "Fabrication du tiroir".
il y a 8 mois
Timothé a publié l'article "Mise en place du plateau et du parquet de la niche".
il y a 8 mois
Timothé a publié l'article "Finition !".
il y a 8 mois
Timothé a publié l'article "Pose de l'anneau du tiroir".
il y a 8 mois
Wolfie

Félicitations Timothé, ça fait plaisir de voir qu’il y a des jeunes qui se forment à ce beau métier qu’est l’ébénisterie. Apprend surtout à bien utiliser les outils à main en complément des machines, tu feras partie des meilleurs. 🐺👍

JackyBois

Superbe travail, bravo !
