Bonjour à tous,
Mon établi N° 1 c'était une planche de mélaminé avec des trous esprit boite de torsion posée sur deux armoires métalliques de bureau.
Le N°2, je l’ai fait avec des plans de travail de cuisine. Il est solide mais il bouge beaucoup, j’ai donc fini par le fixer au mur et j’en refait un nouveau et je me suis attelé au N°3.
Liste des articles
Le pied

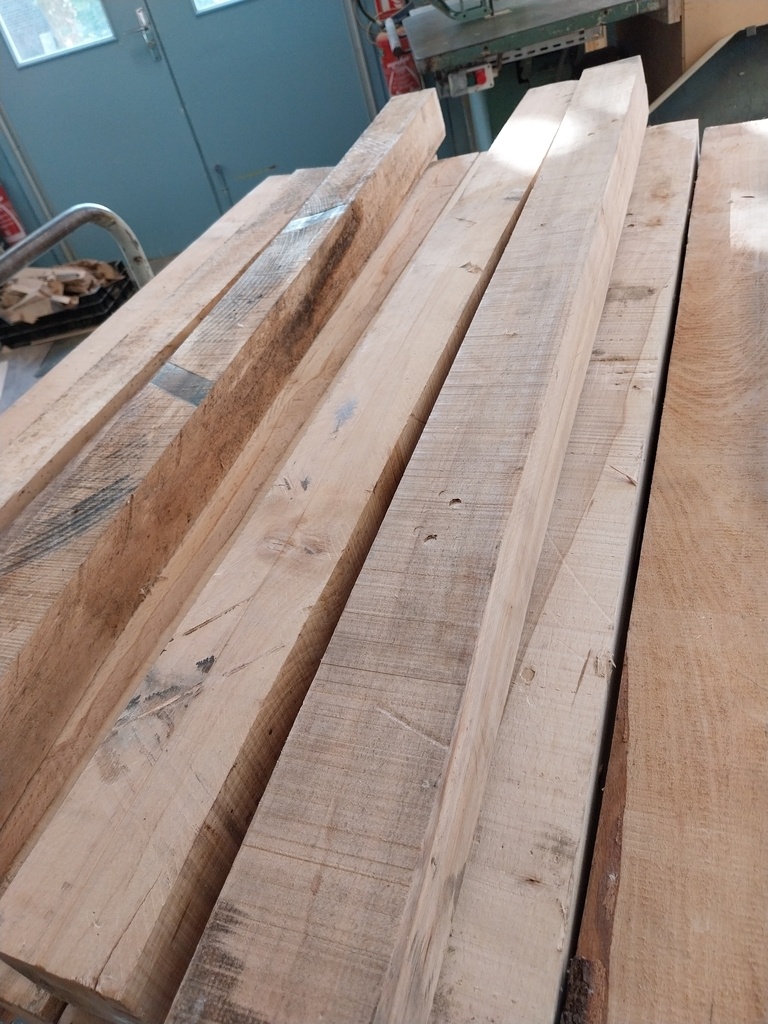

Il me restait des poutres en hêtre qui servent de cales de transport, achetées 2 francs 6 sous.

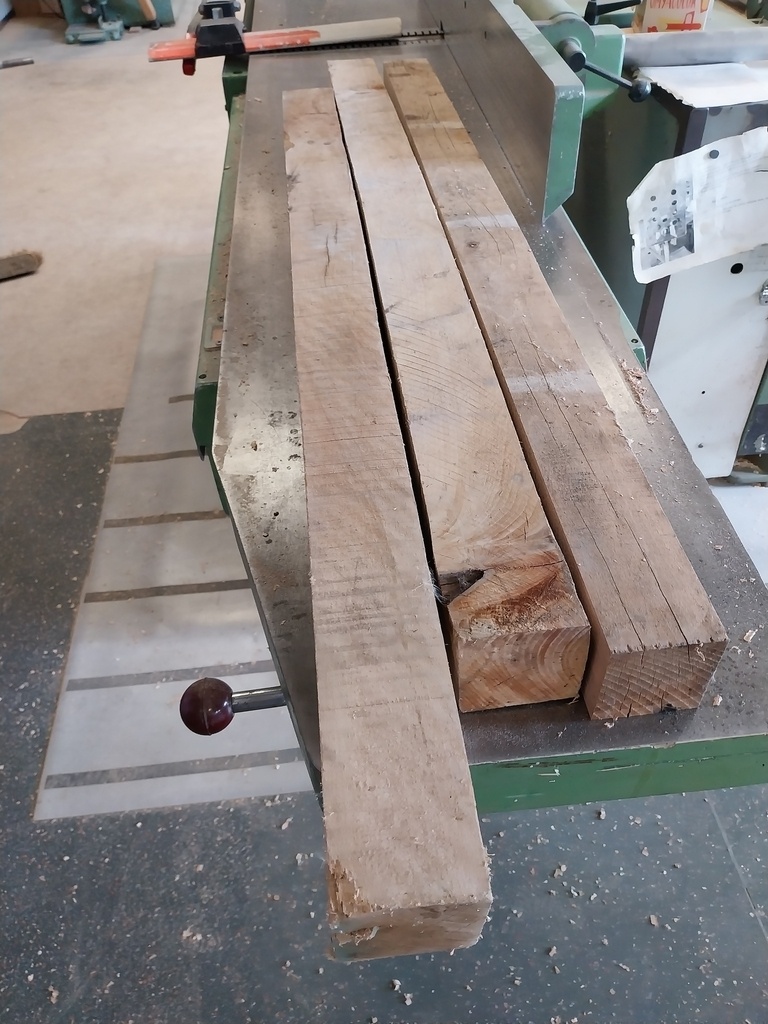

Rabot dégau à l’atelier partagé Au Fil Du Bois, pour garder des poteaux de 60x60. Assemblés par 2 pour les pieds.
Collage des 4 pieds à la maison.

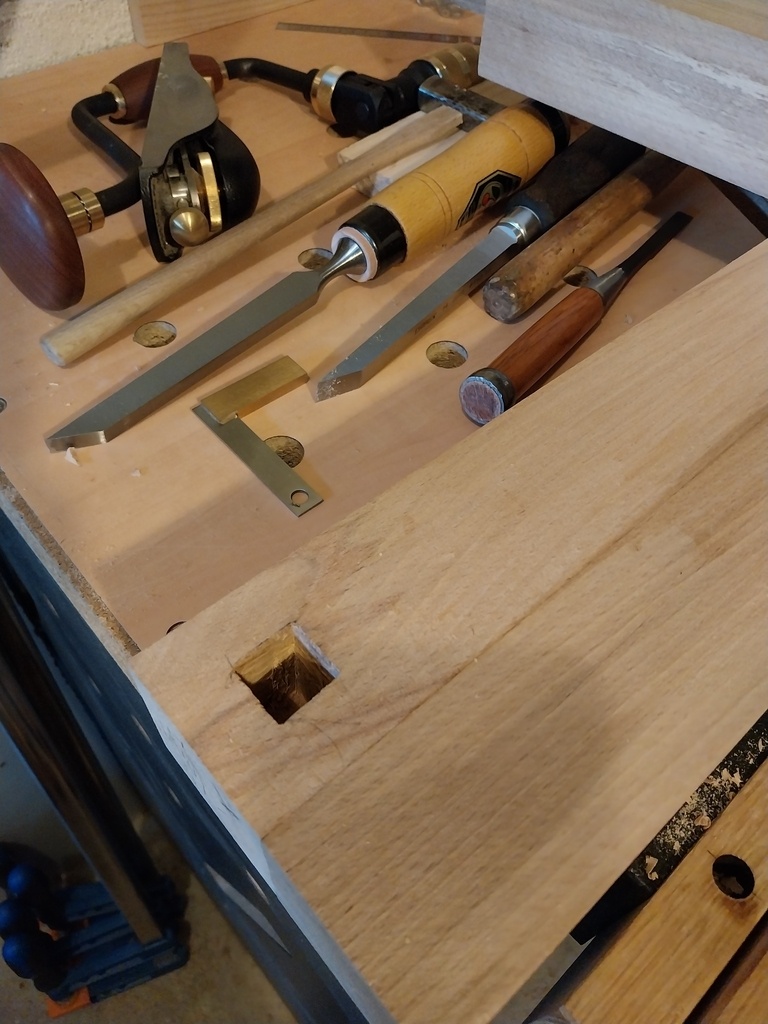

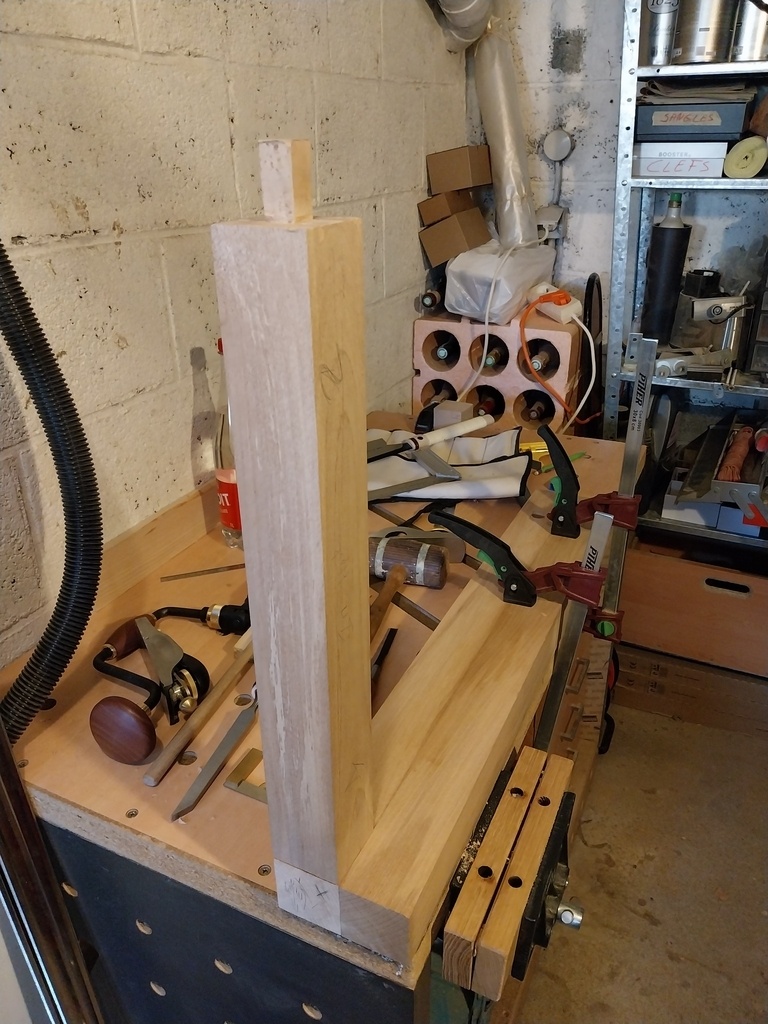

Mon premier tenon et ma première mortaise, j’ai tenu à les faire aux outils à main. Je sais c’est un peu petit mais je suis resté là-dessus après tout c’est aussi grand qu’un domino !

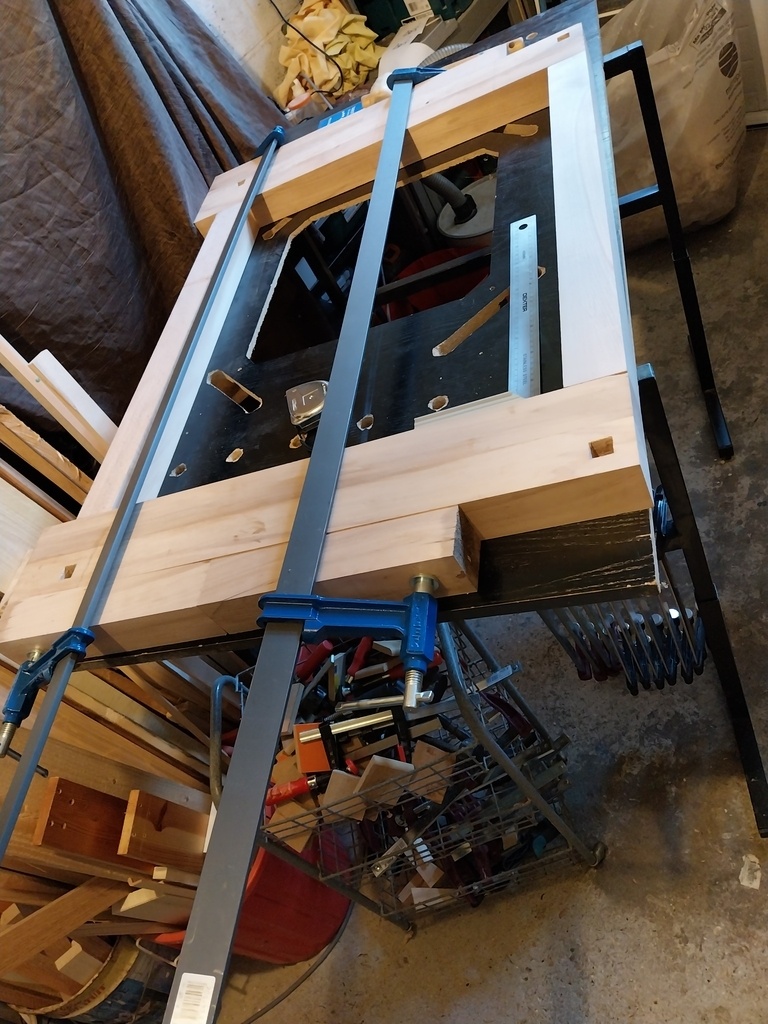

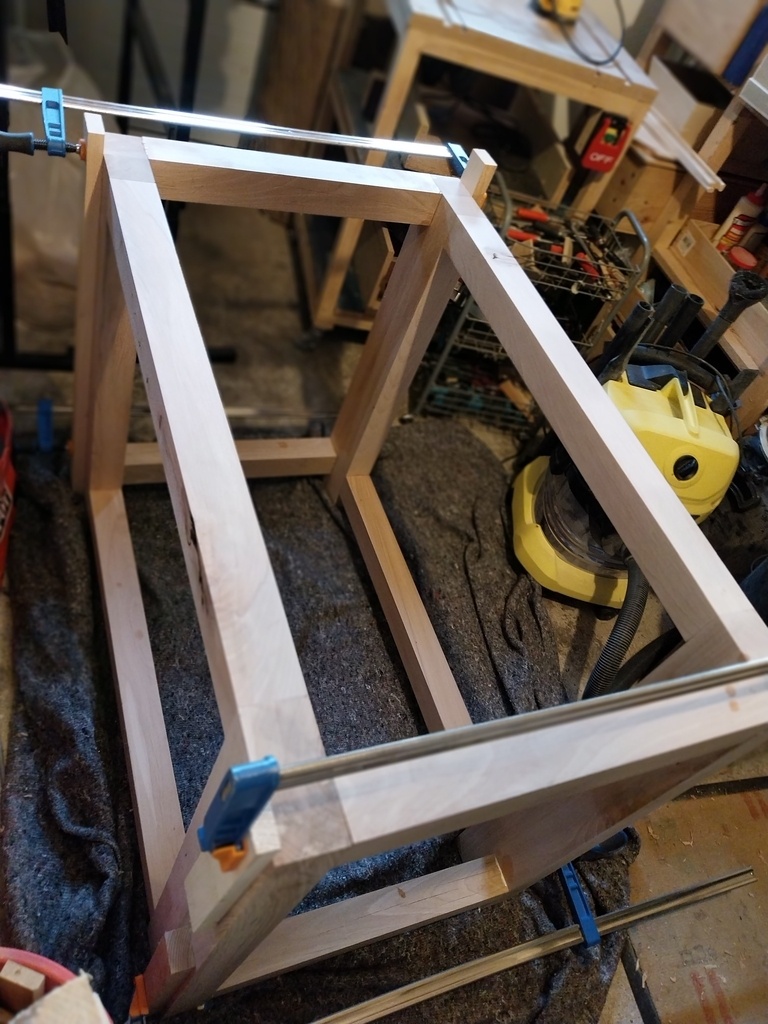

Ensuite le collage d'abord 2 par 2 parce que je n'ai pas assez de serre-joints et puis l’ensemble.
Le Plateau.
J’ai choisi de faire un plateau en 3 morceaux. 2 demi-plateaux et un porte outil amovible au milieu.

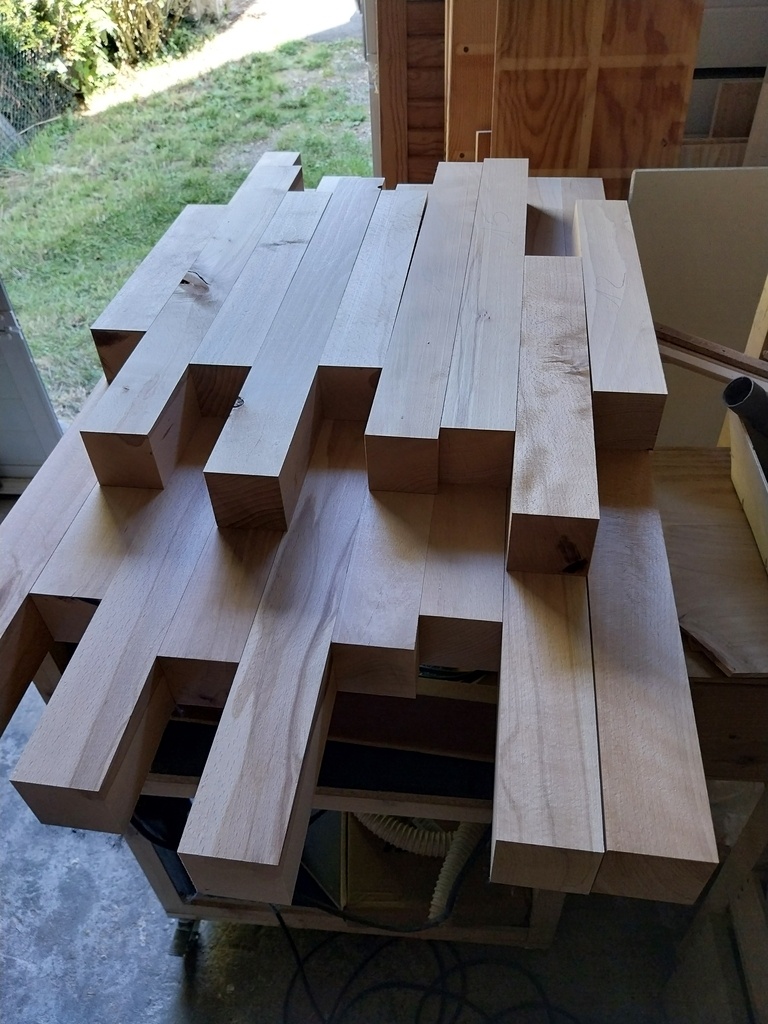

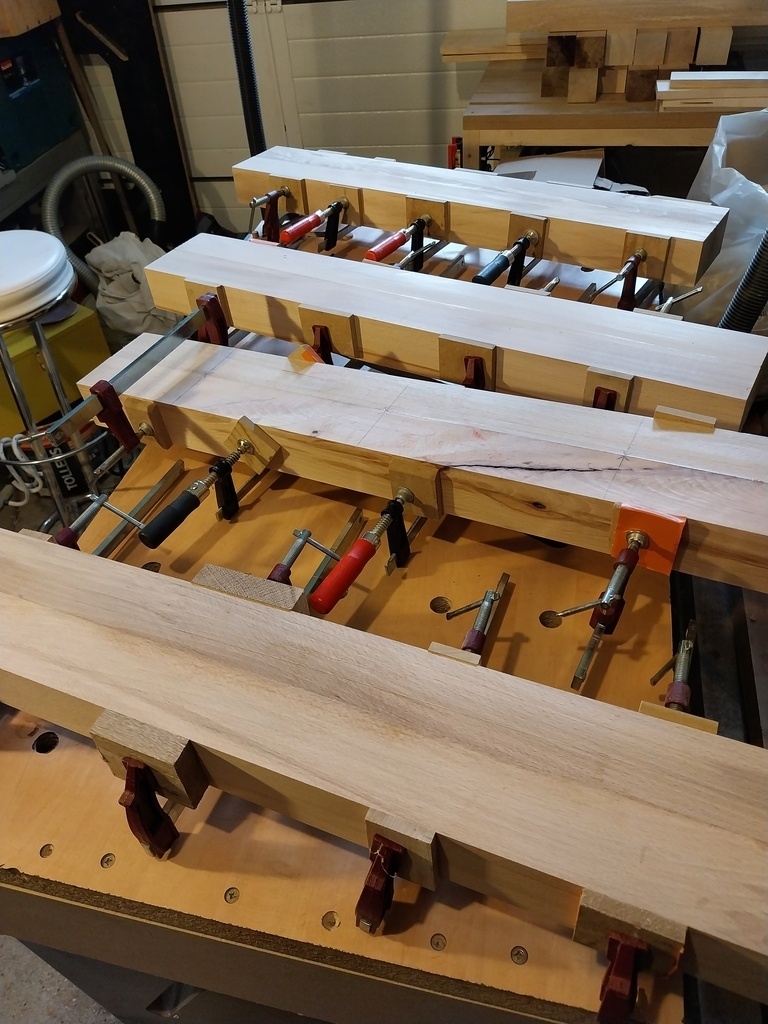

Je reprends mes poutres en hêtre mais comme elles font 1m et que j’ai choisi de faire un plateau de 1m40 j’ai fait un genre de lamellé collé à plat joint on verra bien si ça tiens dans le temps.
Le porte outils sera fait avec les restes de chêne de mon meuble TV.

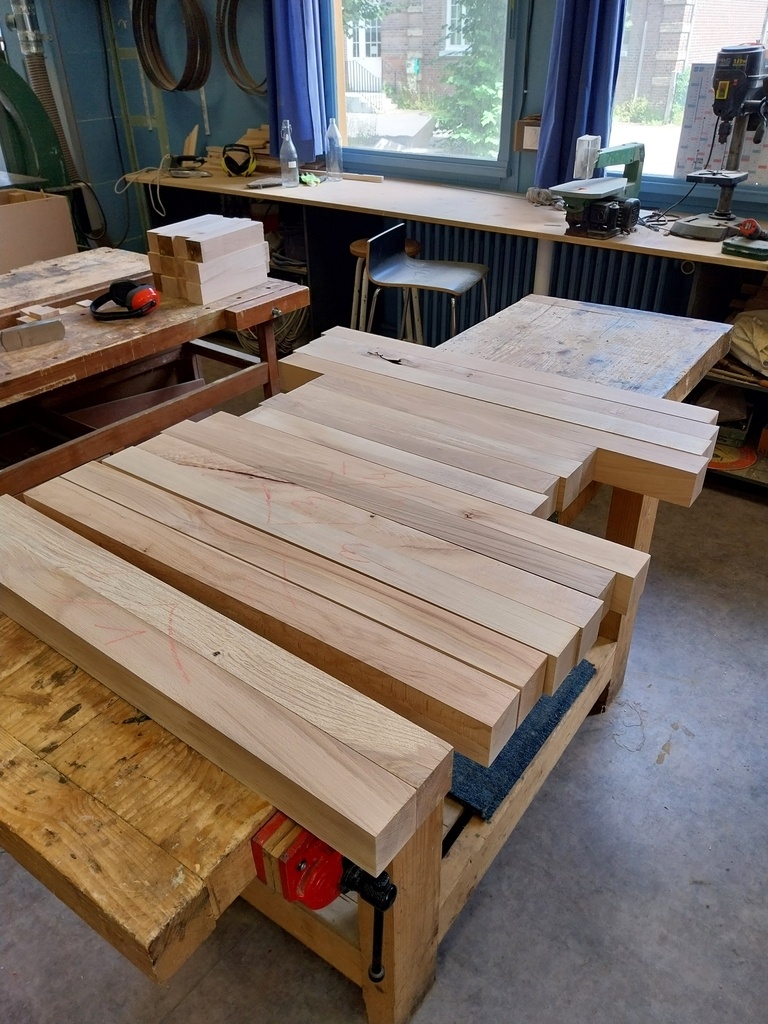

Retour a l’atelier partagé, pour la préparation.

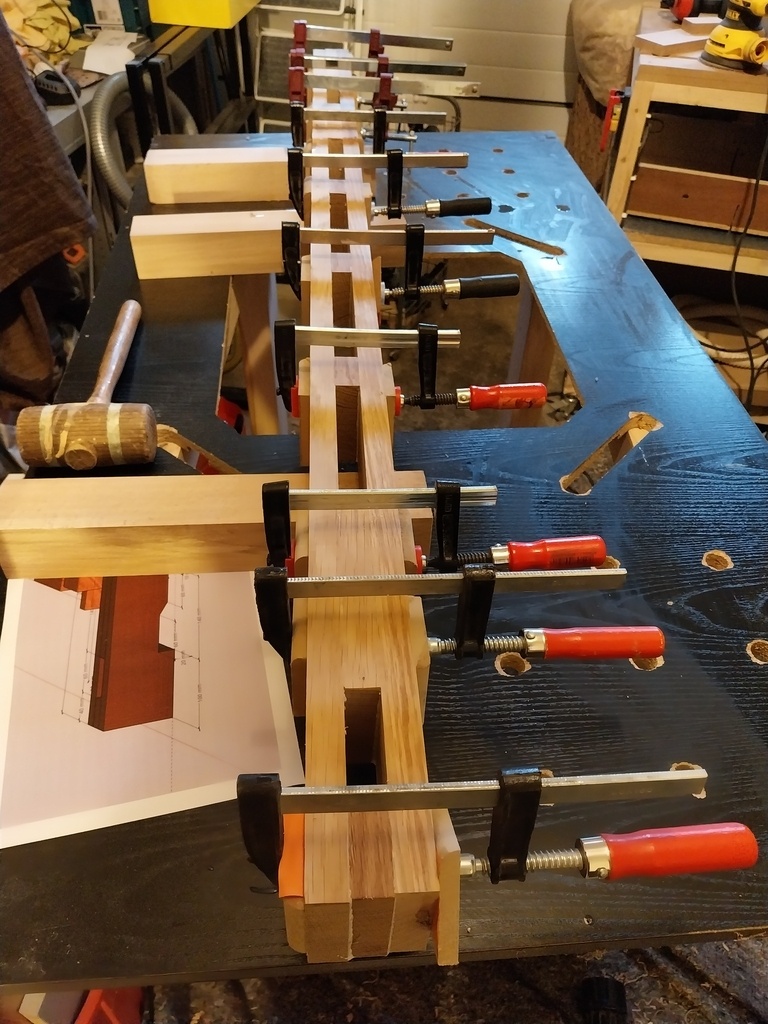

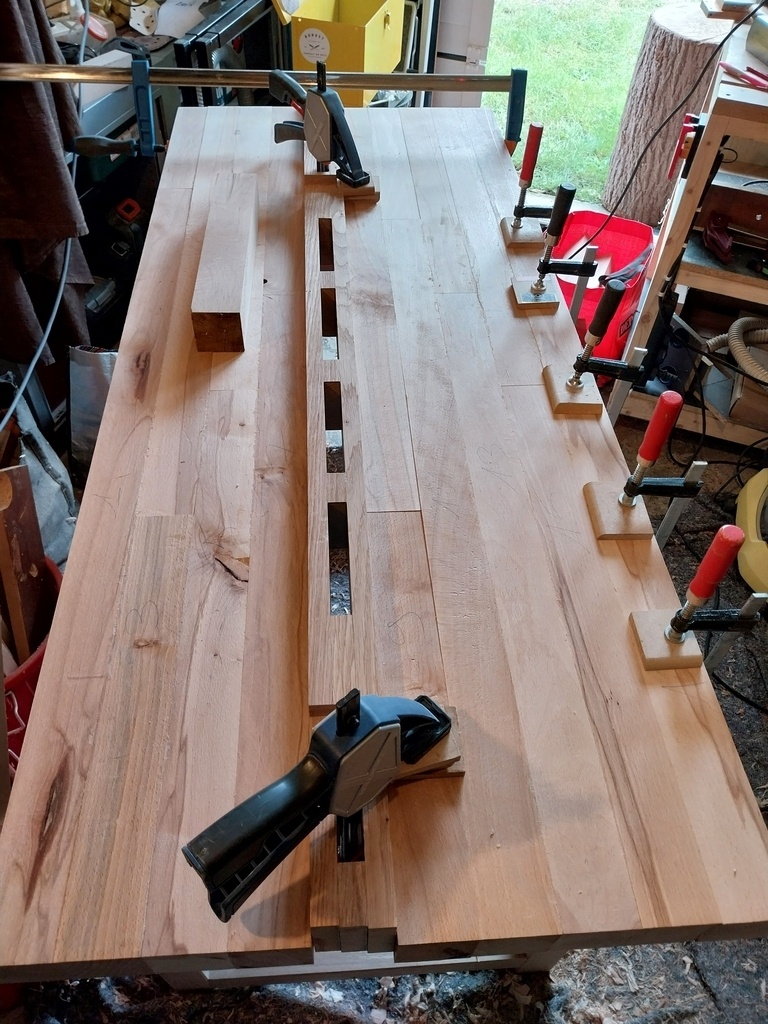

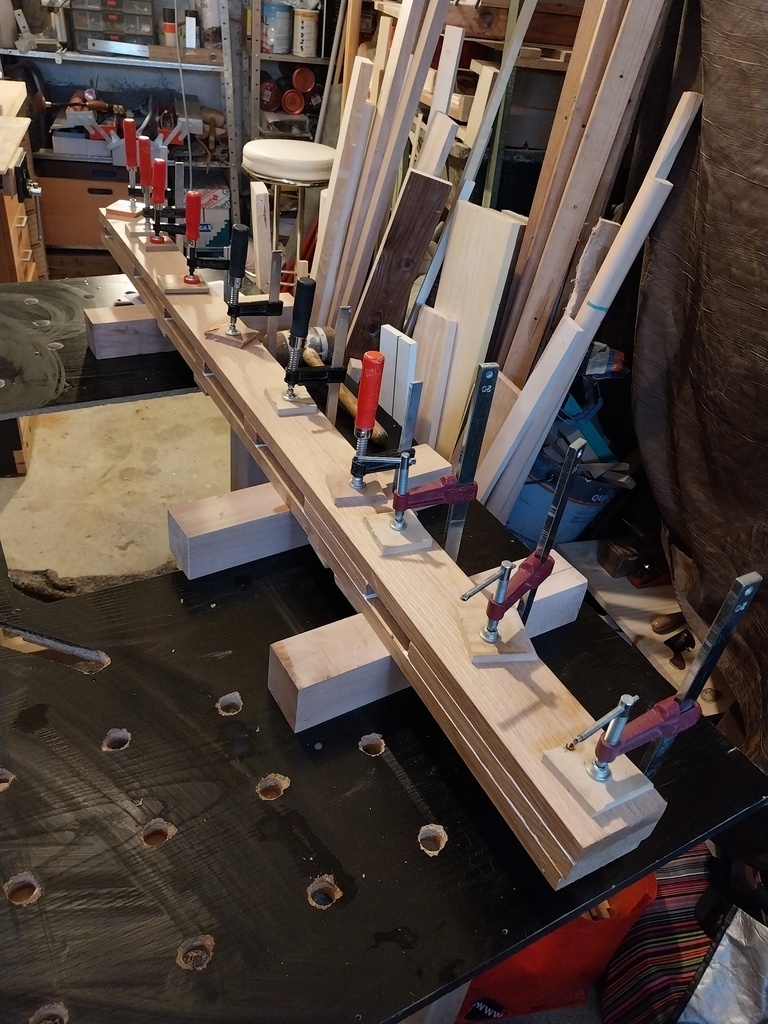

Pour le porte outils 2 planches plus profondes que les 60 du plateau pour pouvoir le remonter et servir de butée. Plus quelques petits bouts à coller entre deux et collage.

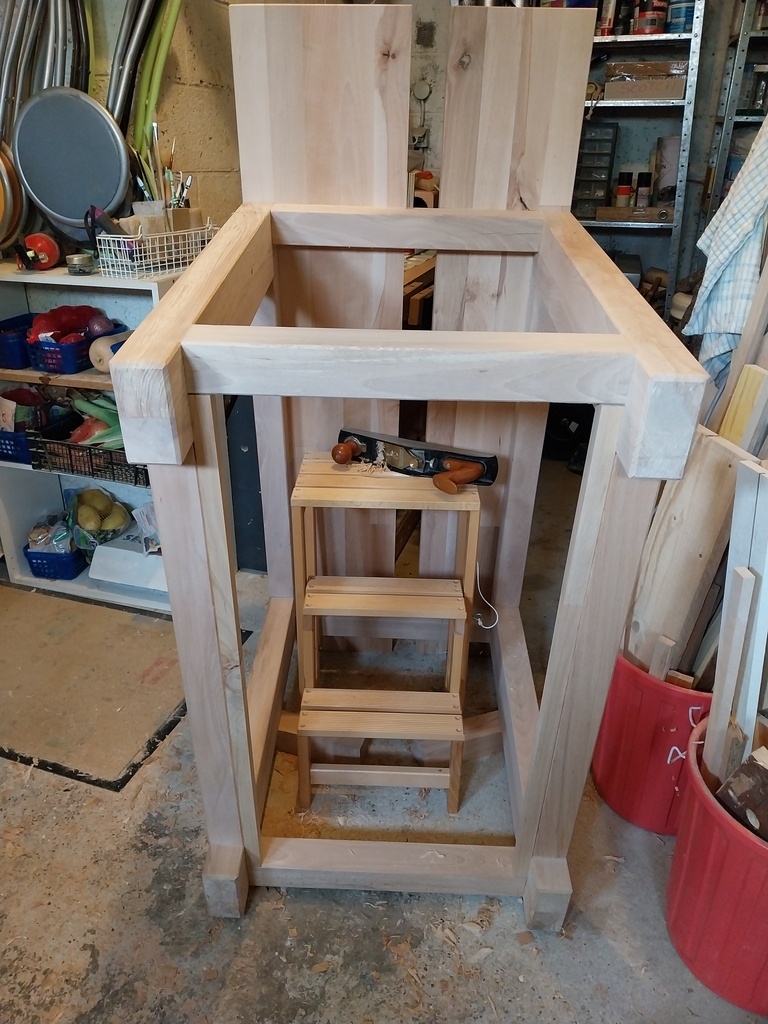

Montage du corp
On présente tout ça pour voir de quoi ça à l’air.

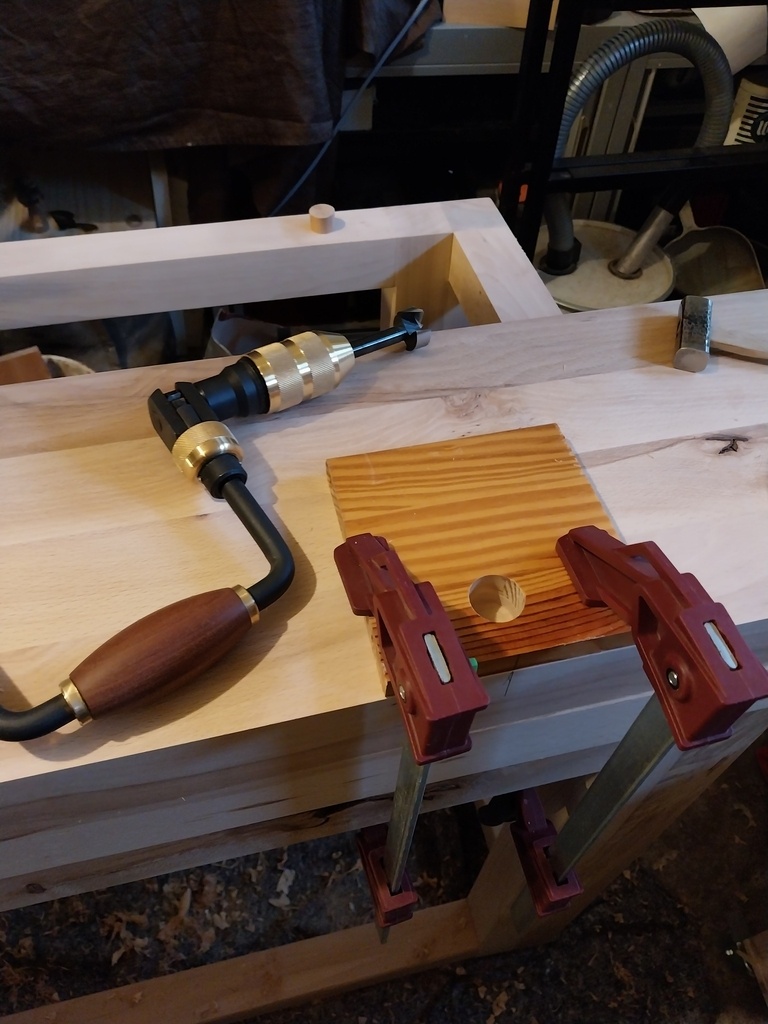

Et là je me rends compte que j’ai complétement oublié de prévoir un tenon en haut des pieds pour s’insérer sur les demi-plateaux. Je décide de mettre des tourillons de 25.

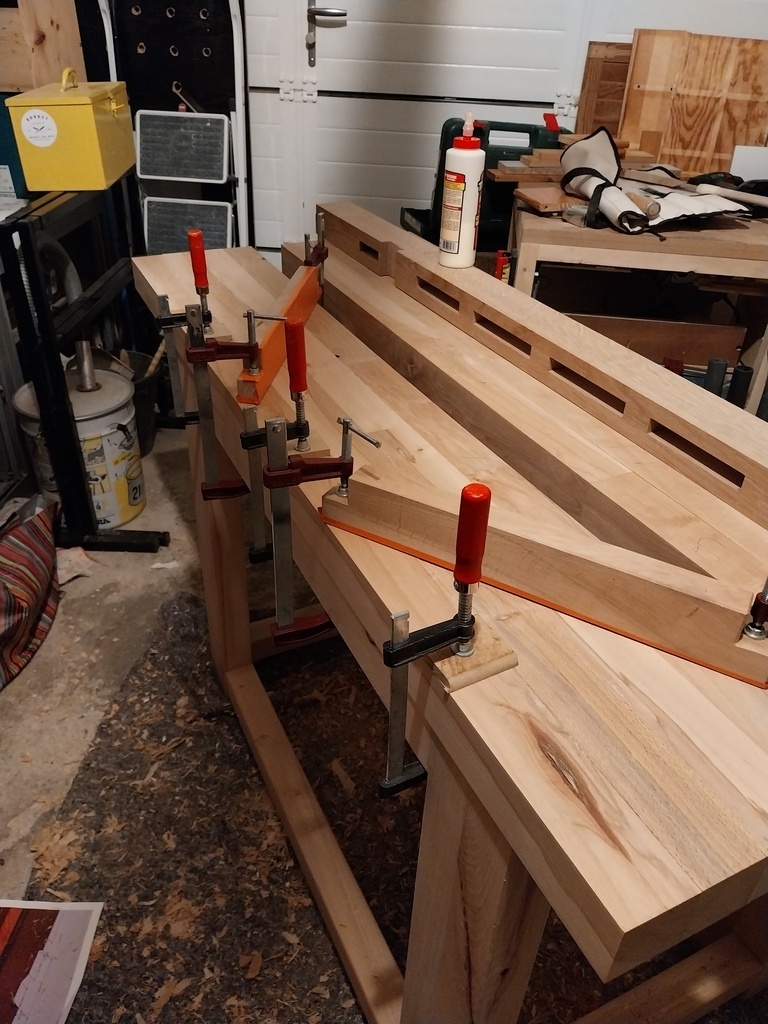

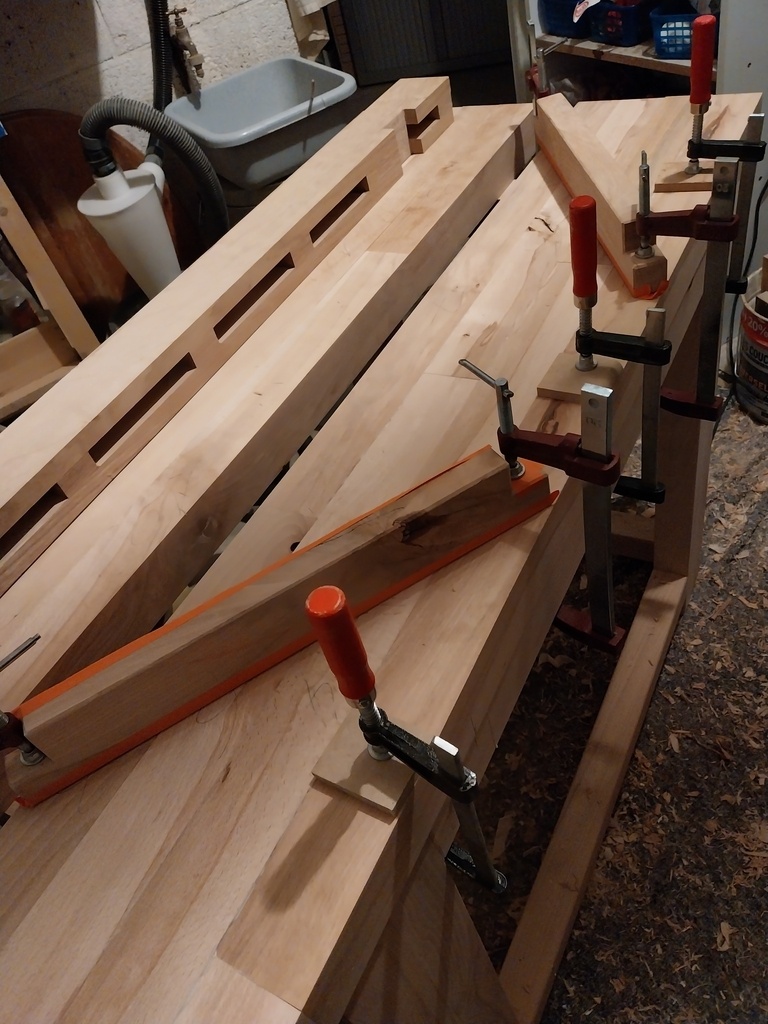

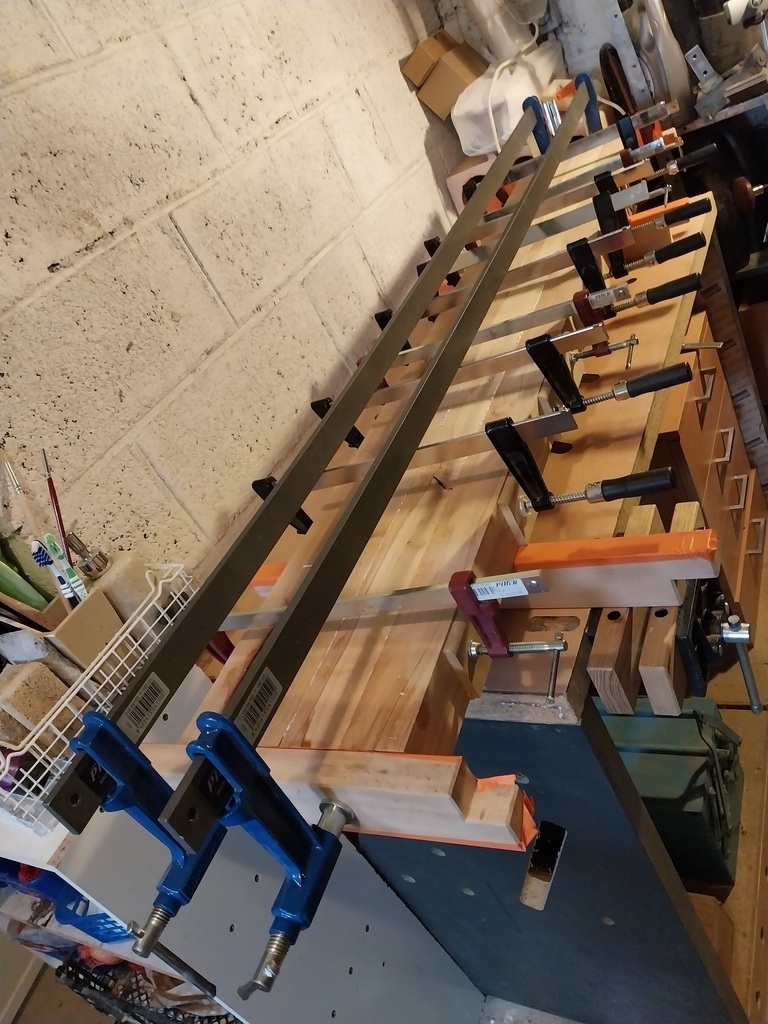

Enfin collage des demi-plateaux.

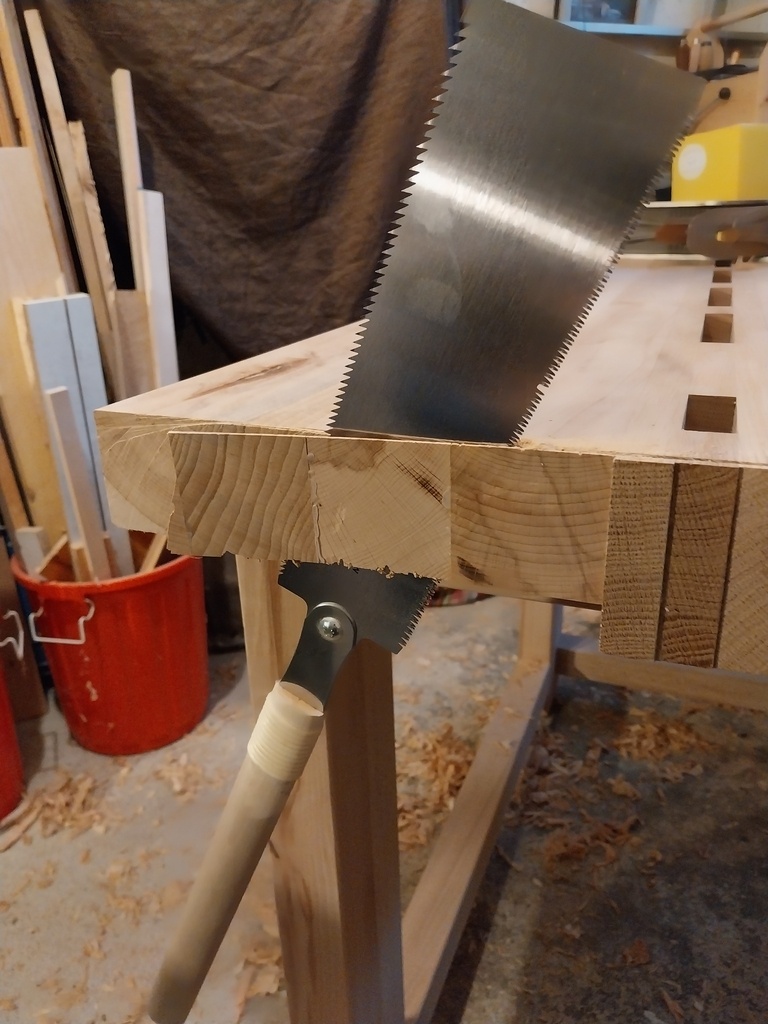

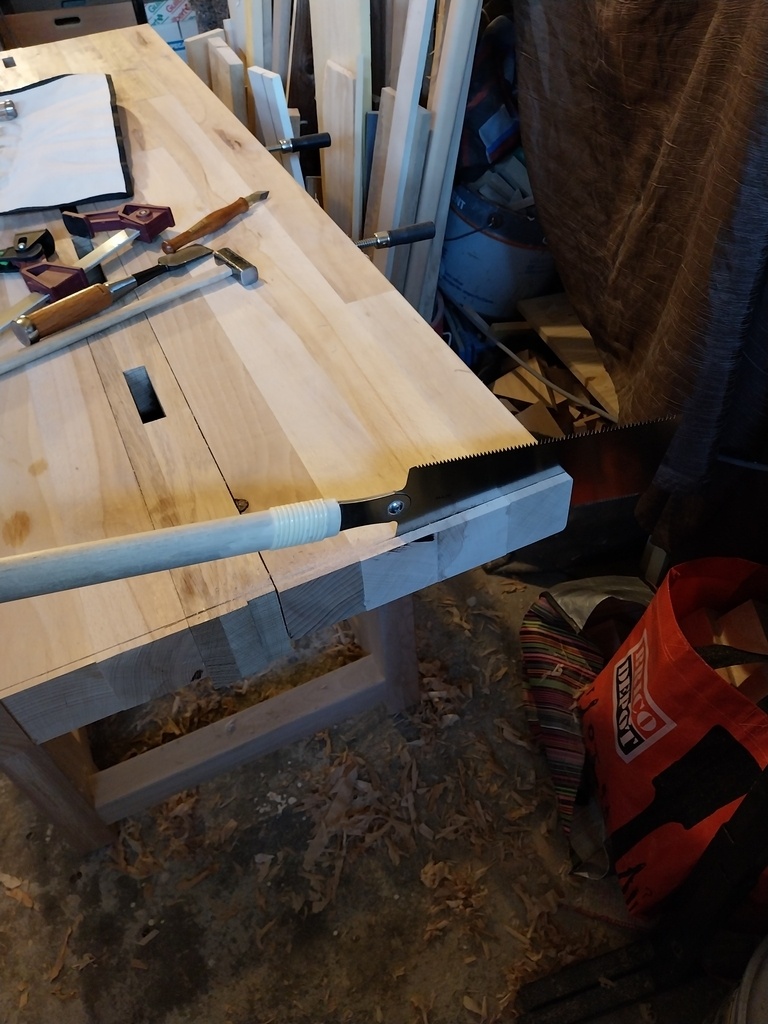

Recoupe de la longueur. Une fois par au-dessus, une fois par en dessous pour tester. Je préfère d’en dessous même s’il faut mettre un genou au sol. Mais dans les 2 cas la coupe n’est pas parfaitement perpendiculaire et je galère pour raboter du bois debout à la verticale.

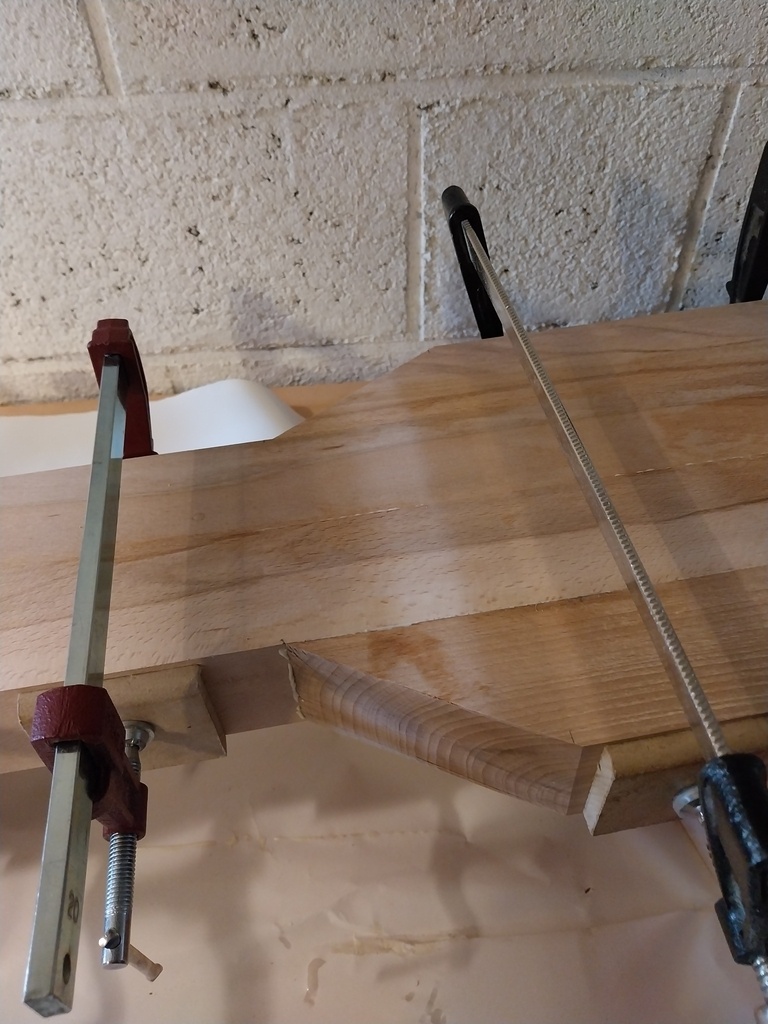

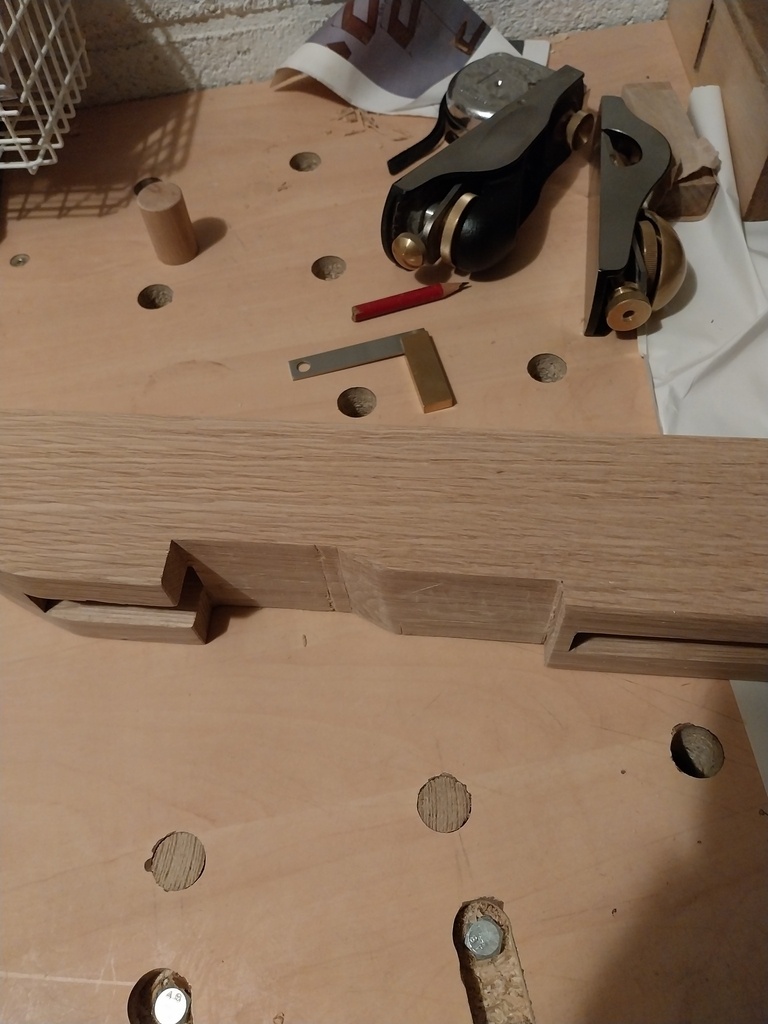

Découpe du porte outils pour les 2 positions d’utilisation.

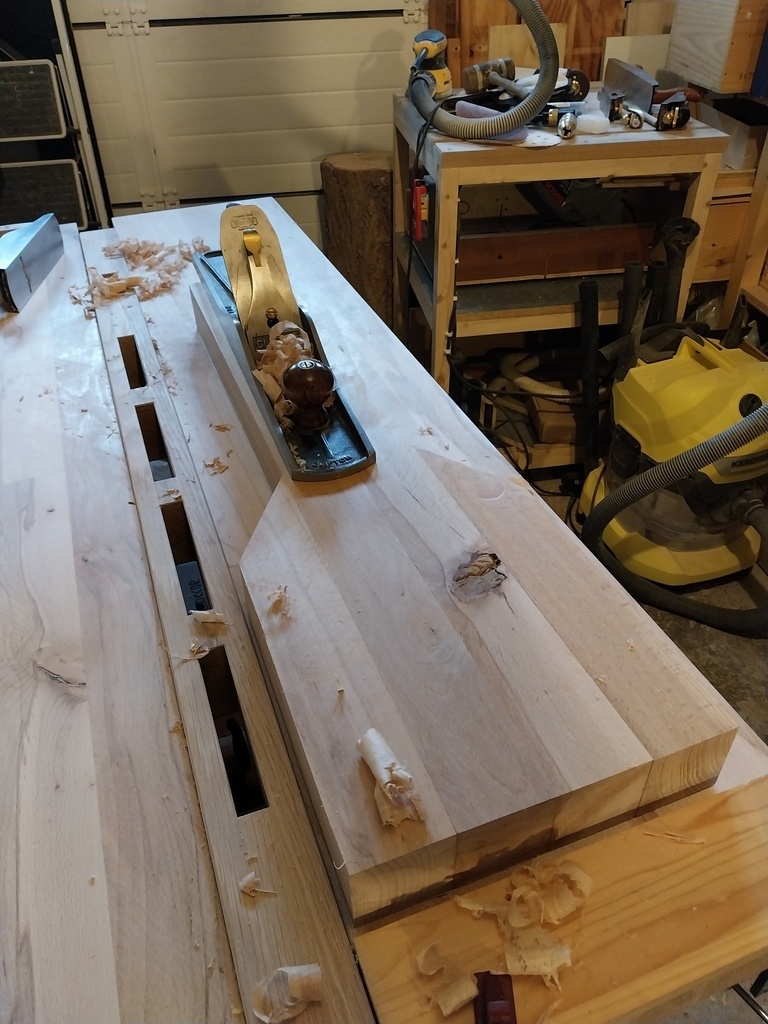

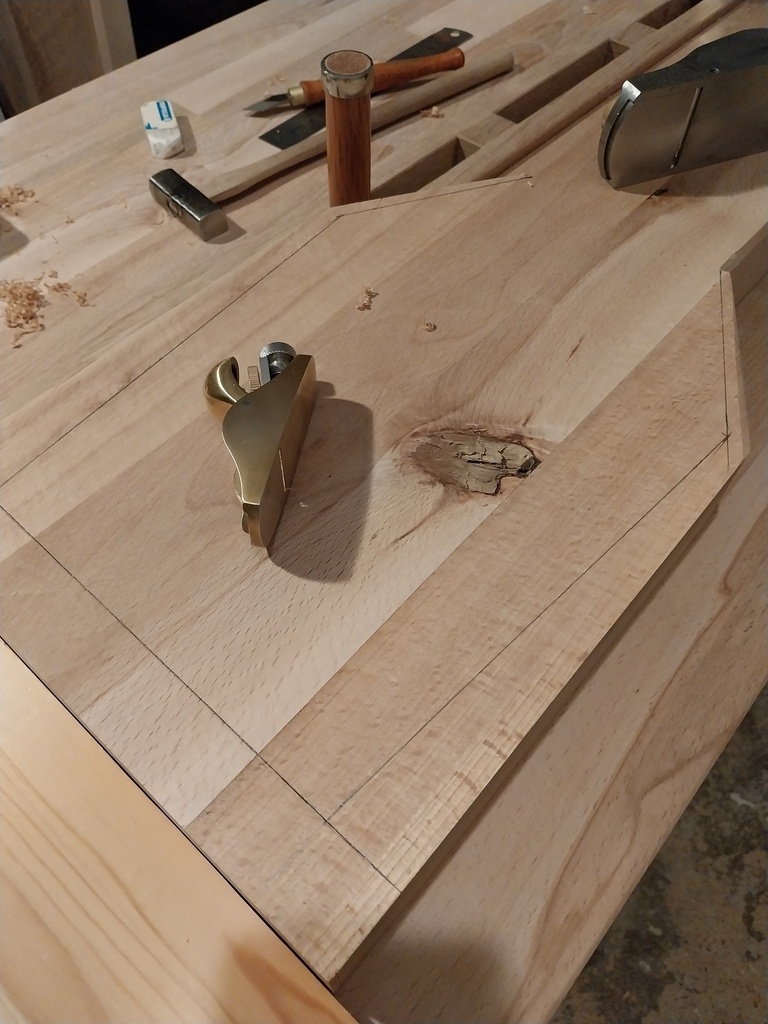

Le rabotage du plateau à la main a été un peu long aussi et j’ai oublié de prendre des photos.
Il reste quelques traces d’arrachement. Je ferai mieux la prochaine fois.

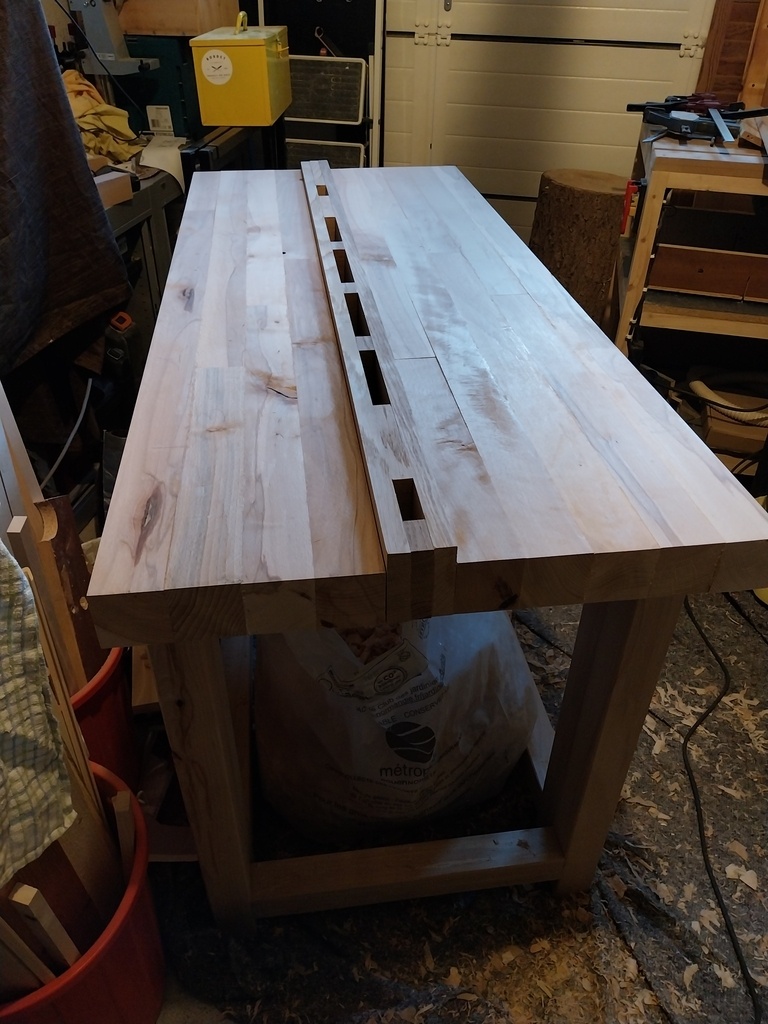

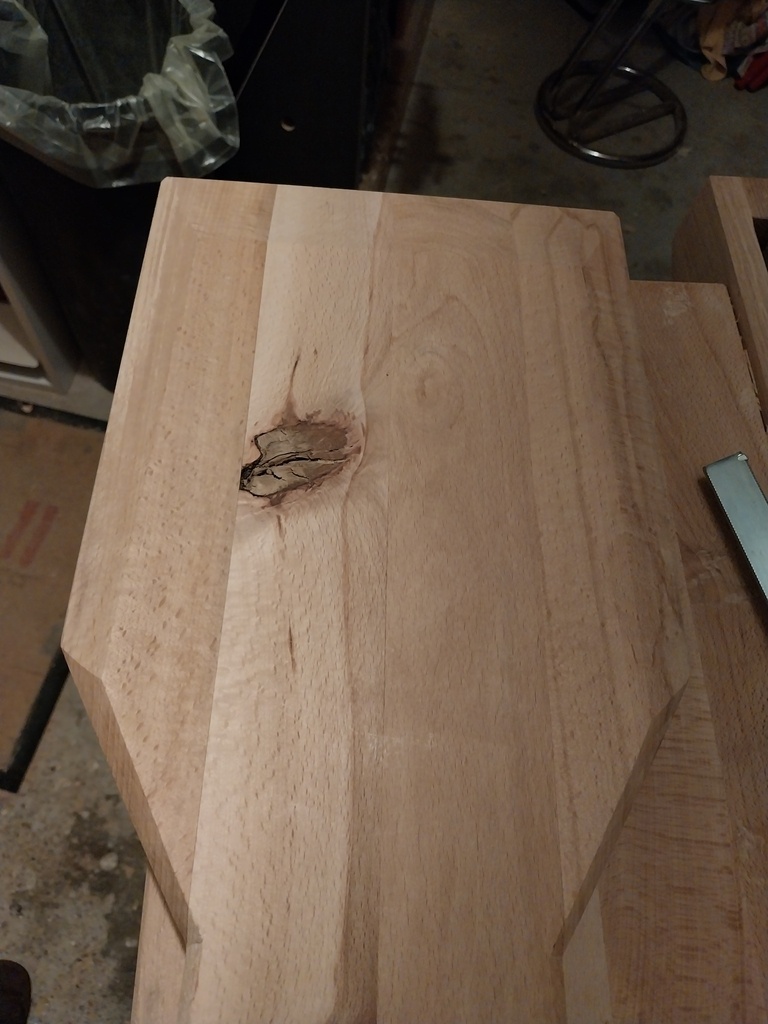

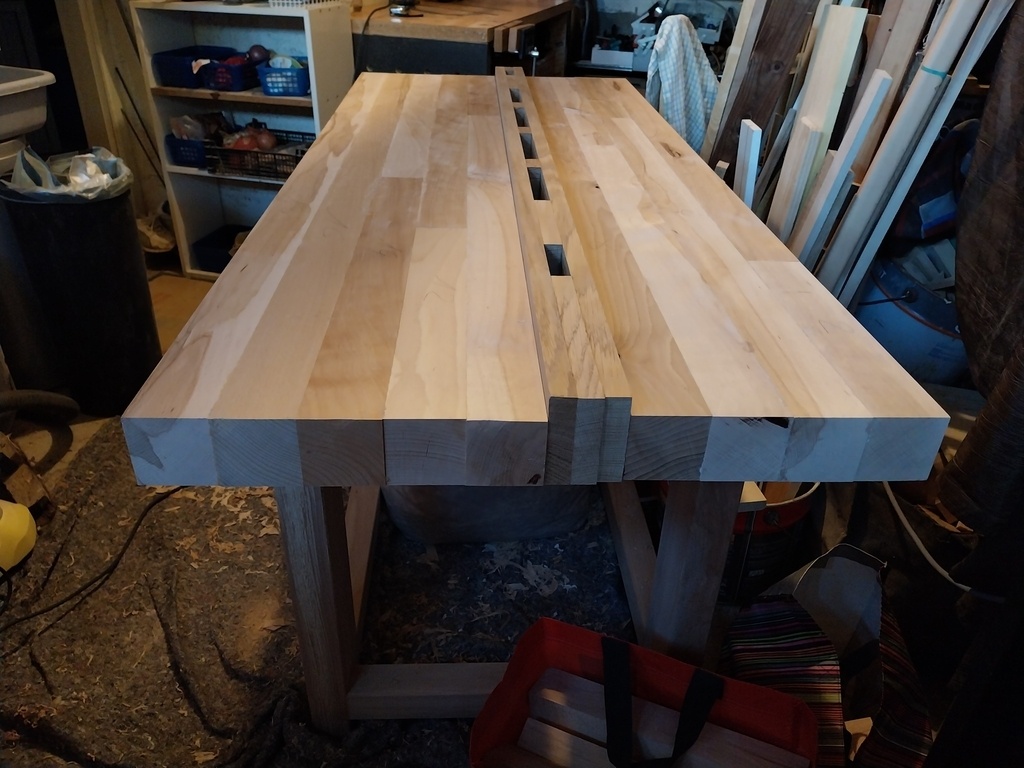

Des chanfreins, des arrondis, du ponçage, ça commence a ressembler à ce que j’avais en tête.

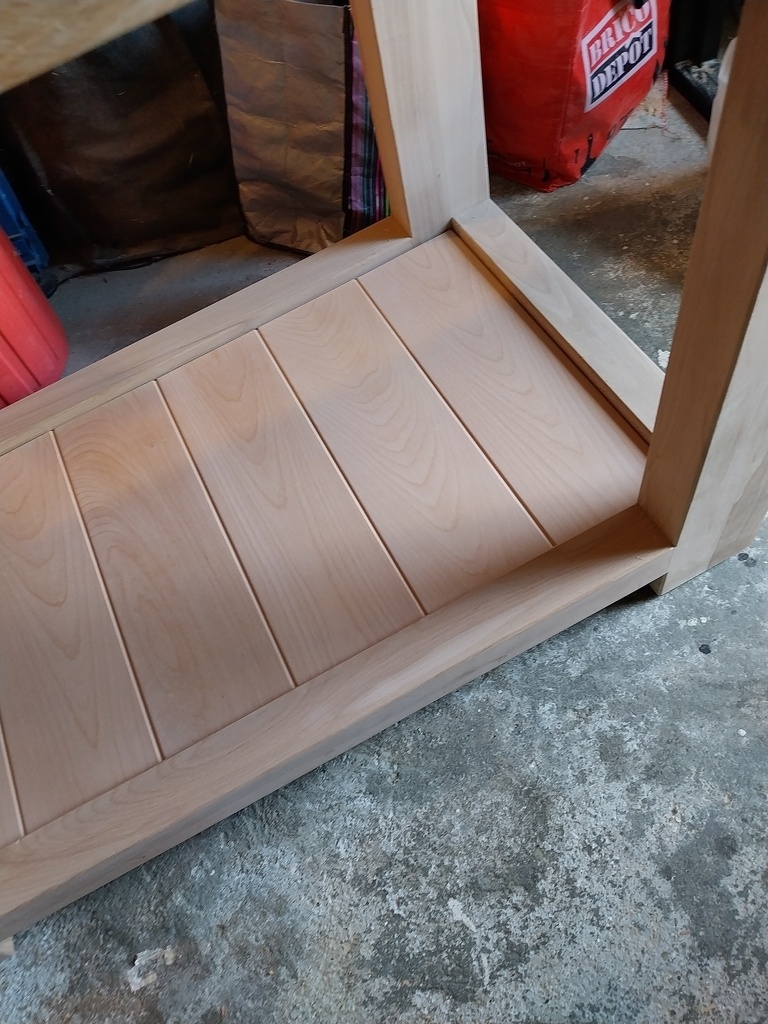

Le plateau du bas
Au début j’avais prévu de mettre une simple planche en aggloméré en bas pour y poser des trucs, mais j’ai trouvé que c’était dommage. Je retourne à l’atelier, je prépare 2 tasseaux dans une de mes poutres. Je déterre une planche de hêtre qu’il me restait dans un recoin.

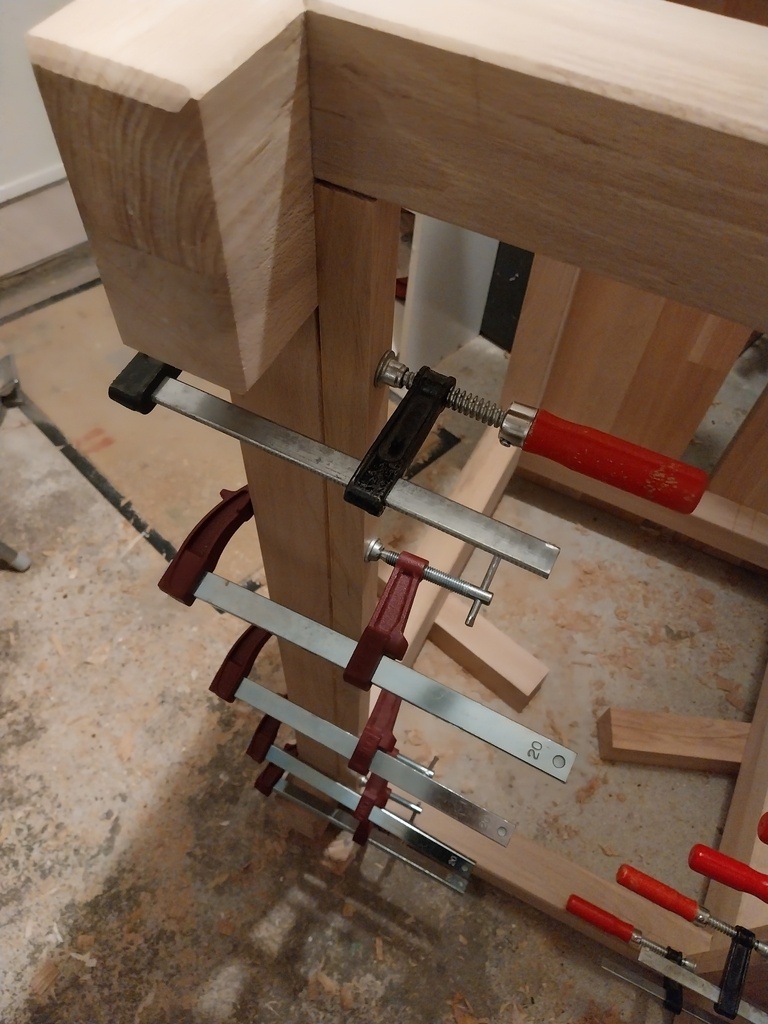

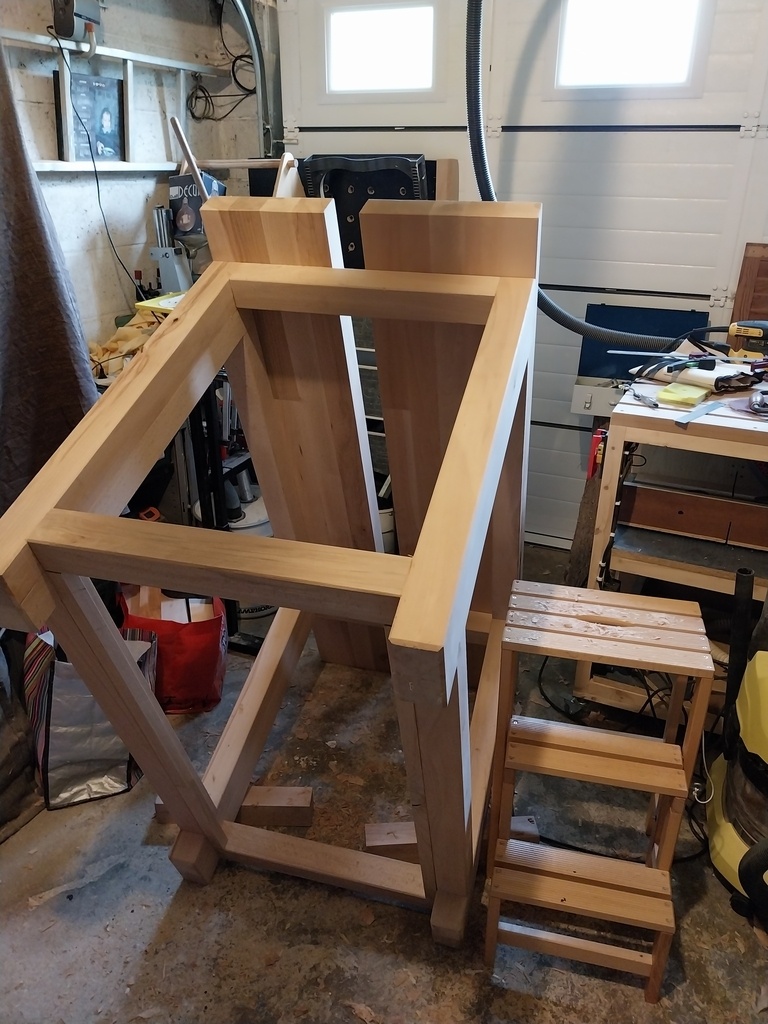

Je mets l’établi debout pour coller les tasseaux. J’en profite pour un petit rabotage du bout du plateau. C’est un peu plus pratique comme ça mais ce n’est pas encore le top… Au passage je retire les traces de colle en dessous que je n’avais pas vues.

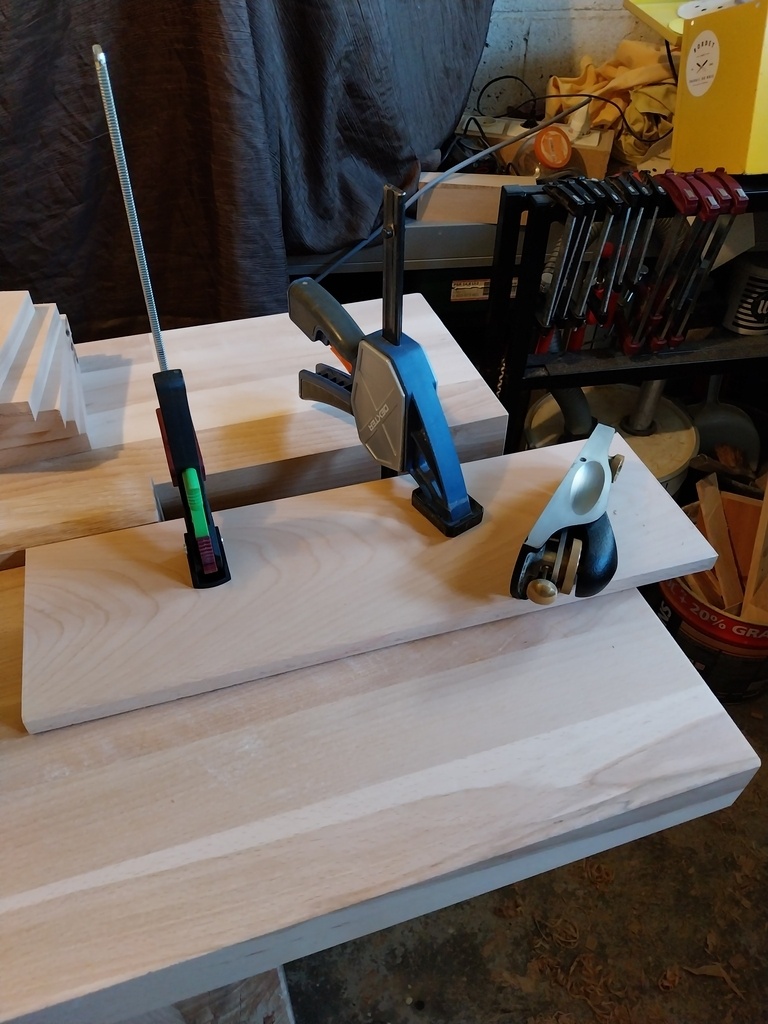

Et hop, première utilisation de l’établi pour préparer les planchettes pour le plancher. Des serre-joints en milieu de plateau, j’adore. En attendant une éventuelle presse, je peux quand même gérer des planches débout.

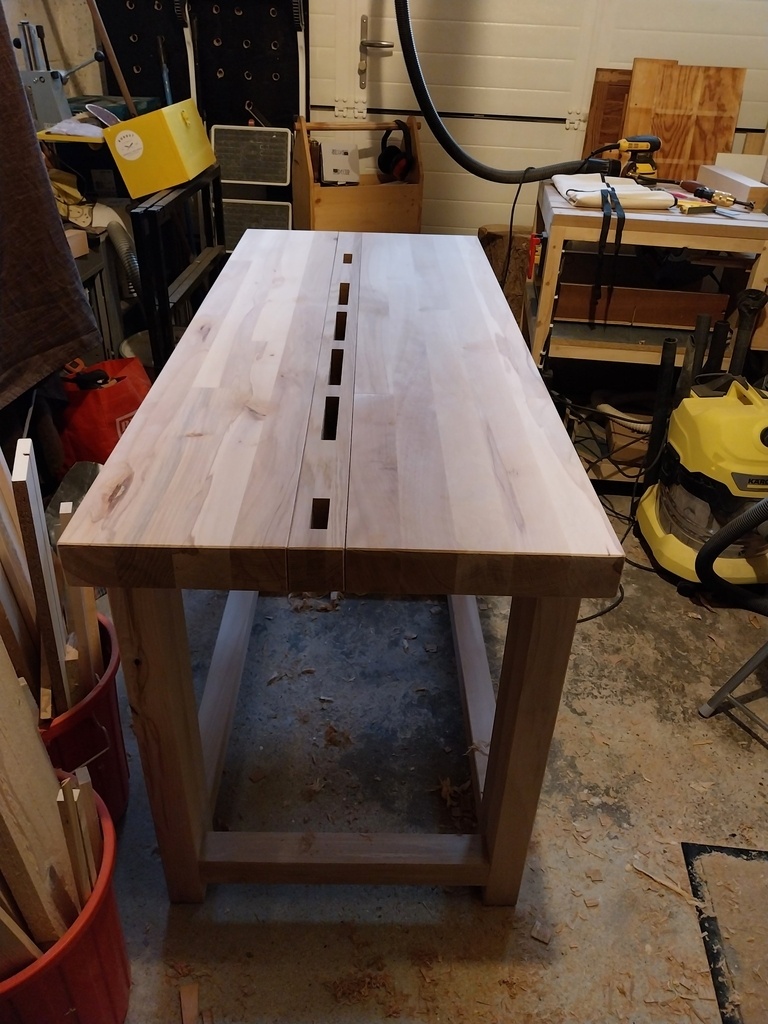

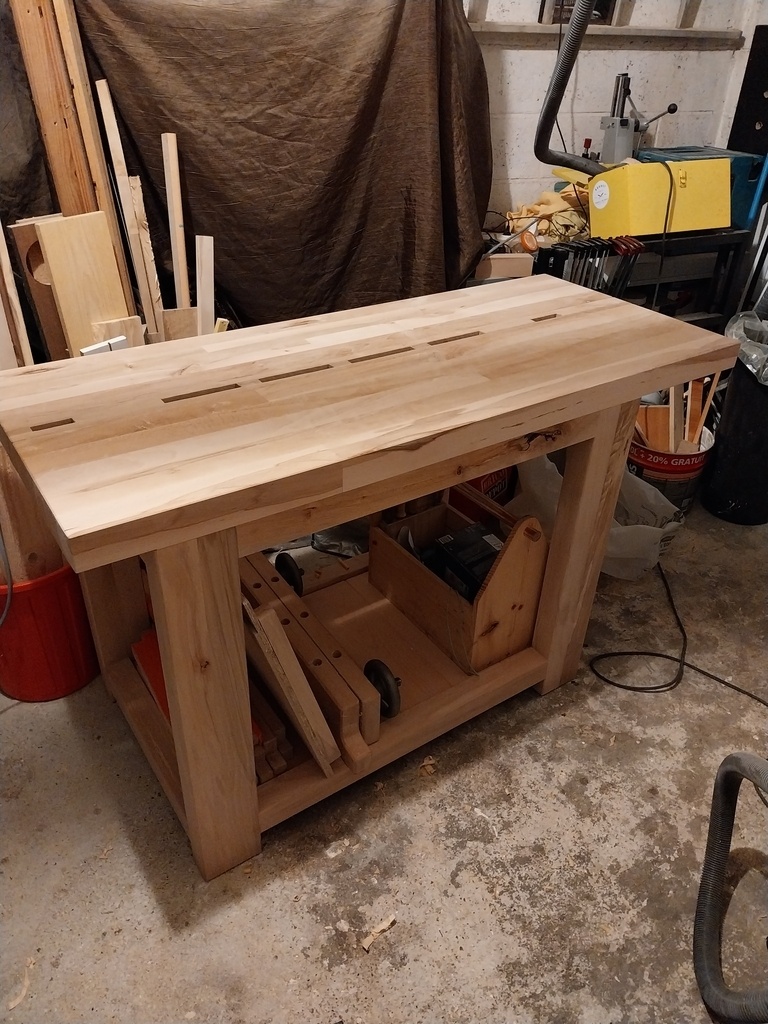

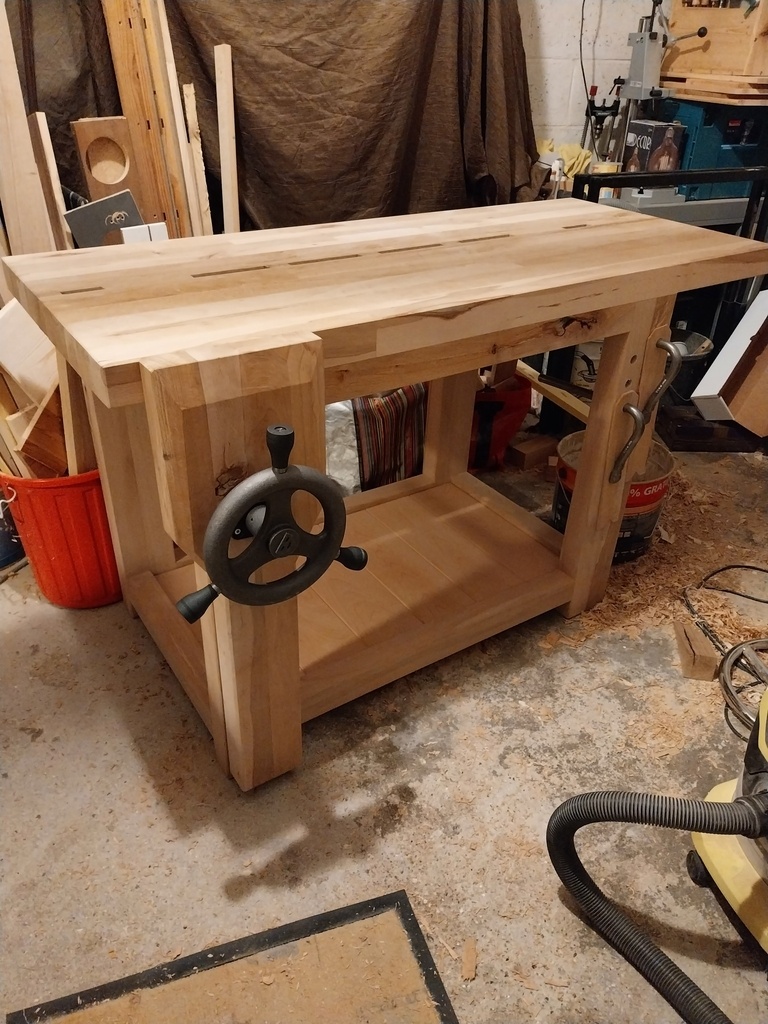

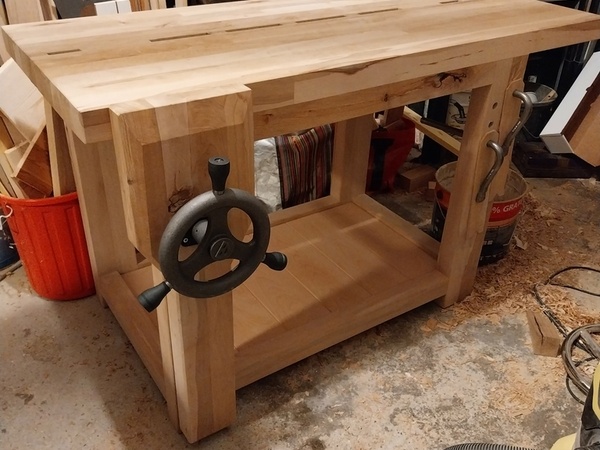

Et voilà il est fonctionnel. J’ai hâte de lui mettre ses premiers coups de marteau, de scie ou de ciseau qui me feront pester.
Vu le prix de la quincaillerie Benchcrafted j’hésite encore à mettre une presse frontale. On verra à l’utilisation.
La presse avant
Je me suis décidé, j’ai commandé la quincaillerie et je me suis attelé à la presse.

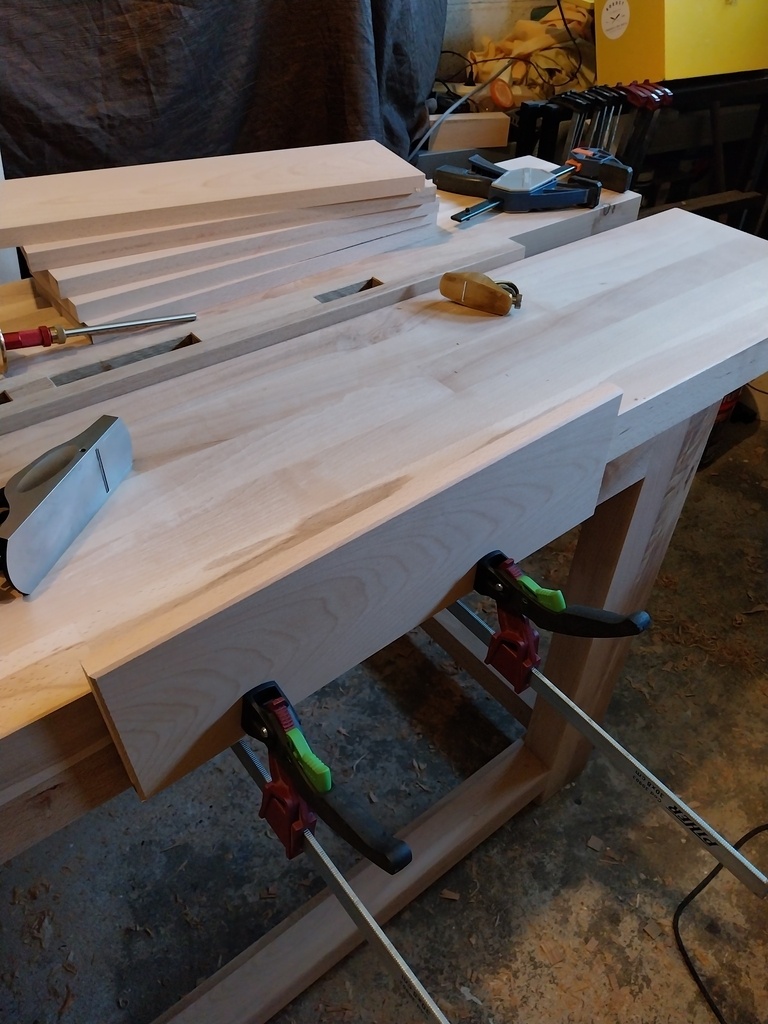

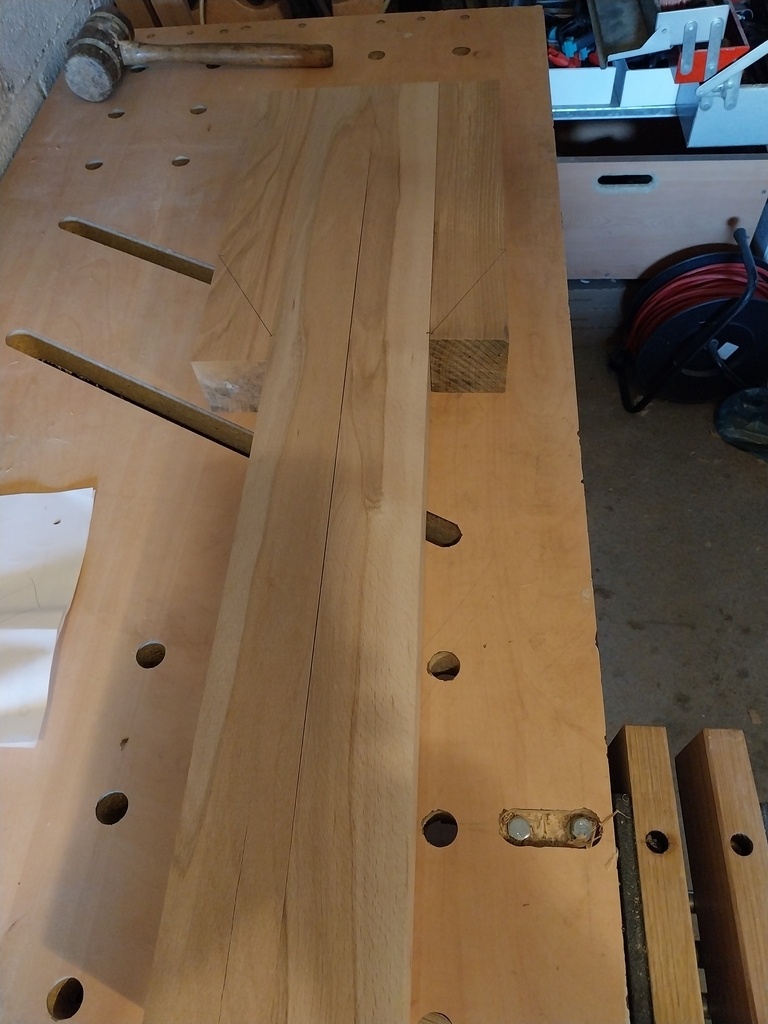

Toujours mon bois de transport, quelques coups de scie, un collage à plat joint, rabotage pour rattraper les désaffleures et des chanfreins pour donner de l’allure.

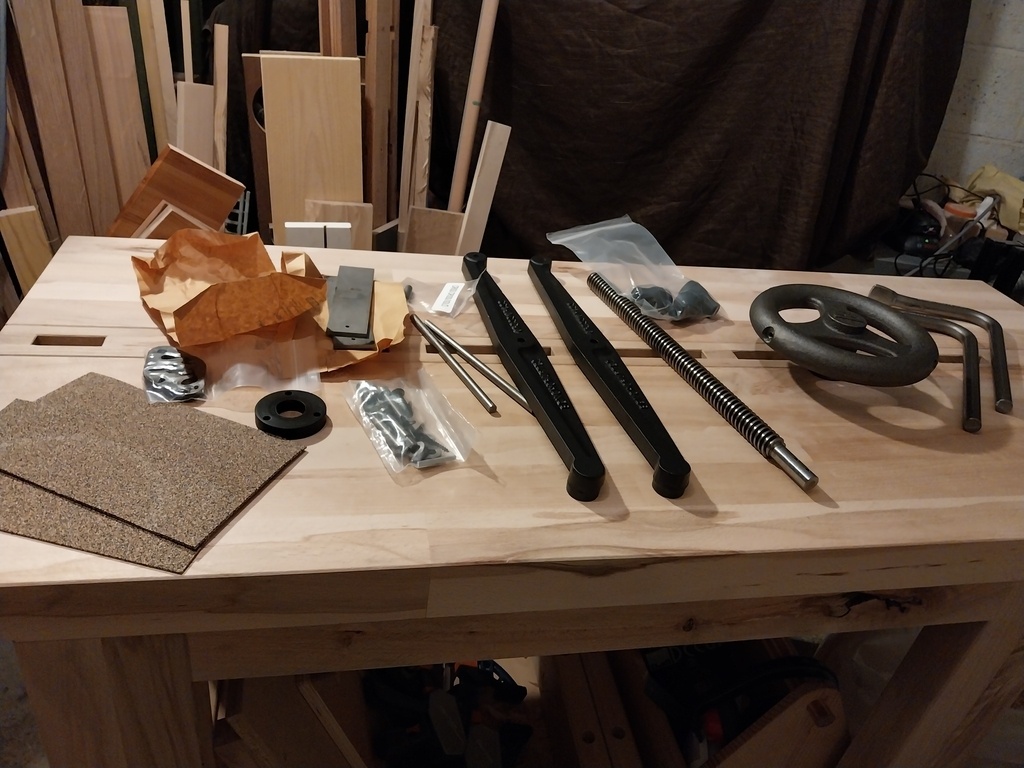

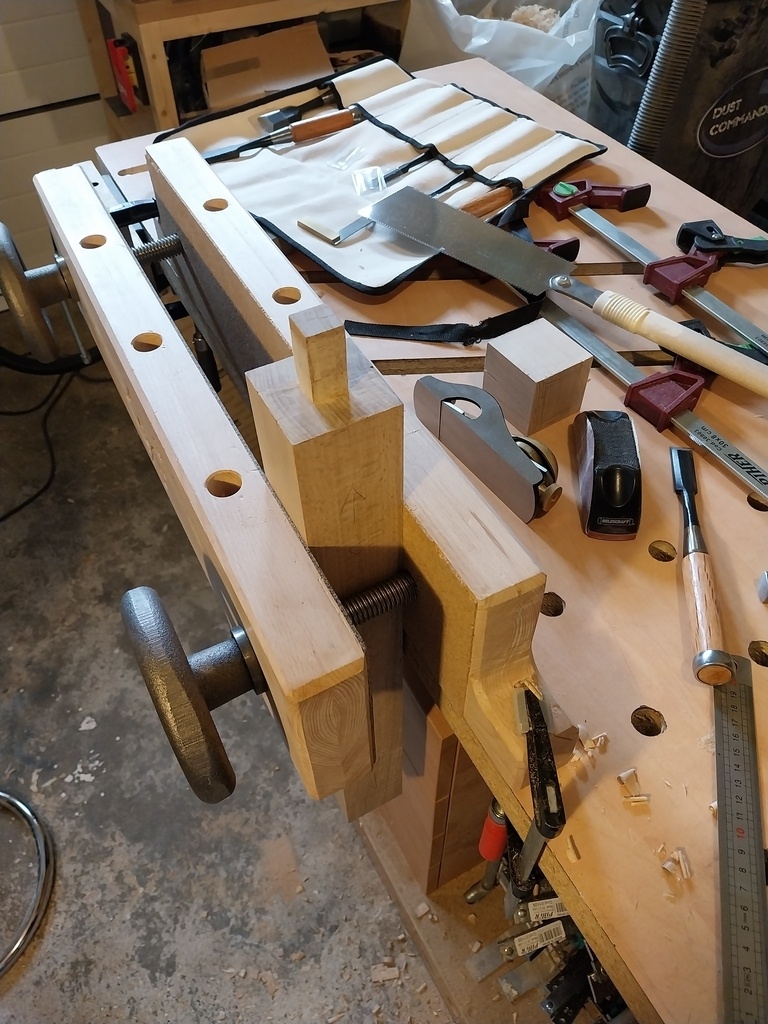

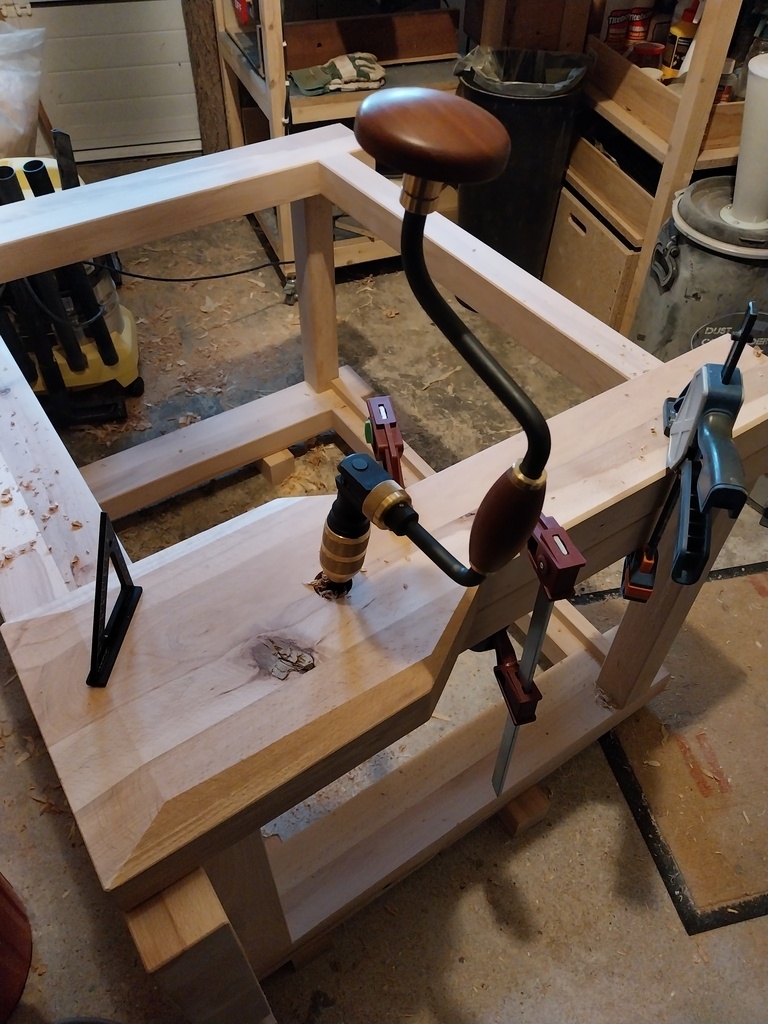

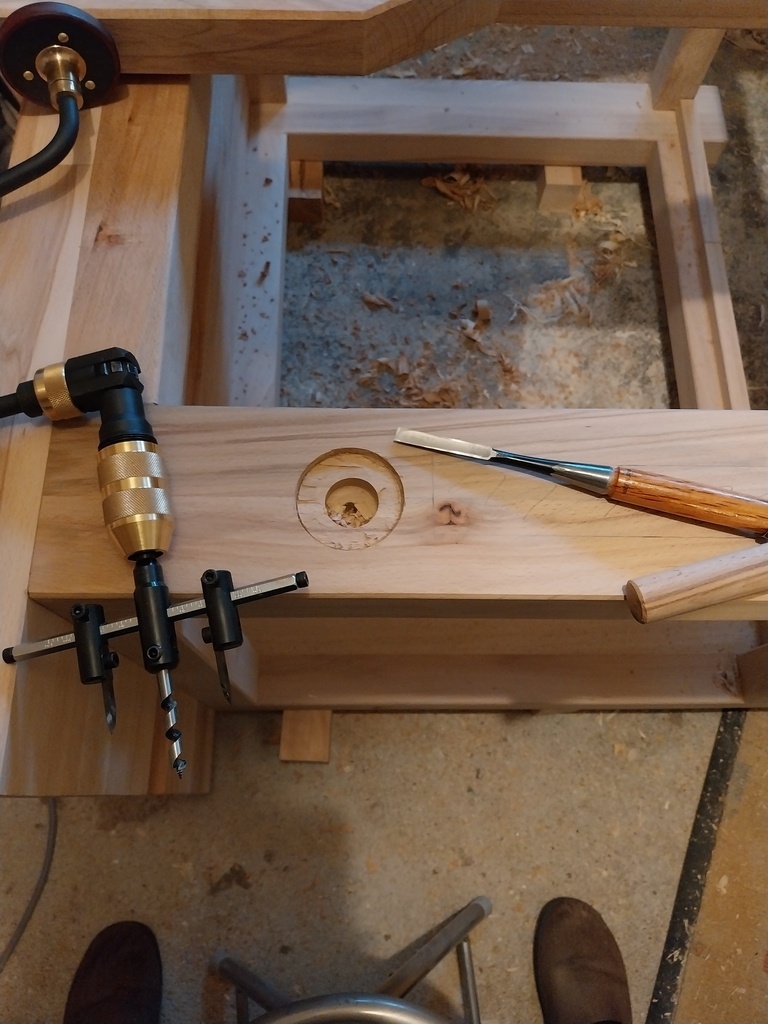

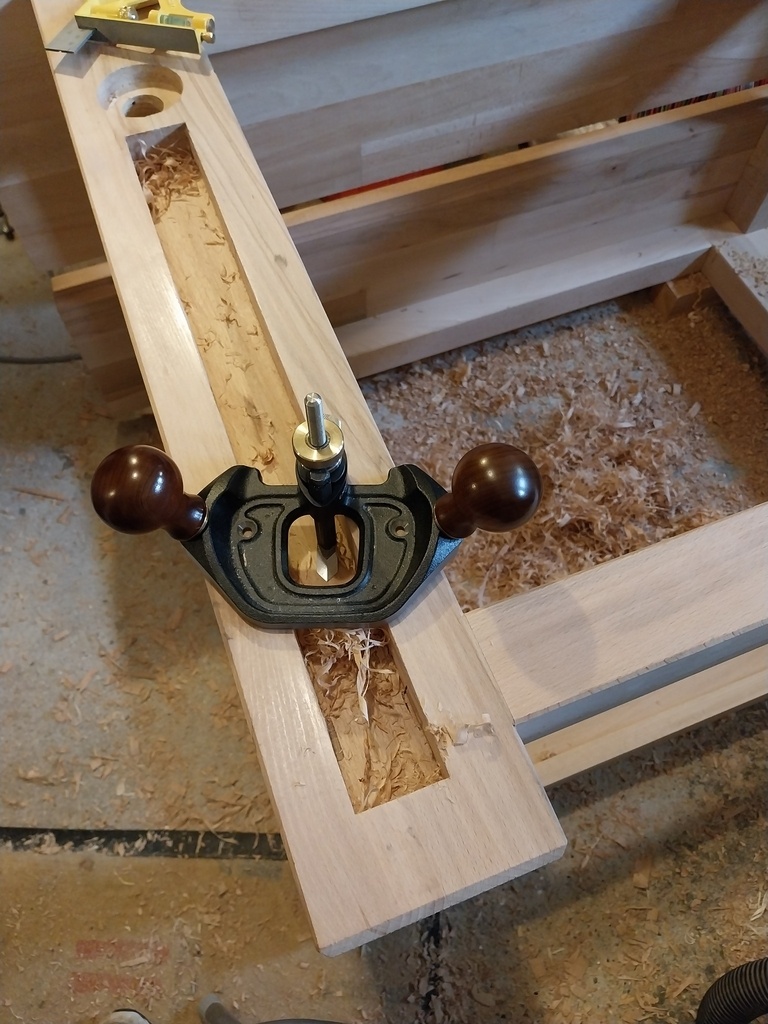

La quincaillerie est arrivée, j'ai couché l’établi et percé la presse mobile en dépassant un peu sur le pied pour marquer l’emplacement. La défonce ronde qui m’inquiétait un peu c’est pas mal passée. Pour la défonce du « crisscross » j’avoue que ça a été un peu long. Par contre, j’adore utiliser la guimbarde, c’est super agréable.
Grosse galère pour percer le trou de l’axe du crisscross sur la partie mobile qui tombe dans la partie en biais avec une mèche trop courte pour traverser tout le montant. Montage pour tester, je ne peux pas monter les 2 plaques de métal du bas du crisscross il me manque un peu de profondeur dans la défonce. Je reprendrais ça un de ces jours.
Comme il est assez court 1m40, ça me paraissait inutile d’ajouter un homme mort mobile, j’ai donc juste fait quelques trous dans le second pied au cas où.
Reste plus qu’a faire quelques trous sur le plateau pour les valets et les taquets et on y sera.
Publications associées
Licence
Discussions

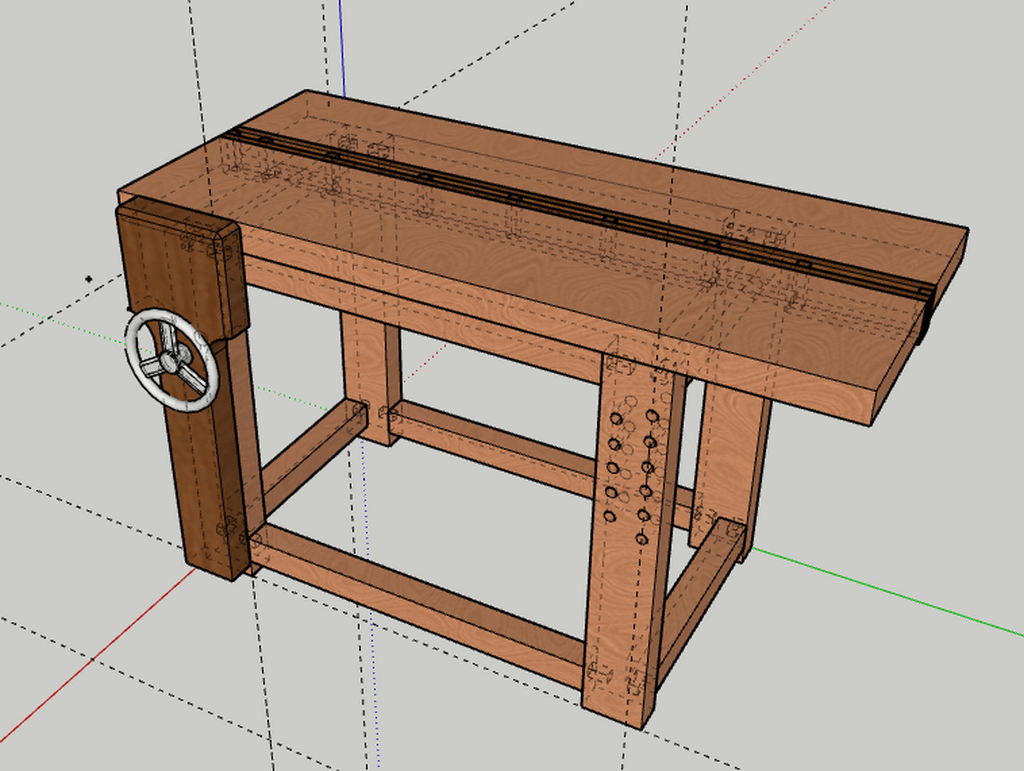

bcp de différences entre le modèle et l'établi, j'aurai quand même fais les trous et pas débordé d'un coté pour simplifier la fixation de pièces sur le coté de l'établi, il a de la gueule, bravo
Bonjour mofran,
Je ne comprend pas ta remarque, j'ai respecté mon plan, mais je n'ai pas encore fini.
Je vais probablement fabriquer la partie mobile de la presse demain.
Je ferai les trous dans le pied de droite quand j'aurai monté la presse.
J'ai commandé la quincaillerie et 2 valets. J'ajouterai les trous sur le plateau quand ils seront là.
Le pied est aligné avec le plateau sur les 2 grand cotés, ça m'a semblé suffisant on verra à l'utilisation.
PascalLob oups j'ai été un peu vite dans ce comm alors et le jeu de lumière entre montants et établi m'ont fait voir un recouvrement qui n'existe pas, en y regardanr une seconde fois c'est pourtant clair, bonne suite dans ce beau projet
mofran Merci j'ai préparé la presse aujourd'hui elle est au collage.
Tu es content du criss cross ? Pas trop de frottements à la rotation du volant ?
Oui Kilago c'est super bien mais c'est un peu galère à régler.
Si tu ne creuse pas assez le crisscross repousse la mâchoire mobile vers le haut et le volant bloque.
Si tu creuse trop le bas du pied est en contact avant le haut et ça bloque avant d'être complétement fermé en haut.
J'ai été obligé de redémonter l'écrou fixe sur le pied interne pour le décaler d'un millimètre. Mais au bout du compte ça marche très bien.
