Dans ce pas à pas je vous propose de décrire la conception et la réalisation de ce meuble d'atelier.
C'est l'occasion pour moi de d'archiver les étapes de la construction.
J'espère, aussi, que vous pourrez y puiser quelques idées.
Bonne lecture.
Liste des articles
La conception

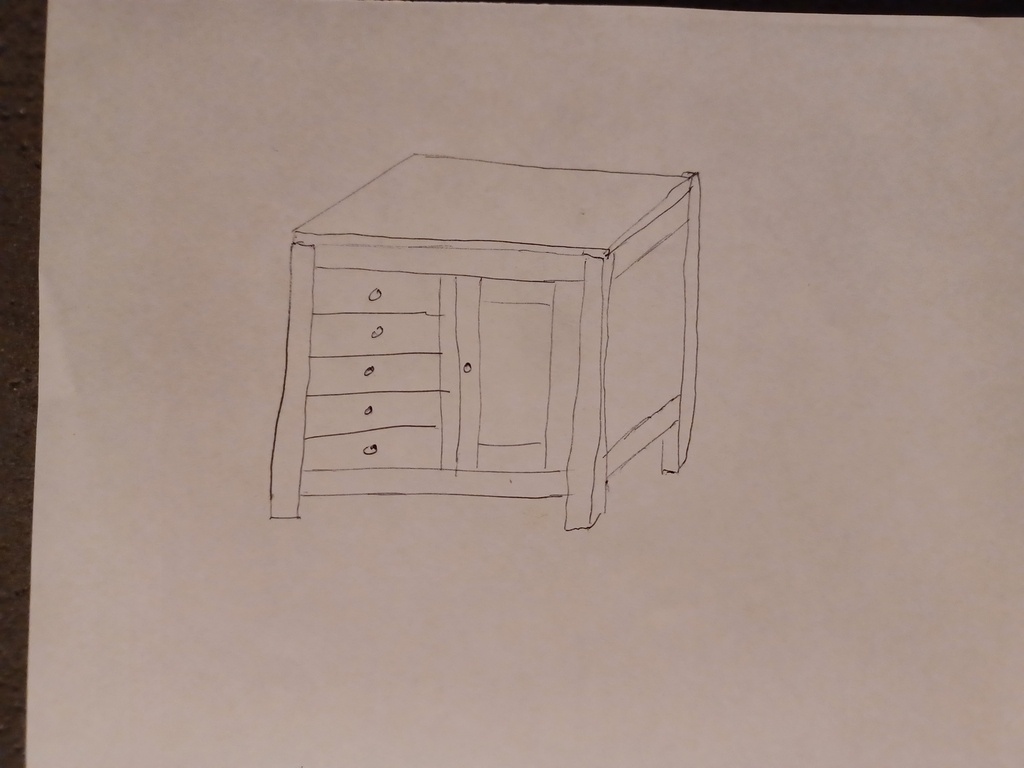

Au départ, je voulais un petit meuble pour ranger ma meule d'affutage et son outillage, avec un encombrement de 600x450.
Au final, j'ai fabriqué un meuble un peu plus imposant de 2000x600.
Je vais vous raconter le pourquoi de changement de cap.
Ce meuble devait ce loger entre mon tour et ma scie à onglet fixée à un établi pliable.

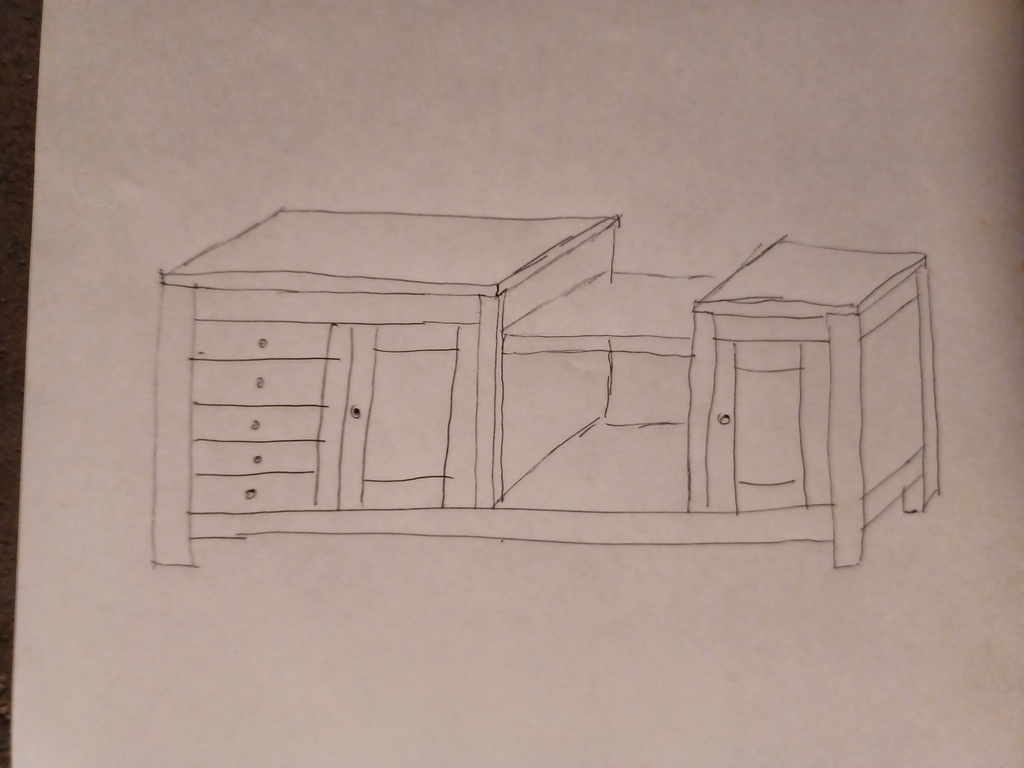

Pourquoi ne pas rallonger ce meuble et intégrer la scie à onglet.
En me baladant sur l'Air du bois, je suis tombé sur le meuble de camema.
J'ai trouvé son meuble très fonctionnel avec ses tiroirs cachés derrière une porte, et, au milieu, la scie à onglet.
Sur Pinterest, j'ai vu beaucoup d'établi avec la scie à onglet escamotable. J'ai repris l'idée.
L'espace réservé à mon atelier est restreint et contrairement à Camema, je ne voulais pas un meuble fixe. Mon meuble sera monté sur roulette.
Le projet évolue.
La forme générale est définie, il faut trouver maintenant le matériel pour le réaliser
Le matériel à disposition
Mon cousin, plutôt que de jeter, m'a donné des planches de 2 lits mezzanines dont il n'avait plus besoin. "Tu arriveras bien à en faire quelque chose"
.
Je me suis retrouver avec des montants de section 57x57 et de 1950 de longueur, des planches de même longueur et 2 panneaux de MDF de 2500*1000.
Je disposais de vieux chevrons un peu piqués, de panneaux d'aggloméré.

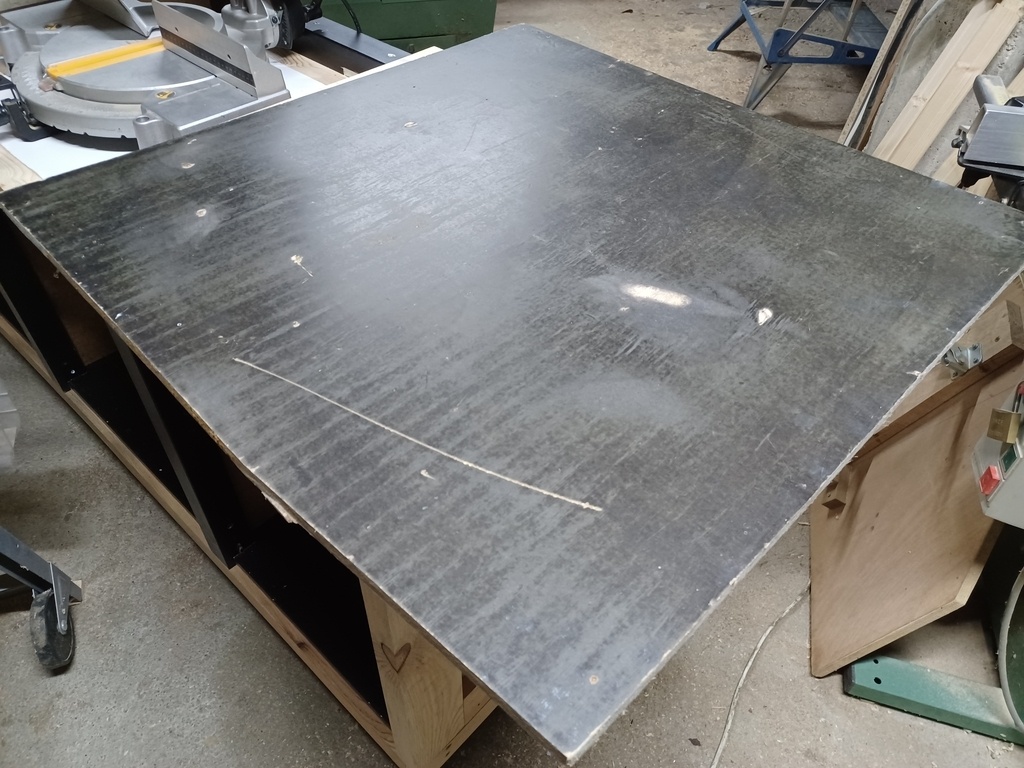

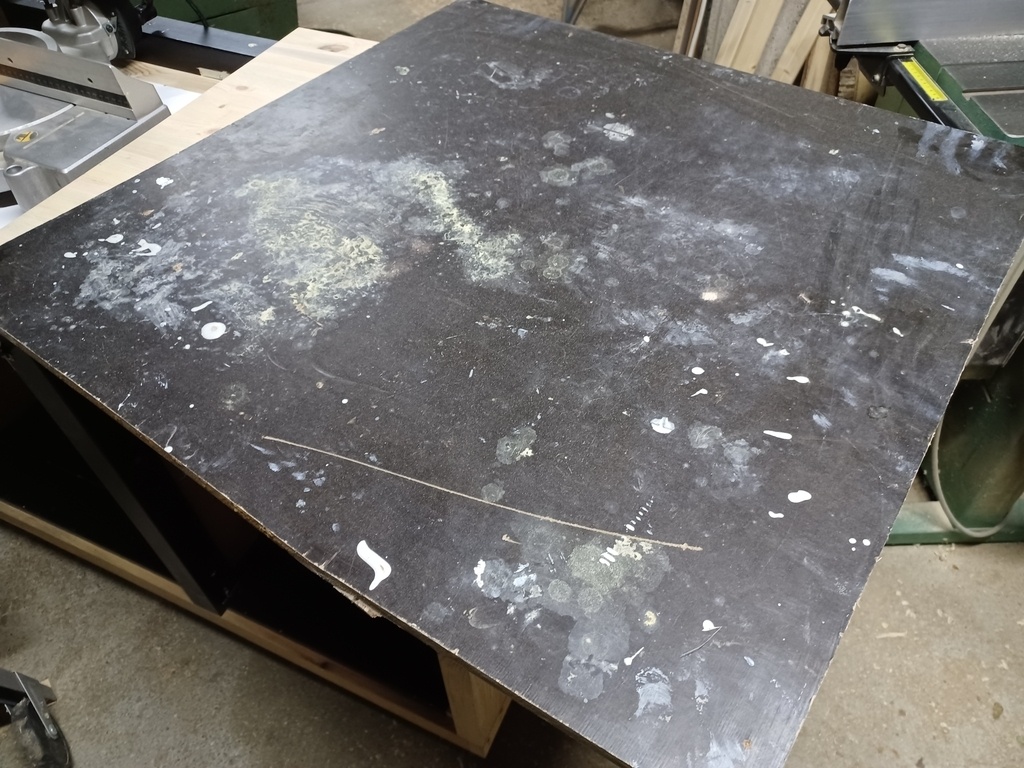

Mon fils m'a récupéré sur un chantier des panneaux de coffrage (du contreplaqué de 18mm avec un film protecteur) destiné à la benne.
En grattant les taches de peintures et les restes de ciment et avec un ponçage je peux scier sans trop de risque d'endommager mes outils. Certes, il y a des « nioques », mais c'est peu gênant pour un atelier.
Du contre-plaqué de 10mm, trouvé sur un chantier, avec des taches d'humidité, servira à réaliser les tiroirs.

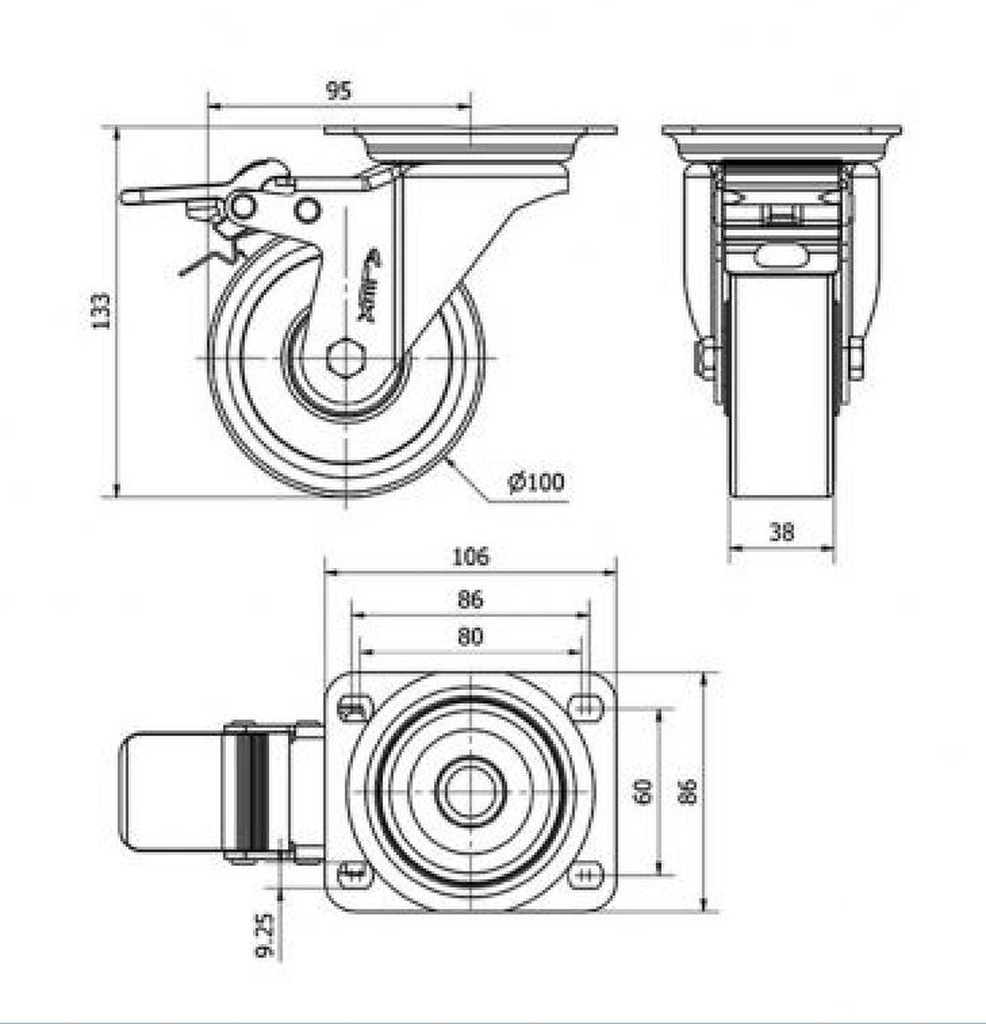

J'avais aussi acheté 4 roues orientables, en prévision de la construction d'un établi. Ces roues de marques Alex, supportent, chacune, une charge de 200kg, sont orientables et équipées d'un blocage.
Même si j'ai toujours en tête la fabrication de cet établi de menuisier, j'ai renoncé à fabriquer un établi sur roulette.
J'ai décidé de les utiliser, ce qui rendra mon futur meuble déplaçable dans l'atelier.
En cours de réalisation, mon fils a récupéré sur un chantier du contre plaqué de 10 mm d'épaisseur, destiné à la beine (encore !). Malgré qu'il soit taché, il sera parfait pour réaliser des tiroirs.
Je suis satisfait de pouvoir recycler tous ces matériaux sans taper dans mon stock de bois.
Les caractéristiques du meubles sont définies, les matériaux sont disponibles, place à la réalisation.
La quincaillerie sera achetée au cours de la réalisation et sera détaillée par la suite.
Le bâti

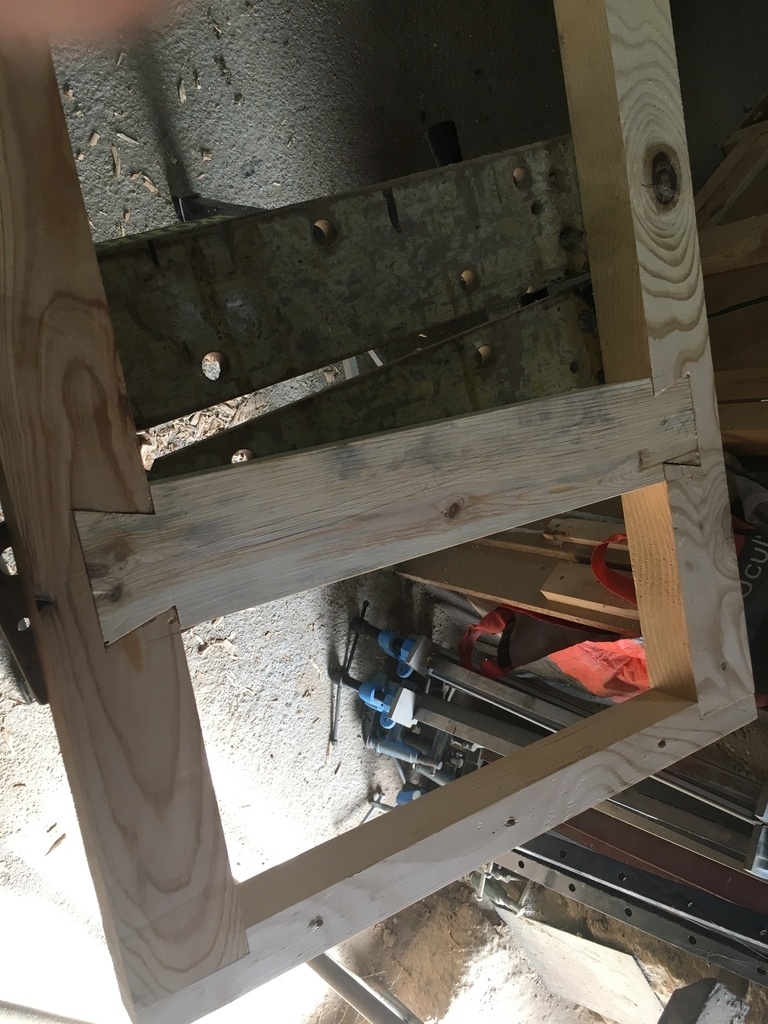

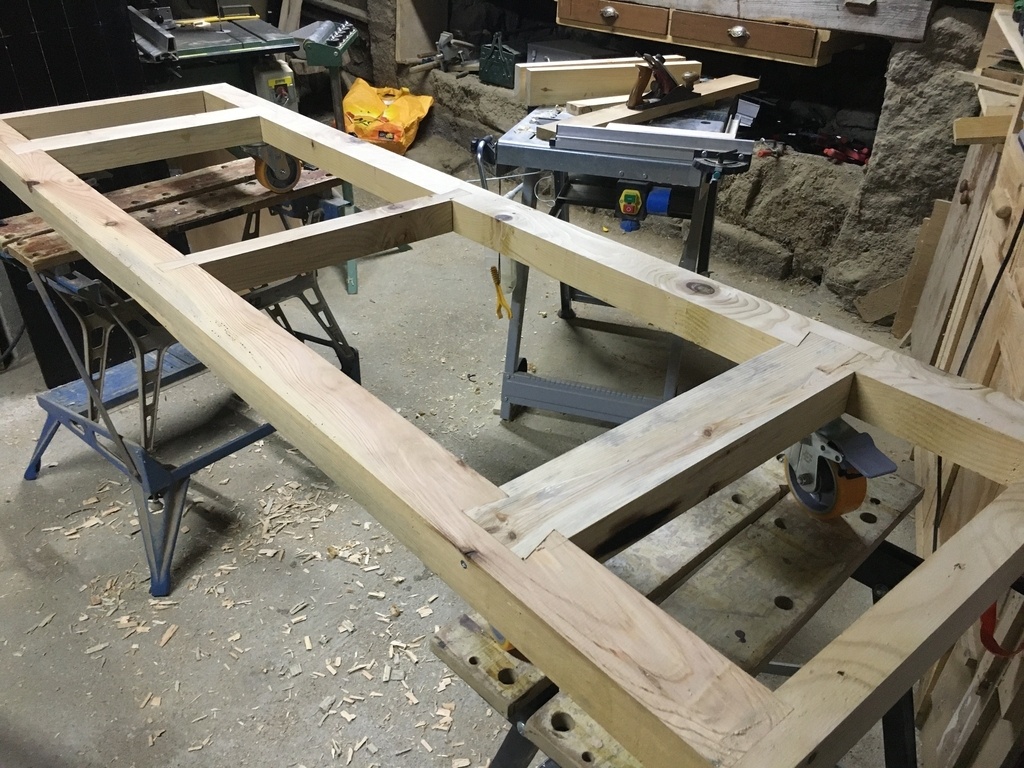

J'ai commencé par le socle, support des roues. Les traverses sont assemblées mi bois avec queue d'aronde. Il y a plus simple, mais c'est histoire de garder la main.
La planche du bas est réalisée avec les planches du lit collées avec des lamelos.

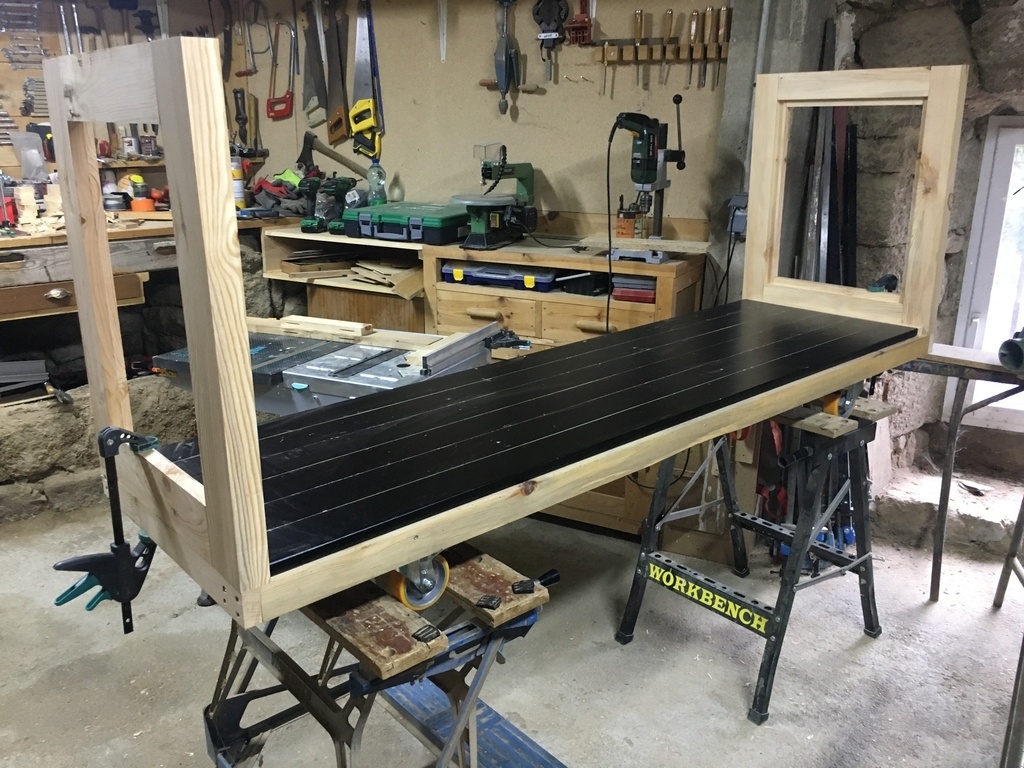

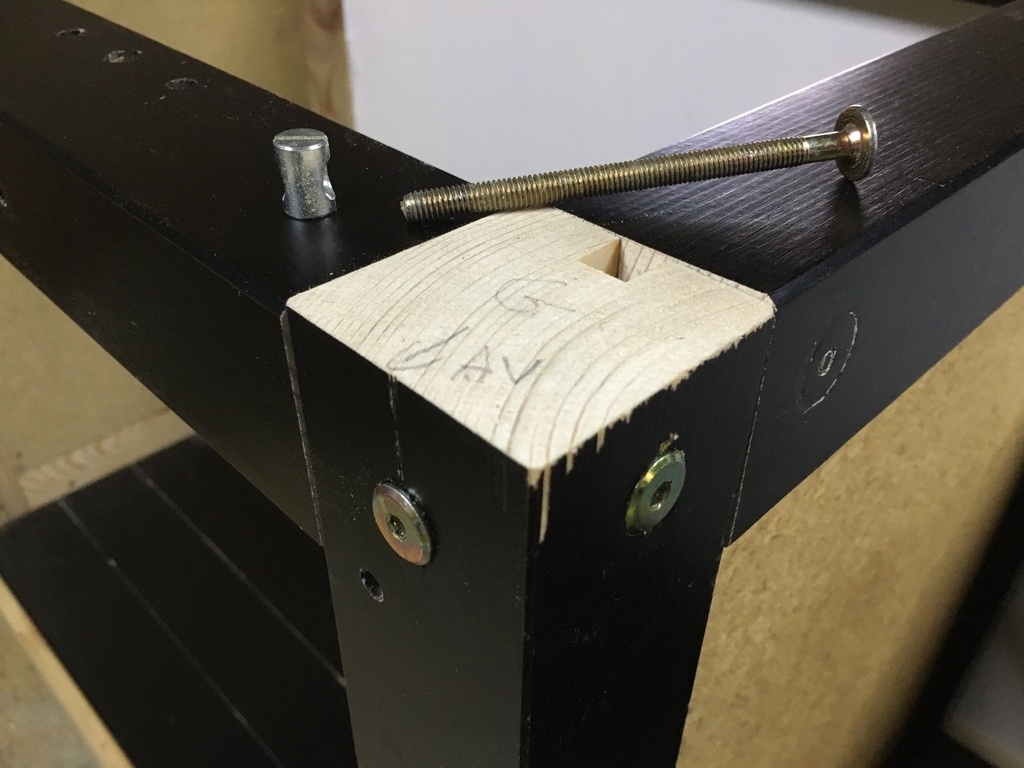

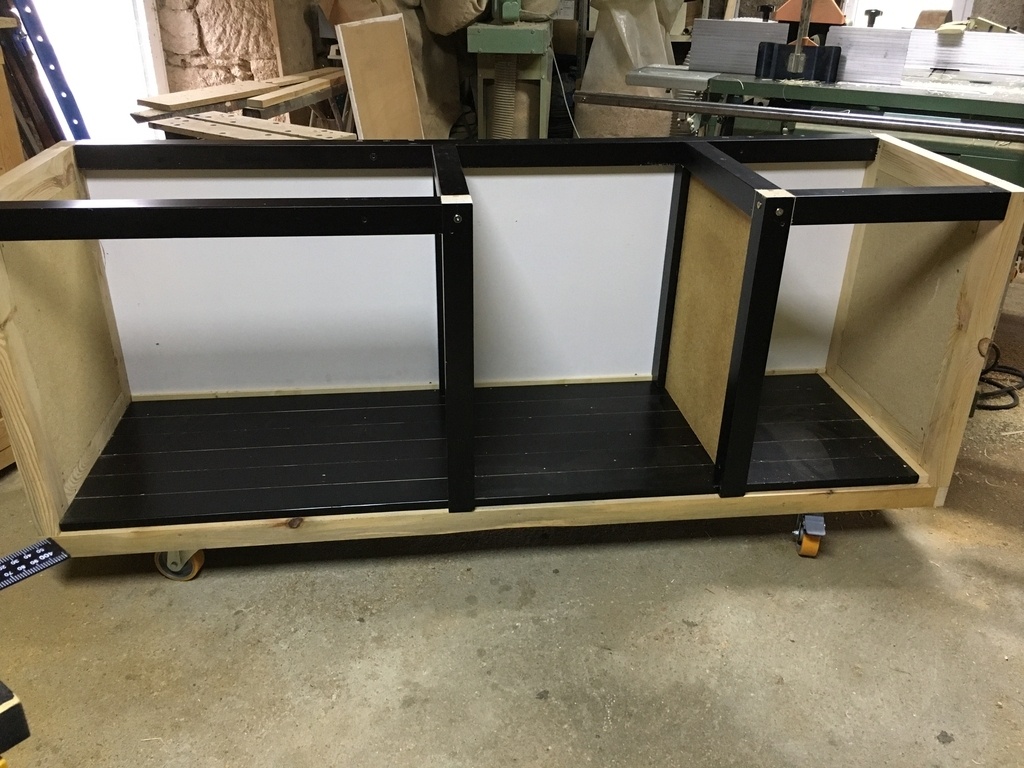

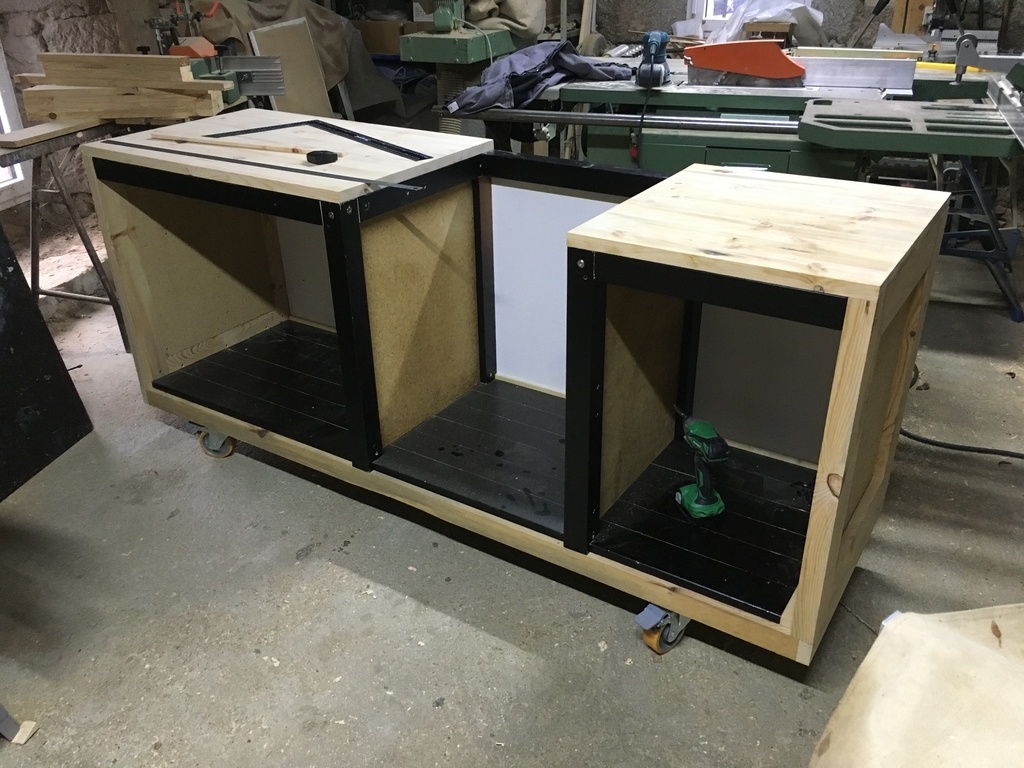

L'ossature est réalisée avec les montants du lit. Pour l'assemblage de l'ensemble récupération de la quincaillerie du même lit.

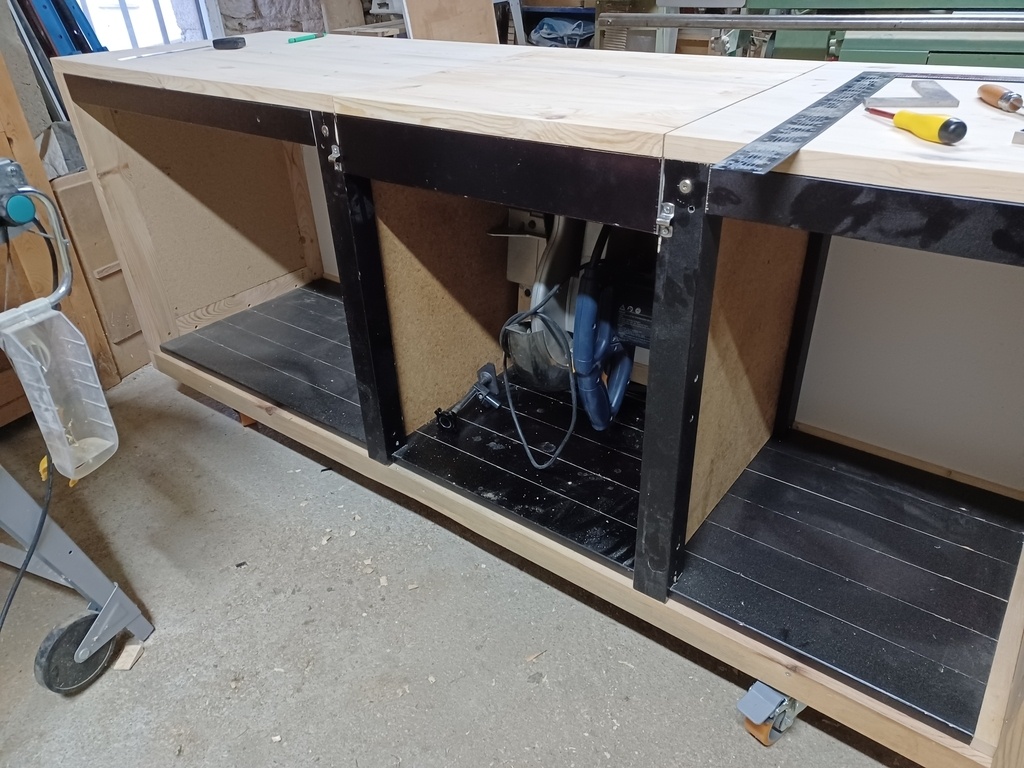

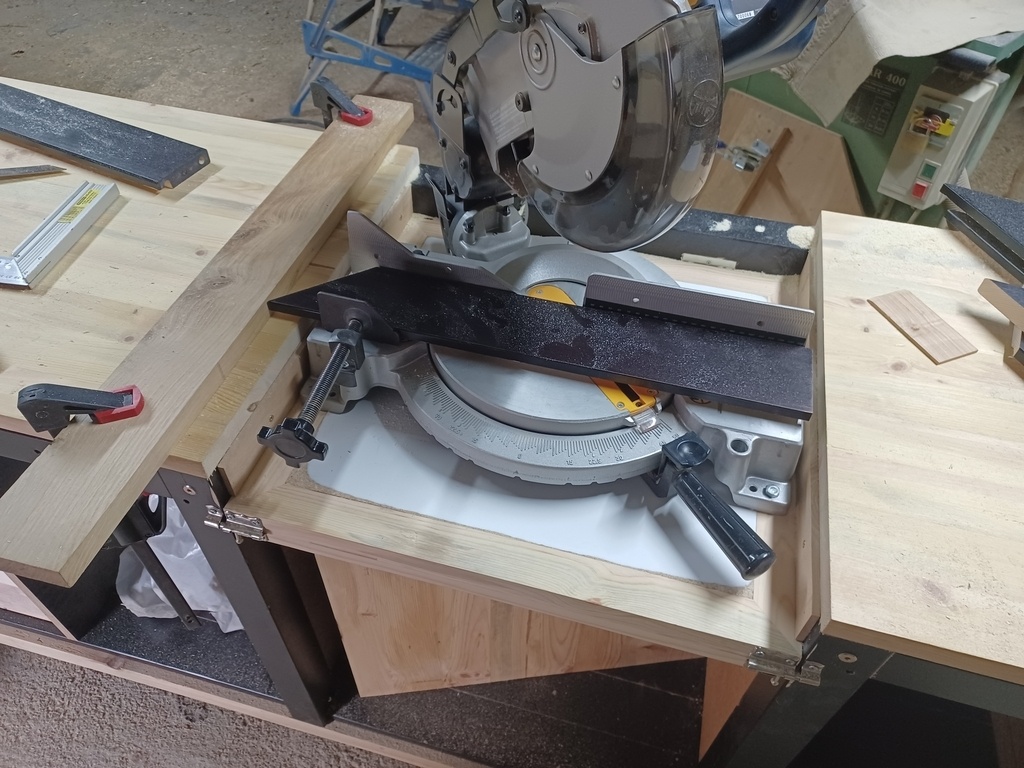

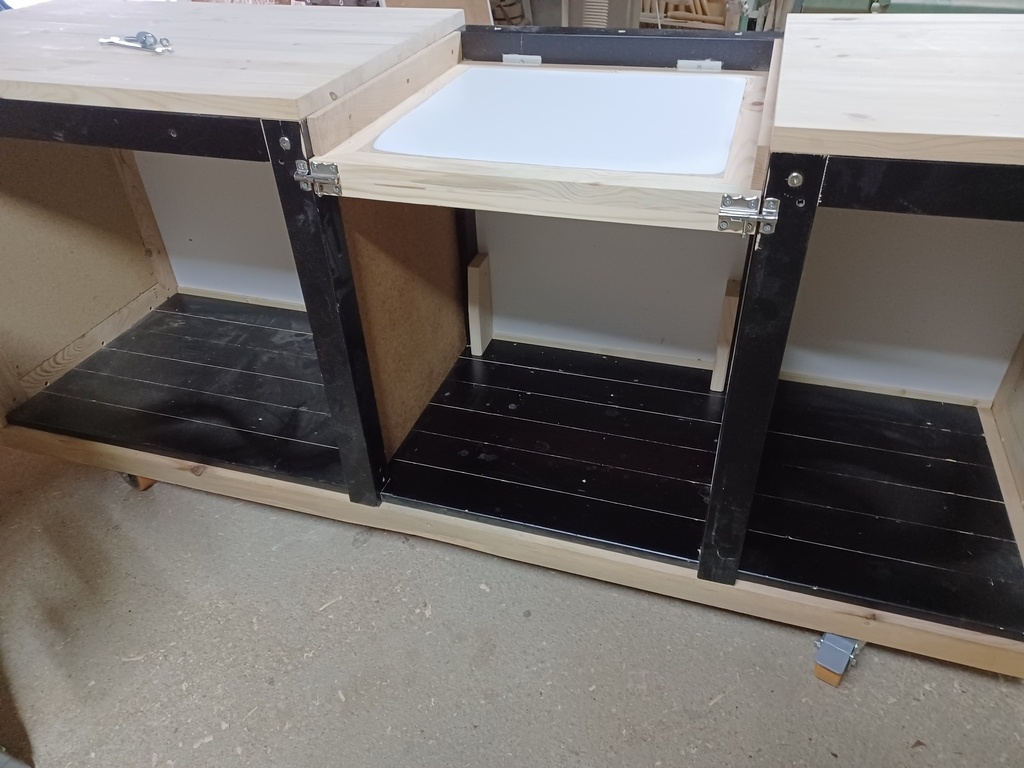

L'emplacement scie à onglet

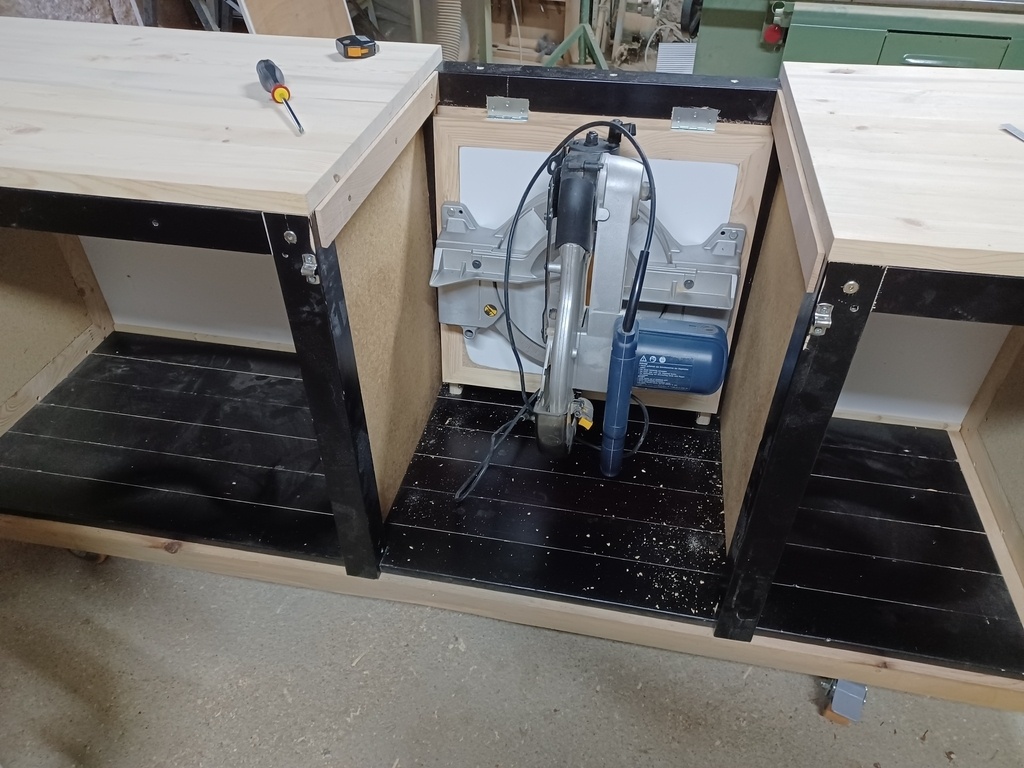

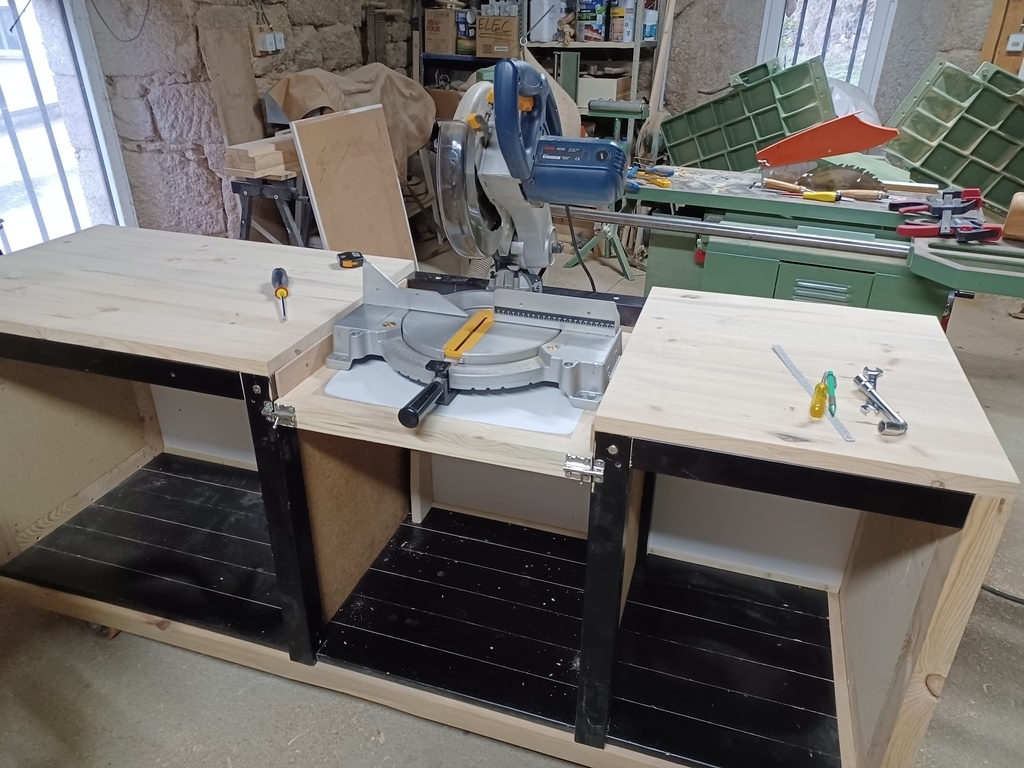

La mise en place de la scie a été la phase difficile de ce projet. C'est celle qui a demandé le plus de précision pour la scie soit aligné avec le plan de travail.

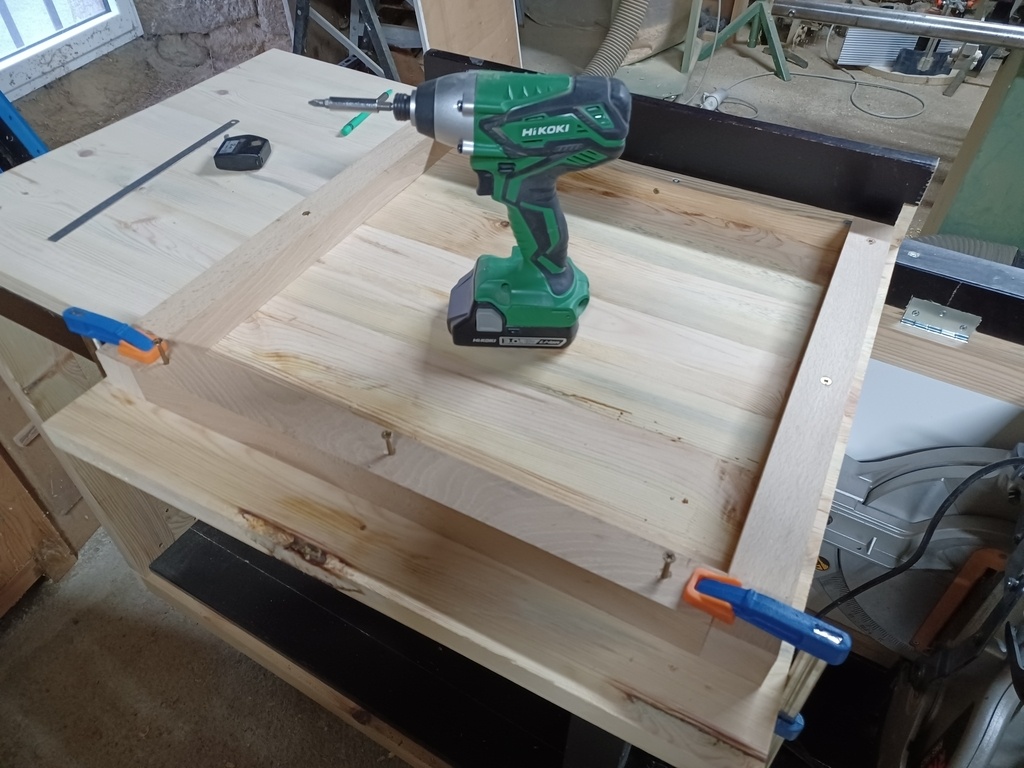

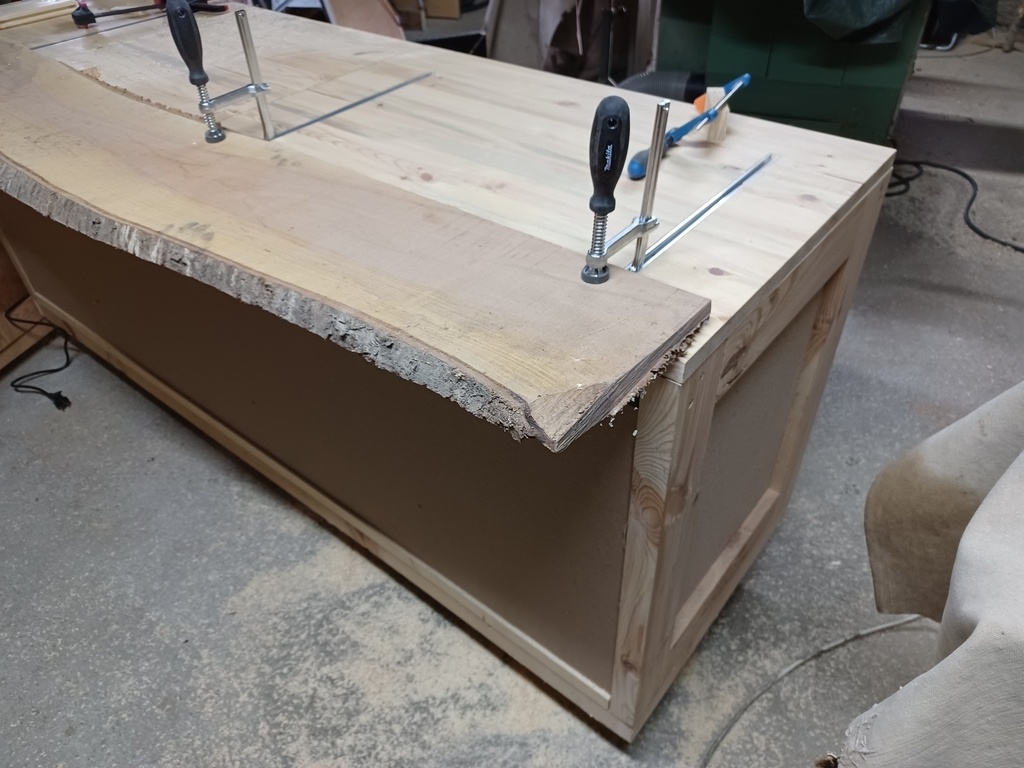

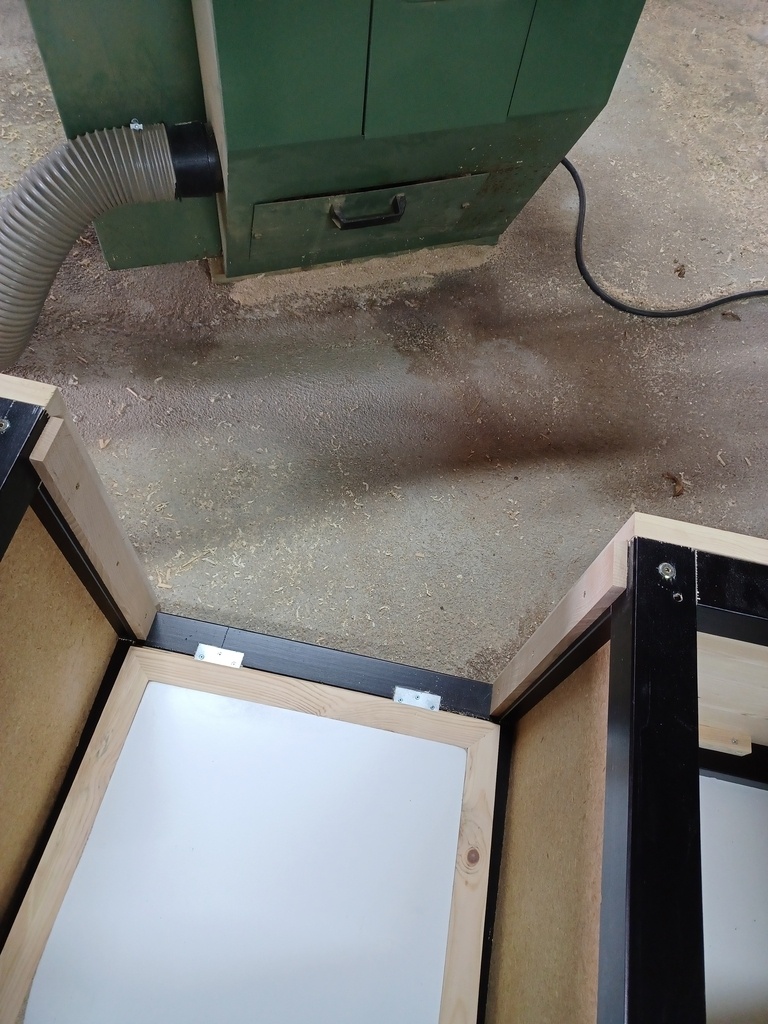

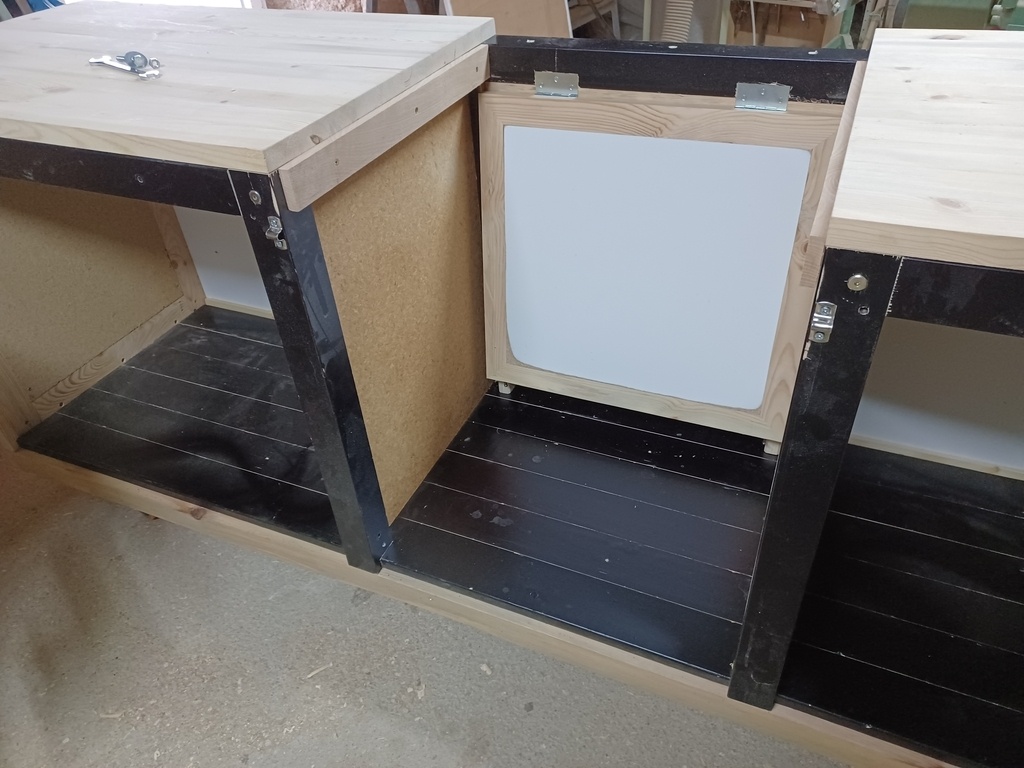

Une fois la scie escamotée une planche assure la continuité du plan de travail.
Elle est renforcée par des tasseaux en hêtre pour ne pas vriller.
Une planche en face avant est ajouté. Sa largeur est ajustée pour qu'elle coïncide avec la base du support de scie. Ainsi l'ouverture est de dimension équivalente lorsque le plan de travail est complet ou lorsque la scie est relevée. Cette espace sera fermé par une porte.

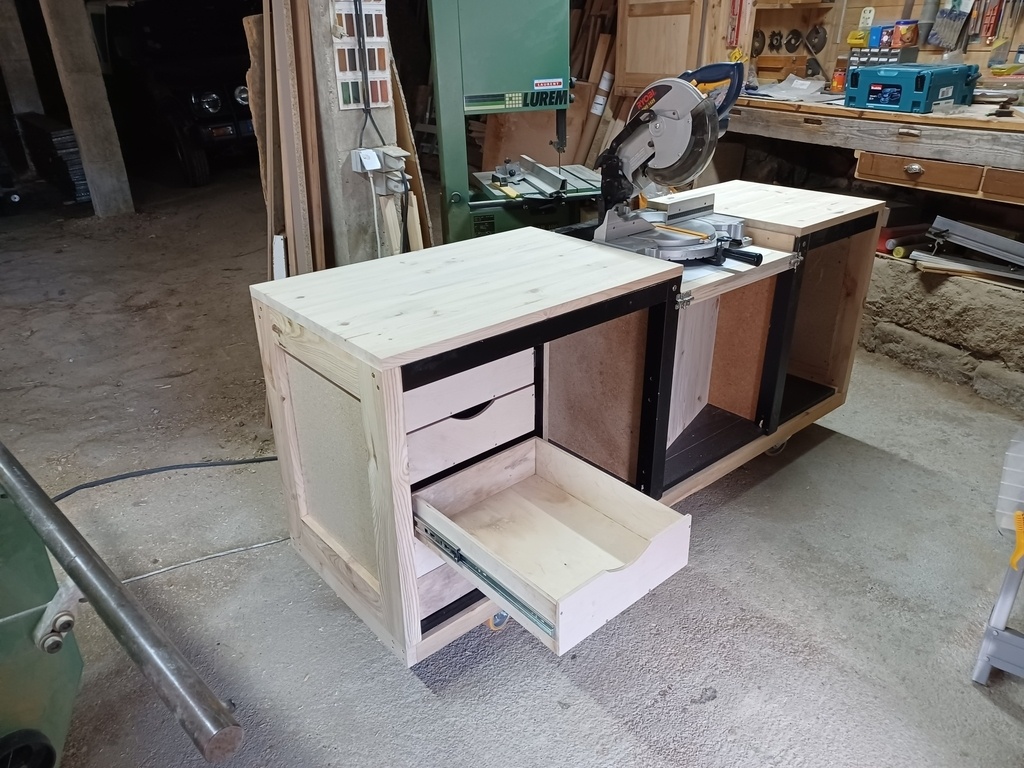

Les tiroirs

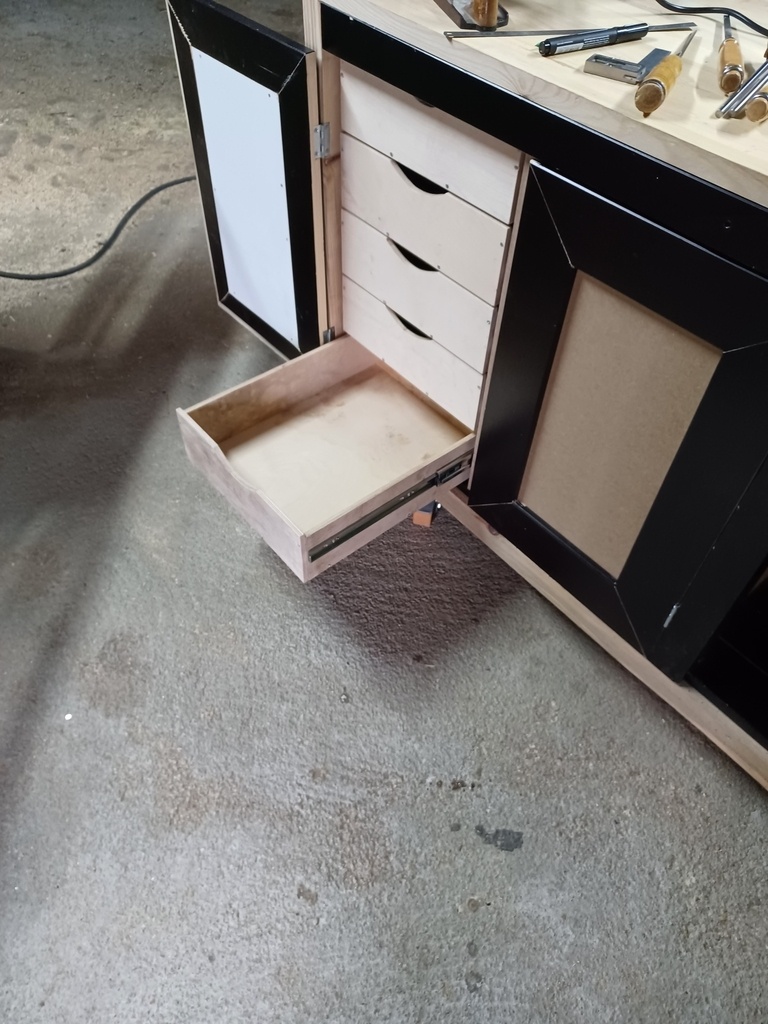

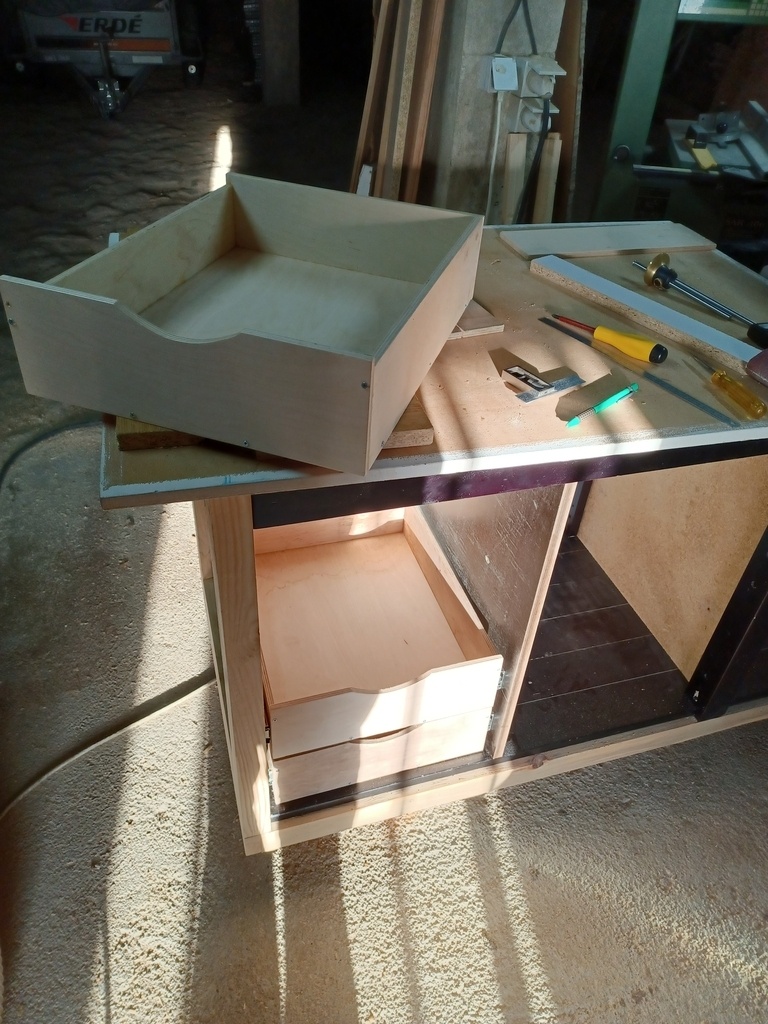

Réalisation des tiroirs avec du contre plaquer de 10mm.
Les coulisses pour une sortie complète des tiroirs sont achetées sur internet.
Un lot de 5 est disponible sur ManoMano :
manomano.fr/p/...?from=my_orders

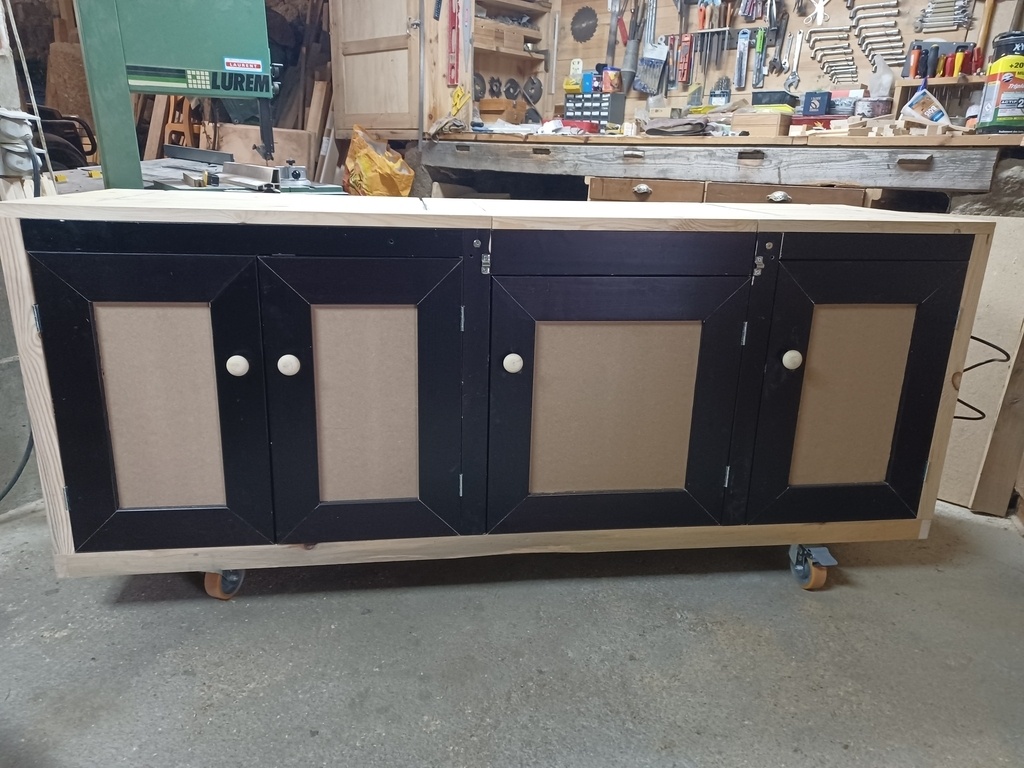

Les portes

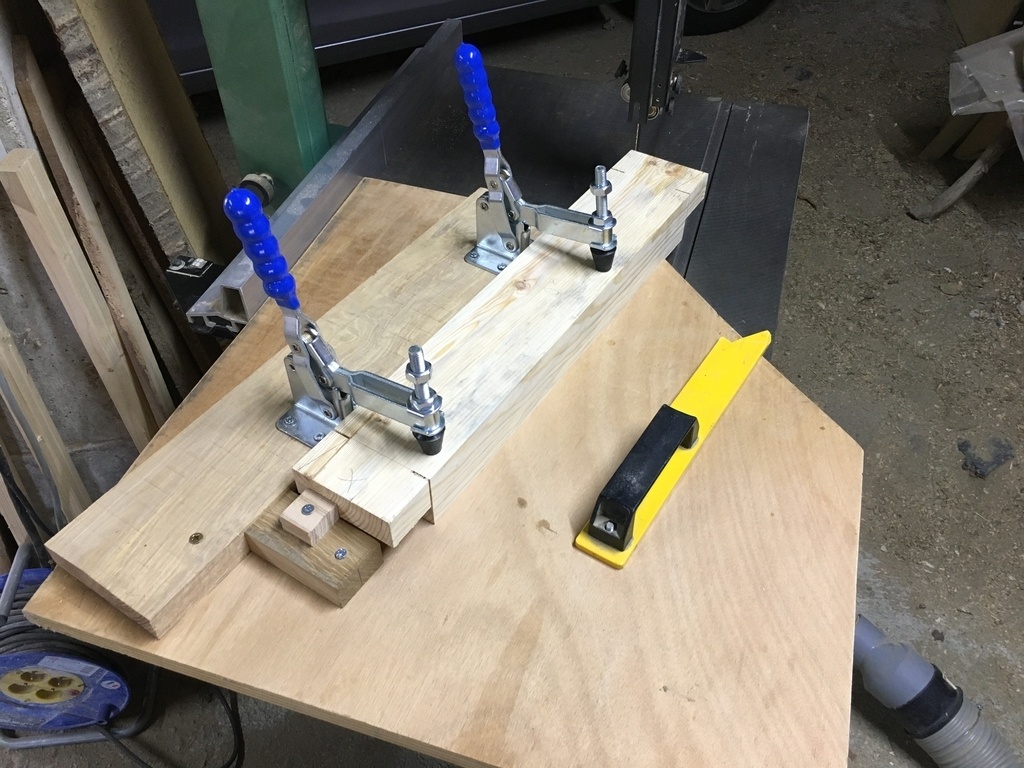

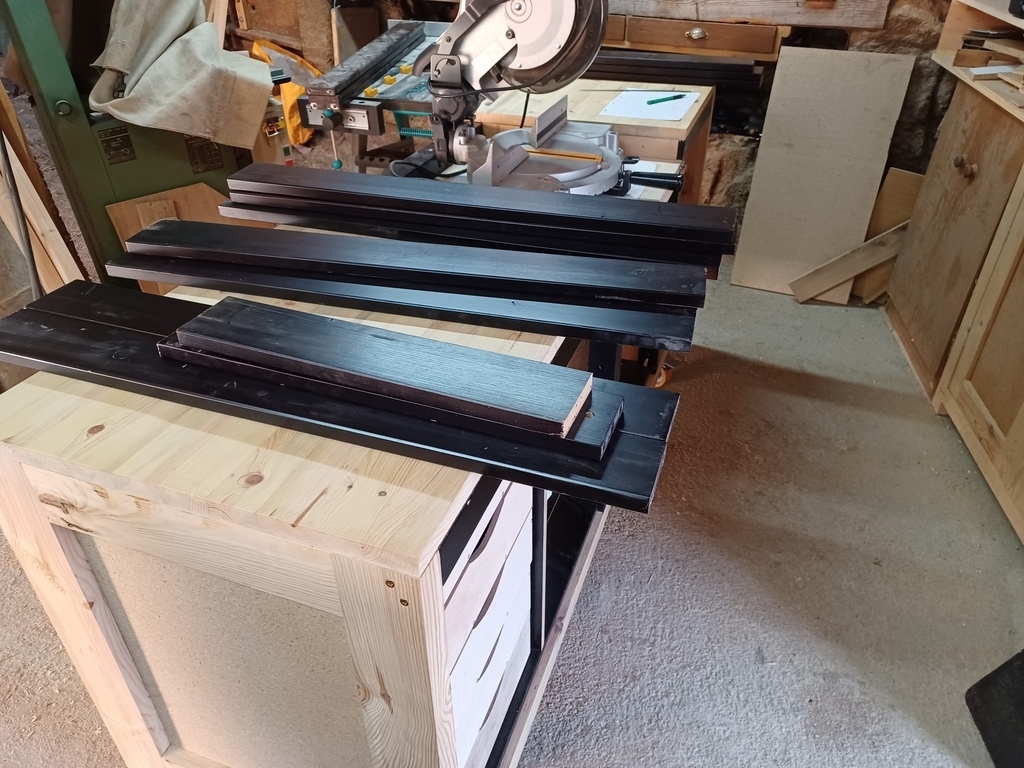

Pour réaliser les portes j'utilise les traverses du lit. L'occasion d'essayer ce nouveau banc de sciage.

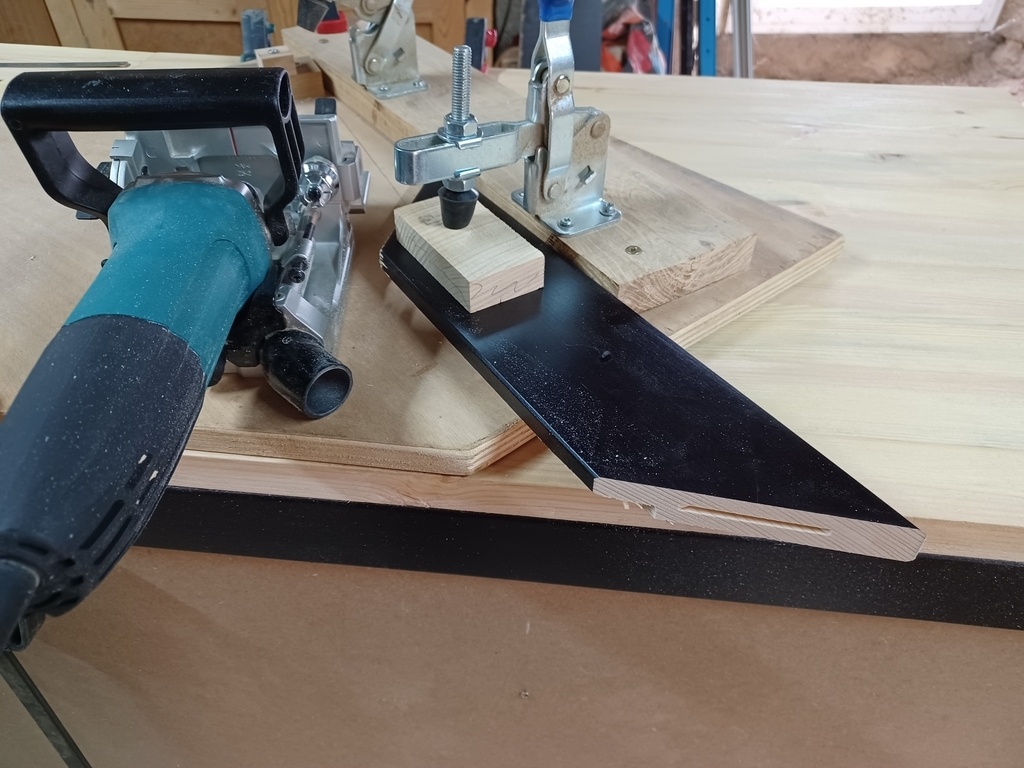

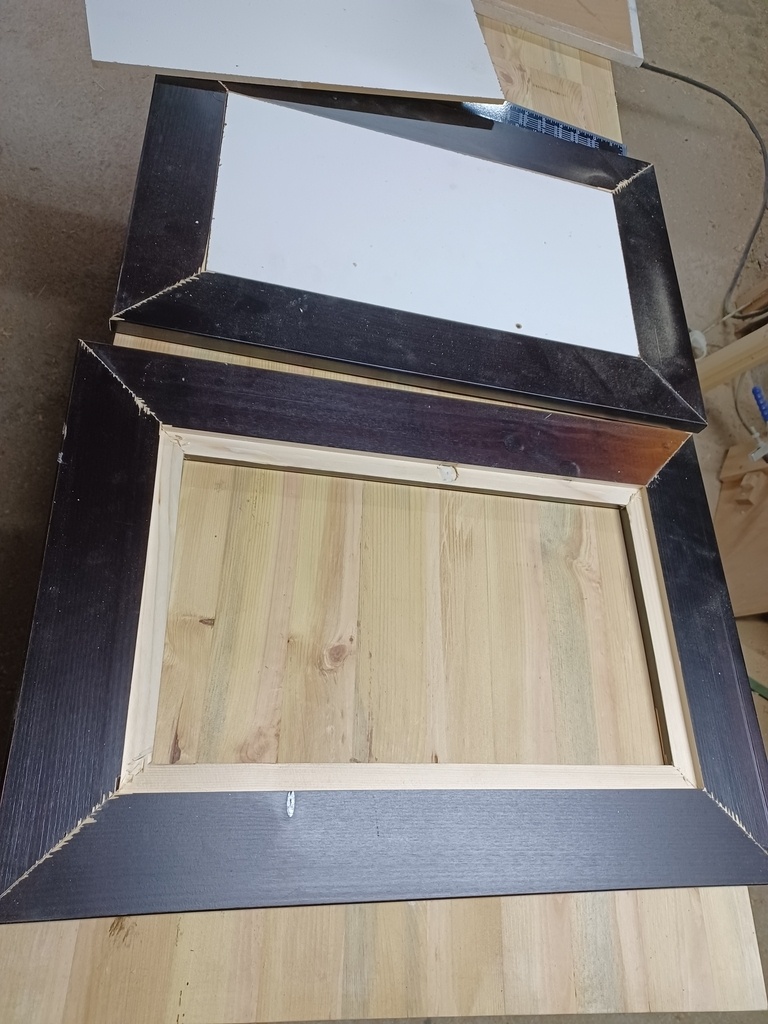

Les panneaux de MDF sont collées et vissés dans la feuillure du cadre.

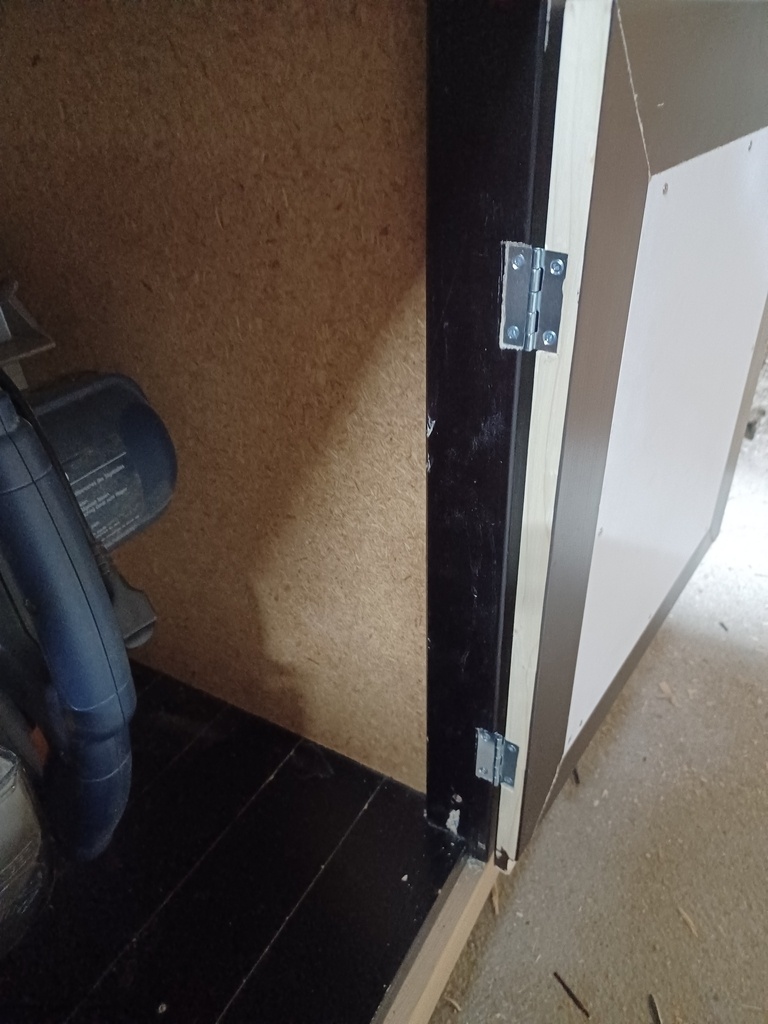

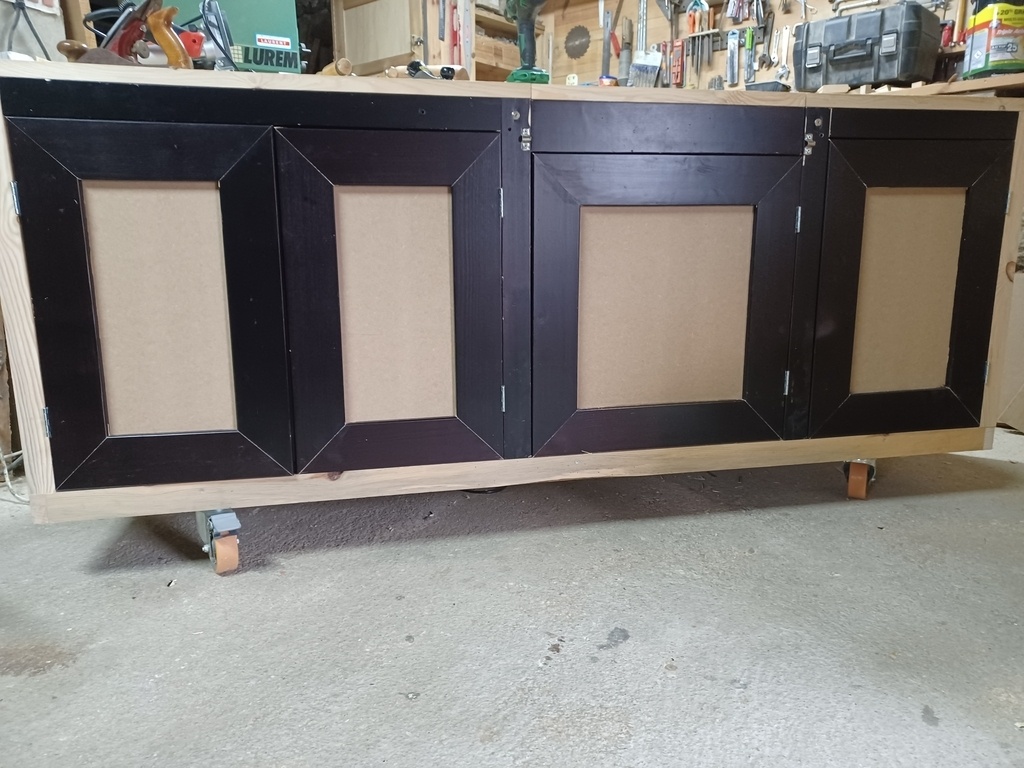

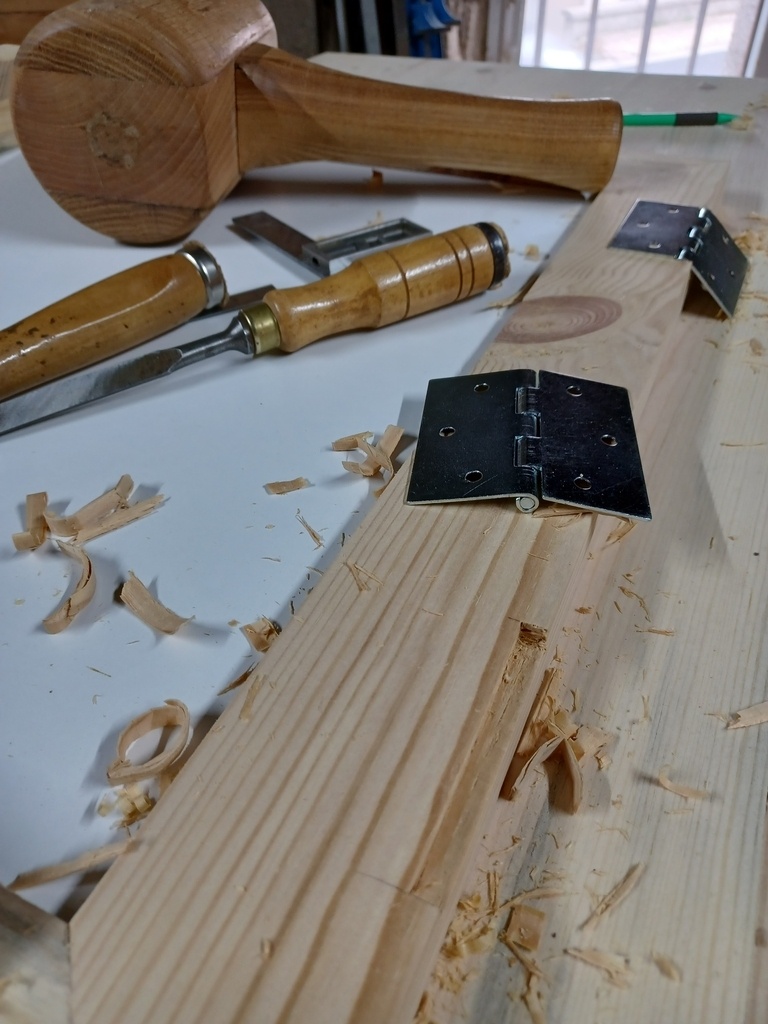

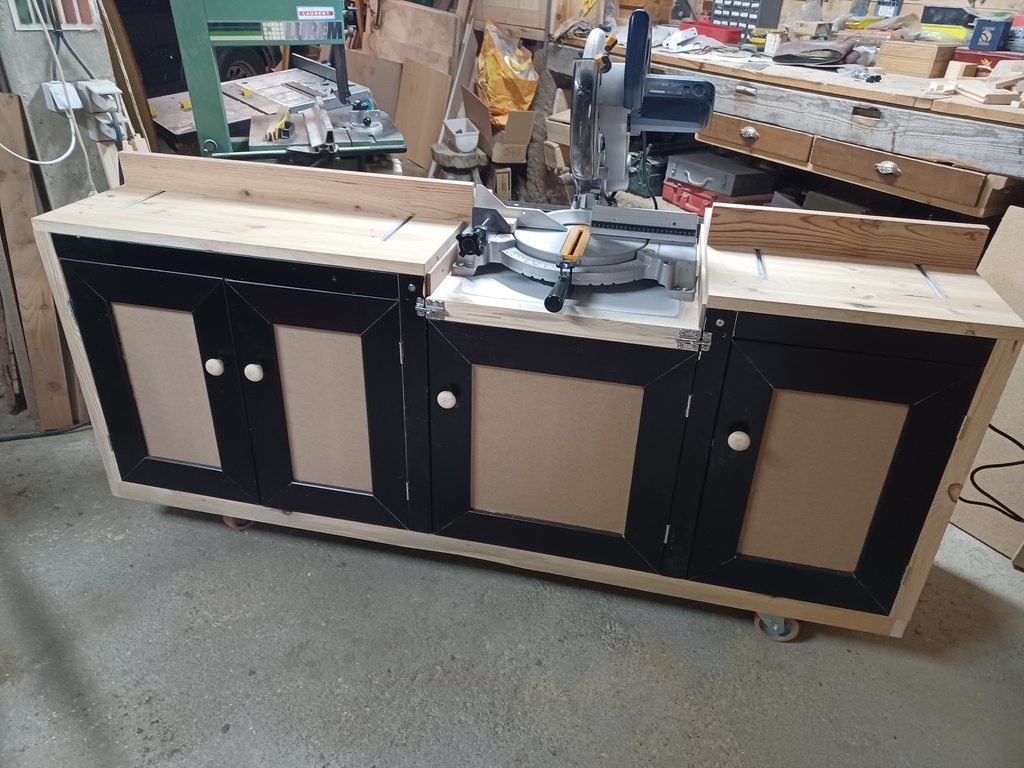

Les portes sont fixées sur le bâti. Les charnières choisies permettent une ouverture à 180°.
Le maintien de la fermeture des portes est assuré par des aimants qui trainaient dans un tiroir depuis une vingtaine d'années.

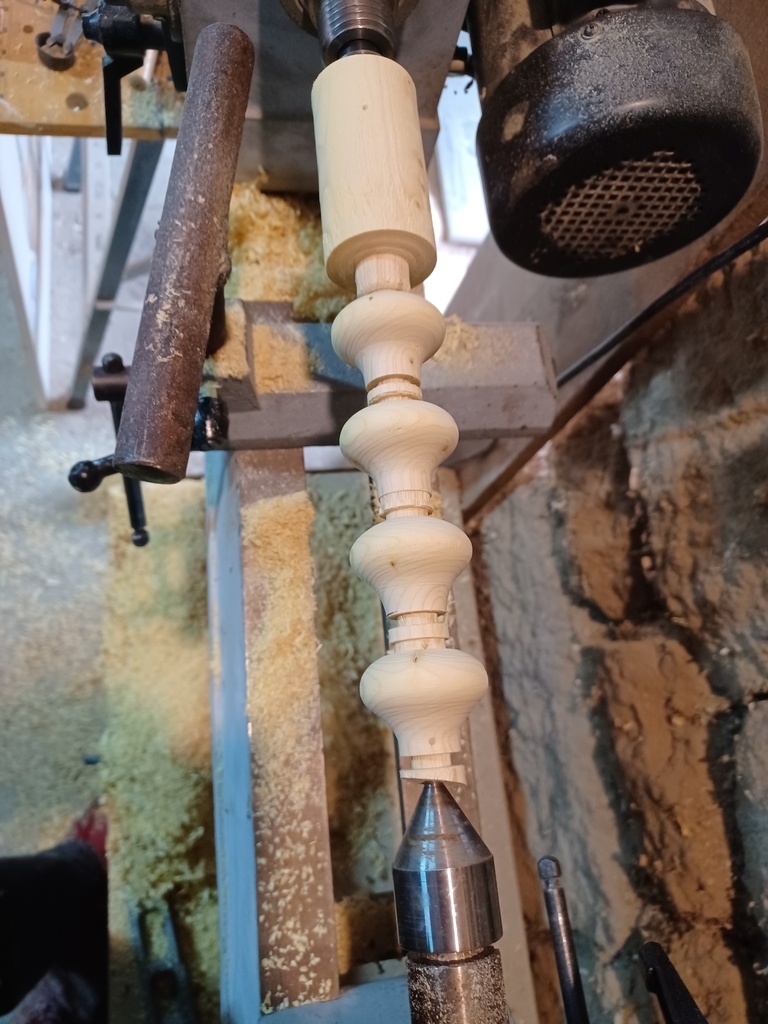

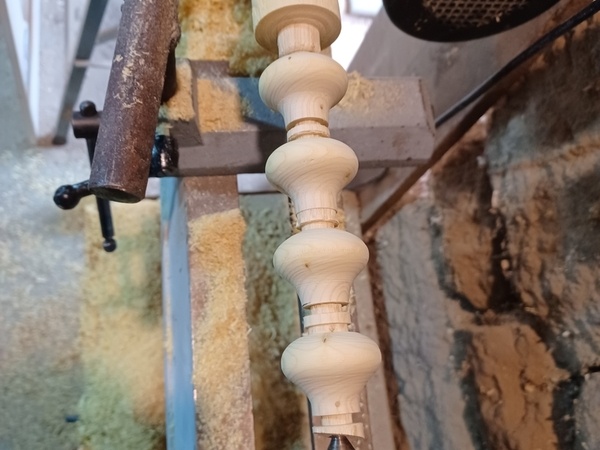

Il restait à tourner des boutons dans une buche de cyprée.
Les accessoires

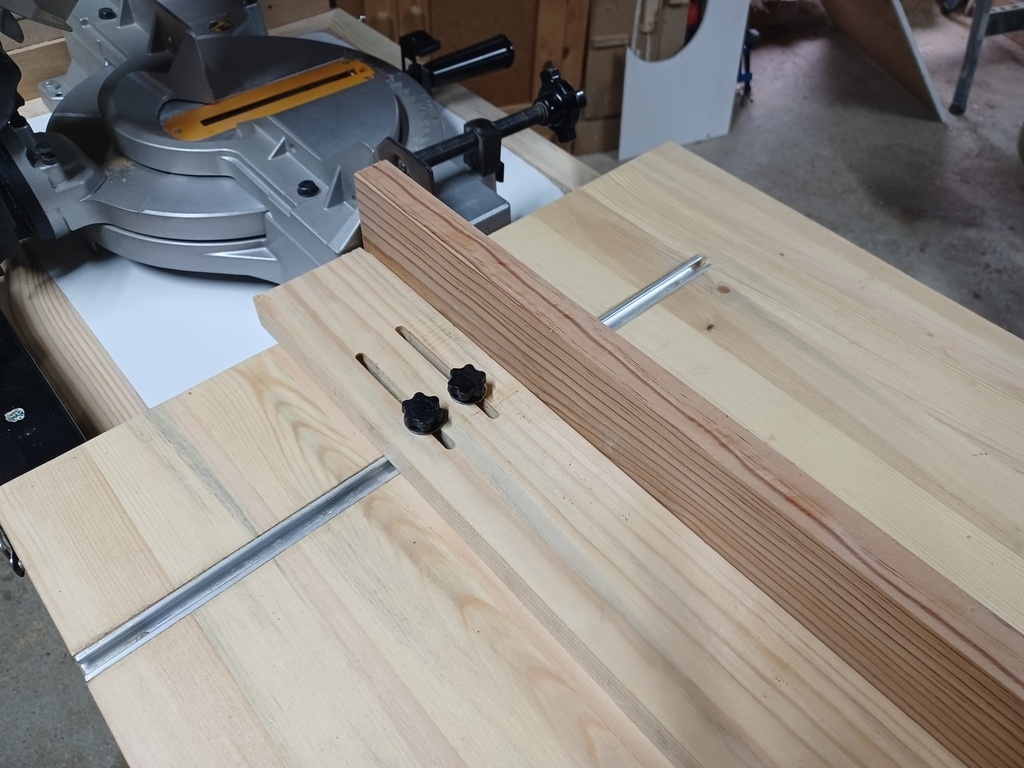

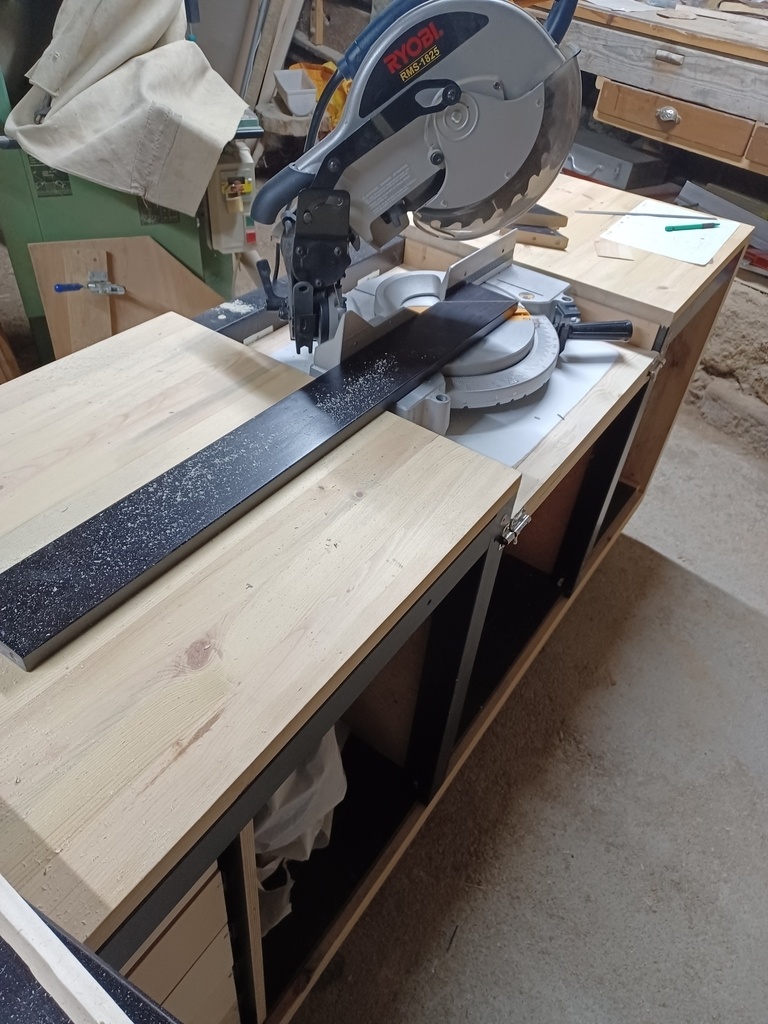

Il me reste à ajouter 2 guides pour la scie à onglet. Deux planches de sapin, assemblées à l'équerre sont utilisées.
Ils sont fixés sur des rails en T. La fixation aurait pu être fixe, mais les rails sont utiles pour fixer des pièces de bois.
Des trous, type MTF, offrent plus de souplesse, mais ne sont pas compatibles avec un meuble de rangement. Il aurait fallu ajouter un compartiment pour récupérer la poussière.
J'ai choisi des rails économiques : 1,9m pour moins de 13 euros.
Rail Slid'up
J'ai acheté 2 serre-joints Makita, pensant qu'ils seraient compatibles avec le rail. Loupé ! Mais après quelques coups de lime, les serre-joints coulissent dans le rail
.
La fixation des guides sur la table est assuré par des vis, et par des écrous EU20. En ajoutant les liens je constate que le prix des vis à explosé
.
Je regrette l'économie faite sur les rails. Ils sont étroits, ce qui m'a obligé à modifier les serre-joints et à prendre des vis M5. J'ai doublé leur nombre pour immobiliser les guides.
Derniers petits détails :

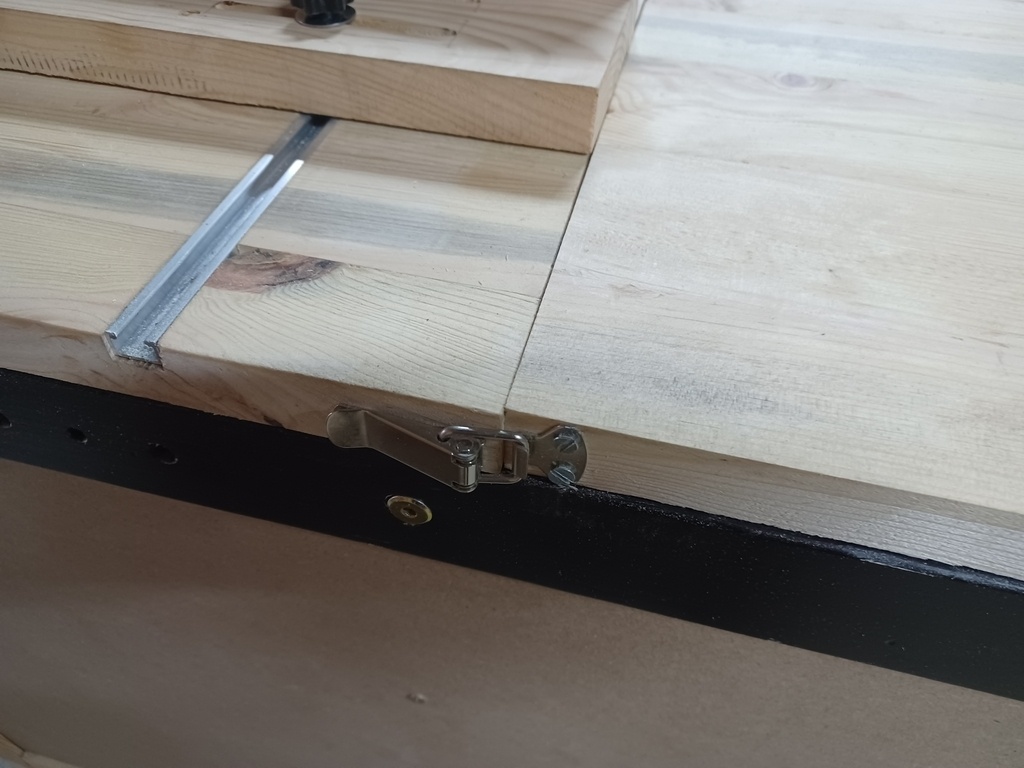

- Des brides pour bloquer le plan de travail, au centre.

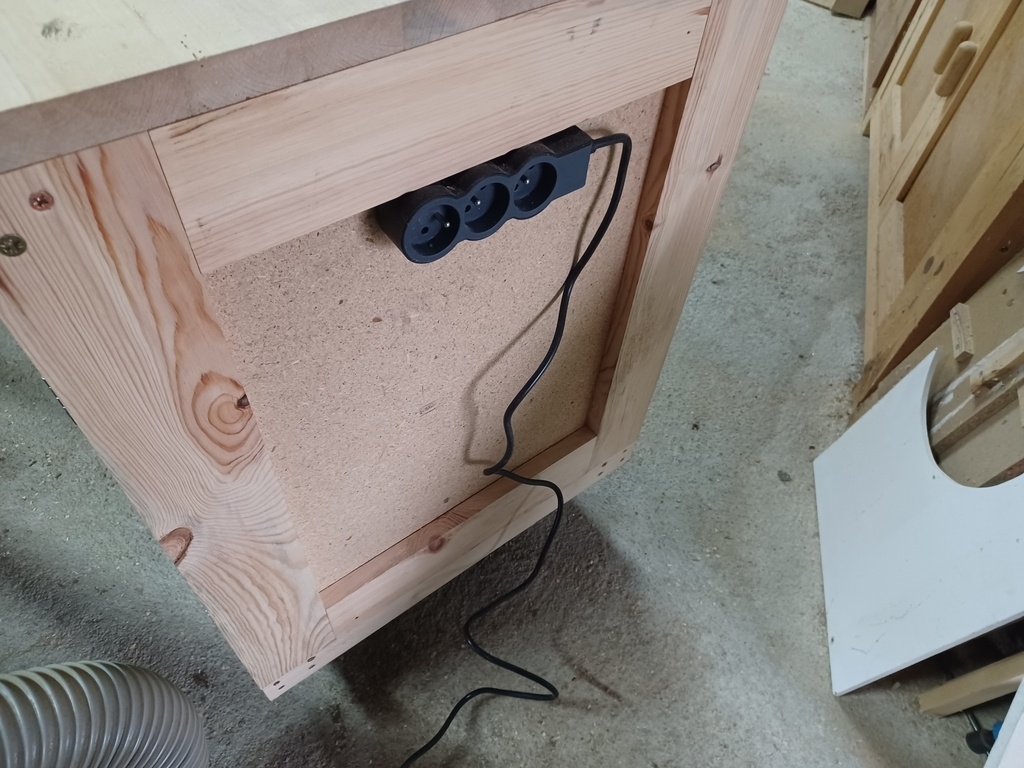

- Un bloc de prise est fixé sur le coté, pour un branchement plus facile des outils.
J'ai choisi une multiprise Legrand présentant l'avantage d'être démontable, ce qui permet de l'attacher sans ajout de brides.
Bilan
Cette réalisation m'a occupé tout l'automne.
Je suis assez content des fonctionnalités de ce meuble, mais il ne remplace pas un vrai établi. J'ai toujours ce projet dans un coin de ma tête , mais j'ai d'autres projets, plus prioritaires.
Je suis satisfait d'avoir pu le réaliser avec des matériaux de récupération.
Je regrette les petites économies faites sur les rails. Je verrai à l'usage et il sera toujours possible de les remplacer.
