Bonjour,
J'avais à faire un plan de travail pour un ilot avec une inclusion de chêne au milieu d'érable. J'ai du coup opté pour le fraisage complémentaire et je n’avais pas trop envie d'acheter tout un kit de fraise de chez Bordet (le même que celui de feu HMD) ni d'avoir à jongler entre les fraises et les bagues de copiage pour éviter les erreurs et les achats. Un peu de réflexion c'est donc imposée!
Liste des articles
Explication du fraisage complémentaire
La technique du fraisage complémentaire permet de réalisé deux formes, des courbes dans l'exemple qui va suivre, qui s'assemblent avec un joint parfait.
Il faut tout d’abord comprendre que si on utilisait un seul gabarit pour usiner la partie gauche et droite, les rayons de courbures seraient différents de l'épaisseur du diamètre de la fraise utiliser pour copier le gabarit et l'assemblage ne jointerais pas.
Je caricature la situation en prenant la réalisation de deux cercles complémentaire qui serait réalisé avec ce principe, je ne ferais pas comme ça en réalité, mais avec cette visualisation, le problème devient limpide avec

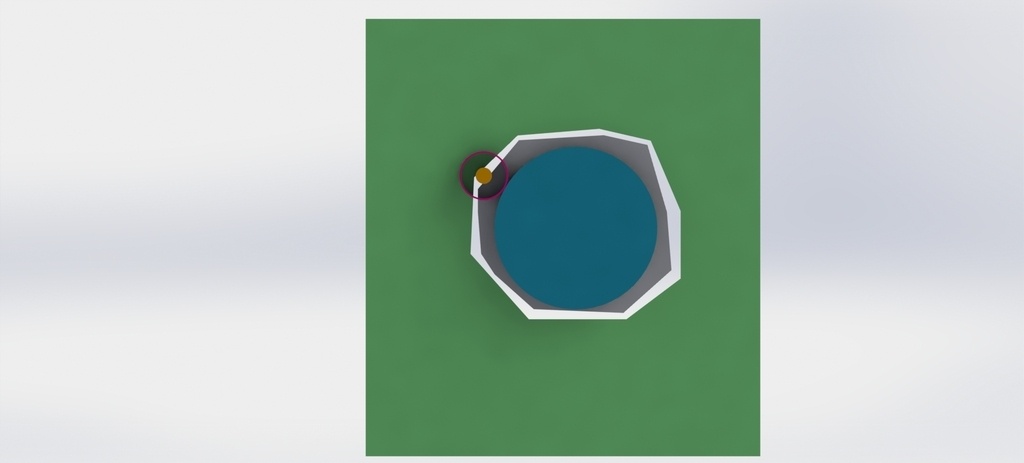

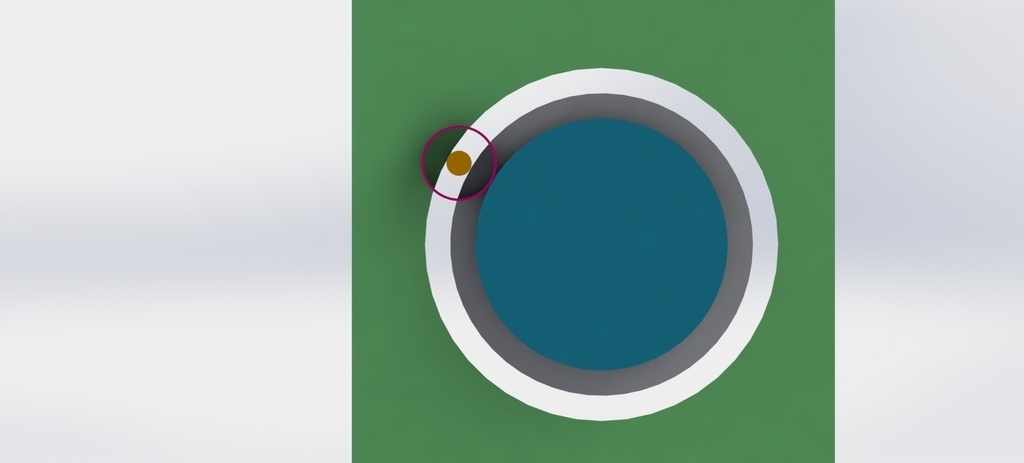

Sur la première photo:
En bleu, le gabarit, en rouge, une bague de copiage, en orange la fraise de la défonceuse et en vert et gris, les deux pièces de bois à faire jointé.
deuxième photo:
Les pièces découpées avec la défonceuse et 1 seul gabarit.

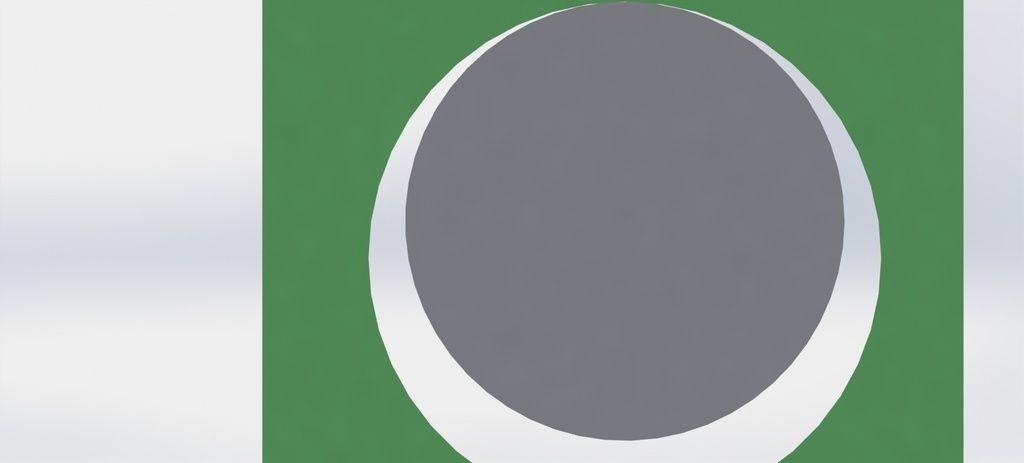

troisième photo: Les pièces assemblées.
Comme dit plus haut,c'est caricatural, mais ça permet de comprendre que même avec des courbes moins prononcées, il est impossible de faire jointé les pièces de la sorte.
Il existe donc plusieurs solutions pour régler ce problème et réalisé un fraisage complémentaire.
L'une d'entre elle est d'utiliser une des pièces de bois comme gabarit pour créer un gabarit complémentaire qui permettra l'usinage de la deuxième pièce comme l'explique Toutenbois ici.
Cette technique fonctionne très bien mais pour le coup, la courbe de base n'étant pas faite chez moi,j'ai préférer la réalisé sur un cp de 10 car je maitrisais mieux la perpendicularité du chant que sur mon plan en érable de 38mm.
Ensuite, il y a la technique décrite par Cray Birkenwald ici
Encore une fois, celle ci fonctionne bien mais ma crainte était d’être embarqué par la défonceuse lors de l'usinage du contre profil et d'abimer la partie en chêne.
J'ai donc choisis d'utiliser la technique des gabarits mère/sœur/frère de hmd afin d'avoir la maitrise de l'usinage.
Elle est un peu plus longue à mettre en place mais permet d’être sûr de ne pas avoir de problème de départ de la défonceuse et une fois réalisé, les gabarits peuvent être ressortit sur d'autres projet et utiliser entièrement ou en partie.
Le principe est donc de créer le gabarit mère, avec lequel on va fabriquer les sœur et frère qui permettront de faire passer la fraise de l'autre coté du futur joint de collage.

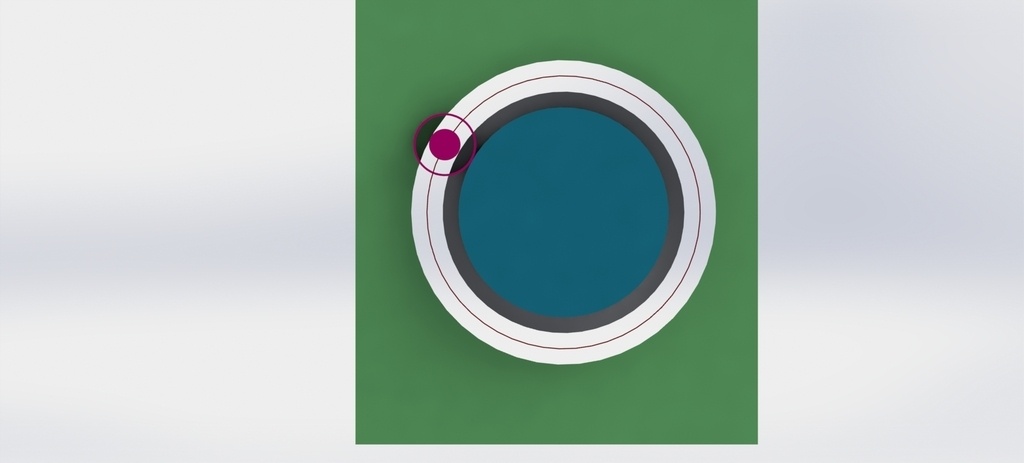

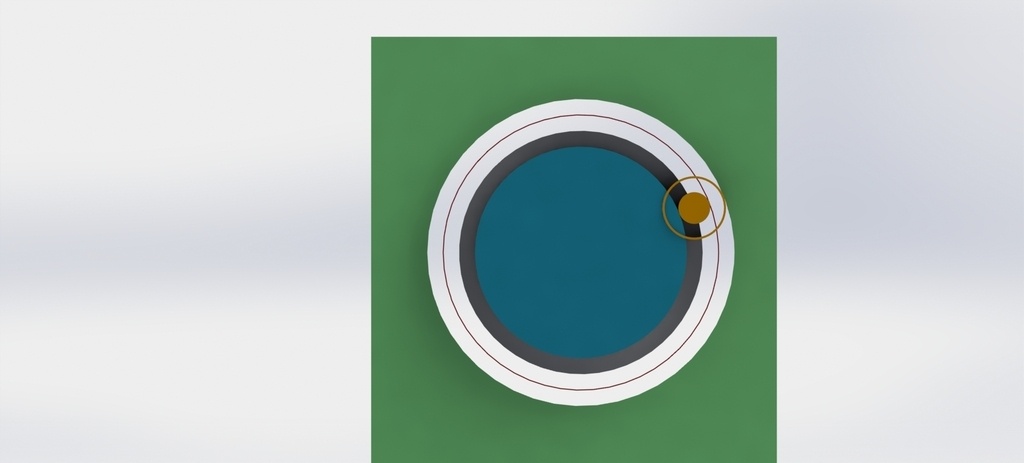

1ere photo: création des gabarit sœur (en gris) et frère (en vert) à partir du gabarit mère (en bleu) à l'aide de la bague de copiage et de la fraise rose.
Le cercle au milieu du blanc représente le joint de collage des futur pièces de bois.

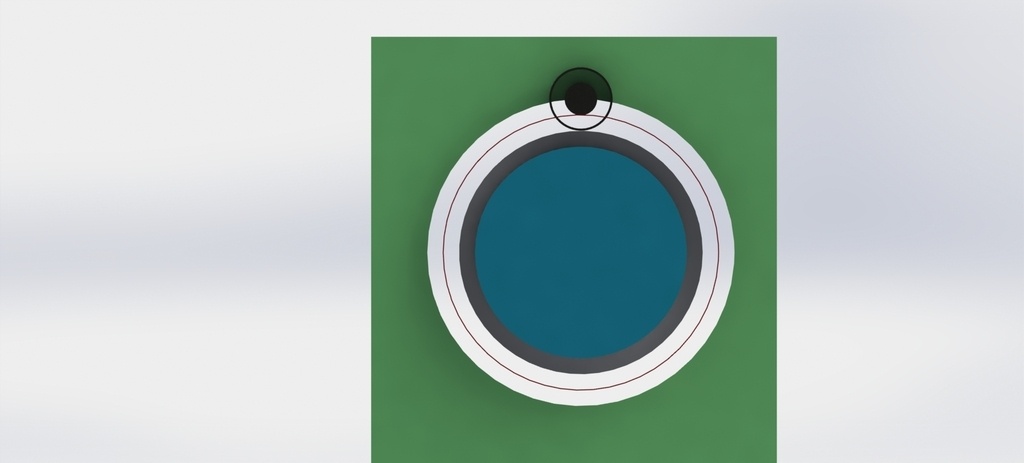

2eme photo, usinage de l’extérieur du joint de collage à partir du sœur,
3eme photo, usinage de l’intérieur du joint de collage à partir du frère.

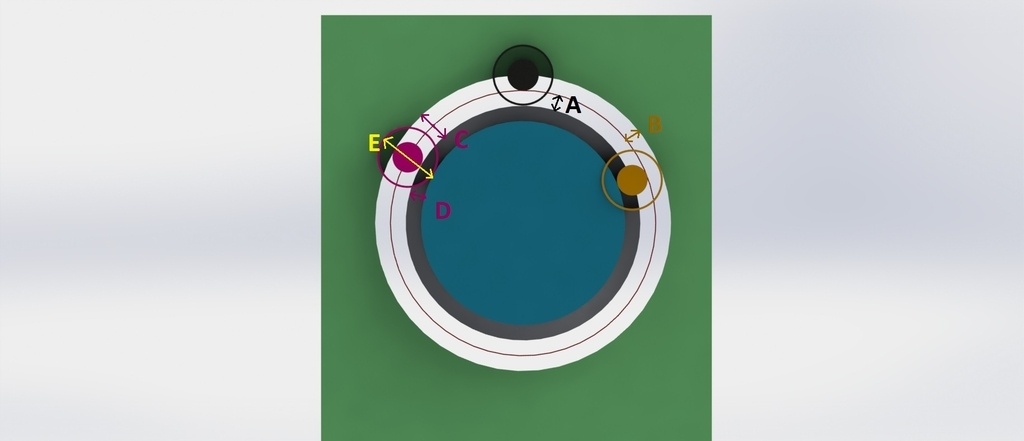

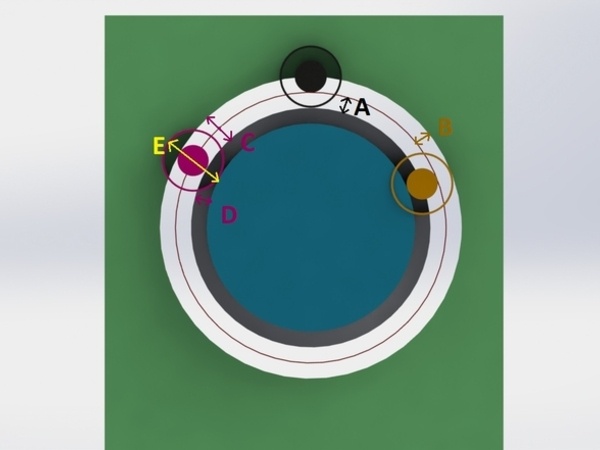

Petit dessin nommant des distances pour calculer la dimension de la fraise et de la/des bagues de copiage
Dans l'idéal, j'aimerais utiliser une seule bague de copiage et une seule fraise. Ça évitera les étourderies et le changement de matériel en cours de job.
Donc pour ce faire, il faut que:
- A=B=D
- C=A+B ==> C=2D
- E=C+2D ==> E=2C
Bon, c'est pas des grandes mathématique hein!
mais c'est pour le détail.
Il suffit donc que ma bague de copiage fasse le double du diamètre de ma fraise.
J'ai une bague de 30 et une fraise de 15...Bingo!
Mise en pratique
Réalisations du gabarit mère sur un CP de 10 et des frères et sœur sur un CP de même épaisseur. (soit dit en passant, je ne connaissais pas le CP épicéa, ce n'était pas une grosse perte!)

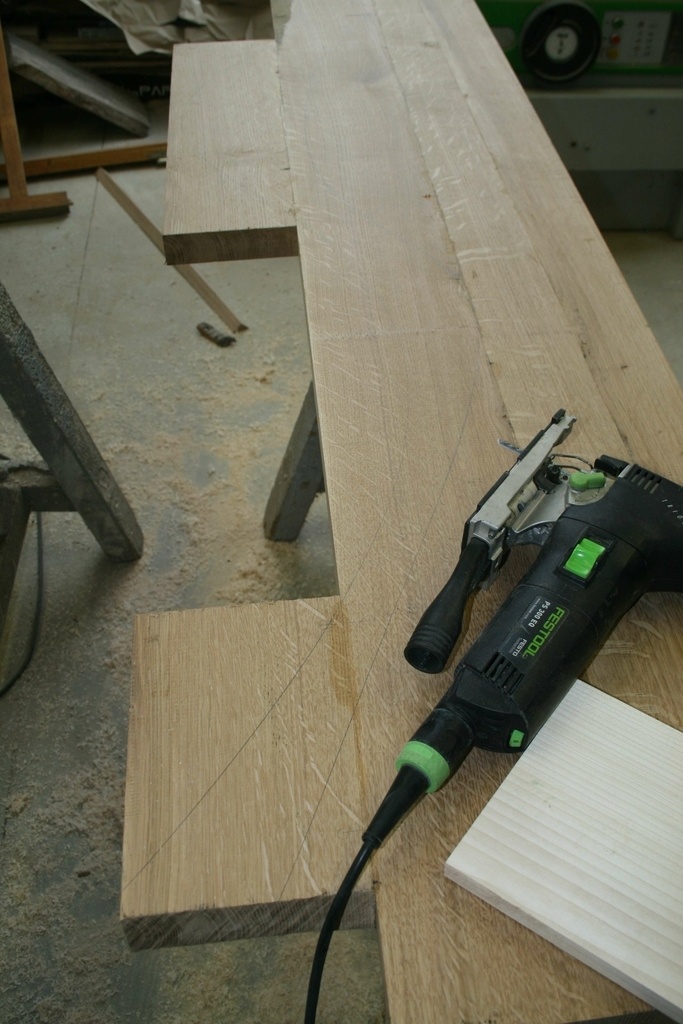

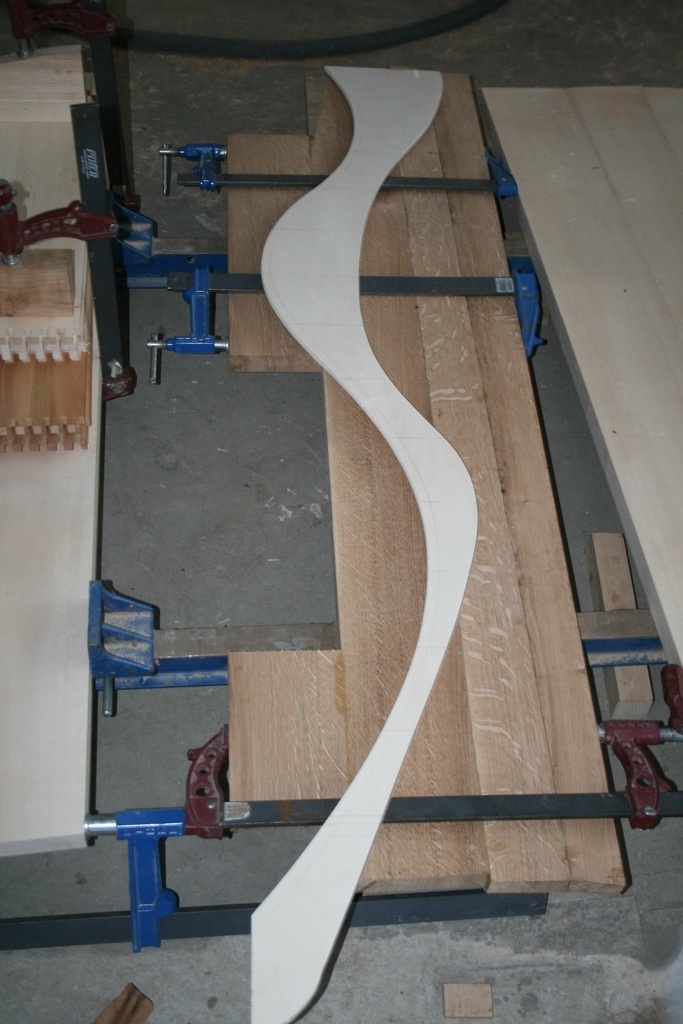

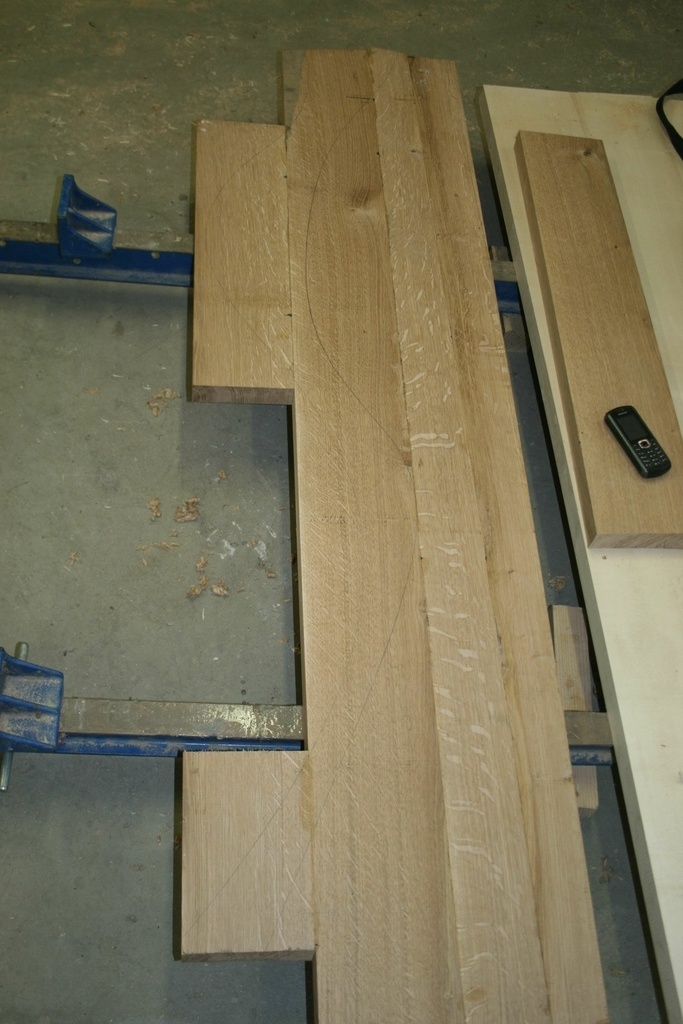

Traçage sur les bois, pré-découpe à la sauteuse

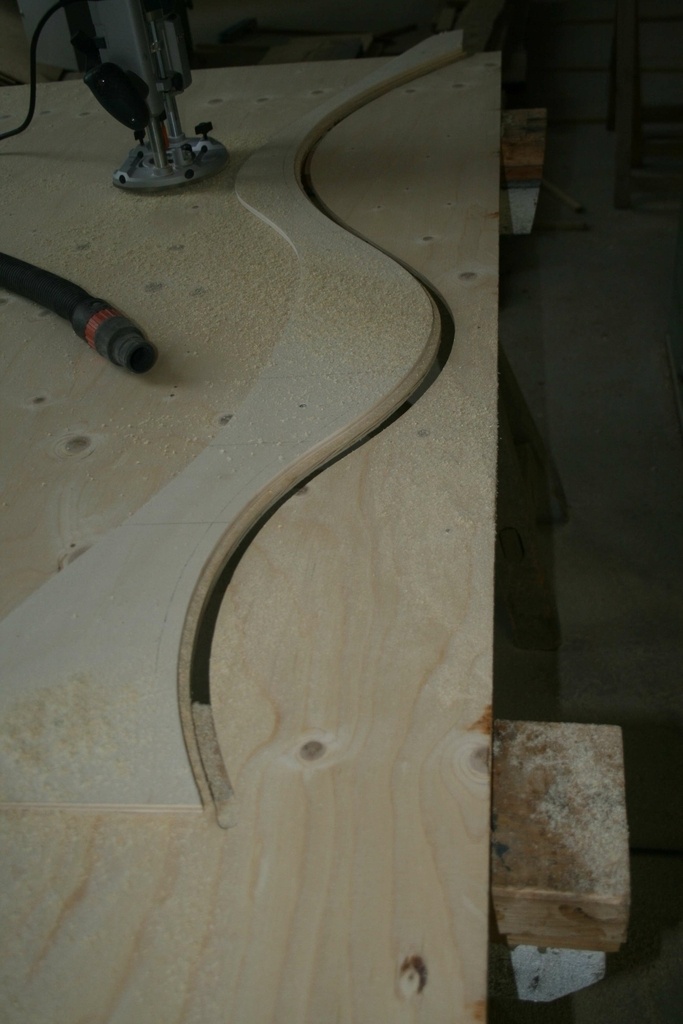

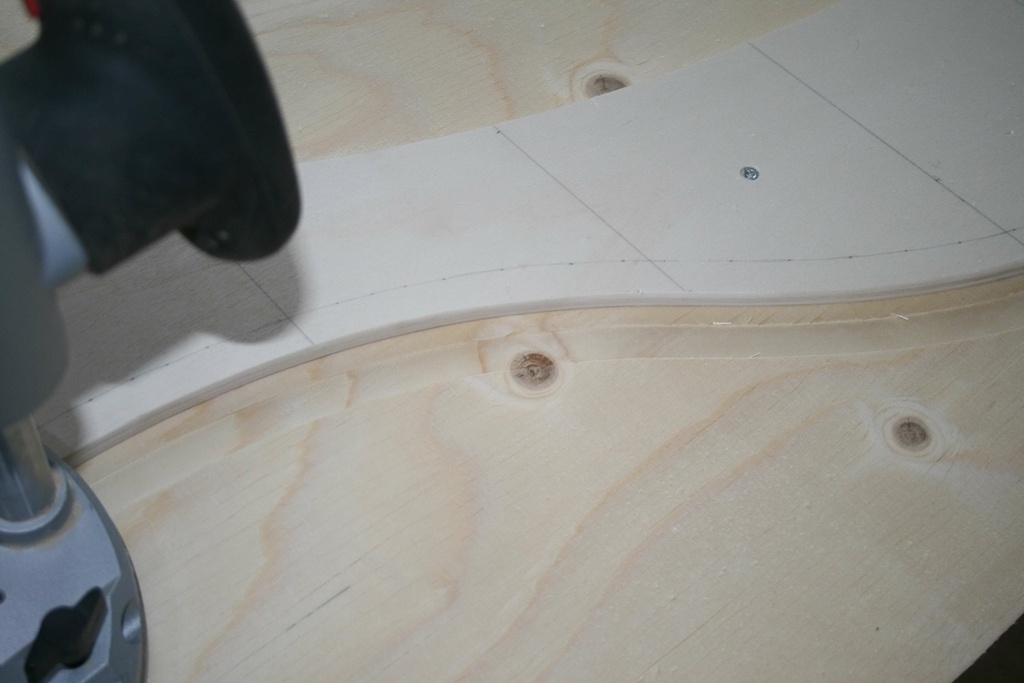

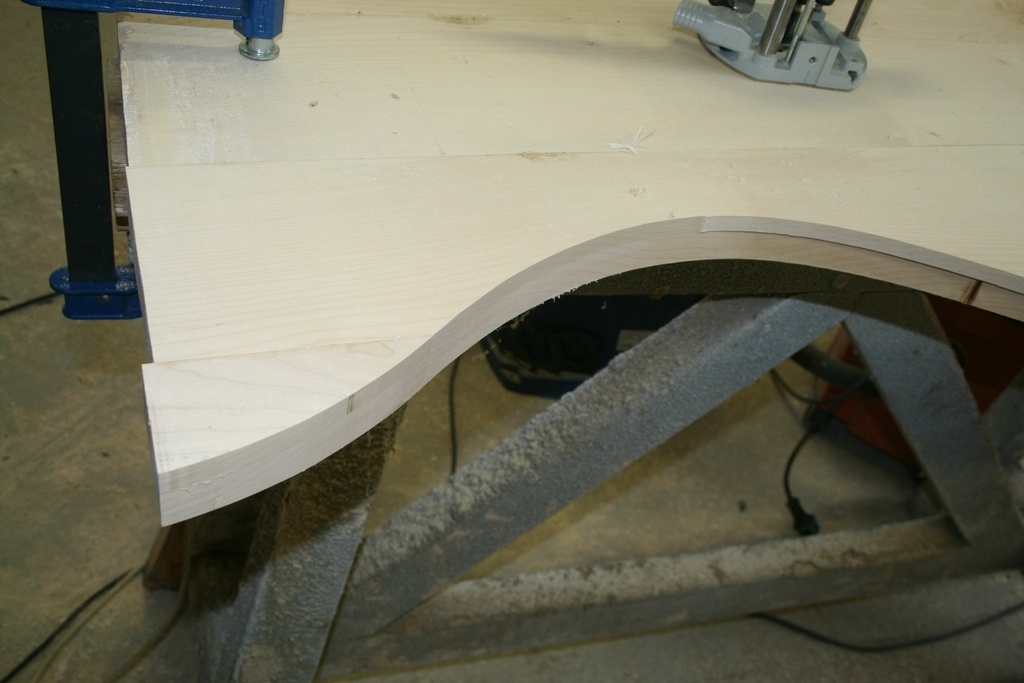

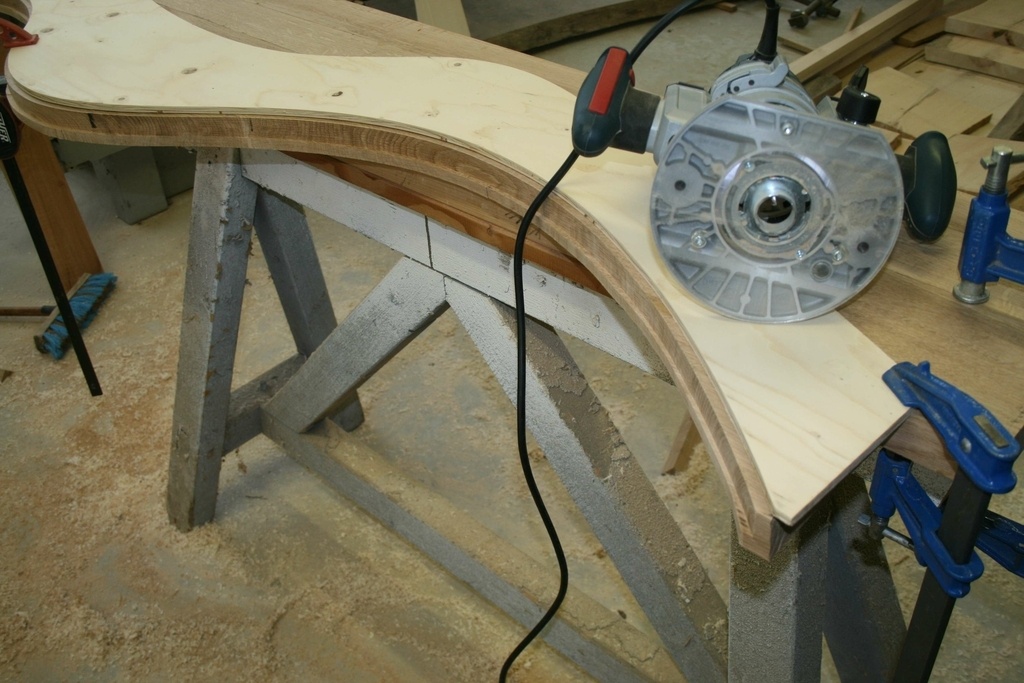

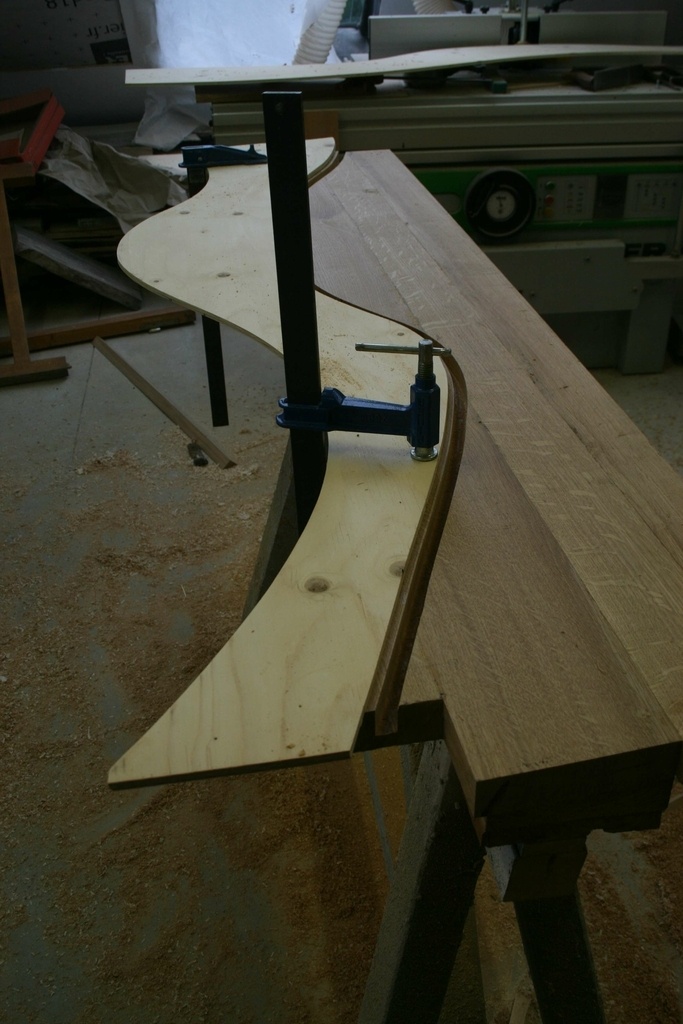

Installation des gabarits et copiage avec la défonceuse.

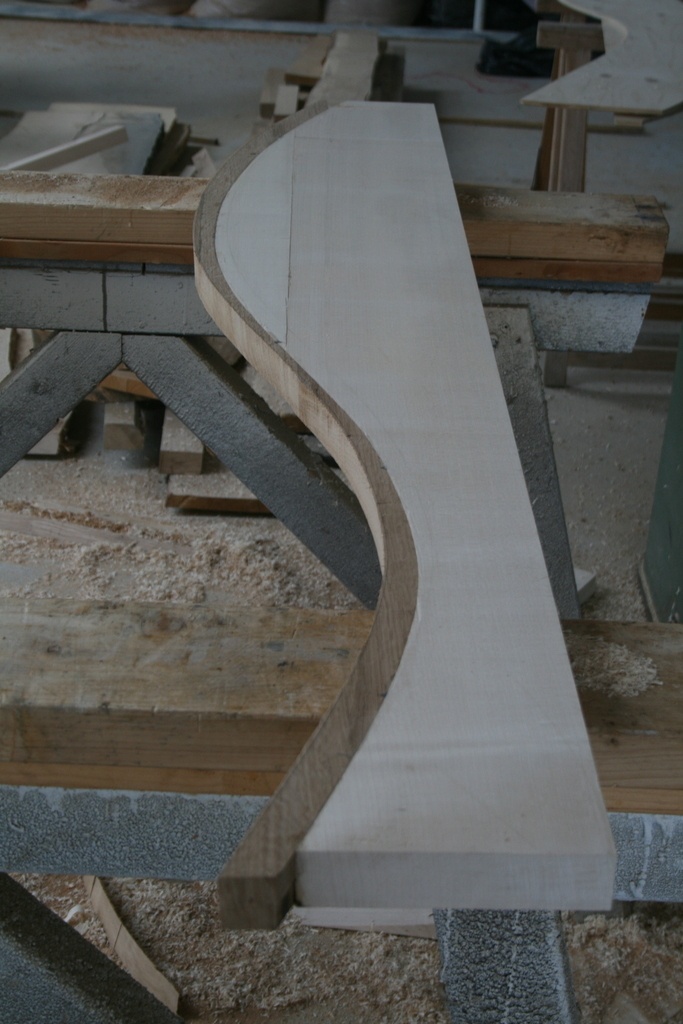

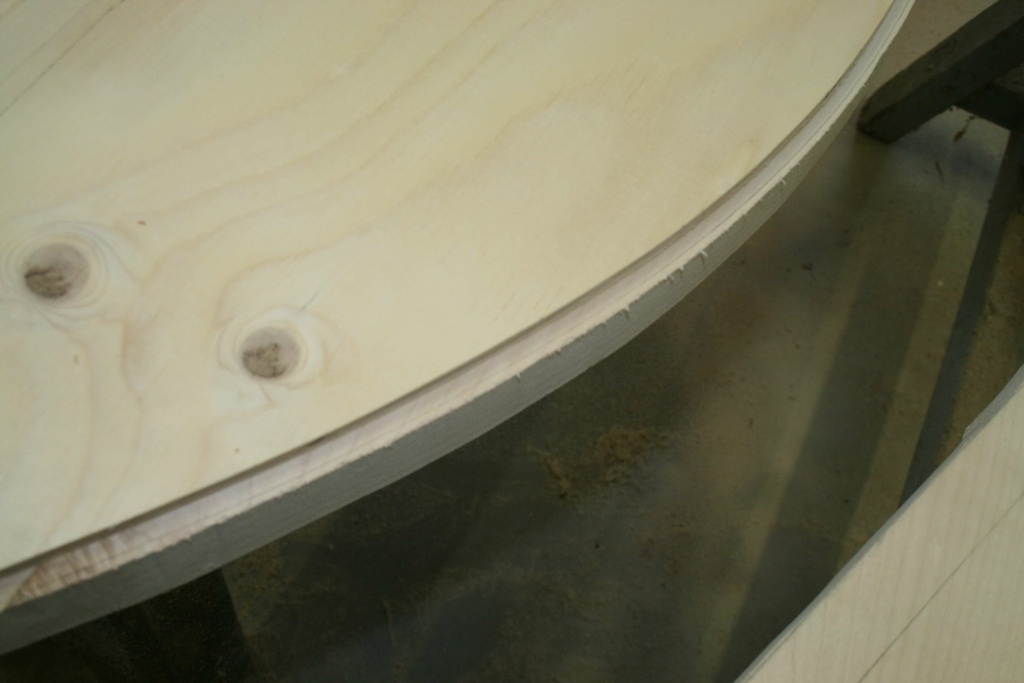

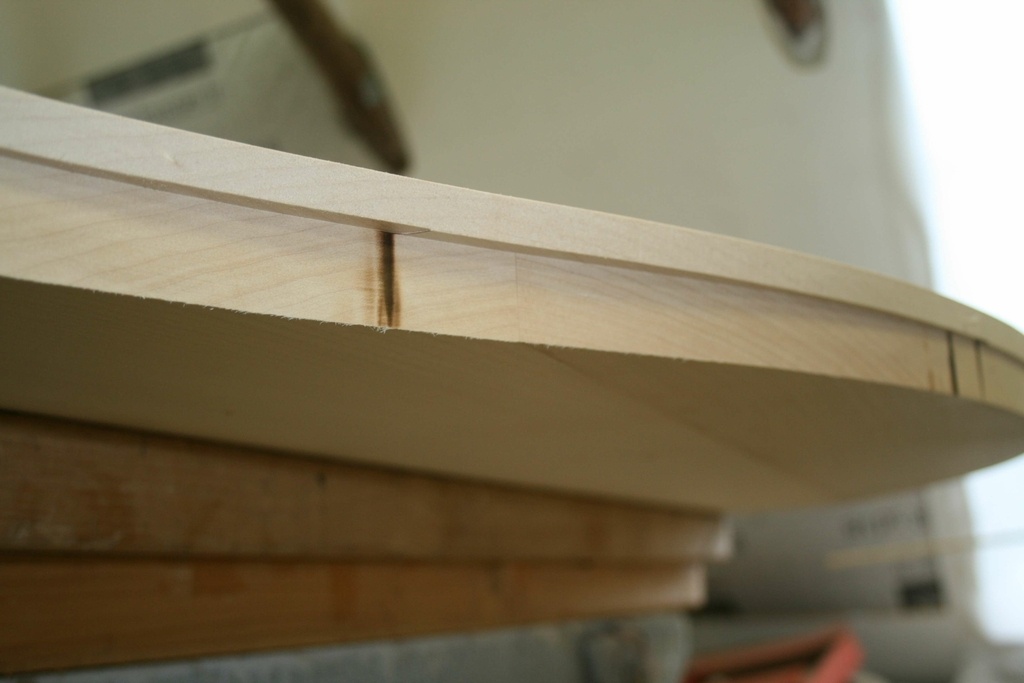

Évidement, ma fraise n'est pas assez longue donc finition des usinages avec la fraise à affleurer.

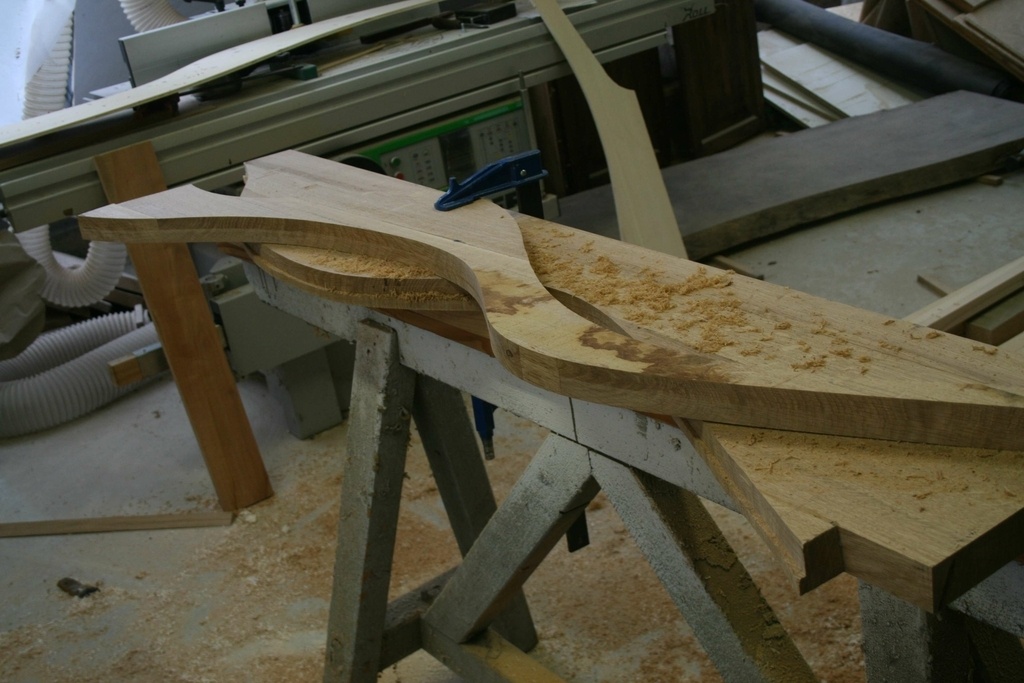

La pièce de chêne étant étroite, j'avais peur de libérer des tension en découpant à la sauteuse et que la première courbe bouge avant que je réalise la deuxième. Du coup j'ai usiné à la défonceuse directement en me disant que si la pièce se tordait lors de la découpe qui suit l'usinage, elle le ferait uniformément des deux cotés et serait contrainte au serrage (est ce vraiment bien clair?)

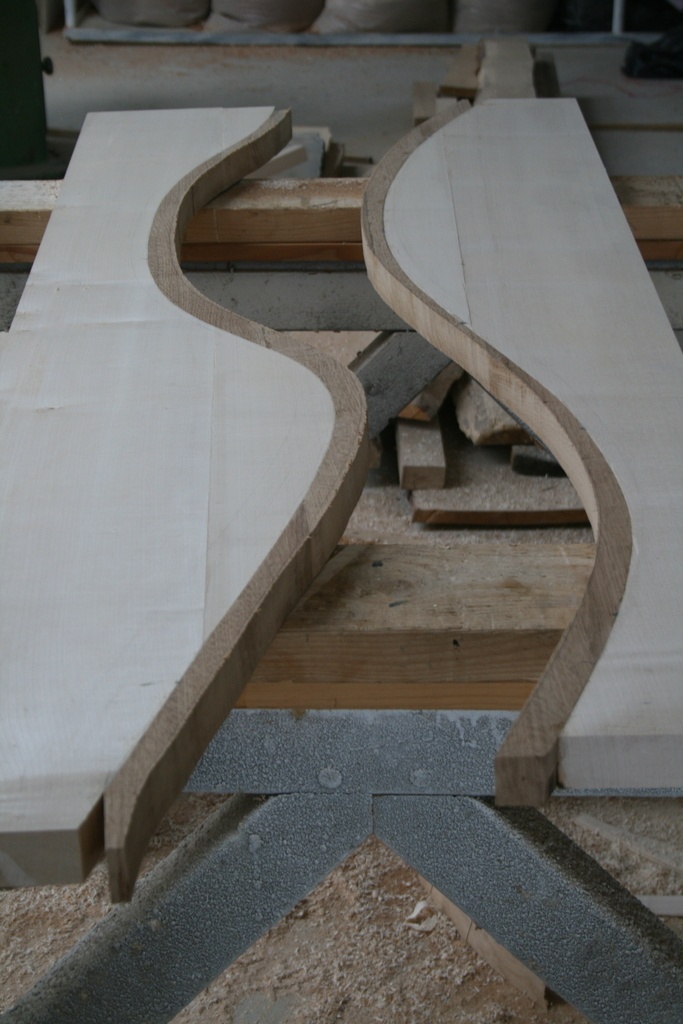

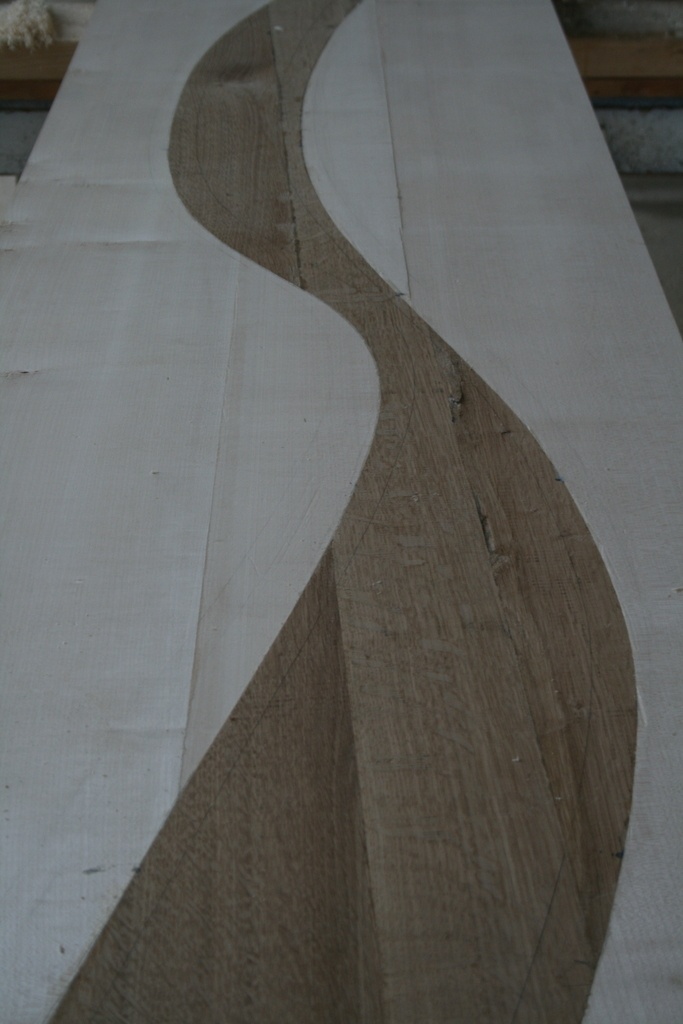

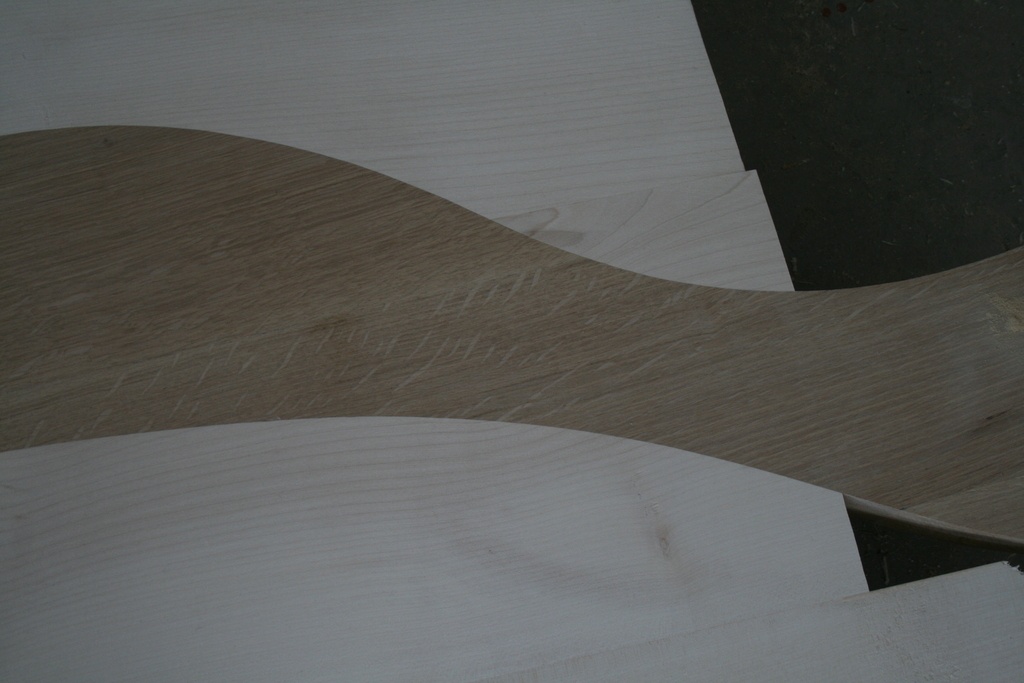

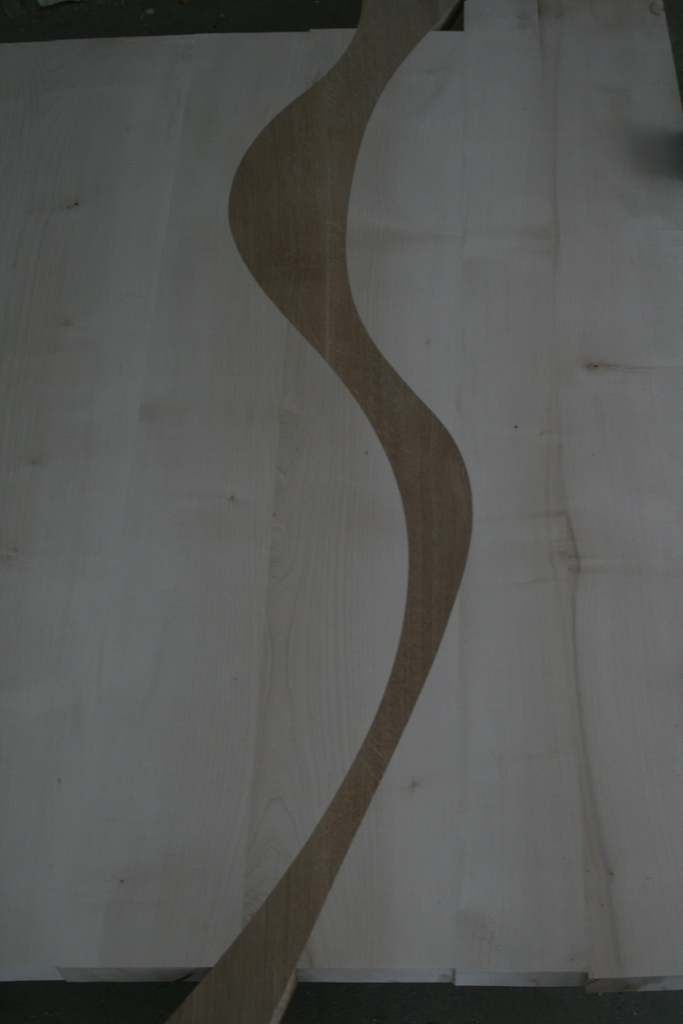

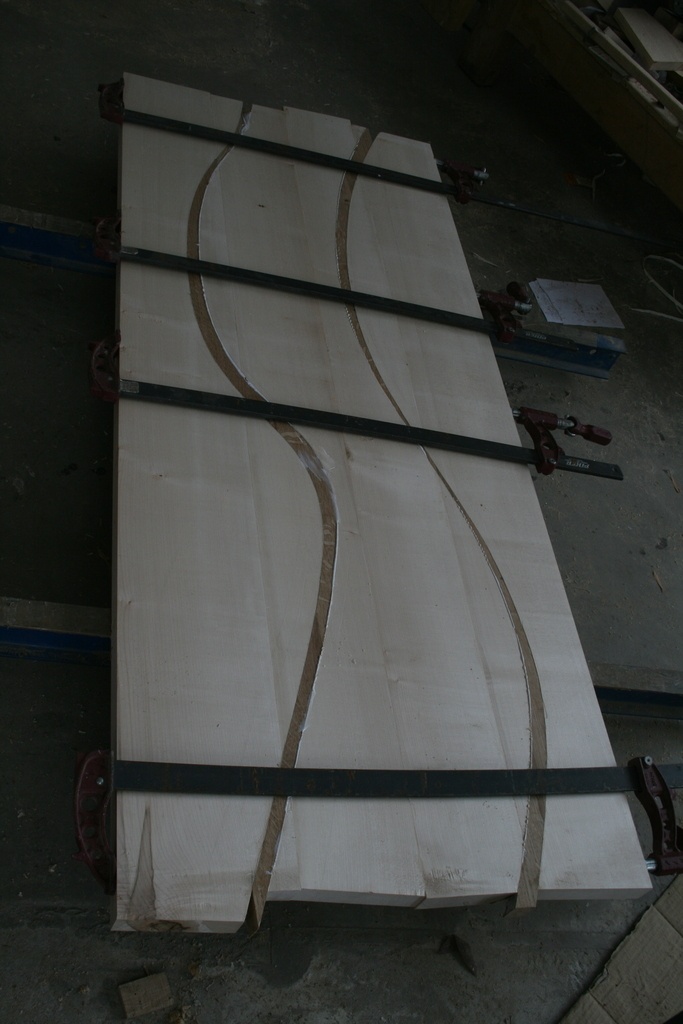

Pis voilà... Roulement de tambour.... Mise en place et collage.

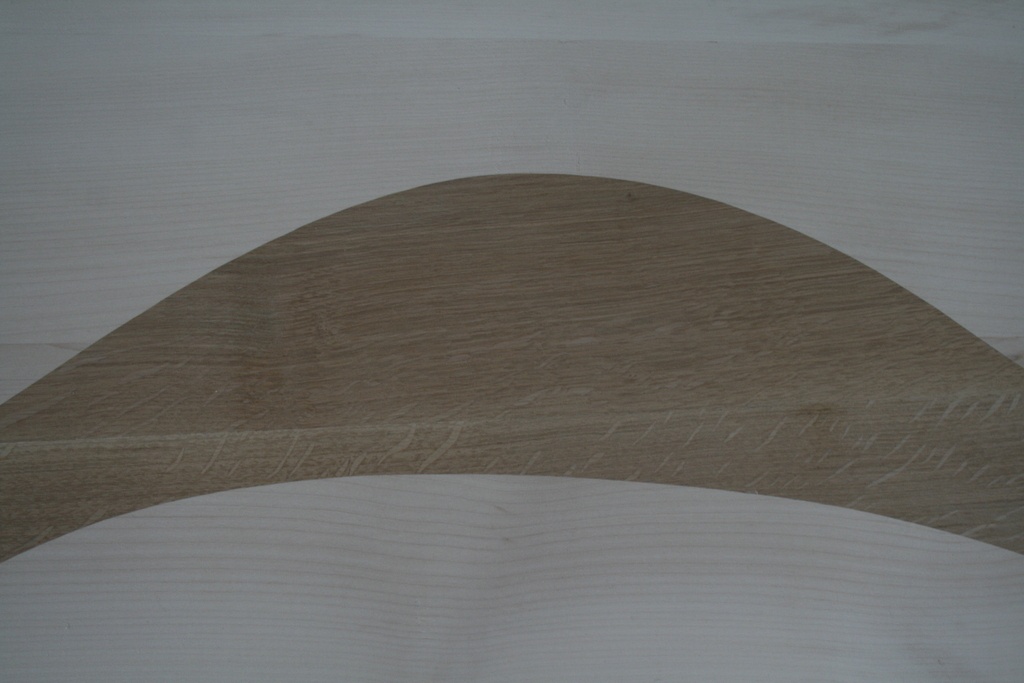

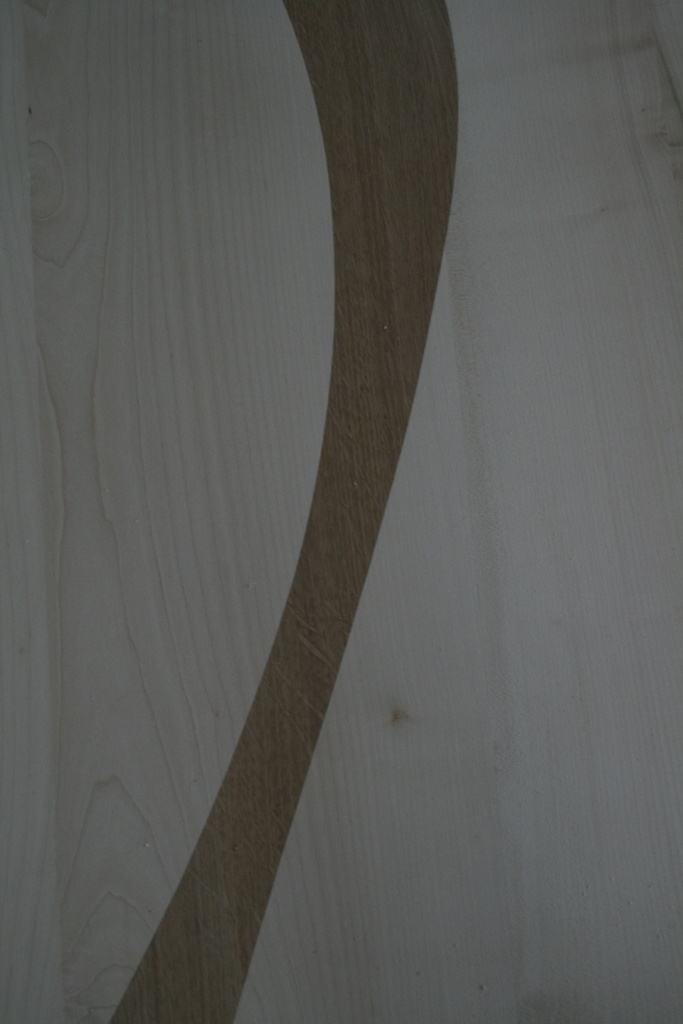

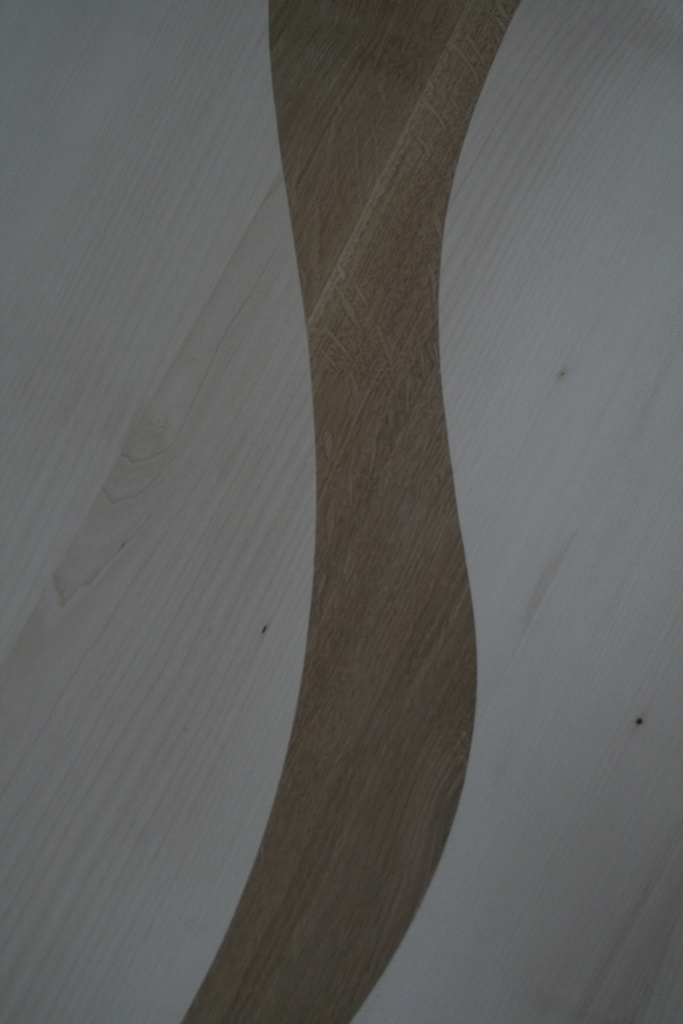

Je mets des gros plans Je suis vraiment content, ça a fonctionner du tonnerre, pas un jour!

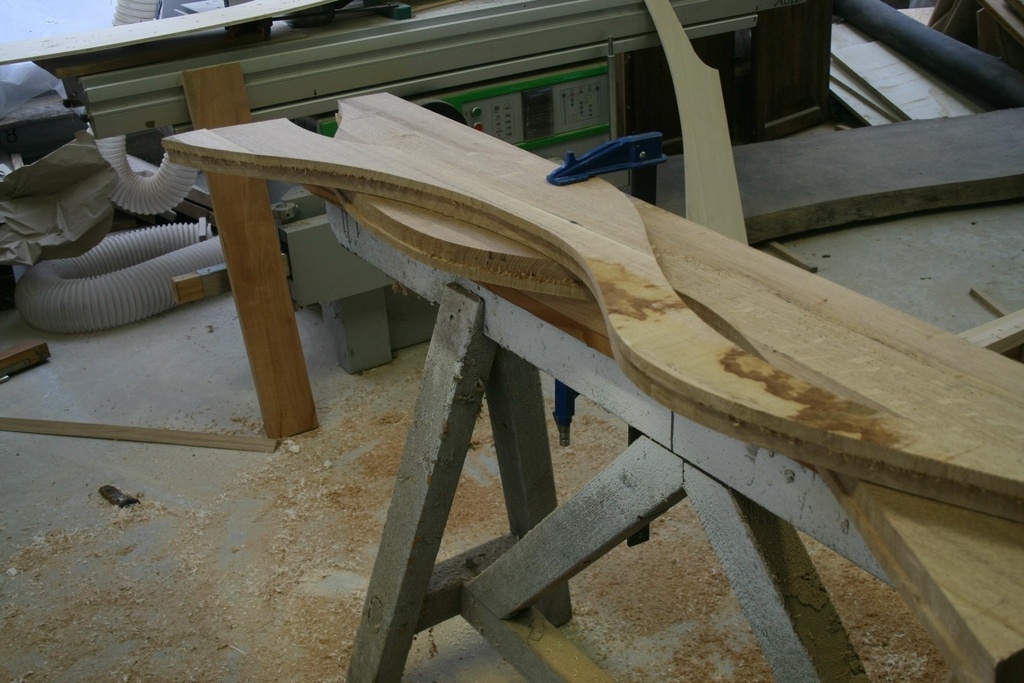

J'ai fait un deuxième plateau aujourd'hui avec deux incrustations.
Vu qu'elles étaient plus étroite, j'ai collé un gros morceau usiné des deux cotés puis séparé et finis la courbe avec plus de matière pour appuyer le gabarit.
J'essaierais de mettre une image du plateau poncé demain.
Mon avis sur le sujet: n’hésitez pas à vous lancer, ce n'est vraiment pas très compliqué!
