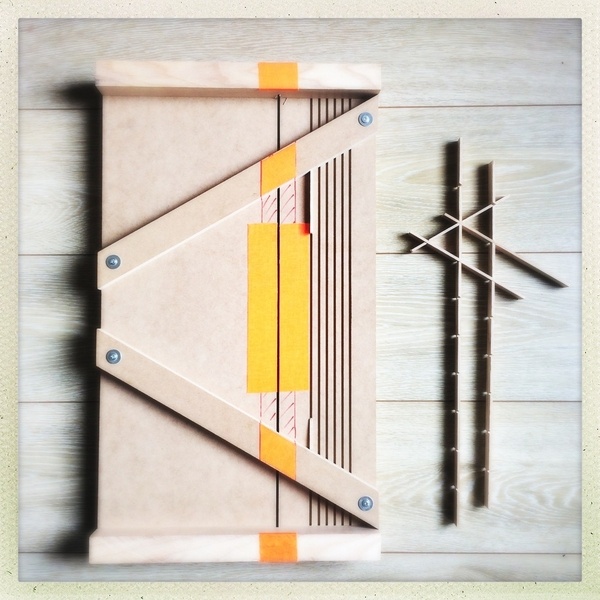

Gabarit pour la fabrication de grilles de base mitsukude.

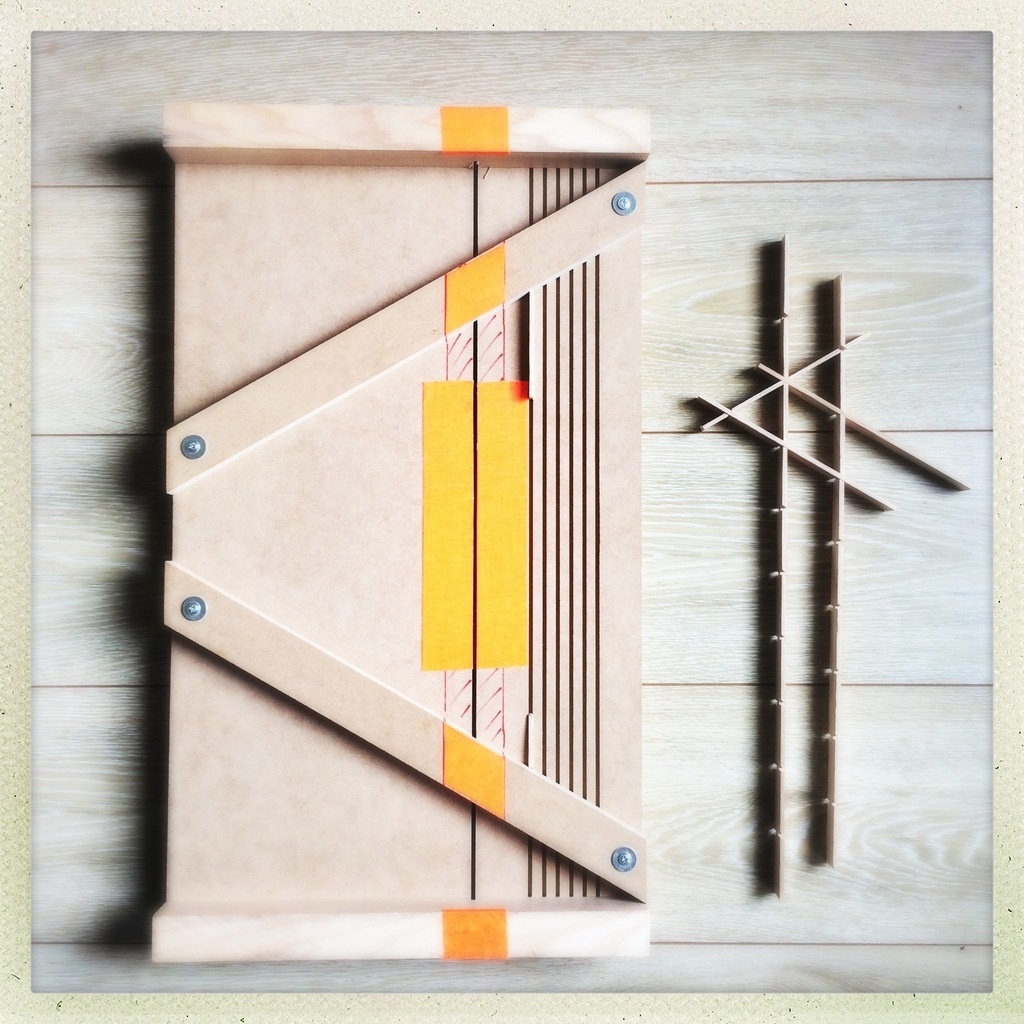

Suite à le lecture d'un article dans Fine Woodworking (finewoodworkin...at-the-tablesaw), j'ai fabriqué le gabarit présenté, afin de simplifier l'usinage des grilles de base triangulaires avec assemblage mitsukude. J'ai juste rajouté quelques rainures additionnelles histoire de pouvoir varier les tailles. Ca ouvre de nouvelles portes vers de nouveaux motifs !

Mis à jour

Publications associées


Discussions

fedorterrell a publié la création "Gabarit pour la fabrication de grilles de base mitsukude.".
il y a 5 ans
trente six seb
( Modifié )

J'aime beaucoup... mais... j'aimerai une démo !

fedorterrell
( Modifié )

Tu peux voir ce genre de gabarit utilisé par Natsuki Ishitani par exemple (youtu.be/wQFPfAChoFU?t=256)

fedorterrell
( Modifié )

Quelques explications sur le même travail à la main: kskdesign.com....mitsu-kude.html

trente six seb

Ah am merci :)
Je connaissais la vidéo d'Ishitani.
C'était plus un clin d’œil pour découvrir ce que tu allais faire.
Mais du coup c'est pas mal, on a tout au même endroit pour s'y mettre le moment venu.
Et je ne connaissais pas le deuxième lien, merci.

fedorterrell

Désolé ! Je répond sérieusement sans avoir lu entre les lignes.... Promis, dès que c'est concluant je partage !!!

trente six seb

Y'a pas de mal.
Vivement la suite 👍

Boris Beaulant
( Modifié )

Hâte de voir ce que tu vas produire avec :)

fedorterrell

Moi aussi !!!

sylvainlefrancomtois
( Modifié )
Vic66

Moi aussi 😁

Breizh Craft

idem !

Gcloarec

je me rajoute à la liste ;)

BinouzZze

moi aussi!

Bluecat

Idem. lol

fedorterrell
( Modifié )

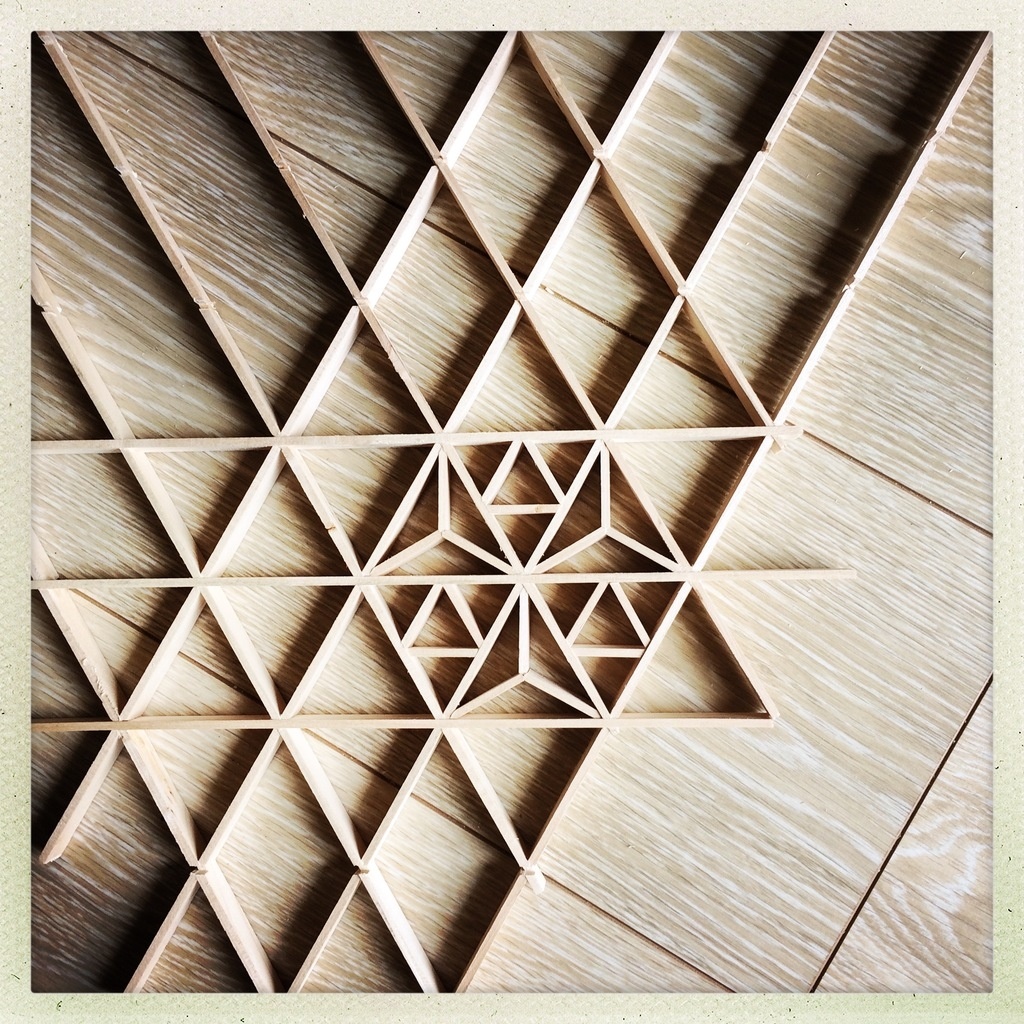

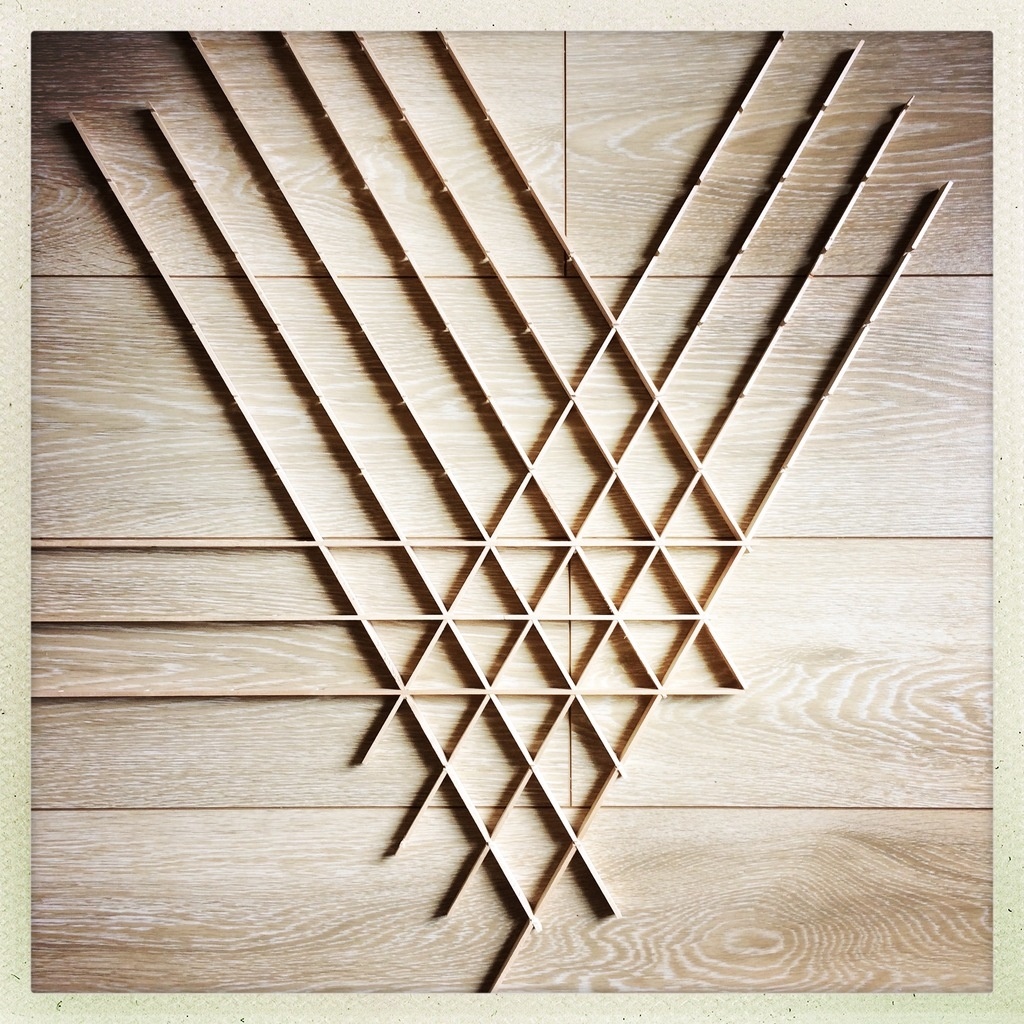

En phase de test histoire d'apprivoiser la méthode !

trente six seb

C'est prometteur !

Boris Beaulant

👍

Séverine

Ça rend déjà vraiment bien ! 👏🏼

sylvainlefrancomtois

cool!!!!!!!

FMJ

Ahh ces japonnais. Ils ne cessent d'être une source d'inspiration (en tout cas pour la menuise !)

Dicktagnan

Salut Fedorterrell, tout d'abord merci de nous faire découvrir de belles techniques.

C'est une idée qui me traverse l'esprit mais je cherche depuis quelques temps un truc original pour faire des hôtels à insectes. Je me dits que ce "treillage" serait idéal pour y ranger des tiges creuses. Par contre, il me faudrait des lattes d'une plus grande épaisseur pour tenir dans le temps. Tu crois que c'est possible en épaisseur de 5mm ? Ça supposerait plusieurs passages de lame de scie si je comprends bien le principe ? Merci à toi.

fedorterrell
( Modifié )

C'est marrant j'ai réfléchi ça l'autre jour en étant confronté exactement au même problème, utiliser des lattes plus épaisses que les 3,2mm du trait de scie actuel. Pas essayé mais je crois la solution simple comme tu le dis: elle repose sur la première coupe à faire en deux temps, de l'épaisseur des lattes. Ensuite, les butées existantes permettent d'indexer les coupes suivante, non plus sur 3,2mm mais 5mm ou plus, en s'appuyant des deux côtés en deux temps... A essayer !!!

PaulH

Bonsoir Fedorterrell,
Je voudrais rebondir sur cette réponse qui m'intéresse aussi car j'ai une lame de scie de denture 5mm à fond plat. Avec une telle scie, il n'y a pas de modification à faire sur le gabarit si ce n'est la largeur du trait et la dimension de la clé ?
N'ayant pas encore réalisé ce gabarit, je n'en vois pas encore toutes les subtilités.

fedorterrell
( Modifié )

Bonsoir PaulH,
je t'invite à jeter un coup d'oeil à l'article qui est à l'origine de ce gabarit (finewoodworkin...at-the-tablesaw), on en discute, si je peux t'aider c'est avec plaisir ! Echangeons !
