Dans le cadre de l'aménagement de notre atelier, nous avons développé une gamme de mobilier d'atelier pour venir en appoint d'établis traditionnels en hêtre massif (fabriqués dans les Vosges par les Etablis François). Cette gamme de mobilier a pour but de répondre au contraintes suivantes :
- rangement ;
- mobilité dans l'atelier ;
- assemblage et usinage à hauteur.

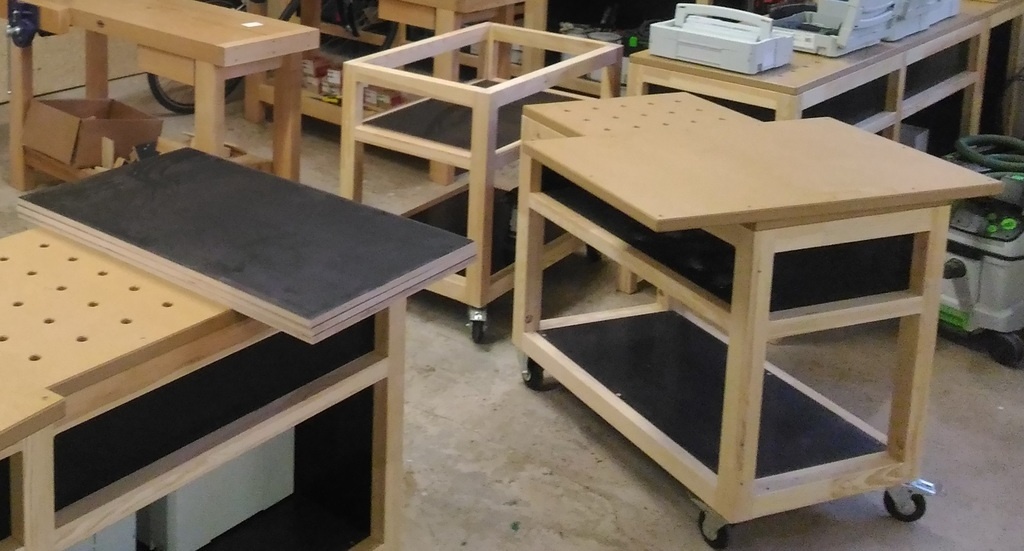

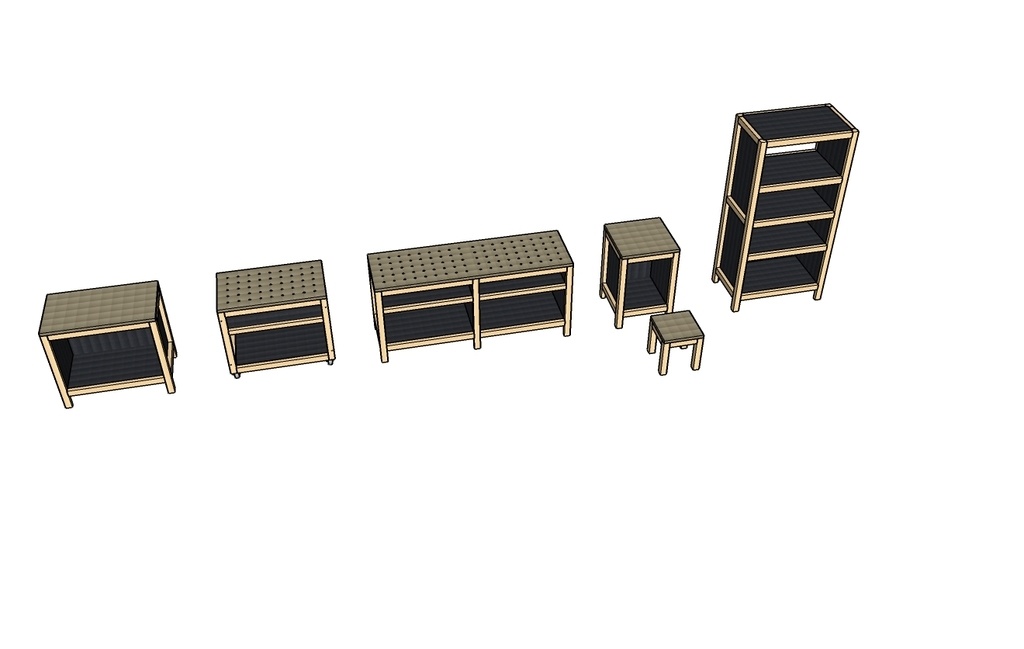

Pour cela, nous avons conçu :
- des servantes, à plateau plein ou avec des perçages type MFT ;
- des établis de tailles diverses, à plateau plein ou avec des perçages type MFT ;
- une étagère.

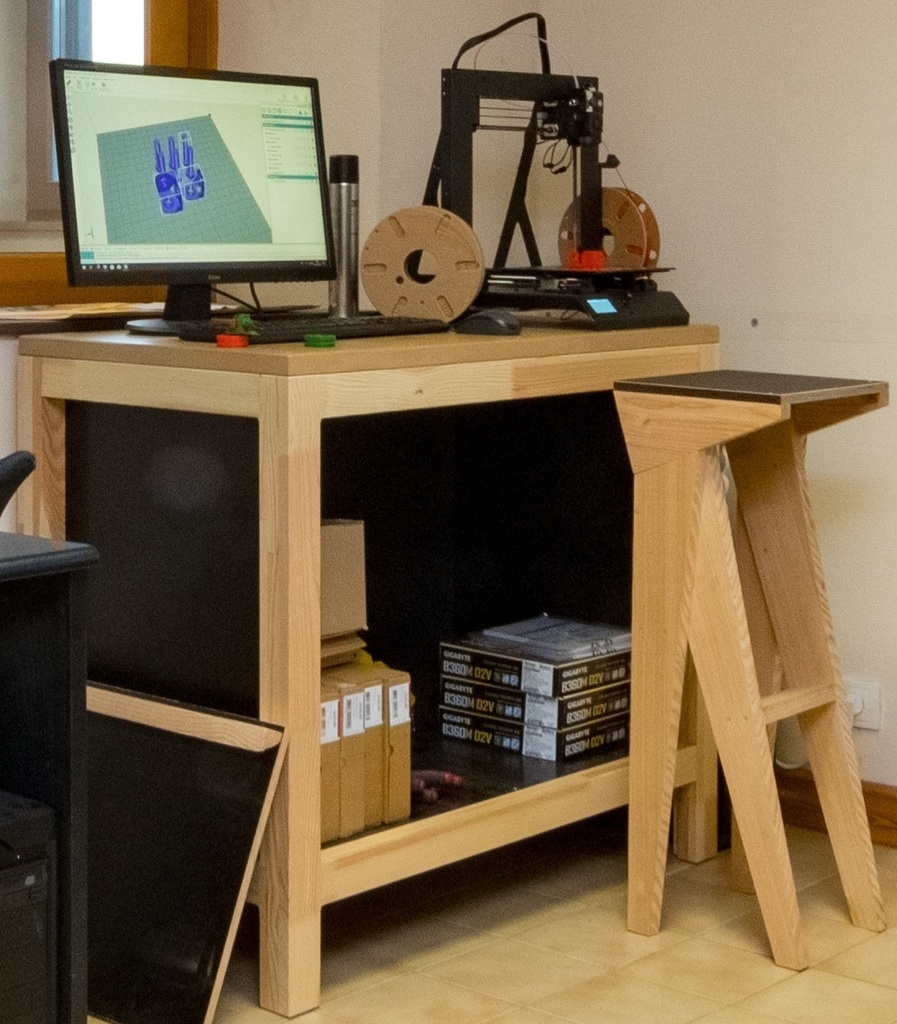

Sur tous ces éléments, nous retrouvons une constitution commune :
- une structure en carrelet de pin 60 x 60 mm ;
- un habillage en contreplaqué filmé noir 15 mm. Il est en retrait vers l'intérieur par rapport à la structure, pour permettre de serrer des pièces horizontalement ou verticalement, et ce très rapidement, en utilisant des serre-joints classiques venant se positionner sur les montants et traverses de la structure;
- des plateaux en MDF 30 mm, plein ou avec une matrice de perçage type MFT (attention toutefois, pour pouvoir utiliser des serre-joints de table sur un plateau de 30 mm, il faut faire un fraisage très prononcée en sous-face sinon le passage du serre-joint est impossible !).

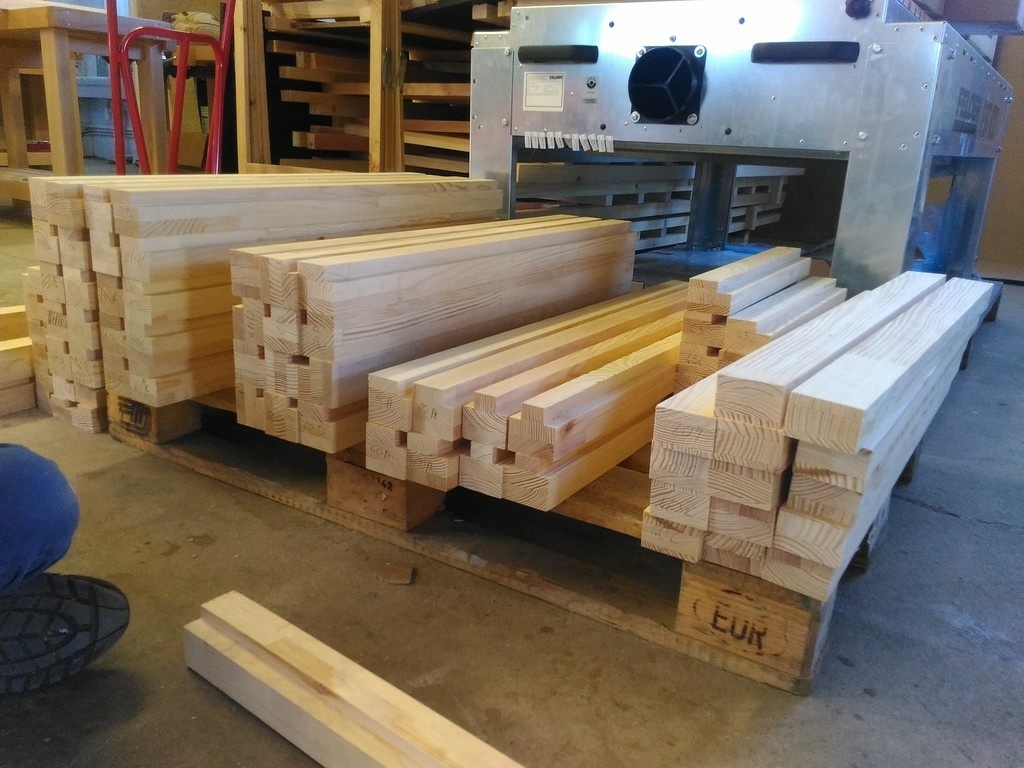

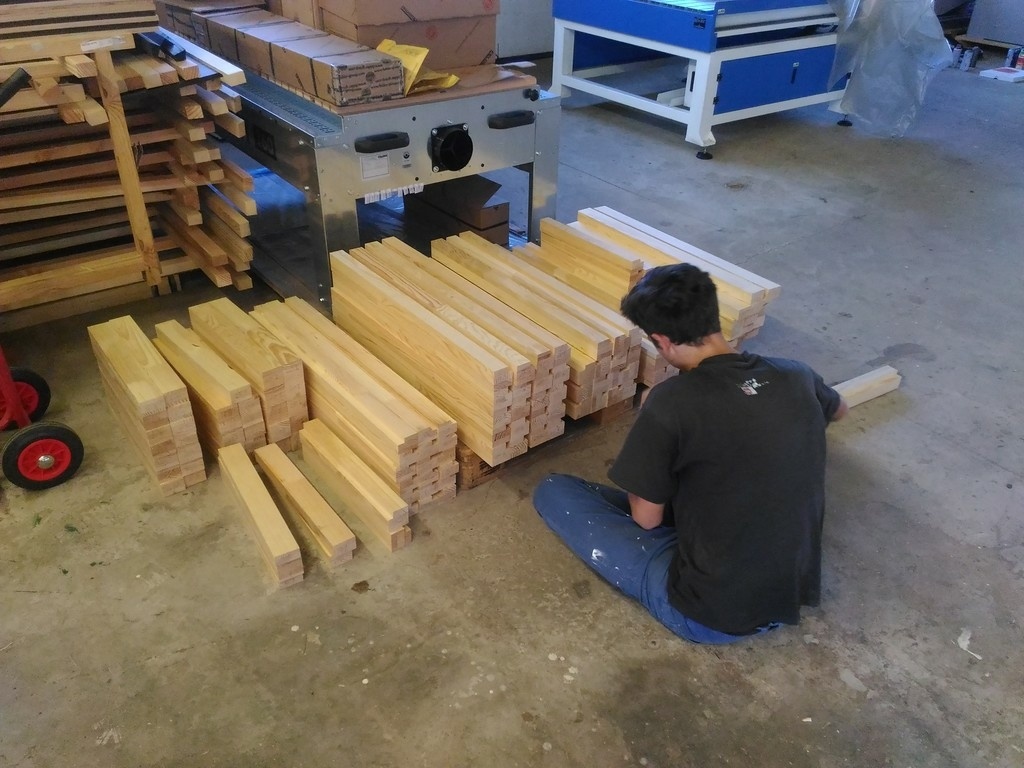

Débit, rainurage et dominotage des pièces en pin contrecollé 60 mm * 60 mm

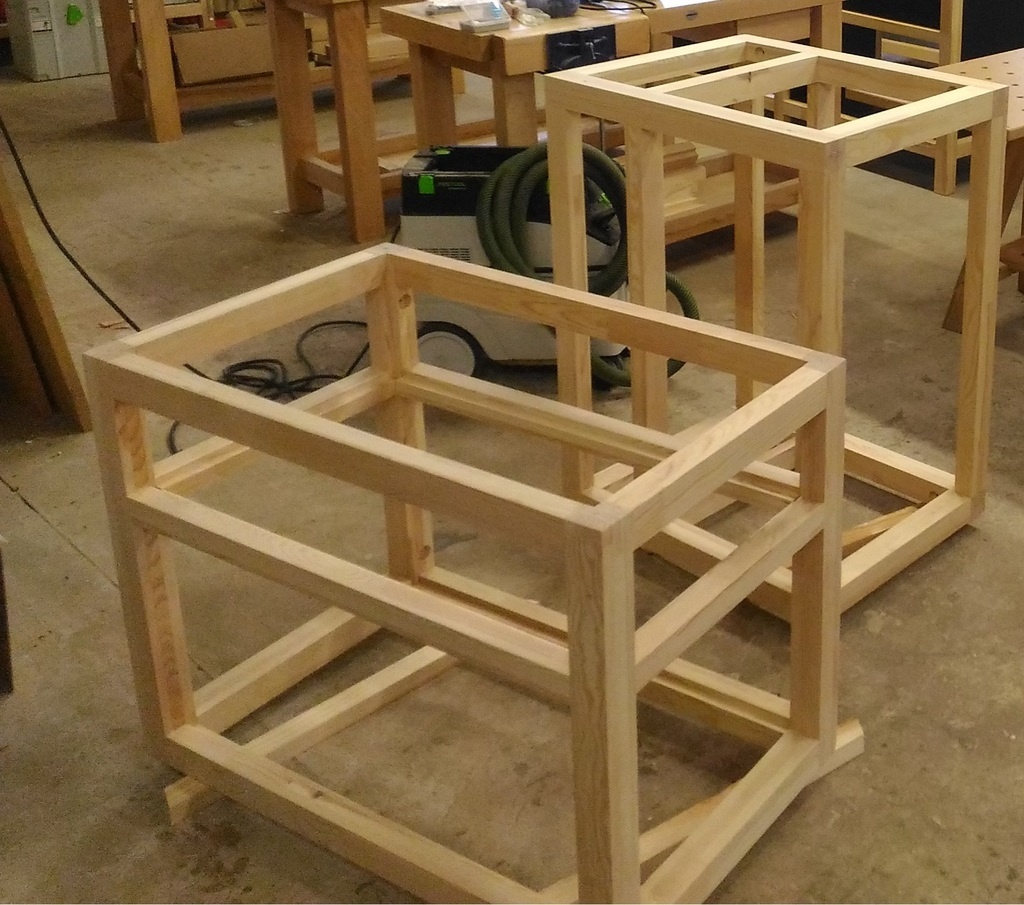

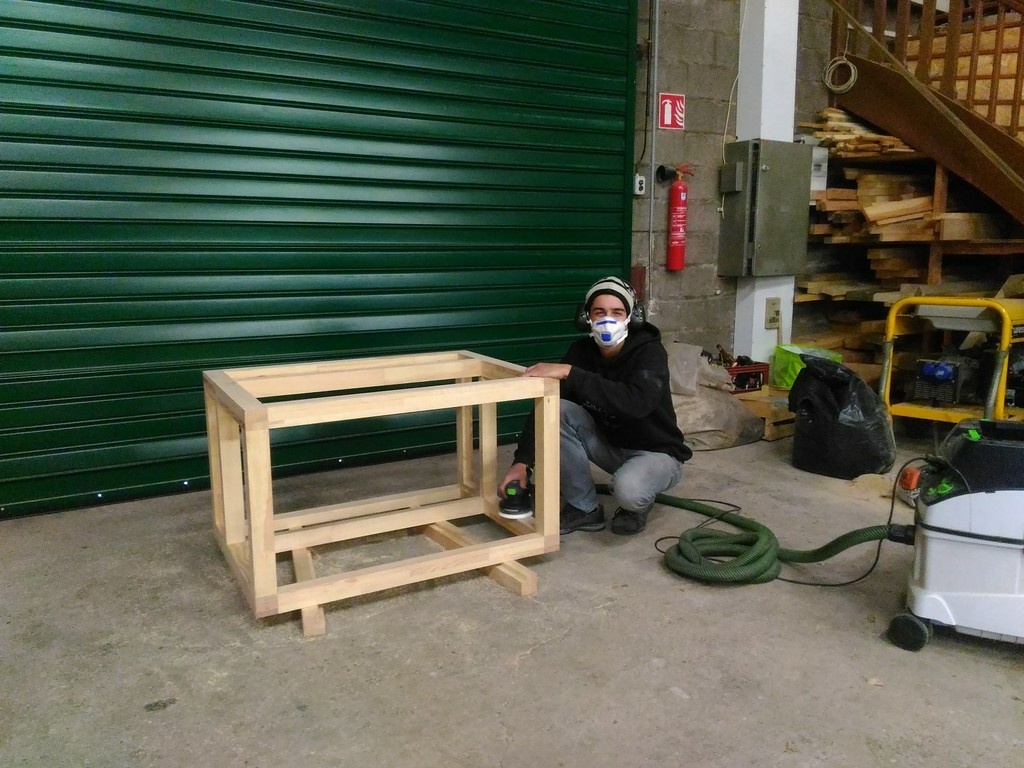

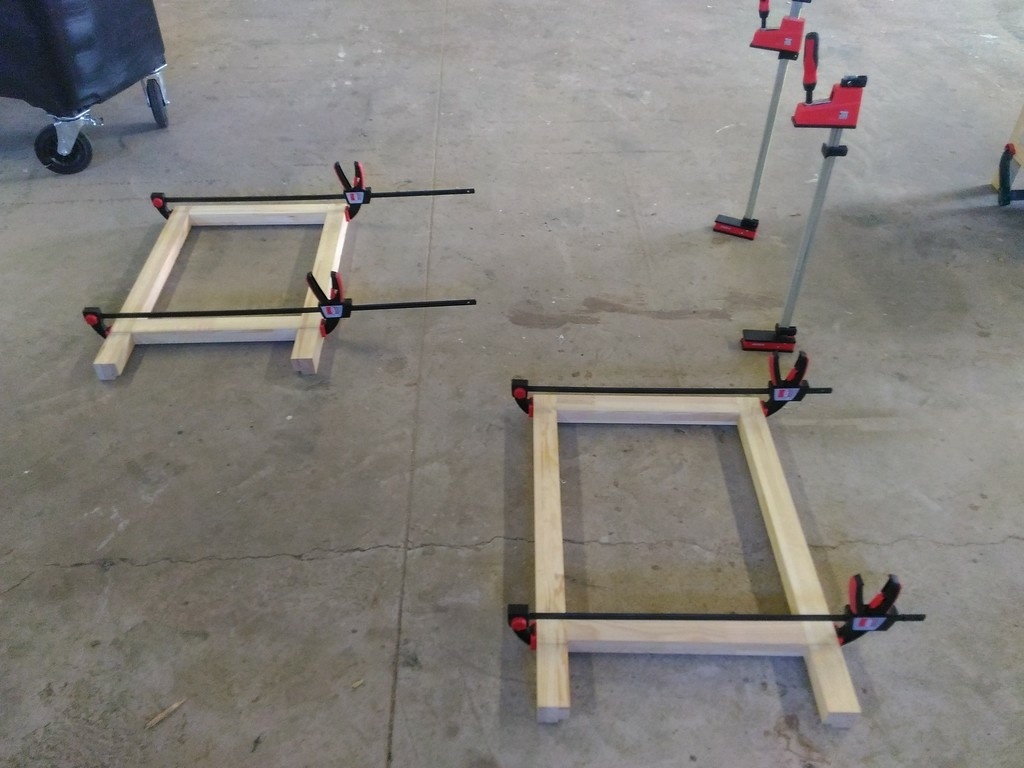

Assemblage de la structure en bois massif, ponçage, affleurage et vernis

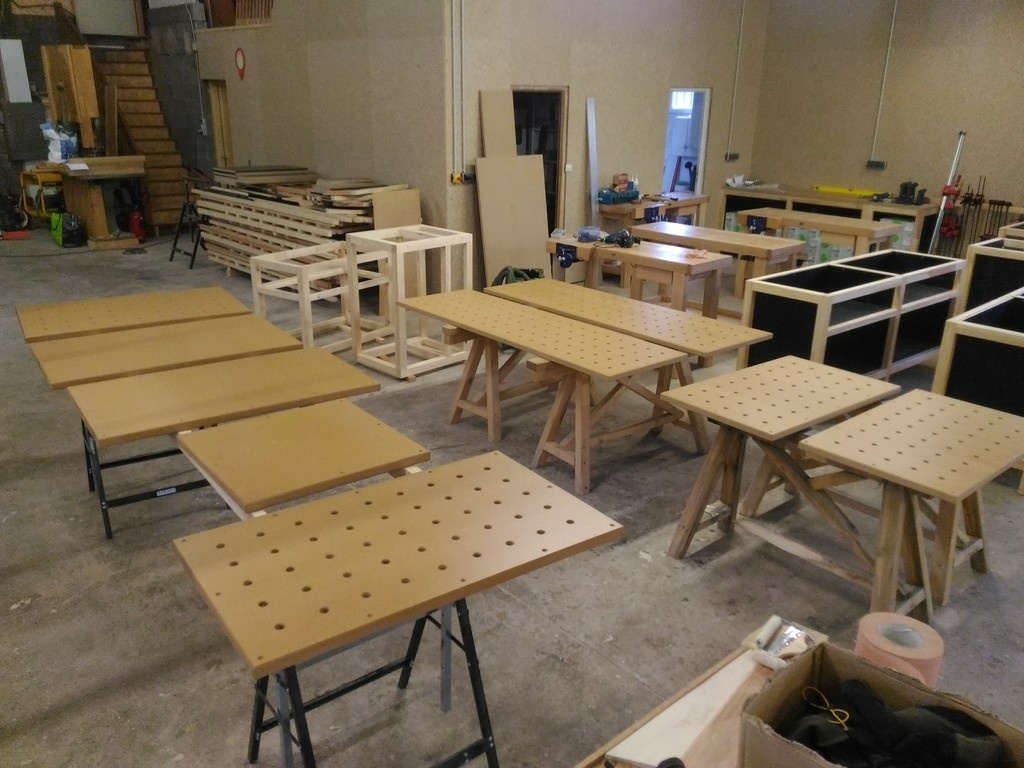

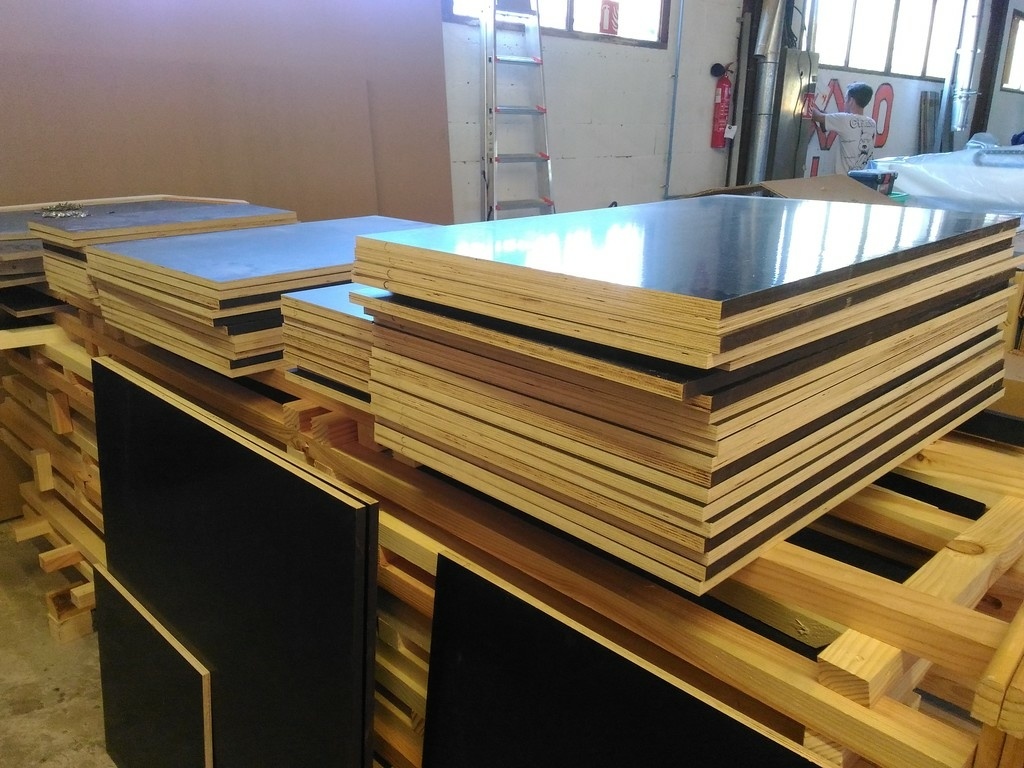

Débit et pré-perçage des panneaux d'habillage et des plateaux en MDF (ceux-ci sont vernis.)
Nous avons fait les perçages type MFT à la fraiseuse numérique afin de garantir un résultat fiable (entraxe et positionnement).

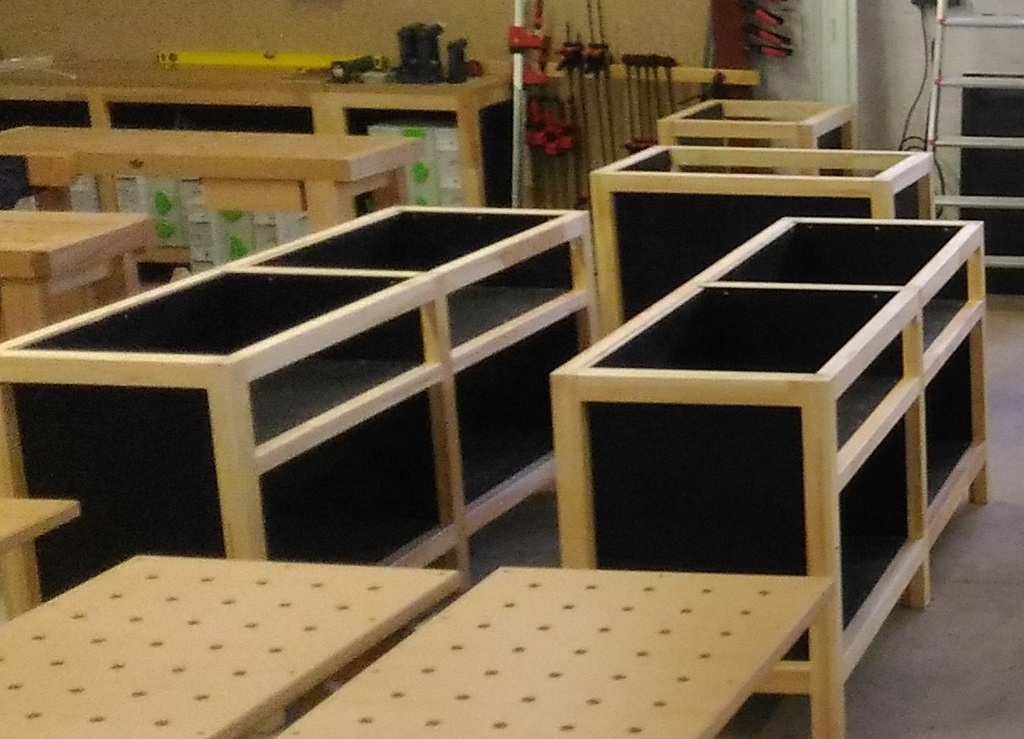

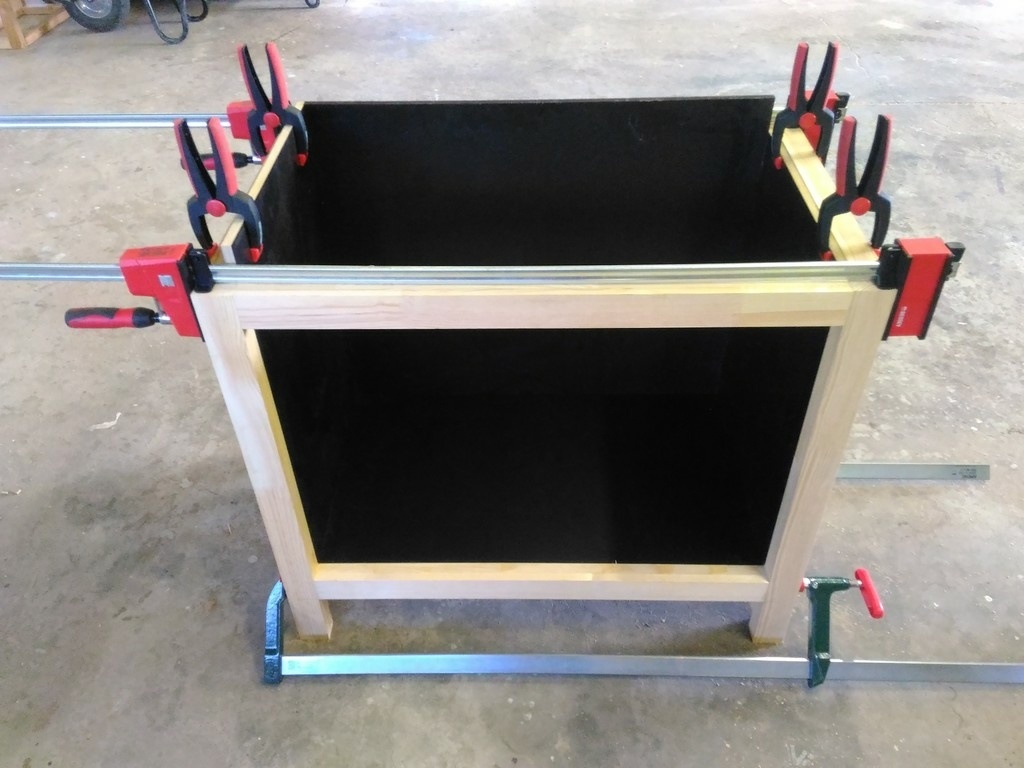

Assemblage final

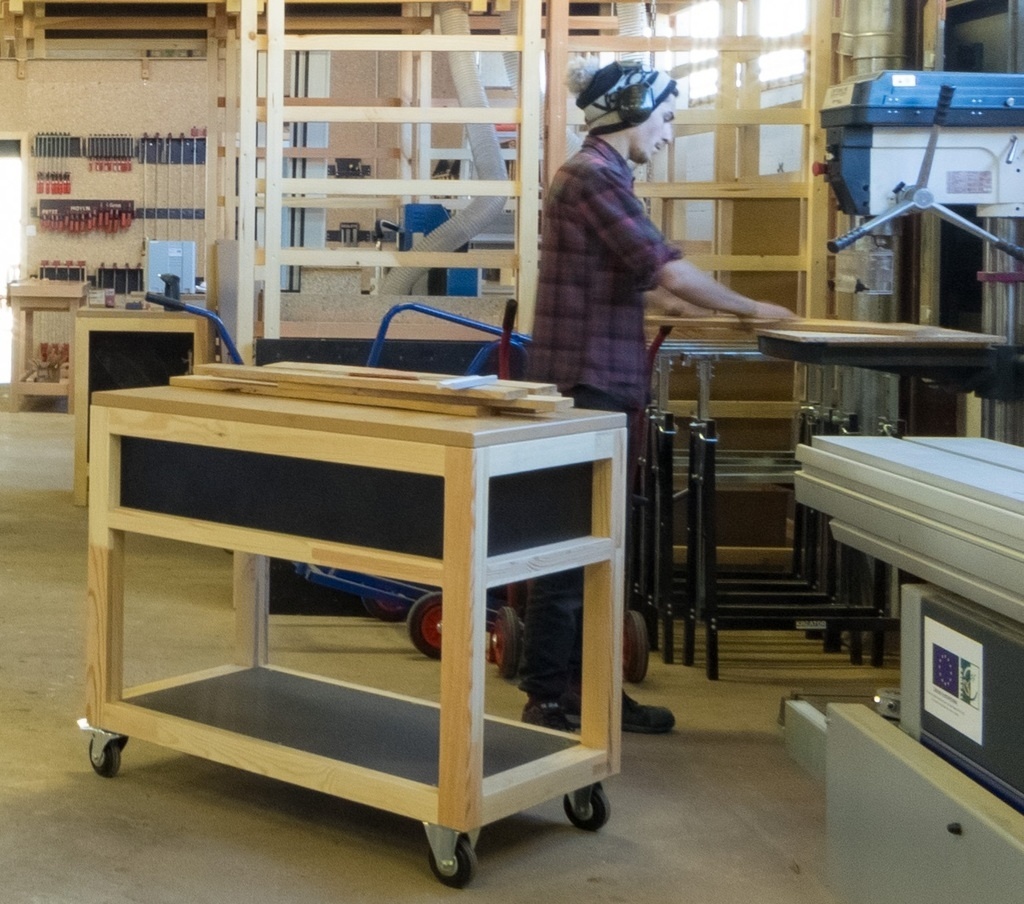

Sur les servantes, nous avons choisi de ne pas faire descendre l'habillage en contreplaqué noir et de le restreindre à un rangement tiroir sous le plateau. Il n'y a quasiment aucune différence de rigidité avec les établis sur lesquels l'habillage est toute hauteur.
Publications associées
Licence
Discussions
Merci, pour cette presentation, je suis justement en train de réfléchir au réaménagement de mon atelier, ça m'inspire
J'ai mis du temps à comprendre à quoi correspondait la partie haute sur la première photo avant de voir ce qu'il me semble être un CNC.
Très inspirant ces meubles, en effet.
Rien à voir, mais quelle est l'utilité du grand miroir en haut à gauche ?
Question accessoire : quel est le degré d'efficacité d'un casque anti-bruit sur un bonnet ?
Ah le miroir ça rajoute de la profondeur, quand tu es dans la partie assemblage tu vois les gens qui taf sur les stationnaires et surtout ça permet aux danseuses de se sentir bien dans l'atelier.
Et le bonnet + le casque anti-bruit, c'est un combo gagnant = insonorisation maximum + chaleur du cuir chevelu !
Xylolab Une possibilité d'avoir une indication de prix pour ces éléments?.
Merci.
Hum ça dépend pas mal des prix que tu as avec tes fournisseurs...
Pour faire court, le CP est au alentour des 20€/m², le MDF 16€/m² et les carrelets de pin 6€/ml. À cela, tu ajoutes les dominos, les vis, les consommables, les pertes matières et tu prends un abonnement à l'atelier partagé le plus proche
Bien conçus et bien réalisés. Vous les commercialisez ?
Merci beaucoup !
Non, nous ne les commercialisons pas, mais si vous passez par les Vosges nous nous ferons un plaisir de vous accompagner dans la réalisation (le Xylolab est un atelier partagé).
Xylolab Ce serait pas mal, mais ça fait loin du pays des Cigales.
Oui en effet !!
Mais nous ne sommes pas le seul atelier, il y a Share-Wood qui entend mieux les Cigales que nous.
Merci pour le partage, ça donne de bonnes idées.
Très bel atelier, et surtout très belle initiative ! Par contre il n’a pas l’air de faire chaud dans votre atelier à voir les photos de la journée porte ouverte !!!
c'est quoi les caissons accrochés au plafond ?
Hum, tu parles des 3 panneaux noir qui ont une forme d'usine ?

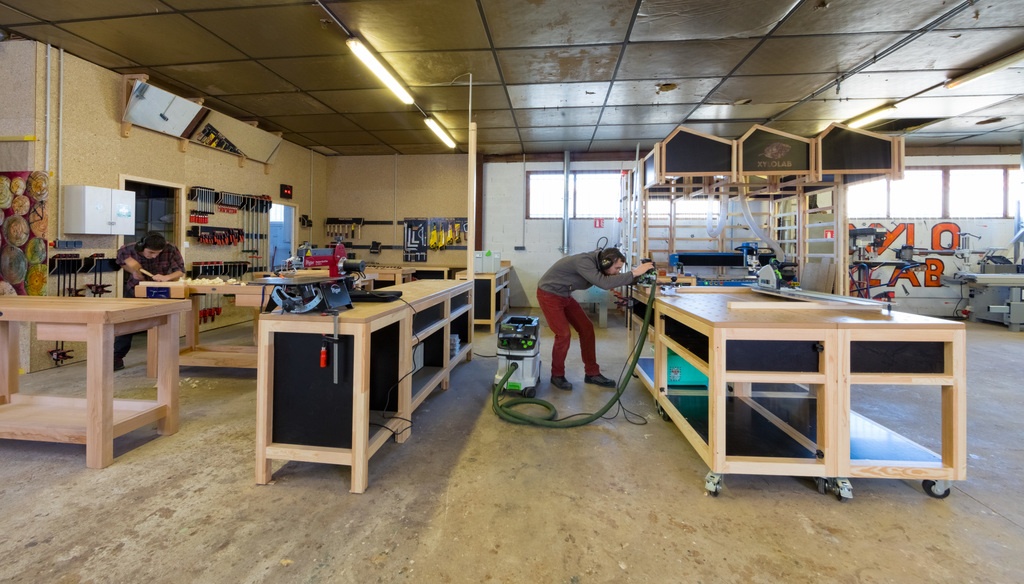

Ça, c'est une structure que nous avions construite pour le salon Habitat et Bois de septembre dernière et que nous l'avons réutilisé comme protection autour de la fraiseuse numérique.
La structure est vraiment intéressante, peut être que l'on en fera une création dessus...
Sympas vos modules , je passerai faire un tour a l'occasion je ne suis pas très loin .
Merci !!
Oui carrément ça serais avec plaisir et nous pareil, il y a de belles choses qui sortent de ton atelier, c'est très intéressant !
Chouette réalisation. C'est fonctionnel, beau, et pas spécialement chère. Top quoi.
au top, fonctionnel, esthétique et ergonomique.
Magnifique. Je m’en inspire fortement
.
Là domino 500 fut suffisante? Pour un établi, j’airais cru obligatoire de passer sur des dominos assemblés avec la df700.
Merci, on en est bien contents en effet !
Oui la domino DF500 est largement suffisante, on a mis deux dominos en 5/80 par assemblage et c'est super rigide, même sur des servantes sans coffre de renfort sous le plateau MDF (on a décliné le concept aussi sur des servantes hautes et basses:)).
Merci pour votre réponse. Comment faites vous pour placer des dominos 5/80 avec la df500? Je pensais que le domino le plus grand était en 10x50. Ça ne serait pas plutôt des 8x50?
En effet, il s'agit bien de dominos 8x50 (une petite erreur de frappe
)
erf sans domino ce sera du tenon mortaise pour moi
Bonjour,
Est ce que c'est envisageable avec des tourillons ?
Merci
titie3325 il en faut pour tous les goûts
nico1983 Sur des éléments type établis ou servantes, cela me parait léger comme assemblage !
Xylolab Il y a un gros a priori contre les tourillons, mais cela dépend de quoi on parle. Deux gros tourillons de 12, c'est bien plus rigide qu'un domino de 8..
J'ai fait un grand établi avec ça, et c' est un tank...
En fait c'est surtout une question de répartition de contrainte, si la section de ton bois te permet mettre un tourillon, il aura exactement la même solidité qu'un domino (voir plus et à essence de bois égale, au demeurant !)
L'avantage du tourillon étant qu'il est plus accessible que le domino.
C'est exactement la même chose que de faire une tenon rectangulaire ou carré, la forme compte peu.
encore une fois super, je vais copier! par contre roulette 148mm de hauteur totale c'est ca ?
De mémoire c'était plutôt 124 mm !
sur le plan c'est 148 ! bon je vais faire mes débits et j'adapterais a blanc la hauteur des roulettes en fonction de la hauteur finale voulu ;) ce sera le plus simple je crois ;)
merci pour la réponse :)
magnifique, je vais vraiment m'en inspirer.
question : le contreplaqué filmé noir, je ne trouve pas les références dans les catalogues des spécialistes du bois (mauris, lalliard ...) , il faut chercher quoi et où ? merci et encore bravo
CP filmé ou CP antidérapant
Marcj c'est du panneau de coffrage, on le trouve aussi filmé lisse une face et l'autre antidérapant et là, il sera plutôt destiné à l'habillage de camion, etc.
au top ! merci.

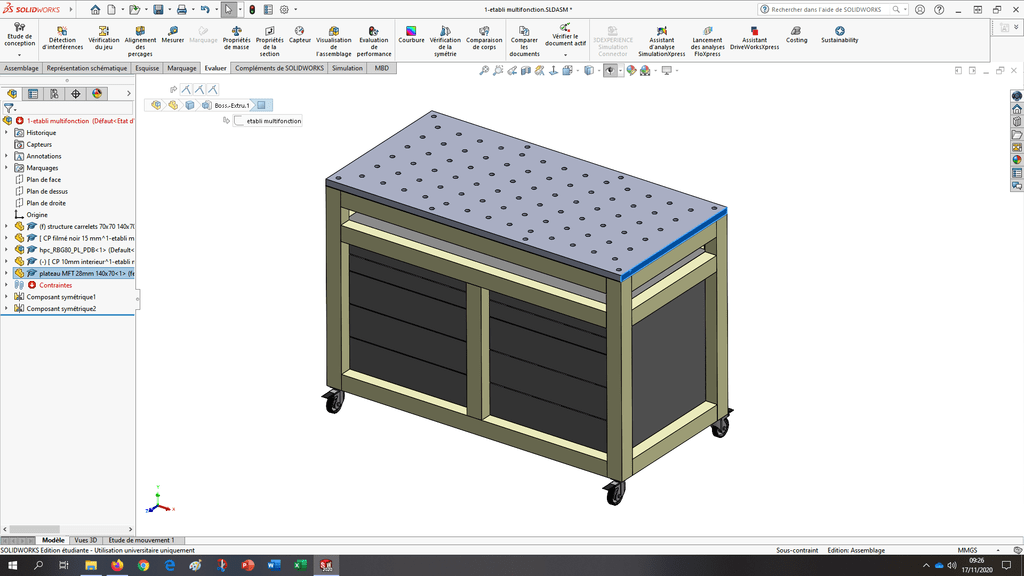

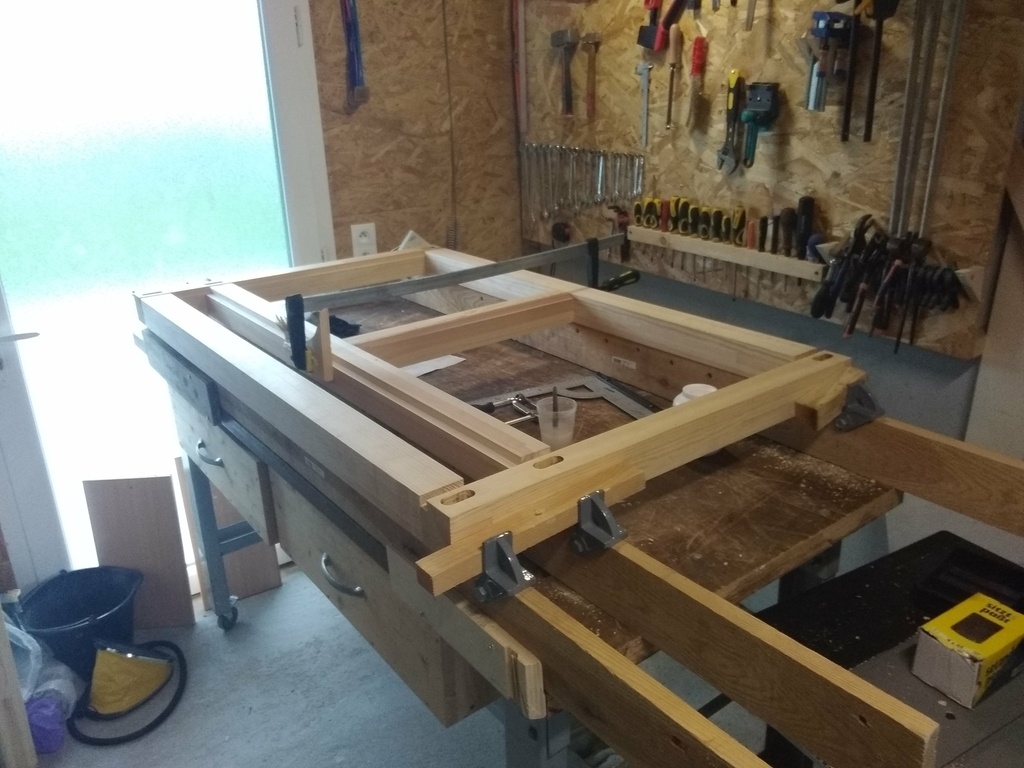

Bonjour, je viens de vous copier sérieusement (voir PJ) !!

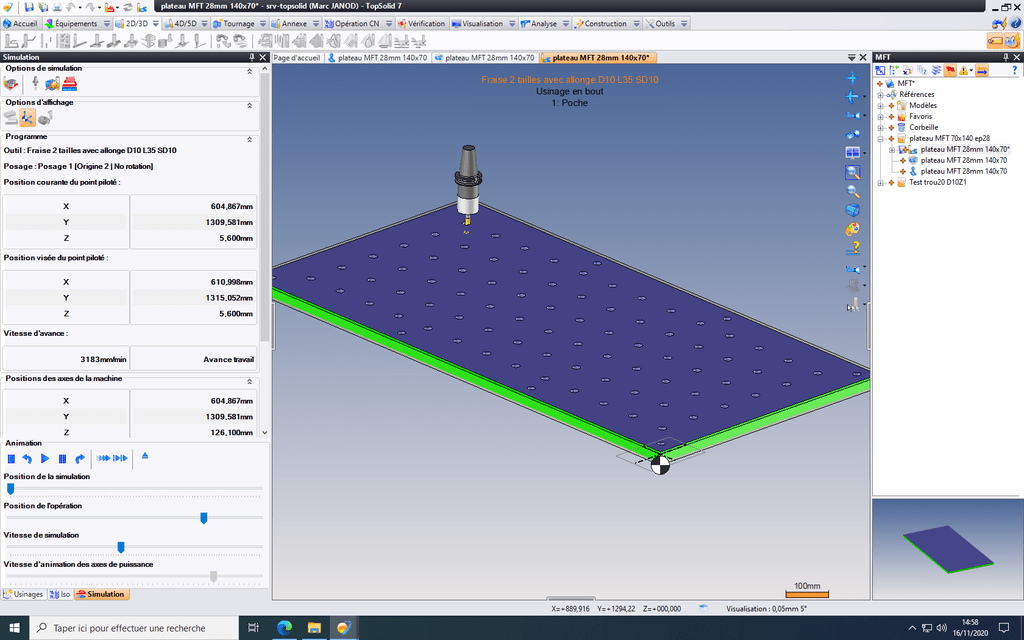

Je vais usiner le plateau MDF (28mm) une mecapro1015 (mécanuméric) : je voulais savoir quel type de fraise vous avez utilisé ? fraise hélicoidale 1 dent hélice à droite ou à gauche ? j'ai fait un premier plateau avec helice à gauche et c'est bien crade (arrachement MDF) je vais le refaire car erreur FAO ....
conditions de coupe : Vc =500 m/min f=0.2mm/dent ?
d'avance merci !!
Bonjour, super boulot ! Je vais copier la serviante mobile comme Marcj
N'ayant pas de domino, je vais faire tenon mortaise.
Quelle proportion pour les tenons vous me conseillez ? 1/3 ca va faire gros non ?
Merci :)
Pour ma part, j'ai fabriqué un petit gabarit avec une forme oblongue calé dan un étau Moxon, en utilisant une bague de copiage et une fraise de Ø12.
j'ai du usiner pas loin de 100 mortaises. je me suis fabriqué des faux tenons dans une planche de chêne.
va falloir que je fasse un article !
effectivement pour les carrelets 3 plis rabotés à 70mm, j'ai fait des tenons 20mm de large et 50mm de long (soit à peu près la règle des 1/3)
Bonjour,
Je suis un vrai débutant et souhaite me lancer dans le montage d’un établi sur roulette comme celui présenté histoire d’apprendre.
L’approche tenon/mortaise me semble trop compliquée... Une idée pour procéder à un assemblage solide? Tourillons ? Ou vis mais dans ce cas l’assemblage est visible.
Au risque de me faire tirer les oreilles, que pensez vous du dispositif Wolfcraft pour visser en biais.
Merci d’avance pour vos réponses.
Chris
bonjour
je me suis fortement inspiré de l'établi de Xylolab et j'ai fait du faux tenon avec un gabarit tout simple et une défonceuse ; ça vaut le coup de s'y lancer
voir ma "création"
sinon le dispositif wolfcraft pour percer en biais est très pratique tu peux envisager ça. ce sera moins résistant aux déformations du bois.
sinon lamello + vis : pas classe, mais rapide et efficace, ça peut faire le job
pour les tourillons, le livre de Guido Henn est une mine pour faire des gabarits propres pour tourillons à la défonceuse
3 ou 4 tourillons par assemblages : pas cher, costaud et précis si tu as un gabarit et que tu utilises ta défonceuse avec une fraise spéciale tourillons
Merci pour le retour je vais regarder côté defonceuse.
Pour la partie roulette une idée du modèle utilisé?
Edit: J'ai trouvé le modèle de roulette
J'essaierais de poster la réalisation.
Merci
