Ceci n'est pas la maquette de mon futur porte-avion, mais un poussoir sécurisé pour ma scie sous table. Pour la grande majorité des pièces petites et moyennes, j'utilise mon grand traîneau, ultra sécurisé mais pour les pièces longues, il me faut l'enlever et revenir à la découpe "brute" classique. J'avoue que je suis toujours un peu inquiet avec cette lame, même avec les poussoirs traditionnels.
J'ai donc cherché à faire quelque chose qui soit vraiment sécurisé.

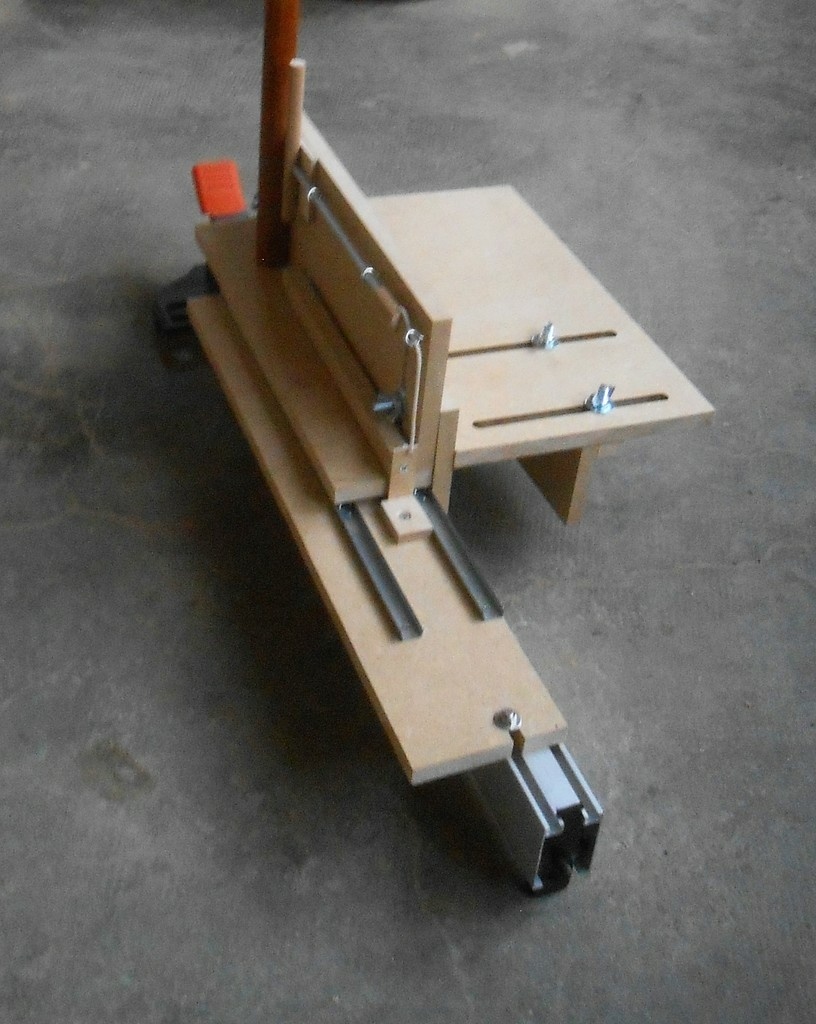

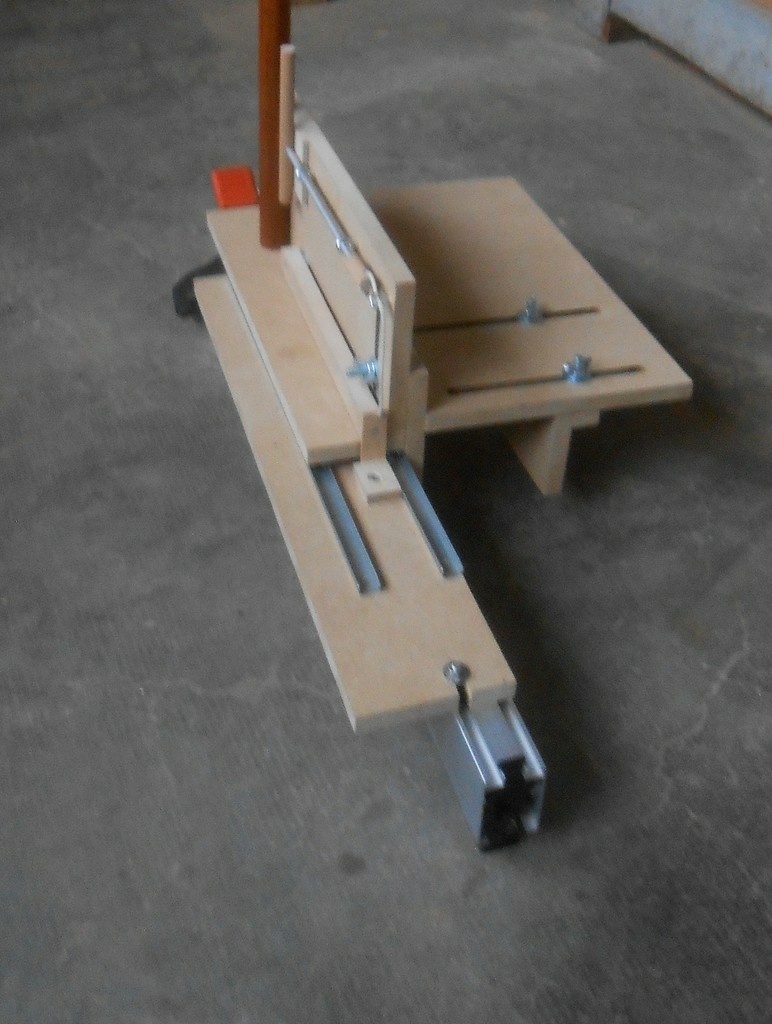

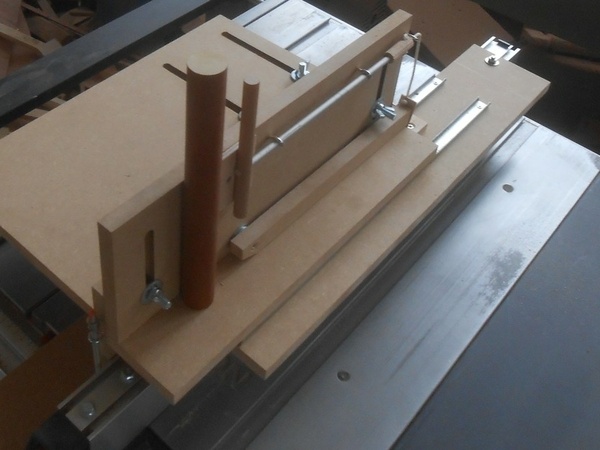

- Une planchette est fixée sur le guide parallèle.

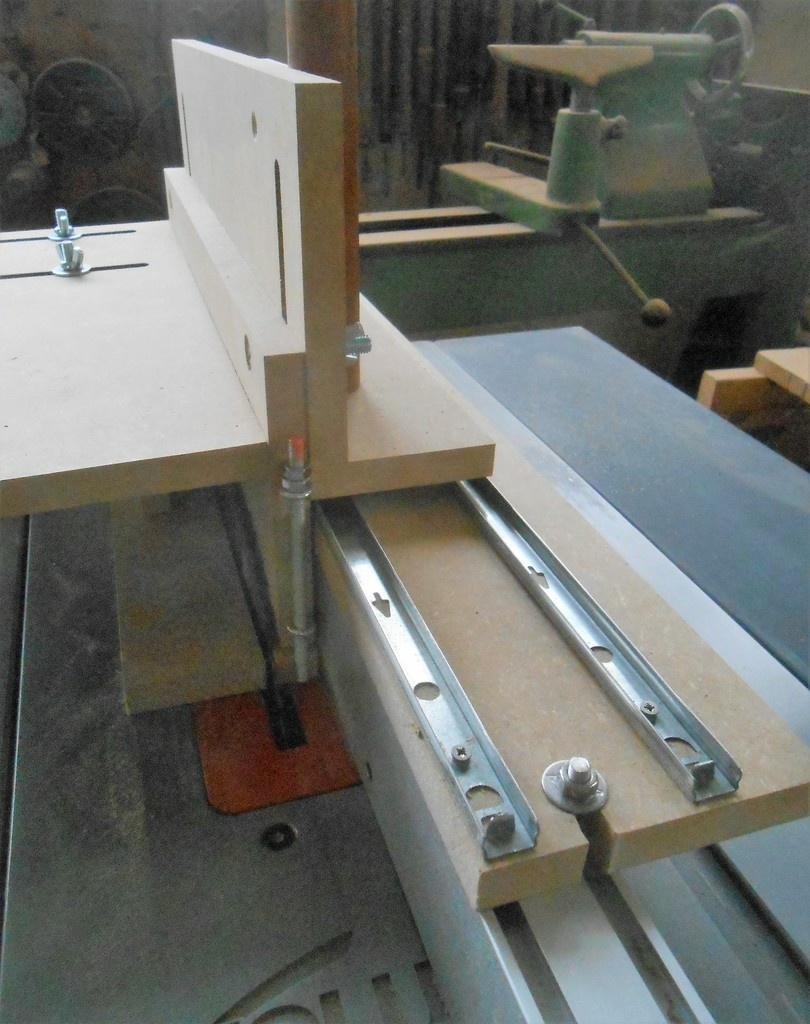

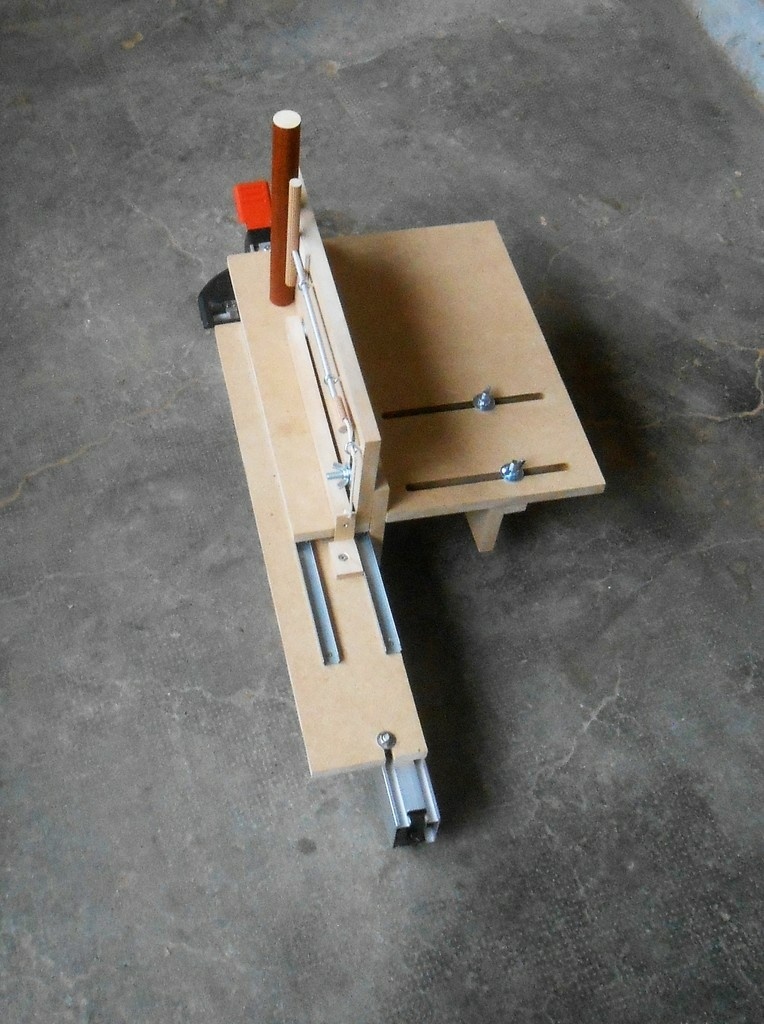

- Une pièce en L coulisse sur cette planchette sur des rails pour tiroirs.

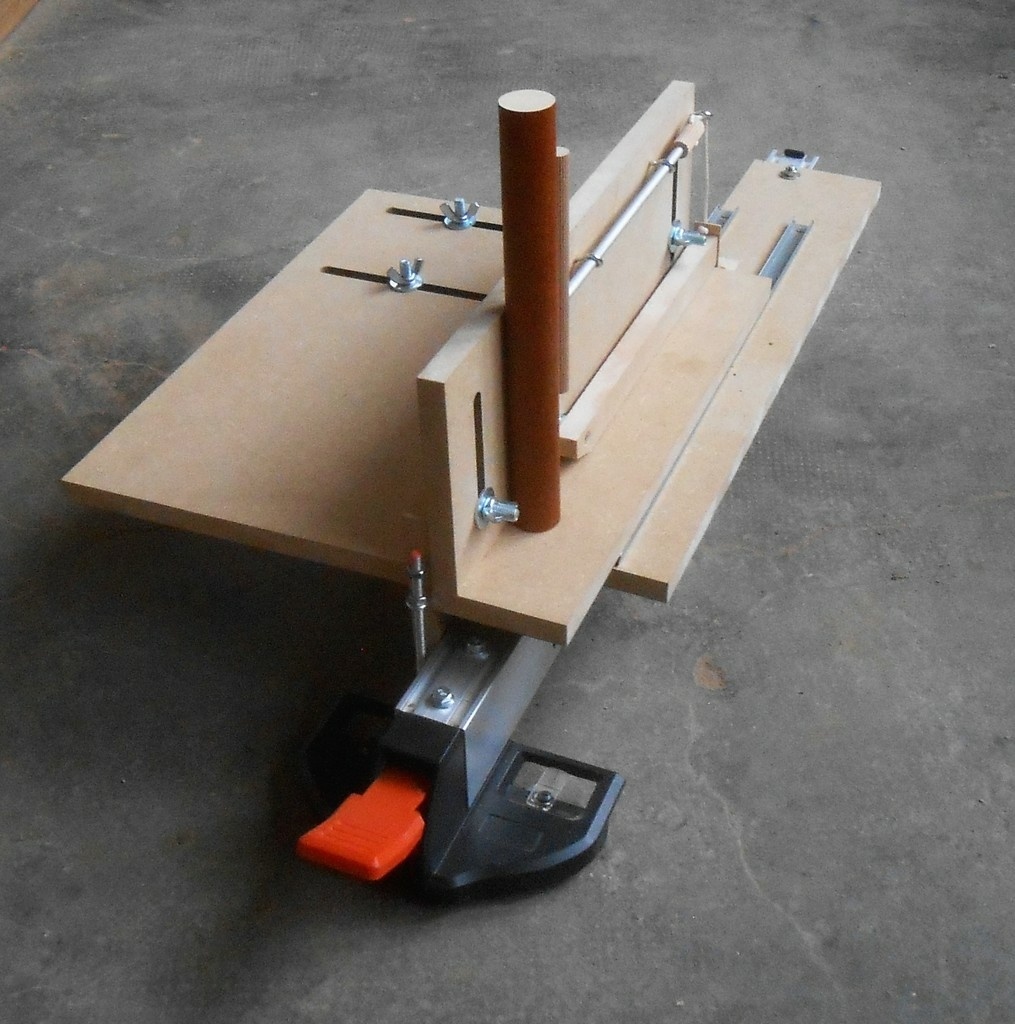

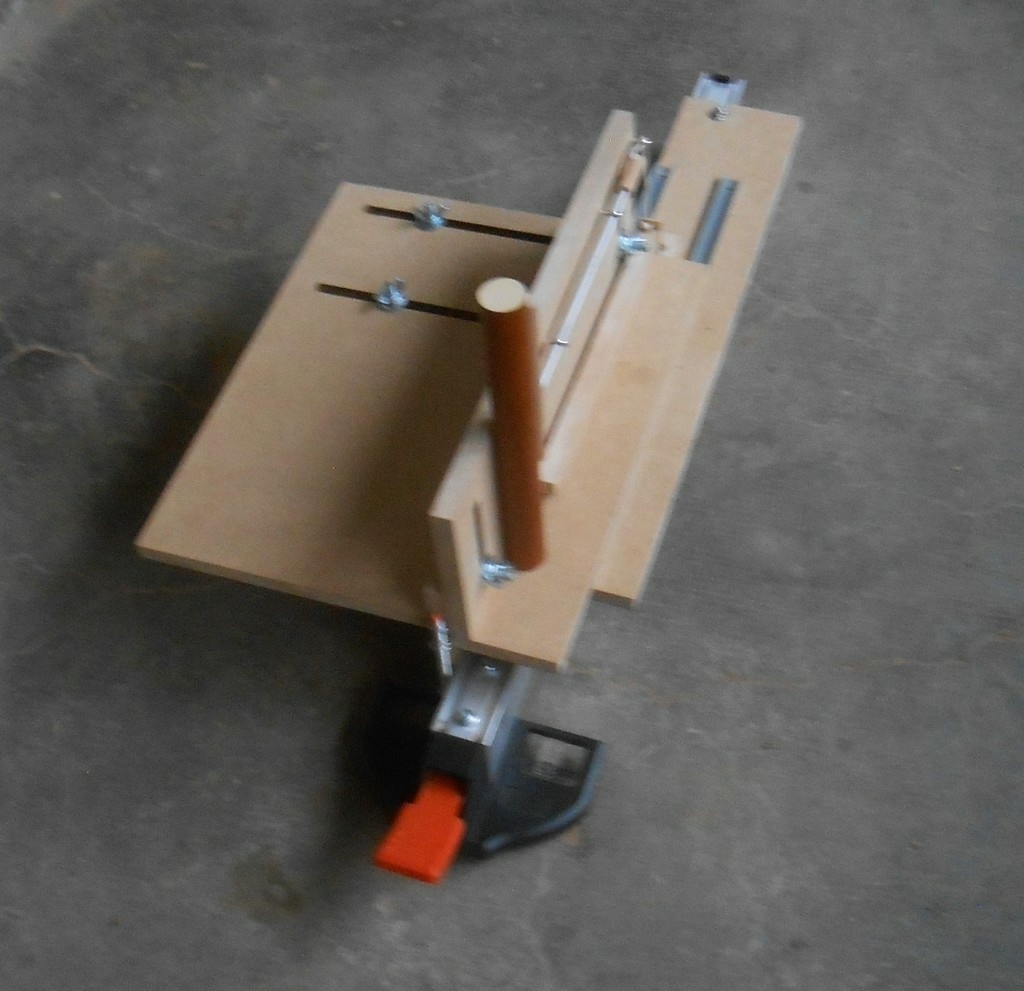

Une "capot" est fixé à cette équerre, au dessus de la lame. Il est réglable en hauteur et deux murs verticaux permettent de l'appuyer sur la pièce à découper, de part et d'autre de la lame. Le mur vertical de gauche, de l'autre coté de la lame, est également réglable pour qu'il appuie sur des pièces de largeur variable.

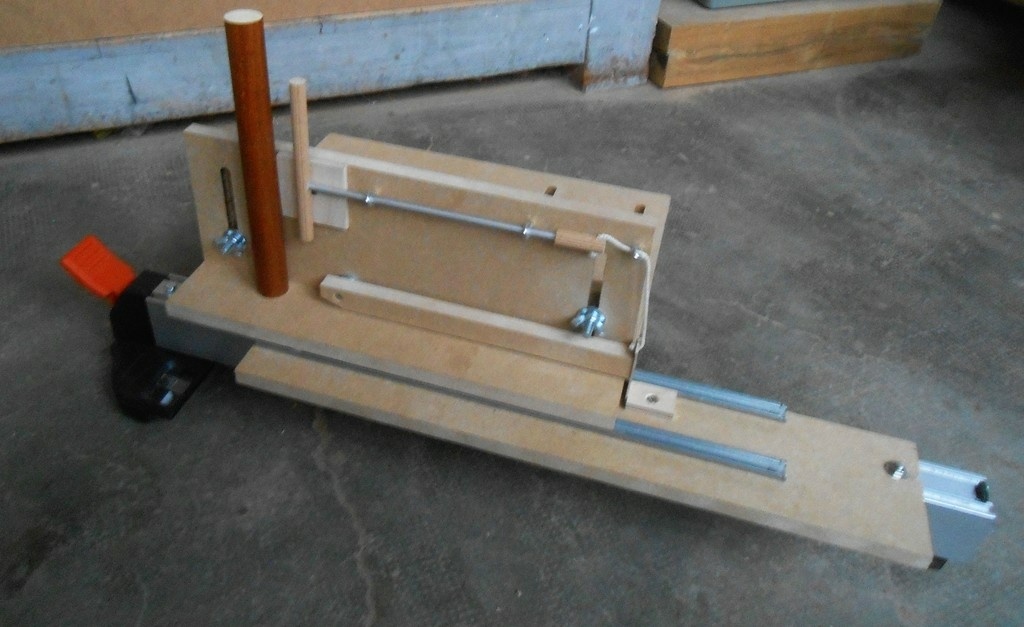

L'ensemble peut être immobilisé grâce à un butée entre les rails contre laquelle un taquet s'appuie. Grâce à un levier et une tirette prêt de la poignée du poussoir, on peut relever ce taquet et libérer la partie coulissante.

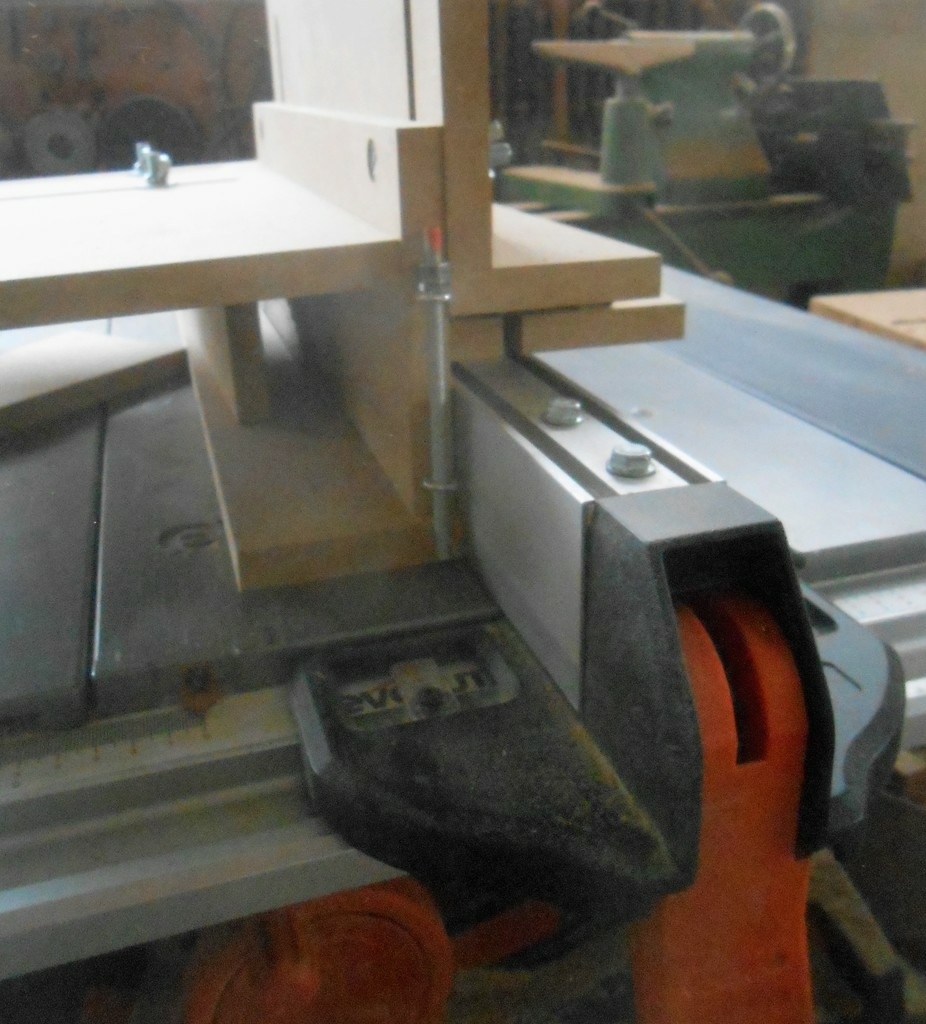

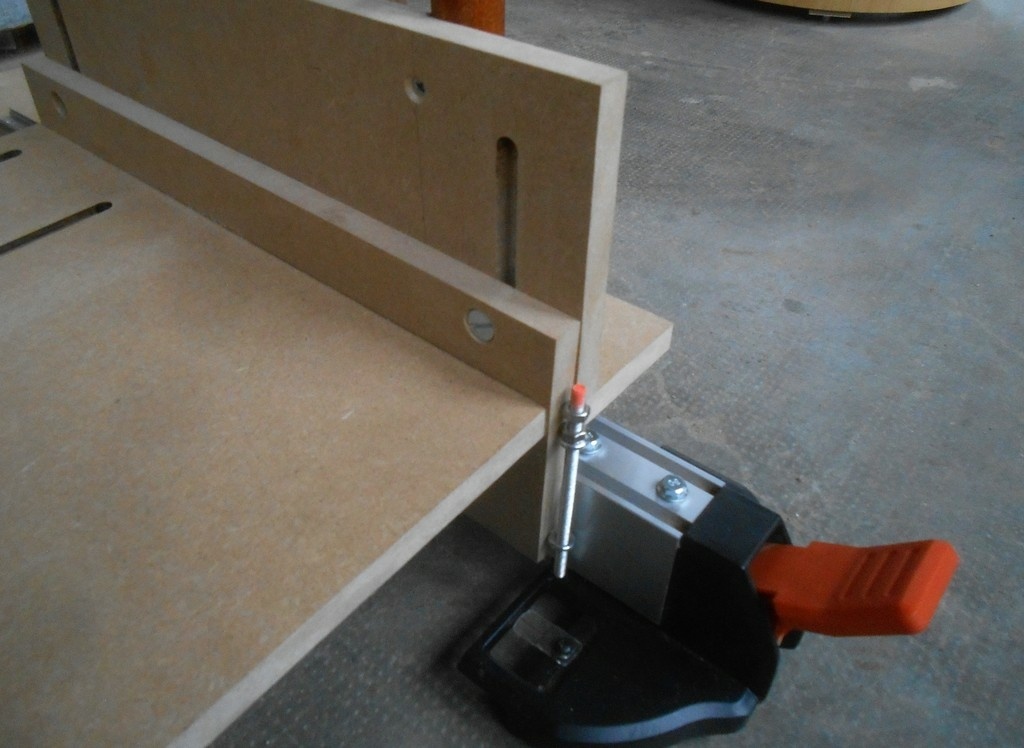

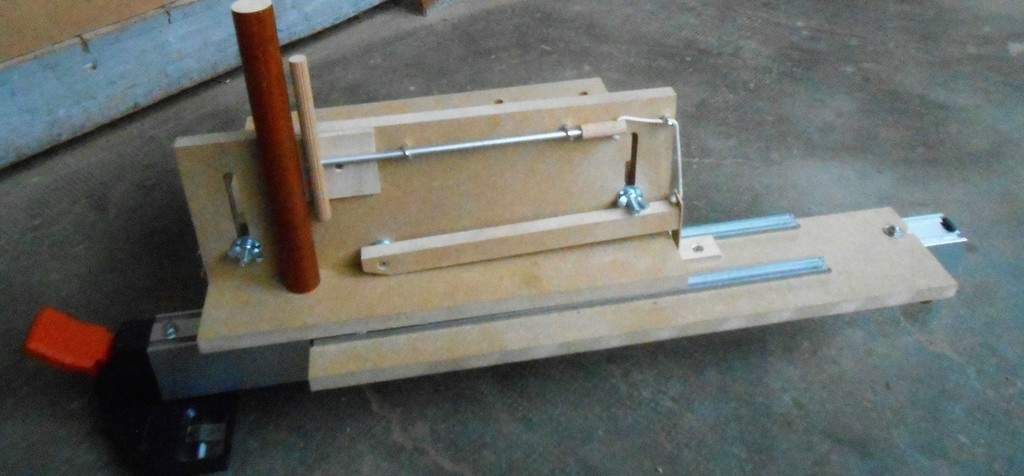

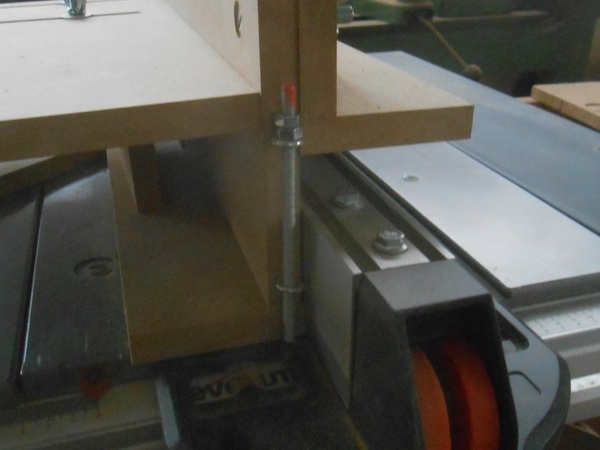

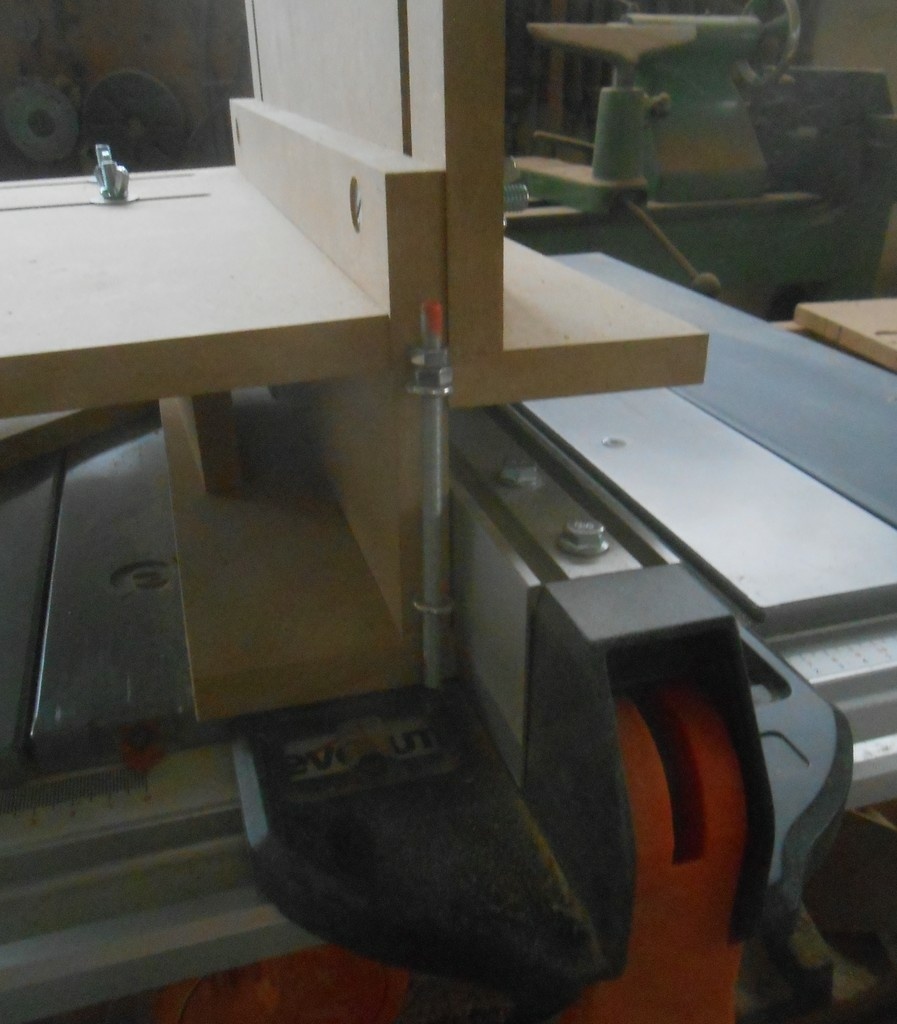

Au bout du poussoir, une petite tige métallique verticale glisse dans des oeillets. Quand elle redescend, elle sert de butée pour pousser la planche à scier.

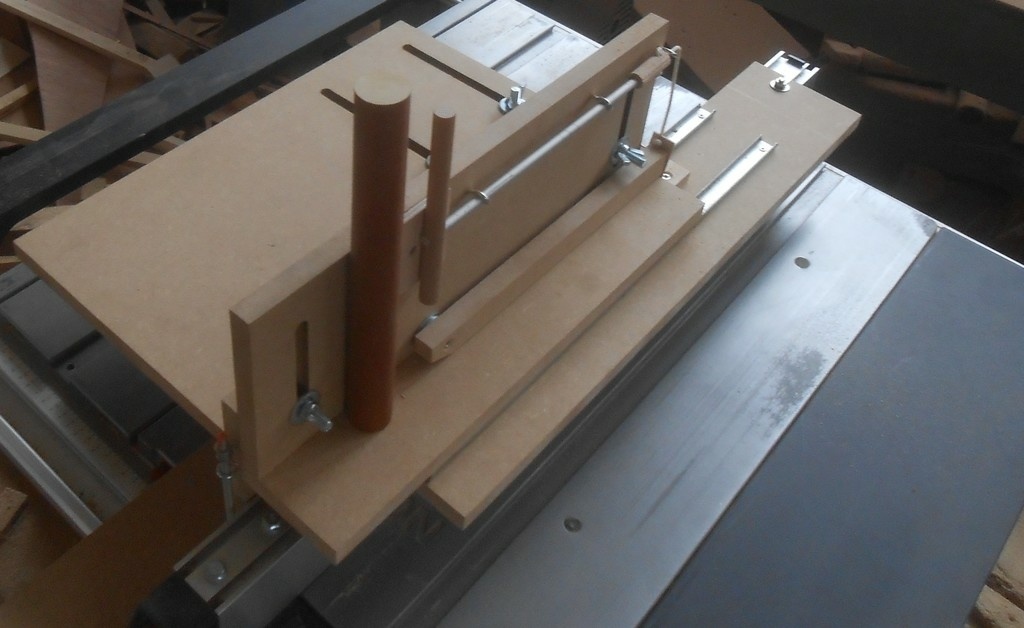

Voici l'ensemble en place sur la table de la scie:
Commment ça marche ?

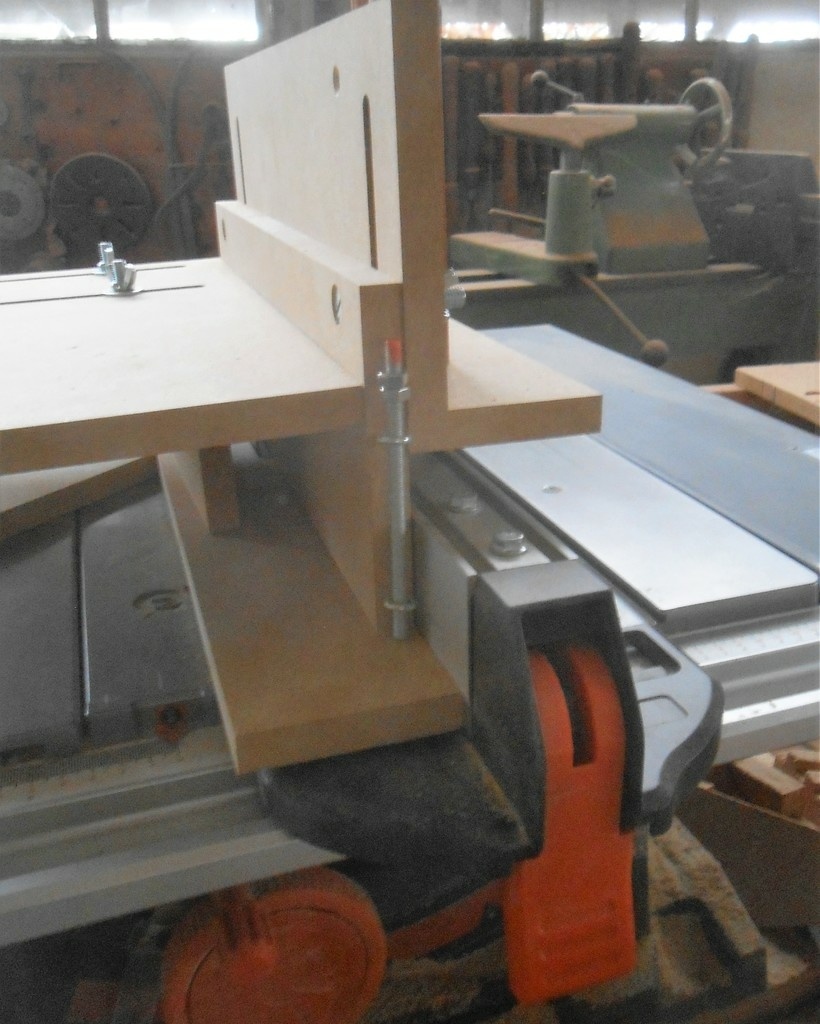

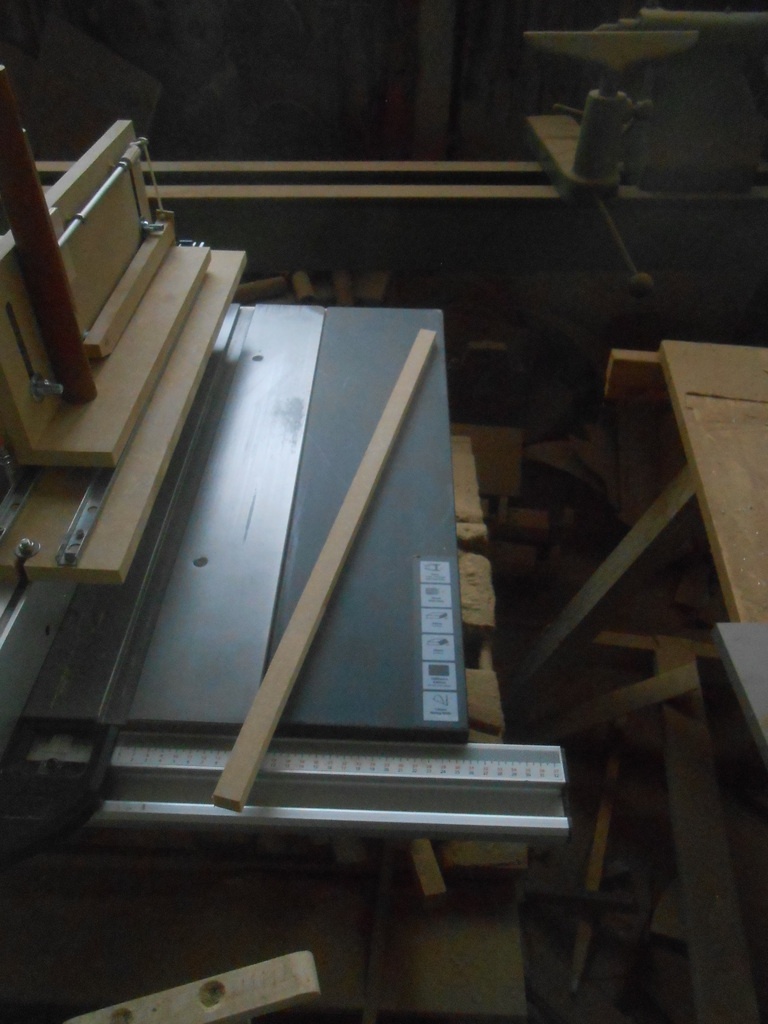

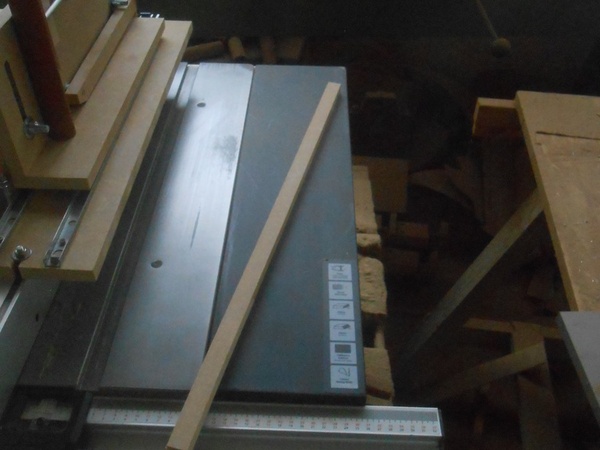

On place la planche à scier sur la table de la scie, on descend le capot de manière à ce qu'il bloque la planche en hauteur.
Le poussoir est immobilisé à cette étape, largement avant la lame de la scie.

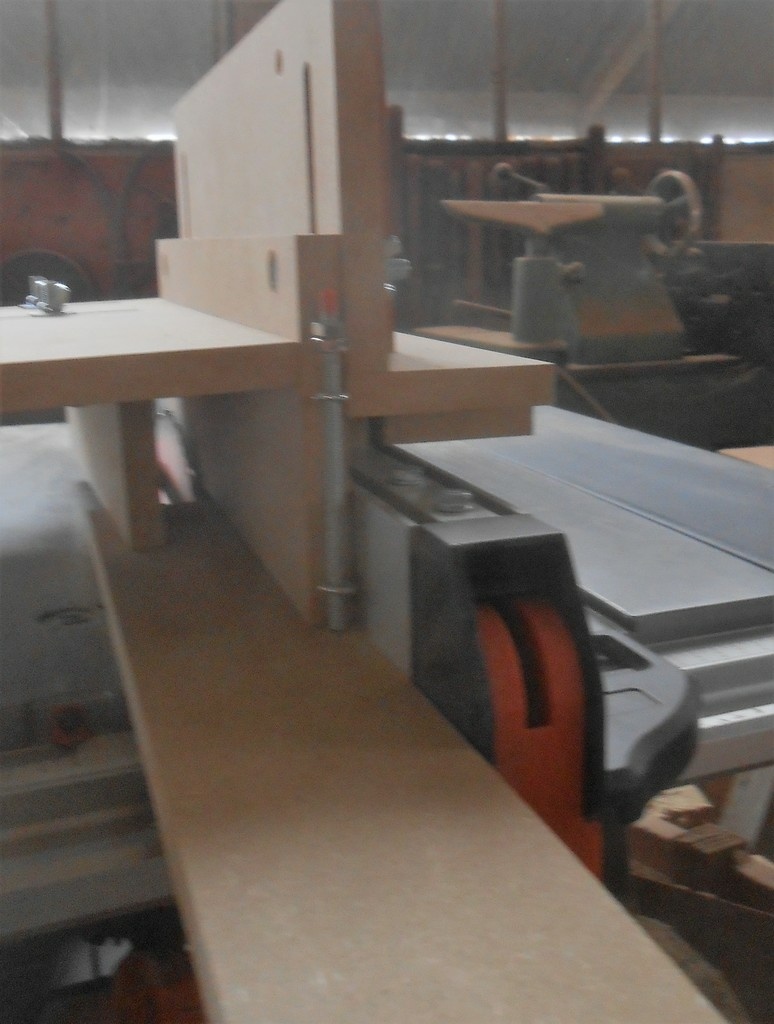

On commence de scier jusqu'à ce que la planche arrive au niveau du poussoir.

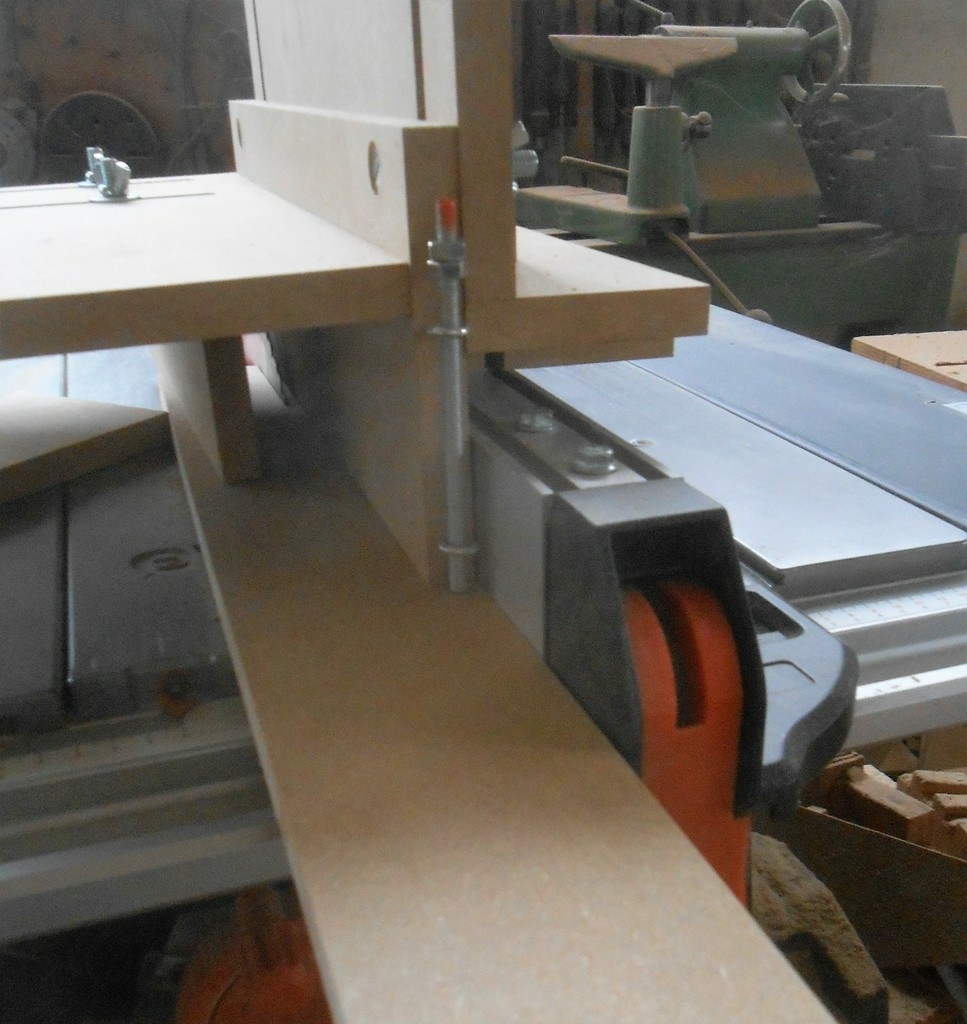

Quand le bout de la planche a dépassé le poussoir, cela libère la tige métallique verticale, qui descend, fait office de butée et permet d'entrainer la planche

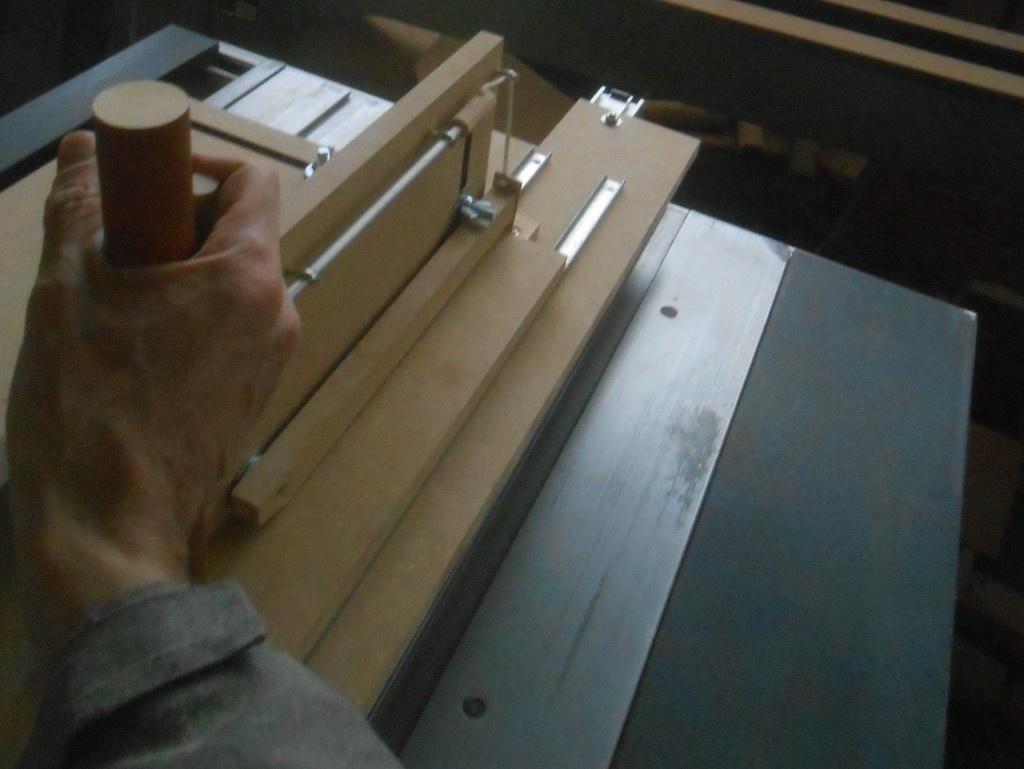

On prend alors en main le manche du poussoir, tire de la même main sur la tirette qui libère la chevillette, et la bobinette cherra... le levier libère la butée entre les rails, et le poussoir peut avancer, et pousser la planche au moment où elle arrive dans la zone dangereuse près de la lame.
et on obtient une belle baguette!
Cela a l'air compliqué parce que j'ai détaillé les étapes, mais en fait, c'est ultra simple et ultra sécurisé: A aucun moment la planche ne peut se relever ou être éjectée, et on a jamais les mains près de la lame.
C'est une machine à scier... :-)
(il me reste à faire un peigne sur la gauche, pour bien plaquer la planche contre le guide.
