Kentaro

Grand chariot pour scie sous table multifonction sécurisé


Après 10 années passées à couper du bois avec une scie à ruban et pas de scie sous table, je me suis enfin converti à la modernité, et j'ai acheté une petite scie sous table.

Pas question de mettre beaucoup de zeuros la-dedans, donc, j'ai sauté sur une occasion: une scie Evolution Rage S5, neuve pour 200 € au lieu de 300.

A réception, j'ai eu un peu peur... elle tourne vite, cette bête! et elle fait du bruit! et les guides qui étaient fournis ne me disaient rien qui vaille, pas très précis tout cela...

J'ai donc réfléchi à un chariot de coupe qui réponde à mes besoins de précision, et qui soit le plus sécurisé possible.

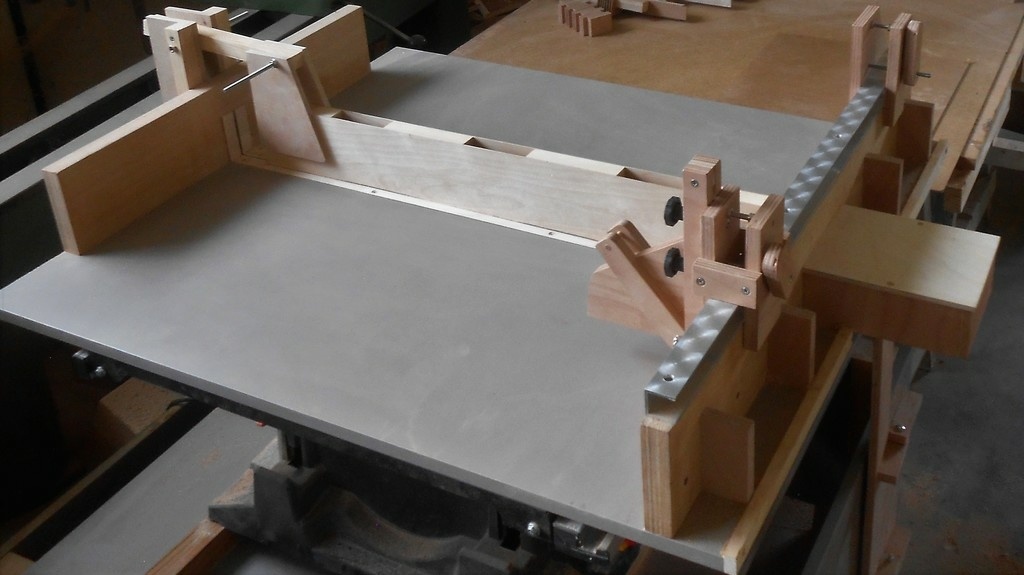

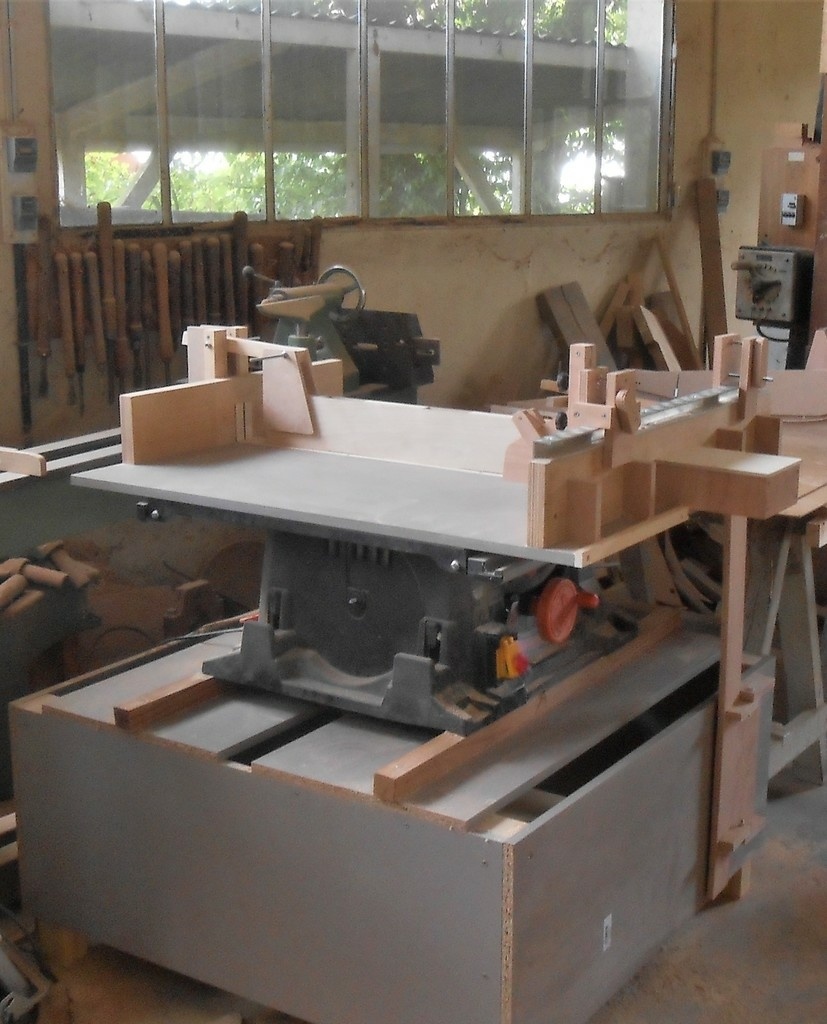

Le plateau donne une surface de coupe de 90 x 90 cm. C'est suffisant pour moi en profondeur, et je peux bien sur passer des morceaux de panneau de plus grand longueur.

Sur le principe, rien de nouveau, c'est un chariot de découpe comme on en voit plein.

Après quelques ajustements des coulisses, passage à la paraffine, etc, il se déplace désormais sans jeu, sans vibrations, et c'est très stable.

J'ai quand même rajouté quelques détails:

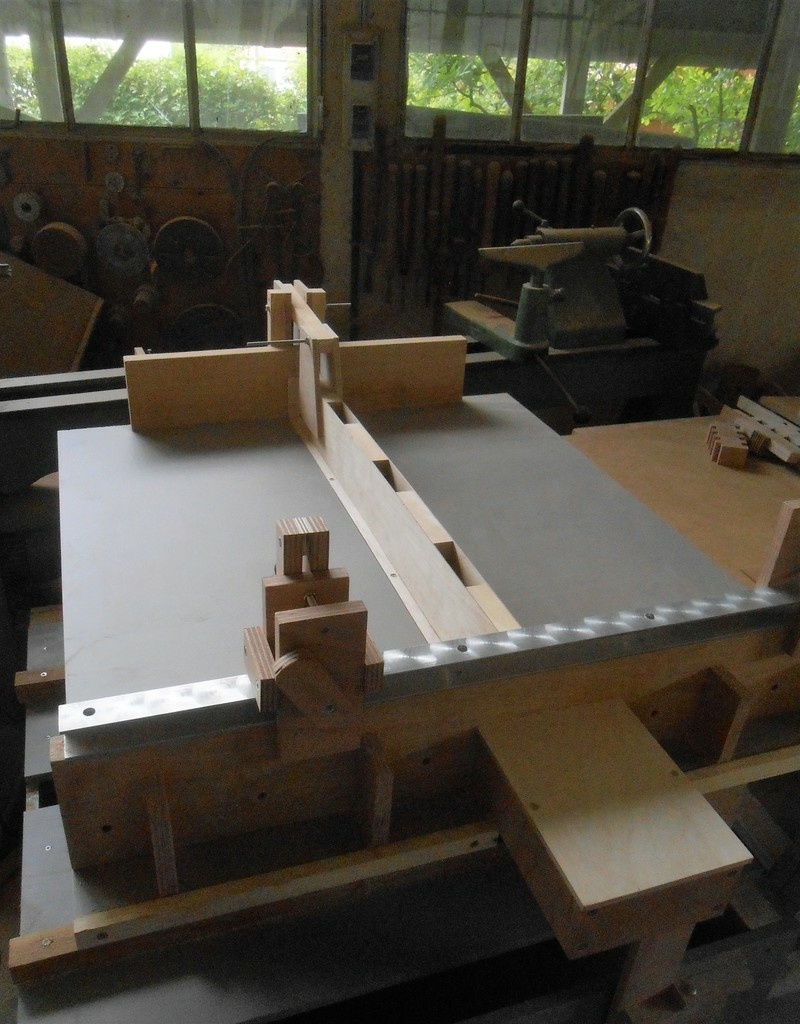

Le capot:

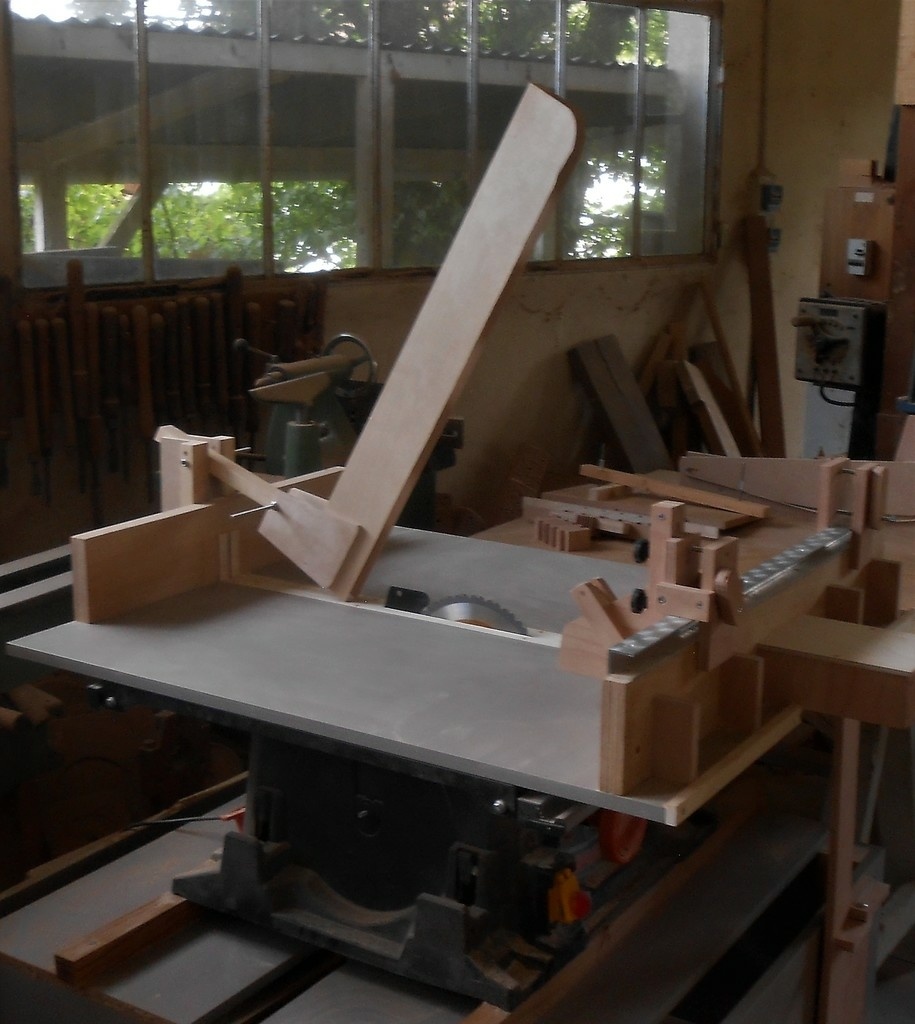

IL fait toute la profondeur du chariot, en cp de 1,5 mm, et il se relève à partir d'une charnière articulée:

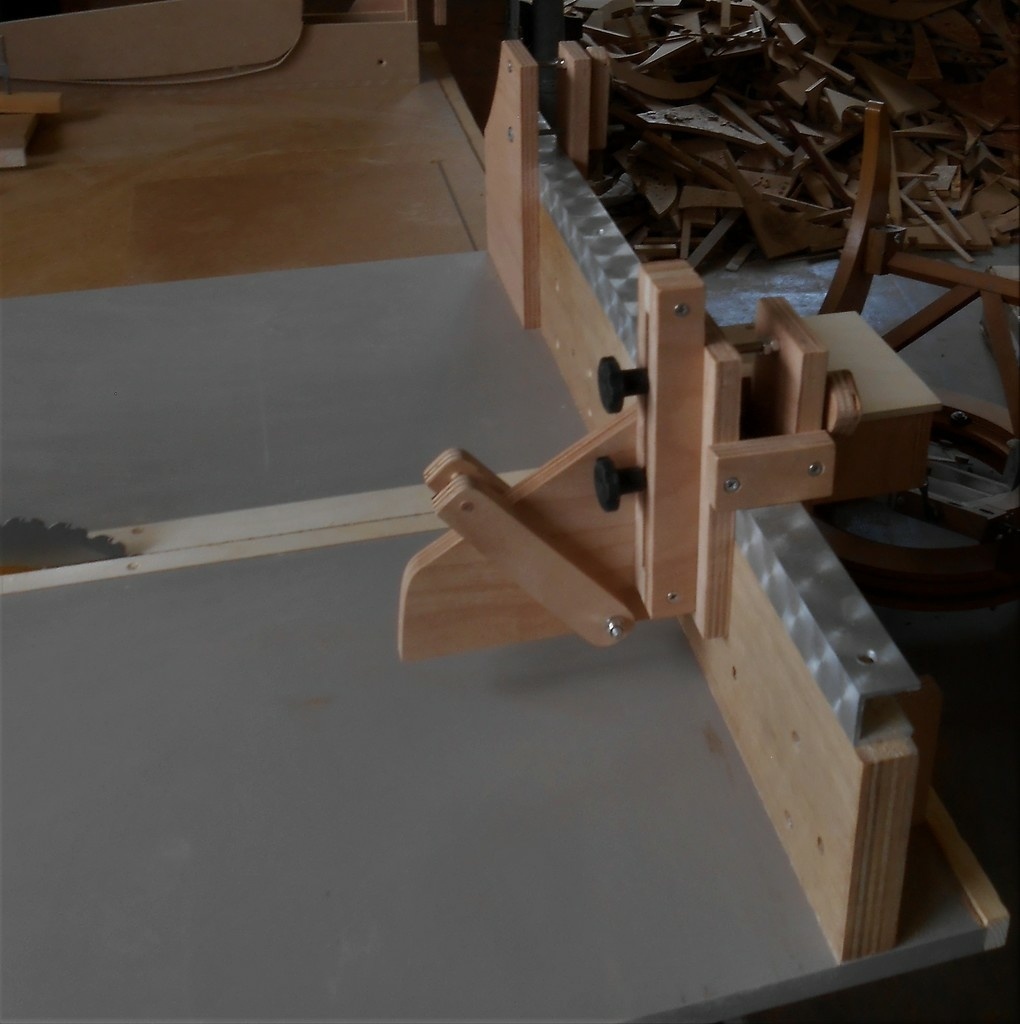

Système de blocage des pièces:

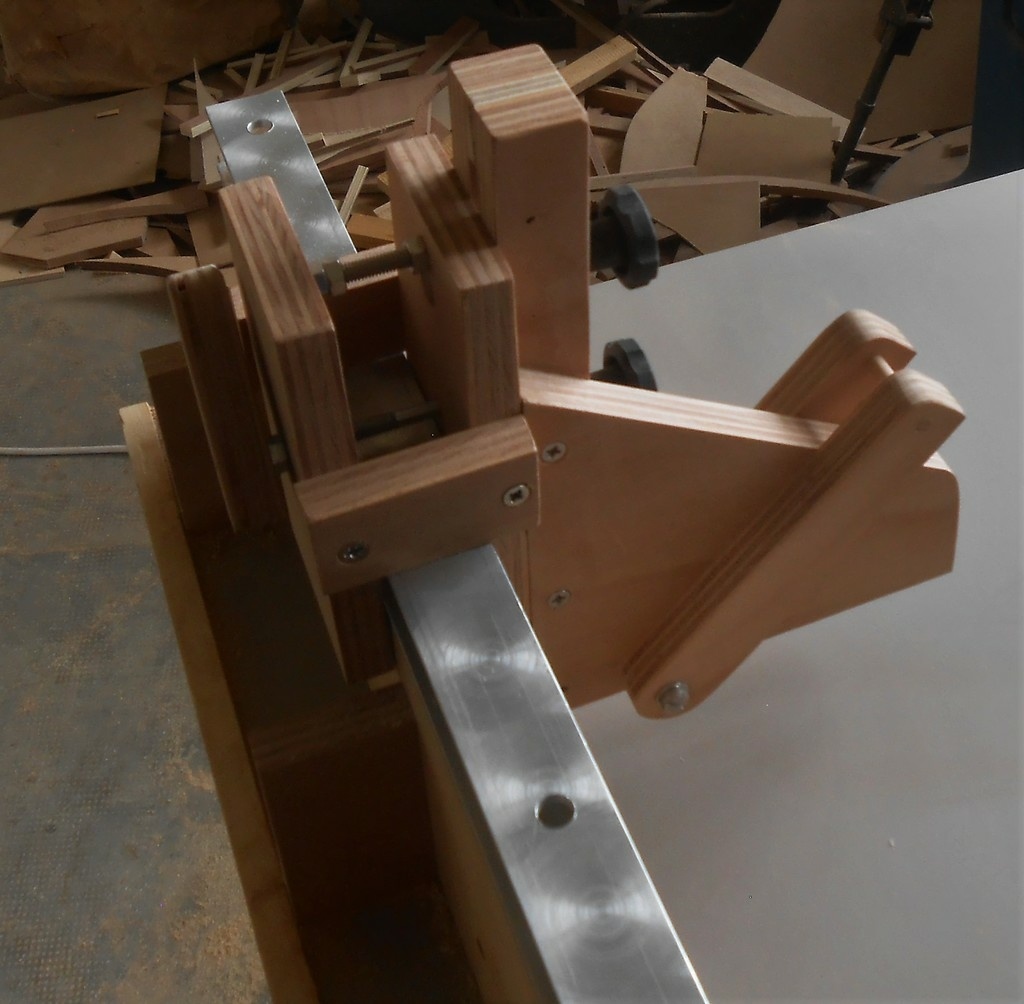

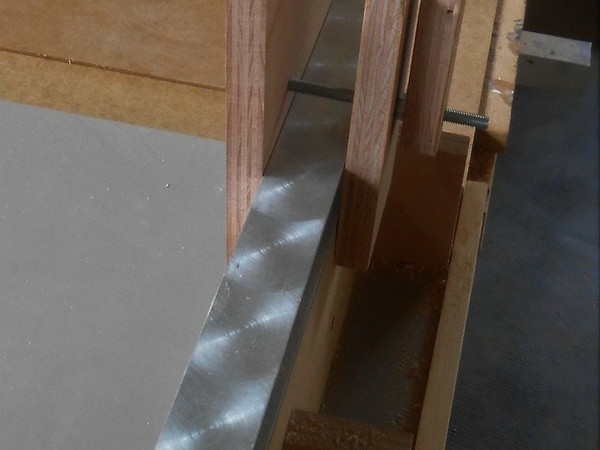

Le bloc de fixation est réglable en hauteur et une came permet de bien fixer la pièce à découper. Plus de mains qui se baladent sur le plateau... A noter le système de serrage, avec une vis poussante, une vis tirante. Pas besoin de rainures, T tracks de chez Incra plaqué or ou autres...

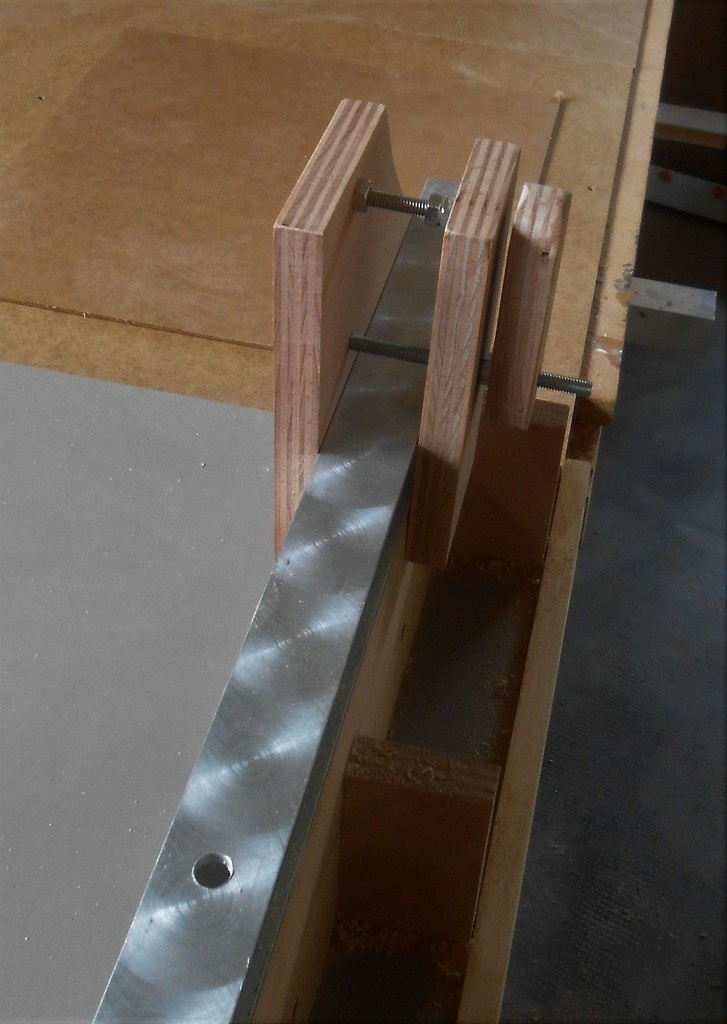

Butée:

Une petite butée de profondeur. IL faut que je la modifie pour qu'elle soit relevable à volonté, en rajoutant une charnière:

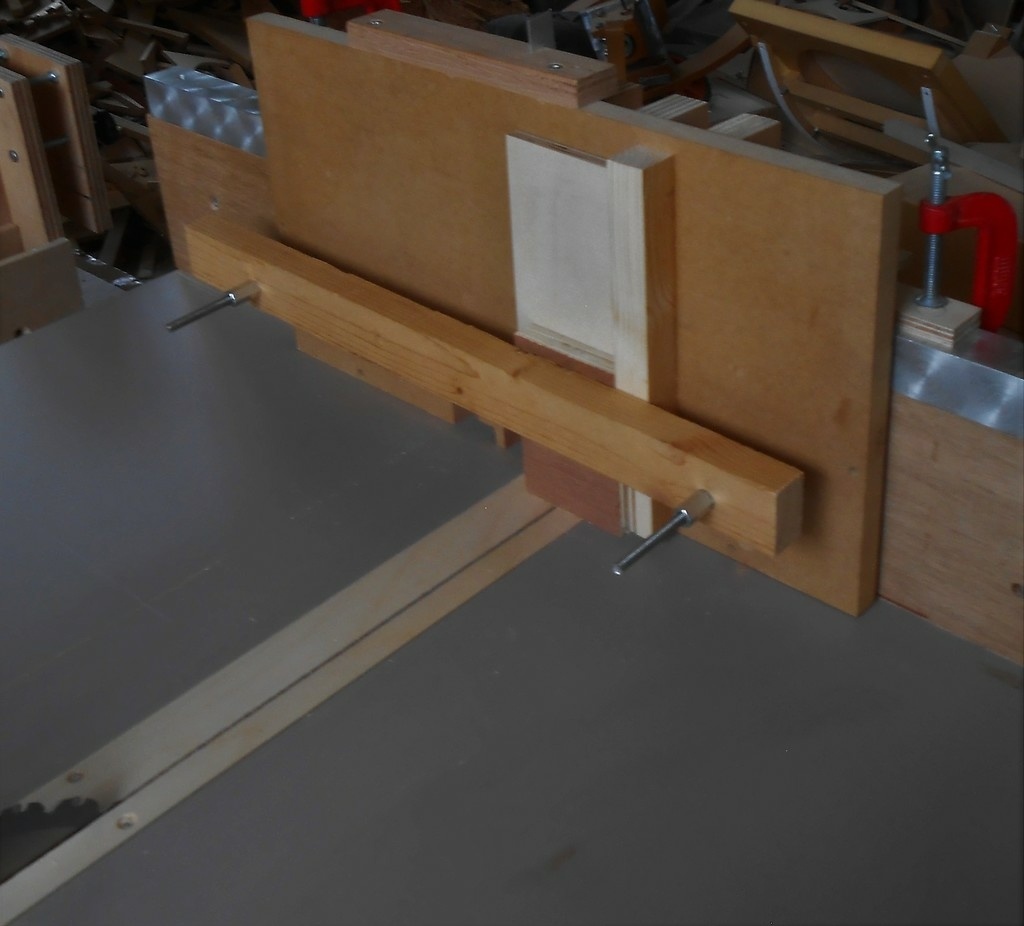

Guide parallèle:

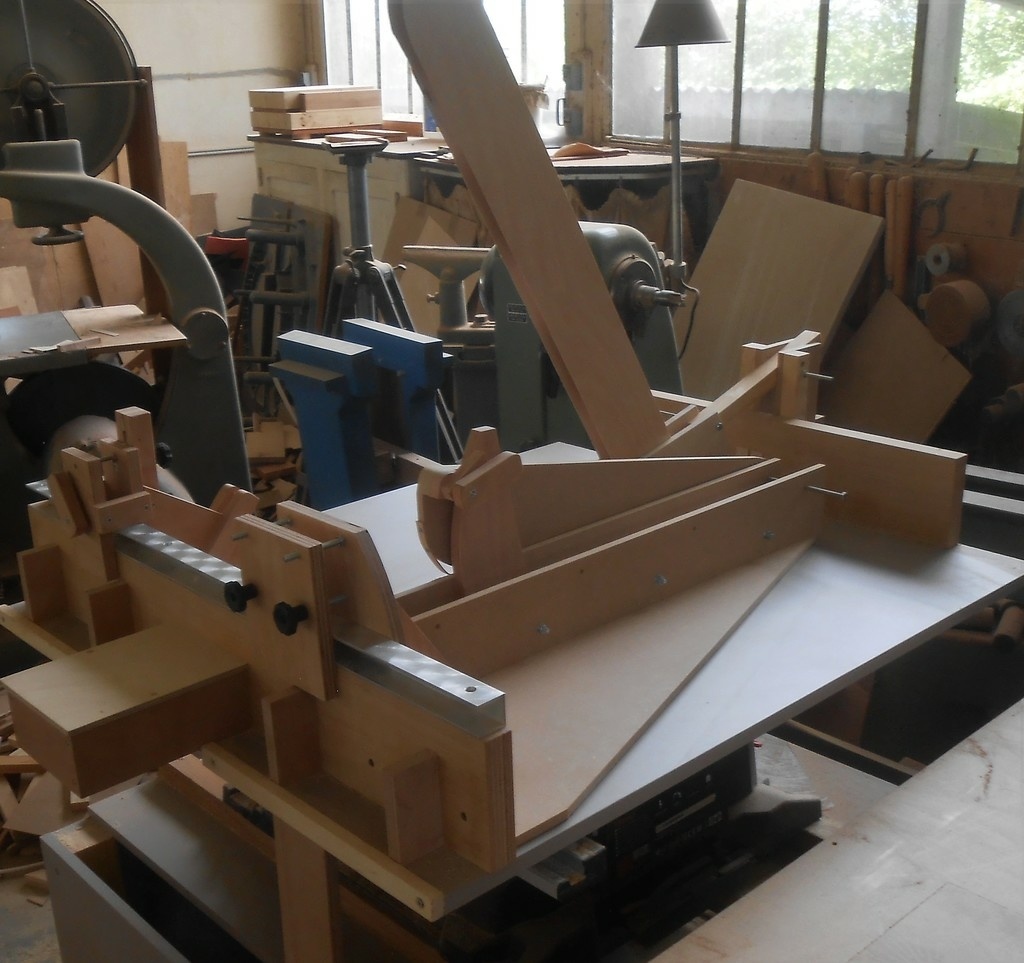

Un grand guide parallèle peut être fixé contre le mur avant. De forme triangulaire, il a une large assise qui lui permet de bien se positionner contre le mur avant.

Une plaque fixée sur chant et basculante permet de retenir la pièce à découper en cas de kick off.

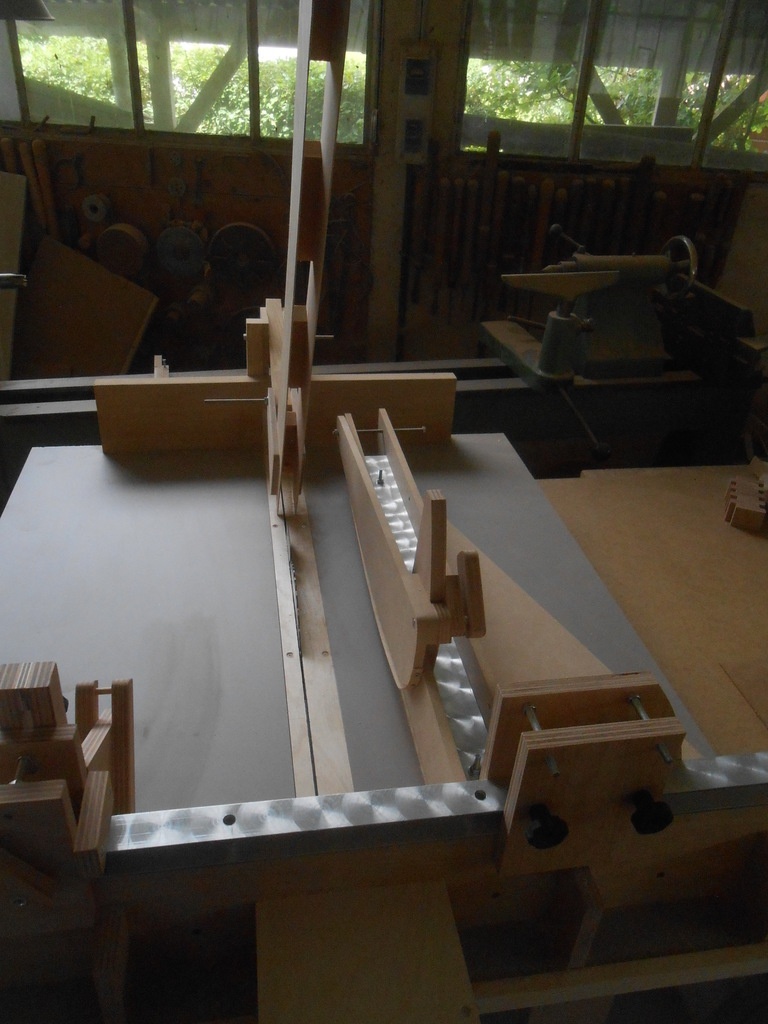

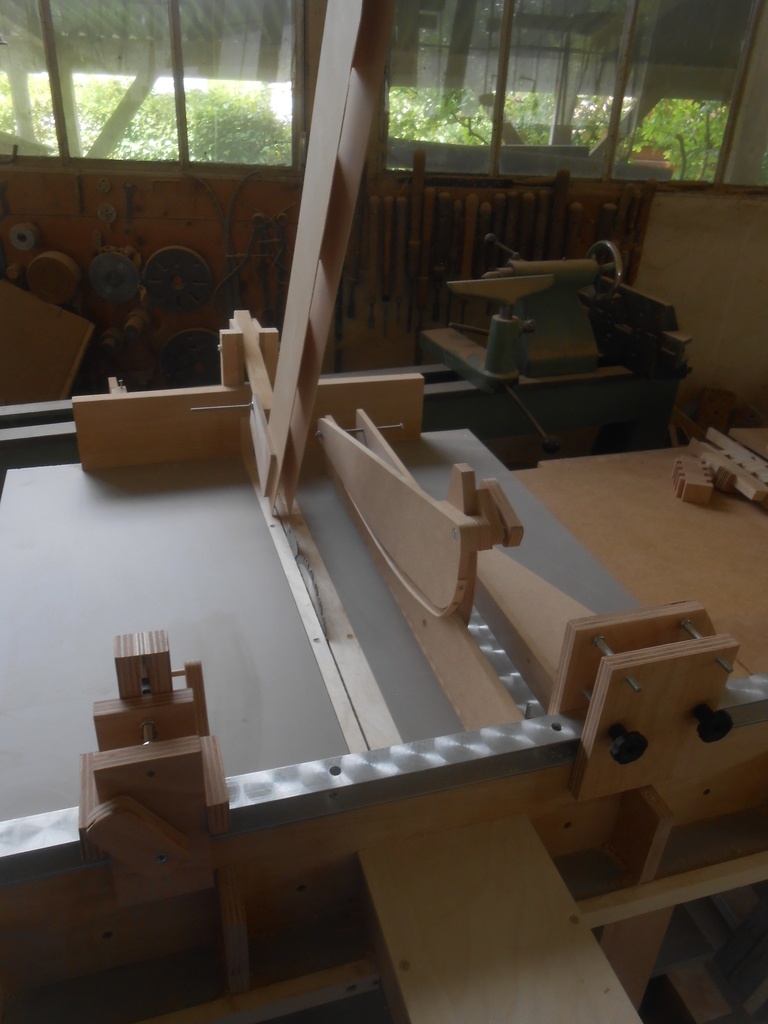

Module pour queues droites:

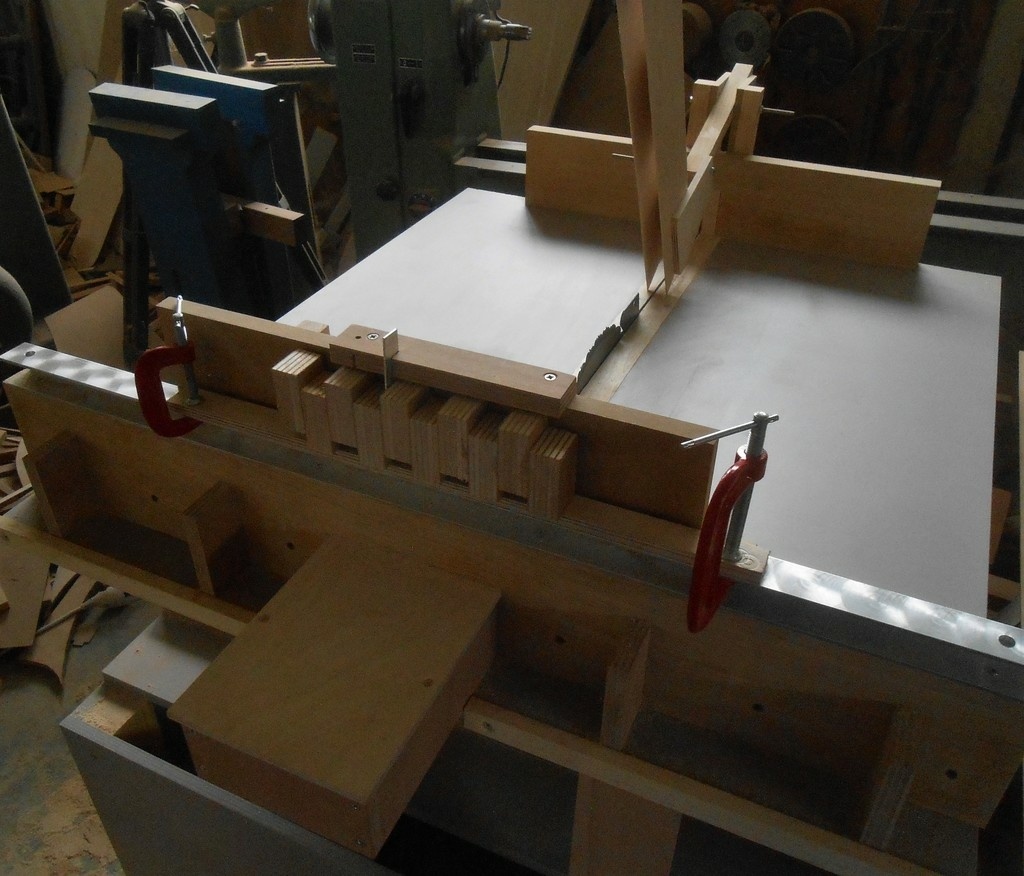

Un montage "classique" pour réaliser des queues droites. La plaque sur laquelle sont fixées les pièces à usiner se déplace et est guidée par la languette (de l'épaisseur de la lame de scie), sur les "créneaux".

C'est assez préhistorique, mais cela donne des queues droites de très bonne facture!

Module pour tenonner:

Voir le pas à pas:

En conclusion, je suis très très très content de mon investissement de 200 €! Avec ce chariot ad hoc, j'obtiens une très bonne précision, en terme d'équerrage et de coupe (j'ai fait le test de la découpe d'un grand carré de 50 cm 5 fois et l'écart à la 5ième coupe et de l'ordre du chouïa...) et j'ai un sentiment de bonne sécurité: Je n'ai jamais les mains près de la lame pendant la coupe et les pièces sont bien tenues.

J'ai vraiment l'impression d'avoir une "machine à scier le bois " et pas d'un truc destiné à bouffer les doigts...

La prochaine étape, ce serait de motoriser l'avance du chariot... Avec un petit treuil électrique, cela doit être faisable...

Mis à jour

Publications associées


Discussions

Kentaro  a publié la création "Grand chariot pour scie sous table multifonction sécurisé".
il y a 6 ans
Santé !

Impressionnant ce chariot.
J'aime beaucoup le module de queues droites :)

Kentaro

Merci!

Pour le module de queues droites, je l'ai amélioré depuis la photo, en fixant la languette sur un levier pivotant (comme pour le système pour les tenons). On n'a plus à soulever tout le bloc mobile, ce qui avait tendance à introduire de la poussière ou de la sciure, et donc, de ne plus être si précis.

Jeromymacam

Ah le voilà enfin !
Beau travail.

AlexJ

Sacré chariot

dneis
( Modifié )

C'est chouette !
Mais comment vas tu faire maintenant pour accéder au tour et tourner des grands pieds de table ? ;)

Kentaro

Ce tour, en fait, je ne l'utilise pas. Mais il faudra que je m'y mette un jour. Je placerai alors le piétement de la scie sur roulettes amovibles pour la déplacer.

Bebs
( Modifié )

Super chariot ! J'ai encore de la marge de progression dans le travail du bois
😁

Nesty

Félicitations !

Mike0411
( Modifié )

Ah oui tu m'en avais et le voila !
Belle perf 😉
Je vais piquer 2-3 idées pour améliorer le mien je crois 🙄😊

bernardrebout

Belle pièce, bien pensée, je suis en train de lui faire un cousin éloigné , mais je manque de temps et le budget doit friser 0 € d'investissement, dixit dame Bene!

Nino

Bonjour,

J'ai fait l'acquisition récemment de cette scie RAGE 5S. Je vous félicite pour votre travail qui est très impressionnant! Auriez vous plus d'informations (dimensions, photos, explications de réalisation) et de détails (plans?) sur votre travail car je ne vous cache pas que j'aimerai bien aboutir sur quelques choses de semblable à vous. Cela semble vraiment sécurisant (ce n'est pas que la machine ne l'est pas d'origine mais votre montage l’amplifie largement) et j'imagine bien que la précision est irréprochable sans parler des gabarits complémentaires qui diversifient les possibilités que vous offrez sur cette machine.

Merci d'avance,

Mémémarie
( Modifié )

Bonjour, et merci pour le partage. Je suis en train de fabriquer mon propre chariot, et je suis très intéressée par le système de blocage des pièces que vous proposez ... mais je n'ai pas tout compris. Auriez vous le temps d'un croquis ou d'explications supplémentaires ? ... Merci et encore bravo.

Kentaro

Bonjour,

C'est assez simple. Il y a un système de coulisse verticale, qui permet de monter et descendre la pièce "en triangle", en fonction de l'épaisseur du bois à découper. Deux boutons permettent de fixer le triangle en fonction de la hauteur. Ensuite, le "levier" agit comme une came, quand on abaisse le levier, il vient presser au dessus de la pièce de bois à découper, et la bloque.

marc40110

merci mais avec tout ces petits morceaux de bois je trouve bien complexe et beaucoup de travail. mais bon vous avez dix ans de coupe .
comment tient le guide parallèle sur le chariot , surtout s il on peut le dépassé .
a quoi sert un si grand protège lame ?

Twinotter
( Modifié )

Bonjour
J ai la même scie que vous et me suis essayé moi aussi à la fabrication d un traîneau de coupe. Et je me suis heurté à un pbm existentiel:
Uitilzez vous les 2 rainures de la table ou 1 seule, étant dit que la rainure de gauche est sur un chariot transversal qui a lui même beaucoup de jeu …..

Évidemment , je suis preneur de tout plan, conseil, astuce au sujet de cette scie

Merci

Kentaro

Twinotter Bonne question! J'aurais dû en parler. J'utilise les deux rainures, et j'ai bloqué le chariot, de manière à ce que la rainette soit bien fixe et parallèle.

Baudet

Bonjour kentaro.
Je prévois aussi un chariot , et en recherchant des idées je suis tombé sur ta publication.
Il y'a déjà un chariot sur la combi,une table alu sur roulements,sans jeu mais pour des petites choses je trouve aussi les doigts sont trop près
Cette conception, sécurité et precision, m'inspire.
Et la fixation, sans devoir visser/revisser...
Depuis 4 ans que tu l'utilises, tu modifierais quelques choses ou pas ?
Je ne pense pas faire autant d'accessoires d'un coup, la fixation et une butée bien sûr, puis un guide, droit et sans doute d'onglet.
Et ensuite au gré des besoins..
Je n'ai pas compris le système pour eviter le kick back, tu pourrais me l'expliquer s'il te plaît?
Merci
