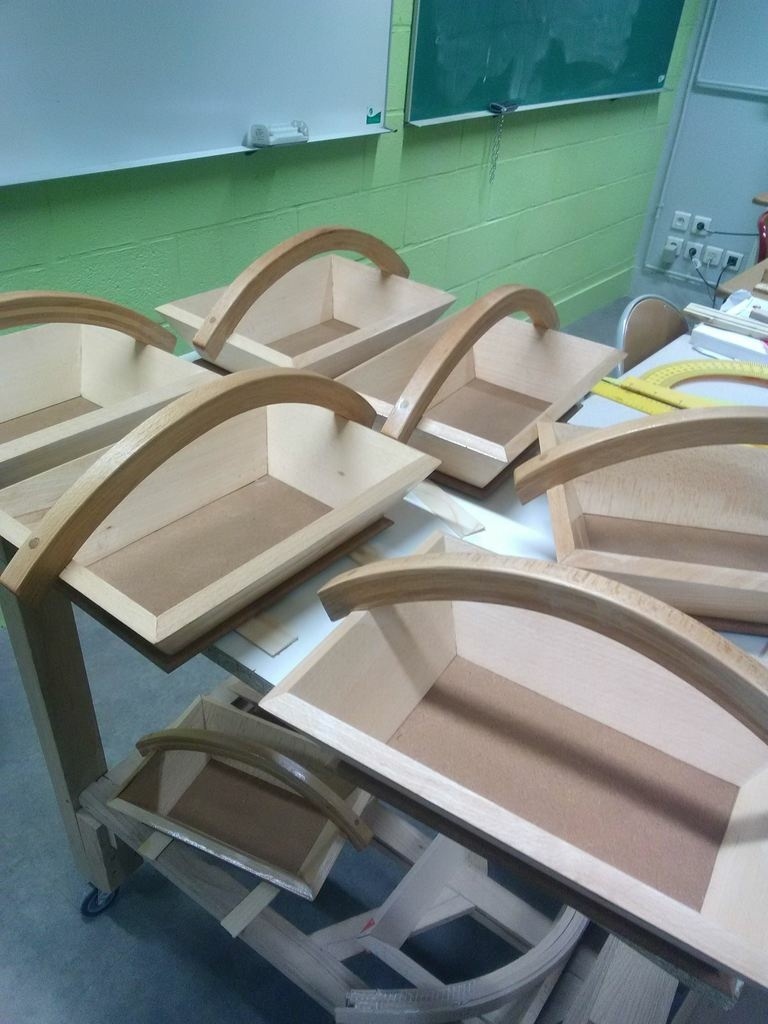

Dans le cadre de mon CAP, mon professeur référent m'a demandé de réaliser 8 paniers en hêtres avec anses en lamelles de hêtre de 5mm.
Ce travail est normalement du niveau bac pro mais à cause du temps réduit pour les réaliser (5 jours) on m'a demandé de les faire.
1. Réalisation de l'épure et de l'arrêtier.
Avant d'entamer tout travail pratique, il a fallu effectuer l'arrêtier afin de déterminer les angles de corroyage car mon prof ne souhaitait pas refaire le travail de l'année précédente (faites par un autre prof) qui consistait à assembler à plat joints...
Donc cours accélérer du traçage de l'épure car ce n'est pas du niveau CAP mais du niveau Bac Pro.

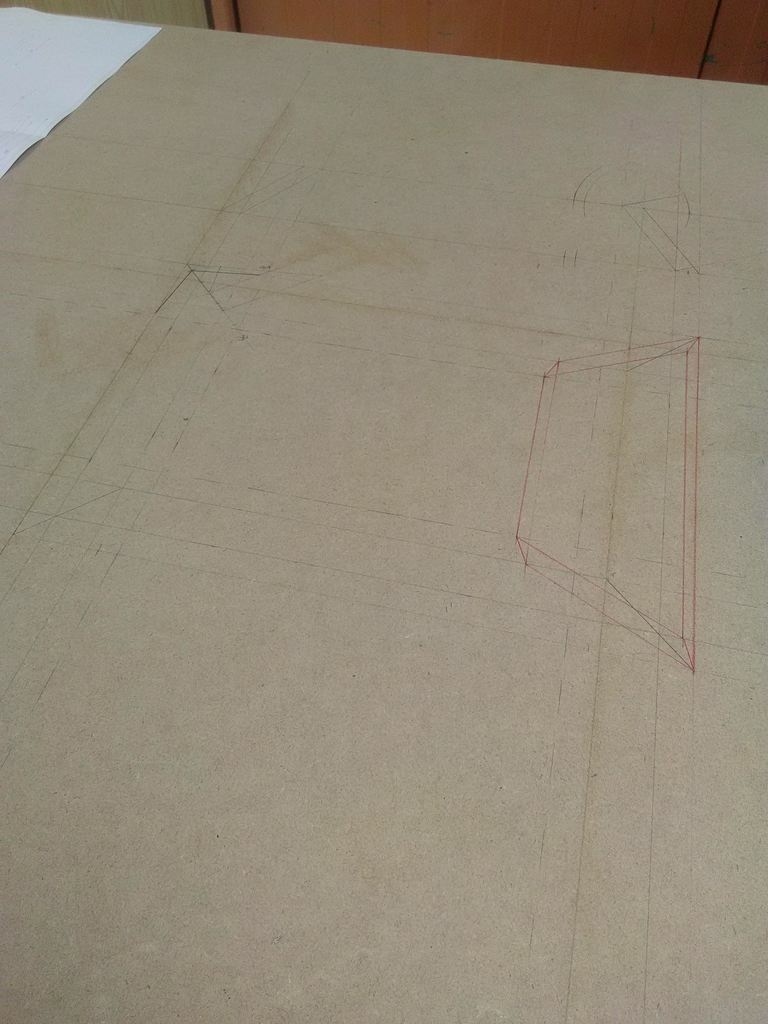

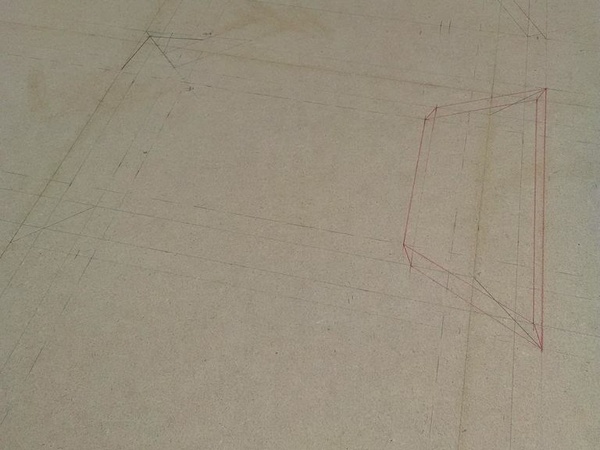

Voici donc le résultat:
On ne voit pas très bien mais j'espère que cela sera suffisant
2. Débit des pièces
Après avoir trouver les angles de corroyage, je passe au débit des pièces.
Je vais donc farfouiller dans la pièce de stockage pour trouver du hêtre... Il me faudrait 16 morceau de 330mm de long et 16 morceaux de 230mm pour une largeur de 89mm et une épaisseur de 15mm.
C'est assez vite fait vu le matos de l'atelier :-)
3. Réglages machine et coupes
Toutes les coupes se feront à la scie à format MARTIN. un outil top pour ce genre de travail.
Donc angles de corroyage mais aussi coupe de pied.
C'est rapide et efficace.
4. Assemblage des paniers

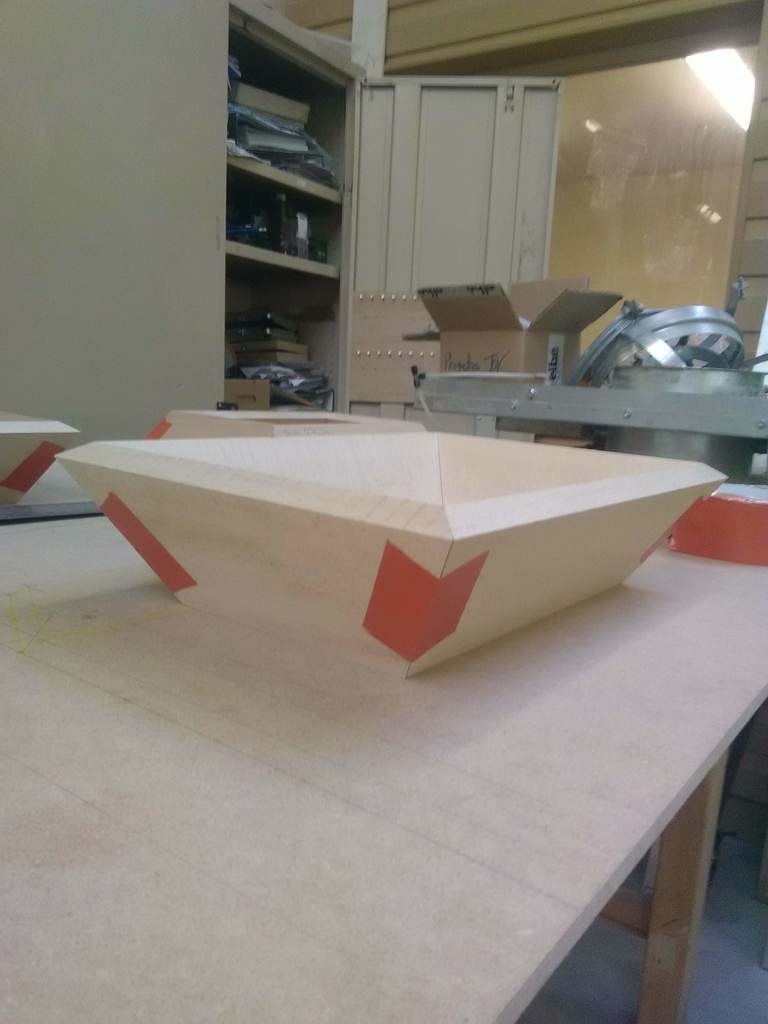

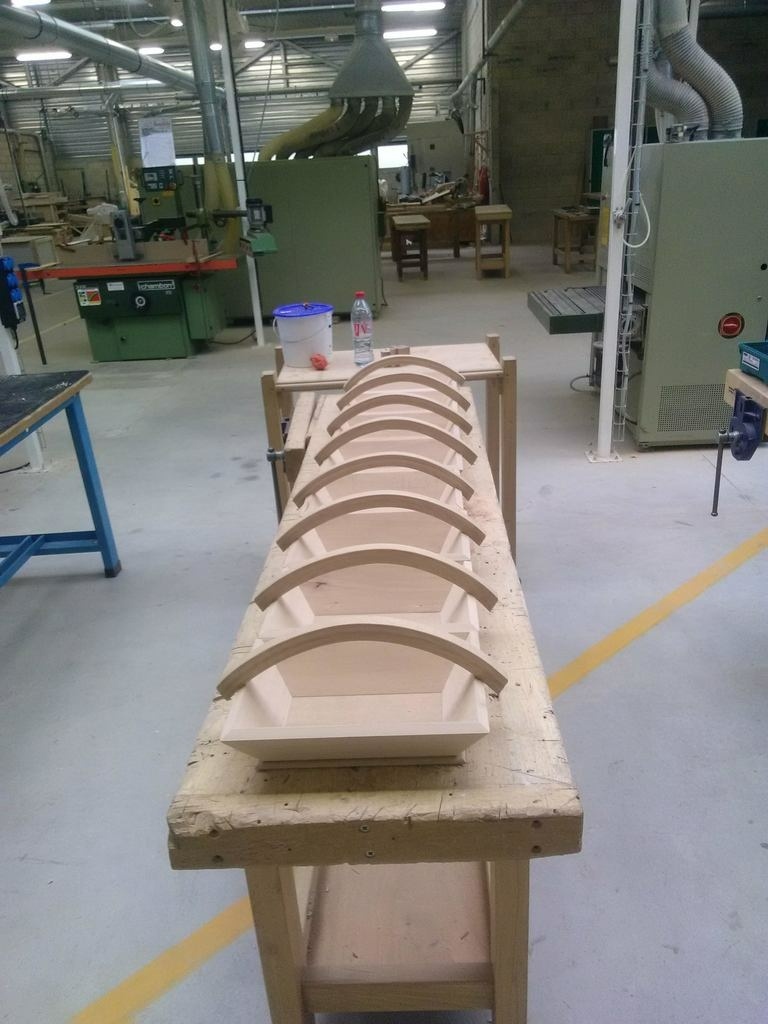

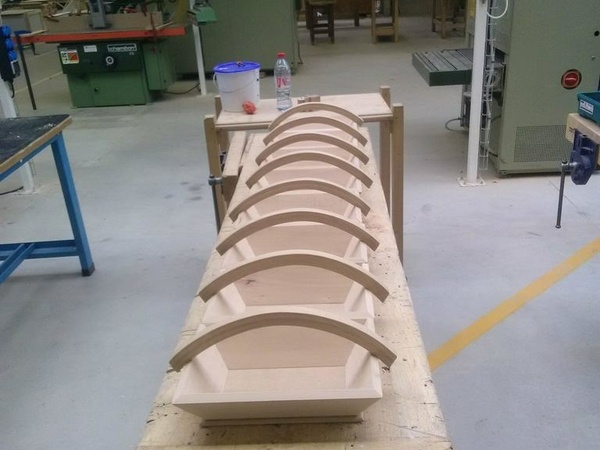

Comme j'étais absorbé par mon travail, je n'ai pas pris trop de photos mais l'assemblage s'est fait aux lamello avec un montage d'usinage afin d'avoir une excellente stabilité et donc ne pas avoir de jour dans les angles.

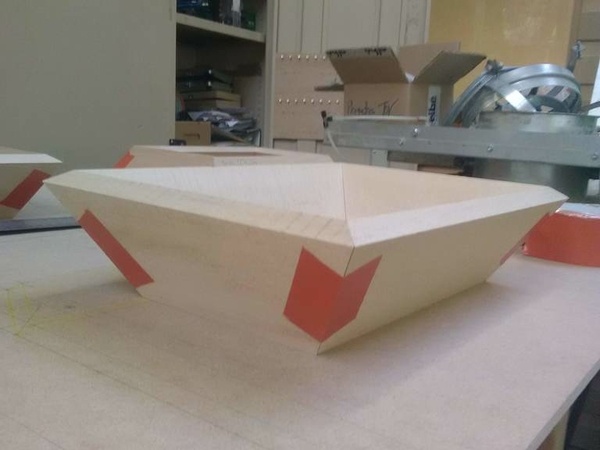

Avant assemblage définitif, je fais un montage à blanc avec les moyens du bord...
5. Fabrication des anses
Bon alors là, je tiens à préciser que j'aurais pu mieux faire mais avec le temps imparti, on a fait avec ce qu'on avait.

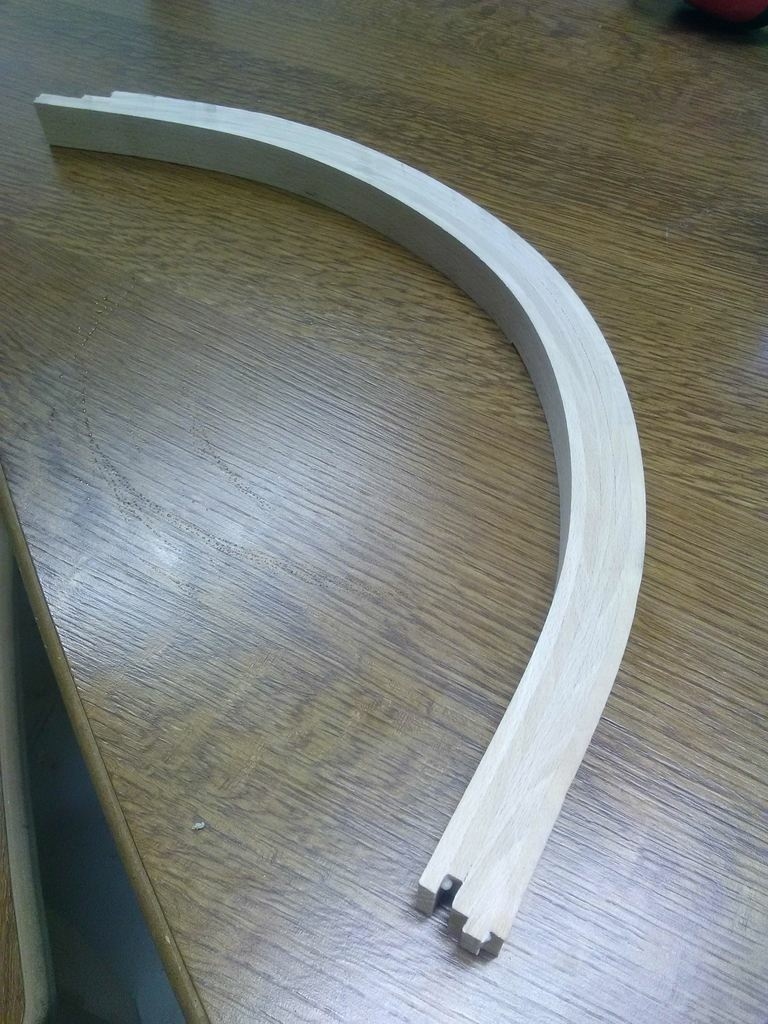

J'ai donc débiter des lamelles de 5mm d'épaisseur en hêtres (longueur 800mm et largeur 25mm).

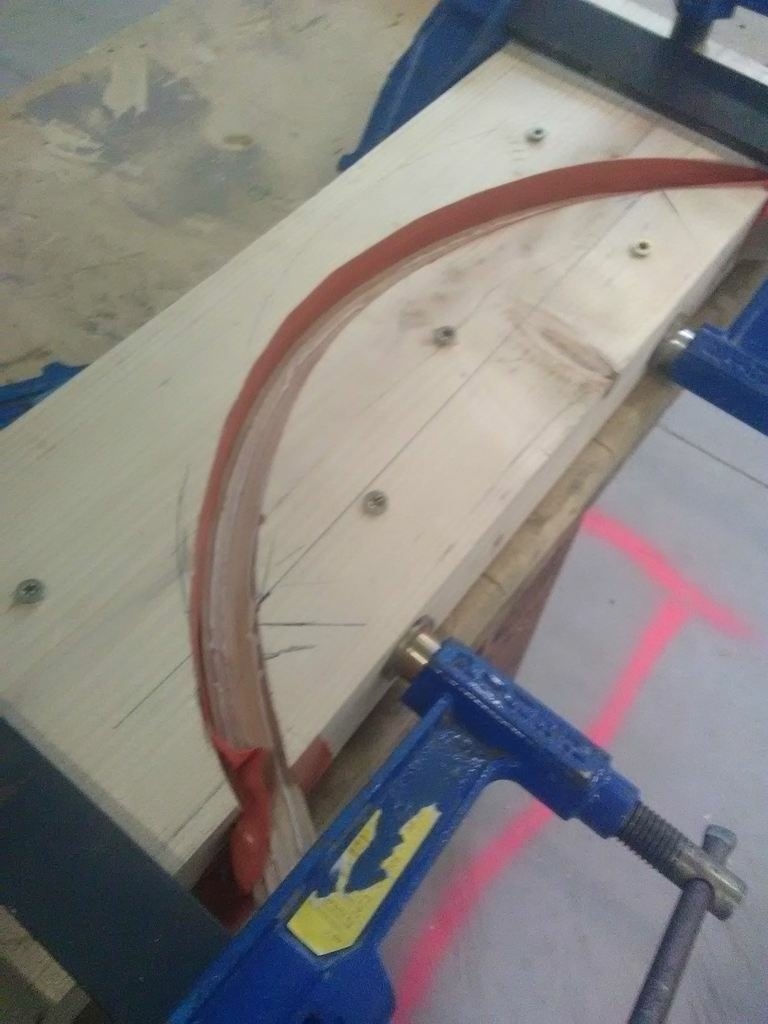

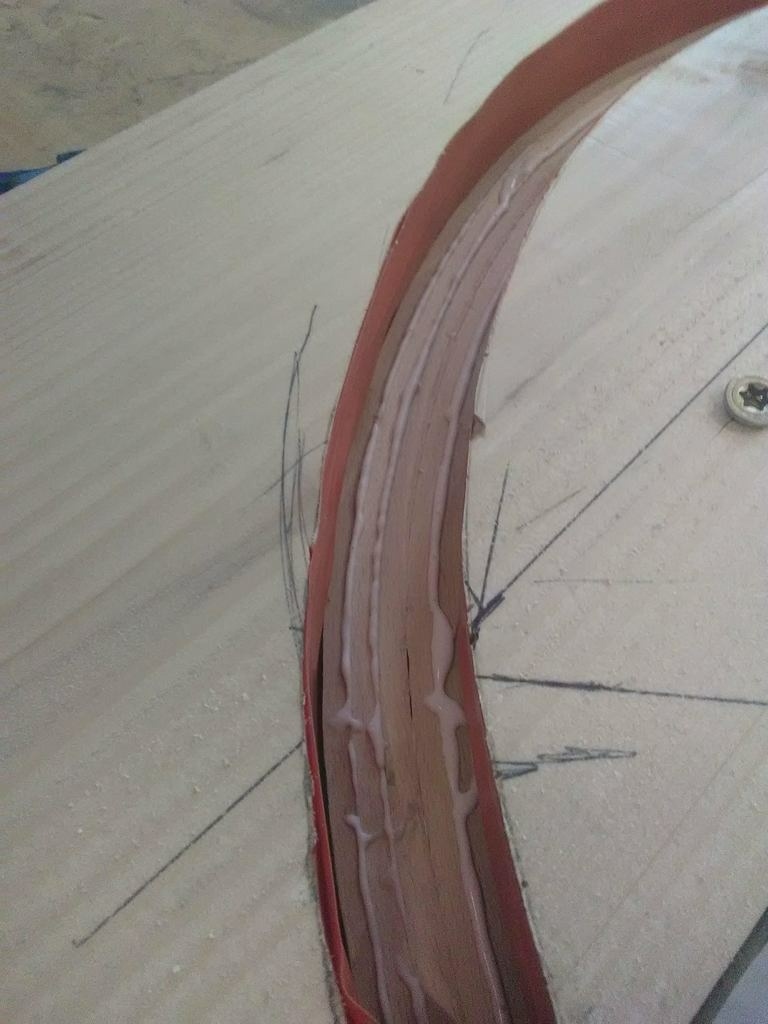

Après avoir reporter les cotes du panier, je fabrique un gabarit pour le cintrage dans un chevron de sapin.
Découpe à la scie à ruban puis affinage de la forme à la ponceuse à colonne.
Puis je rabote pour arriver à 20mm de largeur.
On arrive à un résultat propre. :-)
6. Fabrication des fonds
Les fonds seront en médium (pas le temps de faire un fond en massif pour chaque panier!) de 10mm et visés par dessous (là aussi pas le temps de faire autre chose).
Un petit 1/4 de rond à la toupie sur chaque côté et chaque face pour un rendu plus propre :-)
7. Poncage et assemblage
Bien évidemment, on ponce l'ensemble des pièces pour un résultat propre avec la masure puis on procède à l'assemblage des anses.
Pour ce faire, je perce avec une mèche de 8mm et une butée de profondeur, l'anse et le panier en même temps.

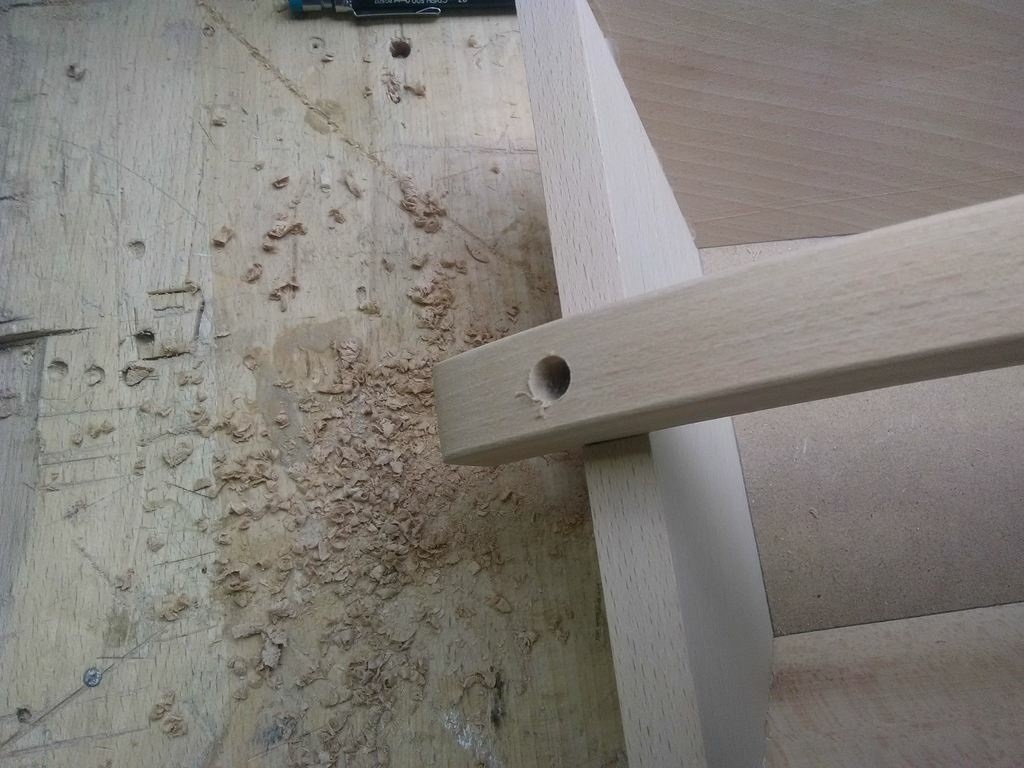

En suite je colle le tourillon et je l'insère dans son logement puis je rabote et ponce le surplus de tourillon.
- Finition
On terminera par une couche de laser incolore pro pour la protection... Rien de particulier sur cette étape...
Licence
Discussions
Très chouette, sauf le fond en MDF, mais bon tu as expliqué la raison de ce choix.
Question : pourquoi parles-tu d'angle de corroyage ? J'en étais resté au fait que le corroyage correspond aux opérations de dégrossissage du bois par dégauchissage et rabotage, et non mise au format par sciage ?!
Merci Beaucoup FMJ :-)
Je vais essayer d'être clair (parce que c'est pas facile par écrit lol).

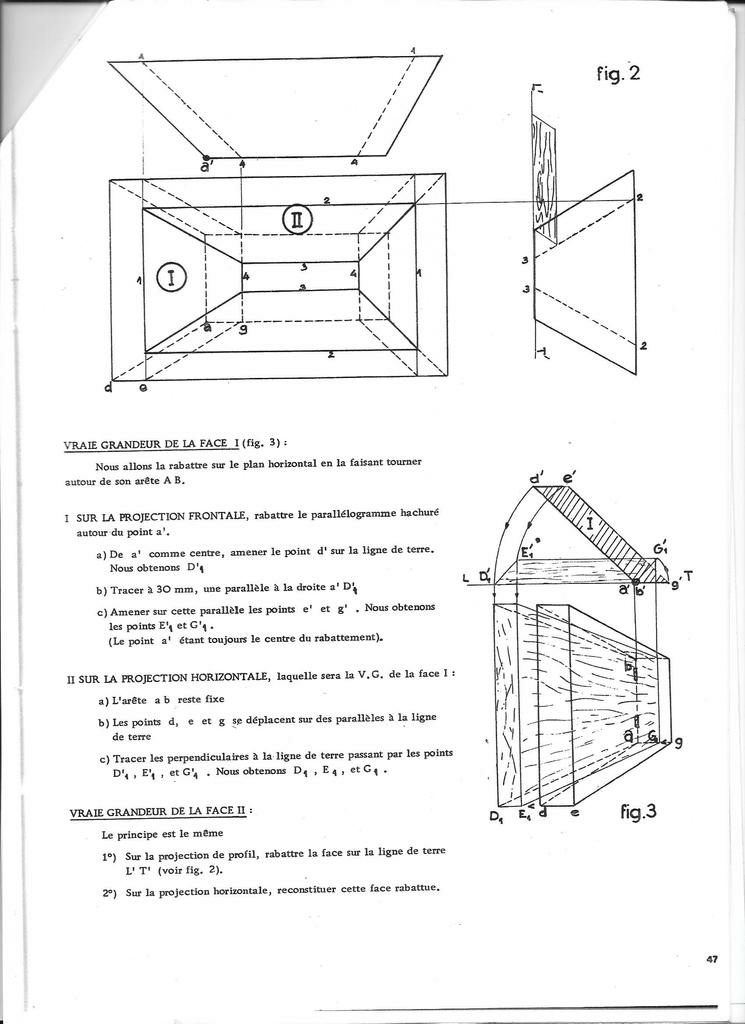

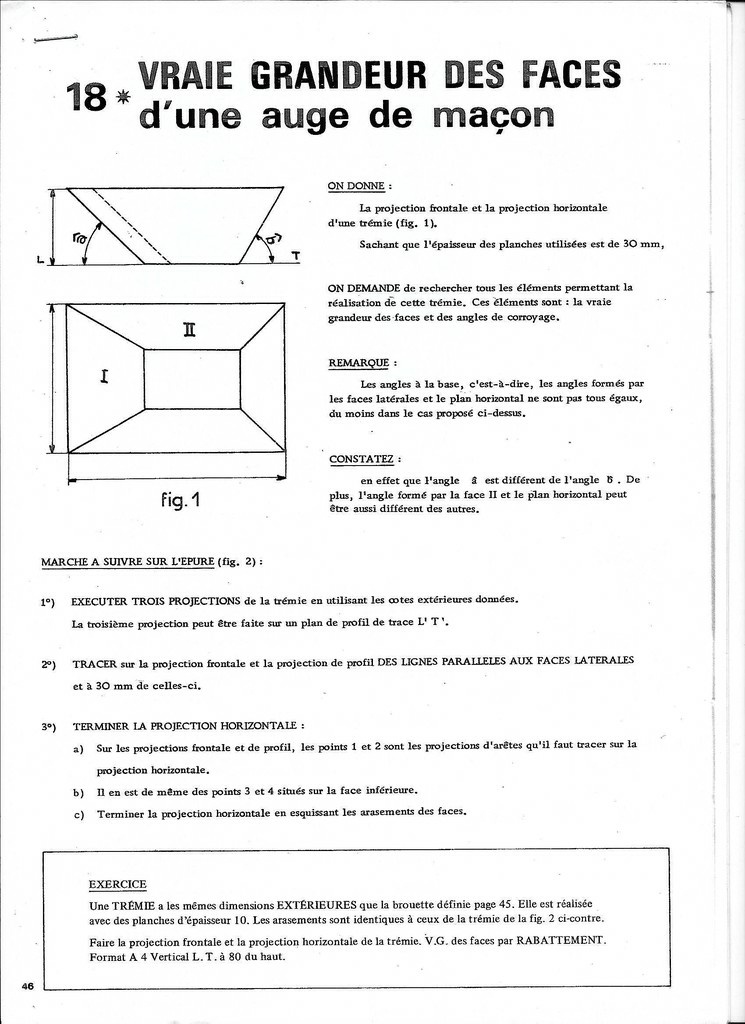

Quand on veut trouver les angles de coupe pour un dièdre par exemple (toit d'une maison), il faut tracer ce que l'on appelle un arêtier (CF ma première photo).
Ce dessin te donner une vue 3D d'une pièce en 2D.

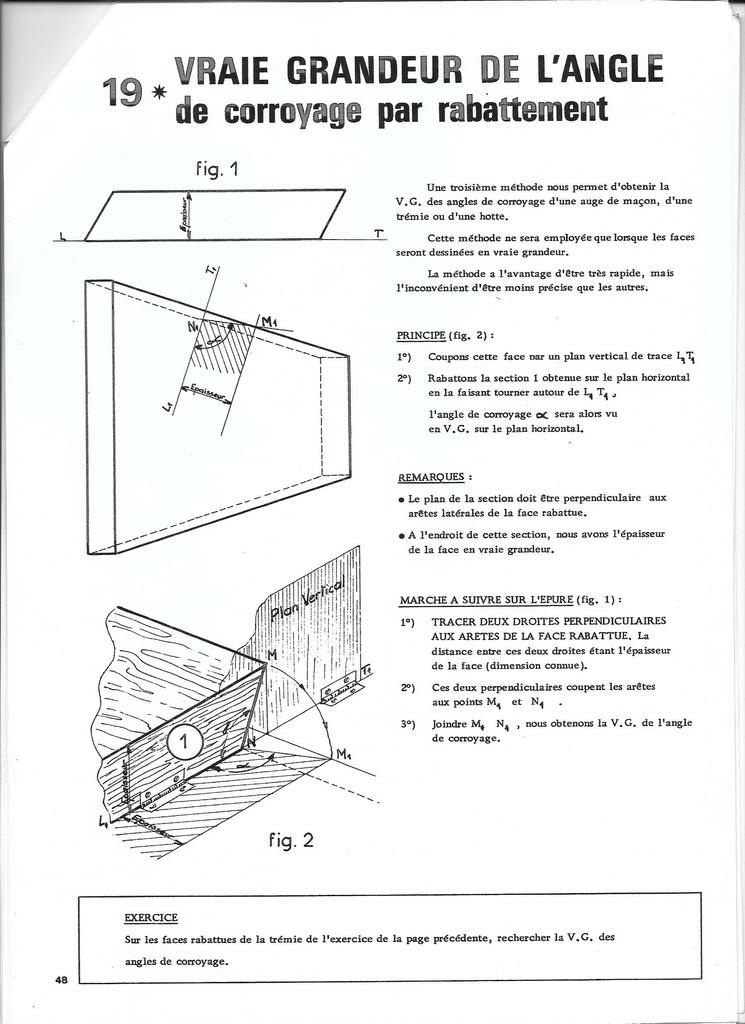

Elle te permets grâce à la géométrie descriptive, par le biais de traçage, de trouver ce que l'on appelle la Vraie Grandeur (Vga).
