Escalier double 4 tournant bien charpenté

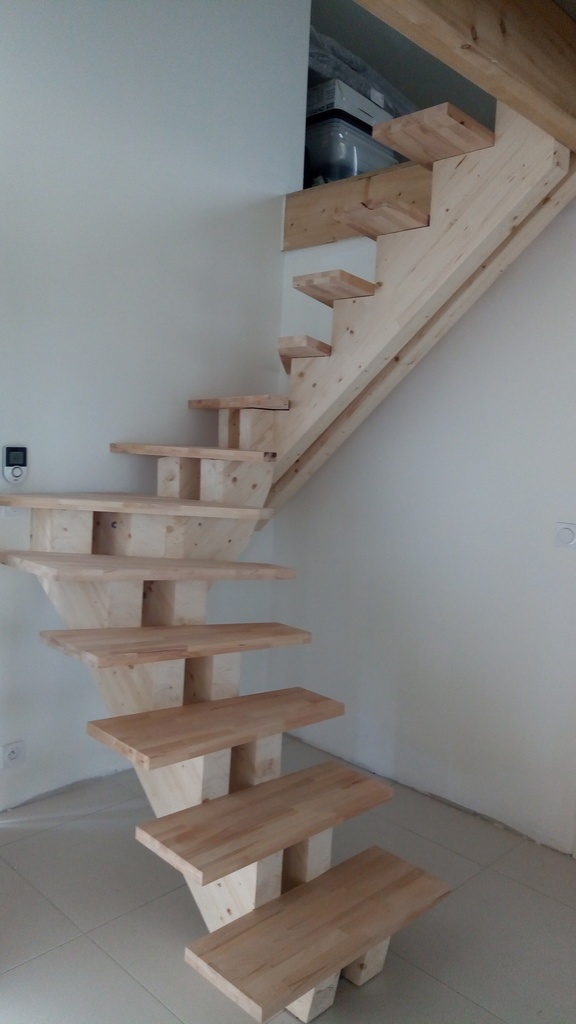

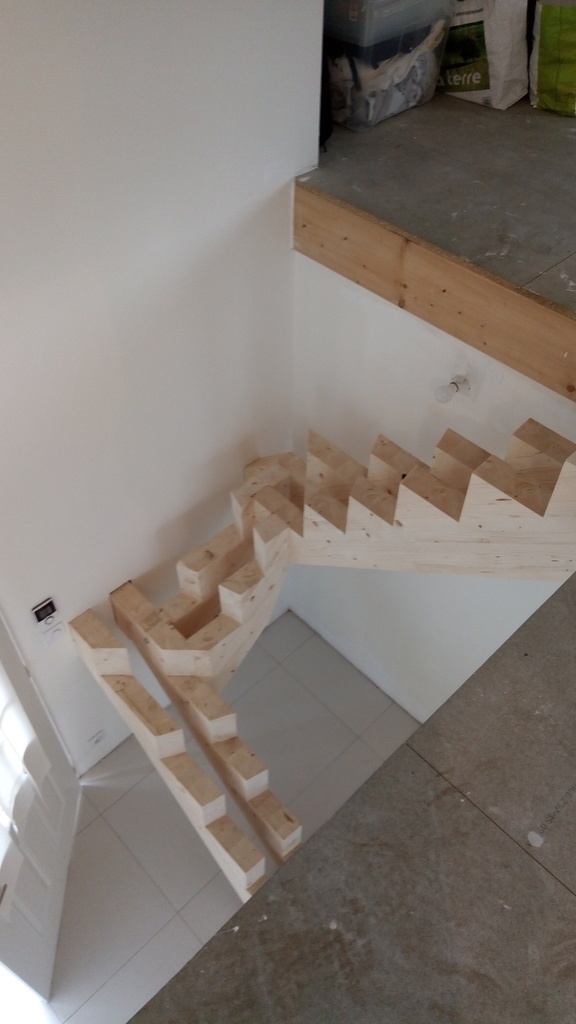

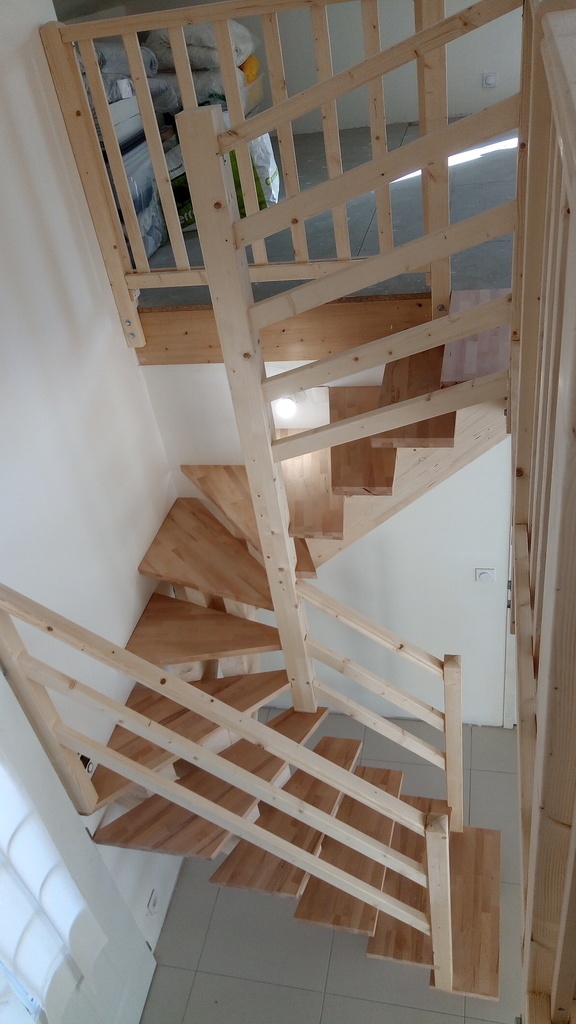

Escalier double limon central 2/4 tournant taillé dans de la charpente lamellé collé 35x10 , et marches en hêtre lamellé collé taillées dans du plan de travail de 38 mm. J'ai du faire avec le budget du client , les rampes auraient été plus sympa en alu avec des câbles inox . Le passage est étroit (70cm), la trémie fait 1,40 mx 1,60m et 2,6m de hauteur, pas évident de faire quelque chose de confortable avec toutes ces contraintes (prix et dimensions) mais au final le client est satisfait.


Discussions

stefchrys  a publié la création "Escalier double 4 tournant bien charpenté".
il y a 6 ans
sylvainlefrancomtois

il est sympas !! tu as combien en module (hauteur de marche-giron ? )

stefchrys

merci, hauteur marches 20 cm et giron 24 cm , c'est le fameux escalier ou j'ai eu du mal a situer la ligne de foulée.

kaj
( Modifié )

Il a belle allure cet escalier, mais j'aurais préféré que le garde corps à l'arrivée suive la pente ou est ce une demande particulière?

stefchrys
( Modifié )

Merci Kajmed ,non pas de demande particulière, mais n partant au plus haut du garde corps et en descendant vers le poteaux en suivant la pente je n'avais pas les 90 cm de hauteur au nez de marche

dependancesbois

Très beau, on a presque envie de le laisser sans garde corps!

stefchrys

Merci, oui effectivement, ou des gardes corps allégés type alu + cable inox,

sylvainlefrancomtois
( Modifié )

hello , en mettant une palière de environ 12 cm et en ajoutant une marche je tombe avec un module de 61 cm environ ,pour des marches de 185,7 de hauteurs et 23,07 giron .

stefchrys

oui sylvain je m’étais posé la question de faire une 14 eme marche en réduisant la hauteur mais je ne savais pas comment gérer l'accroche du limon affaibli par la marche paliere raccourci mais Kajmed viens de me donner la solution juste en bas , je saurais pour la prochaine fois

sylvainlefrancomtois
( Modifié )

stefchrys j'ai pas les calculs exacts, mais tu peut aussi jouer avec les limons comme moisage !

stefchrys

oui je vois le principe merci pour tous ces conseils :)

kaj
( Modifié )

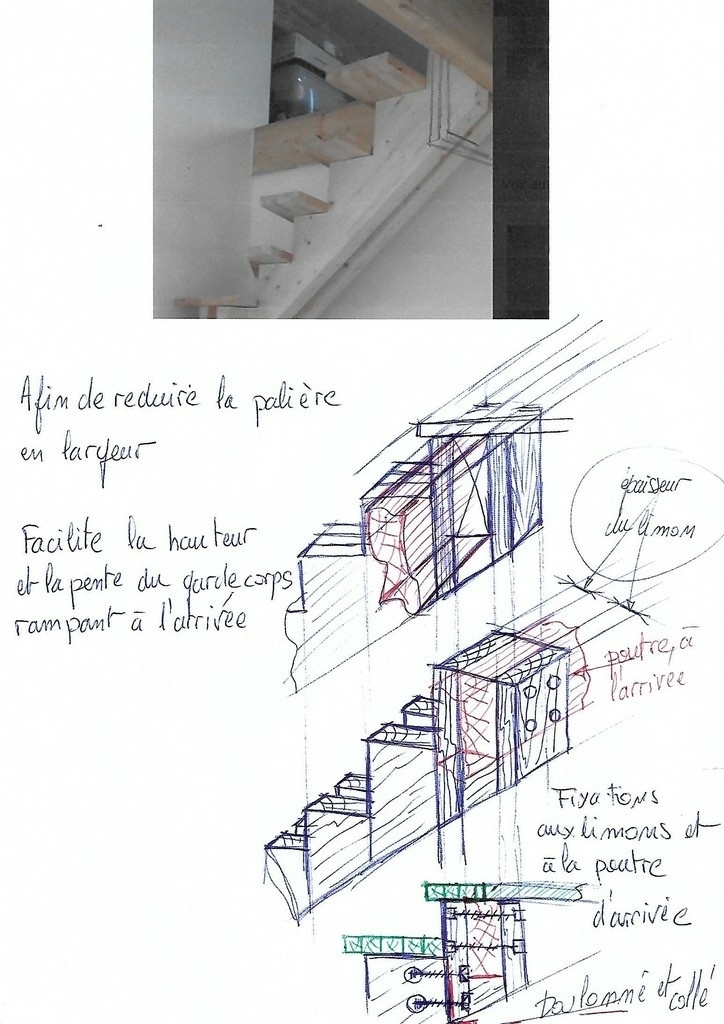

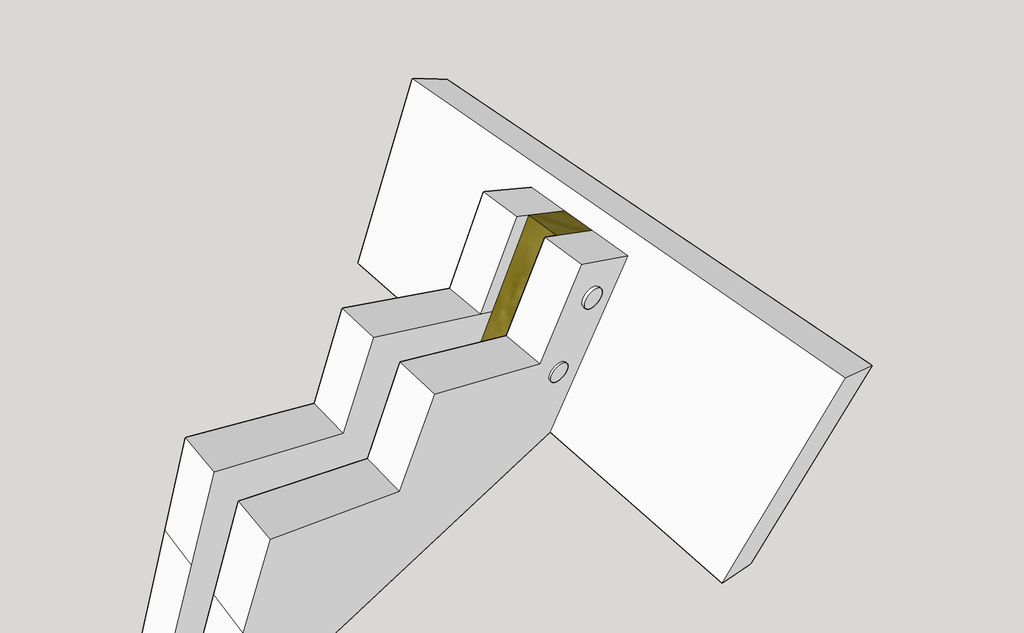

stefchrys ton garde corps à l'arrivée aurais pu être amélioré et suivre la pente à une hauteur de 900 mm en diminuant la largeur de la palière comme sylvainlefrancomtois le propose dans son calcul. Je te propose une solution possible (pour une prochaine fois) sans nuire à la solidité de l'accrochage. Autrement j'aime bien ton travail!

stefchrys

Merci Kajmed je n'avais pas penser à prendre en sandwich la poutre , c’était effectivement l'affaiblissement du limon à la palière qui m'a conduit à garder une marche palière large. Merci pour cette astuce

stefchrys
( Modifié )

kajmed ,sylvainlefrancomtois , j'ai son petit frère à faire , je vais essayer de tenir compte de vos conseils, et de plus j'aimerai l’améliorer en n'utilisant qu'un seul limon central au lieu d'un double pour un point de vue esthétique (demande du client). J'utilise de la poutre de 350x100 ca me parait possible. Les marches font 70 cm en longueur , par contre au niveau fixation j'ai peur que la marche bascule si l'on marche pas tout à fait au milieu à la longue. Avez vous quelques conseils? Je pensais coller visser un tasseaux de 70x70 sous chaque marche et de chaque coté du limon pour élargir un peu plus l'appui de la marche sur le limon.Merci encore pour votre partage.

sylvainlefrancomtois
( Modifié )

stefchrys il faut entailler la marche de 20 mm en fond d 'entaille du limon cremaillere;)

stefchrys
( Modifié )

sylvainlefrancomtois merci sylvain pour l'astuce, je vais faire ainsi.

stefchrys
( Modifié )

sylvainlefrancomtois tu veux dire entailler le limon de 20 mm , pas la marche, j'ai bien compris? :D

sylvainlefrancomtois
( Modifié )

stefchrys oui !

kaj
( Modifié )

stefchrys quand un limon central est assez étroit tu peux penser aux consoles, des fausses contremarches en fuseau de part et d'autre est un exemple et beaucoup d'idées par là

stefchrys

Merci

kaj

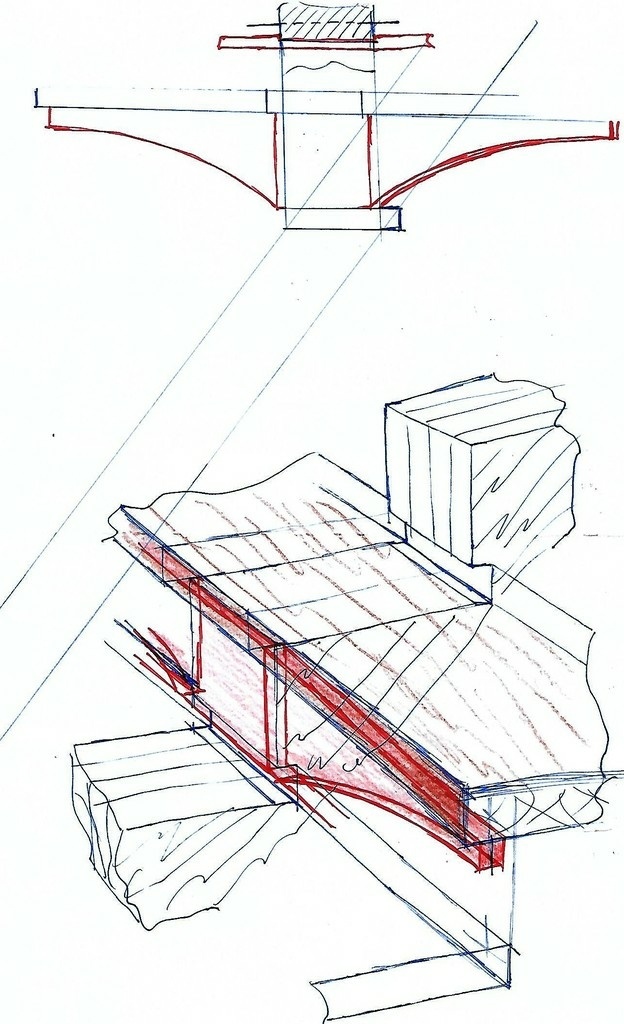

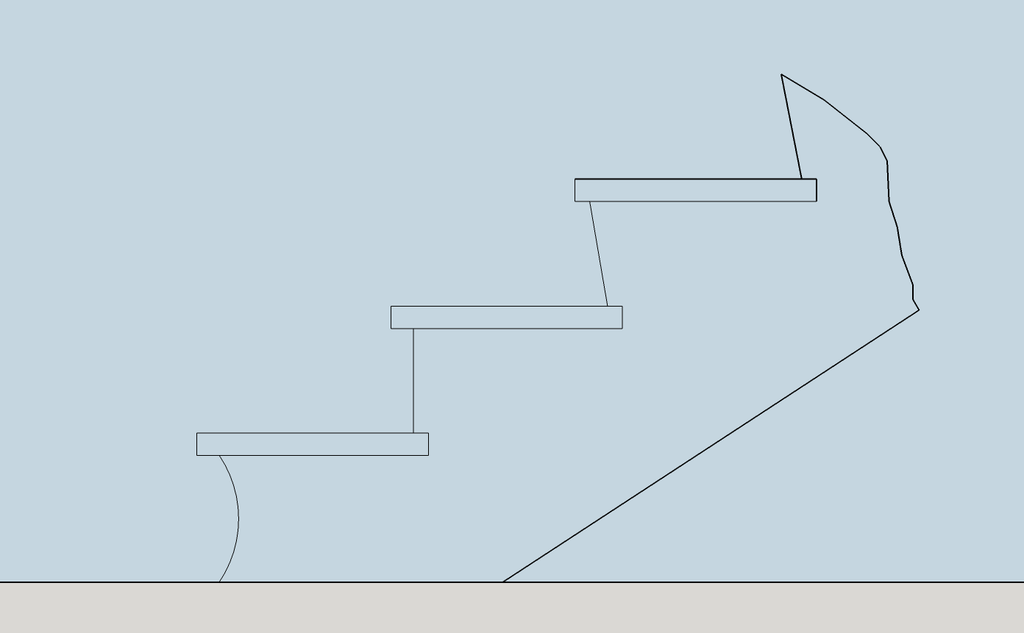

Pour illustrer mes propos.

stefchrys
( Modifié )

merci kajmed pour le croquis
