Dôme géodésique


bonjour,

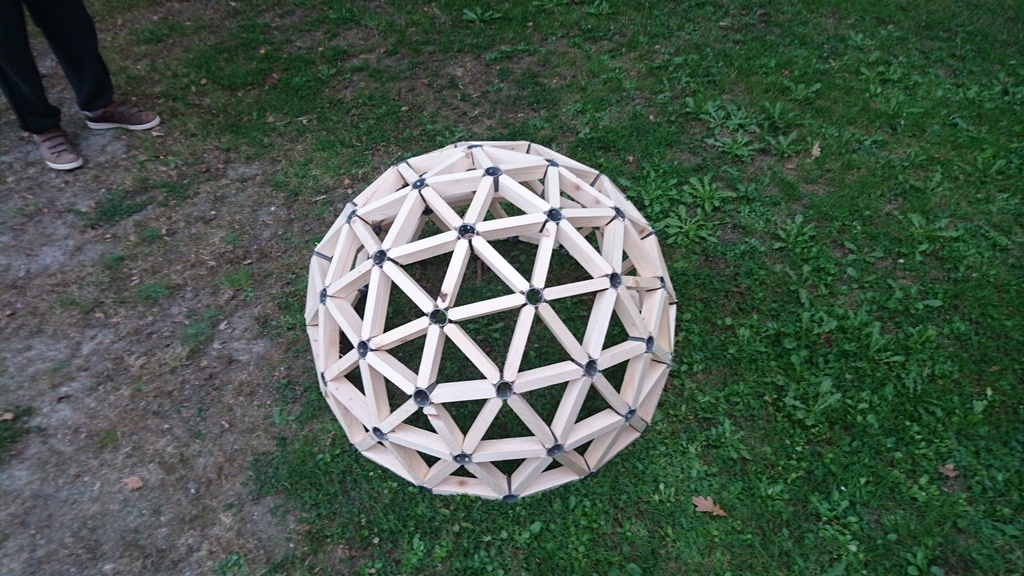

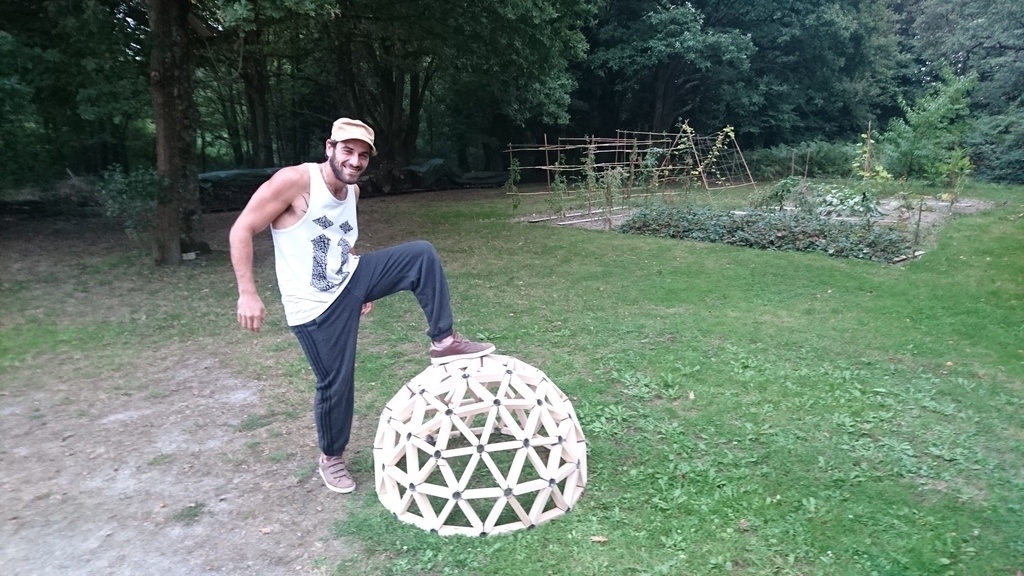

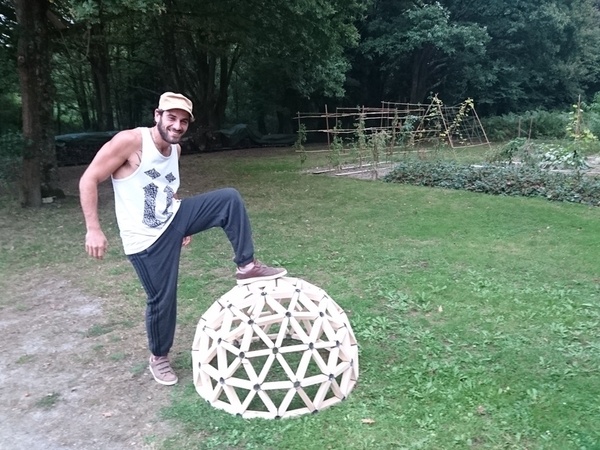

Ceci est une maquette d'un dôme géodésique fréquence 3V 5/9. Cette réalisation m'a pris environ 3 jours.

Mon but étant de la réaliser à grande échelle 3 à 4 mètre de hauteur et un rayon de 3 à 4 mètre.

Je suis toujours en recherche d'idée pour les connecteurs de la futur sphère. Si toutefois une personne aurais une expérience similaire je suis preneur.

En attendant le moment opportun pour la futur serre de jardin, je vous laisse apprécier sa futur implantation.

Publications associées


Discussions

Clémen  a publié la création "Dôme géodésique".
il y a 6 ans
Boris Beaulant

Cool, qu'as-tu mis pour l'instant pour les connecteurs ? Des morceau de tube ?
Si oui, ça peut pas être de même pour le grand model ?

Clémen

oui c'est des tube pvc de diamètre 20 mais pour le grand model j'ai peur que sa ne résiste pas au poids de la structure ainsi qu'à l'hiver.
j'ai penser a des tubes inox mais sa risque d'être dur à percer et très onéreux.

Joachim Delnest

Le sujet m'intéresse, je vais donc suivre ça avec attention :)

Olivier Vernhettes
( Modifié )

Pourquoi ne pas prendre du pvc de 40, il est beaucoup plus résistant et pas onéreux

Clémen

il faut qu'il y est une certaine résistance au chocs

cereus45
( Modifié )

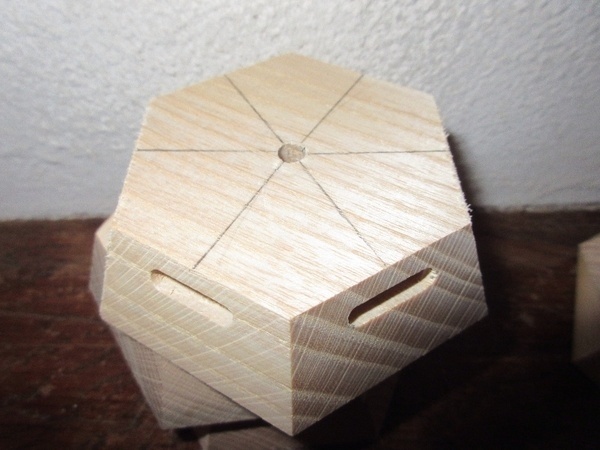

Pourquoi ne pas tout fabriquer en Bois ! On peux imaginer des connecteurs avec une forme de ce style ça marche pour un Ballon de foot en tout cas 😉

Peiot
( Modifié )

Cool! 8)

Je suis en train de fabriquer une maquette de zome avec un ami en ce moment. En prévision de la version 5m de diamètre pour avril.

Je m'intéresse au dome aussi. J'aimerais en faire un avec la méthode Paul Robinson, sans connecteur.
youtube.com/us...auly1060/videos

Tu as des documents de fabrication à partager?

Clémen
( Modifié )

merci du partage, je te fais part des quelques liens qu'on pu m'aider dans la réalisation:
archilibre.org...construire.html
domerama.com/c...ome-calculator/

dependancesbois
( Modifié )

super ! j'aime beaucoup ton jardin (enfin ce qu'on aperçoit).
Bonne idée le dôme.
Pour les assemblages il peut y avoir une idée

Clémen

s'étais tout juste le début du printemps
merci pour ton lien

Atelier Garraut
( Modifié )

Bonsoir,
il existe des kits d'assemblage pour dôme géodésique, (merci le père Noël et surtout ma femme) ou il reste que les pièces en bois a faire. Le fabricant donne même certaines dimensions pour certains dômes.
Le mieux verra le jour au printemps normalement.

Joachim Delnest
( Modifié )

Bonjour, ce genre de kit geodesic domes ? Bonne journée.

NinjaRouge
( Modifié )

Bonjour, Les domes sont aussi une choses que je regarde et voici quelques-une des ressources que j'utilise :

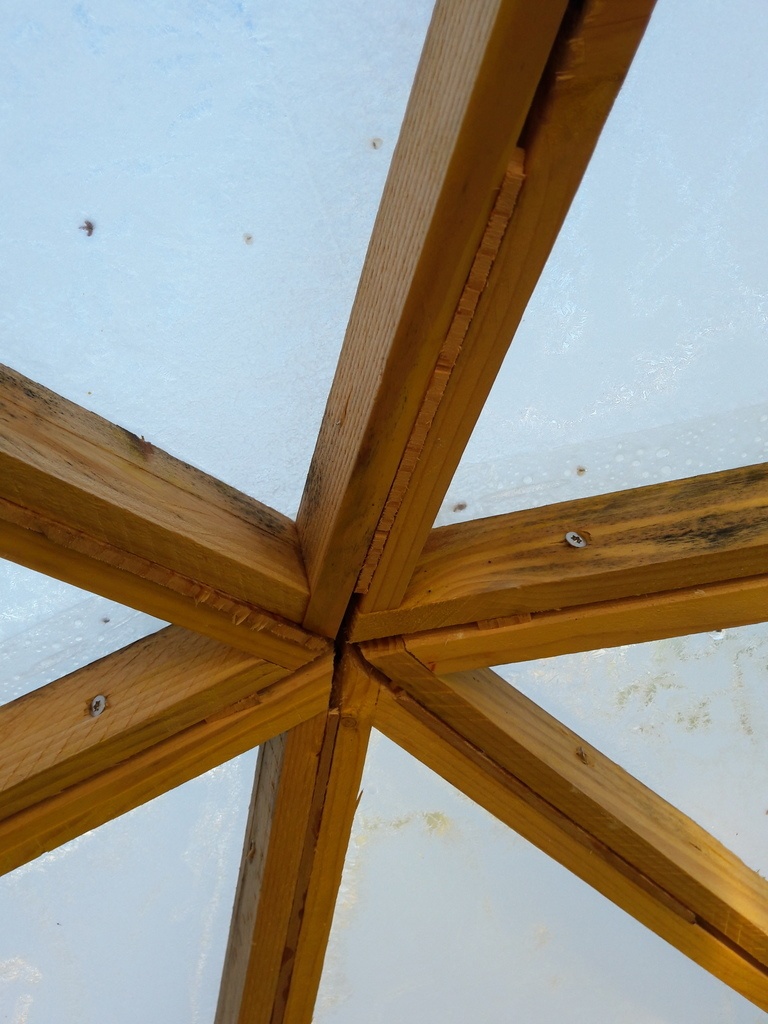

Pour l'assemblage, d'après mes lectures, le plus solide est la méthode de goodKarma qui est expliquée ici : youtube.com/wa...h?v=JRbTyFK2m7s

Dans cette méthode on evite les connecteurs et du coup on evite les points de faiblesse et en plus l'assemblage est beaucoup plus simple puisqu'il suffit de visser les montants entre eux. Seule chose qu'il ne donne pas c'est l'angle de coupe longitudinal, c'est normal puisqu'il essaye de déposer un brevet ...

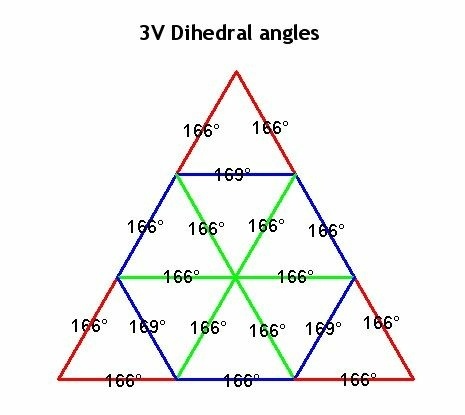

En théorie l'angle de coupe longitudinal est different pour chaque couple de triangle mais avec l'élasticité du bois on s'en tire avec un angle de 7° je crois pour un dome de fréquence 3 et ca change a chaque fréquence. J'ai un fichier excel qui permet de calculer ca, si je le retrouve je le ferai passer.

En faisant un peu de math a l'aide de cet article on arrive facilement a calculer les angles en fonction du rayon de la sphère geodesic et des longueurs de montant désirées. Cette dernière s'obtient simplement sur tout les sites de calcul de dome ...

Voilà, c'était mes 2 centimes 😄

Clémen

merci beaucoup j'avais pas le lien acidome, qui est tous simplement indispensable je trouve :)

Pour la méthode goodKarma j'adore mais sa me fait doubler ma quantité de bois, à voir.
si toute fois tu retrouve ton fichier excel je suis preneur
Merci encore

Remi25

Salut, pareil si un fichier excel traîne quelque part...
Je suis allé sur le site de acidome cependant je ne comprends pas bien les angles longitudinaux, l'idéal aurait été une troisième vue pour chaque poutre de coté. Parce que j'ai essayé de refaire selon les mesures en 3D et ça ne rend pas tip-top.
Si quelqu'un a les calculs...

Clémen
( Modifié )

selon mes souvenir c'est une coupe a 7° dans la longueur
regarde les video de se Monsieur il a travailler sur plusieur projet de ce type : youtube.com/ch...R8PwZtH7drz5Sjw

Yacob Adrien

Il y a 2 angles differents. Un de 7 et un de 5.5 ? A verifier.

ecto1
( Modifié )

lorsque tu auras réalisé ton dôme que compte tu en faire ?

Clémen

c'est pour faire une serre de jardin

ecto1
( Modifié )

4 mètres de hauteur 😱 tu vois les choses en grand 😂 que compte tu y faire pousser ?

Clémen
( Modifié )

j'aimerais pouvoir faire un jardin toute l'année et j'ai quelque plantes tropical Nepenthes rafflesiana, avocat, dionée attrape-mouche (rien d’illégal car c'est plutôt le genre de structure qui attire le regard :) )

je travail sur un projet qui se fait au état-unis pour chauffer l'air extérieur à partir de canette et grâce au soleil.
ideesbrico.com...-thermique-diy/

ecto1

c'est purement génial.

Joachim Delnest
( Modifié )

En me perdant sur Youtube, je suis tombé sur cette vidéo avec un système d'assemblage "simple" : youtu.be/MF9a_1uIbfY?t=55s

NinjaRouge
( Modifié )

Autre site tres intéressant sur le montage d'une serre très détaillé, je pense que ca pourrait t'intéressé si tu ne le connais pas deja : je-reussis-tou....e-monsite.com/

Clémen

merci je l'avais déjà, sa ma bien servi pour faire ma maquette

Yacob Adrien

Bonjour,
Le projet grandeur nature a t il avancé ? Avec des connecteurs ?
Jai moi meme un projet similaire en preparation - serre de 6m de diametre.

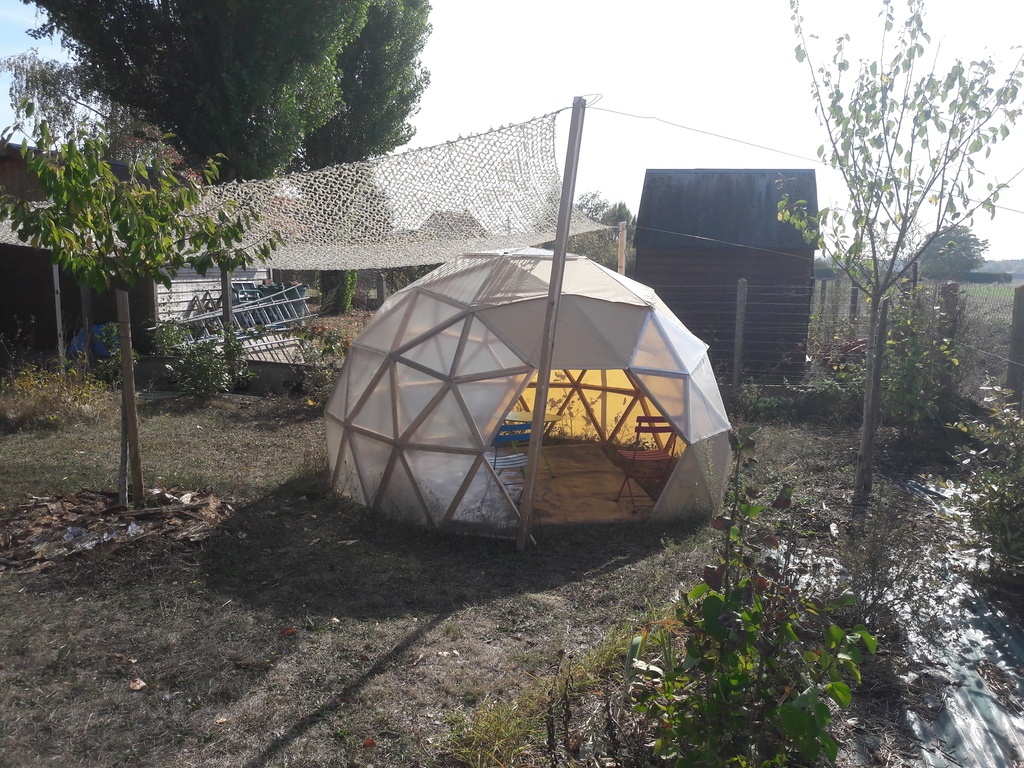

Jai créé son modèle reduit (3m de diametre et 2m de haut) pour voir les difficultés et en même temps faire un beau dome cabane pour mes filles.
Il faut que je detail ca.

Clémen
( Modifié )

salut c'est en attente pour le moment j'ai beaucoup travail
C'est un dôme tous en bois que tu a fait ? es que tu a mi une inclinaison de 7° dans la longueur de tes planches ?

Yacob Adrien

Oui, le dôme est en bois.
Pour la coupe en longueur j'avais trop d inclinaison... 10 et 12°. C'était l angle axiale donné par les calculateur.
7° doit être la bonne mesure effectivement.

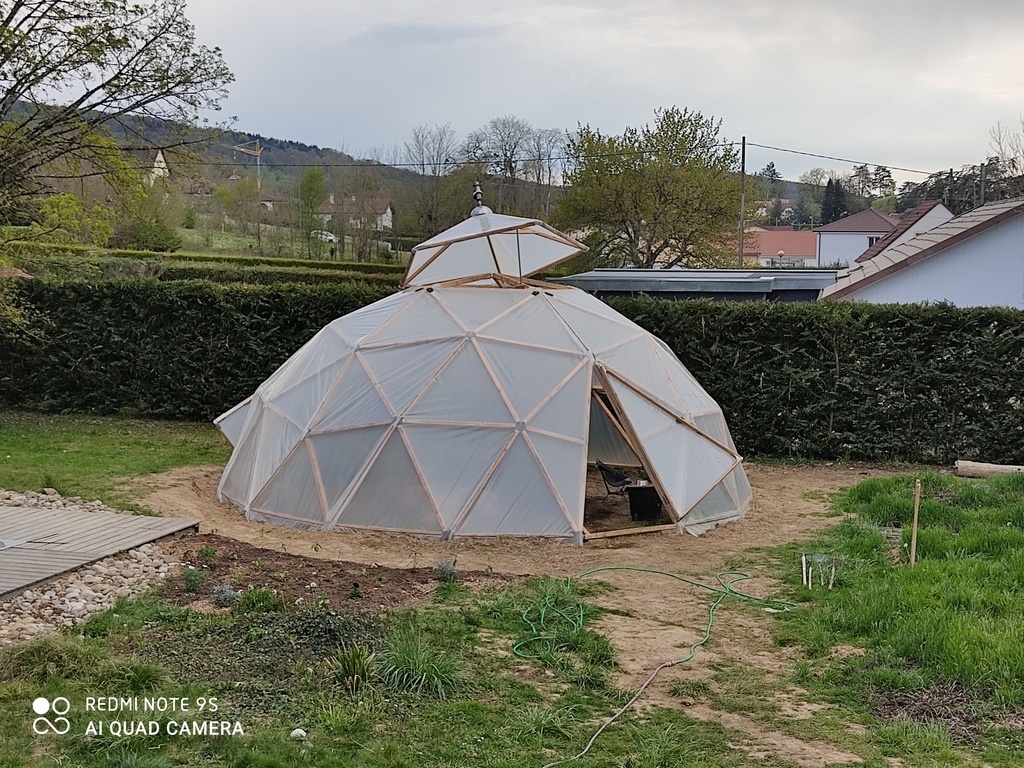

J avais du compenser avec des cales de fortune. Cf photo du jour.

Bluecat

Olá, Les domes sont une choses que j'aime beaucoup et je regarde sur internet, Car Je veux faire un poulailler / Dome.

Olivier Delayen
( Modifié )

Bonjour,

Cela date un peu mais j'aurai peut-être une réponse. J'essaie de comprendre via ce site Calcul Dome Geodesique Goodkarma la construction d'un dome geodesique good karma.

Je me pose juste une question sur les angles. Lorsque l'on fait un triangle, il s'agit d'avoir des angles (7°) sur les faces externes du triangle ou cela peut être sur l'externe et sur l'interne.

Sur le site, selon la pièce, on a des angles présentées sur l'intérieur ou l'extérieur.

Si quelqu'un a une photo d'un tasseau utilisé pour réaliser un assemblage, je suis preneur.

Le projet est :

  • serre géodésique GoodKarma
  • diamètre 4,5 m
  • Fréquence 3 - 5/8
  • si possible sans connecteur
  • couverture par panneau plexiglas individuel
  • joint avec mastic vitrier pour liaison vitre/triangle
  • joint terre paille pour liaison entre les triangles vitrés

J'espère être assez clair dans ma question sinon, je suis dispo.

Merci à vous !

Clémen

je pense que c'est un angle a 7° sur la face externe seulement

Remi25

Bonjour,
Si tu utilises les plans du site acidome, il considère les 4 longues faces perpendiculaires les unes aux autres. (si on coupe c'est un rectangle ou un carré quoi), c'est l'agencement des faces découpées qui donnent les 7° au triangle.

Donc pour un coté du triangle sa face interne est parallèle à la face externe.
Pas sur que je soit très clair 🙃.

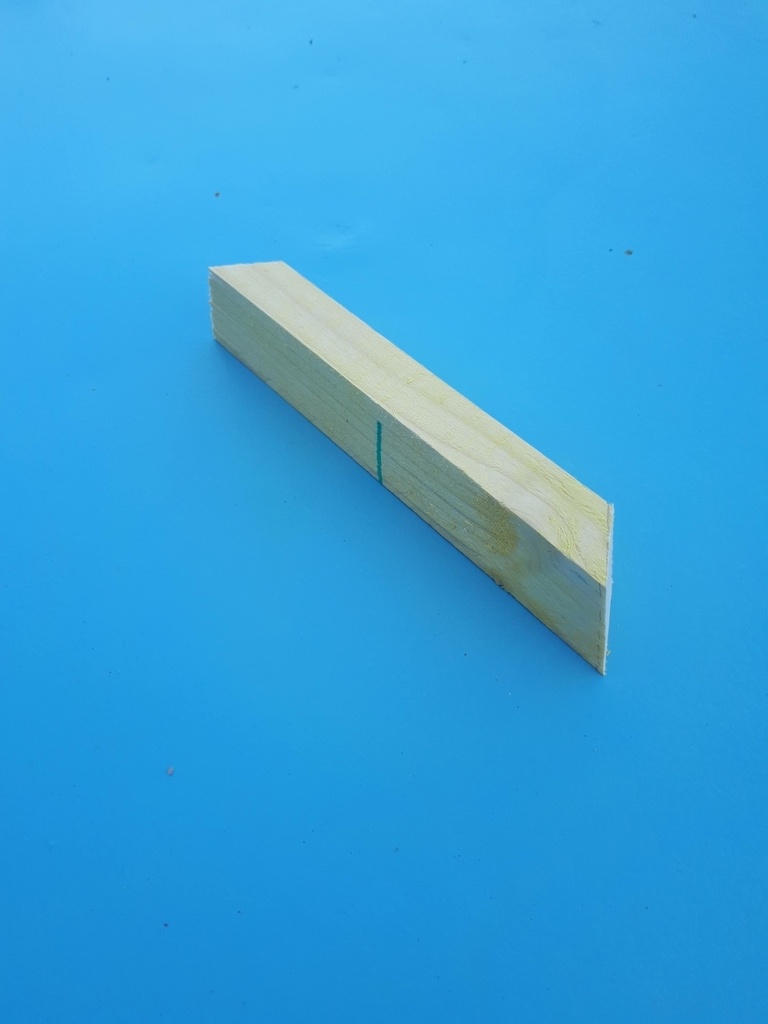

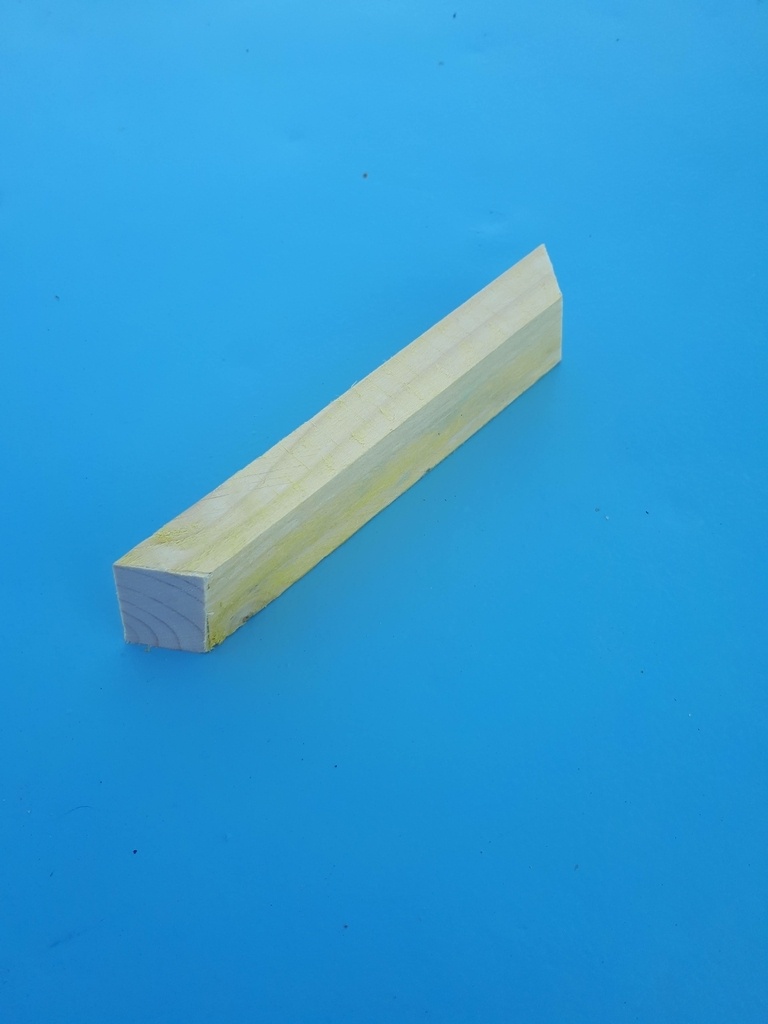

Je te joins un coté que j'ai fait, j'ai pris un tasseau de 35x20mm pour la géode de Ø1m. Comme tu peux le constater, seulement les deux bouts sont "usinés" les 4 autres faces étant encore jaune à cause du traitement du bois.

Olivier Delayen

Bonjour à tous les deux et merci pour les réponses.

J'ai essayé la méthode dont tu parles Rémi25, mais je n'arrive pas à assembler un triangle ainsi. Rien ne semble correspondre.
Comment les assembles-tu ensuite ?

Merci

Olivier Delayen

Bon, je pense avoir trouvé. Sur tes conseils Rémi25, cela semble fonctionner. Je m'étais bloqué sur la présentation du site Acidome où j'avais la sensation qu'il nous présentait la face des tasseaux. En fait, il faut tourner les tasseaux et cela semble donner un angle.

Je règle ma scie à onglet pour créer deux ou trois triangles et je teste.

MERCI !

eloi
( Modifié )

Bonjour,

Je suis entrain de me lancer dans la construction d'une serre en forme de dôme géodésique et je suis ravi de voir que sur l'air du bois, des membres ont le même projet que moi. (Sujet date de 2 ans)

J’ai pour l’instant écarté les connecteurs/moyeux préfabriqués: BuildWithHubs ( buildwithhubs.co.uk) et wangerflange (wangerflange.com) à cause du cout. Je pense donc partir sur la méthode goodkarma.( pas de brevet contrairement à ce qui était mentionné) ou alors des tubes découpés.

Le calculateur acidome.ru et le groupe Facebook ( facebook.com/g...36778896376859/) sont à mon sens une mine de connaissance. ( vidéo d’explication des découpes en espagnol BuildWithHubs )

Je suis un débutant en construction bois : mes réalisations sont plutôt du type assemblage de caisson pour dressing et autres coffres de rangement fabriqué avec ma défonceuse. Mais j’ai fait l’acquisition d’une SOR métabo KGS M216 spécialement pour l’occasion ( et pour la pose d’un parquet de terrasse sûrement !).

Avant de me lancer dans le projet, je vais peut-être faire une maquette qui pourra en plus de me servir d’entraînement et sera accrochée à un arbre comme un fauteuil suspendu

etsy.com/fr/li...desique-de-semi

Pour l’instant que je suis en pleine recherche sur la dimension des entretoises et leur approvisionnement Palette/scierie/gsb/grossiste bois .

Je vais sûrement créer une question sur le site afin de ne pas pourrir ce post avec mes questionnements

Olivier Delayen
( Modifié )

eloi Merci !

Je ne connaissais pas le groupe Facebook.

Par ailleurs, le calculateur que j'utilisais n'était plus à jour. L'officiel d'acidome est bien plus complet et je pense que j'aurai moins de mal à réaliser mon affaire.

eloi
( Modifié )

On trouve même le post d’un français qui a construit en dôme en palette et je trouve le résultat super chouette :

facebook.com/p...5QUileiUA-xOl-c

Olivier Delayen , tu as choisi quelles dimensions pour les entretoises, quelle essence et chez quel fournisseur?

Remi25
( Modifié )

Olivier Delayen Excellent, tu nous montreras le résultat !
Un conseil : organise toi comme du travail à la chaîne, tu règle un angle, tu coupe tout tes tasseaux, tu change d'angle etc.
Bon courage !

eloi
( Modifié )

Remi25 , as-tu franchi le pas et si oui, aurais-tu des photos de ta réalisation?

Je me demande quel est le seuil de tolérance à l'erreur ? Un écart, ne serait-ce d'un degré, pourrait engendrer des problèmes au montage et/ou à la stabilité de la structure.

Olivier Delayen
( Modifié )

Waouh !!! Quelle reprise de post !!!

eloi : j'ai choisi du douglas en 40x60. Je pense le prendre chez Sudbois chez qui j'avais acheté l'ensemble pour l'ossature bois de ma maison (j'ai aménagé 120m² à l'étage).

Remi25 : oui, je pense organiser mon atelier puis réaliser un chantier participatif.

Projet prévu sous 6 mois donc j'espère pouvoir vous montrer cela avant fin 2020 !
Mais j'ai aussi, un séchoir solaire, un four solaire, un stérilisateur solaire en cours alors... un peu de boulot.. Je kiffe !!!!

eloi
( Modifié )

Merci pour ton retour... j'espère que Clémen ne nous en voudra pas trop d'avoir piraté son projet ...d'ailleurs, s’il a courage, il pourrait ne tenir informer s’il a transformé sa maquette en grand format.

Personnellement, j'aimerais commencer ma maquette très prochainement et si je suis satisfait ainsi que j'arrive a convaincre ma moitié, me lancer dans la construction d'un dôme de 5/6 mètres pour cet été.

Le grossiste bois de cette après-midi, n'avait que des tasseaux de 25x27 non rabotés et je vais donc voir demain avec les autres vendeurs de mon coin pour trouver une dimension de 20x20 autoclave ( ou équivalent)

Clémen

bonjour a tous bien au contraire je suis content de pouvoir partagé et recevoir mes questionnement ou réponse. Je suis en plein chantier d'un agrandissement maison ossature bois, donc j'ai peu de temp à consacrer sur mes anciens projet. Mais je compte bien les reprendres après 😀
je me suis pas mal renseigner depuis sur des connecteur qui règle toutes les difficulté que nous pouvons rencontré mais cela coute un bras pour etre polie 😀
veuillez trouvez ci dessous un lien d'une personnes russe qui pour moi excel dans se domaine malheuresement je ne parle pas le russe 😁 mais à le regarder sur ses différentes video sela pourrait résoudre plusieur de vos question dans la découpe en serie afin qu'elle soit toute similaire ainsoi que la mise en oeuvre et le montage.
Bon courage à tous et dsl pour orthographe 😀

Olivier Delayen
( Modifié )

Bonjour, je reviens vers vous. Si j'utilise la découpe selon acidome, les triangles ne sont pas plans..je ne peux donc pas fixer du polycarbonate plein sur chaque face. Si j'utilise la méthode de Paul Robinson avec découpe à 7°, je peux mais je dois recalculer les angles de découpes latéraux.
E
Ai-je raison dans ma réflexion ?

Si oui, je pense qu'il faut mixer les deux méthodes : utiliser le site avicole pour les calculs des triangles servant à la conception du dome. Je couple cela avec la méthodologie de Paul Robinson pour réaliser mes triangles.

Qu'en pensez-vous ?
Merci

Clémen

la méthode de paul robinson me semble bonne avec le mode karma ainsi tu évite les connecteur
j'espère avoir répondu a ta question

Olivier Delayen

Oui, du coup, je pense utiliser sa méthode avec les calculs du site Acidome.

Bon, il y a un moment, il faut avancer alors, je vais foncer (pas dans le mur j'espère)... J'essaie de mettre une photo de la maquette d'ici la fin de l'été.

Merci

Olivier (qui va aimer ce site)...

Clémen

si j'ai un conseil prépare tous tes plan et essaie de faire une maquette pour te familiariser avec se projet cela pourrait te permettre d'éviter quelque erreur et grandeur nature se n'est pas le même prix :) ( les erreurs coûtes plus chères)

Olivier Delayen
( Modifié )

Clémen Oui, c'est prévu. Je vais faire une maquette d'1 mètre de diamètre sur le même principe (avec le polycarbonate également pour voir l'étanchéité).

Merci...j'ai hâte !!!

Clémen

j'attend ton retour à la fin de ton projet bonne chance

Accrodome

Salut a tous domeurs et domeuses.

Je suis un grand fan de domes j en ais déjà fait beaucoup, avec différentes utilisations possibles.

Les connecteurs ou les non connecteurs c est le nerf de la guerre.
Si tu n as pas peur des angles de fou et l âme d un menuisier tu peu partir sur goodkarma.

Les tubes PVC ou autre c'est pas mal pour des dôme qui ne porte pas trop, car marche en compression mais pas en traction étant donné que le tirefond est en bois de bout.

Pour le moment le mieux que j ai trouvé, ce que j utilise c est des platine en metal, avec l angle qui va bien que je fait faire en grasse quantité.
Le métal s adapté a la forme du dôme, il y a souplesse et rigidité en même temps.
On adapte l épaisseur en fonction du projet. Le hic c est le prix, c'est pour ça que je privilégie toujours le F2 au F3 si populaire...

Vous pouvez voir mes réalisations sur www.accrodome.weebly.com

Au plaisir domez bien

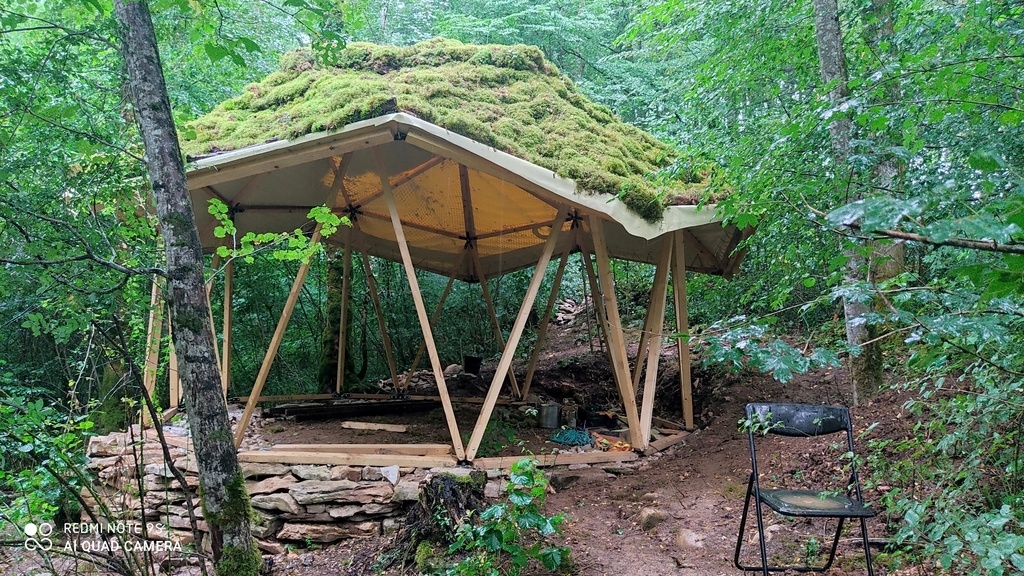

PS: le premier c est bien un dôme juste un peu modifier pour l adapter à l habitat
