Escalier 2/4 tournant avec palier et Balencement

Bonjour à tous.
Je suis en train de rénover une maison et je devais réaliser un escalier rapidement et pour peu cher avec des exigences bien sûr comme le confort et la sécurité d'usage, la qualité/solidité et la beauté.

J'ai vu ici un escalier en panneaux trois plis épicéa. Rapide et pas cher. Je suis donc parti avec ça en tête. Marche en 27mm et contre marche en 19mm

J'ai récupéré des ''portes-patère'' au travail, ça venaient d'un collège qu'on avait repeint. Des morceaux de 1250x60x30mm en chêne x15 unités, c'était leur destin de finir en nez de marche.

J'ai récupéré les vingt-quatre de mon échafaudages. Ils ont finis en crémaillères.

Et enfin du bois d'ossature pour faire la structure du palier.

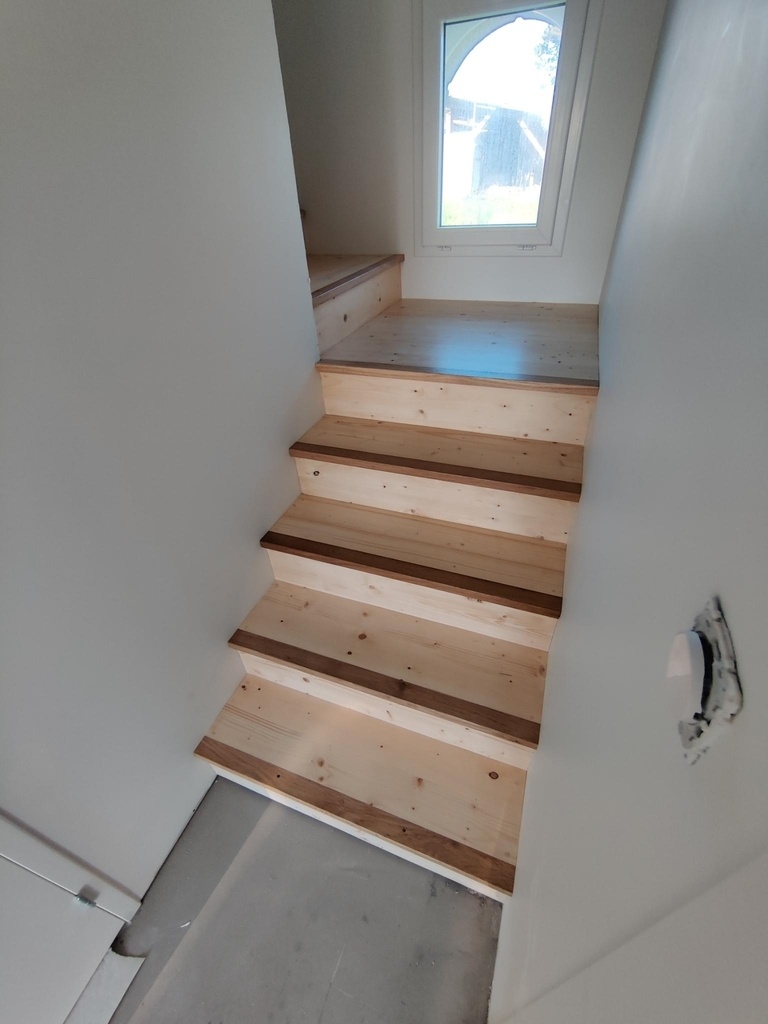

J'ai pas mal réfléchis à savoir ce qu'on voulait. Je voulais un escalier à palier pour la faciliter de construction et parce-que je trouve ça joli, c’est carré, c'est propre. Ça passait pas, j'ai fait les deux, balancement et palier. Comme on le voit sur les photos, il y a une fenêtre qui tombe juste en dessous du palier, c'est parfait pour mon fils et mon chien.

Pour gagner du temps, j'ai monté une cloison ossature bois et placoté, c'est rapide, pas cher, rapide, minimaliste et rapide.
Je ne voulais pas de plinthe, ça fait oldfashion d'après moi, même si je comprends l'intérêt.
Pour les têtes de cloison, donc pour les rambardes, je vais faire des U en chêne, plus tard.

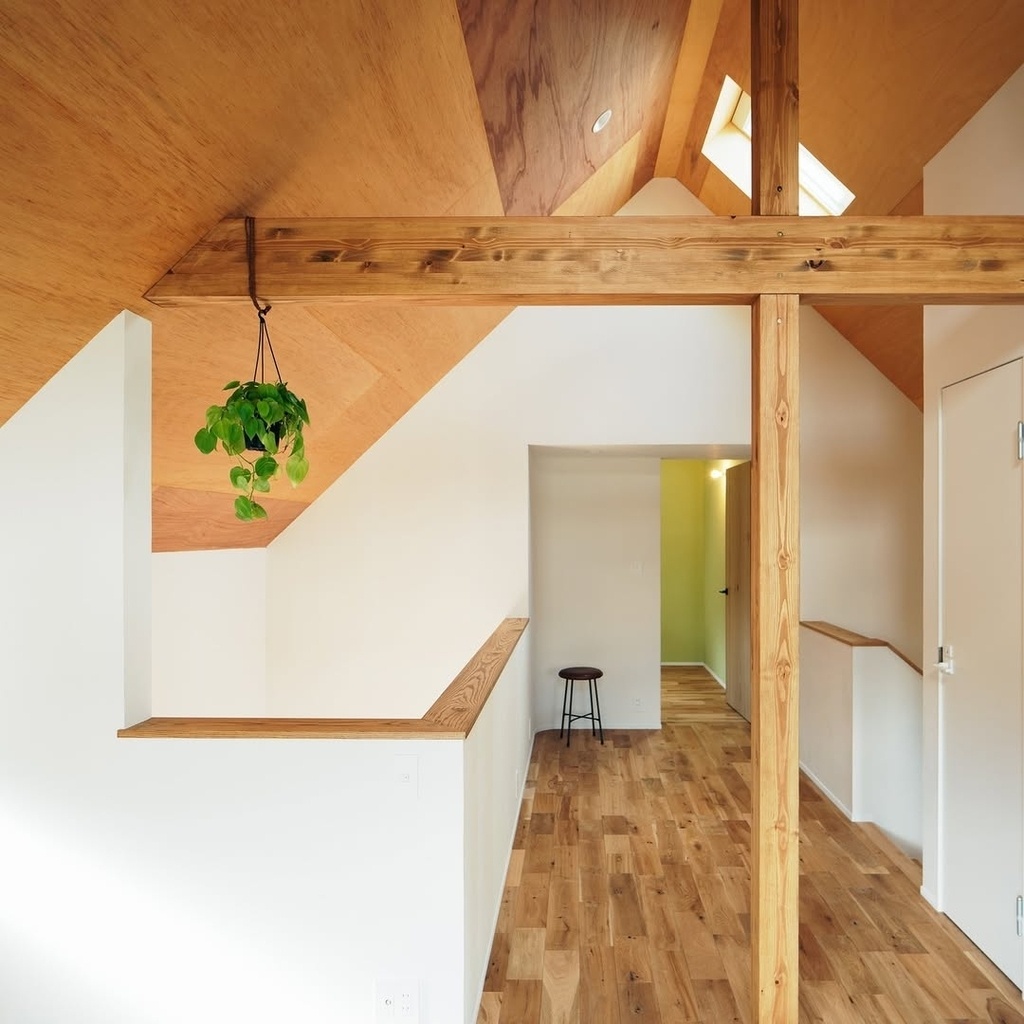

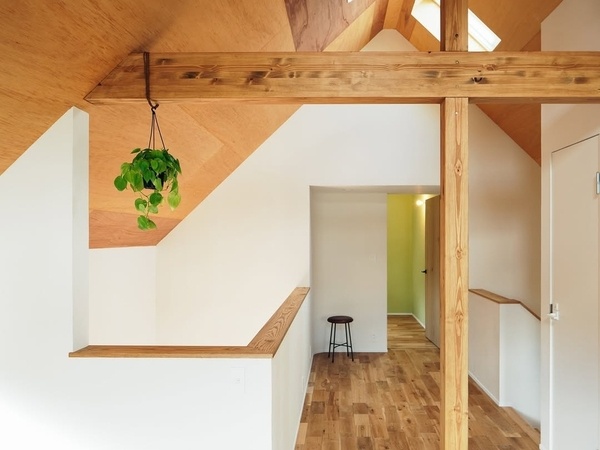

J'ai piqué l'idée ici

J'ai eu l'aide de valeureux gaillards ici. Encore Merci à kaj et à Jean-Martin!

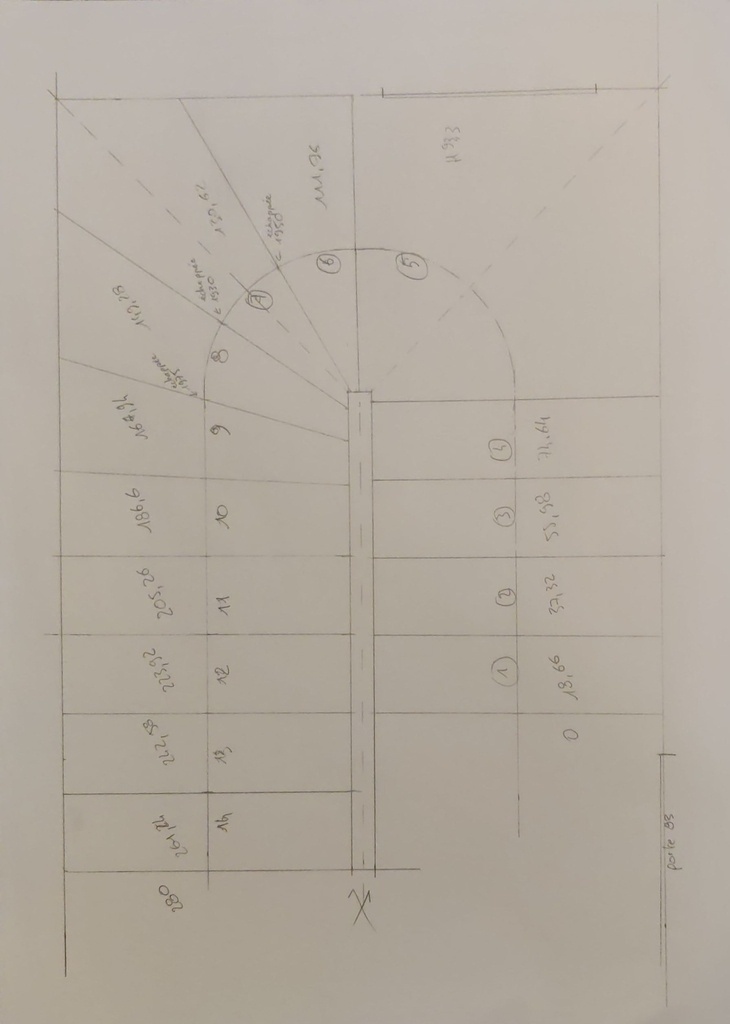

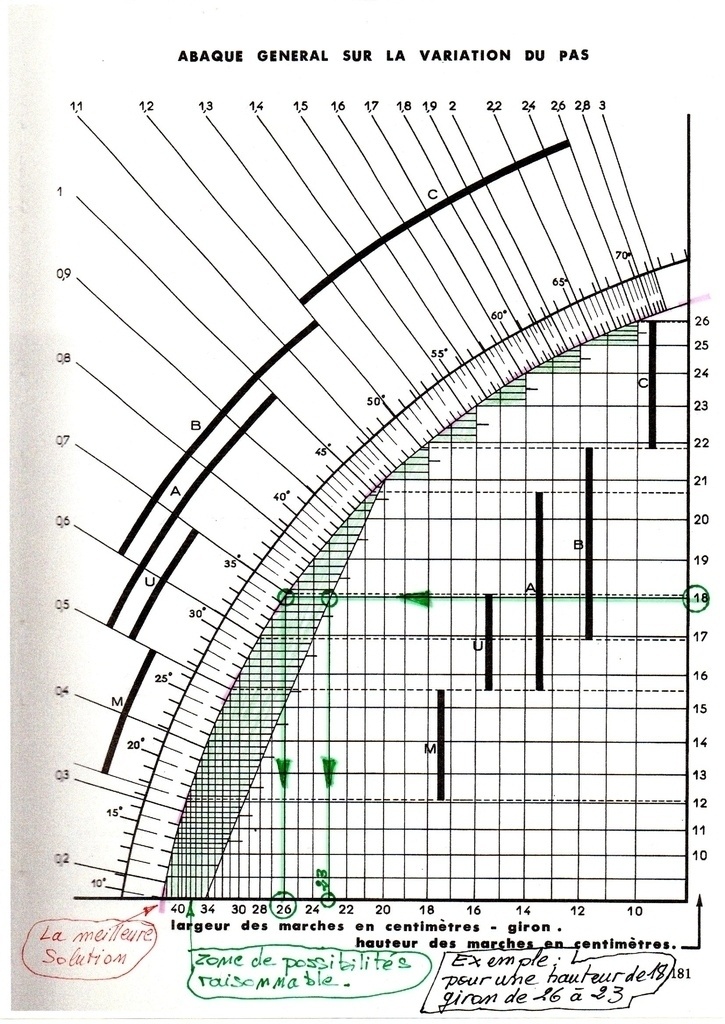

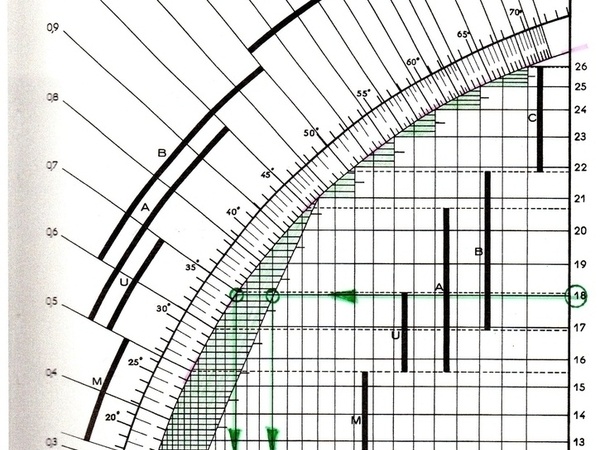

J'ai laissé le gabarit et l'abaque sous l'escalier pour le prochain qui refera la maison.

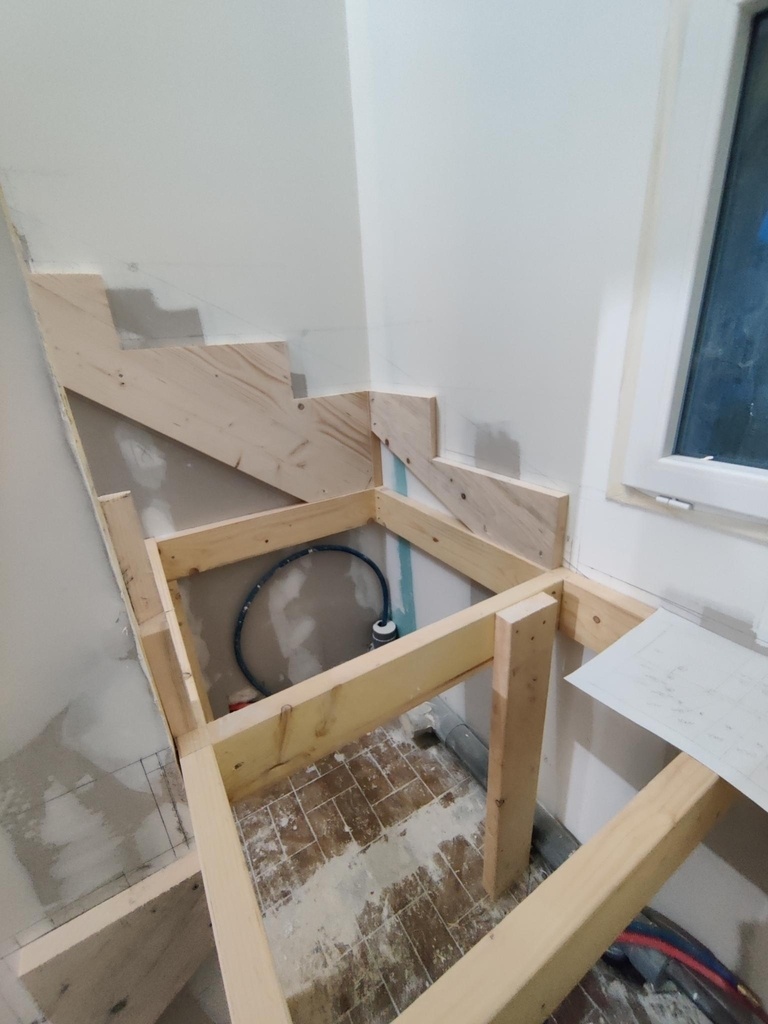

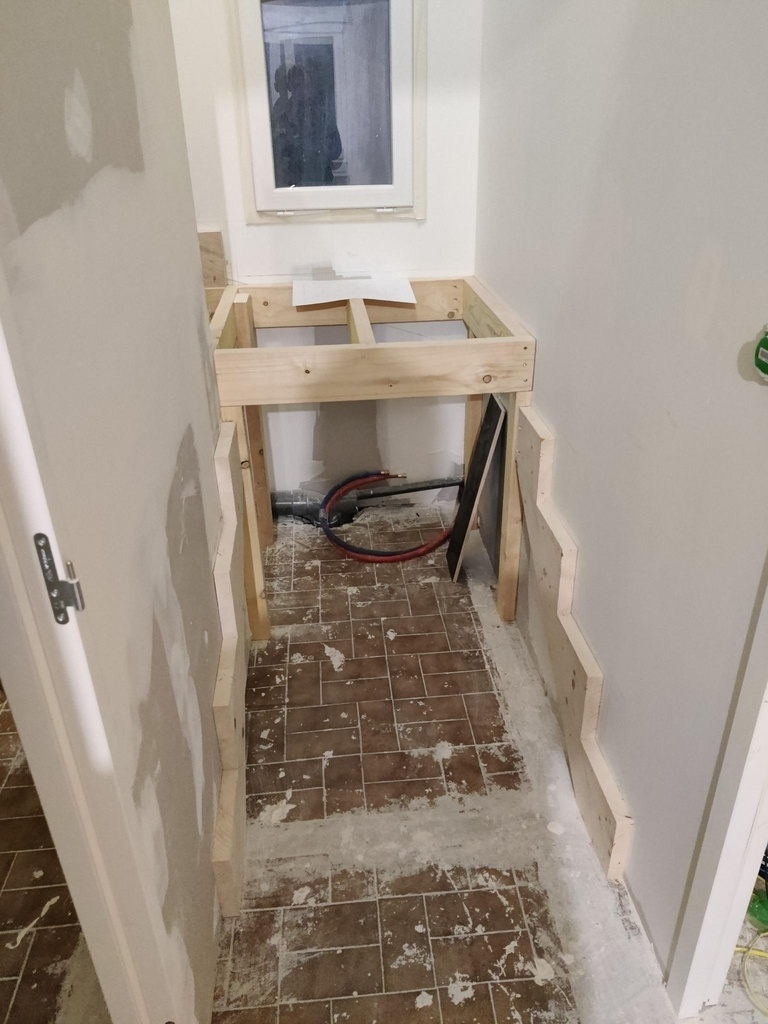

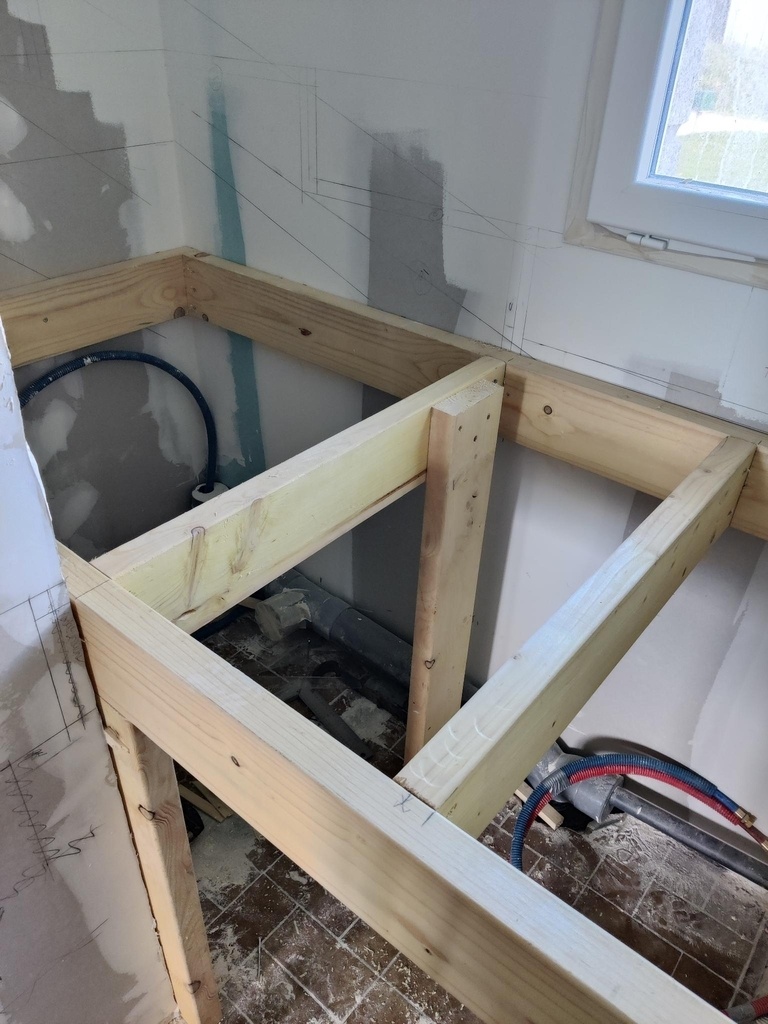

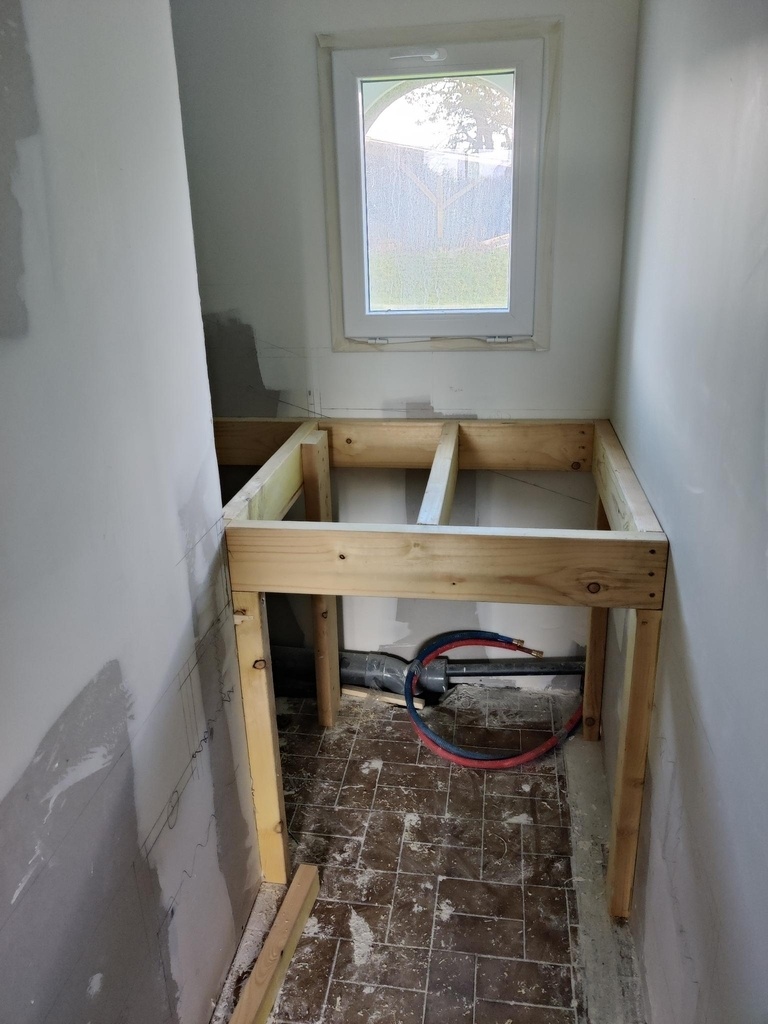

j'ai commencé par faire l'ossature du palier qui recevait aussi les crémaillères.

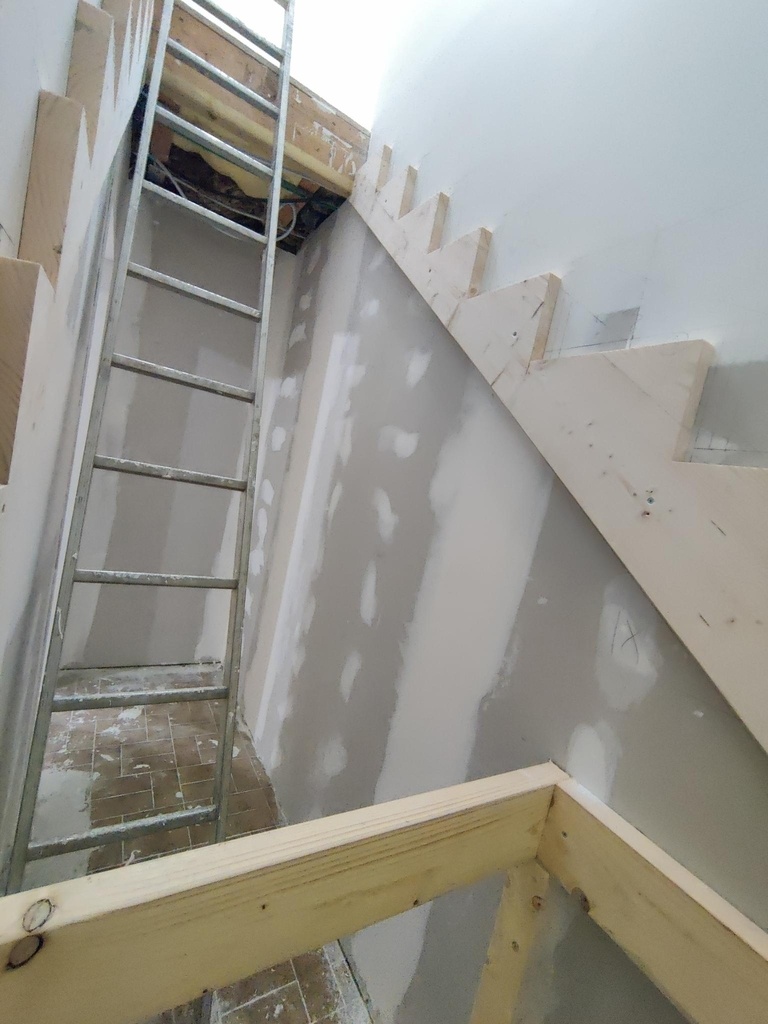

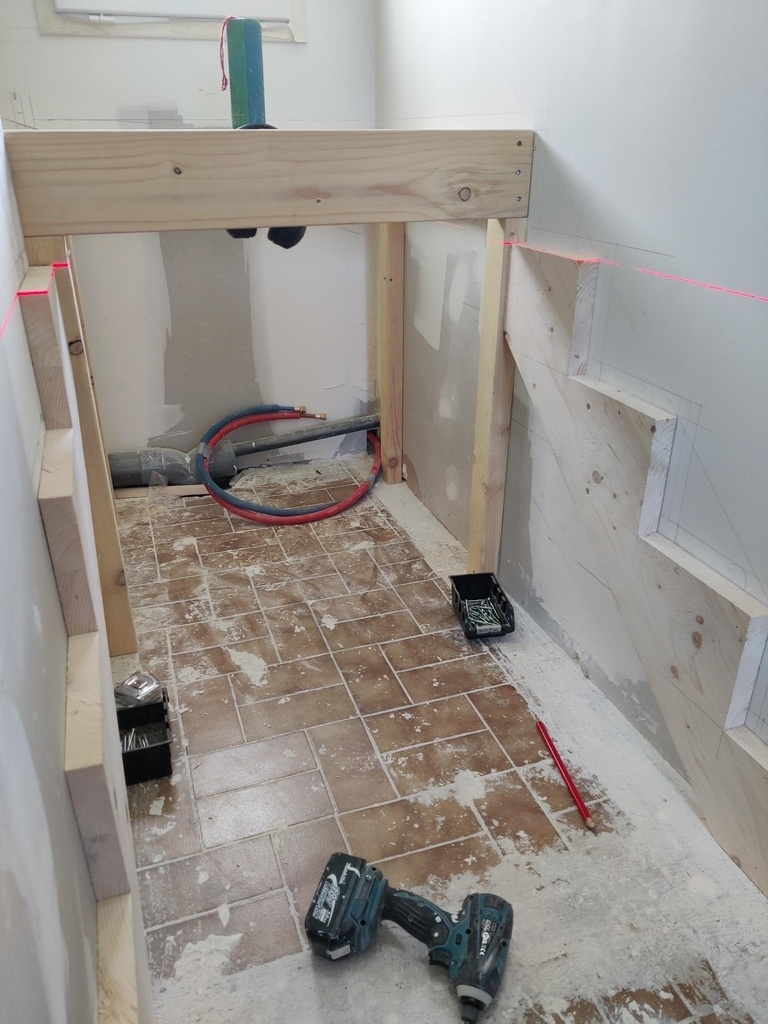

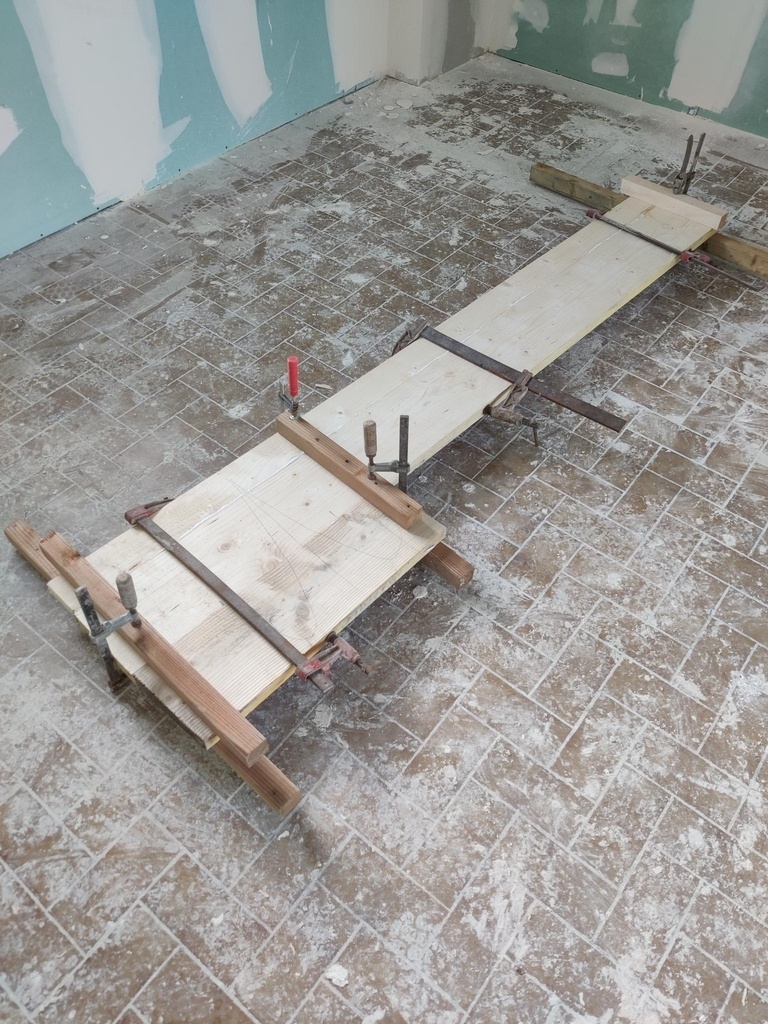

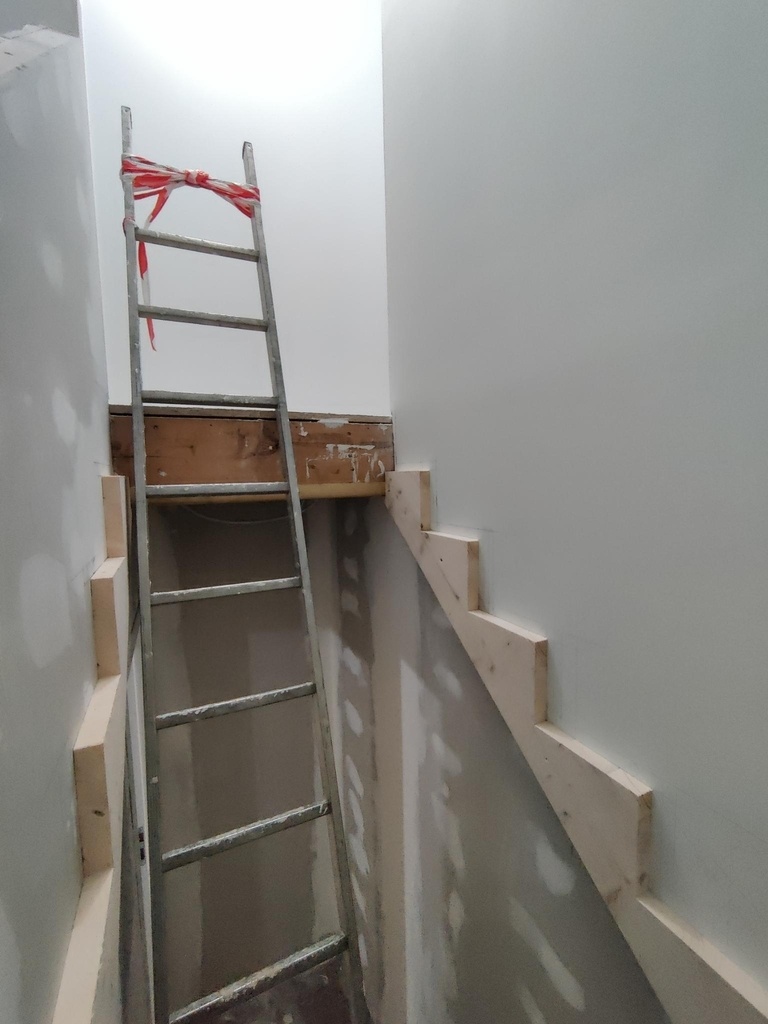

Ensuite j'ai collé, tracé et mis en place mes crémaillères. J'ai tout fait au laser, mais quoi que je fasse, j'arrivais toujours avec de petits défauts de niveaux, c'est minime mais ça m'a bien fait suer.

Je ne cherche pas d'excuses mais c'était pas super facile de tracer et couper des 20x4 juste blanchis. j'aurais pu les faire en 3 plis, mais ça m'aurait coûter plus cher.

Elles sont vissées dans les montants ossature bois au milieu et dans l'ossature placo (entraxe 40) sur l'extérieur

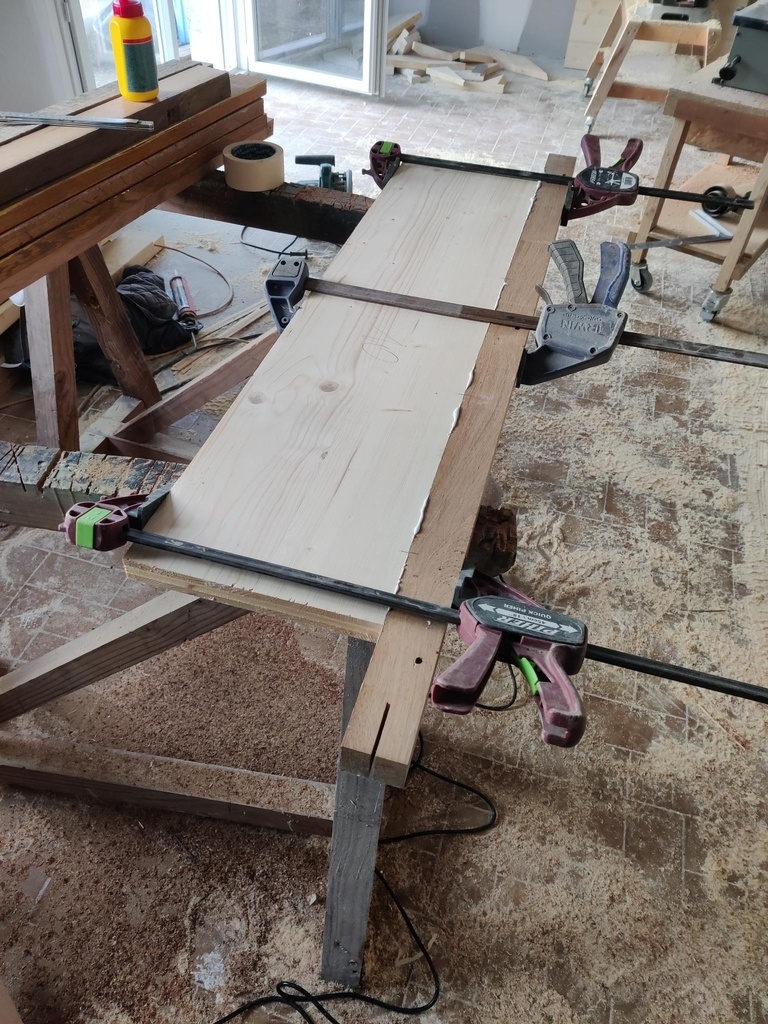

Après, j'ai préparé mes marches et contre-marches à la plongeante et les nez avec mes machines de l'enfer pas du tout adapté, une petite raboteuse metabo et ma micro dégau shinko.

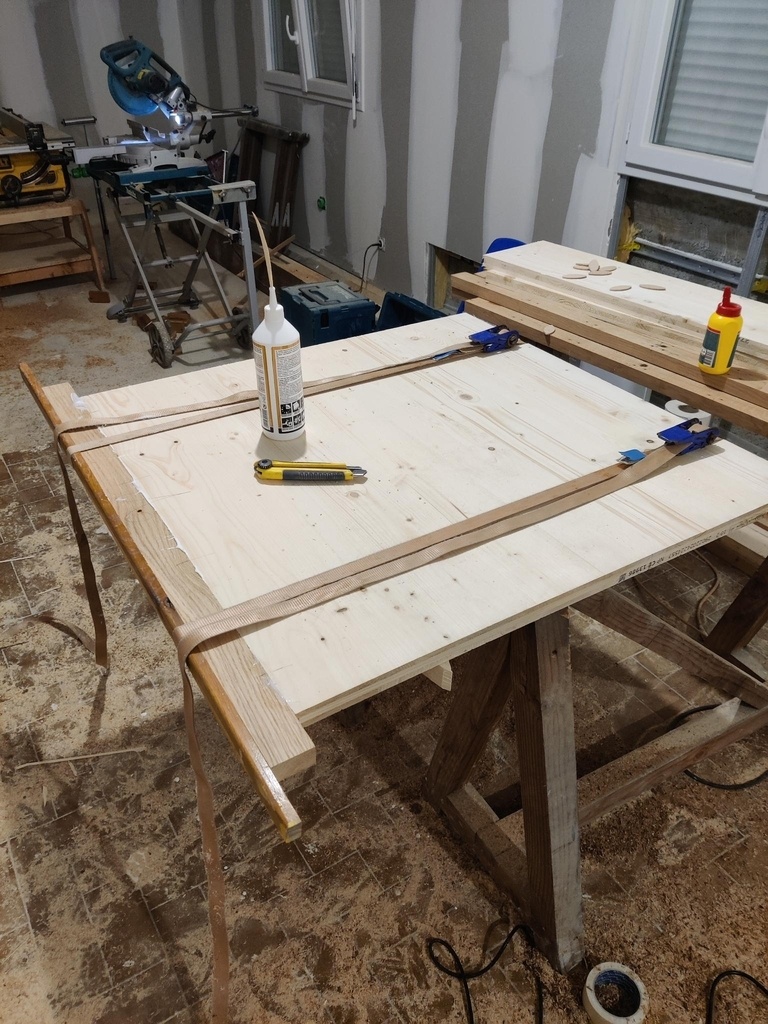

les nez sont assemblés avec 8 lamelos.

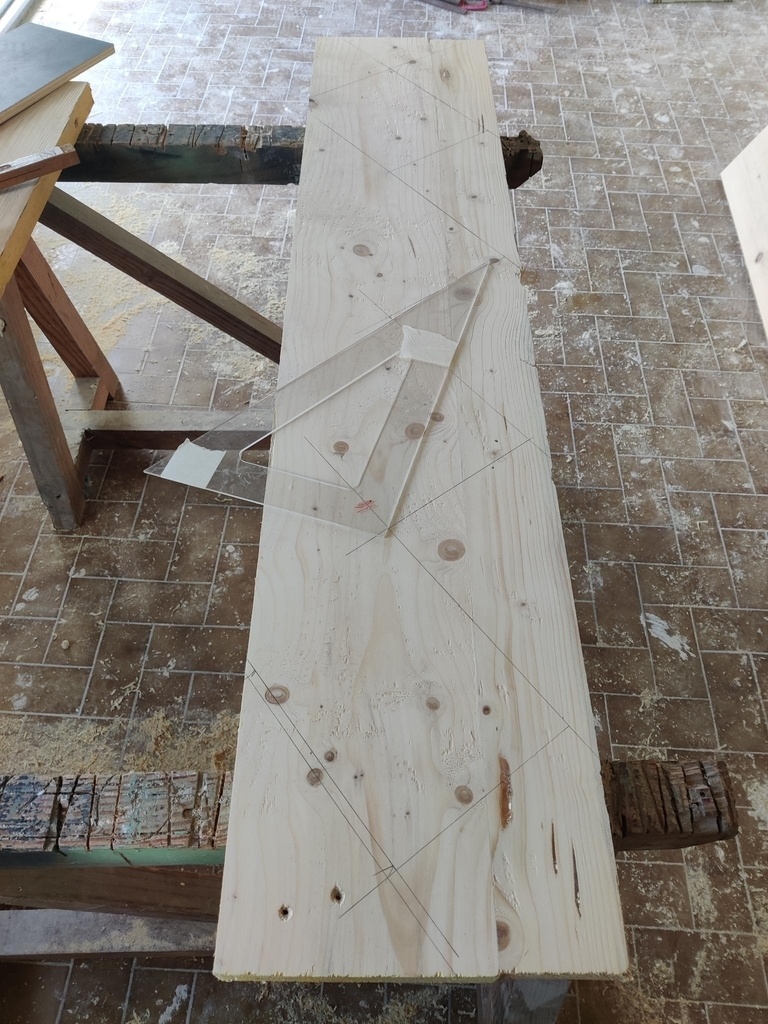

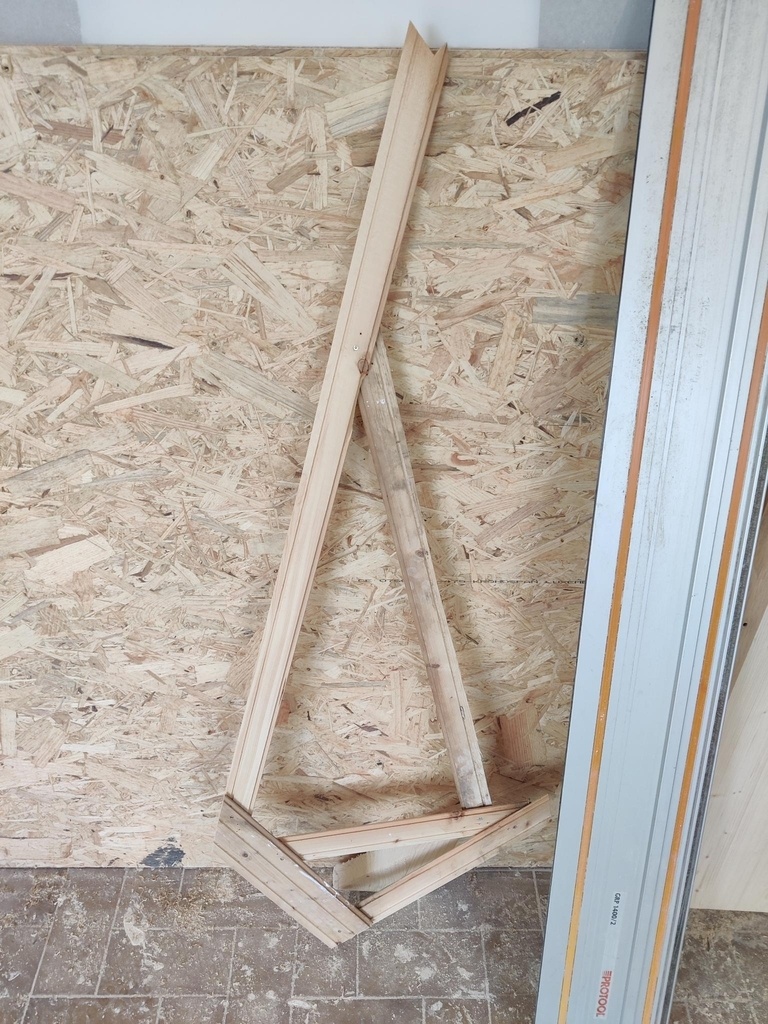

j'ai fabriqué des gabarits à la demande pour les marches balancées et j'ai fabriqué un truc dans ce genre pour les autres marches et contre-marches

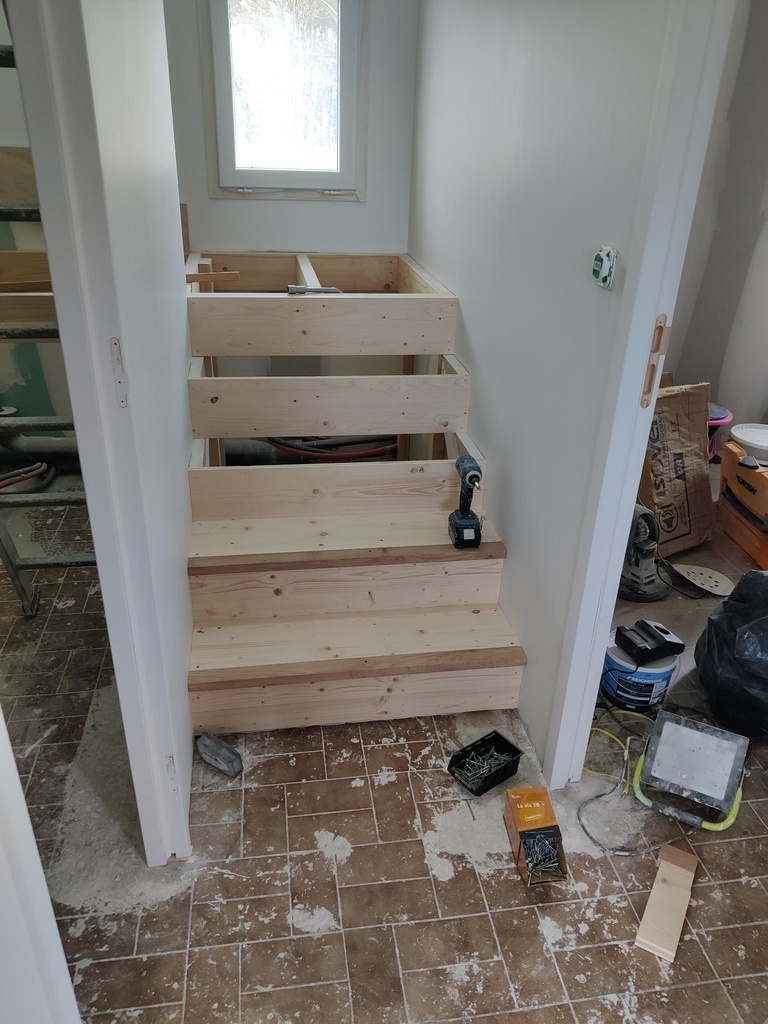

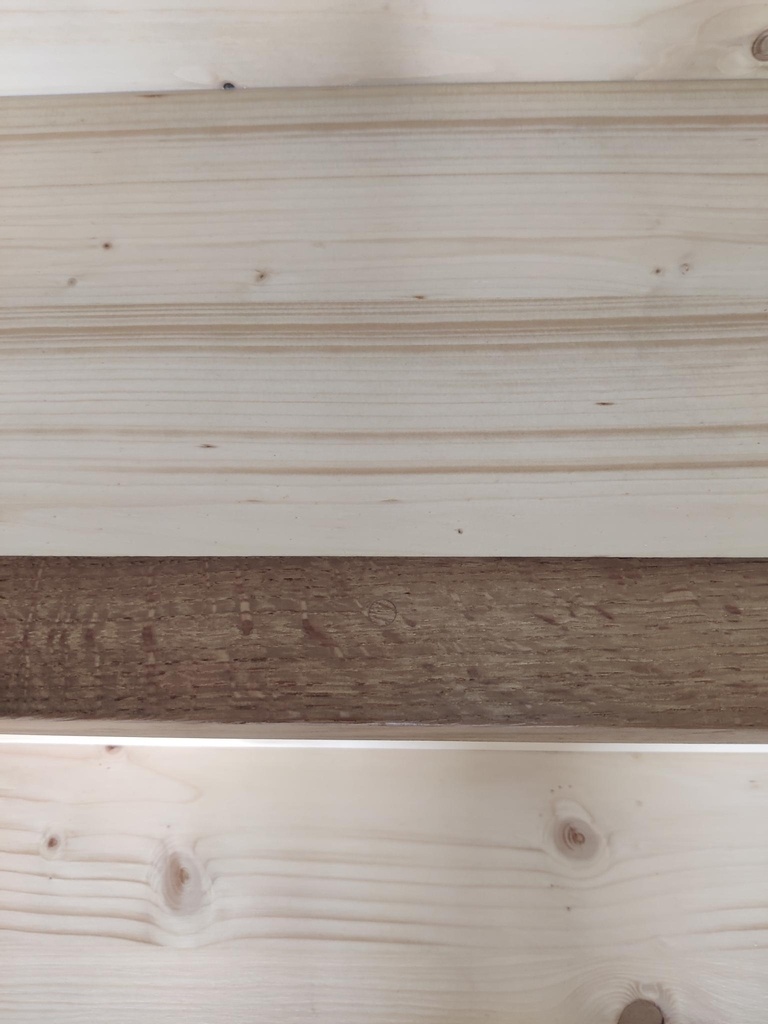

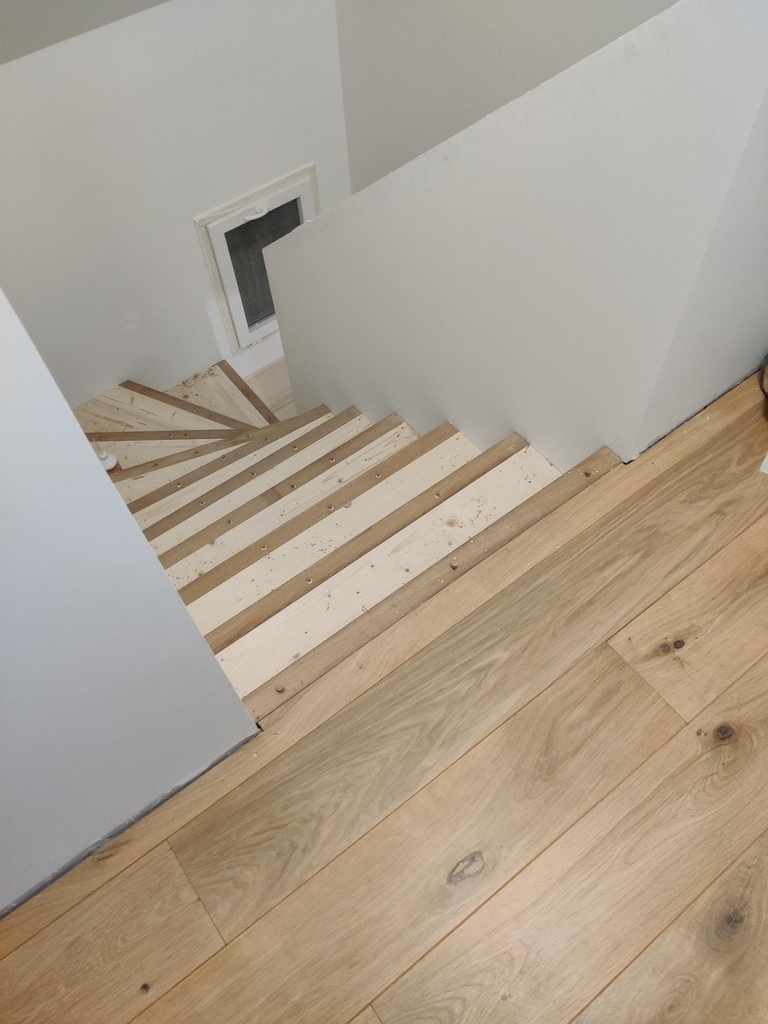

Le tout à été visser par dessus, je sais que c'est pas glorieux, mais c'était une solution rapide et solide, j'ai sintoyé dans le sapin et bouchonné dans le chêne. Sur la photo 1, les bouchons sont tout juste collés, sur la photo 2 on devine un bouchon poncé.

J'ai trouvé ça super à faire, se prendre la tête sur des calculs, le design, la solidité, la chronologie... Ce pourquoi j'avais à la base choisi ce metier. Et ce pourquoi je l'ai quitté...

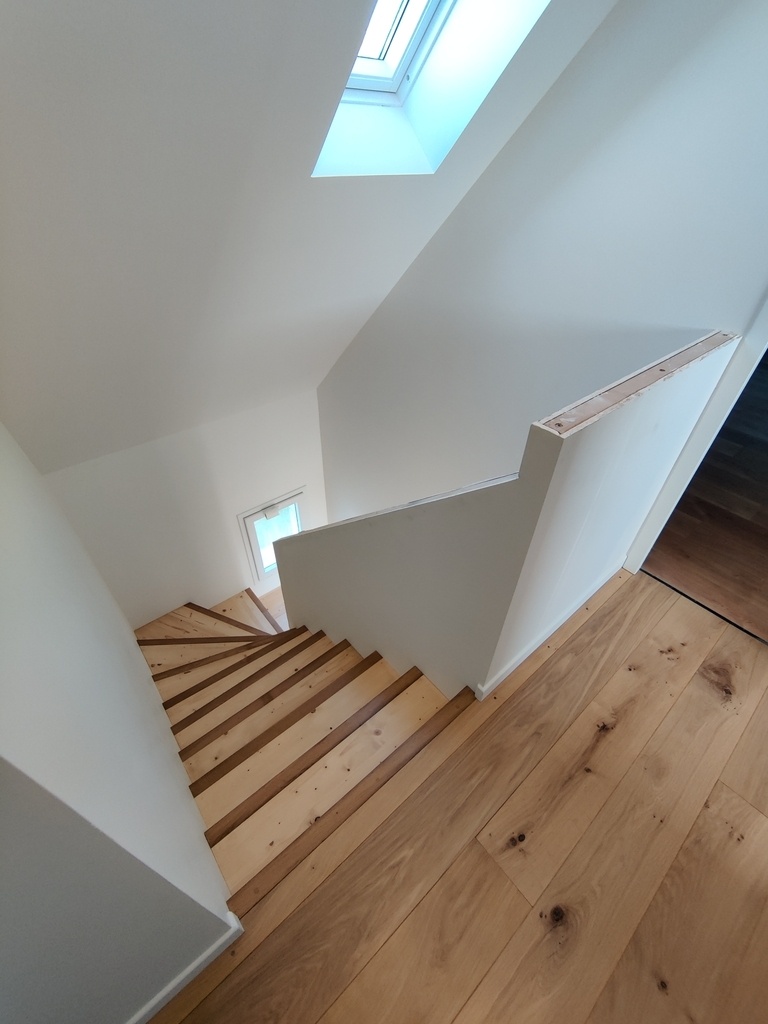

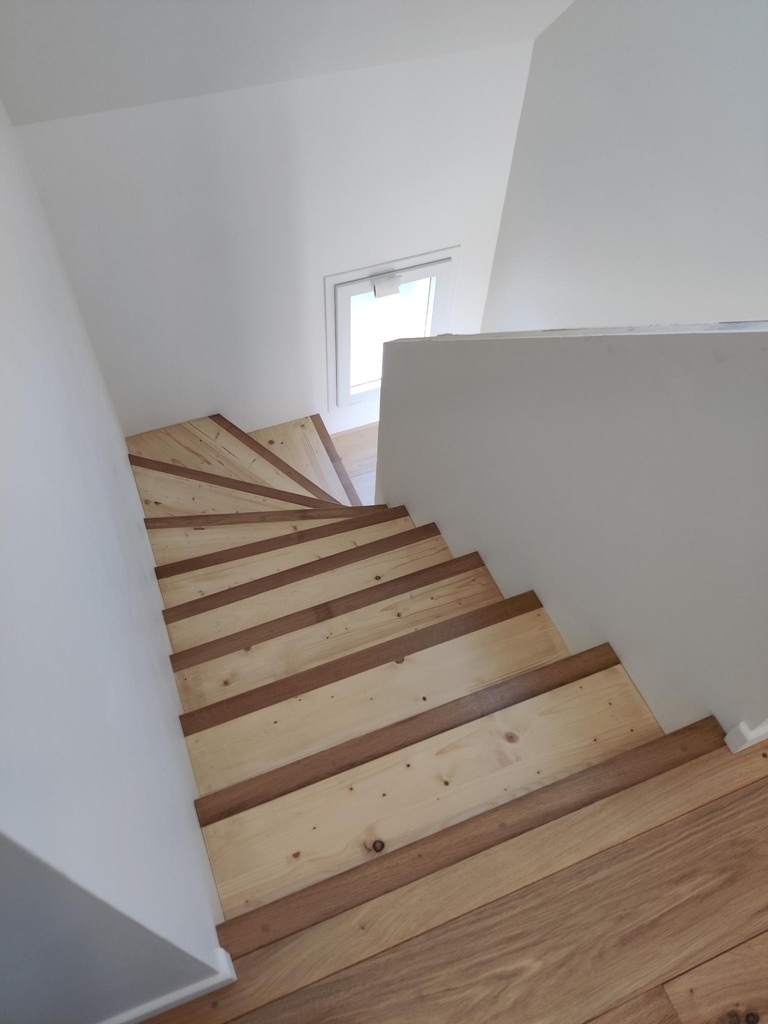

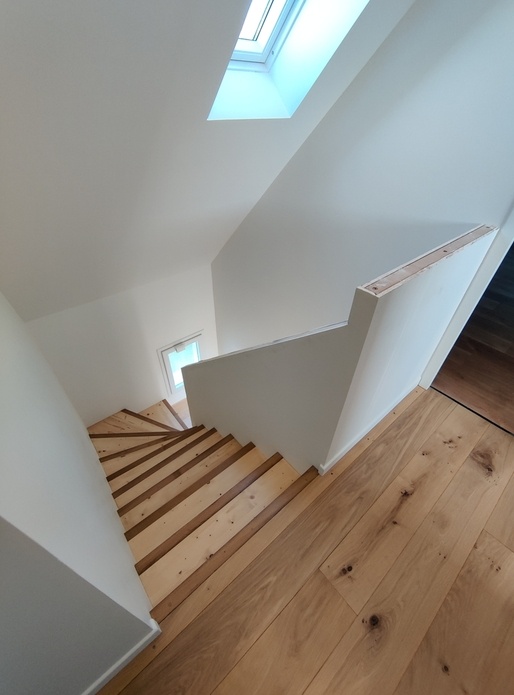

Quand on connaît, l'escalier est loin d’être dingue, mais il est assez joli, solide, il est assez agréable à monter, H18.66 et G24, mon petit le monte nickel. l’échappée est juste juste sur la 7-8-9 mais ça passe.

J'ai vitrifié en 3 couches avec du V33

Au final, ça m'a quand même pris 5 bonnes journées à peu près.
