atelier SCBM

Escalier quart tournant


Escalier installé avant la mise en place de la cloison de séparation (plaque de plâtre).
Je l'ai monté in situe (pièce étroite et poteau central).
Il rentre dans la trémie au millimètre.
Escalier (13 marches) en épicéa. Le client a préféré des mains courantes droites et fera la finition.
L'épure est réalisée sur sketchup avec impression des plans à l'échelle 1:1 chez un imprimeur.

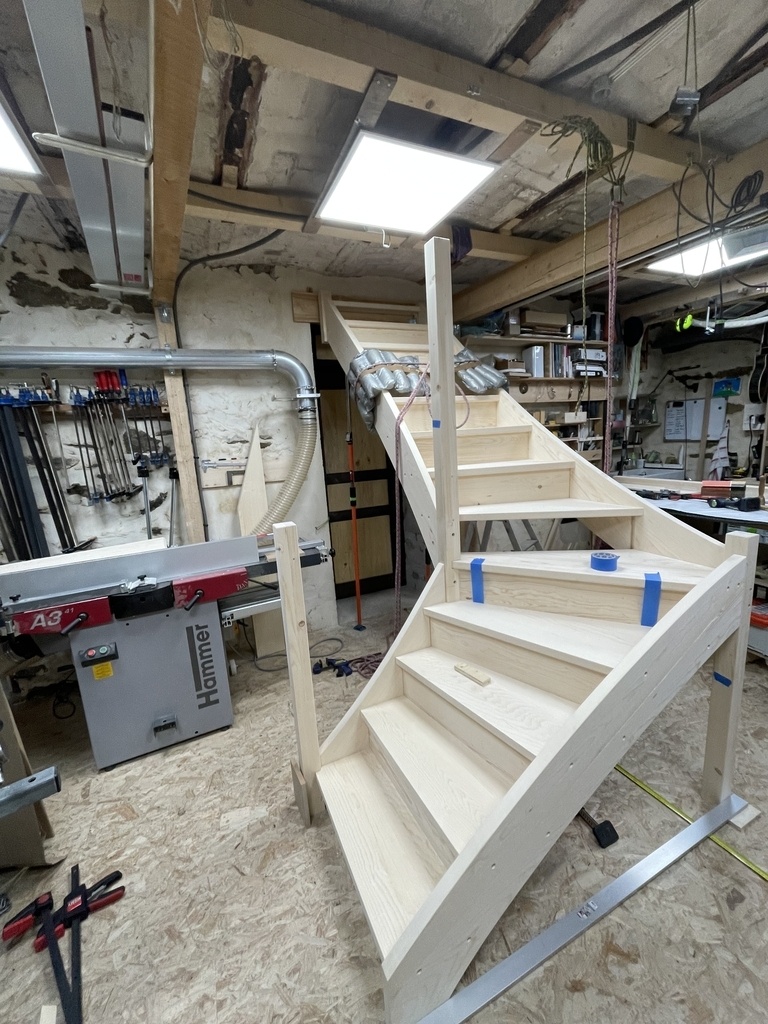

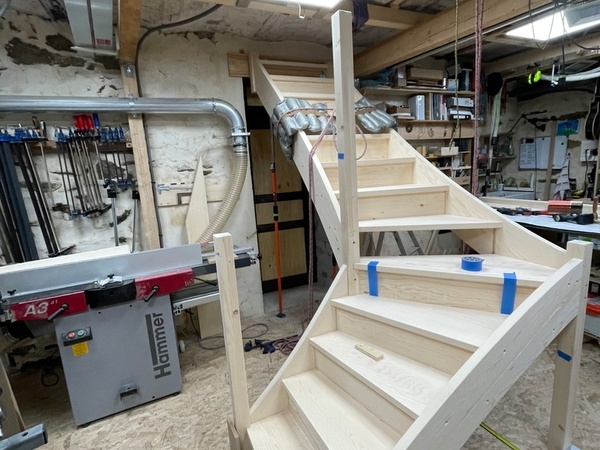

Montage à blanc à l'atelier

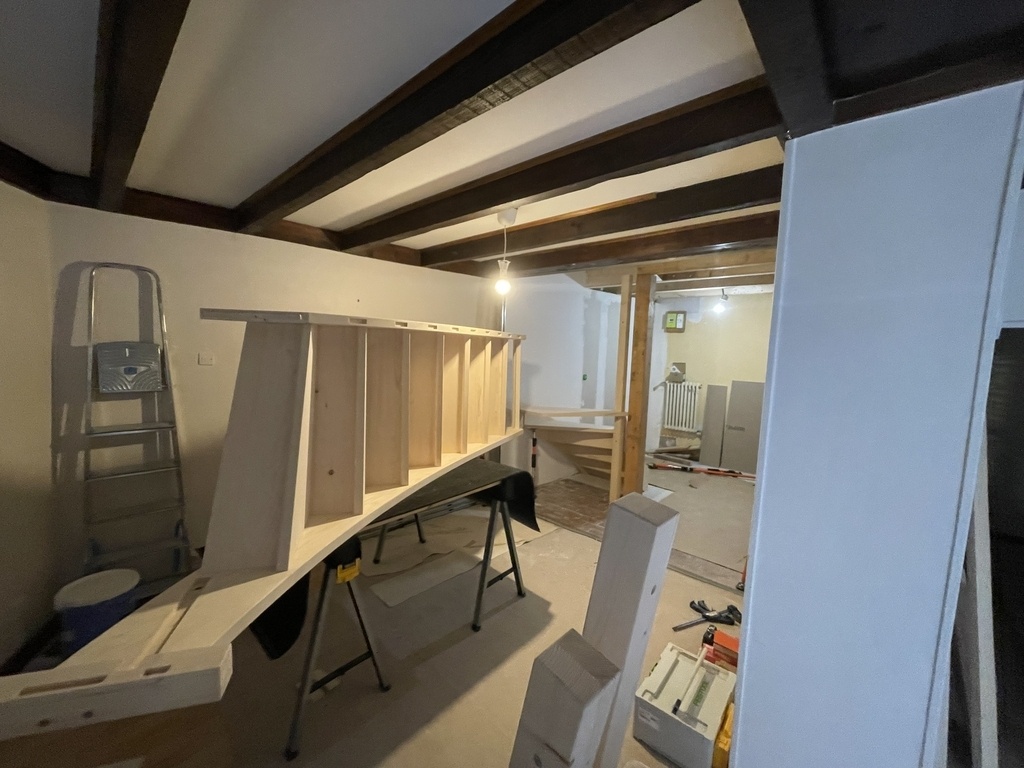

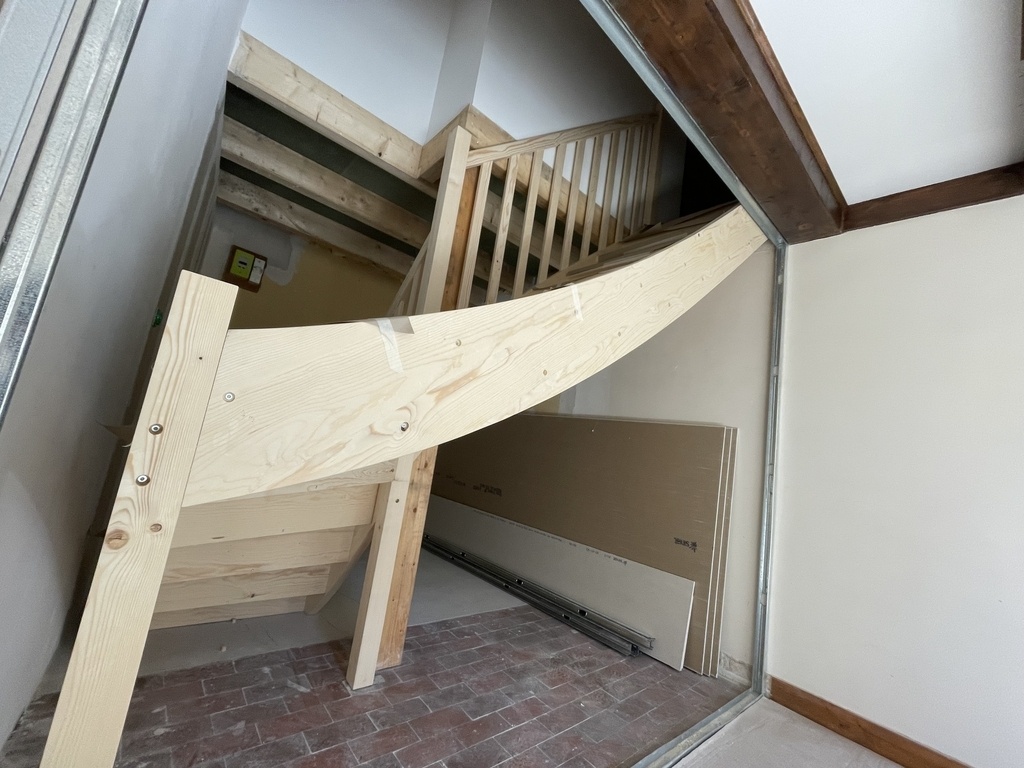

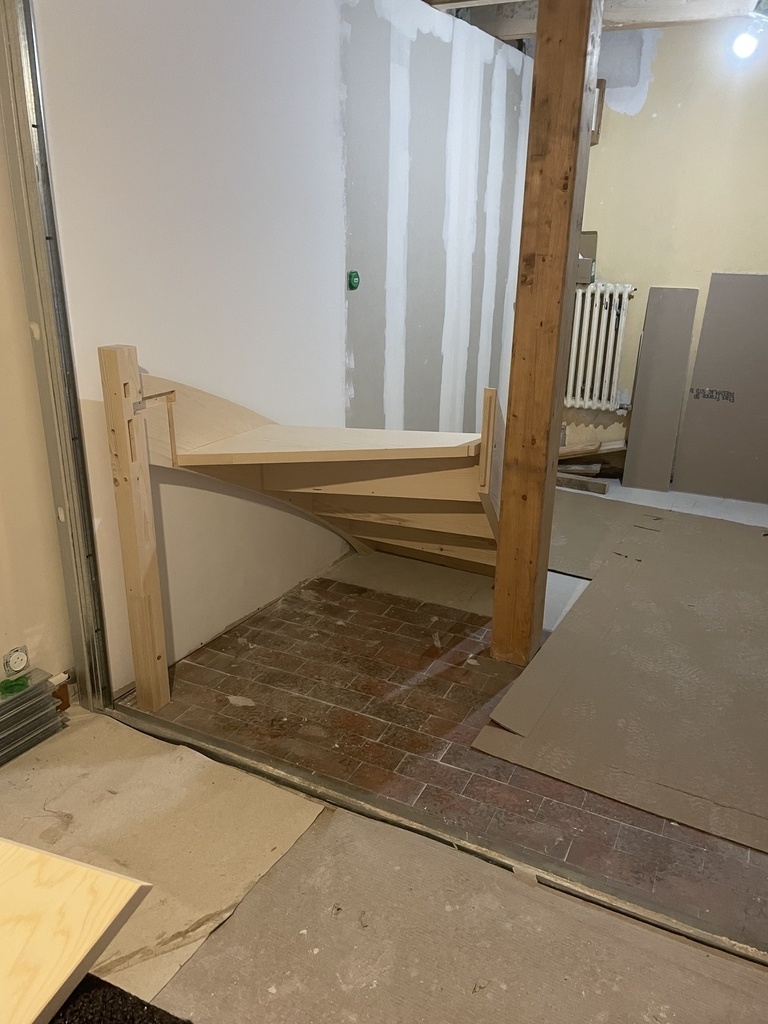

Montage de l'escalier sur place

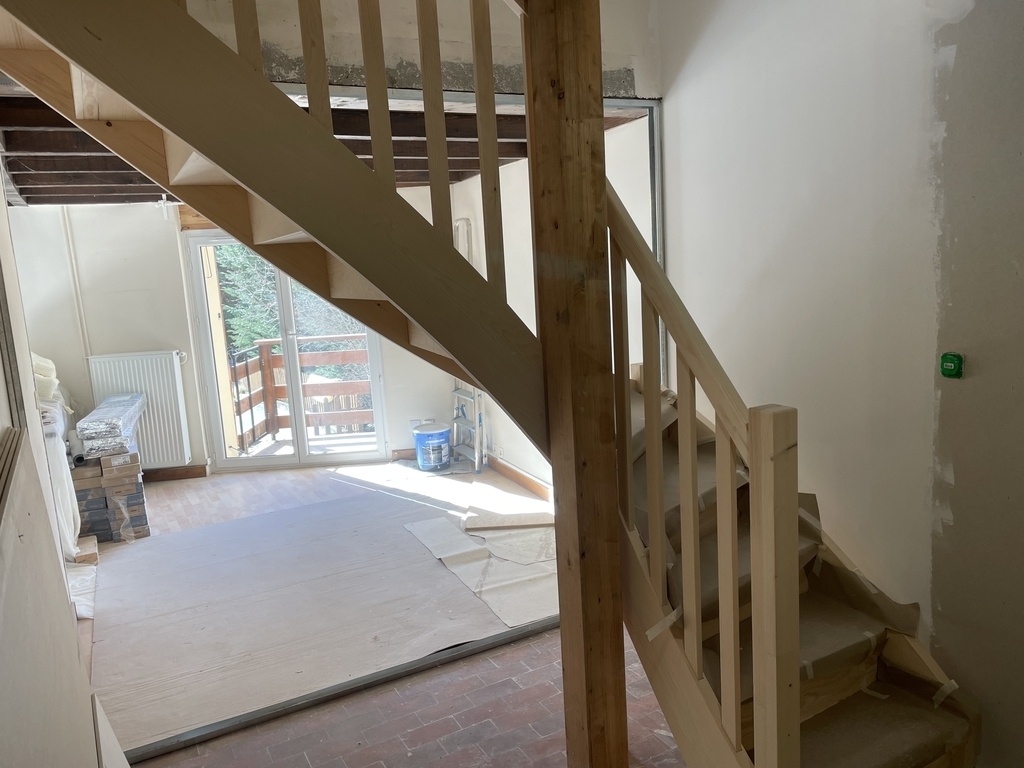

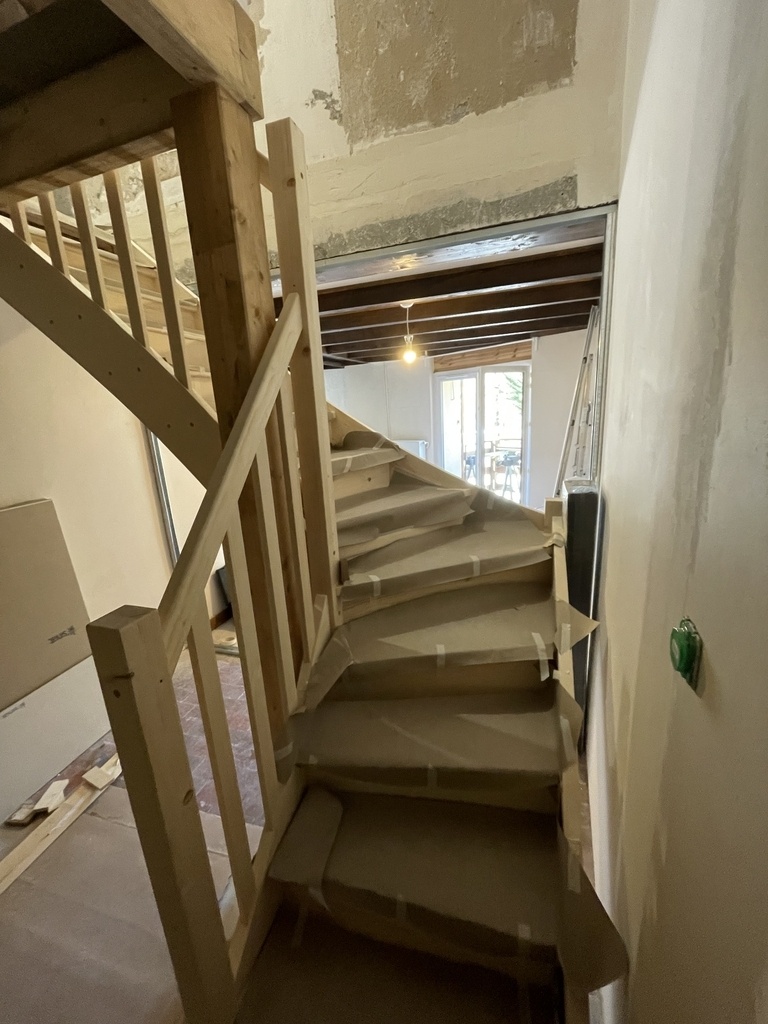

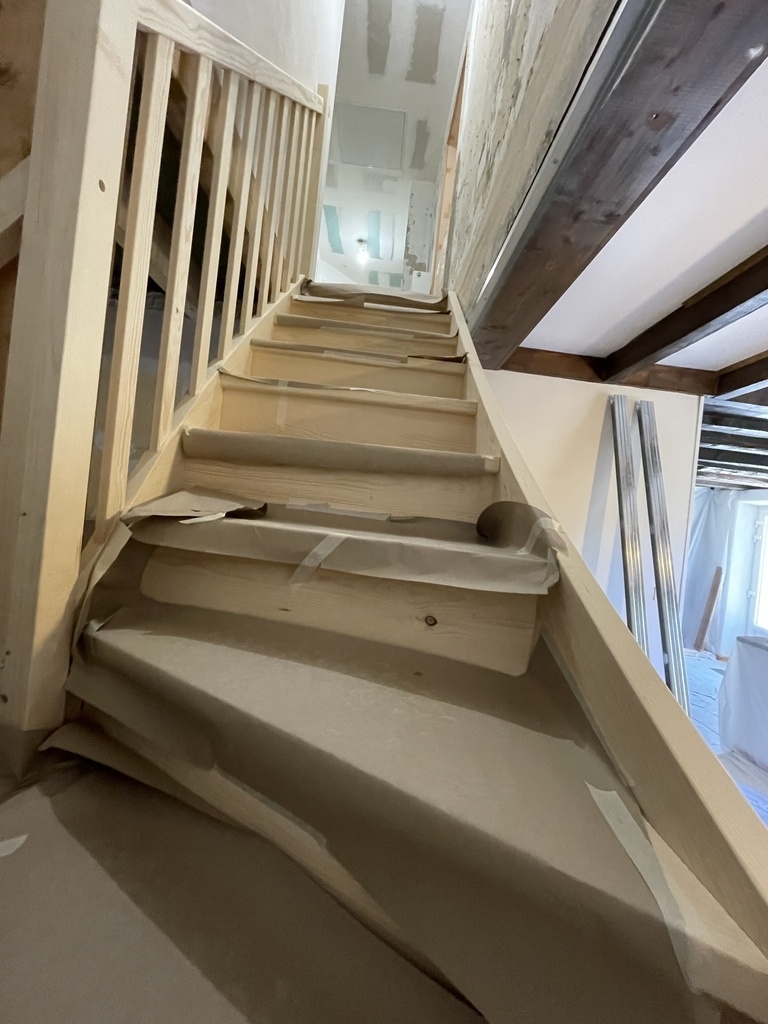

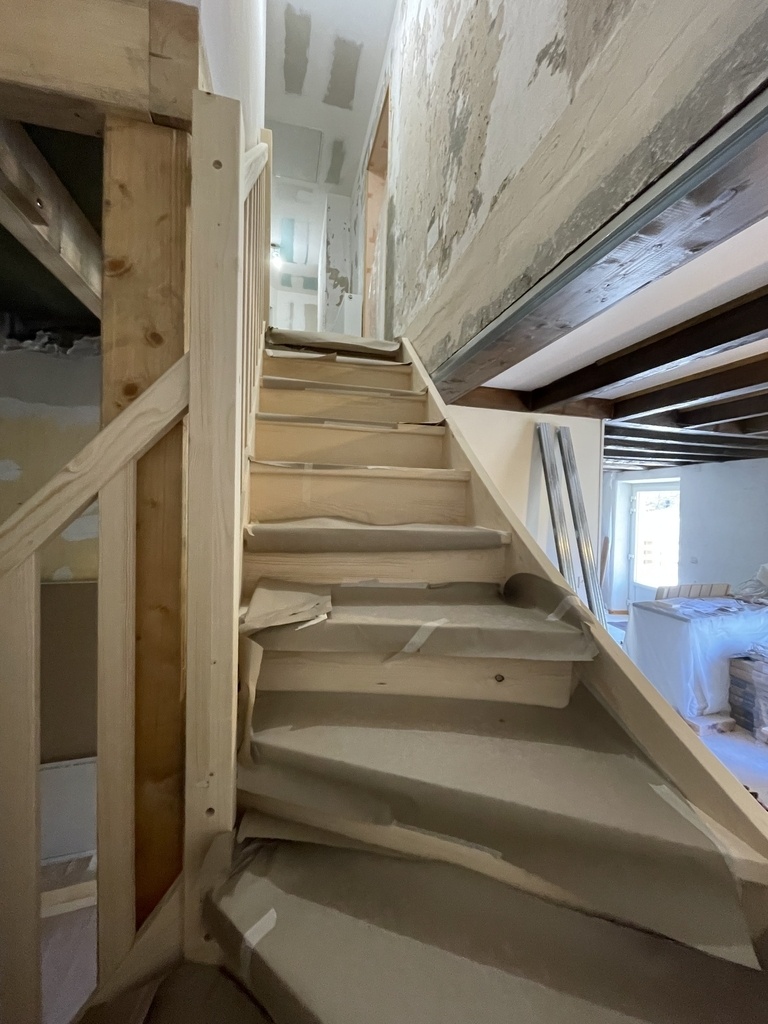

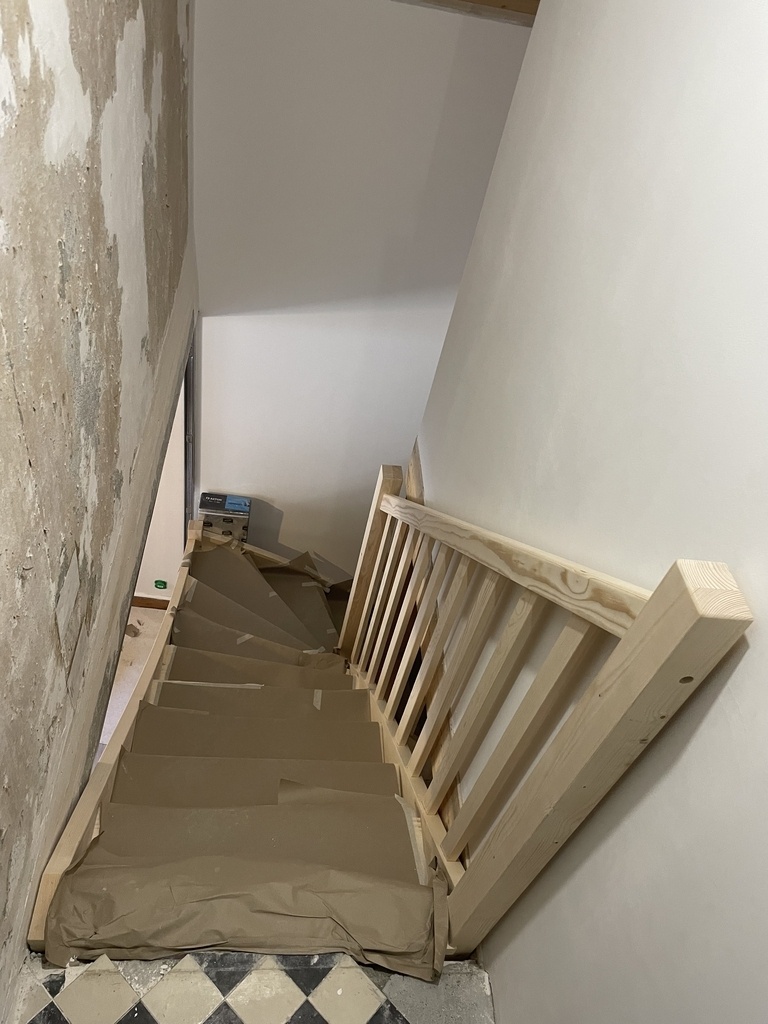

Escalier posé et les clients sont heureux


Discussions

atelier SCBM  a publié la création "Escalier quart tournant".
il y a 1 an
Cyril Philippe
( Modifié )

Beau travail ! Félicitations !
Comment as tu procédé pour l’impression à l’échelle 1 sur Skp ?

atelier SCBM

Merci
J’exporte vers layout et configure le format d’impression de l’imprimeur (l’argüer 900mm et longueur à souhait)

Cyril Philippe

Ok merci beaucoup

kaj
( Modifié )

Juste un petit détail: il est bon d'écarter la main-courante de la cloison d'au moins 5 cm pour le passage de la main.

atelier SCBM

Oui le problème est que la trémie devait être plus large de 55mm ( le charpentier c planté dans ses cotes) et surtout réaliser après la mise en place de l’escalier

Frederic Mar

très joli. bravo

sylvainlefrancomtois
( Modifié )

jolis travail, mais il y auras des mises au point dans tes études a l'avenir 😉

atelier SCBM

Bonjour
Ta remarque m’intéresse énormément (envie d’apprendre)peux-tu préciser stp

sylvainlefrancomtois
( Modifié )

atelier SCBM hello , ce que je vois !

si tu triches on peut avoir des limons et mc droit. (ou on balance tout, ou on triche tout)

plus de bois sous les redans (env 7 cm)

les limons courbes, il faut tricher parallèle , c'est plus esthétique sans étranglement .

+1 kaj

je pense que je me serai servi du poteau existant !

une ou deux quilles au faux limon cachées dans la cloison .

la volée de départ contre la cloison .

sinon on vois le soin que tu as apporte a ton travail .🙂

atelier SCBM

Bonsoir Sylvain
Merci pour tes remarques qui appellent d’autres questions
Qu’est-ce qu’un redan? Est-ce que c’est la partie arrière basse de la marche ou Cmarche?
Je ne comprends pas ce que tu appel étranglement
Pour ce qui est de la remarque de Kaj et de l’utilisation du poteau, au départ la trémie devait être plus large de 55mm et le poteau n’était pas prévu
Quant à la volée de départ elle devait courir le long de la cloison qui devait être perpendiculaire à la cloison de la deuxième volée et le plaquiste a préféré suivre le mur et donc laisser un angle de 84 deg.

Pourquoi une ou deux quilles et ou sont elles implantées

sylvainlefrancomtois
( Modifié )

atelier SCBM ici un peu de lecture !

le redan, c'est le creux entaille m/cm dessous , il faut env 7 cm de bois .

étranglement , ton limon n'est pas parallèle il se resserre vers le poteau.

pour le départ, on prend toujours les cotes de fabrication d'un escalier dans une cage finie!

des quilles pour soulager le faux limon, cachée dans le placo
